PJH-500IRB - Projecteur lumineux IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Marque	IDK MULTIMEDIA
Modèle	PJH-500IRB
Type de produit	Projecteur halogène extérieur avec détecteur de mouvement
Puissance max	500 W
Type d'ampoule	Halogène R7S 118 mm, 500 W, 220-240 VAC / 50 Hz
Angle de détection	180°
Distance de détection max	12 m
Hauteur d'installation recommandée	1,8 à 2,5 m
Temporisation réglable	5 secondes à 8 minutes
Sensibilité jour/nuit	Réglable (crépusculaire)
Indice de protection	IP44
Alimentation	220-240 VAC, 50 Hz
Usage	Extérieur, éclairage de sécurité, éclairage de zone
Installation	Montage mural, raccordement électrique par domino
Contenu de l'emballage	Projecteur, ampoule halogène 500W, notice, certificat CE
Garantie	1 an (hors ampoule)
Service client	08 26 09 29 29 (0,15€/min), [e-mail]
Recyclage	Collecte sélective obligatoire (poubelle barrée)

FOIRE AUX QUESTIONS - PJH-500IRB IDK MULTIMEDIA

Comment installer l'ampoule ?

Avant toute manipulation, coupez le courant et attendez que le projecteur refroidisse. Dévisser la vis supérieure du cadre en verre, basculez-le vers le bas. Saisissez l'ampoule avec un tissu pour ne pas toucher le verre, insérez-la dans son support (type R7S). Relevez le cadre en vérifiant le joint d'étanchéité, puis revissez la vis.

Comment brancher l'alimentation électrique ?

Coupez le courant. Retirez le couvercle (4 vis). Utilisez un câble de type H05RN-F 3 G 1,0 mm² minimum (non fourni). Insérez-le par le passage de câble situé sur le côté. Raccordez les fils au domino selon les repères : phase, neutre, terre. Refermez le couvercle.

Comment régler la sensibilité du détecteur ?

Le détecteur dispose de trois molettes de réglage : temporisation (de 5 secondes à 8 minutes), sensibilité de détection (portée), et sensibilité lumineuse jour/nuit (seuil crépusculaire). Ajustez-les selon vos besoins à l'aide d'un tournevis.

Quelle est la distance de détection maximale ?

Le détecteur peut détecter un mouvement jusqu'à 12 mètres de distance, avec un angle de 180°. L'installation doit être effectuée à une hauteur de 1,8 à 2,5 mètres pour une performance optimale.

Peut-on utiliser ce projecteur en intérieur ?

Bien que l'indice IP44 le protège contre les projections d'eau, ce projecteur est conçu pour un usage extérieur. Il peut être utilisé en intérieur dans des zones non humides, mais son principal usage est l'éclairage extérieur de sécurité.

Que faire si le verre de protection est cassé ?

Ne jamais utiliser le projecteur avec un verre cassé. Remplacez immédiatement le projecteur complet, car le verre n'est pas vendu séparément. Pour des raisons de sécurité, contactez le service client d'IDK MULTIMEDIA.

Comment nettoyer le projecteur ?

Avant tout nettoyage, débranchez l'alimentation et attendez que l'ampoule refroidisse. Nettoyez l'extérieur avec un chiffon doux et sec. Ne jamais utiliser d'eau ou de produits liquides, et ne pas immerger le projecteur.

L'ampoule est-elle garantie ?

Non, l'ampoule est exclue de la garantie. Seul le projecteur est garanti 1 an. Conservez votre preuve d'achat pour tout recours en garantie. En cas de panne, rapportez le produit complet avec ses accessoires et la copie de la facture.

Comment recycler ce projecteur en fin de vie ?

Ne jetez pas ce projecteur avec les déchets ménagers. Il porte le symbole de la poubelle barrée, indiquant qu'il doit être collecté séparément. Renseignez-vous auprès de votre mairie pour connaître les points de collecte des déchets électriques et électroniques (DEEE).

Quels types de câbles utiliser pour le branchement ?

Utilisez un câble de type H05RN-F 3 G 1,0 mm² minimum (trois conducteurs : phase, neutre, terre). Le câble n'est pas fourni avec le projecteur. Assurez-vous que le câble est adapté à une utilisation extérieure si le projecteur est installé en extérieur.

MODE D'EMPLOI PJH-500IRB IDK MULTIMEDIA

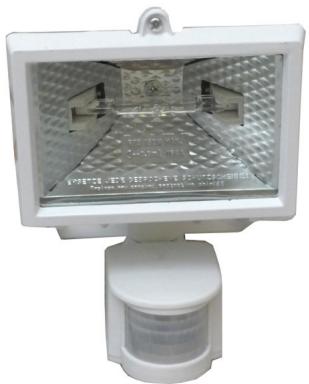

IDK vous remercie d'avoir fait l'acquisition de ce projecteur halogène 500W avec détecteur de mouvements, nous vous conseillons de lire attentivement cette notice.

500 Watts Max.

Descriptions

1 projecteur halogène 500W avec détecteur de mouvements. (livré sans câble électrique) 1 Ampoule Halogène 500W. 1 Notice d'utilisation et certificat de conformité CE.

Données techniques:

Ampoule halogène R7S 118 mm 500 W 220-240 VAC / 50 Hz (à monter).

Détecteur de mouvement sur un angle de pour une distance de 12 mètres maximum.

Hauteur d'installation de 1,8 à 2,50 mètres.

Temporisation d'éclairage régblde 5 secondes à 8 minutes.

Sensibilité JOUR/Nuit régulable.

Indices de protection : IP44

Sécurité

Utilisez une ampoule de 500 Watts maximum. Ne jamais toucher le verre de l'ampoule avec les mains, utilisez un tissu.

Ne pas connecter le câble électrique les mains mouillées (non fourni).

Ne jamais enlever le verre de protection. Remplacez le projecteur si le verre est cassé.

Ne jamais plonger ce projecteur dans un liquide (eau, huile, etc.)

Ne pas toucher les parties métalliques et le verre pendant l'éclairage, vous risquez de vous brûler. Attendez que l'ampoule soit froide pour la démonter en cas de remplacement.

Installez le projecteur à une distance supérieure à 1 mètre par rapport aux objets à éclairer.

Tenez ce projecteur hors de portée des enfants de moins de 36 mois.

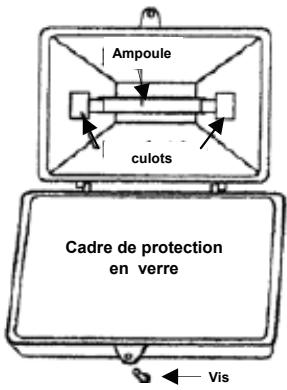

Installation de l'ampoule

Avant tout montage, vous devez couper le courant électrique! Le projecteur doit être froid!

Retirer la vis supérieure du cadre en verre, puis basculez-le vers le bas.

A l'aide d'un tissu, sortez l'ampoule de son emballage et installez-la comme le dessin à gauche.

Rebasculez le cadre en prenant soin du joint d'étanchéité, puis le revissez.

Installation (suite)

Distance de détention Max.

Vue laterale

Angle de détention

Montage mural

Branchement de l'alimentation

Avant tout montage, vous devez couper le courant électrique!

Retirez le couvercle en devissant les 4 vis.

Utilisez un câble de type H05RN-F 3 G 1.0 mm² minimum (non fourni)

Insérez le cable par le passage-cables du côté en le dévissant légèrement.

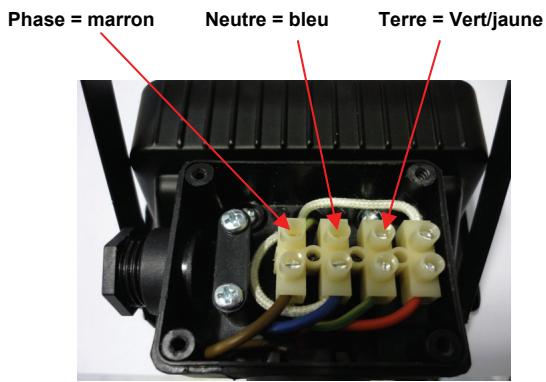

Branchez vos fils sur les emplacements libres du domino en fonction des indications ci-dessous :

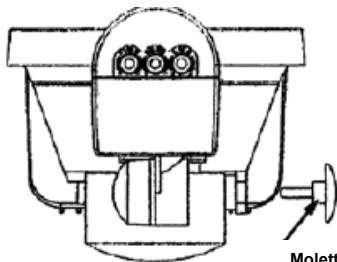

Réglages Molette de blocage pour l'incination du détector

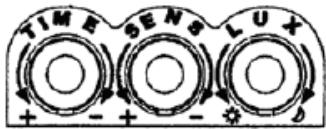

Temporisation Sensibilité de détection Sensibilité lumineuse Nuit / jour

Je soussigné Monsieur PATRICK PHILIPON

(Le terme organisme désigne toute personne morale qui n'est pas une société)

Company

2 rue de la Pature - Immeuble Carrière - Unité 5

78420 CARRIERSUR SEINE, FRANCE

Agissant en qualité de : GERANT IDK MULTIMEDIA

Identification du produit :

Identification du produit :

LIBELLE Projecteur halogène 500 W avec détecteur de mouvements

MODELE BLANC

Déclaré sous son entité responsable que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles des directives :

Compatibilité Électromagnétique : 2004/108/CE

Compatibilité Électromagnétique

RoHS:2002/95/CE

Équipements sous Pression : 97/23/CE

ÉQUIPEMENTS SOUS PRESSION

Émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments : 2000/14/CE

Équipements hertziens et les équipements terminaux de télécommunications : 1999/5/CE

Et que les normes et/ou spécifications techniques mentionnées ci-dessous ont été appliquées

Sous réserve d'une utilisation conforme à sa destination, aux spécifications et instructions associant le produit.

Fait à Carrières-sur-Seine, le 09/04/2009

Vous ne devez pas vous débarrasser de ce projecteur halogène avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de votre mairie afin d'en connaître les emplacements. En effet, les produits électriques et électroniques contiennent des substances néfastes sur l'environnement ou la santé humaine et doivent être recyclés.

Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective, il représente une poubelle sur roues barrée d'une croix.

En fin de vie, ce projecteur doit être recyclé!

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si toutefois vous rencontrez un problème avec ce modèle, contactez notre équipe d'experts.

IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél : [phone] appel facturé 0,15 € */min (cout variable selon l'opérateur) * Ligne fixe France Telecom

E-mail: [e-mail]

Le recours en garantie (1 an) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement! (L'ampoule est exclue de la garantie)

Si vous rapportez le produit au magasin ou à votre revendeur, il faut qu'il soit complet avec tous les accessoires présents dans la boîte, accompagné d'une copie de votre preuve d'achat et la cause de la panne.
