PIR-180B - Détecteur de mouvements IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge
Alimentation	220-240 VAC / 50 Hz
Puissance maximale supportée	1200 W
Consommation en veille	0,1 W
Consommation en fonctionnement	0,45 W
Angle de détection	180° (d'après la référence du modèle)
Distance de détection maximale	12 mètres
Hauteur d'installation recommandée	0,5 à 3,5 mètres
Plage de température de fonctionnement	-20°C à +40°C
Vitesse de détection	0,6 à 1,5 m/s
Temporisation d'éclairage réglable	5 secondes à 8 minutes
Sensibilité jour/nuit	Réglable
Indice de protection	IP44 (intérieur et extérieur)
Utilisation	Intérieure et extérieure
Sécurité	Tenir hors de portée des enfants de moins de 36 mois ; couper l'alimentation avant installation ; ne pas immerger
Entretien	Nettoyer la lentille avec un chiffon doux sans solvants ; ne pas appuyer sur la lentille
Garantie	2 ans (sous réserve de la preuve d'achat)
Service client	Tél : [phone] (0,15 €/min) ; Email : [e-mail]

FOIRE AUX QUESTIONS - PIR-180B IDK MULTIMEDIA

Comment installer le détecteur PIR-180B ?

Avant toute installation, coupez le courant électrique au niveau du tableau. Retirez le socle en dévissant les 2 vis. Utilisez des fils de section 1,5 mm² minimum (non fournis). Branchez les fils sur les emplacements libres du domino selon les repères. Fixez le détecteur au mur ou au plafond à l'aide des 2 vis fournies. Pour une utilisation extérieure, assurez-vous que les réglages soient orientés vers le bas pour éviter l'infiltration d'eau.

Quel est l'angle de détection ?

Le détecteur PIR-180B offre un angle de détection de 180°, ce qui permet une couverture large de la zone surveillée.

Quelle est la portée maximale ?

La portée maximale de détection est de 12 mètres dans des conditions optimales.

Comment régler la temporisation ?

La temporisation d'éclairage est réglable de 5 secondes à 8 minutes à l'aide d'un potentiomètre situé sur le détecteur. Tournez-le dans le sens horaire pour augmenter la durée.

Comment régler la sensibilité jour/nuit ?

La sensibilité jour/nuit se règle via un potentiomètre dédié. En mode jour, le détecteur s'active même en pleine lumière ; en mode nuit, il ne s'active qu'à l'obscurité. Ajustez selon vos besoins.

Puis-je l'utiliser en extérieur ?

Oui, le détecteur est conçu pour une utilisation intérieure et extérieure avec un indice de protection IP44. Veillez à orienter les réglages vers le bas pour éviter l'eau.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est bien coupée puis rétablie. Contrôlez les branchements électriques. Assurez-vous que la lentille n'est pas obstruée ou sale. Si le problème persiste, contactez le service client IDK MULTIMEDIA au 08 26 09 29 29 ou par email à [e-mail].

Comment nettoyer la lentille ?

Nettoyez la lentille avec un chiffon doux et sec, sans utiliser de solvants ou de produits chimiques. N'appuyez pas sur la lentille pour éviter de la casser.

Le détecteur fonctionne-t-il derrière une vitre ?

Non, le détecteur ne fonctionne pas derrière une vitre car le verre bloque la détection infrarouge. Installez-le dans un espace dégagé.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas le détecteur avec les déchets ménagers. Il doit être recyclé via les filières de collecte sélective pour les équipements électriques et électroniques (DEEE). Renseignez-vous auprès de votre commune.

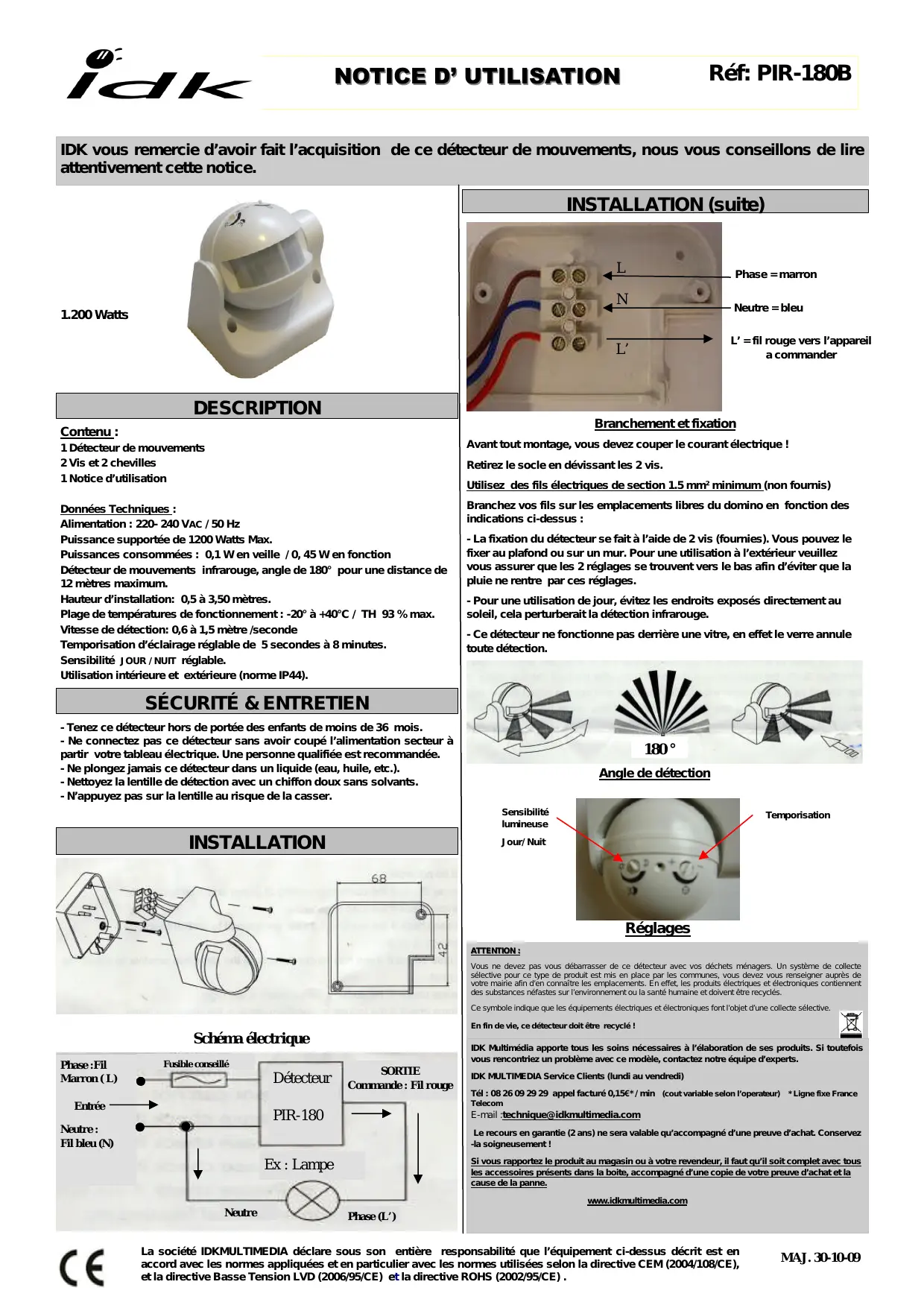

MODE D'EMPLOI PIR-180B IDK MULTIMEDIA

IDK vous remercie d'avoir fait l'acquisition de ce détecteur de mouvements, nous vous conseillons de lire attentivement cette notice.

1.200 Watts

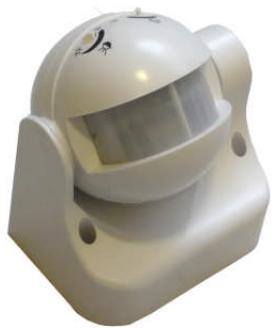

Description

1 détecteur de mouvements 2 vis et 2 chevilles 1 notice d'utilisation

Données Techniques:

Alimentation : 220-240VAC/50Hz

Puissance supportée de 1200 Watts Max.

Puisances consommées : 0,1 W en veille / 0, 45 W en fonction

Détecteur de mouvements infrarouge, angle de pour une distance de 12 metres maximum.

Hauteur d'installation : 0,5 à 3,50 mètres.

Plage de températures de fonctionnement : -20° à +40°C / TH 93 % max.

Vitesse de détection: 0,6 à 1,5 mètre / seconde

Temporisation d'éclairage réglable de 5 secondes à 8 minutes.

Sensibilité JOUR/Nuit réglable.

Utilisation intérieure et extérieure (norme IP44).

Sécurité & entretien

• Tenez ce détecteur hors de portée des enfants de moins de 36 mois.
• Ne connectez pas ce détecteur sans avoir coupé l'alimentation secteur à partir de votre tableau électrique. Une personne qualifiée est recommandée.
• Ne plongez jamais ce détecteur dans un liquide (eau, huile, etc.).
• Nettoyez la lentille de détention avec un chiffon doux sans solvants.
• N'appuyez pas sur la lentille au risque de la casser.

Installation (suite)

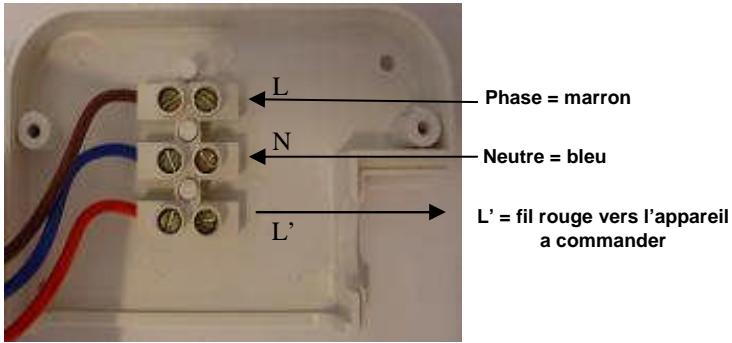

Branchement et fixation

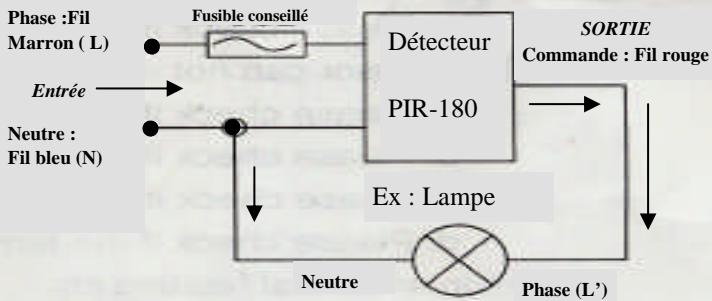

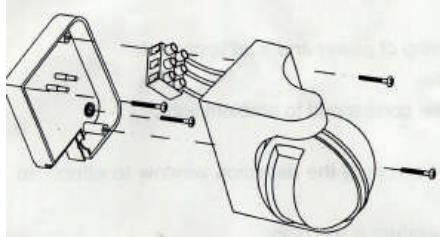

Avant tout montage, vous devez couper le courant électrique! Retirez le socle en devissant les 2 vis. Utilisez des fils électriques de section 1.5mm² minimum (non fournis). Branchez vos fils sur les emplacements libres du domino en fonction des indications ci-dessus : - La fixation du détecteur se fait à l'aide de 2 vis (fournies). Vous pouvez le fixer au plafond ou sur un mur. Pour une utilisation à l'extérieur, veuillez vous assurer que les 2 réglages se trouvent vers le bas afin d'éviter que la pluie ne rentre par ces réglages. - Pour une utilisation de jour, évitez les endroits exposés directement au soleil, cela perturberait la détection infrarouge. - Ce détecteur ne fonctionne pas derrière une vitre, en effet le verre annule toute détection.

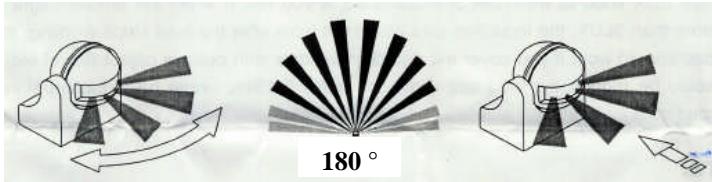

Angle de détection

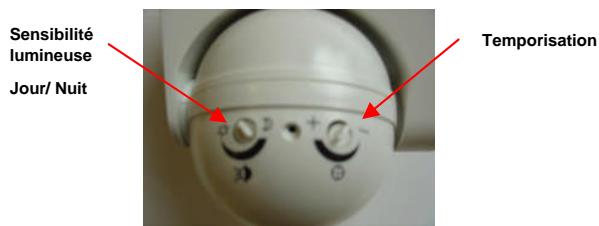

Réglages

Attention:

Vous ne devez pas vous débarrasser de ce détecteur avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de cette démarche afin d'en connaître les emplacements. En effet, les produits électriques et électroniques contiennent des substances nuisibles pour l'environnement ou la santé humaine et doivent être recyclés. Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective.

En fin de vie, ce détecteur doit être recyclé!

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits. Si vous rencontrez un problème avec ce modèle, contactez notre équipe d'experts.

IDK MULTIMEDIA Service Clients (lundi au vendredi)

Tél: [phone] appel facturé 0,15€* / min (cout variable selon l'opérateur) * Ligne fixe France Telecom

E-mail: [e-mail]

Le recours en garantie (2 ans) ne sera valable qu'accompagné d'une preuve d'achat. Conservez-la soigneusement !

Si vous rapportez le produit au magasin ou à leur revendeur, il faut qu'il soit complet avec tous les accessoires présents dans la boite, accompagné d'une copie de votre preuve d'achat et la cause de la panne.

www.idkmultimedia.com
