MPM-SO - Contrôleur de consommation électrique IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Contrôleur de consommation électrique
Alimentation	16 A max, 3000W
Affichage	Écran LCD avec affichage de la puissance, facteur de puissance, consommation instantanée et cumulée
Modes d'affichage	Puissance instantanée, consommation en kWh, facteur de puissance
Unités de mesure	W, kWh, V, A, Hz
Fonctions principales	Mesure de la consommation, affichage du coût en fonction du tarif, remise à zéro des compteurs
Tarification	Possibilité de saisir un tarif en €/kWh
Réinitialisation	Réinitialisation des compteurs via bouton dédié
Affichage du facteur de puissance	Oui
Affichage du temps de fonctionnement	Oui
Affichage de la tension	Oui
Affichage du courant	Oui
Affichage de la fréquence	Oui
Affichage du coût	Oui, calculé selon tarif utilisateur
Dimensions	Non précisé
Poids	Non précisé
Installation	Branchement sur prise secteur standard
Garantie	Non précisé

FOIRE AUX QUESTIONS - MPM-SO IDK MULTIMEDIA

Comment connecter l'IDK MPM-SO à mon écran ?

Pour connecter l'IDK MPM-SO à votre écran, utilisez un câble HDMI et branchez-le à la sortie HDMI de l'unité. Assurez-vous que l'écran est réglé sur la bonne source d'entrée.

Que faire si l'image ne s'affiche pas sur l'écran ?

Vérifiez que tous les câbles sont correctement connectés. Assurez-vous également que l'écran est sous tension et qu'il est réglé sur la bonne source d'entrée. Si le problème persiste, essayez de redémarrer l'IDK MPM-SO.

Comment mettre à jour le firmware de l'IDK MPM-SO ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'IDK, puis suivez les instructions fournies dans le manuel de l'utilisateur pour effectuer la mise à jour via USB.

L'IDK MPM-SO ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de remplacer le câble d'alimentation ou de contacter le support technique.

Comment réinitialiser l'IDK MPM-SO aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela restaurera les paramètres d'usine.

L'audio ne fonctionne pas, que faire ?

Vérifiez que le volume de l'IDK MPM-SO est réglé correctement et que les câbles audio sont bien connectés. Essayez également de tester avec un autre appareil pour isoler le problème.

Où puis-je trouver le manuel de l'utilisateur ?

Le manuel de l'utilisateur est disponible sur le site officiel d'IDK dans la section des téléchargements. Vous pouvez le télécharger au format PDF.

Comment contacter le support technique d'IDK ?

Pour contacter le support technique, visitez la page de support sur le site d'IDK où vous trouverez les coordonnées par téléphone ou par e-mail.

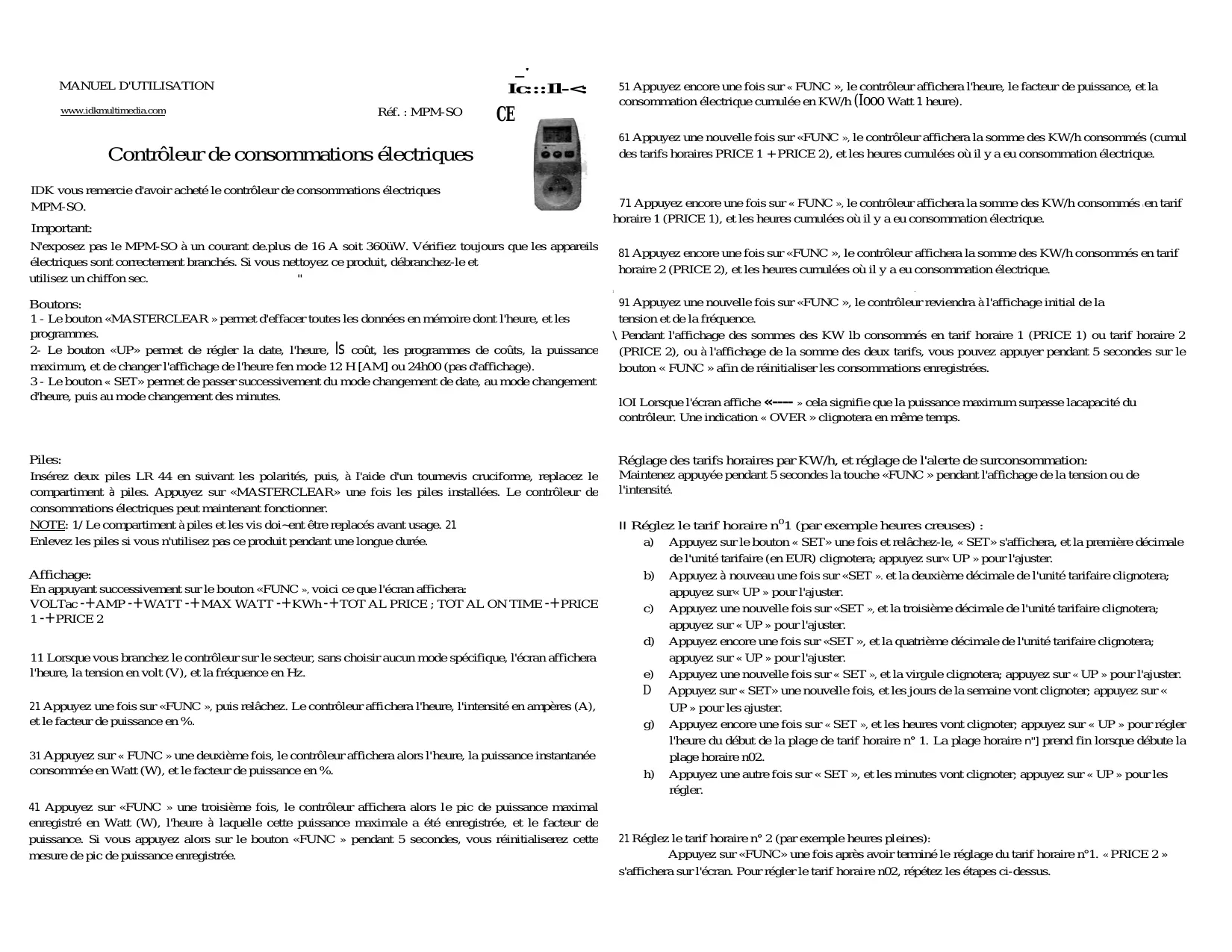

MODE D'EMPLOI MPM-SO IDK MULTIMEDIA

Contrôleur de consommations électriques

Nous vous remercions d'avoir acheté le c MPM-SO.

Important:

N'exposez pas le MPM-SO à un courant de plus de 16 A soit 3600 W. Vérifiez toujours que les appareils électriques sont correctement branchés. Si vous nettoyez ce produit, débranchez-le et utilisez un chiffon sec.

Boutons:

1 - Le bouton « MASTERCLEAR » permet d'effacer toutes les données en mémoire, dont l'heure et les programmes. 2 - Le bouton « UP » permet de régler la date, l'heure, le coût, les programmes de coûts, la puissance maximum, et de changer l'affichage de l'heure en mode 12 H [AM] ou 24h00 (pas d'affichage AM/PM). 3 - Le bouton « SET » permet de passer successivement du mode changement de date, au mode changement d'heure, puis au mode changement des minutes.

Piles:

Insérez deux piles LR44 en suivant les polarités, puis, à l'aide d'un tournevis cruciforme, replacez le compartiment à piles. Appuyez sur « MASTER CLEAR » une fois les piles installées. Le contrôleur de consommations électriques peut maintenant fonctionner.

NOTE : Le compartiment à piles et les vis doivent être replacés avant usage.

Enlevez les piles si vous n'utilisez pas ce produit pendant une longue durée.

Affichage:

En appuyant successivement sur le bouton « FUNC », voici ce que l'écran affichera : VOLT AC + AMP + WATT + MAX WATT + kWh + TOTAL PRICE ; TOTAL ON TIME + PRICE 1 + PRICE 2.

Lorsque vous branchez le contrôleur sur le secteur, sans sélectionner aucun mode spécifique, l'écran affichera l'heure, la tension en volt (V), et la fréquence en Hz. Appuyez une fois sur « FUNC », puis relâchez. Le contrôleur affichera l'heure, l'intensité en ampères (A), et le facteur de puissance en %. Appuyez sur « FUNC » une deuxième fois, le contrôleur affichera alors l'heure, la puissance instantanée consommée en Watt (W), et le facteur de puissance en %. Appuyez sur « FUNC » une troisième fois, le contrôleur affichera alors le pic de puissance maximal enregistré en Watt (W), l'heure à laquelle ce pic a été enregistré, et le facteur de puissance. Si vous appuyez alors sur le bouton « FUNC » pendant 5 secondes, vous réinitialiserez cette mesure de pic de puissance.

51 Appuyez encore une fois sur « FUNC » l'heure, le facteur de puissance, et la consommation électrique cumulée en kWh (1000 Watt 1 heure).

61 Appuyez une nouvell ur affichera la somme des kWh consommés (cumul des tarifs horaires PRICE 1 + PRICE 2

71 Appuyez encore une fois sur « FUNC kW/h consommés en tarif horaire 1 (PRICE 1

8 kWh consommés en tarif horaire 2 (PRICE 2), et les heures cumulées où il y a eu consommation électrique.

Appuyez une nouvelle fois sur « FUNC », le contrôleur reviendra à l'affichage initial de la tension et de la fréquence.

Pendant l'affichage des sommes des kWh consommés en tarif horaire 1 (PRICE 1) ou tarif horaire 2 (PRICE 2), ou à l'affichage de la somme des deux tarifs, vous pouvez appuyer pendant 5 secondes sur le bouton « FUNC » afin de réinitialiser les consommations enregistrées.

Lorsque l'écran affiche «----», cela signifie que la puissance maximum surpasse la capacité du contrôleur. Une indication « OVER » clignotera en même temps.

Réglage des tarifs horaires par kWh et réglage de l'alerte de surconsommation :

Maintenez appuyée pendant 5 secondes la touche « FUNC » pendant l'affichage de la tension ou de l'intensité.

Réglez le tarif horaire n° 1 (par exemple heures creuses) :

a) Appuyez sur le bouton « SET » une fois et relâchez-le, « SET » s'affichera, et la première décimale de l'unité tarifaire (en EUR) clignotera ; appuyez sur « UP » pour l'ajuster. b) Appuyez à nouveau une fois sur « SET » et la deuxième décimale de l'unité tarifaire clignotera ; appuyez sur « UP » pour l'ajuster. c) Appuyez une nouvelle fois sur « SET », et la troisième décimale de l'unité tarifaire clignotera ; appuyez sur « UP » pour l'ajuster. d) Appuyez encore une fois sur « SET », et la quatrième décimale de l'unité tarifaire clignotera ; appuyez sur « UP » pour l'ajuster. e) Appuyez une nouvelle fois sur « SET », et la virgule clignotera ; appuyez sur « UP » pour l'ajuster. f) Appuyez sur « SET » une nouvelle fois, et les jours de la semaine vont clignoter ; appuyez sur « UP » pour les ajuster. g) Appuyez encore une fois sur « SET », et les heures vont clignoter ; appuyez sur « UP » pour régler l'heure du début de la plage de tarif horaire n° 1. La plage horaire n° 1 prend fin lorsque débute la plage horaire n° 2. h) Appuyez une autre fois sur « SET », et les minutes vont clignoter ; appuyez sur « UP » pour les régler.

Réglez le tarif horaire n° 2 (par exemple heures pleines) :

Appuyez sur « FUNC » une fois après avoir terminé le réglage du tarif horaire n°1. « PRICE 2 » s'affichera sur l'écran. Pour régler le tarif horaire n°2, répétez les étapes ci-dessus.

3/ Réglez la consommation maximum autorisée en Watt :

Une fois réglé le tarif horaire n°2, appuyez une fois sur le bouton « FUNC ».

e) Appuyez sur « SET » une fois, « SET » et « AMP » s'afficheront ; la première décimale de e clignotera ; appuyez sur « UP » pour l'ajuster. e) Appuyez encore une fois sur « SET », et la deuxième décimale de e clignotera ; appuyez sur « UP » pour l'ajuster. e) Appuyez encore une fois sur « SET », et la troisième décimale de e clignotera ; appuyez sur « UP » pour l'ajuster. e) Appuyez encore une fois sur « SET », et la quatrième décimale de e clignotera ; appuyez sur « UP » pour l'ajuster.

Lorsque la puissance effective d'un appareil surpassera la consommation maximale autorisée du contrôleur, le message « OVER LOAD » clignotera. Vous devrez stériliser l'appareil incriminé, ou régler plus haut en Watt.

4/ Réglage de l'heure :

Appuyez sur « SET » jusqu'à ce que « CLOCK » apparaisse sur l'écran.

a) Appuyez sur « SET » une fois, les jours de la semaine clignoteront ; appuyez sur « UP » pour les ajuster. b) Appuyez à nouveau sur « SET », et les heures clignoteront ; appuyez sur « UP » pour les ajuster. c) Appuyez encore une fois sur « SET », et les minutes clignoteront ; appuyez sur « UP » pour les ajuster. d) Appuyez une dernière fois sur « SET », et l'écran reviendra au mode « CLOCK » ; appuyez sur « UP » pour CHOISIR un mode d'affichage 12 heures ou 24 heures. Si vous choisissez le mode 12 heures, un petit « AM » ou un petit « PM » devrait apparaître pour indiquer s'il s'agit de la matinée ou de l'après-midi.

Une fois que tous les réglages sont terminés, vous pouvez utiliser le contrôleur en le branchant au secteur et en branchant un appareil électrique dessus. Le contrôleur commence alors à afficher la consommation électrique et vous indique vos dépenses d'électricité.

L'écran s'éteint après une minute si aucune touche n'est appuyée, ou si le contrôleur n'est pas branché au secteur.

Caractéristiques techniques :

Tension de fonctionnement

Echelle de mesure de la tension Précision de la mesure de tension Intensité et puissance maximum tolérée Echelle de mesure de l'intensité Précision de la mesure de l'intensité Echelle de mesure de la puissance Précision de la mesure de puissance Echelle de mesure de la consommation Echelle de mesure de la fréquence Exactitude de l'heure

Consommation électrique

Température de fonctionnement

Alimentation par piles.

Durée de vie des piles

230 V CA 50 Hz

190 à 276 V CA +/- 3 %

16A,3600W

de 0,02 à 16 A

+/- 3 % à +/- 0,03 A

de 0 à 4416 W

de +/- 4 % soit +/- 10 W

de 0 à 9999,9 kWh

de 45a65Hz

+/- 1 minute par mois

<2W

de -10°C à +40°C

2 x 1,5 V LR44/AG13

3 mois sans connexion secteur

Cet appareil fonctionne sur 2 piles de sauvegarde LR44 / AG13.

Ne pas tenter d'ouvrir le compartiment à piles. Ne jamais exposer les accumulateurs ou piles au feu, ou à une source de chaleur. ILS POURRAIENT EXPLOSER. Lorsque les accumulateurs ou piles sont épuisés, ils doivent être recyclés et remplacés.

Prenez soin de jeter les accumulateurs et piles dans les bacs prévus à cet effet.

Attention :

Vous ne devez pas vous débarrasser de cet appareil ou de ses accumulateurs avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de votre mairie afin d'en connaître les emplacements.

En effet, les produits électriques et électroniques contiennent des substances néfastes pour l'environnement ou la santé humaine et doivent être recyclés.

XI:

Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective. Il représente une poubelle sur roues barrée d'une croix.

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits.

Si toutefois vous rencontrez un problème avec ce modèle, ne le retournez pas au magasin où vous l'avez acheté sans instructions en ce sens de notre part.

ATTENTION : le ticket de caisse est la seule preuve d'achat ; conservez-le soigneusement ainsi que tous les accessoires présents dans la boîte. Si vous rapportez le produit, retournez-le à votre magasin complètement dans son packaging d'origine accompagné d'une copie de cette preuve d'achat. Le recours en garantie ne sera valable qu'accompagné de cette preuve d'achat datée.
