MPM-50 - Contrôleur de consommation électrique IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de consommation électrique
Marque	IDK MULTIMEDIA
Modèle	MPM-50
Tension de fonctionnement	230 V CA 50 Hz
Intensité et puissance maximum tolérée	16 A, 3 600 W
Échelle de mesure de la tension	190 à 276 V CA
Échelle de mesure de l'intensité	0,02 à 16 A
Échelle de mesure de la puissance	0 à 4416 W
Échelle de mesure de la consommation	0 à 9999,9 kWh
Échelle de mesure de la fréquence	45 à 65 Hz
Précision mesure tension	± 3 %
Précision mesure intensité	± 3 % à ± 0,03 A
Précision mesure puissance	± 4 % soit ± 10 W
Exactitude de l'heure	± 1 minute par mois
Consommation électrique propre	< 2 W
Température de fonctionnement	-10°C à +40°C
Alimentation principale	Secteur 230 V
Alimentation de sauvegarde	2 piles LR44 / AG13 (1,5 V)
Durée de vie des piles	3 mois sans connexion secteur
Fonctions principales	Mesure tension, courant, puissance, facteur de puissance, kWh, coût, temps ; affichage des pics ; réglage tarifs heures creuses/pleines ; alerte surcharge
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec
Sécurité	Ne pas dépasser 16 A / 3 600 W ; ne pas exposer les piles au feu ou à la chaleur ; recyclage conforme DEEE
Pièces détachées et réparabilité	Piles LR44 / AG13 (standard)
Informations générales	Écran s'éteint après 1 minute sans activité ; affiche "----" en cas de dépassement de capacité

FOIRE AUX QUESTIONS - MPM-50 IDK MULTIMEDIA

Comment régler l'heure sur le MPM-50 ?

Appuyez sur SET jusqu'à ce que CLOCK apparaisse. Appuyez une fois sur SET : les jours clignotent, réglez avec UP. Appuyez à nouveau sur SET pour les heures, puis les minutes. Une fois réglé, appuyez sur UP pour choisir l'affichage 12h (AM/PM) ou 24h.

Comment effacer toutes les données en mémoire ?

Appuyez sur le bouton MASTERCLEAR à l'avant de l'appareil. Cela efface l'heure, les programmes et toutes les données enregistrées.

Que faire si l'écran affiche 'OVER LOAD' ?

Cela signifie que la puissance de l'appareil branché dépasse la consommation maximale autorisée définie dans les réglages. Soit débranchez l'appareil, soit augmentez la limite en réglant la consommation maximum autorisée (maintenez FUNC 5 secondes en mode tension/intensité, puis suivez les étapes pour régler la puissance max).

Comment régler le tarif heures creuses (PRICE 1) ?

Maintenez FUNC pendant 5 secondes en mode tension ou intensité. Appuyez sur SET : la première décimale clignote, ajustez avec UP. Continuez avec SET pour les décimales suivantes, puis la virgule. Ensuite, réglez les jours de la semaine, l'heure de début et les minutes de la plage horaire n°1.

Que signifie l'affichage '----' ?

L'affichage '----' indique que la puissance mesurée dépasse la capacité de mesure du contrôleur (plus de 4416 W). En même temps, le message OVER clignote pour alerter.

Comment réinitialiser la mesure de puissance maximale enregistrée ?

En mode d'affichage du pic de puissance maximal (après avoir appuyé 3 fois sur FUNC), maintenez le bouton FUNC enfoncé pendant 5 secondes. La valeur sera remise à zéro.

Quel type de piles utiliser et comment les remplacer ?

Utilisez 2 piles LR44 / AG13 de 1,5 V. Insérez-les en respectant les polarités indiquées dans le compartiment. Refermez le compartiment avec un tournevis cruciforme. Appuyez sur MASTERCLEAR après la mise en place.

Comment nettoyer le MPM-50 ?

Avant tout nettoyage, débranchez l'appareil du secteur. Utilisez un chiffon sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs.

Puis-je brancher un appareil de plus de 3600 W ?

Non, le MPM-50 supporte un maximum de 16 A soit 3600 W. Ne dépassez pas cette limite pour éviter tout risque de surcharge ou d'endommagement.

Comment passer de l'affichage 12h à 24h ?

Lors du réglage de l'heure, après avoir réglé les minutes, appuyez à nouveau sur SET pour revenir en mode CLOCK, puis appuyez sur UP pour basculer entre 12h (avec AM/PM) et 24h.

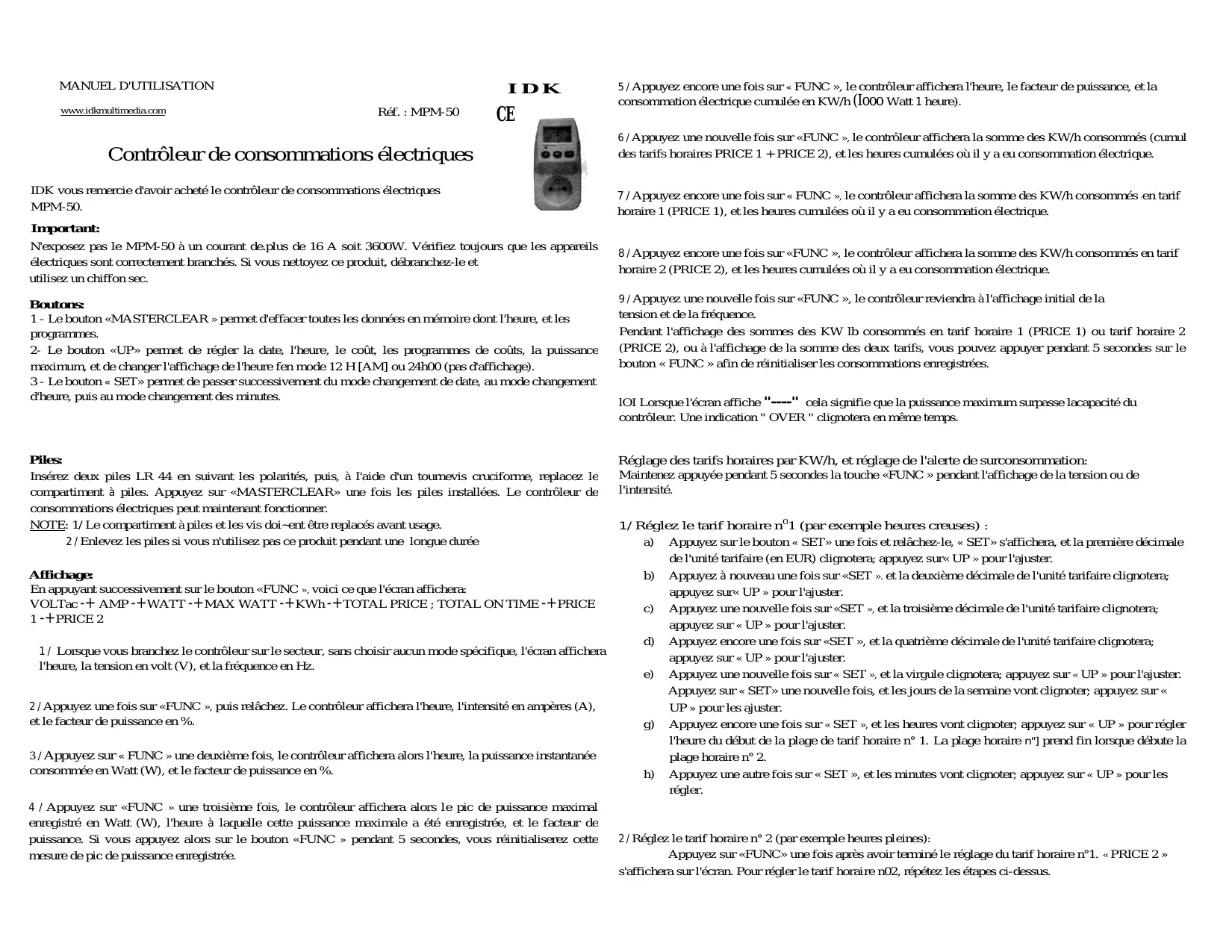

MODE D'EMPLOI MPM-50 IDK MULTIMEDIA

Contrôleur de consommations électriques

IDK vous remercie d'avoir acheté le contrôleur de consommations électriques MPM-50.

Important:

N'exposez pas le MPM-50 à un courant de plus de 16 A soit 3600W. Vérifiez toujours que les appareils électriques sont correctement branchés. Si vous nettoyez ce produit, débranchez-le et utilisez un chiffon sec.

Boutons:

1 - Le bouton «MASTERCLEAR » permet d'effacer toutes les données en mémoire, dont l'heure et les programmes. 2 - Le bouton «UP» permet de régler la date, l'heure, le coût, les programmes de coûts, la puissance maximum, et de changer l'affichage de l'heure en mode 12 H [AM] ou 24h00 (pas d'affichage). 3 - Le bouton «SET» permet de passer successivement du mode changement de date, au mode changement d'heure, puis au mode changement des minutes.

Insérez deux piles LR 44 en suivant les polarités, puis, à l'aide d'un tournevis cruciforme, replacez le compartiment à piles. Appuyez sur «MASTERCLEAR» une fois les piles installées. Le contrôleur de consommations électriques peut maintenant fonctionner.

NOTE: 1/ Le compartiment à piles et les vis doivent être replacés avant usage.

2/ Enlevez les piles si vous n'utilisez pas ce produit pendant une longue durée

Affichage:

En appuyant successivement sur le bouton «FUNC», voici ce que l'écran affichera: VOLTac + AMP + WATT + MAX WATT + KWh + TOTAL PRICE; TOTAL ON TIME + PRICE 1 + PRICE 2

1/ Lorsque vous branchez le contrôleur sur le secteur, sans besoin aucun mode spécifique, l'écran affichera l'heure, la tension en volt (V), et la fréquence en Hz. 2/Appuyez une fois sur « FUNC », puis relâchez. Le contrôleur affichera l'heure, l'intensité en ampères (A), et le facteur de puissance en %. 3/ Appuyez sur « FUNC » une deuxième fois, le contrôleur affichera alors l'heure, la puissance instantanée consommée en Watt (W), et le facteur de puissance en %. 4 / Appuyez sur «FUNC » une troisième fois, le contrôleur affichera alors le pic de puissance maximal enregistré en Watt (W), l'heure à laquelle cette puissance maximale a été enregistrée, et le facteur de puissance. Si vous appuyez alors sur le bouton «FUNC » pendant 5 secondes, vous réinitialiserez cette mesure de pic de puissance enregistrée.

5/Appuyez encore una fois sur « FUNC », le contrôleur affichera l'heure, le facteur de puissance, et la consommation électrique cumulée en KW/h (I000 Watt 1 heures).

6/Appuyez une nouvelle fois sur « FUNC », le contrôleur affichera la somme des KW/h consommés (cumul des tarifs horaires PRICE 1 + PRICE 2), et les heures cumulées où il y a eu consommation électrique.

7/ Appuyez encore une fois sur « FUNC », le contrôleur affichera la somme des KW/h consommés en tarif horaire 1 (PRICE 1), et les heures cumulées où il y a eu consommation électrique.

8/Appuyez encore une fois sur «FUNC», le contrôleur affichera la somme des KW/h consommés en tarif horsaire 2 (PRICE 2), et les heures cumulées où il y a eu consommation électrique.

9/Appuyez une nouvelle fois sur «FUNC», le contrôleur reviendra à l'affichage initial de la tension et de la fréquence.

Pendant l'affichage des sommes des KW consommés en tarif horsaire 1 (PRICE 1) ou tarif horsaire 2 (PRICE 2), ou à l'affichage de la somme des deux tarifs, vous pouvez appuyer pendant 5 secondes sur le bouton « FUNC » afin de réinitialiser les consommations enregistrées.

1OI Lorsque l'écran affiche "----" cela signifie que la puissance maximum surpassse la capacité du contrôleur. Une indication " OVER " clignotera en même temps.

Réglage des tarifs horaires par kW/h, et réglage de l'alerte de surconsommation:

Maintenez appuyée pendant 5 secondes la touche « FUNC » pendant l'affichage de la tension ou de l'intensité.

Réglez le tarif horaire n° 1 (par exemple heures creuses):

a) Appuyez sur le bouton « SET » une fois et relâchez-le, « SET » s'affichera, et la première décimale de l'unité tarifaire (en EUR) clignotera ; appuyez sur « UP » pour l'ajuster. b) Appuyez à nouveau une fois sur « SET » et la deuxième décimale de l'unité tarifaire clignotera ; appuyez sur « UP » pour l'ajuster. c) Appuyez une nouvelle fois sur « SET », et la troisième décimale de l'unité tarifaire clignotera ; appuyez sur « UP » pour l'ajuster. d) Appuyez encore une fois sur « SET », et la quatrième décimale de l'unité tarifaire clignotera ; appuyez sur « UP » pour l'ajuster. e) Appuyez une nouvelle fois sur « SET », et la virgule clignotera ; appuyez sur « UP » pour l'ajuster. Appuyez sur « SET » une nouvelle fois, et les jours de la semaine vont clignoter ; appuyez sur « UP » pour les ajuster. g) Appuyez encore une fois sur « SET », et les heures sont clignoter ; appuyez sur « UP » pour régler l'heure du début de la plage de tarif horsaire n° 1. La plage horsaire n" prend fin lorsque débute la plage horsaire n° 2. h) Appuyez une autre fois sur « SET », et les minutes vont clignoter ; appuyez sur « UP » pour les régler.

2/ Réglez tarif horaire n° 2 (par exemple heures pleines):

Appuyez sur « FUNC » une fois après avoir terminé le réglage du tarif horsaire n°1. « PRICE 2 » s'affichera sur l'écran. Pour régler le tarif horsaire n°2, répétez les étapes ci-dessus.

3/ Régalez la consommation maximum autorisée en Watt :

Une fois réglé le tarif hors-horaire n°2, appuyez une fois sur le bouton « FUNC »

e) Appuyez sur «SET» une fois, «SET» et «AMP» s'afficheront ; la première décimale de la consommation maximum autorisée clignotera ; appuyez sur «UP» pour l'ajuster. e) Appuyez encore une fois sur «SET», et la deuxième décimale de la consommation maximum autorisée clignotera ; appuyez sur «UP» pour l'ajuster. e) Appuyez encore une fois sur «SET», et la troisième décimale de la consommation maximum clignotera ; appuyez sur «UP» pour l'ajuster. e) Appuyez encore une fois sur «SET», et la quatrième décimale de la consommation maximum autorisée clignotera ; appuyez sur «UP» pour l'ajuster.

Lorsque la puissance effective d'un appareil surpassera la consommation maximale autorisée du contrôleur, le message «OVER LOAD » clignotera. Vous devrez l'appareil incriminé, ou régler plus haut la consommation maximum autorisée en Watt.

4/ Réglez l'heure:

Appuyez sur « SET » jusqu'à ce que « CLOCK » apparaisse sur l'écran.

a) Appuyez sur «SET» une fois, les jours de la semaine clignoteront; appuyez sur «UP » pour l'ajuster. a) Appuyez encore une fois de plus sur « SET», et les heures clignoteront; appuyez sur « UP » pour ajuster. a) Appuyez encore une fois sur «SET», et les minutes clignoteront; appuyez sur «UP», pour ajuster. b) Appuyez encore une fois sur «SET», et l'écran reviendra au mode «CLOCK»; appuyez sur « UP» pour choisir un mode d'affichage 12 heures ou 24 heures. Si vous choisissez le mode 12 heures, un petit «AM» ou un petit «PM» devrait apparaitre pour indiquer qu'il s'agit de la matinée ou de l'après-midi.

Une fois que tous les réglages sont terminés, vous pouvez utiliser le contrôleur en le branchant au secteur, et en branchant un appareil électrique dessus. Le contrôleur commence alors à afficher la consommation électrique et vous indique vos dépenses d'électricité.

L'écran s'éteint après une minute si aucune touche n'est appuyée, ou si le contrôleur n'est pas branché au secteur.

Caractéristiques techniques :

Tension de fonctionnement	230 V CA 50 Hz
Echelle de mesure de la tension	de 190 à 276 V CA
Précision de la mesure de tension	+/- 3%
Intensité et puissance maximum tolérée	16 A, 3 600W
Echelle de mesure de l'intensité	de 0,02 à 16 A
Précision de la mesure de l'intensité	+/- 3 % à +/- 0,03 A
Echelle de mesure de la puissance	de 0 à 4416 W
Précision de la mesure de puissance	de +/- 4 % soit +/- 10 W
Echelle de mesure de la consommation	de 0 à 9999.9 KW/h
Echelle de mesure de la fréquence	de 45 à 65 Hz
Exactitude de l'heure	+/- 1 minute par mois
Consommation électrique	<2W
Température de fonctionnement	de -10°C à + 40 "C
Alimentation par piles,	2 x 1,5 V LR 44 / AG 13
Durée de vie des piles	3 mois sans connexion secteur

Cet appareil fonctionne sur 2 piles de sauvegarde LR44 / AG13.

Ne pas tenter d'ouvrir la pile. Ne jamais exposer les accumulateurs ou piles au feu, ou à une source de chaleur. ILS POURRAIENT EXPLOSER. Lorsque les accumulateurs ou piles sont épuisés, ils doivent être recyclés et remplacés.

Prenez soin de jeter les accumulateurs et piles dans les bacs prévus à cet effet.

Attention:

Vous ne devez pas vous débarrasser de cet appareil ou de ses accumulateurs avec vos déchets ménagers. Un système de collecte sélective pour ce type de produit est mis en place par les communes, vous devez vous renseigner auprès de votre mairie afin d'en connaître les emplacements.

En effet, les produits électriques et électroniques contiennent des substances néfastes sur l'environnement ou la santé humaine et doivent être recyclés.

XI:

Ce symbole indique que les équipements électriques et électroniques font l'objet d'une collecte sélective, il représente une poubelle sur roue barrée d'une croix.

IDK Multimédia apporte tous les soins nécessaires à l'élaboration de ses produits.

Si vous rencontrez un problème avec ce modèle, ne le returnez pas au magasin où vous l'avez acheté sans instructions en ce sens de notre part.

Attention: le ticket de caisse est la seule preuve d'achat; conservez-le soigneusement ainsi que tous les accessoires présents dans la boite. Si vous rapportez le produit, returnez-le à votre magasin complet dans son packaging d'origine accompagné d'une copie de cette preuve d'achat. Le recours en garantie ne sera valable qu'accompagné de cette preuve d'achat datée.
