MODE D'EMPLOI 65L VELIS, 80L VELIS ARISTON

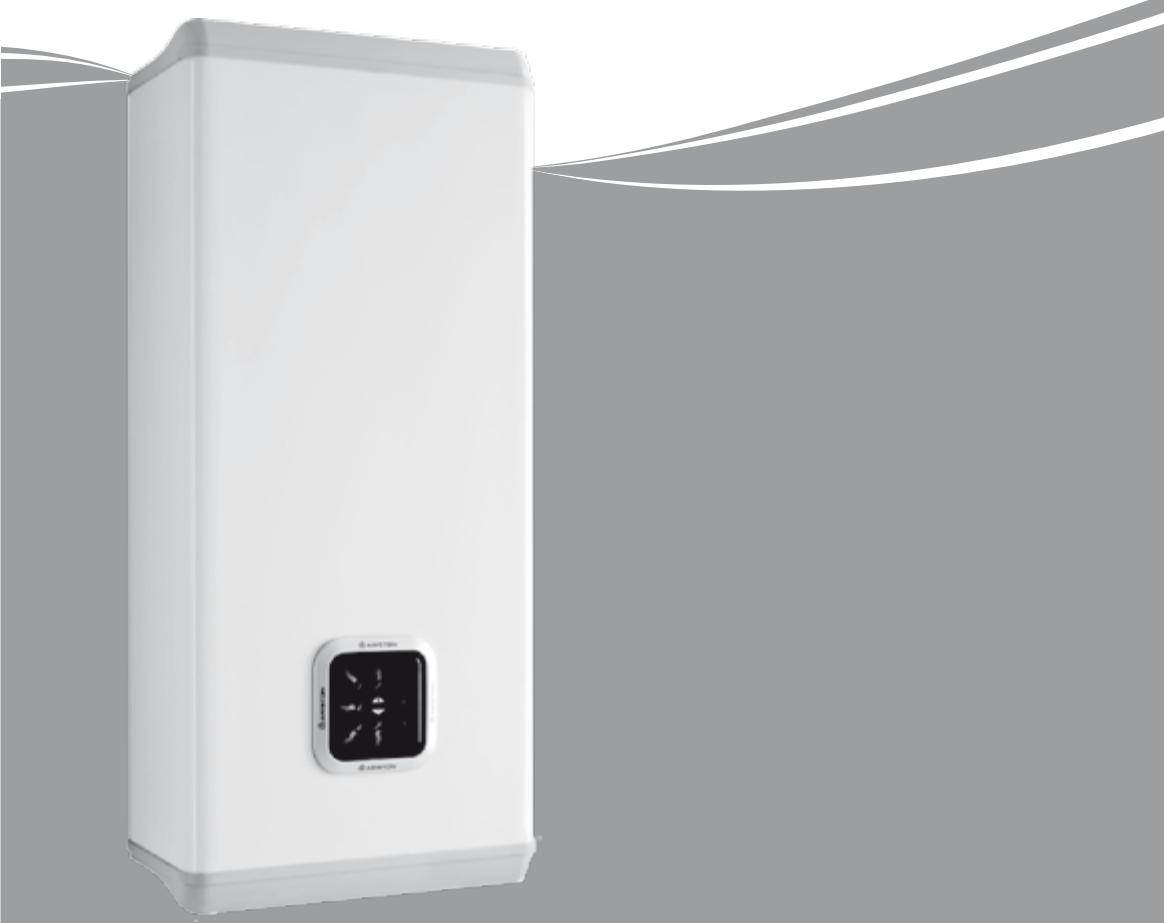

Chauffe-eau électrique
Notice d'installation et d'utilisation
A conserver pendant toute la durée de vie de l'appareil
Les dispositions ci-dessous ne peuvent réduire ou supprimer la garantie légale des vices cachés (art 1641 et suivants du Code Civil). Etant donnée la technicity du produit, et dans un souci de protection et de sécurité du consommateur, le chauffe-eau électrique doit être installé, mis en service et régulièrement entretenu par une personne qualifiée, conformément aux règles de l'art, aux normes en vigueur, et aux prescriptions du livre d'installation. L'appareil doit être utilisé de façon normale, conformément aux règles de l'art, aux normes en vigueur, et aux prescriptions du livre d'installation.
En cas de panne sous garantie, sauf avis du service assistance technique (voir n° en bas de page) l'appareil ne doit pas etre demonté. Il doit etre expertise in situ, en eau et en electricite, par un prestataire agreé.
DUREE DE LA GARANTIE
La garantie prend effet à compter de la date d'achat (facture ou ticket de caisse faisant fj).
La garantie s'exercé en France Métropolitaine uniquement. Elle se limite à l'échange ou la fourniture gratuite des pieces reconnues défectueuses ou, en cas de fuite de la cuve, à l'échange du chauffe-eau électrique lui-même (qui devra être confié au Distributeur), à l'exclusion de tout dommage indirect. Les pieces d'usure (anode magnésium, joint) ainsi que les accessoires livrés avec certains modèles (raccords, groupe de sécurité...) sont exclus de la garantie.
- La cuve du chauffe-eau est garantie pendant 5 ans
- Les parties électriques sont garanties pendant 2 ans
- Les frais de main d'oeuvre et de déplacement sont à la charge du l'aquéreur.
LIMITES DE LA GARANTIE :
Sont notamment exclues de la garantie les defaillances dues à :
Une installation non conforme
- Appareil ayant subi des chocs ou chutes
- Appareil ayant chauffé à vide
- Absence de groupe de sécurité ou de raccords isolants
- Raccordement hydraulique ou électrique non conforme (NF C15-100, DTU60-1)
Des conditions d'environnement anormales
-
Appareil installé dans un endroit soumis au gel ou aux intermpérières.
-
Alimentation avec une eau de puits ou de pluie, ou représentant des critères particulièrement anormaux ou non conformes avec les normes en vigueur (DTU plomberie 60-1) ou distribuée à une pression supérieure à 4.5 bars. Le Th doit avoir une valeur minimale de 12^ , même dans le cas d'un traitement par adoucisseur.
-
Alimentation électriche représentant des surtensions.
Un défaut d'entretien
- Entartrage anomal
- Anode magnésium usee
- Connexions électriques mal branchées, filerie en mauvais état.
- Groupe de sécurité entartré ou défectueux
- Carrosserie soumise à des agressions extérieures
- Modification des éléments d'origine sans l'accord du fabricant ou employe de pieces non référencées.
Avant d'appeler : notez le numero de série
Le numero de série situé pres ques tubes (sous le code barres) est obligatoire pour l'ouverture d'un dossier SAV. Un apparéil démuni de sa plaque d'identification ne pourrait enaucun cas faire I'objet d'une procédure de garantie.
Service d'assistance technique Régent
N°Cristal 0969328016
APPEL NON SURTAXE
www.arjston-confort.fr
Notez votre numero de série ici :
CONSIGNES DETAILLEES
1
ARISTON you remercè de votre confiance. Ce chauffe-eau électrique à accumulation est conforme aux directives EN-CEI 60335-1 60335-2-21, 89/336/CEE concernant la compatibilité electromagnétique et 73/23/CEE concernant la basse tension, modifiée par la directive 93/68/CEE. L'installation et l'entretien sont à la charge de l'acheteur.
AVERTISSEMENTS
Etant donnée la technicité du produit, et dans un souci de protection et de sécurité du consommateur, le chauffe-eau doit être installé, mis en service et régulièrement entretenu par un professionnel qualifié conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de cette notice.
L'appareil doit être utilisé de façon normale, conformément aux règles de l'art, aux normes en vigueur, et aux prescriptions de cette notice. Etant donnée la technicity du produit, les réparations sous garantie doivent être effectuées par un prestataire/agréé. Le fabricant décline toute responsabilité si la réparation et la fourniture de pieces détaches est confiée à autres professionnels que lui-même ou ses prestataires agréés. Toute opération de remplacement doit être effectue avec des pieces d'origine constructeur.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques ou sensorielles sont réduites, ou à des personnes dénuées d'expérience ou de connaissances, sauf si elles ont bénéficié, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Les enfants doivent être surveillés par une personne responsable de leur sécurité afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
Le non respect des normes et/ou des consignes de cette notice entrainnet la résiliation de la garantie.
Le chauffe-eau ne doit jamais être mis sous tension si son capot n'est pas en place et la connexion à la terre conforme. Couper impératifement le courant avant toute intervention pour l'installation, la maintenance, ou le dépannage.
INSTALLATION
Suivez les schémas d'installation et de raccordement électrique (au dos) ennant soin de respecter toutes les normes en vigueur dans le lieu d'installation (notamment la DTU60-1 pour l'installation hydraulique et la NFC15-100 pour l'installation électrique), ainsi que l'ensemble des consignes détaillées ci-dessous.
1 FIXATION
-
VELIS ainsi que toutes ses canalisations doit être installé dans un local à l'abri du gel et correctement ventilé.
-

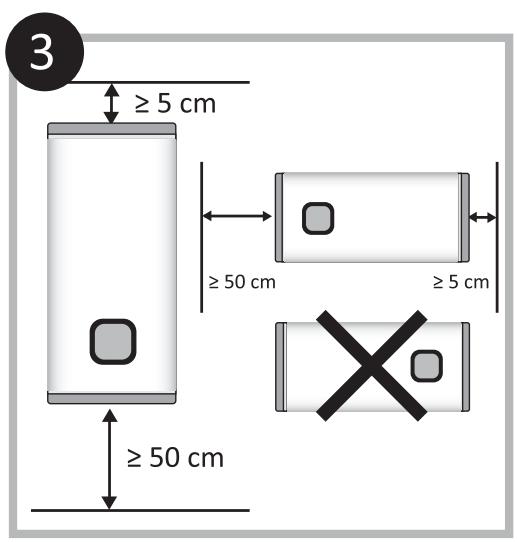

VELIS doit être facilement accessible, et l'espace en face du capot d'au moins 50cm pour permettre de sortir le thermostat et la résistance sans les plier ou les endommager.
-

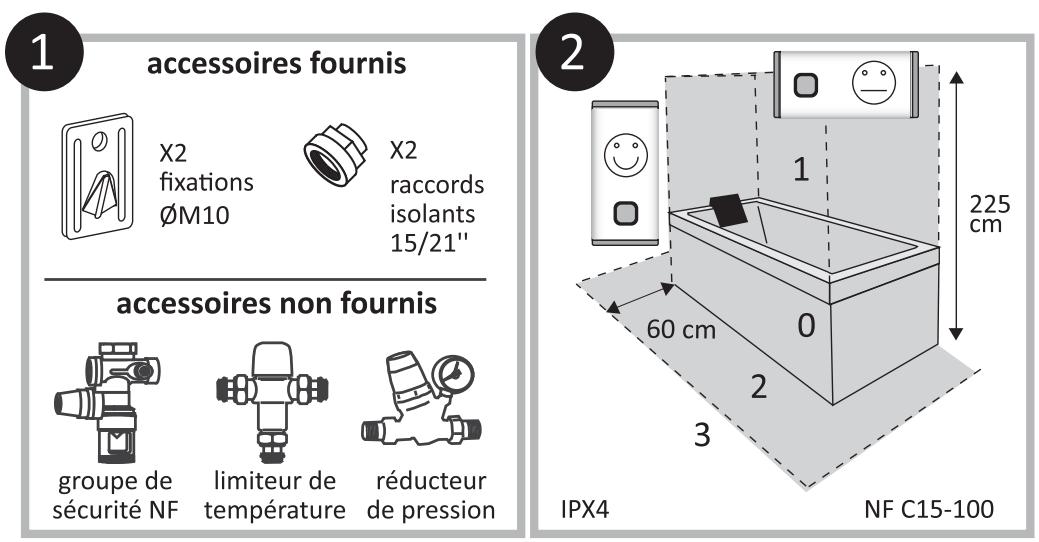

Dans le cas d'une installation dans une salle de bains, VELIS (IPX4) est autorisé dans le volume 3, toléré dans le volume 2, et dans le volume 1 s'il est raccordé par une canalisation en matériel conducteur et installé le plus haut possible.
-

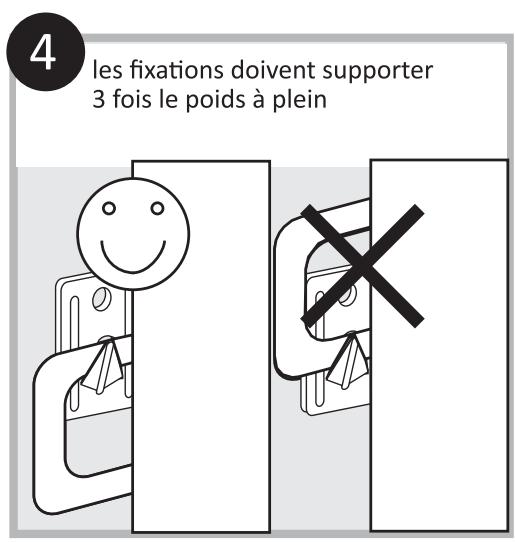

Le chauffe-eau devra être solidement fixé sur un mur porteur avec des tiges filetées M10 à M14 et des chevilles adaptées au support. Les fixations doivent supporter 3 fois le poids du chauffe-eau rempli d'eau.
2 RACCORDEMENT HYDRAULIQUE
-
L'eau qui alimente le chauffe-eau doit être propre à la consommation humaine et notamment avoir une durée (TH) minimale de 12^ . Eaux de pluie ou de puits interdites.
-
Si la pression dépasse 4.5 bars, même ponctuellement, un réducteur de pression devra être installé, le plus pres possible de l'arrivée d'eau du logement.
-
Un bac de détention raccordé aux eaux usées devra être installé sous l'appareil de manière à ce qu'une fuite de la cuve n'engendre aucun dégât.
-

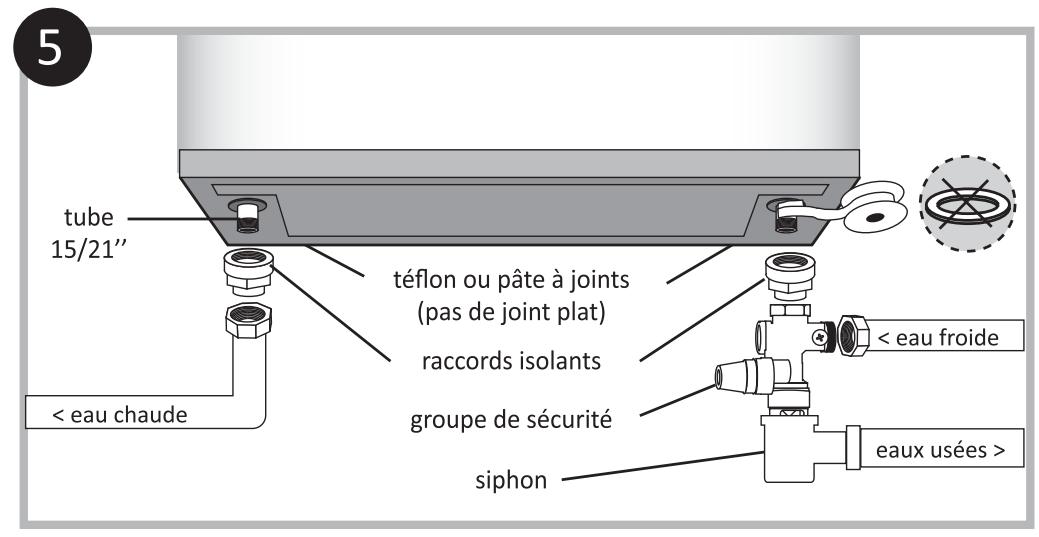

Le chauffe-eau doit être protégé des surpressions par un groupe de sécurité EN1487 (conserver sa préuve d'achat). Il devra être installé sur le tube d'arrivée d'eau froide du chauffe-eau, ou, à défaut, le plus pres possible de celui-ci. La canalisation tube-groupe de sécurité devra être réalisé en rigide.
Il est interdit d'intercaler un élément de type vanne d'arrêt ou réducteur de pression entre le chauffe-eau et le groupe de sécurité. La sortie de vidange du groupe de sécurité ne doit jamais être obstruée. Elle doit être raccordée en diamètre 32mm minimum au réseau d'eaux usées par un siphon permettant une garde d'air d'au moins 20mm. Les canalisations doivent être en pente de 3% minimum pour permettre l'écoulement des eaux usées.
CONSIGNES DETAILLEES
-
Les tubes d'arrivée et de sortie du chauffe-eau doivent être isolés du cuivre et du laiton contenu dans les canalisations. Pour ce faire, de(s) raccord(s) isolant(s), à acheter séparément ou fournis suivant les modèles, devront être installés sur les tubes.
-
Létanchéité de l'ensemble des raccordements hydrauliques ainsi que du joint d'embase (résistance) devra être contrôle et corrigée si nécessaire avant la mise sous tension de l'appareil, et après le premier cycle de chauffe.
3. RACCORDEMENT ELECTRIQUE
-

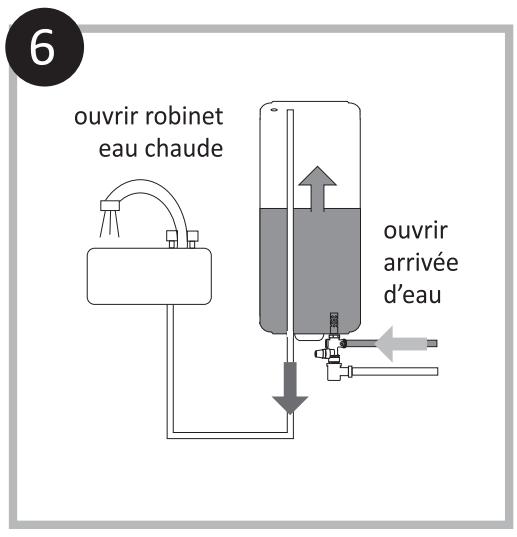

La cuve doit impérativement être pleine au moment de la mise sous tension du chauffe-eau.
-
La tension appliquée aux bornes de l'appareil devra être conforme à la norme EN50160 et ne devra notamment jamais dépasser 110% de la tension nominale.
-
L'installation doit composer en amont du chauffe-eau un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3mm
-
Le chauffe-eau doit être raccordé à la terre conformément à la norme. Le raccordement de la terre sur les canalisations est interdit.
-

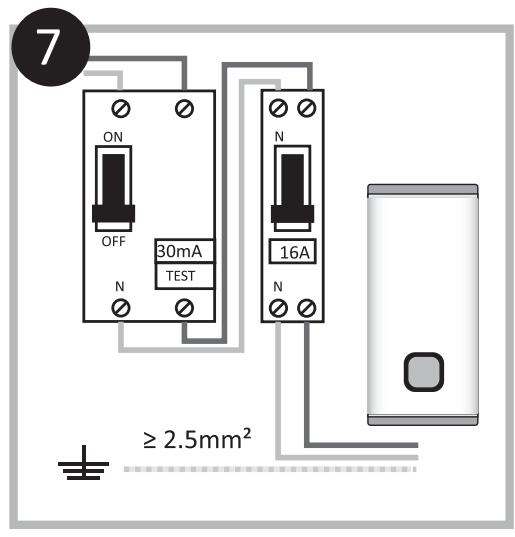

Le chauffe-eau doit être protégé par un disjoncteur différentiel 30mA et un disjoncteur 16A.
-
Le chauffe-eau doit être le seul apparéil connecté à son disjoncteur (circuit spécialisé).
-
La ligne qui alimente le chauffe-eau depuis le disjoncteur 16A doit être réalisée en cuivre rigide d'une section de 2.5mm^2 minimum.
UTILISATION

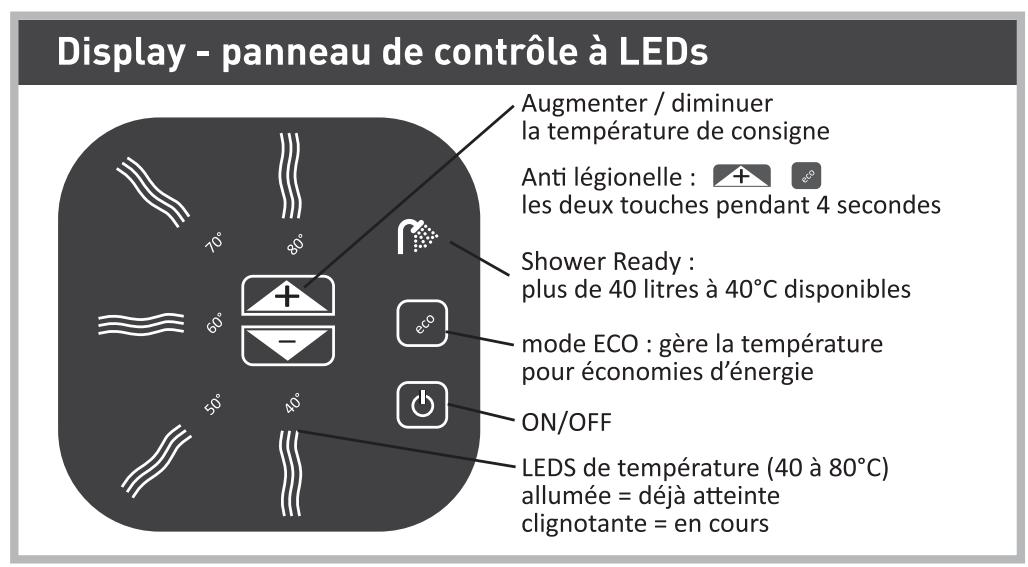

1. REGLAGE DE LA TEMPERATURE
A la mise en service, la température régée par défaut est de 70^ . Pour limiter la prolifération des bacteriés, l'eau doit être stockée à plus de 50^ . Pour limiter les risques de brûlle, l'eau doit être distribuée aux points de puissance à 50^ maximum, et 60^ maximum dans la cuisine. Il est donc conseilé d'installer un limiteur de température à la sortie du chauffe-eau pour respecter ces deux règlementations.
2. FONCTION ANTI-LEGIONELLE
AVERTISSEMENT : la fonction anti-légionelle ne doit être activée que si vous installation assure une température de 50^ maximum aux points deuisage (60°C en cuisine).
La fonction anti-légionelle active un cycle de chic thermique à 70^ destiné à eliminer les bacteriés. Le premier cycle démarre 3 jours après l'activation de la fonction, les cycles suivants se font tous les 30 jours.
L'anti-légionelle est désactivée par défaut et ne fonctionne que quand l'appareil est allumé.
-ACTIVER:appuyer sur [ECO] et [+ ] pendant 4 secondes : la LED [70^] clignote pendant 4 sec.
- DESACTIVER : [ECO] et [+] pendant 4 secondes
3. FONCTION ECO
La fonction ECO gère la température du chauffe-eau pour l'adapter à vos habitudes et réaliser ainsi des économies d'énergie en ne rechauffant que l'eau dont vous avez besoin. Àpès une préiode d'apprentissage d'une semaine, le mode ECO va adapter la température de chauffe à vos besoins.
Pour activer ECO : appuyer sur ECO : la LED [ECO] s'allume, vous ne pouvez plus modifier la température de l'eau manuelle.
Pour désactiver ECO: appuyer sur ECO: la LED [ECO] s'eteint, vous pouvez modifier la température de l'eau manuelle.
4 FIN DE VIE DE I'APPAREIL
Ce chauffe-eau électrique est conforme à la directive EU-2002/96/EC. Le symbole 'poubelle barree' sur la plaque signaléique indique que le produit en fin de vie doit être rapporté dans un centre de traitement des déchets électriques et électroniques (DEEE). Pour en savoir plus sur les centres de retraitement, adressez-vous à votre installerateur ou à votre distributeur
OPERATIONS D'ENTRETIEN
Tous les mois : manipulez la molette de vidange et la vanne du groupe de sécurité pour éviter son entartrage.

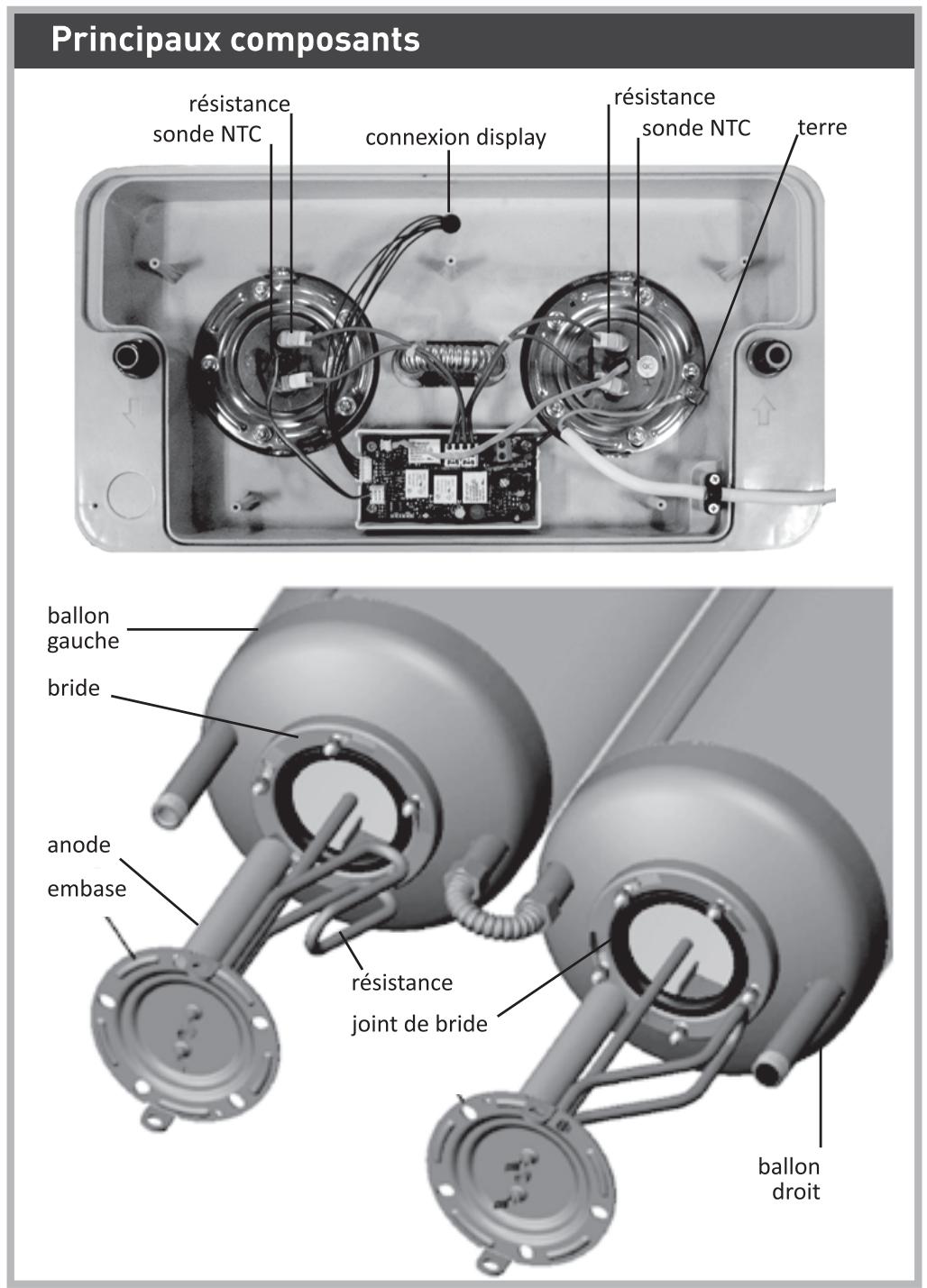

Tous les 2 ans : vidangez les cuves pour contrôler l'état des anodes à remplaner si leur diamètre est inférieur à 15mm . Détartrez sans utiliser d'util abrasif ou produit chimique. Contrôlez l'etat des fileries et les connexions électriques. Remplacez les joints de brides.
Tous les 5 ans : remplacez le groupe de sécurité.
En fonction de la qualité et de la température de l'eau, la chauffe peut êtreCOMMPLIÉD'un bruit de fonctionnement tout à fait normal.

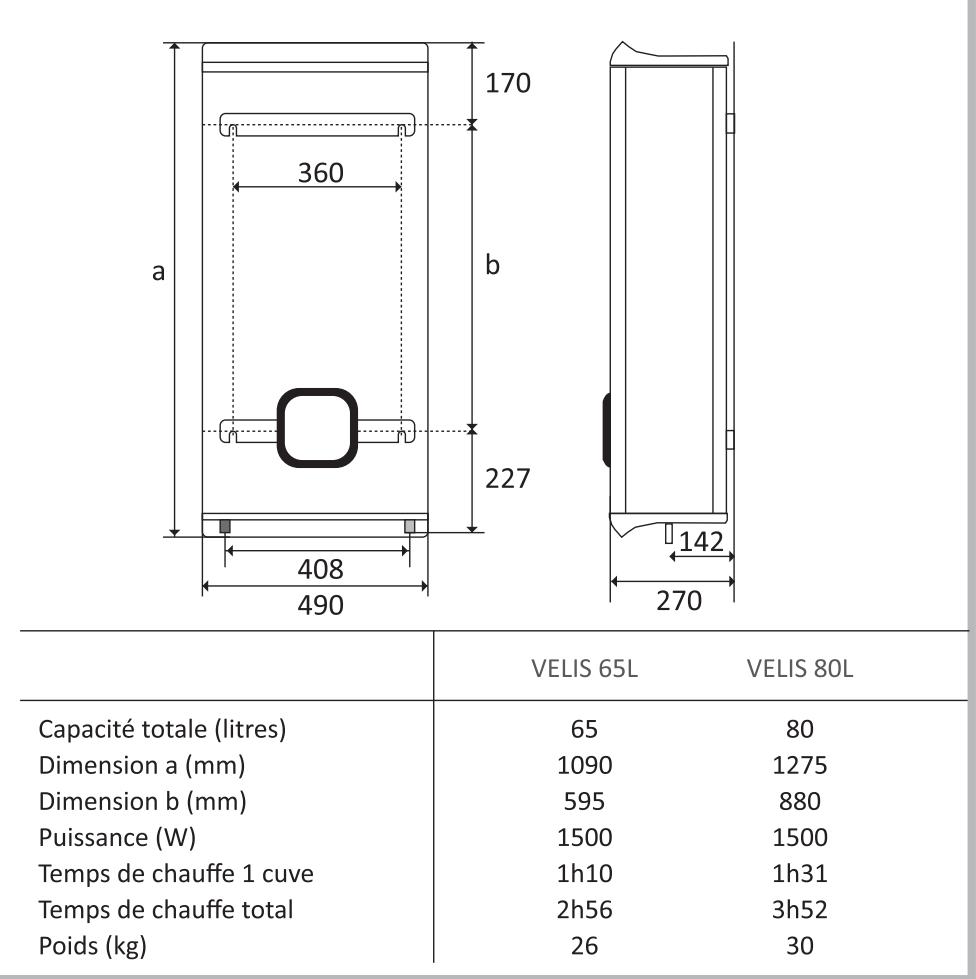

Caractéristiques techniques
Dépannage
| LEDS allumées | DEFAULT | ballon |
| 40° | 50° | 60° | 70° | 80° | gauche | droit |
| x | | | | | Panne de la carte électronique | |
| | x | | | Panne de la sonde | x | |
| | | | x | Surchauffe détectée par la sonde | x | |
| | | x | x | Surchauffe générale (panne de la carte) | x | |
| | x | | x | Erreur du différentiel des sondes | x | |
| | x | x | | Chauffe insuffisante | x | |
| | x | x | x | Chauffe à vide | x | |
| x | x | | | Panne de la sonde | | x |
| x | | | x | Surchauffe détectée par la sonde | | x |
| x | | x | x | Surchauffe générale (panne de la carte) | | x |
| x | x | | x | Erreur du différentiel des sondes | | x |
| x | x | x | | Chauffe insuffisante | | x |
| x | x | x | x | Chauffe à vide | | x |
Ecoulement d'eau au groupe de sécurité : pendant la chauffe, un écoulement est normal, jusqu'à 3% du volume du chauffe-eau. S'il n'y a pas d'écoulement, ou si l'écoulement est trop important, remplacer le groupe de sécurité. En cas d'écoulement en dehors de la période de chauffe installer un réducteur de pression.
