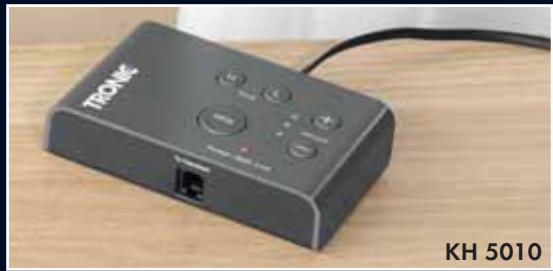

KH 5010 TELEPHONE AMPLIFIER - Amplificateur de téléphone TRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de téléphone filaire
Marque	TRONIC
Modèle	KH 5010 TELEPHONE AMPLIFIER
Dimensions (L × l × H)	105 × 65 × 25 mm
Poids	73 g
Alimentation	Pile 9V (6F22/6LR01) ou adaptateur secteur 7V / 100 mA (non fournis)
Amplification max.	30 dB
Connectique	Douilles RJ-9 (4P4C) pour combiné et téléphone
Réglage du volume	8 niveaux avec indicateurs LED
Réglage du son	Aigus (Tone H) ou graves (Tone L)
Mémoire de volume	Oui, avec bouton MEM
Coupure automatique	Après 5 secondes lorsque le combiné est raccroché
Compatibilité	Téléphones filaires avec combiné amovible (non compatible sans fil)
Accessoires fournis	Cordon de raccordement 4P4C/RJ-9, mode d'emploi
Nettoyage	Chiffon sec et doux, sans produits chimiques
Garantie	3 ans, sous réserve d'utilisation conforme
Service après-vente	Kompernass Service France 0800 808 825 / [e-mail]
Usage	Domestique (usage commercial ou industriel exclu)

FOIRE AUX QUESTIONS - KH 5010 TELEPHONE AMPLIFIER TRONIC

Comment brancher l'amplificateur de téléphone ?

Débranchez le combiné du téléphone, branchez-le dans la douille To Handset de l'amplificateur. Puis reliez la douille To Phone de l'amplificateur au téléphone avec le cordon RJ-9 fourni.

Quelle pile utiliser ?

Utilisez une pile monobloc 9V de type 6F22 ou 6LR01 (non fournie). Respectez la polarité dans le compartiment.

Puis-je utiliser un adaptateur secteur ?

Oui, un adaptateur secteur stabilisé 7V / 100 mA avec fiche creuse (polarité Θ-Φ) est compatible (non fourni). Branchez-le dans la douille prévue.

Comment régler le volume ?

Appuyez plusieurs fois sur le bouton Volume+ ou Volume- pendant un appel. Le niveau est indiqué par les voyants LED (1 à 8 niveaux).

Pourquoi les voyants ne s'allument-ils pas ?

Vérifiez la pile (déchargée ou mal insérée) ou les connexions. Si l'adaptateur secteur est utilisé, assurez-vous qu'il est branché et fonctionne.

Que faire si je n'entends aucun son ?

Augmentez le volume avec le bouton Volume+. Vérifiez que tous les câbles sont correctement branchés (combiné et cordon RJ-9).

L'amplificateur fonctionne-t-il avec un téléphone sans fil ?

Non, l'appareil est conçu uniquement pour les téléphones filaires avec combiné amovible. Il ne convient pas aux téléphones sans fil.

Comment réinitialiser l'appareil ?

Retirez la pile du compartiment, attendez environ 2 minutes, puis réinsérez-la. Cela rétablit les paramètres d'usine.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs pour éviter d'endommager le boîtier.

Que couvre la garantie ?

La garantie de 3 ans couvre les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale, les piles, ni les dommages liés à une mauvaise utilisation.

MODE D'EMPLOI KH 5010 TELEPHONE AMPLIFIER TRONIC

Amplificateur de téléphone

AMPLIFICATEUR DE TÉLÉPHONE BE Mode d'emploi NL TELEFOONHOORVERSTERKER BE Gebruiksaanwijzing DE TELEFON-HORVERSTARKER AT Bedienungsanleitung

Usage conforme	2
Instructions relatives à la sécurité	2
Caracteristiques techniques	6
Description de l'appareil	7
Accessoires fournis	7
Déballage	7
Raccordement téléphonique	8
Rétablit l'alimentation électrique	8
Utilisation	10
Coupure automatique	11
Dépannage	11
Rangement et nettoyage	12
Mise au rebut	13
Garantie et service après-vente	14
Importateur	15

Amplificateur de téléphone KH 5010

Lire attentivement le mode d'emploi avant la première utilisation et le conserver pour une utilisation ultérieure. Lors du transfert de l'appareil à une autre personne, remettez-lui également le mode d'emploi.

Usage conforme

L'amplificateur de téléphone est conçu pour l'amplification du signal de l'amplificateur de téléphone combiné à un téléphone. L'appareil ne convient pas à une utilisation avec des téléphones sans fil. Cet appareil est destiné à un usage domestique et n'est pas destiné à un usage commercial ou industriel.

Risques d'accident!

• Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacité eils, s'ils n'ont pas été surveillés ou initiés au préalable.
• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil
• Diminuez le volume avant d'emettre l'écouteur à l'oreille. Augmentez ensuite le volume si besoin. Evitez toute exposition prolongée ou non nécessaire à des niveaux sonores élevés. Risques de lésions de l'audition.

Danger d'électrocution!

• Branchez un adaptateur secteur exclusivement à une prise de courant installée et mise à la terre de manière réglementaire. La tension secteur doit correspondre aux indications figurant sur la plaque signalétique de l'adaptateur secteur.
• Utilisez un adaptateur secteur stabilisé avec une tension de sortie de 7V =, à 100mA minimum. Au moment de brancher l'adaptateur secteur, veuillez à ce que la polarité de la fiche creuse corresponde aux indications de polarité sur la douille de raccordement de l'appareil.
• Ne faites jamais fonctionner l'appareil si un adaptateur secteur, son cordon ou l'appareil lui-même est endommagé. Faites contrôler ou réparer l'appareil par un technicien qualifié afin d'éviter tout danger.
• N'exposez pas l'appareil à la pluie et ne l'utilisez jamais dans un environnement humide ou mouillé.
• Saisissez toujours l'adaptateur secteur directement pour le retirer de la prise. Ne tirez pas sur le cordon.
• Ne posez aucun objet sur le cordon d'un adaptateur secteur et assurez-vous qu'il ne soit pas coince.
• Ne faites jamais de nœud sur le cordon et ne le liez jamais avec d'autres cordons. Acheminez le cordon de l'adaptateur secteur de telle manière que personne ne puisse marcher ou trébucher dessus.

Dommages sur l'appareil!

• Ne posez pas l'appareil sur des surfaces penchées afin d'éviter une chute sur le sol qui pourrait l'endommager.
• N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil. Il y a en effet un risque certain de surchauffe et de dommage irréparable.

Risque d'explosion

Ne pas jeter de piles dans le feu. Les piles ne se rechargent pas.

• N'ouvre jamais les piles et n'essayez jamais de les souder. Ne court-circuitez jamais les piles. Risque d'explosion et de blessures!
• Si vous n'utilisez pas l'appareil pendant une période prolongée, retirez la pile.
• Contrôlez régulièrement la pile. Les fuites de piles peuvent provoquer des dommages sur l'appareil.
• Remplacez toujours la pile par une autre de type identique.
• En cas de fuite de la pile, mettez des gants de protection. Nettoyez le compartiment à batterie et les contacts de la batterie à l'aide d'un chiffon sec.
• Tenez les piles hors de portée d'enfants en bas âge : risque de manipulation dangereuse, ingestion d'une pile par l'enfant, etc. En cas d'ingestion d'une pile, consultez immédiatement un médecin.

① Remarque:

N'oubliez pas que les pieds caoutchouc de l'appareil peuvent laisser des traces sur des surfaces laquées, sensibles ou traitées. Posez évientuellement un support antidérivant sous les pieds de l'appareil.

Caractéristiques techniques

Le présent appareil a été contrôlé et approuvé en conformité avec les exigences fondamentales et les autres règles pertinentes de la directive CEM 2004/108/EC.

Alimentation électrique :

Fonctionnement sur piles : pile monobloc 9V,

6F22/6LR01

(nonfournie)

Fonctionnement avec un adaptateur secteur (stabilisé) :

Tension d'entrée : 230 V ~ / 50 Hz

Tension de sortie : 7 V -, 100 mA / Θ-Φ

(nonfourni)

Amplification du signal 30 dB maximum

Type de fiche : 4P4C, RJ-9

Dimensions (L × I × H) : 105 × 65 × 25 ~mm

Poids: 73g

Les connexions par fiche RJ décrivent les modèles des connecteurs et des douilles ainsi que leur brochage pour les câbles de télécommunication. La plupart des connexions par fiche RJ sont basées sur des connecteurs modulaires et sont connues sous le nom de connecteur et fiche Western. Un autre nom fait référence au nombre de possibilités de positions de contact ("P" pour positions) et aux contacts effectivement utilisés ("C" pour contacts).

Description de l'appareil

1 Boutons Tone H/L 2 Voyants volume Boutons Volume/ 4 Voyants marche Douille To Handset 6 Bouton MEM 7 Couvercle du compartiment à piles 3 Douille de connexion pour l'adaptateur secteur 7V = 100mA/ Θ - Θ - Θ 9 Douille To Phone 10 Cordon de raccordement 4P4C/RJ-9

Accessoires fournis

• Amplificateur de téléphone Cordon de raccordement 4P4C/RJ-9 Mode d'emploi

Déballage

Sortez l'amplificateur de téléphone de son emballage. Enlevez toutes les sécurités de transport et tout le matériel d'emballage.

Raccordement téléphonique

Raccordez tout d'abord l'amplificateur de téléphone au téléphone avant de mettre l'appareil sous tension. Veillez à raccorder tout d'abord l'écouteur sur l'amplificateur de téléphone, puis l'amplificateur de téléphone au téléphone!

1. Débranchez la fiche du cordon de l'écouteur de la douille de l'écouteur de votre téléphone.
2. Enfichez le cordon de l'écouteur dans la douille To Handset sur l'amplificateur de téléphone.
3. Enfichez une extrémité du cordon de raccordement 4P4C/RJ-9 dans la douille To Phone 9 de l'amplificateur de téléphone et raccordez l'autre extrémité à la douille de l'écouteur du téléphone.

Opération sur piles

Vous pouvez utiliser l'appareil sur pile (non fournie).

1. Ouvrez à cet effet le couvercle du compartiment à piles au bas de l'amplificateur de téléphone.
2. Introduisez une pile monobloc 9 V dans le compartiment à piles. Veillez à respecter la polarité. Assurez-vous que la bande en tissu noire passe sous la pile afin de faciliter le remplacement de la pile.
3. Refermez le compartiment à piles. Le couvercle du compartiment à piles ⑦ doit s'encliqueter de manière audible.

Lorsque la pile est faible, le voyant marche clignote une fois l'écouteur raccroché sur l'appareil. Vous nevez replacer la pile dans ce cas.

Raccordement de l'adaptateur secteur

Vous pouvez utiliser l'appareil à l'aide d'un adaptateur secteur (non fourni) correspondant aux spécifications "Caractéristiques techniques".

1. Enfichez à cet effet la fiche de l'adaptateur secteur dans la douille de raccordement 8 de l'appareil.
2. Enfichez ensuite l'adaptateur secteur dans une prise électrique à 230V/50Hz

Réglage du volume

Le volume peut être réglé sur 8 niveaux.

• Pressez plusieurs fois en cours d'appui sur le bouton

Volume - ③ pour baisser le volume, ou sur le bouton

Volume + 3 pour augmenter le volume.

Lorsque vous sélectionnez les niveaux 7 et 8, les trois voyants volume 2 s'allument. Lorsque vous sélectionnez les niveaux 1 et 2, chaque voyant volume 2 n'est allumé.

Attention:

Diminuez le volume avant d' mettre l'écouteur à l'oreille. Pressez pour cela plusieurs fois sur le bouton Volume- ③ jusqu'à ce qu'un seul voyant de volume reste allumé.

Réglage du son

• Pressez pendant un appel une fois sur le bouton Tone H pour augmenter les aigus ou sur le bouton Tone L pour augmenter les graves.

Enregistrement des paramètres

Lorsque vous décrochez l'écouteur, le volume est réglé sur le niveau 4 et l'amplification des aigus est prédéfinie.

• Réglez le volume au niveau avant d'enregistrer un réglage de base.
• Maintenez le bouton MEM 6 enfoncé pendant quelques secondes.

La configuration du volume est enregistrée et peut être rappelée à tout instant en pressant sur le bouton MEM ⑥.

Coupure automatique

Lorsque l'écouteur est raccroché, l'appareil s'éteint automatiquement au bout de 5 secondes.

Remarque:

Si votre téléphone utilise un autocommutateur, la désactivation automatique peut ne pas fonctionner dans certains cas. Retirez alors la pile une fois l'appareil éteint, afin d'éviter qu'elle ne se décharge.

Les diodes ne s'allument pas.

• La pile est déchargée ou a été insérée avec une polarité incorrecte.
• L'amplificateur de téléphone n'est pas raccordé correctement.
• Vérifiez la pile. Remplacez-la si besoin.
• Vérifiez les raccordements.

Pas de son.

Le volume est réglé au minimum. - L'amplificateur de téléphone n'est pas raccordé correctement. - Augmentez le volume. - Vérifiez les raccordements.

Rétablissement de la configuration usine de l'appareil.

Retirez la pile du compartiment à piles et réinsérez-la après 2 minutes environ.

Rangement et nettoyage

Rangez l'appareil dans un endroit sec et à l'abri du gel. - Si vous ne vous servez pas de l'appareil pendant une période prolongée, sortez sa pile du compartiment à piles. - Nettoyez l'appareil avec un chiffon sec et doux. - N'utilisez pas de produits de nettoyage chimiques ou abrasifs. Car vous risquez d'endommager le boîtier.

L'appareil ne doit jamais être jeté avec les ordures ménagères normales. Cet appareil est soumis aux impératifs de la directive française 2002/96/EC.

Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur.

En cas de doutes, contactez votre organisation de recyclage.

Mettre au rebut les piles/batteries

Les piles/batteries ne doivent pas être jetés avec les ordures ménagères. Chaque consommateur est légalement obligé de remettre les piles/batteries à un point de collecte de sa commune/son quartier ou dans le commerce.

Cette obligation vise à permettre la mise au rebut des piles/batteries dans le respect de l'environnement. Ne rejetez que des piles/batteries à l'état déchargé.

Veillez à assurer une élimination écologique des matériaux d'emballage.

Garantie et service après-vente

Cet appareil est garanti 3 ans à partir de la date d'achat.

L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat.

Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

Cette garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, et ne couvre pas les éléments d'usure ou les dommages subsis par des éléments fragiles, par ex. le commutateur ou les piles. Le produit est exclusivement destiné à un usage et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente autorisé. Cette garantie ne constitue pas une restriction de vos droits légaux.

FR Kompernass Service France

Tel.: [phone]

e-mail: [e-mail]

BE Kompennass Service Belgium

Tel.: [phone]

e-mail: [e-mail]

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
