KH 5010 TELEPHONE AMPLIFIER - Telefonverstärker TRONIC - Kostenlose Bedienungsanleitung

Produkttyp	Kabelgebundener Telefonverstärker
Marke	TRONIC
Modell	KH 5010 TELEPHONE AMPLIFIER
Abmessungen (L × B × H)	105 × 65 × 25 mm
Gewicht	73 g
Stromversorgung	9V-Blockbatterie (6F22/6LR01) oder Netzteil 7V / 100 mA (nicht im Lieferumfang)
Maximale Verstärkung	30 dB
Anschlüsse	RJ-9 Buchsen (4P4C) für Hörer und Telefon
Lautstärkeregelung	8 Stufen mit LED-Anzeige
Klangregelung	Höhen (Tone H) oder Tiefen (Tone L)
Lautstärkespeicher	Ja, mit MEM-Taste
Automatische Abschaltung	Nach 5 Sekunden wenn der Hörer aufgelegt wird
Kompatibilität	Kabelgebundene Telefone mit abnehmbarem Hörer (nicht schnurlos kompatibel)
Mitgeliefertes Zubehör	Anschlusskabel 4P4C/RJ-9, Bedienungsanleitung
Reinigung	Trockenes, weiches Tuch, ohne Chemikalien
Garantie	3 Jahre bei bestimmungsgemäßer Verwendung
Kundendienst	Kompernass Service Frankreich 0800 808 825 / [e-mail]
Verwendung	Haushalt (gewerbliche oder industrielle Nutzung ausgeschlossen)

Häufig gestellte Fragen - KH 5010 TELEPHONE AMPLIFIER TRONIC

Wie schließe ich den Telefonverstärker an?

Trennen Sie den Hörer vom Telefon, stecken Sie ihn in die Buchse To Handset des Verstärkers. Verbinden Sie dann die Buchse To Phone des Verstärkers mit dem Telefon über das mitgelieferte RJ-9 Kabel.

Welche Batterie verwenden?

Verwenden Sie eine 9V-Blockbatterie Typ 6F22 oder 6LR01 (nicht im Lieferumfang). Beachten Sie die Polarität im Fach.

Kann ich ein Netzteil verwenden?

Ja, ein stabilisiertes Netzteil 7V / 100 mA mit Hohlstecker (Polarität Θ-Φ) ist kompatibel (nicht im Lieferumfang). Schließen Sie es an die vorgesehene Buchse an.

Wie stelle ich die Lautstärke ein?

Drücken Sie während eines Anrufs mehrmals die Taste Volume+ oder Volume-. Die Stufe wird durch die LED-Anzeigen angezeigt (1 bis 8 Stufen).

Warum leuchten die Anzeigen nicht?

Überprüfen Sie die Batterie (entladen oder falsch eingelegt) oder die Anschlüsse. Bei Verwendung des Netzteils stellen Sie sicher, dass es angeschlossen ist und funktioniert.

Was tun, wenn ich keinen Ton höre?

Erhöhen Sie die Lautstärke mit der Taste Volume+. Überprüfen Sie, ob alle Kabel richtig angeschlossen sind (Hörer und RJ-9 Kabel).

Funktioniert der Verstärker mit einem schnurlosen Telefon?

Nein, das Gerät ist nur für kabelgebundene Telefone mit abnehmbarem Hörer ausgelegt. Es ist nicht für schnurlose Telefone geeignet.

Wie setze ich das Gerät zurück?

Entnehmen Sie die Batterie aus dem Fach, warten Sie etwa 2 Minuten und setzen Sie sie wieder ein. Dadurch werden die Werkseinstellungen wiederhergestellt.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, um das Gehäuse nicht zu beschädigen.

Was deckt die Garantie ab?

Die 3-jährige Garantie deckt Material- und Herstellungsfehler ab. Sie deckt nicht normale Abnutzung, Batterien oder Schäden durch unsachgemäße Verwendung.

BEDIENUNGSANLEITUNG KH 5010 TELEPHONE AMPLIFIER TRONIC

KOMPERNASS GMBH·BURGSTRASSE 21·D-44867 BOCHUMwww.kompernass.comID-Nr.: KH5010-12/2008-V3

Sommaire

De LED's branden nicht.

Inhaltsverzeichnis	Seite
Bestimmungsgemäßer Gebrauch	32
Sicherheitshinweise	32
Technische Daten	36
Gerätebeschreibung	37
Lieferumfang	37
Auspacken	37
Anschluss an das Telefon	38
Spanningsversorgung herstellen	38
Bedienung	40
Automatische Abschaltung	41
Fehlerbehebung	41
Aufbewährung und Reinigung	42
Entsorgen	42
Garantie und Service	43
Importeur	45

TELEFON-HÖRVERSTÄRKER KH 5010

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Bestimmungsgemäß Gerbrauch

Der Telefonhörverträker ist zum Verträken des Telefonhörersignals in Verbindung mit einem Telefon konzipiert. Das Gerät ist nicht zur Verwendung mit Schnurlosen Telefonen geeignet. Dieses Gerät ist nur für private Zwecke bestimmt undarf nicht fur gewerbliche oder industrielle Zwecke verwendet werden.

Sicherheitshinweise

Verletzungsgefahr!

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Regeln Sie die Lautstärke herunter, bevor Sie den Hörer ans Ohr halten. Regeln Sie die Lautstärke dann nach Bedarf hoch. Vermeiden Sie eine anhaltende oder nicht notwendige Aussetzung an hohe Lautstärkeniveauaus. Dies kann zu Gehörschäden führen.

Gefahr eines elektrischen Schlages!

• Schlieben Sie einen Netzadapter nur an eine vorschfristmäßig installierte Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Netzadapters übereinstimmen.
• Verwenden Sie einen stabilisierten Netzadapter mit einer Ausgangsspannung von 7 V ---, der mindestens 100 mA liefert. Achten Sie beim Anschluss eines Netzadapters daraufuf, dass die Polarität des Hohlsteckers mit der Polaritätsan-gabe an der Anschlussbuchse des Gerätes übereinstimmt.
• Betreiben Sie das Gerät nicht, wenn ein ggf. verwendeter Netzadapter, dessen Kabel oder das Gerät selbst beschädigt ist. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen und ggf. reparieren, um Gefährdungen zu vermeiden.

• Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es auch niemals in feuchter oder nasser Umgebung.

• Fassen Sie einen Netzadapter immer direkt an, wenn Sie ihn aus der Steckdose nehmen wollen. Ziehen Sie nicht am Kabel.

• Stellen Sie keine Gegenstände auf das Kabel eines Netzadapters und acht den Sie darauf, dass es nicht eingeklemmt wird.
• Machen Sie niemals einen Knoten in das Kabel und binden Sie es nicht mit anderen Kabeln zusammen. Legen Sie ein Netzadapterkabel so, dass niemand darauf tritt oder darüber stolpert.

A Schaden am Gerät!

• Stellen Sie das Gerät nicht auf schräge Oberflächen, sonst können es abrutschen, auf den Boden fallen und dadurch beschädigt werden.
• Stellen Sie das Gerät nicht an Orten auf, die direkter Sonnenstrahlung ausgesetzt sind. Andernfalls kann es überhitzen und irreparabel beschädigt werden.

Umgang mit Batterien

Explosionsgefahr!

Werfen Sie keine Batterien ins Feuer. Laden Sie Batterien nicht wieder auf.

• Öffnen Sie die Batterieniemals, loten oder schweiben Sie Batterienie. Schlieben Sie Batterieniemals kurz. Es be-steht Explosions- und Verletzungsgefahr!

• Wenn Sie das Gerät langere Zeit nicht benutzen, entnehmer Sie die Batterie.

• Überprüfen Sie regelmäßig die Batterie. Auslaufende Batterien können Beschädigungen am Gerät verursichen.
• Ersetzen Sie stets die Batterie durch denselben Typ.
• Bei ausgelaufen Batterien, ziehen Sie Schutzhandschuhe an. Reinigen Sie das Batteriefach und die Batteriekontakte mit einem trockenen Tuch.
• Batterien)durfen nicht in die Hände von Kindern gelangen. Kinder konnten Batterien in den Mund behmen und verschlucken. Sollte eine Batterie verschluckt worden sein, suchen Sie sofort einen Arzt auf.

① Hinweis:

Beachten Sie, dass die GummifüBe des Gerätes auf lackierten, empfindlichen oder behandelten Oberflächen Spuren hinterlassen können. Legen Sie gegebenenfalls eine rutschfeste Unterlage unter die FüBe des Gerätes.

Technische Daten

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC.

Spannungsversorgung:

Batteriebetrieb:

9V-Blockbatterie, 6F22/6LR61 (nicht mitgeliefert)

Betrieb mit Netzadapter (stabilisiert):

Eingangsspannung:

230 V ~ / 50 Hz

Ausgangsspannung:

7V=100mA/

(nicht mitgeliefert)

Signalverständung:

max. 30 dB

Steckertype:

4P4C,RJ-9

Abmessungen (L× B× H)

105 × 65 × 25 ~mm

Gewicht:

73g

RJ-Steckerverbindungen beschreiben die Bauformen von Steckern und Buchsen sowie deren Kontaktbelegungen für Telekommunikationsverkabelungen. Die meisten RJ-Steckerverbindungen basieren auf Modularsteckern und werden umgangssprachlich auch als Western-Stecker bzw. -Buchse bezeichnet. Eine weitere Art der Bezeichnung ist die der Anzahl von möglichen Kontaktpositionen ("P" für Positions) und den tatsächlich bestückten Kontakten ("C" für Contacts).

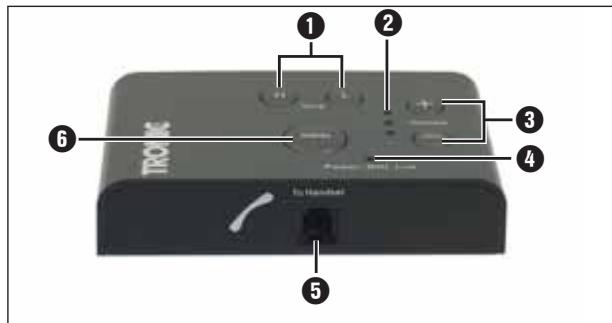

Gerätebeschreibung

1 Tasten Tone H/L
Lautstärke LEDs
3 Tasten Volume/
4 Betriebs-LED
Buchse To Handset
6 Taste MEM

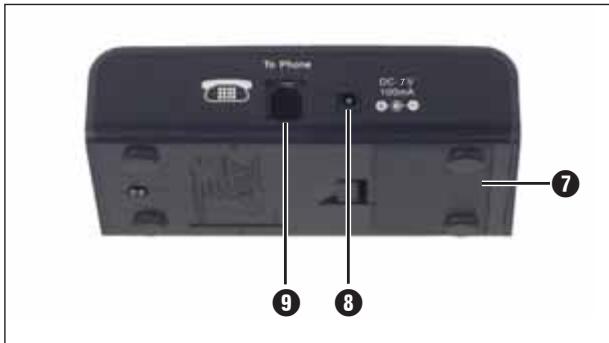

7 Batteriefachdeckel
Anschlussbuchse für Netzadapter 7V = = = 100mA / - +
Buchse To Phone

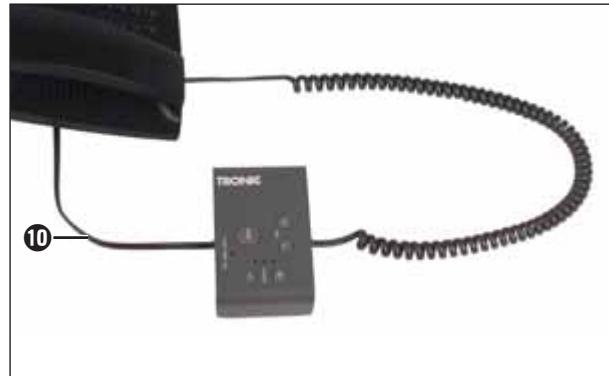

10 4P4C/RJ-9-Anschlusskabel

Lieferumfang

• Telefonhörverträker
  4P4C/RJ-9-Anschlusskabel
  Bedienungsanleitung

Auspacken

Entnehmen Sie den Telefonhörversteller aus der Verpackung. Entfernen Sie alle Transportsicherungen und Verpackungsmaterialien.

Anschluss an das Telefon

① Hinweis:

Verbinden Sie zuerst den Telefonhörversteller mit dem Telefon, bevor Sie die Spanningsversorgung herstellen. Achten Sie daraufauf, immer zuerst den Hörer an den Telefonhörversteller und dann den Telefonhörversteller ans Telefon anzuschlieben!

1. Nehmen Sie den Stecker des Hörerkabels aus der Hörerbuchse Ihr's Telefons.
2. Stecken Sie den Stecker des Hörerkabels in die Buchse To Handset 5 am Telefonhörversteller.
3. Stecken Sie ein Ende des 4P4C/RJ-9-Anschlusskabels in die Buchse To Phone am Telefonhörversteller und verbinden Sie das andere Ende mit der Hörerbuchse am Telefon.

Spannungsversorgung herstellen

Batteriebetrieb

Sie können das Gerät mit einer Batterie (nicht mitgeliefert) betreiben.

1. Öffnen Sie dazu den Batteriefachdeckel ⑦ auf der Unter-ndeite des Telefonhörverstärkers.
2. Legen Sie eine 9V-Blockbatterie in das Batteriefach. Achten Sie auf die richtige Polung. Achten Sie darauf, dass sich

der Schwarze Textilstreifen unter der Batterie befindet, um den Batteriewechsel zu erleichtern.

1. Schlieben Sie das Batteriefach. Der Batteriefachdeckel 7 muss hörbar einrasten.

Hinweis:

Bei schwacher Batterie blinkt bei aufgelegtem Hörer die Betriebs-LED 4 am Gerät. Wechseln Sie in thisem Fall die Batterie.

Netzadapter anschließen

Sie können das Gerät mit einem Netzadapter (nicht mitgelie-fert) betreiben, der den im Abschnitt "Technische Daten" genannten Spezifikationen entspricht.

1. Stecken Sie dazu den Stecker des Netzadapters in die Anschlussbuchse 8 am Gerät.
2. Stecken Sie dann den Netzadapter in eine ordnungsgemäß angeschlossene Netzsteckdose mit 230V /50Hz

Lautstärke einstellen

Die Lautstärke ist in 8 Stufen einstellbar.

• Drücken Sie während eines Telefonates mehrmals die Taste Volume - ③, um die Lautstärke zu verringern bzw. die Taste Volume + ③, um die Lautstärke zu erhöhen.

Bei den Stufen 7 und 8 leuchten alle drei Lautstärke-LEDs auf. Bei den Stufen 1 und 2 leuchtet keine Lautstärke-LED

Achtung:

Regeln Sie die Lautstärke herunter, bevor Sie den Hörer ans Ohr halten. Drücken Sie dazu mehrmals die Taste Volume - 3, bis nur noch eine Lautstärke-LED 2 leuchtet.

Ton einstellen

• Drücken Sie während eines Telefonates einmal die Taste Tone H 1, um die Höhen zu verstärken bzw. die Taste Tone L 1, um die Tiefen zu verstärken.

Einstellungen speichern

Beim Aufnahme des Hörers ist die Lautstärke auf Stufe 4 und die Verständung der Höhen voreingestellt.

• Wenn Sie eine andere Grundeinstellung speichern möhen, stellen Sie zunachst die gewünschte Lautstärke ein.

• Halten Sie die Taste MEM 6 für etwa zwei Sekunden lang gedrückt.

Die Einstellung der Lautstärke ist nun gespeichert und kann jederzeit wieder aufgerufen werden, indem Sie die Taste MEM 6 drücken.

Automatische Abschaltung

Bei aufgelegtem Hörer schaltet sich das Gerät automatisch nach etwa 5 Sekunden aus.

Hinweis:

Wenn Ihr Telefon über eine Nebenstellenanlage betrieben wird, Funktioniert die automatische Abschaltung unter Umständen nicht. In dieser Fall muss die Batterie bei Nichtbetrieb entnommen werden, um ein Entladen zu verhindern.

Fehlerbehebung

Die LEDs leuchten nicht.

Die Batterie ist leer oder verpolt eingelegt.
- Der Telefonhörversteller ist nicht richtig angeschlossen.
- Überprüfen Sie die Batterie und wechseln Sie sie gegebenenfalls.
- Überprüfen Sie die Anschlüsse.

Kein Ton.

Die Lautstärke ist auf ein Minimum eingestellt.
- Der Telefonhörversteller ist nicht richtig angeschlossen.

• Erhöhen Sie die Lautstärke.
• Überprüfen Sie die Anschlüsse.

Gerät in den Auslieferungszustand zurücksetzen.

Entfernen Sie die Batterie aus dem Batteriefach und legen Sie sie nach etwa 2 Minuten erneut ein.

Aufbewährung und Reinigung

• Bewahren Sie das Gerät an einem trockenen und frostfreien Ort auf.
• Wenn Sie das Gerät für längerere Zeit nicht benutzen, entfern den Sie die Batterie aus dem Batteriefach.
• Reinigen Sie das Gerät mit einem trockenen, weichen Tuch.
• Benutzen Sie keine chemischen oder scheuernden Putzmittel. Sie können das Gehäuse beschädigen.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Batterien / Akkus entsorgen

Batterien / Akkus)dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien / Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugegeben.

These Verpflichtung dient dazu, dass Batterien / Akkus einer umweltschonenden Entsorgung zugeführrt werden können.

Geben Sie Batterien / Akkus nur im entladenen Zustand zurück.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie und Service

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleibteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.

DE

Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preis e aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH
BURGSTRASSE 21
D-44867 BOCHUM
www.kompernass.com
