KH 3002 MOBILE POWER SUPPLY - Alimentation mobile TRONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	TRONIC
Modèle	KH 3002
Type	Station d'énergie mobile
Batterie	Gel 12 V, 7 Ah
Tensions de sortie (douilles basse tension)	3 V, 4,5 V, 6 V, 9 V, 12 V (non stabilisé)
Courant max sortie basse tension	1 A
Prise allume-cigare	12 V, 10 A
Connexions à vis	12 V, 10 A (non protégées, toujours sous tension)
Entrée de charge	12 V CC (via bloc secteur ou adaptateur auto)
Bloc secteur	Entrée 230 V ~ 50 Hz, sortie 12 V / 500 mA
Adaptateur automobile	12 V, avec fusible câble 1 A
Fusible rond	T2A 250 V (2 A)
Fusible plat	C10 (10 A)
Indicateurs LED	OUTPUT (vert plein, rouge vide) et CHARGE (rouge marche, vert plein)
Interrupteur principal	CHA / OFF / ON
Accessoires fournis	Sangle de transport, bloc secteur, adaptateur auto, câble adaptateur, 5 connecteurs
Utilisation	Intérieur, sec, éviter sources de chaleur et d'humidité
Nettoyage	Chiffon légèrement humide, pas de nettoyants agressifs
Rangement	Recharger avant stockage, lieu sec, recharger après 6 mois max
Garantie	3 ans
Importateur	KOMPERNASS GMBH, Burgstrasse 21, 44867 Bochum, Allemagne

FOIRE AUX QUESTIONS - KH 3002 MOBILE POWER SUPPLY TRONIC

Comment charger complètement la station d'énergie ?

Placez l'interrupteur principal sur CHA. Branchez le bloc secteur fourni sur une prise 230 V et reliez-le à l'entrée DC-INPUT. La LED rouge 'Marche' s'allume. Lorsque la LED verte 'Plein' brille franchement, la charge est terminée.

Puis-je recharger la station avec un adaptateur allume-cigare ?

Oui, utilisez l'adaptateur automobile fourni. Branchez-le d'abord sur la station (DC-INPUT), puis sur la prise 12 V du véhicule. Mettez l'interrupteur sur CHA. La charge nécessite que le moteur du véhicule tourne.

Comment savoir si la batterie est vide ?

Lorsque la LED rouge 'Vide' dans le champ OUTPUT s'allume, il est temps de recharger. Rechargez immédiatement pour éviter une décharge profonde qui réduirait la capacité.

Quels appareils puis-je brancher sur les douilles basse tension ?

Les douilles 3-12 V sont adaptées aux appareils consommant moins de 1 A, comme les petits équipements électroniques. Respectez la polarité et choisissez la bonne tension.

Comment utiliser la prise allume-cigare ?

Branchez la fiche 12 V de votre appareil dans la prise 12 V/10 A. Assurez-vous que la polarité est correcte. Mettez l'interrupteur sur ON. La LED verte 'Plein' confirme l'alimentation.

Que faire si aucune LED ne s'allume après mise en marche ?

Vérifiez le fusible plat 10 A (C10) à l'arrière et le fusible rond 2 A (T2A 250 V) à l'avant. Remplacez les fusibles défectueux par des fusibles de même valeur.

Puis-je utiliser les connexions à vis pour des appareils à fort courant de démarrage ?

Oui, les connexions à vis supportent jusqu'à 10 A et ne sont pas protégées par fusible. Elles sont sous tension en permanence. Idéales pour aspirateurs ou petites perceuses 12 V.

Comment nettoyer la station d'énergie ?

Mettez l'interrupteur sur OFF et débranchez tous les câbles. Utilisez un chiffon légèrement humide pour essuyer les surfaces. Ne jamais plonger l'appareil dans l'eau.

Comment stocker l'appareil sur une longue période ?

Mettez l'interrupteur sur OFF, débranchez les câbles. Chargez complètement la batterie, puis rangez-la dans un endroit sec. Rechargez-la au moins tous les 6 mois.

Que faire si le fusible de l'adaptateur automobile saute ?

Ouvrez le capuchon du fusible sur le câble de l'adaptateur et remplacez-le par un fusible T1A 250 V (1 A). Si le problème persiste, l'appareil alimenté est peut-être défectueux.

MODE D'EMPLOI KH 3002 MOBILE POWER SUPPLY TRONIC

Mise en service 4

Recharger à l'aide du bloc d'alimentation 4 Recharger à l'aide de l'adaptateur automobile 4

Alimentation par le biais de douilles à tension (max. 1 a) 5

Procéder aux raccordements 5 Mise sous tension électrique 6 Mise hors tension électrique 6 Défaillances potentielles en cas de non fonctionnement 6

Alimentation électrique par la prise 10 a (prise allume-cigare) 6

Procéder aux raccordements 7 Mise sous tension électrique 7 Mise hors tension électrique 7 Erreurs potentielles en cas de non fonctionnement 7

Alimentation électrique par les connexions à vis 8

Procéder aux raccordements par la fiche banane 8 Procéder aux raccordements par les extrémités dénudées d'un branchement fixe 8 Procéder aux raccordements par fil volant 9

Fusibles 9

Remplacer le fusible rond 9 Remplacer le fusible plat 9 Remplacer le fusible sur câble 9

Importateur 11

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. En cas de cession de l'appareil à une autre personne, remettez-lui également le mode d'emploi.

Finalité de la machine

La station d'énergie est destinée à l'alimentation électrique mobile d'appareils à basse tension dont la consommation n'excède pas 10 A. L'appareil est uniquement prévu pour l'usage gratuit et pas pour l'usage dans le cadre d'applications commerciales ou industrielles.

N'utilisez pas l'appareil pour des applications dans le cadre desquelles une coupure de courant pourrait entraîner des dommages, par ex. dans les techniques médicales, les applications aéronautiques ou aérospatiales, etc...

Déballage

1. Prélevez la station d'énergie et les accessoires de l'emballage.
2. Enlevez les bandes adhésives, les films et les cales pour le transport.

Attention!

Ne laissez pas jouer les enfants avec les films. Il y a risque d'étouffement!

Vérifier le contenu de la livraison

Veuillez vérifier le contenu de la livraison et sa complétude et l'absence de tous dommages.

Les éléments suivants font partie de la livraison :

1 station d'énergie KH 3002 1 sangle de transport 1 bloc d'alimentation 1 adaptateur automobile 1 câble adaptateur 5 connecteurs d'adaptateur

Station d'énergie

Alimentation batterie gel: 12V = - / 7Ah

Douilles à basse tension: 3V = - / 4,5V = -

$$ \begin{array}{l} 6 \mathrm {V} = - / 9 \mathrm {V} = - / \ 1 2 \mathrm {V} = = \ n o n \quad s t a b i l i s e / 1 A \ \end{array} $$

Prise allume-cigare :

Connexions à vis:

$$ \begin{array}{l} 1 2 \mathrm {V} = / 1 0 \mathrm {A} \ 1 2 \mathrm {V} = / 1 0 \mathrm {A} \ \text {u n} \max. \text {d e} 2 \min. \ \end{array} $$

Bloc d'alimentation

Alimentation électrique : 230 V ~ / 50 Hz

Tension de sortie : 12 V / 500 mA

Classe de protection : IP /

Modèle: ZJF-DC120V050

8 Arrière

1 Sangle de transport • Interrupteur principal (CHA/OFF/ON) 3 Sortie 12 V/10 A Douilles à basse tension (3 V/4,5 V/6 V/9 V/12 V) 5 Voyants lumineux OUTPUT (LED rouge "Vide"/LED verte "Plein") 6 Voyants lumineux CHARGE (LED rouge "Marche"/LED verte "Plein") Fusible rond 2 A (T2A 250 V) Fusible plat 10 A (C10) 9 Connexions à vis 12 V / 10 A 10 Compartiment de rangement pour câble adaptateur 11 Compartiment de rangement pour fiche adaptatrice Douille de charge DC-INPUT

Θ Adaptateur automobile Fiche adaptatrice Fiche creuse 3,5 mm 14 Fiche creuse 5 mm Fiche creuse 5,5 mm 16 Fiche jack 2,5 mm Fiche jack 3,5 mm Câble adaptateur F Bloc d'alimentation

Consignes de sécurité

L'appareil est uniquement approprié pour l'usage à l'intérieur.

• Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable.
• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
• Contrôlez l'appareil et tous les accessoires en vue de dommages apparents. La sécurité de l'appareil ne peut être garantie que si ce dernier est en parfait état.
• Le bloc d'alimentation doit toujours être facilement accessible, afin qu'en cas d'urgence, l'appareil puisse rapidement être débranché de l'alimentation secteur.

Afin d'éviter tout danger de mort par électrocution:

• Branchez le bloc d'alimentation uniquement dans une prise secteur installée et mise à la terre en bonne et due forme. La tension secteur doit correspondre aux indications figurant sur la plaque signalétique du bloc d'alimentation électrique. Utilisez exclusivement le bloc d'alimentation qui vous a été fourni.

Lorsque vous remplacez le bloc d'alimentation, replacez-le exclusivement par un exemplaire du même modèle. - Faites immédiatement remplaçer un bloc d'alimentation ou un câble de raccordement endommagé par des spécialistes agréés ou par le service après-vente, pour éviter tous risques. - Ne plongez jamais l'appareil et le bloc d'alimentation dans de l'eau. Essuyez la poussière avec un tissu éventuellement humidifié. - N'exposez pas l'appareil à la pluie et ne l'utilisez jamais dans un environnement humide ou mouillé. - Veillez à ce que la conduite de raccordement ne soit jamais humide ou mouillée pendant le fonctionnement. - Il est interdit d'ouvrir le boîtier de l'appareil et de le réparer. Dans ce cas, la sécurité n'est plus assurée et vous perdez le bénéfice de la garantie. - Protégez l'appareil à l'encontre de gouttes d'eau et d'éclaboussures. Par conséquent, ne posez pas sur l'appareil des objets contenant des liquides (par ex. des vases). - Si de l'eau venait à pénétrer dans la station d'énergie ou dans le bloc d'alimentation ou que ces derniers venaient à tomber dans l'eau, des dommages irréparables peuvent se produire et il y a un risque de choc électrique!

Pour éviter tout risque d'incendie par court-circuit électrique:

Assurez-vous qu'il n'y a aucun risque de court-circuitage des connexions à vis, par ex. par des fils volants. Pour raison de fonctionnalité, ces connexions ne sont pas protégées - des courants importants peuvent donc circuler (plus de 15 A). - N'utilisez pas l'appareil à proximité de surfaces chaudes. - N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil. Il y a en effet un risque certain de surchauffe et de dommage irréparable. - Pendant l'exploitation, ne laissez jamais l'appareil sans surveillance.

• N'opérez pas la station d'énergie à proximité immédiate de sources de chaleur telles que des fours, radiateurs soufflants (dans la voiture : à proximité des ventilateurs), et d'appareils similaires ! L'exposition à la chaleur peut entraîner la surchauffe de l'appareil et la fonte de pièces en plastique, entraînant des dommages irréparables sur la station d'énergie !

En cas de surchauffe, la station d'énergie peut être endommagée de manière irréparable et il y a par ailleurs un risque d'incendie !

L'appareil ne doit pas être placé à proximité immédiate de matériaux inflammables tels que des rideaux, des liquides inflammables, etc. - Ne posez pas de sources de flammes nues libres sur l'appareil, comme des bougies, par exemple.

Risques de blessures!

• Tenez la conduite de raccordement et l'appareil hors de portée des enfants. Les enfants sous-estiment fréquemment les risques émanant des appareils ELECTRIQUES. Veillez à ce que l'appareil soit posé sur une surface stable.
• Si l'appareil est tombé ou est endommagé, vous ne devez pas le remettre en fonctionnement. Faites inspecter et réparer, le cas échéant, l'appareil par des techniciens spécialisés et qualifiés.

Mise en service

La station d'énergie est livrée avec un accu faiblement chargé. Avant le premier usage, il doit être chargé.

Attention!

La capacité de l'accu peut être considérablement réduite, lorsque vous utilisez la station d'énergie sans l'avoir au préalable complètement chargée !

• Avant usage, assurez-vous que la station d'énergie, de même que le câble adaptateur et le bloc d'alimentation se trouvent tous dans un état irréprochable.

N'utilisez pas de câble de raccordement endommagé. Risque de court-circuit!

Recharger à l'aide du bloc d'alimentation

Éviter toutes flammes et étincelles. Garantir une aération suffisante en cours de charge.

1. Enfichez la fiche de l'appareil du bloc d'alimentation F dans la douille de charge DC-INPUT 2 au dos de l'appareil.
2. Enfichez le bloc d'alimentation F dans une prise secteur. La tension secteur doit correspondre aux indications figurant sur la plaque signalétique du bloc d'alimentation électrique.
3. Mettez l'interrupteur principal 2 à l'avant de l'appareil en position "CHA" pour charger la station d'énergie.
4. Au cours du processus de charge, la LED rouge "Marche" 6 est allumée dans le champ CHARGE.
5. Lorsque la station d'énergie est entièrement chargée, la LED verte "Plein" 6 s'allume faiblement dans le champ CHARGE.

Dès qu'elle brille franchement, vous pouvez à nouveau recharger le bloc d'alimentation F. La LED rouge "Marche" 6 reste allumée, jusqu'à ce que vous mettiez l'interrupteur principal 2 en position "OFF".

Recharger à l'aide de l'adaptateur automobile

Vous pouvez également recharger la station d'énergie à l'aide de l'adaptateur automobile ⑤ fourni en vous branchant sur la tension de bord de 12 V d'une voiture ou d'un bateau de sport :

1. Enfichez la fiche de l'appareil de l'adaptateur automobile C dans la douille de charge 12 au dos de l'appareil.
2. Enfichez ensuite la fiche 12-V de l'adaptateur automobile dans la prise 12-V ou dans la prise allume-cigare de la voiture.

Il est important de suivre l'ordre indiqué ci-dessus, pour éviter tout risque de court-circuitage en cas de contact accidentel de la fiche de l'appareil avec la masse du véhicule.

1. Mettez l'interrupteur principal 2 à l'avant de l'appareil en position "CHA" pour démarrer la charge de la station d'énergie.
2. Au cours du processus de charge, la LED rouge "Marche" 6 est allumée dans le champ CHARGE.
3. Lorsque la station d'énergie est entièrement chargée, la LED verte "Plein" 6 s'allume faiblement dans le champ CHARGE.

Dès qu'elle brille franchement, vous pouvez à nouveau retirer l'adaptateur automobile ⑥. La LED rouge "Marche" ⑥ reste allumée, jusqu'à ce que vous mettiez l'interrupteur principal ② en position "OFF".

① Remarque!

Le processus de charge n'a lieu que lorsque la tension de charge est supérieure à celle de l'accu. Dans le cas d'un véhicule dont le moteur est à l'arrêt, ce n'est souvent pas le cas. Voilà pourquoi, la charge ne peut s'effectuer qu'à partir du moment où le moteur est en marche.

Prudence!

Assurez-vous que l'appareil à alimenter et la station d'énergie sont éteints, avant de procéder aux raccordements. Pour ce faire, mettez l'interrupteur principal 2 en position "OFF" (position intermédiaire). Vous évitez ainsi tous dommages par défauts de raccordement.

Procéder aux raccordements

Dans l'ensemble, 5 douilles à BASSE TENSION 4 de 3 - 12 V sont disponibles pour l'alimentation électrique d'appareils affichant une consommation électrique allant jusqu'à un max. d'1 A:

1. Enfichez le câble adaptateur E dans la douille à basse tension 4, qui correspond à la tension nécessaire pour l'appareil à alimenter.
2. Sélectionnez la fiche adaptatrice adaptée pour l'entrée de l'appareil à alimenter.

Prudence!

Assurez-vous que les polarités "Plus" et "Moins" sont bien respectées. Sinon, votre appareil peut être endommagé!

1. Enfichez la fiche adaptatrice ① et le cable adaptateur ② de telle manière que le Plus et le Moins correspondent au marquage au niveau de la prise de votre appareil.

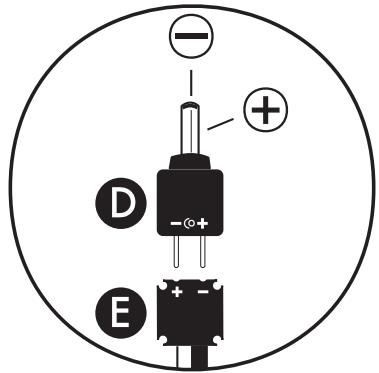

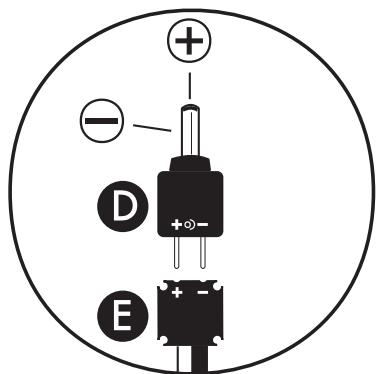

Polarité de la fiche adaptatrice:

• Si la fiche adaptatrice D est enchiée sur le cable adaptateur E en respectant le Plus sur le Plus et le Moins sur le Moins, le Plus se trouve en haut ou à l'intérieur et le Moins en bas ou à l'extérieur au niveau des fiches adaptatrices D.

• Si la fiche adaptatrice D est enchiée avec le marquage contraire (+ et -) sur le cable adaptateur E, le Plus se trouve à l'extérieur et le Moins à l'intérieur au niveau des fiches adaptatrices D.

Mise sous tension électrique

1. Mettez l'interrupteur principal 2 en position "ON" - L'appareil raccordé par le biais du câble adaptateur 3 est alimenté en électricité.
2. Aussi longtemps qu'il y a suffisamment d'énergie à disposition pour l'appareil à alimenter, la LED verte "Plein" ⑤ est allumée dans le champ OUTPUT.
3. S'il n'y a plus assez d'énergie à disposition pour l'appareil à alimenter, la LED rouge "Vide" ⑤ s'allume dans le champ OUTPUT.

Prudence!

Rechargez uniquement l'accu, lorsque la LED "Vide" 5 est allumée. Sinon, vous parviendrez à la décharge totale, provoquant une perte considérable en capacité de charge de l'accu.

Mise hors tension électrique

1. Eteignez l'appareil à alimenter.
2. Mettez l'interrupteur principal 2 de la station d'énergie en position "OFF" (position intermédiaire).

Vous évitez ainsi que l'électricité continue de circuler, alors que la fiche est retirée. Les appareils sensibles y réagissant parfois avec des défaillances.

1. Tirez les fiches du câble adaptateur ⑤ tant au niveau de l'appareil qu'au niveau de la station d'énergie.

Défaillances potentielles en cas de non fonctionnement

• Si après la mise en marche, aucune des deux LEDs n'est allumée, c'est queeventuellement le fusible 10 A de la station d'énergie est défectueux. Le remplacement des fusibles est décrit dans le chapitre "Fusibles".
• Si après la mise en marche, l'une des LED de la station d'énergie est allumée - mais que votre appareil ne fonctionne pas, éteignez immédiatement la station d'énergie. Vérifiez le branchement correct du câble - et le respect des polarités "Plus" et "Moins". Le cas échéant, nous vous recommandons également de vérifier le fusible sur votre appareil, conformément aux consignes figurant dans le mode d'emploi correspondant.

Prudence!

Assurez-vous qu'à la fois l'appareil à alimenter et la station d'énergie sont éteints, avant de procéder aux raccordements. Pour ce faire, mettez l'interrupteur principal 2 en position "OFF" (position intermédiaire). Vous évitez ainsi tous dommages par des défauts de raccordement.

La prise 12 V/10 A 3 est prévue pour l'alimentation électrique d'appareils jusqu'à un max. de 10 A. Vous pouvez y brancher la fiche "allume-cigare" dont disposent de nombreux appareils.

Il peut par exemple s'agir des appareils suivants...

glacières, - aspirateurs pour voiture, - de petits téléviseurs portatifs, etc....

Veuillez noter qu'à une charge de 10 A, l'accu est épuisé au plus tard après une durée de 45 min. - voire même plus tout selon l'état de charge.

Les glacières consommant généralement 3 - 4 A par heure. À une capacité de l'accu de 7 Ah, cela correspond alors à chaque 2 heures d'usage.

Selon cet exemple de calcul, vous pouvez ainsi estimer la durée de service potentielle de votre appareil.

Vous pouvez ainsi éviter tous dommages en cas de défauts de raccordement.

Prudence!

Assurez-vous du respect des polarités "Plus" et "Moins", avant de raccorder l'appareil à alimenter à la station d'énergie. Sinon, cet appareil peut être endommagé.

Vous pouvez également utiliser l'adaptateur automobile ⑥ fourni en vue de l'alimentation électrique, à condition que la fiche soit compatible avec l'appareil à alimenter.

Sur l'adaptateur automobile , la polarité de la fiche est telle que le Plus se trouve à l'intérieur et le Moins à l'extérieur, comme le montre le dessin.

Utilisez l'adaptateur automobile , lorsque la prise de l'appareil à alimenter porte le marquage suivant :

• N'utilisez pas l'adaptateur automobile θ lorsque la prise de l'appareil à alimenter porte le marquage suivant :

Sur les appareils à branchement fixe et fiches 12-V, les "Plus" et "Moins" affichent les polarités correctes.

1. Branchez la fiche de l'adaptateur automobile dans la prise de votre appareil.
2. Enfichez la fiche 12 V de l'adaptateur automobile dans la prise 12 V/10 A de la station d'énergie.

Mise sous tension électrique

1. Mettez l'interrupteur principal 2 sur "ON" - L'appareil raccordé est alimenté en électricité.
2. Aussi longtemps qu'il y a suffisamment d'énergie à disposition pour l'appareil à alimenter, la LED verte "Plein" est allumée dans le champ OUTPUT.
3. S'il n'y a plus assez d'énergie à disposition pour l'appareil à alimenter, la LED rouge "Vide" s'allume dans le champ OUTPUT.

Prudence!

Rechargez uniquement l'accu, lorsque la LED rouge "Vide" ⑤ est allumée. Sinon, vous parviendrez à la décharge totale, provoquant une perte considérable en capacité de charge de l'accu.

Mise hors tension électrique

1. Eteignez l'appareil à alimenter.
2. Mettez l'interrupteur principal 2 de la station d'énergie en position "OFF" (position intermédiaire).

Vous évitez ainsi que l'électricité continue de circuler, alors que la fiche est retirée. Les appareils sensibles y réagissant parfois avec des défaillances.

1. Retirez la fiche 12-V de la prise 12 V/10 A 3 de la station d'énergie et le cas échéant, la fiche de l'adaptateur automobile C de l'appareil à alimenter.

Erreurs potentielles en cas de non fonctionnement

• Si après la mise en marche, aucune des deux LEDs ⑤ et ⑥ n'est allumée, c'est queeventuellement le fusible 10 A ⑦ de la station d'énergie est défectueux. Le remplacement des fusibles est décrit dans le chapitre "Fusibles".
• Si après la mise en marche, l'une des LED de la station d'énergie est allumée - mais que votre appareil ne fonctionne pas, éteignez immédiatement la station d'énergie. Vérifiez que le câ eil, conformément aux consignes figurant dans le mode d'emploi correspondant.

Prudence!

Assurez-vous que l'appareil à alimenter et la station d'énergie sont éteints, avant de procéder aux raccordements. Pour ce faire, mettez l'interrupteur principal 2 en position "OFF" (position intermédiaire). Vous évitez ainsi tous dommages par défauts de raccordement.

Pour l'alimentation électrique d'appareils à 12 V, qui nécessitent un courant de démarrage plus élevé lors de la mise en marche, mais qui par ailleurs ne consomment pas plus de 10 A par heure, utilisez les connexions à vis au dos de l'appareil. Les appareils se caractérisant par un courant de démarrage élevé sont par exemple...

des aspirateurs 12V, des perceuses 12V, des téléviseurs 12Vi, etc.

Alors qu'ils ne nécessitent pas plus de 10 A en cours d'opération, ils déclenchent toutefois systématiquement les fusibles lors de leur mise en marche. Dans ce cas, de tels appareils ne peuvent pas être branchés à la prise ③ protégée à 12V / 10A. Il faut alors exclusivement opérer ces appareils par le biais des connexions à vis ⑨ décrites ici.

Procéder aux raccordements par la fiche banane

1. Les connexions à vis 9 sont creuses à l'intérieur pour pouvoir recevoir des "fiches banane". Si de telles fiches se trouvent sur le cable de votre appareil, branchez-les par le haut dans les connexions à vis 9.

Ici, vous pouvez être en présence de courants extrêmement élevés, qui peuvent rendre ardents des câbles même très épais! Avant de procéder au raccordement, assurez-vous que le câble de raccordement de l'appareil à alimenter est adapté pour ce type de raccordement, pour éviter tout choc électrique et risque d'incendie.

Ces courants élevés sont nécessaires pour pouvoir démarrer certains appareils. Les connexions à vis 9 ne sont ni protégées par un fusible ni commandées par l'interrupteur principal 2, ce qui signifie qu'elles sont sous tension en permanence!

Voilà pourquoi il est important de vous assurer qu'il ne puisse jamais se produire un court-circuit au niveau des connexions à vis !

Procéder aux raccordements par les extrémités dénudées d'un branchement fixe

1. En cas de branchement fixe avec l'appareil à alimenter, le raccordement doit être effectué comme suit : extrémité dénudée du brin "Plus" (généralement rouge) à la connexion à vis rouge 9.
2. Raccordez l'extrémité dénudée du brin "Moins" (généralement noir ou bleu) à la connexion à vis noire 9.

Pour ce faire, dévissez le cache en plastique des connexions à vis 9 et en les resserrant, coincez les brins dénudés.

Procéder aux raccordements par fil volant

1. En l'absence d'un branchement fixe avec l'appareil à alimenter, mais qu'il y a une fiche dénudée, enfilez d'abord la fiche dans la prise sur l'appareil.
2. Raccordez ensuite les brins aux connexions à vis 9.

En respectant le raccordement dans l'ordre décrit ci-dessus, vous évitez le risque d'un court-circuit, si la partie non isolée entrait accidentellement en contact avec des parties métalliques conductrices lors de la procédure de raccordement.

Fusibles

Si après la mise en marche, aucune des deux LEDs 5 et 6 n'est allumée, cela peut s'expliquer par le fait que le fusible 10 A 7 de la station d'énergie est défectueux.

Si après la mise en marche, une LED est allumée, mais qu'aucun courant ne circule par l'adaptateur automobile, cela signifie peut-être que le fusible sur cable dans la fiche 12-V de l'adaptateur automobile a sauté.

Mettez d'abord l'interrupteur principal ② sur "OFF". Tirez tous les câbles de la station d'énergie, avant de procéder à tout remplacement de fusibles.

Vous évitez ainsi qu'en cas d'erreur, le nouveau fusible ne devienne incandescent entre les doigts au moment de l'installer — risque de blessures!

Les fusibles sont des dispositifs de protection importants destinés à éviter les dommages. Ne les rendez jamais inefficaces.

Remplacez toujours les fusibles par d'autres de même valeur, jamais par des valeurs "plus fortes".

Ne les court-circuitez jamais. Risque d'incendie !

Remplacer le fusible rond

• À l'avant, tournez le capuchon du fusible rond ①. Installez un nouveau fusible avec "2 A inerte" (T2A 250 V).

Remplacer le fusible plat

• Retirez le fusible plat 3 situé à l'arrière de l'appareil (par ex. avec une pince pointue). Installez un nouveau fusible avec "10 A" (C10).

Remplacer le fusible sur câble

• Ouvrez le capuchon du fusible sur cable de la fiche 12-V de l'adaptateur automobile C. Installez un nouveau fusible avec "1 A inerte" (T1A 250 V).

Si le fusible saute à nouveau aussitôt sur l'appareil raccordé, cela signifie que soit l'appareil à alimenter sollicite la station d'énergie avec une consommation d'électricité trop importante, soit votre appareil est défectueux.

Nettoyage et entretien

N'ouvre jamais le corps de l'appareil. La machine ne contient aucun élément de commande dans ces pièces. Si le boîtier est ouvert, il y a un risque d'incendie par courants de court-circuit trop élevés.

• Mettez l'interrupteur principal 2 en position "OFF".
• Retirez toutes les connexions câble entre la station d'énergie et les appareils qui y sont éventuellement raccordés. Lorsque vous voulez nettoyer le bloc d'alimentation F, retirez-le également d'abord de la prise et de la douille de charge 12.

Ne jamais plonger l'appareil dans de l'eau ou tout autre liquide. La station d'énergie peut en effet être gravement endommagée - il y a même danger de mort par choc électrique au niveau du bloc d'alimentation.

• Nettoyez toutes les surfaces et câbles à l'aide d'un chiffon légèrement humidifié. Séchez soignement l'appareil avant de le réutiliser.

Ne pas utiliser de nettoyant ou de solvant. L'appareil risquerait alors d'être endommagé, et notamment au niveau du marquage.

Rangement

En raison de l'autodécharge naturelle des accus, il est recommandé de charger à nouveau complètement la station d'énergie, avant de la déposer pendant plusieurs jours ou plusieurs semaines. Si vous souhaitez entreposer l'appareil sur une longue période sans l'utiliser, vous devriez le charger à nouveau au plus tard après 6 mois, pour éviter la décharge totale de l'accu.

• Mettez l'interrupteur principal 2 en position "OFF".
• Retirez toutes les connexions cable entre la station d'énergie et les appareils qui y sont éventuellement raccordés.
• Rangez les câbles et les fiches dans les compartiments de rangement 10 et 11 sur l'appareil.
• Pour finir, fermez tous les couvercles.
• Entreposez l'appareil dans un endroit sec.

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Cet appareil est soumis aux impératifs de la directive européenne 2002/96/EC.

Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune.

Respectez les règlements actuels en vigueur. En cas de doutes, contactez votre organisme de recyclage.

Mettre au rebut les piles/accus

Les piles/accus ne doivent pas être jetés avec les ordures ménagères. La législation impose aux consommateurs de remettre les piles/accus au centre de collecte de leur commune ou de leur quartier ou de leur magasin.

Cette obligation vise à permettre la mise au rebut des piles/accus dans le respect de l'environnement. Ne rejeter que des piles/accus à l'état déchargé.

Eliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

Garantie & service après-vente

Cet appareil bénéficiait de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

Cette garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, et ne couvre pas les éléments d'usure ou les dommages subsis par des éléments fragiles, par ex. le commutateur ou les piles. Le produit est exclusivement destiné à un usage et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente autorisé. Cette garantie ne constitue pas une restriction de vos droits légaux.

Tel.: [phone]

e-mail: [e-mail]

Tel.: [phone]

e-mail: [e-mail]

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Préparation 14

Classe de sécurité : Il /

Modèle: ZJF-DC120V050
