MODE D'EMPLOI PKA-A-KA4 MITSUBISHI

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du climatiseur.

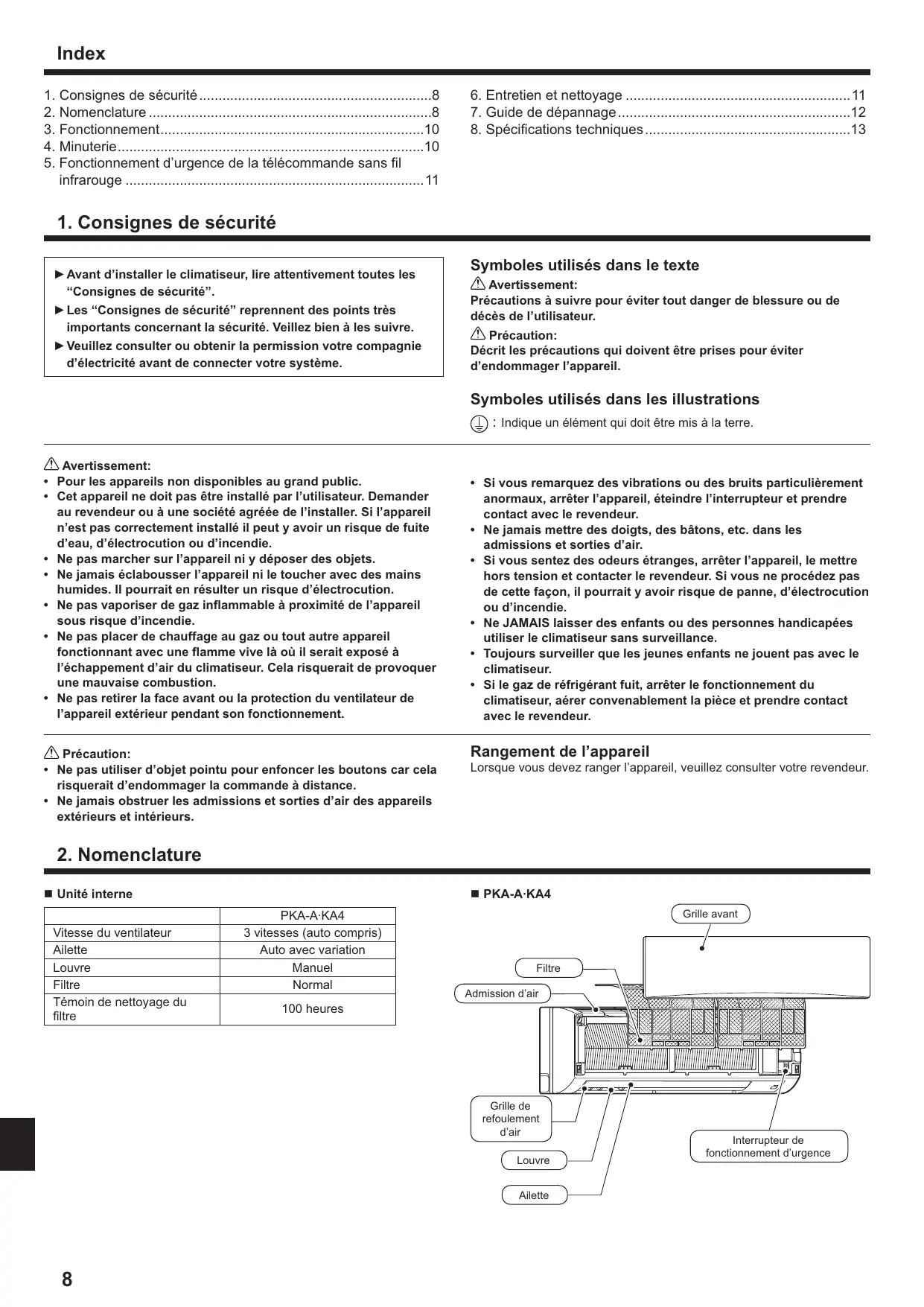

1. Consignes de sécurité 8 2. Nomenclature 8 3. Fonctionnement 10 4. Minuterie 10 5. Fonctionnement d’urgence de la télécommande sans fil infrarouge 11

6. Entretien et nettoyage 11

7. Guide de dépannage 12 8. Spécifications techniques 13

1. Consignes de sécurité

► Avant d’installer le climatiseur, lire attentivement toutes les “Consignes de sécurité”. ► Les “Consignes de sécurité” reprennent des points très importants concernant la sécurité. Veillez bien à les suivre. ► Veuillez consulter ou obtenir la permission votre compagnie d’électricité avant de connecter votre système.

Symboles utilisés dans le texte

Avertissement: Précautions à suivre pour éviter tout danger de blessure ou de décès de l’utilisateur. Précaution: Décrit les précautions qui doivent être prises pour éviter d’endommager l’appareil.

Symboles utilisés dans les illustrations

: Indique un élément qui doit être mis à la terre. Avertissement: • Pour les appareils non disponibles au grand public. • Cet appareil ne doit pas être installé par l’utilisateur. Demander au revendeur ou à une société agréée de l’installer. Si l’appareil n’est pas correctement installé il peut y avoir un risque de fuite d’eau, d’électrocution ou d’incendie. • Ne pas marcher sur l’appareil ni y déposer des objets. • Ne jamais éclabousser l’appareil ni le toucher avec des mains humides. Il pourrait en résulter un risque d’électrocution. • Ne pas vaporiser de gaz inflammable à proximité de l’appareil sous risque d’incendie. • Ne pas placer de chauffage au gaz ou tout autre appareil fonctionnant avec une flamme vive là où il serait exposé à l’échappement d’air du climatiseur. Cela risquerait de provoquer une mauvaise combustion. • Ne pas retirer la face avant ou la protection du ventilateur de l’appareil extérieur pendant son fonctionnement. Précaution: • Ne pas utiliser d’objet pointu pour enfoncer les boutons car cela risquerait d’endommager la commande à distance. • Ne jamais obstruer les admissions et sorties d’air des appareils extérieurs et intérieurs.

• Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrêter l’appareil, éteindre l’interrupteur et prendre contact avec le revendeur.

• Ne jamais mettre des doigts, des bâtons, etc. dans les admissions et sorties d’air. • Si vous sentez des odeurs étranges, arrêter l’appareil, le mettre hors tension et contacter le revendeur. Si vous ne procédez pas de cette façon, il pourrait y avoir risque de panne, d’électrocution ou d’incendie. • Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le climatiseur sans surveillance. • Toujours surveiller que les jeunes enfants ne jouent pas avec le climatiseur. • Si le gaz de réfrigérant fuit, arrêter le fonctionnement du climatiseur, aérer convenablement la pièce et prendre contact avec le revendeur.

Rangement de l’appareil

Lorsque vous devez ranger l’appareil, veuillez consulter votre revendeur.

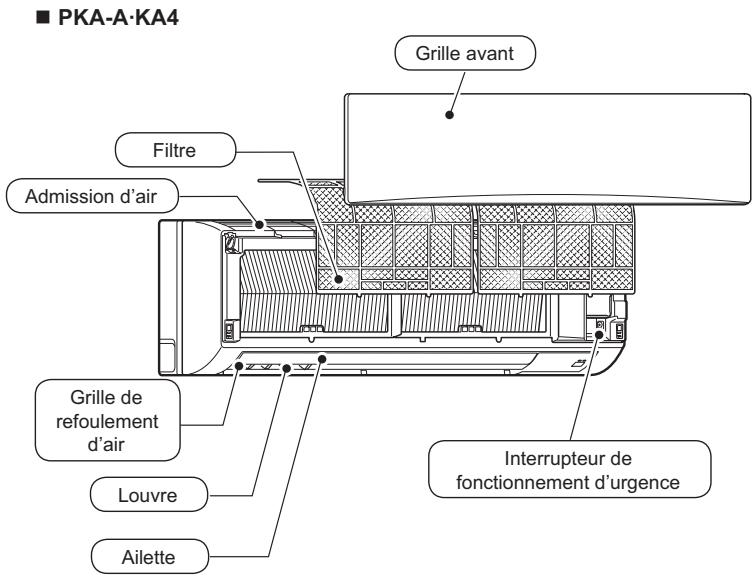

Unité interne Vitesse du ventilateur Ailette Louvre Filtre Témoin de nettoyage du filtre

PKA-A·KA4 3 vitesses (auto compris) Auto avec variation Manuel Normal

Grille de refoulement d’air

Interrupteur de fonctionnement d’urgence

Télécommande à distance (Pièces en option) Interface radiofréquence

Télécommande sans fil infrarouge

Thermostat radiofréquence (RF)

ON/OFF Remarque : (Uniquement pour les télécommandes sans fil infrarouge)

Pour utiliser la télécommande sans fil infrarouge, pointez-la vers le récepteur de l’appareil intérieur.

Si la télécommande sans fil infrarouge est utilisée dans les 2 minutes qui suivent l’alimentation de l’appareil intérieur, l’appareil peut émettre 2 bips successifs indiquant que le contrôle automatique est en cours. L’appareil intérieur émet des bips pour confirmer que le signal transmis par la télécommande sans fil infrarouge a été reçu. Les signaux peuvent être reçus jusqu’à 7 mètres, 275 19/32 inch environ en ligne droite à partir de l’appareil intérieur et dans une zone de 45° vers la gauche ou la droite de l’appareil. Cependant, une lumière vive ou fluorescente peut gêner la réception de signaux de l’appareil intérieur. Si le témoin de fonctionnement situé près du récepteur de l’appareil intérieur clignote, ceci signifie que l’appareil doit être inspecté. Consultez votre revendeur pour connaître les modalités d’entretien. Manipulez la télécommande sans fil infrarouge avec précaution ! Ne la faites pas tomber et ne lui infligez pas de chocs violents. De plus, évitez de mouiller la télécommande sans fil infrarouge et ne la laissez pas dans un endroit humide. Pour éviter de chercher la télécommande sans fil infrarouge, placez le support fourni avec la télécommande sans fil infrarouge sur un mur et veillez à replacer la télécommande sans fil infrarouge dans le support après chaque utilisation. Unité externe

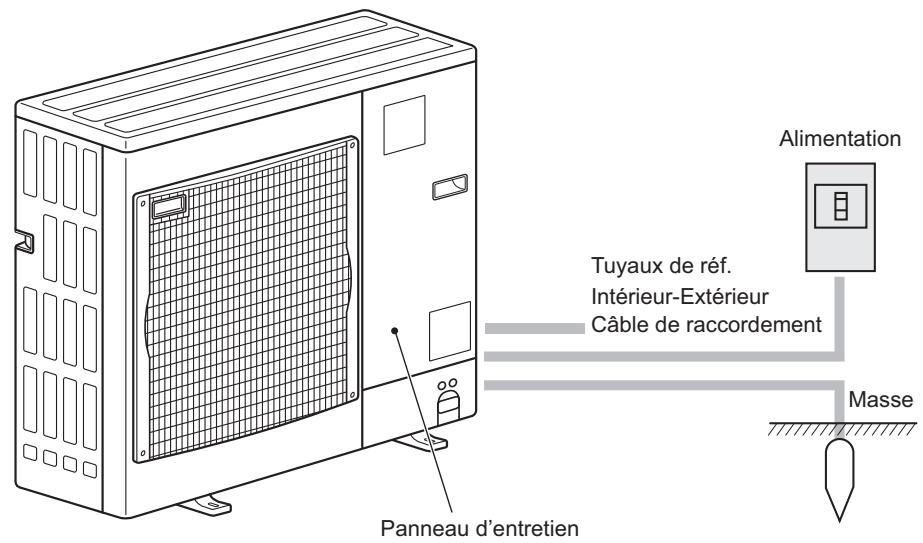

Intérieur-Extérieur Câble de raccordement Masse

Concernant le mode de fonctionnement, reportez-vous au manuel d’utilisation fourni avec chaque télécommande à distance.

3.1. MARCHE/ARRET Remarque :

Même si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l’endommagement de tout composant interne.

3.2. Sélection du mode de fonctionnement

Les modes de refroidissement/d’assèchement/de soufflerie/de chauffage/automatique (refroidissement/chauffage)/de ventilation sont disponibles. Remarque : Les modes de chauffage et automatique ne sont pas disponibles pour les appareils de refroidissement uniquement. Le mode de ventilation : uniquement indiqué dans les conditions suivantes. La télécommande à fil est utilisée et un appareil LOSSNAY est branché. Mode automatique

En fonction de la température définie préalablement, l’opération de refroidissement débutera si la température de la pièce est trop élevée ; à l’inverse, l’opération de chauffage débutera si la température de la pièce est trop basse.

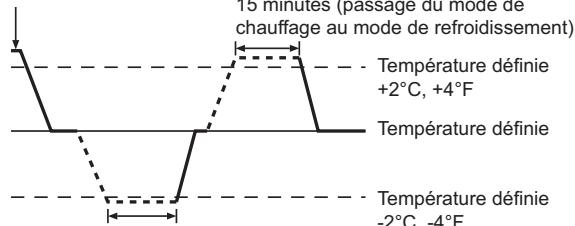

En mode de fonctionnement automatique, le climatiseur passera en mode de refroidissement si la température de la pièce varie et affiche 2 °C ou plus au-dessus de la température définie pendant 15 minutes. De la même façon, le climatiseur passera en mode de chauffage si la température de la pièce affiche 2 °C ou plus au-dessous de la température définie pendant 15 minutes. Mode de refroidissement

15 minutes (passage du mode de chauffage au mode de refroidissement)

Température définie +2°C, +4°F Température définie

3.3. Réglage de la vitesse du ventilateur

Remarque : Le nombre de ventilateurs disponible dépend du type d’unité connectée. Dans les cas suivants, la vitesse de ventilation actuelle générée par l’unité différera de la vitesse indiquée au niveau de la commande à distance. 1. Lorsque l’appareil indique “PRE CHAUFFAGE” ou “DÉGIVRAGE”. 2. Lorsque la température de l’échangeur thermique est basse en mode de chauffage. (par ex. immédiatement après le lancement de l’opération de chauffage) 3. En mode CHAUFFAGE, quand la température ambiante dans la pièce est supérieure à la température réglée. 4. Quand l’unité est en mode SEC.

3.4. Réglage de la direction du flux d’air vertical

Remarque : Pendant l’oscillation, l’indication directionnelle à l’écran ne change pas en synchronisation avec les ailettes de l’unité. Les directions disponibles dépendent du type d’unités connectées. Dans les cas suivants, la direction actuelle de l’air différera de la direction indiquée au niveau de la commande à distance. 1. Lorsque l’appareil indique “PRE CHAUFFAGE” ou “DÉGIVRAGE”. 2. Immédiatement après le démarrage du mode CHAUFFAGE (alors que le système attend que le changement de mode se fasse). 3. En mode chauffage, quand la température ambiante dans la pièce est supérieure à la température réglée.

<[Manuel] Pour changer la direction droite/gauche du flux d’air>

* Le bouton de louvre n’est pas utilisable. Modèle PKA-A·KA4 • Arrêtez l’appareil, maintenez le levier des ailettes du flux d’air horizontal et réglez la direction souhaitée. * Ne réglez pas vers l’intérieur lorsque l’appareil est en mode de refroidissement ou de déshumidification du fait du risque de condensation et de suintement. Précaution : Pour éviter les chutes, ayez une position stable lors de l’utilisation de l’appareil.

Température définie -2°C, -4°F 15 minutes (passage du mode de refroidissement au mode de chauffage)

La température de la pièce étant ajustée automatiquement de façon

à rester stable, l’opération de refroidissement se met en marche à quelques degrés au-dessus, et l’opération de chauffage à quelques degrés au-dessous, de la température définie lorsque cette dernière est atteinte (fonction automatique d’économie d’énergie).

► Pour les appareils combinés LOSSNAY Les 2 modèles de fonctionnement suivants sont disponibles.

• Lancer le ventilateur conjointement à l’unité intérieure. • Faire fonctionner le ventilateur indépendamment. Remarque : (pour la télécommande sans fil infrarouge et le thermostat RF) Impossible de faire fonctionner le ventilateur indépendamment. Aucune indication sur la télécommande à distance.

Les fonctions de minuterie sont différentes pour chaque télécommande à distance. Pour plus de détails sur le mode de fonctionnement de la télécommande à distance, reportez-vous au manuel d’utilisation approprié fourni avec chaque télécommande à distance.

5. Fonctionnement d’urgence de la télécommande sans fil infrarouge

[Modèles de chauffage et de refroidissement] Refroidissement

[Modèles de refroidissement seulement]

VERT ORANGE ARRÊT Lorsqu’il n’est pas possible d’utiliser la télécommande sans fil infrarouge

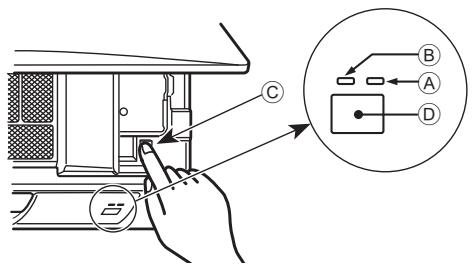

Lorsque les piles de la télécommande sans fil infrarouge sont usées ou lorsque la télécommande sans fil infrarouge ne fonctionne pas correctement, vous pouvez activer le mode de fonctionnement d’urgence à l’aide des touches d’urgence situées sur la grille. Témoin DEFROST/STAND BY (dégivrage/veilleuse) (Orange) Témoin de fonctionnement (Vert) Interrupteur de fonctionnement d’urgence (chauffage/refroidissement) Capteur • Chaque fois que vous appuyez sur l’interrupteur de fonctionnement d’urgence, le mode de fonctionnement change. • Sélectionnez “FROID/CHAUD” sur le moniteur. (L’affichage est orange pendant 5 secondes après le basculement.)

L’affichage est orange pendant

5 secondes après le basculement comme indiqué à gauche, puis il redevient normal.

Allumé * Les détails concernant le fonctionnement d’urgence sont tels qu’indiqués ci-dessous. Notez que pendant les 30 premières minutes environ, le réglage de la température ne fonctionne pas et l’appareil tourne en mode continu avec le ventilateur, etc. Mode de fonctionnement Température définie Vitesse de ventilateur Témoin de direction du flux d’air vertical

6. Entretien et nettoyage

Les indications suivantes indiquent qu’il faut nettoyer le filtre. • Télécommande à fil : “FILTER” (filtre) • Thermostat RF : “Clean Filter” (nettoyer le filtre) • DEMANDEZ à une personne autorisée de nettoyer le filtre. Pour réinitialiser l’affichage “FILTER” (filtre) ou “Clean Filter” (nettoyer le filtre) : pour réinitialiser l’indication, reportez-vous au manuel d’utilisation de chaque télécommande à distance.

Précaution: • Lors du retrait du filtre, se protéger les yeux de la poussière. Si vous devez monter sur le rebord d’une fenêtre pour effectuer l’opération, attention de ne pas tomber. • Une fois le filtre retiré, ne pas toucher les pièces métalliques internes de l’appareil intérieur sous peine de blessure.

Si deux types d’appareils intérieurs (ou plus) sont contrôlés, la période entre les nettoyages dépend du type de filtre. Si vous devez nettoyer le filtre de l’appareil principal, “FILTER” (filtre) s’affiche. Si l’affichage s’éteint, la période cumulée est réinitialisée. (uniquement pour la télécommande à fil) “FILTER” (filtre) ou “Clean Filter” (nettoyer le filtre) indique la période entre les nettoyages en heure si le climatiseur est utilisé dans des conditions d’air intérieur normales. Toutefois, le degré d’encrassement du filtre dépend des conditions environnementales ; nettoyez-le donc en conséquence. La période cumulée avant le nettoyage du filtre varie selon les modèles. Cette indication est indisponible pour la télécommande sans fil infrarouge.

► Nettoyage des filtres

• Nettoyer les filtres avec un aspirateur. Si vous ne possédez pas d’aspirateur, battre les filtres contre un objet dur afin de les secouer et de retirer toutes les saletés et la poussière. • Si les filtres sont particulièrement sales, les laver à l’eau tiède. Veiller à rincer soigneusement toute trace de détergent et laisser sécher les filtres complètement avant de les remonter dans le climatiseur. Précaution: • Ne jamais laisser sécher les filtres au soleil ni les sécher en utilisant une source de chaleur comme un chauffage électrique : vous risqueriez de les déformer. • Ne jamais laver les filtres à l’eau chaude (au-dessus de 50°C) car vous risqueriez de les faire gondoler. • Veiller à ce que les filtres à air soient toujours en place. La mise en marche de l’appareil alors que les filtres sont retirés pourrait en effet être à l’origine d’un mauvais fonctionnement.

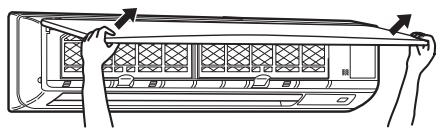

A B Tirez sur les deux coins inférieurs de la grille d’aspiration des deux mains pour ouvrir la grille, puis levez le filtre jusqu’à ce qu’il se bloque en position d’arrêt.

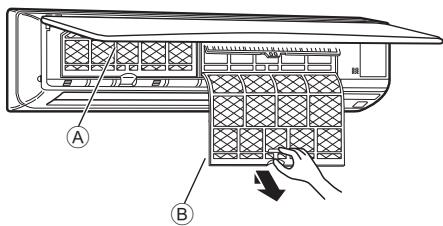

Maintenez enfoncés les boutons se trouvant sur le filtre et tirez le filtre vers le haut avant de le retirer complètement. (Situé à deux endroits : droite et gauche.) Grille avant Filtre

• Avant de commencer le nettoyage, arrêter l’appareil et couper l’alimentation. • Les appareils intérieurs sont équipés de filtres servant à extraire les poussières de l’air aspiré. Nettoyer les filtres selon les méthodes illustrées ci-après.

7. Guide de dépannage

En cas de problème : Le climatiseur ne chauffe ni ne refroidit correctement.

Lorsque l’opération de chauffage débute, de l’air chaud n’est pas expulsé immédiatement de l’appareil intérieur.

En mode de chauffage, le climatiseur s’arrête avant que la température définie pour la pièce soit atteinte.

La direction du flux d’air vertical varie pendant l’opération ou la direction ne peut être définie.

Lorsque la direction du flux d’air vertical est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminée avant de s’arrêter sur la position souhaitée.

Un bruit d’eau qui ruisselle ou plus rarement un souffle peut être perçu. Un craquement ou un grincement peut être perçu.

La pièce a une odeur désagréable.

Une buée ou vapeur blanche sort de l’appareil intérieur.

De l’eau ou de la vapeur sort de l’appareil extérieur.

Le témoin de fonctionnement n’apparaît pas sur l’écran de la télécommande à fil. (*1)

” apparaît sur l’écran de la télécommande à fil. (*1)

Lorsque le climatiseur est redémarré immédiatement après avoir été

éteint, son fonctionnement est bloqué même si la touche “ON/OFF” (Marche/Arrêt) est sollicitée. Le climatiseur fonctionne sans que la touche “ON/OFF” (Marche/Arrêt) soit sollicitée. (*1)

Le climatiseur s’arrête sans que la touche “ON/OFF” (Marche/Arrêt) soit sollicitée. (*1)

Le fonctionnement de la minuterie de la télécommande à fil ne peut pas

être réglé. (*1) Le message “PLEASE WAIT” (VEUILLEZ PATIENTER) apparaît sur l’écran de la télécommande à fil. (*1) Un code d’erreur apparaît sur l’écran de la télécommande.

Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.

Voici la solution. (L’appareil fonctionne normalement.)

Nettoyez le filtre. (Le débit d’air est réduit lorsque le filtre est sale ou colmaté.) Contrôlez la température et ajustez la température définie en conséquence. Assurez-vous qu’il y a suffisamment d’espace autour de l’appareil extérieur. L’admission ou la sortie d’air de l’appareil intérieur est-elle bloquée ? Une porte ou une fenêtre a-t-elle été laissée ouverte ? De l’air chaud est expulsé uniquement lorsque l’appareil intérieur est suffisamment chaud. Lorsque la température extérieure est basse et l’humidité de l’air importante, du givre peut se former sur l’appareil extérieur. Dans ce cas, l’appareil extérieur procède à une opération de dégivrage. Un fonctionnement normal de l’appareil devrait débuter au bout de 10 minutes environ. En mode de refroidissement, les ailettes se placent automatiquement en position horizontale (basse) au bout d’une (1) heure lorsqu’une direction du flux d’air vertical basse (horizontale) est sélectionnée. Ceci évite la formation d’eau sur les ailettes et prévient tout suintement. En mode de chauffage, les ailettes se placent automatiquement en position horizontale lorsque la température du flux d’air vertical est basse ou pendant le mode de dégivrage. Lorsque la direction du flux d’air vertical est modifiée, les ailettes se placent sur la position déterminée après être passées par la position de base. Ces bruits peuvent être perçus lorsque le réfrigérant circule dans le climatiseur ou lorsque le flux du réfrigérant a été modifié. Ces bruits peuvent être perçus lorsque les pièces du climatiseur frottent les unes contre les autres en raison de l’expansion et de la contraction qui résultent des variations de température. L’appareil intérieur aspire de l’air qui contient des gaz produits par les murs, les moquettes et les meubles ainsi que des odeurs véhiculées par les vêtements, puis il les expulse à nouveau dans la pièce. Si la température intérieure et l’humidité de l’air sont élevées, cette situation peut se produire en début d’opération. En mode de dégivrage, de l’air froid peut être expulsé et avoir l’apparence de la buée. En mode de refroidissement, de l’eau peut se former et suinter des tuyaux et des raccords froids. En mode de chauffage, de l’eau peut se former et suinter de l’échangeur thermique. En mode de dégivrage, l’eau présent sur l’échangeur thermique s’évapore provoquant ainsi une émission de vapeur d’eau. Mettez l’appareil sous tension. Le signe “ ” apparaîtra sur l’écran de la télécommande à fil. Lors du contrôle centralisé, le signe “ ” apparaît sur l’écran de la télécommande à fil et le fonctionnement du climatiseur ne peut être lancé ou arrêté à l’aide de la télécommande à fil. Patientez trois minutes environ. (Le fonctionnement s’est arrêté pour protéger le climatiseur.) La fonction de marche de la minuterie a-t-elle été réglée ? Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour l’arrêter. Le climatiseur est-il relié à une télécommande à fil centralisée ? Veuillez consulter les personnes responsables du contrôle du climatiseur. Le signe “ ” apparaît-il sur l’écran de la télécommande à fil ? Veuillez consulter les personnes responsables du contrôle du climatiseur. La fonction de recouvrement auto en cas de coupure d’électricité a-t-elle été réglée ? Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour l’arrêter. La fonction d’arrêt de la minuterie a-t-elle été réglée ? Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour relancer l’opération. Le climatiseur est-il relié à une télécommande à fil centralisée ? Veuillez consulter les personnes responsables du contrôle du climatiseur. Le signe “ ” apparaît-il sur l’écran de la télécommande à fil ? Veuillez consulter les personnes responsables du contrôle du climatiseur. Les paramétrages de la minuterie sont-ils invalides ? Si la minuterie peut être réglée, les signes WEEKLY , SIMPLE , ou AUTO OFF doivent apparaître sur l’écran de la télécommande à fil. Les paramétrages initiaux sont en cours d’exécution. Patientez trois minutes environ. Les dispositifs de protection ont fonctionné pour protéger le climatiseur. N’essayez pas de réparer cet appareil vous-même. Mettez l’appareil hors tension immédiatement et consultez votre revendeur. Vous devrez fournir au revendeur le nom du modèle et les informations qui apparaissent sur l’écran de la télécommande. A l’arrêt de l’opération de refroidissement, la pompe de vidange se met en marche puis s’arrête. Patientez 3 minutes environ.

7. Guide de dépannage

En cas de problème : Au démarrage du mode de déshumidification, la température programmée est modifiée. Le bruit perçu est supérieur aux caractéristiques sonores.

Rien n’apparaît sur l’écran de la télécommande sans fil infrarouge, l’écran est flou, ou l’appareil intérieur ne reçoit aucun signal sauf si la télécommande sans fil infrarouge est éteinte. (*2)

Le témoin de fonctionnement situé près du récepteur de la télécommande sans fil infrarouge sur l’appareil intérieur clignote. (*2)

Voici la solution. (L’appareil fonctionne normalement.)

Au démarrage du mode de déshumidification, la température programmée est automatiquement modifiée pour devenir la température programmée initiale optimale. Le niveau sonore du fonctionnement intérieur dépend de l’acoustique de la pièce dans laquelle l’appareil est installé (voir tableau suivant), et sera supérieur aux caractéristiques sonores (mesurées dans une pièce sans écho). Pièces présentant une Pièces présentant une Pièces présentant une absorption phonique absorption phonique absorption phonique élevée normale faible Exemples Studio de Salle de Bureau, de pièce radiodiffusion, salle réception, entrée chambre d’hôtel de musique, etc. d’hôtel, etc. Niveaux sonores 3 à 7 dB 6 à 10 dB 9 à 13 dB Les piles sont faibles. Remplacez les piles et appuyez sur la touche “Reset” (Réinitialiser). Si rien n’apparaît suite au remplacement des piles, assurez-vous que les piles sont insérées conformément à la polarité indiquée (+, –). La fonction d’auto-diagnostic a fonctionné pour protéger le climatiseur. N’essayez pas de réparer cet appareil vous-même. Mettez l’appareil hors tension immédiatement et consultez votre revendeur. Veuillez fournir au revendeur le nom du modèle.

*1: Uniquement pour la télécommande à fil.

*2: Uniquement pour la télécommande sans fil infrarouge.

8. Spécifications techniques

Modèle Alimentation de l’appareil (Tension <V> / Fréquence <Hz>) Puissance Absorbée Normale (Intérieur uniquement) <kW> Courant Assigné (Intérieur uniquement) <A> CHAUFFAGE <kW> Dimensions (Hauteur) <inch> Dimensions (Largeur) <inch> Dimensions (Profondeur) <inch> Débit de la soufflerie (Faible-Moyenne-Elevé) <CFM> Niveau de bruit (Faible-Moyenne-Elevé) <dB> Poids net <lbs>
