MODE D'EMPLOI PCA-A-KA4 MITSUBISHI
Pour une utilisation correcte et sans risques, veuillez lire le manuel d'utilisation en entier avant de vous servir du climatiseur.
6. Entretien et nettoyage 13 7. Guide de dépannage 13 8. Spécifications techniques 15 9. Manuel d'utilisation pour la télécommande sans fil infrarouge 16
1. Consignes de sécurité
Avant d'installer le climatiseur, lisez attentivement toutes les "Consignes de sécurité". Les "Consignes de sécurité" contiennent des points très importants concernant la sécurité. Veillez bien à les suivre. Veuillez consulter ou obtenir la permission de votre compagnie d'électricité avant de connecter votre système.
Avertissement :
- Cet appareil ne doit pas être installé par l'utilisateur. Demander au revendeur ou à une société agréée de l'installer. Si l'appareil n'est pas correctement installé, il peut y avoir un risque de fuite d'eau, d'électrocution ou d'incendie.
- Ne pas marcher sur l'appareil ni y déposer d'objets.
- Ne jamais éclabousser l'appareil ni le toucher avec des mains humides. Il pourrait en résulter un risque d'électrocution.
- Ne pas vaporiser de gaz inflammable à proximité de l'appareil sous risque d'incendie.
- Ne pas placer de chauffage au gaz ou tout autre appareil fonctionnant avec une flamme vive là où il serait exposé à l'échappement d'air du climatiseur. Cela risquerait de provoquer une mauvaise combustion.
- Ne pas retirer la face avant ou la protection du ventilateur de l'appareil extérieur pendant son fonctionnement.
Précautions :
- Ne pas utiliser d'objet pointu pour enfoncer les boutons, car cela risquerait d'endommager la télécommande.
- Ne jamais obstruer les entrées et sorties des appareils extérieurs et intérieurs.
Avertissement :
Précautions à suivre pour éviter tout danger de blessure ou de décès de l'utilisateur.
Précautions :
Décrit les précautions qui doivent être prises pour éviter d'endommager l'appareil.
Symboles utilisés dans les illustrations
① : Indique un élément qui doit être mis à la terre.
- Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrêtez l'appareil, éteignez l'interrupteur et prenez contact avec le revendeur.
- Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et sorties d'air.
- Si vous sentez des odeurs étranges, arrêtez l'appareil, mettez-le hors tension et contactez le revendeur. Si vous ne procédez pas de cette façon, il pourrait y avoir risque de panne, d'électrocution ou d'incendie.
- Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le climatiseur sans surveillance.
- Toujours surveiller que les jeunes enfants ne jouent pas avec le climatiseur.
- Si le gaz de réfrigérant fuit, arrêtez le fonctionnement du climatiseur, aérez convenablement la pièce et prenez contact avec le revendeur.
Rangement de l'appareil
Lorsque vous devez ranger l'appareil, veuillez consulter votre revendeur.
2. Nomenclature
Unité interne
| PKA-A·HA4 | PCA-A·KA4 | |
| Vitesse du ventilateur | 3 Vitesse + Auto | 4 Vitesse + Auto |
| Ailette | Auto avec variation | Auto avec variation |
| Louvre | Manuel | Manuel |
| Filtre | Normal | Longue durée |
| Témoin de nettoyage du filtre | 100 heures | 2.500 heures |

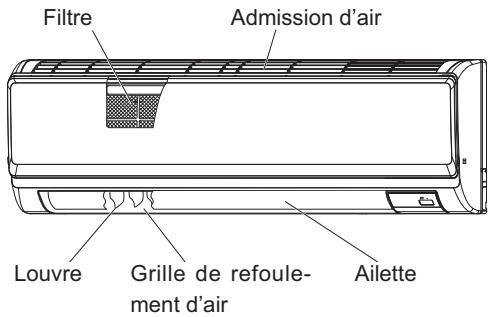

Fixé au Mur

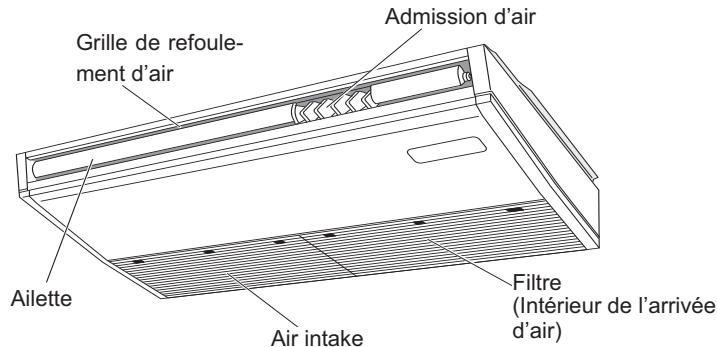

Suspendu au plafond
- Télécommande (pièce en option)
Concernant le mode de fonctionnement, reportez-vous au manuel d'utilisation fourni avec chaque télécommande.
3.1. Marche/arrêt
Remarque :
Même si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.

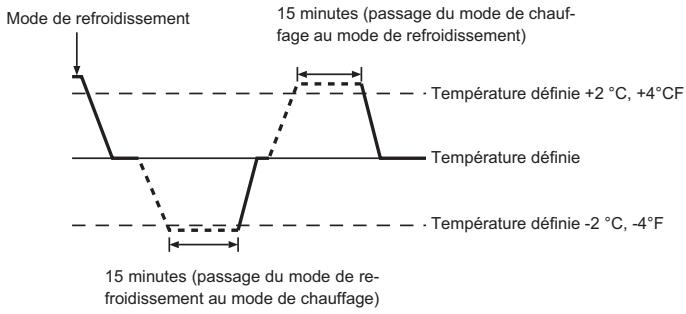

3.2. Choix du mode
Les modes de refroidissement, de déshumidification, de soufflerie, de chauffage, automatique (refroidissement/chauffage) et de ventilation sont disponibles.
Remarque :
- Le mode de chauffage et le mode automatique ne sont pas disponibles pour les appareils de refroidissement uniquement. Mode de ventilation : uniquement indiqué dans les conditions suivantes. Utilisation de la télécommande à fil et raccordement d'un appareil LOSS-NAY. Mode automatique
En fonction de la température définie préalablement, l'opération de refroidissement débutera si la température de la pièce est trop élevée ; à l'inverse, l'opération de chauffage débutera si la température de la pièce est trop basse. En mode de fonctionnement automatique, le climatiseur passera en mode de refroidissement si la température de la pièce varie et affiche 2°C, 4°F ou plus au-dessus de la température définie pendant 15 minutes. De la même façon, le climatiseur passera en mode de chauffage si la température de la pièce affiche 2°C, 4°F ou plus au-dessous de la température définie pendant 15 minutes.
3.3. Réglage de la vitesse du ventilateur
Remarque :
- Le nombre de ventilateurs disponibles dépend du type d'unité connectée.
- Dans les cas suivants, la vitesse de ventilation actuelle généré
- ÉCHAUFFAGE ou DÉGIVRAGE.
- Lorsque la température de l'échangeur thermique est BASSE en mode de chauffage (par exemple, immédiatement après le lancement de l'opération de chauffage).
- En mode CHAUFFAGE, quand la température ambiante dans la pièce est supérieure à la température réglée.
- Quand l'unité est en mode SEC.
3.4. Réglage de la direction du courant d'air
Pendant l'oscillation, l'indication directionnelle à l'écran ne change pas en synchronisation avec les ailettes de l'unité.
- Les directions disponibles dépendent du type d'unités connectées.
- Dans les cas suivants, la direction actuelle de l'air différera de la direction indiquée au niveau de la commande à distance.
- ÉCHAUFFAGE ou DÉGIVRAGE.
- Immédiatement après le démarrage du mode CHAUFFAGE, alors que le système attend que le changement de mode se fasse.
- En mode chauffage, quand la température ambiante dans la pièce est supérieure à la température réglée.
Pour modifier la direction gauche/droite du flux d'air
- Il est impossible d'utiliser le bouton du déflecteur ⑦.
- Arrêtez l'appareil, maintenez le déflecteur et ajustez la direction souhaitée.
- Ne pas régler la direction interne lorsque l'appareil est en mode refroidissement ou déshumidification.
cation, car il y a un risque de condensation ou d'égouttement.
Précautions :
Lorsque vous suivez le processus ci-dessus, prenez des précautions pour éviter toute chute.
3.5. Ventilation
Pour les appareils combinés LOSSNEY
- Les 2 modèles de fonctionnement suivants sont disponibles.
- Fonctionnement du ventilateur avec l'unité interieure.
- Fonctionnement autonome du ventilateur.
Remarque :
- Dans certaines configurations, la soufflerie de l'unité intérieure peut se mettre en marche même en cas d'activation du fonctionnement autonome du ventilateur.
Remarque : (pour la télécommande sans fil infrarouge et le thermostat RF)
- Impossible de faire fonctionner le ventilateur de façon autonome.
- Aucune indication sur la télécommande.

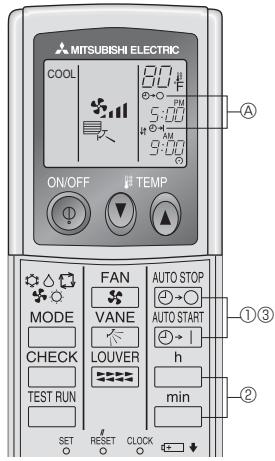

Les fonctions de minuterie sont différentes pour chaque télécommande. Pour plus de détails sur le mode de fonctionnement de la télécommande, reportez-vous au manuel d'utilisation approprié fourni avec chaque télécommande.
5. Fonctionnement d'urgence de la télécommande sans fil infrarouge
(Pour PCA-A·KA4) Fig. 5-1
(Pour PKA-A-HA4) Fig. 5-2
Lorsqu'il n'est pas possible d'utiliser ,
Lorsque les piles de sont usées ou que ne fonctionne pas correctement, le mode de fonctionnement d'urgence peut être activé à l'aide des touches d'urgence.
[Fig. 5-1]
Témoin DEFROST/STAND BY (dégivrage/veilleuse) ⑧ Témoin de fonctionnement ⊙ Interrupteur de fonctionnement d'urgence (chauffage) ⟨Ĉ⟩ Interrupteur de fonctionnement d'urgence (refroidissement) Capeur
6. Entretien et nettoyage
Les indications suivantes indiquent qu'il convient de nettoyer le filtre.
- Télécommande à fil : “FILTER” (filtre)
- Thermostat RF : e)
- DEMANDEZ à une personne autorisée de nettoyer le filtre. Réinitialisation de l'affichage "FILTER" (filtre) ou e) : pour réinitialiser l'indication, reportez-vous au manuel d'utilisation de chaque télécommande.
Remarque :
- Si deux types d'appareils intérieurs (ou plus) sont contrôlés, la période entre les nettoyages dépend du type de filtre. Si vous devez nettoyer le filtre de l'appareil principal, "FILTER" (filtre) s'affiche. Si l'affichage s'éteint, la période cumulée est réinitialisée. (uniquement pour la télécommande à fil)
7. Guide de dépannage
Opération de mise en marche
- ① pour utiliser le mode de refroidissement.
- ① pour utiliser le mode de chauffage.
Pour arrêter le fonctionnement - Pour arrêter l'appareil, a .
Témoin DEFROST/STAND BY (dégivrage/veille) (Orange) - Témoin de fonctionnement (Vert) - I (chauffage/refroidissement) - Capteur
- Chaque fois que vous appuyez sur l'i , le mode de fonctionnement change.
- Sélectionnez "FROID/CHAUD" sur le moniteur. (L'affichage est orange pendant 5 secondes après le basculement.)
Modèles de refroidissement seulement
Moniteur
| VERT | ORANGE | ||
| ARRÊT | ○ | ○ | L'affichage est orange pendant 5 secondes après le basculement comme indiqué à gauche, puis il redevient normal. |
| FROID | ● | ○ | |
| CHAUD | ● | ● |
O Éteint ● Allumé
Remarque :
- Les détails concernant le mode d'urgence sont tels qu'indiqués ci-dessous.
| Mode de fonctionnement | Refroidissement (COOL) | Chauffage (HEAT) |
| Température programmée | 24°C, 75°F | 24°C, 75°F |
| Vitesse de ventilation | Elevée (High) | Elevée (High) |
| Sens de la soufflerie | Horizontal | Vers le bas 4 (5) |
- "FILTER" (filtre) ou "Clean Filter" (nettoyer le filtre) indique la période entre les nettoyages en heures si le climatiseur est utilisé dans des conditions d'air intérieur normales. Toutefois, le degré d'encrassement du filtre dépend des conditions environnementales ; nettoyez-le donc en conséquence.
- La période cumulée avant le nettoyage du filtre varie selon les modèles.
- Cette indication n'est pas disponible pour la télécommande sans fil infrarouge.
| En cas de problème : | Voici la solution. (L'appareil fonctionne normalement.) |
| Le climatiseur ne chauffe ni ne refroidit correctement. | ■ Nettoyez le filtr. (Le début d'air est réduit lorsque le filtr est sale ou colmaté.)■ Contrôlez la température et ajustez la température définie en conséquence.■ Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil extérieur.L'admission ou la sortie d'air de l'appareil interieur est-elle bloquée ?■ Une porte ou une fenêtre a-t-elle étée laissée ouverte ? |
| Lorsque l'opération de chauffage débute, de l'air chaud n'est pas ex-pulsé immédiatement de l'appareil intérieur. | ■ De l'air chaud est expulsé uniquement lorsque l'appareil intérieur est suffisamment chaud. |
| En mode de chauffage, le climatiseur s'accrite avant que la température définie pour la piece soit atteinte. | ■ Lorsque la température extérieure est BASSE et l'humidité de l'air importante, du givre peut se former sur l'appareil extérieur. Dans ce cas, l'appareil extérieur procèle à une opération de dégivrage. Un fonctionnement normal de l'appareil devrait débuter au bout de 10 minutes environ. |
| En cas de problème : | Voici la solution. (L'appareil fonctionne normalement.) | ||
| La direction du début d'air varie pendant l'opération ou la direction ne peut être définie. | ■ En mode de refroidissement, les ailettes se placent automatiquement en position horizontale (basse) au bout d'une (1) heures lorsqu'une direction de début d'air basse (horizontal) est sélectionné. Ceci évite la formation d'eau sur les ailettes et prévent tout suitement.■ En mode de chaffage, les ailettes se placent automatiquement en position horizontale lorsque la température du début d'air est basse ou pendant le mode de dégivrage. | ||
| Lorsque la direction du début d'air est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminée avant de s'arrêteur sur la position souhaitée. | ■ Lorsque la direction du début d'air est modifiée, les ailettes se plaç-cent sur la position déterminée après être passées par la position de base. | ||
| Un bruit d'eau qui ruisse ou plus rarement unSouffle peut être perçu. | ■ Ces bruits peuvent être perçu lorsque le réfrigérant circule dans le climatiseur ou lorsque le flux du réfrigérant a été modifié. | ||
| Un craquement ou un grincement peut être/perçu. | ■ Ces bruits peuvent être perçu lorsque les pièces du climatiseur frontent les une contre les autres en raison de l'expansion et de la contraction qui résultat des variations de température. | ||
| La piece a une odeur désagréable. | ■ L'apparil intéérier aspire de l'air qui contient des gaz produits par les murs, les moquettes et les meubles ainsi que des odeurs vécuillées par les vêtements, puis il les expulme à nouveau dans la piece. | ||
| Une buée ou vapeur blanche sort de l'apparil intéérier. | ■ Si la temperature intéérier et l'humidité de l'air sont élevées, cette situation peut se produit en début d'opération.■ En mode de dégivrage, de l'air froid peut être expulsé et avoir l'appar- rence de la buée. | ||
| De l'eau ou de la vapeur sort de l'apparil extérieur. | ■ En mode de refroidissement, de l'eau peut se former et suinter des tuyaux et des raccords froids.■ En mode de chauffage, de l'eau peut se former et suinter de l'échang- geur thermique.■ En mode de dégivrage, l'eau présente sur l'échangateur thermique s' évapore provoquant ainsi une émission de vapeur d'eau. | ||
| Le témoin de fonctionnement n'apparait pas sur l'écran de la télécommande à fil. (*) | ■ Mettez l'unité sous tension. Le signe "®" s'affiche sur l'écran de la télé- commande à fil. | ||
| Le signe "®" s'affiche sur l'écran de la télécommande à fil. (*) | ■ Lors du contrôle centralisé, le signe "®" s'affiche sur l'écran de la télécommande à fil, et le fonctionnement du climatiseur ne peut pas être activé ou déactivé à l'aide de la télécommande à fil. | ||
| Lorsque le climatiseur est redémarré immeditatément après avoir été éteint, son fonctionnement est bloqué même si la touche "ON/OFF"(Marche/Arrêt) est sollicitée. | ■ Patientez trois minutes environ. (Le fonctionnement s'est arrêté pour protégér le climatiseur.) | ||
| Le climatiseur fonctionné sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée. (*) | ■ La fonction de marche de la minuterie a-t-elle été régîée ? Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrête.■ Le climatiseur est-il raccordé à une télécommande à fil centralisée ? Consultez les personnes en charge du contrôle du climatiseur.■ Le signe "®" s'affiche-t-il sur l'écran de la télécommande à fil ? Consultez les personnes en charge du contrôle du climatiseur.■ La fonction de recouvrement auto en cas de coupure d'électricité a-t-elle été régîée ? Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrête. | ||
| Le climatiseur s'accrotré sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée. (*) | ■ La fonction d'accrotré de la minuterie a-t-elle été régîée ? Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour relancer l'opération.■ Le climatiseur est-il raccordé à une télécommande à fil centralisée ? Consultez les personnes en charge du contrôle du climatiseur.■ Le signe "®" s'affiche-t-il sur l'écran de la télécommande à fil ? Consultez les personnes en charge du contrôle du climatiseur. | ||
| Le fonctionnement de la minuterie de la télécommande à fil ne peut pas être régîé. (*) | ■ Les paramétrages de la minuterie sont-is-lits invalides ? Si la minuterie peut être régîée, l'indication WEEKLY, SIMPLE ou (AUTO-OFF) s'affiche sur l'écran de la télécommande à fil. | ||
| Le message "PLEASE WAIT"(VEUILLEZ PATIENTER) s'affiche sur l'écran de la télécommande à fil. (*) | ■ Les paramétrages initiaux sont en cours d'exercice. Patientez trois minutes environ. | ||
| Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu. | ■ Les dispositifs de protection ont fonctionné pour protégér le climatiseur. N'essayez pas de répacker cet apparil vous-même. Mettez l'apparil hors tension immédiatement et consultez votre re- vendeur. Vous devrez fournir au reventer le nom du modele et les informations qui apparaissent sur l'écran de la télécommande. | ||
| Le bruit perçu est supérieur aux caractéristiques sonores. | ■ A l'accrofé de l'opération de refroidissement, la pompe de vidange se met en marche puis s'accrofé. Patientez 3 minutes environ. | ||
| Rien n'apparait sur l'écran de la télécommande sans fil, l'écran est flou, ou l'apparil intéérier ne recoit aucun signal sauf si la télécommande est éteinte. | ■ Le niveau sonore du fonctionnement intéérier dépend de l'acoustique de la peaje dans laquelle l'apparil est installé (voir tableau suivant), et sera supérieur aux caractéristiques sonores (mesurées dans une pièce sans écho). | ||
| ■ Pièces représentant une absorption phonoique élèvee | Pièces représentant une absorption phonoique normale | Pièces représentant une absorption phonoique faible | |
| Exemples de pièce | Studio de radio-diffusion, salle de musique, etc. | Salle de récep- tion, entree d'hôtel, etc. | Bureau,,chambre d'hôtel |
| Niveaux sonores | 3 à 7 dB | 6 à 10 dB | 9 à 13 dB |
| Rien ne s'affiche sur l'écran de la télécommande sans fil infrarouge, l'affchage est flou, ou l'unité intéérierne ne recoit les signaux que lorsque la télécommande sans fil infrarouge est à proximité. (*) | ■ Les pèces sont faibles.Remplacez les pèces et appuyez sur la touche "Reset" (Réinitialiser).■ Si rien n'appraisait suite au remplacement des pèces, assurez-vous que les pèces sont insérées conformément à la polarité indiquée (+,-). | ||
| Le témoin de fonctionnement situé près du récepteur de la télé-com- mande sans fil infrarouge sur l'apparil intéérier clignote. (*) | ■ La fonction d'auto-diagnostique s'est activée pour protégé le climatiseur.■ Ne tentez pas de répacker cet apparil par vous-même. Mettez-le immediamenti hors tension, puis consultez votre revendeur. Indiqué le nom du modele à yours revendeur. |
7. Guide de dépannage
| En cas de problème : | Voici la solution. (L'appareil fonctionne normalement.) |
| À l'activation du mode d'assèchement, la température programmée est modifiée. | À l'activation du mode d'assèchement, la température programmée est automatiquement replacée par la température optimale initialement programmée. |
1. Uniquement pour la télécommande à fil. 2. Uniquement pour la télécommande sans fil infrarouge.
8. Spécifications techniques
| Modèle | PKA-A12HA4 | PKA-A18HA4 | |
| Alimentation de l'appareil (Phase, Tension / Fréquence <Hz>) | Monophasé 208/230, 60 | ||
| Moteur du ventilateur | <FLA> | 0,33 | |
| MCA | <A> | 1 | 1 |
| MOCP | <A> | 15 | 15 |
| Dimensions (Hauteur) | <inch> | 11-5/8 | |
| Dimensions (Largeur) | <inch> | 35-3/8 | |
| Dimensions (Profondeur) | <inch> | 9-13/16 | |
| Débit d'air | DRY | 320-370-425 | |
| (Faible - Moyenne - Elevé) | WET | 290-335-380 | |
| Niveau de bruit (Fàible - Moyenne - Elevé) | <dB> | 36-40-43 | |
| Poids net | <lbs> | 29 | |
| Modèle | PCA-A24KA4 | PCA-A30KA4 | PCA-A36KA4 | PCA-A42KA4 | |
| Alimentation de l'appareil(Phase, Tension / Fréquence <Hz>) | Monophasé 208/230, 60 | ||||
| Moteur du ventilateur | <FLA> | 0,49 | 0,54 | 0,83 | 0,97 |
| MCA | <A> | 1 | 1 | 2 | 2 |
| MOCP | <A> | 15 | 15 | 15 | 15 |
| Dimensions (Hauteur) | <inch> | 9-1/6 | |||
| Dimensions (Largeur) | <inch> | 50-3/8 | 63 | ||
| Dimensions (Profondeur) | <inch> | 26-3/4 | |||
| Débit d'air(Faible-Moyenne 2-Moyenne 1-Elevé) | DRY | 530-565-600-670 | 565-600-635-705 | 775-850-920-990 | 810-885-955-1025 |
| WET | 495-530-565-635 | 530-565-600-670 | 705-775-850-920 | 740-810-885-955 | |
| Niveau de bruit (Faible-Moyenne 2-Moyenne 1-Elevé) | <dB> | 33-35-37-40 | 35-37-39-41 | 37-39-41-43 | 39-41-43-45 |
| Poids net | <lbs> | 71 | 79 | 84 | |

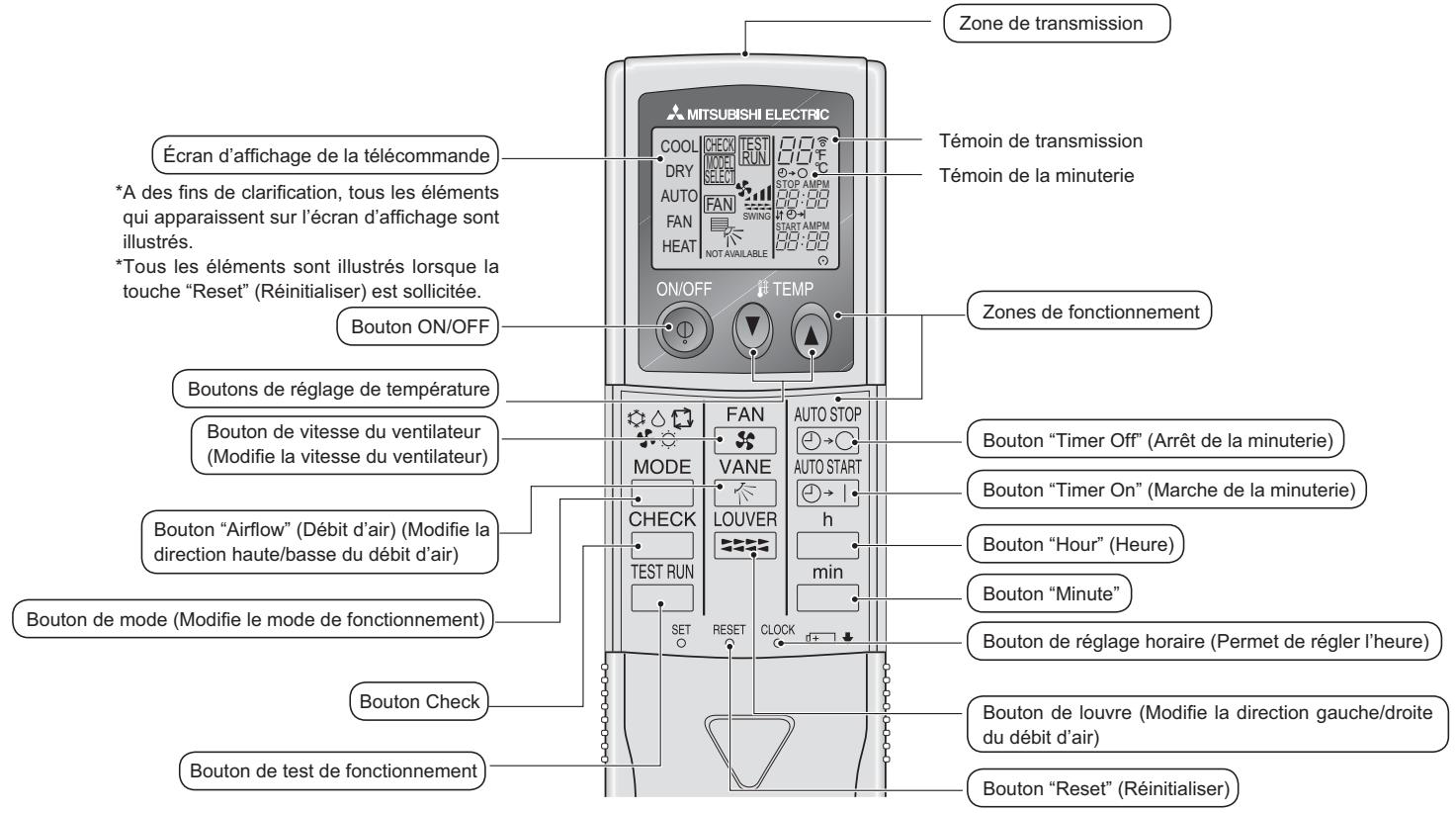

9.1 Nomenclature
Pour utiliser la télécommande sans fil infrarouge, pointez-la vers le récepteur de l'appareil intérieur. Si la télécommande sans fil infrarouge est utilisée dans les deux minutes qui suivent la mise sous tension de l'appareil intérieur, l'unité peut émettre deux bips successifs indiquant la réalisation du contrôle automatique. L'appareil intérieur émet des bips pour confirmer la réception du signal transmis par la télécommande sans fil infrarouge. Les signaux peuvent être reçus jusqu'à 7 mètres environ en ligne droite à partir de l'appareil intérieur et dans une zone vers la gauche ou la droite de l'appareil. Cependant, une lumière vive ou fluorescente peut gêner la réception des signaux de l'appareil intérieur. L'appareil doit être contrôlé si le voyant d'opération près du récepteur de l'unité intérieure clignote. Consultez votre revendeur pour le service. Manipulez la télécommande sans fil infrarouge avec précaution ! Ne la faites pas tomber et ne lui infligez pas de chocs violents. De plus, évitez de mouiller la télécommande sans fil infrarouge et ne la laissez pas dans un endroit humide. Pour éviter de perdre la télécommande sans fil infrarouge, installez le support fourni avec la télécommande sans fil infrarouge sur un mur et veillez à y replacer la télécommande sans fil infrarouge après chaque utilisation.

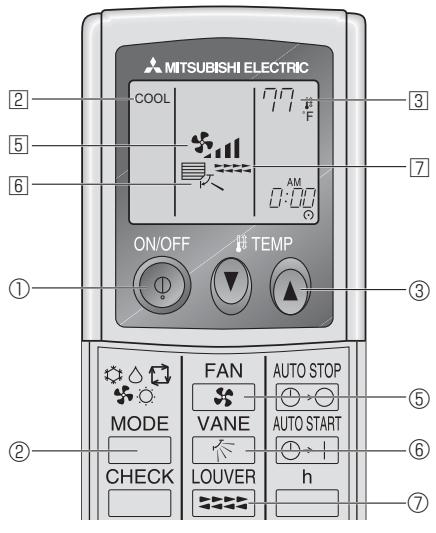

Insertion/remplacement de la pile
- Retirez le couvercle supérieur, insérez deux piles AAA, puis replacez le couvercle.
Deux piles AAA. Insérez d'abord le pôle (-) négatif de chaque pile. Insérez les piles en respectant la polarité indiquée (+, -) !
- rémité est étroite.
avec un objet dont l'extrémité est étroite.
Appuyez sur le bouton ON/OFF ①. - Le témoin de marche et la zone d'affichage s'allument.
Appuyez de nouveau sur le bouton ON/OFF ①. éteignent.
Remarque :
Même si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.
Pour réduire la température ambiante :
Appuyer sur le bouton ③ pour sélectionner la température désirée. La température sélectionnée est affichée.
Pour augmenter la température ambiante :
Appuyer sur le bouton ③ pour sélectionner la température désirée. La température sélectionnée est affichée sur l'écran ③.
- Plages de températures à votre disposition :
Rafraîchissement et Assèchement : 19 - 30 °C, 67 - 87 °F
Chauffage : 17 - 28 °C, 63 - 83 °F
Automatique : 19 - 28 °C, 67 - 83 °F
- 8 °C ou 39 °C, 46 °F ou 102 °F clignotent sur l'affichage pour indiquer que la température de la pièce est plus basse ou plus élevée que la température affichée.
(Cet affichage n'apparaît pas sur la télécommande sans fil.)
9.2.3. Réglage de la vitesse du ventilateur
- Appuyez sur le bouton de vitesse du ventilateur ⑤
- À chaque fois que vous appuyez sur le bouton, vous changez la force. La vitesse actuelle est indiquée en 5.
- La séquence de changement et les réglages disponibles sont les suivants.
| Vitesse du ventilateur | Affichage |
| 4 vitesses + Auto | vitesse 1 vitesses 2 vitesses 3 vitesses 4 Auto |
| → ↑ → ↓ → ↓ → ↓ → ↓ → ↓ | |
| 3 vitesses + Auto | vitesse 1 vitesses 2 vitesses 3 Auto |
| → ↑ → ↓ → ↓ → ↓ → ↓ → ↓ |
Quand l'unité est en fonction, appuyez sur le bouton ⑥ de ventilation montante/descendante autant de fois que nécessaire.
- À chaque fois que vous appuyez sur le bouton, vous changez la direction. La direction actuelle est affichée sur l'écran.
- La séquence de changement et les réglages disponibles sont les suivants :
| Télécommande | Affichage |
| Câblée (PCA-KA4) (PKA-HA4) | Bascule Auto 1 2 3 4 5 → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → |
| Télécommande sans fil infrarouge | Bascule 1 2 3 4 → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▻ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ → ▷ ∈ |
9.3. Minuterie
Pousser le bouton arrêt ou marche (AUTO STOP ou AUTO START) pour le réglage du minuteur.
- Vous pouvez régler l'heure lorsque le symbole suivant clignote.
Minuteur d'arrêt : -0 clignote.
Minuteur de mise en marche : -1 clignote.
② Utiliser les boutons h et min pour régler l'heure. ③ Annuler le minuteur.
Pour annuler le minuteur d'arrêt OP.
Pour annuler le minuteur de marche ART.
- Il est possible de combiner les minuteurs marche et arrêt (ON et OFF).
- Si l'on pousse le bouton marche/arrêt ON/OFF de la télécommande alors que le minuteur est actif, l'appareil annulera les minuteurs.
- Si l'horloge n'a pas eté mise à l'heure, il n'est pas possible d'utiliser le minuteur.
- Noms des pièces 18 3. Utilisation 19 4. Minuterie 21
- Fonctionnement d'urgence de la télécommande infrarouge sans fil
