Type de produit	Climatiseur plafonnier à cassette 1 volets
Marque	MITSUBISHI
Modèle	PMFY-NBMU-E (série PMFY-P)
Alimentation	Monophasé 208/230 V, 60 Hz
Capacité de refroidissement	Jusqu'à 15 000 BTU/h (selon modèle)
Capacité de chauffage	Jusqu'à 17 000 BTU/h (selon modèle)
Dimensions (unité intérieure)	Hauteur : 9-1/16 po, Largeur : 33-5/8 po, Profondeur : 1-9/16 po
Dimensions (grille)	Hauteur : 1-3/16 po, Largeur : 39-3/8 po, Profondeur : 18-1/2 po
Poids net (unité + grille)	31 lb (7 lb pour la grille)
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Déshumidification, Ventilation
Vitesses du ventilateur	4 vitesses + Auto
Direction du flux d'air	Manuelle (4 positions) + Balancement automatique
Minuteries	Hebdomadaire, Simple (marche/arrêt différé), Arrêt automatique
Télécommande	Filaire (avec écran) et sans fil (en option)
Filtre	Normal, indicateur de nettoyage (100 h)
Plage de température (refroidissement)	19 °C à 30 °C (67 °F à 87 °F)
Plage de température (chauffage)	17 °C à 28 °C (63 °F à 83 °F)
Plage de température (automatique)	19 °C à 28 °C (67 °F à 83 °F)
Niveau sonore (intérieur)	27 à 39 dB(A) selon modèle et vitesse
Débit d'air (sec/humide)	200 à 370 CFM selon modèle et vitesse
Sécurité	Mise à la terre obligatoire, arrêt automatique en cas d'anomalie, verrouillage des touches
Entretien	Nettoyage régulier du filtre à l'aspirateur ou à l'eau tiède
Réfrigérant	R410A (selon modèle, vérifier la plaque signalétique)

FOIRE AUX QUESTIONS - PMFY-NBMU-E MITSUBISHI

Comment régler la minuterie hebdomadaire ?

Pour régler la minuterie hebdomadaire, assurez-vous d'être sur l'écran de contrôle standard. Appuyez sur le bouton Menu du programmateur jusqu'à afficher "Réglage". Sélectionnez le jour avec le bouton Marche/Arrêt du programmateur, puis choisissez le numéro d'opération (1 à 8). Réglez l'heure et la température souhaitées, puis validez avec le bouton Filter. Activez la minuterie en appuyant sur le bouton Timer On/Off pour que l'indication "Timer Off" disparaisse.

Comment nettoyer le filtre de l'unité intérieure ?

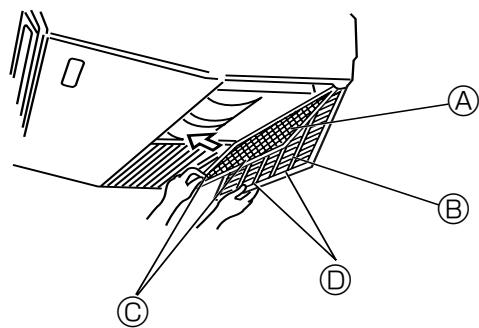

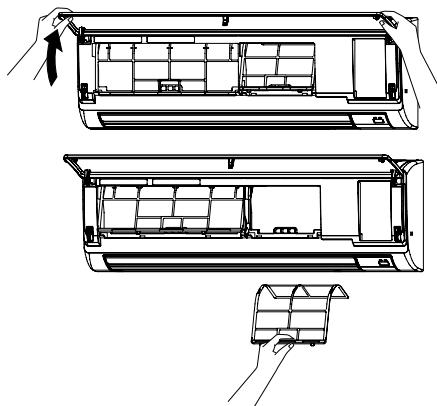

Pour nettoyer le filtre, ouvrez la grille d'aspiration en appuyant sur le bouton PUSH. Retirez le filtre en le tirant vers l'avant. Nettoyez-le avec un aspirateur ou lavez-le à l'eau tiède. Ne pas utiliser d'eau chaude (>50 °C) ni de solvant. Laissez sécher complètement avant de remettre en place. Après le nettoyage, appuyez deux fois sur le bouton Filter pour réinitialiser l'indicateur.

Que faire si le message "PLEASE WAIT" s'affiche ?

Le message "PLEASE WAIT" s'affiche pendant environ 3 minutes après la mise sous tension de l'unité intérieure ou après une coupure de courant. C'est normal. Patientez jusqu'à ce que le message disparaisse et que le climatiseur soit prêt à fonctionner.

Comment utiliser le mode d'urgence sans télécommande ?

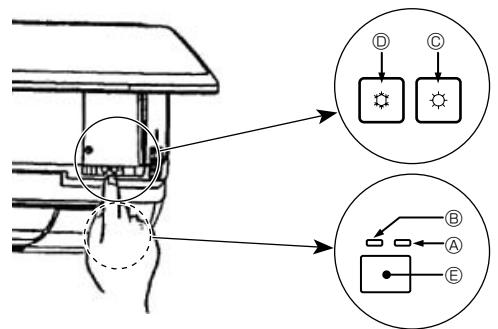

Si la télécommande ne fonctionne pas, vous pouvez utiliser les interrupteurs d'urgence sur l'unité intérieure. Appuyez plus de 2 secondes sur le bouton de fonctionnement d'urgence pour le mode refroidissement, ou sur celui pour le mode chauffage. L'appareil fonctionnera alors à une température programmée de 24 °C avec une vitesse de ventilateur élevée.

Pourquoi le climatiseur ne chauffe-t-il pas immédiatement ?

En mode chauffage, de l'air chaud n'est expulsé que lorsque l'échangeur thermique est suffisamment chaud. Ceci peut prendre quelques minutes. C'est normal. De plus, si l'unité extérieure est en dégivrage, le chauffage est temporairement interrompu (environ 10 minutes).

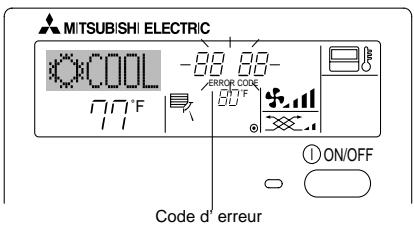

Comment interpréter les codes d'erreur sur la télécommande ?

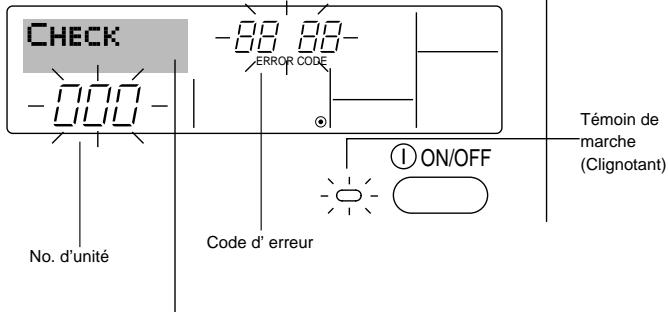

Si un code d'erreur clignote avec le témoin de marche, notez le code et le numéro d'unité. Éteignez l'alimentation et contactez votre revendeur. Si seul le code clignote (témoin allumé), l'opération continue mais il peut y avoir un problème. Appelez un technicien. Vous pouvez également afficher un numéro de contact préréglé en appuyant sur le bouton Check.

Quelle est la plage de température utilisable en mode refroidissement ?

La plage de température recommandée pour le refroidissement est de 19 °C à 30 °C (67 °F à 87 °F). L'utilisation en dehors de cette plage peut endommager l'appareil. Vérifiez également que l'unité extérieure n'est pas exposée à des températures inférieures à -5 °C ou supérieures à 43 °C.

Puis-je utiliser un seul climatiseur pour plusieurs pièces ?

Ce climatiseur est conçu pour une seule pièce. Si plusieurs unités intérieures sont connectées à une même unité extérieure, elles doivent toutes fonctionner dans le même mode (refroidissement ou chauffage). Si les modes diffèrent, l'écran clignote et le fonctionnement est limité. Consultez la notice pour la configuration multi-split.

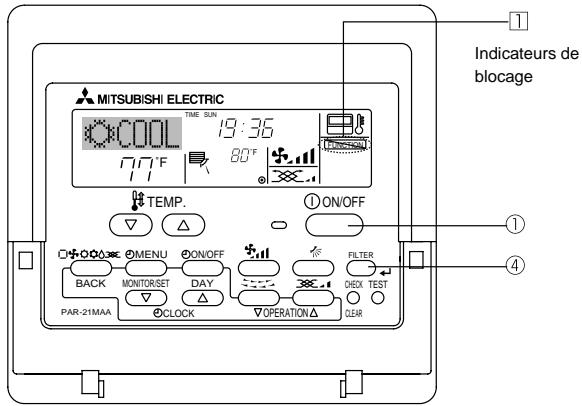

Comment verrouiller les boutons de la télécommande ?

Pour verrouiller les boutons, maintenez enfoncés simultanément les boutons Filter et ON/OFF pendant 2 secondes. L'indicateur de verrouillage apparaît. Pour déverrouiller, répétez l'opération. Vous pouvez configurer le type de verrouillage (tous les boutons ou sauf ON/OFF) dans le menu de sélection des fonctions.

Que faire si l'unité extérieure émet de l'eau ou de la vapeur ?

En mode refroidissement, de l'eau peut se former sur les tuyaux froids et s'égoutter. En mode chauffage, de l'eau peut suinter de l'échangeur thermique. Pendant le dégivrage, la vapeur d'eau est normale. Si le débit est excessif ou continu, vérifiez que le bac de condensation n'est pas obstrué et contactez un professionnel.

MODE D'EMPLOI PMFY-NBMU-E MITSUBISHI

Pour une utilisation correcte sans risques, veuillez lire le manuel d'utilisation en entier avant de vous servir du climatiseur.

1. Consignes de sécurité 20
2. Nomenclature 20

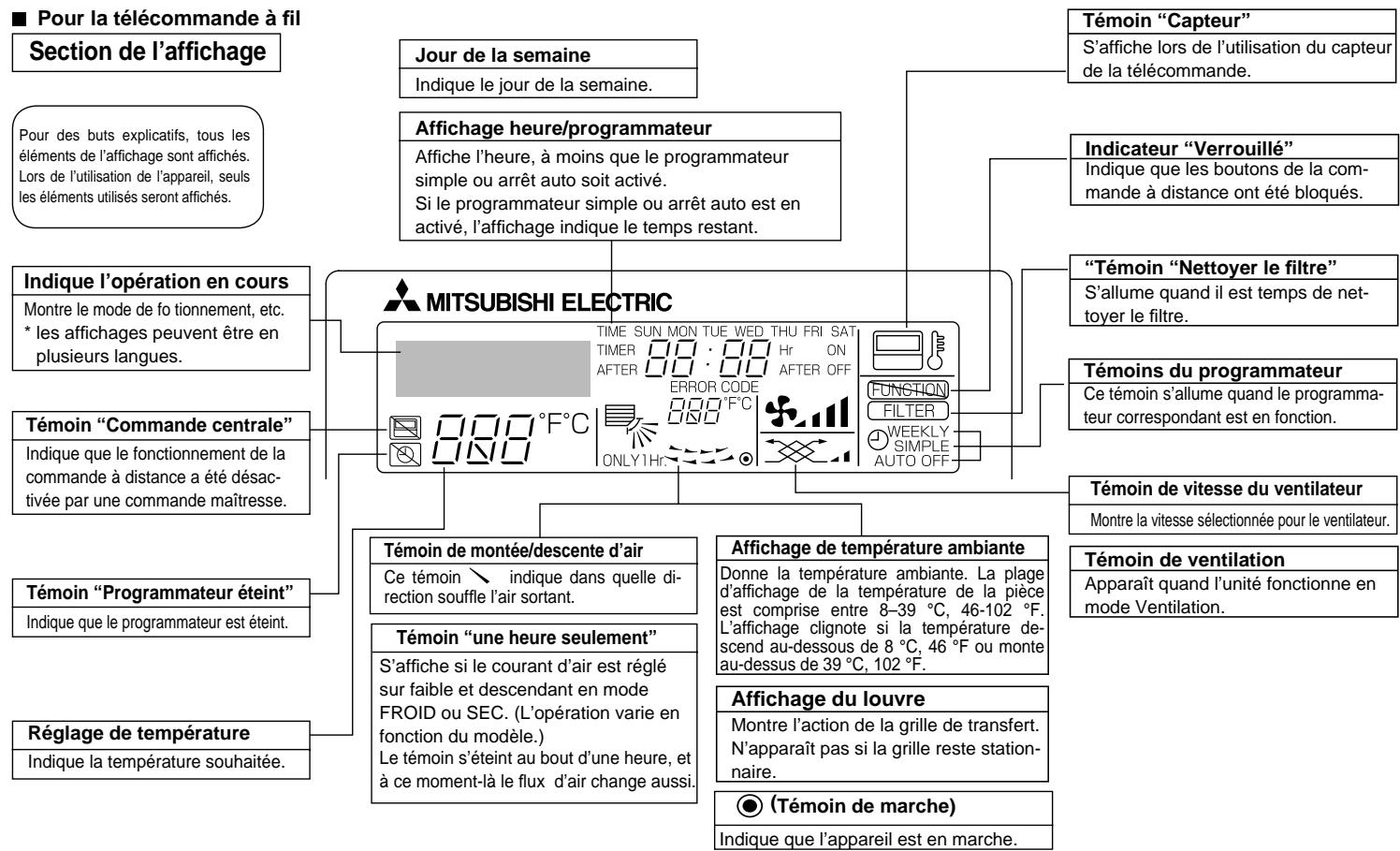

3. Configuration d'écran 24
4. Régler le jour de la semaine et l'heure 24
5. Fonctionnement 24
6. Minuterie 26
7. Autres fonctions 29
8. Sélection des fonctions 30
9. Fonctionnement d'urgence de la télécommande sans fil 34
10. Entretien et nettoyage 34
11. Guide de dépannage 35
12. Spécifications techniques 37

1. Consignes de sécurité

Avant d'installer le climatisationur, lisez attentivement toutes les "Consignes de sécurité". Les "Consignes de sécurité" reconnaissent des points très importants concernant la sécurité. Veillez bien à les suivre. Veuillez consulter ou obtenir la permissionYOUR compagnie d'électricité avant de connecter votre système.

Symboles utilisés dans le texte

△ Avertissement: Précautions à suivre pour éviter tout danger de blessure ou de décès de l'utilisateur. Précaution:

Décrit les précautions qui doivent être prises pour éviter d'endomager l'appareil.

Symboles utilisés dans les illustrations

Indique un élément qui doit être mis à la terre.

Avertissement:

• Pour les appareils qui ne sont pas accessibles au public.
• Cet appareil ne doit pas être installé par l'utilisateur. Demander au revendeur ou à une société agréée de l'installer. Si l'appareil n'est pas correctement installé, il peut y avoir un risque de fuite d'eau, d'électrocution ou d'incendie.
• Ne pas marcher sur l'appareil ni y déposer des objets.
• Ne jamais éclabousser l'appareil ni le toucher avec des mains humides. Il pourrait en résulter un risque d'électrocution.
• Ne pas vaporiser de gaz inflammable à proximité de l'appareil sous risque d'incendie.
• Ne pas placer de chauffage au gaz ou tout autre appareil fonctionnant avec une flamme vive à où il serait exposé à l'échappement d'air du climatiseur. Cela risquerait de provoquer une mauvaise combustion.
• Ne pas retirer la face avant ou la protection du ventilateur de l'appareil extérieur pendant son fonctionnement.

Précaution:

• Ne pas utiliser d'objet pointu pour enfoncer les boutons car cela risquerait d'endommager la commande à distance.
• Ne jamais obstruer les entrées et sorties des appareils extérieurs et intérieurs.
• Ne jamais nettoyer la télécommande avec du benzène, un chiffon imbibé de diluant, etc.
• Ne pas laisser l'appareil fonctionner être ouverte. En mode de refroidissement, si l'appareil fonctionne longtemps dans une pièce humide (RH de 80% ou plus), l'eau condensée à l'intérieur du climatiseur risque de tacher ou d'abimer les meubles, etc.
• Ne jamais réparer ou déménager personnellement l'appareil.
• Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrêtez l'appareil, éteignez l'interrupteur et prenez contact avec le revendeur.
• Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et sorties d'air.
• Si vous sentez des odeurs étranges, arrêtez l'appareil, le mettre hors tension et contactez le revendeur. Si vous ne proceded pas de cette façon, il pourrait y avoir risque de panne, d'électrocution ou d'accendie.
• Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le climatiseur sans surveillance.
• Toujours surveiller que les jeunes enfants ne jouent pas avec le climatiseur.
• Si le gaz de réfrigérant fuit, arrêtez le fonctionnement du climatiseur, aérez convenablement la pièce et prenez contact avec le revendeur.
• Ne pas toucher l'ailette de sortie d'air supérieure ni le registre de sortie d'air inférieur pendant le fonctionnement d'appareil. De la condensation risquerait de se former d'appareil pourrait s'arrêté de fonctionner.

Rangement de l'appareil

Lorsque vous devez ranger l'appareil, veuillez consulter votre revendeur.

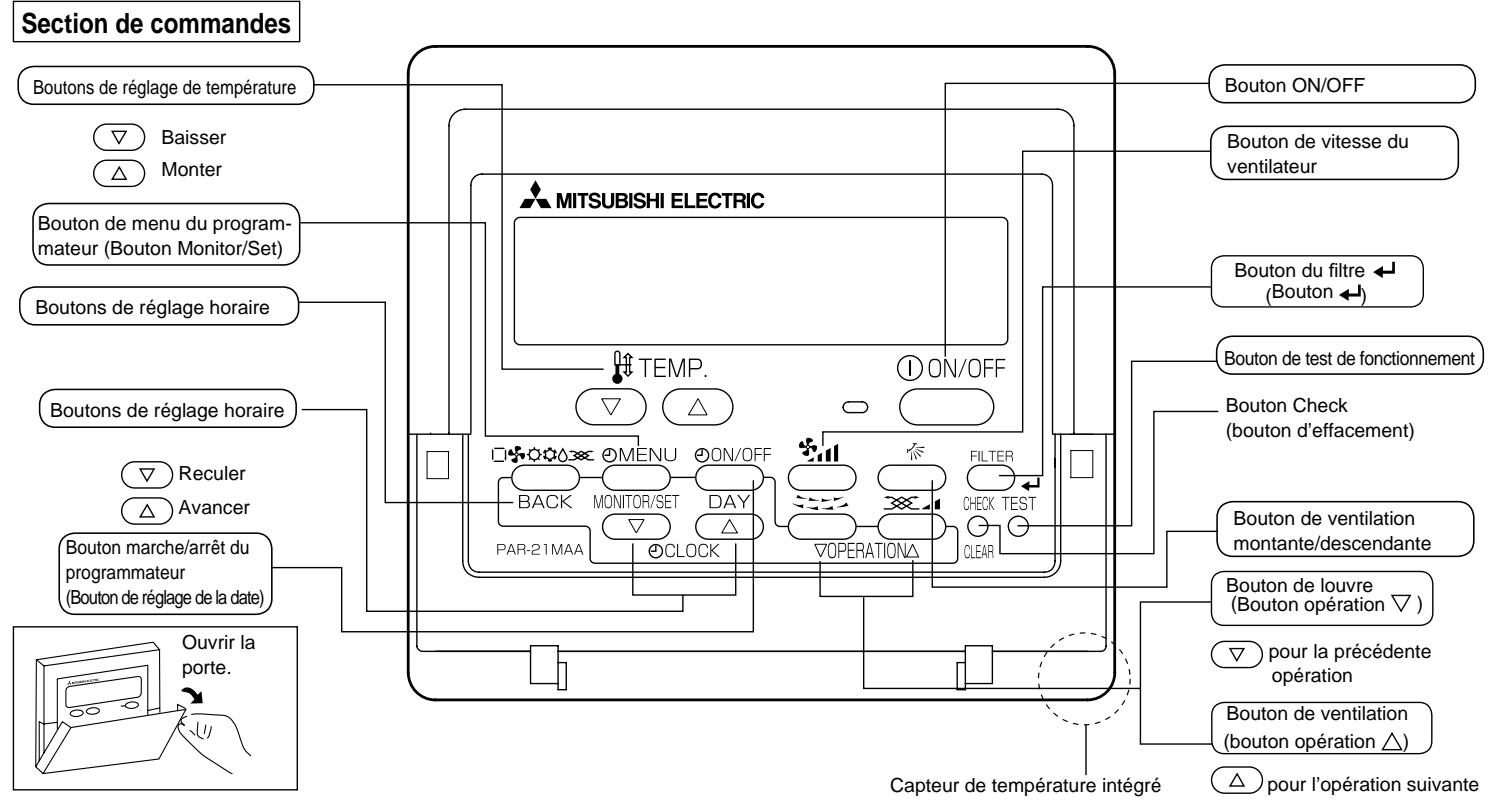

2. Nomenclature

Unité interne

		PKFY-P·NBMU-E	PKFY-P·NHMU-E	PMFY-P·NBMU-E	PCFY-P·NKMU-E
Vitesse du ventilateur		4 Vitesse	3 Vitesse+ Auto*	4 Vitesse	4 Vitesse+ Auto*
Ailette	Modes	4 modes	5 modes	4 modes	5 modes
	Auto avec variation	×	○	○	○
Louvre		Manuel	Manuel	Manuel	Manuel
Filtre		Normal	Normal	Normal	Longue durée
Témoin de nettoyage du filtré		100 heures	100 heures	100 heures	2500 heures

• Cette opération n'est possible qu'à l'aide de la télécommande qui permet de régler la vitesse du ventilateur sur "Auto".

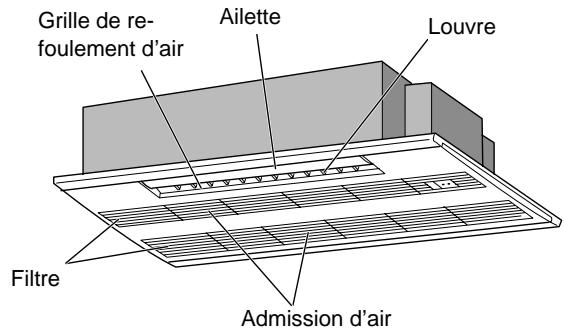

Plafonnier à Cassette 1 volets

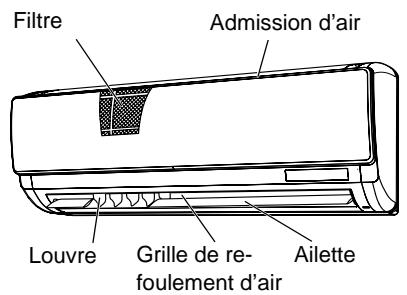

Pkfy-p-nbmu-e

Fixé au Mur

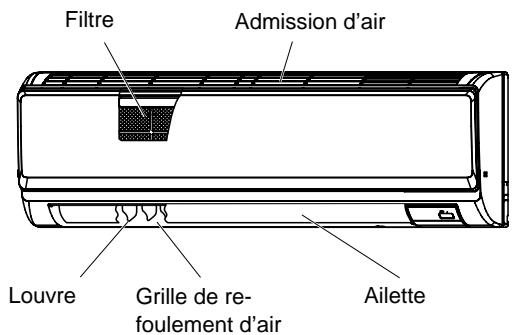

Pkfy-p-nhmu-e

Fixé au Mur

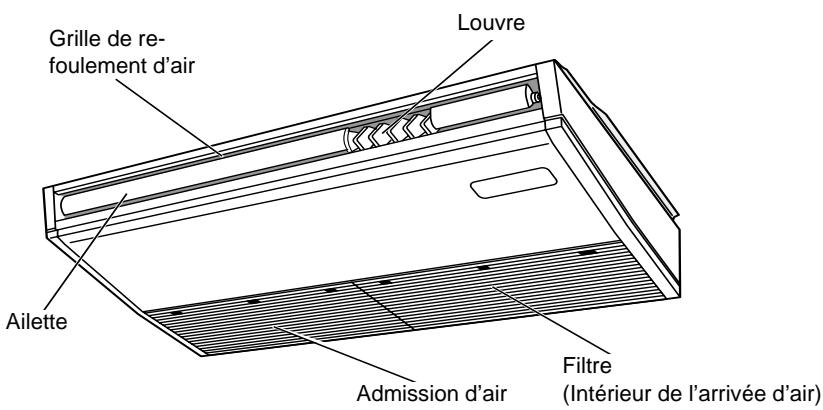

Pcfy-p-nkmu-e

Suspendu au plafond

Remarque:

• Message "PLEASE WAIT" (VEUILLEZ PATIENTER)

Ce message s'affiche pendant 3 minutes environ lorsque l'appareil intérieur est alimenté ou suite à une coupure d'électricité.

Ecran clignotant affichant le mode de fonctionnement

Lorsque plusieurs appareils intérieurs sont connectés à un seul appareil extérieur et que le mode de fonctionnement sélectionné pour un appareil intérieur ne correspond pas à celui d'un autre appareil intérieur, l'écran affichant le mode de fonctionnement clignote. Sélectionner le même mode de fonctionnement pour tous les appareils intérieurs.

Ce message s'affiche quand vous appuyez sur une touche pour lancer une fonction qui est indisponible pour cet appareil intérieur. Lorsqu'une télécommande unique est utilisée pour faire fonctionner plusieurs appareils intérieurs, ce message s'affiche si l'appareil intérieur principal ne dispose pas de la fonction sélectionnée.

• Affichage de la température de la pièce

Pour mesurer la temperature de la pièce, il est possible d'utiliser soit les capteurs d'appareil intérieur, soit le capteur de la télécommande. Par défaut, la temperature est mesurée par les capteurs d'appareil intérieur. Lorsque c'est le cas, la temperature de la pièce, mesurée au niveau de l'appareil intérieur principal, est affichée sur la télécommande utilisée pour le fonctionnement des différents appareils intérieurs.

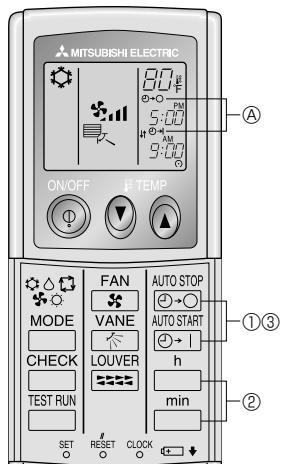

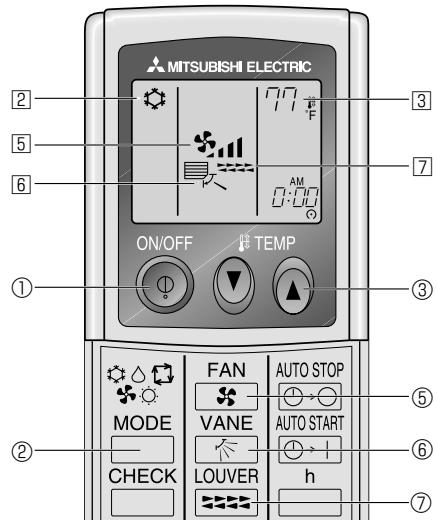

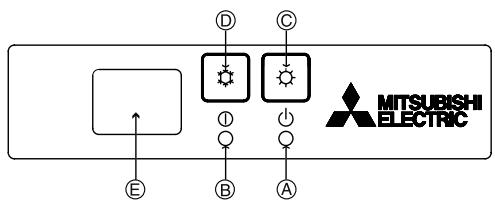

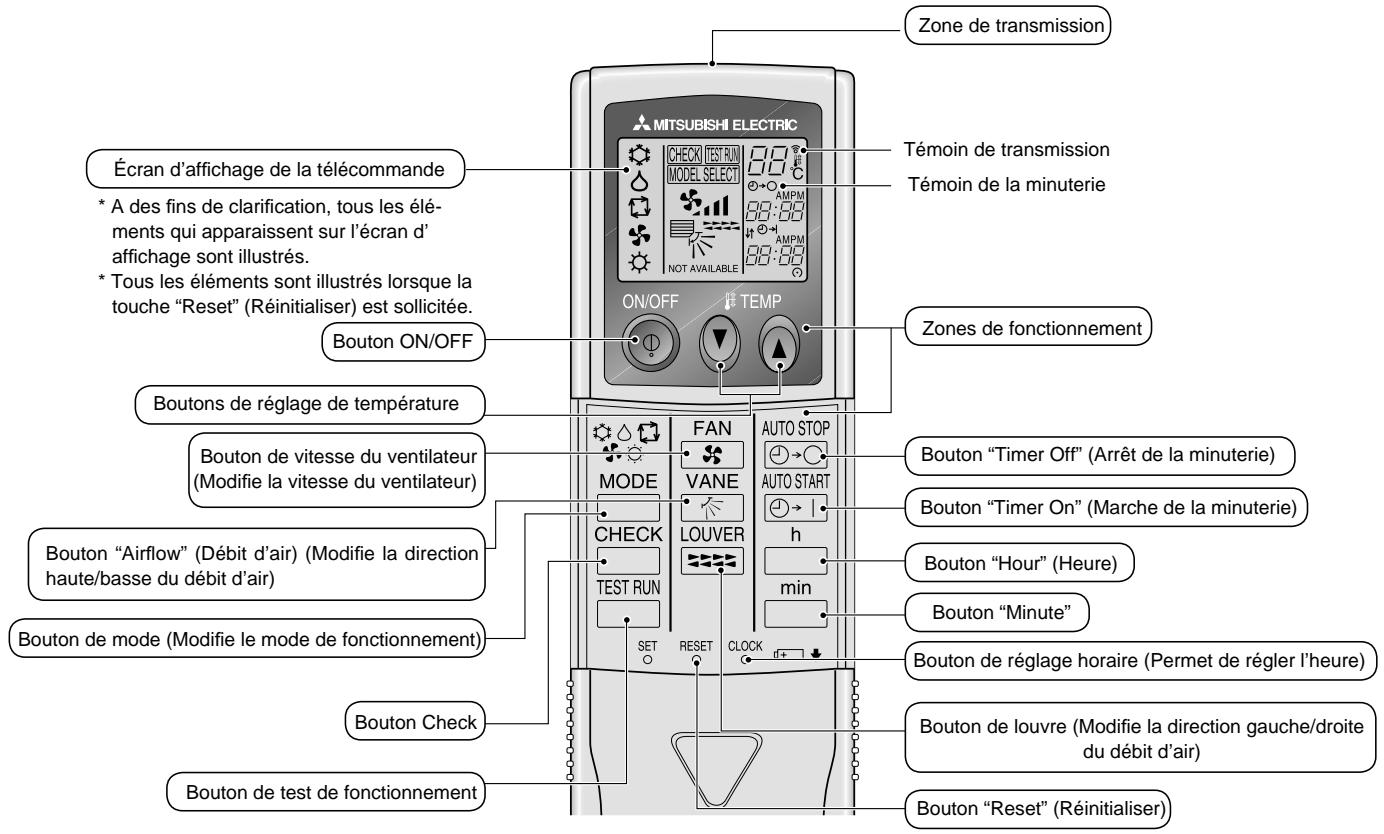

Pour la télécommande sans fil

Pour utiliser la télécommande sans fil, pointez-la vers le récepteur de l'appareil intérieur. Si la télécommande est utilisée dans les deux minutes qui suivent l'alimentation de l'appareil intérieur, l'appareil peut émettre deux bips successifs indiquant que le contrôle automatique initial est en cours. L'appareil intérieur émet des bips pour confirmer que le signal transmis par la télécommande a été reçu. Les signaux peuvent être reçus jusqu'à 23ft. (7 mètres) environ en ligne droite à partir de l'appareil intérieur et dans une zone de vers la gauche ou la droite de l'appareil. Cependant, une lumière vive ou fluorescente peut gêner la réception de signaux de l'appareil intérieur. L'appareil doit être contrôlé si le voyant d'opération près du récepteur de l'unité intérieure clignote. Consultez votre revendeur pour le service. ■ Manipulez la télécommande avec précaution! Ne la faites pas tomber et ne lui infligez pas de chocs violents. De plus, évitez de mouiller la télécommande et ne la laissez pas dans un endroit humide. Pour éviter de rechercher la télécommande, placez le support fourni avec la télécommande sur un mur et veillez à replacer la télécommande dans le support après chaque utilisation.

Insertion/remplacement de la pile

1. Retirez le couvercle supérieur, insérez deux piles AAA, puis replacez le couvercle.

Couvercle supérieur

Deux piles AAA. Insérez d'abord le pôle (-) négatif de chaque pile. Insérez les piles en respectant la polarité indiquée (+, -)!

1. Appuyez sur la touche "Reset" (Réinitialiser).

Appuyez sur la touche "Reset" (Réinitialiser) avec un objet dont l'extrémité est étroite.

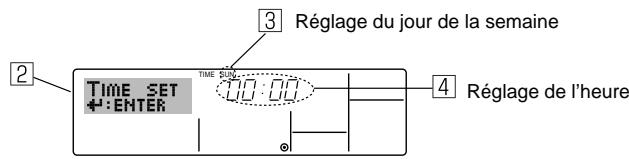

4. Régler le jour de la semaine et l'heure

Remarque: Le jour et l'heure n'apparaîtront pas si l'horloge a été déconnectée dans la sélection des fonctions.

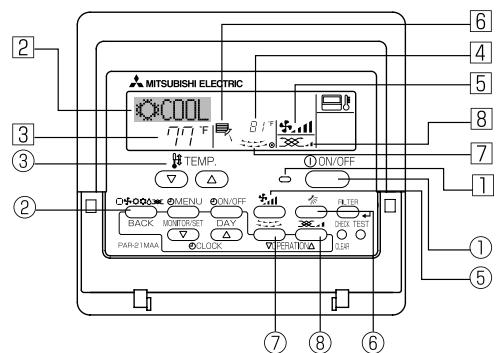

5.1. MARCHE/ARRET

■ Appuyez sur le bouton ON/OFF ①.

• Le témoin de marche et la zone d'affichage s'allument. Remarque :
• Quand l'unité est reliée, les réglages de base sont les suivants.

	Réglages de télécommande
Mode	Dernier réglage
Réglage de température	Dernier réglage
Vitesse de ventilateur	Dernier réglage
Air montant/descendant	Mode	COOL or DRY	Sortie horiz. *1
		HEAT	Dernier réglage *2
		FAN	Sortie horiz. *1

1 La dernière configuration peut être appliquée selon le type d'appareil intérieur. 2 Dans le cas où le balancement correspond au dernier réglage, le flux d'air peut être dirigé vers le bas (réglage 4) en fonction du type de l'appareil intérieur.

Le paramétrage de la langue d'affichage peut être modifié pour que le français devienne la langue par défaut en sélectionnant la fonction appropriée sur la télécommande. Voyez la section 8, paragraphe [4]-1 pour modifier la langue. La langue de base est l'Anglais.

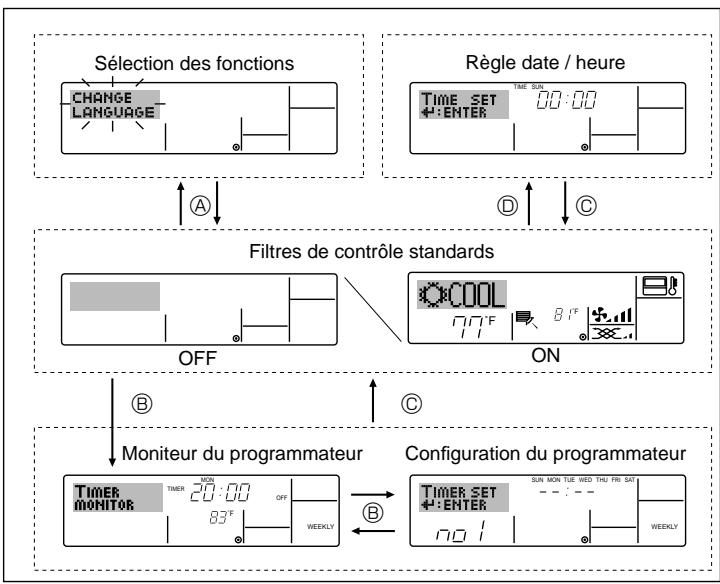

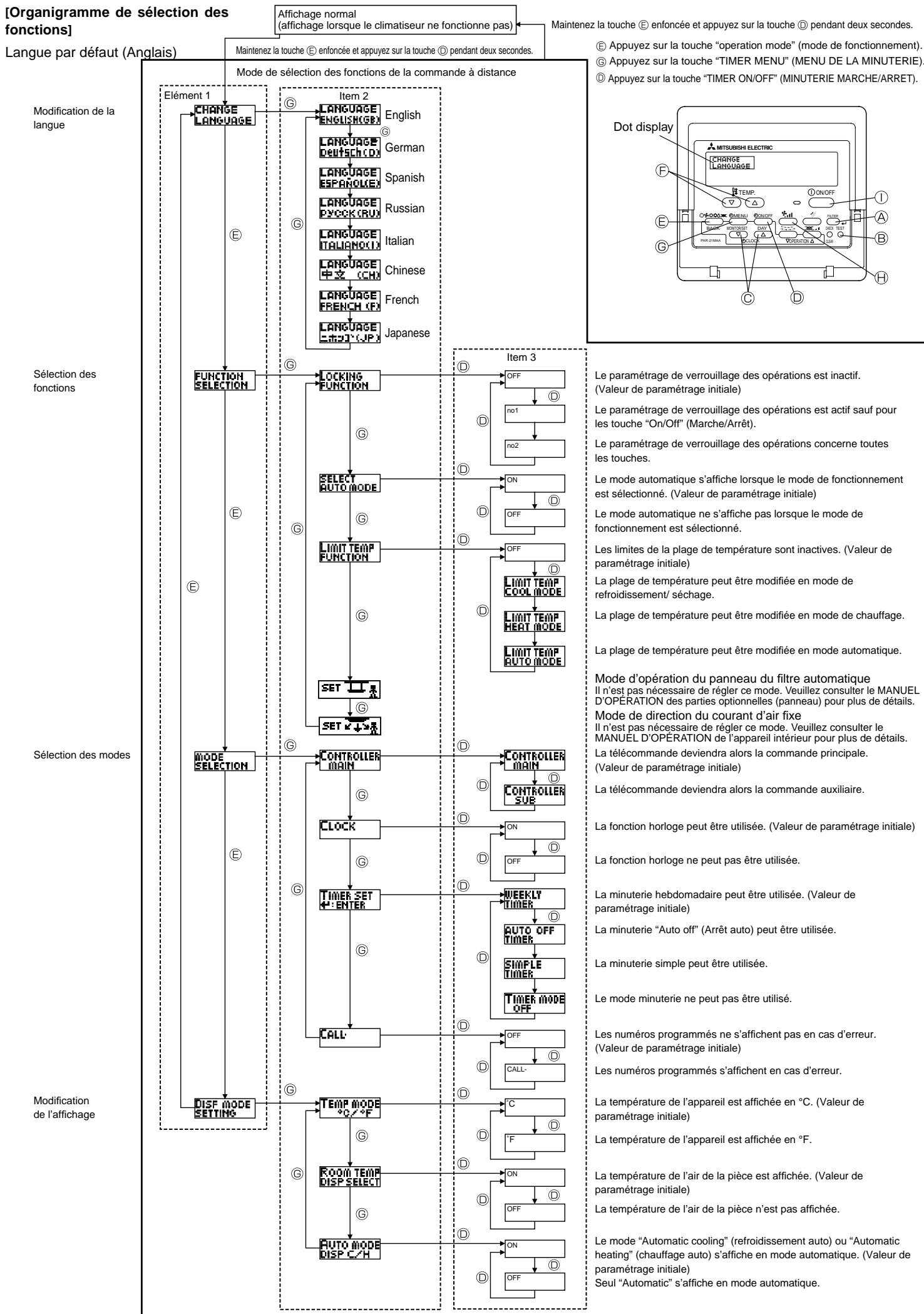

• Sélection des fonctions :

Régle les fonctions et les plages disponibles pour la télécommande (fonctions du programmeur, restrictions de fonctionnement, etc.)

Régler date/heure: Règle le jour de la semaine et l'heure. - Écrans de contrôle standards:

Visualise et règle le fonctionnement du système de conditionnement.

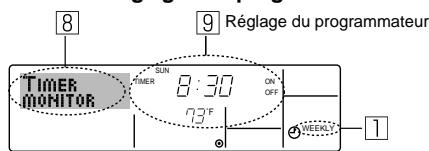

• Moniteur du programmeur: Affiche le programmeur en place (hebdomadaire, simple ou arrêt automatique)
• Configuration du programmeur: Règle le fonctionnement des programmes (hebdomadaire, simple ou arrêt automatique)

Pour aller à © : Appuyez sur les boutons Mode et On/Off du programmeur durant 2 secondes.

Pour aller à : Appuyez sur le bouton Menu du programmeur. Pour aller à © : Appuyez sur le bouton Mode (Entrée). Pour aller à © : Appuyez sur l'un ou l'autre des boutons de réglage horsaire (∇ ou △).

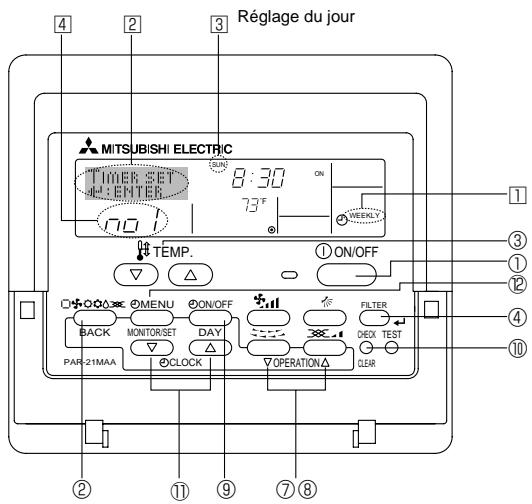

1. Appuyez sur le bouton de réglage horsaire ⑪ ∇ ou △ pour appeler l'affichage ②.
2. Appuyez sur le bouton ⑨ Timer On/Off pour régler le jour.

*À chaque fois que vous appuyez, vous avancez le jour affiché en [3]: Dim → Lun →... → Ven → Sam.

1. Appuyez sur le bouton de réglage correspondant ① afin de régler l'heure. *Lorsque vous appuyez sur le bouton, le réglage horaire (à 4) augmente tout d'abord en intervalle d'une minute, puis en intervalle de 10 minutes, puis en intervalle d'une heure.
2. Après avoir effectué les réglages nécessaires des étapes 2 et 3, appuyez sur le bouton ④ Filter pour valider ces informations.

Appuyez de nouveau sur le bouton ON/OFF ①. - Le témoin de marche [i] et la zone d'affichage s'éteignent.

Remarque:

Même si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.

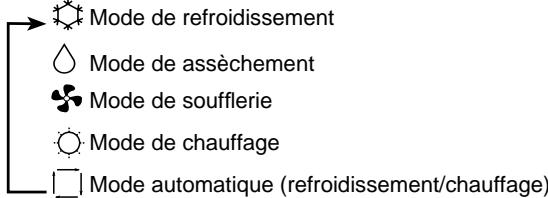

5.2. Choix du mode

Appuyer sur la touche du mode de fonctionnement (□ ② pour sélectionner le mode de fonctionnement souhaité).

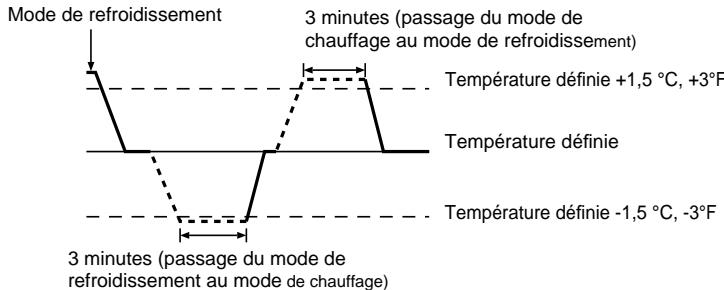

Fonctionnement automatique

En fonction de la température définie préalablement, l'opération de refroidissement débutera si la température de la pièce est trop élevée ; à l'inverse, l'opération de chauffage débutera si la température de la pièce est trop BASSE. En mode de fonctionnement automatique, le climatiseur passera en mode de refroidissement si la température de la pièce varie et affiche 1,5°C, 3°F ou plus au-dessus de la température définie pendant 3 minutes. De la même façon, le climatiseur passera en mode de chauffage si la température de la pièce affiche 1,5°C, 3°F ou plus au-dessous de la température définie pendant 3 minutes.

La température de la pièce étant ajustée automatiquement de façon à rester stable, l'opération de refroidissement se met en marche à quelques degrés au-dessus, et l'opération de chauffage à quelques degrés au-dessous, de la température définie lorsque cette dernière est atteinte (fonction automatique d'économie d'énergie).

Pour réduire la températureambiante:

Appuyer sur le bouton ③ pour sélectionner la température desirable. La température sélectionnée est affichée 3

Pour augmenter la température ambiantе

Appuyer sur le bouton ③ pour sélectionner la température désirée. La temperature sélectionnée est affichée 3.

Plages de températures à votre disposition:

Rafraichissement et Assèchement: 19 - 30°C, 67 - 87 °F

Chauffage: 17 - 28°C, 63 - 83°F

Automatique: 19 - 28°C, 67 - 83°F

• 8°C, 46°F ou 39°C, 102°F clignote sur l'affichage pour indiquer que la température de la pièce est plus BASSE ou plus élevée que la température affichée.

5.4. Réglement de la vitesse du ventilateur

Appuyez sur le bouton de vitesse du ventilateur ⑤ autant de fois que nécessaire alors que le système est en fonction.

• À chaque fois que vous appuyez sur le bouton, vous changez la force. La vitesse actuelle est indiquée en [5].
• La série de changement, et les réglages disponibles sont les suivants.

Vitesse du ventilateur	Affichage
4 vitesses + Auto *	Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Auto
3 vitesses + Auto *	Vitesse 1 Vitesse 2 Vitesse 3 Auto
Modèle 4 vitesses	Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4

• Uniquement pour la télécommande MA. Le réglage de vitesse de ventilateur automatique est nécessaire pour la télécommande sans fil.

Remarque:

• Le nombre de ventilateurs disponible dépend du type d'unité connectée.
• Notez aussi que certaines unités ne permettent que le réglage "Auto".
• Dans les cas suivants, la vitesse de ventilation actuelle généré
• Quand l'affichage indique "ATTENTE" ou "DEGIVRE".
• Lorsque la température de l'échangeur thermique est basse en mode de chauffage. (par ex. immédiatement après le lancement de l'opération de chauffage)
• En mode CHAUFFAGE, quand la température ambience dans la pièce est supérieure à la température régée.
• Quand l'unité est en mode SEC.

Réglage automatique de la vitesse du ventilateur (pour télécommande sans fil). Il faut régler la télécommande sans fil uniquement lorsque la vitesse du ventilateur n'est pas automatiquement réglée par défaut.

Il n'est pas nécessaire de régler la vitesse automatique du ventilateur par défaut sur la télécommande avec fil.

Ce cadre n'est pas nécessaire pour l'équipement du télécommande sans fil qui est une partie facultative pour PCFY-P-NKMU-E.

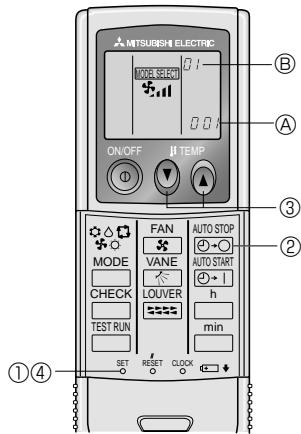

Appuyer sur le bouton SET à l'aide d'un objet pointu.

Intervenir lorsque l'affichage de la télécommande est éteint.

MODELS SELECT, clignote et le No de modèle est allumé A.

② Appuyer sur la touche AUTO STOP ()

S clignote et le No de configuration est allumé ⑧.

(Configuration No 01 : sans vitesse automatique du ventilateur)

③ Appuyer sur les touches temp. © pour régler la configuration No 02.

(Configuration No 02 : avec vitesse automatique du ventilateur)

Si l'opération est erronée, appuyer sur la touche ON/OFF et recommencer à partir du point ②.

④ Appuyer sur le bouton SET à l'aide d'un objet pointu.

[MODEL SELECT], et le No de modèle s'allume pendant 3 secondes, puis s'éteint.

Quand l'unité est en fonction, appuyez sur le bouton ⑥ de ventilation montante/descendante autant de fois que nécessaire.

• À chaque fois que vous appuyez sur le bouton, vous changez la direction. La direction actuelle est affichée sur ⑥.
• La séquence de changement, et les réglages disponibles sont les suivants :

Débit d'air	Affichage
Modèle 5 modes *1	Bascule Auto 1 2 3 4 5 → ↘ → ↘ → ↘ → ↘ → ↘ → ↘ → ↘
Modèle 4 modes	Bascule 1 (Horiz.) → ↘ → ↘ → ↘ → ↘ → ↘ → ↘ → ↘

• Notez que lors de l'opération de basculement, l'indication directionnelle à l'écran ne change pas en synchronisation avec les ailettes de l'unité.
• Certains modes n'accrypt pas les réglages directionnels. 1. Uniquement pour la télécommande MA ; l'affichage de l'autre télécommande est similaire au modèle à 4 étapes. 2. PKFY-P-NBMU-E n'a�en exposition du basculement. *3. Réglage de la direction du début d'air

COOL / FAN / DRY: Réglage 1 (Horizontal), HEAT: Réglage 5 (Vers le bas 5)

Remarque:

• Les directions disponibles dépendent du type d'unités connectées. Notez aussi que certaines unités ne permettent que le réglage "Auto".
• Dans les cas suivants, la direction actuelle de l'air différera de la direction indiquée au niveau de la commande à distance.
• Quand l'affichage indique "ATTENTE" ou "DEGIVRE".
• Immédiatement après le démarrage du mode CHAUFFAGE (alors que le système attend que le changement de mode se fasse).
• En mode chauffage, quand la température ambience dans la pièce est supérieure à la température régée.

Manuel pour modifier la direction gauche/droite du flux d'air

• Il est impossible d'utiliser le bouton du défecteur ⑦.
• Arrête l'appareil, maintiens le déflecteur de l'appareil et ajuste la direction souhaitée.
• Ne pas régler la direction interne lorsque l'appareil est en mode refroidissement ou déshumidification car il y a un risque de condensation ou d'égouttement.

Précaution:

Lorsque vous suivez le processus ci-dessus, prenez des précautions pour éviter toute chute.

5.6.1. Pour la télécommande à fil

• Pour lancer le ventilateur conjointement à l'unité intérieure :

Appuyez sur le bouton ON/OFF ①.

• Quand l'indication de ventilation apparait à l'écran (en 8). Le ventilateur sera désormais lancé automatiquement à chaque fois que l'unité interieure demarrera.
• Pour lancer le ventilateur uniquement quand l'unité interieure est éteinte: Appuyez sur le bouton de ventilation ⑧ quand l'unité interieure est éteinte.
• Le témoin ON (en ①) et l'indication de ventilation (en ⑧) s'allument.
• Changer la force du ventilateur : Appuyez sur le bouton de ventilation ⑧ autant que nécessaire.
• À chaque fois que vous appuyez sur le bouton, vous changez le réglage comme indiqué ci-dessous.

Remarque:

• Dans certaines configurations, le ventilateur de l'unité intérieure peut s'allumer même quand vous demandez au ventilateur de fonctionner indépendamment.

6.1. Pour la télécommande à fil

Vous pouvez utiliser la sélection des fonctions pour sélectionner le type de programmateur, parmi les trois disponibles. ① Hebdomadaire,

② Simple, ou ③ Arrêt auto.

6.1.1. Minuterie hebdomadaire

Le programmeur hebdomadaire peut servir à régler les huit opérations pour chaque jour de la semaine.

• Chaque opération permet l'une ou l'autre des fonctions suivantes : programmateur Marche/Arrêt avec un réglage de température ou programmateur Marche/Arrêt seulement, ou réglage de température seulement.
• À l'heure dite, le conditionneur d'air effectue l'action programmée.

La précision horaire de ce programmateur est de 1 minute.

Remarque:

1. Les programmes hebdomadaire/simple/Arrêt auto ne peuvent être utilisés en même temps. 2. Le programmeur hebdomadaire ne fonctionne pas dans les conditions suivantes.

La fonction de temporisateur est désactivée ; le système est dans un état anormal ; une exécution de test est en cours ; la télécommande est soumise à un auto-diagnostic ou à un diagnostic externe ; l'utilisateur est en train de définir une fonction ; l'utilisateur est en train de régler le temporisateur ; l'utilisateur est en train de régler l'heure ou le jour de la période ; le système est sous commande centralisée. (Précisément, le système n'exécute pas les opérations (allumage, extinction ou réglage de la température) désactivées dans ces situations.)

N° de fonctionnement

1. Assurez-vous que vous êtes sur l'écran de contrôle standard, et que le témoin du programmateur hebdomadaire ① s'affiche.
2. Appuyez sur le bouton Menu du programmeur ②, de manière à ce que le "Réglage" apparaisse à l'écran (en 2). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passerez de "Réglage" à "Moniteur" (monitér).)
3. Appuyez sur le bouton On/Off du programmeur ⑨ pour régler le jour. À chaque fois que vous appuyez, vous changez le réglage en ③, selon la série suivante : “Dim Lun Mar Mer Jeu Ven Sam” → “Dim” → … → “Ven” → “Sam” → “Dim Lun Mar Mer Jeu Ven Sam”…
4. Appuyez sur le bouton (⑦ ou ⑧) d'opération ou autant de fois que nécessaire pour sélectionner le nombre d'opération approprié (1 à 8).

Vos choix aux étapes 3 et 4 sélectionneront l'une des cellules de la matrice affichée ci-dessous. (L'affichage de la commande à distance à gauche montre comment l'affichage devrait apparaître lors du réglage de l'opération 1 pour dimanche aux valeurs individuelles ci-dessous).

Matrice de réglage

N° d'op.	Sunday		Monday	...	Saturday
No. 1	8:30ON73°F
No. 2	10:00OFF		10:00OFF	10:00OFF	10:00OFF
...
No. 8
<Réglage de l'opération 1 pour dimanche>Démarrer le conditionneur d'air à 8:30, avec la température à 73 °F.				<Réglage de l'opération 2 pour tous les jours>Éteindre le conditionneur d'air à 10:00.

Remarque:

En réglant le jour sur "Dim Lun Mar Mer Jeu Ven Sam", vous pouvez régler la même opération à effectuer au même moment tous les jours. (Exemple: L'opération 2 ci-dessus, qui est la même pour tous les jours de la semaine.)

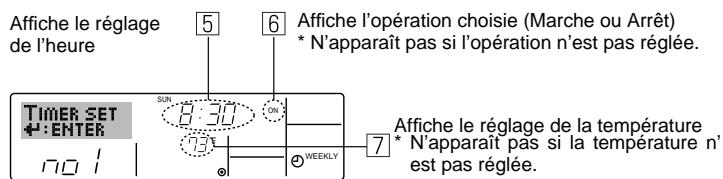

1. Appuyez sur le bouton de réglage de l'heure ① approprié autant de fois que nécessaire pour régler l'heure (en 5).
2. Quand vous maintenez le bouton appuyé, l'heure augmentera d'abord toutes les minutes, puis toutes les 10 minutes, puis toutes les heures.
3. Appuyez sur le bouton ON/OFF ① pour sélectionner l'opérationCHOISIE (Marche ou Arrêt: marche ou arrêt), en 6.
4. À chaque fois que vous appuyez, e réglage) → “MARCHE” → “ARRET”
5. Appuyez sur le bouton de réglage de température ③ approprié pour régler la température (en ⑦).
6. À chaque fois que vous appuyez vous changez le réglage, selon la séquence suivante: aucun affichage (pas de réglage) ⇌ 75 ⇌ 77 ⇌... ⇌ 84 ⇌ 87 ⇌ 53 ⇌... ⇌ 73 ⇌ pas d'affichage.

(Plage disponible: La plage disponible pour ce réglage va de 12°C, 53 °F à 30 °C, 87 °F. La plage réelle au-delà de laquelle la température peut être contrôlée peut changer en fonction du type d'unité connectée.)

1. ÀpRES avoir effectué les réglages nécessaires des étapes 5, 6 et 7, appuyez sur le bouton ④ Filter pour valider ces informations. Pour effacer les valeurs actuelles de l'opération, appuyez et relâchézrapidement le bouton Check (Clear) une fois.
2. Le réglage du temps affiché devient “—:—”, et les réglages de température et On/Off s'éteignent tous.

(Pour effacer tous les réglages du programmeur hebdomadaire d'un coup, appuyez sur le bouton ⑩ Check (Clear) pendant 2 secondes ou plus. L'affichage commence à clignoter, indiquant que tous les réglages ont été effacés.)

Vos nouvelles informations seront effacées si vous tapez le bouton ② mode (entrée) avant d'appuyer sur le bouton ④ filter ←.

1. Répétez les étapes 3 à 8 autant de fois que nécessaire pour replir les cellules disponibles que vous souhaitez. 10. Appuyez sur le bouton ② Mode (Retour) pour revenir a l'écran de contrôle standard et terminer la procédure de réglage.
2. Pour activer le e de l'écran. Veillez à ce que l'indication "Timer Off" ne s'affiche plus.
3. Si le programmeur n'est pas réglé, l'indicateur « Timer Off » clignote sur l'écran.

1. Assurez-vous que l'indication du programmeur hebdomadaire apparaisse à l'écran (en ①).
2. Appuyez sur le bouton Menu du programmeur ②, de manière à ce que l'écran affiche "Moniteur" (en 8).
3. Appuyez sur le bouton Marche/Arrêt du programmeur ⑨ tant qu'il faut pour CHOISIR le jour.
4. Appuyez sur le bouton (⑦ ou ⑧) d'opération ou autant que nécessaire pour changer l'opération du programmateur à l'affichage (en ⑨).
5. À chaque fois que vous appuyez, vous passez à l'opération du programmeur suivante, dans l'ordre du réglage hors d'heure.
6. Pour fermer le moniteur et retourner à l'écran de contrôle standard, appuyez sur le bouton Mode (Entrée) ②.

Appuyez sur le bouton Marche/Arrêt du programmeur ⑨, de manière à ce que l'indication "arrêt programmateur" apparaisse en 10.

Appuyez sur le bouton Marche/Arrêt du programmeur ⑨, de manière à ce que l'indication "arrêt programmeur" s'éteigne en 10.

6.1.2. Minuterie simple

Vous pouvez régler le programmeur simple de trois manières possibles.

Heure de démarriage uniquement : Le conditionneur d'air démarre quand le temps indiqué s'est écoulé. Heure d'arrêt uniquement : Le conditionneur d'air s'arrête quand le temps indiqué s'est écoulé. - Horaires de marche & d'arrêt : Le conditionneur d'air démarre et s'arrête quand les temps indiqués se sont écoulés.

Le programmeur simple (démarriage et arrêt) peut être réglé une fois seulement sur une période de 72 heures.

Le réglage se fait heure par heure.

Remarque:

1. Les programmes hebdomadaire, simple et Arrêt auto ne peuvent être utilisés en même temps. 2. Le programmeur simple n'opérera pas quand l'une des conditions suivantes est en fonction.

La fonction programmateur est éteinte ; anomalie du système ; un test est en cours ; la commande à distance effectue un autotest ou un diagnostic ; l'utilisateur est en train de sélectionner une fonction ; l'utilisateur est en train de régler le programmeur ; le système est sous contrôle central. (Dans ces conditions, l'opération Marche/Arrêt est désactivée.)

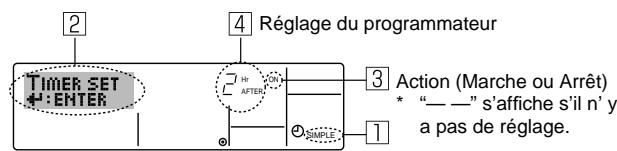

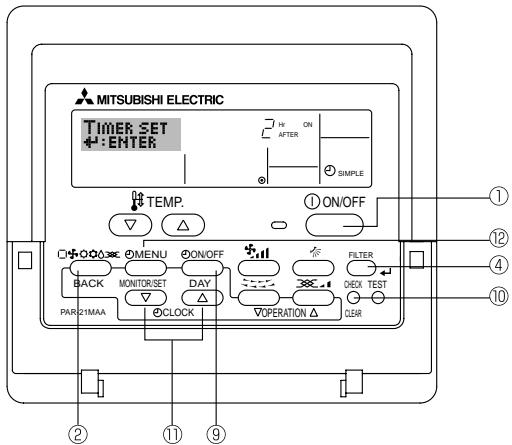

1. Assurez-vous que vous êtes sur un écran de contrôle standard, et que le témoin du programmeur simple s'affiche (en []). Lorsque une fonction autre que le temporisateur simple est affichée, réglez la télécommande sur SIMPLE TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir 8.[4]-3 (3)).
2. Appuyez sur le bouton Menu ②, de manière à ce que le "Réglage" apparaisse à l'écran (en 2). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passez de "Réglage" à "Moniteur".)
3. Appuyez sur le bouton ON/OFF ① pour afficher le réglage du programmeur simple (Marche ou Arrêt : marche ou arrêt). Appuyez une fois sur le bouton pour afficher le temps restant sur Marche, et une fois encore pour afficher le temps restant sur Arrêt (l'indication Marche/Arrêt apparait en 3). Programmateur "Marche"

Le conditionneur d'air démarre quand le nombre d'heures indiqué s'est écoulé. Programmateur "Arrêt" : Le conditionneur d'air s'arrête quand le nombre d'heures indiqué s'est écoulé. 4. Avec l'indication "Marche" ou "Arrêt" en 3 : Appuyez sur le bouton de réglage d'heure ① approprié autant de fois que nécessaire pour régler l'heure sur Marche (si "Marche" s'affiche) ou sur Arrêt (si "Arrêt" s'affiche en 4). - Plage disponible : 1 à 72 heures 5. Pour régler à la fois pour Marche et pour Arrêt, répéter les étapes 3 et 4. * Notez que les temps pour Marche et Arrêt ne peuvent avoir la même valeur. 6. Pour effacer le réglage Marche ou Arrêt actuel : Afficher le réglage Marche ou Arrêt (voir étape 3) puis appuyer sur le bouton Check (Clear) de manière à ce que le réglage passé à “—” en [4]. (Si vous souhaitez utiliser un réglage Marche ou Arrêt uniquement, assurez-vous que le réglage dont vous ne pouze pas est bien sur “—”).

1. Après avoir effectué les étapes 3 à 6, appuyez sur le bouton ④ Filter ↓ pour valider ces informations.

Remarque:

Vos nouvelles informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←.

1. Appuyez sur le bouton ② Mode (Entrée) pour retourner à l'écran de contrôle standard.
2. Appuyez sur le bouton Marche/Arrêt du programmeur ⑨ pour lancer le compte à rebours. Pendant que le programme s'exécute, l'affichage indique l'état du programmeur. Veillez à ce que la valeur du programmeur soit visible et convenable.

1. Assurez-vous que l'indication du programmateur simple apparaisse à l'écran (sur ).
2. Appuyez sur le bouton Menu ②, de manière à ce que le “Moniteur” apparaisse à l'écran (en 5).
3. Si le programmeur simple Marche ou Arrêt est en fonction, son état actuel apparaitra en 6.
4. Si les valeurs Marche et Arrêt ont été régées toutes les deux, les deux valeurs apparaîtront alternativement.
5. Appuyez sur le bouton ② Mode (Entrée) pour fermer le moniteur et retourner à l'écran de contrôle standard.

Appuyez sur le bouton Marche/Arrêt du programmeur ⑨, de manière à ce que le réglage du programmeur n'apparaisse plus à l'écran (en ⑦).

Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨, de manière à ce que le réglage du programmateur apparaisse en 7.

Si les heures de marche et d'arrêt ont été régées pour le programmateur simple, l'opération et l'affichage sont comme indiqués ci-dessous.

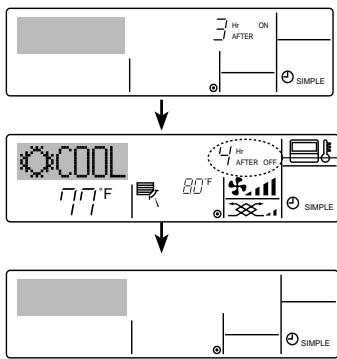

Example 1:

Lancer le programmateur avec l'heure de démarrage régée avant l'heure d'arrêt Réglage Marche: 3 heures

Réglage Arrêt : 7 heures

Au démarrage du programmeur, l'affichage montre le réglage de démarrage du programmeur (les heures restant avant le démarrage).

3 heures après le démarrage du programmeur L'Affichage change pour montrer le réglage d'arrêt du programmeur (les heures restant avant l'arrêt). L'affichage indique l'horaire de la manière suivante: ARRÉT (7 heures) - MARCHE (3 heures) = 4 heures.

7 heures après le démarrage du programmeur

Le conditionneur d'air s'éteint, et restera éteint jusqu'à ce que quelqu'un le rallie.

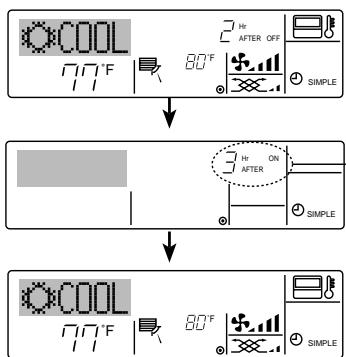

Example 2:

Lancer le programmateur avec l'heure d'arrêt régée avant l'heure de démarrage

Réglage Marché : 5 heures

Réglage Arrêt : 2 heures

Au démarrage du programmeur - Affiche le réglage d'arrêt du programmeur (les heures restant avant l'arrêt).

3 heures après le démarrage du programmeur

L'affichage change pour montrer le réglage de démarrage du programmeur (les heures restant avant le démarrage).

L'affichage indique l'heure de la manière suivante: MARCHE (5 heures) - ARRÊT (2 heures) = 3 heures.

5 heures après le démarrage du programmeur, le climatiseur s'allume et fonctionne jusqu'à ce qu'il soit éteint.

6.1.3. Minuterie "auto off" (arrêt auto)

• Ce programmeur commence le compte à rebours au démarrage du conditionneur d'air, et éteint le conditionneur quand le temps indiqué s'est écoulé. ■ Les réglages possibles sont de 30 minutes à 4 heures, par tranches de 30 minutes.

Remarque:

1. Les programmes hebdomadaire, simple et Arrêt auto ne peuvent être utilisés en même temps. 2. Le programmeur Arrêt Auto n'opérera pas quand l'une des conditions suivantes est en fonction.

La fonction programmateur est éteinte; anomalie du système; un test est en cours; la commande à distance effectue un auto-test ou un diagnostic; l'utilisateur est en train de sélectionner une fonction; l'utilisateur est en train de régler le programmateur; le système est sous contrôle central. (Sous ces conditions, l'opération Marche/Arrêt est désactivée.)

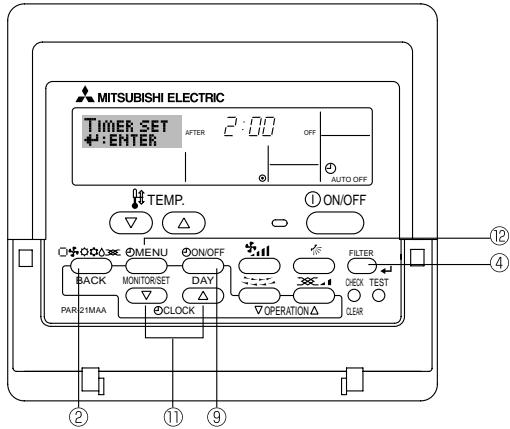

1. Assurez-vous que vous êtes sur un écran de contrôle standard, et que le témoin du programmeur Arrêt Auto s'affiche (en). Lorsqu'une fonction autre que le temporisateur à extinction automatique est affichée, réglez la télécommande sur AUTO OFF TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir 8.[4]-3 (3)).
2. Appuyez sur le bouton Menu du programmeur ② pendant 3 secondes, de manière à ce que le "Réglage" apparaisse à l'écran (en ②). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passerez de "Réglage" à "Menu".)
3. Appuyez sur le bouton de réglage d'heure ① approprié autant de fois que nécessaire pour régler l'heure d'arrêt (en 3).
4. Appuyez sur le bouton ④ Filter pour enregistrer le réglage.

Remarque:

Vos informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←.

1. Appuyez sur le bouton ② Mode (Entrée) pour terminer la procédure de réglage et retourner à l'écran de contrôle standard.
2. Si le conditionneur d'air est déjà en fonction, le programmateur démarre le compte à rebours immédiatement. Veillez à vérifier que le réglage du programmateur apparaisse correctement à l'écran.

1. Assurez-vous que l'indication "Arrêt Auto" apparaisse à l'écran (sur ①).
2. Appuyez sur le bouton Menu du programmateur ② pendant 3 secondes, de manière à ce que "Moniteur" apparaisse à l'écran (en 4). • Le temps restant avant l'extinction apparait en 5.
3. Pour fermer le moniteur et retourner à l'écran de contrôle standard, appuyez sur le bouton Mode (Entrée) ②.

• Appuyez sur le bouton Marche/Arrêt du programmateur ⑨ pendant 3 secondes, de manière à ce que l'indication "Arrêt programmateur" apparaisse en ⑥ et que la valeur du programmateur (en ⑦) disparaisse.

• Sinon, il est possible d'entreindre le conditionneur d'air lui-même. La valeur du programmateur (en 7) disparaît de l'écran.

• Appuyez sur le bouton Marche/Arrêt du programmateur ⑨ pendant 3 secondes. L'indication "Arrêt programmateur" disparaît (en 6), et le réglage du programmateur apparait (en 7).
• Sinon, il est possible d'allumer le conditionneur d'air lui-même. La valeur du programmateur apparait en [7].

7.1. Verrouiller les boutons de la télécommande (limite de fonctionnement d'opération)

■ Vous pouvez verrouiller les boutons de la télécommande si vous le souhaitez. Vous pouvez utiliser la sélection de fonction de la télécommande pour sélectionner le type de verrouillage. (Pour de plus amples informations sur comment sélectionner ce verrouillage, voir la section 8, paragraphe [4]-2 (1).)

Vous pouvez utiliser l'un ou l'autre des verrouillages ci-dessous.

Blocage de tous les boutons:

Bloque tous les boutons de la télécommande.

Blocage de tout sauf ON/OFF (Marche/Arrêt):

Bloque tous les boutons autres que ON/OFF.

Remarque:

L'indicateur "verrouillé" apparait à l'écran pour indiquer que les boutons sont actuellement bloqués.

6.2. Pour la télécommande sans fil

Pousser le bouton arrêt ou marche (AUTO STOP ou AUTO START) (Réglage du minuteur).

• Vous pouvez régler l'heure lorsque le symbole suivant clignote.

: A O -O clignote.

Minuteur de mise en marche : -1 clignote.

② Utiliser les boutons h et min pour régler l'heure. ③ Annuler le minuteur.

Pour annuler le minuteur d'arrêt, pousser le bouton AUTO STOP

Pour annuler le minuteur de marche, pousser le bouton AUTO START

• Il est possible de combiner les minuteurs marche et arrêt (ON et OFF).
• Si l'on pousse le bouton marche/arrêt ① ON/OFF de la télécommande alors que le minuteur est actif, l'appareil annulera les minuteurs.
• Si l'horloge n'a pas été mise à l'heure, il n'est pas possible d'utiliser le minuteur.

1. Tout en pressant le bouton Filter ④, maintenez appuyé le bouton ON/OFF ① pendant 2 secondes. L'indicateur "verrouille" apparait à l'écran (en ), indiquant que le verrouillage est enclenché.
2. Si le verrouillage a été désactifé pour la sélection des fonctions, l'écran affichera le message "inadmissible" quand vous appuyez sur les boutons de la manière indiquée ci-dessus.

• Si vous appuyez sur un bouton bloqué, l'indication "Verrouillé" (en []) clignotera à l'écran.

1. Tout en pressant le bouton Filter ④, maintenez appuyé le bouton ON/OFF ① pendant 2 secondes de manière à ce que l'indication "verrouillé" disparaisse de l'écran (en [1]).

7.2. Indication des codes d'erreur

MITSUBISHI ELECTRIC

Si vous avez entré un numéro de téléphone à appeler en cas de problème, l'écran affiche ce numéro. (Vouspez effectuer ce réglage sous la sélection des fonctions. Pour de plus amples informations, reportez-vous section 8.)

• Si le voyant ON et le code d'erreur clignotent : Cela signifie que le conditionneur d'air est hors service et que le fonctionnement est arrêté (et qu'il ne peut être relancé). Notez le numéro d'unité et le code d'erreur, puis éteignez l'alimentation du conditionneur et appelez vos fournisseur ou vos technicien de maintenance.

Quand on appuie sur le bouton Check:

• Si seul le code d'erreur clignote (alors que le témoin de marche reste allumé) : L'opération continue, mais il se peut que le système ait un problème. Dans ce cas, vous nevez noter le code d'erreur, puis appeler tout fournisseur ou tout technicien pour lui demander son avis.
• Si vous avez un numéro de téléphone à appeler en cas de problème, appuyez sur le bouton Check pour l'afficher à l'écran. (Vous pouvez effectuer ce réglage sous la sélection des fonctions. Pour de plus amples informations, reportez-vous à la section 8.)

Sélection des fonctions de la commande à distance

Le réglage des fonctions de la commande suivantes peut être modifié à l'aide du mode de sélection des fonctions de la commande à distance. Modifiez le réglage au besoin.

Élément 1	Élément 2	Item 3 (contenu de réglage)
1. Modification de la langue ("CHANGE LANGUAGE")	Réglage des langues d'affichage	• L'affichage en plusieurs langues est possible
2. Limitation des fonctions ("SELECTION FONCTIONS")	(1) Réglage de la limitation des fonctions de fonctionnement (verrouillage de fonctionnement) ("BLOCAGE FONCTIONS")	• Réglage de la plage de limitation de fonctionnement (verrouil-lage de fonctionnement)
	(2) Utilisation du réglage du mode automatique ("SELECTION DU MODE AUTO")	• Activation ou désactivation du mode de fonctionnement "automatique"
	(3) Réglage de la limitation de la plage de températures ("LIMITATION TEMPERATURE")	• Réglage de la plage de températures ajustable (maximum, minimum)
3. Sélection des modes ("SELECTION DU MODE")	(1) Réglage de la commande à distance principale/secondaire ("TELCOMMANDE MAITRE/ESCLAVE")	• Sélection de la commande à distance principale ou secondaire *Lorsque deux commandes à distance sont connectées à un groupe, l'une des deux doit être régliée en tant que com-mande secondaire.
	(2) Utilisation du réglage de l'horloge ("AFFI-CHAGE HORLOGE")	• Activation ou désactivation de la fonction d'horloge
	(3) Réglage de la fonction de minuterie ("PROG HEBDO MADAIRE")	• Réglage du type de minuterie
	(4) Réglage du numéro à contacter en cas d'erreur ("CALL.")	• Affichage du numéro à contacter en cas d'erreurrer • Réglage du numéro de téléphone
4. Modification de l'affichage ("AFFICHAGE SOUS MENU")	(1) Réglage de l'affichage de la température °C/°F ("TEMPERATURE °C/°F")	• Réglage de l'unité de température (°C ou °F) à afficher
	(2) Réglage de l'affichage de la température de l'air d'aspiration ("TEMPERATURE AMBI-ANTE")	• Activation ou désactivation de l'affichage de la température de l'air (d'aspiration) interieur
	(3) Réglage de l'affichage du refroidissement/chauffage automatique ("AFFICHAGE AUTO F/C")	• Activation ou désactivation de l'affichage "Cooling" (Re-froidissement) ou "Heating" (Chauffage) pendant le fonctionnement en mode automatique

[Réglage détaillé]

[4]-1. Réglage CHANGE LANGUAGE (Modification de la langue)

La langue d'affichage de l'écran à pixels peut être sélectionnée.

• Appuyez sur la touche [⓷ MENU] [6] pour modifier la langue. ① Anglais (GB), ② Allemand (D), ③ Espagnol (E), ④ Russe (RU), ⑤ Italien (I), ⑥ Chinois (CH), ⑦ Français (F), ⑧ Japonais (JP)

Consultez le tableau d'affichage par point.

4-2. Limitation des fonctions

Réglage de la limitation des fonctions de fonctionnement (verrouillage de fonctionnement)

• Pour commuter le réglage, appuyez sur la touche [② ON/OFF] ⑤. ① no1 autres que la touche [① ON/OFF].

② no2 : Le réglage du verrouillage de fonctionnement est appliqué à toutes les touches.

③ OFF (valeur de réglage initiale):

Le réglage du verrouillage de fonctionnement n'est pas appliqué.

• Pour appliquer le réglage du verrouillage de fonctionnement à l'écran normal, il est nécessaire d'appuyer sur les touches (Appuyez simultanément sur les touches [FILTER] et [① ON/OFF] en même temps et les maintenir enfoncées pendant deux secondes.) sur l'écran normal après avoir effectué le réglage ci-dessus.

(2) Utilisation du réglage du mode automatique

Lorsque la commande à distance est connectée à l'appareil disposant du mode de fonctionnement automatique, les réglages suivants peuvent être effectués.

• Pour commuter le réglage, appuyez sur la touche [⊙ ON/OFF] ⊙.

① ON (valeur de réglage initial):

Le mode automatique s'affiche lorsque ce mode de fonctionnement est sélectionné.

② OFF:

Le mode automatique ne s'affiche pas lorsque ce mode de fonctionnement est sélectionné.

Réglage de la limitation de la plage de températures

Une fois ce réglage effectué, la température peut être modifiée dans la plage définie.

• Pour commuter le réglage, appuyez sur la touche [ON/OFF].

LIMITE TEMP MODE FROID:

Le mode de la plage de températures peut être modifié en mode refroidissement/déshumidification.

LIMITE TEMPÉRATURE MODE CHAUD:

Le mode de la plage de températures peut être modifié en mode chauffage.

LIMITE TEMP MODE AUTO:

Le mode de la plage de températures peut être modifié en mode automatique.

4 OFF (programmation initiale):

La limitation de la plage de températures n'est pas active.

• Lorsqu'un réglage autre que OFF est sélectionné, le réglage de la limitation de la plage de températures des modes refroidissement, chauffage et automatique s'effectue en même temps. Toutefois, la plage ne peut pas être limitée lorsque la plage de températures réglée n'a pas été modifiée.
• Pour augmenter ou diminuer la température, appuyez sur la touche [TEMP. (∇) ou (△)] ⑥.
• Pour commuter entre le réglage maximal et minimal, appuyez sur la touche [S11]. Le réglage sélectionné clignote et la température peut être réglée.
• Plage réglable

Mode refroidissement/déshumidification: Limite inférieure: 19^ 30^, 67^ 87^ Limite supérieure: 30^ 19^, 87^ 67^

Mode chauffage:

Liminée inférieure: 17^ 28^, 63^ 83^

Limite supérieure: 28^ 17^ 83^ 63^

Mode automatique:

Liminé inférieure: 19^ 28^, 67^ 83^

Limite supérieure: 28^ 19^ 83^ 67^

[4]-3. Réglage de la sélection des modes

Réglage de la commande à distance principale/secondaire

• Pour commuter le réglage, appuyez sur la touche [4] ON/OFF] ⑨. ① Maître: La commande devient la commande principale. ② Escape: La commande devient la commande secondaire.

Utilisation du réglage de l'horloge

Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① ON: La fonction d'horloge peut être utilisée. ② OFF: La fonction d'horloge ne peut pas être utilisée.

(3) Réglage de la fonction de minutes

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] [② (Choisissez l'une des fonctions suivantes.). ① PROG HEBDO MADAIRE (Valeur de réglage initial): La minuterie hebdomadaire peut être utilisé. PROG HORAIRE ARRET AUTO: L'arrêt différé automatique peut être utilisé. ③ PROG HORAIRE SIMPLIFIE: La minuterie simple peut être utilisé. ④ PROG HORAIRE INACTIF: Le mode de minutes ne peut pas etre utilisé.
• Lorsque l'utilisation du réglage de l'horloge est définie sur OFF, la fonction "PROG HEBDO MADAIRE" ne peut pas être utilisée.

Réglage du nombre à contacter en cas d'erreur

• Pour commuter le réglage, appuyez sur la touche [ON/OFF] ⑥.

① CALL OFF:

Les numéros de contact définis ne s'affichent pas en cas d'erreur.

② CALL *** *** ****

Les numéros à contacter définis s'affichent en cas d'erreur. CALL_:

Le numéro de contact peut être réglé quand l'affichage est indiqué comme ci-dessus.

• Réglage des numéros à contacter

Pour régler les nombres à contacter, effectuez la procédure suivante. Déplacez le curseur clignotant pour régler les nombres. Appuyez sur la touche [TEMP. (∇) and (△)] pour déplacer le curseur vers la droite (gauche). Appuyez sur la touche [CLOCK (∇) and (△)] pour régler les nombres.

[4]-4. Réglage de l'affichage

Réglage de l'affichage de la température ^ C / ^

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① ^ C : L'unité de température ^ C est utilisée. ② ^ : L'unité de température ^ est utilisée.

Réglage de l'affichage de la température de la pièce

• Pour commuter le réglage, appuyez sur la touche [ON/OFF] ⑤. ① ON: La température de l'air d'aspiration s'affiche. OFF: La température de l'air d'aspiration ne s'affiche pas.

Réglage de l'affichage du refroidissement/chauffage automatique

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① ON:

L'une des fonctions "Automatic cooling" (Refroidissement automatique) ou "Automatic heating" (Chauffage automatique) s'affiche en mode automatique.

② OFF:

Seule la fonction "Automatic" (Automatique) s'affiche en mode automatique.

Tableau d'affichage par point

Langue par défaut		English	German	Spanish	Russian	Italian	Chinese	French	Japanese
Attendre le démarrage		PLEASE WAIT	←	←	←	←	←	←	←
Attendre le démarrage	Refroidissement	COOL	Kühlen	FRIIO	XOLOA	COOL	制冷	FRID	冷房
	Asschéement	DRY	Trocknen	DESHUMI-DIFFICION	Czukka	DRY	除湿	DESHU	下拉
	Chauffage	HEAT	Heizen	CALOR	Tenno	HEAT	制热	CHAUD	暖房
	Automatique	AUTO	AUTO	AUTO	ABTO	AUTO	自动	AUTO	自動
	Automatique	COOL	Kühlen	FRIIO	XOLOA	COOL	制冷	FRID	冷房
	Automatique (Refroidissement)	HEAT	Heizen	CALOR	Tenno	HEAT	制热	CHAUD	暖房
	Soufflerie	FAN	Lüfter	VENTILATION	BeHT	VENTILATION	送风	VENTILATION	送風
	Ventilation	VENTILATION	Geläse	VENTILATION	BeHTH	ESTERNA	换气	VENTILATION	换気
	Attente (Préchauffage)	STAND BY	STAND BY	CALENTANDO	OBPPEB: NAY3A	STAND BY	准备中	PRE CHAUFFAGE	準備中
	Dégivrage	DEFROST	Aktuen	DESCONGE - LACION	OTTAHEANHE	SERINA MENTO	除霜中	DEGVAGE	霜取中
Température définie		SET TEMP	TEMP EINSTellen	TEMP CONSIGA	UEJEBAR TEMPEPADPA	IMPASTAZIONE TEMPERATURE	设定温度	REGLAGE TEMPERATURE	設定温度
Vitesse du ventilateur		FAN SPEED	Lüftergeschwindigkeit	VELOCIDAD VENTILADOR	CKOPOCTB BEHTHUNTDA	VELOCITA' VENTILATORE	风速	VITESSE DE VENTILATION	風速
Touche indisponible		NOT AVAILABLE	Nicht Verfusbar	NO DISPONIBLE	HE AOCYTUNHO	NON DISPONIBLE	无效按钮	NON DISPONIBLE	無効抑制
Contrôle (Erreur)		CHECK	Prüfen	COMPROBAR	IPOBEPKA	CHECK	检查	CONTROLE	点検
Marche d'essai		TEST RUN	Testbetrieb	TEST FUNCIO NAMIENTO	TECTOBILI ZANUK	TEST RUN	试运转	TEST	試行
Auto-controle		SELF CHECK	Selbst-dia3nose	AUTO REVISION	SAMODHAR-HOCTHKA	SELF CHECK	自我诊断	AUTO CONTROLLE	自己控制
Sélection des fonctions		FUNCTION SELECTION	FUNCTION SAUSWAH	SELECTION DE FUNCION	BbIEOP ΦYHKUMH	SELECTIONE FUNZIONI	功能选择	SELECTION FONCS	手力選挙
Réglage de la ventilation		SETTING OF VENTILATION	Lüfterstufen Wahlen	CONFIG. VENTILACION	HAETPOHKA BEHTYCTAH	IMPASTAZIONE ARIA ESTERNHA	换气设定	SELECTION VENTILATION	换気設定

Langue par défaut	English	German	Spanish	Russian	Italian	Chinese	French	Japanese
Modification de la langue	CHANGE LANGUAGE	←	←	←	←	←	←	←
Sélection des fonctions	FUNCTION SELECTION	Funktion AUSWCHLEN	SELECTION DE FUNCIONES	BIEOP ΦYKUMH	SELECTION FUNZIONI	功能限制	SELECTION FONCIONS	主力制限
Blocage des fonctions	LOCKING FUNCTION	SPER - FUNKTION	FUNCION BLOGUEADA	ФУнКИМБОКРБК	BLOCCO FUNZIONI	操作限制	BLOCAGE FONCIONS	操作性
Sélection du mode automatique	SELECT AUTO MODE	AUSWahi AUTO BETTIEB	SELECTION NODO AUTO	BIEOP PEXHMABTO	SELECTION NODO AUTO	自动模式	SELECTION DU MODE AUTO	自動制
Limites de la plage de température	LIMIT TEMP FUNCTION	Limit Temp FUNCION	LIMIT TEMP CONSIGNA	ОТРANHΥЕ N'TT.TEMINEP	LIMITAZIONE TEMPERATURE	温度限制	LIMITATION TEMPERATURE	温度制限
Limites de température mode refroidissement	LIMIT TEMP COOL MODE	Limit Kuhl Temp	LIMIT TEMP MODO FRIO	ОТРANHΥΕΟ OXANJAKAEHNE	LIMITAZIONE MODO COOL	制冷范围	LIMITIME TEMP MODE FROID	热冷房
Limites de température mode chauffage	LIMIT TEMP HEAT MODE	Limit Heiz Temp	LIMIT TEMP MODO CALOR	ОТРANHΥΕ ΜΕΟΓPEB	LIMITAZIONE MODO HEAT	制热范围	LIMITIME MODE CHAUD	热暖房
Limites de température mode auto	LIMIT TEMP AUTO MODE	Limit AUTO Temp	LIMIT TEMP MODO AUTO	ОТРANHΥΕ PEXHMABTO	LIMITAZIONE MODO AUTO	自动范围	LIMITIME MODE AUTO	热自动
Sélection du mode	MODE SELECTION	Betriebsart WAHLEN	SELECTIONN DE MODO	BIEOP PEXHMAB	SELECTION MODO	基本模式	SELECTION DU MODE	基本主力
Réglage télécommande PRINCIPALE	CONTROLLER MAIN	HAUPONT CONTROLLER	CONTROL PRINCIPAL	ОСHERБОН ПЛДЛВ	CONTROLLO MAIN	遥控主	TECOMMANDE MAITRE	直通
Réglage télécommande AUXILIAIRE	CONTROLLER SUB	Heben CONTROLLER	CONTROL SECUNDARIO	ДПОЛНITE-ДПЕНПЛДЛВ	CONTROLLO SUE	遥控辅	TECOMMANDE ESCLAVE	主图
Réglage de l'horloge	CLOCK	Uhr	RELOJ	Часы	ORLOGIO	时钟	AFFICHAGE HORLOGE	時計
Réglage jour/heure	TIME SET ENTER	Uhr stellen 4: EINSTEIGEN	CONFIG RELOJ 4: CONFIG	Часы.YCT. 4: BEOA	ORLOGIO 4: ENTER	时间 4: ENTER	HORLOGE 4: ENTER	トスフロー 4: キーヤデ
Réglage minuterie	TIMER SET ENTER	Zeitschaltahr 4: EINSTEIGEN	TEMPORIZA - DOR 4: CONFIG	ТАМЕР.YCT. 4: BEOA	TIMER 4: ENTER	定时器 ENTER	PROG HORAIRE 4: ENTER	トスフロー 4: キーヤデ
Contrôle minuterie	TIMER MONITOR	Uhrzeit Anzei3e	VISUALIZEAR TEMPORIZAD.	ПОСМOTР TAHMERS	VISUALIZ TIMER	定时器状态	AFFICHAGE PROG HORAIRE	直比王一
Minuterie hebdomadaire	WEEKLY TIMER	Wochenzeit SCHAIT UHI	TEMPORIZA - DOR SEMIANAL	HEAELNBHIM TAHMERS	TIMER SETTINGANALLE	每周定时器	PROG HERBOD MADAIRE	直比一週間
Mode de minuterie "off" (Arrêt)	TIMER MODE OFF	Zeitschaltahr RUS	TEMPORIZA - DOR APAGADO	ТАМЕР БИКЛ.	TIMER OFF	定时器无效	PROG HORAIRE INACTIF	直比一無功
Minuterie "Auto Off" (Arrêt auto)	AUTO OFF TIMER	Auto Zeit Funktion AUS	APAGADO AUTOMÁTICO	ДБОТПОПИЗ NO TAHMERS	AUTO OFF TIMER	解除定时	PROG HORAIRE ARRET AUTO	直比一無功
Minuterie simple	SIMPLE TIMER	Einflüche Zeit Funktion	TEMPORIZA - DOR SIMPLE	ПОСТОЛ TAHMERS	TIMER SEMIPPLICATO	简易定时器	PROG HORAIRE SIMPLIFY	直比一
Paramétrage des numéroes en situation d'erreur	CALL	←	←	←	←	←	←	←
Modification de l'affichage	DISP MODE SETTING	Anzeige Betriebsakt	MOSTRAR MODO	HACTPOKHA HHA PEXHM	IMPVSTAZIONE MODO DISPLAY	转换表示	AFFICHAGE SOUS MENU	表示切替
Réglage de l'affichage de la tempeuration en °C/°F	TEMP MODE	Wechsel 0°C/°F	TEMPGRADOS 0°C/°F	Емн.TEMPER 0°C/°F	TEMPERATURA 0°C/°F	温度 °C/°F	TEMPERATURE °C/°F	温度 °C/°F
Réglage de l'affichage de la tempeuration de l'air de la pièce	ROOM TEMPS DISP SELECT	Raum Temp 3EWAHHT	MOSTRAR TEMP.	ПОСТВIBATL TEMPLE ROMH.	TEMPERATURA AMBIENTE	吸入温度	TEMPERATURE AMBIENTE	直比一
Réglage de l'affichage refroidisse-ment/chauffage automatique	AUTO MODE DISP C/H	Auto Betrieb C/H	MOSTRAR F/C EN AUTO	HHA, T/X B PEXHIME AETO	AUTO C/H	自动表示	AFFICHAGE AUTO F/C	自動化

(Pour PKFY-P-NHMU-E)

Lorsqu'il n'est pas possible d'utiliser la télécommande

Lorsque les piles de la télécommande sont usées ou lorsque la télécommande ne fonctionne pas correctement, vous pouvez activer le mode de fonctionnement d'urgence à l'aide des touches d'urgence situées.

Témoin DEFROST/STAND BY (dégivrage/veille) ⚪ Témoin de fonctionnement ⚪ interrupteur de fonctionnement d'urgence (chauffage) ⚪ Interrupteur de fonctionnement d'urgence (refroidissement) ⚪ Capteur

Opération de mise en marche

• Appuyez plus de 2 secondes sur la touche ① pour utiliser le mode de refroidissement.
• Appuyez plus de 2 secondes sur la touche pour utiliser le mode de chauffage.

Remarque:

• Les détails concernant le mode d'urgence sont tels qu'indiqués ci-dessous. Les détails concernant le mode de refroidissement d'urgence sont tels qu'indiqués ci-dessous.

Mode de fonctionnement	Refroidissement (COOL)	Chauffage (HEAT)
Température programmée	24°C, 75°F	24°C, 75°F
Vitesse de ventilation	Elevée (High)	Elevée (High)
Sens de la soufflerie	Horizontal	Vers le bas 4 (5)

Pour arrêter le fonctionnement

• Pour arrêter l'appareil, appuyer plus de 2 secondes sur la touche ou sur la touche.

10. Entretien et nettoyage

MITSUBISHI ELECTRIC

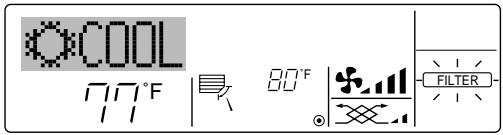

■ Affiche qu'il faut nettoyer le filtre. Le nettoyage du filtre doit être confié à du personnel qualifié. Pour réinitialiser l'affichage "FILTER" (filtré)

Si vous appuyez deux fois successivement sur la touche [FILTER] (filtré) après avoir nettoyé le filtré, l'affichage s'éteint puis est réinitialisé.

Remarque:

• Si deux types d'appareils intérieurs (ou plus) sont contrôlés, la période entre les nettoyages dépend du type de filtré. Si vous nevez nettoyer le filtré de l'appareil principal, "FILTER" (filtré) s'affiche. Si l'affichage s'éteint, la période cumulée est réinitialisée.
• "FILTER" (filtré) indique la période entre les nettoyages en heures si le climatiseur est utilisé dans des conditions d'air intérieur normaux. Toutefois, le degré d'encrassement du filtré dépend des conditions environnementales ; nettoyez-le donc en conséquence.
• La période cumulée avant le nettoyage du contrôle varie selon les modèles.
• Cette indication est indisponible pour la télécommande sans fil.

Nettoyage des filtres

• Nettoyer les filtres avec un aspirateur. Si vous ne possédez pas d'aspirateur, battrre les filtres contre un objet dur afin de les secouer et de retirer toutes les saletés et la poussière.
• Si les filtres sont particulièrement sales, les laver à l'eau tiède. Veiller à rincer soignement toute trace de détergent et laisser sécher les filtres complètement avant de les remonter dans le climatiseur.

Précaution:

• Ne jamais laisser sécher les filtres au soleil ni les sécher en utilisant une source de chaleur comme un chauffage électrique : vous risqueriez de les déformer.
• Ne jamais laver les filtres à l'eau chaude (au-dessus de 50°C, 122°F) car vous risqueriez de les faire gondoler.
• Veiller à ce que les filtres à air soient toujours en place. La mise en marche de l'appareil alors que les filtres sont retirés pourrait en effet être à l'origine d'un mauvais fonctionnement.
• Avant de commencer le nettoyage, arrêter l'appareil et couper l'alimentation.
• Les appareils intérieurs sont équipés de filtres servant à extraire les poussières de l'air aspiré. Nettoyer les filtres selon les méthodes illustrées ci-après.

Précaution:

• Lors du retrait du filtre, se protéger les yeux de la poussière. Si vous nevez monter sur le rebord d'une fenêtre pour effectuer l'opération, attention de ne pas tomber.
• Une fois le filtre retiré, ne pas toucher les pièces métalliques internes de l'appareil intérieur sous peine de blessure.

Tirez sur les deux coins inférieurs de la grille d'aspiration pour ouvrir la grille, puis levez le contrôle.

PCFY-P. NKMU-E

① Ouvrir la grille d'aspiration. ② Tenir le bouton se trouvant sur le filtre puis tirer le filtre vers le haut dans la direction d'une flèche. Pour replacer le filtre après le nettoyage, assurez-vous d'insérer le filtre jusqu'à ce qu'il soit bien en place dans l'arrêtoir.

Filtre

Grille d'aspiration

© Bouton

Arétoir

PMFY-P-NBMU-E

① Appuyer sur la touche PUSH sur le bord externe de la grille d'entrée permet d'ouvrir cette dernière. ② Pour retirer un filtre comportant une grille d'entrée, tirer le filtre vers l'avant.

11. Guide de dépannage

En cas de problème:	Voici la solution. (L'appareil fonctionne normalement.)
Le climatiseur ne chauffe ni ne refroidit correctement.	■ Nettoyez le filtre. (Le débit d'air est réduit lorsque le filtre est sale ou colmaté.)■ Contrôlez la température et ajustez la température définie en conséquence.Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil extérieur.L'admission ou la sortie d'air de l'appareil interieur est-elle bloquée?■ Une porte ou une fenêtre a-t-elle établit ouverte?
Lorsque l'opération de chauffage début, de l'air chaud n'est pas ex-pulsé immidiatement de l'appareil interieur.	■ De l'air chaud est expulsé uniquement lorsque l'appareil interieur est suffisamment chaud.
En mode de chauffage, le climatiseur s'accrote avant que la températuredéfinie pour la pièce soit atteinte.	■ Lorsque la température extérieure est basse et l'humidité de l'air importante, du givre peut se former sur l'appareil extérieur. Dans ce cas, l'appareil extérieurprocède à une opération de dégivrage. Un fonctionnement normal de l'appareildevrait débuter au bout de 10 minutes environ.
La direction du début d'air varie pendant l'opération ou la direction ne peut être définie.	■ En mode de refroidissement, les ailettes se placent automatiquement en position horizontale (basse) au bout d'une (1) heures lorsqu'une direction de début d'air basse (horizontal) est sélectionnée. Ceci évite la formation d'eau sur les ailettes et prévient tout suintement.■ En mode de chauffage, les ailettes se placent automatiquement en position horizontale lorsque la température du début d'air est basse oupendant le mode de dégivrage.
Lorsque la direction du début d'air est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminéeavant de s'accêter sur la position souhaitée.	■ Lorsque la direction du début d'air est modifiée, les ailettes se placent sur la position déterminée après être passées par la position de base.
Un bruit d'eau qui ruisse ou plus rarement un souffle peut être perçu.	■ Ces bruits peuvent être perçus lorsque le réfrigérant circule dans leclimatiseur ou lorsque le flux du réfrigérant a été modifié.
Un craquement ou un grincement peut être perçu.	■ Ces bruits peuvent être perçus lorsque les pièces du climatiseur fronttentles unes contre les autres en raison de l'expansion et de la contractionqui résultat des variations de température.
La pièce a une odeur désagréable.	■ L'appareil interieur aspire de l'air qui contient des gaz produits par lesmurs, les moquettes et les meubles ainsi que des odeurs véchiculéespar les vêtements, puis il les expulse à nouveau dans la pièce.
Une buée ou vapeur blanche sort de l'appareil interieur.	■ Si la température interieure et l'humidité de l'air sont élevées, cette situation peut se produit en début d'opération.En mode de dégivrage, de l'air froid peut être expulsé et avoir l'apparance de la buée..

11. Guide de dépannage

En cas de problème:	Voici la solution. (L'appareil fonctionne normalement.)
De l'eau ou de la vapeur sort de l'appareil extérieur.	■ En mode de refroidissement, de l'eau peut se former et suinter des tuyaux et des raccords froids.■ En mode de chauffage, de l'eau peut se former et suinter de l'échangeur thermique.■ En mode de dégivrage, l'eau présente sur l'échangeur thermique s'évapore provoquant ainsi une émission de vapeur d'eau.
Le témoin de fonctionnement n'apparait pas sur l'écran de la télécommande.	■ Mettez l'appareil sous tension. Le signe "●" apparaitra sur l'écran de la télé-commande.
Le climatiseur ne fonctionne pas même lorsque l'on appuie sur le bouton ON/OFF. L'affichage du mode de fonctionnement disparait de la télécommande.	■ L'alimentation d'appareil interieur est-elle éteinte ? Allumez l'apparil.
Le signe "●" apparait sur l'écran de la télécommande.	■ Lors du contrôle centralisé, le signe "●" apparait sur l'écran de la télécommande et le fonctionnement du climatiseur ne peut être lancé ou arrêté à l'aide de la télécommande.
Lorsque le climatiseur est redémarré immédiatement après avoir été étient, son fonctionnement est bloqué même si la touche "ON/OFF" (Marche/Arrêt) est sollicitée.	■ Patientez trois minutes environ. (Le fonctionnement s'est arrêté pour protégé le climatiseur.)
Le climatiseur fonctionné sans que la touche "ON/OFF" (Marche/Arrêt) soit sollicitée.	■ La fonction de marche de la minuterie a-t-elle esté réglicée ?Appuyez sur la touche "ON/OFF" (Marche/Arrêt) pour l'arrêter.■ Le climatiseur est-il relié à une télécommande centralisée ?Veuillez consultier les personnes responsables du contrôle du climatiseur.■ Le signe "●" apparait-il sur l'écran de la télécommande ?Veuillez consultier les personnes responsables du contrôle du climatiseur.■ La fonction de recouvrement auto en cas de coupure d'électricité a-t-elle esté réglicée ?Appuyez sur la touche "ON/OFF" (Marche/Arrêt) pour l'arrêter.
Le climatiseur s'arrêté sans que la touche "ON/OFF" (Marche/Arrêt) soit sollicitée.	■ La fonction d'arrêt de la minuterie a-t-elle esté réglicée ?Appuyez sur la touche "ON/OFF" (Marche/Arrêt) pour relancer l'opération.■ Le climatiseur est-il relié à une télécommande centralisée ?Veuillez consultier les personnes responsables du contrôle du climatiseur.■ Le signe "●" apparait-il sur l'écran de la télécommande ?Veuillez consultier les personnes responsables du contrôle du climatiseur.
Le fonctionnement de la minuterie de la télécommande ne peut pas être réglié.	■ Les paramétrages de la minuterie sont-ils invalides ?Si la minuterie peut être régliée, les signes (WEEKLY, SIMPLE) ou (AU TO OFF) doivent apparaitre sur l'écran de la télécommande.
Le message "PLEASE WAIT" (VEUILLEZ PATIENTER) apparait sur l'écran de la télécommande.	■ Les paramétrages initiaux sont en cours d'exercution. Patientez 3 minutes environ.
Un code d'erreur apparait sur l'écran de la télécommande.	■ Les dispositifs de protection ont fonctionné pour protégé le climatiseur.■ N'essayez pas de réparer cet apparéil vous-même.Mettez l' apparéil hors tension immédiatement et consultez votre reven-deur. Vous devrez fournir au revendeur le nom du modele et les informations qui apparaissent sur l'écran de la télécommande.
Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.	■ A l'arrêt de l'opération de refroidissement, la pompe de vidange se met en marche puis s'arrêté. Patientez 3 minutes environ.
Le bruit perçu est supérieur aux caractéristiques sonores.	■ Le niveau sonore du fonctionnement en intéérieur est affecté par l'acoustique de la pièce en question, comme indiqued dans le tableau ci-dessous. Il sera plus élève que les caractéristiques sonres nominales, car ces dernières sont mesurées dans une pièce sans écho.
	Pèces représentant une absorption phonomique élevée Pèces représentant une absorption phonomique normale Pèces représentant une absorption phonomique faible
Exemples de pièce	Studio de radio-diffusion, salle de musique, etc. Salle de récep tion, entree d'hôtel, etc. Bureau, cham-bre d'hôtel
Niveaux sonores	3 à 7 dB 6 à 10 dB 9 à 13 dB
Rien n'apparait sur l'écran de la télécommande sans fil, l'écran est flou, ou l' apparéil interieur ne reçoit aucun signal sauf si la télécommande est éteinte.	■ Les piles sont faibles.Remplacez les piles et appuyez sur la touche "Reset" (Réinitialiser).■ Si rien n'apparait suite au replacement des piles, assurez-vous que les piles sont insérées conformément à la polarité indiquée (+,-).
Le témoin de fonctionnement situé près du récepteur de la télécommande sans fil sur l' apparéil interieur clignote.	■ La fonction d'auto-diagnostica fonctionné pour protégé le climatiseur.N'essayez pas de réparer cet apparéil vous-même.Mettez l' apparéil hors tension immédiatement et consultez votre revendeur. Veuillez fournir au revendeur le nom du modele.
L' apparéil interieur produit de l'air chaud de manière intermittente lor-sque le mode de chauffage est désactivé ou lorsque le mode de souf-flerie est activé.	■ Lorsqu'un autre apparéil interieur fonctionné en mode chauffage, la valve de contrôle s'ouvre et se refère réguérièment afin de maintainir la stabilité du système de climatisation. Cette opération s'arrête au bout d'un certain temps.Si cela provoquait une augmentation indésirable de la température, par exemple dans de petites pièces, suspendez temporairement le fonctionnement d' apparéil.

Série PKFY

Modèle		PKFY-P06NBMU-E	PKFY-P08NBMU-E	PKFY-P12NHMU-E	PKFY-P15NHMU-E	PKFY-P18NHMU-E
Alimentation de l'appareil		Monophasè 208/230V 60Hz
Capacité	Refroidissement <BTU/h>	6000	8000	12000	15000	18000
	Chauffage <BTU/h>	6700	9000	13500	17000	20000
Dimensions	Hauteur <inch>	11-5/8
	Largeur <inch>	32-1/8		35-3/8
	Profondeur <inch>	8-7/8		9-13/16
Poids net <lbs>		22		29
Débit de la soufflerie (Faible-Moyen2-Moyen1-Elevé)	SEC <CFM>	170-180-200-210		320-355-390	320-370-405	320-370-425
	HUMIDE <CFM>	160-170-180-190		290-320-350	290-335-365	290-335-380
Niveau de bruit (Faible-Moyen2-Moyen1-Elevé) <dB(A)>		32-33-35-36		34-38-42	34-38-42	36-41-45

Serie PCFY

Modèle		PCFY-P15NKMU-E	PCFY-P24NKMU-E	PCFY-P30NKMU-E	PCFY-P36NKMU-E
Alimentation de l'appareil		Monophasé 208/230V 60Hz
Capacité	Refroidissement <BTU/h>	15000	24000	30000	36000
	Chauffage <BTU/h>	17000	27000	34000	40000
Dimensions	Hauteur <inch>	9-1/16
	Largeur <inch>	37-13/16	50-3/8	63
	Profondeur <inch>	26-3/4
Poids net		53	71	79	84
Débit de la soufflierie(Faible-Moyen2-Moyen1-Elevé)	SEC <CFM>	350-390-420-460	490-530-570-640	710-780-880-990	740-850-950-1090
	HUMIDE <CFM>	330-370-400-440	470-500-540-610	670-740-840-940	700-810-900-1040
Niveau de bruit(Faible-Moyen2-Moyen1-Elevé)		29-32-34-36	31-33-35-37	34-37-40-43	36-39-42-44

Série PMFY

Modèle		PMFY-P06NBMU-E	PMFY-P08NBMU-E	PMFY-P12NBMU-E	PMFY-P15NBMU-E
Alimentation de l'appareil		Monophasé 208/230V 60Hz
Capacité	Refroidissement <BTU/h>	6000	8000	12000	15000
	Chauffage <BTU/h>	6700	9000	13500	17000
Dimensions (Grille)	Hauteur <inch>	9-1/16 (1-3/16)
	Largeur <inch>	33-5/8 (39-3/8)
	Profondeur <inch>	1/-9/16 (18-1/2)
Poids net (Grille)		31 (7)
Débit de la soufflierie(Faible-Moyen2-Moyen1-Elevé)	SEC <CFM>	230-250-280-300	250-280-300-320	270-300-340-370
	HUMIDE <CFM>	200-220-250-270	220-250-270-290	240-270-310-340
Niveau de bruit(Faible-Moyen2-Moyen1-Elevé)		27-30-33-35	32-34-36-37	33-35-37-39

1. La capacité de refroidissement/chauffage indique la valeur maximale lorsque l'appareil fonctionne dans les conditions suivantes. Refroidissement : appareil intérieur 27°C DB, 81°F DB/19°C WB, 66°F WB, appareil extérieur 35°C DB, 95°F DB Chauffage : appareil intérieur 20°C DB, 68°F DB, appareil extérieur 7°C DB, 45°F DB/ 6°C WB, 43°F WB

Plage d'applications

La plage des températures de fonctionnement pour les appareils intérieurs et extérieurs de série Y est celle indiquée ci-dessous.

Précaution:

L'utilisation du climatiseur en dehors de cette plage de températures de fonctionnement et de taux d'humidité peut provoquer des dégâts importants.

Mode	appareil intérieur	appareil extérieur
		PUHY
Refroidissement	15°C - 24°C WB, 59°F - 75°F WB	-5°C - 43°C DB, 23°F - 110°F DB
Chauffage	15°C - 27°C DB, 59°F - 81°F DB	-15°C - 15,5°C WB, 5°F - 60°F WB

Remarque:

Tant pour les appareils intérieurs qu'extérieurs, nous recommandons une utilisation avec un taux d'humidité relative compris entre 30 et 80%.

Avertissement:

Si le climatiseur fonctionne sans refroidir ou sans chauffer la pièce (en fonction du modèle), contacter le revendeur car il pourrait alors y avoir une fuite de gaz réfrigérant. Toujours demander au représentant du service technique s'il n'y a pas de fuite de réfrigérant après une intervention technique.

Le réfrigérant lié n'a 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15 t 15
