PLA-A.BA - Climatiseur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mural (unité intérieure)
Marque	Mitsubishi Electric
Modèle	PLA-A.BA (déclinaisons A12, A18, A24, A30, A36, A42)
Alimentation électrique	Monophasé 208/230 V, 60 Hz
Dimensions (L x P x H)	Environ 840 x 840 x 260 mm (avec grille)
Poids net	Environ 22 à 25 kg selon modèle
Modes de fonctionnement	Refroidissement, Chauffage (pompe à chaleur), Déshumidification, Ventilation, Automatique
Vitesses de ventilateur	4 vitesses (Bas, Moyen2, Moyen1, Haut) + Auto
Direction du flux d'air	Verticale (5 positions + Swing) et horizontale
Programmateur	Hebdomadaire (8 opérations/jour), Simple, Arrêt automatique
Télécommandes	Filaire et sans fil (portée 7 m)
Filtre	Longue durée, indicateur de nettoyage toutes les 2500 heures
Consignes de sécurité	Installation par professionnel, ne pas obstruer les entrées/sorties d'air, ne pas utiliser de gaz inflammable à proximité
Entretien et nettoyage	Nettoyer le filtre à l'aspirateur ou à l'eau tiède (max 50°C), ne pas sécher au soleil
Fonctionnement d'urgence	Boutons sur l'unité intérieure pour mode cool/heat à 24°C
Dégivrage	Automatique en mode chauffage si givre sur l'unité extérieure
Niveau sonore	De 27 à 41 dB selon modèle et vitesse
Réfrigérant	R32 (probable, à vérifier sur l'étiquette)
Garantie	Consulter le revendeur (non spécifiée dans la notice)
Réparabilité	Pièces détachées disponibles via réseau agréé, intervention par professionnel recommandée

FOIRE AUX QUESTIONS - PLA-A.BA MITSUBISHI

Comment régler le jour et l'heure sur la télécommande filaire ?

Appuyez sur les boutons Mode et On/Off du programmateur 2 secondes pour accéder au réglage. Utilisez les boutons ∇/△ pour sélectionner le jour et l'heure, puis validez avec le bouton Filter.

Que faire si le message 'PLEASE WAIT' s'affiche ?

Ce message apparaît pendant environ 3 minutes après une mise sous tension ou une coupure de courant. Il indique que l'appareil effectue un contrôle initial. Patientez sans action.

Comment utiliser la minuterie hebdomadaire ?

Depuis l'écran standard, appuyez sur Menu du programmateur pour afficher 'Réglage'. Sélectionnez le jour et le numéro d'opération (1 à 8). Réglez l'heure, le mode On/Off et la température. Validez avec Filter. Activez en désactivant 'Timer Off'.

Pourquoi le climatiseur ne chauffe-t-il pas immédiatement ?

En mode chauffage, l'air chaud n'est soufflé qu'après que l'unité intérieure a atteint une température suffisante. Cela peut prendre quelques minutes. De plus, si l'unité extérieure dégivre, le chauffage est temporairement interrompu (jusqu'à 15 min).

Comment verrouiller les boutons de la télécommande ?

Maintenez enfoncés simultanément les boutons Filter et ON/OFF pendant 2 secondes. L'icône de verrouillage apparaît. Pour déverrouiller, répétez l'opération.

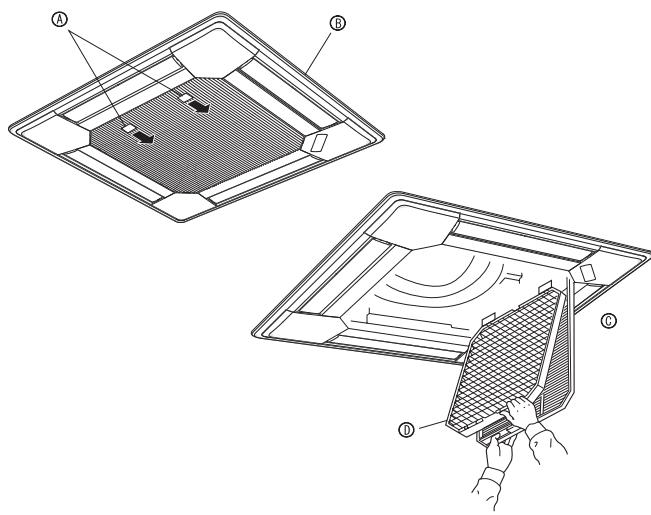

À quelle fréquence nettoyer le filtre ?

Le filtre doit être nettoyé toutes les 2500 heures de fonctionnement (indicateur 'FILTER' sur la télécommande filaire). Dans un environnement poussiéreux, nettoyez plus souvent. Utilisez un aspirateur ou lavez à l'eau tiède (max 50°C).

Comment passer en mode fonctionnement d'urgence ?

Si la télécommande ne fonctionne pas, appuyez plus de 2 secondes sur le bouton COOL (refroidissement) ou HEAT (chauffage) situé sur la grille de l'unité intérieure. La température sera fixée à 24°C et la vitesse du ventilateur sur élevée.

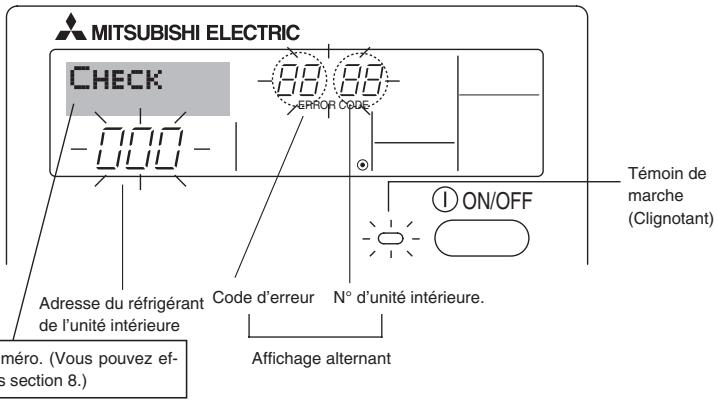

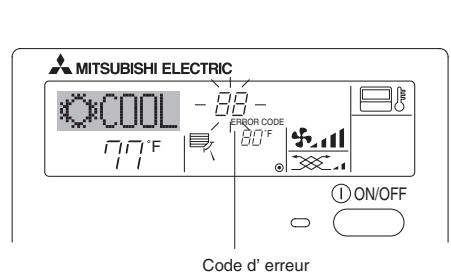

Que signifie le clignotement du voyant de fonctionnement ?

Un clignotement indique une anomalie. Notez le code d'erreur affiché sur la télécommande (ou le numéro d'unité) et contactez votre revendeur. Ne tentez pas de réparer vous-même.

Comment modifier la langue d'affichage ?

Dans le menu de sélection des fonctions (appuyez sur Menu du programmateur), allez dans 'CHANGE LANGUAGE'. Choisissez la langue souhaitée parmi les options (anglais, allemand, français, etc.). Validez avec le bouton approprié.

Peut-on utiliser plusieurs télécommandes pour un même groupe ?

Oui, une télécommande peut être configurée comme maître et l'autre comme esclave. Dans la sélection des modes, réglez 'CONTROLLER MAIN' ou 'CONTROLLER SUB' pour définir le rôle.

MODE D'EMPLOI PLA-A.BA MITSUBISHI

Pour une utilisation correcte sans risques, veuillez lire le manuel d'utilisation en entier avant de vous servir du climatiseur.

1. Consignes de sécurité 22
2. Nomenclature 22
3. Configuration d'écran 25
4. Régler le jour de la semaine et l'heure 25
5. Fonctionnement 25

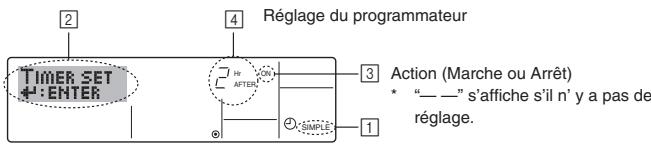

6. Minuterie 30
7. Autres fonctions 33
8. Sélection des fonctions 34
9. Fonctionnement d'urgence de la télécommande sans fil... 38
10. Entretien et nettoyage 38 11. Guide de panne 39 12. Spécifications techniques 40

1. Consignes de sécurité

Avant d'installer le climatisationur, lisez attentivement toutes les "Consignes de sécurité". Les "Consignes de sécurité" reconnaissent des points très importants concernant la sécurité. Veillez bien à les suivre. Veuillez consulter ou broker la permission libre compagnie d'électricité avant de connecter le système.

Symboles utilisés dans le texte

Avertissement:

Précautions à suivre pour éviter tout danger de blessure ou de décès de l'utilisateur.

Precaution:

Décrit les précautions qui doivent être prises pour éviter d'endommager l'appareil.

Symboles utilisés dans les illustrations

① : Indique un élément qui doit être mis à la terre.

Avertissement:

• Pour les appareils qui ne sont pas accessibles au public.
• Cet appareil ne doit pas être installé par l'utilisateur. Demander au revendeur ou à une société/agréée de l'instructor. Si l'appareil n'est pas correctement installé il peut y avoir un risque de fuite d'eau, d'électrocution ou d'accordance.
• Ne pas marcher sur l'appareil ni y déposer des objets.
• Ne jamais éclabousser l'appareil ni le toucher avec des mains humides. Il pourrait en résulter un risque d'électrocution.
• Ne pas vaporiser de gaz inflammable à proximité de l'appareil sous risque d'incendie.
• Ne pas placer de chauffage au gaz ou tout autre appareil fonctionnant avec une flamme vive là où il serait exposé à l'échappement d'air du climatiseur. Cela risquerait de provoquer une mauvaise combustion.
• Ne pas retirer la face avant ou la protection du ventilateur de l'appareil extérieur pendant son fonctionnement.
• Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrêtez l'appareil, éteignez l'interrupteur et prenez contact avec le revendeur.
• Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et sorties d'air.
• Si vous sentez des odeurs étranges, arrêtez l'appareil, le mettez hors tension et contactez le revendeur. Si vous ne procédez pas de cette façon, il pourrait y avoir risque de panne, d'électrocution ou d'incendie.
• Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le climatiseur sans surveillance.
• Toujours surveiller que les jeunes enfants ne jouent pas avec le climatiseur.
• Si le gaz de réfrigérant fuit, arrêtez le fonctionnement du climatiseur, aérez convenablement la pièce et prenez contact avec le revendeur.

Précaution:

• Ne pas utiliser d'objet pointu pour enfoncer les boutons car cela risquerait d'endommager la commande à distance.
• Ne jamais obstruer les entrées et sorties des appareils extérieurs et intérieurs.

Rangement de l'appareil

Lorsque vous devez ranger l'appareil, veuillez consulter votre revendeur.

2. Nomenclature

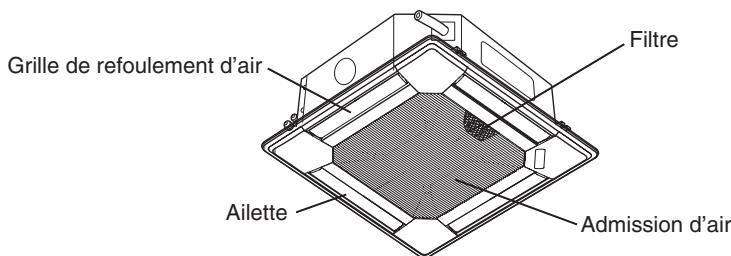

Unité interne

	PLA-A·BA
Modes duventilateur	4 modes
Ailette	Auto avec variation
Louvre	-
Filtre	Longue durée
Témoin de nettoyage du filtré	2.500 heures

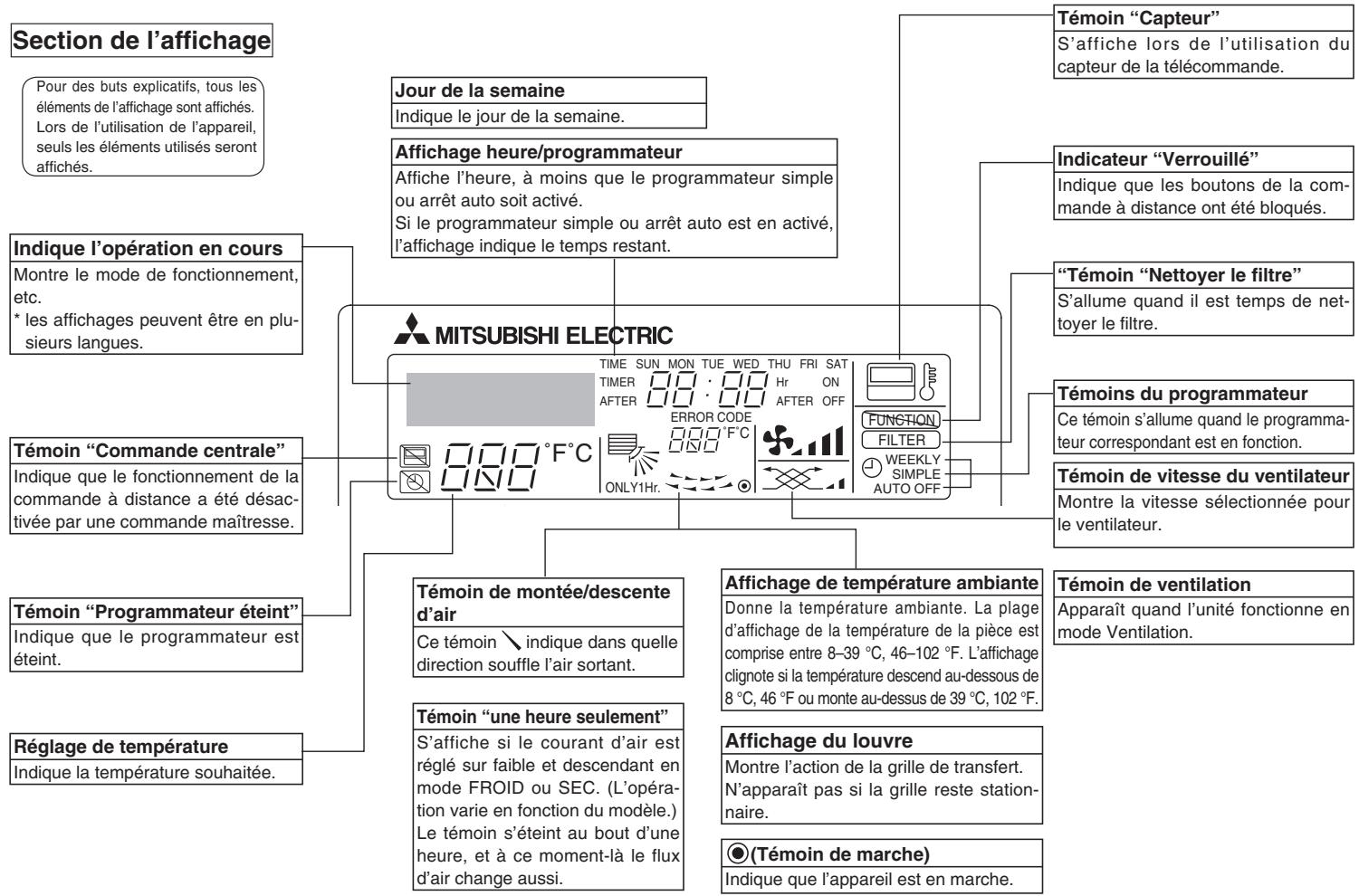

2. Nomenclature

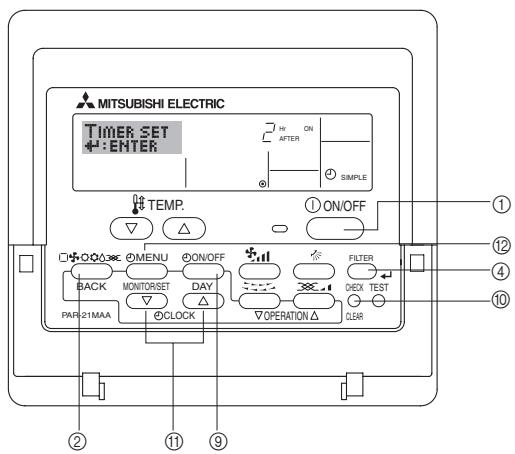

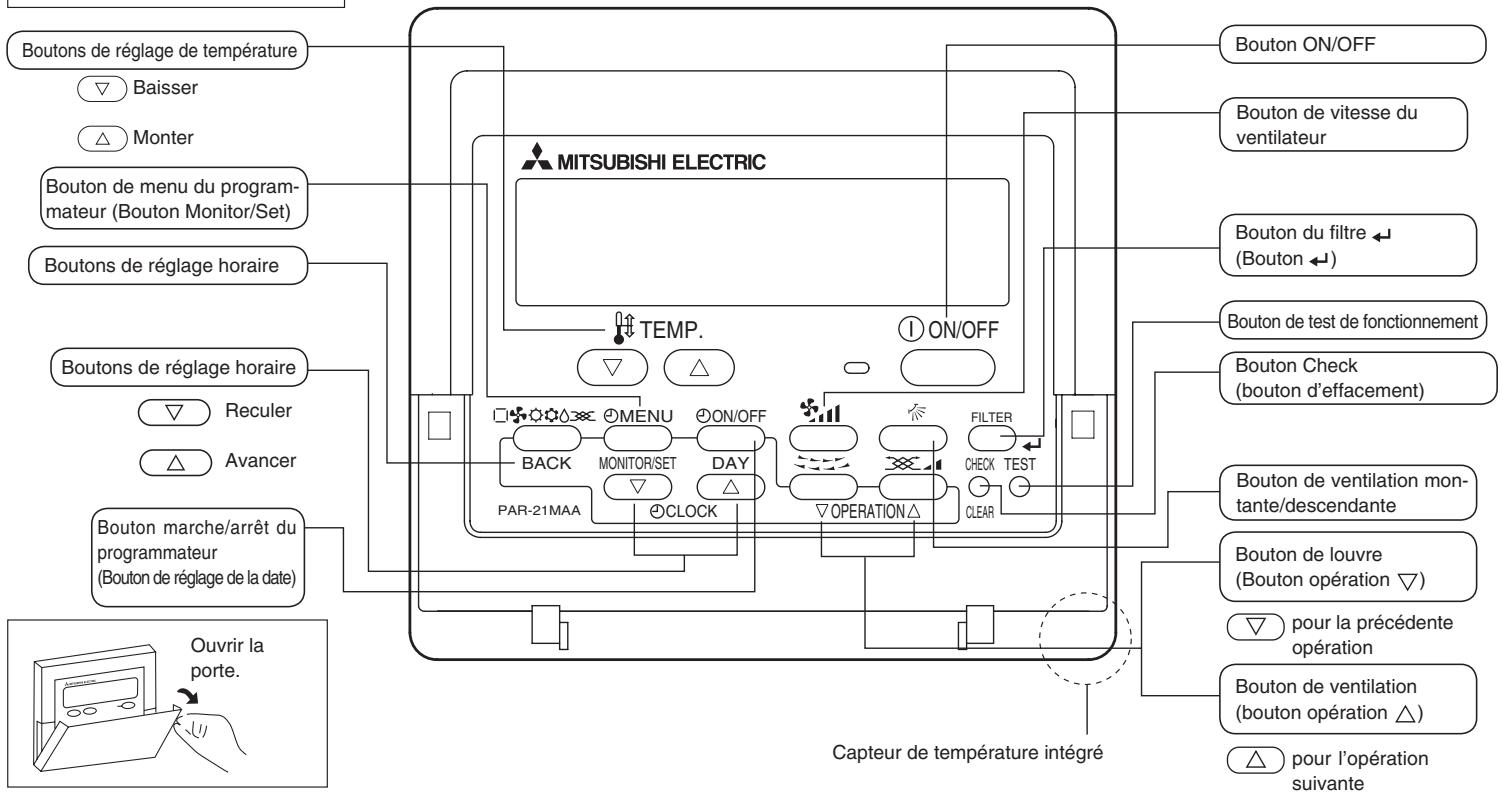

Pour la télécommande à fil

Section de commandes

Remarque:

• Message "PLEASE WAIT" (VEUILLEZ PATIENTER)

Ce message s'affiche pendant 3 minutes environ lorsque l'appareil intérieur est alimenté ou suite à une coupure d'électricité.

Ce message s'affiche quand vous appuyez sur une touche pour lancer une fonction qui est indisponible pour cet appareil interieur.

Si une télécommande unique est utilisée pour contrôler simultanément plusieurs appareils intérieurs de modèle différent, ce message ne s'affichera pas si l'un des appareils intérieurs présente cette fonction.

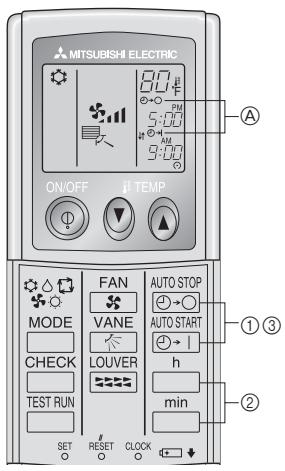

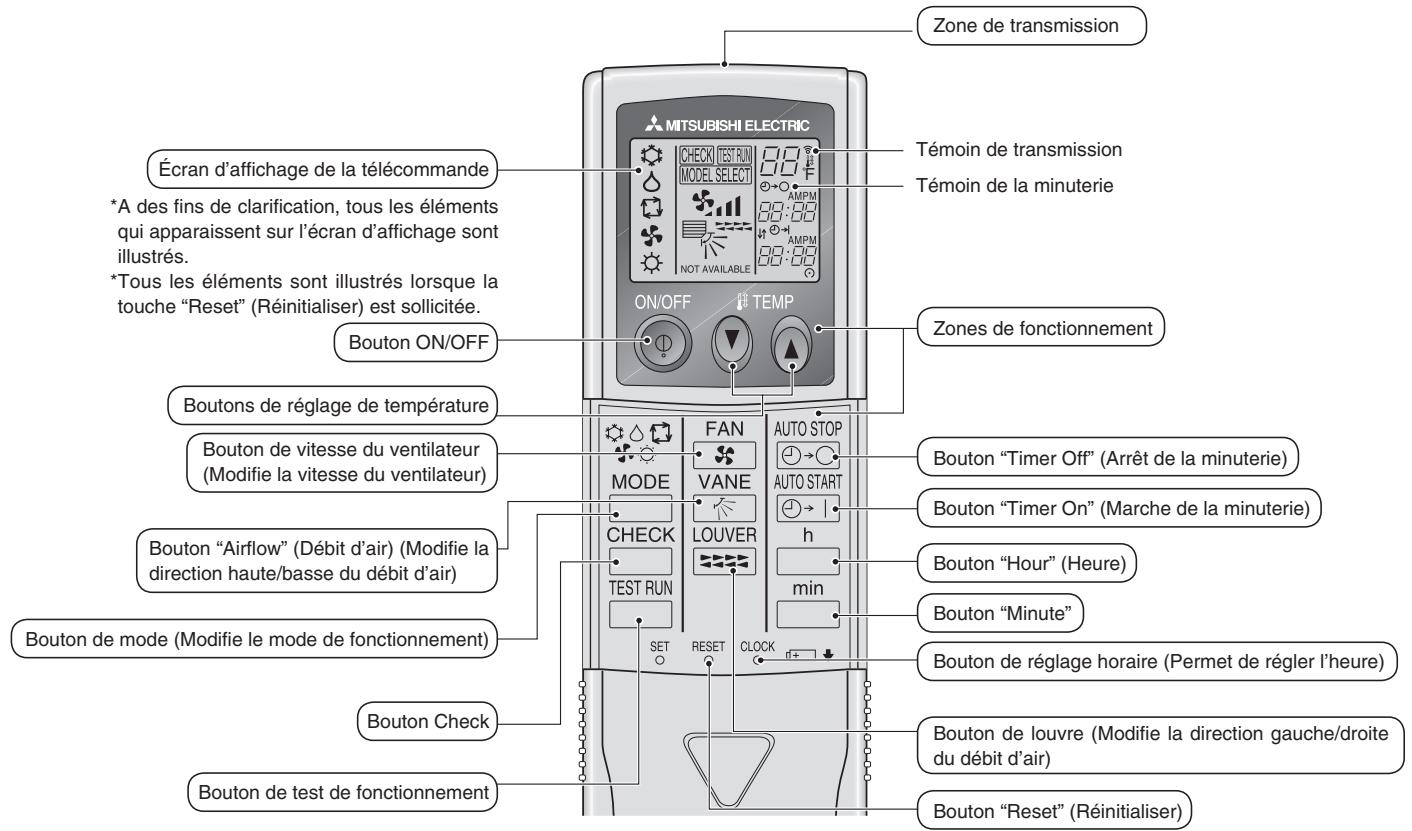

Pour la télécommande sans fil

Pour utiliser la télécommande sans fil, pointez-la vers le récepteur de l'appareil intérieur. Si la télécommande est utilisée dans les deux minutes qui suivent l'alimentation de l'appareil intérieur, l'appareil peut émettre deux bips successifs indiquant que le contrôle automatique initial est en cours. L'appareil intérieur émet des bips pour confirmer que le signal transmis par la télécommande a été reçu. Les signaux peuvent être reçus jusqu'à 7 mètres environ en ligne droite à partir de l'appareil intérieur et dans une zone de vers la gauche ou la droite de l'appareil. Cependant, une lumière vive ou fluorescente peut gêner la réception de signaux de l'appareil intérieur. L'appareil doit être contrôlé si le voyant d'opération près du récepteur de l'unité intérieure clignote. Consultez votre revendeur pour le service. ■ Manipulez la télécommande avec précaution! Ne la faites pas tomber et ne lui infligez pas de chocs violents. De plus, évitez de mouiller la télécommande et ne la laissez pas dans un endroit humide. Pour éviter de rechercher la télécommande, placez le support fourni avec la télécommande sur un mur et veillez à replacer la télécommande dans le support après chaque utilisation.

Unité externe

Insertion/remplacement de la pile

1. Retirez le couvercle supérieur, insérez deux piles AAA, puis replacez le couvercle.

1. Appuyez sur la touche "Reset" (Réinitialiser).

Appuyez sur la touche "Reset" (Réinitialiser) avec un objet dont l'extrémité est étroite.

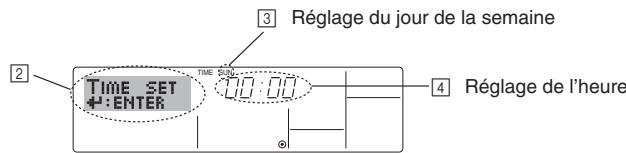

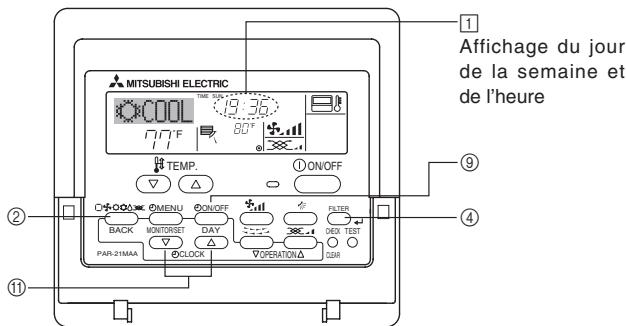

4. Régler le jour de la semaine et l'heure

Remarque: Le jour et l'heure n'apparaîtront pas si l'horloge a été déconnectée dans la sélection des fonctions.

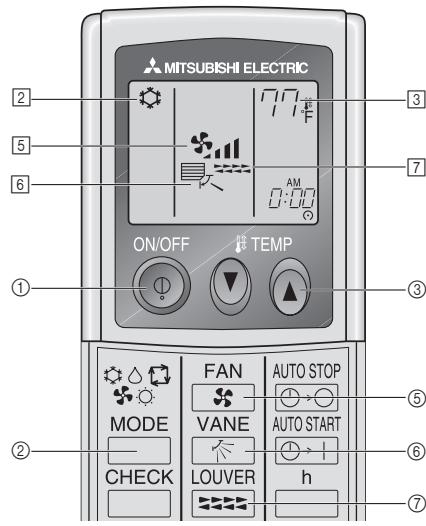

5.1. MARCHE/ARRET

Appuyez sur le bouton ON/OFF ①. - Le témoin de marche ① et la zone d'affichage s'allument. Remarque: Quand l'unité est reliée, les réglages de base sont les suivants.

	Réglages de télécommande
Mode	Dernier réglage
Réglage de température	Dernier réglage
Vitesse de ventilateur	Dernier réglage
Air montant/descendant	Dernier réglage

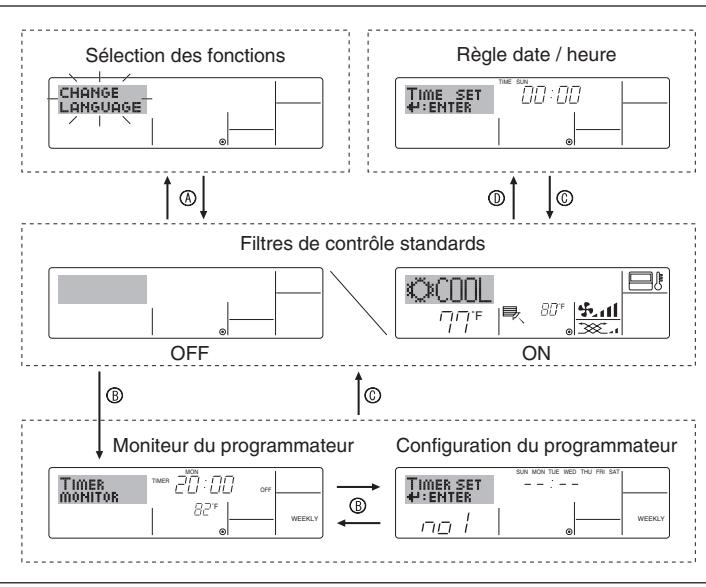

Le paramétrage de la langue d'affichage peut être modifié pour que le français devienne la langue par défaut en sélectionnant la fonction appropriée sur la télécommande. Voyez la section 8, paragraphe [4]-1 pour modifier la langue. La langue de base est l'Anglais.

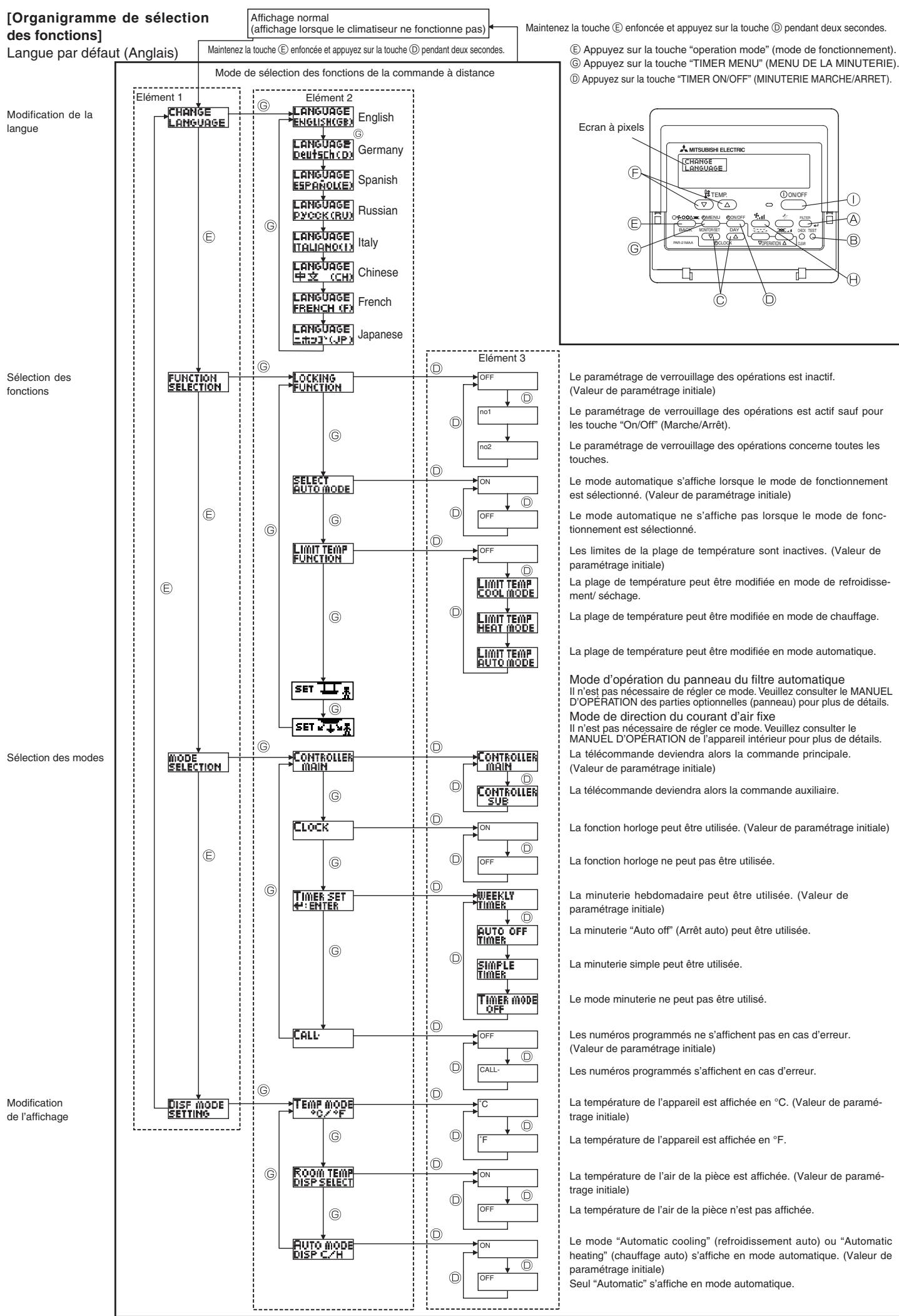

• Sélection des fonctions:

Règle les fonctions et les plages disponibles pour la télécommande (fonctions du programmeur, restrictions de fonctionnement, etc.)

• Régler date/heure : Règle le jour de la période et l'heure.
• Écrans de contrôle standards: Règle le jour de la période et l'heure.

Visualise et régle le fonctionnement du système de conditionnement.

• Moniteur du programmeur: Affiche le programmeur en place (hebdomadaire, simple ou arrêt automatique)
• Configuration du programmeur: Réglez le fonctionnement des programmes (hebdomadaire, simple ou arrêt automatique)

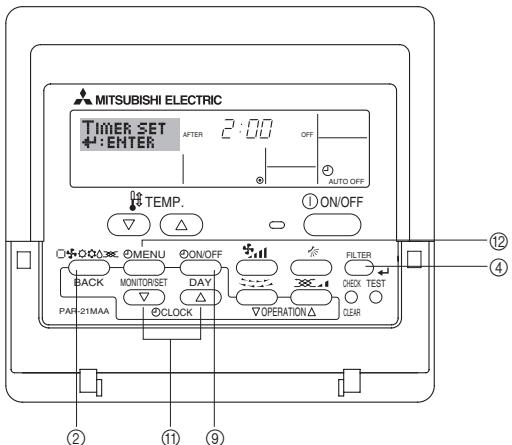

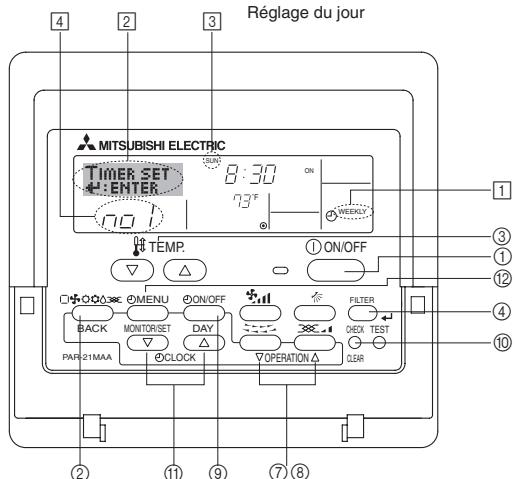

Pour aller à ① : Appuyez sur les boutons Mode et On/Off du programmeur durant 2 secondes. Pour aller à ⑧ : Appuyez sur le bouton Menu du programmeur. Pour aller à © : Appuyez sur le bouton Mode (Entrée). Pour aller à ① : Appuyez sur l'un ou l'autre des boutons de réglage horsaire (∇ ou △).

1. Appuyez sur le bouton de réglage horsaire ⑪ ∇ ou pour appeler l'affichage ②.
2. Appuyez sur le bouton ⑨ Timer On/Off pour régler le jour.
3. À chaque fois que vous appuyez, vous avancez le jour affiché en [3]: Dim → Lun →... → Ven → Sam.
4. Appuyez sur le bouton de réglage correspondant ⑪ afin de régler l'heure.
5. Lorsque vous appuyez sur le bouton, le réglage horsaire (à 4) augmente tout d'abord en intervalle d'une minute, puis en intervalle de 10 minutes, puis en intervalle d'une heure.
6. Après avoir effectué les réglages nécessaires des étapes 2 et 3, appuyez sur le bouton ④ Filter pour valider ces informations.

■ Appuyez de nouveau sur le bouton ON/OFF ①.

• Le témoin de marche [1] et la zone d'affichage s'éteignent.

Remarque:

Même si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.

5.2. Choix du mode

Appuyer sur la touche du mode de fonctionnement (□ ② pour sélectionner le mode de fonctionnement souhaité [2].

Mode de refroidissement

Mode de asschêement

Mode de soufflerie

Mode de chauffage <type de pompé de chaleur seulement>

Mode automatique (refroidissement/chauffage) <type de pompé de chaleur seulement>

Mode de ventilation

Indiqué uniquement dans les conditions suivantes Télécommande reliée utilisée Avec un apparil LOSSNEY branché

Informations concernant les climatiseurs multisystèmes (appareil extérieur de la série MXZ)

Les climatiseurs multi-systèmes (avec un appareil extérieur de la série MXZ) permettent de raccorder deux ou davantage d'appareils intérieurs à un appareil extérieur. En fonction de la capacité, plusieurs appareils intérieurs peuvent ainsi fonctionner simultanément. - Lorsque vous essayez de faire fonctionner simultanément deux ou davantage d'appareils intérieurs reliés à un seul appareil extérieur, un pour le refroidissement et l'autre pour le chauffage, le mode de fonctionnement sélectionné sera celui de l'appareil intérieur qui a été mis en fonctionnement en premier. Les autres unités intérieures ne peuvent pas démarrer. Un voyant clignotant indique l'état de fonctionnement. Dans ce cas, régler tous les appareils intérieurs sur le même mode de fonctionnement. - Il se peut que l'unité intérieure, qui fonctionne en mode (AUTO), ne puisse passer en mode (REFROIDISSEMENT CHAUFFAGE) et se mette en veille. - Lorsque l'appareil intérieur se met en fonctionnement alors que le dégivrage de l'appareil extérieur est en cours, il faut laisser passer quelques minutes (max. environ 15 minutes) avant que l'appareil ne souffle de l'air chaud. - Lorsque l'appareil fonctionne en mode chauffage, si le dessus de l'appareil chauffe ou que vous entendez le flux de gaz à l'intérieur, cette situation n'a rien d'anormal. Le gaz réfrigérant circule en effet de manière continue dans l'appareil intérieur même si celui-ci ne fonctionne pas.

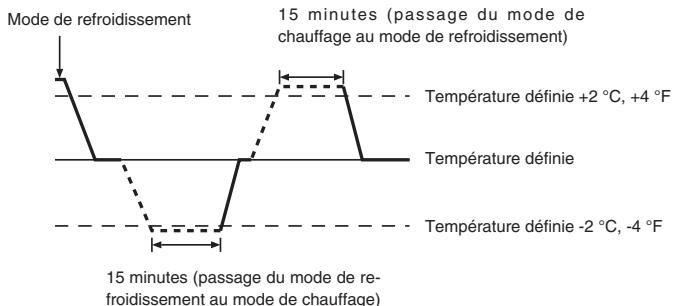

Fonctionnement automatique

En fonction de la température définie préalablement, l'opération de refroidissement débutera si la température de la pièce est trop élevée ; à l'inverse, l'opération de chauffage débutera si la température de la pièce est trop BASSE. En mode de fonctionnement automatique, le climatiseur passera en mode de refroidissement si la température de la pièce varie et affiche 2°C, 4°F ou plus au-dessus de la température définie pendant 15 minutes. De la même façon, le climatiseur passera en mode de chauffage si la température de la pièce affiche 2°C, 4°F ou plus au-dessous de la température définie pendant 15 minutes.

La température de la pièce étant ajustée automatiquement de façon à rester stable, l'opération de refroidissement se met en marche à quelques degrés au-dessus, et l'opération de chauffage à quelques degrés au-dessous, de la température définie lorsque cette dernière est atteinte (fonction automatique d'économie d'énergie).

Pour réduire la températureambiante:

Appuyer sur le bouton ③ pour sélectionner la température désirée. La température sélectionnée est affichée 3

Appuyer sur le bouton △ ③ pour sélectionner la température désirée. La température sélectionnée est affichée 3.

• Plages de températures à votre disposition : Rafraîchissement et Assèchement : 19 - 30 °C, 67 - 87 °F Chauffage : 17 - 28 °C, 63 - 83 °F Automatique : 19 - 28 °C, 67 - 83 °F
• 8° C ou 39^ C, 46^ F - 102^ F clignote sur l'affichage pour indiquer que la tempérapature de la piece est plus BASSE ou plus elevée que la tempérapture affichée. (Cet affichage n'apparait pas sur la télécommande sans fil.)

5.4. Réglage de la vitesse du ventilateur

Appuyez sur le bouton de vitesse du ventilateur (5) autant de fois que nécessaire alors que le système est en fonction.

• À chaque fois que vous appuyez sur le bouton, vous changez la force. La vitesse actuelle est indiquée en [5].
• La série de changement, et les réglages disponibles sont les suivants.

Vitésse du ventilateur	Affichage
4 vitesses + auto	vitesses 1 vitesse 2 vitesse 3 vitesse 4 Auto

Remarque:

• Le nombre de ventilateurs disponible dépend du type d'unité connectée.
• Dans les cas suivants, la vitesse de ventilation actuelle générée par l'unité différera de la vitesse indiquée au niveau de la commande à distance.
• Quand l'affichage indique "PRECHAFFAGE" ou "DEGIVRAGE".
• Lorsque la température de l'échangeur thermique est BASSE en mode de chauffage. (par ex. immediatement après le lancement de l'opération de chauffage)
• En mode CHAUFFAGE, quand la température ambience dans la pièce est supérieure à la température régée.
• Quand l'unité est en mode SEC.

Quand l'unité est en fonction, appuyez sur le bouton ⑥ de ventilation montante/descendante autant de fois que nécessaire.

• À chaque fois que vous appuyez sur le bouton, vous changez la direction. La direction actuelle est affichée sur 6.
• La série de changement, et les réglages disponibles sont les suivants :

Télécommande	Affichage
Câblée	Swing Auto 1 2 3 4 5 → ↑ ↓ → ↑ ↓ → ↑ ↓ → ↑ ↓ → ↑ ↓
Sans fil	Swing 1 2 3 4 → ↑ ↓ → ↑ ↓ → ↑ ↓ → ↑ ↓ → ↑ ↓

• Notez que lors de l'opération de basculement, l'indication directionnelle à l'écran ne change pas en synchronisation avec les ailettes de l'unité.

Remarque:

• Les directions disponibles dépendent du type d'unités connectées.
• Dans les cas suivants, la direction actuelle de l'air différera de la direction indiquée au niveau de la commande à distance.
• Quand l'affichage indique "PRECHAFFAGE" ou "DEGIVRAGE".
• Immédiatement après le démarrage du mode CHAUFFAGE (alors que le système attend que le changement de mode se fasse).
• En mode chauffage, quand la température ambience dans la pièce est supérieure à la température régée.

Remarque:

• Cette fonction ne peut pas être régée selon les différentes unités extérieures à connecter.
• Pour l'appareil PLA-A·BA, seule la sortie particulière peut être fixée sur une certaine direction avec les procédures ci-dessous. Seule la sortie réglée est fixée chaque fois que le climatiseur est allumé. (Les autres sorties suivant la direction haute/basse du courant d'air de la télécommande.)

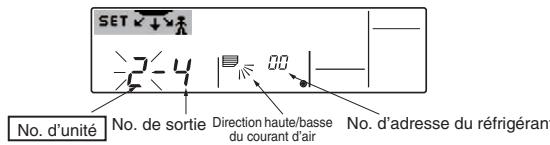

Explication des termes

• « No. d'adresse du réfrigérant » et « No. d'unité » sont les numéros assignés à chaque climatiseur.

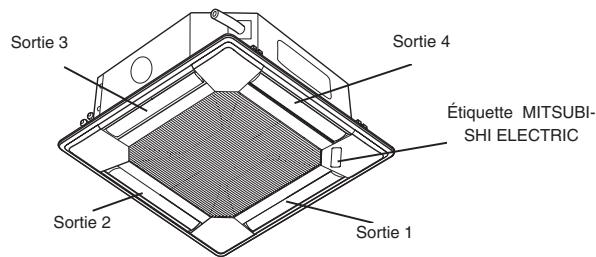

• « No. de sortie » est le numéro assigné à chaque sortie du climatiseur. (Voir l'illustration sur la droite.)
• « Direction haute/basse du courant d'air » est la direction (l'angle) à fixer.

Courant d'air horizontal

Vers le bas

Réglage de la télécommande

La direction du courant d'air de cette sortie est contrôlée par le réglage de direction du courant d'air de la télécommande.

Fixation

La direction du courant d'air de cette sortie est fixée dans une direction particulière. ※La direction de la sortie peut être fixée horizontalement pour éviter un courant d'air direct.

Remarque : « 0 » indique toutes les sorties.

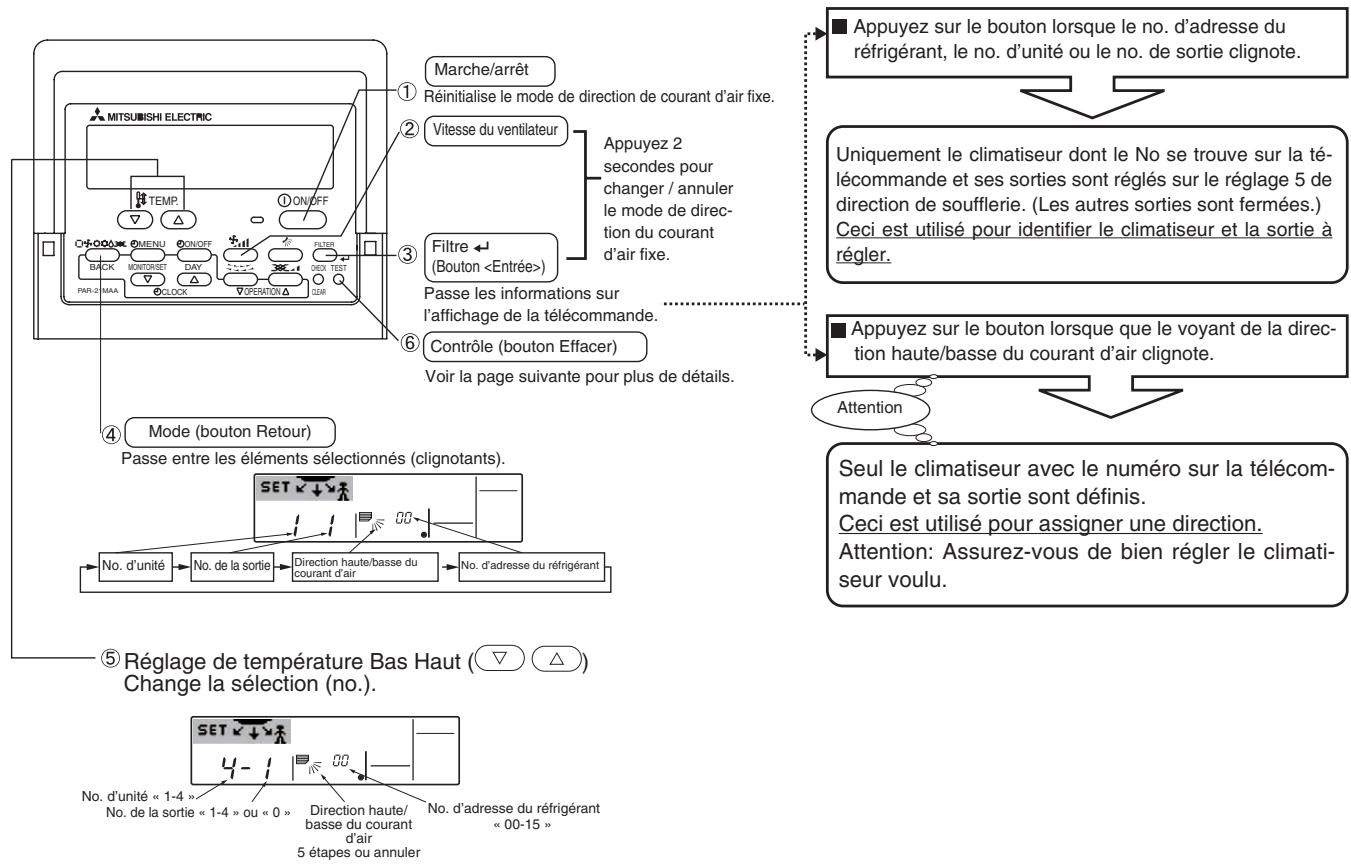

[Pour éteindre le climatiseur et passer la télécommande en mode de direction du courant d'air fixe]

1. Appuyez sur le bouton marche/arrêt ① pour éteindre le climatiseur.
2. Appuyez au moins deux secondes sur les boutons ② Vitesse du ventilateur et ③ Filtre ← simultanément pour activer le mode de direction du courant d'air fixe.

Affichage du mode de direction du courant d'air fixe

L'air est soufflé vers le bas en mode de direction du courant d'air fixe

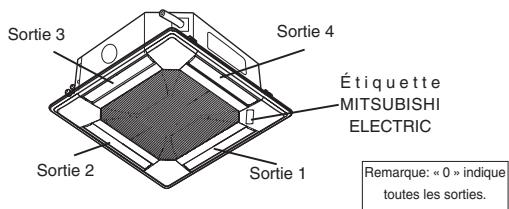

Pour sélectionner et identifier la sortie à régler

1. Appuyez sur le bouton Réglage de température ⑤ pour sélectionner la sortie à régler.

2. Appuyez sur le bouton ③ Filtre pour passer les informations à la télécommande. 3. Patientez 15 secondes. Comment fonctionne le climatiseur?

→ Seul le courant d'air de la sortie sélectionnée souffle vers le bas. → Passez à l'étape [3]. → Le courant d'air de la mauvaise sortie souffle vers le bas. → Répétez l'étape 1. → Toutes les sorties sont fermées. → Les nombres du climatiseur (adresse du réfrigérant, unité) sont incorrects. Consultez Comment les nombres du climatiseur.

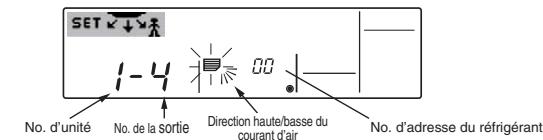

Pour fixer la direction du courant d'air

1. Appuyez sur le bouton Mode (bouton Retour) ④ pour faire clignoter les indicateurs de la direction haute/basse du courant d'air. 2. Appuyez sur le bouton ⑤ Réglage de température pour désir la direction à régler. 3. Appuyez sur le bouton ③ Filtre pour passer les informations de la télécommande au climatisationur. 4. Patientez 15 secondes. Comment fonctionne le climatisationur?

Le courant d'air est réglé dans la direction sélectionnée. → Le réglage est terminé (passez à l'étape [4]). → Le courant d'air est réglé dans la mauvaise direction. → Réglez l'étape 2.

[4] Pour annuler le mode de direction du courant d'air fixe

1. Appuyez sur le bouton ① marche/arrêt pour annuler le mode de direction du courant d'air fixe. Vous pouvez aussi appuyer au moins 2 secondes sur les boutons ② Vitesse du ventilateur et ③ Filtre ← simultanément.
2. N'utilisez pas la télécommande pendant 30 secondes après l'annulation du mode de direction du courant d'air fixe. La télécommande ne répondra pas.

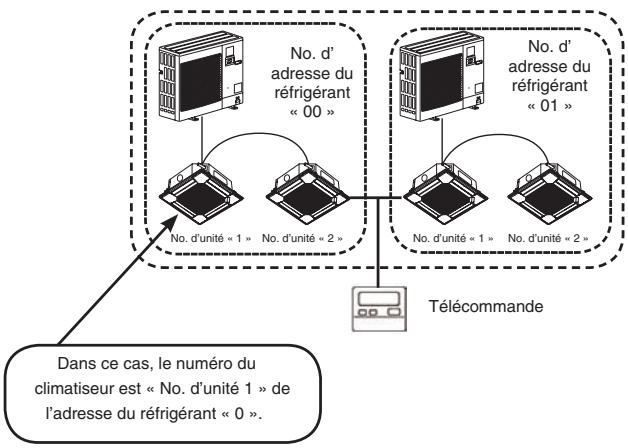

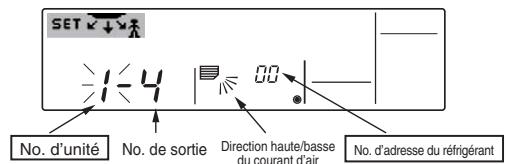

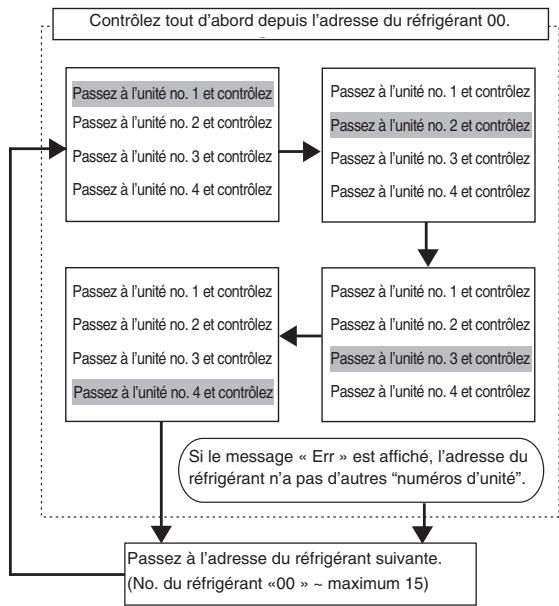

Comment trouver les numéros du climatiseur

Chaque climatiseur a son propre numéro d'adresse du réfrigérant et d'une (voir l'exemple ci-dessous).

Suivez les procédures ci-dessous pour trouver le numéro du climatiseur à régler.

Le numéro du climatiseur est trouvé par la direction de son courant d'air, lorsque les n° d'unité sont changés.

Pour contrôler le numéro d'adresse du réfrigérant et le numéro d'unité.

1. Appuyez sur le bouton ④ Mode (bouton Retour), et les numéros de l'unité ou du réfrigérant clignotent.

Ajustez le numéro d'adresse du réfrigérant à « 00 » et le numéro d'unité à « 1 » avec le bouton (5) Réglage de température.

2. Appuyez sur le bouton ③ Filtre ← pour passer les informations à la télécommande.

1. Patientez 15 secondes. Comment fonctionne le climatiseur?

→ Seul le courant d'air de la sortie dont le numéro est affiché sur la télécommande souffle vers le bas.

→ No. d'adresse du réfrigérant 00 et no. d'unité 1 sont les numéros du climatiseur.

→ Toutes les sorties sont fermées.

→ Passez à l'étape [2].

[2] Pour contrôle en changeant les numéros d'unité en succession (Le nombre d'unités maximum est 4)

1. Appuyez sur le bouton ④ Mode (bouton Retour), et les numéros d'unité clignotent.

Passez au numéro suivant avec le bouton ⑤ Réglage de température. (Le numéro d'adresse du réfrigérant 00 est conservé.)

1. Appuyez sur le bouton ③ Filtre ↓ pour passer les informations à la télécommande.
2. Patientez 15 secondes. Comment fonctionne le climatiseur?

→Seul le courant d'air de la sortie dont le numéro est affiché sur la télécommande souffle vers le bas.

Le numéro affiché sur la télécommande est le numéro du climatiseur (contrôle terminé).

Toutes les sorties sont fermées.

Répétez l'étape [1] et contrôlez. (Passez à l'étape [3] en cas de problème.)

Err est affiché sur la télécommande.

L'adresse du réfrigérant n'a pas d'autre unité. (Passez à l'étape 3.)

[3] Pour contrôler le numéro d'unité des numéros d'adresse du réfrigérant suivants (le nombre maximum d'adresse est 15)

Appuyez sur le bouton ④ Mode (bouton Retour), et les numéros d'adresse du réfrigérant clignotent.

Ajustez le numéro avec le bouton ⑤ Réglage de température.

• Le numéro d'unité et le numéro de sortie retournent à l'affichage initial lorsque vous changez l'adresse du réfrigérant.
• Retournez à l'étape [2] et contrôlez les numéros d'unité à nouveau.

Pour effacer les réglages

Pour réinitialiser les réglages aux réglages par défaut d'usine, appuyez pour plus de 3 secondes sur le bouton © Contrôle (bouton Effacer).

L'affichage de la télécommande clignote et les informations sont réinitialisées.

Remarque:

Cette opération efface tous les réglages de tous les climatiseurs connectés à la télécommande.

5.6. Ventilation

Pour les appareils combinés LOSSNAY

5.6.1. Pour la télécommande à fil

• Pour lancer le ventilateur conjointement à l'unité intérieure:

Appuyez sur le bouton ON/OFF ①.

• Quand l'indication de ventilation apparait à l'écran (en [8]). Le ventilateur sera désormais lancé automatiquement à chaque fois que l'unité interieure demarrera.
• Pour faire fonctionner le ventilateur indépendamment:

■ Appuyez sur le bouton Mode ② jusqu'à ce que apparaisse à l'affichage. Cela lancera le ventilateur.

• Changer la force du ventilateur:

■ Appuyez sur le bouton de ventilation ⑧ autant que nécessaire.

• À chaque fois que vous appuyez sur le bouton, vous changez le réglage comme indiqué ci-dessous.

5.6.2. Pour la télécommande sans fil

• Le ventilateur se met automatiquement en marche lorsque l'appareil intérieur est allumé.
• Aucune indication sur la télécommande sans fil.

6.1. Pour la télécommande à fil

Vous supportez utilisera selection des fonctions pour selectionner le type de programmateur, entre les trois disponibles. ① Hebdomadaire,

② Simple, ou ③ Arrêt auto.

6.1.1. Minuterie hebdomadaire

Le programmeur hebdomadaire peut servir à régler les huit opérations pour chaque jour de la semaine.

• Chaque opération permet l'une ou l'autre des fonctions suivantes : programmateur Marche/Arrêt avec un réglage de température ou programmateur Marche/Arrêt seulement, ou réglage de température seulement.
• À l'heure dite, le conditionneur d'air effectue l'action programmée.

La précision horaire de ce programmateur est de 1 minute.

Remarque:

1. Les programmeurs hebdomadaire/simple/Arrêt auto ne peuvent être utilisés en même temps. 2. Le programmeur hebdomadaire ne fonctionne pas dans les conditions suivantes.

La fonction de temporisateur est désactivée ; le système est dans un état anormal ; une exécution de test est en cours ; la télécommande est soumise à un auto-diagnostic ou à un diagnostic externe ; l'utilisateur est en train de définir une fonction ; l'utilisateur est en train de régler le temporisateur ; l'utilisateur est en train de régler l'heure ou le jour de la semaine ; le système est sous commande centralisée. (Précisément, le système n'exécute pas les opérations (allumage, extinction ou réglage de la température) désactivées dans ces situations.)

N° de fonctionnement

1. Assurez-vous que vous êtes sur l'écran de contrôle standard, et que le témoin du programmeur hebdomadaire [ ] s'affiche.
2. Appuyez sur le bouton Menu du programmeur ②, de manière à ce que le "Réglage" apparaisse à l'écran (en [2]). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passez de "Réglage" à "Moniteur" (monititeur).)
3. Appuyez sur le bouton On/Off du programmeur ⑨ pour régler le jour. À chaque fois que vous appuyez, vous changez le réglage en 3, selon la séquence suivante : “Dim Lun Mar Mer Jeu Ven Sam” “Dim” “Ven” “Sam” “Dim Lun Mar Mer Jeu Ven Sam”...
4. électionner le numéro d'opération approprié (1 à 8) [4].
5. Vos choix aux étapes 3 et 4 sélectionneront l'une des cellules de la matrice affichée ci-dessous.

(L'affichage de la commande à distance à gauche montre comment l'affichage devrait apparaître lors du réglage de l'opération 1 pour dimanche aux valeurs indiquées ci-dessous.)

Matrice de réglage

N° d'op.	Sunday		Monday	...	Saturday
No. 1	8:30 ON 73 °F
No. 2	10:00 OFF		10:00 OFF	10:00 OFF	10:00 OFF
...
No. 8
<Réglage de l'opération 1 pour dimanche> Démarrer le conditionnéur d'air à 8:30, avec la température à 73 °F.					<Réglage de l'opération 2 pour tous les jours> Éteindre le conditionnéur d'air à 10:00.

Remarque:

En réglant le jour sur “Dim Lun Mar Mer Jeu Ven Sam”, vous pouvez régler la même opération à effectuer au même moment tous les jours.

(Exemple: L'opération 2 ci-dessus, qui est la même pour tous les jours de la semaine.)

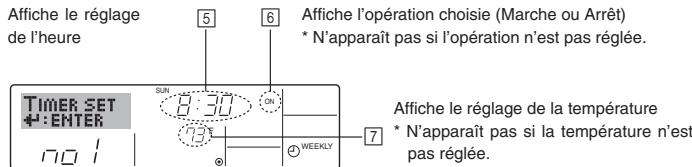

1. Appuyez sur le bouton de réglage de l'heure ⑪ approprié autant de fois que nécessaire pour régler l'heure (en 5).
2. Quand vous maintenez le bouton appuyé, l'heure augmentera d'abord toutes les minutes, puis toutes les 10 minutes, puis toutes les heures.
3. Appuyez sur le bouton ON/OFF ① pour sélectionner l'opération (Marche ou Arrêt: marche ou arrêt), en ⑥.
4. À chaque fois que vous appuyez, vous passez au réglage suivant, selon la série suivante: aucun affichage (pas de réglage) → “MARCHE” → “ARRET”
5. Appuyez sur le bouton de réglage de température ③ approprié pour régler la température (en [7]).
6. À chaque fois que vous appuyez, vous changez le réglage, selon la séquence suivante: aucun affichage (pas de réglage) ⇌ 75 ⇌ 77 ⇌... ⇌ 84 ⇌ 87 ⇌ 53 ⇌... ⇌ 73 ⇌ pas d'affichage.

(Plage disponible: La plage disponible pour ce réglage va de 12°C, 53°F à 30°C, 87°F. La plage réelle au-delà de laquelle la température peut être contrôlée, toutefois, peut changer en fonction du type d'unité connectée.)

1. Après avoir effectué les réglages nécessaires des étapes 5, 6 et 7, appuyez sur le bouton ④ Filter pour valider ces informations. Pour effacer les valeurs actuelles de l'opération, appuyez et relâchez rapidement le bouton ⑩ Check (Clear) une fois.
2. Le réglage du temps affiché devient “—:—”, et les réglages de température et On/Off s’éteignent tous.

(Pour effacer tous les réglages du programmateur hebdomadaire d'un coup, appuyez sur le bouton ⑩ Check (Clear) pendant 2 secondes ou plus. L'affichage commence à clignoter, indiquant que tous les réglages ont été effacés.)

Remarque:

Vos nouvelles informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←1.

Si vous avez réglé deux opérations différentes ou plus pour le même temps exactement, seule l'opération ayant le n° le plus élevé sera effectuée.

1. Répétez les étapes 3 à 8 autant de fois que nécessaire pour replir les cellules disponibles que vous souhaitez. 10. Appuyez sur le bouton ② Mode (Retour) pour revenir a l'écran de contrôle standard et terminer la procédure de réglage.
2. Pour activer le programmateur, appuyez sur le bouton Timer On/Off (programmateur Marche/arrêt) ⑨, de manière à ce que l'indication "Timer Off" (arrêt programmateur) disparaisse de l'écran. Veillez à ce que l'indication "Timer Off" ne s'affiche plus.
3. Si le programmateur n'est pas réglé, l'indicateur « Timer Off » clignote sur l'écran.

1. Assurez-vous que l'indication du programmeur hebdomadaire apparaisse à l'écran (en 1).
2. Appuyez sur le bouton Menu du programmeur ⑫, de manière à ce que l'écran affiche "Moniteur" (en 8).
3. Appuyez sur le bouton Marche/Arrêt du programmeur ⑨ tant qu'il faut pour CHOISIR le jour.
4. Appuyez sur le bouton (⑦ ou ⑧) d'opération ou autant que nécessaire pour changer l'opération du programmateur à l'affichage (en 9).
5. À chaque fois que vous appuyez, vous passez à l'opération du programmeur suivante, dans l'ordre du réglage horsaire.
6. Pour fermer le moniteur et retourner à l'écran de contrôle standard, appuyez sur le bouton Mode (Entrée) ②.

Appuyez sur le bouton Marche/Arrêt du programmeur ⑨, de manière à ce que l'indication "arrêt programmateur" apparaisse en [10].

Appuyez sur le bouton Marche/Arrêt du programmeur ⑨, de manière à ce que l'indication "arrêt programmateur" s'éteigne en 10.

6.1.2. Minuterie simple

Vous pouvez régler le programmeur simple de trois manières possibles.

Heure de démarrage uniquement : Le conditionneur d'air démarre quand le temps indiqué s'est écoulé. Heure d'arrêt uniquement : Le conditionneur d'air s'arrête quand le temps indiqué s'est écoulé. - Horaires de marche & d'arrêt : Le conditionneur d'air démarre et s'arrête quand les temps indiqués se sont écoulés.

Le programmateur simple (démarage et arrêt) peut être réglé une fois seulement sur une période de 72 heures.

Le réglage se fait heure par heure.

Remarque:

1. Les programmes hebdomadaire/simple/Arrêt auto ne peuvent être utilisés en même temps. 2. La fonction programmateur est éteinte; anomalie du système; un test est en cours; la commande à distance effectue un auto-test ou un diagnostic; l'utilisateur est en train de sélectionner une fonction; l'utilisateur est en train de régler le programmeur; le système est sous contrôle central. (Dans ces conditions, l'opération Marche/Arrêt est désactivée.)

1. Assurez-vous que vous êtes sur un écran de contrôle standard, et que le temps du programmeur simple s'affiche (en 1). Lorsqu'une fonction autre que le temporisateur simple est affichée, réglez la télécommande sur SIMPLE TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir 8.[3] (3)).
2. Appuyez sur le bouton Menu ⑫, de manière à ce que le “Réglage” apparaisse à l'écran (en ②). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passerez de “Réglage” à “Moniteur”).
3. Appuyez sur le bouton ON/OFF ① pour afficher le réglage du programmeur simple (Marche ou Arrêt : marche ou arrêt). Appuyez une fois sur le bouton pour afficher le temps restant sur Marche, et une fois encore pour afficher le temps restant sur Arrêt (l'indication Marche/Arrêt apparait en ③): Programmateur "Marche": Le conditionnéur d'air démarre quand le nombre d'heures indiqué s'est écoulé. Programmateur "Arrêt": Le conditionnéur d'air s'arrête quand le nombre d'heures indiqué s'est écoulé.
4. Avec l'indication "Marche" ou "Arrêt" en [3]: Appuyez sur le bouton de réglage d'heure (1) approprié autant de fois que nécessaire pour régler l'heure sur Marche (si "Marche" s'affiche) ou sur Arrêt (si "Arrêt" s'affiche en [4]).
5. Plage disponible: 1 à 72 heures
6. Pour régler à la fois pour Marche et pour Arrêt, répéter les étapes 3 et 4.
7. Notez que les temps pour Marche et Arrêt ne peuvent avoir la même valeur.
8. Pour effacer le réglage Marche ou Arrêt actuel : Afficher le réglage Marche ou Arrêt (voir étape 3) puis appuyer sur le bouton Check (Clear) de manière à ce que le réglage passe à “—” en 4. (Si vous souhaitez utiliser un réglage Marche ou Arrêt uniquement, assurez-vous que le réglage dont vous ne voulez pas est bien sur “—”).
9. Après avoir effectué les étapes 3 à 6, appuyez sur le bouton ④ Filter pour valider ces informations.

Remarque:

Vos nouvelles informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←1.

1. Appuyez sur le bouton ② Mode (Entrée) pour retourner à l'écran de contrôle standard.
2. Appuyez sur le bouton Marche/Arrêt du programmateur ⑨ pour lancer le compte à rebours. Pendant que le programme s'exécute, l'affichage indique l'état du programmateur. Veillez à ce que la valeur du programmateur soit visible et convenable.

1. Assurez-vous que l'indication du programmeur simple apparaisse à l'écran (sur 1).
2. Appuyez sur le bouton Menu ⑫, de manière à ce que le "Moniteur" apparaisse à l'écran (en 5).
3. Si le programmeur simple Marche ou Arrêt est en fonction, son état actuel apparaîtra en 6.
4. Si les valeurs Marche et Arrêt ont été réglées toutes les deux, les deux valeurs apparaîtront alternativement.
5. Appuyez sur le bouton ② Mode (Entrée) pour fermer le monitreur et retourner à l'écran de contrôle standard.

Appuyez sur le bouton Marche/Arrêt du programmeur ⑨, de manière à ce que le réglage du programmeur n'apparaisse plus à l'écran (en [7]).

Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨, de manière à ce que le réglage du programmateur apparaisse en 7.

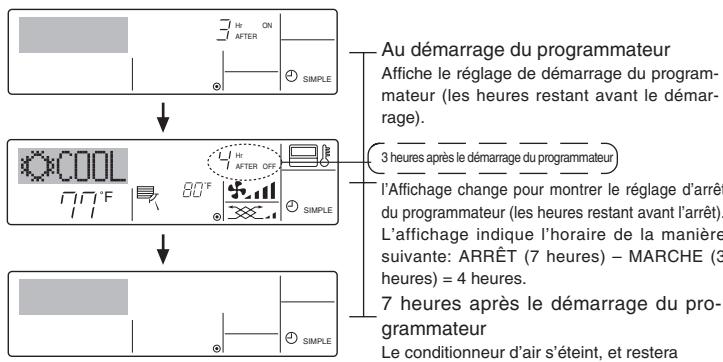

Si les heures de marche et d'arrêt ont été réglées pour le programmateur simple, l'opération et l'affichage sont comme indiqués ci-dessous.

Lancer le programmateur avec l'heure de démar rage régée avant l'heure d'arrêt

Réglage Marche: 3 heures

Réglage Arrêt: 7 heures

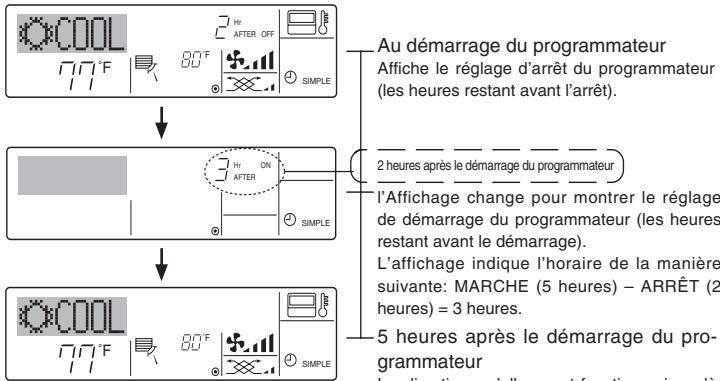

Lancer le programmateur avec l'heure d'arrêt régée avant l'heure de démarriage Réglage Marche: 5 heures

Réglage Arrêt: 2 heures

6.1.3. Minuterie "auto off" (arrêt auto)

• Ce programmeur commence le compte à rebours au démarrage du conditionneur d'air, et éteint le conditionneur quand le temps indiqué s'est écoulé.

Les réglages possibles sont de 30 minutes à 4 heures, par tranches de 30 minutes.

Remarque:

1. Les programmes hebdomadaire, simple, Arrêt auto ne peuvent être utilisés en même temps. 2. Le programmateur Arrêt Auto n'opérera pas quand l'une des conditions suivantes est en fonction.

La fonction programmateur est éteinte; anomalie du système; un test est en cours; la commande à distance effectue un auto-test ou un diagnostic; l'utilisateur est en train de sélectionner une fonction; l'utilisateur est en train de régler le programmateur; le système est sous contrôle central. (Sous ces conditions, l'opération Marche/Arrêt est désactivée.)

1. Assurez-vous que vous êtes sur un écran de contrôle standard, et que le témoin du programmateur Arrêt Auto s'affiche (en [1]). Lorsqu'une fonction autre que le temporisateur à extinction automatique est affichée, réglez la télécommande sur AUTO OFF TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir 8.[4]-3 (3)).
2. Appuyez sur le bouton Menu du programmeur ⑫ pendant 3 secondes, de manière à ce que le “Réglage” apparaisse à l'écran (en ②). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passez de “Réglage” à “Moniteur”).
3. Appuyez sur le bouton de réglage d'heure ⑪ approprié autant de fois que nécessaire pour régler l'heure d'arrêt (en 3).
4. Appuyez sur le bouton ④ Filter ← pour enregistrer le réglage. Remarque:

Vos informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←.

1. Appuyez sur le bouton ② Mode (Entrée) pour terminer la procédure de réglage et retourner à l'écran de contrôle standard.
2. Si le conditionneur d'air est déjà en fonction, le programmateur démarre le compte à rebours immédiatement. Veillez à vérifier que le réglage du programmateur apparaisse correctement à l'écran.

1. Assurez-vous que l'indication "Arrêt Auto" apparaisse à l'écran (sur 1).
2. Appuyez sur le bouton Menu du programmeur ⑫ pendant 3 secondes, de manière à ce que “Moniteur” apparaisse à l'écran (en 4).
3. Le temps restant avant l'extinction apparait en [5].
4. Pour fermer le moniteur et retourner à l'écran de contrôle standard, appuyez sur le bouton Mode (Entrée) ②.

• Appuyez sur le bouton Marche/Arrêt du programmateur ⑨ pendant 3 secondes, de manière à ce que l'indication "Arrêt programmateur" apparaissé en ⑥ et que la valeur du programmateur (en ⑦) dispara-

• Sinon, il est possible d'entreindre le conditionneur d'air lui-même. La valeur du programmateur (en 7) disparaît de l'écran.

• Appuyez sur le bouton Marche/Arrêt du programmateur ⑨ pendant 3 secondes. L'indication "Arrêt programmateur" disparaît (en [6]), et le réglage du programmateur apparait (en [7]).
• Sinon, il est possible d'allumer le conditionneur d'air lui-même. La valeur du programmateur apparait en [7].

6.2. Pour la télécommande sans fil

① Pousser le bouton arrêt ou marche (AUTO. STOP) (Réglage du minuteur).

• Vous pouvez régler l'heure lorsque le symbole suivant clignote.

Minuteur d'arrêt: (A) - clignote.

Minuteur de mise en marche: -1 clignote.

② Utiliser les boutons h et min pour régler l'heure.

③ Annuler le minuteur.

Pour annuler le minuteur d'arrêt, pousser le bouton AUTO STOP.

Pour annuler le minuteur de marche, pousser le bouton AUTO START.

• Il est possible de combiner les minuteurs marche et arrêt (ON et OFF).
• Si l'on pousse le bouton marche/arrêt ① ON/OFF de la télécommande alors que le minuteur est actif, l'appareil annulera les minuteurs.
• Si l'horloge n'a pas été mise à l'heure, il n'est pas possible d'utiliser le minuteur.

7.1. Verrouiller les boutons de la télécommande (limite de fonctionnement d'opération)

• Vous pouvez verrouiller les boutons de la télécommande si vous le souhaitez. Vous pouvez utiliser la sélection de fonction de la télécommande pour sélectionner le type de verrouillage.

(Pour de plus amples informations sur comment sélectionner ce verrouillage, voyez la section 8, paragraphe [2] (1).)

Vous pouvez utiliser l'un ou l'autre des verrouillages ci-dessous.

① Blocage de tous les boutons:

Bloque tous les boutons de la télécommande. ② Blocage de tout sauf ON/OFF (Marche/Arrêt): Bloque tous les boutons autres que ON/OFF.

Remarque:

L'indicateur "verrouille" apparait à l'écran pour indiquer que les boutons sont actuellement bloqués.

1. Tout en pressant le bouton Filter ④, maintenez appuyé le bouton ON/OFF ① pendant 2 secondes. L'indicateur "verrouille" apparait à l'écran (en 1), indiquant que le verrouillage est enclenché.
2. Si le verrouillage a été désactivé pour la sélection des fonctions, l'écran affichera le message "indisponible" quand vous appuyez sur les boutons de la manière indiquée ci-dessus.

• Si vous appuyez sur un bouton bloqué, l'indication "Verrouillé" (en [1]) clignotera à l'écran.

1. Tout en pressant le bouton Filter ④, maintenez appuyé le bouton ON/OFF ① pendant 2 secondes—de manière à ce que l'indication "verrouillé" disparaisse de l'écran (en ①).

7.2. Indication des codes d'erreur

Si vous avez entré un numéro de téléphone à appeler en cas de problème, l'écran affiche ce numéro. (Vous pouvez effectuer ce réglage sous la sélection des fonctions. Pour de plus amples informations, reportez-vous section 8.)

• Si le voyant ON et le code d'erreur clignotent : Cela signifie que le conditionneur d'air est hors service et que le fonctionnement est arrêté (et qu'il ne peut être relancé). Notez le numéro d'unité et le code d'erreur, puis éteignez l'alimentation du conditionneur et appelez votre fournisseur ou votre technicien de maintenance.

Quand on appuie sur le bouton Check :

Si seul le code d'erreur clignote (alors que le témoin de marche reste allumé) : L'opération continue, mais il se peut que le système ait un problème. Dans ce cas, vous nevez noter le code d'erreur, puis appeler tout fournisseur ou tout technicien pour lui demander son avis. * Si vous avez entre un numéro de téléphone à appeler en cas de problème, appuyez sur le bouton Check pour l'afficher à l'écran. (Vous pouvez effectuer ce réglage sous la sélection des fonctions. Pour de plus amples informations, reportez-vous section 8.)

Sélection des fonctions de la commande à distance

Le réglage des fonctions de la commande suivantes peut être modifié à l'aide du mode de sélection des fonctions de la commande à distance. Modifiez le réglage au besoin.

Elément 1	Elément 2	Elément 3 (Contenu de réglage)
1. Modification de la langue (“CHANGE LANGUAGE”)	Réglage des langues d'affichage	L'affichage en plusieurs langues est possible
2. Limitation des fonctions (“SELECTATION FUNCTIONS”)	(1) Réglage de la limitation des fonctions de fonctionnement (verrouillage de fonctionnement) (“BLOCAGE FONC-TIONS”)	Réglage de la plage de limitation de fonctionnement (verrouillage de fonctionnement)
	(2) Utilisation du réglage du mode automatique (“SELECTION DU MODE AUTO”)	Activation ou désactivation du mode de fonctionnement “automatique”
	(3) Réglage de la limitation de la plage de températures (“LIMI-TATION TEMPERATURE”)	Réglage de la plage de températures ajustable (maximum, minimum)
3. Sélection des modes (“MODE SELECTION”)	(1) Réglage de la commande à distance principale/secondaire (“TELCOMMANDE MAITRE/ESCLAVE”)	Sélection de la commande à distance principale ou secondaire * Lorsque deux commandes à distance sont connectées à un groupe, l'une des deux doit être réglée en tant que commande secondaire.
	(2) Utilisation du réglage de l'horloge (“AFFICHAGE HOR-LOGE”)	Activation ou désactivation de la fonction d'horloge
	(3) Réglage de la fonction de minuterie (“PROG HEBDO MA-DAIRE”)	Réglage du type de minuterie
	(4) Réglage du numéro à contacter en cas d'erreur (“CALL.”)	Affichage du numéro à contacter en cas d'erreurr Réglage du numéro de téléphone
4. Modification de l'affichage (“DISP MODE SETTING”)	(1) Réglage de l'affichage de la température °C/°F (“TEMPERA-TURE °C/°F”)	Réglage de l'unité de température (°C ou °F) à afficher
	(2) Réglage de l'affichage de la température de l'air d'aspiration (“TEMPERATURE AMBIANTE”)	Activation ou désactivation de l'affichage de la température de l'air (d'aspiration) interieur
	(3) Réglage de l'affichage du refroidissement/chauffage au-tomatique (“AFFICHAGE AUTO F/C”)	Activation ou désactivation de l'affichage “Cooling” (Refroidissement) ou “Heating” (Chauffage) pendant le fonctionnement en mode automatique

[Réglage détaillé]

[4]-1 Réglage CHANGE LANGUAGE (Modification de la langue) La langue d'affichage de l'écran à pixels peut être sélectionnée.

• Appuyez sur la touche [© MENU] © pour modifier la langue. ① Anglais (GB), ② Allemand (D), ③ Espagnol (E), ④ Russe (RU), ⑤ Italien (I), ⑥ Chinois (CH), ⑦ Français (F), ⑧ Japonais (JP) Consultez le tableau d'affichage par point.

[4]-2 Limitation des fonctions

Réglage de la limitation des fonctions de fonctionnement (verrouillage de fonctionnement)

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥. ① no1: Le réglage du verrouillage de fonctionnement est appliqué à toutes les touches autres que la touche [① ON/OFF]. ② no2: Le réglage du verrouillage de fonctionnement est appliqué à toutes les touches. ③ OFF (valeur de réglage initial): Le réglage du verrouillage de fonctionnement n'est pas appliqué.
• Pour appliquer le réglage du verrouillage de fonctionnement à l'écran normal, il est nécessaire d'appuyer sur les touches (Appuyez simultanément sur les touches [FILTER] et [① ON/OFF] en même temps et les maintainir enforcées pendant deux secondes.) sur l'écran normal après avoir effectué le réglage ci-dessus.

(2) Utilisation du réglage du mode automatique

Lorsque la commande à distance est connectée à l'appareil disposant du mode de fonctionnement automatique, les réglages suivants peuvent être effectués.

• Pour commuter le réglage, appuyez sur la touche [⊙ ON/OFF] ①. ① ON (valeur de réglage initiale):

Le mode automatique s'affiche lorsque ce mode de fonctionnement est sélectionné.

② OFF:

Le mode automatique ne s'affiche pas lorsque ce mode de fonctionnement est sélectionné.

Réglage de la limitation de la plage de températures

Une fois ce réglage effectué, la température peut être modifiée dans la plage définie.

• Pour commuter le réglage, appuyez sur la touche [② ON/OFF] ⑥. 1 LIMITE TEMP MODE FROID:

Le mode de la plage de températures peut être modifié en mode refroidissement/déshumidification.

LIMITE TEMPÉRATURE MODE CHAUD:

Le mode de la plage de températures peut être modifié en mode chauffage.

LIMITE TEMP MODE AUTO:

Le mode de la plage de températures peut être modifié en mode automatique.

④ OFF (programmation initiale) : La limitation de la plage de températures n'est pas active.

• Lorsqu'un réglage autre que OFF est sélectionné, le réglage de la limitation de la plage de températures des modes refroidissement, chauffage et automatique s'effectue en même temps. Toutefois, la plage ne peut pas être limitée lorsque la plage de températures réglée n'a pas été modifiée.
• Pour augmenter ou diminuer la température, appuyez sur la touche [TEMP. (v) or (△)] F.
• Pour commuter entre le réglage maximal et minimal, appuyez sur la touche [S1] ⊕. Le réglage sélectionné clignote et la température peut être réglée.
• Plage réglable

Mode refroidissement/déshumidification: Limite inférieure: 19°C - 30°C, 67°F - 87°F Limite supérieure: 30°C - 19°C, 87°F - 67°F

Mode chauffage:

Liminée inférieure: 17^ - 28^, 63^ - 83^

Limite supérieure: 28°C - 17°C 83°F - 63°F

Mode automatique:

Liminé inférieure: 19^ - 28^,67^ - 83^

Liminé supérieure: 28°C - 19°C, 83°F - 67°F

[4]-3 Réglage de la sélection des modes

Réglage de la commande à distance principale/secondaire

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① Maître: La commande devient la commande principale. ② Esclave: La commande devient la commande secondaire.

(2) Utilisation du réglage de l'horloge

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① ON: La fonction d'horloge peut être utilisée. ② OFF: La fonction d'horloge ne peut pas être utilisée.

Réglage de la fonction de minutes

Pour commuter le réglage, appuyez sur la touche [① ON/OFF] (Choisissez l'une des fonctions suivantes.). ① PROG HEBDO MADAIRE (Valeur de réglage initial) : La minuterie hebdomadaire peut être utilisée. ② PROG HORAIRE ARRET AUTO : L'arrêt différé automatique peut être utilisé. ③ PROG HORAIRE SIMPLIFIE :

La minuterie simple peut être utilisée.

④ PROG HORAIRE INACTIF:

Le mode de minuterie ne peut pas être utilisé.

• Lorsque l'utilisation du réglage de l'horloge est définie sur OFF, la fonction "PROG HEBDO MADAIRE" ne peut pas être utilisée.

Réglage du nombre à contacter en cas d'erreur

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ①.
• CALL OFF: Les numéros à contacter définis ne s'affichent pas en cas d'erreur.

CALL OFF:

Les numéros à contacter définis s'affichent en cas d'erreur. CALL_:

Le nombre de contact peut être réglé quand l'affichage est indiqué comme ci-dessus.

• Réglage des numéros à contacter

Pour régler les numérios à contacter, effectuez la procédure suivante. Déplacez le curseur clignotant pour régler les nombres. Appuyez sur la touche [TEMP. (∇) and (△)] (F) pour déplacer le curseur vers la droite (gauche). Appuyez sur la touche [CLOCK (∇) and (△)] (G) pour régler les numérios.

[4]-4 Réglement de l'affichage

Réglage de l'affichage de la température ^ C / ^

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ①.
• L'unité de température °C est utilisée. ② F: L'unité de température ^ est utilisée.

(2) Réglage de l'affichage de la température de la pièce

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ①. ① ON: La température de l'air d'aspiration s'affiche. ② OFF: La température de l'air d'aspiration ne s'affiche pas.

Réglage de l'affichage du refroidissement/chauffage automatique

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑤. ① ON: L'une des fonctions "Automatic cooling" (Refroidissement automatique) ou "Automatic heating" (Chauffage automatique) s'affiche en mode automatique.

② OFF:

Seule la fonction "Automatic" (Automatique) s'affiche en mode automatique.

Tableau d'affichage par point

Langue par défaut		English	Germany	Spanish	Russian	Italy	Chinese	French	Japanese
Attendre le dé-marrage		PLEASE WAIT	←	←	←	←	←	←	←
Attendre le dé-marrage	Refroidissement	COOL	Kuhlen	OFRIO	OXOLOA	COOL	制冷	OFROID	冷房
	Asschéement	DRY	Trocknen	DESHUMI-ODIFICION	CyUKa	DRY	除湿	DESHU	下拉
	Chauffage	HEAT	Heizen	CALOR	TeNIO	HEAT	制热	CHAUD	暖房
	Automatique	AUTO	AUTO	AUTO	ABTO	AUTO	自动	AUTO	自動
	Automatique	COOL	Kuhlen	FRIO	XOLOA	COOL	制冷	FRID	冷房
	Automatique(Refroidissement)	HEAT	Heizen	CALOR	Tenio	HEAT	制热	CHAUD	暖房
	Soufflerie	FAN	Lüfter	VENTILATION	BeHT	VENTILATION	送风	VENTILATION	送風
	Ventilation	VENTILATION	Gebäse	VENTILATION	BEHTH	ARIAESTERN	换气	VENTILATION	换気
	Attente(Pré-chauffage)	STAND BY	STAND BY	CAENTANDO	ÖEORPEB:NA3A	STAND BY	准备中	PRECHAUFFAGE	準備中
	Dégivrage	DEFROST	Abtuen	DESCONGE-LACION	OTTANBEHNE	SERINAMIENTO	除霜中	DEGIVRAGE	霜取中
Température définie		SET TEMP	TEMPINSTEILEN	TEMP.CONSIGA	UEIEBQARTEMINEPNDPA	IMPACTAZIONETEMPERTURI	设定温度	REGLAGE TEMPERATURE	設定温度
Vitesse du ventilateur		FAN SPEED	Lüftergeschwindigheit	VELOCIDABENTILADOR	CKOPOCTBEHTHUTOMPA	VELOCITATEMBENTILATORE	风速	VITESSE DEVENTILATION	風速
Touche indisponible		NOTAVAILABLE	NichtVerfübar	NODISPONIBLE	HEAOCTYNHO	NONDISPONIBLE	无效按钮	NONDISPONIBLE	無効な
Contrôle (Erreur)		CHECK	Prufen	COMPROBAR	PBOEPKA	CHECK	检查	CONROLE	点検
Marche d'essai		TEST RUN	Testbetrieb	TEST FUNCIONAMIENTO	TECTOBIL3ANYCK	TEST RUN	试运技	TEST	試力円
Auto-controlle		SELFCHECK	Selbst-daimohse	AUTOREVISION	LAMODAHORTMHKA	SELFCHECK	自我诊断	AUTOCONTRLLE	自己が
Sélection des fonctions		FUNCTION SELECTION	FunktionSRSUSWARI	SELECTIONDE FUNCION	BIEOPΦYHKUMH	SELECTIONFUNZIONI	功能选择	SELECTIONFUNCTIONS	主/次選挙
Réglage de la ventilation		SETTING OFVENTILATION	Lüfterstrufengewähn	CONFIG.VENTILACION	HAATTPOHKABEHTYCTAH.	IMPACTAZIONARIAESTERN	换气设定	SELECTIONVENTILATION	換気設定

Langue par défaut	English	Germany	Spanish	Russian	Italy	Chinese	French	Japanese
Modification de la langue	CHANGE LANGUAGE	←	←	←	←	←	←	←
Sélection des fonctions	FUNCTION SELECTION	Funktion AUSUCHHien	SELECTIONNDEFUNCIENES	BIEOP ΦYHKUH	SELECTIONFNJUNIONI	功能限制	SELECTIONFONCS	主力制限
Blocage des fonctions	LOCKING FUNCTION	SPER-F FUNCION	FUNCIONBLOCUEADA	ФУнКUMA EMOKPFOKH	BLOCCO FJUNIONI	操作限制	BLOCAGE FONCS	操作手-手-手-
Sélection du mode automatique	SELECT AUTO MODE	AUSUHAI AUTO Befriéb	SELECTIONNODO AUTO	BIEOP PEXHMABTO	SELECTIONNODO AUTO	自动模式	SELECTION DU MODE AUTO	自動手-手-
Limites de la plage de température	LIMIT TEMP FUNCTION	Limit Temp FUNCION	LIMITTEMPCONSIGA	OTPAHNYEHNEYT. TEMHEPRT	LIMITAZIONE TEMPERATURA	温度限制	LIMITATIONTEMPERATURE	温度制限
Limites de température mode re-froidissement	LIMIT TEMP COOL MODE	Limit KUHl Temp	LIMITTEMP MODO FRIO	OTPAHNYEHNOXMAJAEHNE	LIMITAZIONE MODO COOL	制冷范围	LIMITEMPMODE FROID	排水冷房
Limites de température mode chauffage	LIMIT TEMP HEAT MODE	Limit Heiz Temp	LIMITTEMP MODO CALOR	OTPAHNYEHOBPTPB	LIMITAZIONE MODO HEAT	制热范围	LIMITEMPMODE CHAUD	排热暖房
Limites de température mode auto	LIMIT TEMP AUTO MODE	Limit AUTO Temp	LIMITTEMP MODO AUTO	OTPAHNYEHPEKHMABTO	LIMITAZIONE MODO AUTO	自动范围	LIMITEMPMODE AUTO	排水自动
Sélection du mode	MODE SELECTION	Betriebsart Wahlen	SELECTIONNDEMOO	BIEOP PEXHMAB	SELECTIONMODO	基本模式	SELECTIONDU MODE	基本手力
Réglage télécommande PRINCIPALE	CONTROLLER MAIN	HAUPONT CONTROLLER	CONTROL PRINCIPAL	OCHOBHON IYMBLT	CONTROLLO MAIN	遥控主	TECOMMANDEMAITRE	徒徒徒
Réglage télécommande AUXILIAIRE	CONTROLLER SUE	Neben ContROLLER	CONTROL SECUNDARIO	ДОПОЛНТЕРIMINH IYMBLT	CONTROLLO SUB	遥控辅	TECOMMANDESCLAVE	徒徒主圈
Réglage de l'horloge	CLOCK	Uhr	RELOJ	YACBI	ORLOGIO	时钟	AFFICHAGE HORLOGE	時計JAN
Réglage jour/heure	TIME SET +:ENTER	Uhrstellen +:Einstellen	CONFIG RELOJ +:CONFIG	YACBYCT. IYBCOA	ORLOGIO +:ENTER	时间+ENTER	HORLOGE +:ENTER	トクはなこ！ +:クスリ
Réglage minuterie	TIMER SET +:ENTER	Zeitschaltahr +:Einstellen	TEMPORIZA - DOR:CONFIG	TAMMEP:YCT. +:BBOA	TIMER +:ENTER	定时器+ENTER	PROG HORAIRE +:ENTER	トクスル！ +:クスリ
Contrôle minuterie	TIMER MONITOR	Uhrzeit Anzeide	VISUALIZEAR TEMPORIZAD.	PPOCMOTPFARIMEPA	VISUALIZ TIMER	定时器状态	AFFICHAGE PROG HORAIRE	徒徒王-王-
Minuterie hebdomadaire	WEEKLY TIMER	WOChenzeit Schalt UHI	TEMPORIZA - DOR SEMANAL	HEAELNBHII TAHMEP	TIMER SETTIMANALE	每周定时器	PROG HEBDO MADAIRE	徒徒一週間
Mode de minuterie "off" (Arrêt)	TIMER MODE OFF	Zeitschaltahr RUS	TEMPORIZA - DOR APAGDIO	TAMMEP EbyIKL.	TIMER OFF	定时器无效	PROG HORAIRE INACTIF	徒徒一無功
Minuterie "Auto Off" (Arrêt auto)	AUTO OFF TIMER	Auto Zeit Funktion RUS	APAGADO AUTOMATICO	DEMOTNIOV NO TAHMEPY	AUTO OFF TIMER	解除定时	PROG HORAIRE ARRET AUTO	徒徒卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡
Minuterie simple	SIMPLE TIMER	Einfache ZentFUNTION	TEMPORIZA - DOR SIMPLE	PPOCTOH TAHMEP	TIMER SEMPLIFICATO	简易定时器	PROG HORAIRE SIMPLIFICATION	徒徒-カロ
Paramétrage des numérios en situation d'erreur	CALL	←	←	←	←	←	←	←
Modification de l'affichage	DISP MODE SETTING	Anzeige Betriebsaft	MOSSTRAR MODO	HACTPOUKA HHAPEKHMRA	IMPSETZIONE MODO DISPLAY	转换表示	AFFICHAGE SOUS MENU	表示切替
Réglage de l'affichage de la temperature en °C/F	TEMP MODE °C/°F	Wechsel / °C/°F	TEMPGRADOS °C/°F	EAHH.TEMPERR °C/°F	TEMPERATURA °C/°F	温度 °C/°F	TEMPERATURE °C/°F	温度 °C/°F
Réglage de l'affichage de la temperature de l'air de la piece	ROOM TEMP DISP SELECT	Raum Temp SeWahlt	MOSSTRAR TEMPE	NOKHBIBATB TEMIN.B ROMN.	TEMPERATURA AMBIENTE	吸入温度	TEMPERATURE AMBIENTE	徒徒木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木水木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木木米木米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪米咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪咪米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米是米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米来米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米禾米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米米尔	10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	15000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Lorsqu'il n'est pas possible d'utiliser la télécommande

Lorsque les piles de la télécommande sont usées ou lorsque la télécommande ne fonctionne pas correctement, vous pouvez activer le mode de fonctionnement d'urgence à l'aide des touches d'urgence situées sur la grille.

Témoin DEFROST/STAND BY (dégivrage/veille) Témoin de fonctionnement Interrupteur de fonctionnement d'urgence (chauffage) Interrupteur de fonctionnement d'urgence (refroidissement) Capeur

Opération de mise en marche

• Appuyez plus de 2 secondes sur la touche ① pour utiliser le mode de refroidissement.
• Appuyez plus de 2 secondes sur la touche © pour utiliser le mode de chauffage.
• Le voyant d'opération (B) s'allume.

Remarque:

• Les détails concernant le mode d'urgence sont tels qu'indiqués ci-dessous. Les détails concernant le mode de refroidissement d'urgence sont tels qu'indiqués ci-dessous.

Mode de fonctionnement	Refroidissement (COOL)	Chauffage (HEAT)
Température programmée	24 °C, 75 °F	24 °C, 75 °F
Vitesse de ventilation	Elevée (High)	Elevée (High)
Sens de la soufflerie	Horizontal	Vers le bas 5

Pour arrêter le fonctionnement - Pour arrêter l'appareil, appuyer sur la touche ou sur la touche.

MITSUBISHI ELECTRIC

■ Affiche qu'il faut nettoyer le filtre.

Le nettoyage du filtre doit être effectué par un service autorisé.

Pour réinitialiser l'affichage "FILTER" (filtré)

Si vous appuyez deux fois successives sur la touche [FILTER] (filtre) après avoir nettoyé le filtre, l'affichage s'éteint puis est réinitialisé.

Remarque:

• Si deux types d'appareils intérieurs (ou plus) sont contrôlés, la période entre les nettoyages dépend du type de filtré. Si vous nevez netoyer le filtré de l'appareil principal, "FILTER" (filtré) s'affiche. Si l'affichage s'éteint, la période cumulée est réinitialisée.
• "FILTER" (filtré) indique la période entre les nettoyages en heures si le climatiseur est utilisé dans des conditions d'air intérieur normales. Toutefois, le degré d'encrassement du filtré dépend des conditions environnementales ; nettoyez-le donc en conséquence.
• La période cumulée avant le nettoyage du filtre varie selon les modèles.
• Cette indication est indisponible pour la télécommande sans fil.

Nettoyage des filtres

• Nettoyer les filtres avec un aspirateur. Si vous ne possédez pas d'aspirateur, battrés les filtres contre un objet dur afin de les secouer et de retirer toutes les saletés et la poussière.
• Si les filtres sont particulièrement sales, les laver à l'eau tiède. Veiller à rincer soignement toute trace de détergent et laisser sécher les filtres complètement avant de les remonter dans le climatiseur.

1 Précaution:

• Ne jamais laisser sécher les filtres au soleil ni les sécher en utilisant une source de chaleur comme un chauffage électrique : vous risqueriez de les déformer.
• Ne jamais laver les filtres à l'eau chaude (au-dessus de 50°C, 122°F) car vous risqueriez de les faire gondoler.
• Veiller à ce que les filtres à air soient toujours en place. La mise en marche de l'appareil alors que les filtres sont retirés pourrait en effet être à l'origine d'un mauvais fonctionnement.

Precaution:

• Avant de commencer le nettoyage, arrêtez l'appareil et coupez l'alimentation.
• Les appareils intérieurs sont équipés de filtres servant à extraire les poussières de l'air aspiré. Nettoyer les filtres selon les méthodes illustrées ci-après.

Retrait du filtre

Precaution:

• Lors du retrait du filtre, se protéger les yeux de la poussière. Si vous devez monter sur le rebord d'une fenêtre pour effectuer l'opération, attention de ne pas tomber.
• Une fois le filtre retiré, ne pas toucher les pièces métalliques internes de l'appareil intérieur sous peine de blessure.

① Tirer le bouton de la grille d'aspiration dans le sens indiqué par la flèche pour ouvrir la grille. ② Ouvrir la grille d'aspiration. ③ Dégager le bouton situé au centre du bord de la grille d'aspiration et tirer le filtre vers l'avant pour l'extraire.

Bouton Grille Grille d'aspiration Filtre

En cas de problème:	Voici la solution. (L'appareil fonctionne normalement.)
Le climatiseur neCHAFFE ni ne refroidit correctement.	Nettoyez le filtré. (Le débit d'air est réduit lorsque le filtré est sale ou colmaté.) Contrôlez la température et ajustez la température définie en conséquence.Assurez-vous qu'il y a suffisamment d'espace autour de l'apparil extérieur.L'admission ou la sortie d'air de l'apparil interieur est-elle bloquée?Une portoe ou une fenêtre a-t-elle étée laissée ouverte?
Lorsque l'opération de chauffage début, de l'air chaud n'est pas expulsé immidiatement de l'apparil interieur.	De l'air chaud est expulsé uniquement lorsque l'apparil interieur est suffisamment chaud.
En mode de chauffage, le climatiseur s'arrête avant que la température définie pour la piece soit atteinte.	Lorsque la température extérieure est basse et l'humidité de l'air importante, du givre peut se former sur l'apparil extérieur. Dans ce cas, l'apparil extérieur procèle à une opération de dégivrage. Un fonctionnement normal de l'apparil devrait début au bout de 10 minutes environ.
La direction du débit d'air varie pendant l'opération ou la direction ne peut être définie.	En mode de refroidissement, les ailettes se placent automatiquement en position horizontale (basse) au bout d'une (1) heures lorsqu'une direction de débit d'air basse (horizontal) est sélectionnée. Ceci évite la formation d'eau sur les ailettes et prévent tout suitement.En mode de chauffage, les ailettes se placent automatiquement en position horizontale lorsque l'température du débit d'air est basse ou pendant le mode de dégivrage.
Lorsque la direction du débit d'air est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminée avant de s'arrête sur la position souhaïée.	Lorsque la direction du débit d'air est modifiée, les ailettes se placent sur la position déterminée après être passées par la position de base.
Un bruit d'eau qui risselle ou plus rarement unSouffle peut être perçu.	Ces bruits peuvent être perçu lorsque le réfrigérant circule dans le climatiseur ou lorsque le flux du réfrigérant a été modifié.
Un craquement ou un grincement peut être/perçu.	Ces bruits peuvent être perçu lorsque les pièces du climatiseur frottent lesunes contre les autres en raison de l'expansion et de la contraction qui résultat des variations de température.
La pièce a une oedur désagréable.	L'apparile intérieur aspire de l'air qui contient des gaz produits par les murs, les moquettes et les meubles ainsi que des odeurs vehiculées par les vétements, puis il les expulse à nouveau dans la piece.
Une buée ou vapeur blanche sort de l'apparil intérieur.	Si la temperature interieure et l'humidité de l'air sont élevées, cette situation peut se produit en début d'opération.En mode de dégivrage, de l'air froid peut être expulsé et avoir l'appe-rence de la buée.
De l'eau ou de la vapeur sort de l'apparil extérieur.	En mode de refroidissement, de l'eau peut se former et suinter des tuyaux et des raccords froids.En mode de chauffage, de l'eau peut se former et suinter de l'échangeur thermique.En mode de dégivrage, l'eau présente sur l'échangeur thermique s'évapore provoquare ainsi une émission de vapeur d'eau.
Le témoin de fonctionnement n'apparait pas sur l'écran de la télécommande.	Mettez l'apparil sous tension. Le signe "⑥" apparaître sur l'écran de la télécommande.
Le signe "⑦" apparait sur l'écran de la télécommande.	Lors du contrôle centralisé, le signe "⑧" apparaît sur l'écran de la télécommande et le fonctionnement du climatiseur ne peut être lancé ou arrêté à l'aide de la télécommande.
Lorsque le climatiseur est redémarré immidiatement après avoir été éteint, son fonctionnement est bloqué même si la touche "ON/OFF"(Marche/Arrêt) est sollicitée.	Patientez trois minutes environ. (Le fonctionnement s'est arrêté pour protégger le climatiseur.)
Le climatiseur fonctionné sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée.	La fonction de marche de la minuterie a-t-elle est régée?Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrêter.Le climatiseur est-il relié à une télécommande centralisé?Veuillez consultier les personnes responsables du contrôle du climatiseur.Le signe "⑨" apparait-il sur l'écran de la télécommande?Veuillez consultier les personnes responsables du contrôle du climatiseur.La fonction de recouvrement auto en cas de coupure d'électricité a-t-elle est régée?Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour l'arrêter.
Le climatiseur s'arrête sans que la touche "ON/OFF"(Marche/Arrêt) soit sollicitée.	La fonction d'arrêt de la minuterie a-t-elle est régée?Appuyez sur la touche "ON/OFF"(Marche/Arrêt) pour relancer l'opération.Lé climatiseur est-il relié à une télécommande centralisé?Veuillez consultier les personnes responsables du contrôle du climatiseur.Le signe "⑩" apparait-il sur l'écran de la télécommande?Veuillez consultier les personnes responsables du contrôle du climatiseur.Les paramétrages de la minuterie sont-ils invalides?Si la minuterie peut être régée, les signes (WEEKLY), SIMPLE), ou AUTO OFF) doivent apparaître sur l'écran de la télécommande.
Le fonctionnement de la minuterie de la télécommande ne peut pas être réglié.	Les paramétrages initiaux sont en cours d'exéciution. Patientez trois minutes environ.
Le message "PLEASE WAIT" (VEUILLEZ PATIENTER) apparaït sur l'écran de la télécommande.	Les paramétrages initiaux sont en cours d'exéciution. Patientez trois minutes environ.
Un code d'erreur apparaït sur l'écran de la télécommande.	Les disposifits de protection ont fonctionné pour protéger le climatiseur.N'essayez pas de réparer cet appleil vous-même.Mettez l'appleil hors tension immidiatement et consultez vos reven-deur. Vous devrez fournir au revendeur le nom du modele et les infor-mations qui apparaissent sur l'écran de la télécommande.
Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.	A l'arrêt de l'opération de refroidissement, la pompe de vidange se met en marche puis s'arrête. Patientez 3 minutes environ.

11. Guide de dépannage

En cas de problème:	Voici la solution. (L'appareil fonctionne normalement.)
Le bruit perçu est supérieur aux caractéristiques sonores.	■ Le niveau du son d'opération intérieure est affecté par l'acoustique de la salle, comme indiqué dans la table suivante. Il sera plus élevé que la spécification du bruit, qui a été mesuré dans une salle anéchoïque.
		Pièces représentant une absorption phonique élevé	Pièces représentant une absorption phonique normale	Pièces représentant une absorption phonique faible
	Exemples de pièce	Studio de radio-diffusion, salle de musique, etc.	Salle de récep-tion, entrée d'hôtel, etc.	Bureau, cham-bre d'hôtel
	Niveaux sonores	3 à 7 dB	6 à 10 dB	9 à 13 dB
Rien n'apparait sur l'écran de la télécommande sans fil, l'écran est flou, ou l'appareil intéérieur ne recoit aucun signal sauf si la télécommande est éteinte.	■ Les piles sont faibles.Remplacez les piles et appuyez sur la touche "Reset" (Réinitialiser).■ Si rien n'apparait suite au remplacement des piles, assurez-vous que les piles sont insérées conformément à la polarité indicée (+, -).
Le témoin de fonctionnement situé près du récepteur de la télécommande sans fil sur l'appareil intéérieur clignote.	■ La fonction d'auto-diagnostic a fonctionné pour protégger le climatiseur.N'essayez pas de réparer cet apparéil vous-même.Mettez l'appareil hors tension immédiatement et consultez votre reven-deur. Veuillez fournir au revendeur le nom du modele.

12. Spécifications techniques

Modèle		PLA-A12BA	PLA-A18BA	PLA-A24BA	PLA-A30BA	PLA-A36BA	PLA-A42BA
Source d'alimentation (Phase, Tension<V>)		Single 208/230,60
Fréquence	<Hz>
Moteur du ventilateur	<FLA>	0,22	0,36	0,36	0,51	0,94	1,00
MCA	<A>	1	1	1	1	2	2
MOCP	<A>	15	15	15	15	15	15
Dimension (Hauteur)	<pouce>	10-3/16 (1-3/8)				11-3/4 (1-3/8)
Dimension (Largeur)	<pouce>	33-1/16 (37-3/8)
Dimension (Profondeur)	<pouce>	33-1/16 (37-3/8)
Flux d'air	SEC <CFM>	390-420-460-530	420-490-570-640	420-490-570-640	490-570-640-740	710-810-920-1060	780-880-990-1090
(Bas-Moyen2-Moyen1-Haut)	HUMIDE <CFM>	350-390-420-490	390-460-530-600	390-460-530-600	460-530-600-710	670-780-880-1030	740-850-950-1060
Niveau sonore (Bas-Moyen2-Moyen1-Haut)	<dB>	27-28-29-31	28-29-31-32	28-29-31-32	28-30-32-34	32-34-37-40	34-36-39-41
Poids net	<lbs>	49 (13)		51 (13)		55 (13)

*1 Le schéma entre () correspond à la “GRILL” (grille).
