PKFY-NHMU-E - Climatiseur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur mural
Caractéristiques techniques principales	Inverter, système de réfrigération, classe énergétique A++
Alimentation électrique	Monophasé, 220-240 V, 50 Hz
Dimensions approximatives	Unité intérieure : 800 x 290 x 215 mm, Unité extérieure : 800 x 600 x 300 mm
Poids	Unité intérieure : 8 kg, Unité extérieure : 30 kg
Compatibilités	Compatible avec les systèmes de contrôle à distance et les thermostats intelligents
Type de réfrigérant	R32
Puissance de refroidissement	3,5 kW
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres lavables, nettoyage recommandé tous les 3 mois
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le réseau de distribution Mitsubishi
Sécurité	Protection contre les surcharges, protection IPX4 contre l'humidité
Informations générales utiles	Installation par un professionnel recommandée, garantie de 5 ans sur le compresseur

FOIRE AUX QUESTIONS - PKFY-NHMU-E MITSUBISHI

Comment installer le climatiseur MITSUBISHI PKFY-NHMU-E ?

Pour installer le climatiseur, suivez les instructions du manuel d'installation fourni. Assurez-vous de respecter les dimensions minimales pour l'emplacement et de vérifier les connexions électriques avant de mettre l'appareil sous tension.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas usées.

Pourquoi mon climatiseur MITSUBISHI PKFY-NHMU-E ne refroidit-il pas suffisamment ?

Cela peut être dû à un filtre à air encrassé, à un manque de réfrigérant ou à un emplacement inapproprié de l'unité. Vérifiez le filtre et remplacez-le si nécessaire, et faites inspecter le système par un professionnel si le problème persiste.

Comment nettoyer le filtre du climatiseur ?

Retirez le filtre de l'unité, rincez-le à l'eau tiède pour enlever la poussière et les particules, puis laissez-le sécher complètement avant de le remettre en place. Il est recommandé de nettoyer le filtre tous les mois d'utilisation.

Le climatiseur fait du bruit, est-ce normal ?

Un certain bruit est normal, mais si vous entendez des bruits inhabituels (cliquetis, grincements), cela peut indiquer un problème. Vérifiez que l'unité est bien installée et qu'aucun objet ne bloque le ventilateur.

Comment régler la température de mon climatiseur ?

Utilisez la télécommande pour sélectionner la température souhaitée. Assurez-vous que le mode de fonctionnement est bien réglé sur 'refroidissement' ou 'chauffage' selon votre besoin.

Que faire si le climatiseur fuit de l'eau ?

Cela peut être causé par un filtre encrassé, un tuyau de drainage obstrué ou un niveau d'installation incorrect. Vérifiez ces points et faites appel à un professionnel si le problème persiste.

Quelle est la consommation énergétique du MITSUBISHI PKFY-NHMU-E ?

La consommation énergétique varie en fonction de l'utilisation. Consultez l'étiquette énergétique de l'appareil pour des informations spécifiques sur sa classe énergétique.

Puis-je utiliser le climatiseur en mode chauffage en hiver ?

Oui, le MITSUBISHI PKFY-NHMU-E peut fonctionner en mode chauffage en hiver, mais il est conseillé de vérifier que l'unité est conçue pour des températures extérieures basses.

Comment contacter le support technique de MITSUBISHI ?

Pour contacter le support technique, visitez le site web officiel de MITSUBISHI ou appelez le service client dont les coordonnées se trouvent dans le manuel d'utilisation.

MODE D'EMPLOI PKFY-NHMU-E MITSUBISHI

Pour une utilisation correcte sans risques, veuillez lore le manuel d'utilisation en entier avant de vous servir du climatiseur.

1. Consignes de sécurité 20
2. Nomenclature 20
3. Configuration d'écran 24
4. Regler le jour de la semaine et l'heure 24
5. Fonctionnement 24

6. Minuterie 26

7. Autres fonctions 29

8. Sélection des fonctions 30
9. Fonctionnement d'urgence de la télécommande sans fil 34
10. Entretien et nettoyage 34
11. Guide de dépannage 35
12. Specifications techniques 37

1. Consignes de sécurité

Avant d'installer le climatisationur, lore attentivement toutes les "Consignes de sécurité".
Le "Consignes de sécurité" reconnent des points très importants concernant la sécurité. Veiliez bien à les suivre.
Veuillez consulter ou obtenir la permissionYOUR compagnie d'électricité avant de connecter vosystème.

Symboles utilisés dans le texte

Avertissement:
Précautions à suivre pour éviter tout danger de blessure ou de décès de l'utilisateur.
Precaution:

Décrit les précautions qui doivent être prises pour éviter d'endomager l'appareil.

Symboles utilisés dans les illustrations

Indique un élément qui doit être mis à la terre.

Avertissement:

• Pour les appareils qui ne sont pas accessibles au public.
• Cet apparéil ne doit pas être installé par l'utilisateur. Demander au revendeur ou à une société agrée de l'installer. Si l' apparéil n'est pas correctement installé il peut y avoir un risque de fuite d'eau, d'électrocution ou d'accendie.
• Ne pas marcher sur l'appareil ni y déposer des objets.
• Ne jamais éclabousser l'appareil ni le toucher avec des mains humides. Il pourrait en résultat un risque d'électrocution.
• Ne pas vaporiser de gaz inflammable à proximé de l'appareil sous risque d'incendie.
• Ne pas placer de chauffage au gaz ou tout autre apparéil fonctionnant avec une flâme vivie à où il serait exposé à l'échéppement d'air du climatiseur. Cela risquerait de provoquer une mauvaise combustion.
• Ne pas-retirer la face avant ou la protection du ventilateur de l'applériel extérieur pendant son fonctionnement.

Precaution:

• Ne pas utiliser d'objet pointu pour enforcer les boutons car cette risquerait d'endommager la commande à distance.
• Ne jamais obstruer les entrées et sorties des appareils extérieurs et interieurs.
• Ne jamais nettoyer la télécommande avec du benzène, un chiffon imbibé de diluant, etc.

• Ne pas laisser l'appareil fonctionner pendant une période prolongée dans des conditions humides, par exemple avec une porte ou une fenêtre ouverte. En mode de refroidissement, si l'appareil fonctionne longtemps dans une piece humide (RH de 80% ou plus), l'eau condensée à l'intérieur du climatiseur risque de tacher ou d'abirmer les meubles, etc.

• Ne jamais réparer ou déménager personnellement l'appareil.

• Si vous remarquez des vibrations ou des bruits particulièrement anormaux, arrêtier l'appareil, éteindre l'interrupteur et prendre contact avec le revendeur.
• Ne jamais mettre des doigts, des bâtons, etc. dans les entrées et sorties d'air.
• Si vous sentez des odeurs étranges, arrêté l'appareil, leMETRE hors tension et contacter le revendeur. Si vous ne proceded pas de cette façon, il pourrait y avoir risque de panne, d'électrocution ou d'accendie.
• Ne JAMAIS laisser des enfants ou des personnes handicapées utiliser le climatiseur sans surveillance.
• Toujours surveiller que les jeunes enfants ne jouent pas avec le climatiseur.

• Si le gaz de réfrigérant fuit, arrêté le fonctionnement du climatiseur, aérer convenablement la pierce et prendre contact avec le revendeur.

• Ne pas toucher l'ailette de sortie d'air supérieure ni le registre de sortie d'air inférieur pendant le fonctionnement d'appareil. De la condensation risquerait de se former d'appareil pourrait s'arrêté de fonctionner.

Rangement de I'appareil

Lorsque vous doivent regardier l'appareil, veuillerez consulter leur revendeur.

2. Nomenclature

Unité interne

		PKFY-P·NBMU-E	PKFY-P·NHMU-E	PMFY-P·NBMU-E	PCFY-P·NKMU-E
Vitesse du ventilateur		4 Vitesse	3 Vitesse+ Auto*	4 Vitesse	4 Vitesse+ Auto*
Ailette	Modes	4 modes	5 modes	4 modes	5 modes
	Auto avec variation	×	○	○	○
Louvre		Manuel	Manuel	Manuel	Manuel
Filtre		Normal	Normal	Normal	Longue durée
Témoin de nettoyage du filtré		100 heures	100 heures	100 heures	2500 heures

• Cette opération n'est possible qu'à l'aide de la télécommande qui permet de régler la vitesse du ventilateur sur "Auto".

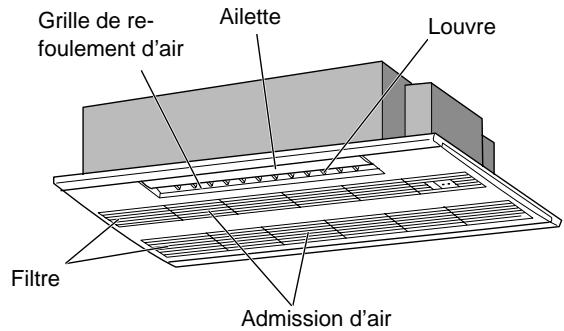

PMFY-P-NBMU-E

Plafonnier à Cassette 1 volets

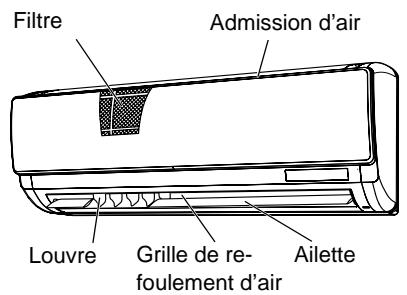

PKFY-P-NBMU-E

Fixé au Mur

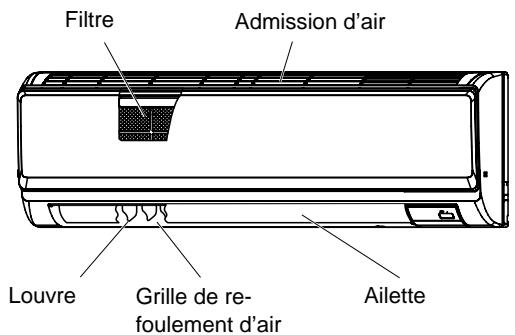

PKFY-P-NHMU-E

Fixé au Mur

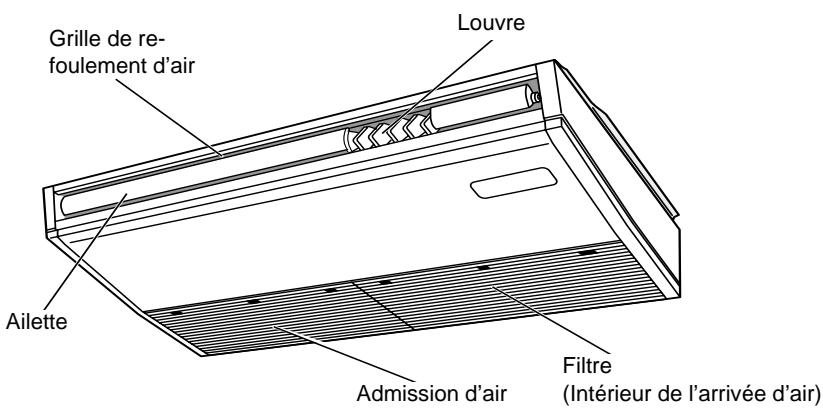

PCFY-P-NKMU-E

Suspendu au Plafond

Remarque:

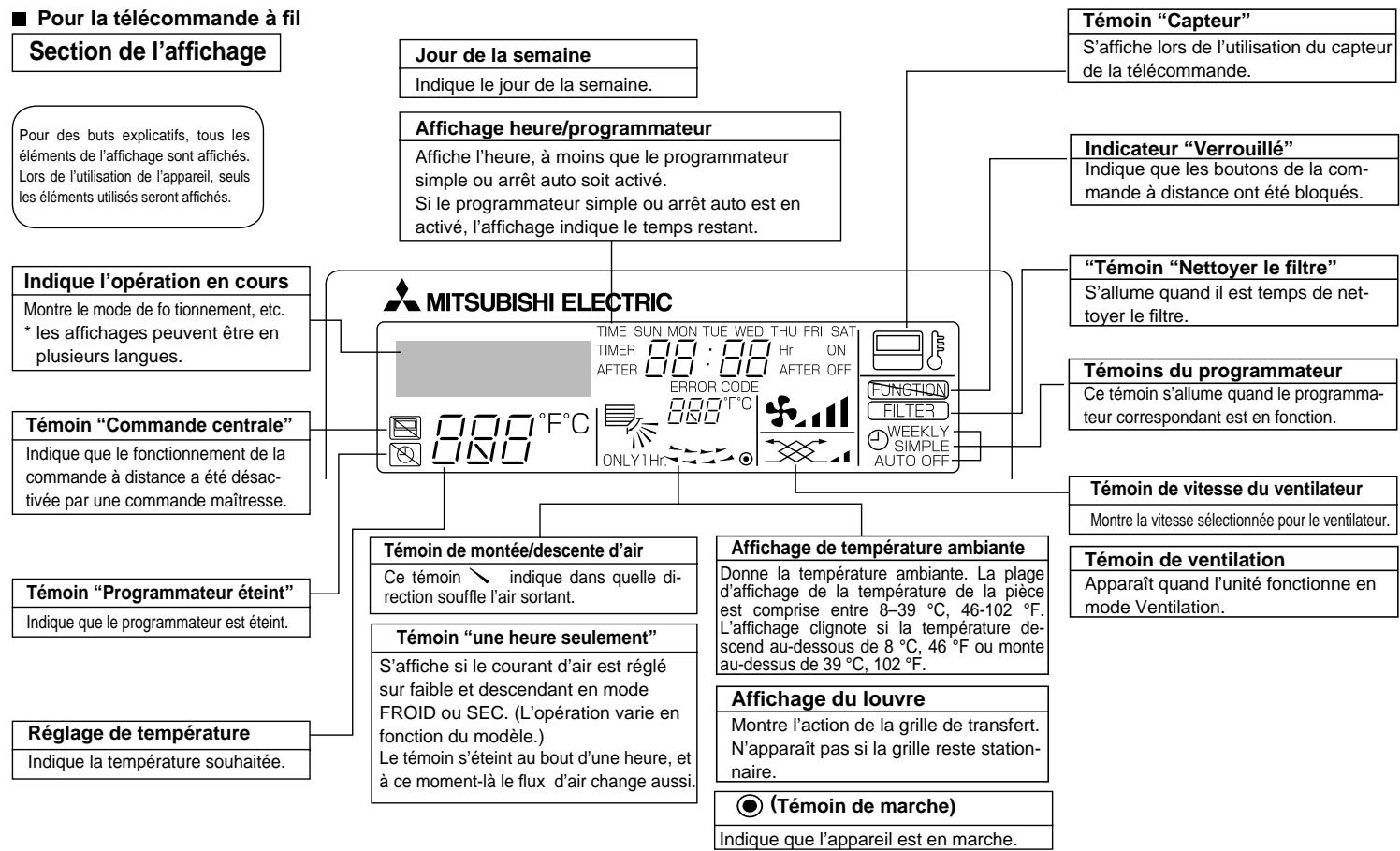

• Message "PLEASE WAIT" (VEUILLEZ PATIENTER)

Ce message s'affiche pendant 3 minutes environ lorsque l'appareil interieur est alimenté ou suite à une coupure d'électricité.

Ecran clignotant affichant le mode de fonctionnement

Lorsque plusieurs appareils interieurs sont connectés à un seul apparéil extérieur et que le mode de fonctionnement seLECTIONne pour un apparéil interieur ne correspond pas à celui d'un autre apparéil interieur, l'écran affichtant le mode de fonctionnement clignote. Sélectionner le même mode de fonctionnement pour tous les apparéils interieurs.

Ce message s'affiche quand vous appuyez sur une touche pour lancer une fonction qui est indisponible pour cet apparéil intéérieur. Lorsqu'une télécommande unique est utilisé pour faire fonctionner plusieurs apparéils intéérients, ce message s'affiche si l' apparéil intéérieur principal ne dispose pas de la fonction sélectionnée.

• Affichage de la températe de la pierce

Pour mesurer la temperature de la piece, il est possible d'utiliser soit les capteurs d'appareil interieur, soit le capteur de la telecommande. Par défaut, la temperature est mesure par les capteurs d'appareil interieur. Lorsque c'est le case, la temperature de la piece, mesure au niveau d'appareil interieur principal, est affichée sur la telecommande utilisée pour le fonctionnement des différents appareils interieurs.

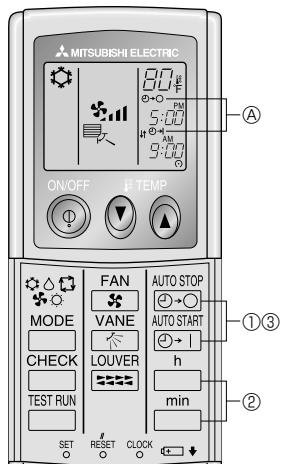

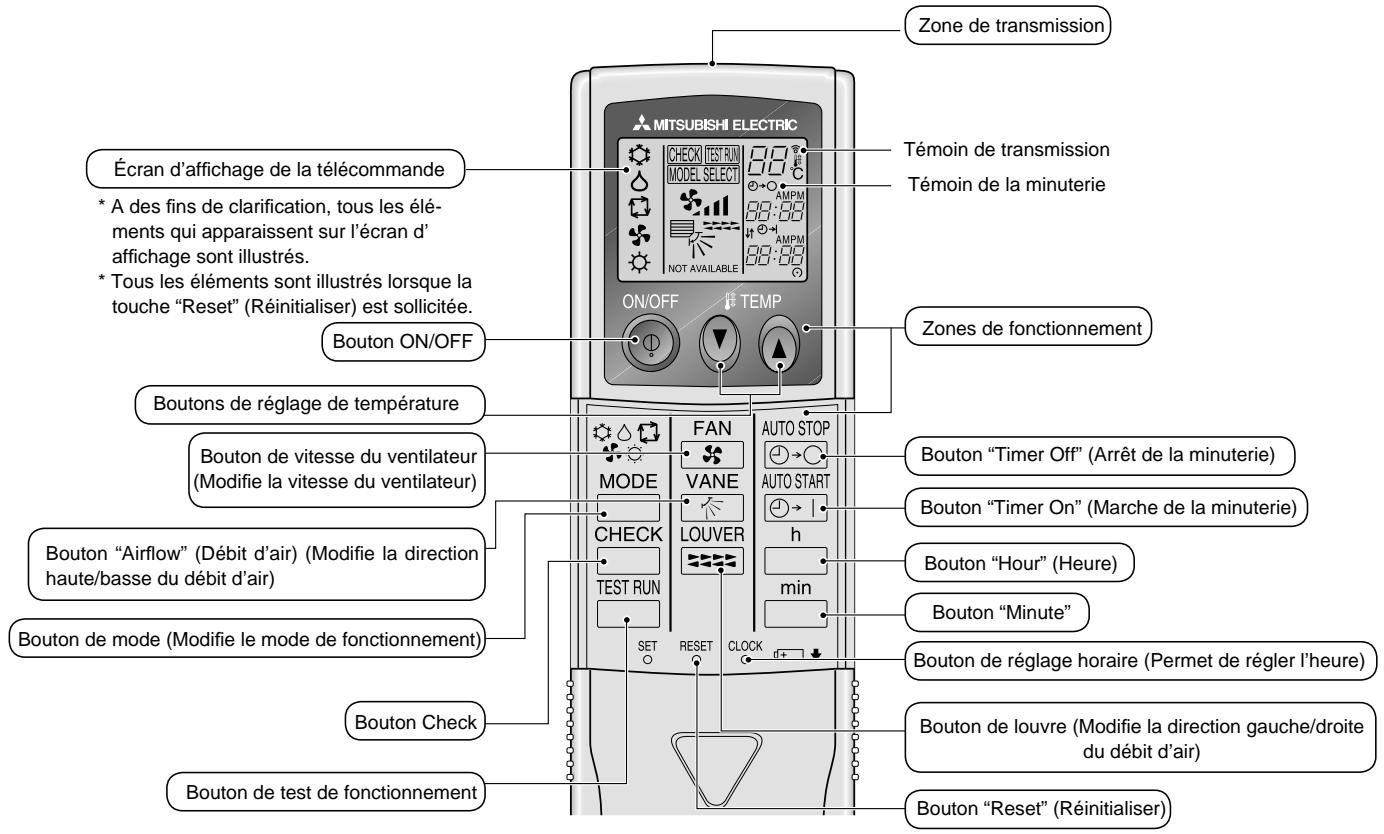

Pour la télécommande sans fil

Pour utiliser la télécommande sans fil, pointez-la vers le recepteur de l'appareil interieur.
Si la télécommande est utilisé dans les deux minutes qui suivent l'alimentation de l'appareil interieur, l'appareil peut émettre deux bips successifs indiquant que le contrôle automatique initial est en cours.
L'appareil interieur émet des bips pour confirmer que le signal transmis par la télécommande a été reçu. Les signaux peuvent être reçus jusqu'à 23ft. (7 mètres) environ en ligne droite à partir de l'appareil interieur et dans une zone de 45^ vers la gauche ou la droite de l'appareil. Cependant, une lumière vivou ou fluorescente peut gérer la réception de signaux de l'appareil interieur.
L'appareil doit être contrôle si levoyant d'opération pres du récepteur de l'unité interieure clignote.Consultez votre revendeur pour le service.
■ Manipuez la télécommande avec précaution! Ne la faites pas tomber et ne lui infligez pas de chocs violents. De plus, évitez de mouiller la télécommande et ne la laissez pas dans un endroit humide.
Pour éviter de rechercher la télécommande, placez le support fourni avec la télécommande sur un mur et voirlez à replacer la télécommande dans le support après chaque utilisation.

Insertion/remplacement de la pile

1. Retirez le couvercle supérieur, inséréz deux piles AAA, puis reposer le couvercle.

Couvercle supérieur

Deux piles AAA
Insérez d'abord le pôle (-) négatif de chaque pile. Insérez les piles en respectant la polarité indiquée (+, -)!

1. Appuyez sur la touche "Reset" (Réinitialiser).

Appuyez sur la touche "Reset" (Réinitialiser) avec un objet dont l'extrémité est étroite.

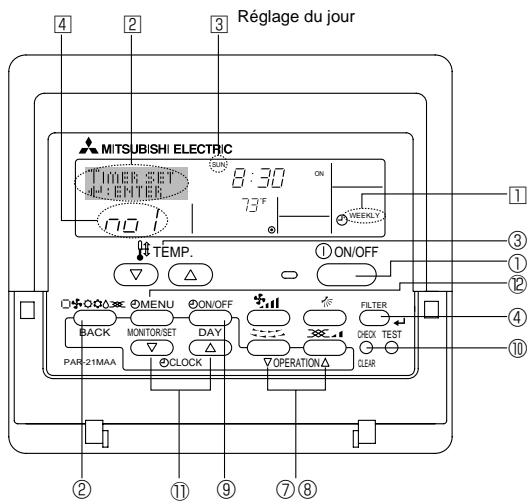

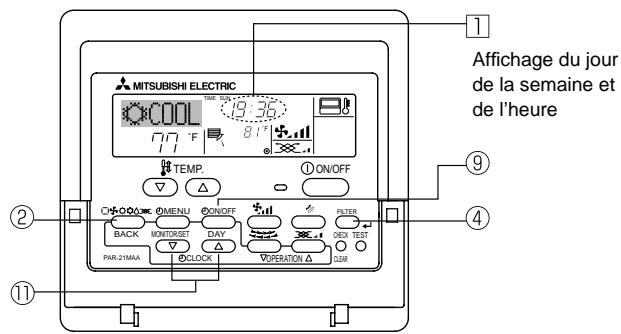

4. Régler le jour de la semaine et l'heure

Remarque:
Le jour et l'heure n'apparaîtrent pas si l'horloge a ete déconnectee dans la selection des fonctions.

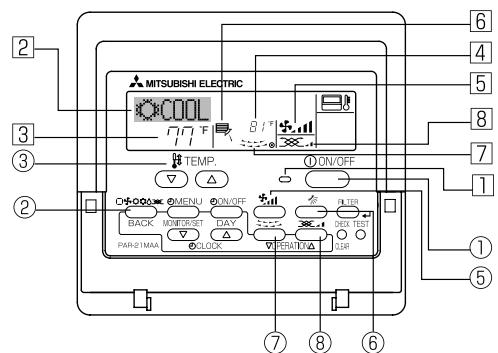

5. Fonctionnement

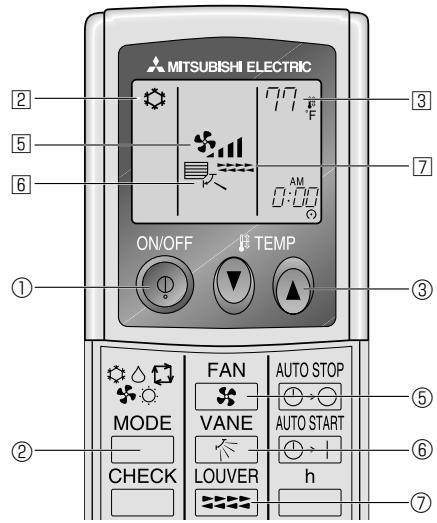

5.1. MARCHE/ARRET

■ Appuyez sur le bouton ON/OFF ①.

• Le témoin de marche et la zone d'affichage s'allument. Remarque:
• Quand l'unité est reliçée, les réglages de base sont les suivants.

	Réglages de télécommande
Mode	Dernier réglage
Réglage de température	Dernier réglage
Vitesse de ventilateur	Dernier réglage
Air montant/descendant	Mode	COOL or DRY	Sortie horiz. *1
		HEAT	Dernier réglage *2
		FAN	Sortie horiz. *1

1 La dernière configuration peut être appliquée selon le type d'appareil interieur.
2 Dans le cas où le balancement correspond au dernier réglage, le flux d'air peut être dirigé vers le bas (réglage 4) en fonction du type de l'appareil interieur.

Le paramétrage de la langue d'affichage peut être modifié pour que le français devienne la langue par défaut en SéLECTIONNANT la fonction appropriée sur la télécommande. Voyez la section 8, paragraphe [4]-1 pour modifier la langue. La langue de base est l'Anglais.

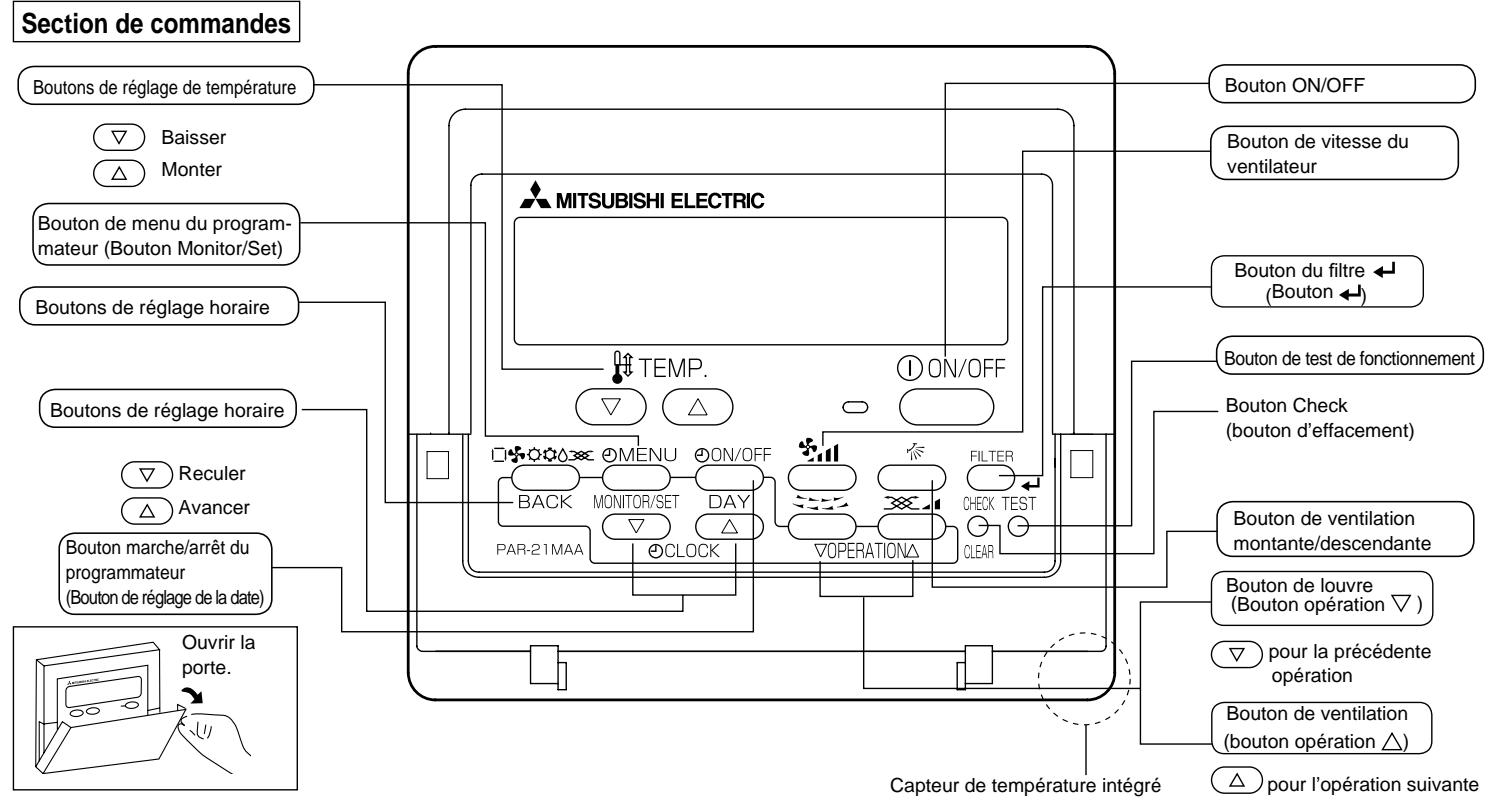

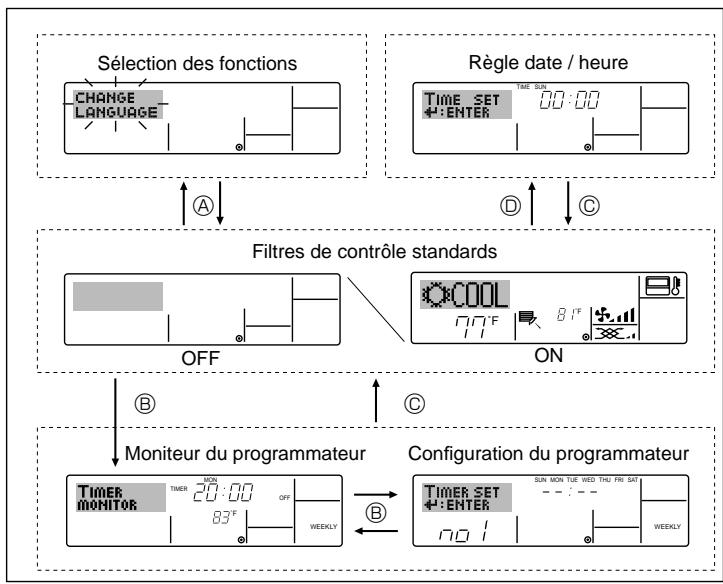

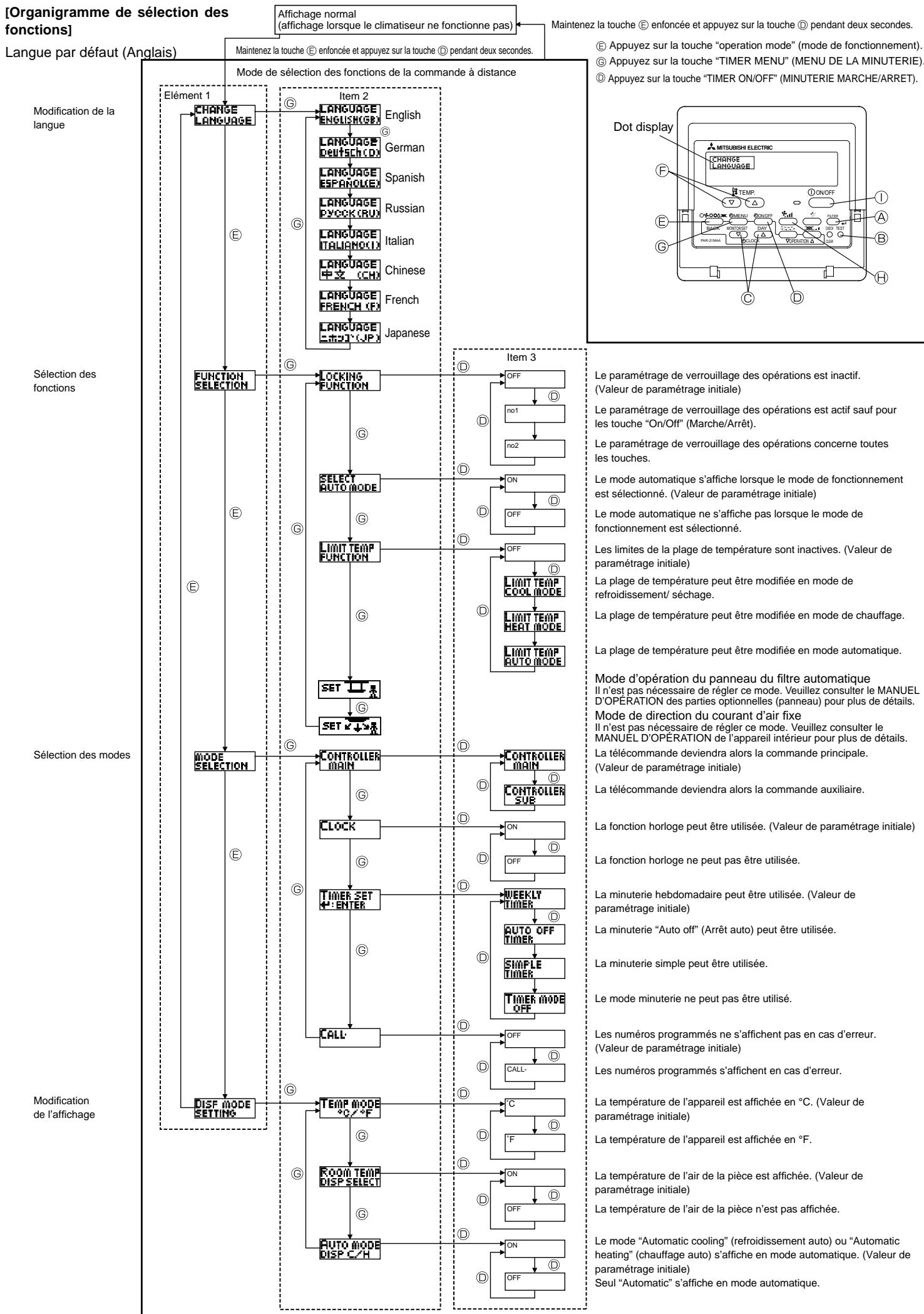

• Sélection des fonctions:

Régle les fonctions et les plages disponibles pour la télécommande (fonctions du programmeur, restrictions de fonctionnement, etc.)

Régler date/heure: Règle le jour de la semaine et l'heure.
- Écrans de contrôle standards:

Visualise et regle le fonctionnement du système de conditionnement.

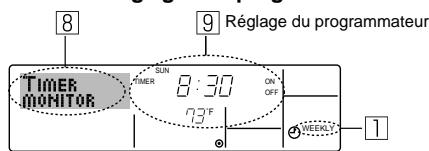

• Moniteur du programmateur: Affiche le programmateur en place (hebdoma-daire, simple ou arrêt automatique)
• Configuration du programmeur: Règle le fonctionnement des programmes (hebdomadaire, simple ou arrêt automatique)

Pour aller à : Appuyer sur les boutons Mode et On/Off du programmeur durant 2 secondes.

Pour aller à 包 : Appuyez sur le bouton Menu du programmeur.
Pour aller à © : Appuyez sur le bouton Mode (Entrée).
Pour aller à © : Appuyez sur l'un ou l'autre des boutons de réglage horsaire ( ∇ ou △).

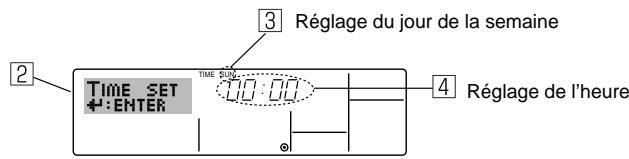

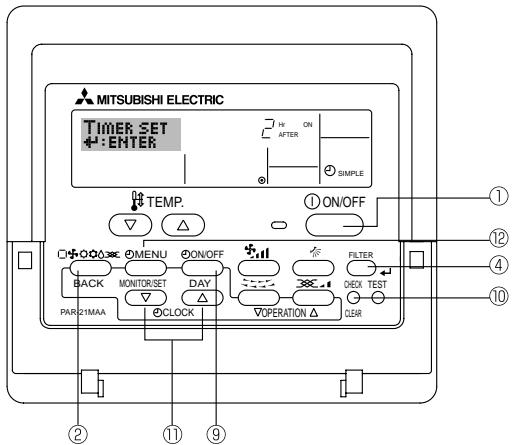

1. Appuyez sur le bouton de réglage horsaire ⑪ ou pour appeler l'affichage ②.
2. Appuyez sur le bouton ⑨ Timer On/Off pour régler le jour.

*À chaque fois que vous appuyez, vous avance le jour affché en [3]: Dim → Lun → ... → Ven → Sam.

1. Appuyez sur le bouton de réglage correspondant ① afin de régler l'heure.
   *Lorsque vous appuyez sur le bouton, le réglage horsaire (à 4) augmente tout d'abord en intervalle d'une minute, puis en intervalle de 10 minutes, puis en intervalle d'une heures.
2. ÀpRES avoir effectué les réglages nécessaires des étapes 2 et 3, appuyez sur le bouton ④ Filter pour valider ces informations.

Appuyez de nouveau sur le bouton ON/OFF ①.
- Le témoin de marche [i] et la zone d'affichage s'éteignent.

Remarque:

Meme si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l'endommagement de tout composant interne.

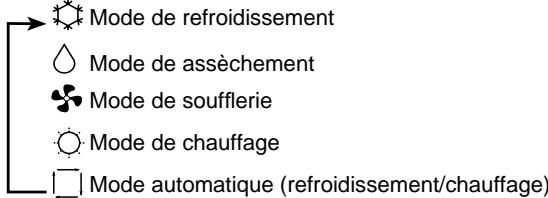

5.2. Choix du mode

Appuyer sur la touche du mode de fonctionnement (□） ② pour selectionner le mode de fonctionnement souhaite 2.

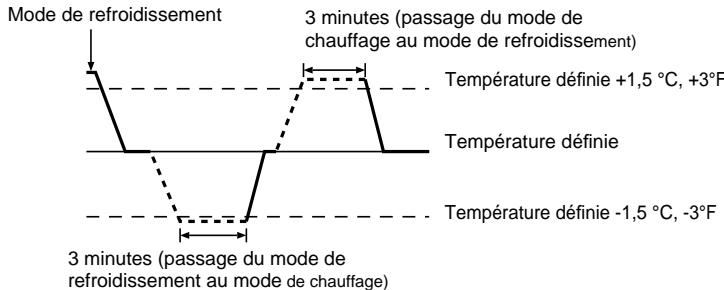

Fonctionnement automatique

En fonction de la température définie préalablement, l'opération de refroidissement débutera si la température de la pierce est trop élevé; à l'inverse, l'opération de chauffage débutera si la température de la pierce est trop BASSE.
En mode de fonctionnement automatique, le climatiseur passera en mode de refroidissement si la temperature de la piece varie et affiche 1,5^ , 3^ ou plus au-dessus de la temperature définie pendant 3 minutes. De la même façon, le climatiseur passera en mode de chauffage si la temperature de la piece affiche 1,5^ , 3^ ou plus au-dessous de la temperature définie pendant 3 minutes.

La température de la pièce étant ajustée automatiquement de façon à rester stable, l'opération de refroidissement se met en marche à quelques degrés au-dessus, et l'opération de chauffage à quelques degrés au-dessous, de la température définie lorsque cette dernière est atteinte (fonction automatique d'économie d'énergie).

5.3. Réglage de la température

Pour réduire la température ambiente:

Appuyer sur le bouton ③ pour selectionner la temperture désirée. La temperature selectionnée est affichée 3.

Pour augmenter la température ambiente:

Appuyer sur le bouton ③ pour selectionner la temperture désirée. La temperature selectionnée est affichée 3.

- Plages de températures à votre disposition:

Rafraichissement et Assèchement: 19 - 30°C, 67 - 87 °F

Chauffage: 17 - 28°C, 63 - 83°F

Automatique: 19 - 28°C, 67 - 83°F

• 8^ , 46^ ou 39^ , 102^ clignote sur l'affichage pour indiquer que la température de la piece est plus BASSE OU plus ELEVÉE que la tempérapature affichée.

5.4. Reglage de la vitesse du ventilateur

Appuyez sur le bouton de vitesse du ventilateur ⑤ autant de fois que nécessaire alors que le système est en fonction.

• À chaque fois que vous appuyez sur le bouton, vous changez la force. La vitesse actuelle est indiquée en [5].
• La série de changement, et les réglages disponibles sont les suivants.

Vitesse du ventilateur	Affichage
4 vitesses + Auto *	Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Auto
3 vitesses + Auto *	Vitesse 1 Vitesse 2 Vitesse 3 Auto
Modèle 4 vitesses	Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4

• Uniquement pour la télécommande MA. Le réglage de vitesse de ventilateur automatique est nécessaire pour la télécommande sans fil.

Remarque:

• Le nombre de ventilateurs disponible dépend du type d'unité connectée.
• Notez aussi que certaines unités ne permettent que le réglage "Auto".

• Dans les cas suivants, la vitesse de ventilation actuelle générae par l'unité différera de la vitesse indiquée au niveau de la commande à distance.

• Quand l'affichage indique "ATTENTE" ou "DEGIVRE".

• Lorsque la température de l'échangeur thermique est BASSE en mode de chauffage. (par ex. immédiatement après le lancement de l'opération de chauffage)

• En mode CHAUFFAGE, quand la température ambiente dans la piece est supérieure à la température régée.
• Quand I'unité est en mode SEC.

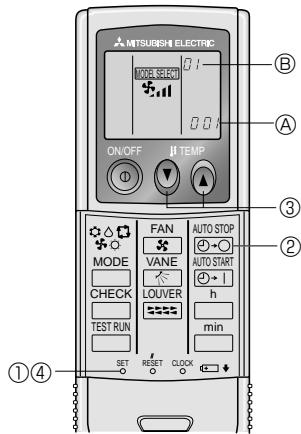

Réglage automatique de la vitesse du ventilateur (pour télécommande sans fil). Il faut regler la télécommande sans fil uniquement lorsque la vitesse du ventilateur n'est pas automatiquement réglée par défaut.

Il n'est pas nécessaire de régler la vitesse automatique du ventilateur par défaut sur la télécommande avec fil.

Ce cadre n'est pas nécessaire pour l'équipment du télécommande sans fil qui est une partie facultative pour PCFY-P-NKMU-E.

① Appuyer sur le bouton SET à l'aide d'un object pointu.

Intervenir lorsque l'affichage de la télécommande est eteint.

MODEL SELECT, clignote et le No de modele est allumé A.

② Appuyer sur la touche AUTO STOP ( )

S, clignote et le No de configuration est allumé ⑧.

(Configuration No 01: sans vitesse automatique du ventilateur)

③ Appuyer sur les touches temp. © pour régler la configuration No 02.

(Configuration No 02: avec vitesse automatique du ventilateur)

Si l'opération est erronée, appuyer sur la touche ON/OFF et recommencer à partir du point ②.

④ Appuyer sur le bouton SET à l'aide d'un objet pointu.

[MODEL SELECT], et le No de modèle s'allume pendant 3 secondes, puis s'éteint.

5.5. Réglage de la direction du début d'air

■ Quand l'unité est en fonction, appuyez sur le bouton ⑥ de ventilation montante/descendante autant de fois que nécessaire.

• À chaque fois que vous appuyez sur le bouton, vous changez la direction. La direction actuelle est affichée sur 6.
• La séquence de changement, et les réglages disponibles sont les suivants:

Débit d'air	Affichage
Modèle 5 modes *1	Bascule Auto 1 2 3 4 5 → ↘ → ↘ → ↘ → ↘ → ↘ → ↘ → ↘
Modèle 4 modes	Bascule 1 (Horiz.) → ↘ → ↘ → ↘ → ↘ → ↘ → ↘ → ↘

• Notez que lors de l'opération de basculement, l'indication directionnelle à l'écran ne change pas en synchronisation avec les ailettes de l'unité.
• Certains modèles n'accrypt pas les réglages directionnels.
  1. Uniquement pour la télécommande MÀ ; l'affichage de l'autre télé commande est similaire au modele à 4 étapes.
  2. PKFY-P-NBMU-E n'a�除en exposition du bascule.
  *3. Réglage de la direction du début d'air

COOL / FAN / DRY: Réglage 1 (Horizontal), HEAT: Réglage 5 (Vers le bas 5)

Remarque:

• Les directions disponibles dépendent du type d'unités connectées. Notez aussi que certaines unités ne permettent que le réglage "Auto".

• Dans les cas suivants, la direction actuelle de l'air différera de la direction indiquée au niveau de la commande à distance.

• Quand I'affichage indique "ATTENTE" ou "DEGIVRE".

• Immédiatement après le démarrage du mode CHAUFFAGE (alors que le système attend que le changement de mode se fasse).
• En mode chauffage, quand la température ambiente dans la piece est supérieure à la température régée.

<[Manuel] Pour modifier la direction gauche/droite du flux d'air>

• Il est impossible d'utiliser le bouton du déflecteur ⑦.

• Arrête l'appareil, maintainir le déflecteur de l'appareil et ajuster la direction souhaitée.

• Ne pas régler la direction interne lorsque l'appareil / est en mode refroidissement ou déshumidification car il y a un risque de condensation ou d'égouttement.

Precaution:

Lorsque vous suivez le processus ci-dessus, prenez des précautions pour éviter toute chute.

5.6. Ventilation

Pour les apparèils combinés LOSSNAY

5.6.1. Pour la télécommande à fil

• Pour lancer le ventilateur conjointement à l'unité intérieure:

Appuyez sur le bouton ON/OFF ①.

• Quand l'indication de ventilation apparait à l'écran (en 8). Le ventilateur sera désormais lancé automatiquement à chaque fois que l'unité interieure demarrera.

• Pour lancer le ventilateur uniquement quand l'unité interieure est éteinte:
  Appuyez sur le bouton de ventilation ⑧ quand l'unité interieure est eteinte.

• Le témoin ON (en [1]) et l'indication de ventilation (en [8]) s'allument.
• Changer la force du ventilateur:
  Appuyez sur le bouton de ventilation ⑧ autant que nécessaire
• À chaque fois que vous appuyez sur le bouton, vous changez le réglage comme indiqué ci-dessous.

Remarque:

• Dans certaines configurations, le ventilateur de l'unité interieure peut s'allumer même quand vous demandez au ventilateur de fonctionner independamment.

6. Minuterie

6.1. Pour la télécommande à fil

Voussupouvazutilisera selectiondes fonctions pourselectionnerle type deprogrammateur,entrelestroisdisponibles. ① Hebdomadaire,

② Simple, ou ③ Arrêt auto.

6.1.1. Minuterie hebdomadaire

Le programmeur hebdomadaire peut servir à régler les huit opérations pour chaque jour de la semaine.

• Chaque opération permet l'une ou l'autre des fonctions suivantes: Programmateur Marche/Arrêt avec un réglage de température ou programmateur Marche/Arrêt seulement, ou réglage de température seulement.
• À l'heure dite, le conditionnéur d'air effectue l'action programmée.

La précision hora de ce programmateur est de 1 minute.

Remarque:

1. Les programmes hebdomadaire/simple/Arrêt auto ne peuvent être utilisés en même temps.
2. Le programmeur hebdomàtaire ne fonctionne pas dans les conditions suivantes.

La fonction de temporisateur est désactivée; le système est dans un état anormal; une exécution de test est en cours; la télécommande est soumise à un auto-diagnostic ou à un diagnostic externe; l'utilisateur est en train de définir une fonction; l'utilisateur est en train de régler le temporisateur; l'utilisateur est en train de régler l'heure ou le jour de la période; le système est sous commande centralisée. (Precisément, le système n'execute pas les opérations (allumage, extinction ou réglage de la température) désactivées dans ces situations.)

N^ de fonctionnement

1. Assurez-vous que vous étés sur l'écran de contrôle standard, et que le témoin du programmateur hebdomadaire ① is'affiche.
2. Appuyez sur le bouton Menu duprogrammateur ② , de maniere à ce que le "Réglage" apparaisse à l'écran (en 2). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passerez de "Réglage" à "Moniteur" (monitér).)
3. Appuyez sur le bouton On/Off du programmeur ⑨ pour régier le jour. À chaque fois que vous appuyez, vous changez le réglage en ③ , selon la série suivante : “Dim Lun Mar Mer Jeu Ven Sam” → “Dim” → … → “Ven” → “Sam” → “Dim Lun Mar Mer Jeu Ven Sam”…
4. Appuyez sur le bouton (⑦ ou ⑧) d'opération ou autant de fois que nécessaire pour selectionner le numéro d'opération approprié (1 à 8) 4.

Vos choix aux étapes 3 et 4 selectionnéreront l'une des cellules de la
matrice affichee ci-dessous. (l'affichage de la commande a distance a gauche montre comment
l'affichage devrait apparaitre lors du reglage de l'opération 1 pour
dimanche aux valeurs individues ci-dessous).

Matrice de réglage

N° d'op.	Sunday		Monday	...	Saturday
No. 1	8:30ON73°F
No. 2	10:00OFF		10:00OFF	10:00OFF	10:00OFF
...
No. 8
<Réglage de l'opération 1 pour dimanche>Démarrer le conditionneur d'air à 8:30, avec la température à 73 °F.				<Réglage de l'opération 2 pour tous les jours>Éteindre le conditionneur d'air à 10:00.

Remarque:

En réglant le jour sur "Dim Lun Mar Mer Jeu Ven Sam", vous pouvez régler la même opération à effectuer au même moment tous les jours. (Exemple: L'opération 2 ci-dessus, qui est la même pour tous les jours de la semaine.)

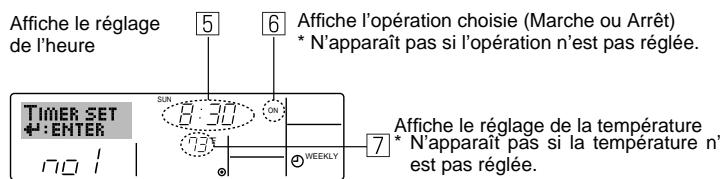

1. Appuyez sur le bouton de réglage de l'heure ① approprié autant de fois que nécessaire pour régler l'heure可以选择 (en 5).

2. Quand vous maintenez le bouton appuyé, l'heure augmentera d'abord toutes les minutes, puis toutes les 10 minutes, puis toutes les heures.

3. Appuyez sur le bouton ON/OFF ① pour selectionner l'opérationCHOISIE (Marche ou Arrêt: marche ou arrêt), en 6.

4. À chaque fois que vous appuyez vous passez au réglage suivant, selon la séquence suivante: aucun affichage (pas dé réglage) → “MARCHE” → “ARRET”

5. Appuyez sur le bouton de réglage de température ③ approprié pour régler la température可以选择 (en ⑦).

6. À chaque fois que vous appuyez vous changez le réglage, selon la séquence suivante: aucun affichage (pas de réglage) ⇌ 75 ⇌ 77 ⇌ ... ⇌ 84 ⇌ 87 ⇌ 53 ⇌ ... ⇌ 73 ⇌ pas d'affichage.

(Plage disponible: La plage disponible pour ce réglage va de 12^ , 53^ à 30^ , 87^ . La plage réelle au-delà de laquelle la température peut être contrôle, toutfois, peut changer en fonction du type d'unité connectée.)

1. ÀpRES avoir effectué les réglages nécessaires des étapes 5, 6 et 7, appuyez sur le bouton ④ Filter pour valider ces informations. Pour effacer les valeurs actuelles de l'opération可以选择, appuyez et relâchézrapidement le bouton Check (Clear) une fois.

2. Le réglage du temps affiché devient “—:—”, et les réglages de température et On/Off s'éteignent tous.

(Pour effacer tous les réglages du programmeur hebdomadaire d'un coup, appuyez sur le bouton ⑩ Check (Clear) pendant 2 secondes ou plus. L'affichage commence à clignoter, indiquant que tous les réglages ont été effacés.)

Remarque:

Vos nouvelles informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←.

Si vous ave reglé deux opérations différentes ou plus pour le même temps exactement, seule l'opération ayant le n°le plus élevé sera effectuee.

1. Répétez les étapes 3 à 8 autant de fois que nécessaire pour replir les cellules disponibles que vous souhaitez.
2. Appuyez sur le bouton ② Mode (Retour) pour revenir à l'écran de contrôle standard et terminer la procédure de réglage.

3. Pour activer leprogrammateur, appuyez sur le bouton Timer On/Off (programmateur Marche/arrêt) ⑨, de manière à ce que l'indication "Timer Off" (arrêt programmateur) disparaissé de l'écran. Veillez à ce que l'indication "Timer Off" ne s'affiche plus.

4. Si le programmeur n'est pas régle, l'indicateur « Timer Off » clignote sur l'écran.

1. Assurez-vous que l'indication du programmeur hebdomadaire apparaisse à l'écran (en ①).
2. Appuyez sur le bouton Menu du programmeur ②, de manière à ce que l'écran affiche "Moniteur" (en 8).
3. Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨ tant qu'il faut pourCHOISIR le jour.
4. Appuyez sur le bouton (⑦ ou ⑧) d'opération ou autant que nécessaire pour changer l'opération du programmateur à l'affichage (en 9).
5. À chaque fois que vous appuyez, vous passez à l'opération du programmeur suivante, dans l'ordre du réglage horsaire.
6. Pour fermer le moniteur et returner à l'écran de contrôle standard, appuyez sur le bouton Mode (Entrée) ②.

Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨, de manière à ce que l'indication "arrêt programmateur" apparaissé en 10.

Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨, de manière à ce que l'indication "arrêt programmateur" s'éteigne en 10.

6.1.2. Minuterie simple

Vou puevez regler le programmeur simple de trois manieres possible.

Heure de démarriage uniquement:
Le conditionneur d'air demarre quand le temps indiqué s'est ecoulé.
Heure d'arrêt uniquement:
Le conditionneur d'air s'arrête quand le temps indiqué s'est ecoulé.
- Horaires de marche & d'arrêt:
Le conditionneur d'air demarre et s'arrête quand les temps indiqués se sont ecoulés.

Le programmeur simple (démarriage et arrêt) peut être régler une fois seulement sur une période de 72 heures.

Le réglage se fait heures par heures.

Remarque:

1. Les programmes hebdomadaire/simple/Arrêt auto ne peuvent être utilisés en même temps.
2. Le programmeur simple n'opérera pas quand l'une des conditions suivantes est en fonction.

La fonction programmateur est éteinte; anomalie du système; un test est en cours; la commande à distance effectue un autotest ou un diagnostic; l'utiliser est en train de selectionner une fonction; l'utiliser est en train de régler le programmeur; le système est sous contrôle central. (Dans ces conditions, l'opération Marche/Arrêt est désactivée.)

1. Assurez-vous que vous étés sur un écran de contrôle standard, et que le témoin du programmeur simple s'affiche (en []).
   Lorsque qu'une fonction autre que le temporisateur simple est affichée, réglez la télécommande sur SIMPLE TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir 8.[4]-3 (3)).
2. Appuyez sur le bouton Menu ② , de manière à ce que le "Réglage" apparaisse à l'écran (en 2). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passez de "Réglage" à "Moniteur".)

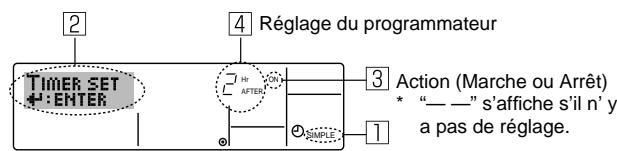

3. Appuyez sur le bouton ON/OFF ① pour afficher le réglage du programmeur simple (Marche ou Arrêt : marche ou arrêt). Appuyez une fois sur le bouton pour afficher le temps restant sur Marche, et une fois encore pour afficher le temps restant sur Arrêt (l'indication Marche/Arrêt apparait en 3).
   Programmateur "Marche"

Le conditionneur d'air démarre quand le nombre d'heures indiqué s'est écoulé.
Programmateur "Arrêt":
Le conditionneur d'air s'arrête quand le nombre d'heures indiqué s'est écoulé.
4. Avec l'indication "Marche" ou "Arrêt" en 3: Appuyez sur le bouton de réglage d'heure ① approprié autant de fois que nécessaire pour régler l'heure sur Marche (si "Marche" s'affiche) ou sur Arrêt (si "Arrêt" s'affiche en 4).
- Plage disponible: 1 à 72 heures
5. Pour régler à la fois pour Marche et pour Arrêt, repeter les étapes 3 et 4.
* Notez que les temps pour Marche et Arrêt ne peuvent avoir la même valeur.
6. Pour effacer le réglage Marche ou Arrêt actuel: Afficher le réglage Marche ou Arrêt (voir étape 3) puis appuyer sur le bouton Check (Clear) de manière à ce que le réglage passé à “—” en [4]. (Si vous souhaitez utiliser un réglage Marche ou Arrêt uniquement, assurez-vous que le réglage dont vous ne pouze pas est bien sur “—”).

1. ÀpRES avoir effectué les étapes 3 à 6, appuyez sur le bouton ④ Filter ↓ pour valider ces informations.

Remarque:

Vos nouvelles informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←.

1. Appuyez sur le bouton ② Mode (Entrée) pour returner à l'écran de contrôle standard.
2. Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨ pour lancer le compte à rebours. Pendant que le programme s'exécute, l'affichage indique l' état du programmateur. Veillez à ce que la valeur duprogrammateur soit visible et convenable.

1. Assurez-vous que l'indication duprogrammateur simple apparaissé à l'écran (sur ).
2. Appuyez sur le bouton Menu ②, de manière à ce que le “Moniteur” apparaisse à l'écran (en 5).
3. Si le programmeur simple Marche ou Arrêt est en fonction, son état actuel apparaitra en 6.
4. Si les valeurs Marche et Arrêt ont été régées toutes les deux, les deux valeurs apparaîtren't altemativement.
5. Appuyez sur le bouton ② Mode (Entrée) pour fermer le moniteur et returner à l'écran de contrôle standard.

Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨ , de manière à ce que le réglage du programmateur n'apparaisse plus à l'écran (en 7).

Appuyez sur le bouton Marche/Arrêt duprogrammateur ⑨, de manière à ce que le réglage du programmateur apparaisse en 7.

Examples

Si les heures de marche et d'arrêt ont été régés pour leprogrammateur simple, l'opération et l'affichage sont comme indiqués comme ci-dessous.

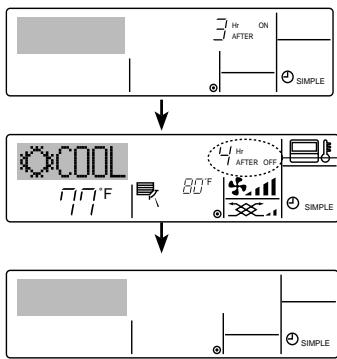

Example 1:

Lancer le programmateur avec l'heure de démarriage régée avant l'heure d'arrêt
Réglage Marche: 3 heures

Réglage Arré : 7 heures

Au démarrage du programmeur
Afiche le réglage de démarrage du programmeur (les heures restant avant le démarrage).

3 heures après le démarriage du programmeur L' Affichage change pour montré le réglage d'arrêt du programmeur (les heures restant avant l'arrêt). L'affichage indique l'horaire de la manière suivante: ARRÉT (7 heures) - MARCHE (3 heures) = 4 heures.

7 heures après le démarrage du programmeur

Le conditionneur d'air s'estint, et restera eteint jusqu'a ce que quelqu'un le reliance.

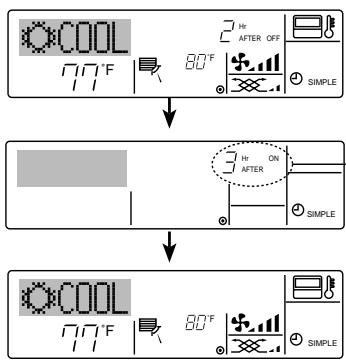

Example 2:

Lancer le programmateur avec l'heure d'arrêt régée avant l'heure de démarriage

Réglage Marché : 5 heures

Réglage Arrêt : 2 heures

Au démarage du programmateur
- Affiche le réglage d'arrêt du programmeur (les heures restant avant l'arrêt).

3 heures après le démarrage du programmeur

l'Affichage change pour montré le réglage de démarriage du programmeur (les heures restant avant le démarriage).

L'affichage indique l'horaire de la maniere suivante: MARCHE (5 heures) - ARRÊT (2 heures) = 3 heures.

5 heures après le démarrage du programmeur
Le climatiseur s'allume, et fonctionne jusqu'à ce qu'il soit étient.

6.1.3. Minuterie "Auto Off" (Arrêt auto)

• Ce programmeur commence le compte à rebours au démarrage du conditionneur d'air, et soit le conditionneur quand le temps indiqué s'est écoulé.
  ■ les réglages possibles sont de 30 minutes à 4 heures, par tranches de 30 minutes.

Remarque:

1. Les programmes hebdomadaire/simple/Arrêt auto ne peuvent être utilisés en même temps.
2. Le programmeur Arrêt Auto n'opérera pas quand l'une des conditions suivantes est en fonction.

La fonction programmateur est éteinte; anomalie du système; un test est en cours; la commande à distance effectue un auto-test ou un diagnostic; l'utilisateur est en train de selectionner une fonction; l'utilisateur est en train de régler le programmateur; le système est sous contrôle central. (Sous ces conditions, l'opération Marche/Arrêt est désactivée.)

1. Assurez-vous que vous étés sur un écran de contrôle standard, et que le témoin du programmeur Arrêt Auto s'affiche (en).
   Lorsque qu'une fonction autre que le temporisateur à extinction automatique est affichée, réglez la télécommande sur AUTO OFF TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir 8.[4]-3 (3)).

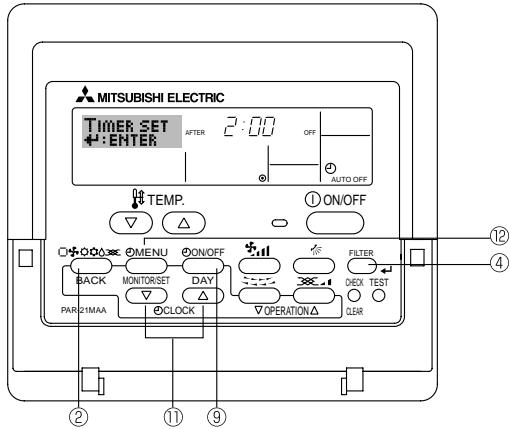

2. Appuyez sur le bouton Menu du programmeur ② pendant 3 secondes, de manière à ce que le "Réglage" apparaisse à l'écran (en ②). (Notez qu'à chaque fois que vous appuyez sur le bouton, vous passerez de "Réglage" à "Monieur".)

3. Appuyez sur le bouton de réglage d'heure ① approprié autant de fais que nécessaire pour régler l'heure d'arrêt (en 3).

4. Appuyez sur le bouton ④ Filter pour enregistrer le réglage.

Remarque:

Vos informations seront effacées si vous tapez le bouton ② Mode (Entrée) avant d'appuyer sur le bouton ④ Filter ←.

1. Appuyez sur le bouton ② Mode (Entrée) pour terminer la procédure de réglage et returner à l'écran de contrôle standard.
2. Si le conditionnéur d'air est déjà en fonction, le programmateur démarre le compte à rebours immédiatement. Veillez à vérifier que le réglage du programmateur apparaisse correctement à l'écran.

1. Assurez-vous que l'indication "Arrêt Auto" apparaissée à l'écran (sur ①).
2. Appuyez sur le bouton Menu du programmateur ② pendant 3 secondes, de manière à ce que "Moniteur" apparaissé à l'écran (en 4).
3. Le temps restant avant l'extinction apparait en 5.
4. Pour fermer le moniteur et returner à l'écran de contrôle standard, appuyez sur le bouton Mode (Entrée) ②.

• Appuyez sur le bouton Marche/Arrêt du programmateur ⑨ pendant 3 secondes, de manière à ce que l'indication "Arrêt programmateur" apparaisse en ⑥ et que la valeur du programmateur (en ⑦) disparaisse.

• Sinon, il est possible d'etreindre le conditionneur d'air lui-même. La valeur du programmateur (en 7) disparaître de l'écran.

• Appuyez sur le bouton Marche/Arrêt du programmateur ⑨ pendant 3 secondes. L'indication "Arrêtprogrammateur" disparaît (en 6), et le réglage du programmateur apparait (en 7).
• Sinon, il est possible d'allumer le conditionneur d'air lui-même. La valeur du programmateur apparait en ⑦.

7. Autres fonctions

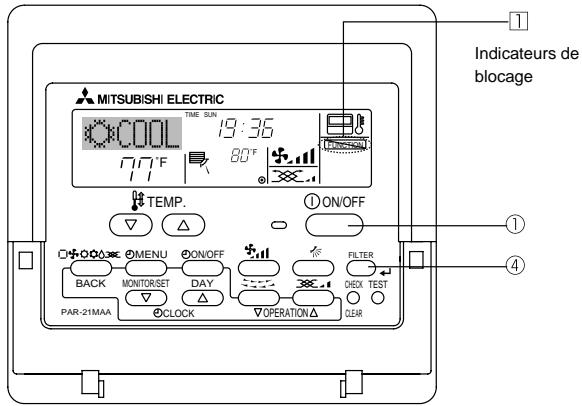

7.1. Verrouiller les boutons de la télécommande (limite de fonctionnement d'opération)

■ Vous pouvez verrouillez les boutons de la télécommande si vous le souhaitez. Vous pouvez utiliser la sélection de fonction de la télécommande pour selectionner le type de verrouillage.(Pour de plus amples informations sur comment selectionner ce verrouillage, voirz la section 8, paragraphe [4]-2 (1).)

You pouvez utiliser spécifique l'un ou l'autre des verrouillages ci-dessous.

① Blocage de tous les boutons:

Bloque tous les boutons de la télécommande.

② Blocage de tout sauf ON/OFF (Marche/Arrêt):

Bloque tous les boutons autres que ON/OFF.

Remarque:

L'indicateur "verrouillé" apparait à l'écran pour indiquer que les boutons sont actuellement bloqués.

6.2. Pour la télécommande sans fil

① Pousser le bouton arrêt ou marche (AUTO STOP ou AUTO START) (Réglage du minuteur).

• Vous pouvez régler l'heure lorsqu'le symbole suivant clignote.

: -O clignote.

Minuteur de mise en marche: 四 -1 clignote.

② Utiliser les boutons h et min pour regler l'heure.
③ Annuler le minuteur.

Pour annuler le minuteur d'arrêt, pousser le bouton AUTO STOP

Pour annuler le minuteur de marche, pousser le bouton AUTO START

• il est possible de combiner les minuteurs marche et arrêt (ON et OFF).
• Si l'on pousse le bouton marche/arrêt ① ON/OFF de la télécommande alors que le minuteur est actif, l'appareil annulera les minuteurs.
• Si l'horloge n'a pas eté mise à l'heure, il n'est pas possible d'utiliser le minuteur.

1. Tout en pressant le bouton Filter ④ , maintenez appuyé le bouton ON/OFF ① pendant 2 secondes. L'indicateur "verrouillé" apparait à l'écran (en 1 ), indiquant que le verrouillage est enclenché.
2. Si le verrouillage a été désactifé pour la sélection des fonctions, l'écran affichera le message "inadmissible" quand vous appuyez sur les boutons de la manière indiquée ci-dessus.

• Si vous appuyez sur un bouton bloqué, l'indication "Verrouillé" (en []) clignotera à l'écran.

1. Tout en pressant le bouton Filter ④ , maintenez appuyé le bouton ON/OFF ① pendant 2 secondes de manière à ce que l'indication "verrouillé" disparaisse de l'écran (en ).

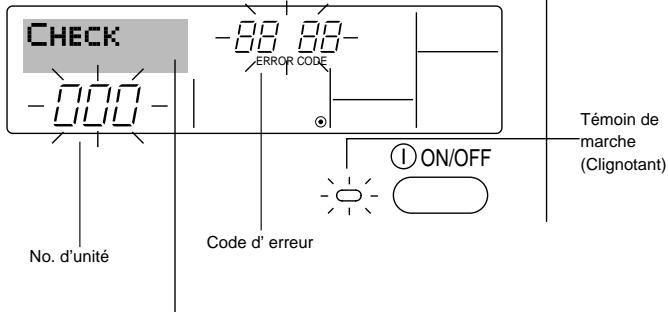

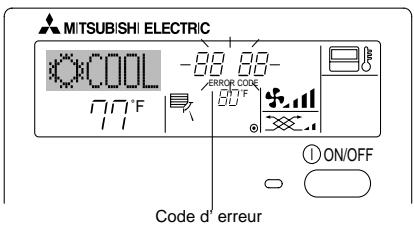

7.2. Indication des codes d'erreur

MITSUBISHI ELECTRIC

Si vous avez entree un numero de telephone a appeler en cas de probleme, l'ecran affiche ce numero. (Voupez effectuer ce reglage sous la selection des fonctions. Pour de plus amples informations, reportez-vous section 8.)

• Si levoyant ON et le code d'erreur clignotent: Cela signifie que le conditionneur d'air est hors service et que le fonctionnement est arrêté (et qu'il ne peut être relianced). Notez le numero d'unité et le code d'erreur, puis éteigne l'alimentation du conditionneur etappelez vos fournisseur ou votre technicien de maintenance.

Quand on appuie sur le bouton Check:

• Si seul le code d'erreur clignote (alors que le témoin de marche reste allumé): L'opération continue, mais il se peut que le système ait un problème. Dans ce cas, vous nevez noter le code d'erreur, puis appeler toute fournisseur ou toute technicien pour lui demander son avis.
• Si vous avez entre un numero de téléphone à appeler en cas de problème, appuyez sur le bouton Check pour l'afficher à l'écran. (Vous pouze eff- lectuer ce réglage sous la sélection des fonctions. Pour de plus amples informations, reportez-vous section 8.)

8. Sélection des fonctions

Sélection des fonctions de la commande à distance

Le réglage des fonctions de la commande suivantes peut être modifié à l'aide du mode de seLECTION des fonctions de la commande à distance. Modifiez le réglage au besoin.

Élément 1	Élément 2	Item 3 (contenu de réglage)
1. Modification de la langue ("CHANGE LANGUAGE")	Réglage des langues d'affichage	• L'affichage en plusieurs langues est possible
2. Limitation des fonctions ("SELECTION FONCTIONS")	(1) Réglage de la limitation des fonctions de fonctionnement (verrouillage de fonctionnement) ("BLOCAGE FONCTIONS")	• Réglage de la plage de limitation de fonctionnement (verrouil-lage de fonctionnement)
	(2) Utilisation du réglage du mode automatique ("SELECTION DU MODE AUTO")	• Activation ou désactivation du mode de fonctionnement "automatique"
	(3) Réglage de la limitation de la plage de températures ("LIMITATION TEMPERATURE")	• Réglage de la plage de températures ajustable (maximum, minimum)
3. Sélection des modes ("SELECTION DU MODE")	(1) Réglage de la commande à distance principale/secondaire ("TELCOMMANDE MAITRE/ESCLAVE")	• Sélection de la commande à distance principale ou secondaire *Lorsque deux commandes à distance sont connectées à un groupe, l'une des deux doit être régliée en tant que com-mande secondaire.
	(2) Utilisation du réglage de l'horloge ("AFFI-CHAGE HORLOGE")	• Activation ou désactivation de la fonction d'horloge
	(3) Réglage de la fonction de minuterie ("PROG HEBDO MADAIRE")	• Réglage du type de minuterie
	(4) Réglage du numéro à contacter en cas d'erreur ("CALL.")	• Affichage du numéro à contacter en cas d'erreurrer • Réglage du numéro de téléphone
4. Modification de l'affichage ("AFFICHAGE SOUS MENU")	(1) Réglage de l'affichage de la température °C/°F ("TEMPERATURE °C/°F")	• Réglage de l'unité de température (°C ou °F) à afficher
	(2) Réglage de l'affichage de la température de l'air d'aspiration ("TEMPERATURE AMBI-ANTE")	• Activation ou désactivation de l'affichage de la température de l'air (d'aspiration) interieur
	(3) Réglage de l'affichage du refroidissement/chauffage automatique ("AFFICHAGE AUTO F/C")	• Activation ou désactivation de l'affichage "Cooling" (Re-froidissement) ou "Heating" (Chauffage) pendant le fonctionnement en mode automatique

[Réglage détaillé]

[4]-1. Réglage CHANGE LANGUAGE (Modification de la langue)

La langue d'affichage de l'écran à pixels peut être sélectionnée.

• Appuyez sur la touche [MENU] pour modifier la langue.

① Anglais (GB), ② Allemand (D), ③ Espagnol (E), ④ Russe (RU),

⑤ Italien (I), ⑥ Chinois (CH), ⑦ Français (F), ⑧ Japonais (JP)

Consultez le tableau d'affichage par point.

[4]-2. Limitation des fonctions

(1) Réglage de la limitation des fonctions de fonctionnement (verrouillage de fonctionnement)

• Pour commuter le réglage, appuyez sur la touche [② ON/OFF] ⑤. ① no1:Le réglage du verrouillage de fonctionnement est appliqué à toutes les touches autres que la touche [① ON/OFF].

② no2 :Le réglage du verrouillage de fonctionnement est appliqué à toutes les touches.

③ OFF (valeur de réglage initial):

Le réglage du verrouillage de fonctionnement n'est pas appliqué.

• Pour appliquer le réglage du verrouillage de fonctionnement à l'écran normal, il est nécessaire d'appuyer sur les touches (Appuyez simultanément sur les touches [FILTER] et [① ON/OFF] en même temps et les maintainir enforcées pendant deux secondes.) sur l'écran normal après avoir effectué le réglage ci-dessus.

(2) Utilisation du réglage du mode automatique

Lorsque la commande à distance est connectée à l'appareil disposant du mode de fonctionnement automatique, les réglages suivants peuvent être effectuels.

• Pour commuter le réglage, appuyez sur la touche [⊙ ON/OFF] ⊙.

① ON (valeur de réglage initial):

Le mode automatique s'affiche lorsque ce mode de fonctionnement est selectionné.

② OFF:

Le mode automatique ne s'affiche pas lorsque ce mode de fonctionnement est sélectionné.

(3) Réglage de la limitation de la plage de températures

Une fois ce réglage effectué, la température peut être modifiée dans la plage définie.

• Pour commuter le réglage, appuyez sur la touche [ON/OFF] ©.

① LIMITE TEMP MODE FROID:

Le mode de la plage de températures peut être modifié en mode refroidissement/deshumidification.

② LIMITE TEMP MODE CHAUD:

Le mode de la plage de températures peut être modifié en mode chauffage.

③ LIMITE TEMP MODE AUTO:

Le mode de la plage de températures peut être modifié en mode automatique.

④ OFF (programmation initiale):

La limitation de la plage de températures n'est pas active.

• Lorsqu'un réglage autre que OFF est sélectionné, le réglage de la limitation de la plage de températures des modes refroidissement, chauffage et automatique s'effectue en même temps. Toutefois, la plage ne peut pas être limitée lorsque la plage de températures réglée n'a pas été modifiée.
• Pour augmenter ou diminuer la température, appuyez sur la touche [TEMP. (∇) ou(△)] ⑥.
• Pour commuter entre le réglage maximal et minimal, appuyez sur la touche [♂,¶] Ⓒ. Le réglage sélectionné clignote et la température peut être réglée.
• Plage réglable

Mode refroidissement/deshumidification:

Liminé inférieure: 19^ 30^ 67^ 87^

Liminé supérieure: 30^ 19^,87^ 67^

Mode chauffage:

Liminé inférieure: 17^ 28^, 63^ 83^

Liminete supérieure: 28^ 17^ 83^ 63^

Mode automatique:

Liminé inférieure: 19^ 28^, 67^ 83^

Liminé supérieure: 28^ 19^ 83^ 67^

[4]-3. Réglage de la seLECTION des modes

(1)Réglage de la commande à distance principale/secondaire

• Pour commuter le réglage, appuyez sur la touche [⊙ ON/OFF] ⊙.
  ① Maitre: La commande devient la commande principale.
  ② Escape:La commande devient la commande secondaire.

(2) Utilisation du réglage de l'horloge

Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① ON: La fonction d'horloge peut être utilisé.
② OFF: La fonction d'horloge ne peut pas etre utilisé.

(3) Réglage de la fonction de minutes

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] (Choisissez l'une des fonctions suivantes.).

① PROG HEBDO MADAIRE (Valeur de réglage initial):

La minuterie hebdomadaire peut'être utilisé.

② PROG HORAIRE ARRET AUTO:

L'arrêt différé automatique peut être utilisé.

La minuterie simple peut être utilisé.

④ PROG HORAIRE INACTIF:

Le mode de minutesie ne peut pas etre utilise.

• Lorsque l'utilisation du réglage de l'horloge est définie sur OFF, la fonction "PROG HEBDO MADAIRE" ne peut pas être utilisée.

(4) Réglage du nombre à contacter en cas d'erreur

• Pour commuter le réglage, appuyez sur la touche [ON/OFF] ⑥.

① CALL OFF:

Les numérosa contacterdéfinisne s'affichent pas en cas d'erreur.

② CALL *** *** ****

Les numéros à contacter définis s'affichent en cas d'erreur. CALL_:

Le numéro de contact peut être régle quand l'affichage est indiqué comme ci-dessus.

• Réglage des numérios à contacter

Pour régler les nombres à contacter, effectuez la procédure suivant. Déplacez le curseur clignotant pour régler les nombres. Appuyez sur la touche [TEMP. (∇) and (△)] pour déplacer le curseur vers la droite (gauche). Appuyez sur la touche [CLOCK (∇) and (△)] pour régler les nombres.

[4]-4. Réglage de l'affichage

(1)Réglage de l'affichage de la température ^ C / ^

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① ^ C : L'unité de température ^ C est utilisée.
② ^ L'unité de température ^ est utilisée.

(2) Réglage de l'affichage de la température de la pièce

• Pour commuter le réglage, appuyez sur la touche [ON/OFF] ⑤.
  ① ON: La température de l'air d'aspiration s'affiche.
  ② OFF: La température de l'air d'aspiration ne s'affiche pas.

(3) Réglage de l'affichage du refroidissement/chauffage automatique

• Pour commuter le réglage, appuyez sur la touche [① ON/OFF] ⑥.

① ON:

L'une des fonctions "Automatic cooling" (Refroidissement automatique) ou "Automatic heating" (Chauffage automatique) s'affiché en mode automatique.

② OFF:

Seule la fonction "Automatic" (Automatique) s'affiche en mode automatique.

[Tableau d'affichage par point]

Langue par défaut		English	German	Spanish	Russian	Italian	Chinese	French	Japanese
Attendre le démarrage		PLEASE WAIT	←	←	←	←	←	←	←
Attendre le démarrage	Refroidissement	COOL	Kühlen	FRIIO	XOLOA	COOL	制冷	FRID	冷房
	Asschéement	DRY	Trocknen	DESHUMI-DIFFICION	Czukka	DRY	除湿	DESHU	下拉
	Chauffage	HEAT	Heizen	CALOR	Tenuo	HEAT	制热	CHAUD	暖房
	Automatique	AUTO	AUTO	AUTO	ABTO	AUTO	自动	AUTO	自動
	Automatique	COOL	Kühlen	FRIIO	XOLOA	COOL	制冷	FRID	冷房
	Automatique (Refroidissement)	HEAT	Heizen	CALOR	Tenuo	HEAT	制热	CHAUD	暖房
	Soufflerie	FAN	Lüfter	VENTILATION	BeHT	VENTILAZIONE	送风	VENTILATION	送風
	Ventilation	VENTILATION	Geläse	VENTILATION	BeHTHUNA	ESTERNA	换气	VENTILATION	换気
	Attente (Préchauffage)	STAND BY	STAND BY	CALENTANDO	OBOTPEB: NAY3A	STAND BY	准备中	PRE CHAUFFAGE	準備中
	Dégivrage	DEFROST	Aktuen	DESCONGE - LACION	OTTAHENHE	SERINA MENTO	除霜中	DEGVAGE	霜取中
Température définie		SET TEMP	TEMP EINSTellen	TEMP CONSIGA	UEJEBAR TEMPEPADPA	IMPASTAZIONE TEMPERATURE	设定温度	REGLAGE TEMPERATURE	設定温度
Vitesse du ventilateur		FAN SPEED	Lüftergeschwindigkeit	VELOCIDAD VENTILADOR	CKOPOCTB BEHTHUNA	VELOCITA' VENTILATORE	风速	VITESSE DE VENTILATION	風速
Touche indisponible		NOT AVAILABLE	Nicht Verfusbar	NO DISPONIBLE	HE AOCYTUNHO	NON DISPONIBLE	无效按钮	NON DISPONIBLE	無効抑制
Contrôle (Erreur)		CHECK	Prüfen	COMPROBAR	IPOBEPKA	CHECK	检查	CONTROLE	点検
Marche d'essai		TEST RUN	Testbetrieb	TEST FUNCIO NAMIENTO	TECTOBIL NAMOUNT	TEST RUN	试运转	TEST	試行
Auto-controle		SELF CHECK	Selbst-dia3nose	AUTO REVISION	SAMDAHAT-HOCTHKA	SELF CHECK	自我诊断	AUTO CONTROLLE	自己控制
Sélection des fonctions		FUNCTION SELECTION	FUNCTION SAUSWAH	SELECTION DE FUNCION	BbIEOP ΦYHKUMH	SELECTIONE FUNZIONI	功能选择	SELECTION FONCS	手力選挙
Réglage de la ventilation		SETTING OF VENTILATION	Lüfterstufen Wahlen	CONFIG. VENTILACION	HAETPOHKA BEHTYCTAH	IMPASTAZIONE ARIA ESTERNHA	换气设定	SELECTION VENTILATION	换気設定

Langue par défaut	English	German	Spanish	Russian	Italian	Chinese	French	Japanese
Modification de la langue	CHANGE LANGUAGE	←	←	←	←	←	←	←
Sélection des fonctions	FUNCTION SELECTION	Funktion AUSWCHLEN	SELECTION DE FUNCIONES	BIEOP ΦYKUMH	SELECTION FUNZIONI	功能限制	SELECTION FONCIONS	主力制限
Blocage des fonctions	LOCKING FUNCTION	SPER - FUNKTION	FUNCION BLOGUEADA	ФУнКИМБОКРБК	BLOCCO FUNZIONI	操作限制	BLOCAGE FONCIONS	操作性
Sélection du mode automatique	SELECT AUTO MODE	AUSWahi AUTO BETTIEB	SELECTION NODO AUTO	BIEOP PEXHMABTO	SELECTION NODO AUTO	自动模式	SELECTION DU MODE AUTO	自動制
Limites de la plage de température	LIMIT TEMP FUNCTION	Limit Temp FUNCION	LIMIT TEMP CONSIGNA	ОТРANHΥЕ N'TT.TEMINEPRT	LIMITAZIONE TEMPERATURE	温度限制	LIMITATION TEMPERATURE	温度制限
Limites de température mode refroidissement	LIMIT TEMP COOL MODE	Limit Kuhl Temp	LIMIT TEMP MODO FRIO	ОТРANHΥΕΟ OXANJAKAEHNE	LIMITAZIONE MODO COOL	制冷范围	LIMITIME TEMP MODE FROID	热冷房
Limites de température mode chauffage	LIMIT TEMP HEAT MODE	Limit Heiz Temp	LIMIT TEMP MODO CALOR	ОТРANHΥΕ ΜΕΟΓPEB	LIMITAZIONE MODO HEAT	制热范围	LIMITIME MODE CHAUD	热暖房
Limites de température mode auto	LIMIT TEMP AUTO MODE	Limit AUTO Temp	LIMIT TEMP MODO AUTO	ОТРANHΥΕ PEXHMABTO	LIMITAZIONE MODO AUTO	自动范围	LIMITIME MODE AUTO	热自动
Sélection du mode	MODE SELECTION	Betriebsart WAHLEN	SELECTIONN DE MODO	BIEOP PEXHMAB	SELECTION NODO	基本模式	SELECTION DU MODE	基本主力
Réglage télécommande PRINCIPALE	CONTROLLER MAIN	HAUPONT CONTROLLER	CONTROL PRINCIPAL	ОСHERБОН ПЛДЛВ	CONTROLLO MAIN	遥控主	TECOMMANDE MAITRE	徒徒
Réglage télécommande AUXILIAIRE	CONTROLLER SUB	Heben CONTROLLER	CONTROL SECUNDARIO	ДПОЛНITE-ДПЕНДЛВ	CONTROLLO SUE	遥控辅	TECOMMANDE ESCLAVE	徒徒主图
Réglage de l'horloge	CLOCK	Uhr	RELOJ	Часы	ORLOGIO	时钟	AFFICHAGE HORLOGE	時計
Réglage jour/heure	TIME SET ENTER	Uhr stellen 4: EINSTEIGEN	CONFIG RELOJ 4: CONFIG	Часы.YCT. 4: BEOA	ORLOGIO 4: ENTER	时间 4: ENTER	HORLOGE 4: ENTER	101752714434271
Réglage minuterie	TIMER SET ENTER	Zeitschaltahr 4: EINSTEIGEN	TEMPORIZA - DOR 4: CONFIG	ТАМЕР.YCT. 4: BEOA	TIMER 4: ENTER	定时器 ENTER	PROG HORAIRE 4: ENTER	Т不一样的変態 4: 主要
Contrôle minuterie	TIMER MONITOR	Uhrzeit Anzei3e	VISUALIZEAR TEMPORIZAD.	ПОСМOTР TAHMERS	VISUALIZ TIMER	定时器状态	AFFICHAGE PROG HORAIRE	徒徒王
Minuterie hebdomadaire	WEEKLY TIMER	Wochenzeit Schalt UHI	TEMPORIZA - DOR SEMIANAL	HEAELNBHIM TAHMERS	TIMER SETTINGANALLE	每周定时器	PROG HERBOD MADAIRE	徒徒週間
Mode de minuterie "off" (Arrêt)	TIMER MODE OFF	Zeitschaltahr RUS	TEMPORIZA - DOR APAGADO	ТАМЕР БИКЛ.	TIMER OFF	定时器无效	PROG HORAIRE INACTIF	徒徒无功
Minuterie "Auto Off" (Arrêt auto)	AUTO OFF TIMER	AUTO Zeit Funktion AUS	APAGADO AUTOMÁTICO	ДБОТПОП. NO TAHMERS	AUTO OFF TIMER	解除定时	PROG HORAIRE ARRET AUTO	徒徒无功
Minuterie simple	SIMPLE TIMER	Einflüche Zeit Funktion	TEMPORIZA - DOR SIMPLE	ПОСТОЛ TAHMERS	TIMER SIMPLIFICATIO	简易定时器	PROG HORAIRE SIMPLIFICATION	徒徒大功
Paramétrage des numéroes en situation d'erreur	CALL	←	←	←	←	←	←	←
Modification de l'affichage	DISP MODE SETTING	Anzeige Betriebsakt	MOSTRAR MODO	HACTPOKHA HHA PEXHM	IMPVSTAZIONE MODO DISPLAY	转换表示	AFFICAGE SOUS MENU	表示切替
Réglage de l'affichage de la tempeuration en °C/°F	TEMP MODE	Wechsel 3°C/°F	TEMPGRADOS 3°C/°F	Емн.TEMPER 3°C/°F	TEMPERATURA 3°C/°F	温度 °C/°F	TEMPERATURE °C/°F	温度 °C/°F
Réglage de l'affichage de la tempeuration de l'air de la pièce	ROOM TEMPS DISP SELECT	Raum Temp 3EWAHHT	MOSTRAR TEMP.	ПОСТВIBATL TEMPLE ROMH.	TEMPERATURA AMBIENTE	吸入温度	TEMPERATURE AMBIENTE	徒徒无功
Réglage de l'affichage refroidisse-ment/chauffage automatique	AUTO MODE DISP C/H	Auto Betrieb C/H	MOSTRAR F/C EN AUTO	HHA.T/X B PEXHIME AETO	AUTO C/H	自动表示	AFFICAGE AUTO F/C	自動制動

(Pour PKFY-P-NHMU-E)

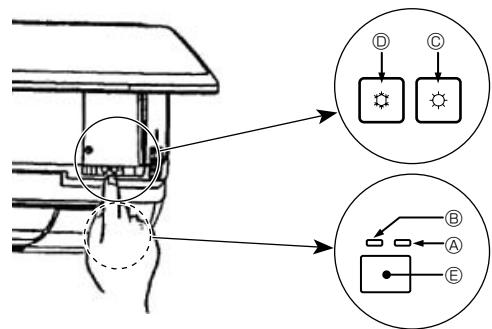

Lorsqu'il n'est pas possible d'utiliser la télécommande

Lorsque les piles de la télécommande sont usées ou lorsque la télécommande ne fonctionne pas correctement, vous pouvez activer le mode de fonctionnement d'urgence à l'aide des touches d'urgence situées.

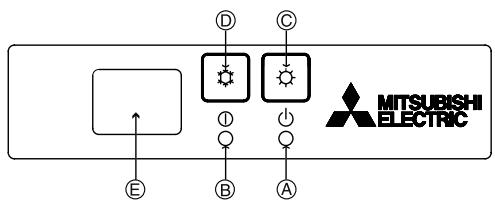

Témoin DEFROST/STAND BY (dégivrage/veilleuse)
⑧ Témoin de fonctionnement
interrupteur de fonctionnement d'urgence (chauffage)
Interrupteur de fonctionnement d'urgence (refroidissement)
Capteur

Opération de mise en marche

• Appuyez plus de 2 secondes sur la touche ① pour utiliser le mode de refroidissement.
• Appuyez plus de 2 secondes sur la touche © pour utiliser le mode de chauffage.

Remarque:

• Les détails concernant le mode d'urgence sont tels qu'indiqués ci-dessous.
  Les détails concernant le mode de refroidissement d'urgence sont tels qu'indiqués ci-dessous.

Mode de fonctionnement	Refroidissement (COOL)	Chauffage (HEAT)
Température programmée	24°C, 75°F	24°C, 75°F
Vitesse de ventilation	Elevée (High)	Elevée (High)
Sens de la soufflerie	Horizontal	Vers le bas 4 (5)

Pour arrêter le fonctionnement

• Pour arrêté l'appareil, appuyer plus de 2 secondes sur la touche ou sur la touche.

10. Entretien et nettoyage

MITSUBISHI ELECTRIC

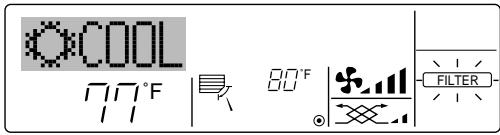

■ Affiche qu'il faut nettoyer le filtré.
Le nettoyage du filtré doit être confié à du personnel qualifié.
Pour réinitialiser l'affichage "FILTER" (filtré)

Si vous appuyez deux fois successives sur la touche [FILTER] (filtré) après avoir nettoyé le filtré, l'affichage s'éteint puis est réinitialisé.

Remarque:

• Si deux types d'appareils interieurs (ou plus) sont contrôlés, la période entre les nettoyages dépend du type de filtré. Si vous nevez nettoyer le filtré de l'appareil principal, "FILTER" (filtré) s'affiche. Si l'affichage s'éteint, la période cumulée est réinitialisée.
• "FILTER" (filtré) indique la période entre les nettoyages en heures si le climatiseur est utilisé dans des conditions d'air interieur normaux. Toutefois, le degré d'encrassement du filtré dépend des conditions environnementales; nettoyez-le donc en conséquence.
• La période cumulée avant le nettoyage du contrôle varie selon les modèles.
• Cette indication est indisponible pour la télécommande sans fil.

Nettoyage des filtres

• Nettoyer les filtres avec un aspirateur. Si vous ne possédez pas d'aspirateur, battré les filtres contre un object dur afin de les secouer et de-retirer toutes les saletés et la poussière.
• Si les filtres sont particulièrement sales, les laver à l'eau tiède. Veiller à rincer soignement toute trace de détergent et laisser secher les filtres complètement avant de les remonter dans le climatiseur.

Precaution:

• Ne jamais laisser secher les filtres au soleil ni les secher en utilisant une source de chaleur comme un chauffage électrique : vous risqueriez de les déformer.
• Ne jamais laver les filtres à l'eau chaude (au-dessus de 50^ , 122^ ) car vous risqueriez de les faire gondoler.
• Veiller à ce que les filtres à air soient toujours en place. La mise en marche de l'appareil alors que les filtres sont retirés pourrait en effet être à l'origine d'un mauvais fonctionnement.
• Avant de commencer le nettoyage, arrêter l'appareil et couper l'alimentation.
• Les apparèils interieurs sont équipés de filtres servant à extraire les poussières de l'air aspiré. Nettoyer les filtres selon les méthodes illustrées ci-après.

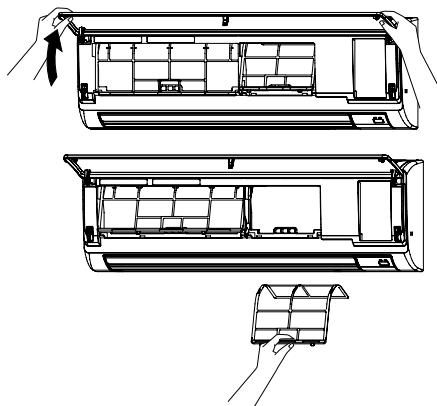

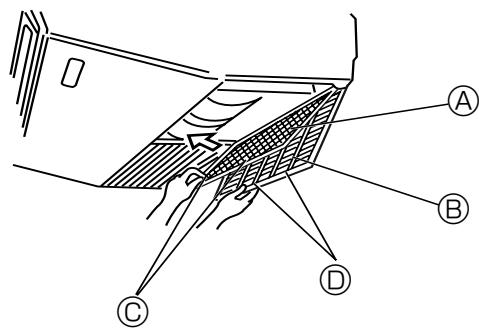

Retrait du filtré

Precaution:

• Lors du retrait du filtr, se protégé les yeux de la poussière. Si vous nevez monter sur le rebord d'une fenêtre pour effectuer l'opération, attention de ne pas tomber.
• Une fois le filtré retire, ne pas toucher les pieces métalliques internes de l'appareil interieur sous peine de blessure.

PKFY-P-NBMU-E PKFY-P-NHMU-E

① Tirez sur les deux coins inférieurs de la grille d'aspiration pour ouvrir la grille, puis levez le contrôle.

PCFY-P.NKMU-E

① Ouvrir la grille d'aspiration.
② Tenir le bouton se trouvant sur le filtre puis tirer le filtre vers le haut dans la direction d'une flèche. Pour replacer le filtre après le nettoyage, assu-rez-vous d'insérer le filtre jusqu'à ce qu'il soit bien en place dans l'arrêtoir.

Filtre

Grille d'aspiration

© Bouton

Arétoir

PMFY-P-NBMU-E

① Appuyer sur la touche PUSH sur le bord externe de la grille d'entree permeet d'ouvrir cette derniere.
② Pour retireur un filtre comportant une grille d'entrée, tirer le filtre vers l'avant.

11. Guide de dépannage

En cas de problème:	Voici la solution. (L'appareil fonctionne normalement.)
Le climatiseur ne chauffe ni ne refroidit correctement.	■ Nettoyez le filtre. (Le débit d'air est réduit lorsque le filtre est sale ou colmaté.)■ Contrôlez la température et ajustez la température définie en conséquence.Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil extérieur.L'admission ou la sortie d'air de l'appareil interieur est-elle bloquée?■ Une porte ou une fenêtre a-t-elle été laissée ouverte?
Lorsque l'opération de chauffage début, de l'air chaud n'est pas ex-pulsé immidiatement de l'appareil interieur.	■ De l'air chaud est expulsé uniquement lorsque l'appareil interieur est suffisamment chaud.
En mode de chauffage, le climatiseur s'accrote avant que la température définie pour la piece soit atteinte.	■ Lorsque la température extérieure est BASSE et l'humidité de l'air importante, du givre peut se former sur l'appareil extérieur. Dans ce cas, l'appareil extérieur procèle à une opération de dégivrage. Un fonctionnement normal de l'appareil devant débuter au bout de 10 minutes environ.
La direction du début d'air varie pendant l'opération ou la direction ne peut être définie.	■ En mode de refroidissement, les ailettes se placent automatiquement en position horizontale (basse) au bout d'une (1) heures lorsqu'une direction de début d'air BASSE (horizontale) est sélectionnée. Ceci évite la formation d'eau sur les ailettes et prévient tout suintement.■ En mode de chauffage, les ailettes se placent automatiquement en position horizontale lorsque la température du début d'air est BASSE oupendant le mode de dégivrage.
Lorsque la direction du début d'air est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminée avant de s'acceter sur la position souhaitée.	■ Lorsque la direction du début d'air est modifiée, les ailettes se placent sur la position déterminée après être passées par la position de base.
Un bruit d'eau qui ruisse ou plus rarement unSouffle peut être perçu.	■ Ces bruits peuvent être perçus lorsque le réfrigérant circule dans le climatiseur ou lorsque le flux du réfrigérant a été modifié.
Un craquement ou un grincement peut être perçu.	■ Ces bruits peuvent être perçus lorsque les pièces du climatiseur fronttent les ones contre les autres en raison de l'expansion et de la contraction qui résultat des variations de température.
La pièce a une odeur désagréable.	■ L'appareil interieur aspire de l'air qui contient des gaz produits par les murs, les moquettes et les meubles ainsi que des odeurs vehiculées par les vêtements, puis il les expulse à nouveau dans la piece.
Une buée ou vapeur blanche sort de l'appareil interieur.	■ Si la température interieure et l'humidité de l'air sont élevées, cette situation peut se produit en début d'opération.En mode de dégivrage, de l'air froid peut être expulsé et avoir l'apparance de la buée..

11. Guide de dépannage

En cas de problème:	Voici la solution. (L'appareil fonctionne normalement.)
De l'eau ou de la vapeur sort de l'appareil extérieur.	■ En mode de refroidissement, de l'eau peut se former et suinter des tuyaux et des raccords froids.■ En mode de chauffage, de l'eau peut se former et suinter de l'échangeur thermique.■ En mode de dégivrage, l'eau présente sur l'échangeur thermique s'évapore provoquant ainsi une émission de vapeur d'eau.
Le témoin de fonctionnement n'apparait pas sur l'écran de la télécommande.	■ Mettez l'appareil sous tension. Le signe "●" apparaitra sur l'écran de la télé-commande.
Le climatiseur ne fonctionne pas même lorsque l'on appuie sur le bouton ON/OFF. L'affichage du mode de fonctionnement disparait de la télécommande.	■ L'alimentation d'appareil interieur est-elle éteinte ? Allumez l'apparil.
Le signe "●" apparait sur l'écran de la télécommande.	■ Lors du contrôle centralisé, le signe "●" apparait sur l'écran de la télécommande et le fonctionnement du climatiseur ne peut être lancé ou arrêté à l'aide de la télécommande.
Lorsque le climatiseur est redémarré immédiatement après avoir été étient, son fonctionnement est bloqué même si la touche "ON/OFF" (Marche/Arrêt) est sollicitée.	■ Patientez trois minutes environ. (Le fonctionnement s'est arrêté pour protégger le climatiseur.)
Le climatiseur fonctionné sans que la touche "ON/OFF" (Marche/Arrêt) soit sollicitée.	■ La fonction de marche de la minuterie a-t-elle esté réglicée ?Appuyez sur la touche "ON/OFF" (Marche/Arrêt) pour l'arrêter.■ Le climatiseur est-il relié à une télécommande centralisée ?Veuillez consultier les personnes responsables du contrôle du climatiseur.■ Le signe "●" apparait-il sur l'écran de la télécommande ?Veuillez consultier les personnes responsables du contrôle du climatiseur.■ La fonction de recouvrement auto en cas de coupure d'électricité a-t-elle esté réglicée ?Appuyez sur la touche "ON/OFF" (Marche/Arrêt) pour l'arrêter.
Le climatiseur s'arrêté sans que la touche "ON/OFF" (Marche/Arrêt) soit sollicitée.	■ La fonction d'arrêt de la minuterie a-t-elle esté réglicée ?Appuyez sur la touche "ON/OFF" (Marche/Arrêt) pour relancer l'opération.■ Le climatiseur est-il relié à une télécommande centralisée ?Veuillez consultier les personnes responsables du contrôle du climatiseur.■ Le signe "●" apparait-il sur l'écran de la télécommande ?Veuillez consultier les personnes responsables du contrôle du climatiseur.
Le fonctionnement de la minuterie de la télécommande ne peut pas être réglié.	■ Les paramétrages de la minuterie sont-ils invalides ?Si la minuterie peut être régliée, les signes (WEEKLY, SIMPLE) ou (AU TO OFF) doivent apparaitre sur l'écran de la télécommande.
Le message "PLEASE WAIT" (VEUILLEZ PATIENTER) apparait sur l'écran de la télécommande.	■ Les paramétrages initiaux sont en cours d'exercution. Patientez 3 minutes environ.
Un code d'erreur apparait sur l'écran de la télécommande.	■ Les dispositifs de protection ont fonctionné pour protégger le climatiseur.■ N'essayez pas de réparer cet apparéil vous-même.Mettez l' apparéil hors tension immédiatement et consultez votre reven-deur. Vous devrez fournir au revendeur le nom du modele et les informations qui apparaissent sur l'écran de la télécommande.
Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.	■ A l'arrêt de l'opération de refroidissement, la pompe de vidange se met en marche puis s'arrêté. Patientez 3 minutes environ.
Le bruit perçu est supérieur aux caractéristiques sonores.	■ Le niveau sonore du fonctionnement en intéérieur est affecté par l'acoustique de la pièce en question, comme indiqued dans le tableau ci-dessous. Il sera plus élève que les caractéristiques sonres nominales, car ces dernières sont mesurées dans une pièce sans écho.
	Pèces représentant une absorption phonomique élevée Pèces représentant une absorption phonomique normale Pèces représentant une absorption phonomique faible
Exemples de pièce	Studio de radio-diffusion, salle de musique, etc. Salle de récep tion, entree d'hôtel, etc. Bureau, cham-bre d'hôtel
Niveaux sonores	3 à 7 dB 6 à 10 dB 9 à 13 dB
Rien n'apparait sur l'écran de la télécommande sans fil, l'écran est flou, ou l' apparéil interieur ne reçoit aucun signal sauf si la télécom-mande est éteinte.	■ Les piles sont faibles.Remplacez les piles et appuyez sur la touche "Reset" (Réinitialiser).■ Si rien n'apparait suite au replacement des piles, assurez-vous que les piles sont insérées conformément à la polarité indiquée (+,-).
Le témoin de fonctionnement situé près du récepteur de la télécommande sans fil sur l' apparéil interieur clignote.	■ La fonction d'auto-diagnostica fonctionné pour protégger le climatiseur.N'essayez pas de réparer cet apparéil vous-même.Mettez l' apparéil hors tension immédiatement et consultez votre revendeur. Veuillez fournir au revendeur le nom du modele.
L' apparéil interieur produit de l'air chaud de manière intermittente lor-sque le mode de chauffage est désactivé ou lorsque le mode de souf-flerie est activé.	■ Lorsqu'un autre apparéil interieur fonctionné en mode chauffage, la valve de contrôle s'ouvre et se refère réguérièment afin de maintainir la stabilité du système de climatisation. Cette opération s'arrête au bout d'un certain temps.Si cela provoquait une augmentation indésirable de la température, par exemple dans de petites pièces, suspendez temporairement le fonctionnement d' apparéil.

Série PKFY

Modèle		PKFY-P06NBMU-E	PKFY-P08NBMU-E	PKFY-P12NHMU-E	PKFY-P15NHMU-E	PKFY-P18NHMU-E
Alimentation de l'appareil		Monophasè 208/230V 60Hz
Capacité	Refroidissement <BTU/h>	6000	8000	12000	15000	18000
	Chauffage <BTU/h>	6700	9000	13500	17000	20000
Dimensions	Hauteur <inch>	11-5/8
	Largeur <inch>	32-1/8		35-3/8
	Profondeur <inch>	8-7/8		9-13/16
Poids net <lbs>		22		29
Débit de la soufflerie (Faible-Moyen2-Moyen1-Elevé)	SEC <CFM>	170-180-200-210		320-355-390	320-370-405	320-370-425
	HUMIDE <CFM>	160-170-180-190		290-320-350	290-335-365	290-335-380
Niveau de bruit (Faible-Moyen2-Moyen1-Elevé) <dB(A)>		32-33-35-36		34-38-42	34-38-42	36-41-45

Serie PCFY

Modèle		PCFY-P15NKMU-E	PCFY-P24NKMU-E	PCFY-P30NKMU-E	PCFY-P36NKMU-E
Alimentation de l'appareil		Monophasé 208/230V 60Hz
Capacité	Refroidissement <BTU/h>	15000	24000	30000	36000
	Chauffage <BTU/h>	17000	27000	34000	40000
Dimensions	Hauteur <inch>	9-1/16
	Largeur <inch>	37-13/16	50-3/8	63
	Profondeur <inch>	26-3/4
Poids net	<lbs>	53	71	79	84
Débit de la soufflierie (Faible-Moyen2-Moyen1-Elevé)	SEC <CFM>	350-390-420-460	490-530-570-640	710-780-880-990	740-850-950-1090
	HUMIDE <CFM>	330-370-400-440	470-500-540-610	670-740-840-940	700-810-900-1040
Niveau de bruit (Faible-Moyen2-Moyen1-Elevé)	<dB(A)>	29-32-34-36	31-33-35-37	34-37-40-43	36-39-42-44

Série PMFY

Modèle		PMFY-P06NBMU-E	PMFY-P08NBMU-E	PMFY-P12NBMU-E	PMFY-P15NBMU-E
Alimentation de l'appareil		Monophasé 208/230V 60Hz
Capacité	Refroidissement <BTU/h>	6000	8000	12000	15000
	Chauffage <BTU/h>	6700	9000	13500	17000
Dimensions (Grille)	Hauteur <inch>	9-1/16 (1-3/16)
	Largeur <inch>	33-5/8 (39-3/8)
	Profondeur <inch>	1/-9/16 (18-1/2)
Poids net (Grille)		31 (7)
Débit de la soufflierie(Faible-Moyen2-Moyen1-Elevé)	SEC <CFM>	230-250-280-300	250-280-300-320		270-300-340-370
	HUMIDE <CFM>	200-220-250-270	220-250-270-290		240-270-310-340
Niveau de bruit(Faible-Moyen2-Moyen1-Elevé)		27-30-33-35	32-34-36-37		33-35-37-39

1. La capacité de refroidissement/chauffage indique la valeur maximale lorsque l'appareil fonctionne dans les conditions suivantes.
   Refroidissement : apparéil intérieur 27^ DB, 81°F DB/19°C WB, 66°F WB, apparéil extérieur 35^ DB, 95°F DB
   Chauffage : apparéil intéérieur 20^ DB, 68^ DB, apparéil extérieur 7^ DB, 45^ DB/ 6^ WB, 43^ WB

Plage d'applications

La plage des températures de fonctionnement pour les appareils intérieurs et extérieurs de série Y est celle indiquée ci-dessous.

Precaution:

L'utilisation du climatiseur en dehors de cette plage de températures de fonctionnement et de taux d'humidité peut provoquer des dégats importants.

Mode	appareil intérieur	appareil extérieur
		PUHY
Refroidissement	15°C - 24°C WB, 59°F - 75°F WB	-5°C - 43°C DB, 23°F - 110°F DB
Chauffage	15°C - 27°C DB, 59°F - 81°F DB	-15°C - 15,5°C WB, 5°F - 60°F WB

Remarque:

Tant pour les apparciels interieurs qu'extérieurs, nous recommendons une utilisation avec un taux d'humidité relative compris entre 30 et 80% .

Avertissement:

Si le climatiseur fonctionne sans refroidir ou sans chauffer la piece (en fonction du modele), contacter le revendeur car il pourrait alors y avoir une fuite de gaz réfrigérant. Toujours demander au représentant du service technique s'il n'y a pas de fuite de réfrigerant après une intervention technique.

Le réfrigérant lié n dans le climatiseur est s ur et normalement il ne doit pas y avoir de fuite. Neanmoins, en cas de fuite à l'intérieur, si le gaz réfrigerant entre en contact avec la partie chauffante d'un chauffage a ventilation, d'un chauffage d'appoint, d'un poele, etc., il degagera des substances toxiques.
