Type de produit	Poêle à bois
Marque	INVICTA
Modèle	CUIR 900
Puissance nominale	15 kW
Rendement	73,8 %
Taux de CO	0,250 %
Température des fumées	223 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois sec (humidité < 20 %), bûches de 50 cm max
Masse de l'appareil	173 kg
Longueur max des bûches	61 cm
Dimensions des portes	H 700 mm, L 900 mm
Dimensions de la vitre	H 440 mm, L 635 mm
Distance latérale aux matériaux combustibles	8 cm (dont 5 cm d'isolant)
Distance au fond aux matériaux combustibles	13 cm (dont 5 cm d'isolant)
Diamètre de raccordement	180 mm intérieur / 200 mm extérieur
Type d'isolant	Laine de roche 50 mm, conductivité maxi 0,04 W/m°C, face aluminium côté foyer
Dépression recommandée	6 à 12 Pa
Pièces détachées et réparabilité	Liste complète des pièces avec références fournies dans la notice
Entretien	Ramonage régulier, vérification des joints, nettoyage du cendrier
Sécurité	Surfaces chaudes, utiliser un gant, ne pas surcharger, ne pas utiliser de combustibles liquides

FOIRE AUX QUESTIONS - CUIR 900 INVICTA

Comment allumer le poêle CUIR 900 ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois bien enflammé, chargez l'appareil avec du bois. Pour les premières utilisations, faites un feu modéré pour permettre une dilatation normale.

Quel type de bois utiliser ?

Utilisez uniquement du bois sec (humidité inférieure à 20 %) d'au moins 2 ans de coupe, comme le hêtre, le charme ou le chêne. Le sapin et les résineux sont interdits. Les bûches doivent mesurer au maximum 50 cm pour un fonctionnement normal.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de rechargement, puis les arrivées d'air primaire et secondaire. Appelez les pompiers (18). Ne tentez pas d'éteindre avec de l'eau.

Comment régler l'appareil pour une combustion lente ?

Utilisez une charge de 5 kg de bois dur non fendu de grand diamètre (supérieur à 16 cm). Fermez complètement le réglage d'allure (registre horizontal). Effectuez d'abord une mise en régime réduite, puis chargez sur un lit de braise à peine rougeoyant.

Quelle est la puissance nominale et comment l'obtenir ?

La puissance nominale est de 15 kW sous un tirage de 12 Pa. Chargez 5 kg de bois dur en deux demi-bûches, renouvelée toutes les 60 minutes, avec le réglage d'allure entrouvert à environ 30 %.

Comment entretenir le poêle ?

Après une longue période d'arrêt, vérifiez l'absence d'obstruction du conduit. Faites ramoner et vérifier l'appareil par un technicien compétent qui nettoiera complètement, vérifiera les jonctions et la position du déflecteur, et changera les pièces usées comme le joint de porte.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Latéralement : 8 cm (dont 5 cm d'isolant). Au fond : 13 cm (dont 5 cm d'isolant). L'isolant doit être de la laine de roche de 50 mm d'épaisseur avec une conductivité maxi de 0,04 W/m°C.

Peut-on utiliser des bûches de plus de 50 cm ?

La longueur maximale recommandée pour les bûches est de 50 cm pour le fonctionnement nominal. Cependant, la longueur maximale autorisée est de 61 cm pour le chargement en façade, mais cela peut réduire les performances.

Comment éviter les dépôts de bistre et goudron ?

Évitez le fonctionnement continu en allure lente, surtout par temps doux et avec du bois humide. Alternez les périodes de ralenti avec un fonctionnement à allure normale, et privilégiez de petites charges. Assurez-vous que le bois est bien sec.

Que faire si l'activité du feu baisse ?

Ouvrez la porte avec précaution, réorganisez la charge sur le lit de braise en piquant et déplaçant le bois avec un tisonnier, sans faire tomber de braise. Refermez la porte. L'activité reprend généralement après la fermeture.

MODE D'EMPLOI CUIR 900 INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	15 kW
Rendement	73.8 %
Taux de CO%	0.250 %
T° fumées	223 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois / bûches de 50 cm
Débit massique des fumées	24.0 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralément : 8.0 cm (dont 5 cm d'isolant)
	Au fond : 13.0 cm (dont 5 cm d'isolant)
(caracteristique de l'isolant: laine de roche épaisseeur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Caractéristiques de construction :

Masse de l'appareil	173 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 180 int ./200 ext. mm
Longueur maximal des bûches	61 cm - Chargement en façade

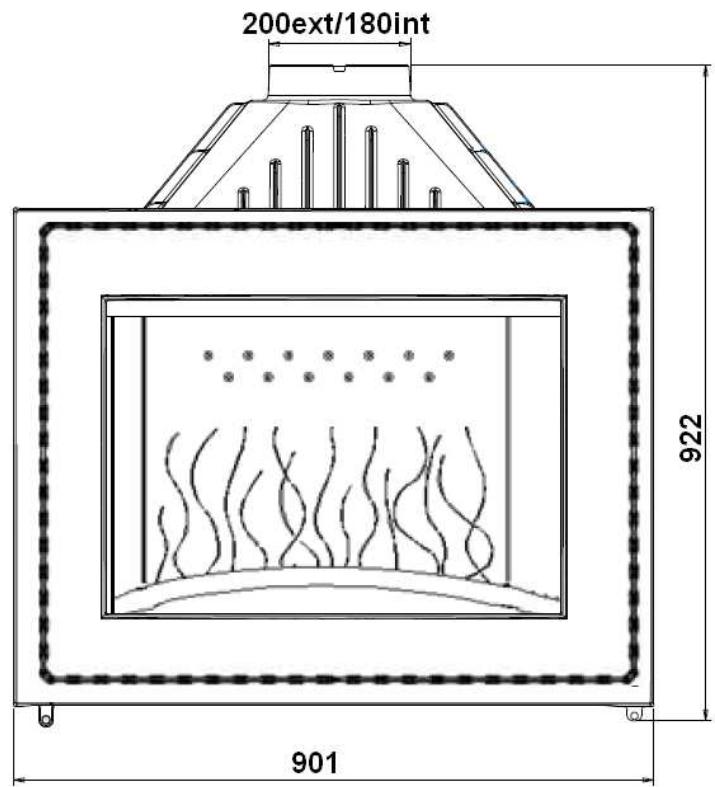

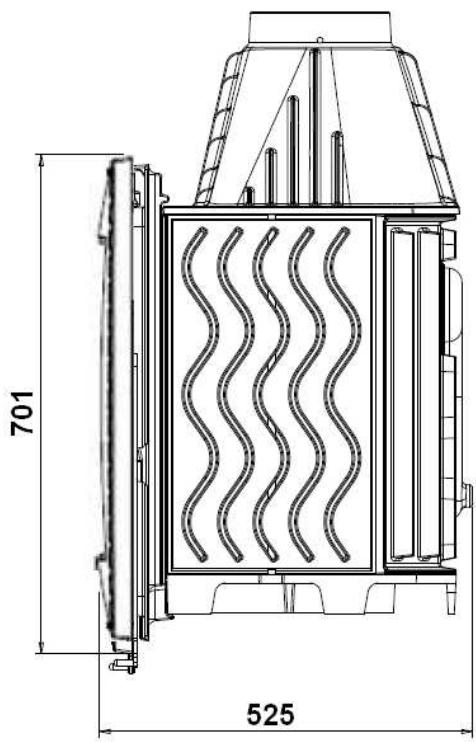

Encombrement	Voir schéma ci-dessus
Dimensions des portes	h 700 mm	lg 900 mm
Dimensions de la vitre	h 440 mm	lg 635 mm
Plaque signalétique	rivétée à l'arrêt du cendrier

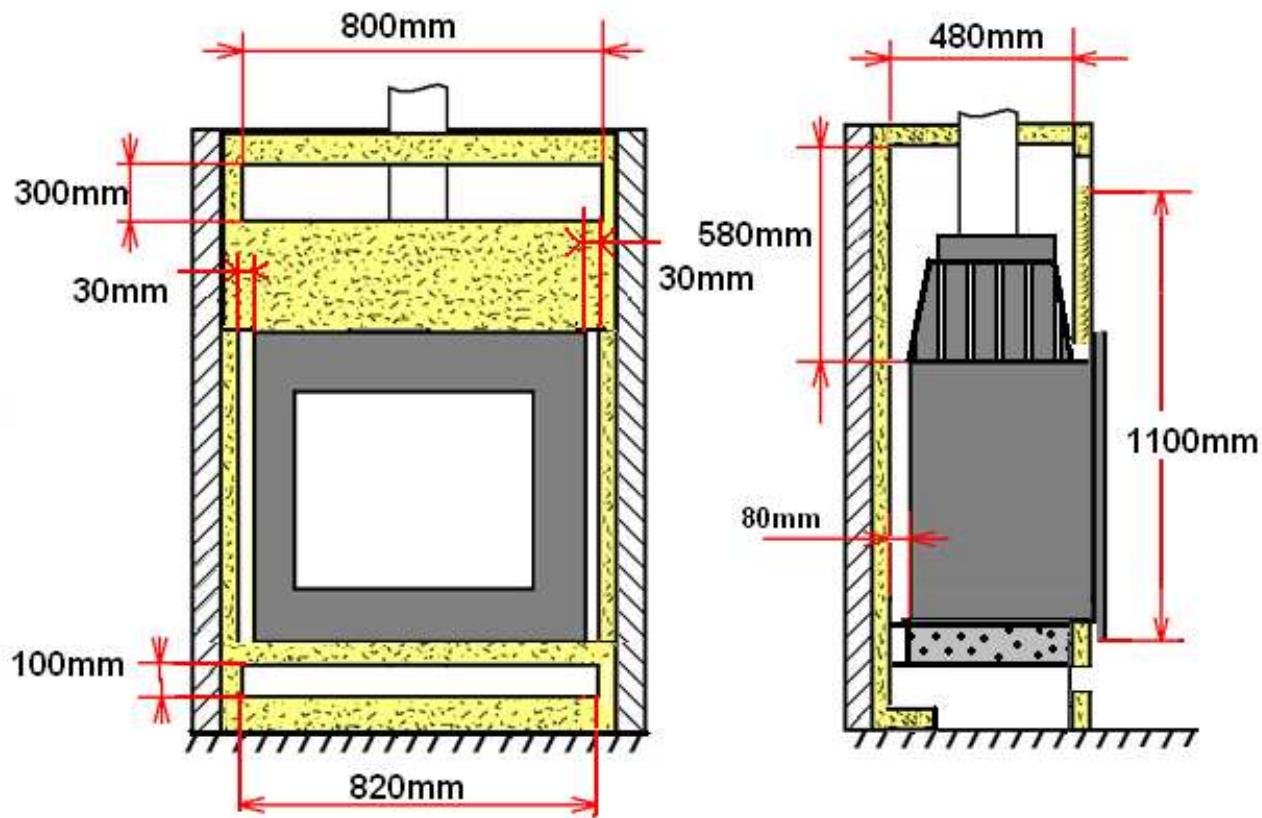

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissent l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

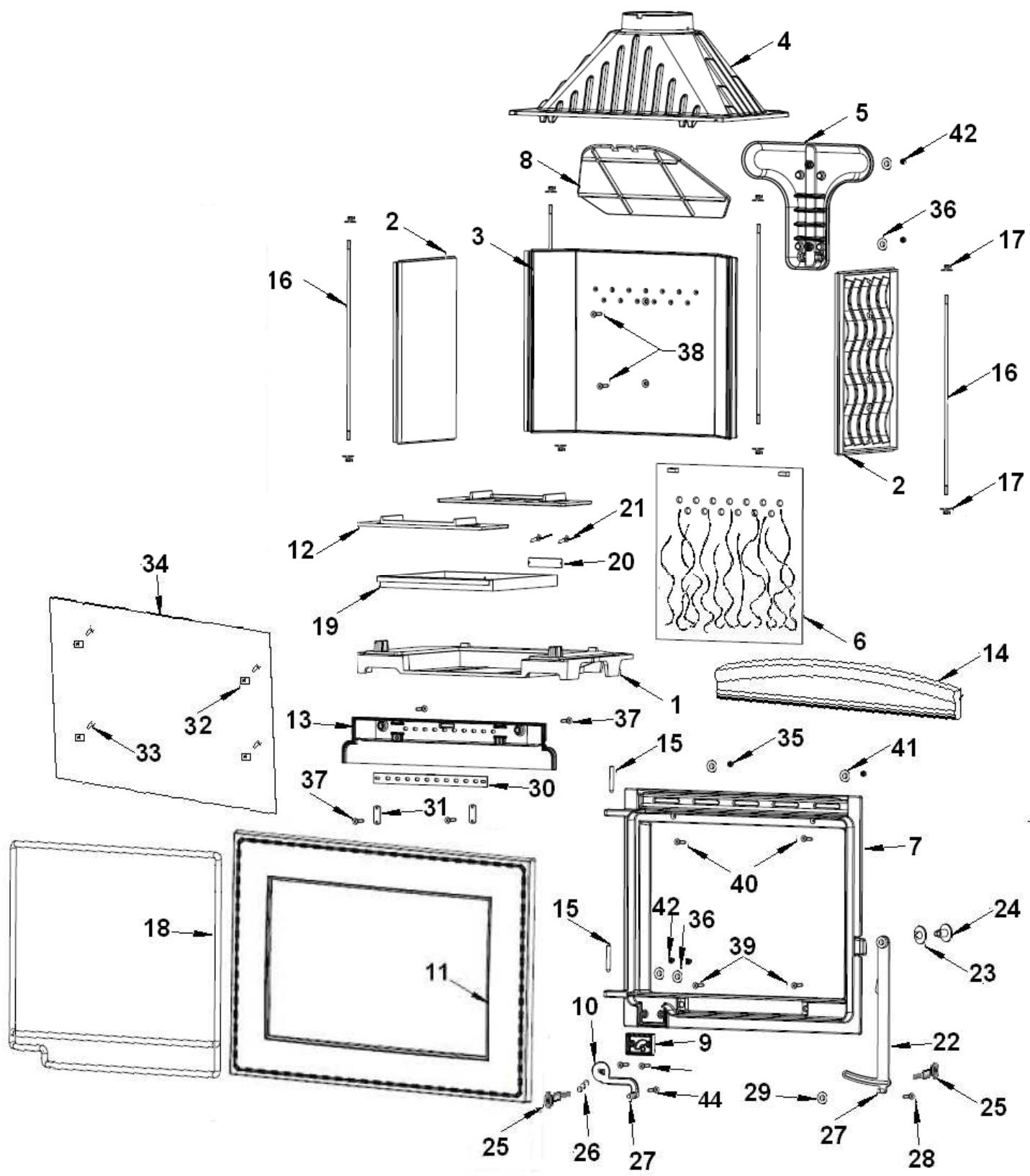

Référence

1 1 Socle FB60800850 2 2 Côté réversible FB60 800327 3 1 Fond arrière FB60 800148 4 1 Avaloir FB60800145 5 1 Collecteur FB60 800152 6 1 Tôle décor post-combustion FB60 800147 7 1 Façade FB60 800153 8 1 Déflecteur FB60 800156 9 1 Boîte primaire FB60 800151 10 1 Registre primaire FB60 800155 11 1 Porte-cuir FB60800140 12 2 Demi-grille foyer FB60 800854 13 1 Guide air FB60800150 14 1 Pare-bûches FB60800325 15 2 Axe de porte, goupille cannelée de 6x50 AV 6306500 16 4 Tirant de 8x560 AS 800276A 17 8 Ecrou embase M8 AV 7220080 18 1 Joint de porte 12, longueur 3.25 mètres AI 303012 19 1 Tiroir cendrier AT800102A 20 1 Plaque signalétique PS 6593 44 21 2 Rivet de 3x8 AV5203080 22 1 Poignée Flameo AT750120B 23 1 Rondelle onduflex diamètre 16mm AV4170171 24 1 Vis de poignée AS750122A 25 2 Vis de glissière AS750124C 26 1 ressort AS700230A 27 2 Bouton poignée inox pharos /flameo AS750120B 28 1 Vis FHC M 6x10 AV 8636100 29 1 Rondelle D7.1 laiton AV4100085 30 1 Registre secondaire Chamane AT610115A 31 2 Bride sedan 15 AT610112A 32 4 Attache de vous AS 700180A 33 4 Vis tête TCPZ M4x6 AV8644062 34 1 Vitre 664mm x 461mm x4mm AX186590A 35 2 Ecrou hexagonale de 8 AV7100080 36 4 Ecrou hexagonale de 6 AV7100060 37 4 Vis tête fraisée M6x20 AV8636200 38 2 Vis tête FHC fraisée M6x30 AV 8636300 39 2 Vis tête FHC fraisée de 8x30 AV 8638300 40 2 Vis tête FHC fraisée de 8x40 AV 8638400 41 2 Rondelle 8 AV4100080 42 4 Rondelle 6 AV4100060 43 2 Vis tête fendue M6x25 AV8606250 44 1 Vis FHC tuflock M6x 16 AV8636169

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits).

Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du démontage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage: placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).
• Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5kg, sous forme de 2 demies buches de bois dur (soit une buche fendue en deux partie), renouvelée toutes les 60 minutes, avec le réglage d'allure légèrement entrouvert (environ 30% : voir schéma ci après). Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 5kg constituée de 1 buche de bois dur non fendue de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, sur tout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• Alterner les périodes de ralenti par des retours en fonctionnement à allure normale. Privilégier une utilisation avec de petites charges.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre de réglage d'allure: ce registre est utilisé pour moduler l'allure de l'appareil entre "allure normale" et la "combustion lente". Une fois l'appareil allumé, ne pas aller au-delà de la position "allure normale" correspondant à une ouverture de 30 %.
• Registre d'allumage: L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
• Registre d'air secondaire (situé à l'arrière de la porte) : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre.

L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.

Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'ordinateur.

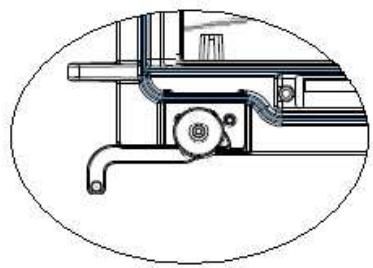

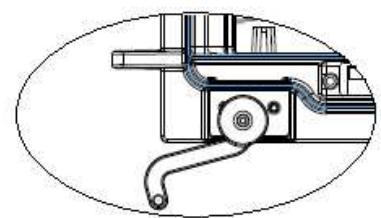

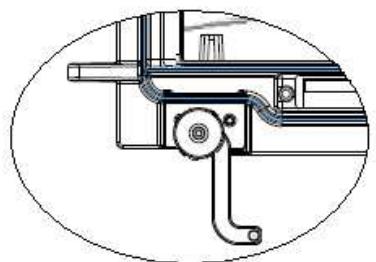

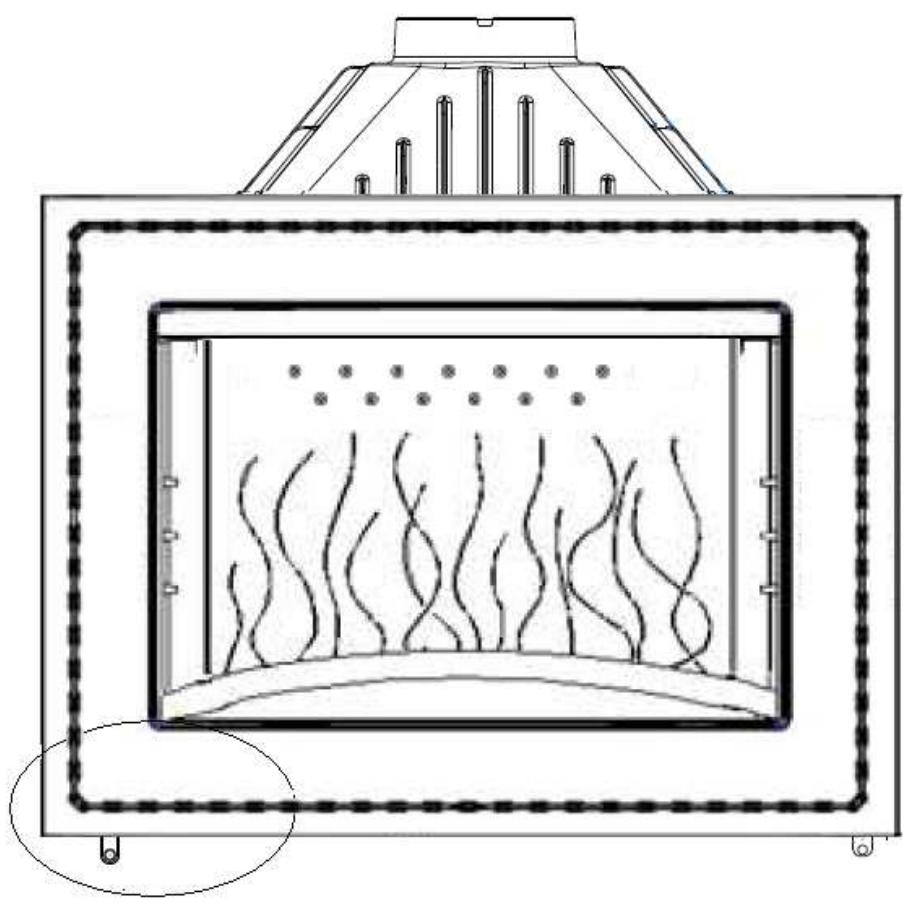

REGISTRE PRIMAIRE : situé en bas à gauche de la porte

Allure normale Registre incliné 10^

Position d'allumage Registre vertical

Allure Réduite Registre horizontal

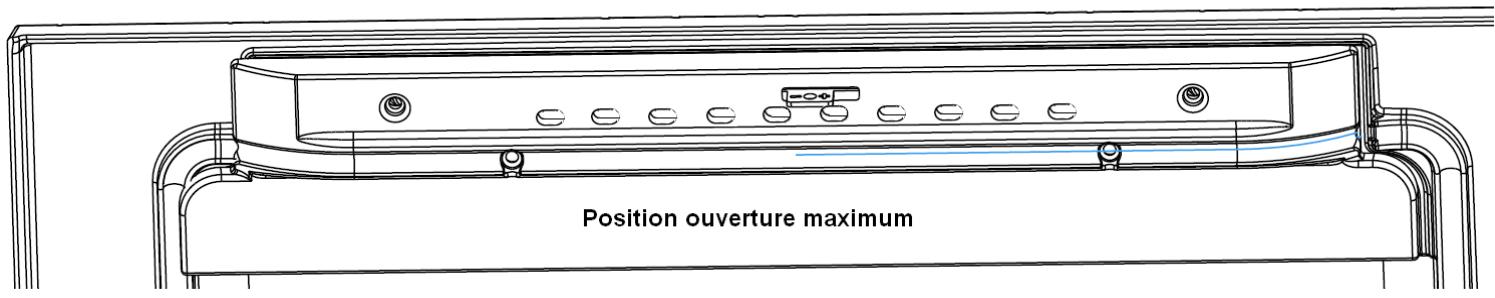

Registre secondaire : situé à l'arrière de la porte

Registre complètement à gauche

Registre complètement à droite

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avoir et maintenu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages.
• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
