CH TI POELE - Poêle INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	INVICTA
Modèle	CH TI POELE
Puissance nominale	8 kW
Rendement	75 %
Combustible recommandé	Bois (charme), bûches de 50 cm
Mode de fonctionnement	Continu et Intermittent
Température des fumées	261 °C
Taux de CO	0,3 %
Débit massique des fumées	10,76 g/s
Encombrement (H x L x P)	620 x 676 x 459,5 mm
Poids	122 kg
Diamètre de raccordement fumée	150 mm
Distance de sécurité aux matériaux combustibles	80 cm
Distance de sécurité aux matériaux incombustibles	15 cm
Protection du sol requise	Dalle béton 100 x 100 x 4,5 cm avec face réfléchissante
Dimensions de la vitre	190 x 460 mm
Dimensions de la porte	312 x 554 mm
Pièces détachées disponibles	Oui (liste complète en notice)
Largeur utile de chargement	50 cm (chargement façade)
Réglage d'air primaire	Registre d'allure (bas de façade)
Réglage d'air secondaire	Registre d'air secondaire (haut de façade)

FOIRE AUX QUESTIONS - CH TI POELE INVICTA

Quelle est la puissance nominale du poêle CH TI POELE ?

La puissance nominale est de 8 kW, avec un rendement de 75 %.

Quel combustible utiliser ?

Utilisez du bois dur (charme) en bûches de 50 cm de longueur maximum. Évitez le bois humide ou les bois résineux.

Comment allumer le poêle ?

Placez du papier froissé et du petit bois sec sur la grille, enflammez, fermez la porte et ouvrez entièrement le registre d'allumage. Après embrasement, chargez normalement.

Pourquoi y a-t-il une odeur de peinture lors des premières utilisations ?

C'est normal : la peinture chauffe pour la première fois. Aérez la pièce ou effectuez une première chauffe à l'extérieur avant installation.

Quelles sont les distances de sécurité à respecter ?

Respectez 80 cm par rapport aux matériaux combustibles et 15 cm par rapport aux matériaux incombustibles.

Comment régler l'air pour une combustion optimale ?

Le registre d'air secondaire doit rester ouvert à 100 %. Utilisez le registre d'allure (bas) pour ajuster la puissance : position normale pour feu vif, fermé pour combustion lente.

Quelle est la différence entre fonctionnement continu et intermittent ?

En intermittent, rechargez toutes les heures avec 2,5 kg de bois. En continu, chargez 8 kg toutes les 3 heures pour une puissance réduite sur 10 heures.

Que faire si la combustion ralentit ?

Ouvrez la porte avec précaution, réorganisez les bûches sur la braise avec un tisonnier, puis refermez. L'activité reprend généralement après fermeture.

Comment entretenir le poêle ?

Nettoyez régulièrement la vitre avec un produit adapté, videz le cendrier sans obstruer les trous d'air, et faites ramoner le conduit chaque année.

Où trouver des pièces de rechange ?

La notice liste toutes les pièces avec leurs références (ex: FB610155 pour les pieds). Contactez votre revendeur ou le fabricant INVICTA pour commander.

MODE D'EMPLOI CH TI POELE INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil

Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :

Puisance nominale	8 kW
Rendement	75 %
Taux de CO%	0.3 %
T° fumées	261°C
Mode de fonctionnement	Continu et Intermittent
Combustible recommends	Bois (charme) / bûches de 50 cm
Débit massique des fumées	10.76 g/s
Protection du sol : placer l'appareil sur une dalle en béton de largeur 100 cm, longueur 100 cm, épaissieur 45mm recouverte d'une face réfléchissante côté appareil ( plaque métallique type inox, ou face céramiséée brillante), l'apparéil étant placé au centre de cette dalle. Distance minimale à respecter par rapport aux materiaux combustibles adjacents : 80 cm Distance minimale à respecter par rapport aux materiaux incombustibles adjacents : 15 cm

Masse de l'appareil	122 kg
Raccordement au conduit de fumée par une des buses situées sur le dessus ou à l'arrière de l'appareil	diamètre 150 mm
largeur utile pour le chargement des buches	50 cm - Chargement façade

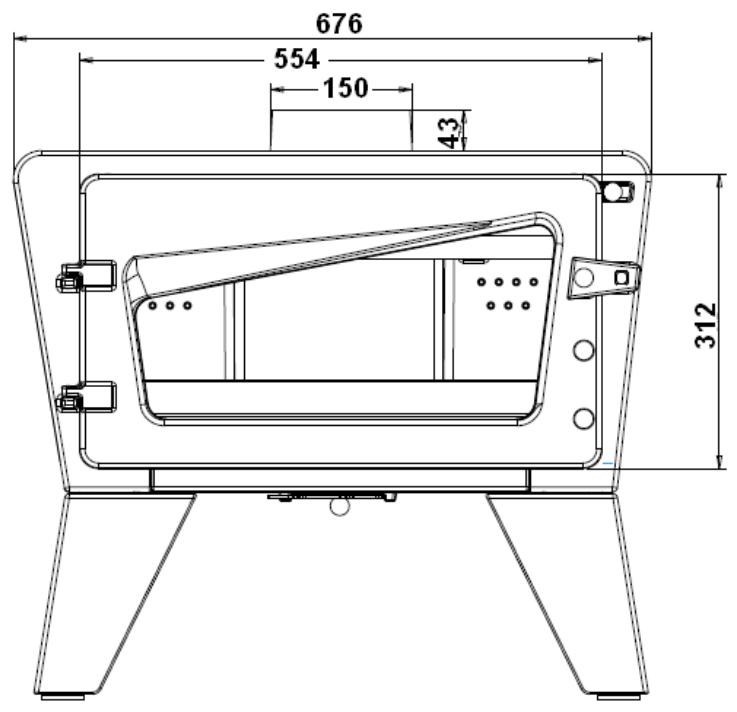

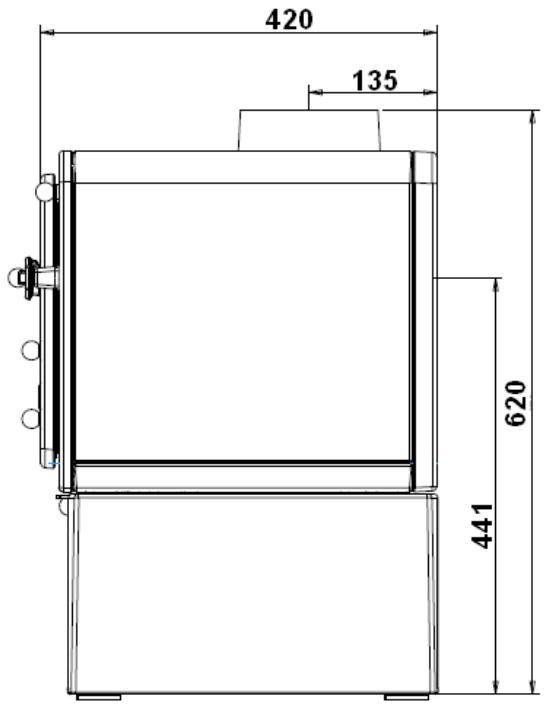

Encombrement	h 620 mm	lg 676 mm	prof 459.5 mm
Dimensions hors buse (horizontal et vertical)	h 577 mm		prof 419.5 mm
Dimensions de la porte	h 312 mm		lg 554 mm
Dimensions de la vitre	h 190 mm		lg 460 mm
Plaque signalétique	rivétée à l'arrête du cendrier

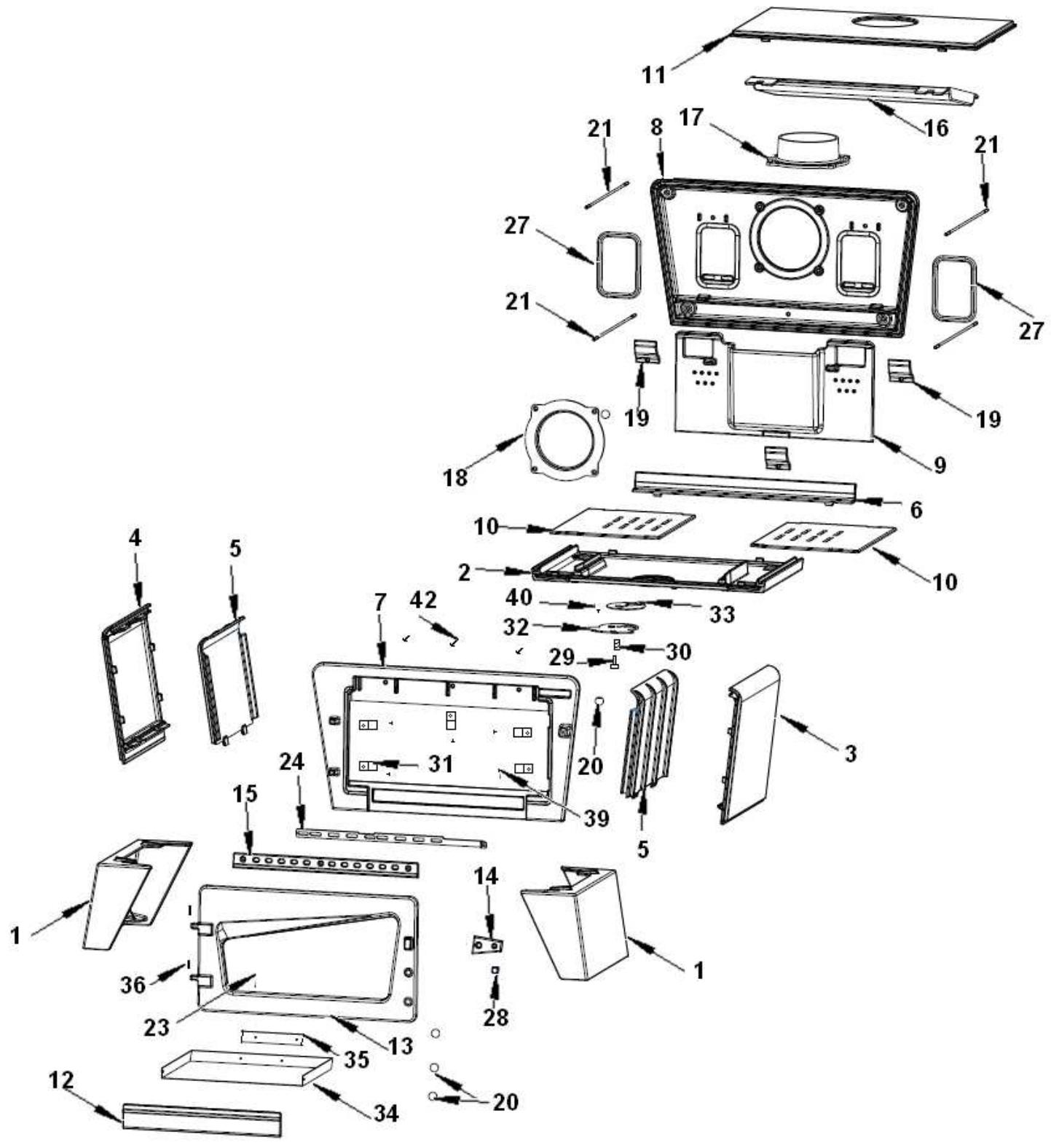

Repère	Nbr	Désignation	Référence
1	2	pied	FB610155
2	1	socle	FB610156
3	1	coté droit	FB610157
4	1	coté gauche	FB610158
5	2	double parois	FB610159
6	1	chenet	FB610160
7	1	façade	FB610161
8	1	Fond arrêté	FB610162
9	1	taque	FB610163
10	2	demi-grille	FB610164
11	1	dessus	FB610165
12	1	façade cendrier	FB610166
13	1	porte	FB610167
14	1	loquet	FB610168
15	1	Guide air	FB610169
16	1	déflecteur	FB610170
17	1	buse de 150	FB610271
18	1	tampon de 150	FB610272
19	3	crochet de taque	FB60750110
20	5	bouton bakélite sphère	AV1006201
21	4	tirant	AS610102
22	4	écrou borgne M6	AV7140060
23	1	vitre	AX606167
24	1	registre secondaire	AT610106
25	1	joint thermocorde D8 de porte	AI303008
26	1	joint thermocorde D5 de façade cendrier	AI303005
27	1	joint thermocorde D12 de taque	AI303012
28	1	vis décolletée de loquet	AS750251
29	1	vis de registre	AS750123C
30	1	ressort	AS750125A
31	5	clams	AS700180
32	1	registre poèle pharos	AT610350
33	1	tôle d'appui poèle pharos	AT610351
34	1	tôle de cendrier	AT700108A
35	1	Plaque signalétique chauffage	AT616744
36	2	goupille lisse D5 Lg 30	AV6325300
37	2	Rivet D5 x 16 brut	AV5205160
38	2	Rivet D3 x 8 brut	AV5203080
39	5	VAM TCPZ M04 x 06 ZNCL.4.8	AV8644062
40	5	VAM fhc M6 x 10 brut cl. 10,9	AV8636100
41	11	VAM fhc M6 x 16 brut cl. 10,9	AV8636160
42	3	VAM fhc M6 x 300 brut cl. 10,9	AV8636300
43	7	Ecrou EMBC M06 brut	AV7220060
44	1	Ecrou HU M08 brut cl.8	AV7100080
45	3	Ecrou HU M06 brut cl.8	AV7100060
46	1	Rondelle L M08 brut	AV4110080
47	7	Rondelle M M06 brut	AV4100060

Précaution au moment de la mise en service.

Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air (voir fig. 2). Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).

Fonctionnement intermittent et continu :

Le fonctionnement "Intermittent" nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.

L'appareil peut également assurer un fonctionnement "Continu" quand les contraintes de l'interruittance ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d'une durée de 10 heures est possible.

• Puissance Nominale : en “Intermittent” elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2.5 kg, sous forme de 1 demie bûche de bois dur (issu d'une bûche fendue en 2), renouvelée toutes les 60 minutes, avec le réglage d'allure en position “allure normale” (ouverture à 10 % voir fig 1). En “Continu” la charge est portée à 8 kg en 2 bûches, pour un renouvellement toutes les 3 heures.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 8 kg constituée de 1 buchs de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 10 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Organes de réglages :

Utiliser systématiquement la “main froide” fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre de réglage d'allure (voir fig.1 page 6) (situé en bas de la façade) : ce registre est utilisé pour modifier l'allure de l'appareil entre "la position d'allure normale" et la "combustion lente".
• Registre d'allumage: (voir fig.2 page 6) L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
• Registre d'air secondaire (voir fig.3 page 6) (situé en haut de la façade) : Ce registre doit rester ouvert à 100% pour obtenir un fonctionnement performant et une combustion propre.

L'action de fermeture (en dehors de 100 %) de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci-avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.

Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.

Réglage du registre d'allure :

(Fig.1)

(Fig.2)

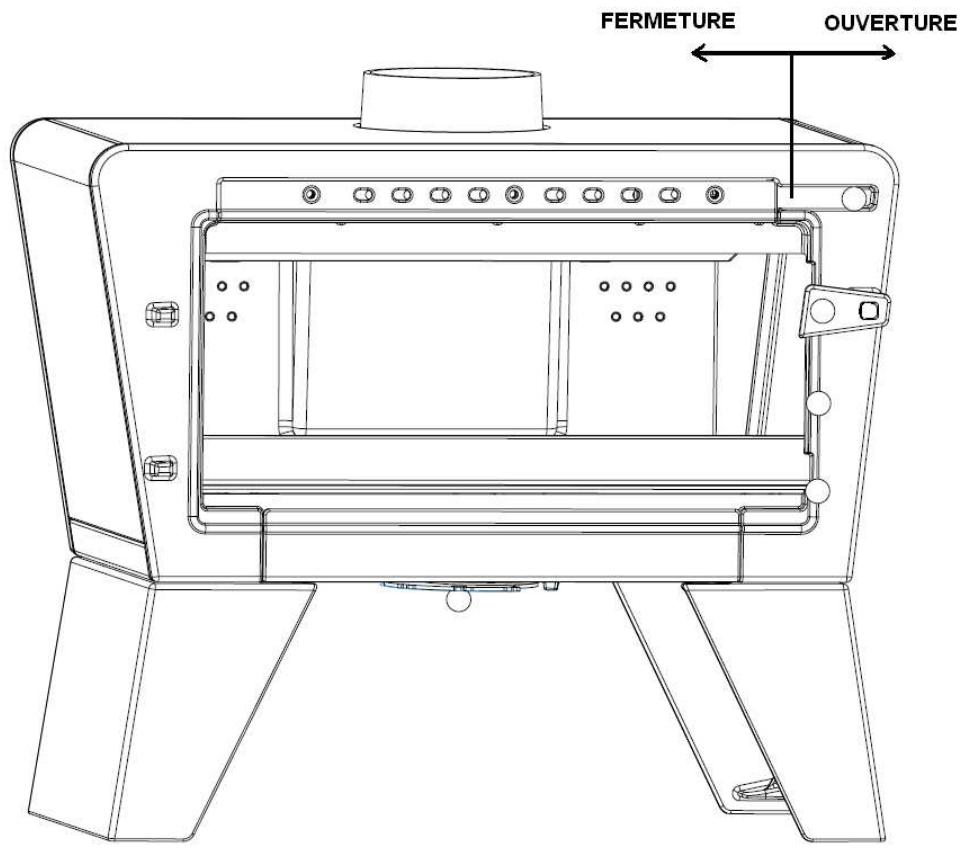

Registre d'air secondaire (Fig.3):
