CAROLO - Poêle INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	INVICTA
Modèle	CAROLO
Puissance nominale	10 kW
Rendement	78,3 %
Taux de CO	0,28 %
Température des fumées	261 °C
Combustible	Bois / bûches de 50 cm
Mode de fonctionnement	Continu et intermittent
Dimensions (H x L x P)	690 x 620 x 439 mm
Poids	116 kg
Diamètre de raccordement	150 mm
Largeur utile de chargement	56 cm
Protection du sol requise	Dalle béton 100x100x4,5 cm avec face réfléchissante
Distance minimale aux matériaux combustibles	80 cm
Distance minimale aux matériaux incombustibles	15 cm
Organes de réglage	Registre d'allure, registre d'air secondaire, registre d'allumage
Pièces détachées	Liste complète dans la notice (ex: grille, déflecteur, vitre, etc.)
Entretien	Nettoyage régulier, ramonage annuel
Sécurité	Utiliser la main froide, respecter les distances

FOIRE AUX QUESTIONS - CAROLO INVICTA

Comment allumer le poêle CAROLO ?

Placez du papier froissé et du petit bois sec sur la grille. Enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air (position allumage). Une fois bien enflammé, chargez l'appareil. Les premières heures, faites un feu modéré.

Quel type de bois utiliser ?

Utilisez des bûches de bois dur non refendues de 50 cm de longueur maximum. Évitez le bois humide ou résineux pour un fonctionnement optimal.

Quelle est la puissance nominale du poêle ?

La puissance nominale est de 10 kW en fonctionnement intermittent avec un rendement de 78,3 %.

Comment régler l'arrivée d'air ?

Utilisez le registre d'allure situé en bas de l'appareil pour passer de {{allure normale}} à {{combustion lente}}. Le registre d'air secondaire (en haut) doit rester ouvert sauf en cas de tirage trop élevé.

Quelles sont les distances de sécurité à respecter ?

Respectez une distance minimale de 80 cm par rapport aux matériaux combustibles et 15 cm par rapport aux matériaux incombustibles.

Comment nettoyer la vitre ?

Nettoyez la vitre avec un produit adapté ou un chiffon humide une fois l'appareil refroidi. Évitez les produits abrasifs.

Peut-on faire fonctionner le poêle en continu ?

Oui, en mode continu, une charge de 10 kg de bois permet une combustion lente jusqu'à 10 heures à puissance réduite.

Que faire en cas de baisse d'activité du feu ?

Ouvrez la porte avec précaution, réorganisez les bûches sur la braise à l'aide d'un tisonnier, puis refermez. L'activité reprend généralement aussitôt.

Où se trouve la plaque signalétique ?

La plaque signalétique est rivetée sur l'arête du cendrier.

Quel est le diamètre de raccordement au conduit ?

Le raccordement se fait par une buse de 150 mm de diamètre située à l'arrière de l'appareil.

MODE D'EMPLOI CAROLO INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil

Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 :

Puisance nominale	10 kW
Rendement	78.3 %
Taux de CO%	0.28 %
T° fumées	261°C
Mode de fonctionnement	Continu et Intermittent
Combustible commandé	Bois / bûches de 50 cm
Débit massique des fumées	10.76 g/s
Protection du sol : placer l'appareil sur une dalle en béton de largeur 100 cm, longueur 100 cm, épaissier 45mm recouverte d'une face réfléchissante côteten applaire ( plaque métallique type inox, ou face céramisé brillante), l'applièt étant placé au centre de cette dalle.Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 80 cmDistance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

Caractéristiques de construction :

Masse de l'appareil	116 kg

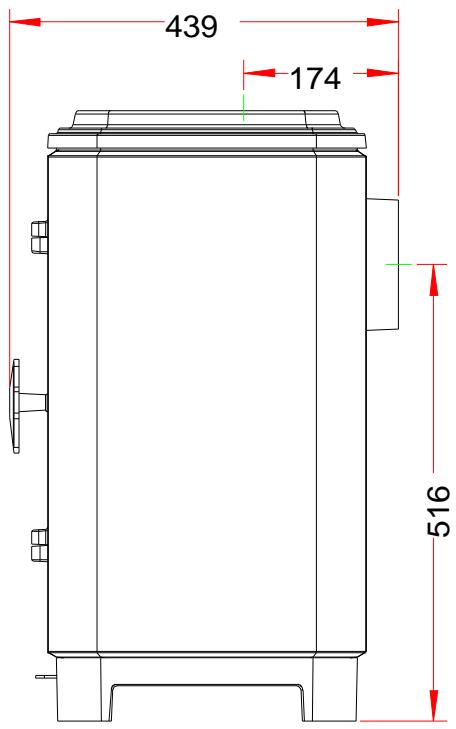

Raccordement au conduit de fumée par la buse située sur le fond de l'appareil	diamètre 150 mm
largeur utile pour le chargement des bûches	56 cm - Chargement en façade

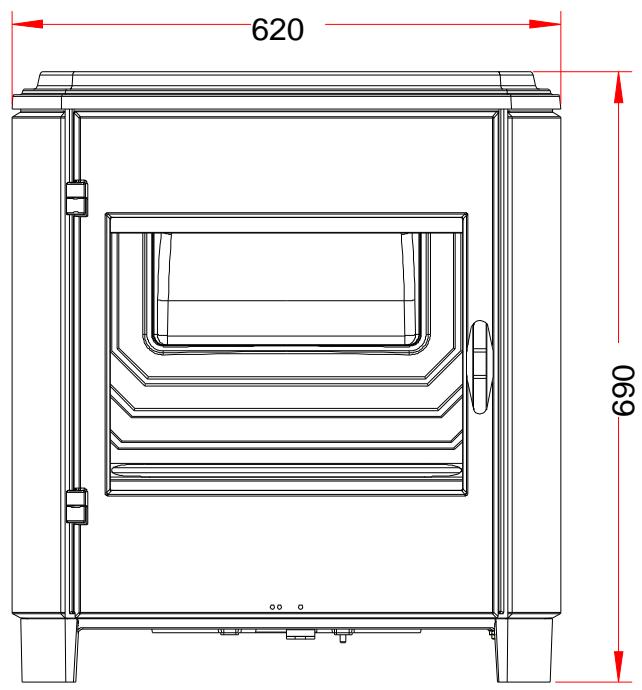

Encombrement	h 690 mm	lg 620 mm	prof 439 mm
Dimensions de la porte	h 572 mm		lg 488 mm
Dimensions de la vitre	h 321 mm		lg 411 mm
Plaque signalétique	rivétée à l'arrête du cendrier

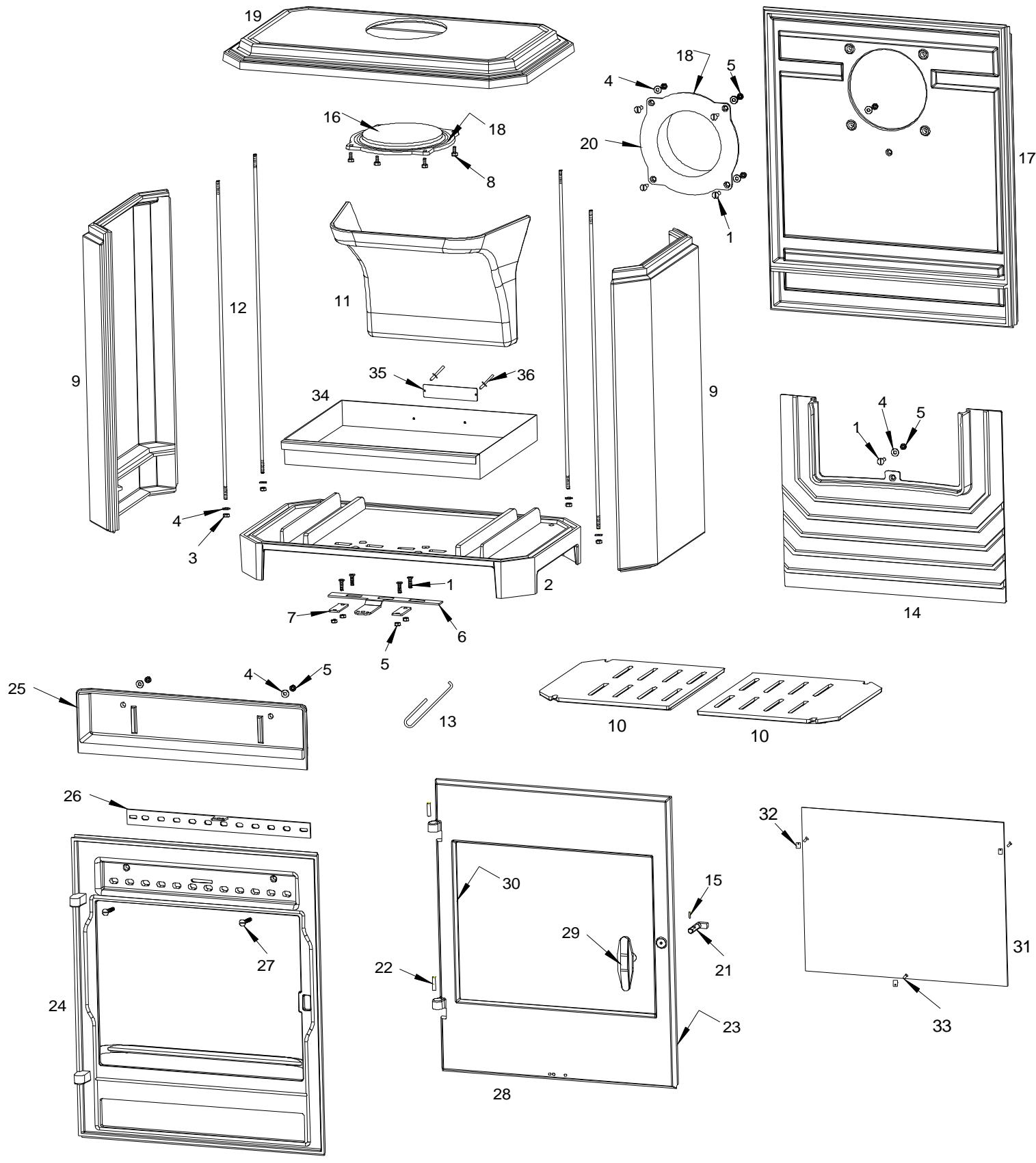

Poèle CAROLO

Repère	Nbr	Désignation	Référence
1	9	Vis à tête faisée pozy de 6x20	AV 8656200
2	1	Socle	FB 610610
3	4	Ecrou de 6 autofreiné	AV 7040060
4	11	Rondelle de 6	AV 4100060
5	11	Ecrou de 6	AV 7100060
6	1	Registre d'air primaire	AT 610113A
7	2	Bride de registre	AT 610112A
8	4	Vis à tête faisée fendue de 6x10	AV 8606100
9	2	Côté	FB 610614
10	2	Demi grille	FB 610618
11	1	Déflecteur	FB 610438
12	4	Tirants	AS 610157A
13	1	Main froide	AS 800255
14	1	Taque décor	FB 610617
15	1	Vis sans tête de 6x8	AV 8706080
16	1	Tampon	FB 610228
17	1	Fond	FB 610611
18	2	Joint thermocorde Ø5 de 0.57 mètres	AI 303005
19	1	Dessus	FB 610612
20	1	Buse Ø150mm	FB610271
21	1	Mentonet de fermeture	AS 95121B
22	2	Goupille cannelée 5x30	AV 6305300
23	1	Joint thermocorde Ø8 de 2,3 mètres	AI 303008
24	1	Façade	FB 610615
25	1	Guide d'air	FB 610616
26	1	Registre d'air secondaire	AT 610115A
27	2	Vis faisée hexagonale creuse de 6x30	AV 8636300
28	1	Porte	FB 610620
29	1	Poignée de porte	FB 610621
30	1	Joint de vitre de 1.478 mètres	AI 302001
31	1	Vitre	AX 601624A
32	3	Attaches de vitre	AS 700262
33	3	Vis à tête cylindrique pozy de 4x8	AV 8644080
34	1	Tiroir dendrier	AT 610104A
35	1	Plaque signalétique	PS 616244
36	2	Rivets de 3x8	AV 5203080

Vérification avant mise en service.

Vérifier que la sole, qui assure l'étanchéité du fond du poêle, est convenablement positionnée dans son logement : elle doit assurer une fermeture parfaitement étanche.

Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.

Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air (« Position allumage »). Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).

Fonctionnement intermittent et continu :

Le fonctionnement "Intermittent" nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.

L'appareil peut également assurer un fonctionnement "Continu" quand les contraintes de l'interruittance ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d'une durée de 10 heures est possible.

Puissance Nominale: en "Intermittent" elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3.5kg - sous forme de 2 buches de bois dur non refendues, renouvelée toutes les 60 minutes, avec le réglage d'allure ouvert à la position "allure normale". En "Continu" la charge est portée à 10kg en 2 buches de bois dur non refendues, pour un renouvellement toutes les 3 heures.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Il s'accompagne d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piqueage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 10kg constituée de 2 buches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure (« Position allure réduite »). Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

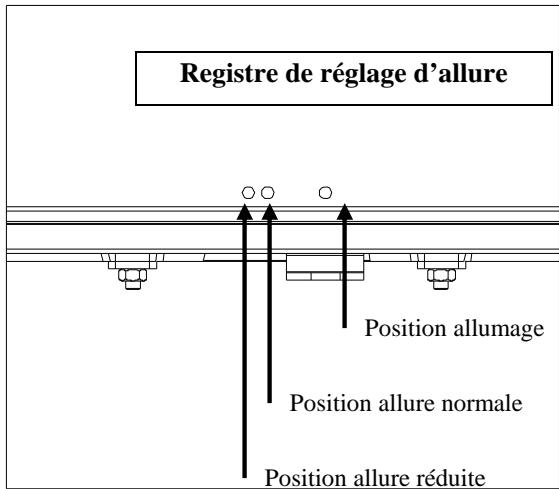

• Registre de réglage d'allure : ce registre, situé au bas de l'appareil, est utilisé pour modifier l'allure de l'appareil entre "allure normale" et la "combustion lente". Les positions de réglages sont détaillées ci-après.
• Registre d'allumage : L'action sur le registre de réglage d'allure, au-delà de la position 'allure normale', permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
• Registre d'air secondaire : Ce registre, situé au-dessus de l'appareil, doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre. L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommendés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.
