Type de produit	Poêle à bois
Marque	INVICTA
Modèle	CARO VERTICAL
Puissance nominale	16 kW
Rendement énergétique	71,4 %
Taux de CO	0,220 %
Température des fumées	302 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois (bûches jusqu'à 51 cm, humidité < 20 %)
Masse de l'appareil	205 kg
Diamètre de raccordement	230 mm (dessus)
Dimensions de la porte	Hauteur 803 mm, Largeur 702 mm
Dimensions de la vitre	Hauteur 580 mm, Largeur 478 mm
Distance latérale aux matériaux combustibles	6,5 cm (dont 5 cm d'isolant)
Distance au fond	11,5 cm (dont 5 cm d'isolant)
Isolant	Laine de roche 5 cm, conductivité ≤ 0,04 W/m°C
Registre primaire	En façade, pour réglage d'allure
Registre secondaire	En haut de façade, pour tirage
Tiroir cendrier	Inclus, à garder fermé sauf décendrage
Chargement	Façade
Dépression recommandée	6 à 12 Pa
Entretien	Ramonage annuel, vérification des joints
Sécurité	Surfaces chaudes, ne pas surcharger, ne pas brûler de déchets

FOIRE AUX QUESTIONS - CARO VERTICAL INVICTA

Comment allumer le poêle CARO VERTICAL ?

Placez du papier froissé et du petit bois sec sur la grille, enflammez, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez l'appareil. Les premières heures, faites un feu modéré pour la dilatation.

Quel type de bois utiliser ?

Utilisez du bois sec (humidité inférieure à 20 %), idéalement du hêtre, charme ou chêne avec un séchage d'au moins 2 ans. Les résineux (sapin) sont interdits. Longueur max des bûches : 51 cm.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Latéralement : 6,5 cm (dont 5 cm d'isolant). Au fond : 11,5 cm (dont 5 cm d'isolant). L'isolant doit être de la laine de roche de 5 cm d'épaisseur avec une conductivité maxi de 0,04 W/m°C.

Comment régler la puissance du poêle ?

Utilisez le registre primaire (façade) pour passer de l'allure normale à la combustion lente. Ne dépassez pas 30 % d'ouverture après allumage. Le registre secondaire (haut) reste généralement ouvert sauf tirage excessif.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de rechargement, puis les arrivées d'air primaire et secondaire. Contactez les pompiers (18). Ne tentez pas d'éteindre avec de l'eau.

À quelle fréquence nettoyer le poêle ?

Un ramonage professionnel annuel du conduit est recommandé. Profitez-en pour faire vérifier l'ensemble de l'appareil, notamment les joints de porte et le déflecteur.

Puis-je brûler du bois humide ou des déchets ?

Non, le bois humide (plus de 20 % d'humidité) encrasse l'appareil et réduit le rendement. Il est interdit d'utiliser des combustibles liquides ou des déchets. Cela peut endommager le poêle et provoquer des dépôts de goudron.

Comment ouvrir la porte en toute sécurité ?

Utilisez le gant anti-chaleur fourni. Ouvrez lentement pour éviter les refoulements de fumée. Si une ventilation mécanique est en marche, arrêtez-la avant l'ouverture.

Que faire si la vitre noircit ou que le feu a du mal à reprendre ?

Un noircissement peut venir d'un bois humide ou d'une combustion incomplète. Nettoyez la vitre avec un produit adapté. Pour relancer le feu, ouvrez la porte, réorganisez les bûches sur la braise avec un tisonnier, puis refermez.

Où trouver les pièces de rechange pour le CARO VERTICAL ?

Les pièces détachées sont listées dans la notice avec leurs références (ex : porte, grille, déflecteur). Contactez votre revendeur INVICTA ou un service agréé pour commander. Vérifiez la compatibilité via le dessin d'explosion.

MODE D'EMPLOI CARO VERTICAL INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil. Caractéristiques suivant EN 13229 :

Puisance nominale	16 kW
Rendement	71.4%
Taux de CO%	0.220%
T° fumées	302°C
Mode de fonctionnement	Continu
Combustible recommends	Bois / bûches de 50 cm
Débit massique des fumées	21.65 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralent : 6.5 cm (dont 5 cm d'isolant)
	Au fond : 11.5 cm (dont 5cm d'isolant)
(caracteristique de l'isolant: laine de roche épaissee 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	205 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 230 mm
Longueur maximale des bûches	51 cm - Chargement en façade

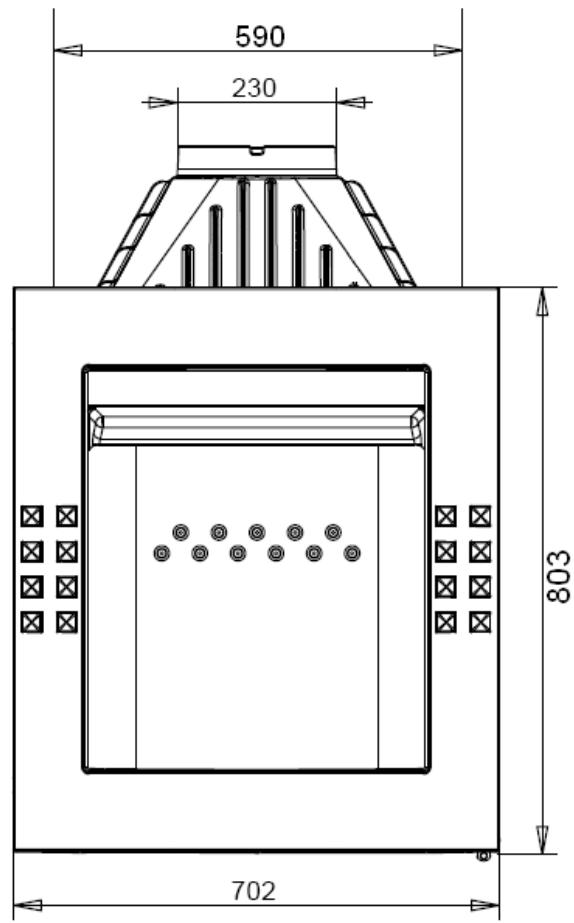

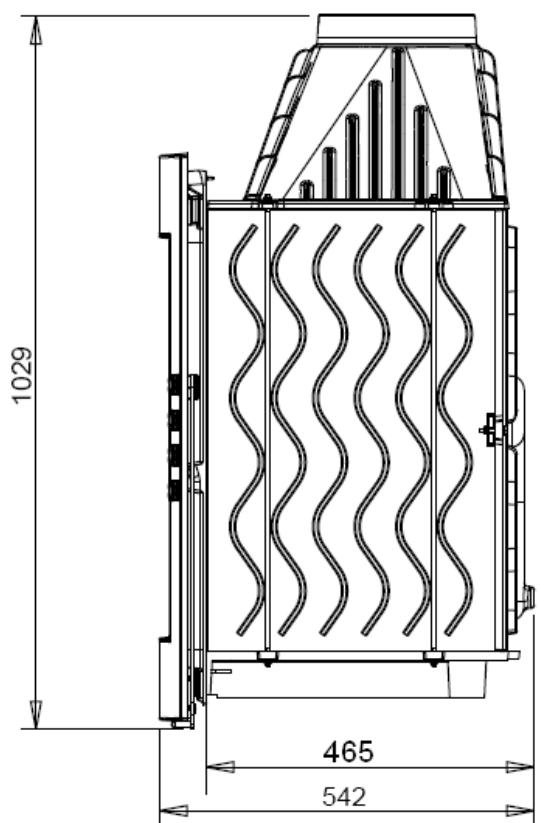

Encombrement du foyer	Voir schéma ci-dessus
Dimensions de la porte	h 803 mm	Lg 702 mm
Vision du feu	H580 mm	lg 478 mm
Plaque signalétique	rivétée à l'arrêté du cendrier

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la températureambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissent l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

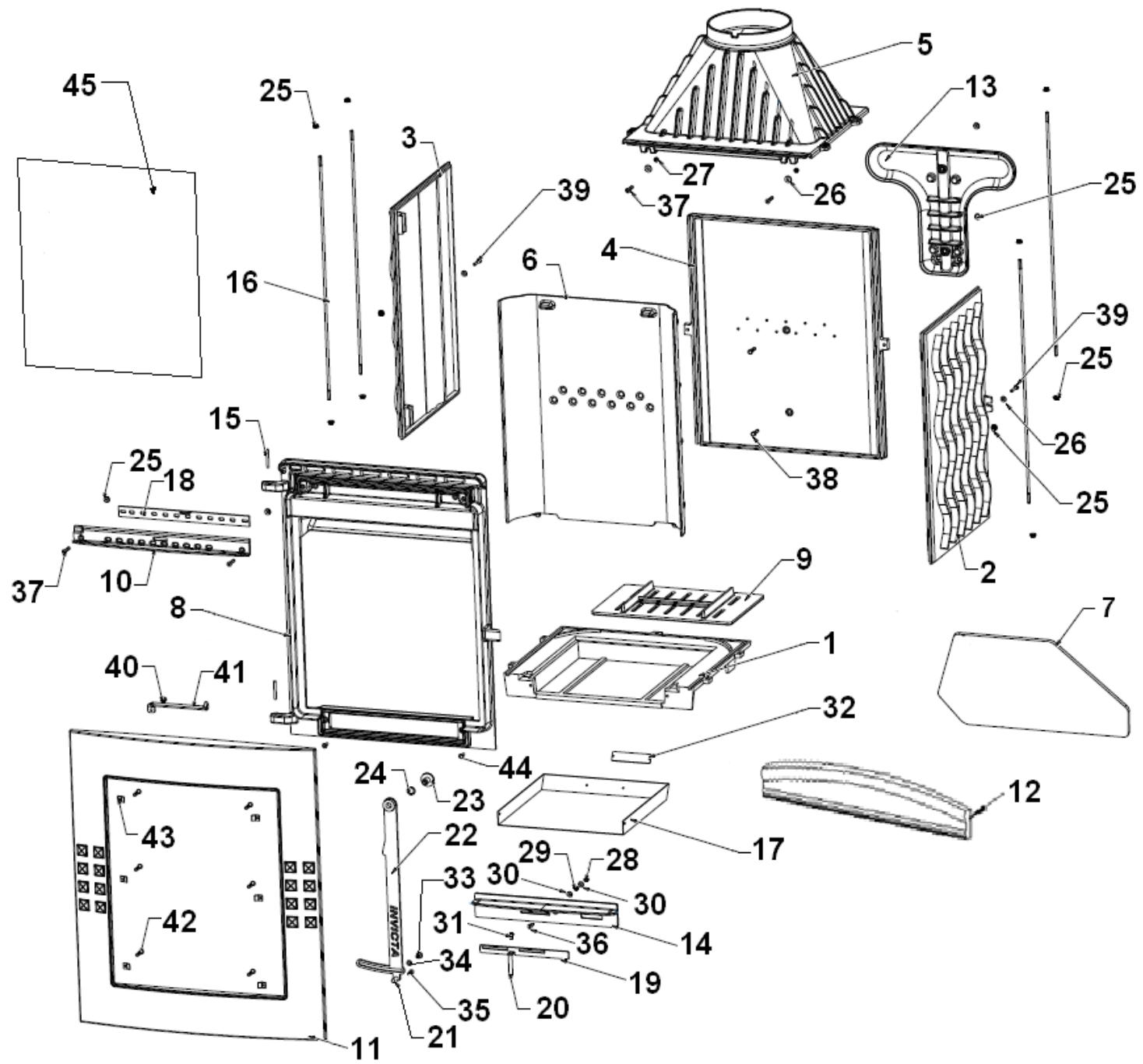

Repère	Nbr	DESIGNATION	Référence
1	1	Socle	FB60650100
2	1	Côté réversible	FB60650101
3	1	Côté réversible	FB60650101
4	1	Fond arrêté	FB60650102
5	1	Avaloir	FB60650141
6	1	Taque invicta	FB60650143
7	1	Déflecteur	FB60650140
8	1	Façade	FB60650144
9	1	Grille foyère	FB60700139
10	10	Guide air	FB60650149
11	1	Porte caro	FB60650151+ AI303012
12	1	Chenet invicta	FB650114
13	1	Collecteur	FB60800152
14	1	Façade cendrier +joint D5	FB 60650147+ AI 303005
15	2	Axe de porte, goupille cannelée 6x 50	AV 6306500
16	4	Tirant D6 Lg680	AS650100A
17	1	Tiroir cendrier	AT650101A
18	1	Registre secondaire	AT610115A
19	1	Registre primaire 800x600	AT700109C
20	1	Bouton inox 65mm	AS700102
21	1	Bouton inox de poignée	AS750120B
22	1	Poignée	AT650105A
23	1	Vis décolletée de poignée	AS750122
24	1	Rondelle ressort Ø 16	AV4170171
25	14	Ecrou embase Ø6	AV7220060
26	2	Rondelle large de 6	AV4110060
27	2	Ecrou h Ø6	AV 7100060
28	1	Ecrou M6 borgne	AV7140060
29	1	Ressort	AS700230
30	4	Rondelle Ø6	AV 4100060
31	1	Vis BHC embase M6x12mm	AV8696121
32	1	Plaque signalétique	PS6560 44
33	1	Vis décolletée de glissière porte	AS750124
34	1	Rondelle laiton	AV4100085
35	1	Vis fhc tuflock M6x16	AV8636169
36	1	Vis ff M6 x25	AV8606250
37	4	Vis fhc M6x30	AV8636300
38	2	Vis H M6x30mm	AV8406300
39	2	Vis H M6x35mm	AV8406350
40	1	Vis fhc M6x10	AV8636100
41	1	Butée de porte	AT650106A
42	6	Vis tête cylindrique de 4 x8	AV 8644080
43	6	Attaché de vitre	AS 700262
44	2	Vis fhc M6x20	AV8636200
45	1	Vitre	AX126585A

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTRS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne – le sapin et les résineux sont interdits).

Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'accue d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).
• Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5kg, sous forme de 2 demies buches de bois dur (soit une buche fendue en deux partie), renouvelée toutes les 60 minutes, avec le réglage d'allure légèrement entrouvert (environ 30% : voir schéma ci après). Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 5kg constituted de 1 buche de bois dur non fendues de grand diametre (supérieurs à 16 cm ) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, rundout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• Alterner les périodes de ralenti par des retours en fonctionnement à allure normale. Privilégier une utilisation avec de petites charges.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totally prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Il s'accompagne d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre primaire de réglage d'allure : ce registre est utilisé pour modifier l'allure de l'appareil entre « allure normale » et la « combustion lente ». Une fois l'appareil allumé, ne pas aller au-delà de la position « allure normale », correspondant à une ouverture de 30%.
• Registre d'allumage : L'action sur le registre primaire de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
• Registre d'air secondaire (situé en haut de la cheminée) : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre.

L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.

Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.

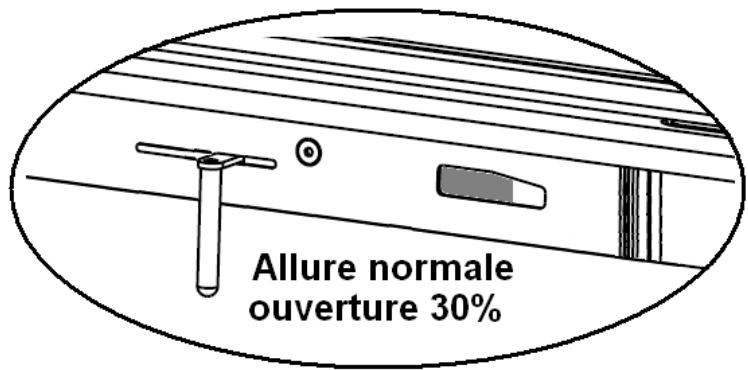

REGISTRE PRIMAIRE : situé en façade devant

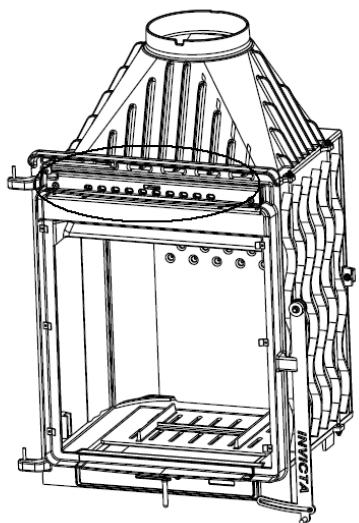

REGISTRE SECONDAIRE : situé en haut de la façade

Registre complètement à gauche Position ouverture minimum

Position ouverture maximum

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaloir et maintenu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
