Marque	INVICTA
Modèle	CARO 900
Type de produit	Poêle à bois
Puissance nominale	15 kW
Rendement	73,8 %
Taux de CO	0,250 %
Température des fumées	223 °C
Combustible recommandé	Bois sec (humidité < 20 %) – bûches de 50 cm max
Longueur maximale des bûches	61 cm (chargement en façade)
Masse de l'appareil	175 kg
Raccordement au conduit de fumée	Diamètre 180 mm int. / 200 mm ext. (buse dessus)
Dimensions des portes	Hauteur 700 mm, largeur 900 mm
Dimensions de la vitre	Hauteur 443 mm, largeur 635 mm, épaisseur 4 mm
Distances par rapport aux matériaux combustibles	Latérale : 8 cm (dont 5 cm isolant) Fond : 13 cm (dont 5 cm isolant)
Isolant requis	Laine de roche ép. 50 mm, conductivité max 0,04 W/m°C, face aluminium côté foyer
Dépression recommandée	6 à 12 Pa
Mode de fonctionnement	Continu (allure normale et combustion lente)
Registres de réglage	Registre primaire, registre secondaire, registre d'allure
Sécurité	Surfaces chaudes – ne pas surchauffer – maintenir la chambre fermée sauf rechargement
Entretien	Vérifier conduit avant rallumage – ramonage régulier – changer les joints usés
Pièces détachées	Liste complète avec références (joint de porte, vitre, grille, etc.)

FOIRE AUX QUESTIONS - CARO 900 INVICTA

Quelle est la puissance nominale du poêle INVICTA CARO 900 ?

La puissance nominale est de 15 kW (obtenue sous 12 Pa avec 5 kg de bois dur toutes les 60 minutes, registre d'allure ouvert à 30 %).

Quel type de combustible dois-je utiliser ?

Utilisez du bois sec (humidité inférieure à 20 %) ayant séché au moins 2 ans. Les essences recommandées sont le hêtre, le charme, le chêne. Les résineux (sapin, pin) sont interdits. La longueur des bûches ne doit pas dépasser 61 cm.

Comment allumer correctement le poêle ?

Placez du papier froissé et du petit bois sec sur la grille. Ouvrez complètement l'arrivée d'air, enflammez et fermez la porte. Une fois le feu bien pris, chargez l'appareil. Lors des premières utilisations, faites un feu modéré pour permettre la dilatation normale de l'appareil. Conservez un lit de cendres sur la grille.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Respectez une distance latérale d'au moins 8 cm (dont 5 cm d'isolant laine de roche) et une distance au fond d'au moins 13 cm (dont 5 cm d'isolant). L'isolant doit avoir une conductivité maxi de 0,04 W/m°C avec face aluminium côté foyer.

Comment entretenir mon poêle INVICTA CARO 900 ?

Après une longue période d'arrêt, vérifiez l'absence d'obstruction du conduit. Faites ramoner régulièrement l'appareil par un technicien compétent qui nettoiera l'intérieur, vérifiera les jonctions et la position du déflecteur, et changera les pièces usées comme le joint de porte.

Que faire en cas de feu de cheminée ?

En cas de feu de cheminée, fermez immédiatement la porte de rechargement, puis les arrivées d'air primaire et secondaire. Appelez les pompiers (le 18). Ne tentez pas d'éteindre avec de l'eau.

Comment régler le registre d'allure ?

Le registre d'allure permet de moduler la puissance. En position allure normale, il est ouvert à environ 30 % (incliné à 10°). Pour l'allumage, ouvrez-le complètement (vertical). En combustion lente, fermez-le (horizontal). Ne dépassez pas la position 'allure normale' plus de 30 minutes.

Puis-je utiliser du bois résineux ?

Non, les résineux (sapin, pin, épicéa) sont interdits car ils produisent trop de bistre et de goudron, ce qui encrasse rapidement l'appareil et le conduit. Utilisez uniquement des bois durs secs comme le hêtre, le charme ou le chêne.

Quelle dépression doit avoir le conduit de fumée ?

La dépression doit être comprise entre 6 et 12 Pascals. Elle se mesure à l'aide d'un manomètre pendant la chauffe. Un modérateur de tirage est souvent nécessaire pour réguler la dépression dans ces valeurs.

Quelle est la masse du poêle INVICTA CARO 900 ?

Le poêle pèse 175 kg. Assurez-vous que le plancher ou le socle peut supporter cette charge avant l'installation.

MODE D'EMPLOI CARO 900 INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	15 kW
Rendement	73.8 %
Taux de CO%	0.250 %
T° fumées	223 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois / bûches de 50 cm
Débit massique des fumées	24.0 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralement : 8.0 cm (dont 5 cm d'isolant)
	Au fond : 13.0 cm (dont 5 cm d'isolant)
(caracteristique de l'isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	175 kg

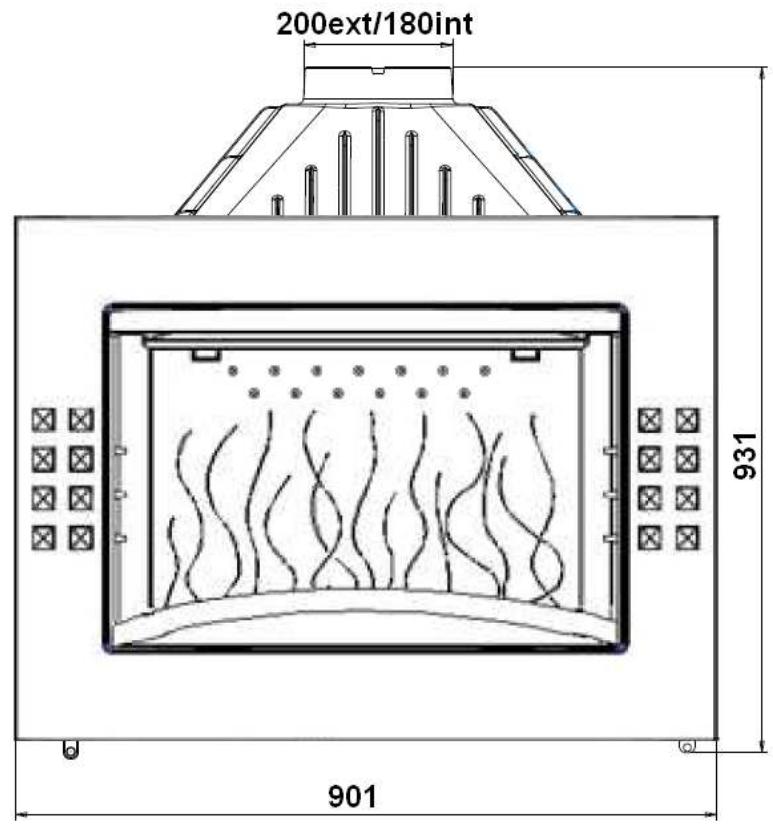

Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 180 int ./200 ext. mm
Longueur maximal des bûches	61 cm - Chargement en façade

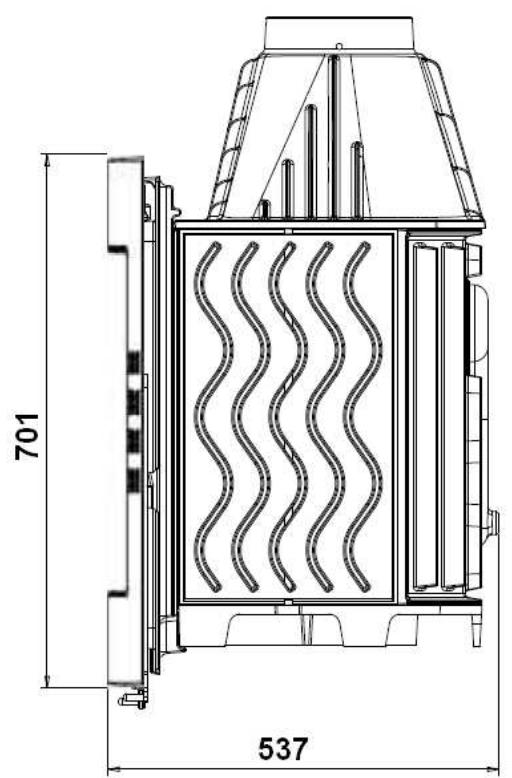

Encombrement	Voir schéma ci-dessus
Dimensions des portes	h 700 mm	lg 900 mm
Dimensions de la vitre	h 443 mm	lg 635 mm
Plaque signalétique	rivétée à l'arrêt du cendrier

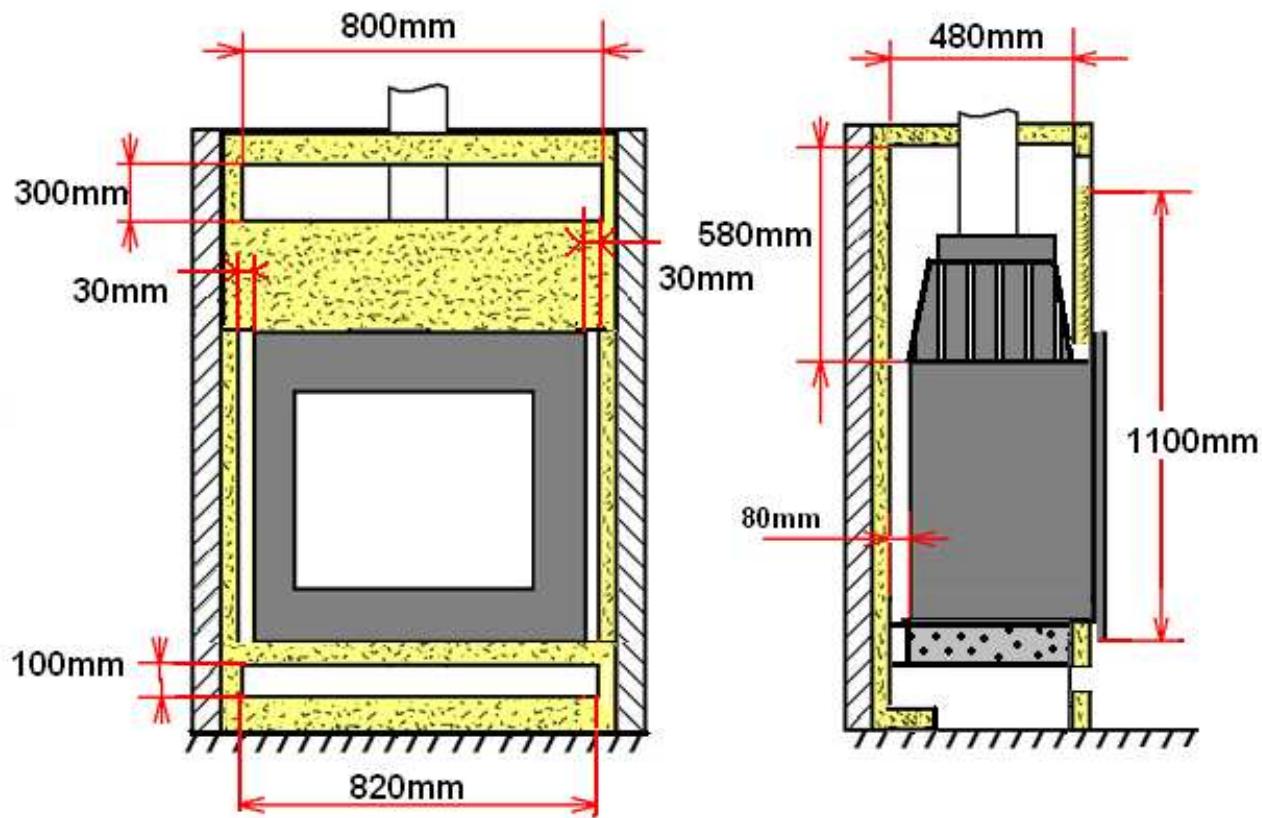

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissent l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

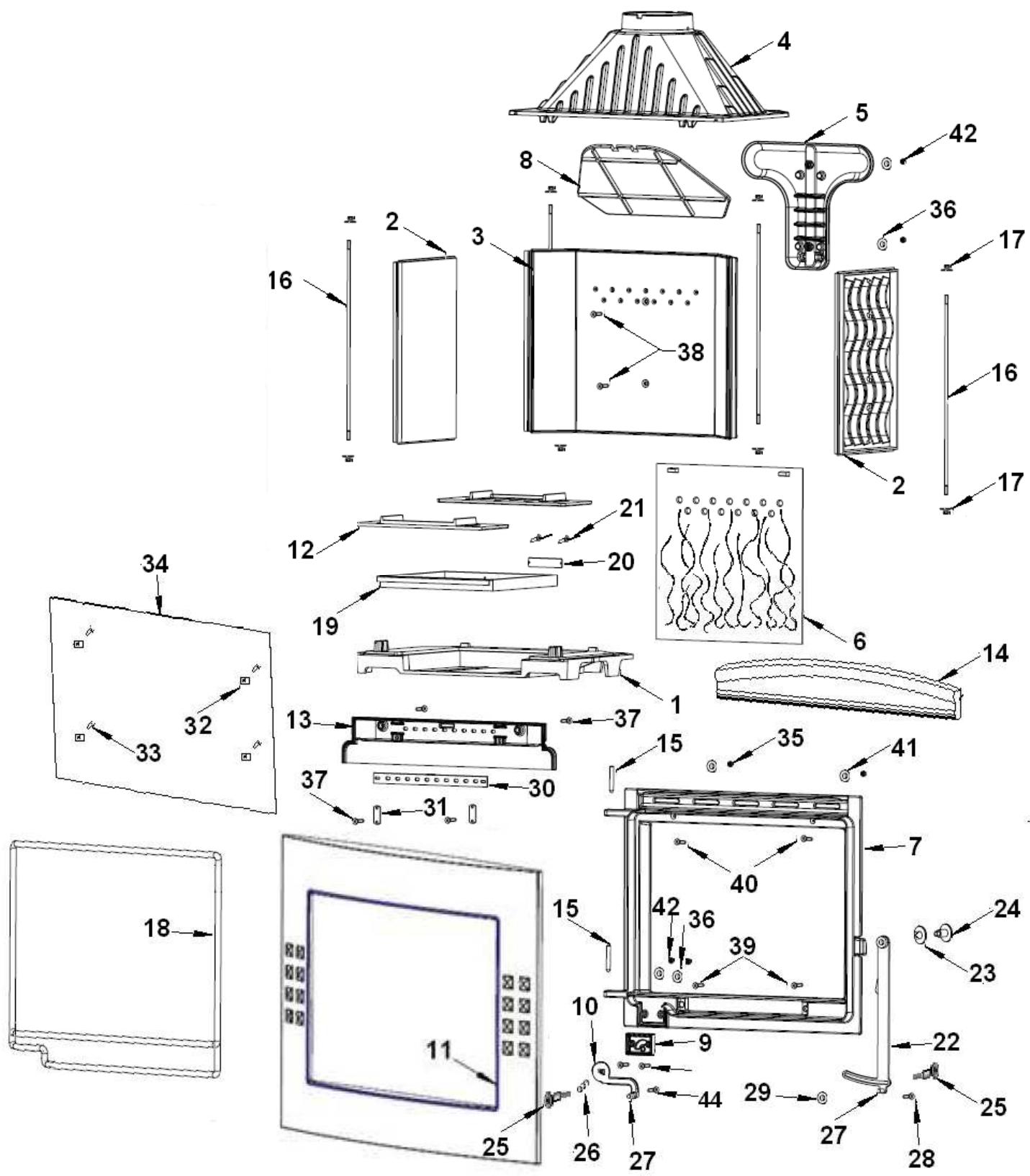

Référence

1 1 Socle FB60800850 2 2 Côté réversible FB60 800327 3 1 Fondarriere FB60800148 4 1 Avaloir FB60800145 5 1 Collecteur FB60800152 6 1 Taque decor post combustion FB60 800147 7 1 Façade FB60 800153 8 1 Déflecteur FB60 800156 9 1 Boite primaire FB60 800151 10 1 Registre primaire FB60800155 11 1 Porto caro FB60 800143 12 2 Demie-grille foyère FB60 800854 13 1 Guide air FB60800149 14 1 Pare-bûches FB60800325 15 2 Axe de porte, goupille cannelée de 6x50 AV 6306500 16 4 Tirant de 8x560 AS 800276A 17 8 Ecrou embase M8 AV 7220080 18 1 Joint de porte 12, longueur 3.25 metres AI 303012 19 1 Tiroir cendrier AT800102A 20 1 Plaque signalétique PS 6593 44 21 2 Rivet de 3x8 AV5203080 22 1 Poignée Flameo AT750120B 23 1 Rondelle onduflex diamètre 16mm AV4170171 24 1 Vis de poignée AS750122A 25 2 Vis de glissière AS750124C 26 1 ressort AS700230A 27 2 Bouton poignée inox pharos /flameo AS750120B 28 1 Vis FHC M 6x10 AV8636100 29 1 Rondelle D7.1 laiton AV4100085 30 1 Registre secondaire Chamane AT610115A 31 2 Bride sedan 15 AT610112A 32 4 Attache de vitre AS700180A 33 4 Vis tête TCPZ M4x6 AV8644062 34 1 Vitre 664mm x 461mm x4mm AX186590A 35 2 Ecrou hexagonale de 8 AV7100080 36 4 Ecrou hexagonale de 6 AV7100060 37 4 Vis tête fraisée M6x20 AV8636200 38 2 Vis tête FHC fraisée M6x30 AV 8636300 39 2 Vis tête FHC fraisée de 8x30 AV 8638300 40 2 Vis tête FHC fraisée de 8x40 AV 8638400 41 2 Rondelle 8 AV4100080 42 4 Rondelle 6 AV4100060 43 2 Vis tête fendue M6x25 AV8606250 44 1 Vis FHC tuflock M6x 16 AV8636169

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits).

Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du démontage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage: placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).
• Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5kg, sous forme de 2 demies buches de bois dur (soit une buche fendue en deux partie), renouvelée toutes les 60 minutes, avec le réglage d'allure légèrement entrouvert (environ 30% : voir schéma ci après). Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 5kg constituée de 1 buche de bois dur non fendue de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, sur tout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• Alterner les périodes de ralenti par des retours en fonctionnement à allure normale. Privilégier une utilisation avec de petites charges.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre de réglage d'allure: ce registre est utilisé pour moduler l'allure de l'appareil entre "allure normale" et la "combustion lente". Une fois l'appareil allumé, ne pas aller au-delà de la position "allure normale" correspondant à une ouverture de 30 %.
• Registre d'allumage: L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
• Registre d'air secondaire (situé à l'arrière de la porte) : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre.

L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.

Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'ordinateur.

REGISTRE PRIMAIRE : situé en bas à gauche de la porte

Allure normale Registre incliné 10^

Position d'allumage Registre vertical

Allure Réduite Registre horizontal

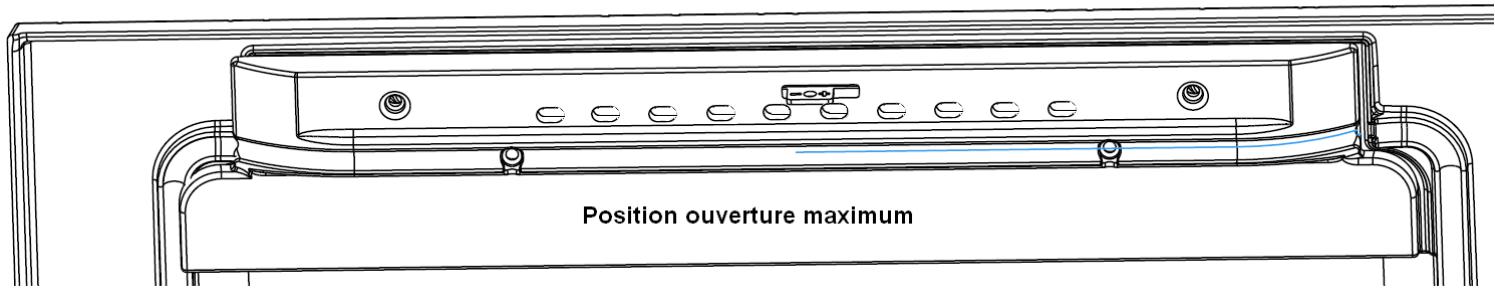

Registre secondaire: situé à l'arrière de la porte

Registre complètement à gauche Registre complètement à droite

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaleur et maintenu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poèle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
