| Marque | HYUNDAI |
| Modèle | R80-7A |
| Type de produit | Mini pelle (midi excavatrice chenillée) |
| Moteur | Yanmar 4TNV98-ZVHYB, 4 cylindres, diesel, refroidi par eau, 44,7 kW (60 HP) à 2100 tr/min |
| Couple max. | 252 Nm (1821 lbf.ft) à 1000 tr/min |
| Alésage x course | 98 mm x 110 mm |
| Déplacement | 3319 cc |
| Batterie | 2 x 12 V x 100 Ah |
| Démarreur | 12 V - 3,0 kW |
| Alternateur | 12 V - 80 A |
| Circuit hydraulique - Pompe principale | Deux pompes à piston à cylindrée variable, débit 2 x 75,6 l/min |
| Pression max. circuit de travail | 21,58 MPa (3130 psi) |
| Vitesse de translation max. | 4,8 km/h (haute) / 3,0 km/h (basse) |
| Aptitude en côte | 35° (70%) |
| Vitesse de rotation | 12,0 tr/min |
| Poids en ordre de marche | 7800 kg (avec patins 450 mm) |
| Dimensions (L x l x H) | 6080 mm x 2200 mm x 2640 mm (hauteur cabine) |
| Empattement | 2130 mm |
| Garde au sol min. | 360 mm |
| Capacité du réservoir de carburant | 135 L |
| Capacité du réservoir hydraulique | 75 L (système 130 L) |
| Force d'excavation du godet (SAE) | 44,1 kN (9920 lbf) |
| Force d'attaque du balancier (SAE) | 38,2 kN (8600 lbf) |
| Équipement standard | Cabine tout temps, climatisation, radio CD, siège suspendu, etc. |
| Entretien | Accès facile aux composants, séparateur d'eau, filtre à air, interrupteur principal batterie |
FOIRE AUX QUESTIONS - R80-7A HYUNDAI
Questions des utilisateurs sur R80-7A HYUNDAI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Mini pelle au format PDF gratuitement ! Retrouvez votre notice R80-7A - HYUNDAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil R80-7A de la marque HYUNDAI.
MODE D'EMPLOI R80-7A HYUNDAI

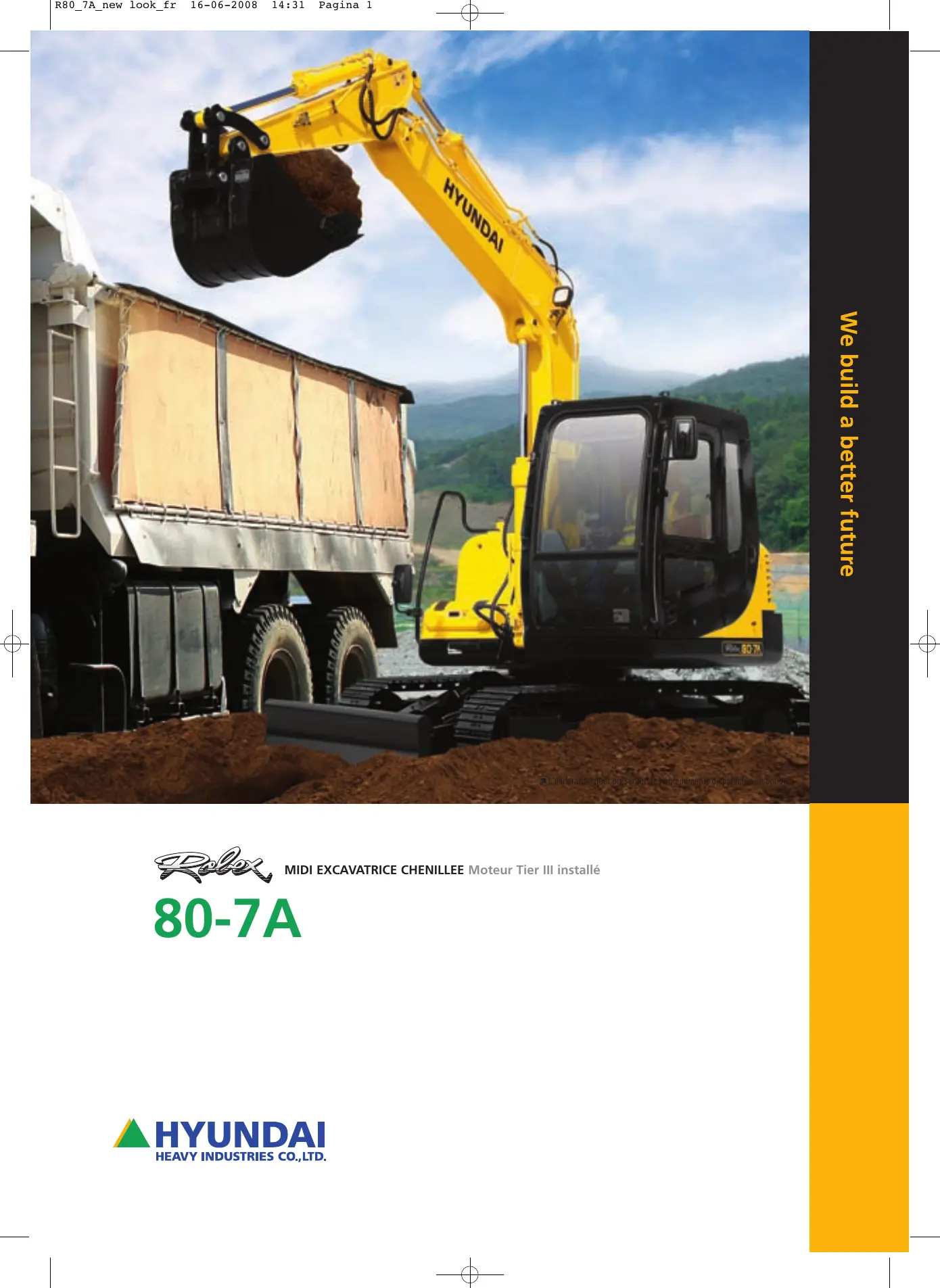

MIDI EXCAVATRICE CHENILLEE Moteur Tier III instalé
80-7A
Rocex
80-7A
Manœuvrabilité maximisée
Environnement de travail confortable
Plus économique en carburant. Système hydraulique perfectionné. Meilleure capacité pour des opérations d'une grande précision. Meilleures durabilité et fiabilité.

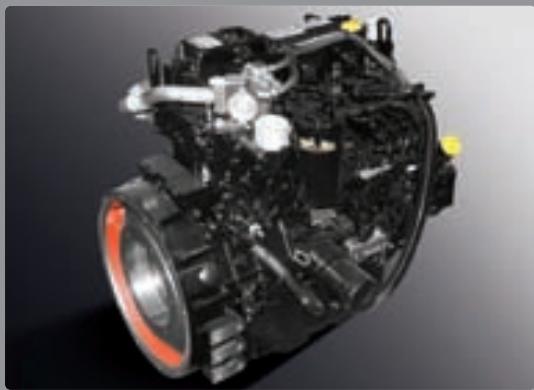

Moteur puissant à faibles émissions
Tier III
YANMAR 4TNV98-ZVHYB
44,7 kW (60 HP) / 2100 tr/min
Le moteur Yanmar 4TNV98-ZVHYB fournit 252 Nm
(182 lbf. ft) de couple maximum et 44,7 kW (59.6 HP)
à 2100 TPM de puissance nominale. Cela signifie
que le R80-7A tourne avec le moteur le plus
puissant de sa catégorie qui délivre davantage
de puissance pour effectuer le travail.
Technologie de modélisation de cabine
Cabine spacieuse et confortable
Tous les leviers de commande ont et sont installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

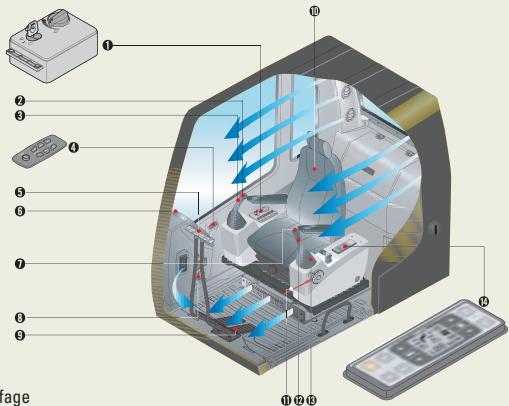

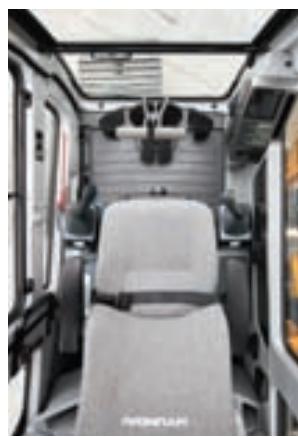

Les excellentes conditions de travail dans un environnement agréable
Tableau de commande centralisé 2 Klaxon 3 Option 4 Télécommande radio 5 Levier de déplacement Groupe Bouton de décél Compteur horaire 9 Pédale de déplacement 10 Siège à suspension entièrement réglable 11 Levier de sécurité 12 Option 13 Manette de commande 14 Climatisation et contrôleur de chauffage
1 Espace de travail large et confortable 2 Toit ouvrant à couverture en acier 3 Contacteur d'allumage et interrupteur de régime moteur de type molette

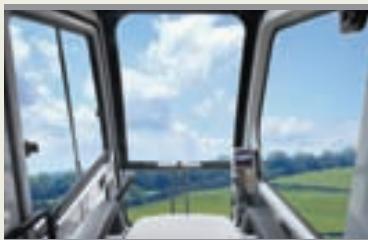

Large cabine avec une excellente visibilité
Manettes très sensibles et accès aisé
Compartiment de rangement et porte-gobelet
Sortie de secours par la vitre arrière
La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres arrêté et latérales offrent une excellente visibilité dans toutes les directions.
Les nouvelles manettes permettant une commande précise ont été équipées de doubles interrupteurs.
(Gauche: Puissance max. / Décélération une touche, Droite : Klaxon/option)
Un compartiment de rangement supplémentaire et un porte-gobelet sont situés à l'arrière du siège de l'opérateur. Ce compartiment permet de garder la nourriture et les boissons au chaud ou au froid.
La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

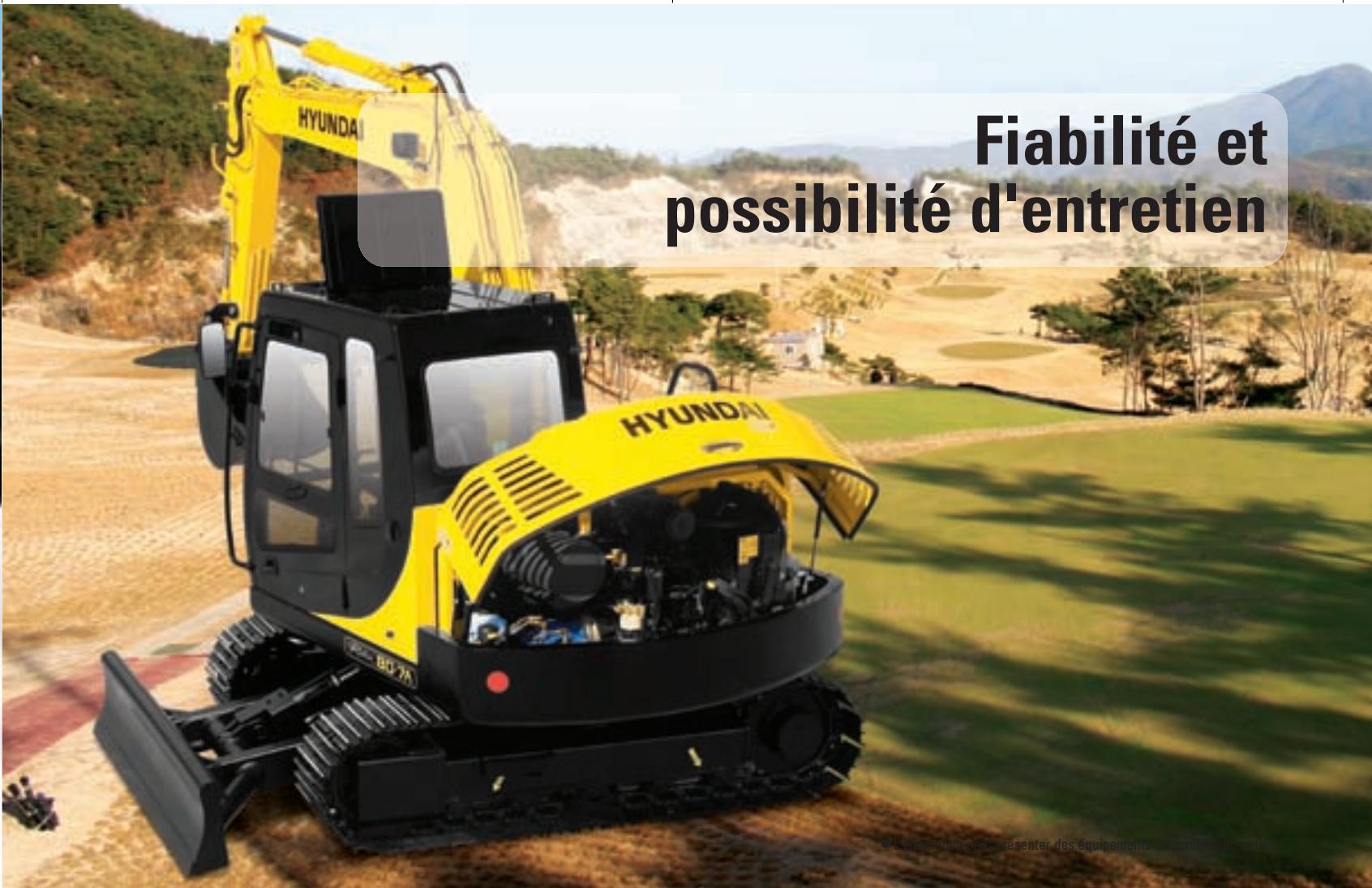

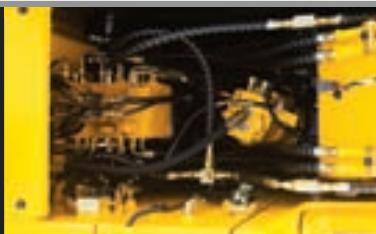

Facilité d'entretien et de maintenance

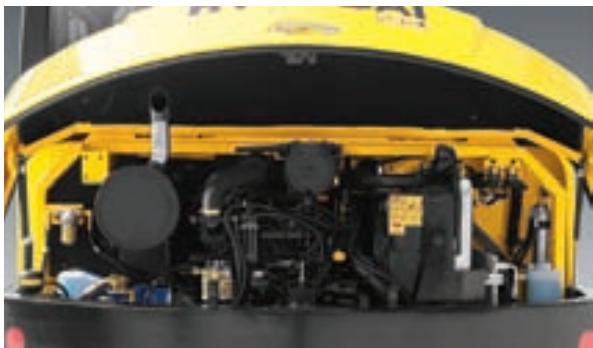

Composants moteur faciles à entretenir
Le R80-7A a été conçu en vue d'une excellente accessibilité. Toutes les portes, les couvercles et capots ont été développés pour pouvoir être entièrement ouverts. Vous trouvez que le R80-7A offre, enormément d'espace pour effectuer notre maintenance habituelle sans souci.

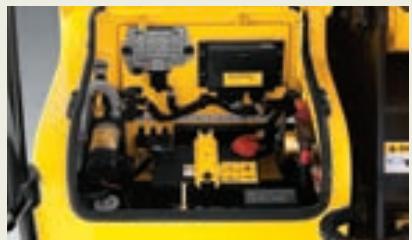

Boîte à outils centralisée et boîte à fusibles

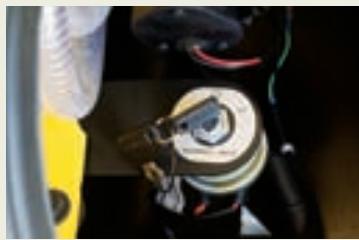

Commutateur principal de la batterie
Le commutateur principal de la batterie empêche le vol et réduit les accidents électriques pendant la maintenance de la machine.

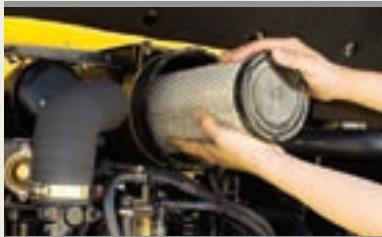

Changement facile du filtre à air
Le R80-7A est équipé d'un cadre à air en plastique durable pour une maintenance aisée et un entretien rapide.

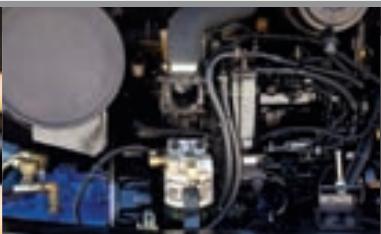

Séparateur d'eau haute capacité et filtre à carburant
Pour protéger le système à injection, un filtre à carburant haute capacité et un séparateur d'eau transparent sont utilisés.
MEF (Méthode des éléments finis)
La durabilité de la structure est prouvée via l'analyse MEF (méthode des éléments finis) et un test de durabilité à long terme.
Commande de pivotement puissante et plus précise
Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coups.
Données techniques
Moteur
| Modèle | Yanmar 4TNV98-ZVHYB | ||
| Type | Refroidi par eau, diesel, 4 temps4 cylindres en ligne, injection directe,faibles émissions | ||
| Puisance nominale au volant | SAE | J1995 (brute) | 44,4 kW (59,6 HP) à 2100 tspm |
| J1349 (nette) | 43,4 kW (58,2 HP) à 2100 tspm | ||
| DIN | 6271/1 (brute) | 44,4 kW (60,4 PS) à 2100 tspm | |
| 6271/1 (nette) | 43,4 kW (59 PS)à 2100 tspm | ||
| Couple max. | 252 Nm (1,821 lbf.ft) à 1000 tspm | ||
| Alésage x course | 98 mm x 110 mm | ||
| Déplacement | 3319 cc | ||
| Batterie | 2 x 12 V x 100 AH | ||
| Démarreur | 12 V - 3,0 kW | ||
| Alternateur | 12 V - 80 A | ||
Circuit hydraulique
| Pompe principale | |
| Type | Deux pompes à piston à cylindrée variable |
| Débit nominal | 2 x 75,6 lpm |
| Sous-pompe pour le circuit de contrôle | Pompe à engrenages |
| Moteurs hydrauliques | |
| Translation | Moteur à piston axial à deux vitesses avec soupape à contrepoids et frein de stationnement |
| Rotation | Moteur à piston axial avec frein automatique |
| Réglage de la soupape de décharge | |
| Circuits de travail | 21,58 MPa (3,130 psi) |
| Translation | 21,58 MPa (3,130 psi) |
| Circuit de rotation | 21,10 MPa (3,060 psi) |
| Circuit de commande | 2,97 MPa (430 psi) |
| Soupape de service | Installé |
| Vérins hydrauliques | |
| N° de vérins alésage x tige x course | Flèche: 1 - 115 x 70 x 980 mm (4.5" x 2.8" x 38.6") |
| Balancier: 1 - 95 x 60 x 860 mm (3.7" x 2.4" x 33.9") | |
| Godet: 1 - 85 x 55 x 650 mm (3.3" x 2.2" x 25.6") | |
| Lame: 1 - 110 x 65 x 152 mm (4.3" x 2.6" x 6.0") | |
Translation & freins
| Type de translation | Entitément hydrostatique |
| Moteur de translation | Moteur à piston axial, modele sabot |
| Système de démultiplication | Démultiplicitateur planétaire |
| Traction max. barre de tirage | 64 kN (11,700 lbf) |
| Vitesse de translation max. (elevée)/(basse) | 4,8 km/h / 3,0 km/h |
| Aptitude en côte | 35° (70%) |
| Frein de stationnement | Humide, multi-disque |
Système de rotation
| Moteur de rotation | Moteur à piston axial |
| Démultiplication de la rotation | Démultiplicitateur planétaire |
| Lubrification du circuit de rotation | Bain de graisse |
| Frein de rotation | Humide, multi-disque |
| Vitesse de rotation | 12,0 tpm |
Commandes : Des manettes opérées par pression pilote et des pédales avec levier détachable garantissant un fonctionnement ainsi et sans fatigue.
| Commande pilote | Deux manettes avec un levier de sécurité (Gauge): rotation et balancier, (droite) : flèche et godet (ISO) |
| Translation et direction | Deux leviers avec pédales |
| Etranglement du moteur | Mécanique, type de cable |
| Feux | Deux yeux installés sur la flèche et un sous la cabine |
Contenances du liquide de refroidissement et des lubrifiants
| (remplissage) | litre | US gal | UK gal |
| Réservoir de carburant | 135,0 | 35.7 | 29.7 |
| Liquide de refroidissement du moteur (6.57+4.2) | 10,8 | 2.9 | 2.4 |
| Huile moteur | 11,6 | 3.1 | 2.6 |
| Huile pour engrenages du dispositif de rotation | 1,5 | 0.4 | 0.3 |
| Réduction finale (chaque côte) | 1,2 | 0.3 | 0.2 |
| Réservoir d'huile hydraulique | 75,0 | 19.8 | 16.5 |
| Système hydraulique | 130,0 | 34.3 | 28.6 |
Châssis Le châssis central en X est intégralement soudé avec un châssis de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à triple nervure.
| Châssis central | Châssis central en X |
| Chaînes | Type caisson pentagonal |
| Nombre de patins de chaque côté | 38 |
| Nombre de galets supérieurs de chaque côté | 1 |
| Nombre de galets inférieurs de chaque côté | 5 |
Poids en ordre de marche (approximatif) Le poids en ordre de marche, incluant flèche de 3700 mm, balancier de 1670 mm, godet rétro-arrière de 0,28 m², lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir hydraulique plein et l'équipement standard.
| Poids des composants principaux | |
| Structure supérieure | 3060 kg |
| Contrepoids | 540 kg |
| Flèche mono (avec vérin de balancier) | 610 kg |
Poids en ordre de marche
| Patins (triple nervure) mm | Poids en ordre de marche kg | Pression au sol MPa (psi) |
| 450 (18") | 7800 (17,200) | 0,032 (4.69) |
Godets
| Capacité | Largeur | Poids | Flèche 3,70 m | ||
| Profil SAE | Profil CECE | Sans couteaux latéraux | Avec couteaux latéraux | Balancier 1,67 m | |
| * 0,28 m³ (0.37 yd³) | 0,25 m³ (0.33 yd³) | 665 mm (26.2") | 760 mm (29.9") | 230 kg (510 lb) | ■ |
| 0,31 m³ (0.41 yd³) | 0,27 m³ (0.35 yd³) | 720 mm (28.3") | 815 mm (32.1") | 245 kg (540 lb) | ■ |
| 0,15 m³ (0.19 yd³) | 0,13 m³ (0.17 yd³) | 390 mm (15.4") | 460 mm (18.1") | 190 kg (420 lb) | ■ |
Godetarrière standard D'application pour des matériaux d'une densité 1600kg / m³ ou moins
Profil SAE
*0,28 m³ (0.37 yd³)
0.31 m³ (0.41 yd³)
0.15 m³ (0.19 yd³)
| Balancier | Longueur | *1670 mm (5' 6") |
| Poids | 310 kg (680 lb) | |
| Force d'excavation du godet | SAE | 44,1 kN |
| 4500 kgf | ||
| 9,920 lbf | ||
| ISO | 51,0 kN | |
| 5200 kgf | ||
| 11,460 lbf | ||
| Force d'attaque du balancier | SAE | 38,2 kN |
| 3900 kgf | ||
| 8,600 lbf | ||
| ISO | 39,2 kN | |
| 4000 kgf | ||
| 8,820 lbf |
- Balancier standard (Poids du balancier avec vérin et couplage)
Capacités de levage R80-7A
Capacité nominale à l'avant
Capacité nominale sur le côté ou 360 degrés
- Flèche: 3,7 m - Balancier: 1,67 m - Godet: 0.28m³ profil SAE - 450 mm patin triple nervure, la lame vers le haut avec contrepoids de 540 kg
| Point de charge hauteur m (ft) | Rayon de charge | A portée max. | ||||||||
| 1,5 m (5 ft) | 3,0 m (10 ft) | 4,5 m (15 ft) | Capacité | Portée | ||||||
| m(ft) | ||||||||||
| 5,0 m(15 ft) | kglb | *1810*3990 | *1810*3990 | 11602560 | 10502310 | 5,06(16.6) | ||||
| 4,0 m(15 ft) | kglb | *3900*8600 | *3900*8600 | *2380*5250 | *2380*5250 | 13903060 | 12502760 | 8801940 | 7901740 | 5,75(18.9) |
| 3,0 m(10 ft) | kglb | 25405600 | 22304920 | 12902840 | 11602560 | 7901740 | 7101570 | 5,95(19.5) | ||
| Niveau du sol | kglb | 23405160 | 20404500 | 12102670 | 10802380 | 8201810 | 7401630 | 5,70(18.7) | ||
| 2,0 m(5 ft) | kglb | *4800*10580 | *4800*10580 | 23005070 | 20004410 | 11902620 | 10602340 | 10502310 | 9502090 | 4,93(16.2) |
| 1,0 m(5 ft) | kglb | *3960*8730 | *3960*8730 | *2340*5160 | 21004630 | |||||
- Flèche: 3,7 m - Balancier: 1,67 m - Godet: 0,28 m³ profil SAE - 450 mm patin triple nervure, la lame en bas avec contrepoids de 540 kg
| Point de charge hauteur m (ft) | Rayon de charge | A portée max. | ||||||||
| 1,5 m (5 ft) | 3,0 m (10 ft) | 4,5 m (15 ft) | Capacité | Portée | ||||||
| m(ft) | ||||||||||
| 4,5 m(15 ft) | kglb | *1810*3990 | *1810*3990 | *1690*3730 | 11202470 | 5,06(16.6) | ||||
| 3,0 m(10 ft) | kglb | *3900*8600 | *3900*8600 | *2380*5250 | *2380*5250 | *1930*4250 | 13302930 | *1710*3770 | 8501870 | 5,75(18.9) |
| 1,5 m(5 ft) | kglb | *3330*7340 | 24005290 | *2230*4920 | 12402730 | *1760*3880 | 7601680 | 5,95(19.5) | ||
| Niveau du sol | kglb | *3800*8380 | 22004850 | *2420*5340 | 11602560 | *1810*3990 | 7901740 | 5,70(18.7) | ||
| -1,5 m(5 ft) | kglb | *4800*10580 | *4800*10580 | *3560*7850 | 21604760 | *2220*4890 | 11402510 | *1790*3950 | 10102230 | 4,93(16.2) |
| -3,0 m(10 ft) | kglb | *3960*8730 | *3960*8730 | *2340*5160 | 22604980 | |||||
REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567 2. la capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsqu'ell'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrête du godet. 4. (*) indique la charge limite par la capacité hydraulique.

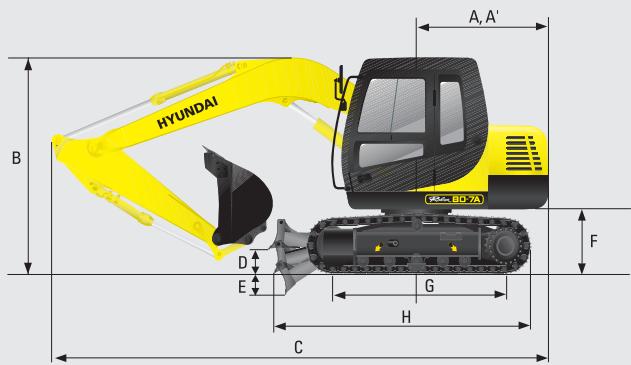

Dimensions
| A | Rayon de rotation à l'arrière | 1750 mm (5° 74') |
| A' | Longueur de l'extrémité arrêté | 1727 mm (5° 66") |
| B | Hauteur hors tout de la flèche | 2750 mm (9° 02") |
| C | Longueur hors tout | 6080 mm (19° 94") |
| D | Garde au sol de la lame haut | 400 mm (1' 31") |
| E | Profondeur de la lame bas | 280 mm (0' 92") |
| F | Garde au sol du contrepoids | 760 mm (2° 49") |
| G | Empattement | 2130 mm (6° 99") |
| H | Longueur au sol avec lame | 3340 mm (10° 96") |
| I | Garde au sol min. | 360 mm (1° 81") |
| J | Largeur patin de chenille | 450 mm (1° 48") |
| K | Gabarit d'écartement | 1750 mm (5° 74") |
| L | Largeur hors tout de la structure supérieure | 2260 mm (7' 41") |
| M | Hauteur hors tout de la cabine | 2640 mm (8' 66") |
| N | Largeur hors tout | 2200 mm (7' 22") |
| O | Hauteur de la lame | 460 mm (1' 51") |
| mm (ft · in) |

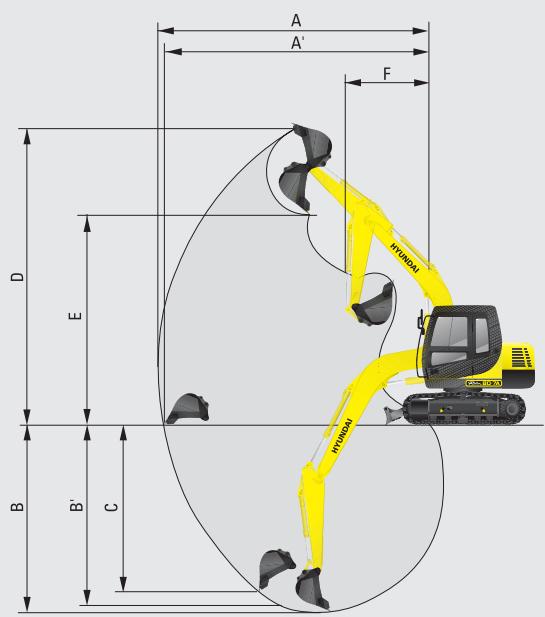

Portée de travail
| Longueur de la flèche | 3700 mm (12' 2") | |
| Longueur du balancier | 1670 mm (5' 6") | |
| A | Portée d'attaque max. | 6330 mm (20' 9") |
| A' | Portée d'attaque max. au sol | 6190 mm (20' 4") |
| B | Profondeur d'attaque max. | 4150 mm (13' 7") |
| B' | Profondeur d'attaque max. (niveau 8') | 3810 mm (12' 6') |
| C | Profondeur d'attaque verticale max. | 3200 mm (10' 6") |
| D | Hauteur d'attaque max. | 7260 mm (23' 10") |
| E | Hauteur de déversement max. | 5170 mm (16' 12") |
| F | Rayon de rotation min. | 1750 mm (5' 9") |
mm (ft·in)
Cabine standard ISO
- Cabine tous temps en acier avec visibilité panoramique
- Fenêtres en verre de sécurité
- Essuie-glace de type relevable
- Pare-brise coulissant pliant vers l'intérieur
- Fenêtre latérale coulissante
- Porte verrouillable Boîte chauffante et glacière
Boîte à accessoires et glacière
Surveillance centralisée
- Régime du moteur
Jauges
Jauge de carburant
Jauge de température du liquide
de refroidissement moteur
Témoins d'avertissement
Liquide de refroidissement et niveau du carburant
Pression de l'huile moteur
Température du liquide de refroidissement moteur
Température de l'huile hydraulique
Faible charge de la batterie
Obstruction du filtre à air
Radio am/fm et lecteur CD
Télécommande pour la radio
Siège chauffant régulable
Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des informations plus amples.
L'engin illustré peut varier suivant les spécifications territoriales. Les spécifications peuvent faire l'objet de modifications sans préavis.
