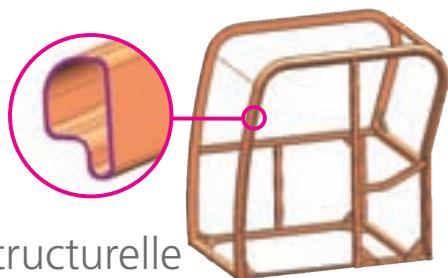

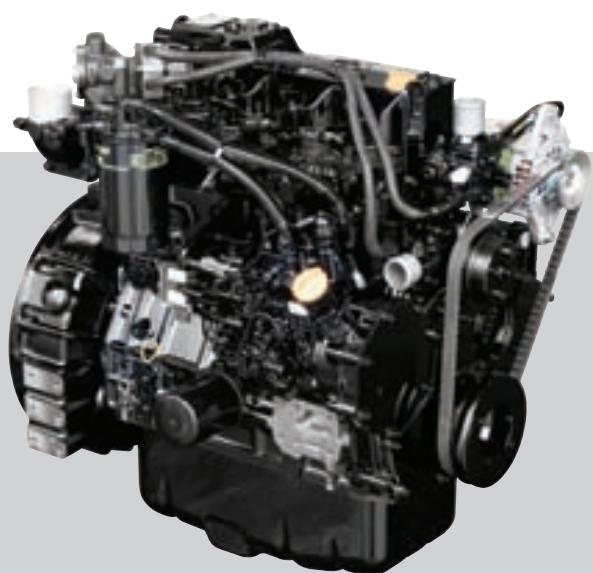

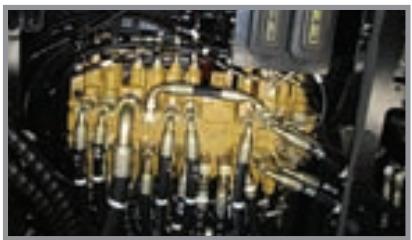

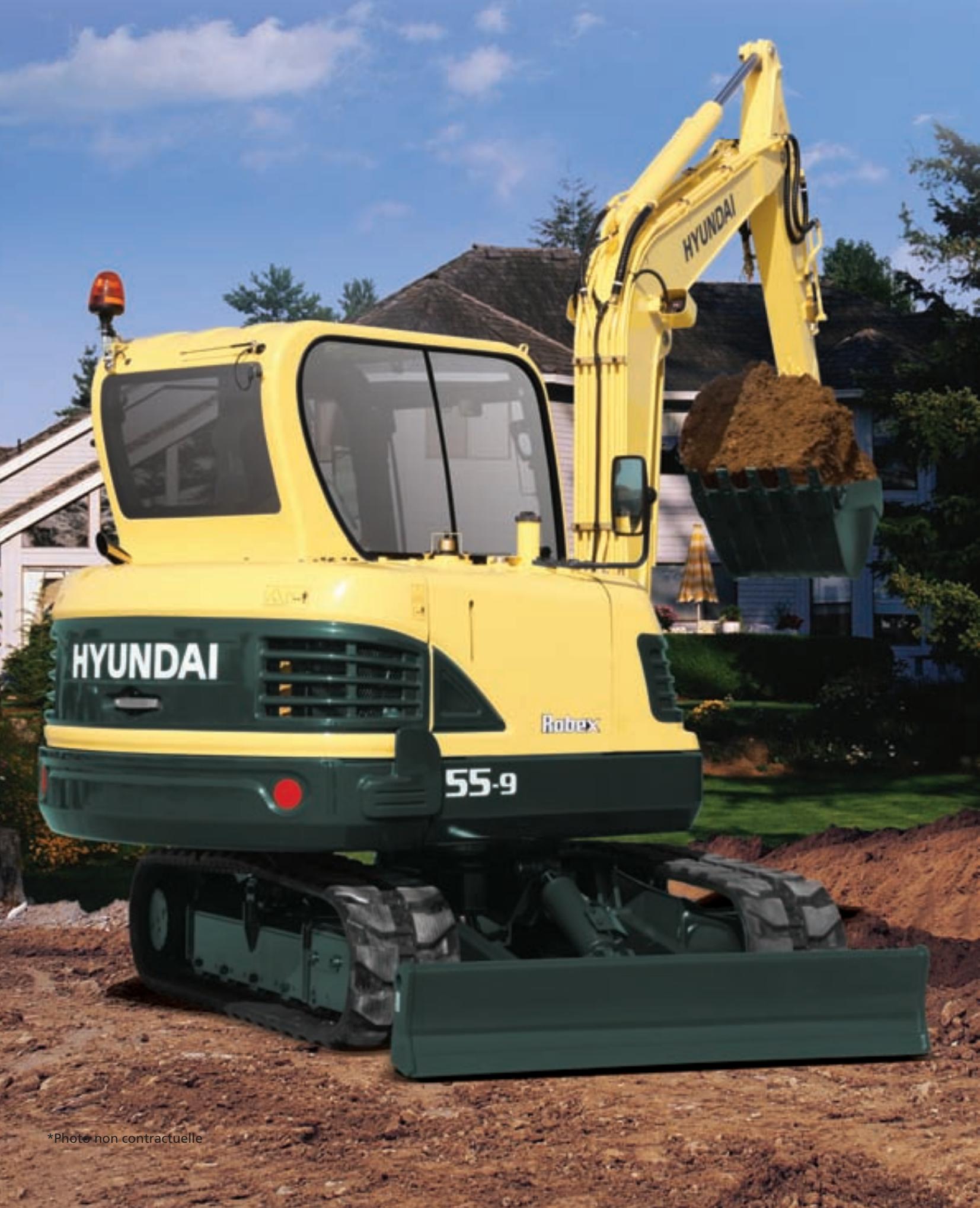

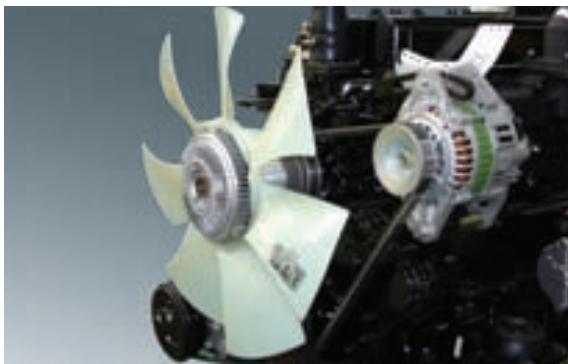

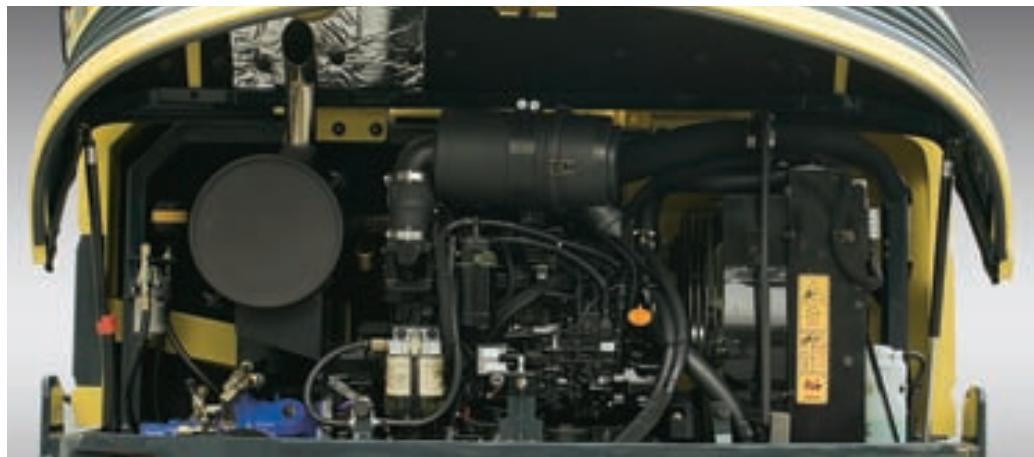

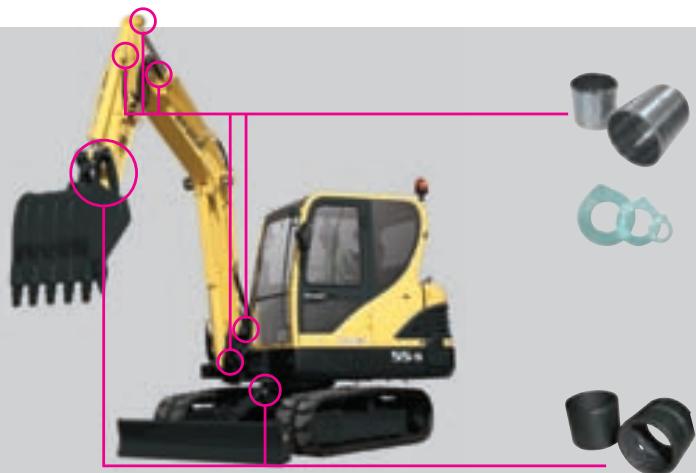

We build a better future Équipée du moteur Tier IIIa *Photo non contractuelle R55-9_fr.indd 1 07-07-2010 09:21:54 Quand le travail devient plaisir L’opérateur qui prend plaisir à travailler fournit un meilleur travail. C’est pourquoi Hyundai Heavy Industries a tout mis en œuvre pour l’obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieure. Quand on utilise le matériel de terrassement Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre. *Photo non contractuelle R55-9_fr.indd 2 07-07-2010 09:22:02 Présentation de la machine robuste châssis haut/bas La structure du châssis supérieur est conçue pour absorber les contraintes importantes et résister aux influences externes inhérentes. Un châssis central en X et un châssis de chenilles à section en caissons renforcée assurent une résistance exceptionnelle et une plus grande longévité utile pour supporter les conditions de travail les plus sévères. technologie de motorisation Moteur Yanmar 4TNV98 puissant, fiable, peu gourmand en carburant et certifié Tier 3a. Combustion propre, efficace et contrôlée électroniquement. Faible niveau sonore / Fonction anti-redémarrage. Système de commande Les commandes sont judicieusement agencées pour accroître le confort de l’opérateur et augmenter sa productivité. L’opérateur peut facilement contrôler la machine, quelles que soient les conditions de travail. Un levier de sécurité est installé sur la console gauche pour éviter que l’on puisse quitter la cabine lorsque certains leviers de commande hydrauliques sont encore actifs. Système hydraulique de pointe Notre nouvelle pelle R55-9 est équipée d’un système cumulateur de flux du balancier, d’un système de retenue de la flèche et d’un frein de stationnement en rotation pour une commande précise et en souplesse. Au nombre des autres caractéristiques intégrées, citons l’amortisseur hydraulique de la pédale de translation, la lubrification par huile hydraulique du réducteur de rotation et la chambre de graissage anti-fuite du coussinet de rotation. Cabine confortable et ultra-résistante La cabine spacieuse a été conçue dans un souci d’ergonomie, pour réduire les niveaux de bruit et offrir une très bonne visibilité. Le protège-cabine et le châssis de l’habitacle satisfont aux normes internationales TOPS, ROPS & FOPS pour garantir une protection maximale à l’opérateur. Confort de l’opérateur La cabine de la R55-9 est équipée d’un siège à suspension, de pédales repliables et de divers espaces de rangement pour un confort hors pair de l’opérateur. Le nouveau panneau de commande à DEL groupées affiche le régime et la température du moteur, la jauge de carburant et la position des dispositifs électriques pour permettre de contrôler d’un seul coup d’œil l’état complet de la machine. Des fonctions de diagnostic ont également été incorporées. La puissante climatisation et une radio avec lecteur CD/MP3 agrémentent le travail des opérateurs aux manettes d’une pelle Hyundai. entretien aisé L’entretien de la machine est un plaisir grâce à l’accès libre aux portes, couvercles et capots du moteur, au filtre à air et au module centralisant les raccords de graissage. durée de vie prolongée des composants La plus grande longévité des filtres à huile, de l’huile hydraulique, des bagues de lubrification et des cales d’épaisseur permet de réduire les frais de fonctionnement. R55-9_fr.indd 3 07-07-2010 09:22:03 Préférences L’opérateur qui configure sa machine en fonction de ses besoins prend plaisir à effectuer son travail. Notre pelle R55-9 respecte les préférences de l’opérateur pour ce qui a trait au confort, à la facilité d’emploi et à la maniabilité. Les opérateurs sont à même de configurer entièrement sur mesure leur environnement de travail et leurs préférences de fonctionnement afin qu’ils répondent à leurs besoins individuels. *Photo non contractuelle Cabine spacieuse offrant une excellente visibilité La spacieuse cabine, de conception ergonomique, garantit un faible niveau sonore et une excellente visibilité. Une attention particulière a été prêtée à la création d’un habitacle clair, ouvert et pratique offrant une excellente visibilité dans toutes les directions. Cet environnement parfaitement équilibré pour l’opérateur met ce dernier en position idéale pour travailler en toute sécurité. R55-9_fr.indd 4 07-07-2010 09:22:15 Confort de l’opérateur La cabine de notre pelle R55-9 vous offre le niveau de confort le plus élevé qui soit. La position ergonomique des joysticks, conjuguée aux accoudoirs, au siège à suspension, aux leviers de commande et à l’affichage DEL minimisent la fatigue de l’opérateur. L’affichage DEL fournit en un clin d’œil toutes les informations relatives à la machine.

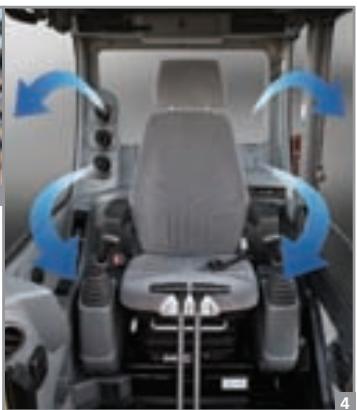

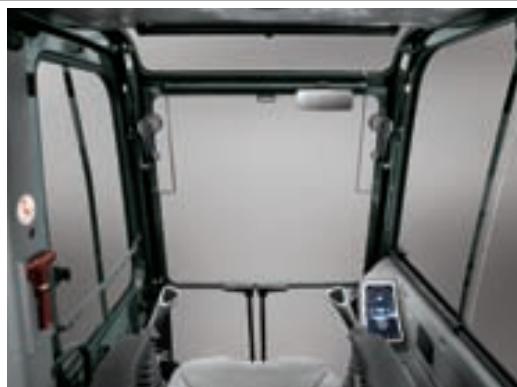

1. Le grand toit vitré muni d’un pare-soleil enroulable offre une excellente visibilité.

2. Le système audio de haute technologie, combinant une radio, un lecteur CD/MP3 avec source d’entrée AUX et

une télécommande, vous permet d’écouter vos morceaux favoris.

3. L’opérateur est en mesure de téléphoner tout en travaillant grâce à l’équipement de téléphonie mobile sans fil.

4. La conception ergonomique des joysticks diminue la fatigue de l’opérateur.

5. La cabine dispose de nombreux compartiments de rangement qui accroissent le confort de l’opérateur.

Pare-soleil enroulable Sans stress

Radio & lecteur CD/MP3 avec télécommande

Téléphone cellulaire mains libres

Joysticks ergonomiques

Compartiments de rangement Le travail est en soi une source de stress suffisante pour que l’environnement où vous l’exécutez n’y ajoute pas son grain de sel. L’excavatrice compacte Hyundai R55-9 propose de nombreux dispositifs de confort qui permettent de travailler de façon productive et en toute sécurité

1. La crémaillère de verrouillage maintient la fenêtre droite ouverte dans la position que vous choisissez.

2. Le pare-brise coulissant est facile à ouvrir et peut être verrouillé en position ouverte pour améliorer

la ventilation et la visibilité.

3. Le boîtier de console gauche, relevable, facilite l’accès à la cabine.

4. Le puissant système de climatisation permet à l’opérateur de définir précisément la température ambiante

Crémaillère de verrouillage de la fenêtre

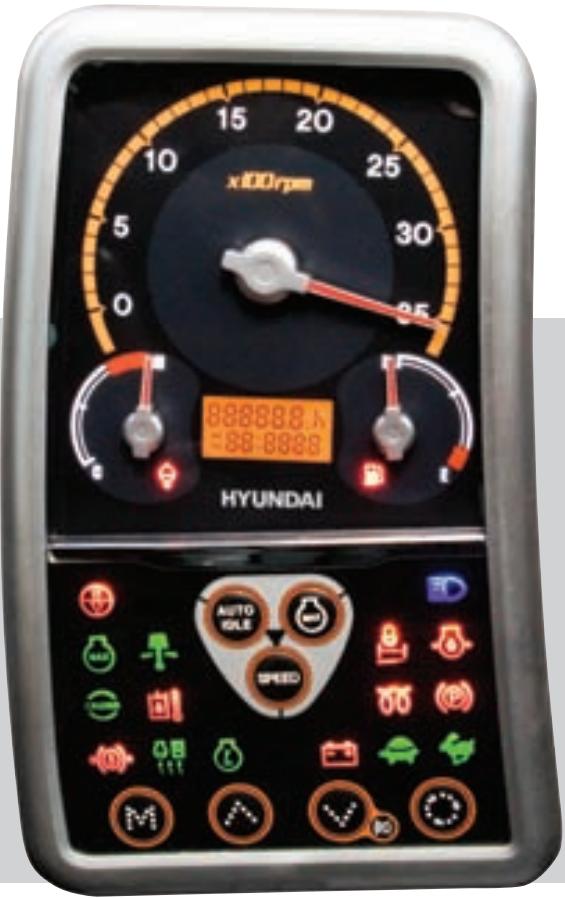

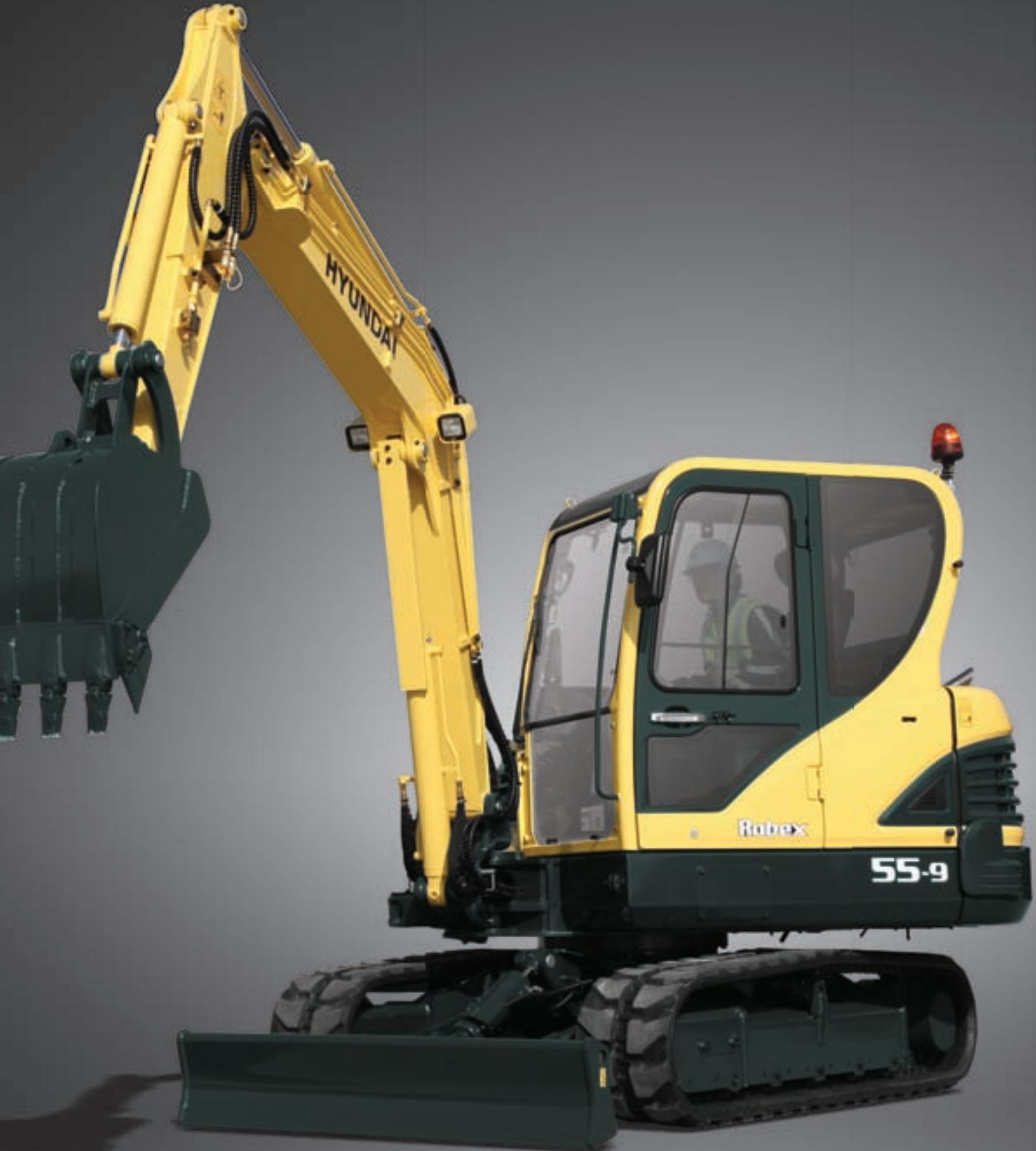

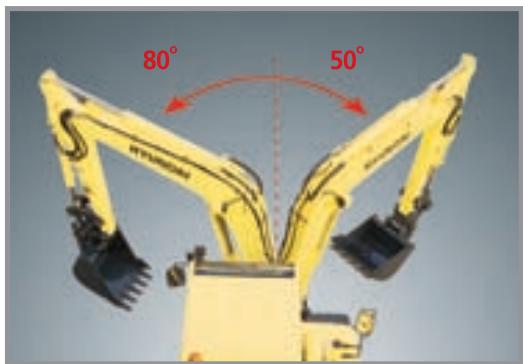

Système de climatisation Module de commande facile à utiliser Le panneau de commande haute technologie à DEL groupées permet à l’opérateur de sélectionner ses préférences individuelles pour le réglage de la machine. L’écran affiche le régime et la température du moteur, ainsi que la position des dispositifs électroniques. L’opérateur peut sélectionner le mode ralenti automatique et la puissance maximale ; il est également en mesure de réguler la vitesse de translation en manipulant un bouton. Un antivol bloque le démarrage du moteur. R55-9_fr.indd 5 07-07-2010 09:22:17 Précision & Performance L’opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. Les pelles de la Série 9 garantissent des manœuvres précises et rapides en combinant un circuit hydraulique plus souple, une plus grande visibilité panoramique et une réduction du stress. Les technologies utilisées sur le système hydraulique novateur permettent un contrôle rapide, aisé et en souplesse de l’excavatrice R55-9. *Photo non contractuelle R55-9_fr.indd 6 07-07-2010 09:22:24 excellente performance Les excavatrices Hyundai de la Série 9 offrent une productivité maximale et une efficacité élevée. Grâce au cadran de régulation du moteur, l’opérateur peut adapter la puissance en fonction d’une application spécifique. Un bouton permet de libérer la puissance maximale de la machine pour maximiser sa vitesse et sa puissance et lui assurer une productivité maximum. La pelle R55-9 est également équipée du module de ralenti automatique qui réduit sa consommation de carburant et limite le niveau sonore en cabine. Système hydraulique amélioré Pour optimiser la précision de ses machines, Hyundai a redessiné leur système hydraulique de façon à offrir à l’opérateur une maniabilité ultra-sensible et une manœuvrabilité de tout premier plan. La commande améliorée de débit de pompage limite le flux hydraulique lorsque les commandes ne sont pas activées, de manière à minimiser la consommation de carburant. Les électro proportionnels améliorés qui équipent le tiroir hydraulique principal sont conçus pour assurer à chaque fonction un débit plus précis nécessitant moins d’efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable et précis, les commandes de pilotage ultra-sensibles et les pédipulateurs donnent à l’opérateur d’une de nos pelles Série 9 la sensation de travailler en souplesse. Les propriétés supplémentaires de cet engin comprennent la régénération du débit du bras et de la flèche combinée à un dispositif automatique d’octroi de priorité de sélection de la flèche ou de la rotation pour assurer les meilleures performances possibles, quelle que soit l’application. Déport de la flèche La fonction de déport de flèche de la pelle R55-9 est conçue pour permettre un travail efficace sur les sites résidentiels peu spacieux et dans les zones urbaines. La flèche peut être décalée jusqu’à 80° à gauche et 50° à droite. Le couple de rotation augmenté accroît les capacités de fonctionnement en côte. Résistance structurelle La structure de la cabine des pelles de Série 9 est conçue au départ de profilés tubulaires plus minces mais plus solides afin d’assurer une plus grande sécurité et une meilleure visibilité. Les profilés en acier à faible tension et haute résistance sont soudés pour former un châssis de base robuste et stable. La durabilité de la structure est analysée et testée grâce à l’analyse MEF (méthode des éléments finis) et aux tests de durabilité à long terme. Yanmar 4TNV98 Le moteur Yanmar 4TNV98 libère une puissance nominale de 57 ch à 2.400 tpm. Cela signifie que la pelle R55-9 délivre la plus grande puissance de sa catégorie et vous en procure plus qu’il n’en faut pour réaliser votre travail. R55-9_fr.indd 7 07-07-2010 09:22:25 Rentable Tout propriétaire qui sait combien sa machine lui permet d’économiser prend plaisir à la posséder dans son parc d’engins. Les pelles de la série 9 apportent leur pierre à la réussite de votre entreprise en tant que solution vous permettant d’économiser du temps, du carburant, des pièces détachées et de l’argent pour vos opérations de terrassement. *Photo non contractuelle R55-9_fr.indd 8 07-07-2010 09:22:34 Faible consommation Les excavatrices compactes de la Série 9 sont développées pour consommer très peu de carburant. Un ventilateur de refroidissement à embrayage humide réduit la consommation de carburant et le niveau sonore à l’intérieur de la cabine. Durabilité améliorée L’excavatrice R55-9 est équipée de boucliers latéraux de contrepoids pour protéger le capot moteur. Le capot du cylindre de lame niveleuse assure une protection supplémentaire lorsque les conditions de travail sont délicates. Maintenance aisée Les embouts de graissage centralisés et le filtre à air facile à remplacer rendent l’entretien plus rapide et plus facile. Large capot moteur La pelle compacte de la Série 9 offre un accès aisé au compartiment moteur grâce à son capot de grandes dimensions. Plus grande longévité des composants Les frais de fonctionnement sont limités grâce à l’adoption de filtres hydrauliques longue durée (1000 h) et d’une huile hydraulique longue durée (5000 h). Les nouvelles bagues de lubrification longue durée et la cale d’épaisseur en polymère à poids moléculaire ultra-lourd, la plus grande efficacité des systèmes de refroidissement et les systèmes de préchauffage intégrés allongent les intervalles d’entretien et réduisent l’immobilisation de la machine en cas de maintenance. R55-9_fr.indd 9 07-07-2010 09:22:36 Spécifications Moteur Système de rotation Modèle YANMAR 4TNV98 Moteur de rotation Moteur à pistons axiaux Système de réduction Train planétaire Type Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, refroidi par eau, faibles emissions Graissage du roulement de rotation Bain de graisse Frein de rotation Humide, multi-disque J1995 (brute) 57 CV (42,5 kW) à 2400 t/min Vitesse de rotation 9,3 t/min J1349 (net) 55,2 CV (41,2 kW) à 2400 t/min 6271/1 (brute) 57,8 CV (42,5 kW) à 2400 t/min Puissance au volant nominale SAE DIN 6271/1 (net) 56 CV (41,2 kW) à 2400 t/min Couple max. 20,5 kgf.m (148 lbf.ft) à 1550 t/min Alésage x course 98 mm (3.86") x 110 mm (4.33") Cylindrée 3319 cc (203 in3) Batteries 1 x 12 V x 100 AH Démarreur 12 V - 3,0 kW Alternateur 12 V - 80 Amp Système hydraulique Pompe principale Type Pompes à débit variable, à pistons axiaux, montées en tandem Capacité nominale 2 x 55 ℓ/min (14.5 US gpm / 12 UK gpm) Pompe aux. pour le circuit de commande Pompe à engrenages Système cross-sensing et d’économie de carburant Moteurs hydraulique Translation Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement Rotation Moteur à pistons axiaux avec frein automatique Réglage des soupapes de décharge Circuit de travail 220 kgf/cm2 (3130 psi) Translation 220 kgf/cm2 (3130 psi) Circuit de rotation 220 kgf/cm2 (3130 psi) Circuit de pilotage 30 kgf/cm2 (430 psi) Soupape de securité Installé Contenances du liquide de refroidiSsement et des lubrifiants Remplissage litres Gallon américain Gallon britannique Réservoir de carburant

Liquide de refroidissement du moteur 9,5

Réducteur de rotation 1,5

Réduction finale translation (chaque côté) 1,2

Réservoir hydraulique 70,0

Circuit hydraulique (réservoir y compris) 120,0

Train de roulement Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure. Châssis central Chassis central en X Cadre de chenille Type caisson pentagonal Nombre de patins de chaque côté

Nombre de galets supérieurs de chaque côté

Nombre de galets inférieurs de chaque côté

1 - 95 x 50 x 527 mm (3.7”x 2.0”x 20.7”)

Lame niveleuse: 1 - 110 x 60 x 224 mm (4.3"x 2.4"x 8.4") Translation ET freins Type de translation Entièrement hydrostatique Moteur de translation Moteur à pistons axiaux, modèle sabot Système de reduction Train planétaire Traction max. barre de tirage 5300 kgf (11,700 lbf) Vitesse de translation max. (élevée)/(basse) 4,0 km/hr (2.5 mph) / 2,2 km/hr (1.4 mph) Aptitude en côte 35° (70%) Frein de stationnement Humide, multi-disque Poids en ordre de marche (apProximatif) Le poids en ordre de marche, incluant flèche de 3000 mm (9’ 10”), balancier de 1600 mm (5’ 3”) godet rétro-arrière de 0,18 m3 (0.24 yd3) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l’équipement standard. Poids des composants principaux Structure supérieure 2710 kg (5,970 lb) Contrepoids 230 kg (510 lb) Flèche mono avec lame 310 kg (680 lb) Poids en ordre de marche Poids en ordre de marche 5650 kg (12,460 lb)

• Flèche mono sans lame PILOTAGE Des manettes operées par pression du pilote et des pédales garantissent un fonctionnement aisé et sans fatigue. Commande pilote Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et godet (schéma ISO) Translation et direction Deux leviers avec pédales Etranglement du moteur Electrique, molette d’accélérateur Feux Deux phares montés sur la flèche, un phare monté sous le coffre à batterie un phare monté sous la cabine R55-9_fr.indd 10 07-07-2010 09:22:39 Godets Capacité Largeur Poids Profile SAE Profile CECE Sans couteaux latéraux Avec couteaux latéraux 0,07 m3 (0.09 yd3) 0,06 m3 (0.08 yd3) 315 mm (12.4") 360 mm (14.2") 115 kg (255 lb) 0,18 m3 (0.24 yd3) 0,15 m3 (0.20 yd3) 670 mm (26.4") 740 mm (29.1") 170 kg (375 lb) Force d’excavation Flèche 0,07 m3 (0.09 yd3) 1600 mm (5' 3") 1900 mm (6' 3") Poids 210 kg (460 lb) 230 kg (510 lb) SAE Force d’attaque du godet Profile SAE m3 (yd3) Longueur ISO 0,18 m3 (0.24 yd3) SAE Force d’attaque du balancier ISO 37,7 kN 37,7 kN 3850 kgf 3850 kgf 8490 lbf 8490 lbf 42,4 kN 42,4 kN 4330 kgf 4330 kgf 9550 lbf 9550 lbf 28,4 kN 25,5 kN 2900 kgf 2600 kgf 6390 lbf 5730 lbf 31,9 kN 28,7 kN 3260 kgf 2930 kgf 7190 lbf 6460 lbf

• Le poids du balancier comprend le cylindre et l’attelage du godet. Capacités de levage R55-9 Charge avant Charge latérale ou 360° Flèche : 3,0 m (9’ 10”) / Balancier : 1,6 m (5’ 3”) / Godet : 0,18 m (0.24 yd ) profil SAE / Lame en bas avec contrepoids de 230 kg (510 lb).

Hauteur du point de charge m (ft)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage,

la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. R55-9_fr.indd 11 A portée max. Capacité

3. Le point de charge est un crochet de levage situé à l’arrière du godet.

(*) indique la charge limitée par la capacité hydraulique. 07-07-2010 09:22:41 Capacités de levage R55-9 Charge avant Charge latérale ou 360° Flèche : 3,0 m (9’ 10”) / Balancier : 1,6 m (5’ 3”) / Godet : 0,18 m (0.24 yd ) profil SAE / Lame vers le haut avec contrepoids de 230 kg (510 lb).

Hauteur du point de charge m (ft)

A portée max. Capacité

(13.5) (16.7) (18.4) (19.2) (19.2) (18.5) (16.8) (13.9) Flèche : 3,0 m (9’ 10”) / Balancier : 1,9 m (6’ 3”) / Godet : 0,18 m3 (0.24 yd3) profil SAE / Lame en bas avec contrepoids de 230 kg (510 lb). Hauteur du point de charge m (ft)

A portée max. Capacité

(15.0) (17.8) (19.4) (20.1) (20.1) (19.5) (18.0) (15.3) Flèche : 3,0 m (9’ 10”) / Balancier : 1,9 m (6’ 3”) / Godet : 0,18 m3 (0.24 yd3) profil SAE / Lame vers le haut avec contrepoids de 230 kg (510 lb). Hauteur du point de charge m (ft)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage,

la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. R55-9_fr.indd 12 A portée max. Capacité

3. Le point de charge est un crochet de levage situé à l’arrière du godet.

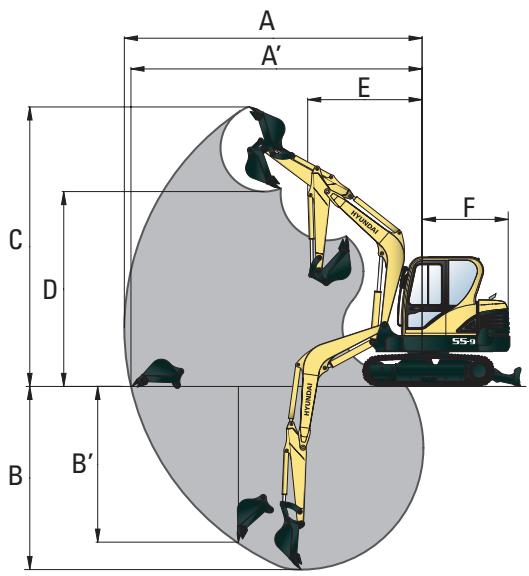

(*) indique la charge limitée par la capacité hydraulique. 07-07-2010 09:23:39 Dimensions et rayon d’action

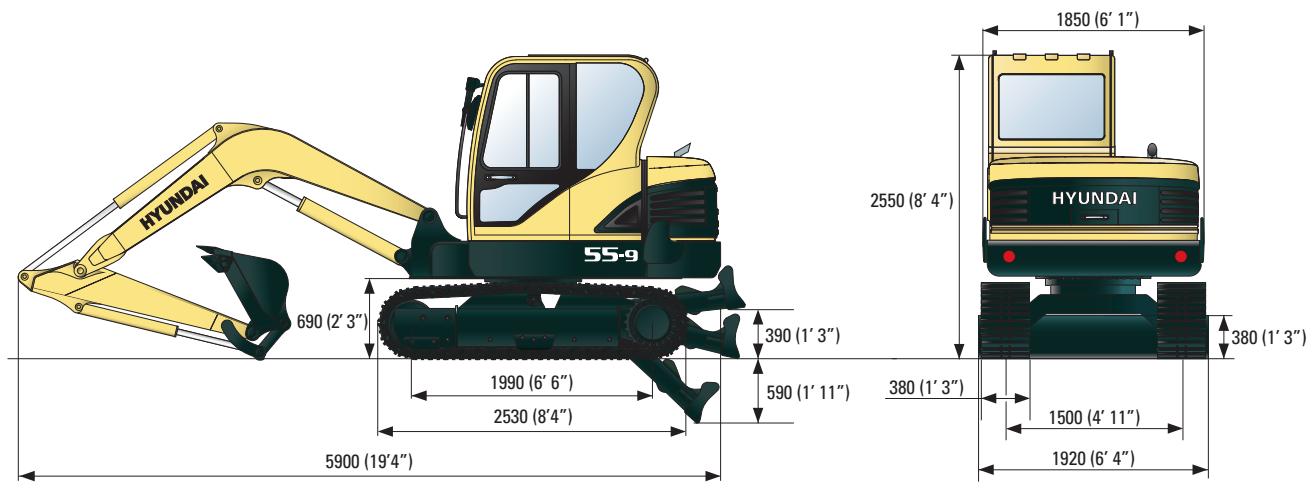

Longueur de la flèche 3000 (9' 10") Longueur du balancier 1600 (5' 3") 1900 (6' 3")

Portée d’attaque max. 6150 (20' 2") 6400 (20' 1")

Portée d’attaque max. au sol 6010 (19' 9") 6270 (20' 7")

Profondeur d’attaque max. 3820 (12' 6") 4060 (13' 4")

Profondeur d’attaque max. (à 2,4 m profondeur) 3200 (10' 6") 3460 (11' 4")

Profondeur d’attaque max. pour murs verticaux 5780 (18' 12") 5920 (19' 5")

Hauteur de déversement max. 4050 (13' 3") 4180 (13' 9")

• Cabine ROPS (ISO 3471) FOPS (ISO 3449) TOPS (ISO 12117)
• Cabine tous temps en acier avec visibilité périphérique
• Toutes les fenêtres sont en verre de sécurité
• Essuie-glace relevable
• Pare-brise coulissant-pliant
• Fenêtre latérale coulissante
• Portière verrouillable
• Compartiment de rangement & cendrier Module de contrôle centralisé
• Jauges Jauge à carburant Jauge de température du liquide de refroidissement du moteur

• Avertissement Niveau de carburant Pression d’huile du moteur Température du liquide de refroidissement du moteur Température de l’huile hydraulique Batterie déchargée Colmatage du filtre à air
• Préfiltre à carburant Verrouillage porte et cabine, une seule clé universelle Radio avec lecteur CD/MP3 Deux rétroviseurs extérieurs Siège à suspension réglable intégrale avec ceinture de sécurité Système de boîtier-console relevable (LH.) Quatre phares de travail avant Signal sonore électrique Batterie (1 x 12 V x 100 AH) Interrupteur principal de batterie Alimentation 12 volts (transformateur CC-CC) Calandre anti-salissures amovible pour le radiateur Frein de rotation automatique Réservoir amovible Séparateur à eau, conduite de refoulement Contrepoids Flèche mono (3,0 m; 9’ 10”) Balancier (1,6 m; 5’ 3”) Patins de chenille (380 mm; 15.7”) Guide de chenille Assistance au démarrage (grille de préchauffage d’air) par temps froid Embrayage de ventilateur (humide) Accumulateur, abaissement de l’équipement de travail Alarme de translation Coupleur rapide Chenilles en caoutchouc (400 mm; 16”) Godet étroit (0,07 m3; 0.09 yd3) Balancier long (1,9 m; 6’ 3”) Coffre à outils Salopette Siège chauffant à suspension mécanique Feux de travail additionelles

ÉQUIPEMENT EN OPTION

Climatiseur Pompe à carburant (35 ℓ/min; 9.2 US gpm) Gyrophare Kit de tuyauterie à simple effet (marteau, etc.) Kit de tuyauterie à double effet (benne preneuse, etc.) Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour de plus amples informations. L’engin illustré peut varier suivant les spécifications internationales. Toutes les mesures faisant partie du système ISO (impérial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche. VOTRE CONTACT www.hyundai.eu R55-9_fr.indd 16 FR - 2010.7 Rev 0 07-07-2010 09:24:34
