R75-7 - Mini pelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil R75-7 HYUNDAI au format PDF.
| Type de produit | Mini pelle |
| Marque | HYUNDAI |
| Modèle | R75-7 |
| Poids de la machine (cabine + patins caoutchouc) | 7430 kg |
| Poids de la machine (cabine + patins acier) | 7530 kg |
| Moteur | Mitsubishi S4S |
| Puissance nominale | 55,5 ch (40,8 kW) à 2300 tr/min |
| Capacité du godet standard (SAE) | 0,25 m³ |
| Largeur du godet standard | 750 mm |
| Profondeur d'attaque maximale | 3980 mm |
| Hauteur d'attaque maximale | 6510 mm |
| Portée d'attaque maximale | 6660 mm |
| Hauteur de déversement maximale | 4535 mm |
| Force d'attaque du godet | 53,6 kN |
| Vitesse de déplacement (haute/basse) | 3,1 / 4,8 km/h |
| Vitesse de rotation | 9,7 tr/min |
| Réservoir d'huile hydraulique | 85 L |
| Réservoir de carburant | 130 L |
| Niveau sonore extérieur / intérieur | 98 / 78 dB |
| Angle de pivotement de la flèche | Gauche 80°, Droite 50° |
| Dimensions (L x l x H) | 6255 x 2150 x 2555 mm |
FOIRE AUX QUESTIONS - R75-7 HYUNDAI
Questions des utilisateurs sur R75-7 HYUNDAI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Mini pelle au format PDF gratuitement ! Retrouvez votre notice R75-7 - HYUNDAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil R75-7 de la marque HYUNDAI.

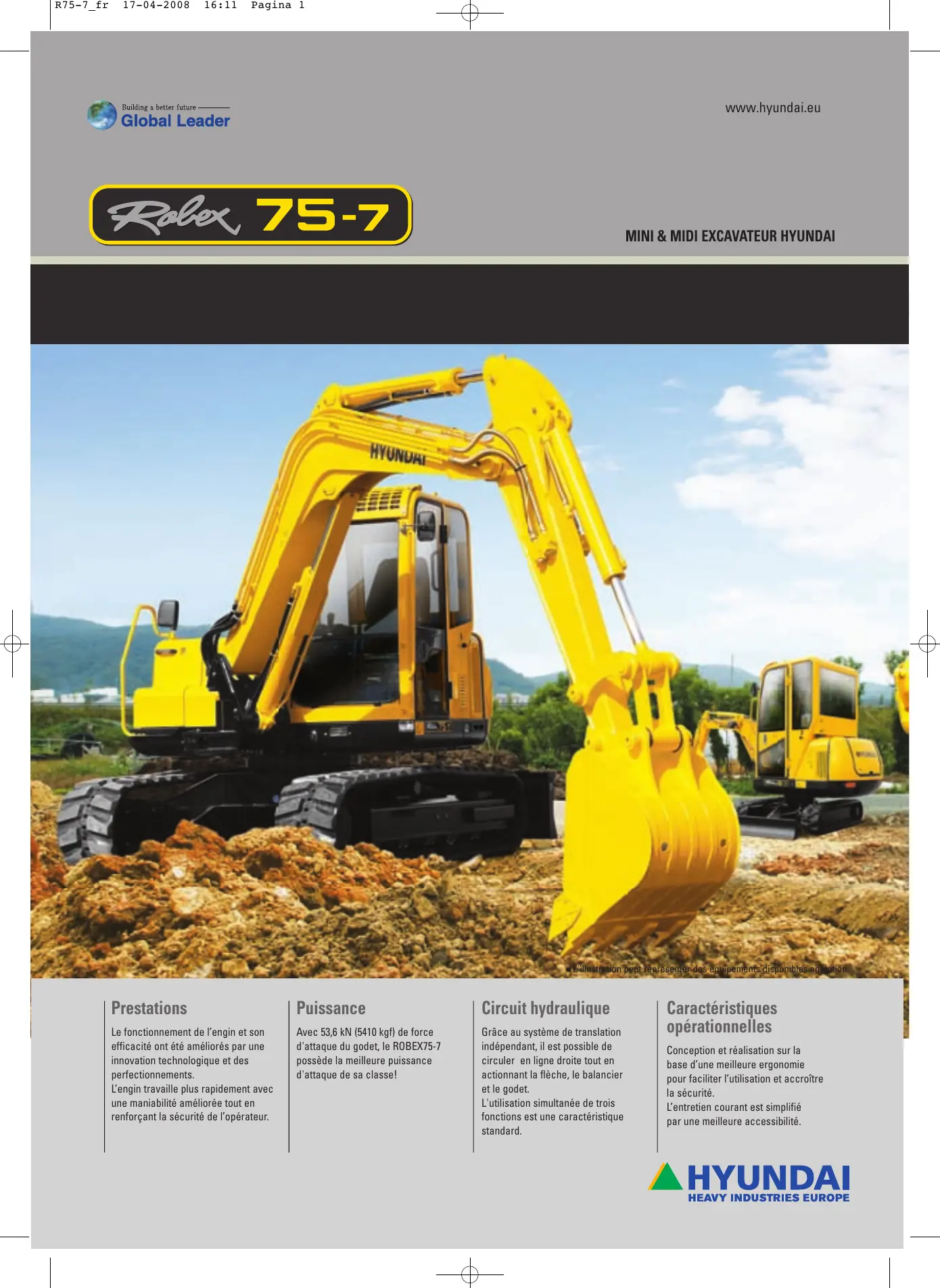

MODE D'EMPLOI R75-7 HYUNDAI
Le fonctionnement de l'engin et son efficacité ont été améliorés par une innovation technologique et des perfectionnements.
L'engin travaille plus rapidement avec une maniabilité améliorée tout en renforçant la sécurité de l'opérateur.
Puissance
Avec 53,6 kN (5410 kgf) de force d'attaque du godet, le ROBEX75-7 possède la meilleure puissance d'attaque de sa classe!
Circuit hydraulique
Grâce au système de translation indépendant, il est possible de circuler en ligne droite tout en actionnant la flèche, le balancier et le godet.
L'utilisation simultanée de trois fonctions est une caractéristique standard.
Caractéristiques opérationnelles
Conception et réalisation sur la base d'une meilleure ergonomie pour faciliter l'utilisation et accroître la sécurité.
L'entretien courant est simplifié par une meilleure accessibilité.
CHARACTERISTIQUES Relax, 75-7
| Description | Unité | ROBEX75 -7 | ||
| POIDS DE LA MACHINE | CABINEToit | Patin en caoutchuc | kg (lb) | 7430 (16,380) |
| Patin en acier | kg (lb) | 7530 (16,601) | ||
| Patin en caoutchuc | kg (lb) | - | ||
| Patin en acier | kg (lb) | - | ||
| GODET STANDARD | Capacité (SAE plein) | m² (yd²) | 0,25 (0.33) | |
| Largeur | mm (in) | 750 (30) | ||
| MOTEUR | Fabricant, Modèle | - | Mitsubishi S4S | |
| Puisance nominale | CV (kW) / tpm | 55,5 / 40.8 / 2,300 | ||
| Déplacement | cc (cu - in) | 3331 (203) | ||
| RAYON D'ACTION | Longueur du balancier | mm (in) | 1660 (65) | |
| Profondeur d'attaque max. | mm (in) | 3980 (157) | ||
| Profondeur d'attaque max. pour murs verticaux | mm (in) | 3215 (127) | ||
| Hauteur d'attaque max. | mm (in) | 6510 (256) | ||
| Hauteur de déversement max. | mm (in) | 4535 (179) | ||
| Portée d'attaque max. | mm (in) | 6660 (262) | ||
| Rayon de rotation min | Avant | mm (in) | 2450 (96) | |
| Rotation | mm (in) | 1925 (76) | ||
| Rayon arrière | mm (in) | 1570 (62) | ||
| Angle de pivotement de la flèche | degré | Gauche 80, Droite 50 | ||
| DIMENSIONS | Longueur hors tout | mm (in) | 6255 (246) | |
| Largeur hors tout | mm (in) | 2150 (85) | ||
| Hauteur totale | mm (in) | 2555 (101) | ||
| Bouteur (largeur x hauteur) | mm (in) | 2150 x 510 (85 x 20) | ||
| PERFORMANCES | Vitesse de déplacement | km / hr (mph) | 3,1 / 4,8 (1.9 / 3.0) | |
| Vitesse de rotation | rpm | 9,7 | ||
| Aptitude en côte | deg (%) | 30 (58) | ||
| Profondeur d'excavation max. | Godet | kN / kgf / lbf | 53,6 / 5,410 / 11,930 | |
| Bras | kN / kgf / lbf | 39,8 / 4,060 / 8,950 | ||
| Traction max. barre de tirage | kN / kgf / lbf | 57,5 / 5,860 / 12,920 | ||
| TRAIN | Pression au sol | CAB & patin en caoutchuc | kpa (kgf / cm²) <psi> | 34,0 (0.35) <5.0> |
| Toit & patin en caoutchuc | - | |||
| Distance gobelet x jauge chenille | mm (in) | 2200 x 1700 (87 x 67) | ||
| Largeur patin de chenille | mm (in) | 450 (18) | ||
| Type de moteur de déplacement | - | GM09-VN-C21/36-3 | ||
| Système de tension des chenilles | - | Cylindre de graisse | ||
| HYDRAULIQUE | Type de pompé hydraulique | - | Piston x 2 + Vitesse x 1 | |
| Flux d'huile de la pompé | litres / min (US gpm) | 2 x 78,2 + 46,7 (2 x 20.7 + 12.3) | ||
| Flux d'huile du circuit auxiliaire | litres / min (US gpm) | 78,2 (20.7) | ||
| Réglage de la soupape de décharge | Mpa (kgf / cm²) <psi> | 25,5 / 23,5 (260 / 240) <3,700 / 3,410) | ||
| CONTENANCES | Réserveur d'huile hydraulique | litres / USgal / UKgal | 85 / 22.5 / 18.7 | |
| Huile moteur | litres / USgal / UKgal | 7,5 / 2.0 / 1.6 | ||
| Réserveur de carburant | litres / USgal / UKgal | 130 / 34.3 / 28.6 | ||
| Liquide de refroidissement | litres / USgal / UKgal | 10 / 2.6 / 2.2 | ||
| NIVEAU SONORE | à l'extérieur / à l'intérieur(Lwa/Lpa) | dB | 98 / 78 | |
L'équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines arrondies à la livre ou au pouce le plus proche. Les spécifications peuvent faire l'objet de modifications sans préavis.
