MODE D'EMPLOI R55-7A HYUNDAI

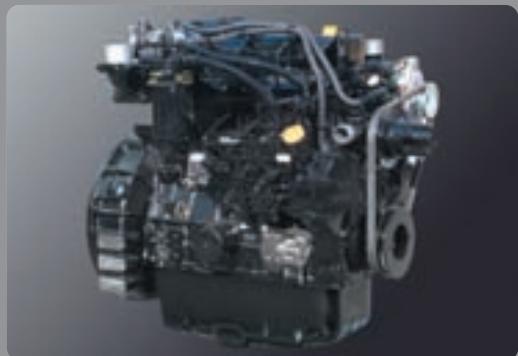

La plus grande puissance de moteur dans sa Classe YANMAR 4TNV98-EPHYB
42.5 kW (57 HP) / 2400 t/min
Le moteur Yanmar 4TNV98-EPHYB fournit un couple maximum de 205 Nm (148 lbf.ft) et une puissance nominale de 57 chevaux à 2400 t/min. Ceci signifie que la R55-7A possède la puissance la plus élevé dans sa classe. Vous disposez de plus de puissance pour faire votre travail.
Hyundai Robex 55-7A
Prestations maximales
Environnement de travail comfortable
Système hydraulique avancé
Durée de vie plus longue & plus grande fiabilité
Meilleur rendement de carburant
L'illustration peut présenter des équipements disponibles en option
Robex 55-7A
Technologie de modélisation de cabine
Cabine spacieuse et comfortable
Tous les leviers de commande ont eté concus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.
MODE M:Haute puissance
Affichage fiable avec un tableau de commande
Toutes les informations des appeareils telles que le régime du moteur, la température de l'eau de refroidissement du moteur, le niveau de carburant et le statut des divers interrupteurs électriques, fournissant à l'opérateur des données beaucoup plus précises que jamais auparavant sur l'état de l'engin. Ces informations facilitent le dépistage des pannes.

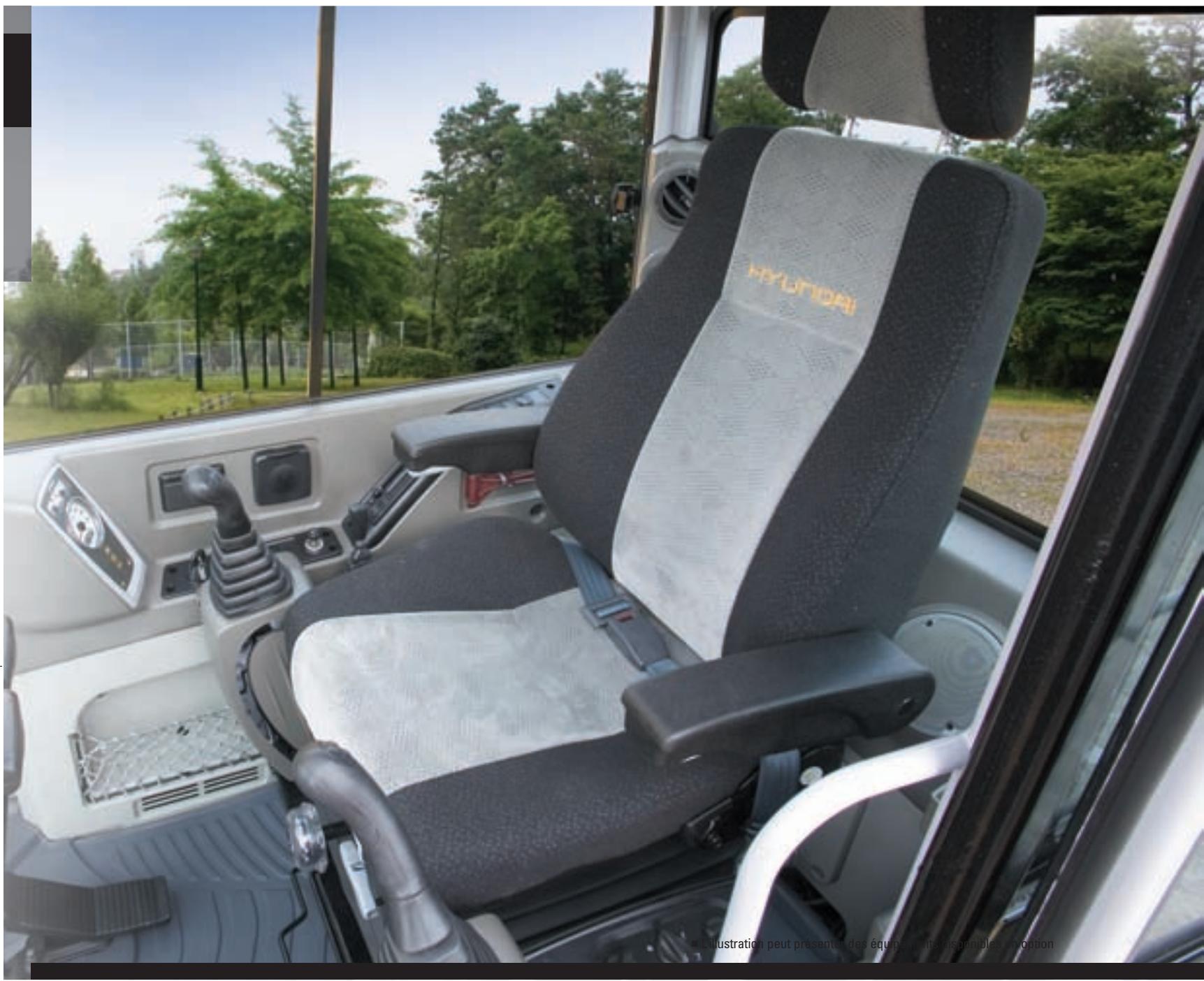

Cabine spacieuse et comfortable
Radio et CD
Une radio avec CD de luxé est installée à un endroit pratique.

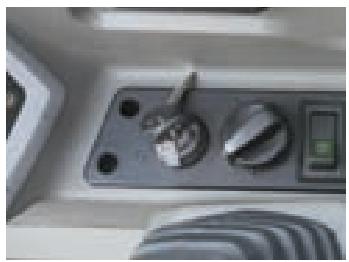

Contacteur d'allumage et interrupteur de régime moteur de type molette

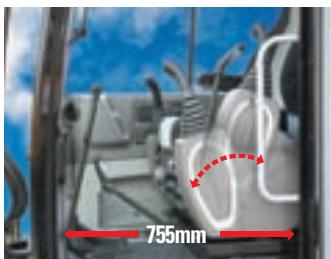

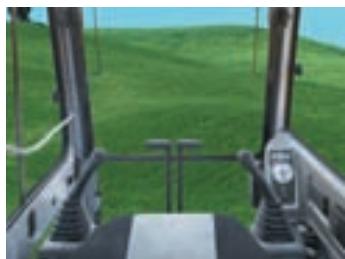

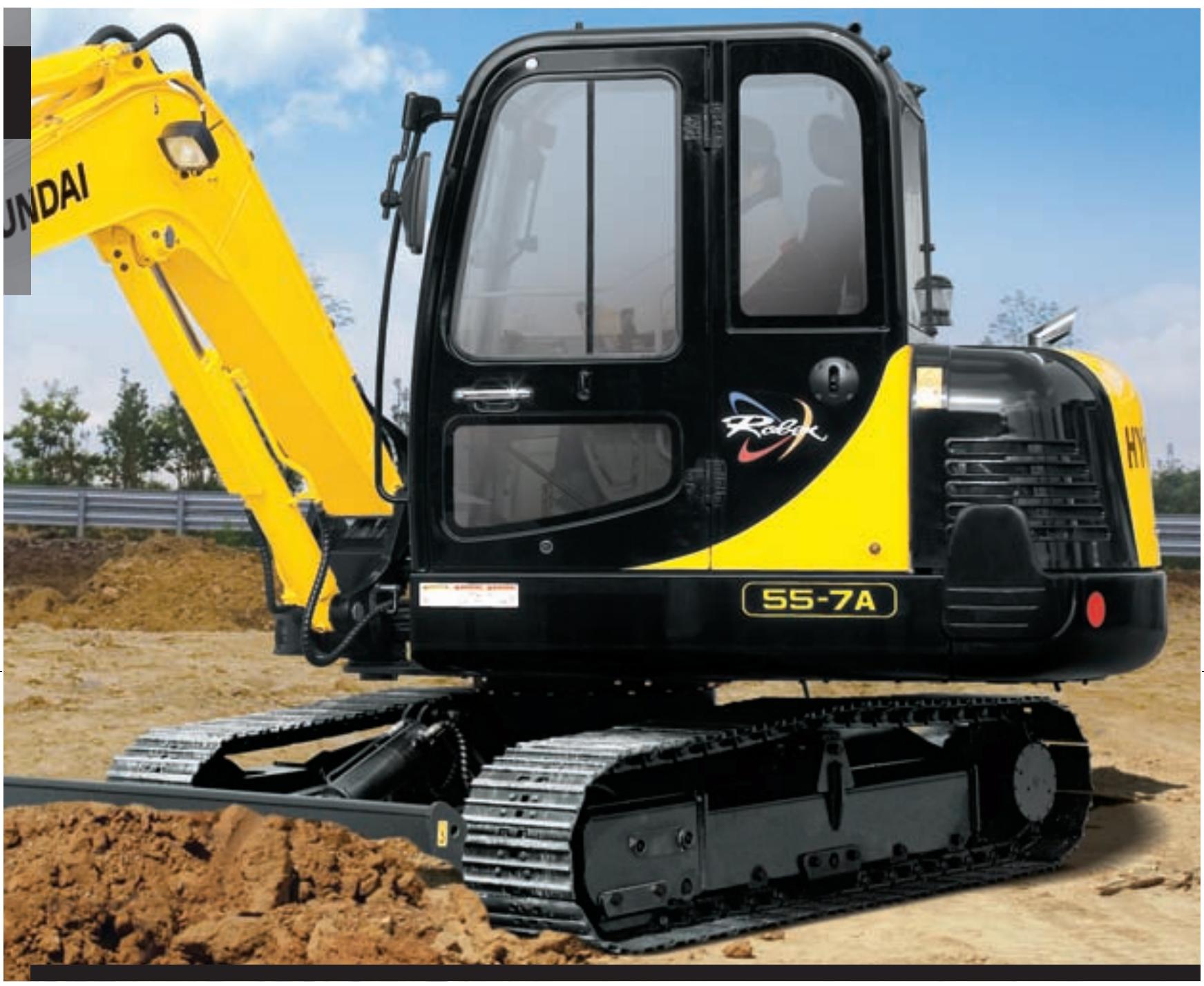

Large cabine avec une excellente visibilité
La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramicique et les grandes fenêtes arrêté et laterales offrent une excellente visibilité dans toutes les directions.

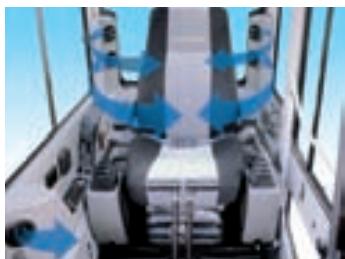

Climatisation et chauffage puissants
Pour le comport de l'opérateur par tous les temps, un système de climatisation a été installé. Encore plus pratique, la cabine est équipée d'un dégivre pour une'utilisation par temps froid.
Manettes sensibles et accès aisé
Les nouvelles manettes permettant une commande précise ont été équipées de 4 interrupteurs. La tour inclinable combinée aux grandes portes offre davantage d'espace pour acceder à la cabine.
Gauge
Klaxon/Factice
Droite
Concasseur/Factice

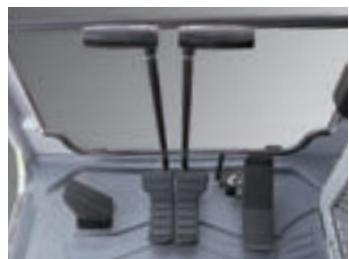

Pédales de déplacement couples et repose-pieds
Les pédales et leviers de déplacement avec repose-pieds ergonomiques permettent un fonctionnement rapide et aisé.
Fenetre laterale coulissante
La fenetre coulissante permet a
l'opérateur de communiquer avec les personnes se trouvant à l'extérieur et offre une circulation d'air sans devoir ouvr la porte principale.

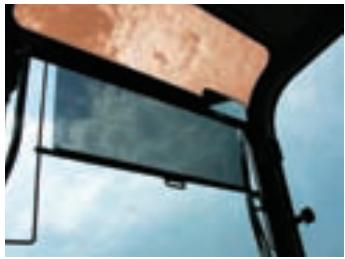

Grand pare-soleil et toit vitre
La vitre sur l'angle avant supérieur est suffisamment grande pour offrir une meilleure visibilité alors que le pare-soleil protège l'opérateur des rayons directs du soleil.
Essuie-glace relevable
Un essuie-glace relevable pour améliorer la vue frontale.

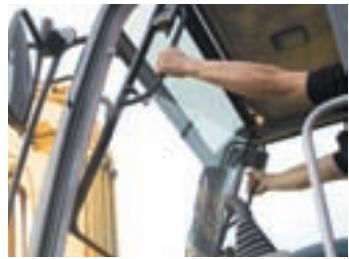

Pare-brise à ouverture aisee
Le pare-brise coulissant pliant vers l'intérieur peut s'ouvoir facilement et être maintenu en position ouverte en toute sécurité pour améliorer les conditions de travail.
Vitre supérieure : Couleur bronze et verre
de sécurité feuilleté
Robex 55-7A
Technologie améliorée et look modifié
HYUNDAI

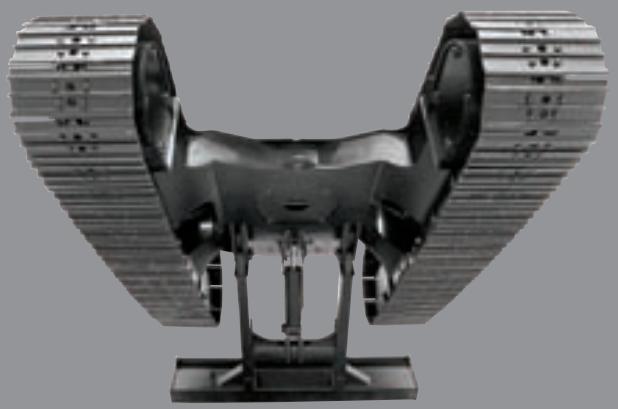

Un chàssis solide et stable
Le chassin renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension.
Robex 55-7A
Puisance de traction et de levage exceptionnelle
La puissance de traction et de levage exceptionnelle permet d'effectuer rapidement tous les travaux.

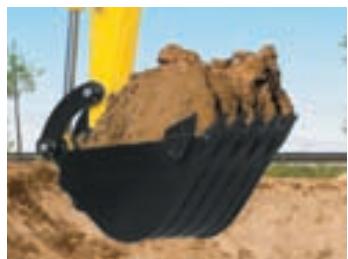

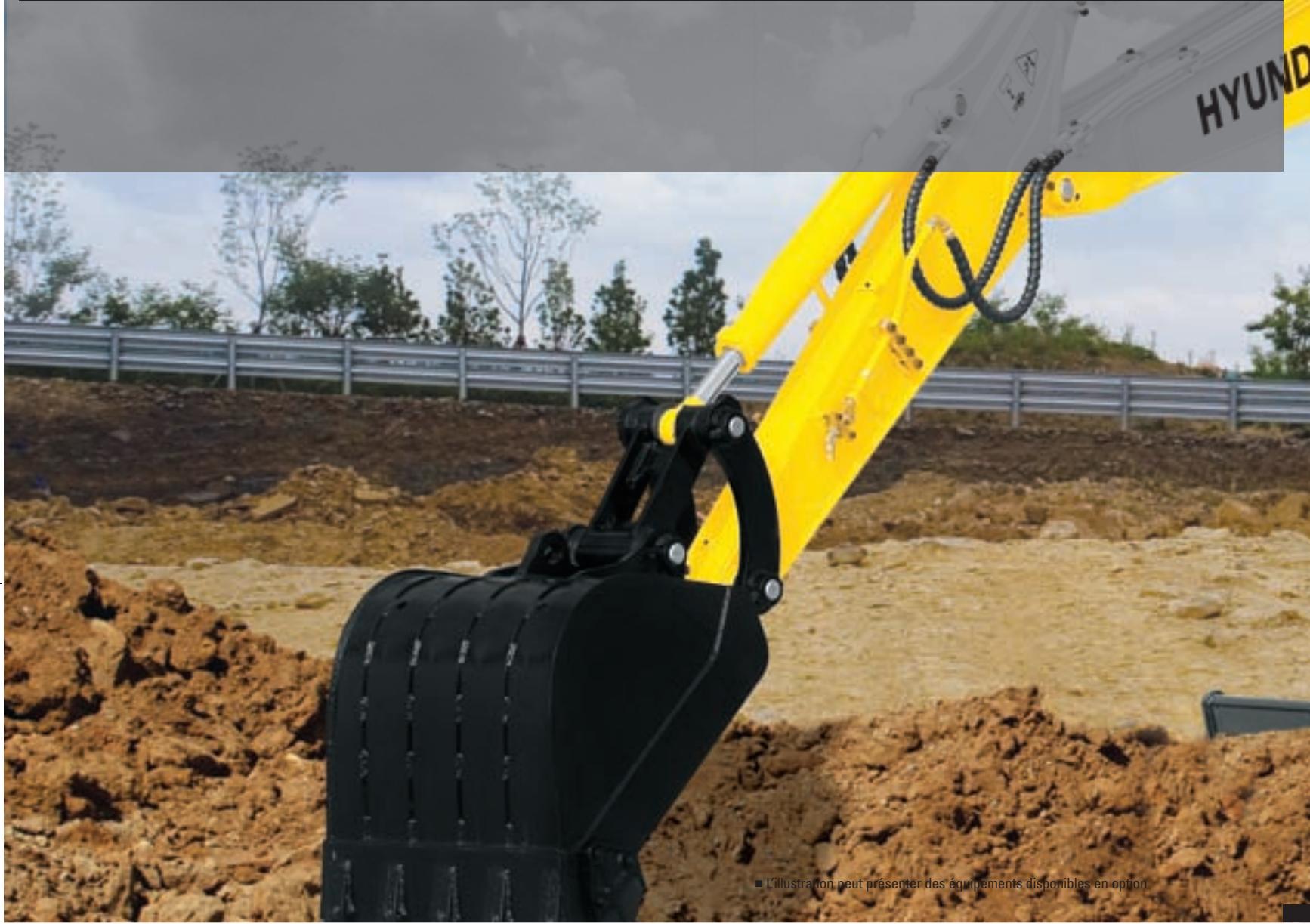

Benne renforcée
Plaques de renforcement supplémentaires sur la section du bord de coupe. La belle renforcée est constituée d'acier plus écais et d'une plaque laterale supplémentaire.

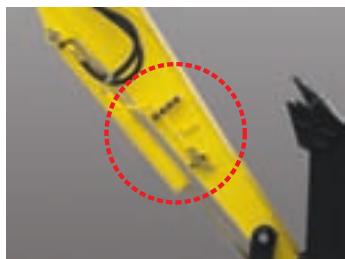

Flèche renforcée
Des renforts ont ete soudes pour proteger la flche des chocs et de I'usure.
Aptitude en côte
La possibilité de gravir des pentes de 35 degrés (70%) et la grande distance entre les roues sont pratiques pour le travail sur un terrain en pente.
Système anti-redémarrage
Pendant l'utilisation, le système anti-redémarrage empêche toute activation du démarre.
Tableaux de commande d'accès facile
Les interrupteurs et autres commandes essentielles se trouvent a proximé de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.
Installation pour
fonctionnement marteau
Un clapet de sécurité contre les surcharges ainsi que des conduites sont montés de série pour la capacité du client.

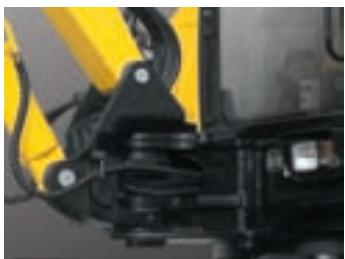

Pivotement excentrique du balancier
La R55-7A est conçue pour fonctionner efficacement dans les zones d'habitation animées et les régions urbaines. Le balancier peut pivoter excentriquement dans un rayon de 130 degrés.
Robex 55-7A
Bonnes prestations et longue durée de vie
Position du godet par rapport à la lame niveleuse
La cinématique de flèche - balancier - godet est conçu pour minimiser l'espace inutilie entre le godet et la lame en vue d'un travail de nivellement plus efficace.
Lame niveleuse puissant La lame niveleuse largement dimensionnée améliore le rendement et facilité le travail.
FEM (Méthode des éléments finis)
La durabilité de la construction a été démontrée par une analyse basée sur la méthode des éléments finis et le test de durabilité à long terme.
Chàssis solide et durable
Le R55-7A a un chassin en acier solide et durable qui est soude à l'aide de robots. Et pour que les chenilles soient toujours bien alignées, les guides-chaines sont montés en série.

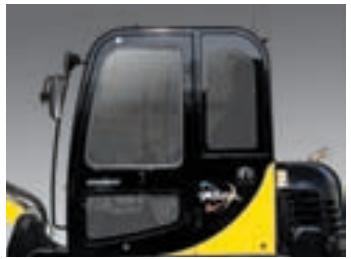

Cabine tubulaire rectangulaire
Cabine certifiée pour ROPS, FOPS et TOPS pour une meilleure sécurité de l'opérateur dans le cas où une force externe est exercée sur la cabine.

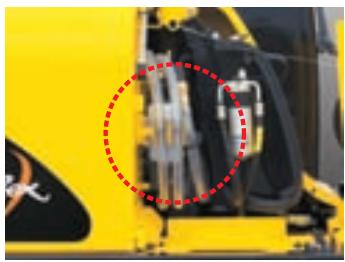

Couvercle du cylindre de la flèche
Un couvercle pour le cylindre de la flèche est installé de série pour évitier tout dommage au cylindre.
Protection latéral
En cas de braquage court, la protection latérale empêche tout dommage au capot du moteur.

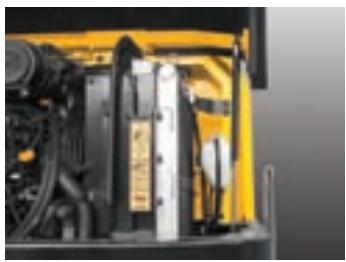

Radiateur de large capacité
Un radiateur de large capacité a eté installé pour améliorer les performances et le refroidissement du moteur.
Robex 55-7A

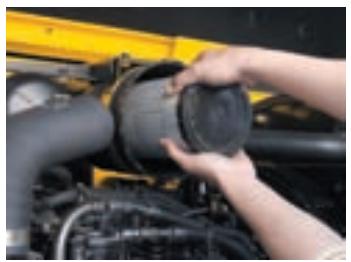

Filtre à air facile à remplacer
La R55-7A est équipée d'un filtre à air en matière plastique durable facile à entretenir et rapide à replacer.
Système de replissage du carburant (option)
Pompe electrique pour replir le carburant.

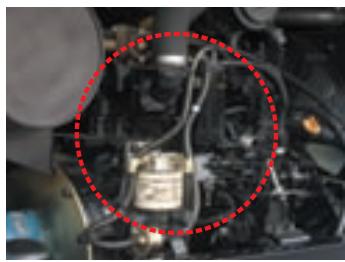

Séparateur d'eau et filtré à carburant de grande capacité
Pour protégé le système d'injection de carburant et minimaler le risque de panne de l'alimentation en carburant, un grand filtré à carburant et un séparateur d'eau transparent sont montés pour la durabilité.
Graisseurs centralisés
Lesgraisseurs sont centralisés pour un acces aiependant l'entretien,pour un gain de temps et d'argent.

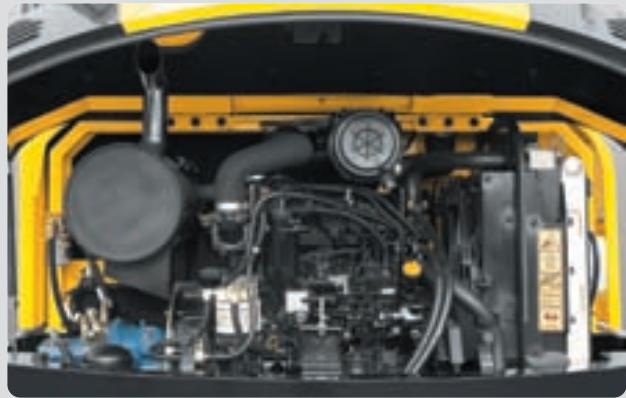

Fiabilité et possibilité

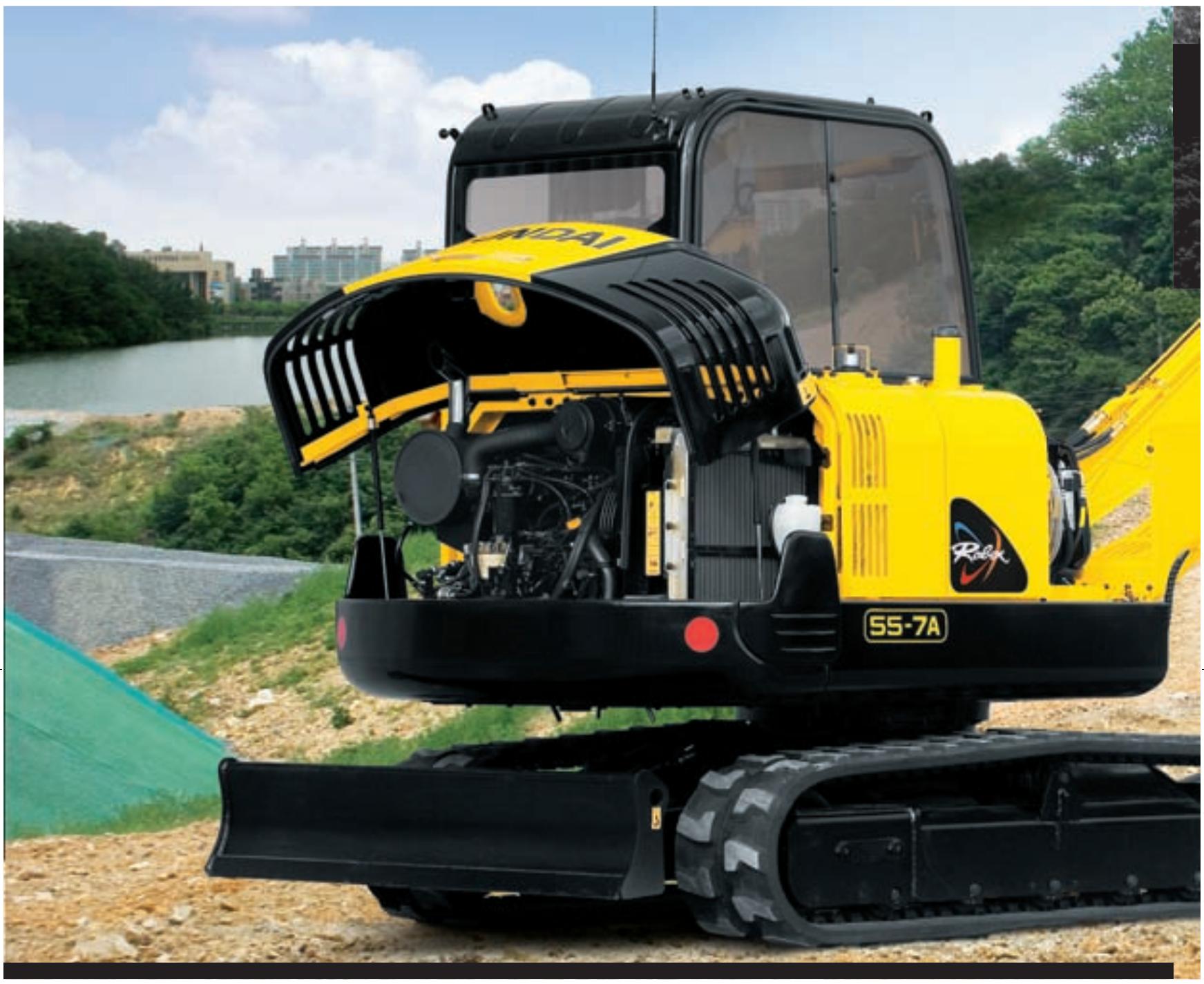

Des capots ouvrant entièrement et un système de clé principale offrent un accès aisé pour l'entretien.
Composants moteur facies à entretenir
Le R55-7A est donc pour offrir une excellente accessibilité. Toutes les portes, les couvercles et capots ont été développés pour pouvoir être entièrement ouverts. Vous trouvez que le R55-7A offre enormément d'espace pour effectuer notre maintenance habituelle sans souci.

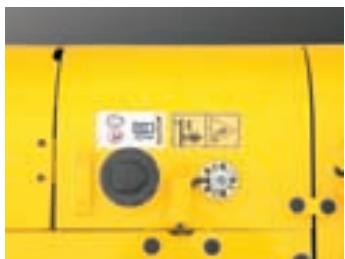

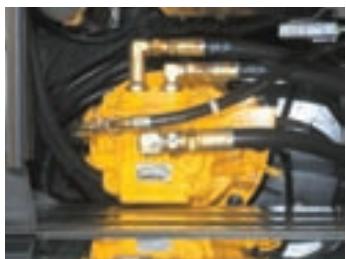

Filtre hydraulique longue durée
Des matériaux de filtrage ultra-performants sont utilisés pour des intervalles de remplacement plus longs.
■ L'illustration peut préparer des équipements disponibles en option
Boite à fusibles centralisée
La boite à fusibles est installée à l'arrête du siège pour faciliter l'entretien.
Réserveir de carburant grande capacité
La grande capacité du réserve de carburant permet un temps de fonctionnement plus long.
Interrupteur principal
L'interrupteur principal de la batterie situé à l'avant de l'engin facile les inspections et l'entretien de la batterie tout en évitant qu'elle se décharge trop.
Commande de rotation douce et précise
La conception visant à absorber les choses est améliorée pour arrêter et démarrer la rotation précisé et en douceur.
Moteur
| Modèle | YANMAR 4TNV98-EPHYB |
| Type | Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec faible émission |
| Puisance nominale au volant |
| SAE | J1995 (brute) | 42,5 kW (57 CV) / 2400 t/min |
| J1349 (nette) | 41,2 kW (55.2 CV) / 2400 t/min |
| DIN | 6271/1 (brute) | 42,5 kW (57.8 CV) / 2400 t/min |
| 6271/1 (nette) | 41,2 kW (56 CV) / 2400 t/min |
| Couple max. | 205 Nm (148 lbf.ft) / 1550 t/min |
| Alésage x course | 98 mm (3.86") x 110 mm (4.33") |
| Cylindrée | 3319 cc (203 cu in) |
| Batterie | 1 x 12 V x 100 AH |
| Démarreur | 12 V - 3.0 kW |
| Alternateur | 12 V - 80 Amp |
Système hydraulique
| Pompe principale |
| Type | Deux pompes à piston à cylindrée variable |
| Débit nominal | 2 x 55,2 ℃/min (12.1 gpm) pompes |
| Pompe aux. pour le circuit de commande | Pompe à engrenages |
| Moteurs hydrauliques |
| Translation | Deux moteurs à piston axial avec vanne d'équilibre et frein de stationnement |
| Rotation | Moteur à piston axial avec frein automatique |
| Réglage de la soupape de sécurité |
| Circuit de travail | 21,58 MPa (3130 psi) |
| Circuit de translation | 21,58 MPa (3130 psi) |
| Circuit de rotation | 21,10 MPa (3060 psi) |
| Circuit de commande | 2,96 MPa (430 psi) |
| Soupape de service | Installée |
| Cylinders Hydrauliques |
| N° de cylindres-alésage x tige x course | Flèche : 1 - 110 x 65 x 715 mm (4.3" x 2.6" x 28.1") |
| Balancier : 1 - 90 x 55 x 850 mm (3.5" x 2.2" x 33.5") |
| Godet : 1 - 80 x 50 x 660 mm (3.1" x 2.0" x 26.0") |
| Oscillation de la flèche : 1 - 95 x 50 x 527 mm (3.7" x 2.0" x 20.7") |
| Lame niveleuse : 1 - 110 x 60 x 214 mm (4.3" x 2.4" x 8.4") |
Translation & freins
| Type de translation | Enticipation hydrostatique |
| Moteur de translation | Moteur à piston axial, modèle sabot |
| Système de démultiplication | Démultiplicitateur planétaire |
| Traction max. barre de tirage | 53 kN (11,700 lbf) |
| Vitesse de translation max. (élevée) / (basse) | 4,1 km/h (2.5 mph) / 2,2 km/h (1.4 mph) |
| Aptitude en côte | 35° (70%) |
| Frein parking | Humide, multi-disque |
Système de rotation
Commands
| Moteur de rotation | Moteur à piston axial |
| Démultiplication de la rotation | Démultiplicitateur planétaire |
| Frein de rotation | Humide, multi-disque |
| Vitesse de rotation | 9,3 t/min |
Des manettes opérées par pression pilote et des pédales garantissant un fonctionnement aisé et sans fatigue.
| Commande pilote | Deux manettes avec un levier de sécurité
(G) : Pivotement de la flèche et balancier,
(D) : Flèche et godet (ISO) |
| Etranglement du moteur | Mécanique, à câble |
| Feux | Deux yeux montés sur la flèche, un sous la cabine |
Contenances du liquide de refroidissement et des lubrifiants
Chàssis
| (Remplissage) | litres | US gal | UK gal |
| Réservoir de carburant | 120,0 | 31.7 | 26.4 |
| Liquide de refroidissement du moteur | 10,0 | 2.6 | 2.2 |
| Carter houile moteur | 11,6 | 3.1 | 2.6 |
| Système de rotation – houile de transmission | 1,5 | 0.4 | 0.3 |
| Réduction finale (chaque côte) | 1,2 | 0.3 | 0.2 |
| Réservoir hydraulique | 70,0 | 18.5 | 15.4 |
| Circuit hydraulique | 120,0 | 31.7 | 26.4 |
Le chassin central en X est intégralement soude avec des cadres de chenille à section en caisson renforcée. Le chassin comprend des galets lubriés, ajusteurs de chenilles avec recessorts amortisseurs, des barbotins et une chaîne de chenille avec patins à triple nervure.
Poids en ordre de marche (approximatif)
| Châssis central | Type en X |
| Cadre de chenille | Type caisson pentagonale |
| Nombre de patins de chaque côté | 40 |
| Nombre de galets supérieurs de chaque côté | 1 |
| Nombre de galets inférieurs de chaque côté | 5 |
Le pays en ordre de marche, incluant flèché de 3000 mm (9' 10"), balancier de 1600 mm (5' 3"), godet de 0,18 m³ (0.24 yd³) profil SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de liquide hydraulique plein et l'équipement standard.
| Poids des composants principaux |
| Structure supérieure | 2650 kg (5,840 lb) |
| Contrepoids | 200 kg (440 lb) |
| Flèche mono (avec vérin de balancier) | 310 kg (680 lb) |
| Poids en ordre de marche |
| Poids en ordre de marche | 5450 kg (12,020 lb) |
Godets
| Capacité | Largeur | Poids | 3,0 m (9' 10") Flèche |
| Profil SAE | Profil CECE | Sans couteaux latéraux | Avec couteaux latéraux | 1,9 m (6' 3") balancier |
| 0,07 m³ (0.09 yd³) | 0,06 m³ (0.08 yd³) | 315 mm (12.4") | 360 mm (14.2") | 84 kg (185 lb) | ■ |
| * 0,18 m³ (0.24 yd³) | 0,15 m³ (0.20 yd³) | 670 mm (26.3") | 735 mm (29.0") | 137 kg (300 lb) | ■ |
*: Godet d'excavation standard
: D'application pour des matériaux d'une densité 1600kg / m^3 (2,700~lb / yd^3) ou moins
: D application pour des matériaux d'une densité 1100 kg/m^3 (1,850 lb/yd³) ou moins
| Balancier | Longueur | * 1600 mm (5' 3") | 1900 mm (6' 3") |
| Poids | 210 kg (460 lb) | 230 kg (510 lb) |
| Force d'attaque du godet | SAE | 37,7 kN | 37,7 kN |
| 3850 kgf | 3850 kgf |
| 8490 lbf | 8490 lbf |
| ISO | 42,4 kN | 42,4 kN |
| 4330 kgf | 4330 kgf |
| 9550 lbf | 9550 lbf |
| Force d'attaque du balancier | SAE | 28,4 kN | 25,5 kN |
| 2900 kgf | 2600 kgf |
| 6390 lbf | 5730 lbf |
| ISO | 31,9 kN | 28,7 kN |
| 3260 kgf | 2930 kgf |
| 7190 lbf | 6460 lbf |
- Flèche : 3,0 m (9' 10") - Balancier : 1,6 m (5' 3") - Godet : 0,18 m³ (0.24 yd³) profil SAE - Lame niveleuse abaisée avec contrepoids de 200 kg (440 lb).
Profil SAE
0.07 m³ (0.09 yd³)
*0,18 m³ (0.24 yd³)
Capacités de levage R55-7A
Capacité nominale sur le côte
Capacité nominale à l'avant 360 degrés
| Hauteur du point de charge (m) | Rayon de charge | A portée max. |
| 2,0 m (5 ft) | 3,0 m (10 ft) | 4,0 m (13.12 ft) | 5,0 m (16.40 ft) | Capacité | Portée |
| | | | | | | | | | m(ft) |
| 5,0 m | kg | | | | | | | | | *950 | *950 | 4,12 |
| (16.40 ft) | lb | | | | | | | | | *2090 | *2090 | (13.5) |
| 4,0 m | kg | | | | | *1020 | *1020 | | | *980 | 730 | 5,07 |
| (13.12 ft) | lb | | | | | *2250 | *2250 | | | *2160 | 1610 | (16.6) |
| 3,0 m | kg | | | | | *1090 | 1070 | | | 880 | 600 | 5,59 |
| (10 ft) | lb | | | | | *2400 | 2360 | | | 1940 | 1320 | (18.3) |
| 2,0 m | kg | *3060 | *3060 | *1690 | 1610 | *1330 | 1020 | 1030 | 710 | 810 | 550 | 5,83 |
| (5 ft) | lb | *6750 | *6750 | *3730 | 3550 | *2930 | 2250 | 2270 | 1570 | 1790 | 1210 | (19.1) |
| 1,0 m | kg | | | 2230 | 1490 | 1420 | 970 | 1000 | 680 | 790 | 540 | 5,84 |
| (5 ft) | lb | | | 4920 | 3280 | 3130 | 2140 | 2200 | 1500 | 1740 | 1190 | (19.2) |
| Au niveau de sol | kg | *2340 | *2340 | 2160 | 1430 | 1380 | 930 | 990 | 670 | 840 | 560 | 5,62 |
| lb | *5160 | *5160 | 4760 | 3150 | 3040 | 2050 | 2180 | 1480 | 1850 | 1230 | (18.4) |
| -1,0 m | kg | *3600 | 2760 | 2140 | 1410 | 1360 | 920 | | | 960 | 650 | 5,13 |
| (-5 ft) | lb | *7940 | 6080 | 4720 | 3110 | 3000 | 2030 | | | 2120 | 1430 | (16.8) |
| -2,0 m | kg | *3780 | 2800 | 2160 | 1430 | | | | | *1150 | 900 | 4,22 |
| (-5 ft) | lb | *8330 | 6170 | 4760 | 3150 | | | | | *2540 | 1980 | (13.8) |
| -3,0 m | kg | *2060 | *2060 | | | | | | | | | |
| (-10 ft) | lb | *4540 | *4540 | | | | | | | | | |
- Flèche : 3,0 m (9' 10") - Balancier : 1,9 m (6' 3") - Godet : 0,18 m³ (0.24 yd³) profil SAE - Lame niveuse abaisée avec contrepoids de 200 kg (440 lb).
| Hauteur du point de charge (m) | Rayon de charge | A portée max. |
| 2,0 m (5 ft) | 3,0 m (10 ft) | 4,0 m (13.12 ft) | 5,0 m (16.40 ft) | Capacité | Portée |
| | | | | | | | | | m (ft) |
| 5,0 m | kg | | | | | | | | | *870 | *870 | 4,56 |
| (16.40 ft) | lb | | | | | | | | | *1920 | *1920 | (15.0) |
| 4,0 m | kg | | | | | | | | | *900 | 650 | 5,89 |
| (13.12 ft) | lb | | | | | | | | | *1980 | 1430 | (19.3) |
| 3,0 m | kg | | | | | *950 | *950 | *1000 | 730 | 810 | 550 | 6,12 |
| (10 ft) | lb | | | | | *2090 | *2090 | *2200 | 1610 | 1790 | 1210 | (20.1) |
| 2,0 m | kg | | | *1450 | *1450 | *1200 | 1030 | 1030 | 710 | 750 | 500 | 6,13 |
| (5 ft) | lb | | | *3200 | *3200 | *2650 | 2270 | 2270 | 1570 | 1650 | 1100 | (20.1) |
| 1,0 m | kg | *2090 | *2090 | *2170 | 1510 | 1430 | 980 | 1000 | 680 | 730 | 490 | 5,92 |
| (5 ft) | lb | *4610 | *4610 | *4780 | 3330 | 3150 | 2160 | 2200 | 1500 | 1610 | 1080 | (19.4) |
| Au niveau de sol | kg | *2320 | *2320 | 2160 | 1430 | 1380 | 930 | 980 | 660 | 770 | 510 | 5,46 |
| lb | *5110 | *5110 | 4760 | 3150 | 3040 | 2050 | 2160 | 1460 | 1700 | 1120 | (17.9) |
| -1,0 m | kg | *3260 | 2720 | 2120 | 1400 | 1350 | 910 | 970 | 650 | 860 | 580 | 4,65 |
| (-5 ft) | lb | *7190 | 6000 | 4670 | 3090 | 2980 | 2010 | 2140 | 1430 | 1900 | 1280 | (15.3) |
| -2,0 m | kg | *4150 | 2760 | 2130 | 1400 | 1360 | 910 | | | 1120 | 760 | |
| (-5 ft) | lb | *9150 | 6080 | 4700 | 3090 | 3000 | 2010 | | | 2470 | 1680 | |
| -3,0 m | kg | *2770 | *2770 | *1650 | 1460 | | | | | | | |
| (-10 ft) | lb | *6110 | *6110 | *3640 | 3220 | | | | | | | |
NOTES
- La capacité de levage est basée sur SAE J1097, ISO 10567
- La capacité de levage de la Série Robex ne dépasse pas 75% de
la charge de basculement lorsque l'engin se trouve sur un sol ferme
et horizontal ou 87% de la capacité hydraulique totale.
- Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.
- (*) indique la charge limitée par la capacité hydraulique.

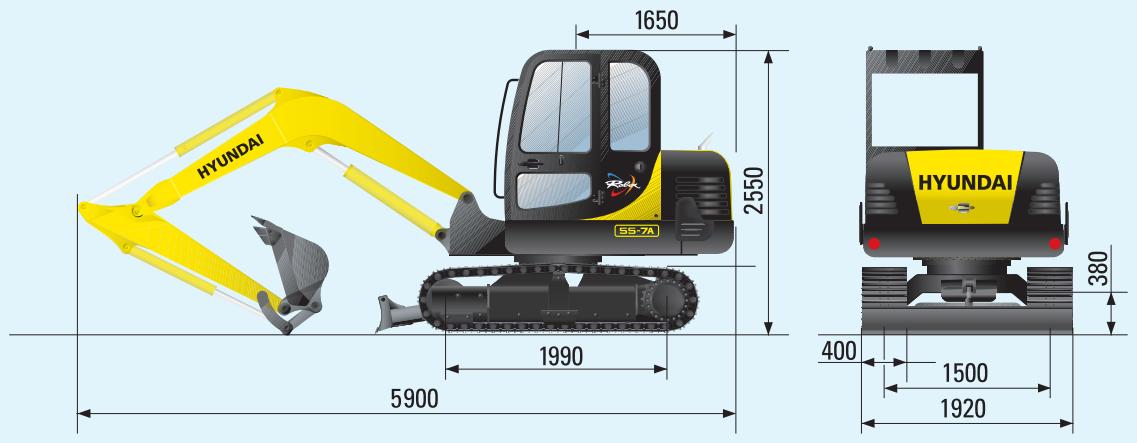

Dimensions
Unité (mm)

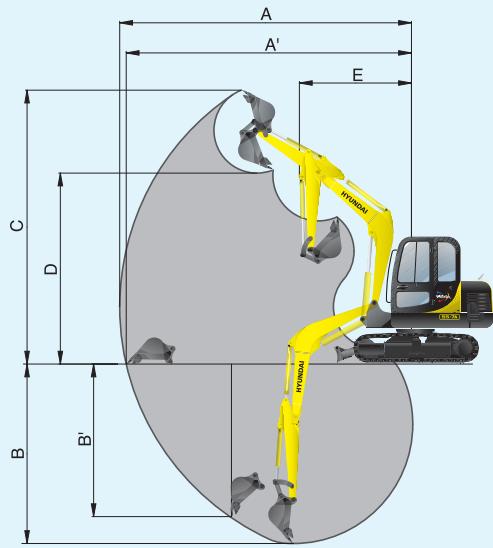

Portée de travail
Equipement en option
| Longueur du balancier | 3000 mm (9' 10") |
| Longueur de la flèche | ※ 1600 mm (5' 3") | 1900 mm (6' 3") |
| A Portée d'attaque max. | 6150 mm (20' 2") | 6400 mm (21' 0") |
| A' Portée d'attaque max. au sol | 6010 mm (19' 9") | 6270 mm (20' 7") |
| B Profondeur d'attaque max. | 3820 mm (12' 6") | 4060 mm (13' 4") |
| B' Profondeur d'attaque max. (à 2,4 m profondeur) | 3420 mm (11' 3") | 3700 mm (12' 2") |
| C Profondeur d'attaque max. pour murs verticaux | 3200 mm (10' 6") | 3460 mm (11' 4") |
| D Hauteur d'attaque max. | 5780 mm (18' 12") | 5920 mm (19' 5") |
| E Hauteur de déversement max. | 4050 mm (13' 3") | 4180 mm (13' 9") |
| F Rayon de pivotement min. | 2350 mm (7' 9") | 2360 mm (7' 9") |
Equipement desérie
Cabine selon norme ISO
Cabinie ROPS (ISO 3471) FOPS (ISO 3449) TOPS (ISO 12117)
- Cabine tous temps en acier avec visibilité panoramicque
- Fenêtes en verre de sécurité
- Pare-brise coulissant pliant vers l'intérieur
- Fenetre laterale coulissante
- Porte verrouillable
Compartment de rangement et cendrier
Chauffage & dégivrage
Climatiseur (4000 kcal/hr, 16000 BTU/hr)
Pupitre de contrôle central
- Nombre de tours du moteur
- Compteurs
Jauge de carburant
Température du liquid ment moteur
Témoins Niveau du liquide de refroidissement moteur/ carburant Pression de l'huile moteur Température du liquide de refroidissement moteur
Température de l'huile hydraulique
Faible charge de la batterie
Bouchage du filtré à air
Niveau du liquide de pré-filtre
Serrures de porte et bouchon, clé unique
Radio-CD AM/FM
Deux miroirs extérieurs
Siège entièrement réglable avec
suspension et ceinture de sécurité
Mécanisme de bascule pour la console (à gauche)
Quatre yeux de travail à l'avant
Klaxon electrique
Batterie (1× 12V× 100Ah)
Interrupteur principal
Alimentation 12 volts (convertisseur DC-DC)
Ecran de nettoyage amovible devant le radiateur
Frein de pivotement automatique
Réserveur de réserve amabile
Séparateur d'eau, conduite de carburant
Kit de tuyauterie à simple effet (marteau, etc.)
Kit de tuyaauterie à double effet (benne prenese, etc.)
Accumulateur, abissement de l'util de travail
Attache rapide
Chenille en caoutchouc (400 mm; 16") Petit godet (0.07 m ^3 ; 0.09 yd ^3 )
Balancier (1,9 m; 6' 3")
Siège chauffant à suspension mécanique
Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des plus amples informations. L'engin illustré peut varier suivant les specifications territoriales.
Toutes les mesures amricaines sont arrondies à la livre ou au pouce le plus proche.Les specifications peuvent faire l'objet de modifications sans préavis.
HYUNDAI
Notice Facile
