R35Z-7 - Mini pelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Mini pelle hydraulique
Caractéristiques techniques principales	Modèle R35Z-7, moteur diesel, système hydraulique avancé
Alimentation électrique	Moteur diesel, 4 cylindres
Dimensions approximatives	Longueur : 3 400 mm, Largeur : 1 550 mm, Hauteur : 2 500 mm
Poids	3 500 kg
Compatibilités	Accessoires compatibles : godets, tarières, grappins
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	26,5 kW (36,5 ch)
Fonctions principales	Creuser, soulever, déplacer des matériaux
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces auprès des distributeurs agréés
Sécurité	Équipements de sécurité intégrés, respect des normes CE
Informations générales utiles	Idéale pour les chantiers de construction et d'aménagement paysager

FOIRE AUX QUESTIONS - R35Z-7 HYUNDAI

Quel type de carburant dois-je utiliser pour le HYUNDAI R35Z-7 ?

Le HYUNDAI R35Z-7 utilise du diesel. Assurez-vous d'utiliser du diesel de bonne qualité pour un fonctionnement optimal.

Comment vérifier le niveau d'huile du moteur ?

Pour vérifier le niveau d'huile, retirez la jauge d'huile, nettoyez-la, puis réinsérez-la complètement avant de la retirer à nouveau pour lire le niveau. Assurez-vous que le niveau est entre les repères 'min' et 'max'.

Que faire si la machine ne démarre pas ?

Vérifiez d'abord la batterie. Assurez-vous qu'elle est chargée et en bon état. Ensuite, contrôlez le niveau de carburant et assurez-vous qu'il n'y a pas de fuites de carburant.

Comment nettoyer les filtres à air ?

Retirez le filtre à air, tapotez-le doucement pour enlever la poussière, puis nettoyez-le à l'eau savonneuse si nécessaire. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Quelle est la capacité du godet du HYUNDAI R35Z-7 ?

La capacité du godet du HYUNDAI R35Z-7 est d'environ 0,12 m³.

Comment ajuster la pression des pneus ?

Utilisez un manomètre pour vérifier la pression des pneus. La pression recommandée est généralement indiquée dans le manuel d'utilisation. Ajustez la pression à l'aide d'une pompe à air si nécessaire.

Que faire si la machine surchauffe ?

Vérifiez le niveau de liquide de refroidissement et assurez-vous qu'il est suffisant. Nettoyez également le radiateur et les évents pour garantir un bon flux d'air.

Comment effectuer un entretien régulier du HYUNDAI R35Z-7 ?

L'entretien régulier inclut la vérification et le changement d'huile, le nettoyage ou le remplacement des filtres, la vérification des niveaux de fluides et l'inspection générale des composants. Consultez le manuel pour un calendrier détaillé.

Où puis-je trouver des pièces de rechange pour le HYUNDAI R35Z-7 ?

Les pièces de rechange peuvent être commandées chez les concessionnaires HYUNDAI agréés ou via des fournisseurs en ligne spécialisés dans les équipements de construction.

Comment signaler un problème technique ?

Pour signaler un problème technique, contactez le service client de HYUNDAI ou votre concessionnaire local. Assurez-vous d'avoir le numéro de série de la machine à portée de main.

MODE D'EMPLOI R35Z-7 HYUNDAI

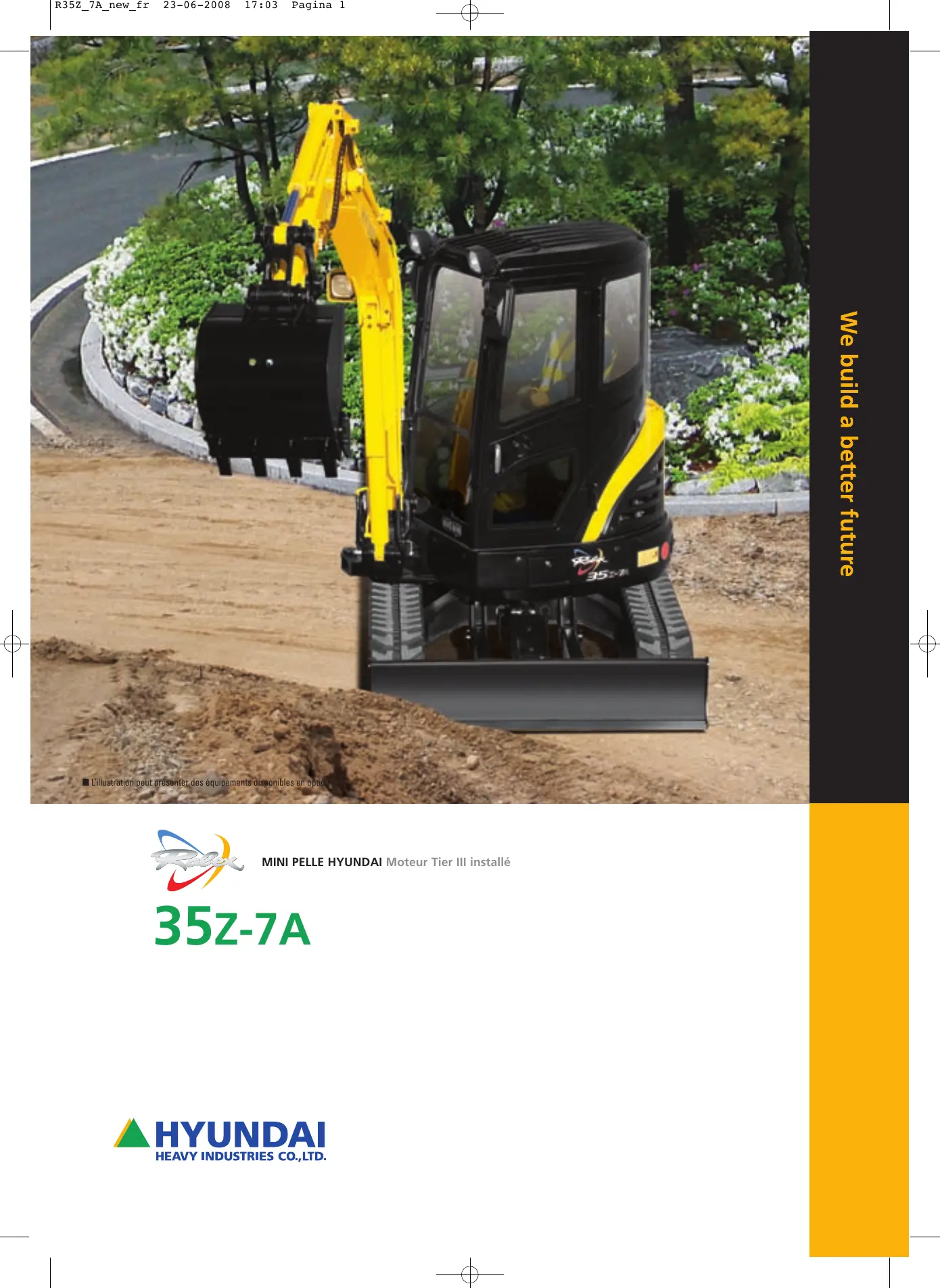

MINI PELLE HYUNDAI Moteur Tier III instalé

35Z-7A

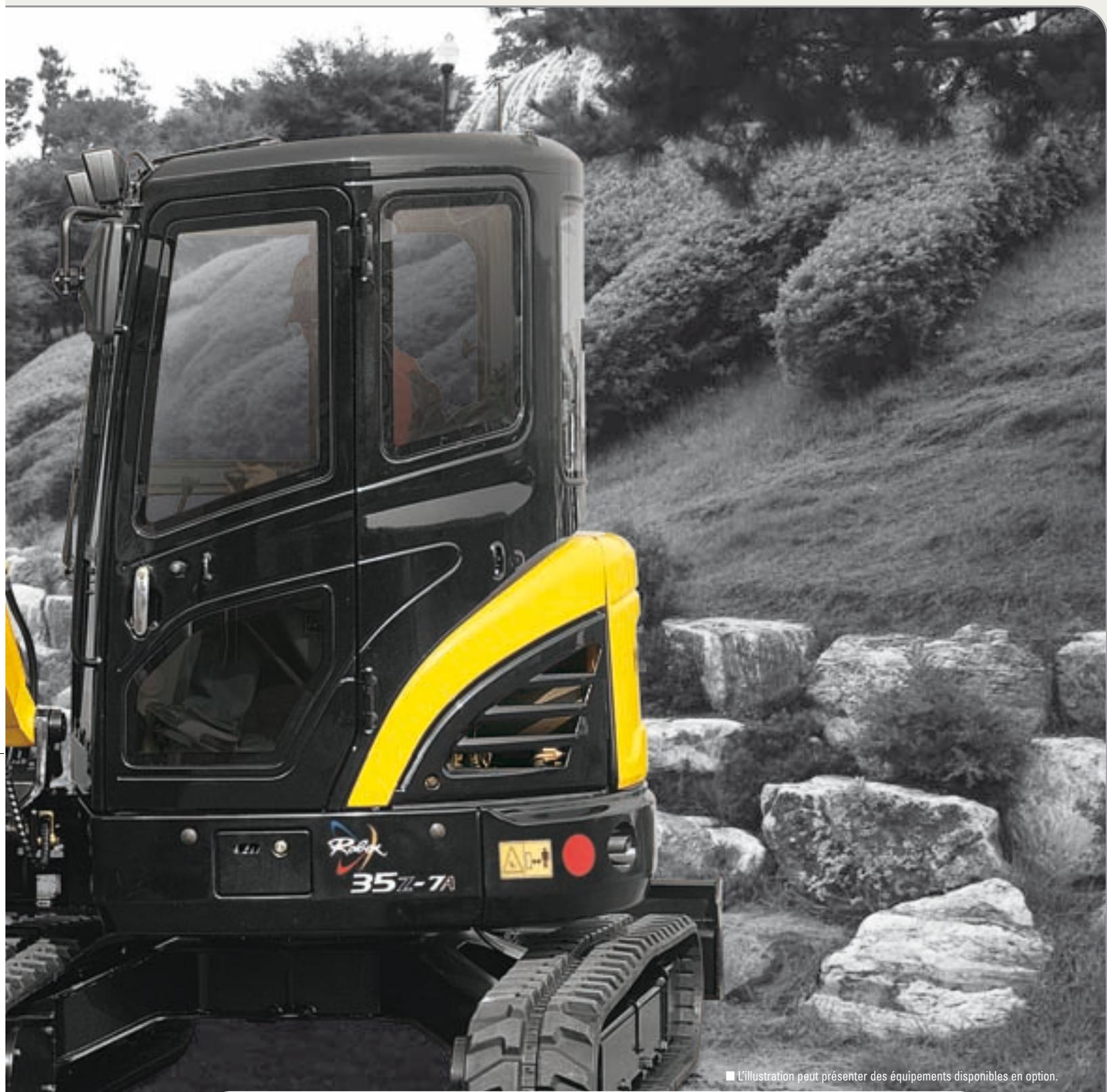

Technologie inégalée avec le R35Z-7A. Vos besoines combrés!

Cette nouvelle mini pelle allie puissance et performances de travail.

La puissance moteur disponible la plus élevé de sa catégorie. Moteur Tier III

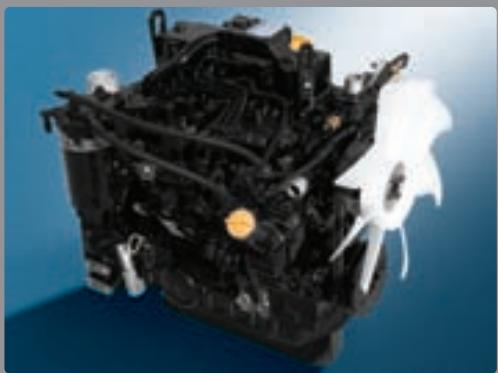

YANMAR 3TNV88 - BSHYB

20,36 kW (27,3 HP) / 2200 tpm

Le moteur Yanmar 3TNV88-BSHYB offe 109 Nm de couple maximum et 20,36 kW (27,3 HP) de puissance nominale à 2200 tsp. Le R35Z-7A tourne avec le moteur le plus puissant de sa catégorie. Elle delivre davantage de puissance pour effectuer le travail.

Technologie de modélisation de cabine

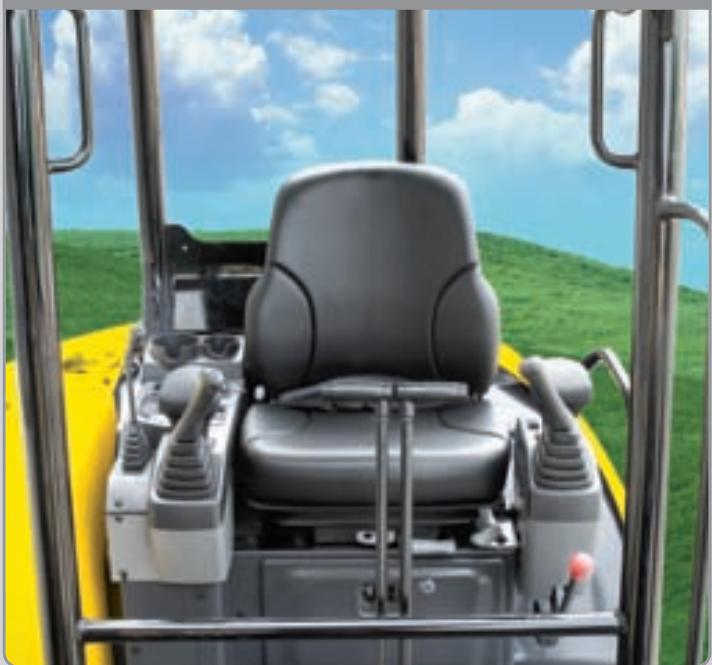

Cabine spacieuse et comfortable

Le poste de conduite spacieux, silencieux etcomfortable garantit une aisation de conduite et de productivite. Tous les leviers de commande ont eteconcus et installes selon les etudes ergonomiques les plus recentes. Pour plus grande rigidite de la cabine, on a instalé des renforts specifiques.

Version Canopy

Un grand abri assure une visibilité optimale. Le siège à suspension de grande qualité absorbe les vibrations de la mini pelle pour un comport équat de l'opérateur.

Éspace agreable etcomfortable

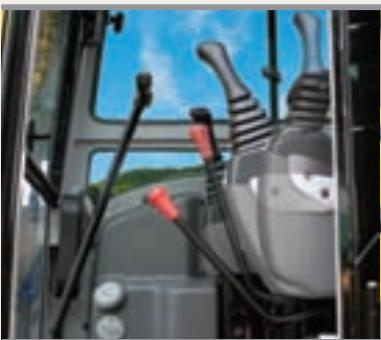

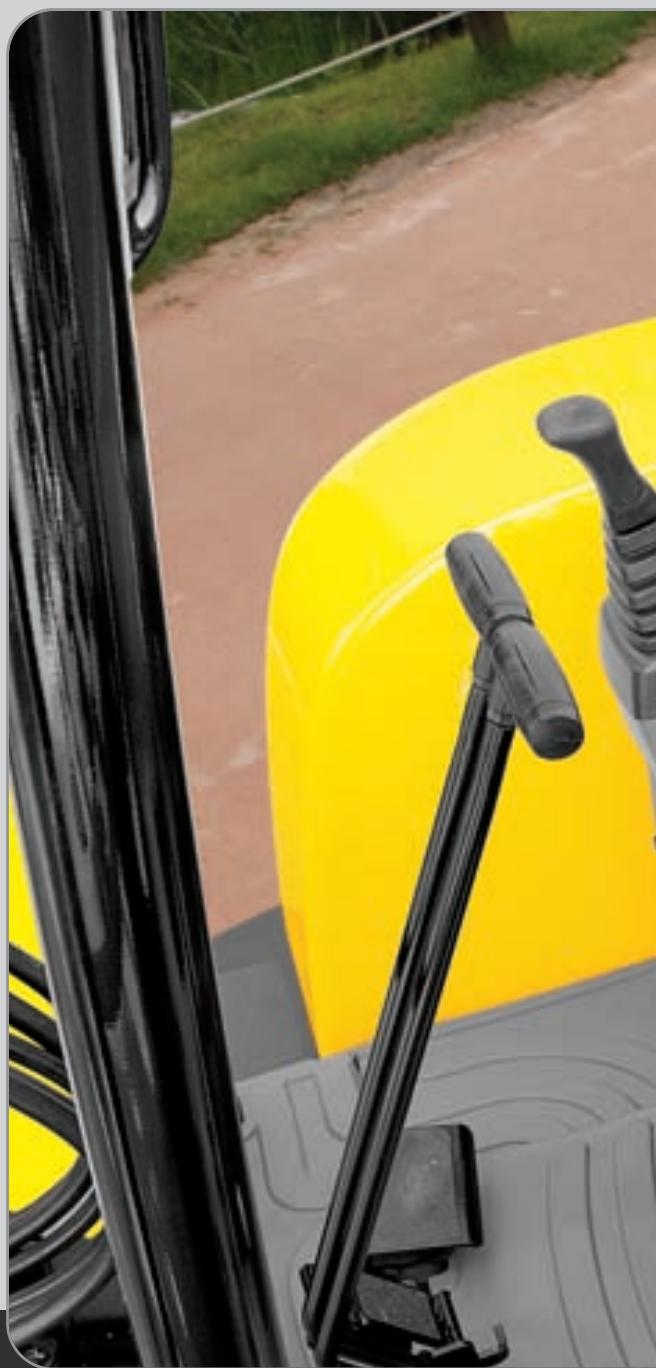

Levier de sécurité hydraulique

Le levier de sécurité hydraulique met les fonctions hydrauliques hors service et empêche tout fonctionnements accidentels de la machine.

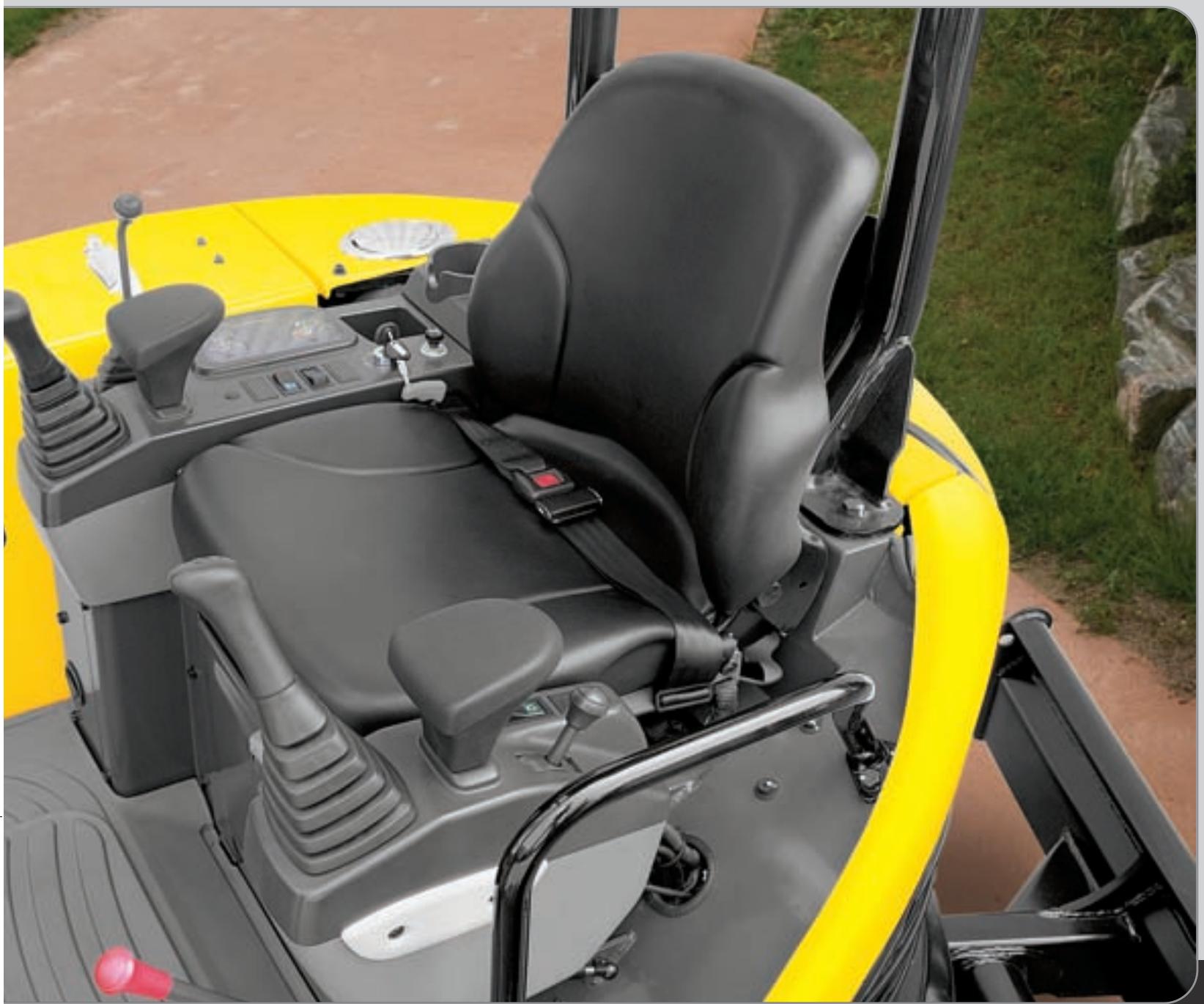

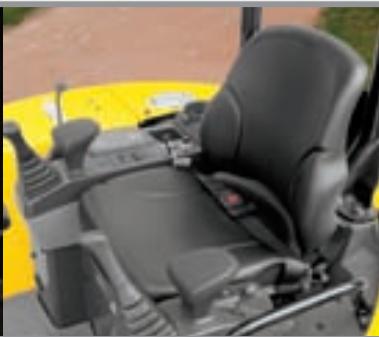

Siège à suspension mécanique

Les multiples réglages du siège, notamment sur le réglage de la suspension, hauteur et poids permettent une aisance de conduite.

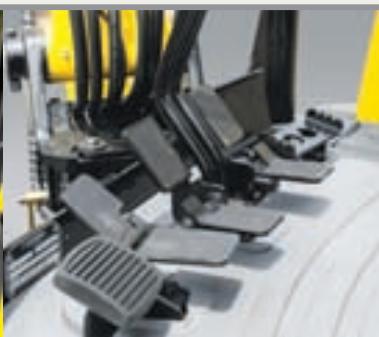

Pédales de déplacement couples et repose-pieds

Les pédales et leviers de déplacement avec repose-pieds ergonomiques permettent un fonctionnement rapide et aisé.

Coffre de rangement

Sous le siège se trouve un espace de stockage verrou à clef.

■ L'illustration peut prévenir des équipements disponibles en option.

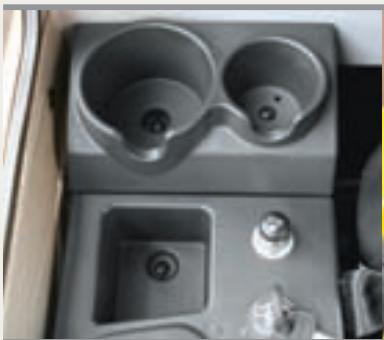

Porte-gobelet

Accès aïssé au tableau de commande

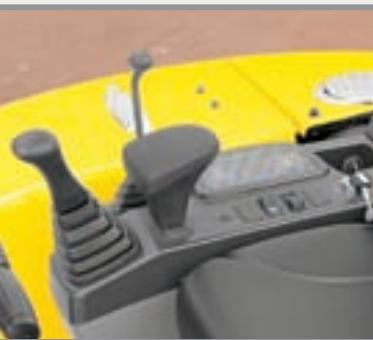

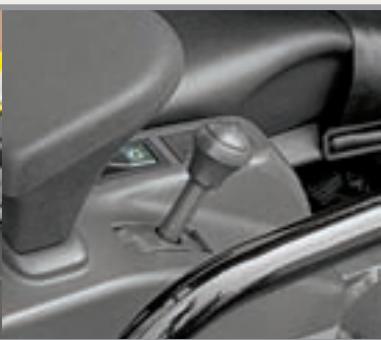

Levier de commande du moteur

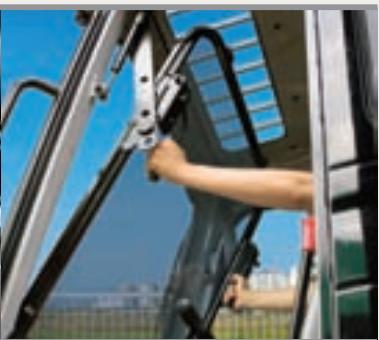

Fenêtre avant facile à ouvrir

Porte-gobelet bien situé pour plus de comport durant l'utilisation.

Les commutateurs, sont placés de manière ergonomique permettant une facilité de conduite pour le conducteur.

Le levier de commande moteur parfaitement situé pour un accès immédiat à vos performances.

La fenêtre avant coulissant s'ouvrant facilement et se verrouillant en position ouverte pour optimier les conditions de travail. (Type de cabine)

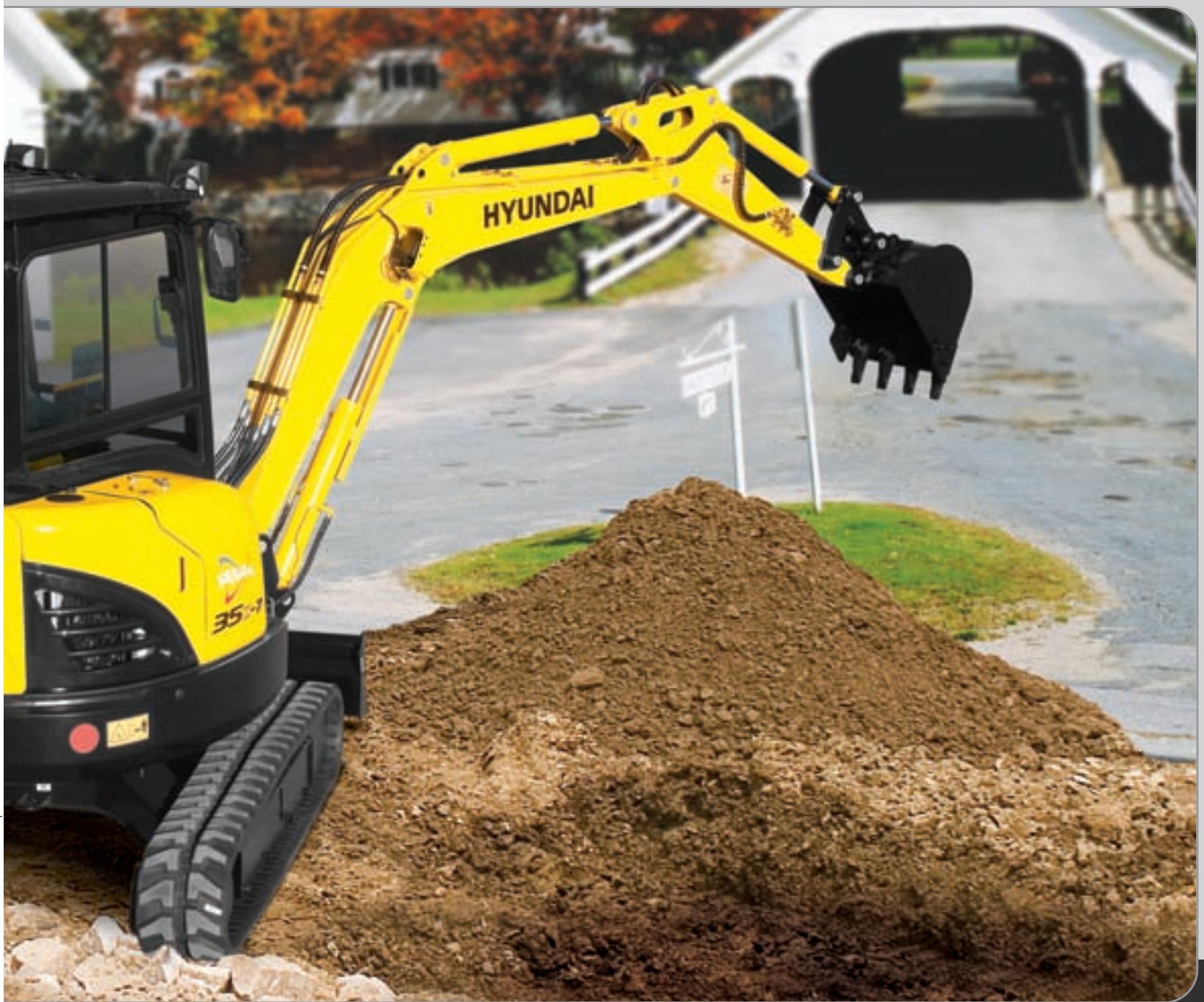

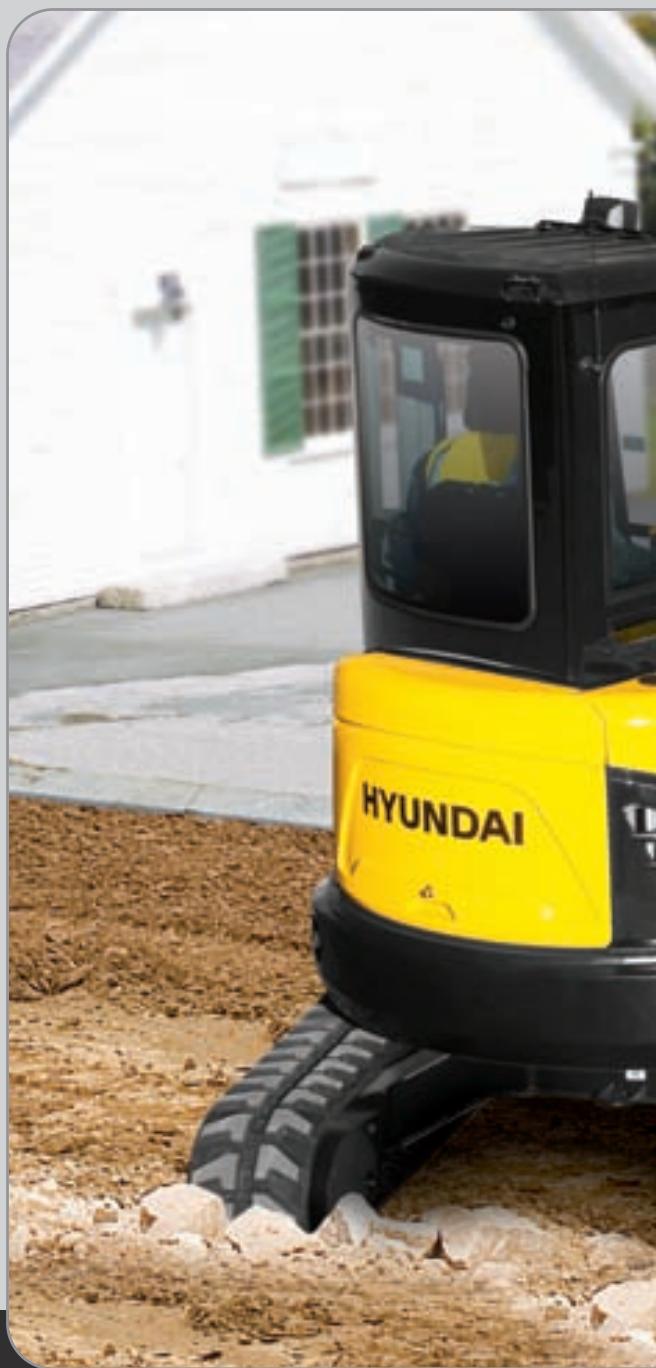

Travail puissant et dynamique!

Performances supérieures

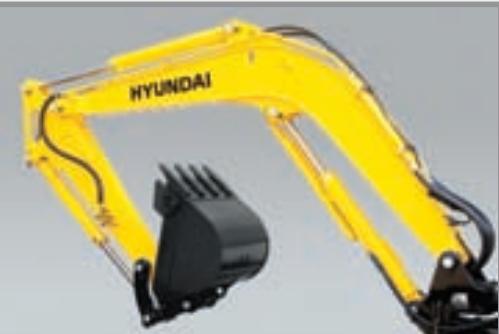

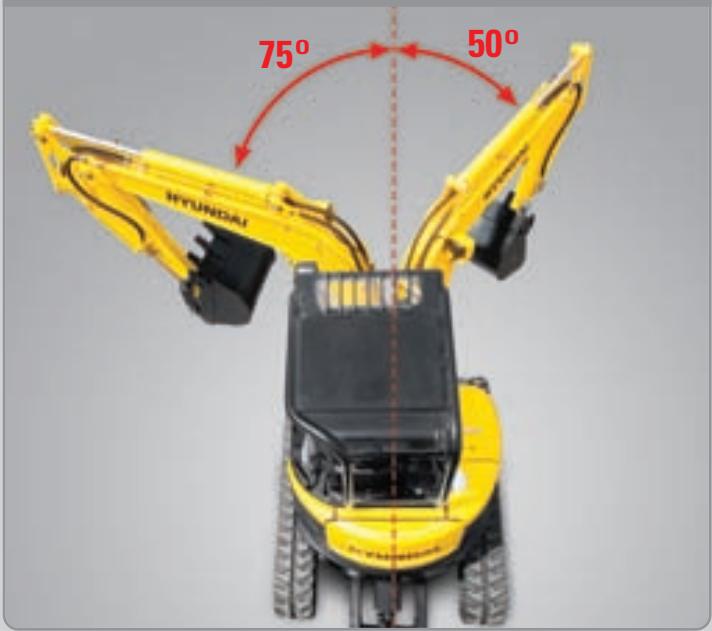

Rotation flèche

Le R35Z-7A est donc pour un travail efficace dans les zones d'accessibilités réduites. La flèche peut être décalée de 125 degrès.

Puisance et maniabilitye optimale!

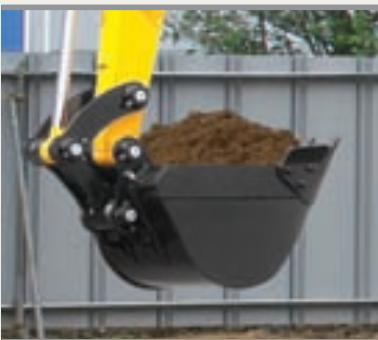

Godet renforcé

La conception du godet avec caractéristiques anti-usure comprend des plaques de renforts supplémentaires sur le bord coupant. Le godet est réalisé à l'aide d'acier plus écais et de plaques laterales supplémentaires.

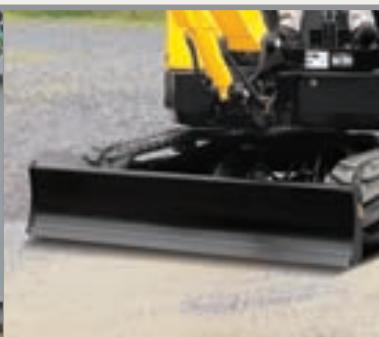

Puissante lame avant

Une grande lame améliore l'efficacité du travail et augmente la stabilité de la machine lorsqu'elle est mise au sol lors des opérations d'excavation. 1740 mm x 370 mm (5' 9" x 1' 3")

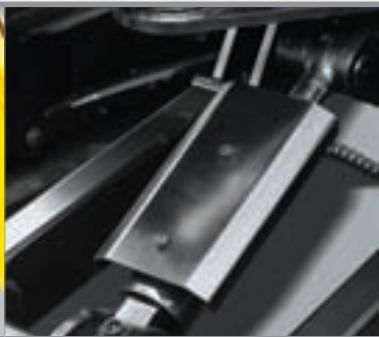

Protection de vérin de flèche

Une protection de vérin de flèche est installé de série pour éviter tout dommage au cylindre.

Protection de verin de lame

Une protection de vérin de lame est installé de série pour éviter tout dommage au cylindre.

■ l'illustration peut prévenir des équipements disponibles en option.

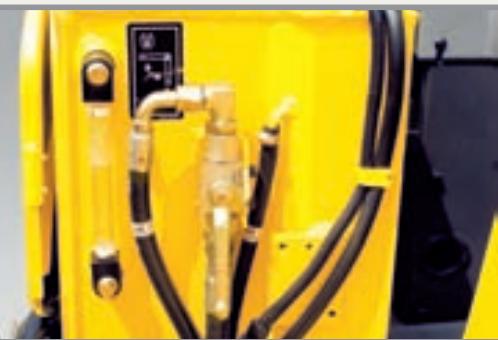

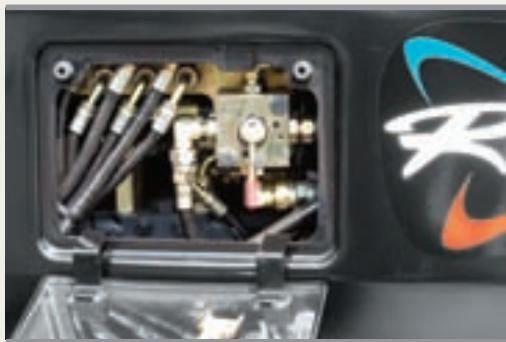

Valve d'inversion de commande (Option)

Implantations des lignes marteau ou benne preneuse

Selection de la ligne double effet

Un fonctionnement inverse de la flèche et du bras est disponible en option en utilisant la valve de changement des leviers avec une accesibilité aisé.

La valeur de décharge de la surcharge et les conduites sont installées de série pour la capacité du client.

Direction du levier
Vertical: Simple - Marteau - utilisation
Horizontal: Double - Benne prenese - canalisations

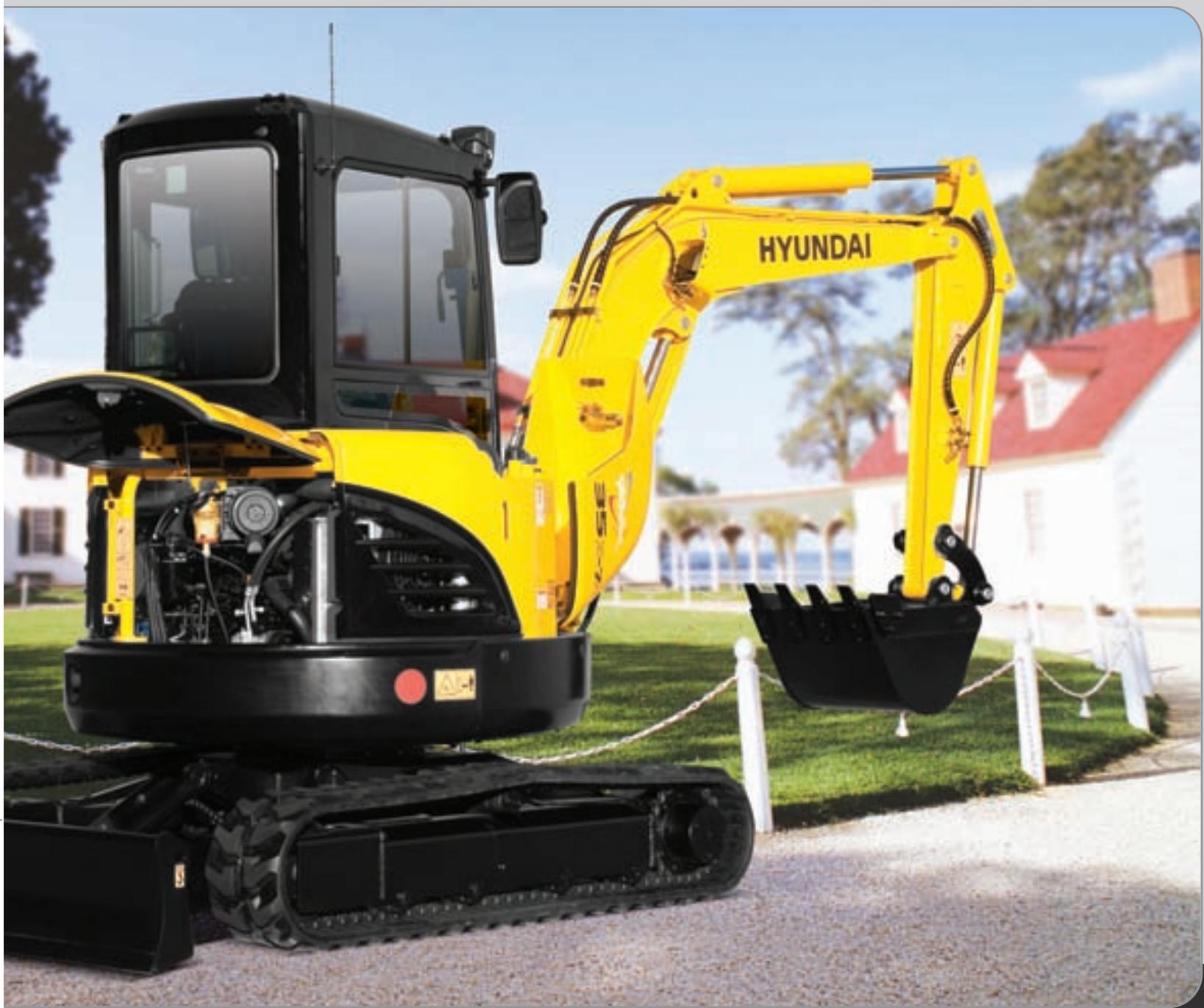

Fiabilité et facilité de maintenance

Meilleure rentabilité

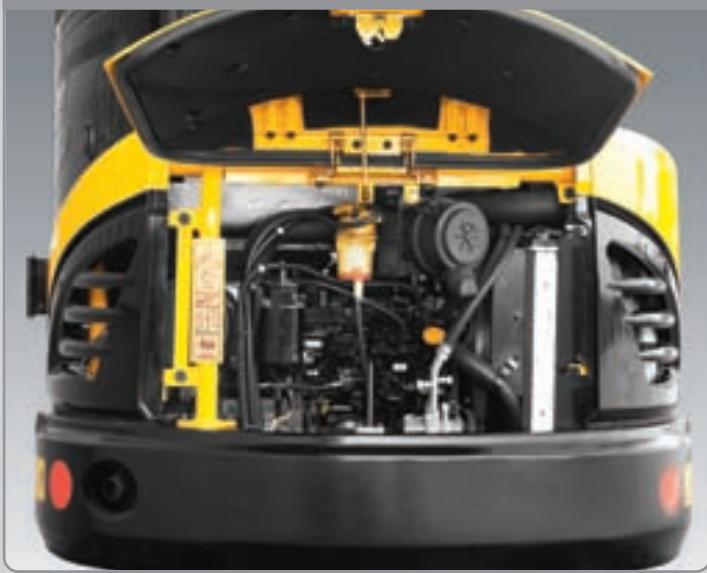

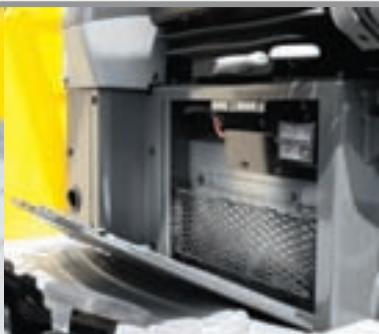

Accès et maintenance aïés des composants du moteur

Le R35Z-7A a été concu en vue d'une excellente accessibilité. Toutes les portes et les capotages, ont été développés pour pouvoir être entièrement ouverts. Vous trouvrez que le R35Z-7A offre,enormémentd'espace pour effectuer notre maintenance habituelle sans souci.

Fiabilité et facilité de maintenance

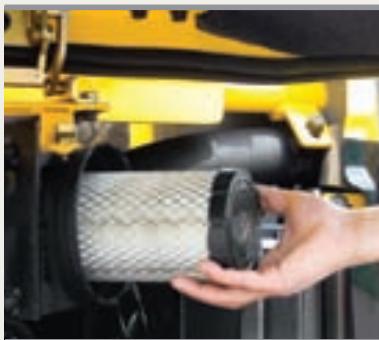

Changement aise du filtré à air

Le R35Z-7A est équipé d'un filtre à air avec une très bonne accessibilité pour une maintenance aisée et un entretien rapide.

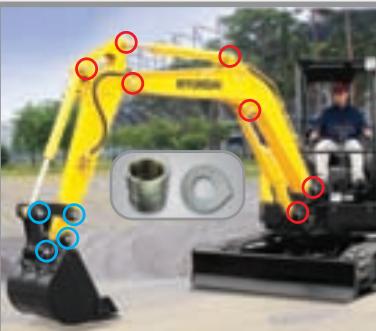

Bagues et cales polymères

Adaptation des bagues et de cales polymères pour faciliter la maintenance et augmenter les intervalles de lubrification.

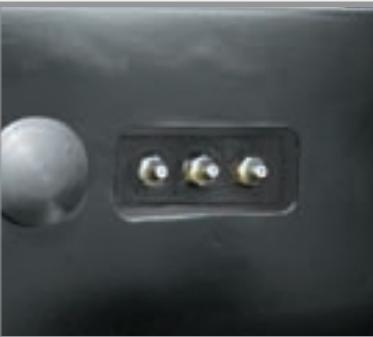

Graisseurs centralisés

Les graisseurs sont mis en evidence et centralisés pour un accès rapide lorsque vous effectuez vos contrôles d'entretien pour gagner du temps et de l'argent pendant la maintenance de routine.

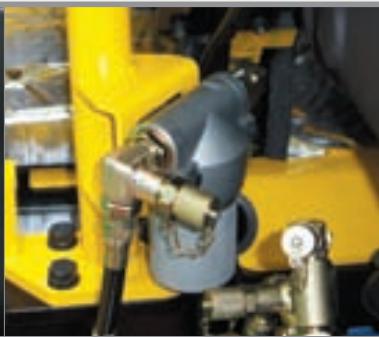

Filtre hydraulique longue durée

L'utilisation de matériaux de filtration haute performances augmente les intervalles de remplacement du filtré.

L'illustration peut prévenir des équipements disponibles en option.

Niveau hydraulique

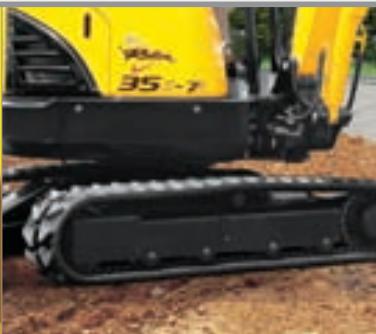

Chenille en caoutchou renforcé

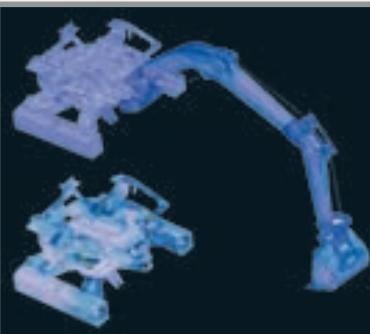

MEF (Méthode des éléments finis)

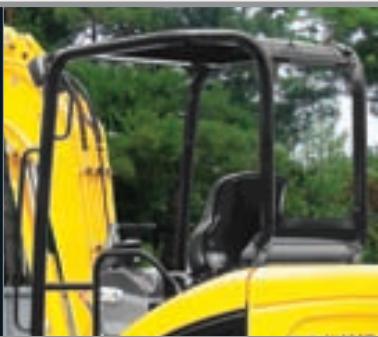

Canopy

Il est facile de contrôler le niveau d'huile hydraulique sur la jauge d'huile sur le côte du réservoir hydraulique.

L'utilisation de chenilles en caoutchouc renforcé offre une endurance remarquable contre l'usure dans toutes les conditions.

La durabilité et la résistance de la structure du canopy et de la cabine est prouvée via l'analyse MEF (methode des éléments finis) et des tests de durabilité à long terme.

L'auvent protège l'opérateur contre la chute d'objets pour garantir sa sécurité. (ROPS, FOPS, TOPS STD.)

Caractéristiques

Moteur

Modèle		Yanmar 3TNV88-BSHYB
Type		Moteur diesel en ligne à 4 temps, à refroidissement par eau
Puisance nominale au volant
SAE	J1995 (brute)	20,3 kW (27.3 CV) / 2200 tspm
	J1349 (nette)	19,8 kW (26.5 CV) / 2200 tspm
DIN	627 1/1 (brute)	20,3 kW (27.7 CV) / 2200 tspm
	627 1/1 (nette)	19,8 kW (26.9 CV) / 2200 tspm
Couple max.		109 Nm at 1200 rpm
Alésage et course		88 mm x 90 mm
Cylindrée		1642 cc
Batteries		12V - 80 AH
Démarreur		12V - 2,3 kW
Alternateur		12V - 55 A

Système hydraulique

Pompes principales
Type	Deux pompes à piston à cylindrée variable
Débit nominal	2 x 38,5 lpm
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Moteurs hydrauliques
Translation	Moteur à piston axial deux vitesses avec soupape contre-poids et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	23 MPa (230 Bar)
Translation	23 MPa (230 Bar)
Circuit de rotation	23 MPa (230 Bar)
Circuit de commande	3 MPa (30 Bar)
Soupape de service	Installé

Vérin hydraulique

Type de vérins alésage x tige x course
Flèche	85 x 45 x 540 mm
Bras	80 x 45 x 585 mm
Godet	70 x 45 x 510 mm
Rotation flèche	80 x 45 x 400 mm
Lame	95 x 50 x 152 mm

Cabine de l'opérateur

Niveau sonores (valeur dynamique)
LwA	94 dB
LpA	75 dB

Contenances du liquide de refroidissement et des lubrifants

(remplissage)	litre	Gallon américain	Gallon brannique
Réservoir de carburant	42	11.1	9.2
Liquide de refroidissement du moteur	5	1.32	1.1
Huile moteur	6,7	1.77	1.5
Réservoir hydraulique	46	12.2	10.1

Commande. Implantations des leviers

Sortiedubras
Rentreedbras

Avant
Marche arrête

Descente de flèche
Levee de flèche

Type
Contrôle pilote	Deux joysticks avec un levier de sécurité (Gauche): rotation et balancier, (Droite): flèche et godet avec klaxon (ISO)
Régime du moteur	Mécanique, à câble
Phares	- 1 lampe de travail côté droit de la flèche - Projecteur avec protection côté droit de la machine

Leviers de translations

Translation et direction : Deux leviers avec pédales.

Système de rotation

Moteur de rotation	Moteur à piston axiaux
Réducteur de la rotation	Réducteur à train planétaire
Lubrification du circuit de rotation	Bain de graissse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	9,5 mph

Translation et freins

Vitesse de translation max. (élevée) / (basse)	4,5 km / 2,5 km
Force de traction maximum	3,1 tonnes
Capacité de gravissement de pente maximum	30°
Frein de stationnement	Humide, multi-disque

Force d'excavation (ISO)

Godet	3200 kgf
	31360 kN
	7,050 lbf
Bras	1990 kgf
	19500 kN
	4,390 lbf

Poids

Poids de fonctionnement, avec flèche de 2500 mm (9' 8") ; 1300 mm (5' 1") bras, rétrocaveuse à godet SAE 0,11 m³ (0.14 yd³), lubricifant, liquide de refroidissement, réservoir de carburant complet, réservoir hydraulique et équipement standard.

Largeur patins		Patin de caoutchouc 300 mm (12")
Poids en ordre de marche	Cabine	3650 Kg (8,050 lb)
	Canopy	3500 Kg (7,720 lb)
Pression au sol	Cabine	0,033 MPa (4.83 psi)
	Canopy	0,031 MPa (4.55 psi)

Train de roulement

Le chassin central en X est intégralement soude avec le chassin des chenilles à section en caisson renforcée. Le chassin comprend des galets lubriés, des tensions de chenilles avec ressorts amortisseurs, des barbotins et des patins en caoutchouc.

Châssis central	Châssis central en X
Chaînes	Type caisson pentagonal
Nombre de galets supérieur de chaque côté	1
Nombre de galets inférieur de chaque côté	4

Godets

Capacité		Largeur		Poids	Flèche 2500 mm
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras 1300 mm
*0,11 m3(0.14 yd3)	0,09 m3(0.11 yd3)	550 mm (21.7")	580 mm (22.8")	80 kg (176 lb)	■

*: Godet rétro-arrête standard
: D'application pour des matériaux d'une densité 1600~kg / m^3 ou moins

Capacités de levage du R35Z-7A

Rendement vers I'avant Capacite nominale sur le cote ou 360 degrés

• Flèche : 2,50 m (8' 2") - Balancier : 1,30 m (4' 3") - Godet : 0,11 m³ profil SAE - Patin : 300 mm (12") chenille en caoutchouc et contrepoids de 420 kg (925 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1,0 m (3.3 ft)		2,0 m (6.6 ft)		3,0 m (9.8 ft)		4,0 m (13.1 ft)		Capacité		Portée m (ft)
4,0 m	kg									600	510	3,94
13.1 ft	lb									1320	1120	(12.9)
3,0 m	kg							560	470	420	360	4,74
9.8 ft	lb							1230	1040	930	790	(15.6)
2,0 m	kg					890	750	540	460	360	300	5,11
6.6 ft	lb					1960	1650	1190	1010	790	660	(16.8)
1,0 m	kg					830	690	520	440	340	290	5,18
3.3 ft	lb					1830	1520	1150	970	750	640	(17.0)
Niveau du sol	kg			1570	1260	790	650	500	420	360	300	4,98
	lb			3460	2780	1740	1430	1100	930	790	660	(16.3)
-1,0 m	kg	*2100	*2100	1590	1270	780	650	500	420	440	370	4,45
-3.3 ft	lb	*4630	*4630	3510	2800	1720	1430	1100	930	970	820	(14.6)
-2,0 m	kg			1630	1310	810	670
-6.6 ft	lb			3590	2890	1790	1480

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567.

1. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.

2. Le point de charge est un crochet (équipement standard) situé à l'arrêt du godet.

3. (*) indique la charge limitée par la capacité hydraulique.

Equipment standard

Cabine selon la norme ISO

CabinetoROPS (ISO 3471) FOPS (ISO 3449) TOPS (ISO 12117)

Canopy standard ISO

• Canopy ROPS (ISO 3471) FOPS (ISO 3449) TOPS (ISO 12117)
• Cabine tous temps en acier avec visibilité panoramique
• Fenêtres en verre de sécurité

• Pare-brise coulissant pliant vers l'intérieur

• Fenetre latérale coulissante

• Porte verrouillable
• Vide-poches & Cendrier Climatisation

Tableau de bord

Jauges Jauge de carburant Jauge de tempere du liquide de refroidissement moteur
- Avertissement Témoin de verrouillage Pression de l'huile moteur Température du liquide de refroidissement moteur

Prechauffage

Témoin de charge de la batterie
Témoin de colmatage du filtre à air
Témoin niveau fuel

Porte et verrous, clé unique
Radio AM/FM
Siège à suspension mécanique
ceitung de sécurité
Mécanisme de basculement de la console (à gauche)
Deux lampes de travail avant Klaxon électrique

Batterie (1× 12V× 80AH)

Interrupteur principal batterie Frein de rotation automatique Reservoir fuel amovible

Séparateur d'eau, conduite de carburant Contrepoids (420 kg; 925 lb) Flèche mono (2.5 m; 8' 2")

Balancier (1,3 m; 4' 3")
Chenille de caoutchouc (300 mm; 12")
Lignes à simple effet (marteau, etc.)
Lignes à double effet (benne prenese, etc.)

Equipement en option

Gyrophare

Accumulateur, abaisement de l'outil de travail

Alarm de translation Raccord rapide Patin en acier (300 mm; 12")

Chauffage & Dégivrage

Valve d'inversion de commande

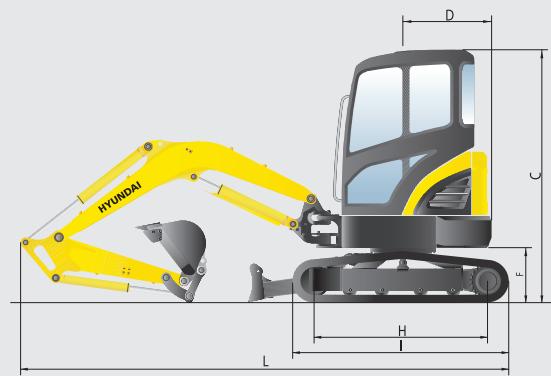

Dimensions

ARTICLE		35Z-7A		ARTICLE		35Z-7A
(A)	Largeur totale de la structure supérieure	1500 mm (4'11")	(G)	Garde au sol	290 mm (11")
(B)	Largeur hors tout de la cabine	1050 mm (3'5")	(H)	Empattement	1700 mm (5'7")
(C)	Hauteur hors tout de la cabine	2500 mm (8'2")	(I)	Longueur chenilles	2130 mm (6'12")
(D)	Rayon de rotation à l'arrière	870 mm (2'10")	(J)	Gabarit d'écartement	1440 mm (4'9")
(E)	Largeur hors tout	1740 mm (5'9")	(K)	Largeur patin de chenille	300 mm (12")
(F)	Dégagement sous le contrepoids	540 mm (1'9")	(L)	Longueur hors tout	4790 mm (15'9")

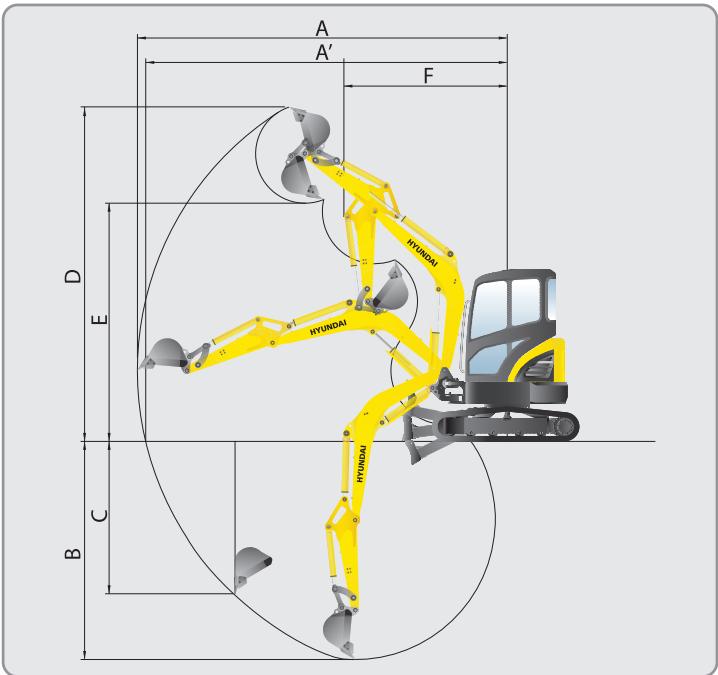

Plage de travail

ARTICLE
Longueur flèche	2500 mm (8'2")
Longueur du balancier	1300 mm (4'3")
(A) Portée d'attaque max.	5360 mm (17'7")
(A') Portée d'attaque max. au sol	5240 mm (17'2")
(B) Profondeur d'attaque max.	3150 mm (10'4")
(C) Profondeur d'attaque max. pour murs verticaux	2190 mm (7'2")
(D) Hauteur d'attaque max.	4830 mm (15'10")
(E) Hauteur de déversement max.	3450 mm (11'4")
(F) Rayon de rotation min.	2350 mm (7'9")

Les equipments de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des plus amples informations. L'engin illustré peut varier suivant les specifications territoriales. Toutes les mesures americaines sont arrondies à la livre ou au pauce le plus proche. Les specifications peuvent faire l'objet de modifications sans préavis.

HYUNDAI
