R28-7 - Mini pelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle
Marque	HYUNDAI
Modèle	R28-7
Poids en ordre de marche (cabine, patins caoutchouc)	2900 kg
Moteur	Mitsubishi S3L2, 24,1 ch (17,7 kW) à 2100 tr/min
Capacité du godet (standard)	0,07 m³
Force d'attaque du godet	25,6 kN
Force d'attaque du balancier	15,6 kN
Vitesse de translation	2,8 / 4,0 km/h
Vitesse de rotation	10,3 tr/min
Pression au sol (cabine, patins caoutchouc)	30,4 kPa
Réservoir d'huile hydraulique	50,5 L
Réservoir de carburant	42 L
Huile moteur	4,5 L
Eau de refroidissement	5,5 L
Niveau sonore (Lwa/Lpa)	95 / 78 dB
Dimensions (L x l x H)	4420 x 1470 x 2385 mm
Lame (largeur x hauteur)	1470 x 300 mm
Système hydraulique	Pompe à piston (x2) + engrenage, débit 2 x 33,6 + 22,1 L/min
Pression de réglage de la soupape de sécurité	20,6 / 17,2 MPa
Entretien	Entretien simplifié grâce à une bonne accessibilité des composants
Sécurité	Cabine de protection, structure de protection en option
Pièces détachées	Disponibles auprès du réseau HYUNDAI

FOIRE AUX QUESTIONS - R28-7 HYUNDAI

Quelle est la capacité du godet standard ?

La capacité du godet standard est de 0,07 m³.

Comment effectuer l'entretien quotidien ?

Vérifiez les niveaux d'huile moteur, d'huile hydraulique et de carburant. Nettoyez le radiateur et les filtres. Serrez les boulons de chenilles si nécessaire. Consultez la notice pour plus de détails.

Quelle est la force d'attaque du godet ?

La force d'attaque maximale du godet est de 25,6 kN (environ 2610 kgf).

Quel type d'huile hydraulique utiliser ?

Utilisez une huile hydraulique de qualité ISO VG 46 ou équivalent. Le réservoir contient 50,5 L.

Comment régler la tension des chenilles ?

Utilisez la pompe à graisse sur le cylindre graisseur. Desserrez le contre-écrou, puis actionnez la pompe jusqu'à la tension souhaitée, et resserrez l'écrou.

Que faire en cas de surchauffe du moteur ?

Arrêtez la machine et laissez refroidir. Vérifiez le niveau d'eau de refroidissement (5,5 L) et nettoyez le radiateur. Si le problème persiste, contactez un technicien.

Comment démarrer le moteur ?

Assurez-vous que le levier de sécurité est en position « marche ». Tournez la clé de contact en position « démarrage » et relâchez dès que le moteur tourne.

Quelles sont les dimensions hors tout ?

Longueur : 4420 mm, largeur : 1470 mm, hauteur : 2385 mm.

Quelle est la pression au sol ?

Avec cabine et patins en caoutchouc, la pression au sol est de 30,4 kPa (0,31 kgf/cm²).

Comment utiliser les commandes de translation ?

Les leviers de commande de translation permettent de déplacer la machine en ligne droite. Le système de translation indépendant permet d'actionner la flèche, le balancier et le godet simultanément.

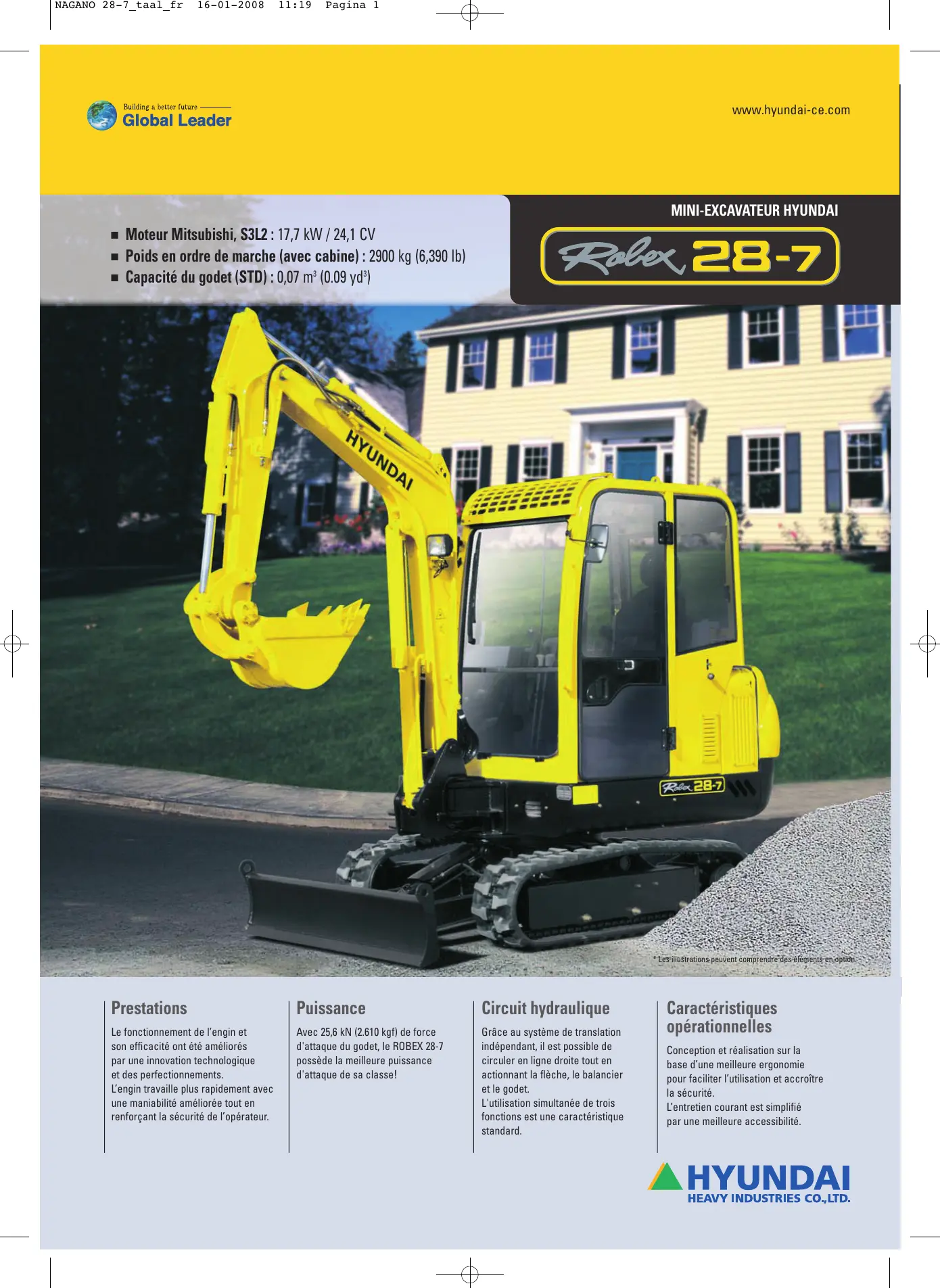

MODE D'EMPLOI R28-7 HYUNDAI

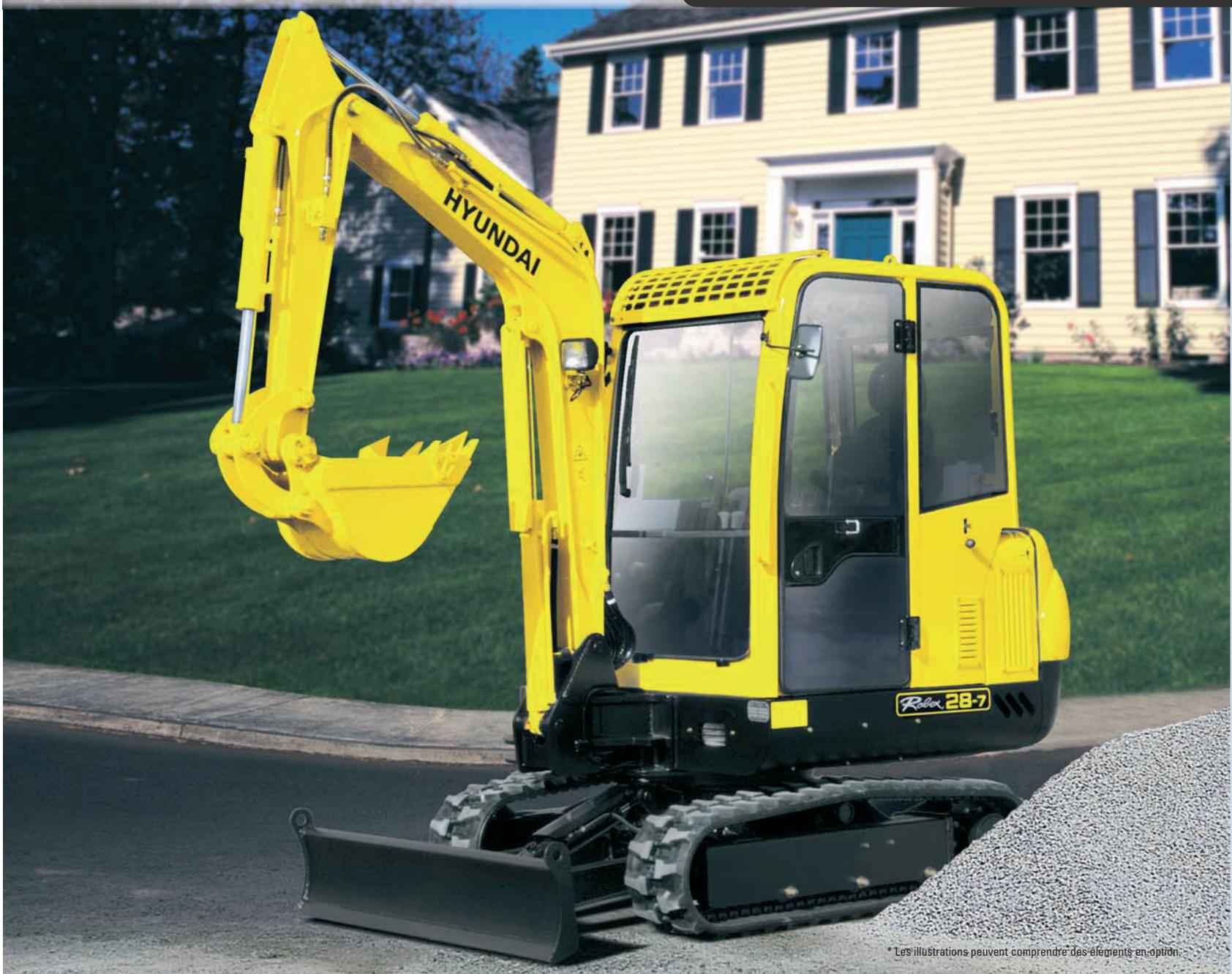

Moteur Mitsubishi, S3L2:17,7 kW/24,1 CV Poids en ordre de marche (avec cabine) : 2900 kg (6,390 lb) Capacité du godet (STD): 0,07 m³ (0.09 yd³)

Prestations

Le fonctionnement de l'engin et son efficacité ont été améliorés par une innovation technologique et des perfectionnements. L'engin travaille plus rapidement avec une maniabilité améliorée tout en renforçant la sécurité de l'opérateur.

Puissance

Avec 25,6 kN (2.610 kgf) de force d'attaque du godet, le ROBEX 28-7 possède la meilleure puissance d'attaque de sa classe!

Circuit hydraulique

Grâce au système de translation indépendant, il est possible de circuler en ligne droite tout en actionnant la flèche, le balancier et le godet.

L'utilisation simultanée de trois fonctions est une caractéristique standard.

Caractéristiques opérationnelles

Conception et réalisation sur la base d'une meilleure ergonomie pour faciliter l'utilisation et accroître la sécurité. L'entretien courant est simplifié par une meilleure accessibilité.

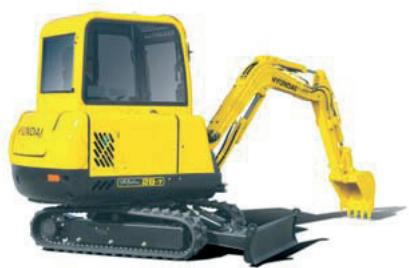

Relax 28-7

Cette nouvelle série de mini-excavateurs offre une combinaison de puissance confirmée et de prestations inégalées.

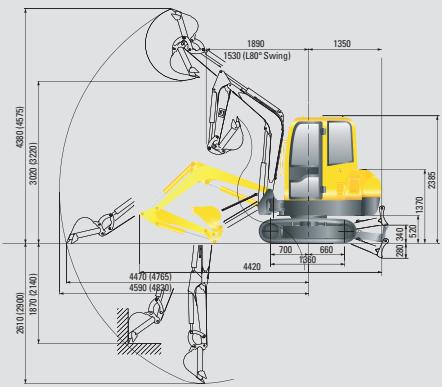

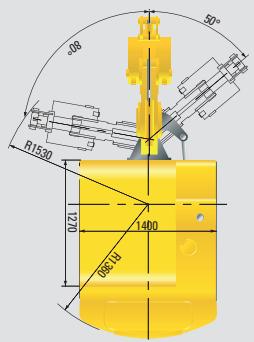

Dimensions et rayon d'action

Description			Unité	ROBEX 28-7
POIDS DE L'ENGIN	Cabine	* Patins en caoutchouc	kg (lb)	2900 (6,390)
		Patins en acier	kg (lb)	3020 (6,660)
	Structure de protection	Patins en caoutchouc	kg (lb)	2820 (6,220)
		Patins en acier	kg (lb)	2900 (6,390)
GODET STANDARD	Capacité		m² (yd²)	0,07 (0.09)
	Largeur		mm (in)	450 (17.7)
MOTEUR	Fabricant, modèle		-	Mitsubishi, S3L2
	Puisance nominale		cv (kW) / t/min	24,1 (17,7) / 2100
	Cylindrée		cc (cu-in)	1318 (80)
RAYON D'ACTION	Longueur du balancier		mm (ft-in)	※ 1165 (3'10")	1465 (4'10")
	Profondeur d'attaque max.		mm (ft-in)	2610 (8'7")	2900 (9'6")
	Profondeur d'attaque verticale max.		mm (ft-in)	1870 (6'2")	2140 (7'0")
	Hauteur d'attaque max.		mm (ft-in)	4380 (14'4")	4575 (15'0")
	Hauteur de déversement max.		mm (ft-in)	3020 (9'11")	3220 (10'7")
	Portée d'attaque max.		mm (ft-in)	4590 (15'1")	4830 (15'10")
	Rayon de rotation min.	Avant	mm (ft-in)	1890 (6'2")	1950 (6'5")
		Rotation	mm (ft-in)	1530 (5'0")	1580 (5'2")
	Rayon à l'arrête		mm (ft-in)	1350 (4'5")
	Angle de pivotement de la flèche		deg.	Gauche 80, Droite 50
DIMENSIONS	Longueur hors tout		mm (ft-in)	4420 (14'6")
	Largeur hors tout		mm (ft-in)	1470 (4'10")
	Hauteur hors tout		mm (ft-in)	2385 (7'10")
	Lame (largeur x hauteur)		mm (ft-in)	1470 x 300 (4'10" x 1'0")

Description			Unité	ROBEX 28-7
PERFORMANCES	Vitesse de translation		km/h (mph)	2,8/4,0 (1.7/2.5)
	Vitesse de rotation		t/min	10,3
	Aptitude en côte		deg.(%)	30 (58)
	Force d'attaque max.	Godet	kN / kgf / lbf	25,6 / 2610 / 5,750
		Balancier	kN / kgf / lbf	15,6 / 1595 / 3,520
	Traction max. barre de tirage		kN / kgf / lbf	24,1 / 2460 / 5,420
CHASSIS INFERIEUR	Pression au sol	Cabine & patins en caoutchouc	kpa (kgf/cm2)	30,4 (0,31) <4.41>
		Struct. de protection & patins en caoutchouc	<psi>	29,5 (0,30) <4.27>
	Empattement x voie		mm(ft-in)	1360 x 1150 (4'6" x 3'9")
	Largeur des patins		mm(ft-in)	300 (1'0")
	Type de moteur de translation		-	Modèle sabot, à piston
	Système de tension des chenilles		-	Cylindre graisseur
HYDRAULIQUE	Type de pompé hydraulique		-	Piston x 2, Engrenage x 1
	Débit d'huile de la pompe		l/min (US gpm)	2 x 33,6 + 22,1 (2 x 8.9 + 5.8)
	Débit d'huile du circuit auxiliaire		l/min (US gpm)	55,7 (14.7)
	Pression de réglage de la soupape de sécurité		Mpa (kgf/cm2)<psi>	20,6 / 17,2 (210 / 175) <2,990 / 2,490>
CAPACITES	Réserveur d'huile hydraulique		l/Usgal/Ukgal	50,5 / 13.3 / 11.1
	Huile moteur		l/Usgal/Ukgal	4,5 / 1.2 / 1.0
	Réserveur de carburant		l/Usgal/Ukgal	42 / 11.1 / 9.2
	Eau de refroidissement		l/Usgal/Ukgal	5,5 / 1.5 / 1.2
NIVEAU SONORE	Niveau sonore (Lwa/Lpa)		dB	95 / 78

Equipement de série

Accessoires en option

Chenilles en acier

Structure de protection

Godets

Radio

• Long balancier

* Les illustrations peuvent comprendre des éléments en option. Les spécifications et caractéristiques peuvent être modifiées sans avis préalable.
