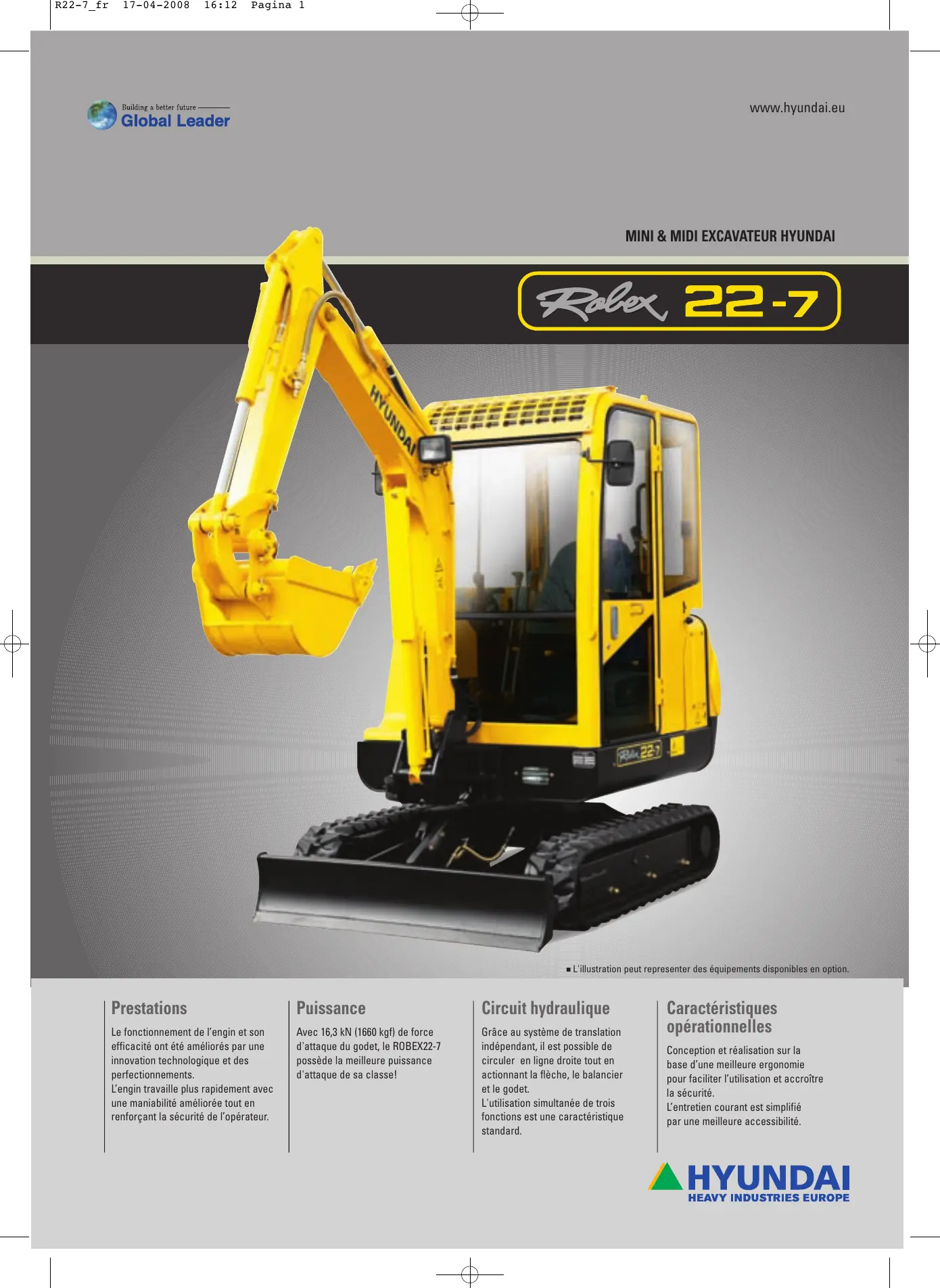

MODE D'EMPLOI R22-7 HYUNDAI
L'illustration peut representer des équipements disponibles en option.
Prestations
Le fonctionnement de l'engin et son efficacité ont été améliorés par une innovation technologique et des perfectionnements.
L'engin travaille plus rapidement avec une maniabilité améliorée tout en renforçant la sécurité de l'opérateur.
Puissance
Avec 16,3 kN (1660 kgf) de force d'attaque du godet, le ROBEX22-7 possede la(Meilleure puissance d'attaque de sa classe!
Circuit hydraulique
Gracau système de translation indépendant, il est possible de circuler en ligne droite tout en actionnant la flèche, le balancier et le godet.
L'utilisation simultanee de trois fonctions est une caractéristique standard.
Caracteristiques opérationnelles
Conception et réalisation sur la base d'une(Meilleure ergonomie pour faciliter l'utilisation et accroître la sécurité.
L'entretien courant est simplifié par une meilleure accessibilité.
CHARACTERISTIQUES
Relax 22-7
| Description | Unité | ROBEX22 -7 |
| POIDS DE LA MACHINE | CABINE | Patin en caoutchuc | kg (lb) | 2200 (4,850) |
| Patin en acier | kg (lb) | 2250 (4,960) |
| Toit | Patin en caoutchuc | kg (lb) | 2080 (4,586) |
| Patin en acier | kg (lb) | 2130 (4,696) |
| GODET STANDARD | Capacité (SAE plein) | m²(yd²) | 0,06 (0.08) |
| Largeur | mm (in) | 450 (17.7) |
| MOTEUR | Fabricant, Modèle | - | Mitsubishi L3E-W231 |
| Puisance nominale | CV (kW) / tspm | 17,0/12,5/2400 |
| Déplacement | cc (cu - in) | 952 (58) |
| RAYON D'ACTION | Longueur du balancier | mm (in) | 1000 (39) |
| Profondeur d'attaque max. | mm (in) | 2365 (93) |
| Profondeur d'attaque max. pour murs verticaux | mm (in) | 1795 (71) |
| Hauteur d'attaque max. | mm (in) | 3745 (147) |
| Hauteur de déversement max. | mm (in) | 2510 (99) |
| Portée d'attaque max. | mm (in) | 4065 (160) |
| Rayon de rotation min. | Avant | mm (in) | 1745 (69) |
| Rotation | mm (in) | 1405 (55) |
| Rayon arrière | mm (in) | 1255 (49) |
| Angle de pivotement de la flèche | degré | Gauche 80, Droite 50 |
| DIMENSIONS | Longueur hors tout | mm (in) | 4075 (160) |
| Largeur hors tout | mm (in) | 1380 (54) |
| Hauteur totale | mm (in) | 2250 (89) |
| Bouteur (largeur x hauteur) | mm (in) | 1380 x 280 (54 x 11) |
| PERFORMANCES | Vitesse de déplacement | km / hr (mph) | 2,2/3,8 (1.4/2.4) |
| Vitesse de rotation | rpm | 11,5 |
| Aptitude en côte | deg (%) | 30 (58) |
| Profondeur d'excavation max. | Godet | kN / kgf / lbf | 16,3/1660/3660 |
| Bras | kN / kgf / lbf | 11,2/1140/2510 |
| Traction max. barre de tirage | kN / kgf / lbf | 16,2/1650/3640 |
| TRAIN | Pression au sol | CAB & patin en caoutchuc | kpa (kgf / cm²) <psi> | 33,5 (0.34) <4.8> |
| Toit & patin en caoutchuc | 31,7 (0.32) <4.6> |
| Distance gobelet x jauge chenille | mm (in) | 1325 x 1150 (52 x 45) |
| Largeur patin de chenille | mm (in) | 230 (9) |
| Type de moteur de déplacement | - | PHV-190-39-1-8003A |
| Système de tension des chenilles | - | Cylindre de graisse |
| HYDRAULIQUE | Type de pompé hydraulique | - | Piston x 2 + Vitesse x 1 |
| Flux d'huile de la pompé | litres / min (US gpm) | 2 x 24,0 + 15,4 (2 x 6,3 + 4.1) |
| Flux d'huile du circuit auxiliaire | litres / min (US gpm) | 48,0 (12.7) |
| Réglage de la soupape de décharge | Mpa (kgf / cm²) <psi> | 18,6/17,2 (190/175) <2,700/2,490> |
| CONTENANCES | Réserveur d'huile hydraulique | litres / USgal / UKgal | 33/8,7/7,3 |
| Huile moteur | litres / USgal / UKgal | 3,5/0,9/0,8 |
| Réserveur de carburant | litres / USgal / UKgal | 29/7,7/6,4 |
| Liquide de refroidissement | litres / USgal / UKgal | 5,6/1,5/1,2 |
| NIVEAU SONORE | à l'extérieur / à l'intérieur (Lwa/Lpa) | dB | 93/82 |
L'equipement standard et optionnel peut varier. Consultez Your distributeur Hyundai pour de plus amples informations. L'engin illustrer pot varier suivant les normes internationales. Toutes les mesures americaines arrondies à la livre ou au ponce le plus proche. Les specifications peuvent faire l'objet de modifications sans préavis.
