R210W-9 - Engin de construction HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pelle hydraulique sur pneus
Marque	HYUNDAI
Modèle	R210W-9
Moteur	Cummins QSB6.7, 6 cylindres, 176 ch (brut) à 1900 tr/min
Poids en ordre de marche	20 500 - 20 900 kg selon configuration
Longueur de transport	9 500 - 9 680 mm selon balancier
Largeur totale	2 530 mm
Hauteur de transport	3 150 - 3 350 mm selon balancier
Capacité du réservoir de carburant	310 L
Circuit hydraulique total	340 L (réservoir 165 L)
Débit de la pompe principale	2 × 222 L/min
Force d’excavation du godet (SAE)	130,4 kN (13300 kgf) standard, 141,6 kN (14440 kgf) avec surpuissance
Vitesse de translation max	35 km/h en 2e vitesse
Type de transmission	Hydrostatique 4 roues, boîte Powershift 2 vitesses
Freins	Freins multi-disques humides avant et arrière, frein de stationnement automatique
Entretien	Graissage des douilles tous les 250 h, filtre hydraulique 1000 h, huile hydraulique 5000 h
Sécurité	Structure de protection FOPS/FOG, système antichute flèche/balancier, caméra de recul
Pièces détachées	Godets, flèche monobloc ou articulée, balanciers (2,0 / 2,4 / 2,92 m), stabilisateurs, lame niveleuse
Système de gestion à distance	Hi-Mate (GPS, diagnostics, localisation)
Écran de contrôle	LCD couleur 7 pouces avec sélecteur de mode (Puissance/Standard/Économie, travail)

FOIRE AUX QUESTIONS - R210W-9 HYUNDAI

Quel moteur équipe la Hyundai R210W-9 ?

La Hyundai R210W-9 est équipée d'un moteur Cummins QSB6.7 de 6 cylindres, développant 176 ch (brut) à 1900 tr/min, conforme aux normes Tier 3.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 310 litres.

Quels sont les modes de puissance disponibles ?

Trois modes sont disponibles : Puissance (productivité max), Standard (performance équilibrée) et Économie (consommation réduite). Un mode Utilisateur permet de personnaliser les réglages.

Comment entretenir les douilles et les filtres ?

Les douilles haute durabilité doivent être graissées tous les 250 heures. Les filtres hydrauliques ont une durée de vie de 1000 heures, et l'huile hydraulique doit être remplacée toutes les 5000 heures.

Quelle est la force d'excavation maximale ?

La force d'excavation du godet en mode standard est de 130,4 kN (13300 kgf) selon SAE, et peut atteindre 141,6 kN (14440 kgf) avec l'augmentation de puissance.

Quels sont les équipements de sécurité inclus ?

La machine est équipée d'une structure FOPS/FOG, de systèmes antichute pour la flèche et le balancier, d'un frein de stationnement automatique, d'une caméra de recul et d'un système antivol par mot de passe.

Quelle est la vitesse de translation maximale ?

La vitesse de translation maximale est de 35 km/h en seconde vitesse, avec une première vitesse à 8,5 km/h.

Peut-on utiliser des accessoires comme un marteau hydraulique ?

Oui, la machine est prééquipée de kits de tuyauterie simple et double effet pour accessoires comme marteau, broyeur ou benne preneuse. Le débit peut être réglé depuis l'écran.

Comment fonctionne le système Hi-Mate ?

Hi-Mate est un système de gestion à distance qui permet de suivre les performances, la localisation et d'accéder à des diagnostics via Internet, grâce à la technologie GPS.

Quelles sont les dimensions de transport ?

La longueur de transport varie de 9 500 à 9 680 mm selon le balancier, et la hauteur de 3 150 à 3 350 mm. La largeur totale est de 2 530 mm.

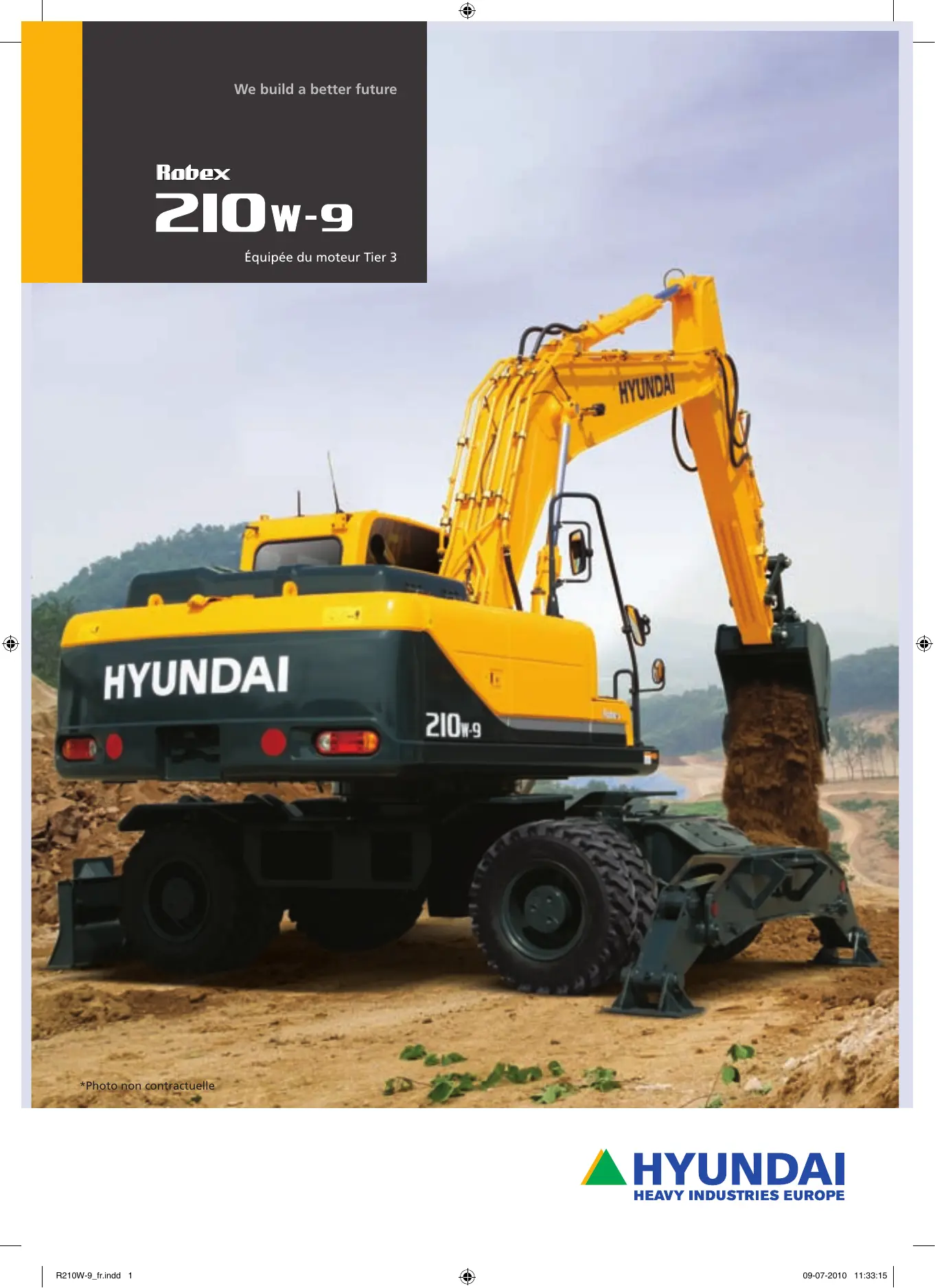

MODE D'EMPLOI R210W-9 HYUNDAI

Équipe du moteur Tier 3

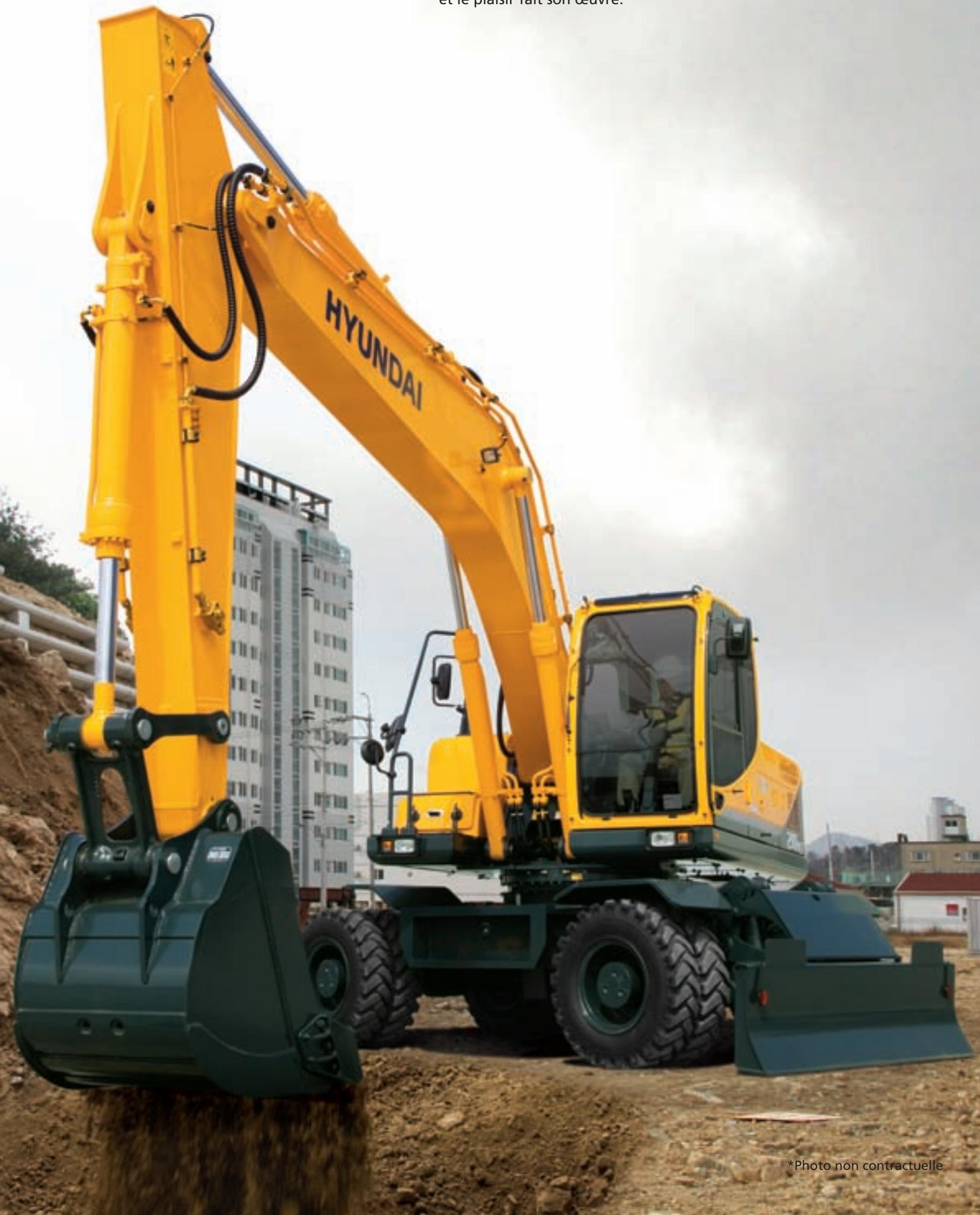

Quand le travail devient un plaisir

L'opérateur qui prend plaisir à travailler fournit un meilleur travail. C'est pourquoi, chez Hyundai Heavy Industries, a tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieur. Quand on utilise le matériel de terrasements Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre.

Performance générale

Châssis renforcé avec transmission par boîte Powershift à deux vitesses.

Ligne d'entraînement et essieux lourds.

Oscillation de +/- 7 degrés de l'essieu avant avec verrouillage automatique.

Freins multi-disques humides immergés. (Avant et Arrière)

Frein de stationnement automatique - serrage par ressort, desserrage hydraulique.

Technologie moteur

Moteur Cummins Tier III QSB6.7 puissant, fiable et avec une faible consommation (peu gourmand en carburant.)

Combustion propre, efficace et contrôle électronique.

Faible niveau sonore / Système automatique de prévention de la surchauffe du moteur / Fonction anti-redémarrage

Améliorations apportées au système hydraulique

Nouveau système hydraulique breveté pour une aisance de conduite / Bloc distributeur principal modifié pour une plus grande efficacité et un fonctionnement plus souple / Priorité automatique de sélection de la flèche ou de la rotation pour une vitesse maximale / Système automatique d'augmentation de puissance pour bénéficier d'un surcroît de puissance / Dispositif amélioré de régénération du début du balancier et de la flèche pour une plus grande vitesse et une amélioration de l'efficacité.

Compartiment de la pompe

Pompes à piston axial, puissantes et fiables, conçues par Kawasaki.

Bloc compact de solénoïdes pour commander les fonctions suivantes : 2 vitesses de translation, augmentation de puissance

(Power boost), priorité à la flèche, verrouillage de sécurité, (commande intégrée de) régénération du début du balancier,

(commande de la soupape du circuit logique de rotation).

Filtres à carburant, à huile moteur de vidange facilement accessibles.

Nouvelle conception de la colonne de direction

Colonne de direction intelligente permettant des réglages adaptés aux préférences de vos opérateurs

(réglement en profondeur sur 60 mm, inclinaison à)

Visibilité améliorée

Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent (pour la visibilité et la ventilation).

Plus grande fenêtre à droite pour améliorer la visibilité côté chenille (la flèche.)

Toutes les vitres sont fabriquées en verre de sécurité.

Pare-soleil enrouleur pour le confort de l'opérateur / Montants de pare-brise amincis pour une meilleure vision de l'opérateur.

Structure de cabine rigide

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l'opérateur, une meilleure protection et une durabilité améliorée.

Nouveau système de pare-brise doté d'une assistance à ressort.

Siège et console améliorés

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l'utilisation des accessoires.

Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option.

Nouvelles consoles de leviers de commande – régibles en hauteur

Accoudoirs régibles - pour un comportement optimal

Module d'écran 7" couleurs de pointe

Nouvel écran d'affichage LCD couleur avec jauges numériques pour la température de l'huile hydraulique, la température du liquide de refroidissement et le niveau de carburant.

Un commutateur ergonomique facilite le réglage de votre machine et le contrôle des diagnostics. Une nouvelle caméra de recul est intégrée au module d'écran.

3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur ou Prince béton,

Mode utilisateur permettant de mémoriser les préférences des opérateurs.

Caractéristiques d'auto-diagnostic avancées avec accès à distance via le système Hi-Mate.

Débit mono-pompe ou bi-pompe additionnel pour l'ajout d'accessoires en option, sélectionnable depuis le module d'écran /

Système antivol avec encodage par mot de passe.

La vitesse de la flèche et la régénération du balancier peuvent être adaptées au départ du module d'écran.

Augmentation automatique de la puissance en mode Puissance - activable via le module d'écran.

Climatisation et chauffage avec commande automatique de la température ambiantes.

Le système Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivi de ses performances, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

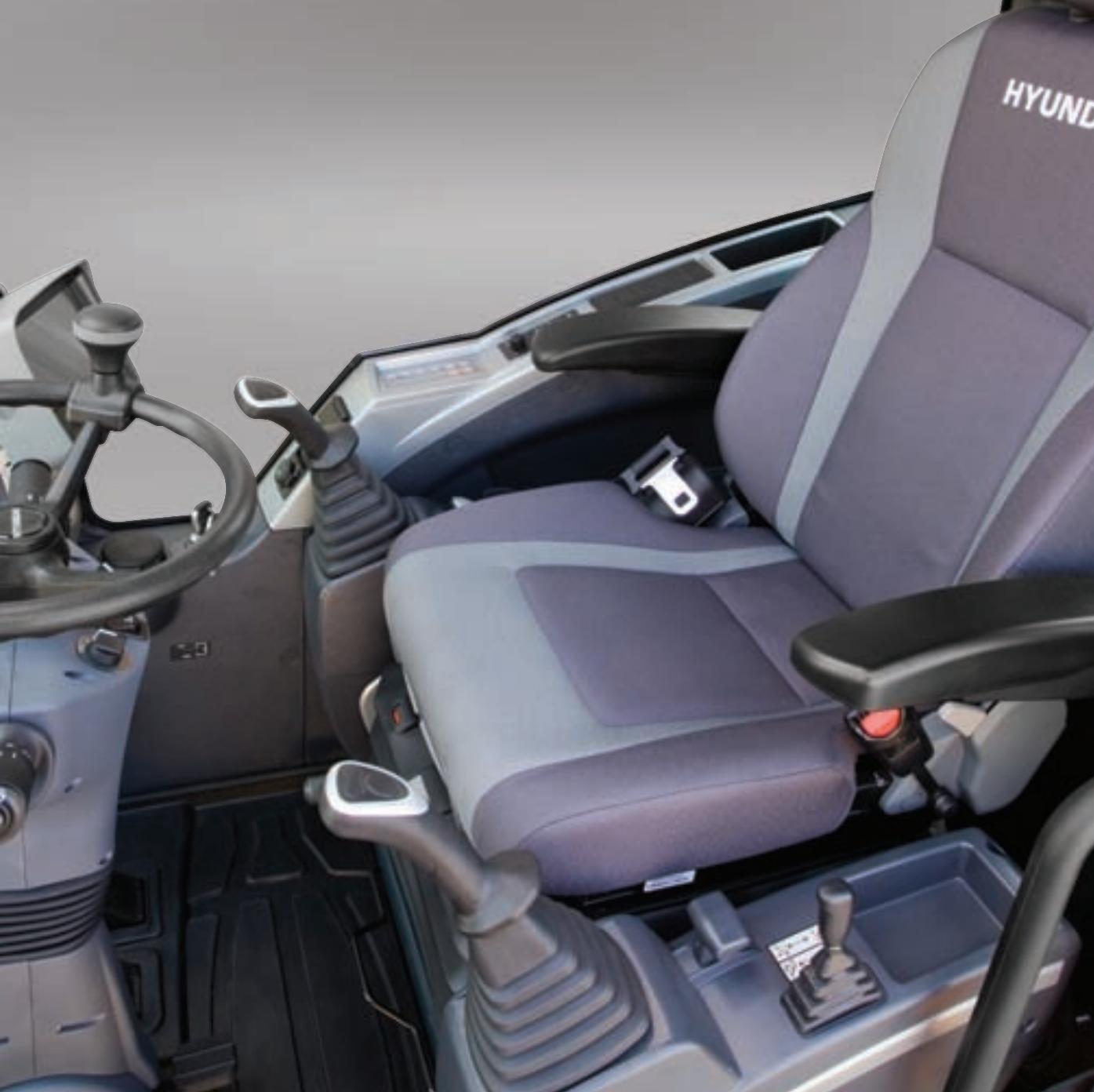

Préférences

L'opérateur qui configure sa machine en fonction de ses besoins prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l'opérateur pour ce qui a trait au confort, à la facilité d'emploi et à la maniabilité. Fort de son écran d'affichage d'environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.

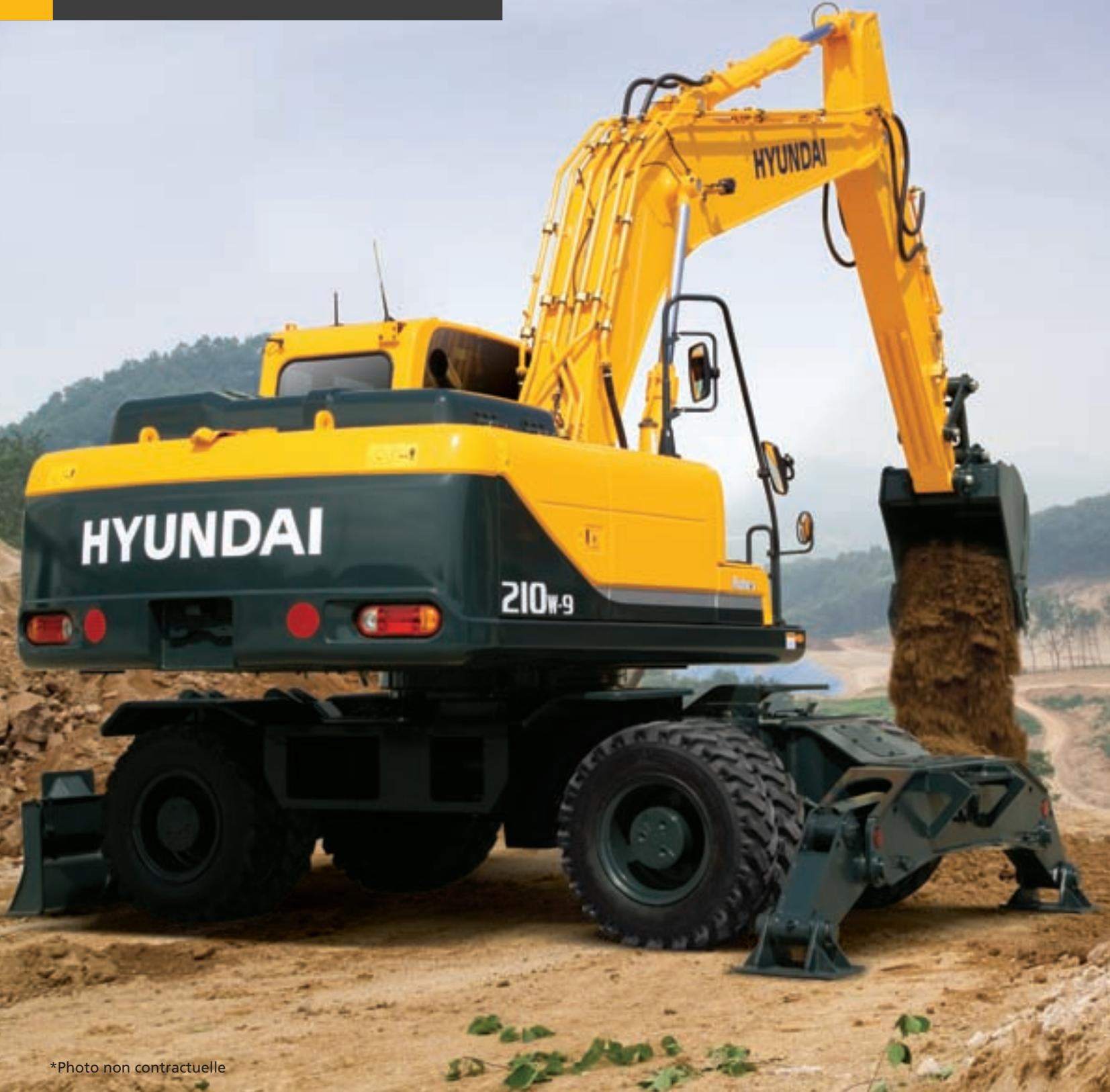

*Photo non contractuelle

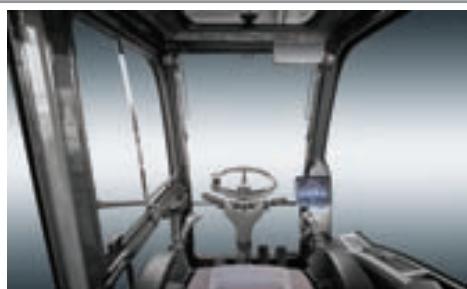

Cabine spacieuse et offrant une excellente visibilité

La spacieuse cabine, de conception ergonomique, garantit un faible niveau sonore et une meilleure visibilité. Une attention particulière a été portée à la création d'un environnement clair, ouvert et pratique offrant une excellente visibilité dans toutes les directions.

Cet environnement parfaitement équilibré pour l'opérateur met ce dernier en position idéale pour travailler en toute sécurité.

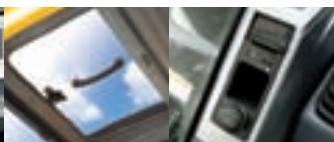

Confort de l'opérateur

La cabine des pelles de la série 9 vous permet de régler le siège, la console et les accoudoirs en fonction de votre niveau de

confort préférentiel. La position et la hauteur du siège et de la console peuvent être modifiées en parallèle ou indépendamment l'une de l'autre. Les fonctions améliorées

de réglage du volant (en profondeur et en inclinaison) assurent à l'opérateur une plus grande capacité d'accès et un meilleur confort. Un système de climatisation entièrement automatisé et de grande capacité permet de maintenir une température constante.

Sans stress

Le travail est en soi une source de stress suffisante pour que l'environnement où vous l'exécutez n'y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d'espace et un siège confortable pour minimiser le stress de l'opérateur. Un puissant système de climatisation garantit à ce dernier le maintien de la température ambiant de son choix. Un système audio de pointe, comptant un lecteur CD, une radio AM/FM stéréo et une fonction de lecture MP3, assorties d'une télécommande, a été installé pour vous permettre d'écouter vos musiques favorites. L'opérateur peut même téléphoner tout en travaillant grâce à la fonction mains-libres du téléphone.

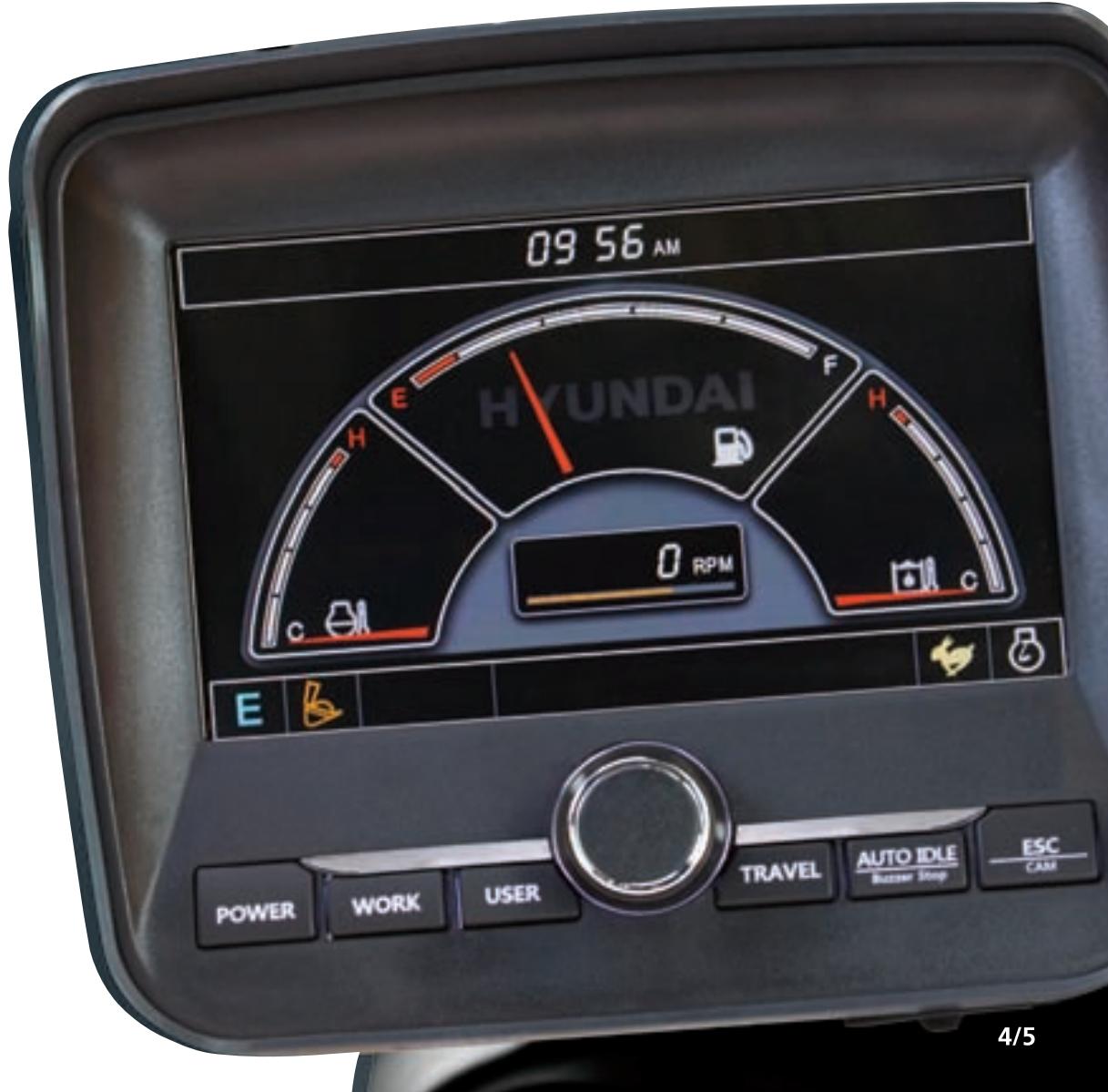

Module d'affichage facile à utiliser

Le module d'affichage avancé, son écran LCD couleur de environ 18 centimètres et son commutateur ergonomique permettent à l'opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le sélecteur de mode de puissance et de travail, les auto-diagnostics, la caméra de recul en option, les listes de contrôle pour l'entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions vidéo pour accroître la multifonctionnalité de la machine et renforcer la productivité de l'opérateur.

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plus souple, une plus grande visibilité panoramique et une réduction du stress. Le nouveau système hydraulique Posi-Nega allie une technologie de pointe et une reactivité supérieure.

Une puissance assistée par ordinateur

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les meilleures prestations tout en réduisant la consommation de carburant.

Le dispositif de décélération automatique et l'augmentation de puissance font également partie des caractéristiques supplémentaires du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur (courants) grâce à son système d'auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en sélectionnant le mode de puissance et les accessoires en option via l'activation d'un bouton.

Mode puissance

Trois modes de puissance uniques permettent à l'opérateur de configurer sur mesure la puissance du moteur, la vitesse des équipements et le mode d'économie de carburant. Le mode Puissance maximise la vitesse et la puissance de la machine pour obtenir une productivité maximale. Le mode Standard configure un régime fixe, réduit, pour une performance optimale et une meilleure économie de carburant. Le mode Économie assure un début et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l'efficacité de la consommation et la manœuvrabilité de l'engin.

Mode de travail

Grâce aux différents modes de travail, l'opérateur peut sélectionner les opérations d'excavation générales, les accessoires à circuit simple (marteau hydraulique, par exemple) ou à circuit double (broyeur). Les paramètres de débit peuvent être préconfigurés directement sur le module d'affichage.

Mode d'utilisateur

Diverses opérations requièrent des réglages plus précis de la machine ; certains opérateurs privilégient par ailleurs un paramétrage différent de la machine. Le mode Utilisateur permet à l'opérateur de configurer la vitesse du moteur, le débit de sortie des pompes, le ralenti et les autres paramètres de la machine en fonction de ses convenances personnelles.

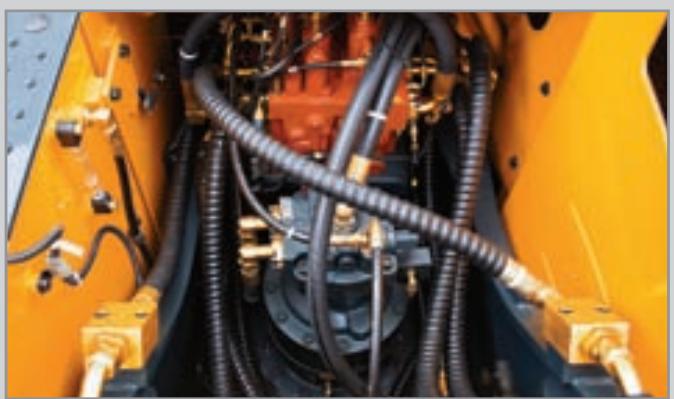

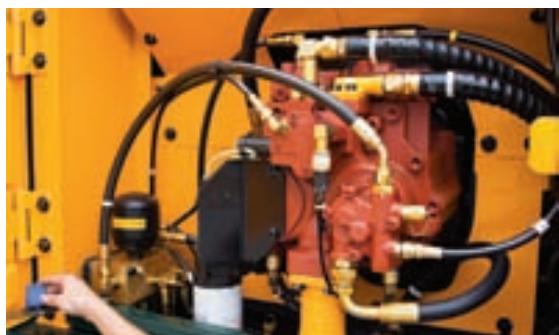

Les améliorations du système hydraulique

Pour optimiser la précision de ses machines, Hyundai a redessiné le système hydraulique de façon à offrir à l'opérateur une maniabilité ultrasensible et une manoeuvrabilité de tout premier plan. Les électro proportionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un débit plus précis nécessitant moins d'efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable, les commandes de pilotage ultra-sensibles et les pédales donnent à n'importe quel opérateur la sensation de travailler en souplesse. Les propriétés améliorées de cet engin comprendront la régénération du débit du bras et de la flèche, un bloc distributeur de

haute technologie et un dispositif novateur de priorité automatique accordée à la flèche ou à la rotation pour assurer les valeurs de performance possibles, quelle que soit l'application.

Priorité automatique de sélection de la flèche ou de la rotation

Cette fonction intelligente adapte l'équilibre idéal du débit hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO (de pointe) contrôle les opérations hydrauliques et ajuste l'équilibre pour maximiser la performance et la productivité.

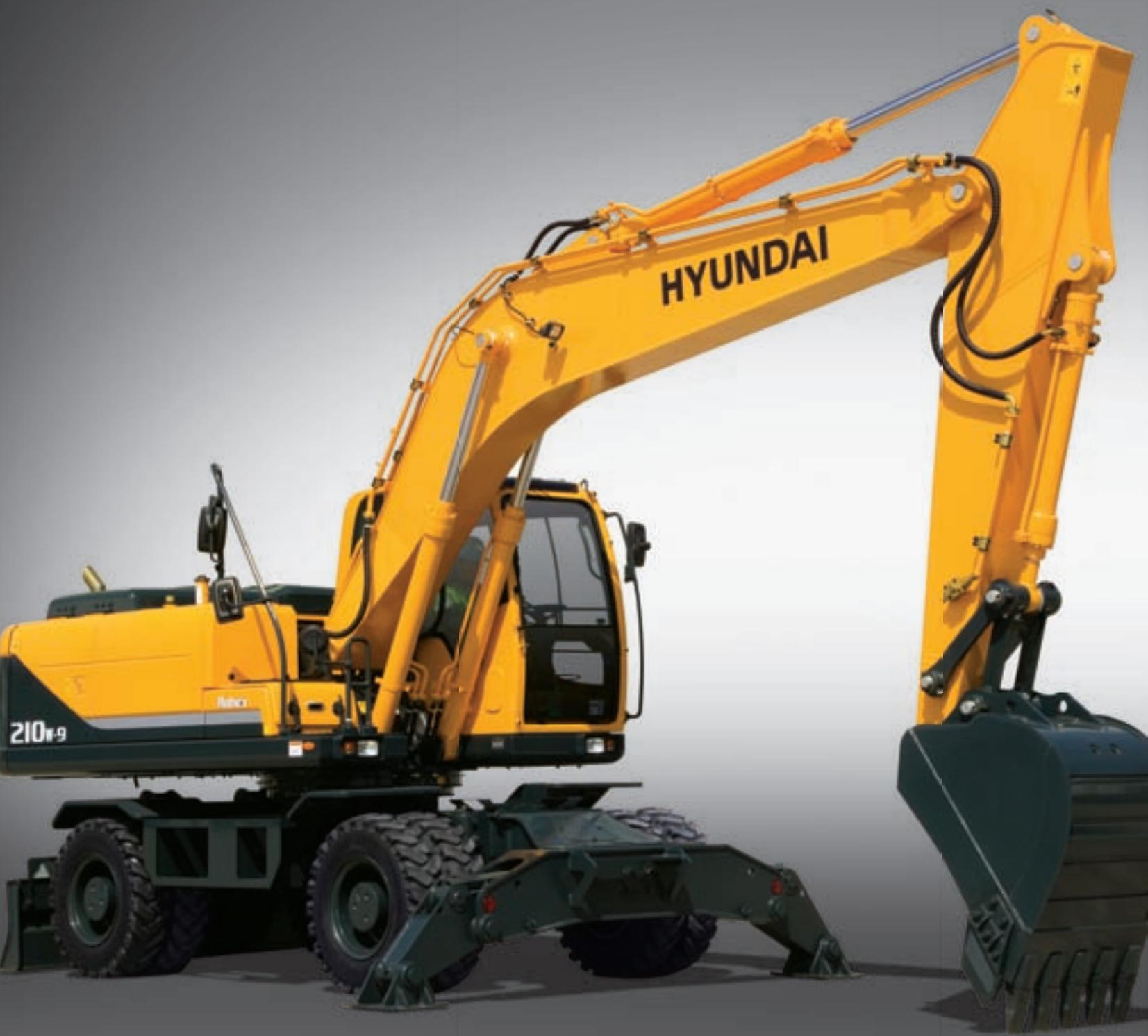

Performance

Un opérateur qui peut se fier à sa machine prend plaisir à travailler. La pelle Série 9 est synonyme de performance de longue durée, tant en termes de robustesse que de rapidité ou de fiabilité. La sélection automatique de priorité entre la flèche et la rotation permet des mouvements plus rapides et des cycles plus courts.

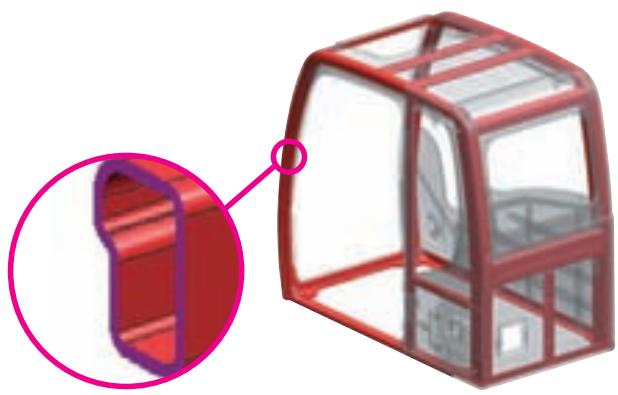

Résistance structurelle

La structure de la cabine des pelles de série 9 est construite à l'aide de profilés tubulaires plus minces mais plus solides afin d'assurer une plus grande sécurité et une meilleure visibilité. Les profilés en acier à faible tension et haute résistance sont soudés pour former un châssis de base robuste et stable. La durabilité de la structure est analysée et testée grâce à l'analyse MEF (méthode des éléments finis) et aux tests de durabilité à long terme.

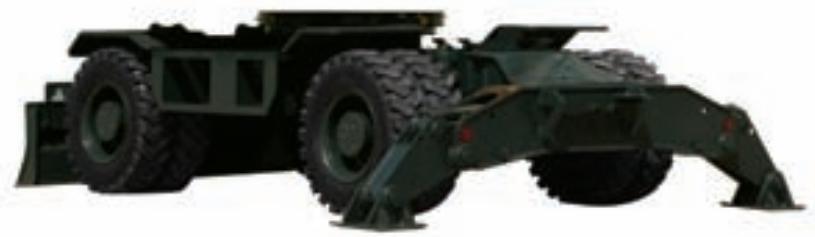

Stabilisateurs indépendants

La R210W-9 peut être dotée de quatre stabilisateurs indépendants ou de deux stabilisateurs indépendants et d'une lame niveleuse. Chaque stabilisateur, de même que la lame niveleuse, est contrôlé par un commutateur ainsi que par le levier de lame. Les stabilisateurs et la lame sont équipés de protections de cylindre pour une plus grande sécurité.

Système de translation

Un système automatique de régulation de la vitesse de croisière facilite la circulation sur longues distances à vitesse fixe. Un dispositif automatique de verrouillage d'essieu oscillant peut être activé pour améliorer la stabilité et la sécurité des opérations. Un système de translation au ralenti améliore la manoeuvrabilité et la finesse du contrôle.

Une pédale de translation en marche avant/arrrière, disponible en option, permet à l'opérateur de changer de direction de translation en mode de travail sans lâcher les manettes.

Régulateur de vitesse

Système automatique de verrouillage d'essieu avant

Système de translation au ralenti

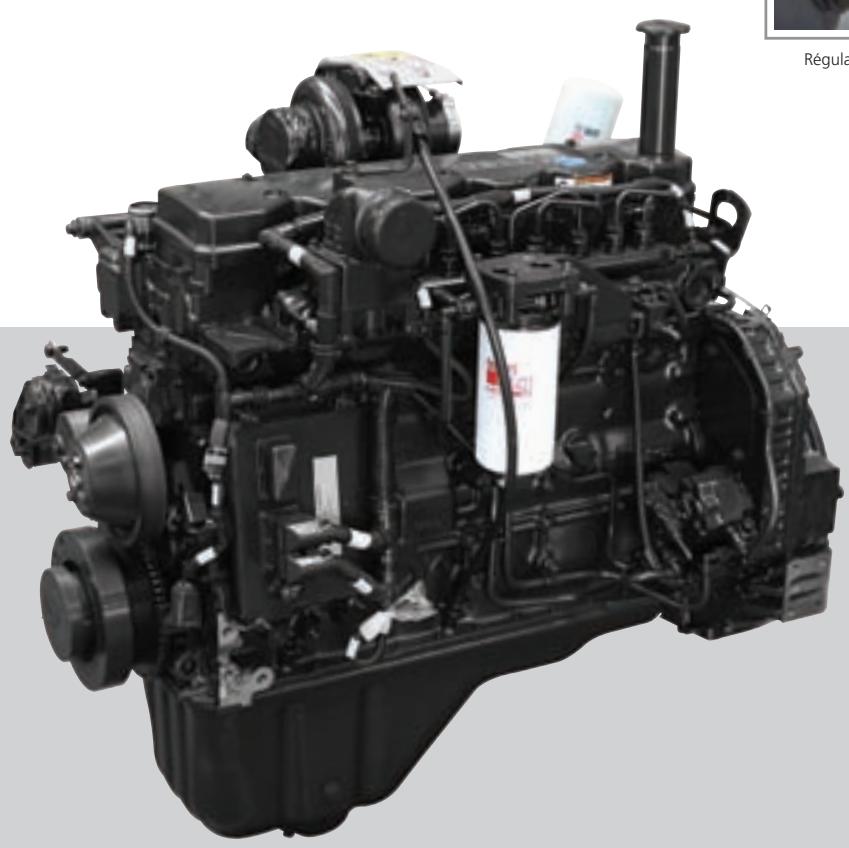

Moteur cummins QSB 6.7

Fort de ses 6 cylindres, de son turbocompresseur et de son intercooler, le moteur diesel Cummins QSB6.7 est conçu pour garantir puissance, économie, et fiabilité. Ce moteur est conforme aux normes d'émissions TIER 3 / UE - phase IIIa.

Rentabilité

Tout propriétaire qui sait combien sa machine lui permet d'économiser prend plaisir à la posséder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pièces détachées et de l'argent pour vos opérations de terrassements. Le système de gestion à distance permet en outre aux propriétaires de suivre, contrôler et gérer leurs engins à distance.

Hi-mate (système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

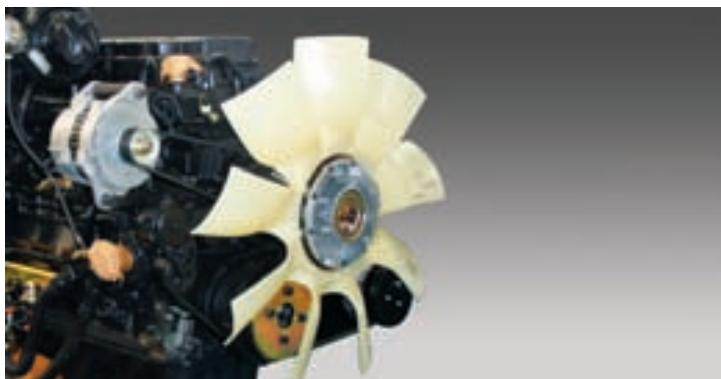

Consommation de carburant

Les pelles hydrauliques de la série 9 ont été développées pour en faire plus avec moins de carburant. Les innovations qu'elles intègrent, comme l'embrayage de ventilateur à vitesse variable, le dispositif de prévention des surcharges, le système automatique de décelération en trois paliers et le nouveau mode Économie aident à économiser le carburant et à réduire l'impact sur l'environnement.

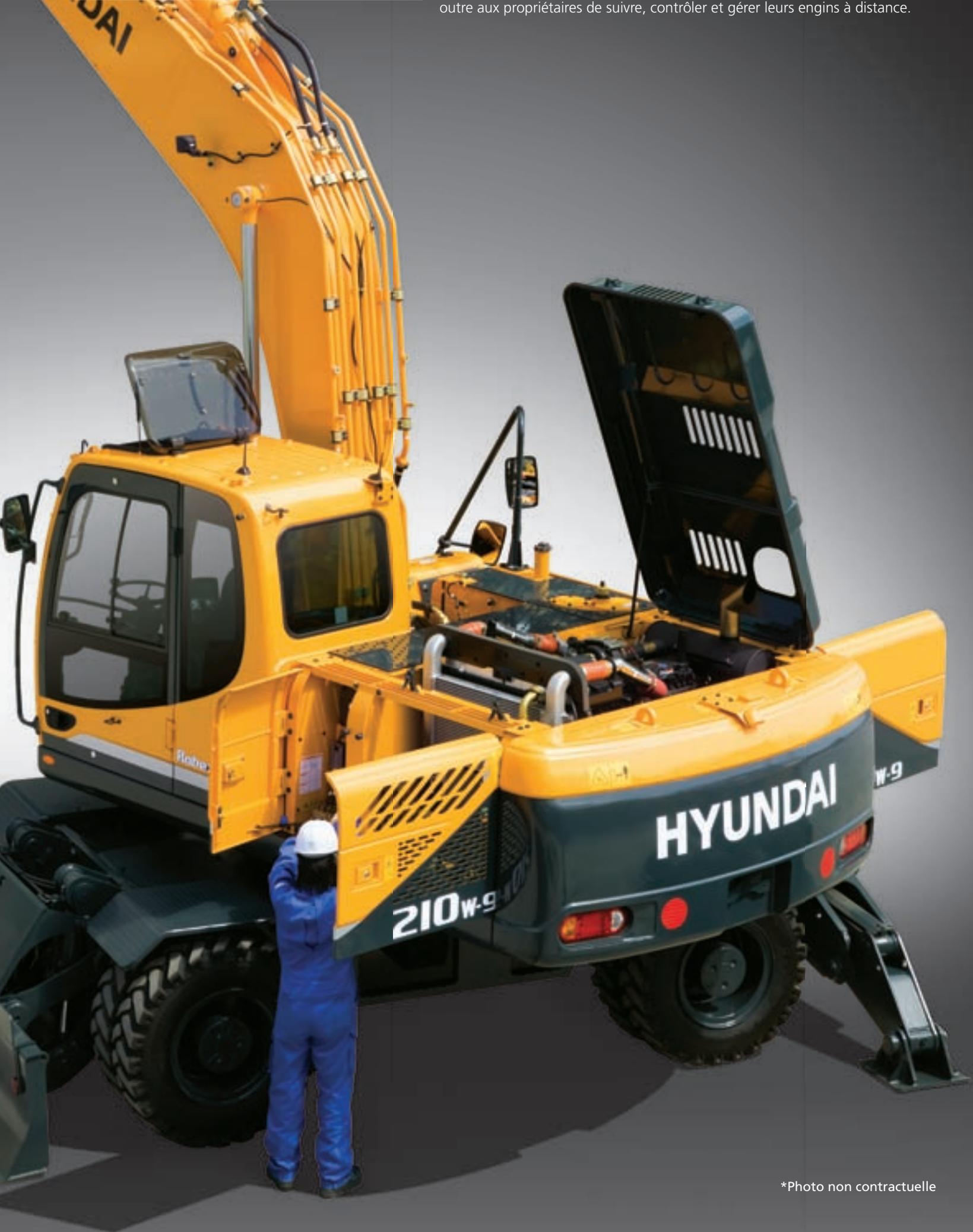

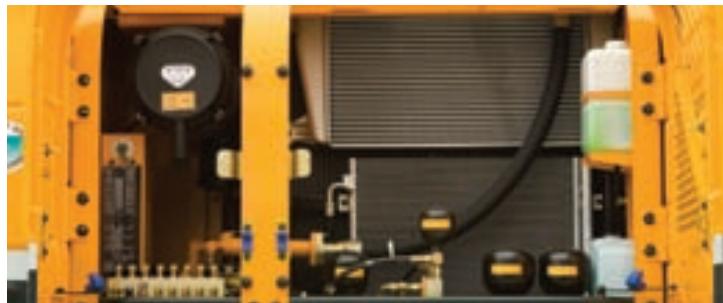

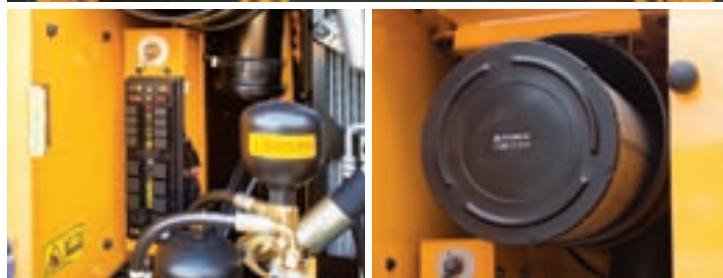

Accès facile

Grâce à la facilité d'accès, (depuis le sol) les filtres, les différents points de graissage, fusibles, ainsi qu'aux éléments informatiques de la machine, le tout combiné à l'ouverture grand angle des compartiments, l'entretien des pelles hydrauliques de la série 9 est un véritable prise pour les techniciens.

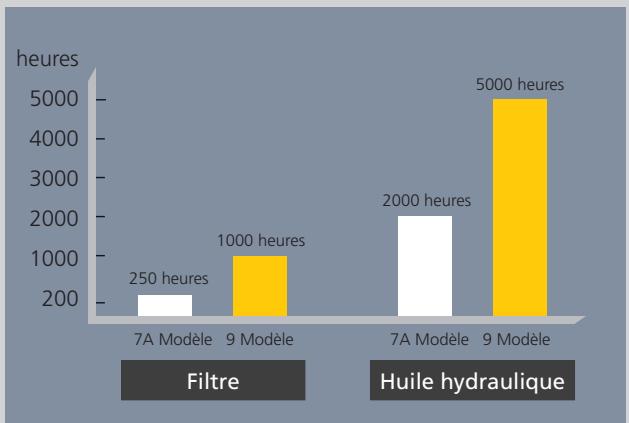

Composants à durabilité accrue

Les nouvelles douilles haute durabilité sont conçues pour de longs intervalles de lubrification (250 heures). Les cales en polymère résistantes à l'usure réduisent le niveau de bruit et l'usure des douilles. Les filtres hydrauliques à longévité accrue durables jusqu'à 1000 heures et la nouvelle huile hydraulique à durée de vie élevée ne doit être remplacée que toutes les 5000 heures.

MOTEUR

MODELE			CUMMINS QSB 6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brut)	176 cv (131 kW) à 1900 tspm
		J1349 (net)	165 cv (123 kW) à 1900 tspm
	DIN	6271/1 (brut)	178 cv (131 kW) à 1900 tspm
		6271/1 (net)	167 cv (123 kW) à 1900 tspm
Couple max.			81,4 kgf.m (589 lbf.ft) at 1400 tspm
Alésage x course			107 x 124 mm (4.2" x 4.9")
Cylindrée			6700 cc (409 in³)
Batteries			2 x 12 V x 100 AH
Démarreur			24V - 4,5 kW
Alternateur			24V - 70 Amp

SYSTÉME HYDRAULIQUE TRANSLATION ET FREINS

POMPE PRINCIPALE
Type	Pompes à débit variable, à pistons axiaux, montées en tandem
Débit max.	2 X 222 L /min (58.6 US gpm / 48.8 UK gpm)
Pompe de pilotage	Pompe à engrenages
Système de pompè à capteur transversal et économiqueisant le carburant
MOTEURS HYDRAULIQUES
Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique
RéGLAGE DES SOUPAPES DE DÉCHARGE
Circuit de travail	350 kgf/cm2(4980 psi)
Translation	380 kgf/cm2(5400 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5400 psi)
Circuit de rotation	265 kgf/cm2(3770 psi)
Circuit de pilotage	40 kgf/cm2(570 psi)
Soupape de sécurité	Installé
VÉRINS HYDRAULIQUES
No. of cylinder-bore x stroke	Flèche : 2-120 x 1290 mm (4.7" x 50.8")
	Balancier : 1-140 x 1510 mm (5.5" x 59.4")
	Godet : 1-125 x 1055 mm (4.9" x 41.5")
	Lame niveleuse : 2-120 x 226 mm (4.7" x 8.9")
	Stabilisateurs : 2-130 x 427 mm (5.1" x 16.8")

Transmission hydrostatique sur 4 roues. La transmission à engrenages hélicoïdaux avec engrénement constant assure deux vitesses de translation en marche avant et arrêté.

Force tractive de translation max.		11100 kgf (24,470 lbf)
Vitesse de translation	1ière vitesse	8,5 km/h (5.3 mph)
	2ième vitesse	35 km/h (21.7 mph)
Aptitude en côte		31,5° (61 %)

Frein de stationnement: Double freins indépendants, frein à pleine puissance hydraulique sur les essieux avant et arrière. - Frein humide à disques multiples, à actionnement hydraulique et déclenchement par dessort. - La transmission est verrouillée automatiquement en position neutre pour stationnement.

Des manettes opérées par pression du pilote et des pédales garantissant un fonctionnement ainsi et sans fatigue.

PILOTAGE

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier, (droite): flèche et godet avec signal avertisseur (ISO)
Régime moteur	Electrique, molette d'accélérateur
Feux extérieurs	Deuxieux installés sur la flèche, un sous la batterie

Essieux et ROUES

L'essieu avant à flottement est supporté par une broche centrale pour effectuer une oscillation. Il peut être bloqué par des cylindres de blocage de l'oscillation. L'essieu arrêté est fixé sur le chassis inférieur.

Pneus	10.00 - 20-16PR, double (avec,chambre à air)
(en option)	10.00 - 20, double (avec,chambre à air)

SYSTÈME DE ROTATION

Mateur de rotation	Mateur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multidisque (type à broche de verrouillage)
Vitesse de rotation	10,3 ppm

Système de direction

Le système de direction type arbitrol, à actionnement hydraulique, agit sur les roues avant via les vérins de direction.

Rayon de braquage min.

6690 mm (21' 11")

Contenance du liquide de refroidissement et des lubrifiants

Remplissage		litres	Gallon américain	Gallon britannique
Réservoir de carburant		310	81.9	68.2
Liquide de refroidissement du moteur		35	9.2	7.7
Huile moteur		24	6.3	5.3
Réducteur de rotation		5	1.3	1.1
Essieu	(avant)	14,6	3.9	3.2
	(arrière)	18,1	4.8	4.0
Circuit hydraulique(réservoir y compris)		340	89.8	74.8
Réservoir hydraulique		165	43.6	36.3

TRAIN de roulement

Carcasse fermée renforcée en acier à haute résistance à la traction.

La lame niveleuse et les stabilisateurs sont disponibles. Un modèle goupille.

Lame niveleuse	Un outil très utile pour travaux d'aplanissement, et de remblayage ou de nettoyage
Stabilisateurs	Indiqués pour une stabilité max. pendant les opérations d'excavation et de levage. Peuvent être montés sur la partie avant ou arrière.

Poids en ORDRE de MARCHE (approximatif)

Le poids en ordre de marche, incluant mono-flèche de 5,65 m (18' 6"), balancier de 2,92 m (9' 7"), godet rétro-arrière de 0,80 m³ (1.05 yd³) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DU COMPOSANT PRINCIPAL
Structure supérieure	8950 kg (19,730 lb)
Contrepoids	3400 kg (7,500 lb)
Flèche mono (avec vérin de balancier)	1790 kg (3,950 lb)

POIDS EN ORDRE DE MARCHE
Stabilisateurs avant et lame nivèleuse arrêté	20500 kg (45,200 lb)
Stabilisateurs avant et arrêté	20600 kg (45,400 lb)
Lame nivèleuse avant et stabilisateurs arrêté	20900 kg (46,100 lb)

GODETS

Les godets sont des accessoires entièrement soudés en acier à haute résistance.

0,51 (0.67)

0,80 (1.05) 0,92 (1.20)

1,10 (1.44) 1,20 (1.57)

1,34 (1.75)

0,74 (0.97)

0,87 (1.14)

0,75 (0.98)

Profil SAE ^3 (yd³)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					5,65 (18' 6") Flèche
Profil SAE	Profil CECE	Sans couteauxlatéraux	Avec couteauxlatéraux		2,0 (6' 7") Balancier	2,4 (7' 10") Balancier	2,92 (9' 7") Balancier
0,51 (0.67)	0,45 (0.59)	700 (27.6)	820 (32.3)	570 (1,260)	●	●	●
0,80 (1.05)	0,70 (0.92)	1000 (39.4)	1120 (44.1)	700 (1,540)	●	●	●
0,87 (1.14)	0,75 (0.98)	1090 (42.9)	1210 (47.6)	740 (1,630)	●	●	■
0,92 (1.20)	0,80 (1.05)	1150 (45.3)	1270 (50.0)	770 (1,700)	●	●	■
1,10 (1.44)	0,96 (1.26)	1320 (52.0)	1440 (56.7)	830 (1,830)	■	▲	▲
1,20 (1.57)	1,00 (1.31)	1400 (55.1)	1520 (59.8)	850 (1,870)	■	▲	—
1,34 (1.75)	1,15 (1.50)	1550 (61.0)	1670 (65.7)	920 (2,030)	▲	▲	—
◇0,74 (0.97)	0,65 (0.85)	985 (38.8)	-	770 (1,700)	●	●	●
◇0,90 (1.18)	0,80 (1.05)	1070 (42.1)	-	810 (1,790)	●	●	■
◇1,05 (1.37)	0,92 (1.20)	1290 (50.8)	-	890 (1,960)	■	▲	—
◇0,87 (1.14)	0,75 (0.98)	1140 (44.9)	-	900 (1,980)	●	●	■
□0,75 (0.98)	0,65 (0.85)	1790 (70.5)	-	880 (1,940)	●	●	■

Godet pour travaux lourds Godet de finition de talus Godet pour rochers - lourds

• D'application pour des matériaux d'une densité 2000 kg / m³ (3,370 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1600kg / m³ (2,700 lb/yd³) ou moins

: D'application pour des matériaux d'une densité 1100kg / m³ (1,850 lb/yd³) ou moins

Accessions

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèche mono de 5,65 m (18' 6") et des balanciers de 2,0 m (6' 7"); 2,4 m (7' 10") et 2,92 m (9' 7") sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	5650 (18' 6")			Remarque
	Poids	kg (lb)	1790 (3,950)
Balancier	Longueur	mm (ft.in)	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")
	Poids	kg (lb)	975 (2,150)	1045 (2,300)	1095 (2,410)
Force d'excavation du godet	SAE	kN	130,4 [141,6]	130,4 [141,6]	130,4 [141,6]	[ ]:Augmentation de puissance
		kgf	13300 [14440]	13300 [14440]	13300 [14440]
		lbf	29320 [31830]	29320 [31830]	29320 [31830]
	ISO	kN	149,1 [161,8]	149,1 [161,8]	149,1 [161,8]
		kgf	15200 [16500]	15200 [16500]	15200 [16500]
		lbf	33510 [36380]	33510 [36380]	33510 [36380]
Force d'excavation du bras	SAE	kN	144,2 [156,5]	119,6 [129,9]	102,0 [110,7]
		kgf	14700 [15960]	12200 [13250]	10400 [11290]
		lbf	32410 [35190]	26900 [29210]	22930 [24900]
	ISO	kN	151,0 [164,0]	125,5 [136,3]	106,9 [116,1]
		kgf	15400 [16720]	12800 [13900]	10900 [11830]
		lbf	33950 [36860]	28220 [30640]	24030 [26090]

Note : Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes. Le poids du balancier inclus le vérin de godet, tuyauterie et axes.

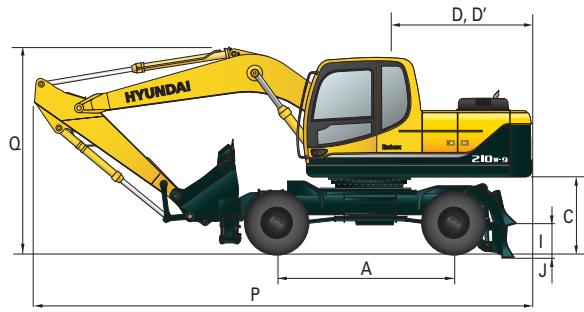

Dimensions et rayons d'action

DIMENSIONS R210W-9

mm (ft·in)

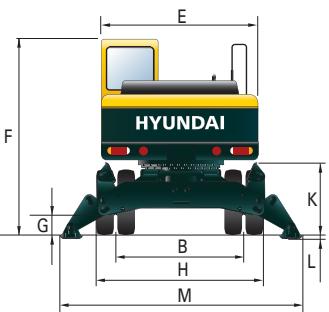

A Empattement		2800 (9' 2")
B Ecartement des roues		1874 (6' 2")
C Garde au sol du contrepoids		1305 (4' 3")
D Rayon de rotation de l'arrière		2800 (9' 2")
D' Longueur de l'arrière		2765 (9' 1")
E Largeur totale de l'ensemble supérieure		2530 (8' 4")
F Hauteur totale de la cabine		3180 (10' 5")
G Garde au sol minimale		345 (1' 2")
H Largeur totale du chassis		2490 (8' 2")
I Garde au sol de la lame niveleuse soulevée		445 (1' 6")
J Profondeur de la lame niveleuse abaisnée		125 (4.9")
		Hauteur de la lame niveleuse	610 (2' 0")
		Largeur de la lame niveleuse	2490 (8' 2")
K Garde au sol du stabilisateurs soulevés		1220 (4' 0")
L Profondeur du stabilisateurs abaissons		120 (4.7")
M Largeur totale avec stabilisateurs abaissons		3770 (12' 4")

Longueur de la flèche	5650 (18' 6")
Longueur du balancier	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")

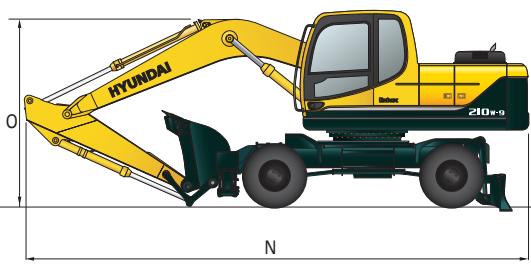

N Longueur de transport de la flèche	9680 (31' 9")	9570 (31' 5")	9500 (31' 2")
O Hauteur de transport de la flèche	3350 (10' 12")	3240 (10' 8")	3150 (10' 4")
P Longueur de marche de la flèche	9630 (31' 7")	9550 (31' 4")	9520 (31' 3")
Q Hauteur de marche de la flèche	3530 (11' 7")	3460 (11' 4")	3440 (11' 3")

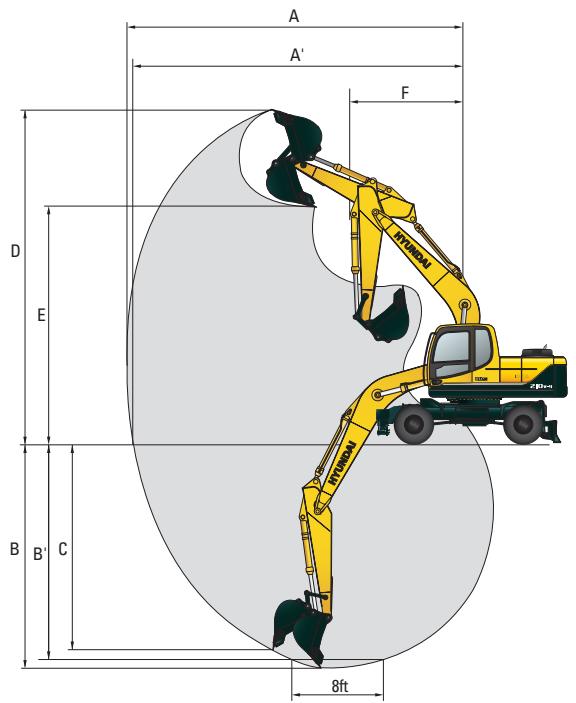

RAYONS d'action R210W-9

mm (ft·in)

Longueur flèche		5650 (18' 6")
	Longueur du balancier	2000(6' 7")	2400(7' 10")	2920(9' 7")
A	Portée d'attaque max.	9110(29' 11")	9480(31' 1")	9960(32' 8")
A'	Portée d'attaquemax. au sol	8870(29' 1")	9260(30' 5")	9750(32' 0")
B	Profondeurd'attaque max.	5480(18' 0")	5880(19' 3")	6380(20' 11")
B'	Profondeur d'attaquemax. (niveau 8')	5240(17' 2")	5670(18' 7")	6210(20' 4")
C	Profondeur d'attaquemax. pour murs verticaux	4970(16' 4")	5440(17' 10")	5990(19' 8")
D	Hauteur d'attaque max.	9500(31' 2")	9730(31' 11")	10000(32' 10")
E	Hauteur dedéversement max.	6670(21' 11")	6900(22' 8")	7160(23' 6")
F	Rayon derotation min.	3700(12' 2")	3620(11' 11")	3580(11' 9")

Capacités de levage

R210W-9

Charge avant = Charge latérale ou

Flèche : 5,65 m (18' 6") / Balancier : 2,40 m (7' 10") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Avec stabilisateurs avant et lame nivèleuse arrêt en bas et contrepoids de 3400 kg (7,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5 ft)

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

Capacité

Portée

m (ft)

7.5 m

kg

*3810

3690

7.34

(25 ft)

lb

*8400

8140

(24.1)

6.0 m

kg

*4150

*4150

*3910

2890

8.31

(20 ft)

lb

*9150

*9150

*8620

6370

(27.3)

4.5 m

kg

*5500

*5500

*4710

*4710

*4390

3350

*4050

2500

8.87

(15 ft)

lb

*12130

*12130

*10380

*10380

*9680

7390

*8930

5510

(29.1)

3.0 m

kg

*7330

*7330

*5550

4700

*4760

3230

*4230

2320

9.10

(10 ft)

lb

*16160

*16160

*12240

10360

*10490

7120

*9330

5110

(29.9)

1.5 m

kg

*8950

6970

*6390

4450

*5180

3110

*4430

2300

9.05

(5 ft)

lb

*19730

15370

*14090

9810

*11420

6860

*9770

5070

(29.7)

Au niveau de sol

kg

*9840

*9840

*9780

6720

*6980

4290

*5480

3030

*4640

2440

8.70

lb

*21690

*21690

*21560

14820

*15390

9460

*12080

6680

*10230

5380

(28.5)

-1.5 m

kg

*10680

*10680

*14730

14050

*9850

6680

*7130

4230

*4830

2820

8.00

(-5 ft)

lb

*23550

*23550

*32470

30970

*21720

14730

*15720

9330

*10650

6220

(26.2)

-3.0 m

kg

*15190

*15190

*13270

*13270

*9140

6780

*6600

4300

*4870

3730

6.84

(-10 ft)

lb

*33490

*33490

*29260

*29260

*20150

14950

*14550

9480

*10740

8220

(22.4)

-4.5 m

kg

*10270

*10270

*7070

*7070

(-15 ft)

lb

*22640

*22640

*15590

*15590

Fliche : 5,65 m (18' 6") / Balancier : 2,40 m (7' 10") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Avec stabilisateurs avant et lame niveleuse arrêt vers le haut et contrepoids de 3400 kg (7,500 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée
														m (ft)
7.5 m	kg											*3810	2180	7.34
(25 ft)	lb											*8400	4810	(24.1)
6.0 m	kg							*4150	3110			3310	1630	8.31
(20 ft)	lb							*9150	6860			7300	3590	(27.3)
4.5 m	kg					*5500	4770	*4710	2930	3840	1900	2890	1350	8.87
(15 ft)	lb					*12130	10520	*10380	6460	8470	4190	6370	2980	(29.1)
3.0 m	kg					*7330	4220	5400	2690	3730	1800	2700	1220	9.10
(10 ft)	lb					*16160	9300	11900	5930	8220	3970	5950	2690	(29.9)
1.5 m	kg					8100	3780	5140	2470	3600	1690	2680	1200	9.05
(5 ft)	lb					17860	8330	11330	5450	7940	3730	5910	2650	(29.7)
Au niveau de sol	kg			*9840	6700	7850	3570	4970	2320	3520	1610	2840	1280	8.70
	lb			*21690	14770	17310	7870	10960	5110	7760	3550	6260	2820	(28.5)
-1.5 m	kg	*10680	*10680	*14730	6770	7800	3530	4920	2270			3270	1520	8.00
(-5 ft)	lb	*23550	*23550	*32470	14930	17200	7780	10850	5000			7210	3350	(26.2)
-3.0 m	kg	*15190	*15190	*13270	6960	7900	3620	4990	2330			4290	2080	6.84
(-10 ft)	lb	*33490	*33490	*29260	15340	17420	7980	11000	5140			9460	4590	(22.4)
-4.5 m	kg			*10270	7350	*7070	3880
(-15 ft)	lb			*22640	16200	*15590	8550

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

R210W-9

Charge avant 30° Charge latérale ou 360°

Flèche : 5,65 m (18' 6") / Balancier : 2,92 m (9' 7") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Avec 4 stabilisateurs en bas et contrepoids de 3400 kg (7,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5 ft)

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

Capacité

Portée

m (ft)

9.0 m

kg

*3410

*3410

6.52

(30 ft)

lb

*7520

*7520

(21.4)

7.5 m

kg

*3470

*3470

7.96

(25 ft)

lb

*7650

*7650

(26.1)

6.0 m

kg

*2690

*2690

*3580

3140

8.85

(20 ft)

lb

*5930

*5930

*7890

6920

(29.0)

4.5 m

kg

*4210

*4210

*3980

*3980

*3720

2770

9.37

(15 ft)

lb

*9280

*9280

*8770

*8770

*8200

6110

(30.7)

3.0 m

kg

*10720

*10720

*6550

*6550

*5090

*5090

*4410

3970

*3890

2600

9.59

(10 ft)

lb

*23630

*23630

*14440

*14440

*11220

11220

*9720

8750

*8580

5730

(31.5)

1.5 m

kg

*8900

*8900

*8350

*8350

*6020

5510

*4900

3820

*4080

2570

9.54

(5 ft)

lb

*19620

*19620

*18410

*18410

*13270

12150

*10800

8420

*8990

5670

(31.3)

Au niveau de sol

kg

*10210

*10210

*9470

8490

*6730

5290

*5300

3710

*4290

2710

9.21

lb

*22510

*22510

*20880

18720

*14840

11660

*11680

8180

*9460

5970

(30.2)

-1.5 m

kg

*9470

*9470

*13480

*13480

*9820

8360

*7060

5190

*5440

3660

*4500

3060

8.56

(-5 ft)

lb

*20880

*20880

*29720

*29720

*21650

18430

*15560

11440

*11990

8070

*9920

6750

(28.1)

-3.0 m

kg

*12940

*12940

*14070

*14070

*9430

8410

*6830

5220

*4640

3860

7.50

(-10 ft)

lb

*28530

*28530

*31020

*31020

*20790

18540

*15060

11510

*10230

8510

(24.6)

-4.5 m

kg

*11670

*11670

*7990

*7990

(-15 ft)

lb

*25730

*25730

*17610

*17610

Flèche : 5,65 m (18' 6") / Balancier : 2,92 m (9' 7") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Avec 4 stabilisateurs vers le haut et contrepoids de 3400 kg (7,500 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée
														m (ft)
9.0 m	kg											*3410	2840	6.52
(30 ft)	lb											*7520	6260	(21.4)
7.5 m	kg											*3470	1870	7.96
(25 ft)	lb											*7650	4120	(26.1)
6.0 m	kg									*2690	2010	2970	1420	8.85
(20 ft)	lb									*5930	4430	6550	3130	(29.0)
4.5 m	kg							*4210	2990	3880	1930	2610	1190	9.37
(15 ft)	lb							*9280	6590	8550	4250	5750	2620	(30.7)
3.0 m	kg			*10720	7970	*6550	4340	*5090	2730	3740	1810	2450	1070	9.59
(10 ft)	lb			*23630	17570	*14440	9570	*11220	6020	8250	3990	5400	2360	(31.5)
1.5 m	kg			*8900	6830	8180	3840	5160	2470	3590	1670	2420	1040	9.54
(5 ft)	lb			*19620	15060	18030	8470	11380	5450	7910	3680	5340	2290	(31.3)
Au niveau de sol	kg			*10210	6570	7830	3550	4950	2290	3480	1570	2550	1100	9.21
	lb			*22510	14480	17260	7830	10910	5050	7670	3460	5620	2430	(30.2)
-1.5 m	kg	*9470	*9470	*13480	6590	7710	3450	4850	2200	3440	1530	2880	1290	8.56
(-5 ft)	lb	*20880	*20880	*29720	14530	17000	7610	10690	4850	7580	3370	6350	2840	(28.1)
-3.0 m	kg	*12940	*12940	*14070	6740	7760	3790	4870	2220			3630	1700	7.50
(-10 ft)	lb	*28530	*28530	*31020	14860	17110	7690	10740	4890			8000	3750	(24.6)
-4.5 m	kg			*11670	7050	7980	3670
(-15 ft)	lb			*25730	15540	17590	8090

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

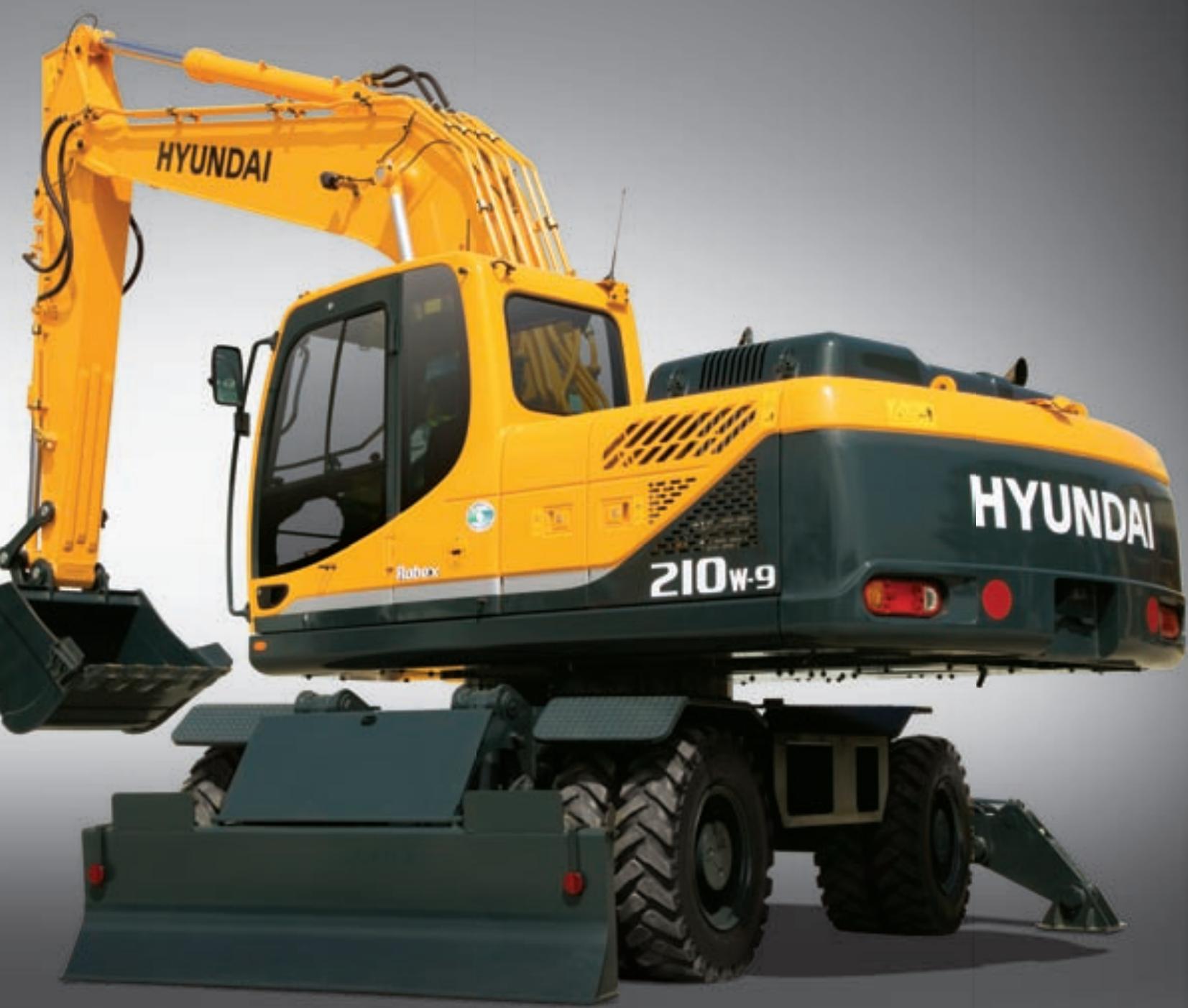

R210W-9

Charge avant 30° Charge latérale ou 360°

Flèche : 5,65 m (18' 6") / Balancier : 2,92 m (9' 7") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Avec stabilisateurs avant et lame niveleuse arrêt en bas et contrepoids de 3400 kg (7,500 lb)

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5 ft)

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

Capacité

Portée

m (ft)

9.0 m

kg

*3410

*3410

6.52

(30 ft)

lb

*7520

*7520

(21.4)

7.5 m

kg

*3470

3210

7.96

(25 ft)

lb

*7650

7080

(26.1)

6.0 m

kg

*2690

*2690

*3580

2580

8.85

(20 ft)

lb

*5930

*5930

*7890

5690

(29.0)

4.5 m

kg

*4210

*4210

*3980

3380

*3720

2250

9.37

(15 ft)

lb

*9280

*9280

*8770

7450

*8200

4960

(30.7)

3.0 m

kg

*10720

*10720

*6550

*6550

*5090

4750

*4410

3250

*3890

2090

9.59

(10 ft)

lb

*23630

*23630

*14440

*14440

*11220

10470

*9720

7170

*8580

4610

(31.5)

1.5 m

kg

*8900

*8900

*8350

7040

*6020

4460

*4900

3100

*4080

2070

9.54

(5 ft)

lb

*19620

*19620

*18410

15520

*13270

9830

*10800

6830

*8990

4560

(31.3)

Au niveau de sol

kg

*10210

*10210

*9470

6700

*6730

4260

*5300

2990

*4290

2180

9.21

lb

*22510

*22510

*20880

14770

*14840

9390

*11680

6590

*9460

4810

(30.2)

-1.5 m

kg

*9470

*9470

*13480

*13480

*9820

6590

*7060

4160

*5440

2950

*4500

2470

8.56

(-5 ft)

lb

*20880

*20880

*29720

*29720

*21650

14530

*15560

9170

*11990

6500

*9920

5450

(28.1)

-3.0 m

kg

*12940

*12940

*14070

*14020

*9430

6640

*6830

4190

*4640

3130

7.50

(-10 ft)

lb

*28530

*28530

*31020

*30910

*20790

14640

*15060

9240

*10230

6900

(24.6)

-4.5 m

kg

*11670

*11670

*7990

6850

(-15 ft)

lb

*25730

*25730

*17610

15100

Fliche : 5,65 m (18' 6") / Balancier : 2,92 m (9' 7") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Avec stabilisateurs avant et lame niveleuse arrêt vers le haut et contrepoids de 3400 kg (7,500 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5 ft)		3.0 m (10 ft)		4.5 m (15 ft)		6.0 m (20 ft)		7.5 m (25 ft)		Capacité		Portée
														m (ft)
9.0 m	kg											*3410	2840	6.52
(30 ft)	lb											*7520	6260	(21.4)
7.5 m	kg											*3470	1870	7.96
(25 ft)	lb											*7650	4120	(26.1)
6.0 m	kg									*2690	2010	2970	1420	8.85
(20 ft)	lb									*5930	4430	6550	3130	(29.0)
4.5 m	kg							*4210	2990	3880	1930	2610	1190	9.37
(15 ft)	lb							*9280	6590	8550	4250	5750	2620	(30.7)
3.0 m	kg			*10720	7970	*6550	4340	*5090	2730	3740	1810	2450	1070	9.59
(10 ft)	lb			*23630	17570	*14440	9570	*11220	6020	8250	3990	5400	2360	(31.5)
1.5 m	kg			*8900	6830	8180	3840	5160	2470	3590	1670	2420	1040	9.54
(5 ft)	lb			*19620	15060	18030	8470	11380	5450	7910	3680	5340	2290	(31.3)
Au niveau de sol	kg			*10210	6570	7830	3550	4950	2290	3480	1570	2550	1100	9.21
	lb			*22510	14480	17260	7830	10910	5050	7670	3460	5620	2430	(30.2)
-1.5 m	kg	*9470	*9470	*13480	6590	7710	3450	4850	2200	3440	1530	2880	1290	8.56
(-5 ft)	lb	*20880	*20880	*29720	14530	17000	7610	10690	4850	7580	3370	6350	2840	(28.1)
-3.0 m	kg	*12940	*12940	*14070	6740	7760	3490	4870	2220			3630	1700	7.50
(-10 ft)	lb	*28530	*28530	*31020	14860	17110	7690	10740	4890			8000	3750	(24.6)
-4.5 m	kg			*11670	7050	7980	3670
(-15 ft)	lb			*25730	15540	17590	8090

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Équipement standard

Cabine d'aille standard ISO

Cabine tous temps en acier avec visibilité à

Fenêtres en verre de sécurité

Essuie-glace relevable

Pare-brise coulissant pliant

Fenêtre latérale coulissante

Clé unique pour toutes les portes verrouillables

Compartment de rangement chaud & froid

Compartment de rangement & dendrier

Plafond de cabine transparent partiellement

Lecteur CD/MP3 avec entrée AUX

Système de téléphone mains libres avec chargeur USB

Pare-soileil

Système d'optimisation de puissance assisté par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décelération automatique et de décelération par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Commande automatique de la climatisation

Climatiseur/chauffage

Dégivrage

Système d'auto-diagnostic

Aide au démarrage (chauffage de grille d'air) par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

Jauge de carburant

• Jauge de température du liquide de refroidissement du moteur
• Jaune de température de l'huile hydraulique

Témoins d'avertissement

• Avertissement moteur
• Surcharge
• Erreur de communication
• Charge de la batterie
• Bouchage du filtre à air

Indicateurs

• Puissance max.
• Basse vitesse/Haute vitesse
• Réchauffeur à carburant
• Décélération automatique

Deux rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Leviers de commande régables

Système d'inclinaison de la boîte-console

Deux phares de travail avant

Signal sonore électrique

Batteries (2 x 12V x 100 AH)

Interrupteur principal de batterie

Écran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovible

Préfiltre à carburant avec réchauffeur à carburant

Système antichute de la flèche

Système antichute du balancier

Contrepoids (3400kg;7,500lb)

Accumulateur pour l'abaissement de l'équipement de travail

Châssis surbaissé sous capot

Embrayage de ventilateur (humide)

Pneus jumelés (10.00-20-16PR)

Alarme de translation

Pompe à carburant (50 l/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche, avec dispositif

d'arrêt en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Attacharapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Flèche

Flèche mono : 5,65 m; 18' 6"

Flèche articulée : 5,65 m; 18' 6"

Balancier

Balancier super court (2.0 m; 6' 7")

Balancier court (2.4 m; 7' 10")

Godets

0.51 m³; 0.67 yd³

0.80 m³; 1.05 yd³

0.87 m³; 1.14 yd³

0.92 m³; 1.20 yd³

1.10 m³; 1.44 yd³

1.20 m³; 1.57 yd³

1.34 m³; 1.75 yd³

0.74m³. 0.97yd³ (Godet pour travaux lourds)

0.90m³. 1.18 yd³ (Godet pour travaux lourds)

1.05m³ 1.37 yd3 (Godet pour travaux lourds)

0.87m³ 1.14 yd3 (Godet pour travaux lourds)

0.75m³ 0.98 yd³ (Godet pour rochers - lourds)

Commande de climatisation

Climatiseur uniquement

Chauffage uniquement

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Grille de protection avant de la cabine

Eclairage de la cabine

Casquette avant

Train de roulement

Stabilisateurs arrière et avant

Stabilisateurs arrête et lame niveleuse avant

Protection supplémentaire du bas de caisse

Trousse à outils

Combinaison de travail pour l'opérateur

Caméra de recul

Siege

Suspension pneumatique réglable

Siège chauffant à suspension pneumatique réglable

Siège chauffant à suspension mécanique

Pneus jumelés - solid (10.00 - 20)

Garde-boue

Vanne de changement de mode (2 modes)

Hi-mate (système de gestion à distance)

Pédale de translation - double fonction

Les spécifications internationales. Toutes les mesures faisant partie du système impérial sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT

Hyundai Heavy Industries Europe N. V.

VOSSENDAAAL 11, 2440 GEEL, BELGIUM TEL: [phone] FAX: [phone]
