Type de produit	Chariot élévateur GPL
Marque	HYUNDAI
Modèle	35L-7
Catégorie	Engin de construction
Capacité de charge standard	3500 kg
Moteur	GM4.3L, 67.7 kW, 6 cylindres, 4 294 cm³
Alimentation	GPL (gaz combustible)
Vitesse de déplacement (à vide)	24,6 km/h
Vitesse de levage (chargé / à vide)	510 / 530 mm/s
Angle d'inclinaison du mât	8° avant / 10° arrière
Hauteur de levage standard	3000 mm
Poids en ordre de marche (pneu simple)	5671 kg
Longueur hors tout	4140 mm
Largeur hors tout (pneu simple)	1400 mm
Empattement	2000 mm
Frein de service	Hydraulique, frein à disque mouillé
Direction	Entièrement hydrostatique
Transmission	Convertisseur de couple 2/2
Sécurité	Arceau de sécurité, frein de stationnement, ceinture de sécurité
Confort	Siège à suspension réglable, volant ajustable
Entretien	Filtre à air à contrôle électrique, accès centralisé aux composants
Dimensions des fourches	1070 x 122 x 50 mm
Garde au sol sous mât	170 mm

FOIRE AUX QUESTIONS - 35L-7 HYUNDAI

Comment démarrer le chariot élévateur 35L-7 ?

Assurez-vous que le levier de vitesse est au point mort, puis tournez la clé de contact. Le moteur GM4.3L démarre au GPL. Ne démarrez que si l'opérateur est assis correctement.

Quelle est la capacité de charge maximale ?

La capacité de charge standard du 35L-7 est de 3500 kg à une distance de centre de charge de 600 mm.

Quel type de carburant utilise ce modèle ?

Il utilise du GPL (gaz de pétrole liquéfié), conforme aux normes EPA/CARB 2007.

Comment régler le siège à suspension ?

Utilisez les leviers sous le siège pour ajuster la hauteur, l'inclinaison et la suspension afin de réduire la fatigue pendant l'utilisation.

Quel entretien est prévu pour le filtre à air ?

Le filtre à air est équipé d'un capteur qui alerte l'opérateur lorsqu'il perd en efficacité. Remplacez-le dès l'avertissement pour éviter d'endommager le système.

Comment changer de vitesse sur le 35L-7 ?

Utilisez le levier unique situé à gauche de la colonne de direction. Il permet de basculer entre marche avant, arrière et point mort, avec une adaptation rapide de la vitesse.

Le frein de stationnement est-il facile à actionner ?

Oui, le frein de stationnement de type bascule nécessite peu d'effort. Il se trouve à portée de main de l'opérateur.

Quelle est la vitesse de déplacement maximale ?

La vitesse de déplacement à vide est de 24,6 km/h pour le 35L-7.

Où puis-je trouver des pièces de rechange ?

Consultez votre distributeur HYUNDAI agréé. Les pièces spécifiques comme les freins à disque mouillé ou le moteur GM4.3L sont disponibles via le réseau officiel.

Quels dispositifs de sécurité sont inclus ?

L'engin est équipé d'un arceau protecteur, d'un frein de stationnement, d'une ceinture de sécurité, d'un système de verrouillage en position assise et d'un avertissement OPSS.

MODE D'EMPLOI 35L-7 HYUNDAI

CHARIOTS ELEVATEURS GPL Respectieux de l'environnement

35L/40L/45L -7

Nouveaux critères pour les chariots élévateurs

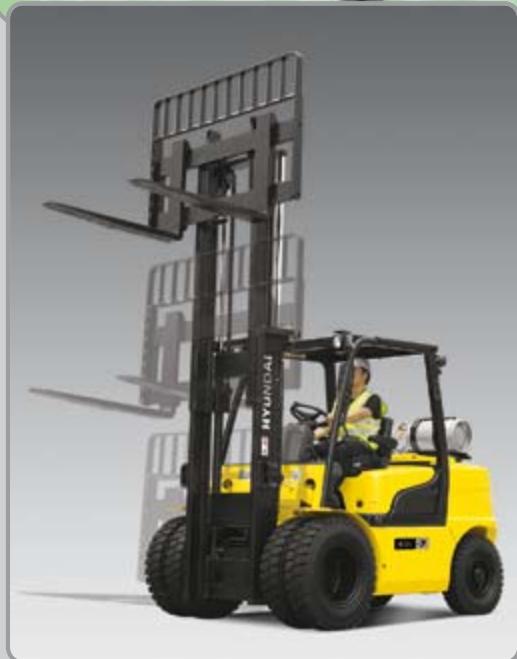

Hyundai présente avec sa série 7 une nouvelle gamme de chariots élévateurs GPL. D'excellentes puissances et performances améliorent votre rentabilité commerciale.

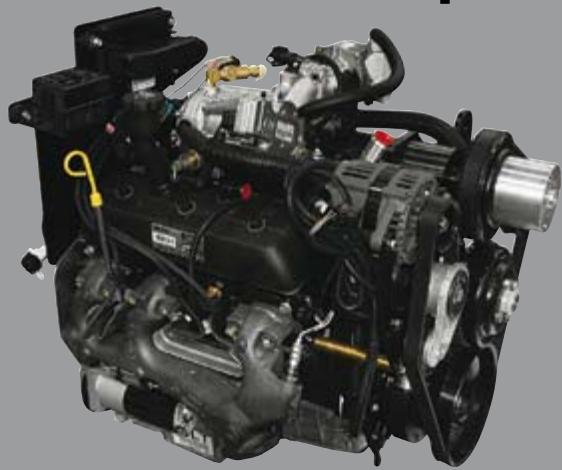

Moteur GM4.3L

Le moteur GM4.3L garantit une performance incomparable et une durabilité sans égale; grâce à sa qualité attestée par le marché, ce bloc de motorisation confère une plus-value à votre élévateur. Ses 67,7 kW lui permettent d'assumer n'importe quel travail, même lorsqu'il est équipé d'accessoires spéciaux requérant un surcroît de puissance. (Agrée selon la réglementation EPA / CARB 2007)

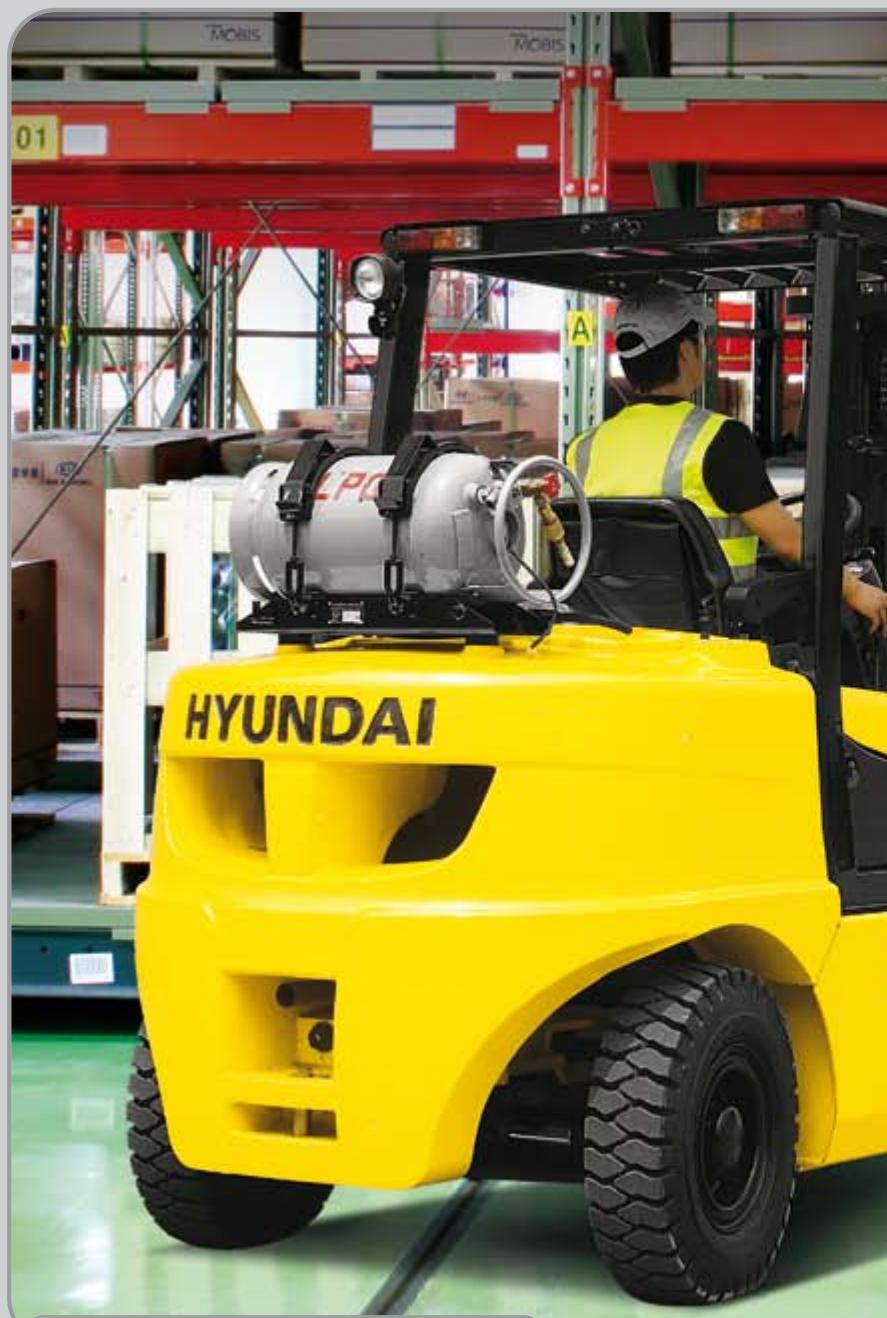

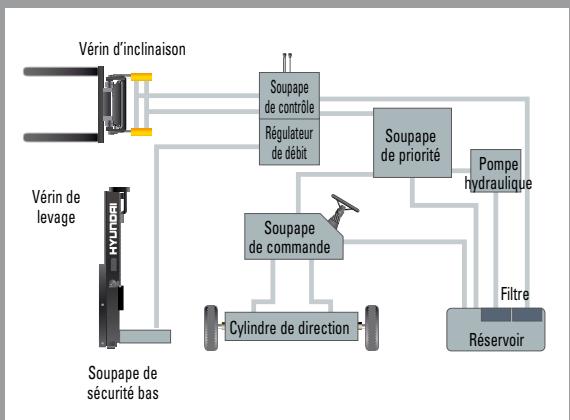

Système hydraulique de pointe

Le tout nouveau système hydraulique grande capacité qui comprend une soupape de contrôle à faible bruit diminue le temps de réaction durant l'utilisation et améliore l'efficacité et la durabilité.

Stables et rapides

Champion de vitesse pour lever, abaisser ou basculer le mât vers l'avant ou l'arrière, votre engin vous placera dans les meilleures conditions d'utilisation lors de vos opérations de déchargement. A charge pleine, l'abaissement du mât est contrôlé de façon très précise grâce à une vanne de commande pour en garantir la sécurité.

Champion de la capacité, le nouveau maître du chantier !

Fonctionnement sans heurtes, conception efficace et ergonomique, la série 35L/40L/45L-7 est faite pour répondre à vos besoins.

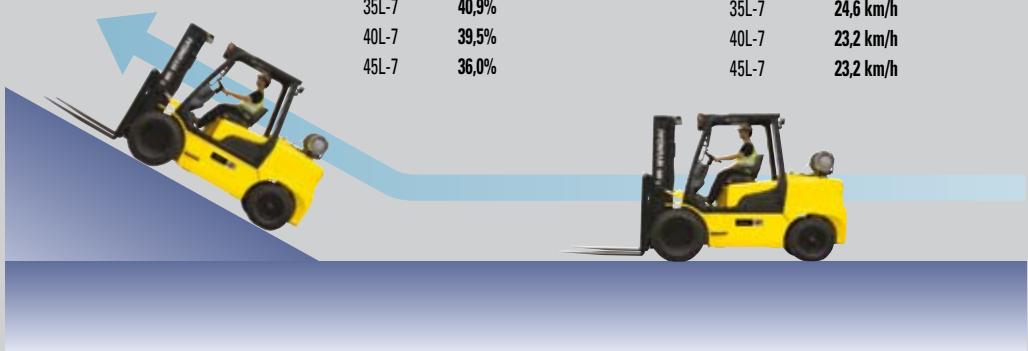

Vitesse de déplacement et capacité de gravissement de pente plus élevées

Le puissant moteur offre une plus grande accélération, une meilleure capacité de gravissement de pente et une plus grande vitesse de déplacement sur tout terrain ou pente.

Capacité de gravissement de pente (charge)

35L-7 40.9%

40L-7 39.5%

45L-7 36.0%

35L-7 40L-7 45L-7

de déplacement (à vide)

24.6 km/h 23.2 km/h 23.2 km/h

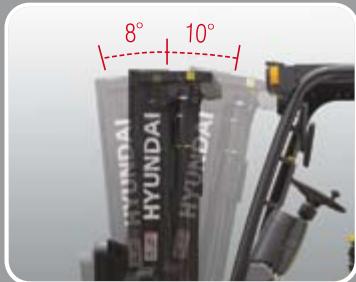

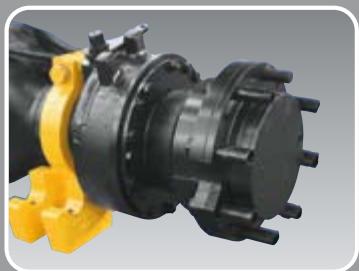

Angle d'inclinaison du mât plus élevé

L'utilisation de l'angle d'inclinaison du mât de 8 degrés en avant et de 10 degrés en arrière offre à l'utilisateur une plate-forme rapide et sure pour les opérations de chargement et de déchargement.

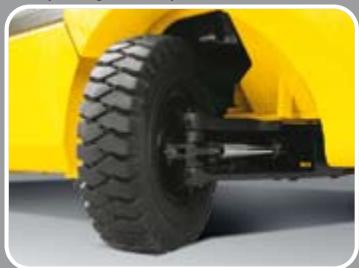

Système de frein à disque mouillé

L'adoption de freins à disques humides améliore la puissance de freinage et diminue les intervalles d'entretien. Scelés dans une enveloppe étanche, ils sont protégés de la poussière et de l'eau.

Entièrement hydrostatique

Une direction hydraulique garantit toujours une direction coulpe et douce, évitant toute retenue et tout retour du volant.

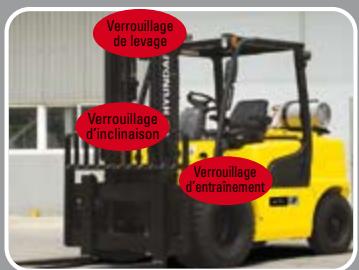

Les opérations de basculement, de levage et d'abaissement du mât ne sont possibles que lorsque l'opérateur est assis en position normale. (En option)

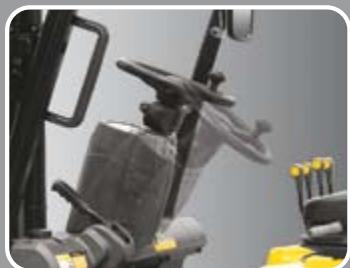

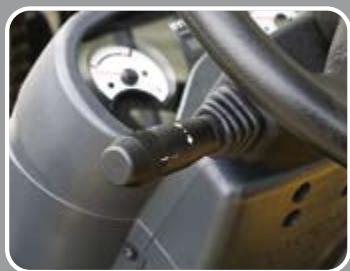

Volant réglable

Le volant équipé d'un klaxon peut être ajusté à l'aide d'un levier situé à sa droite, pour permettre à l'opérateur d'adopter la position de manoeuvre la plus confortable.

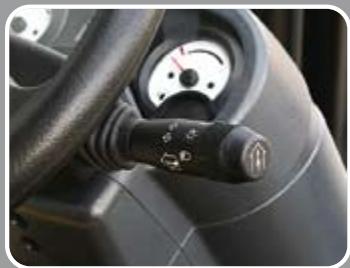

Changement de vitesse aisée et rapide par levier

Un levier unique situé à gauche de la colonne de direction permet à l'opérateur d'adapter rapidement et aisément la vitesse et le sens de circulation de l'engin. Le moteur ne peut être mis en marche que si ce levier se trouve au point mort.

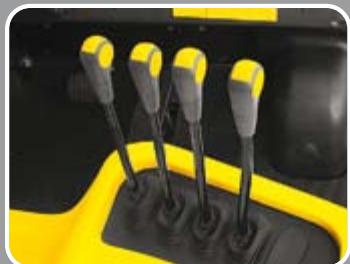

Lever de commutation multi-fonctions

Un levier de commutations multifonctions offre un accès aisé aux lampes et au klaxon.

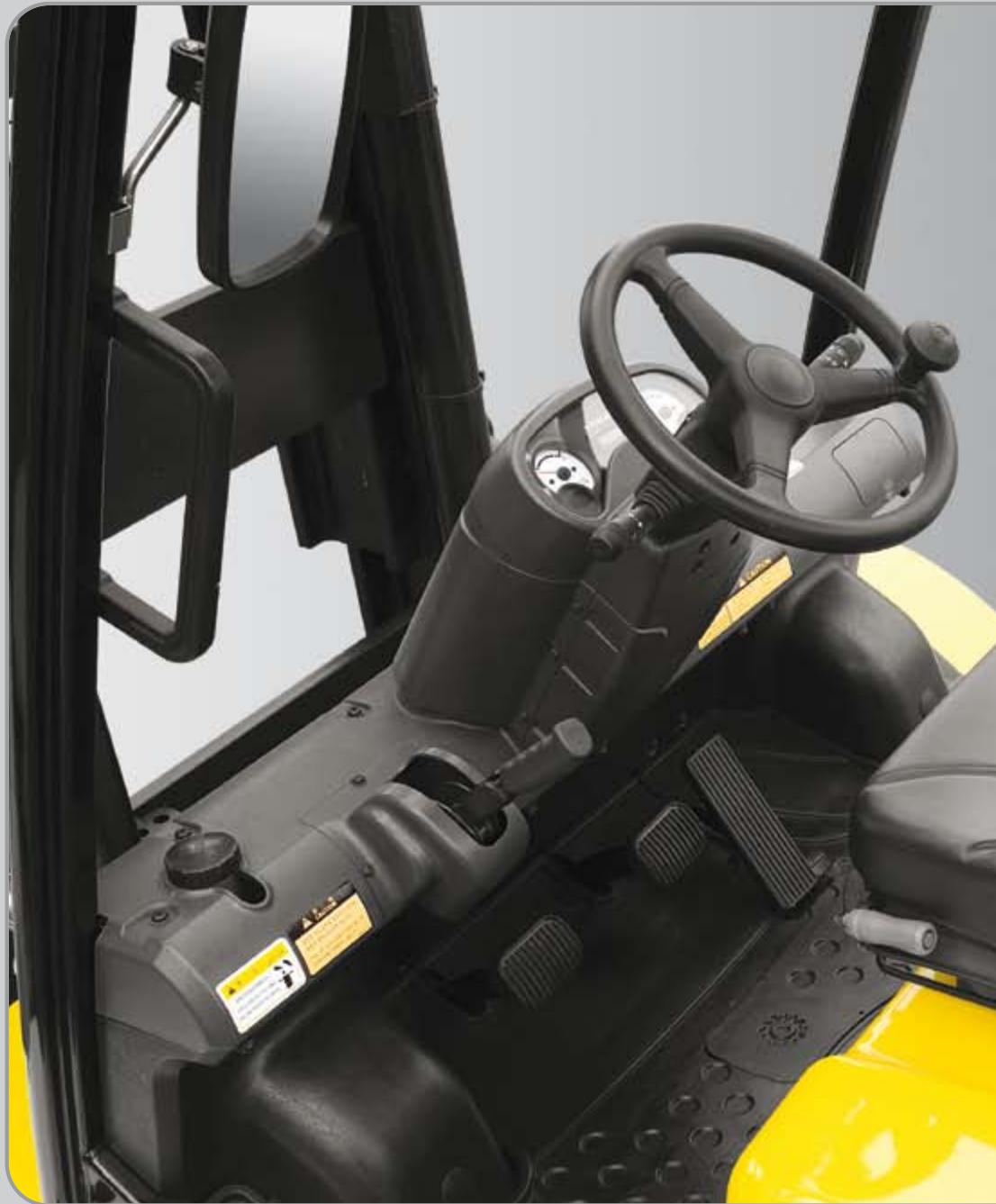

Réponse rapide des leviers de commande d'utilisation

Seul un effort minimum de l'opérateur est requis pour un contrôle précis, sûr et productif.

Photo non contractuelle

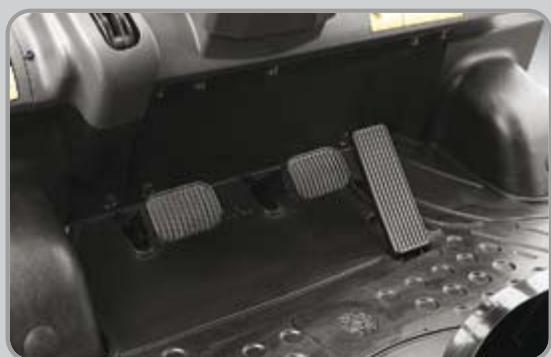

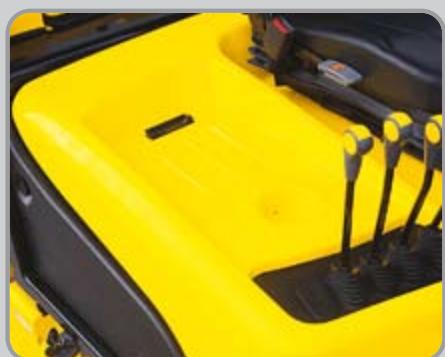

Pédales positionnées de manière ergonomique

Dans le respect de l'ergonomie, l'accélérateur, le frein et les pédales d'embrayage sont positionnés de manière optimale pour la facilité de l'opérateur. Tapis de sol en caoutchouc livrable et facile à enlever.

Porte-gobelet & console

Des espaces de rangement complémentaires ont été aménagés dans l'habitacle pour le confort de l'opérateur.

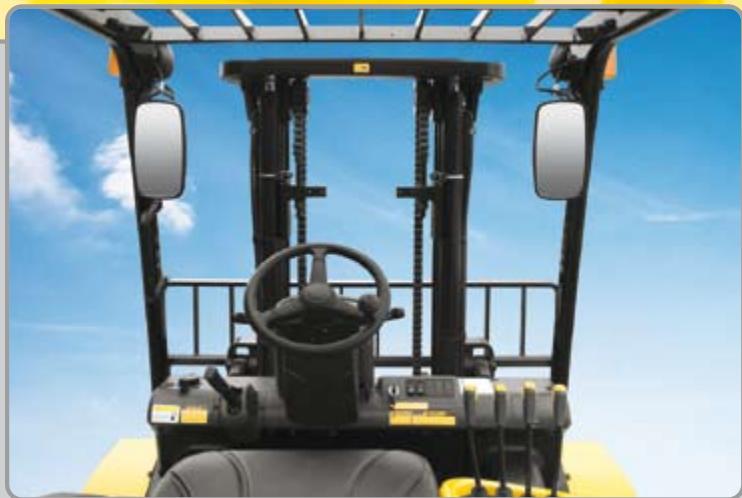

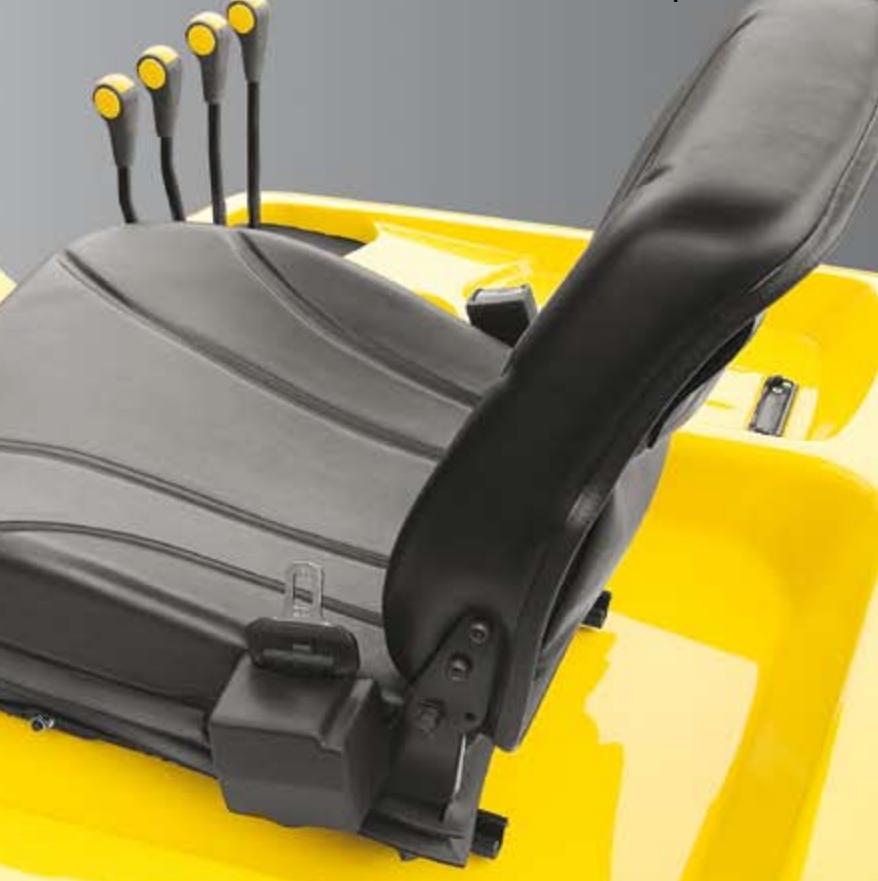

Une conception ergonomique du poste de conduite !

Un design conçu en fonction de l'ergonomie permet de réduire la fatigue et d'améliorer l'efficacité de l'opérateur.

Nouvelle visibilité plus grande pour des opérations plus sûres

L'opérateur peut travailler avec une sécurité et une précision accrues grâce à un mât offrant une vue plus large.

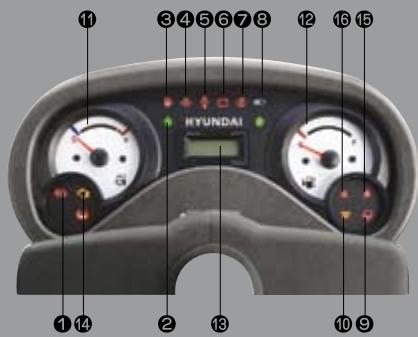

Jauges faciles à vérifier pour l'opérateur et panneau de contrôle résistant à l'eau

Lampe de frein de stationnement 2 Clignotants 3 Témoin d'arrêtissement de carburant Témoin d'avertissement d'huile moteur 5 Témoin d'arrêtissement de la

température d'huile de transmission

6 Témoin d'avertissement "battery" 7 Témoin d'avertissement "filtre à air" Témoin des phares

9 Témoin du séparateur d'eau 10 Témoin de préchauffage 1 Jauge de température d'eau 12 Jauge de carburant Compteur horaire 14 Témoin de contrôle moteur 15 Avertissement de ceinture de sécurité 16 Avertissement OPSS

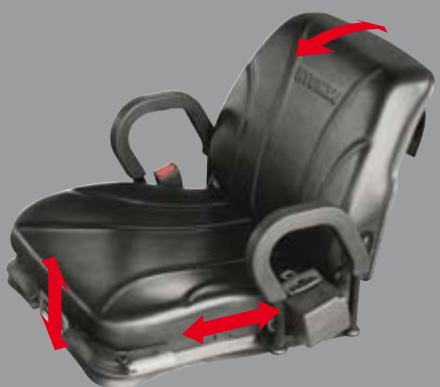

Siège à suspension entièrement réglable

Un siège agréable, régulable et ergonomique, vous garantit confort, sécurité et durabilité.

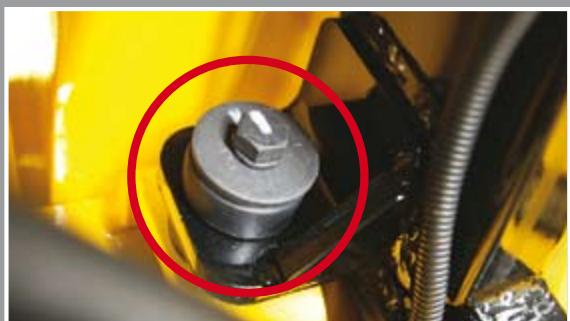

Montage flottant intégral de l'arceau de sécurité

Un système à suspension hydraulique de pointe, avec un isolateur en caoutchouc hydraulique anti-vibrations, est installé entre la structure de la cabine et le châssis afin de réduire les vibrations et le bruit pendant la conduite. Cela permet de réduire la fatigue de l'opérateur et d'augmenter la sécurité pendant l'utilisation.

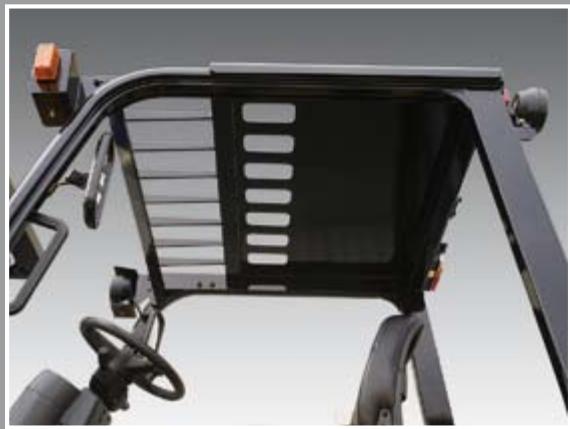

Solide arceau protecteur

L'arceau protecteur de sécurité est conforme aux réglementations EEC et ANSI et protège l'opérateur pendant les travaux dangereux.

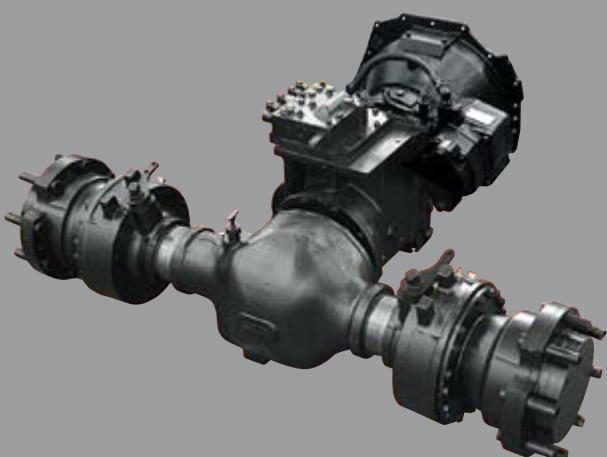

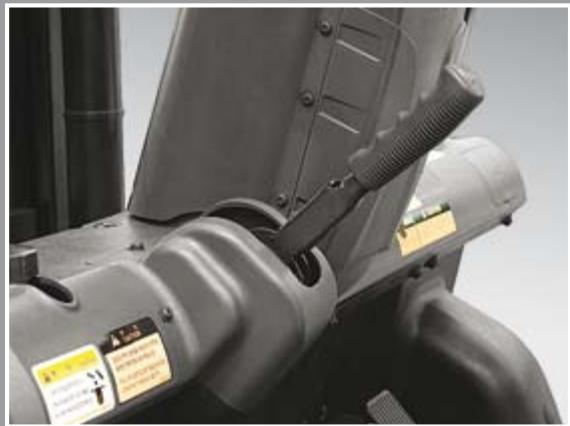

Frein de stationnement

Le serrage du frein de stationnement de type bascule nécessite moins d'efforts de la part de l'opérateur.

Transmission électrique longue durée, couplable en charge

La boîte de transmission couplable en charge garantit une vitesse élevée et une circulation en souplesse quel que soit la charge de l'engin, ce qui en optimise la performance d'utilisation.

La sécurité et une durabilité élevée!

Sécurité et durabilité sont les maîtres mots durant la phase de conception de l'équipement.

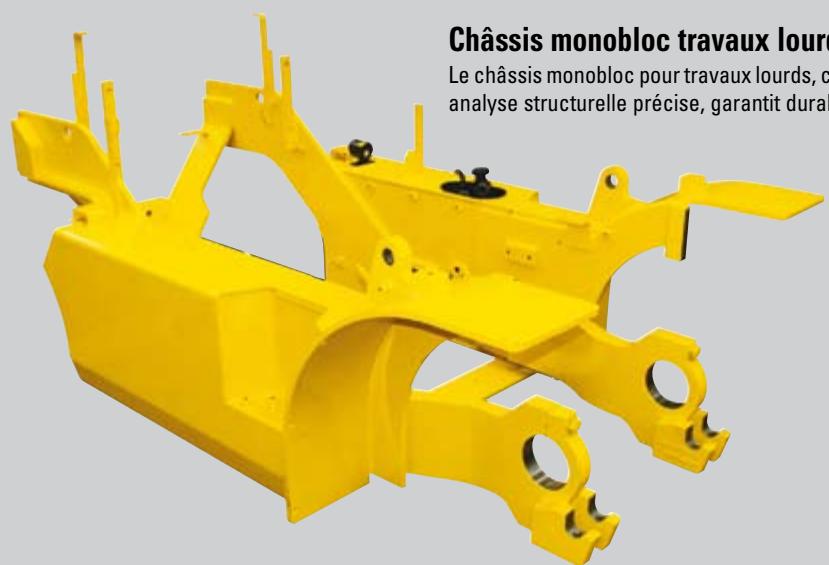

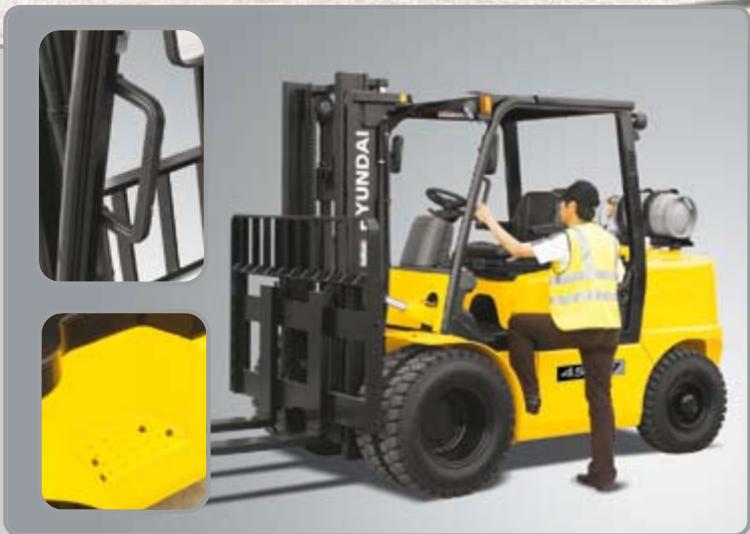

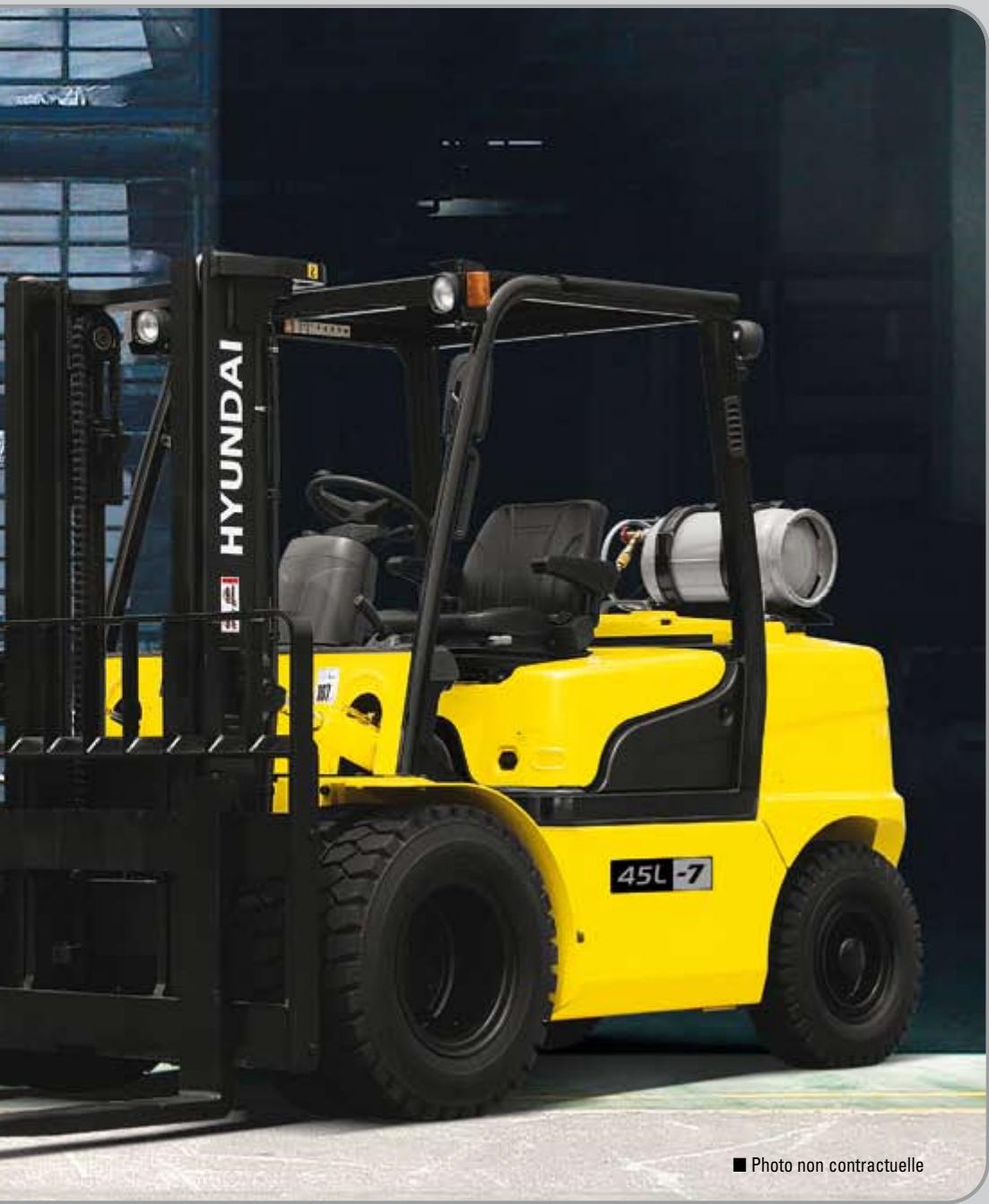

Grande marche et poignée

Une grande marche "ouverte" assure facilité et sécurité pour entrer dans la machine et en sortir.

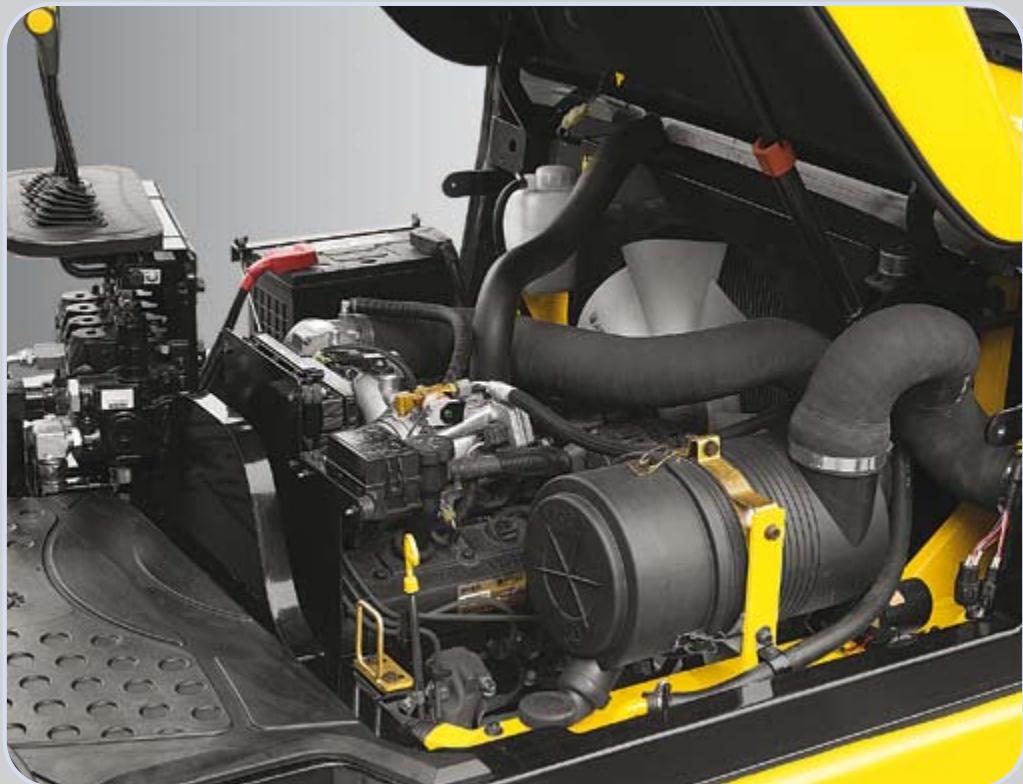

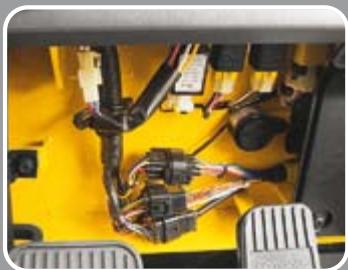

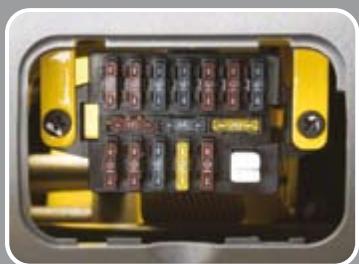

Accès des éléments électriques

Divers composants électriques sont centralisés pour améliorer la maintenance régulière.

Soufflets d'expansion

Les soufflets d'expansion absorbent les vibrations et réduisent le bruit généré par le système d'échappement des gaz et en améliorent la durée de vie.

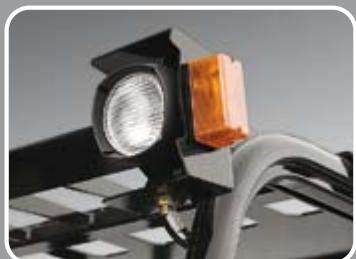

Phares protégés, lumineux

Phares lumineux protégés positionnés pour une meilleure visibilité dans les endroitssons.

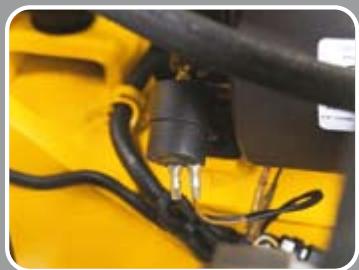

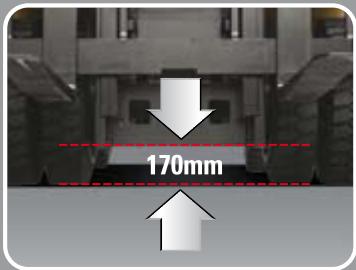

Garde au sol

Le moteur et la transmission sont assemblés horizontalement et positionnés haut dans le châssis afin de protéger les composants de haute qualité lors de toute utilisation sur des surfaces rugueuses.

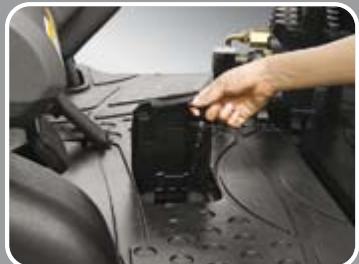

Filtre à air contrôle électriquement

Un capteur de filtre à air alerte l'opérateur lorsque le filtre perd de son efficacité et permet ainsi de le remplacer avant que le système soit endommagé.

Contrôle du niveau d'huile aisÉ

Le niveau d'huile T/M peut être contrôlé facilement sans aucun démontage.

Réserveur du liquide de frein

Facile à identifier visuellement et aisément accessible, le réservoir permet un contrôle quotidien plus rapide.

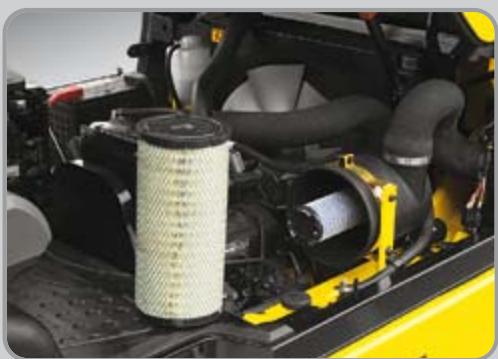

Conception centralisée pour une plus grande capacité d'entretien!

Une disposition optimale des composants assure un accès ainsi pendant la maintenance.

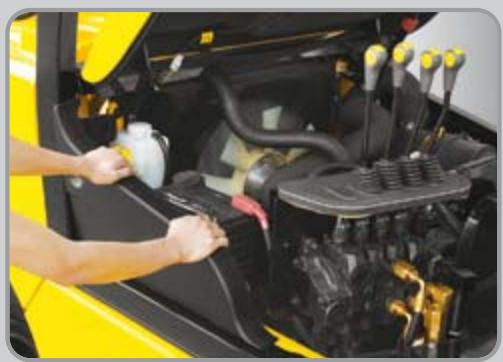

Changement aisé du filtre à air

Le filtre à air est facilement accessible pour être nettoyé ou remplacé.

Couvercle coulissant portable

Mise en de la batterie par rotation

Radiateur en aluminium assorti d'une excellente protection thermique.

Contrôle de la qualité de l'huile moteur

Spécifications du mât (35L/40L/45L-7)

Type de mât		Hauteur maximale des fourches (mm)	Hauteur totale abaisée (mm)		Levée libre (mm)		Angle d'inclinaison (degré)	Capacité de charge sans TDL à 600 mm LC						Capacité de charge avec TDL à 600 mm LC						Poids du chariot à vide (kg)
			Pneu simple	Pneus doubles	Avec protecteur de charge	Sans protecteur de charge		Pneu simple			Pneus doubles			Pneu simple			Pneus doubles			Pneu simple			Pneus doubles
		35L/40L/45L-7	35L/40L/45L-7	35L/40L/45L-7	35L/40L/45L-7	35L/40L/45L-7	Avant / Arrière	35L-7	40L-7	45L-7	35L-7	40L-7	45L-7	35L-7	40L-7	45L-7	35L-7	40L-7	45L-7	35L-7	40L-7	45L-7	35L-7	40L-7	45L-7
Levée libre limité à 2 étages	V270	2720	2085	2070	120	120	8 / 10	3500	4000	4500	3500	4000	4500	3500	4000	4500	3500	4000	4500	5641	6105	6518	5796	6211	6627
	*V300	3020	2235	2220	120	120	8 / 10	3500	4000	4500	3500	4000	4500	3500	4000	4500	3500	4000	4500	5671	6135	6548	5826	6241	6663
	V330	3320	2385	2370	120	120	8 / 10	3500	4000	4500	3500	4000	4500	3500	4000	4450	3500	4000	4450	5709	6173	6586	5864	6279	6695
	V350	3520	2535	2520	120	120	8 / 10	3500	4000	4500	3500	4000	4500	3450	3950	4400	3450	3950	4400	5732	6196	6609	5887	6302	6718
	V370	3720	2635	2620	120	120	8 / 10	3500	4000	4500	3500	4000	4500	3400	3900	4300	3400	3900	4300	5752	6216	6629	5907	6322	6738
	V400	4020	2845	2830	120	120	8 / 10	3500	4000	4500	3500	4000	4500	3350	3800	4250	3350	3800	4250	5795	6259	6671	5949	6365	6780
	V450	4520	3095	3080	120	120	6 / 6	3450	3900	4350	3450	3950	4400	3250	3700	4100	3250	3700	4100	5907	6371	6784	6062	6477	6893
	V500	5020	3345	3330	120	120	6 / 6	3350	3800	4200	3350	3850	4250	3150	3550	3950	3150	3600	3950	5958	6422	6835	6113	6528	6944
Levée libre à 2 étages	VF280	2805	2135	2120	919	1258	6 / 8	3500	4000	4500	3500	4000	4500	3500	4000	4500	3500	4000	4500	5682	6146	6554	5834	6249	6663
	VF300	3005	2235	2220	1019	1358	6 / 8	3500	4000	4500	3500	4000	4500	3500	4000	4500	3500	4000	4500	5708	6172	6580	5860	6275	6689
	VF315	3155	2325	2310	1109	1448	6 / 8	3500	4000	4500	3500	4000	4500	3450	4000	4450	3500	4000	4450	5728	6191	6580	5880	6294	6708
Levée libre à 3 étages	TF370	3730	2035	2020	812	1139	6 / 6	3500	4000	4500	3500	4000	4500	3300	3850	4250	3350	3850	4250	5898	6362	6775	6053	6433	6886
	TF400	4030	2135	2120	912	1239	6 / 6	3450	4000	4450	3500	4000	4500	3250	3750	4150	3300	3750	4150	5928	6392	6805	6083	6463	6916
	TF430	4330	2235	2220	1012	1339	6 / 6	3400	3900	4350	3450	3950	4400	3150	3700	4100	3200	3700	4100	5959	6423	6836	6114	6494	6947
	TF450	4510	2295	2290	1072	1399	6 / 6	3350	3950	4300	3400	3950	4350	3150	3700	4050	3200	3700	4050	5978	6442	6855	6133	6513	6966
	TF470	4720	2385	2390	1162	1489	6 / 6	3300	3850	4250	3350	3900	4300	3100	3600	4000	3150	3650	4000	6014	6478	6891	6169	6549	7003
	TF500	5020	2485	2470	1262	1589	6 / 6	3250	3750	4150	3300	3800	4200	3050	3500	3900	3100	3550	3900	6038	6501	6914	6192	6572	7026
	TF550	5520	2665	2650	1442	1769	6 / 6	2950	3550	3900	3200	3650	4050	2750	3350	3650	3000	3450	3800	6099	6562	6976	6253	6633	7087
	TF600	6030	2845	2830	1622	1949	6 / 6	2600	3050	3300	3100	3550	3950	2450	2900	3100	2900	3300	3650	6167	6631	7044	6322	6702	7155

• Standard

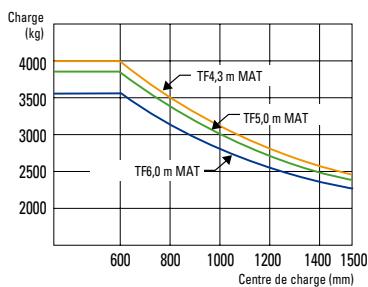

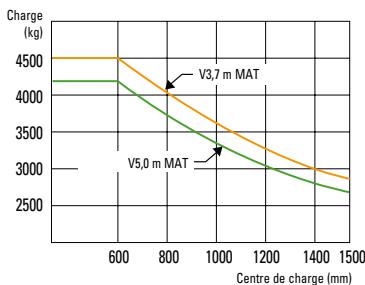

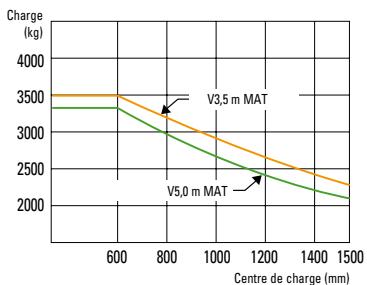

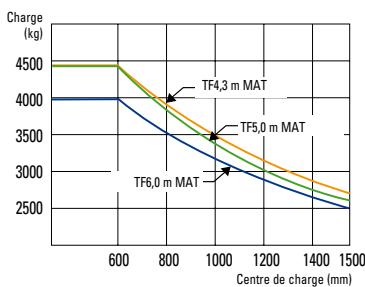

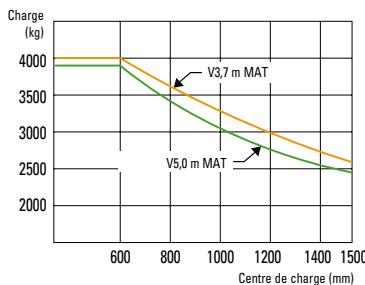

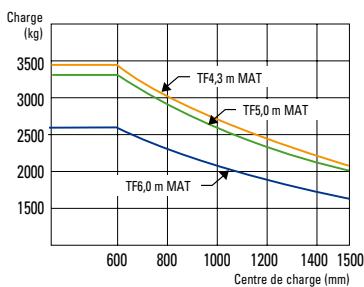

Capacité de charge

35L-7

40L-7

45L-7

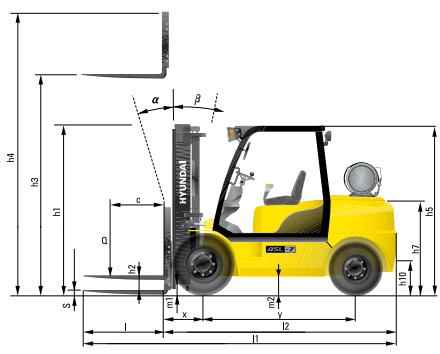

Identification

1.1	Fabricant	Hyundai	Hyundai	Hyundai
1.2	Type	35L-7	40L-7	45L-7
1.3	Entrainment: électric (batterie ou secteur), diesel, essence, gaz combustible, manuel	GAZ COMBUSTIBLE	GAZ COMBUSTIBLE	GAZ COMBUSTIBLE
1.4	Type de fonctionnement: manuel, pieton, début, asiss, poste de conduite éiluable	Assis	Assis	Assis
1.5	Capacité de charge / charge nominal (standard) kg	3500	4000	4500
1.6	Distance centre de charge c mm	600	600	600
1.8	Distance de charge, centre de l'essieu d'entrainment à la fourche x mm	561	561	561
1.9	Empattement y mm	2000	2000	2000

Poids

2.1	Poids en ordre de marche (pneu simple / pneus doubles)	kg	(5671 / 5826)	(6135 / 6241)	(6548 / 6663)
2.2	Charge par essieu, chargé avant / arrêté (pneu simple / pneus doubles)	kg	(8236 / 936) / (8391 / 936)	(9049 / 1086) / (9155 / 1086)	(9844 / 1204) / (9959 / 1204)
2.3	Charge par essieu, déchéargé avant / arrêté (pneu simple / pneus doubles)	kg	(2704 / 2967) / (2859 / 2967)	(2727 / 3408) / (2833 / 3408)	(2732 / 3816) / (2847 / 3816)

Chassis

3.1	Pneus: bandage plein, super-élastique, pneumatique, polyuréthannne	Pneumatique	Pneumatique	Pneumatique
3.2	Taille pneus, avant (pneu simple / pneus doubles)	(8.25-15-14) / (7.50-16-12PR)	(300-15-18PR) / (7.50-16-12)	(300-15-18PR) / (7.50-16-12)
3.3	Taille pneus, arrière	7.00-12-12	7.00-12-12	7.00-12-12
3.5	Roues, nombre avant / arrière (X=roues entrainées) (pneu simple / pneus doubles)	(2x / 2) / (4x / 2)	(2x / 2) / (4x / 2)	(2x / 2) / (4x / 2)
3.6	Largeur de voie, avant (pneu simple / pneus doubles) mm	(1162 / 1312)	(1150 / 1312)	(1150 / 1312)
3.7	Largeur de voie, arrière mm	1140	1140	1140

Dimensions de base

4.1	Mât inclinaison avant/arière	degrés	8 / 10	8 / 10	8 / 10
4.2	Hauteur mât abaisse (standard)	h1 mm	2235	2220	2220
4.3	Levée libre	h2 mm	120	120	120
4.4	Hauteur de levage (standard)	h3 mm	3000	3000	3000
4.5	Hauteur mât étendu (standard)	h4 mm	4224	4224	4235
4.7	Hauteur arègeau protécteur (option basse/hauteur standard/option haute)	h5 mm	2210 / 2240 / 2340	2210 / 2240 / 2340	2210 / 2240 / 2340
4.8	Hauteur de siège / hauteur début	h7 mm	1100	1100	1100
4.12	Hauteur de l'accoupling	h10 mm	364	364	364
4.19	Longueur hors tout	l1 mm	4140	4195	4405
4.20	Longueur jusqu'à l'extrémité des fourches	l2 mm	3070	3125	3185
4.21	Largeur hors tout (pneu simple / pneus doubles)	b1 mm	(1400 / 1776)	(1448 / 1776)	(1448 / 1776)
4.22	Dimensions des fourches (type a crochet)	S x E x L mm	1070 x 122 x 50	1070 x 150 x 50	1220 x 150 x 50
4.23	Chariot porte-fourche ISO 2328, classe / type A,B		III/A	III/A	IV/A
4.24	Largeur chariot porte fourche	b12 mm	1300	1600	1600
4.31	Garde au sol, charge, sous le mât	m1 mm	170	155	155
4.32	Garde au sol, centre de l'empattement	m2 mm	215	200	200

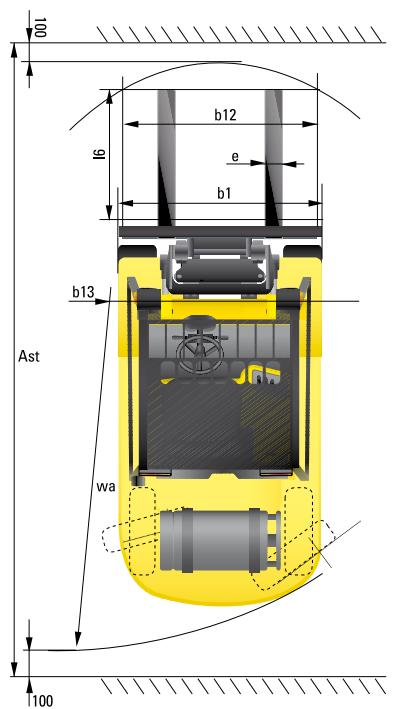

4.33	Largeur allée pour carrefours palettes 1000x1200 (Lxl)	Ast mm	4331	4391	4451
4.34	Largeur allée pour longueurs palettes 800x1200 (IxL)	Ast mm	4351	4411	4471
4.35	Rayon de braquage	Wa mm	2770	2830	2890
4.36	Distance au point de pivot le plus pétit	b13 mm	996	996	996

Données de performance

5.1	Vitesse deplacement (à vide)	km/h	24,6	23,2	23,2
5.2	Vitesse de levage, chargé/ à vide	mm/s	510 / 530	510 / 530	510 / 530
5.3	Vitesse d'abaisement, chargé/ à vide	mm/s	500 / 450	500 / 450	500 / 450
5.5	Effort de traction, chargé/ à vide	kg	3755	4066	4088
5.7	Performances en pente, chargé/ à vide	%	40,9 / -	39,5 / -	36,0 / -
5.9	Temps d'acceleration, chargé/ à vide (10m)	sec	-	-	-
5.10	Frein de service		Hydraulique	Hydraulique	Hydraulique

Moteur

6.1	Fabricant/ type de moteur	GM 4.3L	GM 4.3L	GM 4.3L
6.2	Puisance moteur selon ISO 1585 kW	67,7	67,7	67,7
6.3	Vitesse nominale 1/min	2300	2300	2300
6.4	Nombre de cylindres / capacité cubique anz/cm³	6 / 4,294	6 / 4,294	6 / 4,294
6.5	Consommation de carburant selon le cycle VDI ℃ /h	NA	NA	NA

Autres details

8.1	type de commande d'entraînement	Convertisseur de couple 2/2	Convertisseur de couple 2/2	Convertisseur de couple 2/2
8.2	Pression de fonctionnement (système/accessoires) bar	210 / 210	210 / 210	210 / 210
8.3	Volume d'huile hydraulique ξ	66	66	66
8.4	Niveau sonore à l'odore de l'opérateur selon DIN12053 db (A)	107	107	107

Pour de plus amples informations sur les options, consultez votre distributeur Hyundai. La machine illustrée peut varier en fonction des normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche. Les spécifications peuvent faire l'objet de modifications sans préavis.
