Type de produit	Mini pelle
Marque	HYUNDAI
Modèle	R200W-7A
Moteur	Cummins QSB6.7, 6 cylindres en ligne, diesel 4 temps, turbocompresseur, 122 kW (164 HP) à 1900 tr/min
Poids en ordre de marche	Environ 20 500 kg (avec stabilisateurs avant et lame niveleuse arrière)

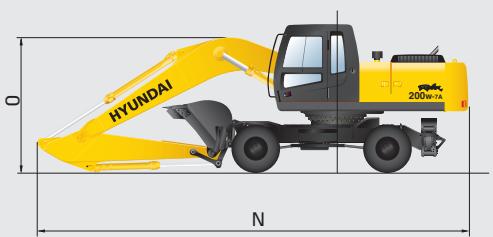

Dimensions (L x l x H)	Longueur de transport : 9610 mm, largeur totale : 2530 mm, hauteur cabine : 3180 mm
Capacité du godet standard	0,80 m³ (profil SAE)
Système hydraulique	Deux pompes à piston axial à cylindrée variable, débit max 2 x 222 l/min
Pression de service	Circuit de travail : 32,4 MPa ; translation : 35,3 MPa ; rotation : 23,5 MPa
Commandes	Joysticks pilotes avec levier de sécurité, colonne de direction réglable
Modes de fonctionnement	2 modes puissance (H/S), 3 modes travail (dur/général/marteau), 2 modes utilisateur (M/U)
Vitesse de translation	Haute : 33 km/h, Basse : 8,5 km/h
Force d'excavation du godet	133,4 kN (avec augmentation de puissance : 145,5 kN)
Réservoir de carburant	310 litres
Caractéristiques de sécurité	Frein de rotation automatique, système anti-redémarrage, sortie de secours par vitre arrière
Confort	Siège à suspension entièrement réglable, cabine insonorisée avec grande visibilité
Entretien	Accès facile aux composants, filtre à air centralisé, capot latéral ouvrant des deux côtés
Équipements optionnels	Lame niveleuse, stabilisateurs, projecteurs, télécommande radio

FOIRE AUX QUESTIONS - R200W-7A HYUNDAI

Comment démarrer le moteur par temps froid ?

Tournez la clé de contact en position démarrage. Le système de préchauffage automatique s'active si la température du liquide de refroidissement est basse. Le moteur chauffe alors plus efficacement. Après le démarrage, laissez le moteur tourner quelques instants avant de travailler.

Comment régler le siège pour un confort optimal ?

Le siège est entièrement réglable (suspension, hauteur, inclinaison). Utilisez les commandes situées sous le siège pour ajuster la position. Les consoles coulissent également vers l'avant et l'arrière pour un accès facile.

Que faire en cas de surchauffe du moteur ?

Le système de prévention de surchauffe automatique réduit automatiquement le régime moteur pour refroidir. Si le voyant d'alerte s'allume, arrêtez la machine, laissez le moteur tourner au ralenti quelques minutes, puis coupez le contact. Vérifiez le niveau de liquide de refroidissement.

Comment utiliser le système d'augmentation de puissance ?

Appuyez sur le bouton d'augmentation de puissance (Power Boost) pour gagner environ 10% de puissance d'attaque. Utile pour excaver des terrains durs ou des roches. Le système se désactive automatiquement après usage.

Quels sont les entretiens quotidiens à effectuer ?

Vérifiez les niveaux d'huile moteur, de liquide de refroidissement, de carburant et d'huile hydraulique. Contrôlez l'état des filtres à air et à carburant. Nettoyez les vitres et les rétroviseurs. Inspectez les durites et les courroies.

Comment sortir de la cabine en cas d'urgence ?

La vitre arrière est conçue comme sortie de secours. En cas d'urgence, brisez la vitre à l'aide de l'outil prévu à cet effet (marteau brise-vitre) et évacuez par l'arrière.

Comment interpréter les codes d'erreur sur l'écran LCD ?

Le système d'auto-diagnostic peut identifier 48 types d'erreurs. Les codes s'affichent sur l'écran LCD du tableau de bord. Consultez le manuel pour la signification des codes et les actions correctives.

Comment réduire la consommation de carburant ?

Utilisez le système de décélération automatique (se déclenche après 4 secondes d'inactivité) et le bouton de décélération (abaisse le régime à 850 tr/min). Choisissez le mode de travail adapté à la tâche (mode S pour économie).

Comment utiliser la lame niveleuse ?

La lame niveleuse peut être montée à l'avant ou à l'arrière. Utilisez le levier de commande de lame (repère 12 sur le schéma) pour monter/descendre et incliner la lame. Idéal pour le remblayage et le nettoyage.

Quels sont les différents modes de travail disponibles ?

Trois modes de travail sont proposés : travaux durs (forte puissance), travaux généraux (équilibre puissance/consommation) et marteau (pour brise-roche). Sélectionnez via le panneau de commande.

MODE D'EMPLOI R200W-7A HYUNDAI

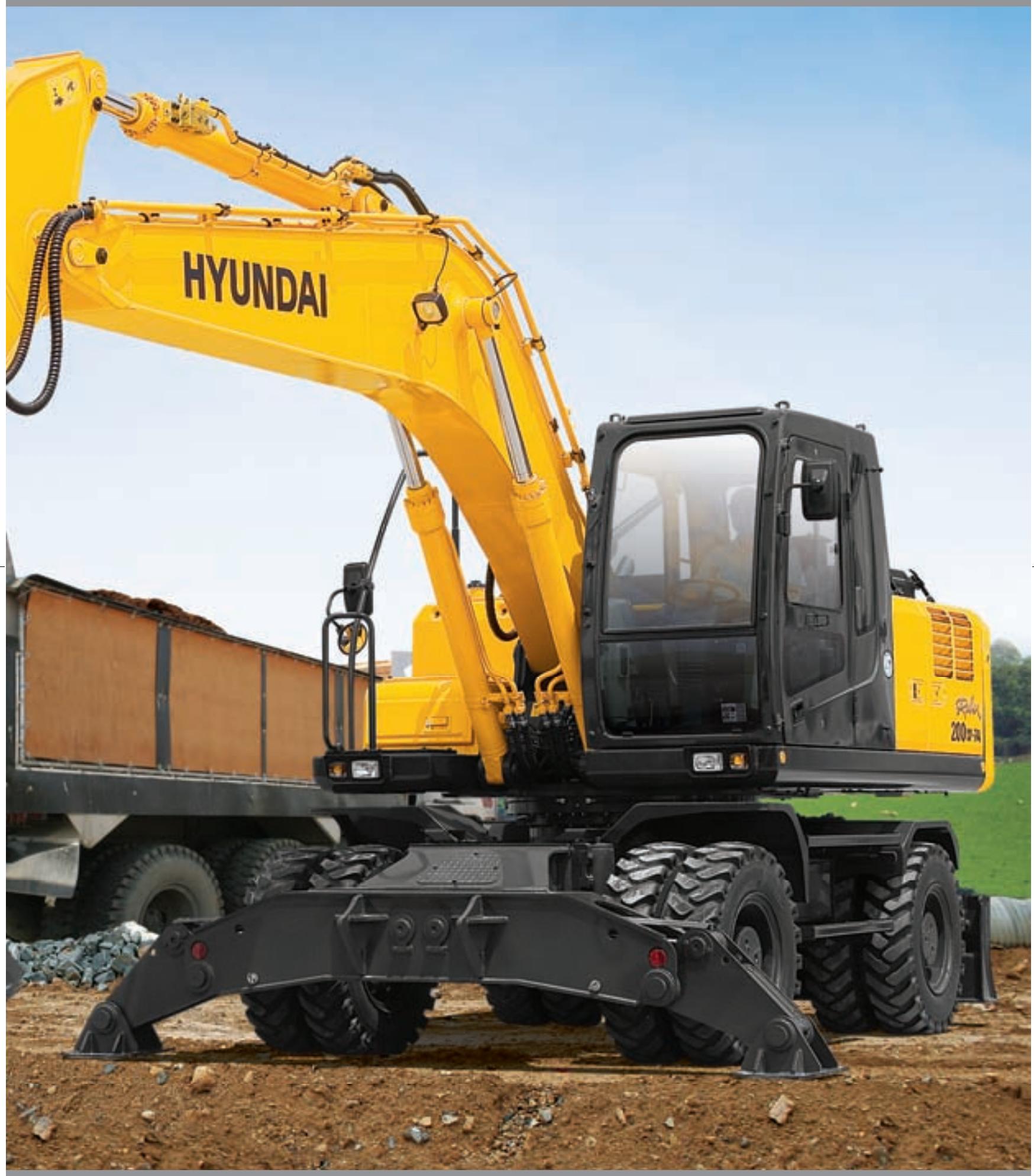

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

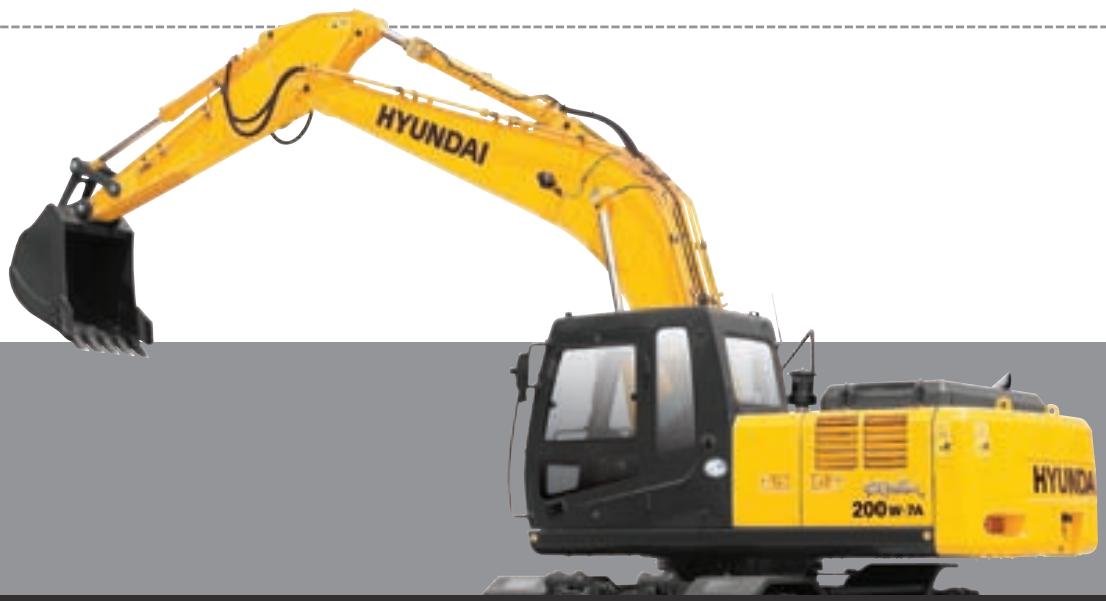

Relax 200W-7A

Illustration peut présenter des équipements disponibles en option.

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un début d'air supplémentaire dans la cabine. Le pare-brise et les vitres latérales coulissantes améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail confortable

• Les leviers de commande et le siège sont réglables pour offrir un confort maximal à l'opérateur. Le siège est entièrement réglable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et l'arrière pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

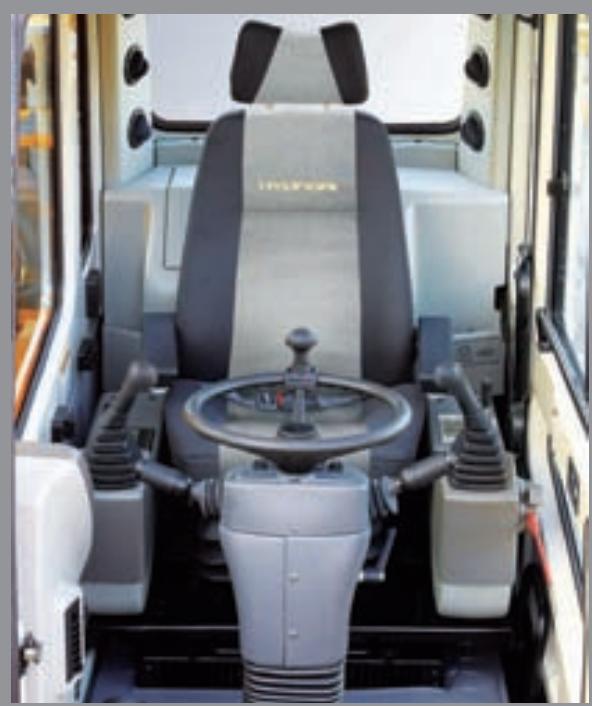

Conception très silencieuse

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur.
• Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.
• Un compartiment moteur utilisant un isolant phonique particulièrement efficace, réduit également les bruits.

1 2 3

1 Cabine spacieuse et confortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et contact de régime moteur de type molette

Affichage intelligent amélioré

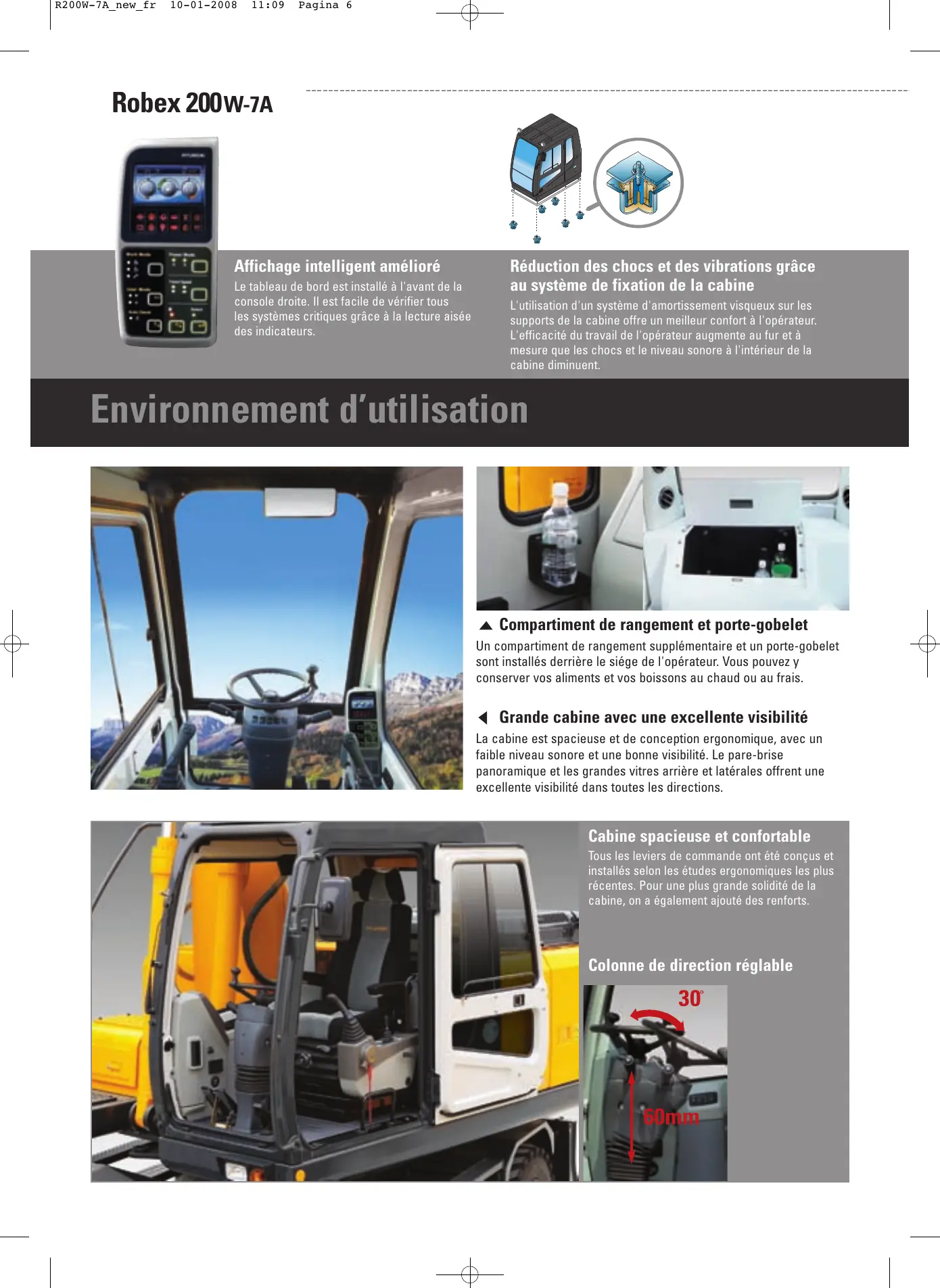

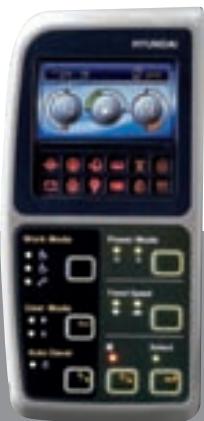

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

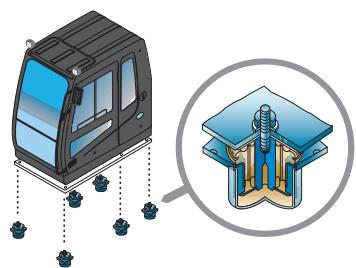

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur les supports de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmente au fur et à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

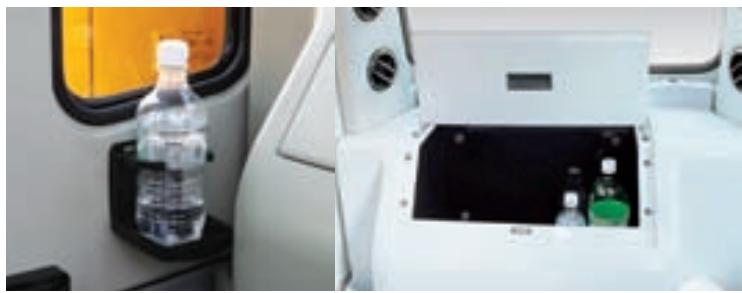

Compartiment de rangement et porte-gobelet

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

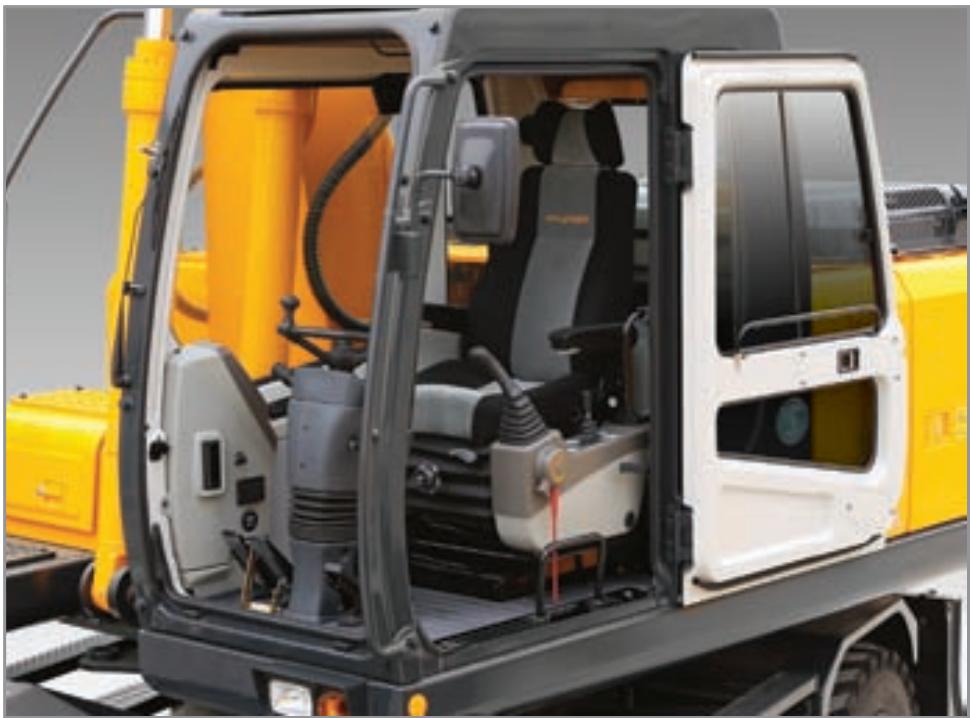

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

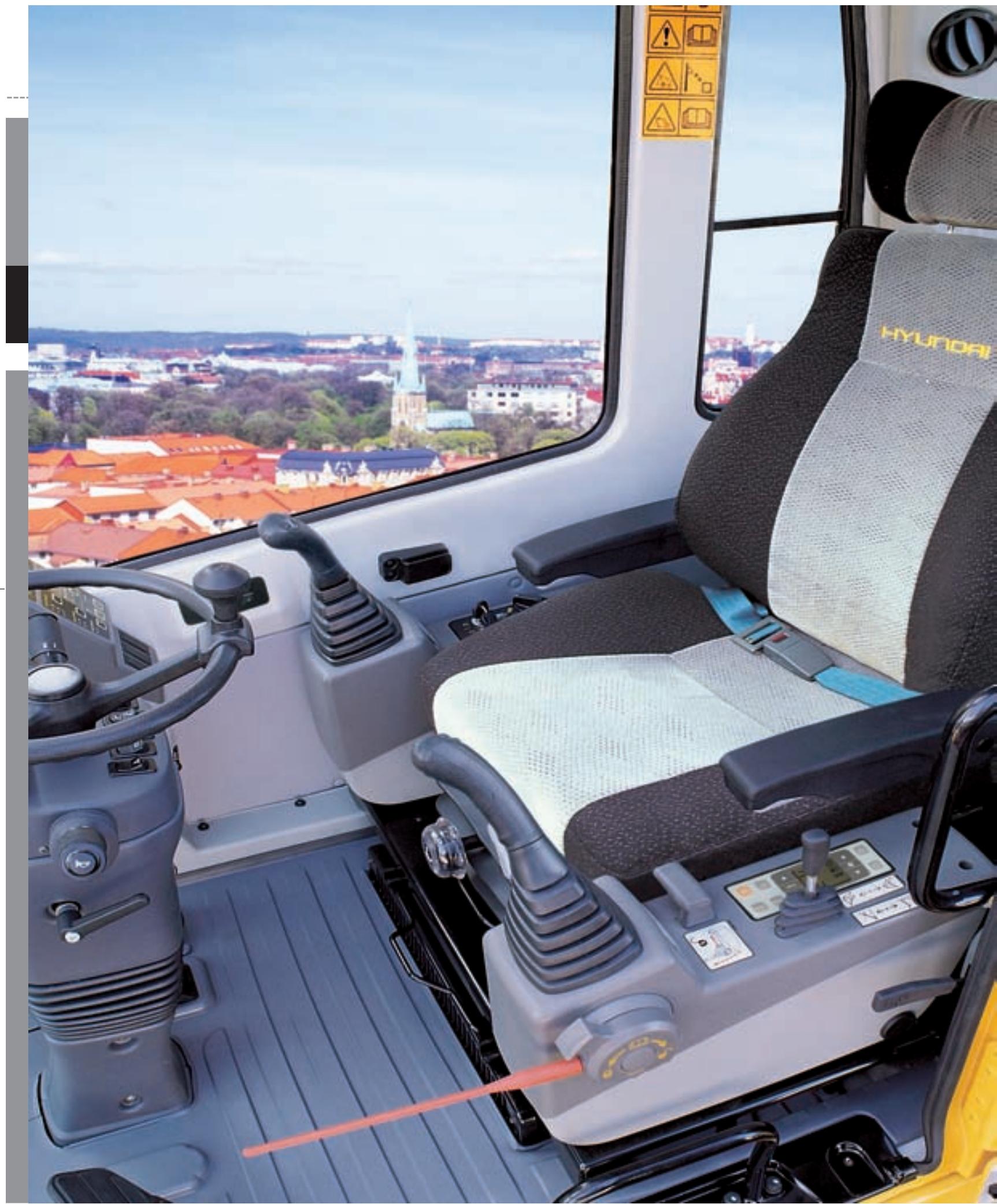

Cabine spacieuse et confortable

Tous les leviers de commande ont été conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

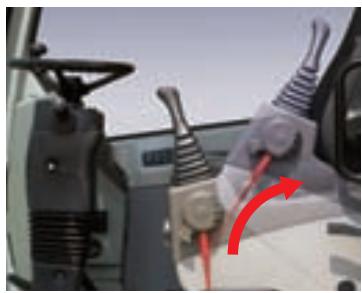

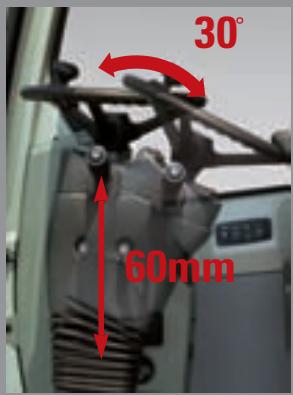

Colonne de direction réglable

Protection maximale

Manettes très sensibles et accès aisé

Les nouvelles manettes permettant une commande précise ont été équipées de plusieurs interrupteurs.

• Augmentation de puissance Bouton-poussoir de décélération Option (2) Klaxon
• Option (3)

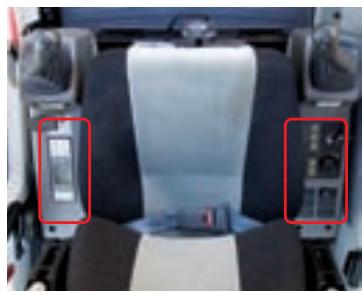

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

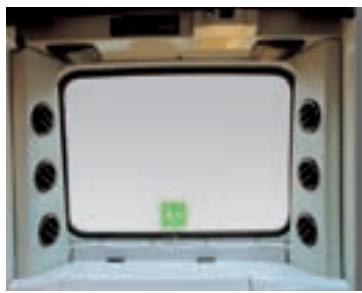

Sortie de secours par la vitre arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

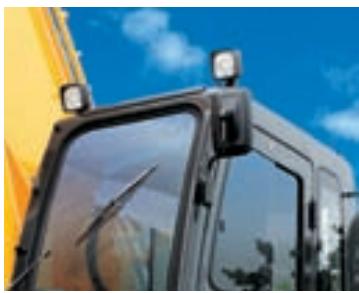

Essuie-glace relevable et Projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les mêtres conditions de travail dans un environnement agréable

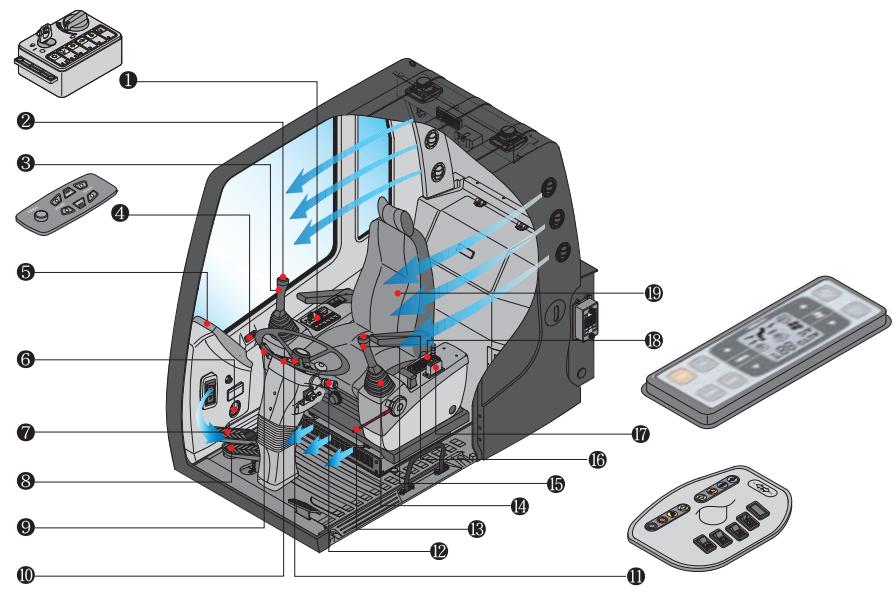

1 Panneau d'interrupteurs (droit) Bouton de l'avertisseur sonore Bouton en option (commande du marteau) 4 Télécommande radio 5 Panneau de commande centralisé 6 Compteur horaire Pédale d'accélération Pédale de frein 9 Interrupteur multifonctions (droit) 10 Volant 11 Panneau d'interrupteurs (avant) Interrupteur multifonctions (gauche) 13 Levier de sécurité Levier de commande de manette 15 Bouton de renforcement de puissance 16 Bouton de décélération à simple contact 7 Levier de commande de la lame niveleuse 13 Climatisation et commande de chauffage 19 Siège à suspension entièrement ajustable

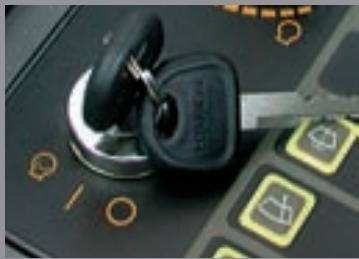

Prévention de la surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour refroidir le moteur.

Système anti-redémarrage

Le nouveau système protège le démarrage contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

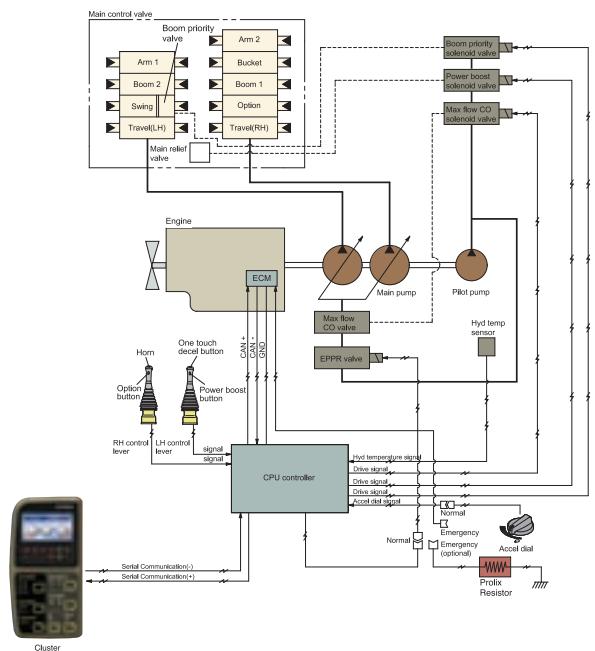

Le système CAPO (Computer Aided Power Optimization : optimisation de puissance assistée par ordinateur) avance maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintenir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décélération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

1 Mode puissance

Mode H: puissance élevée

Mode S: puissance standard

2 Mode de travail

: Travaux durs

Travaux généraux

: Marteau

3 Mode utilisateur

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance

de l'utilisateur

Système de déclaration automatique

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de

réduire le régime du moteur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit maximal

Pour des commandes précises et des travaux de finition, le système de coupure de débit max. réduit le débit de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'Écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournissent à l'opérateur l'état exact de cette machine. Cet instrument permet de d'accélérer le diagnostic en cas de panne de la machine.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décélération, le dispositif de contrôle CPU contrôle l'actionneur d'accélération pour réduire le régime du moteur à 850 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décélération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre : Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation : Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et de la maîtrise de translation à l'aide de dispositif de réduction des chocs.

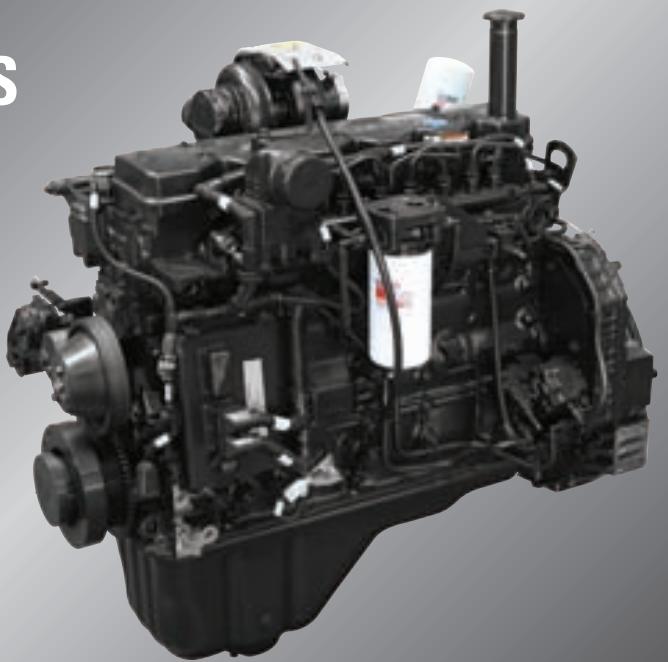

Moteur cummins QSB6.7

Le moteur six cylindres à turbocompresseur et refroidi par air est conçu pour la puissance, la fiabilité, l'économie et les faibles émissions. Ce moteur est conforme aux normes d'émission Tier III.

La définition du progrès

Le moteur 6,7 litres Série B Système Quantum combine des commandes électroniques complètes à des performances d'une grande fiabilité.

L'électronique du QSB6.7 a fait ses preuves avec nos produits de grande puissance dans les conditions de travail les plus dures et les plus exigeantes telles que des chantiers poussiéreux et des opérations minières tout en respectant les normes d'émission mondiales.

Le QSB6.7 est équipé de 24 soupapes avec injecteurs centrés et cuvette à piston symétrique. La combinaison d'un meilleur flux d'air et d'un carburant distribué de manière uniforme permet de générer une meilleure puissance, un meilleur régime transitoire et une consommation moindre.

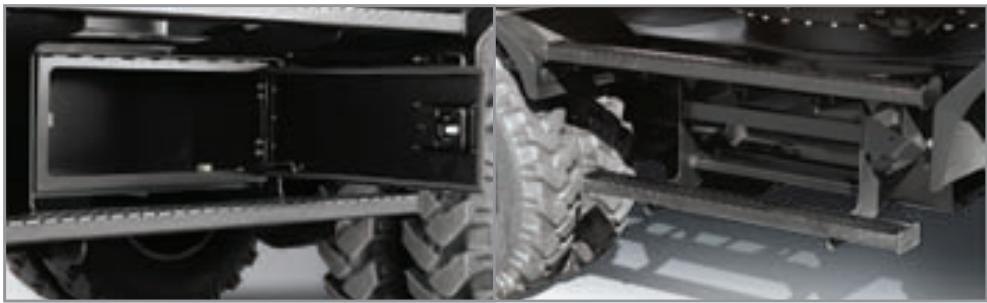

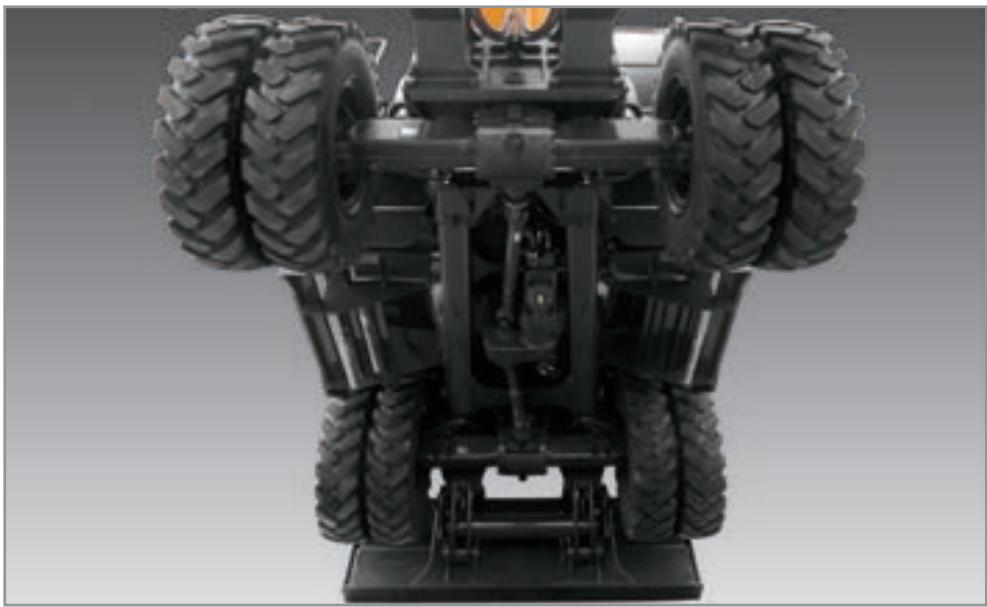

Un châssis solide et stable

Le châssis renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension. Il garantit sécurité et résistance face aux impacts externes en cas de conduite sur sol rugueux et de travaux sur des sites humides grâce à des panneaux d'acier à résistance à la traction élevée, avec couvercle de protection pour la transmission.

Grande boîte à outils et points d'ancrage sûrs

Points d'ancrage antidérapants et grande boîte à outils pour une meilleure sécurité et une plus grande facilité.

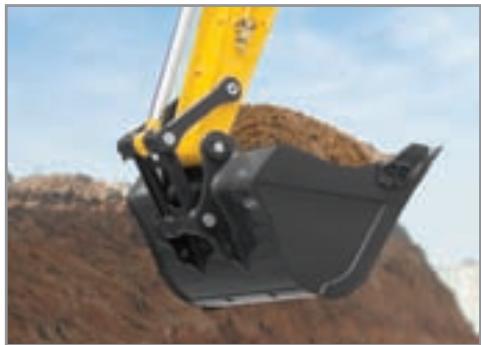

Godet et articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus épais et plaque latérale supplémentaires mis en place pour consolider le godet.

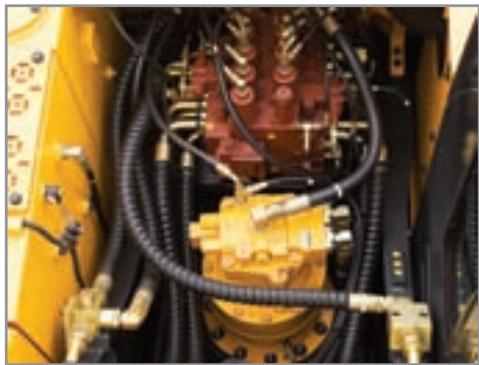

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

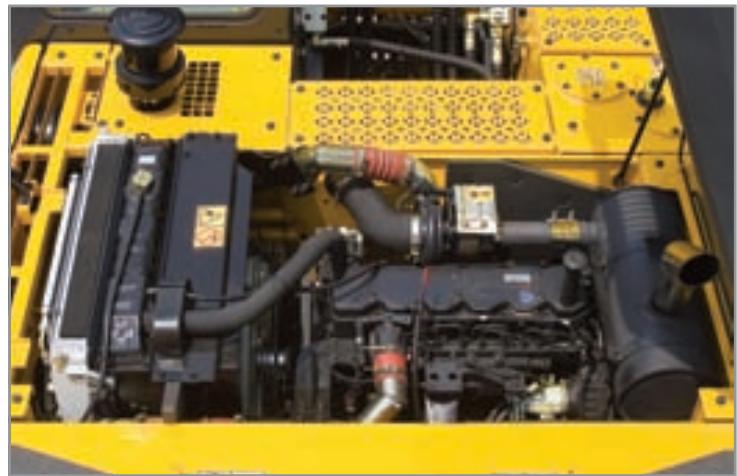

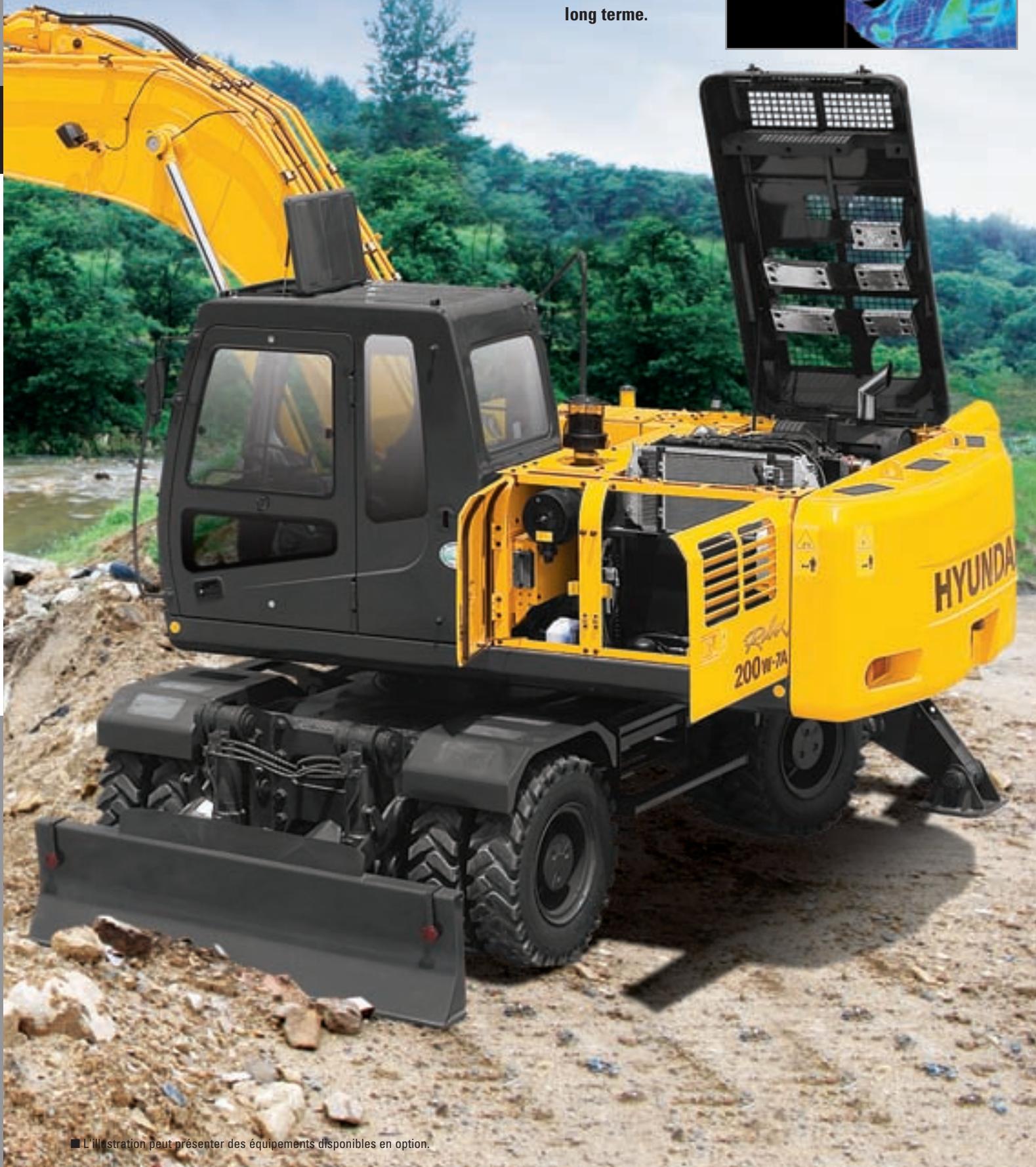

Capot latéral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

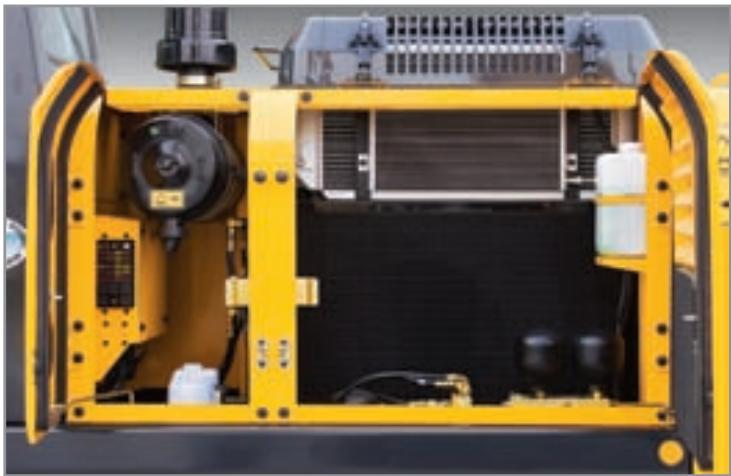

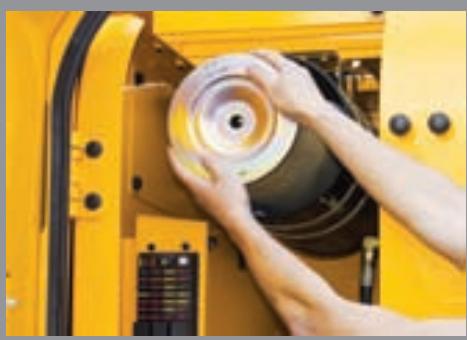

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

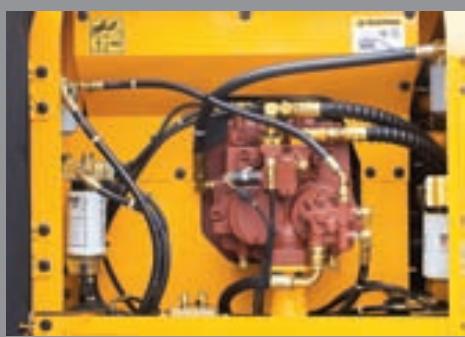

Boîtier de commande électrique et filtré à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

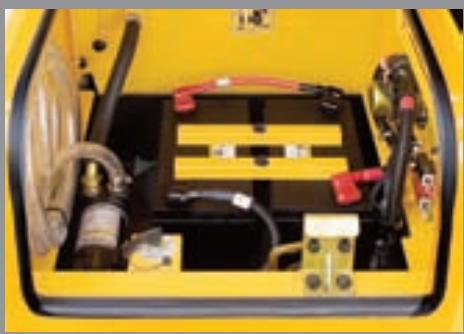

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

Grand coffre à outils constitue un espace de rangement supplémentaire

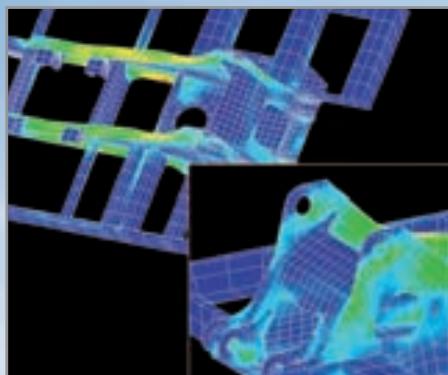

La durabilité de la structure est prouvée via l'analyse MEF (méthode des éléments finis) et un test de durabilité à long terme.

L'illustration peut prévenir des équipements disponibles en option.

Moteur

Modèle			Cummins QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge
Puisance au volant nominale	SAE	J1995 (brute)	122 kW (164 HP) / 1900 t/min
		J1349 (nette)	114 kW (153 HP) / 1900 t/min
	DIN	6271/1 (brute)	122 kW (166 PS) / 1900 t/min
		6271/1 (nette)	114 kW (155 PS) / 1900 t/min
Couple max.			669 Nm (484 lbf.ft) / 1400 t/min
Alésage x course			107 x 124 mm (4.21" x 4.88")
Cylindrée			6700 cc (409 cu in)
Batteries			2 x 12 V x 100 AH
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 50 A

Système hydraulique

Pompe principale
Type	Deux pompes à piston axial à cylindrée variable
Débit max.	2 x 222 l/min
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant
Moteurs hydraulique
Translation	Moteur à piston axial à deux vitesses avec vanne de freinage
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de sécurité
Circuit de travail	32,4 MPa (4,690 psi)
Translation	35,3 MPa (5,120 psi)
Renforceur de puissance (flèche, balancier, godet)	35,3 MPa (5,120 psi)
Circuit de rotation	23,5 MPa (3,410 psi)
Circuit de commande	3,5 MPa (570 psi)
Soupape de service	Installée
Vérins hydrauliques
N° de cylindres-alésage x tige x course	Flèche : 2 – 120 x 85 x 1290 mm
	Balancier : 1 – 140 x 100 x 1510 mm
	Godet : 1 – 125 x 85 x 1055 mm
	Lame niveleuse : 2 – 120 x 85 x 226 mm
	Stabilisateur : 2 – 130 x 80 x 427 mm

Transmission et freins

Type de translation	Entièrement hydrostatique
Moteur de translation	Moteur a piston axial à deux vitesse
Force de traction max. barre de tirage	108 kN (23,800 lbf)
Vitesse de translation (haute) / (basse)	33 km/h / 8,5 km/h
Aptitude en côte	31,5° (61%)
Frein parking	Humide, multi-disque

Essieux et roues

L'essieu avant à flottement complet est supporté par une broche centrale pour effectuer une oscillation. Il peut être bloqué par des cylindres de blocage de l'oscillation.

L'essieu arrêté est fixé sur le chassis inférieur.

Pneu 10.00-20-14 PR double (avec,chambre à air) (en option) 10.00-20, double (massif)

Système de rotation

Système de direction

Mateur de rotation	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire de 2 étages
Lubrification des paliers de rotation	Bain de graisse
Frein de rotation	Automatique, actionné par ressorts, déclenché hydrauliquement
Vitesse de rotation	11 t/min

Le système de direction type arbitrol, à actionnement hydraulique, agit sur les roues avant via les vérins de direction.

Commandes

Rayon de braquage min.

6690 mm

Des joysticks opérés par pression du pilote et des pédales avec leviers déattachables garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche): rotation et balancier, (droite): flèche et godet (schéma ISO)
Etranglement du moteur	Electrique, type rotatif
Feux	Deux faux montés sur la flèche, un sous la cabine

Contenances du liquide de refroidissement et des lubrifiants

Chàssis

(remplissage)	litre	US gal	UK gal
Réservoir de carburant	310,0	81.9	68.2
Liquide de refroidissement du moteur	35,0	9.2	7.7
Carter huile moteur	24	6.3	5.3
Système de rotation	5	1.3	1.1
Essieu (avant) / (arrière)	16,0/16,0	4.2/4.2	3.5/3.5
Circuit hydraulique (réservoir y compris)	270,0	71.3	59.4
Réservoir hydraulique	180,0	47.6	39.6
Transmission	3,8	1.0	0.8

Carcasse fermée renforcée en acier à haute résistance à la traction. La lame niveuse et les stabilisateurs sont disponibles. Un modèle goupille.

Poids en ordre de marche (approximatif)

Lame nivèleuse	Un outil très utile pour travaux d'aplaisissement, et de remblayage ou de nettoyage. Peut être montée sur la partie avant ou arrêté.
Stabilisateur	Indiqué pour une stabilité max. pendant les opérations d'excavation et de levage. Peuvent être montés sur la partie avant ou arrêté.

Le poids en ordre de marche, incluant flèche de 5,65m, balancier de 2,90m, godet rétro-arrière de 0,80m³ profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids des composants principaux
Structure supérieure	8950 kg
Contrepoids	3400 kg
Flèche (avec vérin du balancier)	1480 kg

Poids en ordre de marche

Châssis	Poids en ordre de marche kg
Stabilisseurs avant et lame niveleuse arrêté	20500
Quatre stabilisseurs	20600

Équipement standard

Godets

0,51 (0.67)

Profil SAE ^3 (yd³)

※0.80(1.05) 1,10(1.44)

0,87 (1.14) 1,20 (1.57)

0,92 (1.20)

1,34 (1.75)

0,74 (0.97)

0,90(1.18)

1,05 (1.37)

0,87 (1.14)

★0,75(0.98)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation mm(ft.in)
					Flèche	※ 5650 (18' 6")
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Bras	2000(6' 7")	2400(7' 10")	※ 2900(9' 6")
0,51 (0.67)	0,45 (0.59)	700 (27.6)	820 (32.3)	570 (1,260)	●	●	●	●
※ 0,80 (1.05)	0,70 (0.92)	1000 (39.4)	1120 (44.1)	700 (1,540)	●	●	●	●
0,87 (1.14)	0,75 (0.98)	1090 (42.9)	1210 (47.6)	740 (1,630)	●	●	●	■
0,92 (1.20)	0,80 (1.05)	1150 (45.3)	1270 (50.0)	770 (1,700)	●	●	●	■
1,10 (1.44)	0,96 (1.26)	1320 (52.0)	1440 (56.7)	830 (1,830)	■	▲	▲	▲
1,20 (1.57)	1,00 (1.31)	1400 (55.1)	1520 (59.8)	850 (1,870)	■	▲	-	-
1,34 (1.75)	1,15 (1.50)	1550 (61.0)	1670 (65.7)	920 (2,030)	▲	▲	-	-
■ 0,74 (0.97)	0,65 (0.85)	985 (38.8)	-	770 (1,700)	●	●	●	●
■ 0,90 (1.18)	0,80 (1.05)	1070 (42.1)	-	810 (1,790)	●	●	●	■
■ 1,05 (1.37)	0,92 (1.20)	1290 (50.8)	-	890 (1,960)	■	▲	-	-
○ 0,87 (1.14)	0,75 (0.98)	1140 (44.9)	-	900 (1,980)	●	●	●	■
★ 0,75 (0.98)	0,65 (0.85)	1790 (70.5)	-	880 (1,940)	●	●	●	■

※: Godet pelle retrocaveuse standard : Travaux lourds : Godet pour des rochers - lourd : Godet pour finition de talus : D'application pour des matériaux d'une densité 2000 kg/m³ ou moins : D'application pour des matériaux d'une densité 1600 kg/m³ ou moins : D'application pour des matériaux d'une densité 1100 kg/m³ ou moins

Accessoires godet retro-arrière

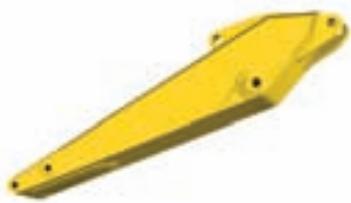

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une mono-flèche de 5650 mm et des balanciers de 2000 mm; 2400 mm et 2900 mm sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

2000 mm (6' 7")

2400 mm (7' 10")

※2900mm(9'6")

Force d'excavation

Bras	Longueur	mm(ft.in)	2000 (6' 7")	2400 (7' 10")	※ 2900 (9' 6")	Remarque
	Poids	kg(lb)	860 (1,890)	950 (2,090)	990 (2,180)
Force d'excavation du godet	SAE	kN	133,4 [145.5]	133,4 [145.5]	133,4 [145.5]	[ ]: Augmentation de puissance
		kgf	13600 [14,840]	13600 [14,840]	13600 [14,840]
		lbf	29980 [32,710]	29980 [32,710]	29980 [32,710]
	ISO	kN	152,0 [165.8]	152,0 [165.8]	152,0 [165.8]
		kgf	15500 [16,910]	15500 [16,910]	15500 [16,910]
		lbf	34170 [37,280]	34170 [37,280]	34170 [37,280]
Force d'excavation du bras	SAE	kN	135,3 [147.6]	112,8 [123.1]	97,1 [105.9]
		kgf	13800 [15,050]	11500 [12,550]	9900 [10,800]
		lbf	30420 [33,190]	25350 [27,650]	21830 [23,810]
	ISO	kN	142,2 [155.1]	117,7 [128.4]	101,0 [110.2]
		kgf	14500 [15,820]	12000 [13,090]	10300 [11,240]
		lbf	31970 [34,880]	26460 [28,870]	22710 [24,770]

Note : Poids du balancier y compris l'articulation et le vérin de godet. ※ Balancier standard

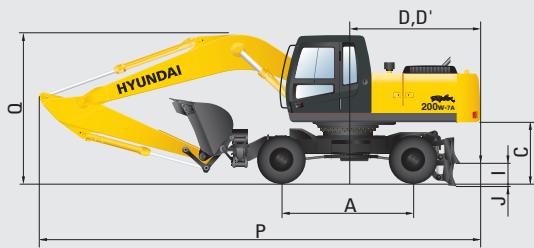

Dimensions

mm (ft·in)

A	Empattement	2800 (9' 2")
B	Ecartement des roues	1874 (6' 2")
C	Garde au sol du contrepoids	1305 (4' 3")
D	Rayon de rotation de l'arrière	2800 (9' 2")
D'	Longueur de l'arrière	2765 (9' 1")
E	Largeur totale de l'ensemble supérieure	2530 (8' 4")
F	Hauteur totale de la cabine	3180 (10' 5")
G	Garde au sol minimale	345 (1' 2")
H	Largeur totale du chassis	2490 (8' 2")
I	Garde au sol de la lame niveleuse soulevée	445 (1' 6")
J	Profondeur de la lame niveleuse abaisnée	125 (4.9")
	Hauteur de la lame niveleuse	610 (2' 0")
	Largeur de la lame niveleuse	2490 (8' 2")
K	Garde au sol du stabilisateurSouève	1220 (4' 0")
L	Profondeur du stabilisateur abaisné	120 (4.7")
M	Largeur totale du stabilisateur	3770 (12' 4")

mm (ft·in)

	Longueur de la flèche	※ 5650 (18' 6")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	※ 2900 (9' 6")
N	Longueur de transport de la flèche	9610 (31' 6")	9510 (31' 2")	9490 (31' 2")
O	Hauteur de transport de la flèche	3360 (11' 10")	3250 (10' 8")	3100 (10' 2")
P	Longueur de marche de la flèche	9620 (31' 7")	9540 (31' 4")	9520 (31' 3")
Q	Hauteur de marche de la flèche	3540 (11' 7")	3540 (11' 7")	3410 (11' 2")

※ Equipement standard

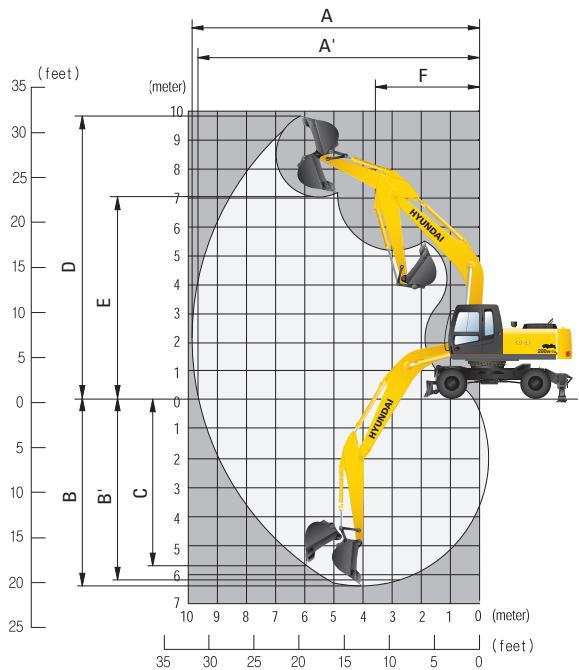

Rayons d'action

mm (ft·in)

	Longueur fièche※ 5650 (18' 6")
	Longueur du balancier	2000(6' 7")	2400(7' 10")	2900(9' 6")
A	Portée d'attaque max.	9110(6' 7")	9480(31' 1")	9900(32' 6")
A'	Portée d'attaque max. au sol	8870(29' 1")	9260(30' 5")	9690(31' 9")
B	Profondeur d'attaque max.	5480(18' 0")	5880(19' 3")	6380(20' 11")
B'	Profondeur d'attaque max. (niveau 8')	5240(17' 2")	5670(18' 7")	6210(20' 4")
C	Profondeur d'attaque max. pour murs verticaux	4970(16' 4")	5440(17' 10")	5810(19' 1")
D	Hauteur d'attaque max.	9500(31' 2")	9730(31' 11")	9870(32' 5")
E	Hauteur de déversement max.	6670(21' 11")	6900(22' 8")	7050(23' 2")
F	Rayon de rotation min.	3700(12' 2")	3620(11' 11")	3540(11' 7")

※ Equipement standard

Capacités de levage

Charge avant

Charge latérale ou

• Flèche : 5,65 m - Balancier : 2,00 m - Godet : 0,80 m³ profil SAE - Avec 4 stabilisateurs abaisés

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3,0 m(10.0 ft)

4,5 m(15.0 ft)

6,0 m(20.0 ft)

7,5 m(25.0 ft)

Capacité

Portée m(ft)

7,5 m

kg

*3810

*3810

6,85

25.0 ft

lb

*8400

*8400

(22.5)

6,0 m

kg

*4230

*4230

*3890

*3890

7,89

20.0 ft

lb

*9330

*9330

*8580

*8580

(25.9)

4,5 m

kg

*8260

*8260

*5650

*5650

*4710

*4710

*4020

3370

8,48

15.0 ft

lb

*18210

*18210

*12460

*12460

*10380

*10380

*8860

7430

(27.8)

3,0 m

kg

*7340

*7340

*5450

*5450

*4650

4020

*4190

3150

8,73

10.0 ft

lb

*16180

*16180

*12020

*12020

*10250

8860

*9240

6940

(28.6)

1,5 m

kg

*8700

*8700

*6180

5580

*4980

3920

*4370

3140

8,67

5.0 ft

lb

*19180

*19180

*13620

12300

*10980

8640

*9630

6920

(28.4)

Niveau du sol

kg

*9260

8680

*6620

5440

*4570

3350

8,30

lb

*20410

19140

*14590

11990

*10080

7390

(27.2)

-1,5 m

kg

*13240

*13240

*9110

8680

*6630

5420

*4710

3920

7,57

-5.0 ft

lb

*29190

*29190

*20080

19140

*14620

11950

*10380

8640

(24.8)

-3,0 m

kg

*11640

*11640

*8210

*8210

*4620

*4620

6,30

-10.0 ft

lb

*25660

*25660

*18100

*18100

*10190

*10190

(20.7)

• Flèche : 5,65 m - Balancier : 2,00 m - Godet : 0,80 m³ profil SAE - Avec stabilisateurs avant et lame niveleuse arrêt abaisés

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3,0 m(10.0 ft)

4,5 m(15.0 ft)

6,0 m(20.0 ft)

7,5 m(25.0 ft)

Capacité

Portée m (ft)

7,5 m

kg

*3830

*3830

6,85

25.0 ft

lb

*8440

*8440

(22.5)

6,0 m

kg

*4260

*4260

*3910

3230

7,89

20.0 ft

lb

*9390

*9390

*8620

7120

(25.9)

4,5 m

kg

*8320

*8320

*5680

*5680

*4730

*4730

*4030

2770

8,48

15.0 ft

lb

*18340

*18340

*12520

*12520

*10430

*10430

*8880

6110

(27.8)

3,0 m

kg

*7370

*7370

*5480

4760

*4670

3300

*4190

2570

8,73

10.0 ft

lb

*16250

*16250

*12080

10490

*10300

7280

*9240

5670

(28.6)

1,5 m

kg

*8720

7060

*6190

4540

*4990

3200

*4380

2550

8,67

5.0 ft

lb

*19220

15560

*13650

10010

*11000

7050

*9660

5620

(28.4)

Niveau du sol

kg

*9260

6880

*6630

4400

*4560

2730

8,30

lb

*20410

15170

*14620

9700

*10050

6020

(27.2)

-1,5 m

kg

*13190

*13190

*9100

6880

*6620

4380

*4700

3200

7,57

-5.0 ft

lb

*29080

*29080

*20060

15170

*14590

9660

*10360

7050

(24.8)

-3,0 m

kg

*11570

*11570

*8170

7020

*4580

4390

6,30

-10.0 ft

lb

*25510

*25510

*18010

15480

*10100

9680

(20.7)

REMARQUES: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrête du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Capacités de levage

Charge avant

Charge latérale ou

• Flèche : 5,65 m • Balancier : 2,40 m • Godet : 0,80 m³ profil SAE • Avec stabilisateurs abaisés

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1,5 m(5.0 ft)

3,0 m(10.0 ft)

4,5 m(15.0 ft)

6,0 m(20.0 ft)

7,5 m(25.0 ft)

Capacité

Portée

m(ft)

7,5 m

kg

*3520

*3520

7,34

25.0 ft

lb

*7760

*7760

(24.1)

6,0 m

kg

*3830

*3830

*3610

3570

8,31

20.0 ft

lb

*8440

*8440

*7960

7870

(27.3)

4,5 m

kg

*5090

*5090

*4350

*4350

*4050

*4050

*3740

3110

8,87

15.0 ft

lb

*11220

*11220

*9590

*9590

*8930

*8930

*8250

6860

(29.1)

3,0 m

kg

*6790

*6790

*5130

*5130

*4390

4020

*3900

2910

9,10

10.0 ft

lb

*14970

*14970

*11310

*11310

*9680

8860

*8600

6420

(29.9)

1,5 m

kg

*8290

*8290

*5920

5580

*4790

3900

*4090

2900

9,05

5.0 ft

lb

*18280

*18280

*13050

12300

*10560

8600

*9020

6390

(29.7)

Niveau du sol

kg

*9300

*9300

*9080

8630

*6460

5410

*5070

3810

*4290

3070

8,70

lb

*20500

*20500

*20020

19030

*14240

11930

*11180

8400

*9460

6770

(28.5)

-1,5 m

kg

*10060

*10060

*13750

*13750

*9140

8580

*6610

5350

*4460

3530

8,00

-5.0 ft

lb

*22180

*22180

*30310

*30310

*20150

18920

*14570

11790

*9830

7780

(26.2)

-3,0 m

kg

*14300

*14300

*12340

*12340

*8490

*8490

*6120

5420

*4500

*4500

6,84

-10.0 ft

lb

*31530

*31530

*27210

*27210

*18720

*18720

*13490

11950

*9920

*9920

(22.4)

-4,5 m

kg

*9540

*9540

*6550

*6550

-15.0 ft

lb

*21030

*21030

*14440

*14440

• Flèche : 5,65 m • Balancier : 2,40 m • Godet : 0,80 m³ profil SAE • Avec stabilisateurs avant et lame niveuse arrêtés abaisés

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1,5 m(5.0 ft)

3,0 m(10.0 ft)

4,5 m(15.0 ft)

6,0 m(20.0 ft)

7,5 m(25.0 ft)

Capacité

Portée m (ft)

7,5 m

kg

*3520

*3520

7,34

25.0 ft

lb

*7760

*7760

(24.1)

6,0 m

kg

*3830

*3830

*3610

2940

8,31

20.0 ft

lb

*8440

*8440

*7960

6480

(27.3)

4,5 m

kg

*5090

*5090

*4350

*4350

*4050

3410

*3740

2550

8,87

15.0 ft

lb

*11220

*11220

*9590

*9590

*8930

7520

*8250

5620

(29.1)

3,0 m

kg

*6790

*6790

*5130

4780

*4390

3290

*3900

2370

9,10

10.0 ft

lb

*14970

*14970

*11310

10540

*9680

7250

*8600

5220

(29.9)

1,5 m

kg

*8290

7080

*5920

4530

*4790

3170

*4090

2350

9,05

5.0 ft

lb

*18280

15610

*13050

9990

*10560

6990

*9020

5180

(29.7)

Niveau du sol

kg

*9300

*9300

*9080

6830

*6460

4370

*5070

3090

*4290

2490

8,70

*20500

*20500

*20020

15060

*14240

9630

*11180

6810

*9460

5490

(28.5)

-1,5 m

kg

*10060

*10060

*13750

*13750

*9140

6790

*6610

4310

*4460

2880

8,00

-5,0 ft

lb

*22180

*22180

*30310

*30310

*20150

14970

*14570

9500

*9830

6350

(26.2)

-3,0 m

kg

*14300

*14300

*12340

*12340

*8490

6890

*6120

4380

*4500

3790

6,84

-10.0 ft

lb

*31530

*31530

*27210

*27210

*18720

15190

*13490

9660

*9920

8360

(22.4)

-4,5 m

kg

*9540

*9450

*6550

*6550

-15.0 ft

lb

*21030

*21030

*14440

*14440

REMARQUES: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol plat à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Capacités de levage

Charge avant

Charge latérale ou

• Flèche : 5,65 m • Balancier : 2,90 m • Godet : 0,80 m³ profil SAE • Avec stabilisateurs abaisés

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1,5 m(5.0 ft)

3,0 m(10.0 ft)

4,5 m(15.0 ft)

6,0 m(20.0 ft)

7,5 m(25.0 ft)

Capacité

Portée m (ft)

9,0 m

kg

*3120

*3120

6,47

30 ft

lb

*6880

*6880

(21.2)

7,5 m

kg

*3180

*3180

7,92

25.0 ft

lb

*7010

*7010

(26.0)

6,0 m

kg

*3370

*3370

*2400

*2400

*3290

3240

8,81

20.0 ft

lb

*7430

*7430

*5290

*5290

*7250

7140

(28.9)

4,5 m

kg

*3920

*3920

*3690

*3690

*3430

2850

9,34

15.0 ft

lb

*8640

*8640

*8140

*8140

*7560

6280

(30.6)

3,0 m

kg

*10160

*10160

*6150

*6150

*4750

*4750

*4090

4050

*3600

2680

9,56

10.0 ft

lb

*22400

*22400

*13560

*13560

*10470

*10470

*9020

8930

*7940

5910

(31.4)

1,5 m

kg

*8440

*8440

*7810

*7810

*5610

5610

*4550

3900

*3790

2650

9,51

5.0 ft

lb

*18610

*18610

*17220

*17220

*12370

12370

*10030

8600

*8360

5840

(31.2)

Niveau du sol

kg

*9800

*9800

*8830

8640

*6260

5400

*4920

3790

*3990

2790

9,18

lb

*21610

*21610

*19470

19050

*13800

11900

*10850

8360

*8800

6150

(30.1)

-1,5 m

kg

*9190

*9190

*12890

*12890

*9140

8520

*6560

5300

*5050

3740

*4200

3150

8,53

-5.0 ft

lb

*20260

*20260

*28420

*28420

*20150

18780

*14460

11680

*11130

8250

*9260

6940

(28.0)

-3,0 m

kg

*12400

*12400

*13070

*13070

*8760

8570

*6340

5320

*4360

3960

7,46

-10.0 ft

lb

*27340

*27340

*28810

*28810

*19310

18890

*13980

11730

*9610

8730

(24.5)

-4,5 m

kg

*10830

*10830

*7410

*7410

-15.0 ft

lb

*23880

*23880

*16340

*16340

• Flèche : 5,65 m • Balancier : 2,90 m • Godet : 0,80 m³ profil SAE • Avec stabilisateurs avant et lame niveuse arrêtés abaisés

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1,5 m(5.0 ft)

3,0 m(10.0 ft)

4,5 m(15.0 ft)

6,0 m(20.0 ft)

7,5 m(25.0 ft)

Capacité

Portée m (ft)

9,0 m

kg

*3130

*3130

6,42

30 ft

lb

*6900

*6900

(21.1)

7,5 m

kg

*3200

*3200

7,88

25.0 ft

lb

*7050

*7050

(25.9)

6,0 m

kg

*3370

*3370

*2290

*2290

*3310

2680

8,78

20.0 ft

lb

*7430

*7430

*5050

*5050

*7300

5910

(28.8)

4,5 m

kg

*3920

*3920

*3700

3460

*3450

2340

9,30

15.0 ft

lb

*8640

*8640

*8160

7630

*7610

5160

(30.5)

3,0 m

kg

*10070

*10070

*6130

*6130

*4750

*4750

*4100

3320

*3610

2180

9,53

10.0 ft

lb

*22200

*22200

*13510

*13510

*10470

*10470

*9040

7320

*7960

4810

(31.3)

1,5 m

kg

*8690

*8690

*7800

*7800

*5610

4560

*4560

3180

*3800

2160

9,48

5.0 ft

lb

*19160

*19160

*17200

*15830

*12370

10050

*10050

7010

*8380

4760

(31.1)

Niveau du sol

kg

*9950

*9950

*8830

6850

*6270

4360

*4930

3070

*4010

2270

9,15

lb

*21940

*21940

*19470

15100

*13820

9610

*10870

6770

*8840

5000

(30.0)

-1,5 m

kg

*9250

*9250

*13040

*13040

*9150

6740

*6560

4270

*5050

3030

*4230

2580

8,49

-5.0 ft

lb

*20390

*20390

*28750

*28750

*20170

14860

*14460

9410

*11130

6680

*9330

5690

(27.9)

-3,0 m

kg

*12490

*12490

*13090

*13090

*8770

6780

*6340

4290

*4390

3260

7,42

-10.0 ft

lb

*27540

*27540

*28860

*28860

*19330

14950

*13980

9460

*9680

7190

(24.3)

-4,5 m

kg

*10820

*10820

*7400

7000

-15.0 ft

lb

*23850

*23850

*16310

15430

REMARQUES: 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. ** indique la charge limitée par la capacité hydraulique.

Remarques

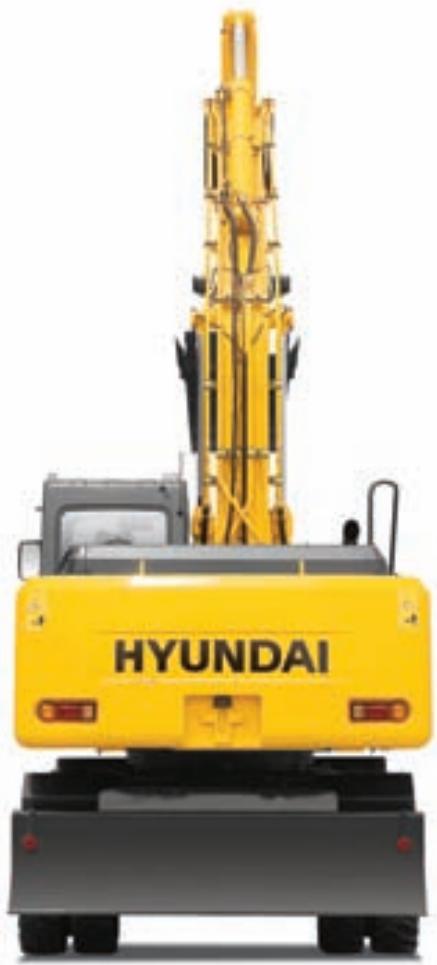

Robex 200w-7A

Cabine de taille standard ISO

Cabine tous temps en acier avec

visible panoramaque - Fenêtres en verre de sécurité - Essuie-glace relevable - Pare-brise coulissant pliant - Fenêtre latérale coulissante - Porte verrouillable Boîte chaude et froide - Boîte pour des accessoires et cendrier

Ordinateur

• 2 modes de puissance, 3 modes de travail, 2 modes d'utilisateurs
• Système de décelération automatique et de décélération à simple contact
• Système de préchauffage automatique
• Système de prévention de surchauffe automatique

Système diagnostique automatique

Pupitre de contrôle central

• Affichage LCD

Nombre de tours du moteur

Horloge et codes d'erreurs

Compteurs

Jauge de carburant

Jauge de température du liquide

de refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'alerte

Niveau du carburant

Contrôle du moteur et UPC

Pression de l'huile moteur

Température du liquide de

refroidissement du moteur

Température de l'huile hydraulique

Charge de la batterie

Bouchage du filtre à air

Indicateur

Puisance max.

Préchauffage et échauffement du moteur

Dépréciation à simple contact

Fermeture sur la porte et bouchons, une seule clé

Deux rétroviseurs externes

Siège à suspension réglable avec

Sangle de sécurité

Joystick coulissant, opéré par le pilote

Frein de rotation automatique

Reservoir amovible

Séparateur d'eau et pré-filtre de carburant,

conduit de carburant

Système de soutien de la flèche

Système de soutien du balancier

Contrepoids (3400kg)

Flèche mono (5,65 m)

Balancier (2,9 m)

Vanne de verrouillage de sécurité pour

le vérin de la flèche avec dispositif

le avertissement de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet

benne preneuse, etc.)

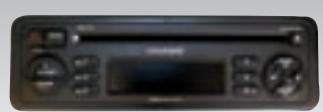

Radio AM/FM et CD

• Telecommand

Système d'inclination du boîte console (gauche)

Trois feux de travail avant

Signal sonore électrique

Batteries (2× 12V× 100AH)

Disjoncteur de la batterie

Aide de démarrage (chauffage de grille d'air),

temps froid

Godet standard (0,80m^3)

Lame niveleuse arrière (610 mm x 2490 mm)

Pneus - double (10.00-20-14PR)

Alarme de translation

Pompe filtre à carburant (36 l/min)

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des informations plus amples.

L'engin illustré peut varier suivant les spécifications territoriales. Les spécifications peuvent faire l'objet de modifications sans préavis.
