| Type de produit | Mini pelle |
| Marque | HYUNDAI |
| Modèle | R16-7 (ROBEX16-7) |
| Moteur | Mitsubishi L3E-W231, 952 cm³, 17,0 ch (12,5 kW) à 2400 tr/min |
| Poids (cabine + patins caoutchouc) | 1630 kg |
| Poids (cabine + patins acier) | 1680 kg |
| Longueur hors tout | 3740 mm |
| Largeur hors tout | 1020 à 1300 mm |
| Hauteur totale | 2260 mm |
| Capacité du godet standard | 0,04 m³ (largeur 400 mm) |
| Profondeur d'excavation max. | 2350 mm |
| Hauteur de déversement max. | 2310 mm |
| Portée d'attaque max. | 3910 mm |
| Force d'attaque du godet | 14,4 kN (1470 kgf) |
| Vitesse de déplacement | 2,1 / 3,9 km/h |
| Vitesse de rotation | 11,5 tr/min |
| Aptitude en côte | 25° (47 %) |
| Pompe hydraulique | 3 × 15,7 L/min, circuit auxiliaire 31,4 L/min |
| Pression hydraulique max. | 18,6 MPa (190 kgf/cm²) |
| Réservoir carburant | 20 L |
| Réservoir huile hydraulique | 24 L |
| Huile moteur | 3,5 L |
| Liquide de refroidissement | 5,6 L |
| Niveau sonore (extérieur/intérieur) | 93 / 84 dB |
| Particularités | Translation indépendante, utilisation simultanée de 3 fonctions, meilleure ergonomie et sécurité |
FOIRE AUX QUESTIONS - R16-7 HYUNDAI
Questions des utilisateurs sur R16-7 HYUNDAI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Mini pelle au format PDF gratuitement ! Retrouvez votre notice R16-7 - HYUNDAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil R16-7 de la marque HYUNDAI.

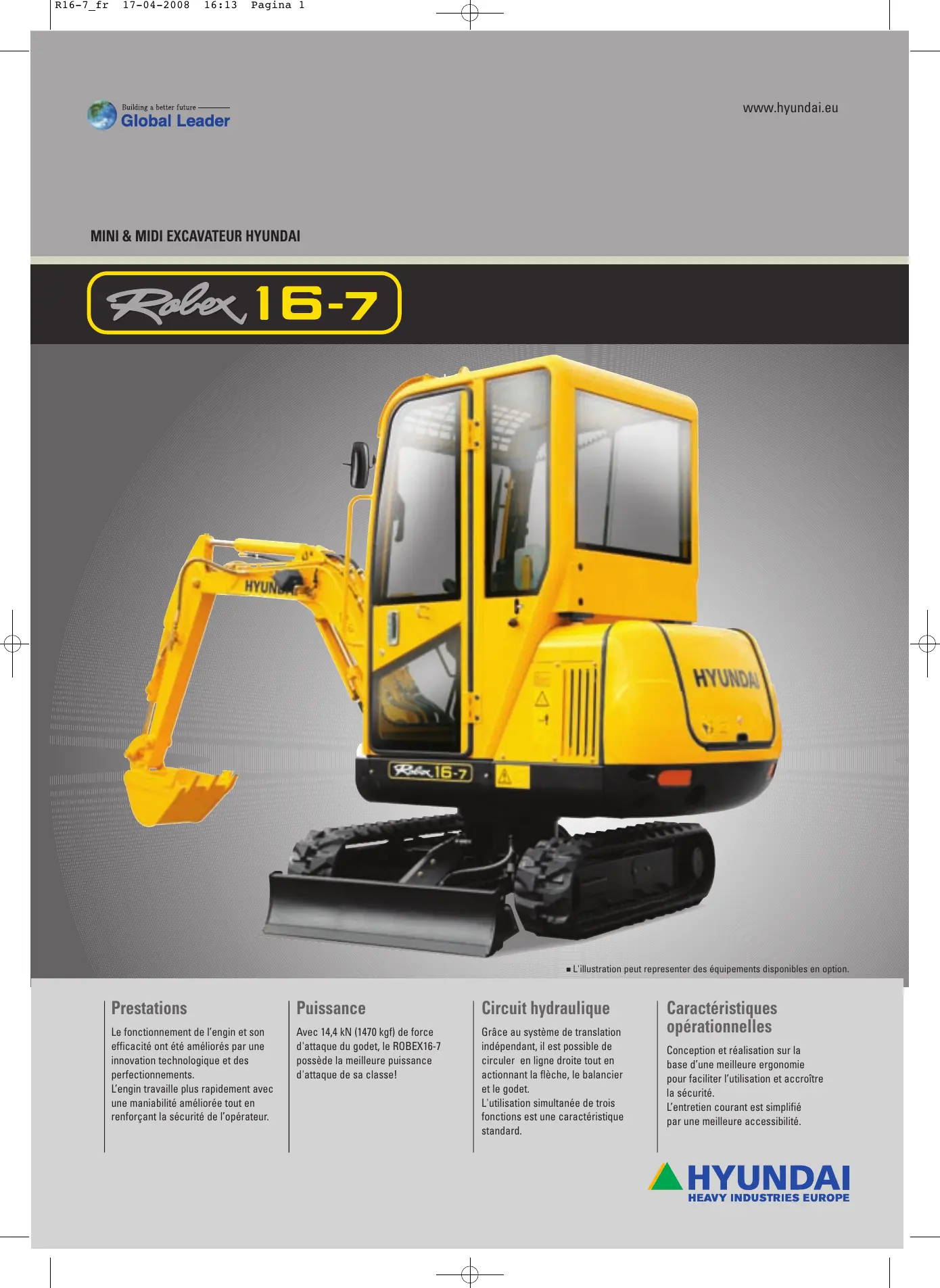

MODE D'EMPLOI R16-7 HYUNDAI

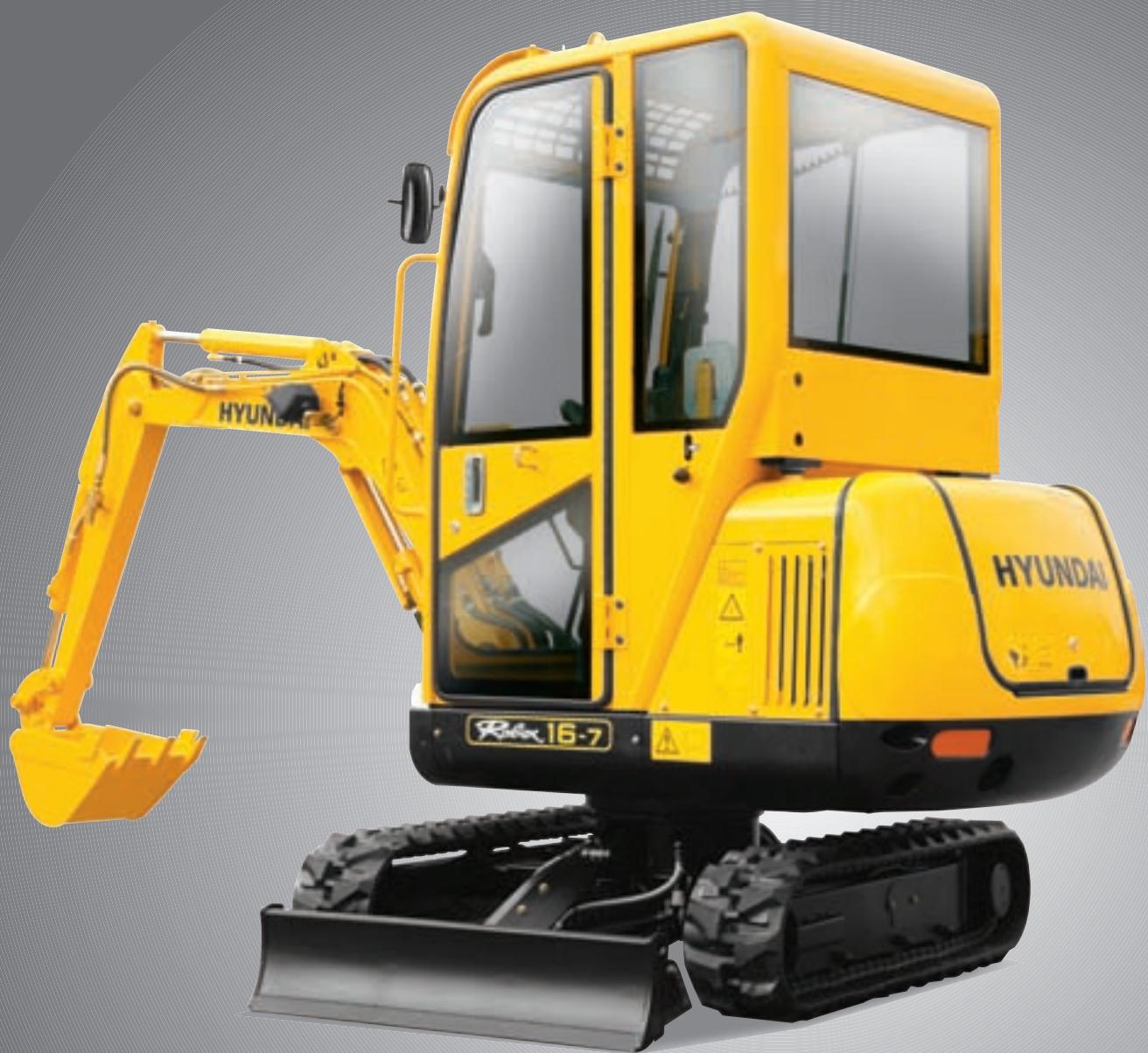

L'illustration peut représenter des équipements disponibles en option.
Prestations
Le fonctionnement de l'engin et son efficacité ont été améliorés par une innovation technologique et des perfectionnements.
L'engin travaille plus rapidement avec une maniabilité améliorée tout en renforçant la sécurité de l'opérateur.
Puissance
Avec 14,4 kN (1470 kgf) de force d'attaque du godet, le ROBEX16-7 possède la meilleure puissance d'attaque de sa classe!
Circuit hydraulique
Grâce au système de translation indépendant, il est possible de circuler en ligne droite tout en actionnant la flèche, le balancier et le godet.
L'utilisation simultanée de trois fonctions est une caractéristique standard.
Caractéristiques opérationnelles
Conception et réalisation sur la base d'une (Meilleure ergonomie pour faciliter l'utilisation et accroître la sécurité.
L'entretien courant est simplifié par une meilleure accessibilité.
CHARACTERISTIQUES 16-7
| Description | Unité | ROBEX16 -7 | ||
| POIDS DE LA MACHINE | CABINE | Patin en caoutchuc | kg (lb) | 1630 (3,594) |
| Patin en acier | kg (lb) | 1680 (3,704) | ||
| Toit | Patin en caoutchuc | kg (lb) | 1520 (3,351) | |
| Patin en acier | kg (lb) | 1570 (3,461) | ||
| GODET STANDARD | Capacité (SAE plein) | m² (yd²) | 0,04 (0,05) | |
| Largeur | mm (in) | 400 (15.7) | ||
| MOTEUR | Fabricant, Modèle | - | Mitsubishi L3E-W231 | |
| Puisance nominale | CV (kW) / tpm | 17,0 / 12,5/2400 | ||
| Déplacement | cc (cu - in) | 952 (58) | ||
| RAYON D'ACTION | Longueur du balancier | mm (in) | 1100 (43) | |
| Profondeur d'attaque max. | mm (in) | 2350 (93) | ||
| Profondeur d'attaque max. pour murs verticaux | mm (in) | 1705 (67) | ||
| Hauteur d'attaque max. | mm (in) | 3365 (132) | ||
| Hauteur de déversement max. | mm (in) | 2310 (91) | ||
| Portée d'attaque max. | mm (in) | 3910 (154) | ||
| Rayon de rotation min. | Avant | mm (in) | 1630 (64) | |
| Rotation | mm (in) | 1250 (49) | ||
| Rayon arrière | mm (in) | 1140 (45) | ||
| Angle de pivotement de la flèche | degré | Gaugue 80, Droite 50 | ||
| DIMENSIONS | Longueur hors tout | mm (in) | 3740 (147) | |
| Largeur hors tout | mm (in) | 1020 < 1300 (40 < 51) | ||
| Hauteur totale | mm (in) | 2260 (89) | ||
| Bouteur (largeur x hauteur) | mm (in) | 1000 < 1300 x 240 (39 < 51 x 9) | ||
| PERFORMANCES | Vitesse de déplacement | km / hr (mph) | 2,1 / 3,9 (1,3 / 2,4) | |
| Vitesse de rotation | rpm | 11,5 | ||
| Aptitude en côte | deg (%) | 25 (47) | ||
| Profondeur d'excavation max. | Godet | kN / kgf / lbf | 14,4 / 1470 / 3240 | |
| Bras | kN / kgf / lbf | 7,7 / 790 / 1740 | ||
| Traction max. barre de tirage | kN / kgf / lbf | 12,6 / 1290 / 2840 | ||
| TRAIN | Pression au sol | CAB & patin en caoutchuc | kpa (kgf / cm²) <psi> | 29,0 (0,3) <4,3> |
| Toit & patin en caoutchuc | 27,0 (0,28) <4,0> | |||
| Distance gobelet x jauge chenille | mm (in) | 1130 x 1020 (44 x 40) | ||
| Largeur patin de chenille | mm (in) | 230 (9) | ||
| Type de moteur de déplacement | - | MAG-12V-110E | ||
| Système de tension des chenilles | - | Cylindre de graisse | ||
| HYDRAULIQUE | Type de pompé hydraulique | - | Vitesse x 3 | |
| Flux d'huile de la pompé | litres / min (US gpm) | 3x 15,7 (3 x 4.1) | ||
| Flux d'huile du circuit auxiliaire | litres / min (US gpm) | 31,4 (8.3) | ||
| Réglage de la soupape de décharge | Mpa (kgf / cm²) <psi> | 18,6 (190) <2,700> | ||
| CONTENANCES | Réservoir d'huile hydraulique | litres / USgal / UKgal | 24 / 6,3 / 5,3 | |
| Huile moteur | litres / USgal / UKgal | 3,5 / 0,9 / 0,8 | ||
| Réservoir de carburant | litres / USgal / UKgal | 20 / 5,3 / 4,4 | ||
| Liquide de refroidissement | litres / USgal / UKgal | 5,6 / 1,5 / 1,2 | ||
| NIVEAU SONORE | à l'extérieur / à l'intérieur (Lwa/Lpa) | dB | 93 / 84 | |
L'équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines arrondies à la livre ou au pouce le plus proche. Les spécifications peuvent faire l'objet de modifications sans préavis.
