R15-7 - Mini pelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle / Mini-excavateur
Marque	HYUNDAI
Modèle	R15-7 (ROBEX 15-7)
Poids en ordre de marche (structure de protection, patins caoutchouc)	1 460 kg
Moteur	Mitsubishi L3E, 17 CV (12,5 kW) à 2 400 tr/min
Capacité du godet standard	0,04 m³
Force d'attaque du godet	14,4 kN (1 470 kgf)
Profondeur d'attaque max.	2 175 mm
Hauteur d'attaque max.	3 250 mm
Portée d'attaque max.	3 730 mm
Dimensions hors tout (L x l x H)	3 720 x 1 000 x 2 260 mm
Pression au sol (structure de protection, patins caoutchouc)	0,27 kg/cm²
Vitesse de translation	2,1 / 3,9 km/h
Vitesse de rotation	11,5 tr/min
Capacité du réservoir hydraulique	24 L
Capacité du réservoir de carburant	20 L
Niveau sonore (Lwa / Lpa)	95 dB / 84 dB
Angle de pivotement de la flèche	Gauche 80°, Droite 50°
Circuit hydraulique	Pompe à engrenages triple, 3 x 15,7 L/min
Force d'attaque du balancier	9,0 kN (920 kgf)
Traction max. barre de tirage	12,6 kN (1 290 kgf)

FOIRE AUX QUESTIONS - R15-7 HYUNDAI

Comment démarrer la mini pelle HYUNDAI R15-7 ?

Pour démarrer, assurez-vous que le frein de stationnement est serré et que les commandes sont au point mort. Tournez la clé de contact sur la position ON, attendez le voyant de préchauffage (si présent), puis tournez sur START. Relâchez dès que le moteur tourne.

Quel type d'huile hydraulique utiliser ?

Utilisez une huile hydraulique de qualité ISO VG 46 ou équivalente, avec une viscosité adaptée à votre climat. Vérifiez le niveau dans le réservoir (capacité 24 L) et respectez les préconisations du manuel.

Quelle est la pression hydraulique maximale ?

La pression de réglage de la soupape de sécurité est de 18,6 MPa (190 kg/cm²) soit environ 2 700 psi. Ne dépassez jamais cette valeur pour éviter d'endommager le circuit.

Comment entretenir les chenilles ?

Vérifiez régulièrement la tension des chenilles (système à cylindre graisseur). Nettoyez les patins et le train de roulement pour enlever boue et débris. Une usure excessive nécessite un remplacement.

Quelles sont les procédures de sécurité essentielles ?

Portez toujours un casque et des chaussures de sécurité. Avant toute intervention, arrêtez le moteur et posez le godet au sol. Utilisez la structure de protection (ROPS/TOPS) et ne faites pas fonctionner l'engin sur des pentes supérieures à 25° (47%).

Comment régler la tension des chenilles ?

Utilisez le cylindre graisseur situé sous le châssis. Injectez de la graisse avec une pompe manuelle jusqu'à obtenir une flèche d'environ 10 à 15 mm au centre de la chenille. Ne dépassez pas la pression recommandée.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 20 L. Utilisez du gazole propre et respectez les normes en vigueur pour éviter l'encrassement du circuit.

Comment utiliser le circuit auxiliaire ?

Le circuit auxiliaire permet d'alimenter des accessoires comme un marteau hydraulique. Branchez les flexibles sur les raccords prévus et actionnez le levier correspondant. Le débit est de 31,4 L/min (pression max. 18,6 MPa). Consultez le manuel pour les limites.

Comment déplacer l'engin en translation ?

Utilisez les deux leviers de commande de translation : poussez-les simultanément vers l'avant pour avancer, vers l'arrière pour reculer. Pour tourner, actionnez un seul levier. Deux vitesses sont disponibles : 2,1 km/h (lente) et 3,9 km/h (rapide).

Où trouver des pièces de rechange pour la R15-7 ?

Contactez un concessionnaire HYUNDAI agréé ou un revendeur de pièces pour engins de chantier. Les pièces courantes (godets, patins, filtres) sont généralement disponibles. Utilisez des pièces d'origine pour garantir la compatibilité.

MODE D'EMPLOI R15-7 HYUNDAI

Moteur Mitsubishi, L3E: 12,5 kW / 17 CV Poids en ordre de marche (avec structure de protection) : 1.460 kg Capacité du godet (STD) : 0,04 m³

Prestations

Le fonctionnement de l'engin et son efficacité ont été améliorés par une innovation technologique et des perfectionnements.

L'engin travaille plus rapidement avec une maniabilité améliorée tout en renforçant la sécurité de l'opérateur.

Puissance

Avec 14,4kN(1.470kgf) de force d'attaque du godet, le ROBEX15-7 possède la meilleure puissance d'attaque de sa classe!

Circuit hydraulique

Grâce au système de translation indépendant, il est possible de circuler en ligne droite tout en actionnant la flèche, le balancier et le godet.

L'utilisation simultanée de trois fonctions est une caractéristique standard.

Caractéristiques opérationnelles

Conception et réalisation sur la base d'une (Meilleure ergonomie pour faciliter l'utilisation et accroître la sécurité.

L'entretien courant est simplifié par une meilleure accessibilité.

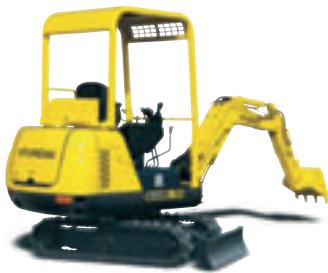

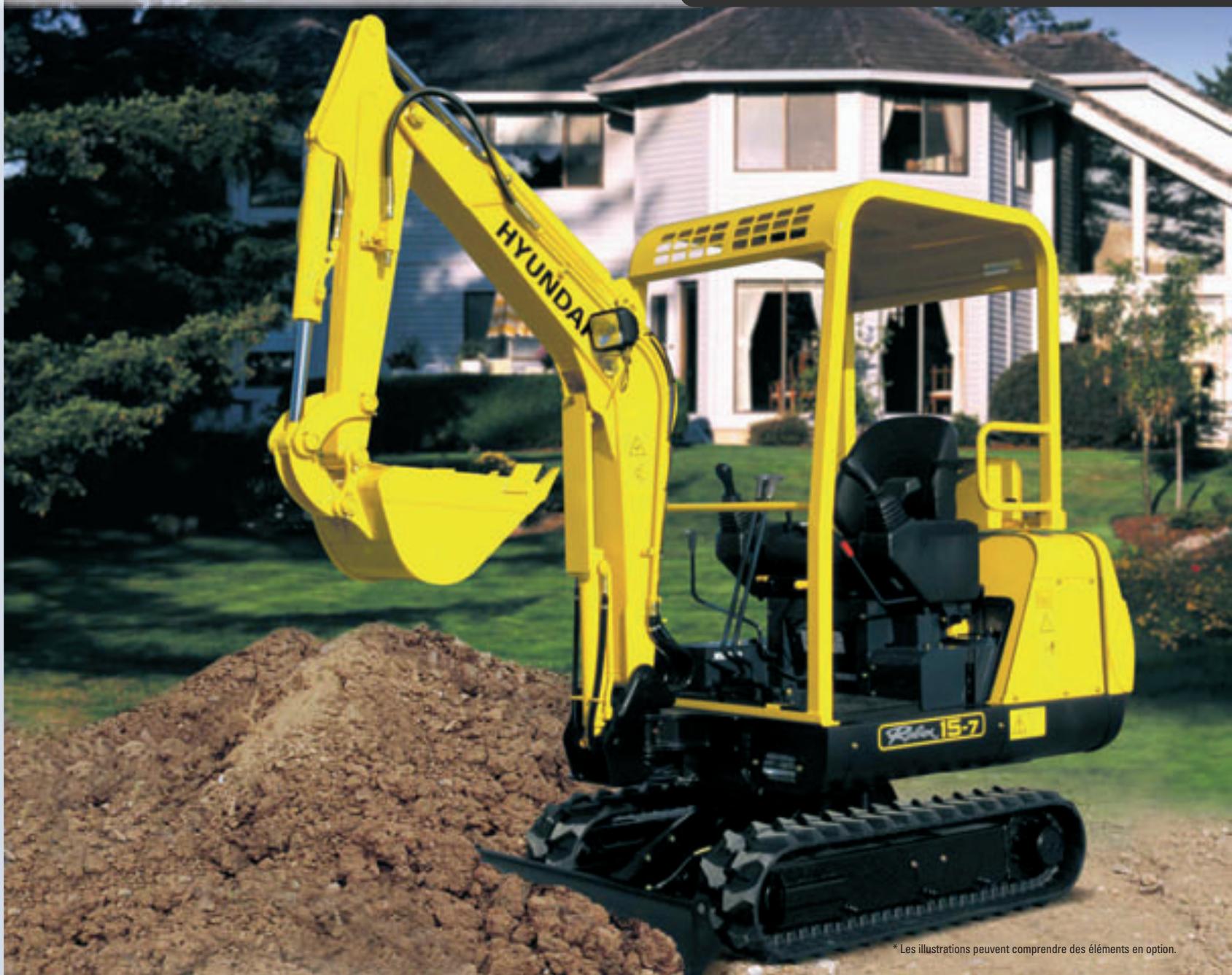

Relax 15-7

Cette nouvelle série de mini-excavateurs offre une combinaison de puissance confirmée et de prestations inégalées.

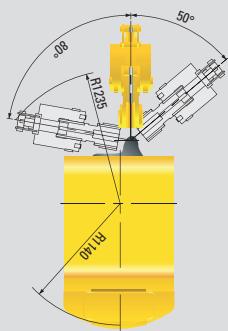

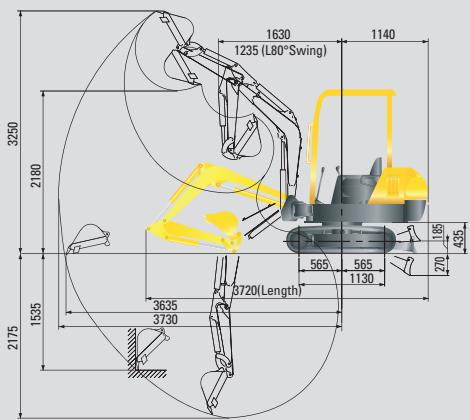

Dimensions et rayon d'action

Specifications

Description			Unité	ROBEX 15-7
POIDS DE L'ENGIN	Structure de protection	※ Patins en caoutchouc	kg (lb)	1.460 (3.220)
		Patins en acier	kg (lb)	1.510 (3.330)
	Cabine	Patins en caoutchouc	kg (lb)	1.570 (3.460)
		Patins en acier	kg (lb)	1.620 (3.570)
GODET STANDARD	Capacité		m² (yd²)	0,04 (0,05)
	Largeur		mm(in)	400 (15,7)
MOTEUR	Fabricant, modèle		-	Mitsubishi, L3E
	Puisance nominale		cv(kW)/t/min	17(12,5) / 2.400
	Cylindrée		cc(cu-in)	952 (58)
RAYON D'ACTION	Profondeur d'attaque max.		mm (ft-in)	2.175 (7'2")
	Profondeur d'attaque verticale max.		mm (ft-in)	1.535 (5'0")
	Hauteur d'attaque max.		mm (ft-in)	3.250 (10'8")
	Hauteur de déversement max.		mm (ft-in)	2.180 (7'2")
	Portée d'attaque max.		mm (ft-in)	3.730 (12'3")
	Rayon de rotation min.	Avant	mm (ft-in)	1.630 (5'4")
		Rotation	mm (ft-in)	1.235 (4'1")
	Rayon à l'arrête		mm (ft-in)	1.140 (3'9")
	Angle de pivotement de la flèche		deg.	Gaughe 80, Droite 50
DIMENSIONS	Longueur hors tout		mm (ft-in)	3.720 (12'2")
	Largeur hors tout		mm (ft-in)	1.000 (3'3")
	Hauteur hors tout		mm (ft-in)	2.260 (7'5")
	Lame (largeur x hauteur)		mm (ft-in)	1.000x240 (3'3"x0'9")

Description			Unité	ROBEX 15-7
PERFORMANCES	Vitesse de translation		km/h (mph)	2,1/3,9(1,3/2,4)
	Vitesse de rotation		t/min	11,5
	Aptitude en côte		deg.(%)	25 (47)
	Force d'attaque max.	Godet	kN/kgf/lbf	14,4/1.470/3.240
		Balancier	kN/kgf/lbf	9,0/920/2.030
	Traction max. barre de tirage		kN/kgf/lbf	12,6/1.290/2.840
CHASSIS INFERIEUR	Pression au sol	Struct. de protection & patins en caoutchuc	kpa(kgf/cm2)	26 (0,27) <3,84>
		Cabine & patins en caoutchuc	<psi>	28 (0,29) <4,12>
	Empattement x voie		mm (ft-in)	1.130x770 (3'8"x2'6")
	Largeur des patins		mm(ft-in)	230(0,8")
	Type de moteur de translation		-	Modèle sabot, à piston
	Système de tension des chenilles		-	Cylindre graisseur
HYDRAULIQUE	Type de pompé hydraulique		-	Engrenage x 3
	Débit d'huile de la pompe		l/min (US gpm)	3x15,7 (3x4,1)
	Débit d'huile du circuit auxiliaire		l/min (US gpm)	31,4 (8,3)
	Pression de réglage de la soupape de sécurité		Mpa(kgf/cm2)<psi>	18,6 (190) <2.700>
CAPACITES	Réserveur d'huile hydraulique		l/Usgal/Ukgal	24/6,3/5,3
	Huile moteur		l/Usgal/Ukgal	3,5/0,9/0,8
	Réserveur de carburant		l/Usgal/Ukgal	20/5,3/4,4
	Eau de refroidissement		l/Usgal/Ukgal	5,6/1,5/1,2
NIVEAU SONORE	Niveau sonore (Lwa/Lpa)		dB	95 / 84

Equipement de série

Accessoires en option

Chenilles en acier Godets

• Long balancier

* Les illustrations peuvent comprendre des éléments en option. Les spécifications et caractéristiques peuvent être modifiées sans avis préalable.
