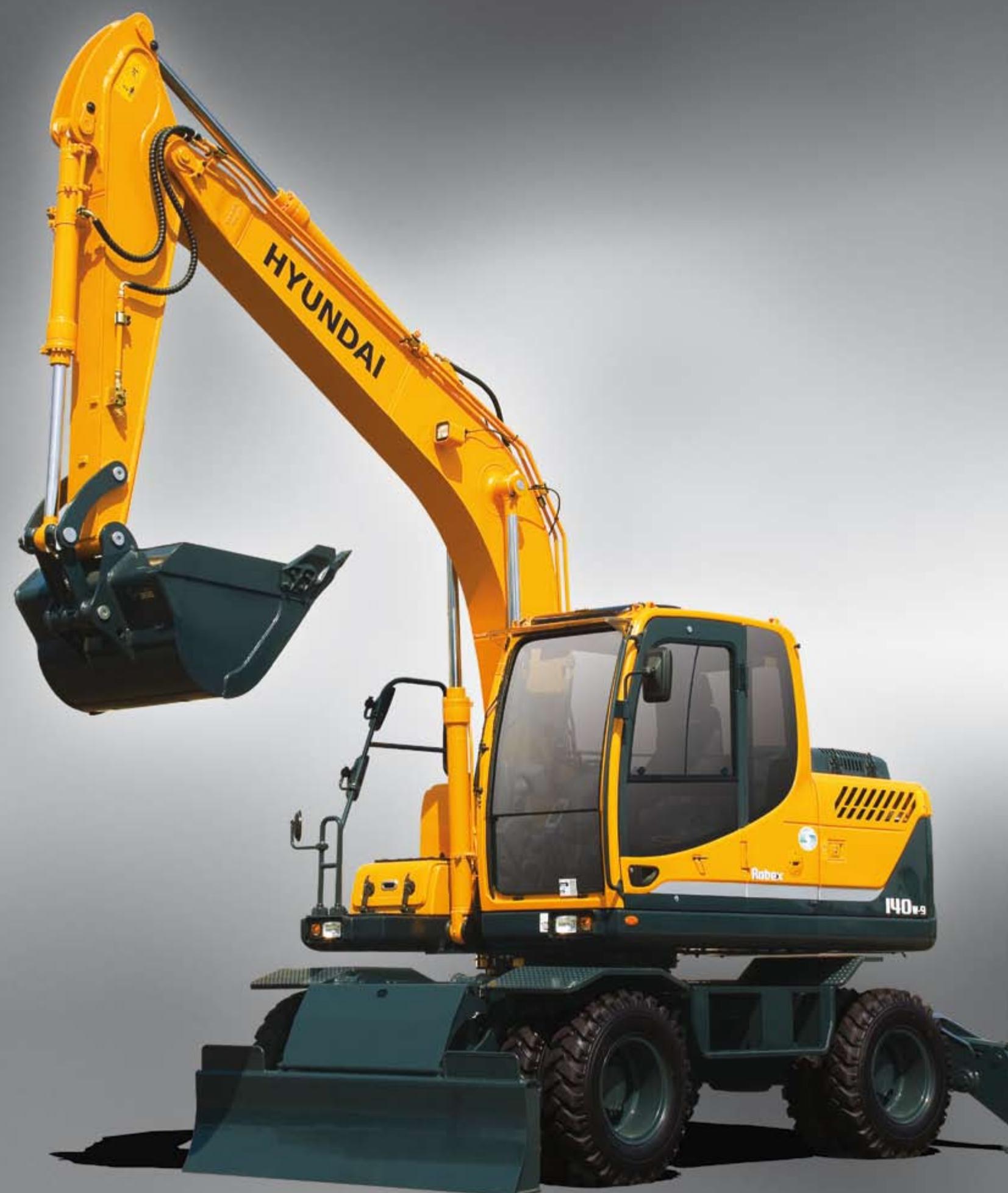

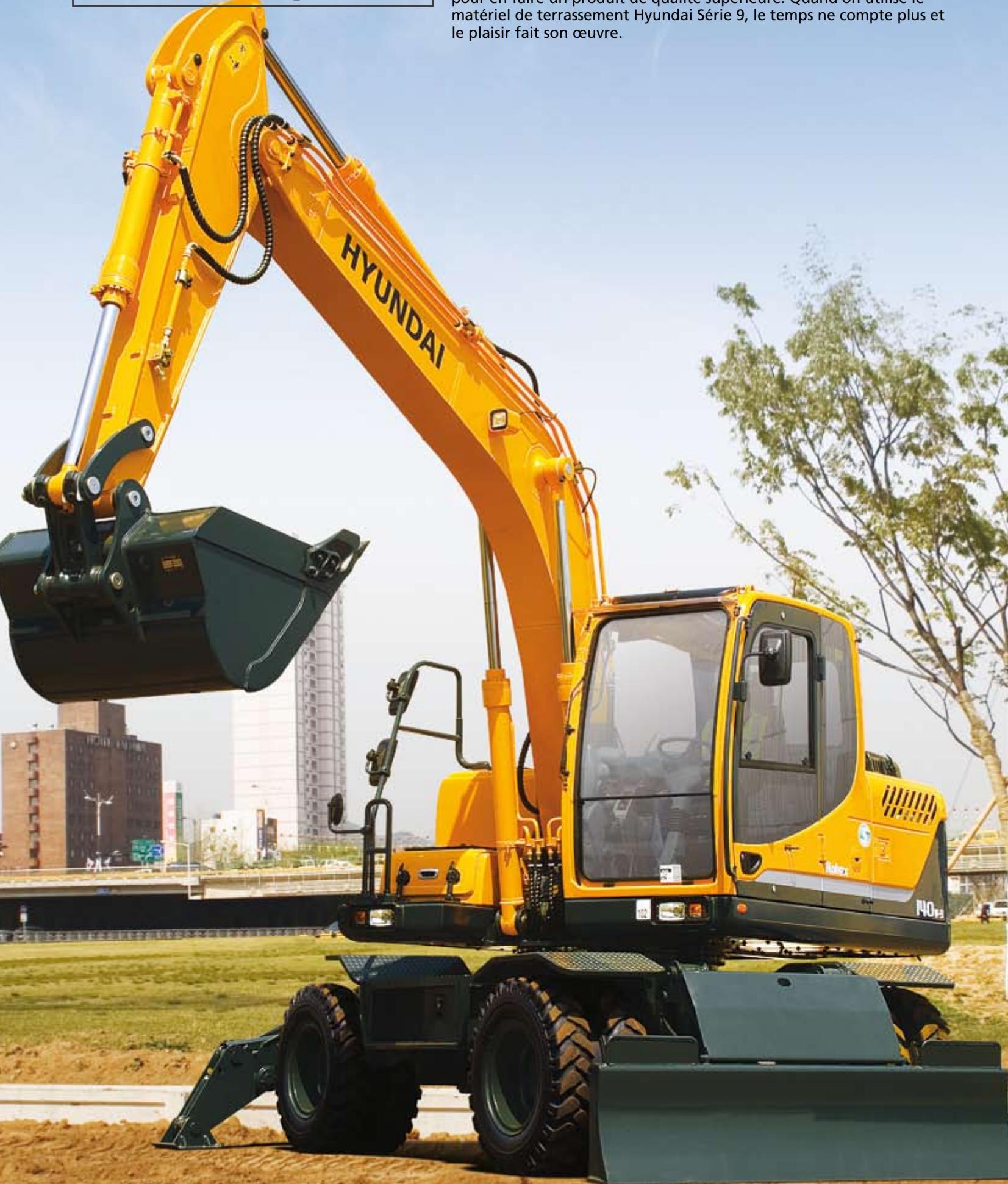

Présentation de la machine Performance générale Châssis renforcé avec transmission par boîte Powershift à deux vitesses. Ligne d’entraînement et essieux lourds. Oscillation de +/- 7 degrés de l’essieu avant avec verrouillage automatique. Freins multi-disques humide immergés. (Avant at Arrière) Frein de stationnement automatique – serrage par ressort, desserrage hydraulique.

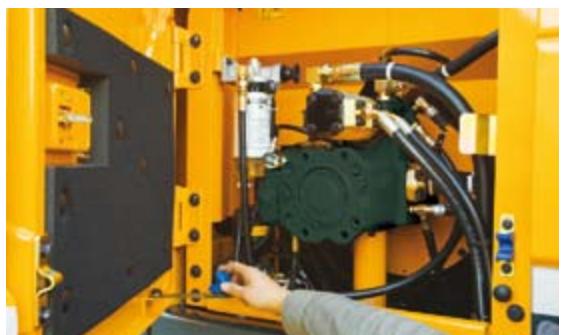

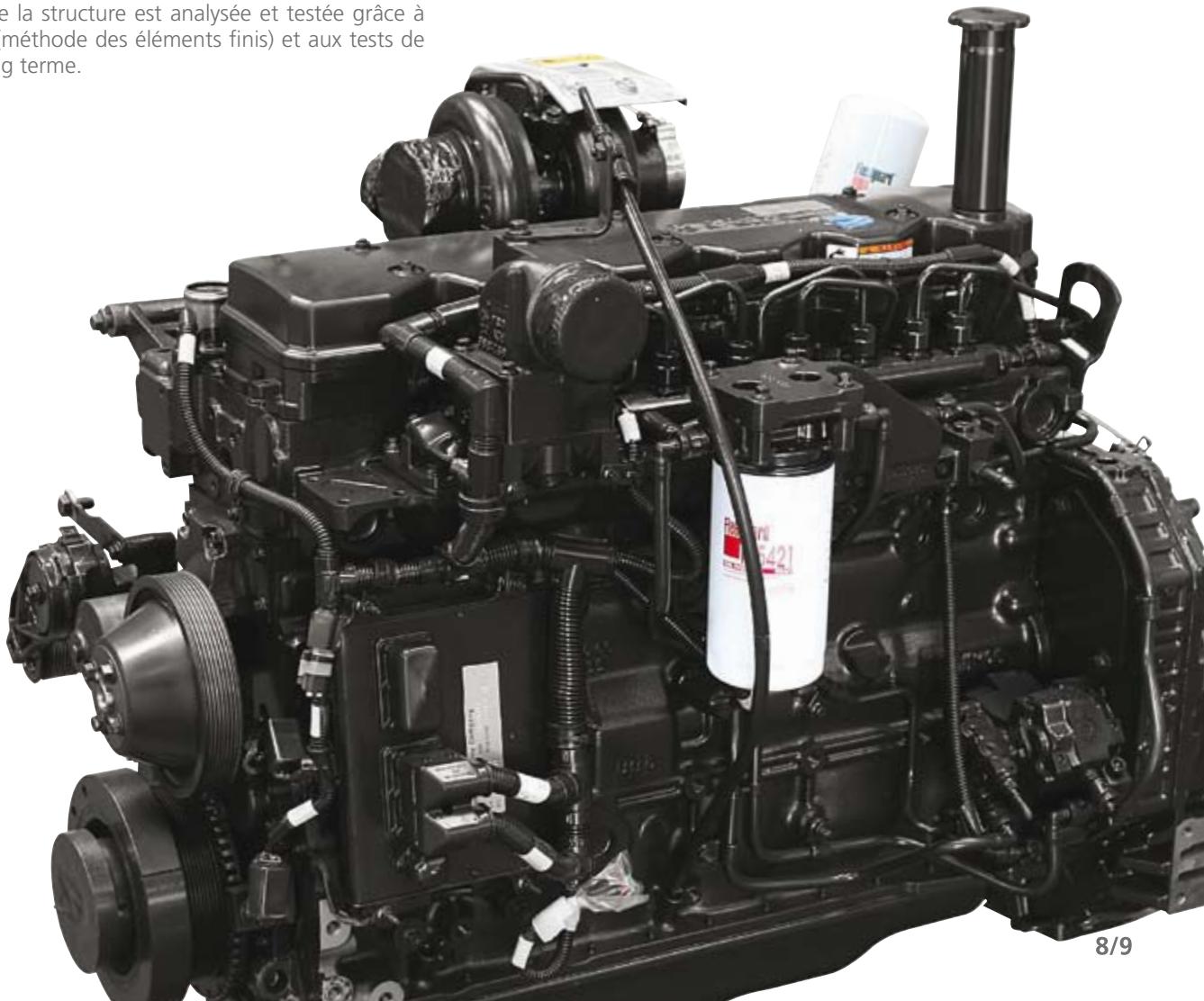

Pompes à piston axial, puissantes et fiables, conçues par Kawasaki. Bloc compact de solénoïdes pour commander les fonctions suivantes : 2 vitesses de translation, augmentation de puissance (Power boost), priorité à la flèche, verrouillage de sécurité, (commande intégrée de) régénération du débit du balancier, (commande de la soupape du circuit logique de rotation). Filtres à carburant, à huile moteur de vidange facilement accessibles.
Colonne de direction intelligente permettant des réglages adaptés aux préférences de vos opérateurs (réglage en profondeur sur 60 mm, inclinaison à 30°).

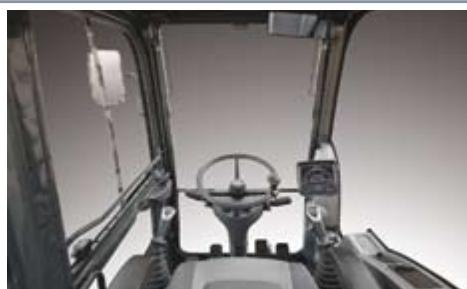

Visibilité améliorée Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent (pour la visibilité et la ventilation). Plus grande fenêtre à droite pour améliorer la visibilité coté chenille ( la flèche.) Toutes les vitres sont fabriquées en verre de sécurité. Pare-soleil à enrouleur pour le confort de l’opérateur / Montants de pare-brise amincis pour une meilleure vision de l’opérateur.

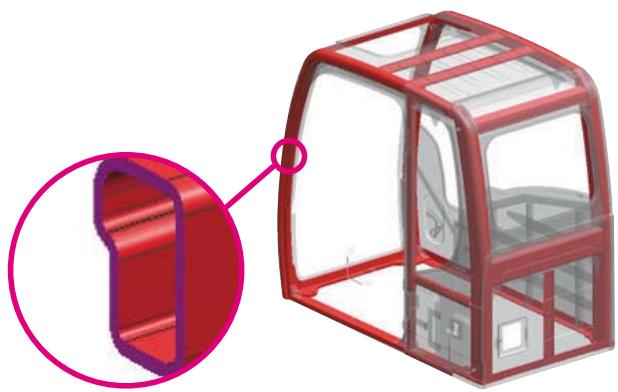

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l’opérateur, une meilleure protection et une durabilité améliorée. Nouveau système de pare-brise doté d’une assistance à ressort.

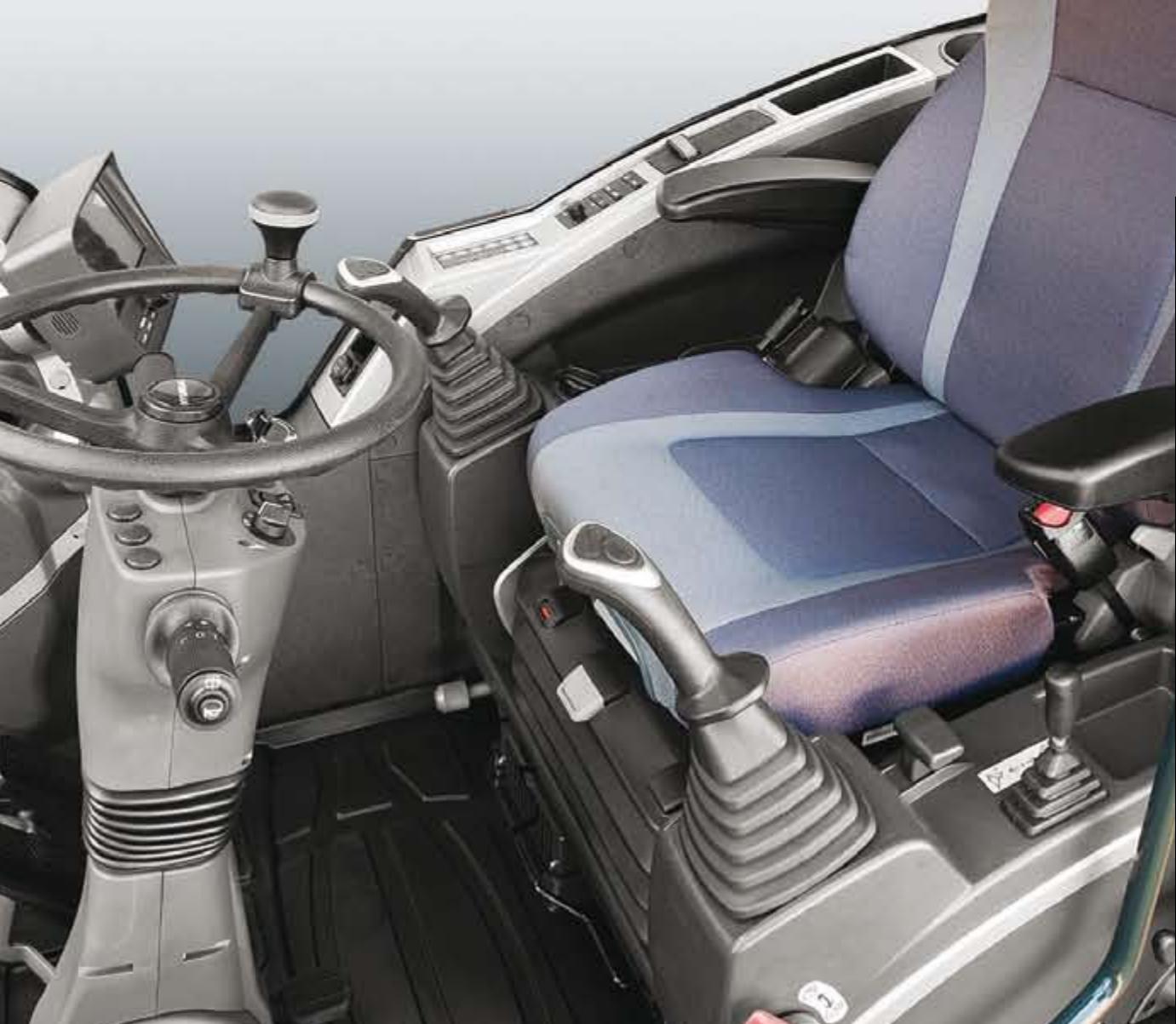

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l’utilisation des accessoires. Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option. Nouvelles consoles de leviers de commande – réglables en hauteur Accoudoirs réglables – pour un confort optimal
Nouvel écran d’affichage LCD couleurs avec jauges numériques pour la température de l’huile hydraulique, la température du liquide de refroidissement et le niveau de carburant. Un commutateur ergonomique facilite le réglage de votre machine et le contrôle des diagnostics. Une nouvelle caméra de recul est intégrée au module d’écran. 3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur ou Pince béton, Mode utilisateur permettant de mémoriser les préférences des opérateurs. Caractéristiques d’auto-diagnostic avancées avec accès à distance via le système Hi-Mate. Débit mono-pompe ou bi-pompe additionnable pour l’ajout d’accessoires en option, sélectionnable depuis le module d’écran / Système antivol avec encodage par mot de passe. La vitesse de la flèche et la régénération du balancier peuvent être adaptées proportionnellement au départ du module d’écran. Augmentation automatique de la puissance en mode Puissance – activable via le module d’écran. Climatisation et chauffage avec commande automatique de la température ambiante. Le système Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivi de ses performances, de vérifier sa localisation et d’accéder à distance à des informations diagnostiques grâce à une simple connexion internet.
L’opérateur qui configure sa machine en fonction de ses besoins prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l’opérateur pour ce qui a trait au confort, à la facilité d’emploi et à la maniabilité. Fort de son écran d’affichage d’environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.
La spacieuse cabine, de conception ergonomique, garantit un faible niveau sonore et une meilleure visibilité. Une attention particulière a été prêtée à la création d’un habitacle clair, ouvert et pratique offrant une excellente visibilité dans toutes les directions. Cet environnement parfaitement équilibré pour l’opérateur met ce dernier en position idéale pour travailler en toute sécurité.
La position et la hauteur du siège et de la console peuvent être modifiées en parallèle ou indépendamment l’une de l’autre. Les fonctions améliorées de réglage du volant (en profondeur et en inclinaison) assurent à l’opérateur une plus grande facilité d’accès et un meilleur confort. Un système de climatisation entièrement automatisé et de grande capacité permet de maintenir une température constante.

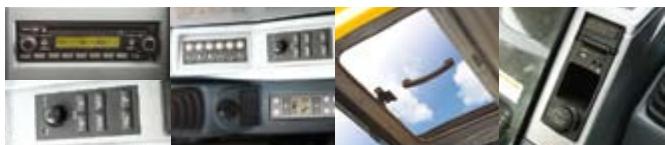

Le travail est en soi une source de stress suffisante pour que l’environnement où vous l’exécutez n’y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d’espace et un siège confortable pour minimiser le stress de l’opérateur. Un puissant système de climatisation garantit à ce dernier le maintien de la température ambiante de son choix. Un système audio de pointe, comportant un lecteur CD, une radio AM/FM stéréo et une fonction de lecture MP3, assorties d’une télécommande, a été installé pour vous permettre d’écouter vos musiques favorites. L’opérateur peut même téléphoner tout en travaillant grâce à la fonction mainslibres du téléphone.

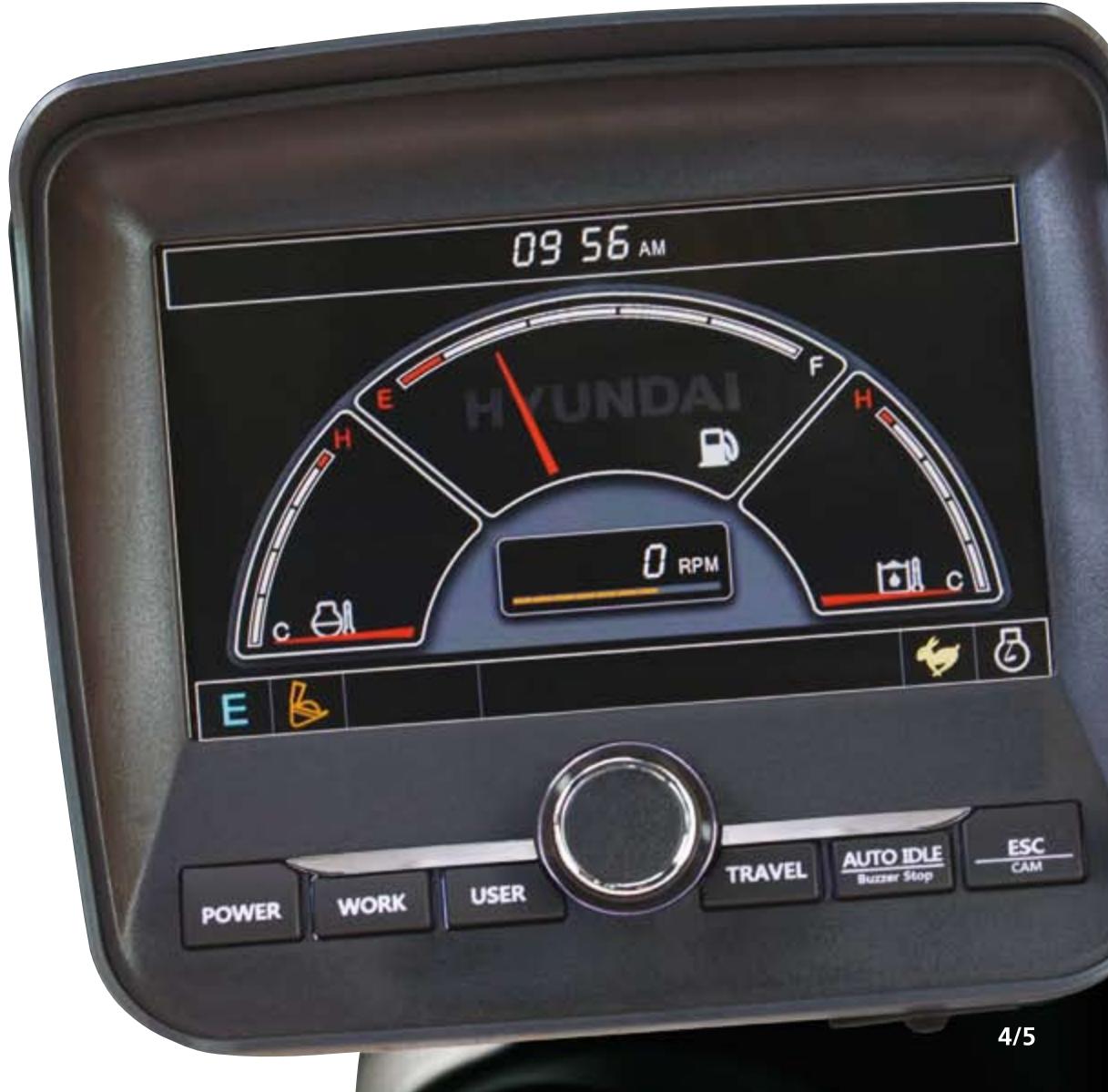

Le module d’affichage avancé, son écran LCD couleur de d’environ 18 centimètres et son commutateur ergonomique permettent à l’opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le sélecteur de mode de puissance et de travail, les auto-diagnostics, la caméra de recul en option, les listes de contrôle pour l’entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions vidéo pour accroître la multifonctionnalité de la machine et renforcer la productivité de l’opérateur.
L’opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manœuvres précises et rapides en combinant un circuit hydraulique plus souple, une plus grande visibilité panoramique et une réduction du stress. Le nouveau système hydraulique Négative allie une technologie de pointe et une réactivité supérieure.
Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les meilleurs prestations tout en réduisant la consommation de carburant. Le dispositif de décélération automatique et l’augmentation de puissance font également partie des caractéristiques supplémentaires du système. L’écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l’huile hydraulique ainsi que les codes d’erreur (courants) grâce à son système d’auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en sélectionnant le mode de puissance et les accessoires en option via l’activation d’un bouton.
économie de carburant. Le mode Économie assure un débit et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l’efficacité de la consommation et la maniabilité de l’engin.

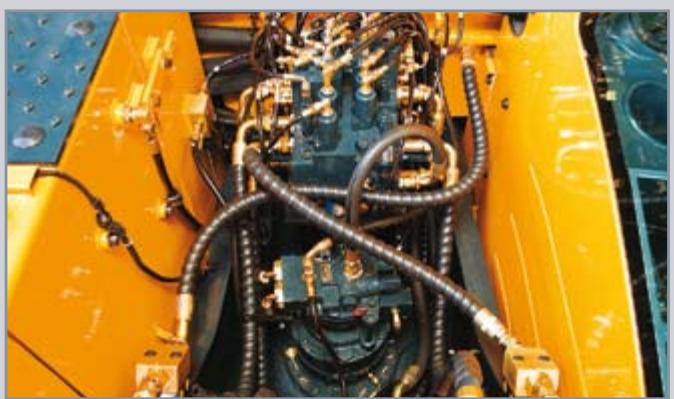

Pour optimiser la précision de ses machines, Hyundai a redessiné le système hydraulique de façon à offrir à l’opérateur une maniabilité ultrasensible et une manœuvrabilité de tout premier plan. Les électro proportionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un débit plus précis nécessitant moins d’efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable, les commandes de pilotage ultra-sensibles et les pédipulateurs donnent à n’importe quel opérateur la sensation de travailler en souplesse. Les propriétés améliorées de cet engin comprennent la régénération du débit du bras et de la flèche, un bloc distributeur de haute technologie et un dispositif novateur de priorité automatique accordée à la flèche ou à la rotation pour assurer les meilleures performances possibles, quelle que soit l’application.
Cette fonction intelligente adapte l’équilibre idéal du débit hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO (de pointe) contrôle les opérations hydrauliques et ajuste l’équilibre pour maximiser la performance et la productivité.

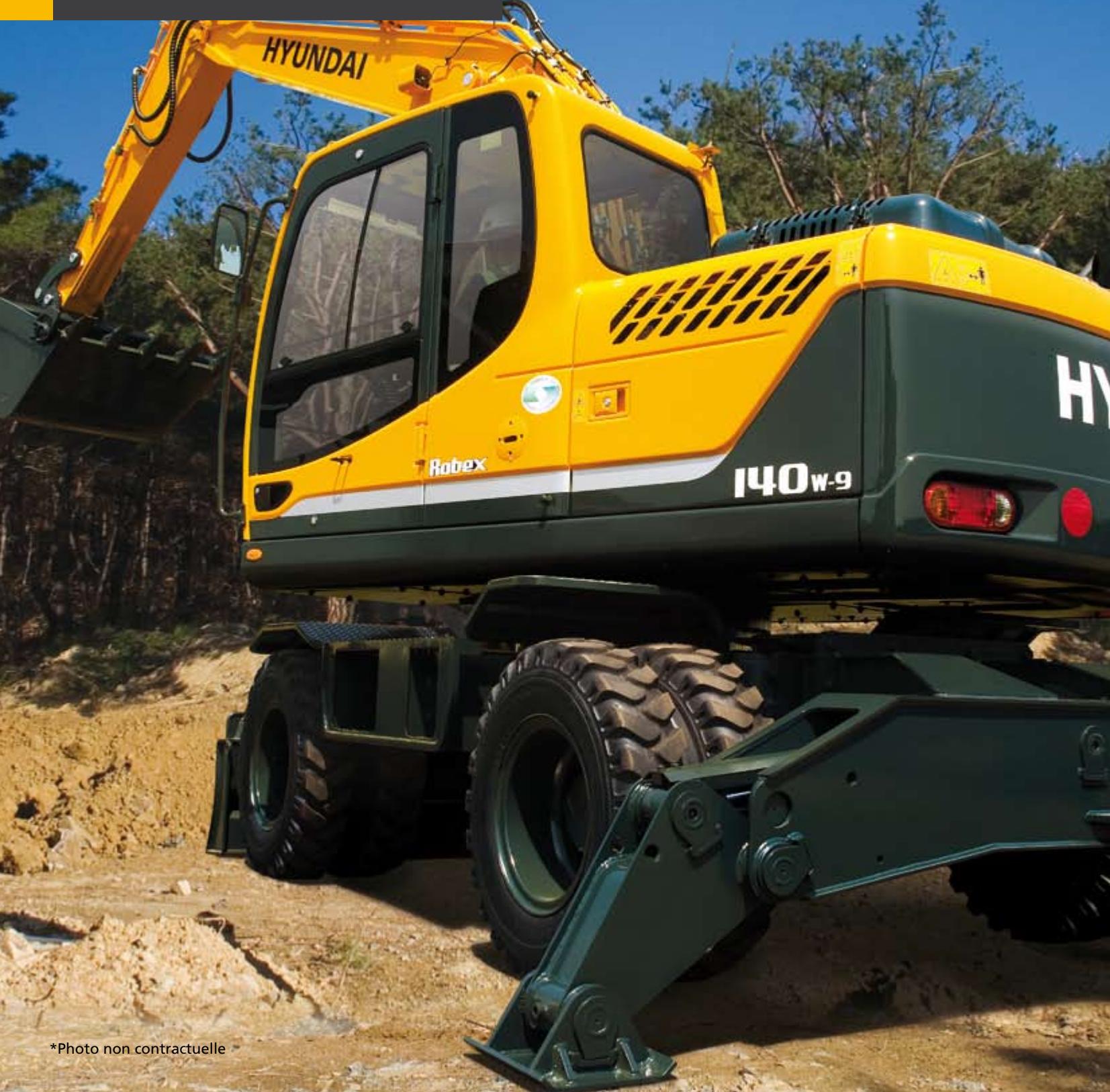

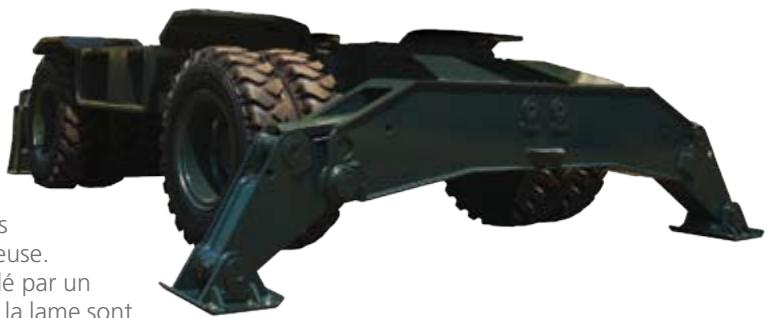

La R140W-9 peut être dotée de quatre stabilisateurs indépendants ou de deux stabilisateurs indépendants et d’une lame niveleuse. Chaque stabilisateur, de même que la lame niveleuse, est contrôlé par un commutateur ainsi que par le levier de lame. Les stabilisateurs et la lame sont équipés de protections de cylindre pour une plus grande sécurité.
Un système automatique de régulation de la vitesse de croisière facilite la circulation sur longues distances à vitesse fixe. Un dispositif automatique de verrouillage du chassis peut être activé pour améliorer la stabilité et la sécurité des opérations. Un système de translation au ralenti améliore la manœuvrabilité et la finesse du contrôle. Une pédale de translation en marche avant/arrière, disponible en option, permet à l’opérateur de choisir d’utiliser la pédale de circulation lors de manœuvres en mode Travail tout en se servant de la commande au levier en cas de déplacement en mode circulation.

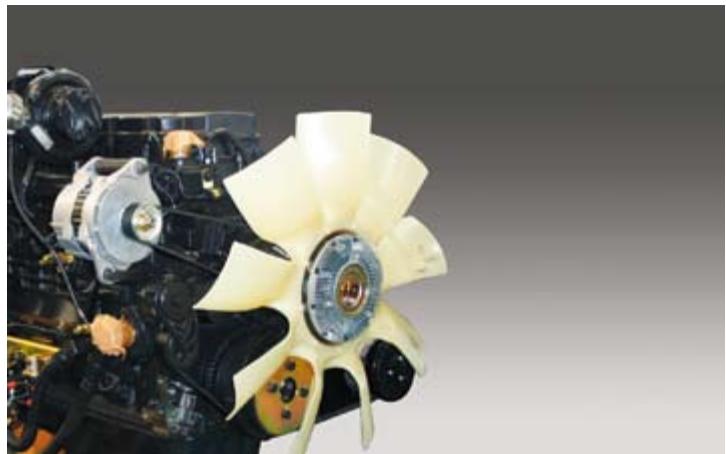

Consommation de carburant Les pelles hydrauliques de la série 9 ont été développées pour en faire plus avec moins de carburant. Les innovations qu’elles intègrent, comme l’embrayage de ventilateur à vitesse variable, le dispositif de prévention des surcharges, le système automatique de décélération en trois paliers et le nouveau mode Économie aident à économiser le carburant et à réduire l’impact sur l’environnement.
Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d’assistance-produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d’accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

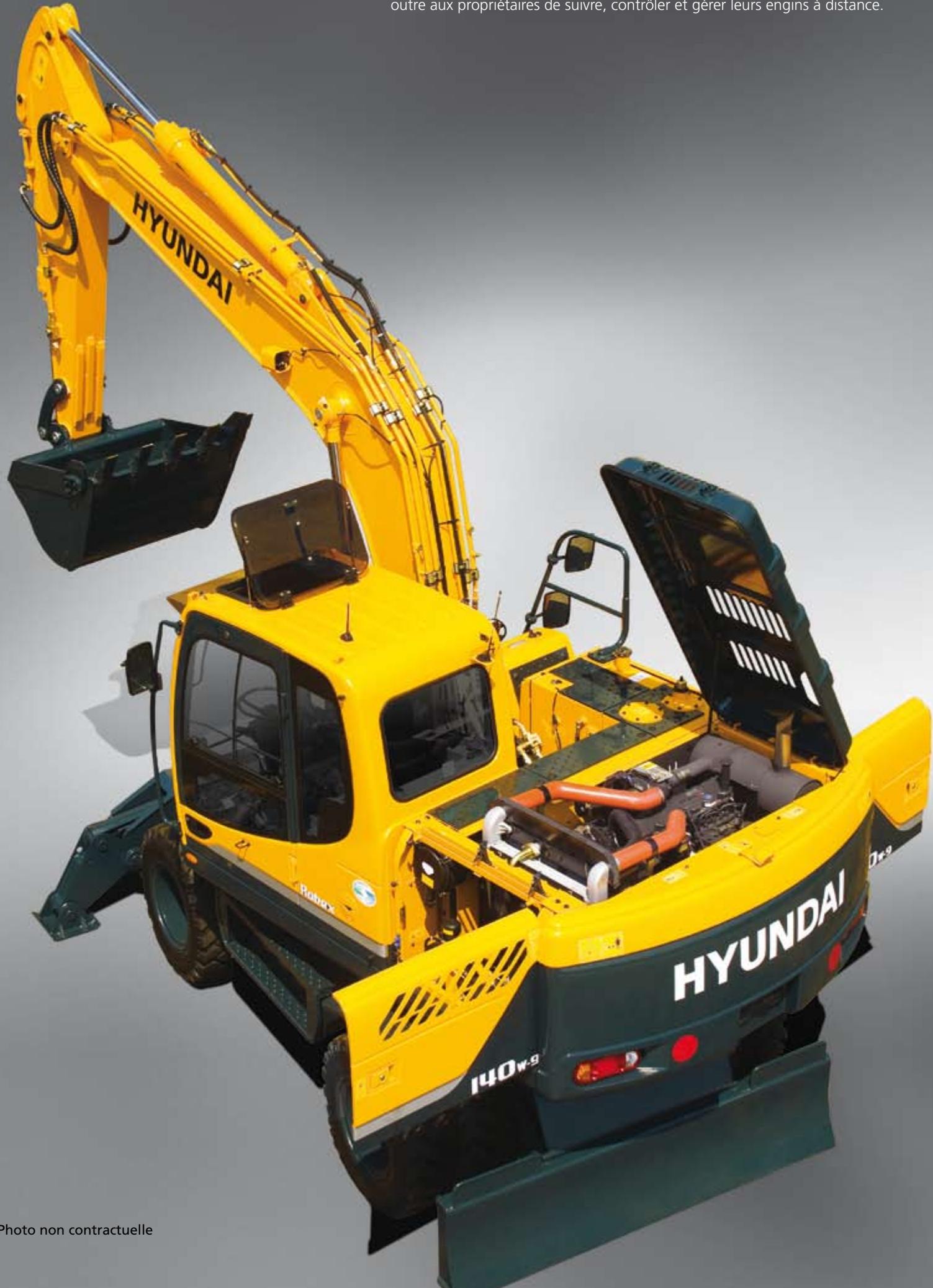

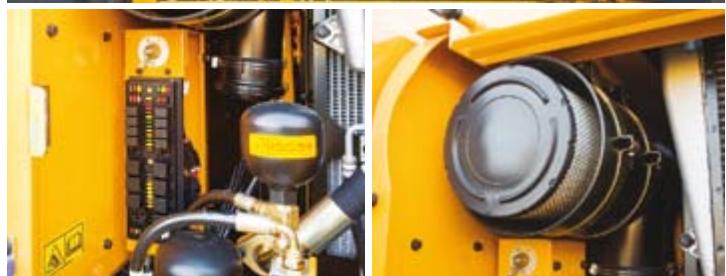

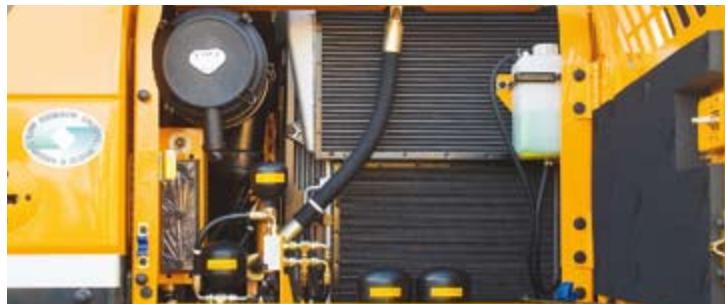

Grâce à la facilité d’accès, (depuis le sol) les filtres, les différents points de graissage, fusibles, ainsi qu’aux éléments informatiques de la machine, le tout combiné à l’ouverture grand angle des compartiments, l’entretien des pelles hydrauliques de la série 9 est un véritable plaisir pour les techniciens.

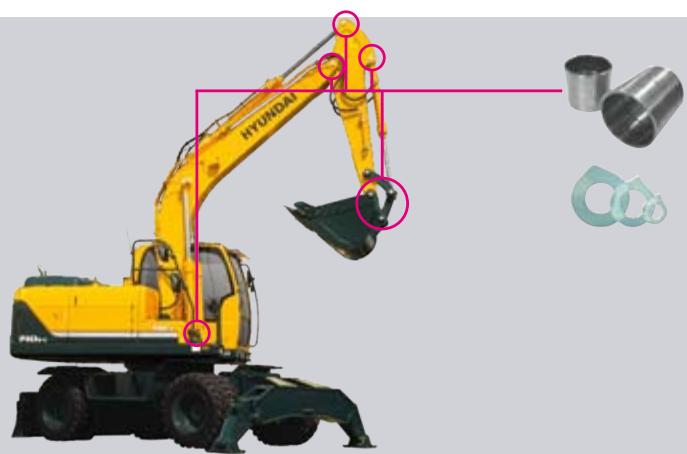

De nouvelles bagues longues durées ont été conçues pour allonger les intervalles de lubrification (250 heures). Les cales d’épaisseur en polymère résistant à l’usure réduisent les nuisances sonores et l’usure des bagues. Les filtres hydrauliques longues durées servent jusqu’à 1000 heures et la nouvelle huile hydraulique longue durée ne doit être remplacée qu’une fois toutes les 5000 heures.
Système de pompe à capteur transversal et économisant le carburant
L’essieu avant à flottement est supporté par une broche centrale pour effectuer une oscillation. Il peut être bloqué par des cylindres de blocage de l’oscillation. L’essieu arrière est fixé sur le châssis inférieur. Pneus
(gauche): rotation et balancier, (droite): flèche et godet avec signal avertisseur (ISO)

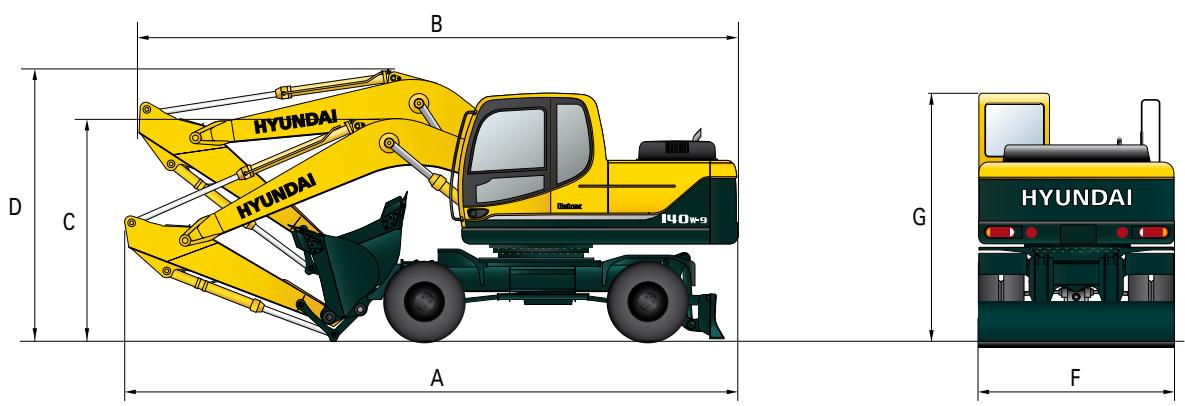

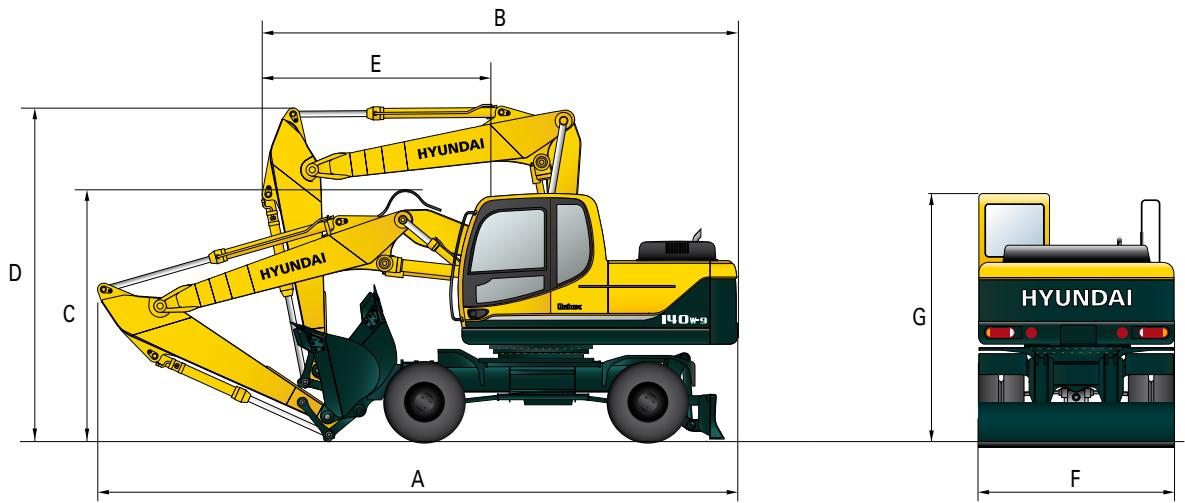

2,1 m (6’ 11”), godet rétro-arrière de 0,58 m3 (0.76 yd3) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l’équipement standard.
Structure supérieure Godet de finition de talus
D’application pour des matériaux d’une densité 1100 kg/m3 (1,850 lb/yd3) ou moins

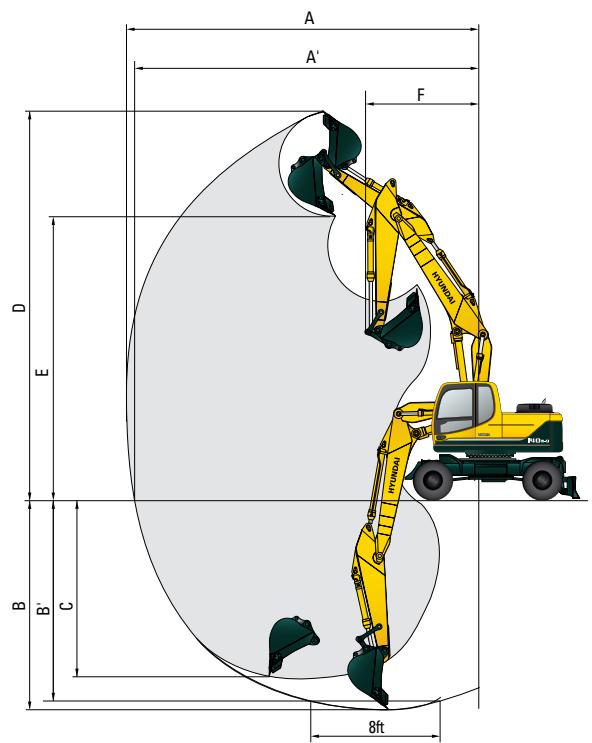

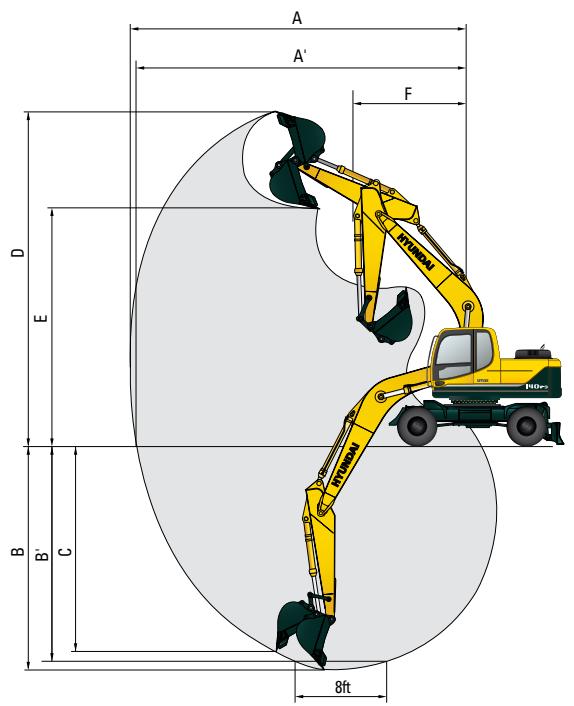

Flèches de 4,6 m et 4,9 m et des balanciers de 1,9 m; 2,1 m; 2,5 m et 3,0 m sont disponibles.
Flèche Lecteur CD/MP3 avec entrée AUX Système de téléphone mains libres avec chargeur USB Pare-soleil Système d’optimisation de puissance assistée par ordinateur (nouveau CAPO) 3 modes de puissance, 3 modes de travail, mode utilisateur Système de décélération automatique et de décélération par bouton-poussoir Système de préchauffage automatique Système de prévention de surchauffe Commande automatique de la climatisation Climatiseur/chauffage Dégivrage Système d’auto-diagnostic Aide au démarrage (chauffage de grille d’air) par temps froid Pupitre de contrôle centralisé Affichage LCD Régime moteur ou compteur kilométrique Horloge Compteurs - Jauge de carburant - Jauge de température du liquide de refroidissement du moteur - Jaune de température de l’huile hydraulique Témoins d’avertissement - Avertissement moteur - Surcharge - Erreur de communication - Charge de la batterie - Bouchage du filtre à air Indicateurs - Puissance max. - Basse vitesse/Haute vitesse - Réchauffeur à carburant Système d’inclinaison de la boîte-console Deux phares de travail avant Signal sonore électrique Batteries (2 x 12V x 100 AH) Interrupteur principal de batterie (Écran de)Radiateur amovible pour le nettoyage Frein de rotation automatique Réservoir amovible Préfiltre à carburant avec réchauffeur à carburant Système antichute de la flèche Système antichute du balancier Contrepoids (1800 kg; 3,970 lb) Accumulateur pour l’abaissement de l’équipement de travail Transducteur électrique Châssis surbaissé sous capot Embrayage de ventilateur (humide) Lame arrière (550 mm X 2500 mm) Clapet de sécurité pour le vérin de la flèche, avec dispositif d’avertissement en cas de surcharge Clapet de sécurité Balancier Kit de tuyauterie à simple effet (marteau, etc.) Kit de tuyauterie à double effet (benne preneuse, etc.) Attache rapide Prise électrique 12 volts (convertisseur 24V CC > 12V CC) Grille de protection avant de la cabine Éclairage de la cabine Casquette avant Train de roulement Stabilisateurs arrière Lame niveleuse arrière et stabilisateurs avant Stabilisateurs arrière et avant Stabilisateurs arrière et lame niveleuse avant Protection supplémentaire du bas de caisse Trousse à outils Combinaison de travail pour l’opérateur Caméra de recul Siège Suspension pneumatique réglable Siège chauffant à suspension pneumatique réglable Siège chauffant à suspension mécanique
