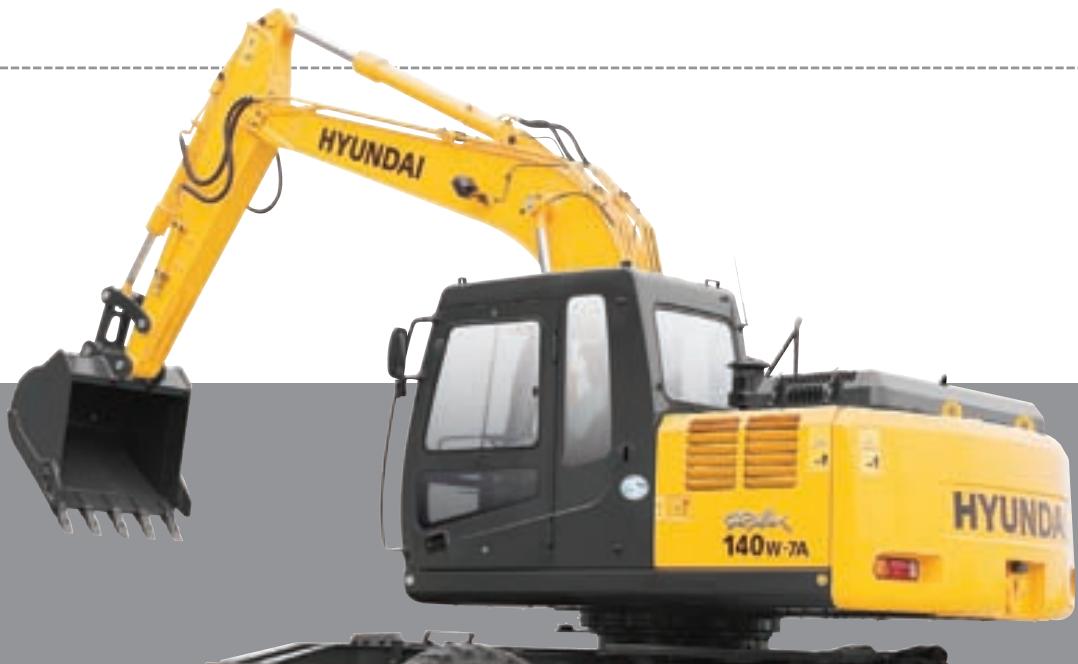

R140W-7A - Mini pelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle sur pneus
Marque	HYUNDAI
Modèle	R140W-7A
Moteur	Mitsubishi D04FD-TAA, 4 cylindres diesel turbo, 89 kW (119 CV) à 2000 tr/min
Cylindrée	4249 cm³
Poids en ordre de marche	Environ 13 500 kg (avec flèche mono, lame niveleuse arrière)

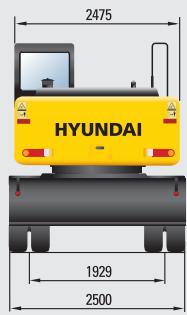

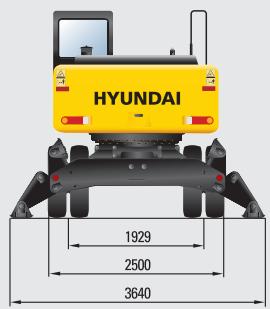

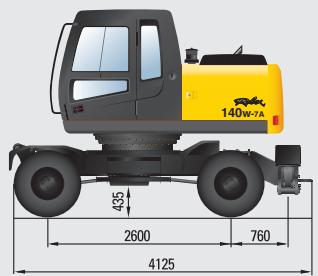

Dimensions (L x l x H)	7740 x 2500 x 3140 mm (transport, flèche mono, balancier 2,1 m)
Capacité du réservoir de carburant	270 L
Système hydraulique	Deux pompes à piston à cylindrée variable, débit max 2x130 L/min
Pression hydraulique (travail)	32,4 MPa (4690 psi)
Force d'excavation du godet (SAE)	83,4 kN (91 kN en surpuissance)
Force d'excavation du bras (SAE)	74,5 kN (81,3 kN en surpuissance) avec balancier 1,9 m
Vitesse de translation	8 km/h (1ère), 31 km/h (2ème)
Rayon de braquage min.	6300 mm
Système de direction	Articulé, hydraulique sur roues avant
Capacité de levage max.	Environ 8890 kg (avant, flèche mono, balancier 1,9 m au niveau du sol)
Climatisation	5000 kcal/h (équipement standard)
Système de sécurité	Cabine FOPS/FOG, vitres de sécurité, alarme de translation, sortie de secours par vitre arrière
Entretien	Accès facile via capot ouvrant, filtres centralisés, séparateur d'eau et pré-filtre carburant

FOIRE AUX QUESTIONS - R140W-7A HYUNDAI

Quel type d'huile moteur utiliser pour la Hyundai R140W-7A ?

Utilisez une huile moteur diesel de qualité conforme aux spécifications de Hyundai. La capacité du carter est d'environ 18,5 L. Consultez le manuel pour la viscosité recommandée selon la température.

Comment activer le système d'augmentation de puissance ?

Appuyez sur le bouton de renforcement de puissance sur la console. Le système augmente temporairement la puissance d'attaque d'environ 10% pour les travaux durs (roche, terre dure).

Quelle est la capacité maximale de levage de la R140W-7A ?

La capacité de levage varie selon la configuration. Par exemple, avec flèche mono 4,6 m et balancier 1,9 m, au niveau du sol, la capacité avant est d'environ 8890 kg (charge hydraulique limitée). Voir les tableaux de capacités de levage.

Comment entretenir le système hydraulique ?

Vérifiez régulièrement le niveau d'huile hydraulique (réservoir de 124 L). Remplacez le filtre hydraulique selon le calendrier d'entretien. Utilisez uniquement de l'huile hydraulique recommandée par Hyundai.

Que faire si le moteur surchauffe ?

Le système automatique réduit le régime moteur si la température du liquide de refroidissement est trop élevée. Arrêtez la machine, laissez refroidir, vérifiez le niveau de liquide de refroidissement et le radiateur.

Comment utiliser la fonction de décélération automatique ?

Si les commandes ne sont pas utilisées pendant 4 secondes, le moteur passe automatiquement à 1000 tr/min pour économiser le carburant. Reprenez les commandes pour revenir au régime normal.

Quels sont les modes de travail disponibles ?

Le système CAPO propose 2 modes de puissance (H: élevée, S: standard), 3 modes de travail (travaux durs, généraux, marteau) et 2 modes utilisateur (M: puissance max, U: mémorisation préférences).

Comment réaliser un diagnostic des problèmes ?

Le système d'auto-diagnostic affiche des codes d'erreur sur l'écran LCD du panneau combiné. Jusqu'à 48 types d'erreurs peuvent être identifiés, facilitant le dépannage.

Quel type de pneus utiliser sur la R140W-7A ?

Pneus doubles 9.00-20-14 PR (avec chambre à air) en standard, ou en option pneus massifs 9.00-20 doubles.

Comment assurer la sécurité lors de l'utilisation ?

Portez toujours la ceinture de sécurité, utilisez le levier de sécurité pour verrouiller les commandes, activez l'alarme de translation, ne dépassez pas les capacités de levage, et assurez-vous que les stabilisateurs sont déployés.

MODE D'EMPLOI R140W-7A HYUNDAI

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Relax140W-7A

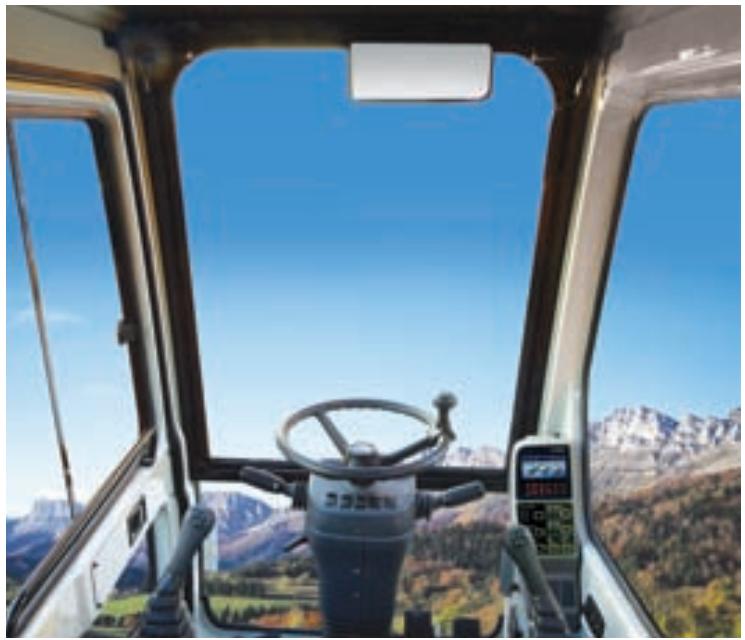

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

• La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un début d'air supplémentaire dans la cabine. Le pare-brise et les vitres latérales coulissantes améliorent la ventilation.
• Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail confortable

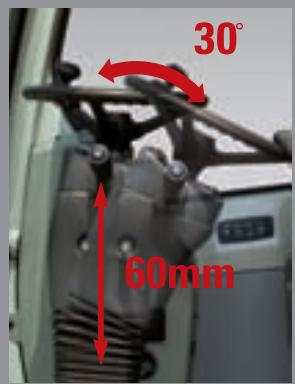

• Les leviers de commande et le siège sont régulables pour offrir un confort maximal à l'opérateur.
• Le siège est entièrement régulable pour une position de travail optimale, réduisant la fatigue de l'opérateur.

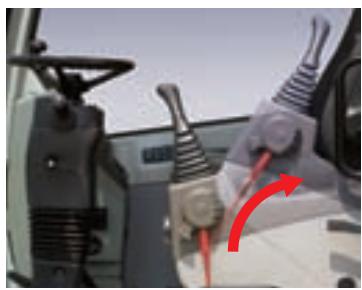

• Les consoles coulissant vers l'avant et s'arrêtent pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

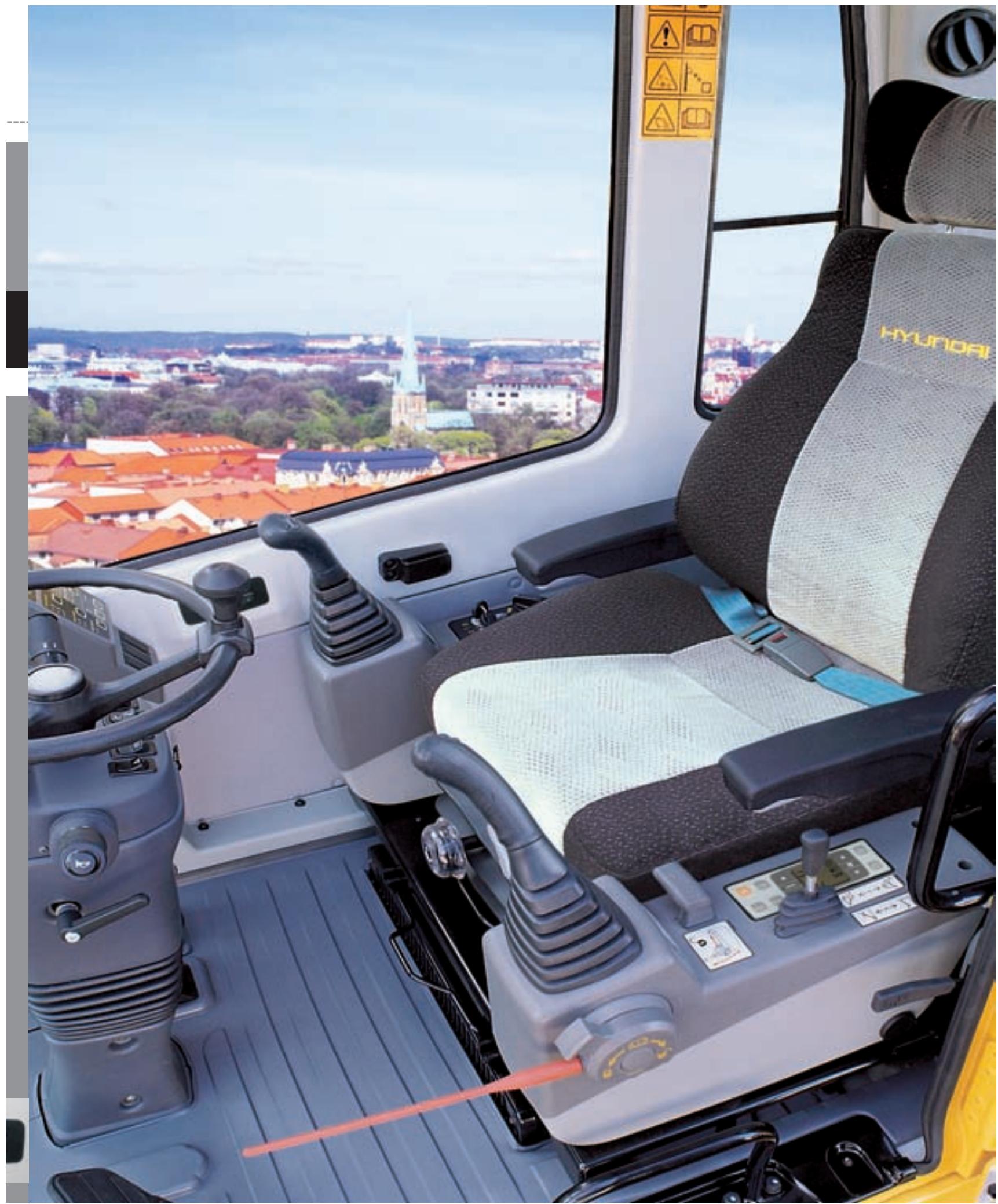

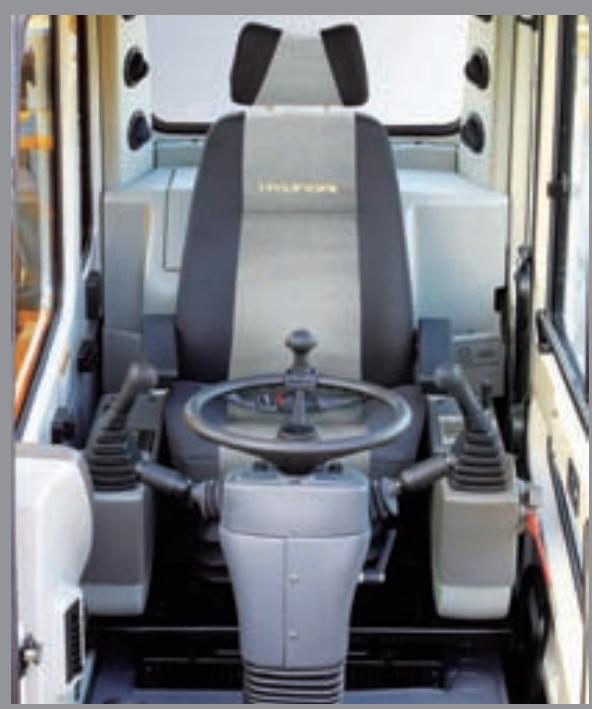

Conception très silencieuse

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur.
• Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.
• Un compartiment moteur utilisant un isolant phonique particulièrement efficace, réduit également les bruits.

1 Cabine spacieuse et comfortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et contact de régime moteur de type molette

Commande Radio CD

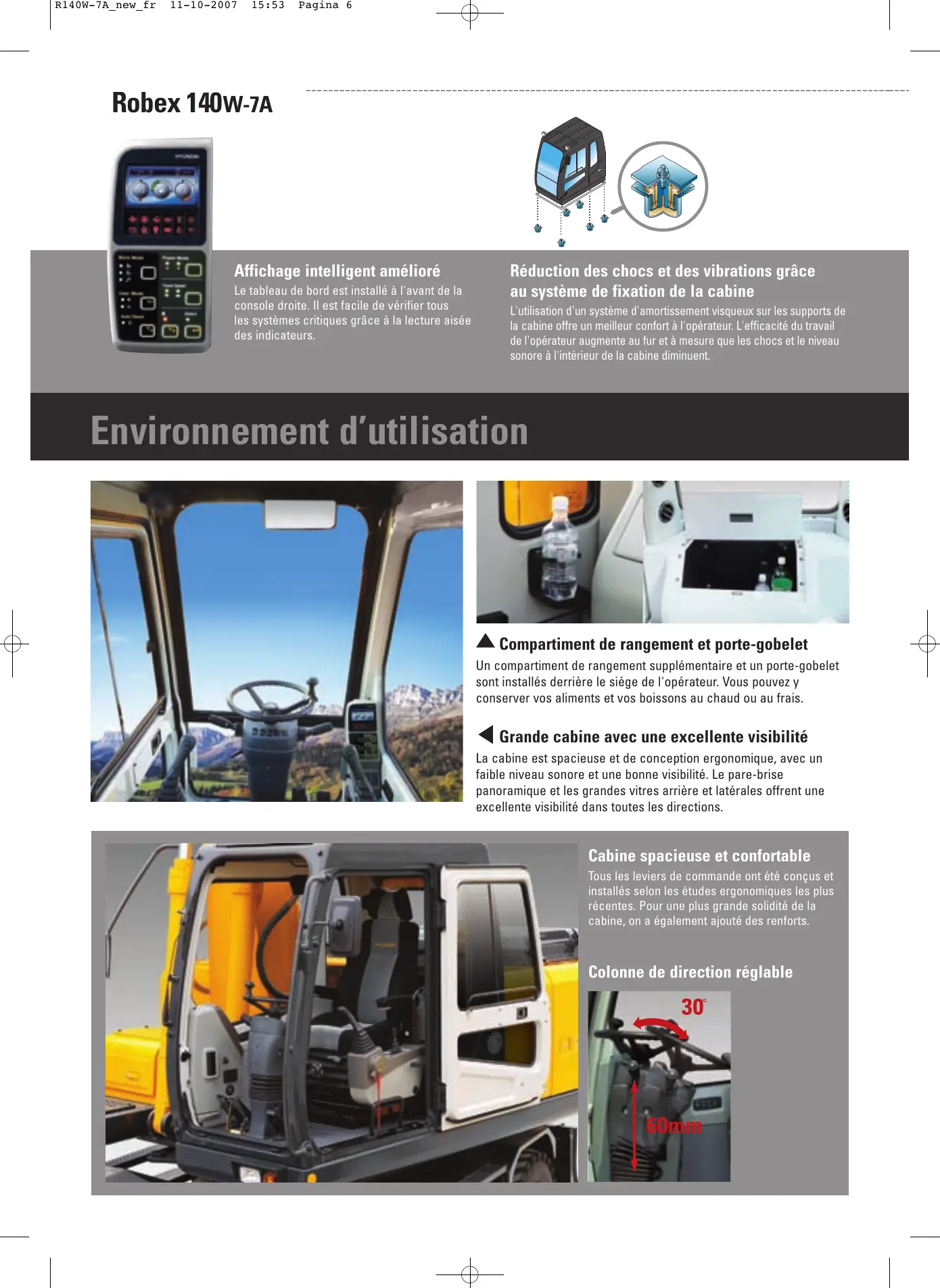

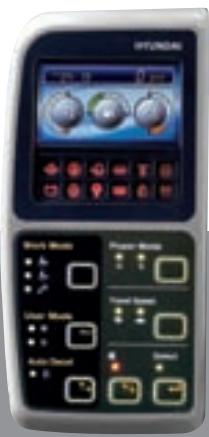

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

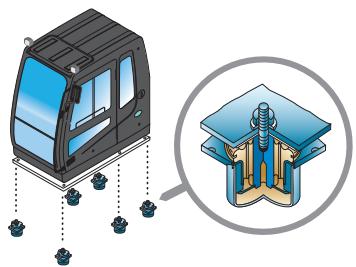

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur les supports de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmente au fur et à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

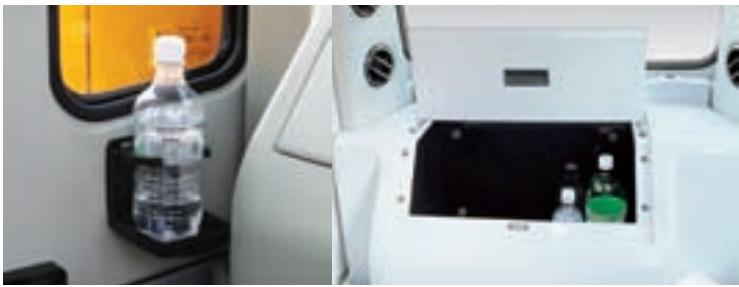

Compartiment de rangement et porte-gobelet

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

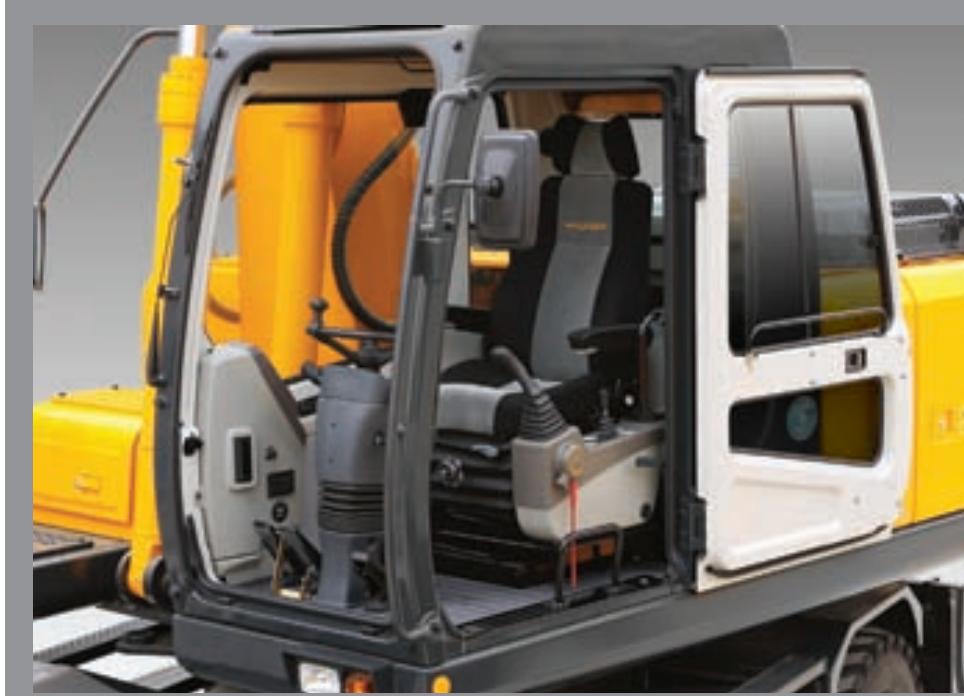

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

Cabine spacieuse et confortable

Tous les leviers de commande ont été conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

Manettes très sensibles et accès aisé

Les nouvelles manettes permettant une commande précise ont été équipées de 4 interrupteurs.

• Augmentation de puissance
• Bouton-poussoir de déclaration
• Option (2)
• Klaxon
• Option (3)

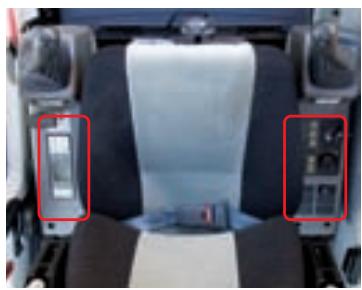

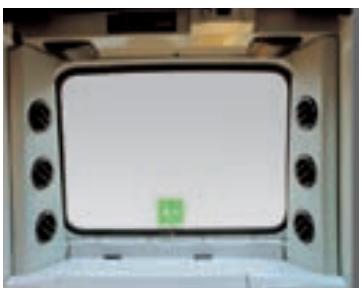

Tableaux de commandes d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la voie arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

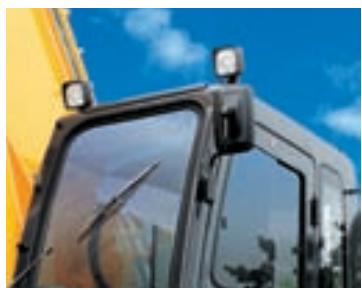

Essuie-glace relevable et projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les métres conditions de travail dans un environnement agréable

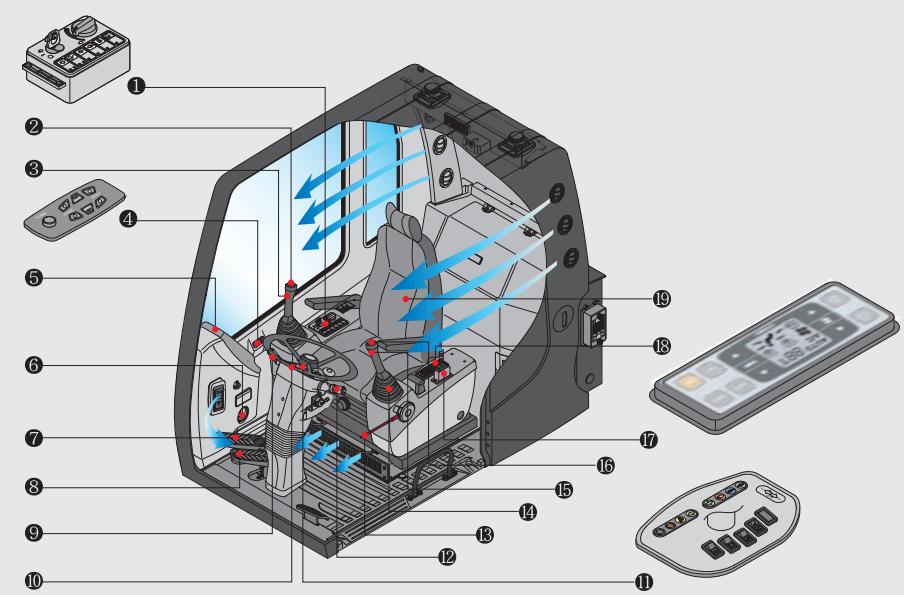

1 Panneau d'interrupteurs (droit) Bouton de l'avertisseur sonore Bouton en option (commande du marteau) 4 Télécommande radio 5 Panneau de commande centralisé 6 Compteur horaire Pédale d'accélération 6 Pédale de frein 9 Interrupteur multifonctions (droit) 10 Volant 11 Panneau d'interrupteurs (avant) 12 Interrupteur multifonctions (gauche) 13 Levier de sécurité 14 Levier de commande de manette 15 Bouton de renforcement de puissance 16 Bouton de décélération à simple contact 17 Levier de commande de la lame nivelatrice 13 Climatisation et commande de chauffage 19 Siège à suspension entièrement ajustable

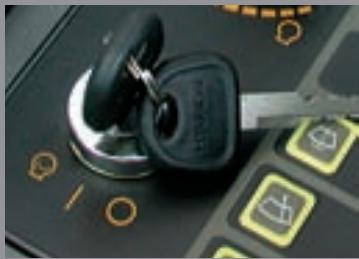

Prévention de surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour refroidir le moteur.

Système anti-redémarrage

Le nouveau système protège le démarrage contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utile lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

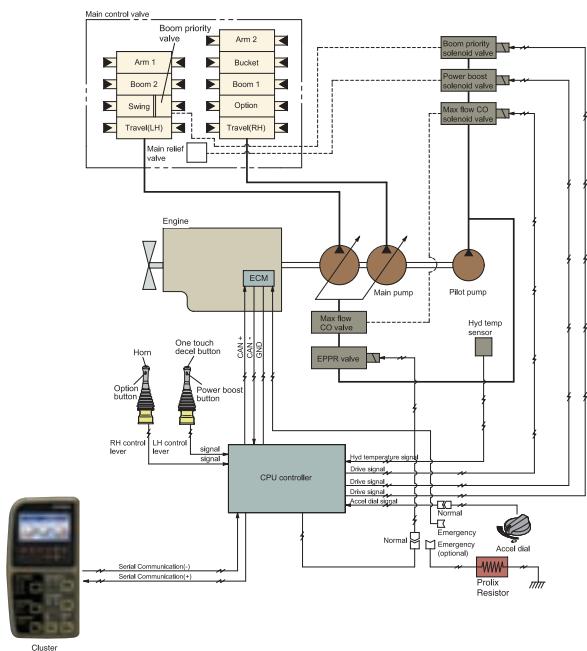

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization : optimisation de puissance assistée par ordinateur) avancé maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour assurent de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décélération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

1 Mode puissance

Mode H: puissance élevée

Mode S: puissance standard

2 Mode de travail

: Travaux durs

Travaux généraux

: Marteau

3 Mode utilisateur

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance

de l'utilisateur

Système de déclaration automatique

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de

réduire le régime du moteur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit maximal

Pour des commandes précises et des travaux de finition, le système de coupure de débit max. réduit le débit de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'Écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournissent à l'opérateur l'état exact de cette machine. Cet instrument permet de d'accélérer le diagnostic en cas de panne de la machine.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décelération, le dispositif de contrôle CPU contrôle l'actionneur d'accélération pour réduire le régime du moteur à 850 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décelération, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre : Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation : Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et de la maîtrise de translation à l'aide de dispositif de réduction des chocs.

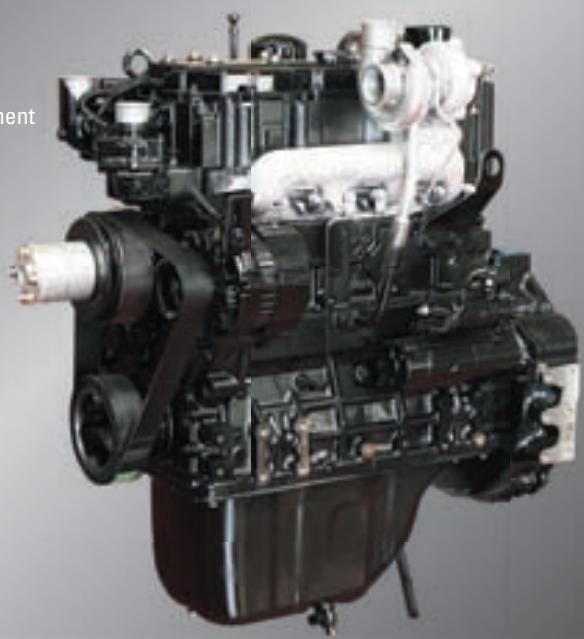

Moteur mitsubishi d04fd-taa

Le moteur quatre cylindres à turbocompresseur et refroidissement de l'air est conçu pour assurer puissance, fiabilité et économie.

Ce moteur est conforme aux normes d'émission EPA Tier III et EU Stage IIIA.

Une fiabilité à toute épreuve

Si vous avez un travail dur à faire, il vous faut la puissance, la précision et la flexibilité des moteurs Mitsubishi D04FD-TAA. Ils se distinguent par des améliorations importantes qui rendent chaque pièce de l'équipement plus efficace, plus intelligent, plus silencieux et plus résistant.

Le système de carburant à injection commune haute pression permet au moteur de réaliser des performances avec une torsion plus haute et une réaction effective du moteur à chaque rotation, sans compromettre les économies en carburant.

Le moteur Mitsubishi D04FD-TAA a été conçu sur la base des moteurs de la série Mitsubishi SK qui a été couronnée de succès à maintes reprises.

Ces moteurs combinent des commandes électroniques complètes à des performances d'une grande fiabilité, comme vous l'attendriez d'une des plus réussies et durables conceptions de moteur.

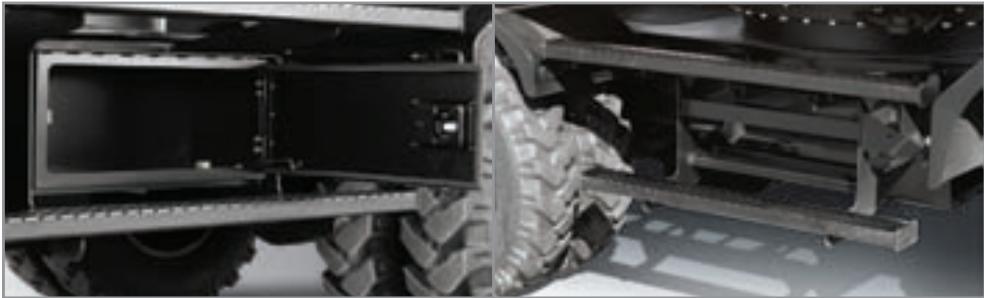

Grande boîte à outils et points d'ancrage sûrs

Points d'ancrage antidérapants et grande boîte à outils pour une meilleure sécurité et une plus grande facilité.

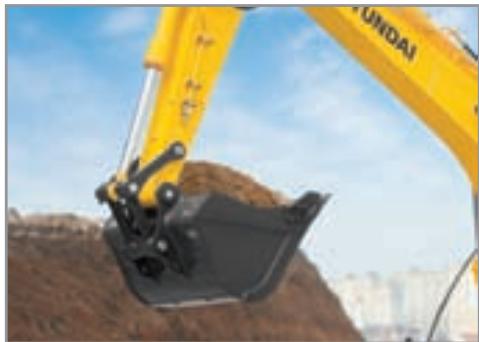

Godet articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

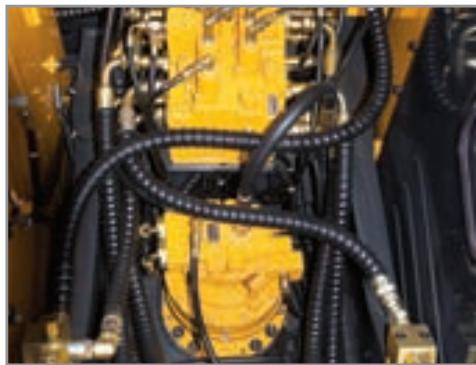

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

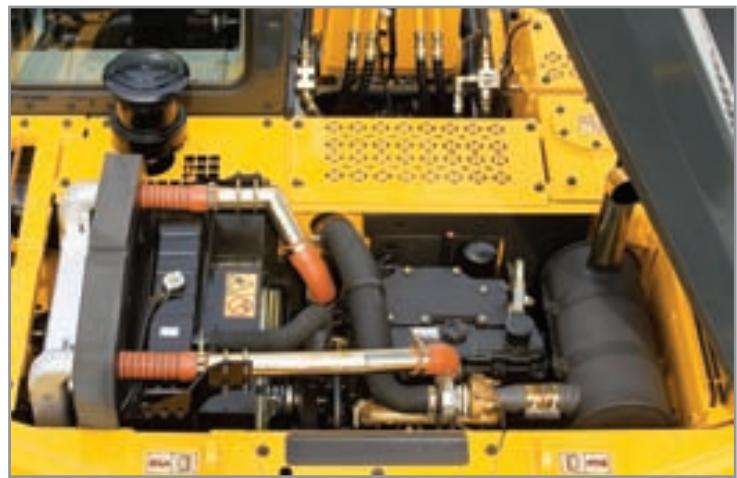

Capot latéral à ouverture gauche et droite

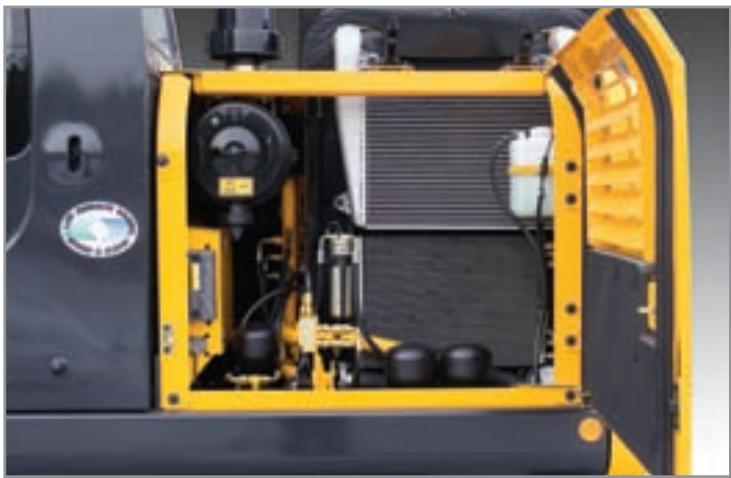

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

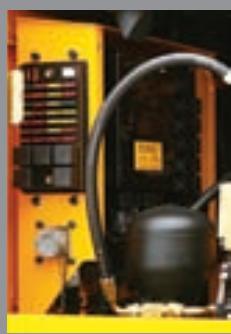

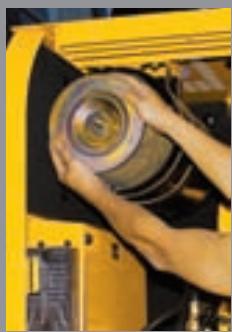

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

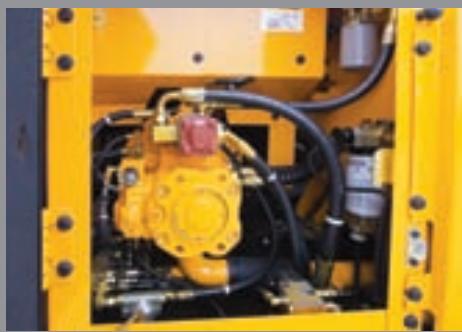

Boîtier de commande électrique et filtré à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

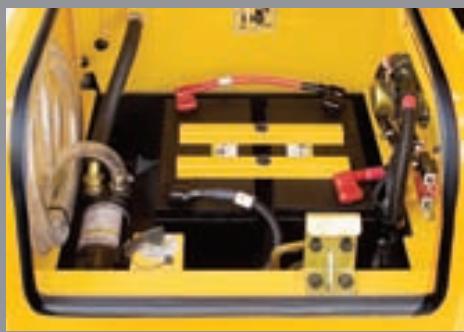

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

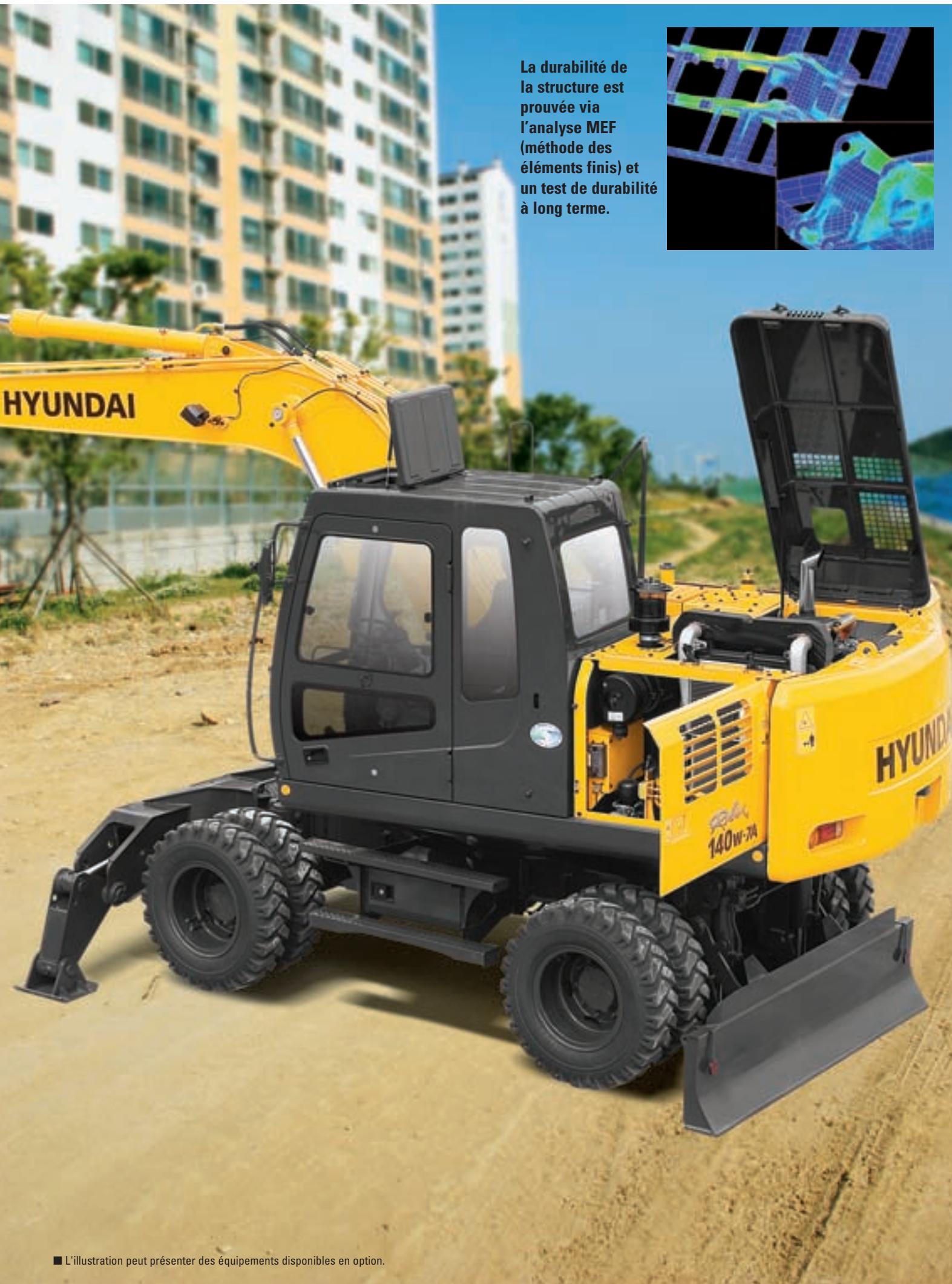

Grand coffre à outils constitue un espace de rangement supplémentaire

Moteur

Modèle			Mitsubishi D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur et refroidi par air, faibles émissions
Puisance nominale au volant	SAE	J1995 (brute)	89 kW (119 CV) / 2000 tpm
		J1349 (nette)	78 kW (105 CV) / 2000 tpm
	DIN	6271/1 (brute)	89 kW (121 CV) / 2000 tpm
		6271/1 (nette)	79 kW (106 CV) / 2000 tpm
Couple max.			454 Nm à 1700 tpm
Alésage x course			102 x 130 mm (4.5" x 5.3")
Cylindrée			4249 cc (259.3 in³)
Batteries			2 x 12 V x 100 AH
Démarreur			24 V - 5,0 kw
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Débit max.	2x130 €/min
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompè à captein transversal et économiqueisant le carburant

Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique

Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4690 psi)
Translation	32,4 MPa (4690 psi)
Augmentation de puissance (fliche, balancer, goitre)	35,3 MPa (5120 psi)
Circuit de rotation	23,5 MPa (3410 psi)
Circuit de commande	3,5 MPa (570 psi)
Soupape de service	Installé

Entraînements et freins

Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche : 2 – 105 x 75 x 1075 mm
	Balancier : 1 – 115 x 80 x 1188 mm
	Godet : 1 – 100 x 70 x 855 mm
	Lame nivèleuse : 2 – 100 x 65 x 236 mm
	Stabilisateur : 2 – 110 x 75 x 475 mm
	Flèche articulée : 2 – 105 x 75 x 975 mm
	Vérin de réglage (flèche) : 1 – 145 x 90 x 613 mm

Transmission hydrostatique sur 4 roues. La transmission à engrenages hélicoïdaux avec engrènement constant assure deux vitesses de translation en marche avant et arrière.

Force de traction max. barre de tirage		85 kN (18,740 lbf)
Vitesse de translation	1ière (avant) / (arrière)	8,0 (5.0)
	2ième (avant) / (arrière)	31 km/h
Aptitude en côte		35° (70 %)

Frein de stationnement : Double freins indépendants, frein à pleine puissance hydraulique sur les essieux avant et arrière. - Frein humide à disques multiples, à actionnement hydraulique et déclenchement par dessort. - La transmission est verrouillée automatiquement en position neutre pour stationnement.

Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement aisé et sans fatigue.

Commands

Controle pilote	Deux manettes avec un levier de sécurité (Gauge): rotation et balancier, (droite): flèche et godet (ISO)
Translation et direction	Electrique, molette d'accélérateur
Feux	Deux peux installés sur la flèche, un sous la batterie

Essieux et roues

L'essieu avant à flottement complet est supporté par une broche centrale pour effectuer une oscillation. Il peut être bloqué par des cylindres de blocage de l'oscillation. L'essieu arrêté est fixé sur le chassis inférieur.

Pneu 9.00-20-14 PR double (avec chambre à air) (en option) 9.00-20, double (massif)

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque (type à broche de verrouillage)
Vitesse de rotation	12,4 mph

Système de direction

Le système de direction type assistrol, à actionnement hydraulique agit sur les roues avant via les vérins de direction.

Rayon de braquage min. 6300 mm

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)		litre	Gallon américain	Gallon brannique
Réservoir de carburant		270,0	71.3	59.4
Liquide de refroidissement du moteur		22	5.8	4.8
Carter huile moteur		18,5	4.9	4.1
Système de rotation		2,5	0.7	0.55
Essieu	(avant)	10,2	2.7	2.2
	(arrière)	10,8	2.9	2.4
Circuit hydraulique (réservoir y compris)		210,0	55.5	46.2
Réservoir hydraulique		124,0	32.8	27.3

Train de roulement

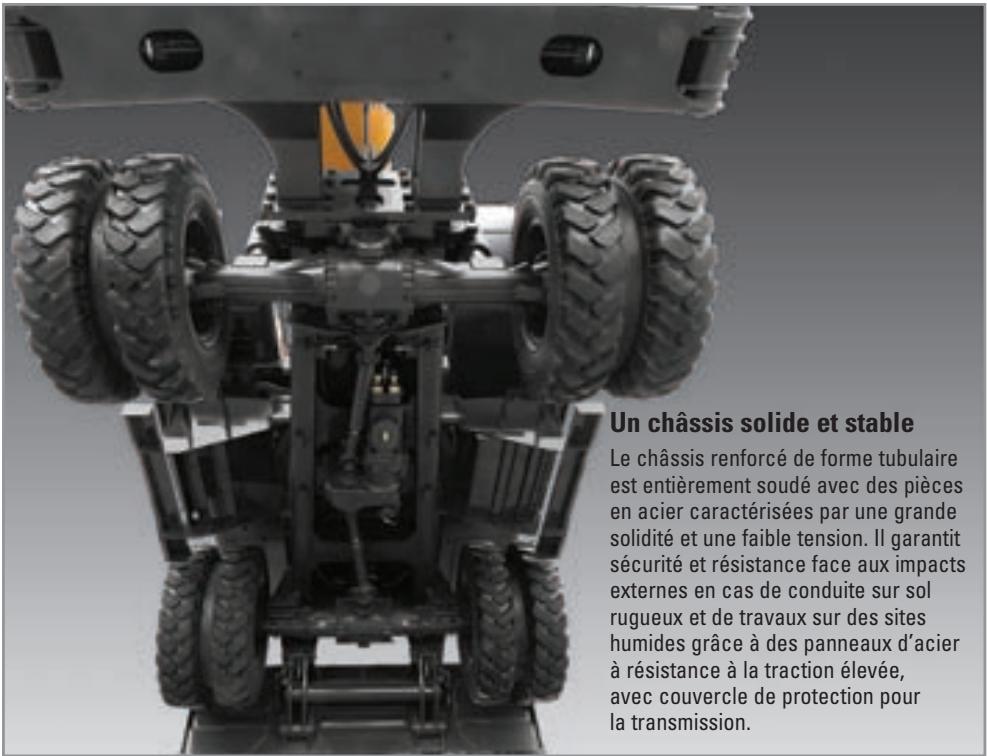

Carcasse fermée renforcée en acier à haute résistance à la traction. La lame niveuse et les stabilisateurs sont disponibles. Un modèle goupille.

Lame nivèleuse	Un outil très utile pour travaux d'aplanissement, et de remblayage ou de nettoyage
Stabilisateurs	Indiqués pour une stabilité max. pendant les opérations d'excavation et de levage. Peuvent être montés sur la partie avant ou arrière.

Poids en ordre de marche (approximatif)

Le poids en ordre de marche, incluant mono-flèche de 4600 mm, balancier de 2100 mm, godet rétro-arrière de 0,58 m³ profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids du composant principal
Structure supérieure	4675 kg (10,310 lb)
Contrepoids	1900 kg (4,190 lb)
Flèche mono (avec vérin de balancier)	1030 kg (2,270 lb)
Flèche hydraulique régable (avec vérin de balancier)	1430 kg (3,150 lb)

Poids en ordre de marche

Chássis	Flèche mono	Flèche articulée
* Lame nivelleuse arrête	※ 13500 (29,760)	13900 (30,640)
Stabilisseurs arrêté	13900 (30,640)	14300 (3,1530)
Stabilisseurs avant et lame nivelleuse arrêté	14500 (31,970)	14900 (32,850)
Lame nivelleuse avant et stabilisseurs arrêté	14500 (31.970)	14900 (32,850)
Quatre stabilisseurs	14900 (32,850)	15300 (33,730)

Équipement standard

Godets

0,23 (0.30) Profil SAE ^3 (yd3)

D'application pour des matériaux d'une densité 2000kg / m³ ou moins

D'application pour des produits d'une densité 1600kg / m³ ou moins

D'application pour des matériaux d'une densité 1100 kg / m³ ou moins

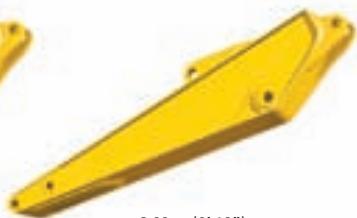

Accessoire de pelle rétrocaveuse

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une mono-flèche de 4,6 m, une flèche articulée de 4,9 m et des balanciers de 1,90 m; 2,10 m; 2,50 m et 3,00 m sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

1,9m (6^3^ )

※2,1m(6'11")

2,5m (8'2")

3,00 m (9'10")

Force d'excavation

Bras	Longueur	m(ft.in)	1,90 (6' 3")	※2,10 (6' 11")	2,50 (8' 2")	3,00 (9' 10")	Remarque
	Poids	kg(lb)	560 (1,230)	580 (1,280)	610 (1,340)	670 (1,480)
Force d'excavation du godet	SAE	kN	83,4 [91]	83,4 [91]	83,4 [91]	83,4 [91]	[ ]: Augmentation de puissance
		kgf	8500 [9,270]	8500 [9,270]	8500 [9,270]	8500 [9,270]
		lbf	18740 [20,440]	18740 [20,440]	18740 [20,440]	18740 [20,440]
	ISO	kN	96,1 [104.8]	96,1 [104.8]	96,1 [104.8]	96,1 [104.8]
		kgf	9800 [10,690]	9800 [10,690]	9800 [10,690]	9800 [10,690]
		lbf	21610 [23,570]	21610 [23,570]	21610 [23,570]	21610 [23,570]
Force d'excavation du bras	SAE	kN	74,5 [81.3]	71,6 [78.1]	61,8 [67.4]	53,9 [59.0]
		kgf	7600 [8,290]	7300 [7,960]	6300 [6,870]	5500 [6,020]
		lbf	16760 [18,280]	16090 [17,550]	13890 [15,150]	12130 [13,270]
	ISO	kN	78,5 [85.6]	75,5 [82.4]	64,7 [70.6]	56,9 [62.1]
		kgf	8000 [8,730]	7700 [8,400]	6600 [7,200]	5800 [6,330]
		lbf	17640 [19,240]	16980 [18,520]	14550 [15,870]	12790 [13,950]

Note : Poids du balancier y compris l'articulation et le vérin de godet. Balancier standard

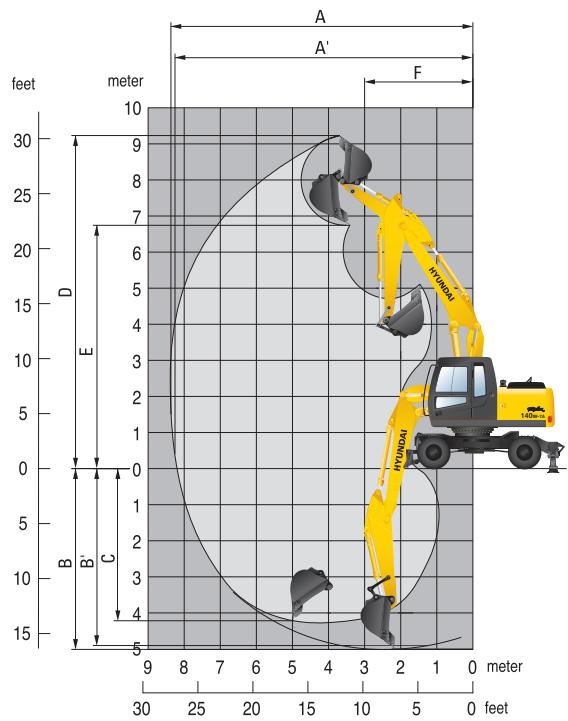

Dimensions et rayon d'action

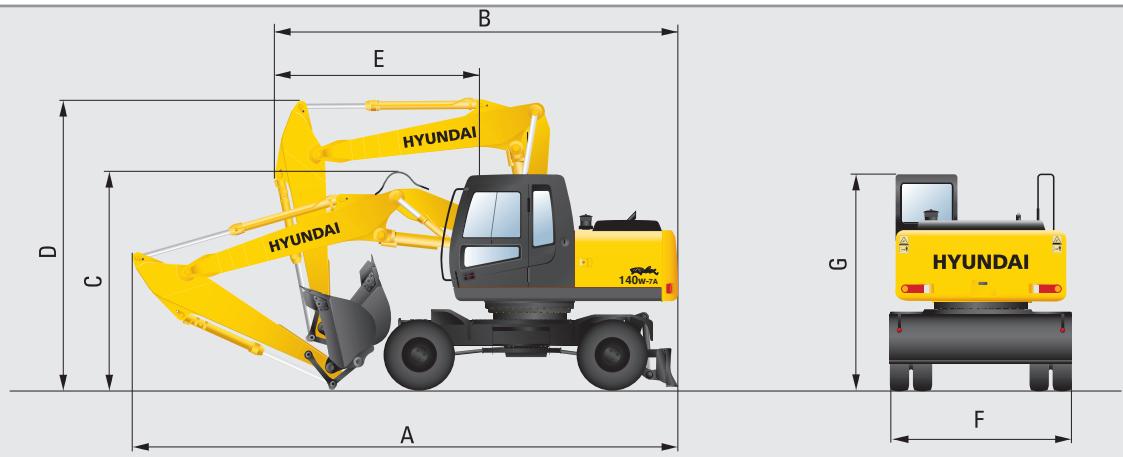

Dimensions - R140W-7A Mono-flèche

mm (ft · in)

	Mono-flèche	※ 4600 (15' 1")
	Balancier	1900 (6' 3")	※ 2100 (6' 11")	2500 (8' 2")	3000 (9' 10")
A	Longueur totale en position de transport	7740 (25' 5")	7800 (25' 7")	7750 (25' 5")	7760 (25' 6")
B	Longueur totale en position de roulement	7730 (25' 4")	7740 (25' 5")	7670 (25' 2")	7680 (25' 2")
C	Hauteur d'équipment de travail (position de transport)	2760 (9' 1")	2870 (9' 5")	2820 (9' 3")	3340 (10' 11")
D	Hauteur d'équipment de travail (position de roulement)	3500 (11' 6")	3500 (11' 6")	3620 (11' 11")	3600 (11' 10")
F	Largeur totale	2500 (8' 2")	2500 (8' 2")	2500 (8' 2")	2500 (8' 2")
G	Hauteur de la cabine	3140 (10' 4")	3140 (10' 4")	3140 (10' 4")	3140 (10' 4")

※ Equipement standard

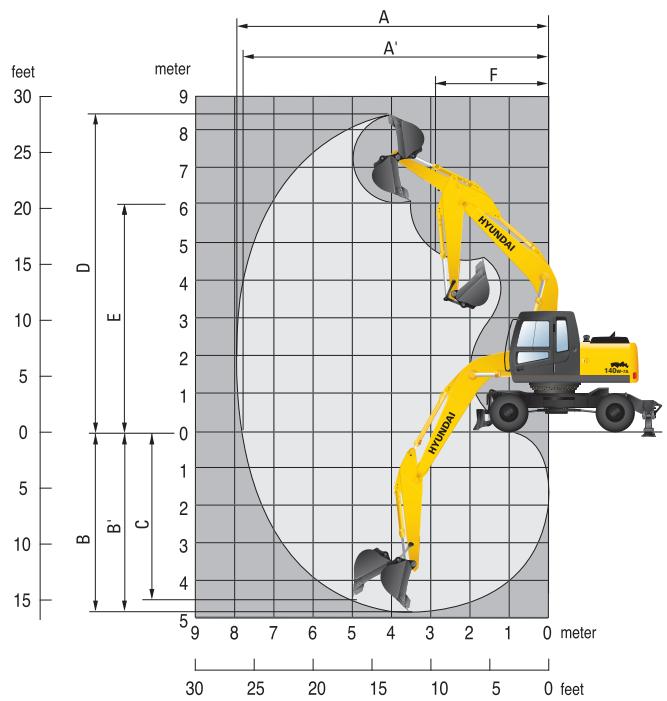

Rayons d'action R140W-7A Mono-flèche

mm (ft·in)

	Longueur flèche	※ 4600 (15' 1")				※ 4100 (13' 5")
	Longueur du balancier	1900 (6' 3")	※ 2100 (6' 11")	2500 (8' 2")	3000 (9' 10")	1900 (6' 3")	2100 (6' 11")
A	Portée d'attaque max.	7750 (25' 5")	7920 (26' 0")	8330 (27' 4")	8790 (28' 10")	7250 (23' 9")	7420 (24' 4")
A'	Portée d'attaque max. au sol	7530 (24' 8")	7700 (25' 3")	8120 (26' 8")	8590 (28' 2")	7010 (23' 0")	7190 (23' 7")
B	Profondeur d'attaque max.	4620 (15' 2")	4820 (15' 10")	5220 (17' 2")	5720 (18' 9")	4210 (13' 10")	4410 (14' 6")
B'	Profondeur d'attaque max. (niveau 8")	4360 (14' 4")	4570 (15' 0")	5020 (16' 6")	5540 (18' 2")	3950 (13' 0")	4160 (13' 8")
C	Profondeur d'attaque max. pour murs verticaux	4100 (13' 5")	4230 (13' 11")	4770 (15' 8")	5300 (17' 5")	3730 (12' 3")	3870 (12' 8")
D	Hauteur d'attaque max.	8420 (27' 7")	8490 (27' 10")	8820 (28' 11")	9090 (29' 10")	8020 (26' 4")	8090 (26' 7")
E	Hauteur de déversement max.	5980 (19' 7")	6060 (19' 11")	6380 (20' 11")	6640 (21' 9")	5580 (18' 4")	5650 (18' 6")
F	Rayon de rotation min.	2620 (8' 7")	2680 (8' 10")	2630 (8' 8")	2670 (8' 9")	2350 (7' 9")	2470 (8' 1")

※ Equipement standard

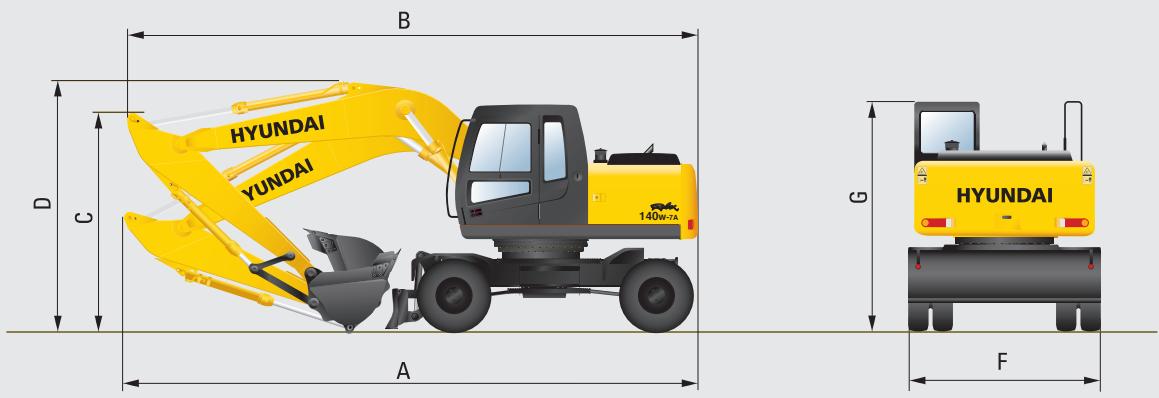

Dimensions - R140W-7A Flèche articulée

mm (ft·in)

	Flèche articulée hydraulique	4900 (16' 1")
	Balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")
A	Longueur totale en position de transport	8120 (26' 8")	8150 (26' 9")	8130 (26' 8")
B	Longueur totale en position de roulement	6030 (19' 9")	6050 (19' 10")	6080 (19' 11")
C	Hauteur d'équipment de travail (position de transport)	2960 (9' 9")	3070 (10' 1")	3070 (10' 1")
D	Hauteur d'équipment de travail (position de roulement)	3980 (13' 1")	3980 (13' 1")	3980 (13' 1")
E	Extrémité de l'équipment de transport jusqu'à volant	2960 (9' 9")	2970 (9' 9")	3000 (9' 10")
F	Largeur totale	2500 (8' 2")	2500 (8' 2")	2500 (8' 2")
G	Hauteur de la cabine	3140 (10' 4")	3140 (10' 4")	3140 (10' 4")

Rayons d'action - R140W-7A Flèche articulée

mm (ft·in)

	Longueur fièche	4900 (16' 1")
	Longueur du balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")
A	Portée d'attaque max.	8130 (26' 8")	8310 (27' 3")	8720 (28' 7")
A'	Portée d'attaque max. au sol	7920 (26' 0")	8100 (26' 7")	8510 (27' 11")
B	Profondeur d'attaque max.	4790 (15' 9")	4980 (16' 4")	5390 (17' 8")
B'	Profondeur d'attaque max. (niveau 8")	4670 (15' 4")	4870 (16' 0")	5280 (17' 4")
C	Profondeur d'attaque max. pour murs verticaux	4030 (13' 3")	4210 (13' 10")	4650 (15' 3")
D	Hauteur d'attaque max.	9110 (29' 11")	9220 (30' 3")	9570 (31' 5")
E	Hauteur de déversement max.	6630 (21' 9")	6740 (22' 1")	7080 (23' 3")
F	Rayon de rotation min.	2660 (8' 9")	2810 (9' 3")	2670 (8' 9")

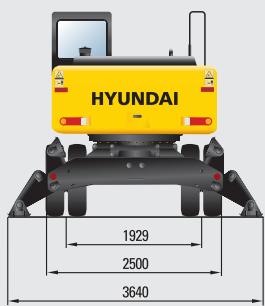

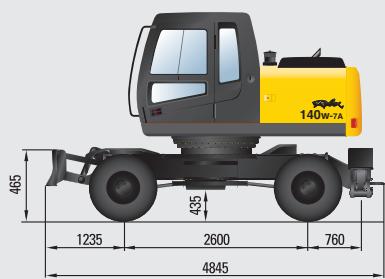

Chassis

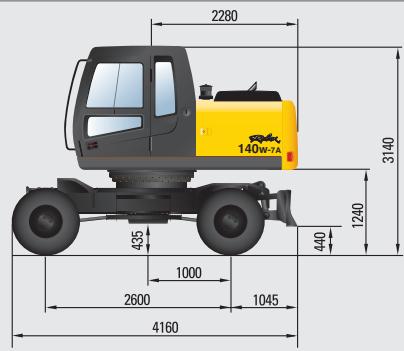

R140W-7A avec lame niveleuse arrêté

R140W-7A avec stabilisateurs arrêté

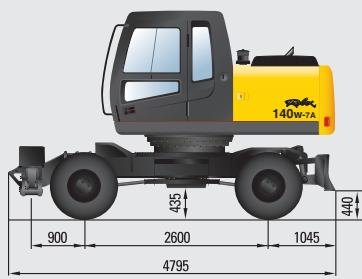

R140W-7A avec lame nivelleuse arrière et stabilisateurs avant

R140W-7A avec stabilisateurs arrêté et avant

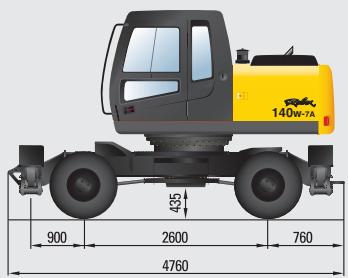

R140W-7A avec stabilisateurs arrière et lame niveleuse avant

Capacité de levage - R140W-7A mono-flèche

Charge avant

Charge latérale ou

• Flèche : 4,6 m • Balancier : 1,9 m • Godet : 0,58 m³ SAE-profiel • Avec lame niveuse arrêté abaisée et contrepoids de 1900 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

Capacité

Portée m(ft)

6.0 m

kg

*3120

*3120

*2920

2070

6.22

20.0 ft

lb

*6880

*6880

*6440

4560

(20.4)

4.5 m

kg

*3470

*3470

*2660

2100

*3020

1590

7.05

15.0 ft

lb

*7650

*7650

*5860

4630

*6660

3510

(23.1)

3.0m

kg

*6620

6380

*4370

3310

*3600

2040

*3150

1400

7.42

10.0 ft

lb

*14590

14070

*9630

7300

*7940

4500

*6940

3090

(24.3)

1.5 m

kg

*7370

5730

*5320

3070

*4000

1940

*3300

1360

7.42

5.0 ft

lb

*16250

12630

*11730

6770

*8820

4280

*7280

3000

(24.3)

Niveau du sol

kg

*8890

5580

*5850

2930

*4230

1880

*3450

1470

7.06

lb

*19600

12300

*12900

6460

*9330

4140

*7610

3240

(23.2)

-1.5 m

kg

*7740

*7740

*8710

5630

*5740

2910

*3530

1820

6.24

-5.0 ft

lb

*17060

*17060

*19200

12410

*12650

6420

*7780

4010

(20.5)

-3.0 m

kg

*7070

5810

-10.0 ft

lb

*15590

12810

• Flèche : 4,6 m • Balancier : 2,1 m • Godet : 0,58 m³ SAE-profiel • Avec lame niveuse arrêté abaisée et contrepoids de 1900 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

Capacité

Portée m(ft)

*2900

*2900

*2800

1960

6.43

6.0 m

kg

*6390

*6390

*6170

4320

(21.1)

20.0 ft

lb

4.5 m

kg

*3280

*3280

*3120

2130

*2910

1530

7.23

15.0 ft

lb

*7230

*7230

*6880

4700

*6420

3370

(23.7)

3.0m

kg

*6190

*6190

*4190

3330

*3480

2050

*3040

1340

7.59

10.0 ft

lb

*13650

*13650

*9240

7340

*7670

4520

*6700

2950

(24.9)

1.5 m

kg

*8430

5770

*5180

3070

*3910

1940

3180

1300

7.59

5.0 ft

lb

*18580

12720

*11420

6770

*8620

4280

7010

2870

(24.9)

Niveau du sol

kg

*8950

5560

*5780

2920

*4200

1860

*3350

1400

7.24

lb

*19730

12260

*12740

6440

*9260

4100

*7390

3090

(23.8)

-1.5 m

kg

*7320

*7320

*8840

5580

*5780

2880

*3470

1710

6.45

-5.0 ft

lb

*16140

*16140

*19490

12300

*12740

6350

*7650

3770

(21.2)

-3.0 m

kg

*11630

*11630

*7390

5740

*4820

2970

-10.0 ft

lb

*25640

*25640

*16290

12650

*10630

6550

• Flèche : 4,6 m • Balancier : 2,5 m • Godet : 0,58 m³ SAE-profiel • Avec lame niveuse arrêtée abaissee et contrepoids de 1900 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

Capacité

Portée

m(ft)

6.0 m

kg

*2600

1710

6.92

20.0 ft

lb

*5730

3770

(22.7)

4.5 m

kg

*2880

*2880

*2860

2160

*2700

1370

7.66

15.0 ft

lb

*6350

*6350

*6310

4760

*5950

3020

(25.1)

3.0m

kg

*5330

*5330

*3820

3380

*3240

2070

*2820

1210

8.00

10.0 ft

lb

*11750

*11750

*8420

7450

*7140

4560

*6220

2670

(26.2)

1.5 m

kg

*8040

5910

*4900

3110

*3730

1950

2910

1170

8.00

5.0 ft

lb

*17730

13030

*10800

6860

*8220

4300

6420

2580

(26.2)

Niveau du sol

kg

*3740

*3740

*8820

5580

*5650

2920

*4110

1860

3100

1250

7.67

lb

*8250

*8250

*19440

12300

*12460

6440

*9060

4100

6830

2760

(25.2)

-1.5 m

kg

*6380

*6380

*9070

5540

*5820

2860

*4140

1820

*3240

1490

6.94

-5.0 ft

lb

*14070

*14070

*20000

12210

*12830

6310

*9130

4010

*7140

3280

(22.8)

-3.0 m

kg

*9660

*9660

*7960

5650

*5210

2900

*3210

2170

5.64

-10.0 ft

lb

*21300

*21300

*17550

12460

*11490

6390

*7080

4780

(18.5)

Remarques : 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet de levage situé à l'arrière du godet. 4. **indique la charge limitée par la capacité hydraulique.

Capacités de levage

• Flèche : 4,6 m • Balancier : 3,0 m • Godet : 0,58 m³ SAE-profiel • Avec lame niveuse arrêtée abaissee et contrepoids de 1900 kg

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m(5.0 ft)

3.0 m(10.0 ft)

4.5 m(15.0 ft)

6.0 m(20.0 ft)

7.5 m(25.0 ft)

Capacité

Portée

m(ft)

6.0 m

kg

*2060

*2060

*2340

1480

7.46

20.0 ft

lb

*4540

*4540

*5160

3260

(24.5)

4.5 m

kg

*2480

2200

*2450

1200

8.14

15.0 ft

lb

*5470

4850

*5400

2650

(26.7)

3.0m

kg

*3300

*3300

*2910

2090

*1740

1350

*2570

1070

8.46

10.0 ft

lb

*7280

*7280

*6420

4610

*3840

2980

*5670

2360

(27.8)

1.5 m

kg

*7150

6110

*4470

3160

*3460

1960

*2150

1290

2630

1040

8.46

5.0 ft

lb

*15760

13470

*9850

6970

*7630

4320

*4740

2840

5800

2290

(27.8)

Niveau du sol

kg

*3710

*3710

*8850

5620

*5390

2930

*3940

1840

*1790

1240

2780

1090

8.15

lb

*8180

*8180

*19510

12390

*11880

6460

*8690

4060

*3950

2730

6130

2400

(26.7)

-1.5 m

kg

*5740

*5740

*9180

5490

*5790

2820

*4140

1780

*3020

1280

7.48

-5.0 ft

lb

*12650

*12650

*20240

12100

*12760

6220

*9130

3920

*6660

2820

(24.5)

-3.0 m

kg

*8350

*8350

*8490

5540

*5500

2830

*3110

1750

6.31

-10.0 ft

lb

*18410

*18410

*18720

12210

*12130

6240

*6860

3860

(20.7)

-4.5 m

kg

*6360

5780

-15.0 ft

lb

*14020

12740

Capacité de levage - R140W-7A flèche articulée

Charge avant

Charge latérale ou

• Flèche : 4,9 m • Balancier : 1,9 m • Godet : 0,58 m³ SAE-profiel • Avec lame niveuse arrêté abaisée et contrepoids de 1900 kg

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée m(ft)
6.0 m	kg			*2740	*2740			*2640	1780	6.69
20.0 ft	lb			*6040	*6040			*5820	3920	(21.9)
4.5 m	kg	*3970	*3970	*3230	*3230	*2970	2090	*2730	1400	7.45
15.0 ft	lb	*8750	*8750	*7120	*7120	*6550	4610	*6020	3090	(24.4)
3.0m	kg			*4160	3220	*3330	1990	*2850	1230	7.80
10.0 ft	lb			*9170	7100	*7340	4390	*6280	2710	(25.6)
1.5 m	kg			*5110	2950	*3760	1880	*3000	1200	7.81
5.0 ft	lb			*11270	6500	*8290	4140	*6610	2650	(25.6)
Niveau du sol	kg	*6110	5390	*5650	2810	*4070	1800	*3160	1290	7.46
	lb	*13470	11880	*12460	6190	*8970	3970	*6970	2840	(24.5)
-1.5 m	kg	*8550	5460	*5650	2800	*4010	1800	*3270	1570	6.71
-5.0 ft	lb	*18850	12040	*12460	6170	*8840	3970	*7210	3460	(22.0)
-3.0 m	kg			*4910	2910
-10.0 ft	lb			*10820	6420

• Flèche : 4,9 m • Balancier : 2,1 m • Godet : 0,58 m³ SAE-profiel • Avec lame niveuse arrêtée abaissee et contrepoids de 1900 kg

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée m(ft)
6.0 m	kg			*2560	*2560			*2530	1690	6.91
20.0 ft	lb			*5640	*5640			*5580	3730	(22.7)
4.5 m	kg			*3050	*3050	*2840	2110	*2630	1340	7.64
15.0 ft	lb			*6720	*6720	*6260	4650	*5800	2950	(25.1)
3.0m	kg	*6320	6210	*3990	3250	*3220	2000	*2750	1180	7.98
10.0 ft	lb	*13930	13690	*8800	7170	*7100	4410	*6060	2600	(26.2)
1.5 m	kg			*4970	2960	*3680	1880	*2900	1140	7.98
5.0 ft	lb			*10960	6530	*8110	4140	*6390	2510	(26.2)
Niveau du sol	kg	*6250	5360	*5580	2800	*4020	1790	*3060	1220	7.65
	lb	*13780	11820	*12300	6170	*8860	3950	*6750	2690	(25.1)
-1.5 m	kg	*8670	5410	*5660	2770	*4040	1780	*3200	1470	6.92
-5.0 ft	lb	*19110	11930	*12480	6110	*8910	3920	*7050	3240	(22.7)
-3.0 m	kg			*5060	2860
-10.0 ft	lb			*11160	6310

Remarques : 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567

1. plat à niveau ou 87% de la capacité hydraulique totale.
2. Le point de charge est un crochet de levage situé à l'arrière du godet.
3. ** indique la charge limitée par la capacité hydraulique.
4. Flèche : 4,9 m Balancier: 2.5m
5. Godet: 0,58 m³ SAE-profil
6. Avec lame niveleuse arrêtée abaissee et contrepoids de 1900kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée
												m(ft)
6.0 m	kg					*2440	2200			*2360	1480	7.38
20.0 ft	lb					*5380	4850			*5200	3260	(24.2)
4.5 m	kg			*2680	*2680	*2570	2150			*2450	1190	8.07
15.0 ft	lb			*5910	*5910	*5670	4740			*5400	2620	(26.5)
3.0m	kg	*5450	*5450	*3640	3310	*2990	2030	*1970	1310	*2560	1060	8.39
10.0 ft	lb	*12020	*12020	*8020	7300	*6590	4480	*4340	2890	*5640	2340	(27.5)
1.5 m	kg	*5940	5630	*4700	3000	*3500	1890	*2490	1260	2680	1030	8.39
5.0 ft	lb	*13100	12410	*10360	6610	*7720	4170	*5490	2780	5910	2270	(27.5)
Niveau du sol	kg	*6260	5360	*5430	2810	*3910	1780			2830	1090	8.08
	lb	*13800	11820	*11970	6190	*8620	3920			6240	2400	(26.5)
-1.5 m	kg	*8860	5360	*5670	2740	*4050	1750			2980	1290	7.40
-5.0 ft	lb	*19530	11820	*12500	6040	*8930	3860			6570	2840	(24.3)
-3.0 m	kg	*8020	5490	*5300	2790
-10.0 ft	lb	*17680	12100	*11680	6150

Remarques : 1. Les capacités de levage sont basées sur SAE J1097, ISO 10567 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol plat à niveau ou 87% de la capacité hydraulique totale.

1. Le point de charge est un crochet de levage situé à l'arrière du godet.
2. **indique la charge limitée par la capacité hydraulique.

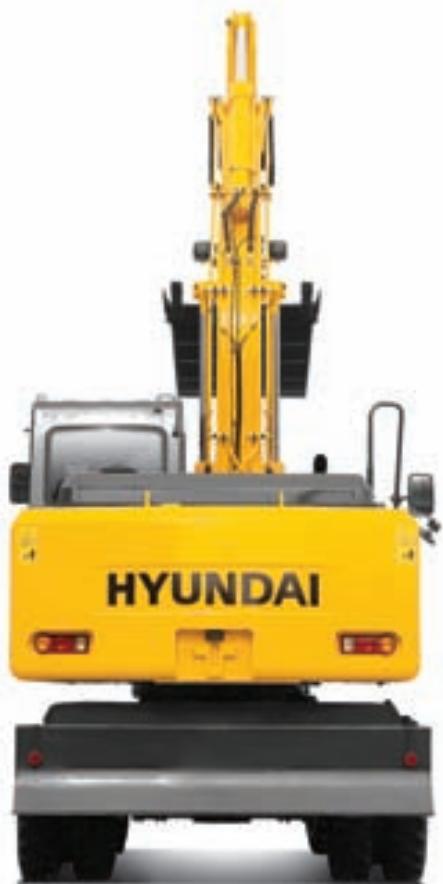

Systeme CERES

CERES (Construction Equipment Resource Support) est le nouveau système informatique de HHI sur tous les produits de Hyundai Construction Equipment pour tous les clients, distributeurs et filiales étrangères.

http://ceres.hhi.co.kr

Robex 140w-7A

Équipement standard

Cabine de taille standard ISO

Cabine tous temps en acier avec visible panoramique - Fenêtres en verre de sécurité - Essuie-glace relevable - Pare-brise coulissant pliant - Fenêtre latérale coulissante - Porte verrouillable - Boîte chaude et froide Boîte chaude et froide Boîte pour des accessoires et cendrier

FATC (Full Automatic Temperature Control, Commande de température automatique complète)

Système de Computer Aided Power Optimization (CAPO - Optimisation de Puissance Assistée par Ordinateur)

• 2 modes de puissance, 3 modes de travail, 2 modes d'utilisateurs
• Système de décelération automatique et de décélération à simple contact
• Système de préchauffage autoris
• Système de prévention de surchauffte automatique
• Système de prévention de surchauffte automatique

Conditionnement d'air (5000 kcal/h)

Système diagnostique automatique Positifs et bits de l'air

Pupitre de contrôle central Affected LCP

Affichage LCD

Nombre de tours du moteur

Horloge et codes d'erreurs

Compteurs

Jauge de carburant

Jauge de température du liquide

de refroidissement moteur

Jauge de température de l'huile hydraulique

Témoins d'avertissement

Niveau du carburant

Niveau du carburant Contrôle du moteur et UPC

Contrôle du moteur et U.P.C. Pression de l'huile moteur.

Pression de filie moteur Température du liquide de

Température du liquide de refroidissement du moteur

du moteur

Température de l'huile hydraulique

Charge de la batterie

Colmatage du filtre à air

• Indicateur

Puissance max.

Préchauffage et échauffement du moteur

Dépréciation à simple contact

Fermeture sur la porte et bouchons, une seule clef. Deux rétroviseurs externes.

Sège à suspension réglable avec ceinture de sécurité

Joystick coulissant, opéré par le pilote

Frein de rotation automatique

Reservoir amovible

Séparateur d'eau et pré-filtre de carburant,

conduit de carburant

Système de soutien de la flèche

Système de soutien du balancier

Balancier (2,1 m) Radio AM/PM et lecteur

10 AM/PM et leclued Télécommande radio

Système d'inclination du boîte console (gauche)

Système d'inclination du boite console (gauche) Deux yeux de travail avant

Signal sonore électrique

Signal sonore électrique Batteries (2 x 12V x 100AH)

Batterie (2 × 15 × 100) Disjoncteur de la batterie

Aide au démarrage (chauffage de grille d'air),

temps froid

Godet standard (0,58m^3)

Vanne de verrouillage de sécurité pour le vérin

de la flèche avec dispositif d'avertissement

de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne presse, etc.)

Lame niveleuse arrière (550 x 2500)

Pneus - double (9.00-20-14PR)

Alarme de translation

Pompe filtrante carburant (36 l/min)

Équipement en option

Chauffage (7500 kcal/hr) et dégivrage

Pare-soleil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité pour le vérin

du balancier

Accumulateur, abaissement de l'équipement

de travail

Alimentation 12 Volt (convertisseur CC-CC)

Transducteur électrique

Divers flèches en option

Balancier court (4.1 m; 13' 5")

Flèche hydraulique réglable (4,9 m; 16'1")

Divers balancier en option

Balancier court (1,90m)

Balancier semi-long (2,50m)

Balancier long (3,00m)

Divers godets en option (profile SAE)

Godet standard (0.58m^3)

Godet étroit (0.23m^3)

Godet 40 m³

Godet étroit (0.46m^3)

Godet étroit (0.52m^3)

Godet applications (0.65 m³)

Godet applications légères (0,5 m³) Godet applications légères (0,71 m³)

dodet de limon de taos (6,40 m) Godel pour des fosses (0.55m^3)

Illumination de la cabine

Cabine FOPS/FOG

(Falling Object Guards, ISO/DIS 10562)

Toit ouvrant - transparent

Protection inférieure du châssis

Système de préchauffage

Chauffage de carburant

Trousse à outils

Combinaison de travail pour l'opérateur

Auvent spécial

• Porte latérale à demi-volet

Train de roulement

Stabilisateurarrière

Lame niveuse arrière et stabilisateur avant

Stabilisateurs arrière et avant

Stabilisateurs arrière et lame niveleuse avant

Pneus - double (9.00-20 massifs)

Siege

• Siège à suspension pneumatique réglable
• Siège chauffant à suspension mécanique Siege chauffant réglable à suspension pneumatique

L'équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes.

internationales. Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche.
