R140LC-7A - Mini pelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Marque	HYUNDAI
Modèle	R140LC-7A
Type de produit	Mini pelle (excavatrice sur chenilles)
Moteur	Mitsubishi D04FD-TAA, 4 cylindres turbo, 4 temps, injection directe
Puissance nominale (nette)	78 kW (105 CV) à 2000 tr/min
Couple max.	454 Nm à 1700 tr/min
Cylindrée	4249 cm³
Poids en ordre de marche	Environ 13 790 kg (patins 500 mm)
Longueur hors tout	Environ 7810 mm (flèche 4,6 m, balancier 1,9 m)
Largeur hors tout	2500 mm (patins 500 mm)
Hauteur cabine	2820 mm
Garde au sol	440 mm
Capacité du réservoir de carburant	270 litres
Capacité du circuit hydraulique	210 litres (réservoir 124 litres)
Pompe hydraulique principale	Deux pompes à piston à cylindrée variable, 2x130 L/min
Pression de service (circuits de travail)	32,4 MPa (4690 psi)
Modes de puissance	H (élevée), S (standard)
Modes de travail	Dur, général, marteau
Entretien	Accès facile via capots latéraux, filtre à air et boîtier électrique centralisés
Sécurité	Vitre arrière de secours, anti-redémarrage, prévention surchauffe, levier de sécurité

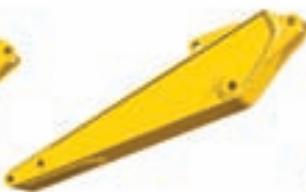

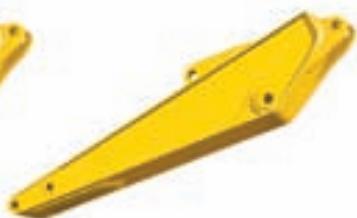

Pièces détachées disponibles	Godets, balanciers, flèches, patins de chenille, kits tuyauterie

FOIRE AUX QUESTIONS - R140LC-7A HYUNDAI

Quel type de carburant utiliser pour le moteur Mitsubishi D04FD-TAA ?

Utilisez du gazole conforme aux normes locales. Le moteur est conçu pour des carburants à faible teneur en soufre (max 15 ppm) pour respecter les normes EPA Tier III et EU Stage IIIA.

Quelle est la capacité de levage maximale de l'excavatrice ?

La capacité de levage dépend de la configuration (flèche, balancier, patins) et de la position. Par exemple, avec flèche 4,6 m, balancier 1,9 m et patins 600 mm, la charge limite peut atteindre environ 8 200 kg (18 080 lb) au niveau du sol, mais consultez les tableaux de capacités pour chaque situation.

Comment démarrer l'excavatrice en toute sécurité ?

Asseyez-vous, réglez le siège, attachez la ceinture. Mettez le levier de sécurité en position verrouillée. Tournez la clé sur 'marche' et attendez les voyants. Activez le préchauffage si nécessaire (température basse). Tournez la clé sur 'démarrage' jusqu'à ce que le moteur tourne. Relâchez la clé. Le système CAPO gère le réchauffage automatique.

Quel est l'intervalle de vidange d'huile moteur recommandé ?

L'intervalle standard est de 250 heures de fonctionnement, mais consultez le carnet d'entretien pour les conditions sévères. Utilisez une huile conforme à la spécification API CI-4 ou supérieure, viscosité SAE 15W-40.

Que faire si un code d'erreur apparaît sur l'écran LCD ?

Le système d'auto-diagnostic affiche des codes d'erreur (48 types) pour identifier les problèmes hydrauliques ou électriques. Notez le code, arrêtez la machine et consultez le manuel pour la signification et les actions correctives. Contactez un distributeur HYUNDAI si nécessaire.

Comment utiliser le système d'augmentation de puissance ?

Appuyez sur le bouton d'augmentation de puissance (souvent noté 'Power Boost') pour augmenter temporairement la force d'excavation d'environ 10 %. Utilisez-le pour des sols durs ou des roches. Relâchez le bouton pour revenir au mode normal.

Quelles sont les caractéristiques de sécurité de la cabine ?

La cabine dispose d'une sortie de secours par la vitre arrière, de ceinture de sécurité, de frein de rotation automatique, de levier de sécurité (coupe les commandes), et de système anti-redémarrage. Le pare-brise coulissant et la fenêtre latérale permettent une évacuation rapide.

Peut-on utiliser un marteau hydraulique avec cette excavatrice ?

Oui, la machine est compatible avec un marteau hydraulique. Elle est livrée avec un kit de tuyauterie à simple effet en standard. Sélectionnez le mode de travail 'Marteau' sur le panneau de commande et ajustez les paramètres dans le système CAPO.

Quelle est la pression de gonflage des chenilles ?

Les chenilles ne sont pas gonflables : il s'agit de chenilles en acier à patins. Le réglage de la tension se fait via des ajusteurs à cylindre graisseur avec ressorts amortisseurs. Consultez le manuel pour la procédure de réglage.

Où trouver les pièces détachées d'origine HYUNDAI ?

Contactez un distributeur agréé HYUNDAI. Les pièces disponibles incluent godets, balanciers, flèches, patins de chenille, kits de tuyauterie, et filtres. Utilisez des pièces d'origine pour garantir la conformité et la sécurité.

MODE D'EMPLOI R140LC-7A HYUNDAI

EXCAVATRICE CHENILLEE Moteur Tier III appliqué

140LC-7A

140LCD-7A

140LCM-7A

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction.

Pour que le rêve devienne réalité.

HYUNDAI

Relax 140LC-7A

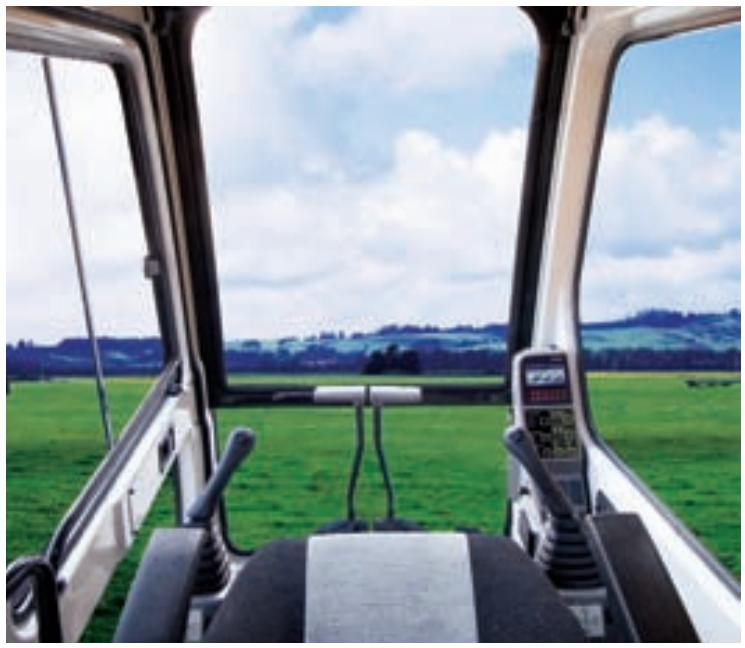

Visibilité

• Une visibilité encore plus étendue, pour une utilisation plus sûre et plus efficace.

Excellente ventilation

La ventilation a été améliorée par l'ajout d'un plus grand système d'alimentation d'air frais et d'un débit d'air supplémentaire dans la cabine. Le pare-brise et les vitres latérales coulissantes améliorent la ventilation. - Un grand toit ouvrant offre une visibilité vers le haut et une ventilation supplémentaire.

Environnement de travail confortable

• Les leviers de commande et le siège sont régulables pour offrir un confort maximal à l'opérateur.
• Le siège est entièrement réglable pour une position de travail optimale, réduisant la fatigue de l'opérateur.
• Les consoles coulissant vers l'avant et s'arrêtant pour une meilleure accessibilité.
• Les commandes à pression proportionnelle réduisent les efforts inutiles tout en assurant un travail précis.
• Les grandes vitres offrent une excellente visibilité dans toutes les directions.

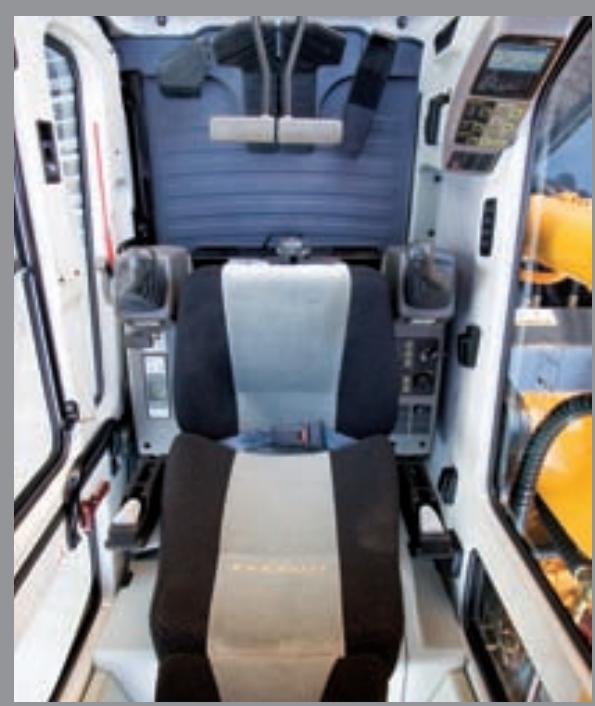

Conception très silencieuse

• La série 7A Robex a été conçue pour minimiser le niveau sonore.
• Les ingénieurs de Hyundai ont consenti d'importants efforts pour réduire au maximum les niveaux de bruit intérieur et extérieur.
• Le niveau sonore dans la cabine a encore été réduit en améliorant les joints de porte de la cabine et du compartiment moteur.
• Un compartiment moteur utilisant un isolant phonique particulièrement efficace, réduit également les bruits.

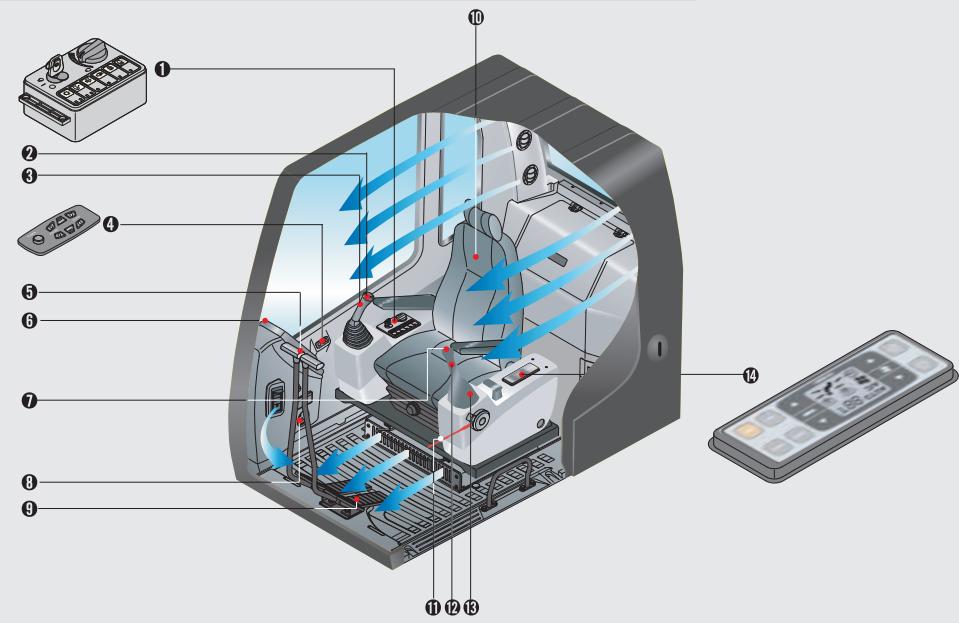

1 Cabine spacieuse et comfortable 2 Toit ouvrant en acier 3 Contacteur d'allumage et contact de régime moteur de type molette

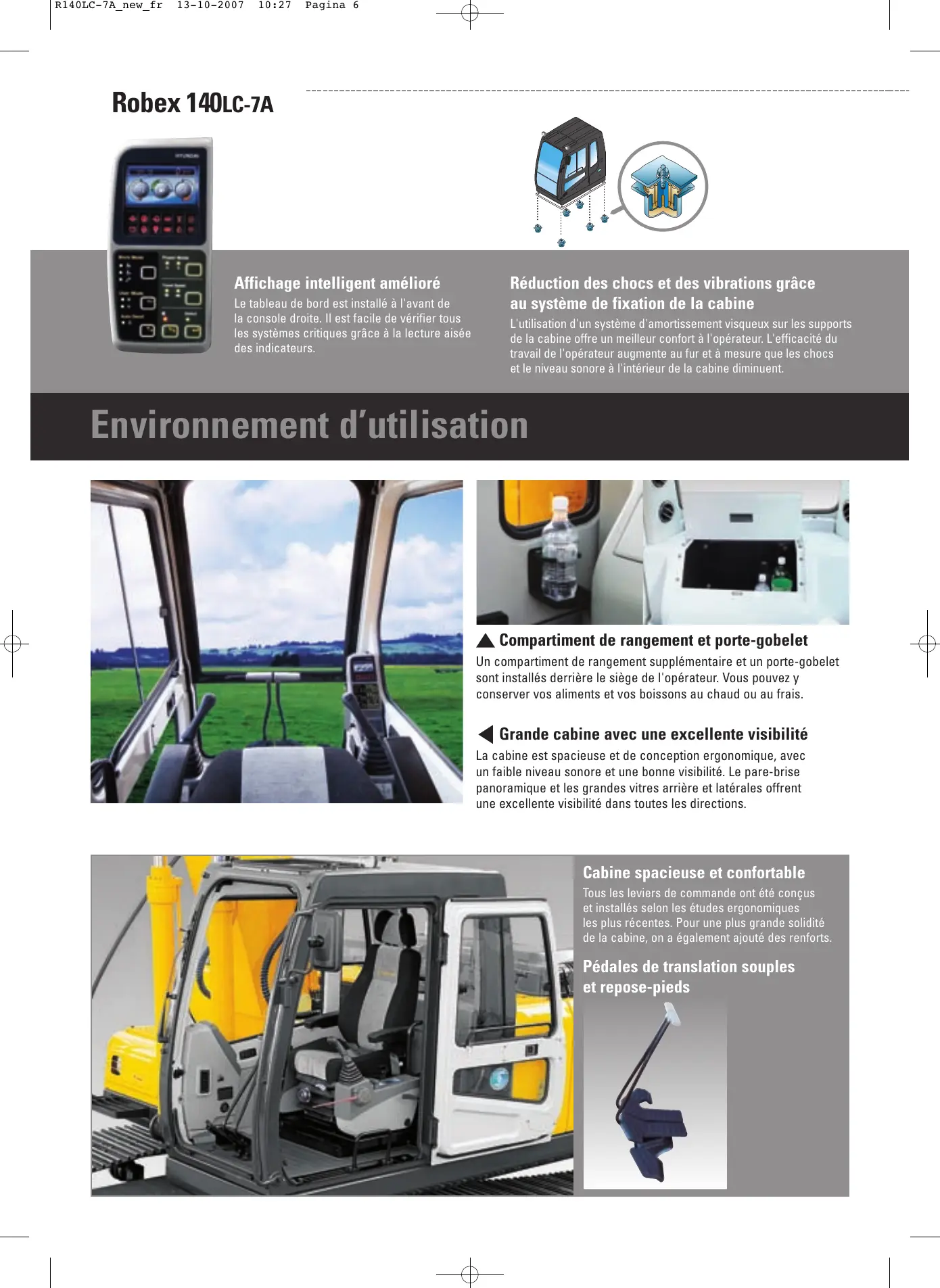

Affichage intelligent amélioré

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aisée des indicateurs.

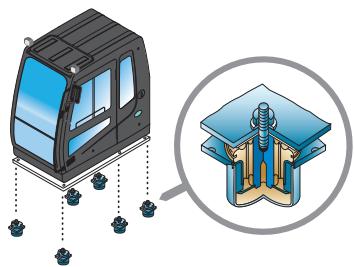

Réduction des chocs et des vibrations grâce au système de fixation de la cabine

L'utilisation d'un système d'amortissement visqueux sur les supports de la cabine offre un meilleur confort à l'opérateur. L'efficacité du travail de l'opérateur augmente au fur et à mesure que les chocs et le niveau sonore à l'intérieur de la cabine diminuent.

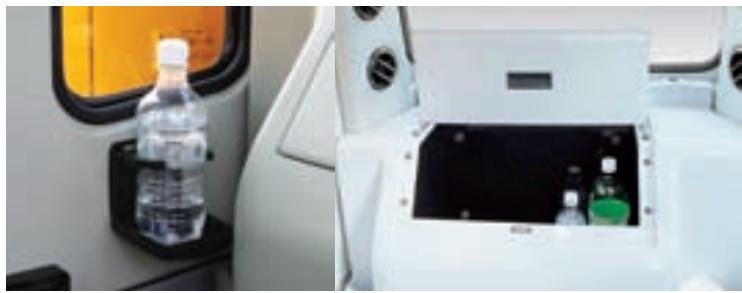

Compartiment de rangement et porte-gobelet

Un compartiment de rangement supplémentaire et un porte-gobelet sont installés derrière le siège de l'opérateur. Vous pouvez y conserver vos aliments et vos boissons au chaud ou au frais.

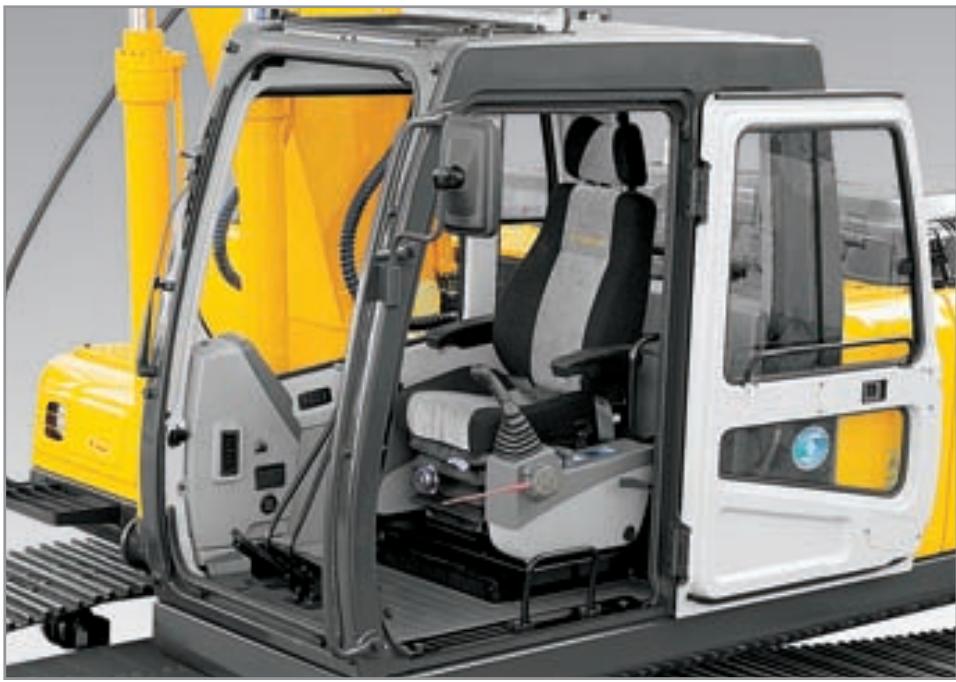

Grande cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore et une bonne visibilité. Le pare-brise panoramique et les grandes vitres avant et latérales offrent une excellente visibilité dans toutes les directions.

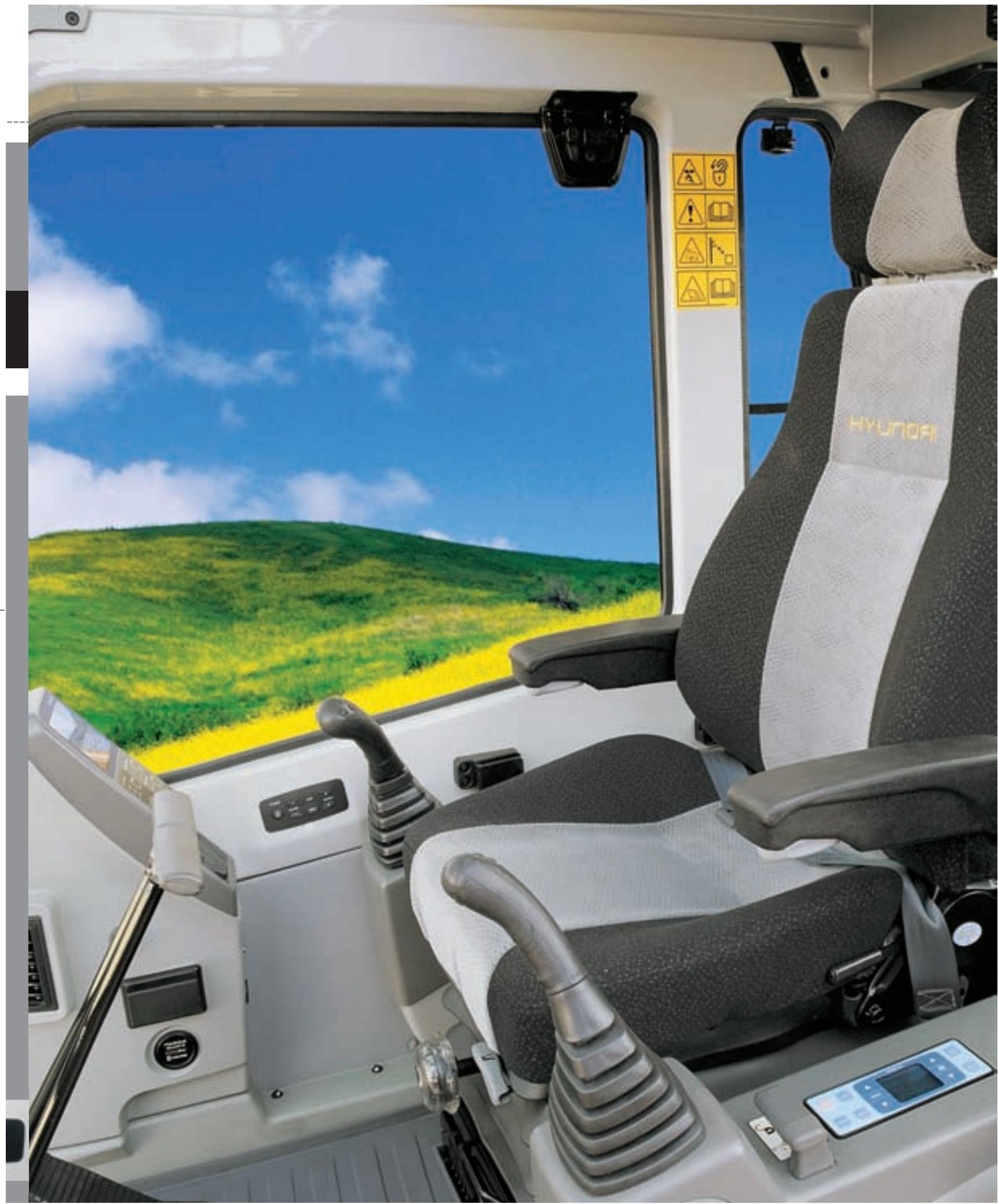

Cabine spacieuse et confortable

Tous les leviers de commande ont été conçus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajouté des renforts.

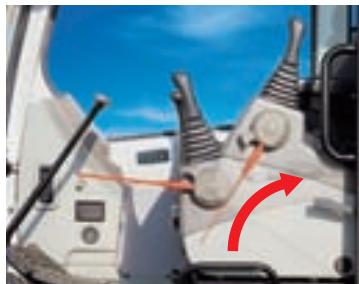

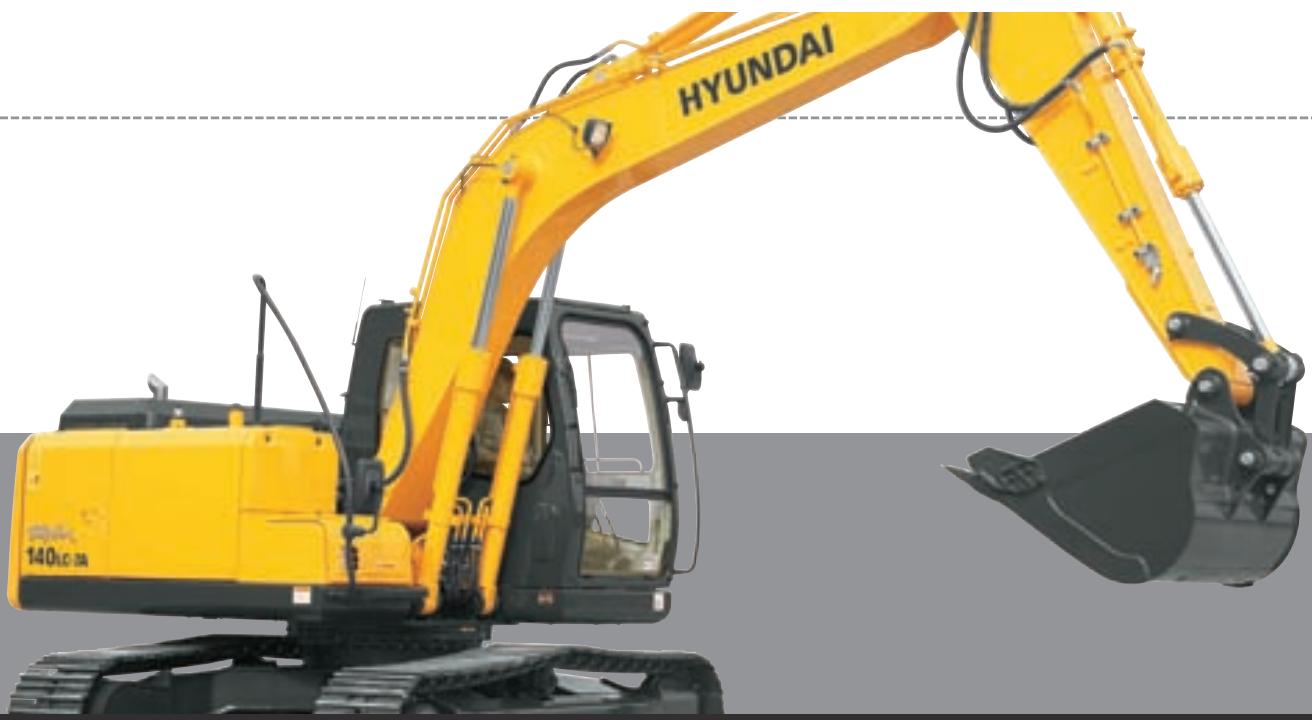

Pédales de translation souples et repose-pieds

Protection maximale

Manettes très sensibles et accès aisé

Les nouvelles manettes permettant une commande précise ont été équipées de doubles interrupteurs.

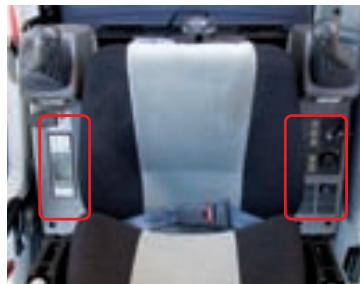

• Augmentation de puissance Bouton-poussoir de décélération
• Option (2)

Droite

• Klaxon
• Option (3)

Tableaux de commande d'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximité de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Sortie de secours par la vitre arrière

La vitre arrière est conçue pour que l'opérateur puisse sortir de l'engin en toute sécurité en cas d'urgence.

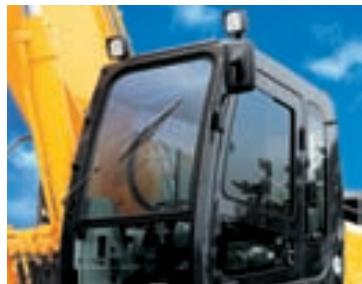

Essuie-glace relevable et projecteurs sur la cabine

L'essuie-glace relevable a été perfectionné pour une meilleure visibilité à l'avant. Les projecteurs situés sur la cabine augmentent la sécurité en éclairant largement les alentours de l'engin en cas de travail de nuit. (en option)

Les mêtres conditions de travail dans un environnement agréable

1 Panneau de commande centralisé 2 Klaxon 3 Option 4 Télécommande radio Levier de déplacement Groupe 7 Bouton de décélération Compteur horaire 9 Pédale de déplacement 10 Siège à suspension entièrement régable 10 Levier de sécurité 12 Bouton augmentation de puissance 13 Manette de commande 14 Climatisation et contrôleur de chauffage

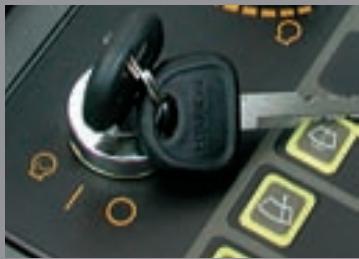

Prévention de la surchauffe du moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevée, le dispositif de commande CPU diminue le régime du moteur pour refroidir le moteur.

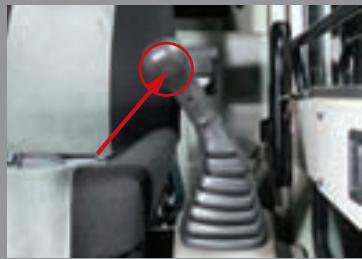

Système anti-redémarrage

Le nouveau système protège le démarreur contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10%. Cela est particulièrement utilisée lorsqu'une puissance supplémentaire est temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

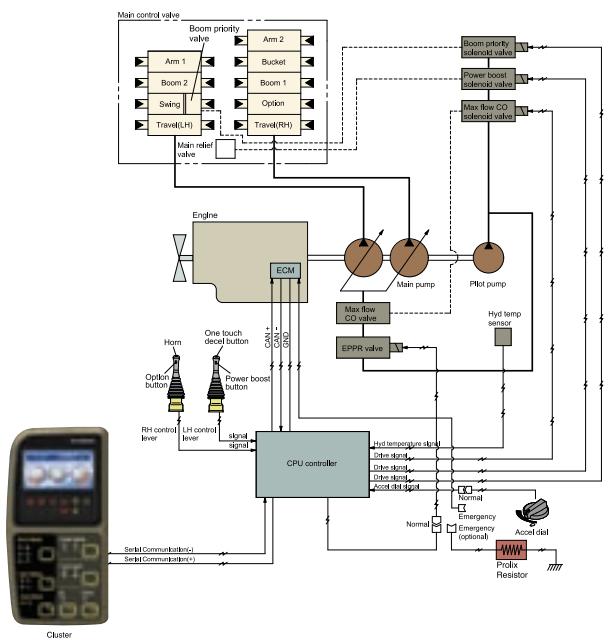

Systeme CAPO AVANCE

Le système CAPO (Computer Aided Power Optimization : optimisation de puissance assistée par ordinateur) avancé maintient la puissance du moteur et de la pompe à un niveau optimal. Les sélections de modes sont conçues pour diverses charges de travail et pour maintenir de bonnes prestations tout en réduisant la consommation de carburant. Les caractéristiques telles que la décélération automatique et l'augmentation de puissance sont comprises dans le système. Le système contrôle le régime du moteur, la température du liquide de refroidissement et la température de l'huile hydraulique. Le système comprend des possibilités d'autodiagnostic, qui affichent des codes d'erreur sur le panneau combiné.

Modepuissance

Mode H: puissance élevée

Mode S: puissance standard

2 Mode de travail

: Travaux durs

Travaux généraux

: Marteau

3 Mode utilisateur

Mode M: Puissance maximale

Mode U: Mémorisation des préférences de puissance

de l'utilisateur

Système de déclaration automatique

Lorsque les commandes ne sont pas sollicitées pendant plus de 4 secondes, le dispositif de contrôle CPU envoie l'ordre à l'actionneur d'accélérateur de réduire le régime du

moteur à 1000 t/min. Cela diminue la consommation de carburant et réduit les niveaux sonores dans la cabine.

Système de coupure de débit maximal

Pour des commandes précises et des travaux de finition, le système de coupure de début max. réduit le début de la pompe, permettant ainsi de travailler en douceur.

Système d'auto-diagnostic

Le dispositif de contrôle CPU diagnostique les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 48 types distincts d'erreurs. Les informations de cet appareil, telles que le régime moteur, la pression de la pompe principale, la tension de la batterie, la température hydraulique et le statut de tous les commutateurs électriques fournissent à l'opérateur l'état exact de cette machine. Cet instrument permet de d'accélérer le diagnostic en cas de panne de la machine.

Système de bouton-poussoir de décélération

Lorsque vous appuyez sur le bouton-poussoir de décélation, le dispositif de contrôle CPU contrôle l'actionneur d'accélération pour réduire le régime du moteur à 850 t/min. Et lorsque vous appuyez à nouveau sur le bouton-poussoir de décélation, le moteur revient au régime précédent.

Système de commande de début de la pompe

En position neutre : Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation : Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est réglé automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Système de maintien du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Système de régénération de début du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Amortisseur hydraulique dans la pédale de translation

Amélioration des sensations et de la maîtrise de translation à l'aide de dispositif de réduction des chocs.

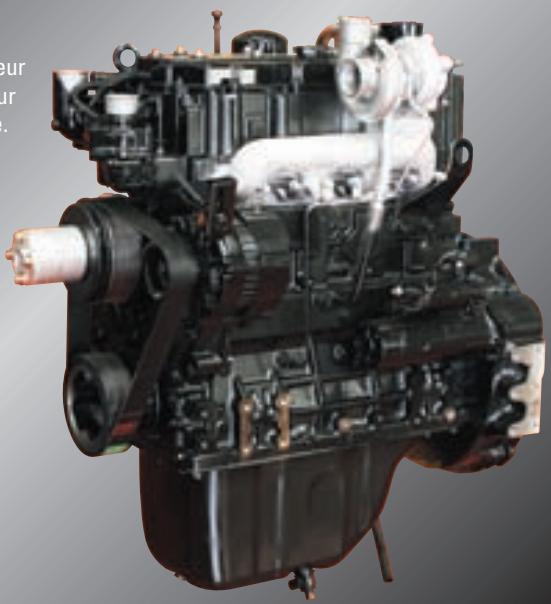

Moteur mitsubishi d04fd-taa

Le moteur 4 cylindres à turbocompresseur et refroidissement de l'air est conçu pour assurer puissance, fiabilité et économie. Ce moteur est conforme aux normes d'émission EPA Tier III et EU Stage IIIA.

Une fiabilité à toute épreuve

Si vous avez un travail dur à faire, il vous faut la puissance, la précision et la flexibilité des moteurs Mitsubishi D04FD-TAA. Ils se distinguent par des améliorations importantes qui rendent chaque pièce de l'équipement plus efficace, plus intelligent, plus silencieux et plus résistant.

Le système de carburant à galerie commune haute pression permet au moteur de réaliser des performances avec une torsion plus haute et une meilleure réaction du moteur à chaque rotation, sans compromettre les économies en carburant.

Le moteur Mitsubishi D04FD-TAA a été conçu sur la base des moteurs de la série Mitsubishi SK qui a été couronnée de succès à maintes reprises.

Ces moteurs combinent des commandes électroniques complètes à des performances d'une grande fiabilité, comme vous l'attendriez d'une des plus réussies et durables conceptions de moteur.

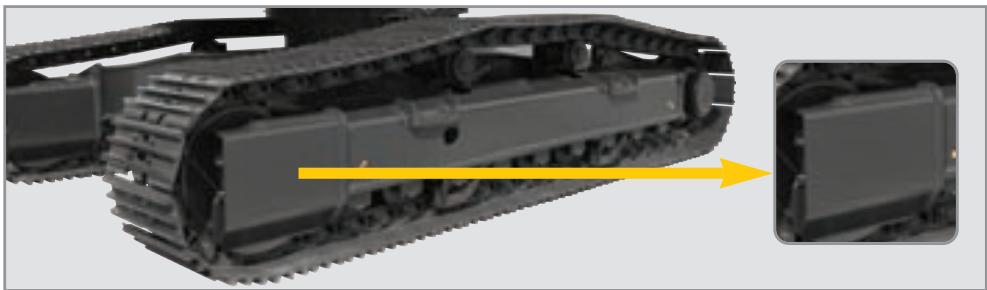

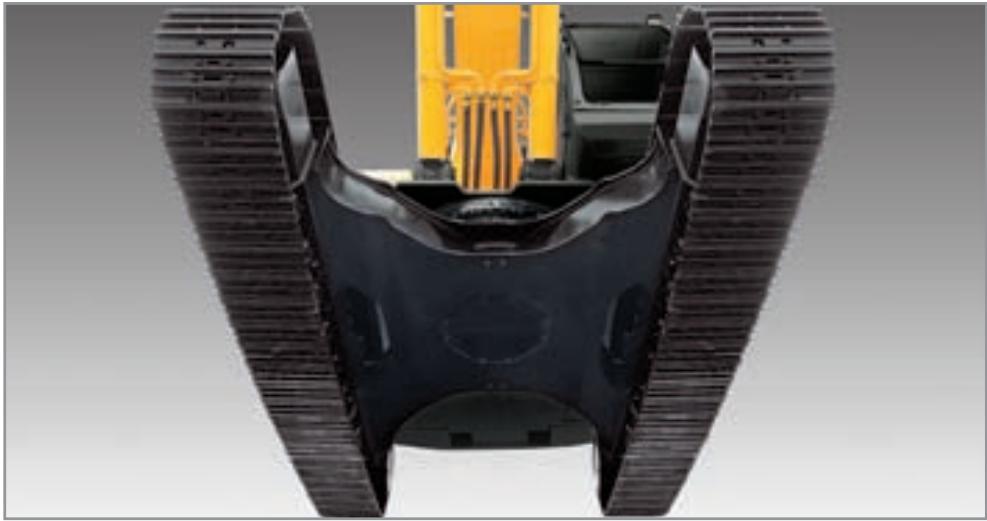

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé avec des pièces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugueux et lors de travaux sur sites humides. L'utilisation de galets supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert adéquat de la machine sur tous les terrains. Le long châssis inférieur comprend des composants style excavatrice pour travaux lourds. Un châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs. (Guide chenille complète : option)

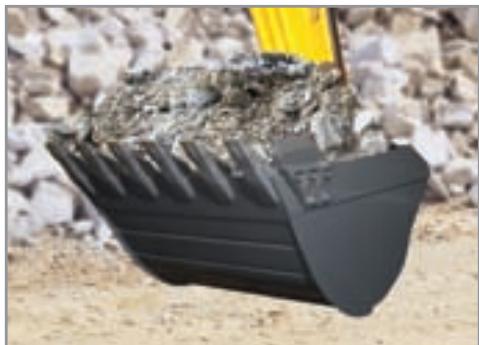

Godet articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

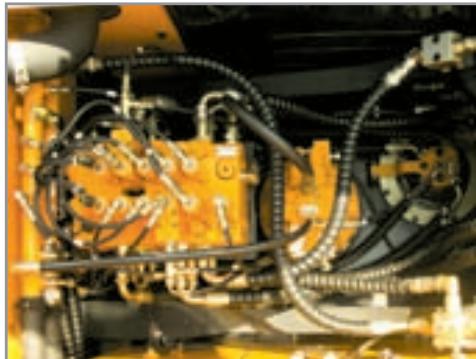

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

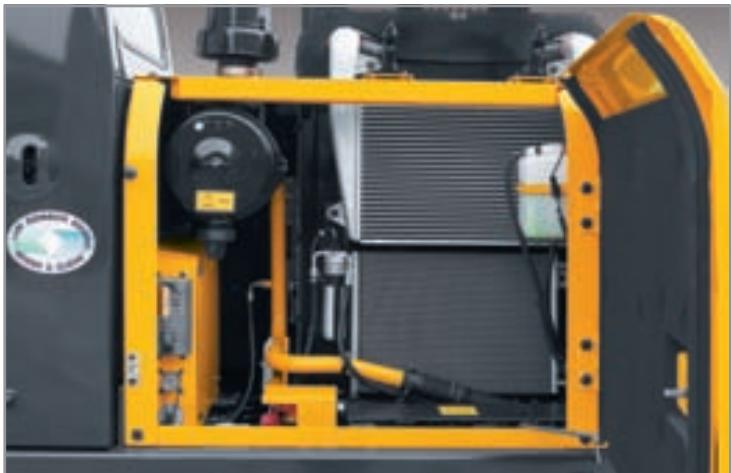

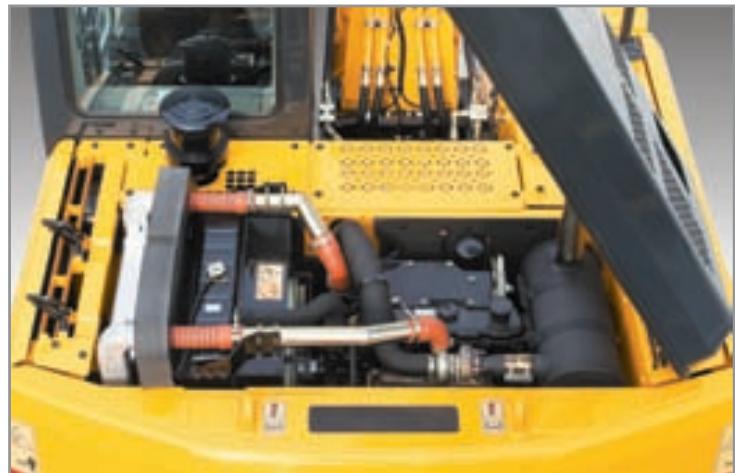

Capot latéral à ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilite l'entretien et les réparations.

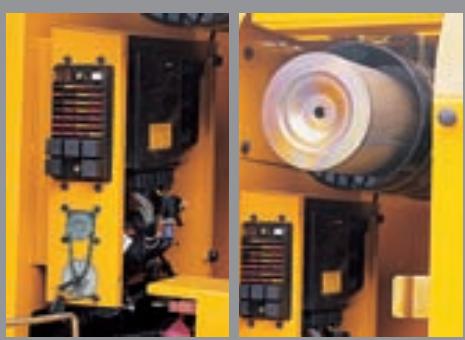

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévus pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

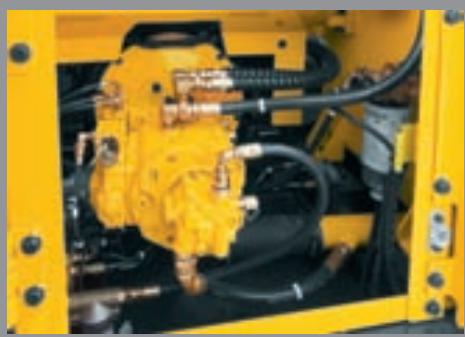

Boîtier de commande électrique et filtré à air facile à replacer centralisés

Le boîtier de commande électrique et le filtre à air sont centralisés dans un seul et même compartiment pour faciliter l'entretien.

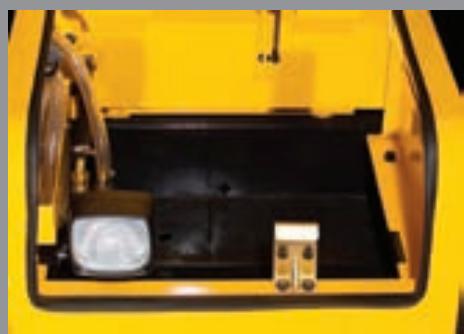

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

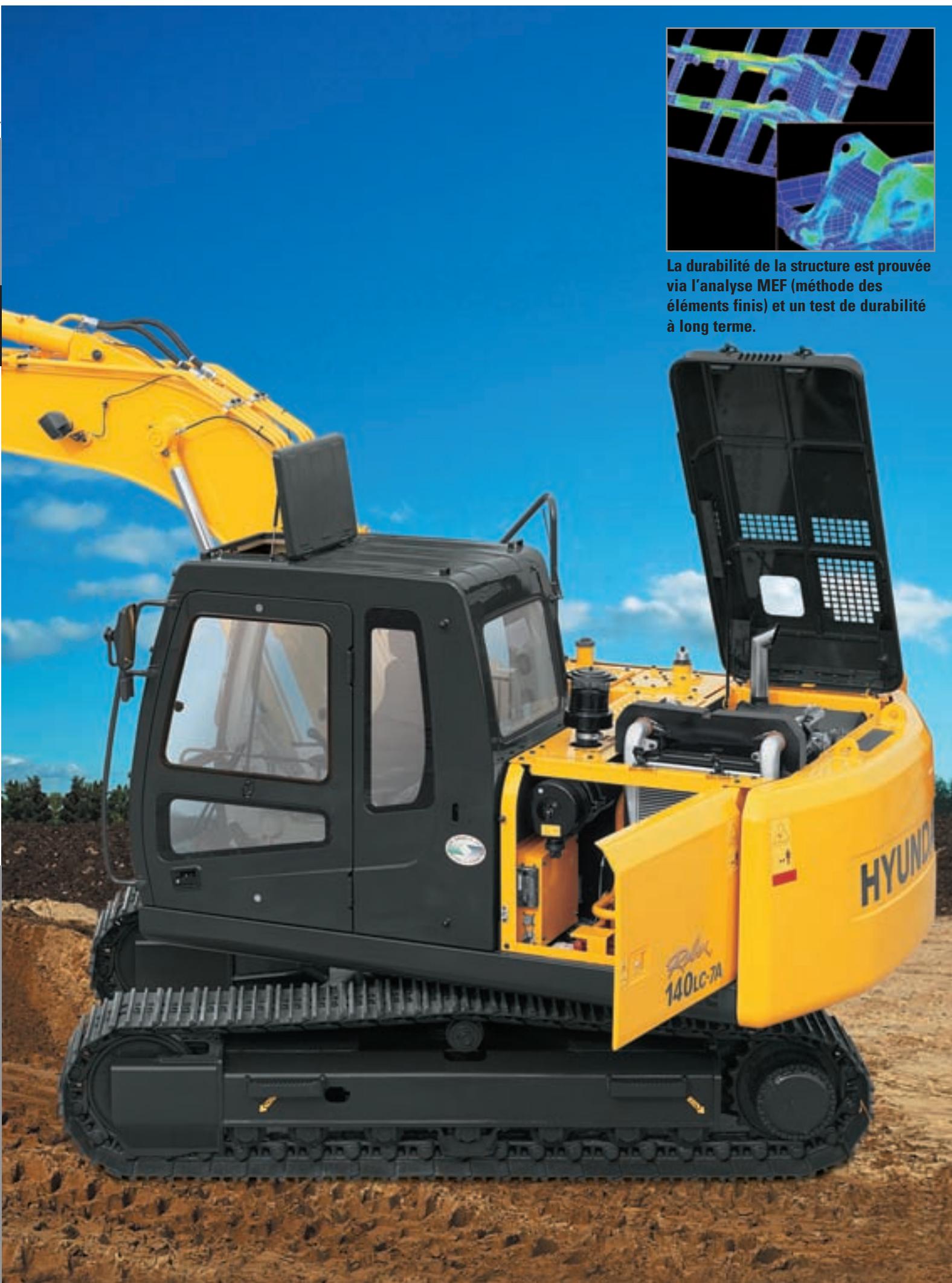

Grand coffre à outils constitue un espace de rangement supplémentaire

Moteur

Modèle			Mitsubishi D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge et faible émission
Puisance nominale au volant	SAE	J1995 (brute)	89 kW (119 HP) à 2000 t/min
		J1349 (nette)	78 kW (105 HP) à 2000 t/min
	DIN	6271/1 (brute)	89 kW (121 PS) à 2000 t/min
		6271/1 (nette)	78 kW (106 PS) à 2000 t/min
Couple max.			454 Nm à 1700 t/min
Alésage x course			102 mm x 130 mm
Cylindrée			4249 cc
Batteries			2 x 12 V x 100 Ah
Démarreur			24 V - 5,0 kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Capacité nominale	2x130 ℓ/min (34.3 US gpm / 28.6 UK gpm)
Sous-pompe pour le circuit de contrôle	Pompe à engrenages
Système de pompe à capteur transversal et économisant le carburant
Moteurs hydrauliques
Translation	Moteur à piston axial à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de décharge
Circuits de travail	32,4 MPa (4690 psi)
Translation	32,4 MPa (4690 psi)
Augmentation de puissance (flèche, balancier, godet)	35,3 MPa (5120 psi)
Circuit de rotation	23,5 MPa (3410 psi)
Circuit de commande	3,4 MPa (500 psi)
Soupape de service	Installée
Vérins hydrauliques
N° de vérins alésage x tige x course	Flèche : 2 - 105 x 75 x 1075 mm
	Balancier : 1 - 115 x 80 x 1188 mm
	Godet : 1 - 100 x 70 x 855 mm
	Lame niveuse : 2 - 100 x 65 x 270 mm
	Flèche articulée : 2 - 105 x 75 x 975 mm
	Vérin de réglage (flèche) : 1 - 145 x 90 x 610 mm

Entraînements et freins

Controle

Méthode de direction	Entertrement hydrostatique
Moteur de translation	Moteur à piston axial, module sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	133 kN (29,3200 lbf)
Vitesse de translation max. (élevée)/(basse)	5,1 km/h / 3,3 km/h
Aptitude en cote	35°(70 %)
Frein de stationnement	Humide, multi-disque

Des manettes opèrent par pression pilote et des pédales avec levier détachable garantissant un fonctionnement ainsi et sans fatigue.

Controle pilote	Deux manettes avec un levier de sécurité (Gauche) : rotation et balancier, (droite) : flèche et godet (ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Electrique, molette d'accélérateur
Feux	Deux feuels installés sur la flèche, un sous la batterie

Système de pivotement

Mateur de pivotement	Mateur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	13,1 tpm

Contenances du liquide de refroidissement et des lubrifiants

Train de roulement

( remplissage)	litre	US gal	UK gal
Réservoir de carburant	270,0	71.3	59.4
Liquide de refroidissement du moteur	22,0	5.8	4.8
Huile moteur	18,5	4.8	4.0
Dispositif de rotation	2,5	0.66	0.55
Réduction finale (chaque côte)	3,0	0.79	0.66
Circuit hydraulique (réservoir y compris)	210,0	55.5	46.2
Réservoir hydraulique	124,0	32.8	27.3

Le chassis central en X est intégralement soudé avec un chassis de chenille à section en caisson renforcée. Le chassis comprend des galets lubrifés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Poids en ordre de marche (approximatif)

Description	R140LC-7A/R140LCD-7A	R140LCM-7A
Chassis central	Chassis central en X
Chaines	Type caisson pentagonal
Nombre de patins de chaque coté	46	47
Nombre de galets supérieurs de chaque coté	1	2
Nombre de galets inférieurs de chaque coté	7	7
Nombre de guides de chenille de chaque coté	1	1

Le poids en ordre de marche, incluant mono-flèche de 4,6 m, balancier de 2,5 mm, godet rétro-arrière de 0,58 m³ profile SAE, lubrifant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

Poids du composant principal
Structure supérieure	3620 kg (7,980 lb)
Contrepoids	2200 kg (4,850 lb)
4,6 m flèche (avec vérin du balancier)	1030 kg (2,270 lb)

Poids en ordre de marche

Patins (triple nerve) mm (in)		Poids en ordre de marche kg (lb)	Pression au sol MPa (psi)
500 (20")	R140LC-7A	13790 (30,400)	0,042 (6.11)
	R140LCD-7A	14590 (32,160)	0,044 (6.40)
※600 (24")	R140LC-7A	13980 (30,820)	0,035 (5.12)
	R140LCD-7A	14800 (32,630)	0,037 (5.40)
700 (28")	R140LC-7A	14210 (31,330)	0,031 (4.55)
800 (31")	R140LCM-7A	16880 (37,210)	0,031 (4.55)
*710 (28")	R140LCM-7A	16880 (37,210)	0,031 (4.55)

Equipement standard

• Patins à double nervure

Godets

0,23 (0.30)

Profil SAE m³ (yd³)

0.40 (0.52)

0.46 (0.60)

0.52 (0.68)

0,65 (0.85)

0.71 (0.93)

0.45 (0.59)

0,55 (0.72)

Capacité m3(yd3)

Largeur mm (in)

Poidskg (lb)

Recommendation mm (ft.in)

Flèche

※4,6(15'1")

4,1(13'5")

4,9(16'1") Flèche régiable

Profil SAE

Profil CECE

Sans couteauxlatéraux

Avec couteauxlatéraux

Bras

1,9(6' 3")

2,1(6' 11")

2,5(8' 2")

3,0(9' 10")

1,9(6' 3")

2,1(6' 11")

1,9(6' 3")

2,1(6' 11")

2,5(8' 2")

0,23 (0.30)

0,20 (0.26)

520 (20.5)

620 (24.4)

335 (740)

●

●

●

■

●

●

●

●

●

0,40 (0.52)

0,35 (0.46)

760 (29.9)

860 (33.9)

410 (900)

●

●

●

■

●

●

●

●

●

0,46 (0.60)

0,40 (0.52)

850 (33.5)

950 (37.4)

435 (960)

●

●

●

▲

●

●

●

●

■

0,52 (0.68)

0,45 (0.59)

935 (36.8)

1035 (40.8)

460 (1,010)

●

●

●

-

●

●

●

■

■

※0,58 (0.76)

0,50 (0.65)

1030 (40.6)

1130 (44.5)

480 (1,060)

●

●

■

-

●

●

■

▲

▲

0,65 (0.85)

0,55 (0.72)

1110 (43.7)

1210 (47.6)

500 (1,100)

■

■

▲

-

●

■

▲

▲

-

0,71 (0.93)

0,60 (0.78)

1205 (47.4)

-

540 (1,190)

▲

▲

-

-

■

▲

▲

-

-

◎0,45 (0.59)

0,40 (0.52)

1520 (59.8)

-

410 (900)

●

●

■

-

●

●

■

■

▲

★0,55 (0.72)

0,45 (0.59)

1800 (70.9)

-

585 (1,290)

■

■

▲

-

●

●

■

▲

▲

: Godet élève retro caveuse standard : Travaux lourds : Godet à roches-travaux lourds

: D'application pour des matériaux d'une densité 2000kg / m³ ou moins

: D'application pour des matériaux d'une densité 1600kg / m³ ou moins

D'application pour des matériaux d'une densité 1100 kg / m³ ou moins

Accessoire de pelle rétrocaveuse

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Une mono-flèche de 4,6 m; 4,1 m é flèche régiable de 4,9 m et des balanciers de 1,90 m; 2,10 m; 2,50 m; 3,00 mm sont disponibles. Les godets sont des accessoires entièrement soudés en acier à haute résistance.

1,9m(6^3^ )

2,1m (6' 11")

2,5m (8' 2")

3,00 m (9'10")

Force d'excavation

Bras	Longueur	mm (ft.in)	1,90 (6' 3")	2,10 (6' 11")	※2,50 (8' 2")	3,00 (9' 10")	Remarque
	Poids	kg (lb)	560 (1,230)	580 (1,280)	610 (1,340)	670 (1,480)
Force d'excavation du godet	SAE	kN	83,4 [91]	83,4 [91]	83,4 [91]	83,4 [91]	Augmentation de puissance
		kgf	8500 [9,270]	8500 [9,270]	8500 [9,270]	8500 [9,270]
		lbf	18740 [20,440]	18740 [20,440]	18740 [20,440]	18740 [20,440]
	ISO	kN	96,1 [104.8]	96,1 [104.8]	96,1 [104.8]	96,1 [104.8]
		kgf	9800 [10,690]	9800 [10,690]	9800 [10,690]	9800 [10,690]
		lbf	21610 [23,570]	21610 [23,570]	21610 [23,570]	21610 [23,570]
Force d'excavation du bras	SAE	kN	74,5 [81.3]	71,6 [78.1]	61,8 [67.4]	53,9 [59.0]
		kgf	7600 [8,290]	7300 [7,960]	6300 [6,870]	5500 [6,020]
		lbf	16760 [18,280]	16090 [17,550]	13890 [15,150]	12130 [13,270]
	ISO	kN	78,5 [85.6]	75,5 [82.4]	64,7 [70.6]	56,9 [62.1]
		kgf	8000 [8,730]	7700 [8,400]	6600 [7,200]	5800 [6,330]
		lbf	17640 [19,240]	16980 [18,520]	14550 [15,870]	12790 [13,950]

Note : Poids du balancier y compris l'articulation et le vérin de godet. Balancier standard

Dimensions et rayons d'action

A	Empattement	3000 (9' 10")
B	Longueur hors tout de l'excavatrice	3750 (12' 4")
C	Garde au sol du contrepoids	935 (3' 1")
D	Rayon de rotation à l'arrière	2310 (7' 7")
D'	Longueur de l'extrémité arrêté	2280 (7' 6")
E	Largeur hors tout de la structure supérieure	2500 (8' 2")
F	Hauteur hors tout de la cabine	2820 (9' 3")
G	Garde au sol min.	440 (1' 5")
H	Largeur de voie	2000 (6' 7")

mm (ft·in)

	Longueur flèche	※ 4600 (15' 1")				※ 4100 (13' 5")
	Longueur du balancier	1900 (6' 3")	2100 (6' 11")	※ 2500 (8' 2")	3000 (9' 10")	1900 (6' 3")	2100 (6' 11")
I	Longueur hors tout	7810 (25' 7")	7830 (25' 8")	7800 (25' 7")	7740 (25' 5")	7310 (24' 0")	7330 (24' 6")
J	Hauteur hors tout de la flèche	2640 (8' 8")	2750 (9' 0")	2760 (9' 1")	3070 (10' 1")	2680 (8' 10")	2820 (9' 3")
K	Largeur patin de chenille	500 (20")		※600 (24")		700 (28")
L	Largeur hors tout	2500 (8' 2")		2600 (8' 6")		2700 (8' 10")

Equipement standard

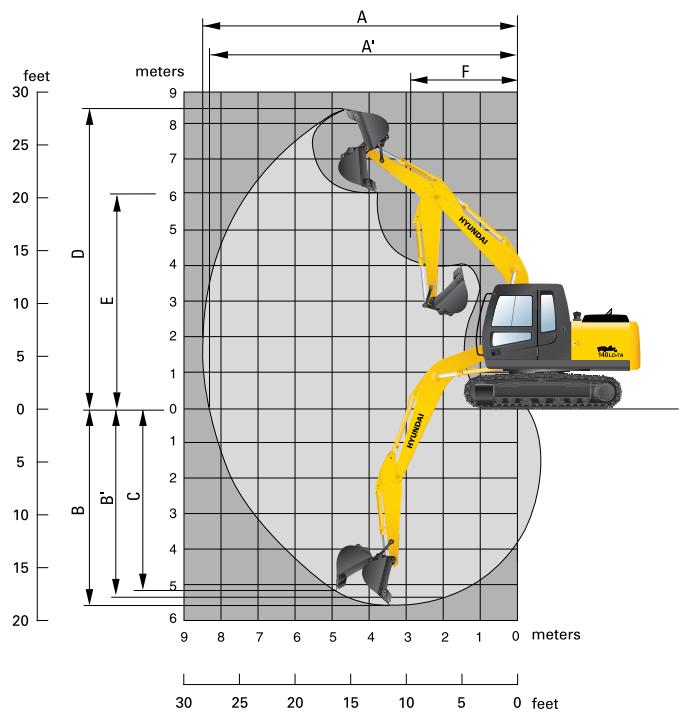

Rayons d'action R140LC-7A

mm (ft·in)

	Longueur flèche	※ 4600 (15' 1")				※ 4100 (13' 5")
	Longueur du balancier	1900 (6' 3")	2100 (6' 11")	※ 2500 (8' 2")	3000 (9' 10")	1900 (6' 3")	2100 (6' 11")
A	Portée d'attaque max.	7750 (25' 5")	7920 (26' 0")	8340 (27' 4")	8800 (28' 10")	7250 (23' 9")	7420 (24' 4")
A'	Portée d'attaque max. au sol	7600 (24' 11")	7780 (25' 6")	8200 (26' 11")	8670 (28' 5")	7100 (23' 4")	7270 (23' 10")
B	Profondeur d'attaque max.	5000 (16' 5")	5200 (17' 1")	5600 (18' 4")	6100 (20' 0")	4570 (15' 0")	4770 (15' 8")
B'	Profondeur d'attaque max. (niveau 8')	4730 (15' 6")	4950 (16' 3")	5390 (17' 8")	5910 (19' 5")	4310 (14' 2")	4520 (14' 10")
C	Profondeur d'attaque max. pour murs verticaux	4460 (14' 8")	4590 (15' 1")	5120 (16' 10")	5660 (18' 7")	4090 (14' 5")	4220 (13' 10")
D	Hauteur d'attaque max.	8060 (26' 5")	8140 (26' 8")	8520 (27' 11")	8730 (28' 8")	7660 (25' 2")	7730 (25' 4")
E	Hauteur de déversement max.	5630 (18' 6")	5710 (18' 9")	6080 (19' 11")	6280 (20' 7")	5220 (17' 2")	5290 (17' 4")
F	Rayon de rotation min.	2620 (8' 7")	2680 (8' 10")	2620 (8' 7")	2660 (8' 9")	2350 (7' 9")	2470 (8' 1")

Equipement standard

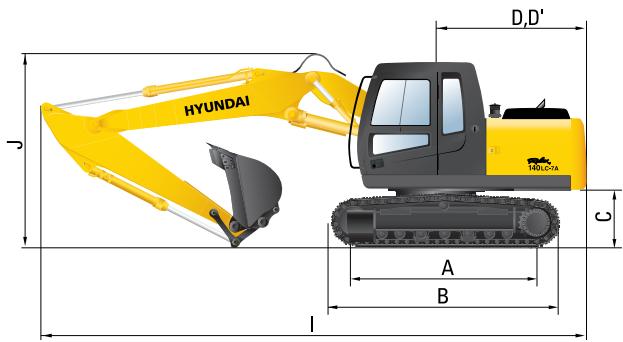

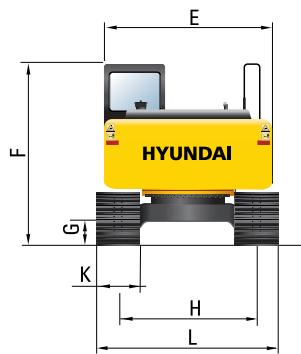

Dimensions r140lc-7a flèche réglable

mm (ft·in)

A	Empattement	3000 (9' 10")
B	Longueur hors tout de l'excavatrice	3750 (12' 4")
C	Garde au sol du contrepoids	935 (3' 1")
D	Rayon de rotation à l'arrière	2310 (7' 7")
D'	Longueur de l'extrémité arrière	2280 (7' 6")
E	Largeur hors tout de la structure supérieure	2500 (8' 2")
F	Hauteur hors tout de la cabine	2820 (9' 3")
G	Garde au sol min.	440 (1' 5")
H	Largeur de voie	2000 (6' 7")

mm (ft·in)

	Longueur flèche	4900 (16' 1") Flèche régiable
	Longueur du balancier	1900 (6' 3")	2100 (6' 11)	2500 (8' 2")
I	Longueur hors tout	8140 (26' 8")	8140 (26' 8")	8120 (26' 8")
J	Hauteur hors tout de la flèche	2820 (9' 3")	2920 (9' 7")	2940 (9' 8")
K	Largeur patin de chenille	500 (19.7")	600 (23.6")	700 (27.6")
L	Largeur hors tout	2500 (8' 2")	2600 (8' 6")	2700 (8' 10")

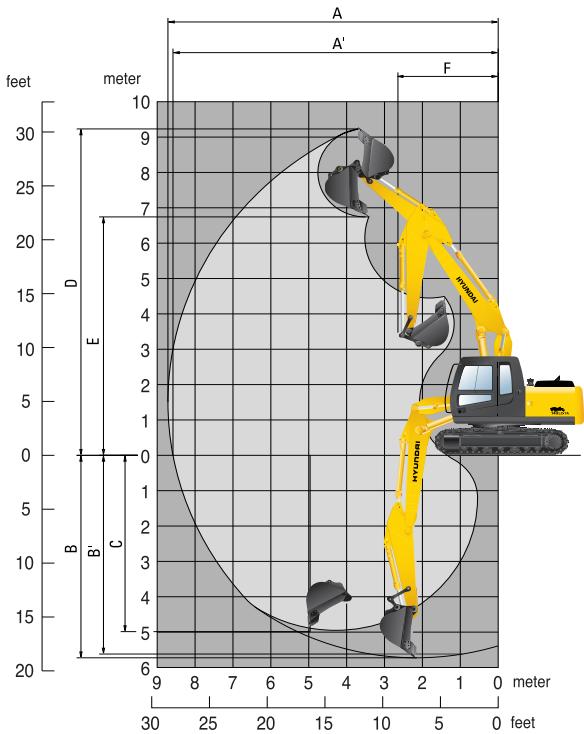

Rayons d'action r140lc-7a flèche réglatable

mm (ft·in)

	Longueur flèche	4900 (16' 1") Flèche régable
	Longueur du balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")
A	Portée d'attaque max.	8140 (26' 8")	8310 (27' 3")	8720 (28' 7")
A'	Portée d'attaque max. au sol	8000 (26' 3")	8180 (26' 10")	8590 (28' 2")
B	Profondeur d'attaque max.	5140 (16' 10")	5340 (17' 6")	5740 (18' 10")
B'	Profondeur d'attaque max. (niveau 8')	5020 (16' 6")	5220 (17' 2")	5630 (18' 6")
C	Profondeur d'attaque max. pour murs verticaux	4380 (14' 4")	4560 (15' 0")	5000 (16' 5")
D	Hauteur d'attaque max.	8770 (28' 9")	8870 (29' 1")	9230 (30' 3")
E	Hauteur de déversement max.	6280 (20' 7")	6390 (21' 0")	6740 (22' 1")
F	Rayon de rotation min.	2660 (8' 9)	2800 (9' 2")	2670 (8' 9")

Dimensions et rayons d'action

A	Empattement	3000 (9' 10")
B	Longueur hors tout de l'excavatrice	3750 (12' 4")
C	Garde au sol du contrepoids	935 (3' 1")
D	Rayon de rotation à l'arrière	2310 (7' 7")
D'	Longueur de l'extrémité arrêté	2280 (7' 6")
E	Largeur hors tout de la structure supérieure	2500 (8' 2")
F	Hauteur hors tout de la cabine	2820 (9' 3")
G	Garde au sol min.	440 (1' 5")
H	Largeur de voie	2000 (6' 7")
M	Garde au sol de la lame niveleuse soulevée	625 (2' 1")
N	Profondeur de la lame niveleuse abaissee	515 (1' 8")
O	Hauteur de la lame niveleuse	550 (1' 10")
	Largeur de la lame niveleuse	2500 (8' 2") 2600 (8' 6")

K	Largeur patin de chenille	500 (20")	※600 (24")	700 (28")
L	Largeur hors tout	2500 (8' 2")	2600 (8' 6")	2700 (8' 10")

Equipement standard

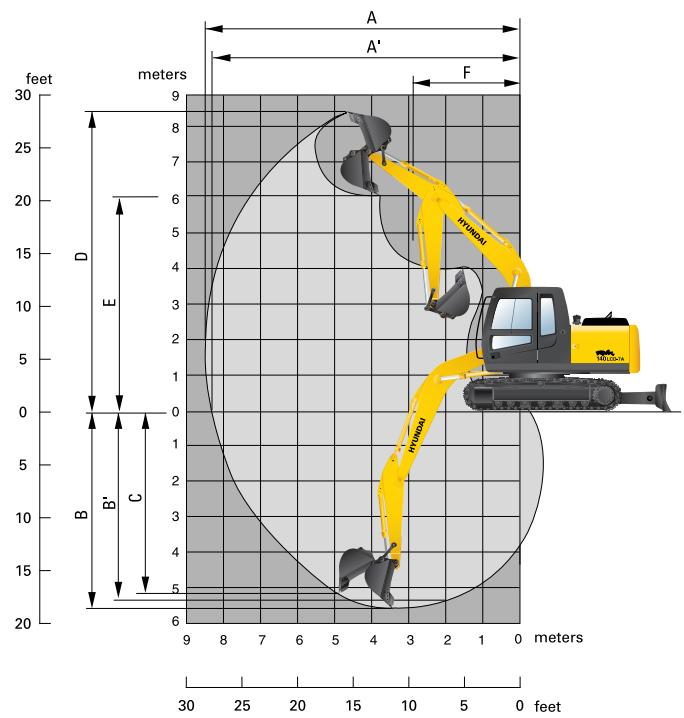

Rayons d'action R140LCD-7A

mm (ft·in)

	Longueur flèche	※ 4600 (15' 1")				※ 4100 (13' 5")
	Longueur du balancier	1900 (6' 3")	2100 (6' 11")	※ 2500 (8' 2")	3000 (9' 10")	1900 (6' 3")	2100 (6' 11")
A	Portée d'attaque max.	7750 (25' 5")	7920 (26' 0")	8340 (27' 4")	8800 (28' 10")	7250 (23' 9")	7420 (24' 4")
A'	Portée d'attaque max. au sol	7600 (24' 11")	7780 (25' 6")	8200 (26' 11")	8670 (28' 5")	7100 (23' 4")	7270 (23' 10")
B	Profondeur d'attaque max.	5000 (16' 5")	5200 (17' 1")	5600 (18' 4")	6100 (20' 0")	4570 (15' 0")	4770 (15' 8")
B'	Profondeur d'attaque max. (niveau 8")	4730 (15' 6")	4950 (16' 3")	5390 (17' 8")	5910 (19' 5")	4310 (14' 2")	4520 (14' 10")
C	Profondeur d'attaque max. pour murs verticaux	4460 (14' 8")	4590 (15' 1")	5120 (16' 10")	5660 (18' 7")	4090 (14' 5")	4220 (13' 10")
D	Hauteur d'attaque max.	8060 (26' 5")	8140 (26' 8")	8520 (27' 11")	8730 (28' 8")	7660 (25' 2")	7730 (25' 4")
E	Hauteur de déversement max.	5630 (18' 6")	5710 (18' 9")	6080 (19' 11")	6280 (20' 7")	5220 (17' 2")	5290 (17' 4")
F	Rayon de rotation min.	2620 (8' 7")	2680 (8' 10")	2620 (8' 7")	2660 (8' 9")	2350 (7' 9")	2470 (8' 1")

Equipement standard

A	Empattement	3030 (9' 11")
B	Longueur hors tout de l'excavatrice	3860 (12' 4")
C	Garde au sol du contrepoids	1195 (3' 11")
D	Rayon de rotation à l'arrière	2310 (7' 7")
D'	Longueur de l'extrémité arrêté	2280 (7' 6")
E	Largeur hors tout de la structure supérieure	2500 (8' 2")
F	Hauteur hors tout de la cabine	3080 (10' 1")
G	Garde au sol min.	600 (2' 0")
H	Largeur de voie	2040 (6' 8")

mm (ft·in)

	Longueur flèche	※ 4600 (15' 1")
	Longueur du balancier	1900 (6' 3")	2100 (6' 11)	※ 2500 (8' 2")	3000 (9' 10")
I	Longueur hors tout	7760 (25' 6")	7810 (25' 7")	7770 (25' 6")	7810 (25' 7")
J	Hauteur hors tout de la flèche	2740 (8' 12")	2850 (9' 4")	2810 (9' 3")	3080 (10' 1")

K	Largeur patin de chenille	※800 (31")
L	Largeur hors tout	2840 (9' 4")

Equipement standard

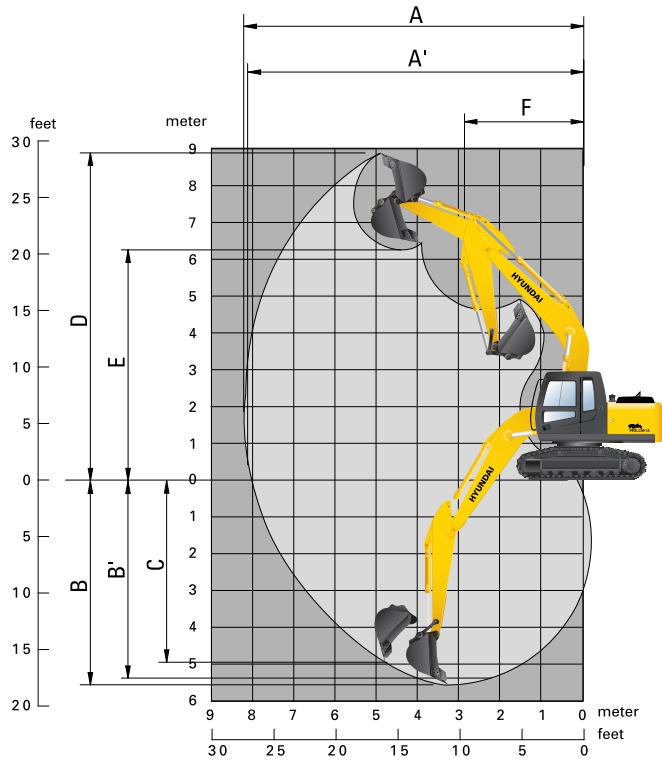

Rayons d'action R140LCM-7A

mm (ft·in)

	Longueur flèche	※ 4600 (15' 1")
	Longueur du balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")	3000 (9' 10")
A	Portée d'attaque max.	7750 (25' 5")	7920 (26' 0")	8340 (27' 4")	8800 (28' 10")
A'	Portée d'attaque max. au sol	7540 (24' 9")	7720 (25' 4")	8130 (26' 8")	8600 (28' 3")
B	Profondeur d'attaque max.	4700 (15' 5")	4900 (16' 1")	5300 (17' 5")	5800 (19' 0")
B'	Profondeur d'attaque max. (niveau 8')	4440 (14' 7")	4650 (15' 3")	5100 (16' 9")	5620 (18' 5")
C	Profondeur d'attaque max. pour murs verticaux	4180 (13' 9")	4310 (14' 2")	4840 (15' 11")	5380 (17' 8")
D	Hauteur d'attaque max.	8340 (27' 4")	8410 (27' 7")	8740 (28' 8")	9010 (29' 7")
E	Hauteur de déversement max.	5900 (19' 4")	5980 (19' 7")	6300 (20' 8")	6560 (21' 6")
F	Rayon de rotation min.	2620 (8' 7")	2680 (8' 10")	2620 (8' 7")	2660 (8' 9")

※ Equipement standard

Capacités de levage R140LC-7A

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

• Fliche: 4,6 m • Balancier: 1,9 m • Godet: 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée m(ft)
6.0 m	kg					*3160	*3160			*2910	2370	5.95
20.0 ft	lb					*6970	*6970			*6420	5220	(19.5)
4.5 m	kg					*3330	*3330			2840	1770	6.90
15.0 ft	lb					*7340	*7340			6260	3900	(22.6)
3.0m	kg			*5940	*5940	*4140	3530	3500	2180	2490	1530	7.37
10.0 ft	lb			*13100	*13110	*9130	7780	7720	4810	5490	3370	(24.2)
1.5 m	kg			*8030	6070	*5130	3280	3390	2080	2400	1460	7.45
5.0 ft	lb			*17700	13380	*11310	7230	7470	4590	5290	3220	(24.4)
Niveau du sol	kg			*8200	5840	5230	3120	3310	2010	2530	1530	7.17
	lb			*18080	12870	11530	6880	7300	4430	5580	3370	(23.5)
-1.5 m	kg	*6840	*6840	*8910	5850	5170	3070			2980	1820	6.48
-5.0 ft	lb	*15080	*15080	*19640	12900	11400	6770			6570	4010	(21.3)
-3.0 m	kg	*11210	*11210	*7580	6000	*5000	3140			3380	2700	5.15
-10.0 ft	lb	*24710	*24710	*16710	13230	*11020	6920			7450	5950	(16.9)

• Flèche: 4,6 m • Balancier: 2,5 m • Godet: 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée
												(m ft)
6.0 m	kg									*2580	1950	6.69
20.0 ft	lb									*5690	4300	(21.9)
4.5 m	kg							*2710	2290	2460	1520	7.53
15.0 ft	lb							*5970	5050	5420	3350	(24.7)
3.0m	kg			*4670	*4670	*3570	*3570	*3140	2210	2190	1330	7.95
10.0 ft	lb			*10300	*10300	*7870	*7870	*6920	4870	4830	2930	(26.1)
1.5 m	kg			*7530	6300	*4670	3330	3410	2100	2110	1260	8.03
5.0 ft	lb			*16600	13890	*10300	7340	7520	4630	4650	2780	(26.3)
Niveau du sol	kg			*8620	5870	5240	3120	3300	1990	2200	1310	7.77
	lb			*19000	12940	11550	6880	7280	4390	4850	2890	(25.5)
-1.5 m	kg	*5750	*5750	*9180	5780	5130	3030	3240	1950	2520	1520	7.15
-5.0 ft	lb	*12680	*12680	*20240	12740	11310	6680	7140	4300	5560	3350	(23.5)
-3.0 m	kg	*8800	*8800	*8320	5860	5150	3050			*3250	2060	6.01
-10.0 ft	lb	*19400	*19400	*18340	12920	11350	6720			*7170	4540	(19.7)
-4.5 m	kg			*5950	*5950
-15.0 ft	lb			*13120	*13120

• Flèche : 4,6 m • Balancier : 3,0 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée
														m(ft)
6.0 m	kg							*1810	*1810			*2320	1680	7.25
20.0 ft	lb							*3990	*3990			*5110	3700	(23.8)
4.5 m	kg							*2420	2330			2200	1340	8.02
15.0 ft	lb							*5340	5140			4850	2950	(26.3)
3.0m	kg					*3050	*3050	*2790	2240	*1580	1450	1970	1180	8.41
10.0 ft	lb					*6720	*6720	*6150	4940	*3480	3200	4340	2600	(27.6)
1.5 m	kg			*6540	6520	*4210	3390	*3340	2110	*2110	1400	1910	1120	8.49
5.0 ft	lb			*14420	14370	*9280	7470	*7360	4650	*4650	3090	4210	2470	(27.9)
Niveau du sol	kg			*8610	5940	*5230	3140	3290	1990	*2000	1350	1970	1160	8.25
	lb			*18980	13100	*11530	6920	7250	4390	*4410	2980	4340	2560	(27.1)
-1.5 m	kg	*5250	*5250	*9200	5750	5110	300	3210	1910			2220	1310	7.67
-5.0 ft	lb	*11570	*11570	*20280	12680	11270	6610	7080	4210			4890	2890	(25.2)
-3.0 m	kg	*7680	*7680	*8740	5760	5090	2980	3210	1920			2830	1710	6.64
-10.0 ft	lb	*16930	*16930	*19270	12700	11220	6570	7080	4230			6240	3770	(21.8)
-4.5 m	kg	*11270	*11270	*7040	5950	*4460	3100
-15.0 ft	lb	*24850	*24850	*15520	13120	*9830	6830

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsqu'elle se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

• Flèche réglable : 4,9 m • Balancier : 1,9 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée m (ft)
6.0 m	kg			*2730	*2730			*2620	2030	6.45
20.0 ft	lb			*6020	*6020			*5780	4480	(21.2)
4.5 m	kg			*3070	*3070	*2920	2230	2550	1550	7.32
15.0 ft	lb			*6770	*6770	*6440	4920	5620	3420	(24.0)
3.0m	kg	*6070	*6070	*3930	3450	*3230	2140	2260	1350	7.76
10.0 ft	lb	*13380	*13380	*8660	7610	*7120	4720	4980	2980	(25.5)
1.5 m	kg			*4920	3170	3350	2020	2180	1290	7.84
5.0 ft	lb			*10850	6990	7390	4450	4810	2840	(25.7)
Niveau du sol	kg	*5350	*5350	5130	3000	3250	1930	2280	1350	7.57
	lb	*11790	*11790	11310	6610	7170	4250	5030	2980	(24.8)
-1.5 m	kg	*8700	*5680	5080	2960	3230	1910	2650	1580	6.93
-5.0 ft	lb	*19180	12520	11200	6530	7120	4210	5840	3480	(22.7)
-3.0 m	kg	*7700	5840	5170	3030
-10.0 ft	lb	*16980	12870	11400	6680

• Flèche réglable : 4,9 m • Balancier : 2,1 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée m(ft)
6.0 m	kg			*2530	*2530			*2520	1920	6.67
20.0 ft	lb			*5580	*5580			*5560	4230	(21.9)
4.5 m	kg			*2890	*2890	*2790	2250	2440	1490	7.51
15.0 ft	lb			*6370	*6370	*6150	4960	5380	3280	(24.6)
3.0m	kg	*5620	*5620	*3750	3480	*3120	2150	2170	1290	7.93
10.0 ft	lb	*12390	*12390	*8270	7670	*6880	4740	4780	2840	(26.0)
1.5 m	kg			*4770	3180	3350	2020	2100	1230	8.01
5.0 ft	lb			*10520	7010	7390	4450	4630	2710	(26.3)
Niveau du sol	kg	*5630	5610	5120	2990	3240	1930	2190	1280	7.76
	lb	*12410	12370	11290	6590	7140	4250	4830	2820	(25.5)
-1.5 m	kg	*8800	5630	5050	2930	3210	1890	2510	1490	7.13
-5.0 ft	lb	*19400	12410	11130	6460	7080	4170	5530	3280	(23.4)
-3.0 m	kg	*7910	5770	5120	2990
-10.0 ft	lb	*17440	12720	11290	6590

• Flèche réglable : 4,9 m • Balancier : 2,5 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m (ft)
6.0 m	kg							*2150	*2150			*2340	1680	7.17
20.0 ft	lb							*4740	*4740			*5160	3700	(23.5)
4.5 m	kg					*2520	*2520	*2510	2290			2210	1330	7.95
15.0 ft	lb					*5560	*5560	*5530	5050			4870	2930	(26.1)
3.0m	kg			*4770	*4770	*3400	*3400	*2880	2180	*1720	1410	1990	1170	8.35
10.0 ft	lb			*10520	*10520	*7500	*7500	*6350	4810	*3790	3110	4390	2580	(27.4)
1.5 m	kg			*6780	6010	*4480	3230	3370	2040	2310	1360	1920	1110	8.42
5.0 ft	lb			*14950	13250	*9880	7120	7430	4500	5090	3000	4230	2450	(27.6)
Niveau du sol	kg			*5900	5640	5140	3000	3240	1920	*2100	1320	2000	1160	8.18
	lb			*13010	12430	11330	6610	7140	4230	*4630	2910	4410	2560	(26.8)
-1.5 m	kg	*4660	*4660	*8160	5590	5040	2910	3180	1870			2260	1320	7.59
-5.0 ft	lb	*10270	*10270	*17990	12320	11110	6420	7010	4120			4980	2910	(24.9)
-3.0 m	kg			*8290	5690	5060	2940	3220	1900
-10.0 ft	lb			*18280	12540	11160	6480	7100	4190

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage R140LCD-7A

Rendement vers l'avant

Capacité nominale sur le côté ou 360 degrés

• Flèche : 4,6 m • Balancier : 1,9 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée m (ft)
6.0 m	kg					*3160	*3160			*2910	2510	5.95
20.0 ft	lb					*6970	*6970			*6420	5530	(19.5)
4.5 m	kg					*3330	*3330			*3000	1890	6.90
15.0 ft	lb					*7340	*7340			*6610	4170	(22.6)
3.0m	kg			*5940	*5940	*4140	3720	*3520	2310	2720	1630	7.37
10.0 ft	lb			*13100	*13100	*9130	8200	*7760	5090	6000	3590	(24.2)
1.5 m	kg			*8030	6410	*5130	3470	3690	2220	2620	1560	7.45
5.0 ft	lb			*17700	14130	*11310	7650	8140	4890	5780	3440	(24.4)
Niveau du sol	kg			*8200	6180	5670	3310	3610	2140	2760	1640	7.17
	lb			*18080	13620	12500	7300	7960	4720	6080	3620	(23.5)
-1.5 m	kg	*6840	*6840	*8910	6190	5620	3260			3250	1940	6.48
-5.0 ft	lb	*15080	*15080	*19640	13650	12390	7190			7170	4280	(21.3)
-3.0 m	kg	*11210	*11210	*7580	6340	*5000	3330			*3380	2860	5.15
-10.0 ft	lb	*24710	*24710	*16710	13980	*11020	7340			*7450	6310	(16.9)

• Flèche : 4,6 m • Balancier : 2,5 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée
												m(ft)
6.0 m	kg									*2580	2060	6.69
20.0 ft	lb									*5690	4540	(21.9)
4.5 m	kg							*2710	2430	*2670	1620	7.53
15.0 ft	lb							*5970	5360	*5890	3570	(24.1)
3.0m	kg			*4670	*4670	*3570	*3570	*3140	2340	2400	1420	7.95
10.0 ft	lb			*10300	*10300	*7870	*7870	*3140	5160	5290	3130	(26.1)
1.5 m	kg			*7530	6640	*4670	3520	*3620	2230	2320	1360	8.03
5.0 ft	lb			*16600	14640	*10300	7760	*7980	4920	5110	3000	(26.3)
Niveau du sol	kg			*8620	6210	*5520	3310	3590	2130	2420	1410	7.77
	lb			*19000	13690	*12170	7300	7910	4700	5340	3110	(25.5)
-1.5 m	kg	*5750	*5750	*9180	6120	5580	3220	3540	2080	2760	1630	7.15
-5.0 ft	lb	*12680	*12680	*20240	13490	12300	7100	7800	4590	6080	3590	(23.5)
-3.0 m	kg	*8800	*8800	*8320	6200	*5450	3240			*3250	2190	6.01
-10.0 ft	lb	*19400	*19400	*18340	13670	*12020	7140			*7170	4830	(19.7)
-4.5 m	kg			*5950	*5950
-15.0 ft	lb			*13120	*13120

• Flèche : 4,6 m • Balancier : 3,0 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 600 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		7.5 m(25.0 ft)		Capacité		Portée m (ft)
6.0 m	kg							*1810	*1810			*2320	1780	7.25
20.0 ft	lb							*3990	*3990			*5110	3920	(23.8)
4.5 m	kg							*2420	*2420			2400	1430	8.02
15.0 ft	lb							*5340	*5340			5290	3150	(26.3)
3.0m	kg					*3050	*3050	*2790	2370	*1580	1550	2170	1260	8.41
10.0 ft	lb					*6720	*6720	*6150	5220	*3480	3420	4780	2780	(27.6)
1.5 m	kg			*6540	*6540	*4210	3580	*3340	2240	*2110	1500	2100	1210	8.49
5.0 ft	lb			*14420	*14420	*9280	7890	*7360	4940	*4650	3310	4630	2670	(27.9)
Niveau du sol	kg			*8610	6280	*5230	3330	3590	2120	*2000	1450	2170	1250	8.25
	lb			*18980	13850	*11530	7340	7910	4670	*4410	3200	4780	2760	(27.1)
-1.5 m	kg	*5250	*5250	*9200	6090	5560	3200	3510	2050			2440	1410	7.67
-5.0 ft	lb	*11570	*11570	*20280	13430	12260	7050	7740	4520			5380	3110	(25.2)
-3.0 m	kg	*7680	*7680	*8740	6100	5530	3180	3510	2050			3090	1830	6.64
-10.0 ft	lb	*16930	*16930	*19270	13450	12190	7010	7740	4520			6810	4030	(21.8)
-4.5 m	kg	*11270	*11270	*7040	6290	*4460	3290
-15.0 ft	lb	*24850	*24850	*15520	13870	*9830	7250

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsque l'engin se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

• Flèche: 4,6 m • Balancier: 1,9 m • Godet: 0,58 m³ (0.76 yd³) profil SAE • Patin de 800 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée
												m(ft)
6.0 m	kg									*2630	2230	6.87
20.0 ft	lb									*5800	4920	(22.5)
4.5 m	kg					*2880	*2880	*2890	2740	*2730	1810	7.63
15.0 ft	lb					*6350	*6350	*6370	6040	*6020	3990	(25.0)
3.0m	kg			*5200	*5200	*3800	*3800	*3250	2650	2580	1630	7.99
10.0 ft	lb			*11460	*11460	*8380	*8380	*7170	5840	5690	3590	(26.2)
1.5 m	kg			*7960	7390	*4880	3940	*3740	2530	2530	1590	8.01
5.0 ft	lb			*17550	16290	*10760	8690	*8250	5580	5580	3510	(26.3)
Niveau du sol	kg	*3550	*3550	*8720	7030	*5660	3750	3890	2440	2670	1670	7.70
	lb	*7830	*7830	*19220	15500	*12480	8270	8580	5380	5890	3680	(25.3)
-1.5 m	kg	*6180	*6180	*9150	6980	*5870	3680	3850	2400	3100	1950	7.00
-5.0 ft	lb	*13620	*13620	*20170	15390	*12940	8110	8490	5290	6830	4300	(23.0)
-3.0 m	kg	*9400	*9400	*8100	7090	*5320	3720			*3260	2700	5.74
-10.0 ft	lb	*20720	*20720	*17860	15630	*11730	8200			*7190	5950	(18.8)

• Flèche : 4,6 m • Balancier : 2,5 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 800 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée
												m(ft)
6.0 m	kg									*2600	2200	6.87
20.0 ft	lb									*5730	4850	(22.5)
4.5 m	kg					*2840	*2840	*2850	2710	*2690	1790	7.63
15.0 ft	lb					*6260	*6260	*6280	5970	*5930	3950	(25.0)
3.0m	kg			*5160	*5160	*3750	*3750	*3210	2610	2560	1600	7.99
10.0 ft	lb			*11380	*11380	*8270	*8270	*7080	5750	5640	3530	(26.2)
1.5 m	kg			*7920	7350	*4840	3910	*3700	2500	2510	1560	8.01
5.0 ft	lb			*17460	16200	*10670	8620	*8160	5510	5530	3440	(26.3)
Niveau du sol	kg	*3580	*3580	*8750	6990	*5620	3710	3850	2400	2650	1640	7.70
	lb	*7890	*7890	*19290	15410	*12390	8180	8490	5290	5840	3620	(25.3)
-1.5 m	kg	*6220	*6220	*9110	6940	*5830	3640	3810	2370	3070	1920	7.00
-5.0 ft	lb	*13710	*13710	*20080	15300	*12850	8020	8400	5220	6770	4230	(23.0)
-3.0 m	kg	*9430	*9430	*8060	7050	*5280	3680			*3230	2680	5.74
-10.0 ft	lb	*20790	*20790	*17770	15540	*11640	8110			*7120	5910	(18.8)

• Flèche : 4,6 m • Balancier : 3,0 m • Godet : 0,58 m³ (0.76 yd³) profil SAE • Patin de 800 mm à triple nervure avec contrepoids de 2200 kg (4,850 lb)

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m(5.0 ft)		3.0 m(10.0 ft)		4.5 m(15.0 ft)		6.0 m(20.0 ft)		Capacité		Portée
												m(ft)
6.0 m	kg									*2550	2170	6.87
20.0 ft	lb									*5620	4780	(22.5)
4.5 m	kg					*2790	*2790	*2800	2670	*2650	1750	7.63
15.0 ft	lb					*6150	*6150	*6170	5890	*5840	3860	(25.0)
3.0m	kg			*5100	*5100	*3700	*3700	*3160	2570	2520	1560	7.99
10.0 ft	lb			*11240	*11240	*8160	*8160	*6970	5670	5560	3440	(26.2)
1.5 m	kg			*7860	7300	*4790	3860	*3650	2450	2470	1520	8.01
5.0 ft	lb			*17330	16090	*10560	8510	*8050	5400	5450	3350	(26.3)
Niveau du sol	kg	*3630	*3630	*8780	6940	*5560	3670	3800	2360	2610	1610	7.70
	lb	*8000	*8000	*19360	15300	*12260	8090	8380	5200	5750	3550	(25.3)
-1.5 m	kg	*6260	*6260	*9050	6880	*5780	3590	3760	2320	3040	1890	7.00
-5.0 ft	lb	*13800	*13800	*19950	15170	*12740	7910	8290	5110	6700	4170	(23.0)
-3.0 m	kg	*9470	*9470	*8000	6990	*5220	3630			*3190	2640	5.74
-10.0 ft	lb	*20880	*20880	*17640	15410	*11510	8000			*7030	5820	(18.8)

REMARQUES 1. La capacité de levage est basée sur SAE J1097, ISO 10567. 2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculément lorsqu'elle se trouve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale. 3. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet. 4. (*) indique la charge limitée par la capacité hydraulique.

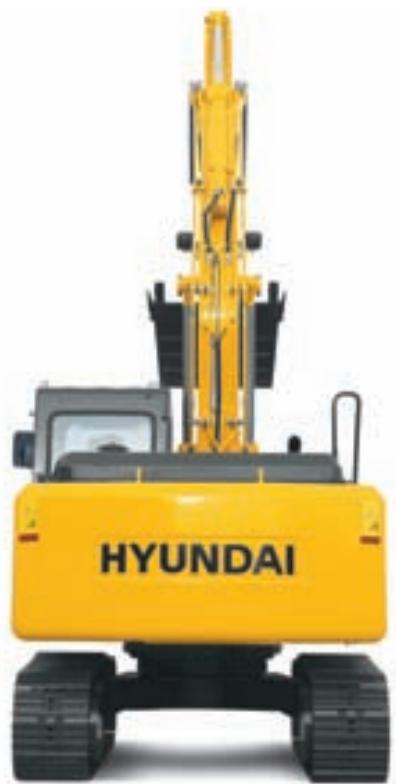

Remarques

Robex 140LC-7A

Cabine de taille standard ISO

• Cabine tous temps en acier avec visibilité panoramique
• Fenêtres en verre de sécurité
• Essuie-glace relevable
• Pare-brise coulissant pliant
• Fenêtre latérale coulissante
• Porte verrouillable Boîte chaude et froide
• Boîte pour des accessoires et cendrier

Système de computer aided power optimization (CAPO - optimisation de puissance assistée par ordinateur)

• 2 modes de puissance, 3 modes de travail, 2 modes d'utilisateurs
• Système de déclaration automatique et de déclaration à simple contact
• Système de préchauffage automatique
• Système de prévention de surchauffe automatique

Système diagnostique automatique pupitre de contrôle centrale

• Affichage LCD Nombre de tours du moteur Horloge et codes d'erreurs
• Compteurs Jauge de carburant Jauge de température du liquide de refroidissement moteur Jauge de température de l'huile hydraulique Témoins Température du liquide de refroidissement Niveau du carburant Contrôle du moteur et UPC Pression de I'huile moteur Température du liquide de refroidissement du moteur Température de l'huile hydraulique Charge de la batterie Bouchage du filtré à air

Siège à suspension réglable avec ceinture de sécurité joystick coulissant, opéré par le pilote

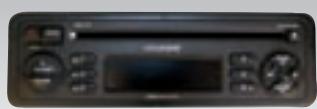

Frein de rotation automatique Reservoir amovible Séparateur d'eau, conduit de carburant Système de soutien de la flèche Système de soutien du balancier Contrepoids (2200 kg; 4850 lb) Flèche en une pièce (4,6 m) Balancier (2,5 m) Vanne de verrouillage de sécurité pour le vérin de la flèche Kit de tuyauterie à simple effet (marteau, etc.) Kit de tuyauterie à double effet (benne prenese, etc.) Patins de chenille (600 mm) Rail de guidage des chenilles AM/FM radio et CD - Télécommande radio Système d'inclination du boîte console (gauche) Trois feux de travail avant Signal sonore électrique Batteries (2 x 12V x 80AH) Interrupteur principal de la batterie Aide de démarrage (chauffage de grille d'air), temps froid Pompe filtrante à carburant (35 U/min)

Équipement en option

Chauffage (7500 kcal/hr; 30000 BTU/hr)

Dégivrage et chauffage

Pare-soleil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité pour le vérin

du balancier

Kit de tuyauterie d'accoupleur rapide

Accumulateur, abaissement de l'équipement de travail

Alimentation 12 Volt (convertisseur 24V CC-12V CC)

Transducteur électrique

Dispositif d'avertissement de surcharge

Alarme de translation

Flèche en option

Flèche courte (4.1 mm) Flèche réglable (4.9 m; 16'1")

Divers balancier en option

Balancier super court (1,9m) Balancier court (2,1m) Balancier long (3,0m)

Divers godets en option (profile SAE)

Godet standard (0,58m^3;0.76yd^3) Godet et (0,23 m; 0.30 yd3) - Godet étroit (0,40 m³; 0.52 yd³) - Godet étroit (0,46 m³; 0.60 yd³) - Godet étroit (0,52 m³; 0.68 yd³) - Godet applications légères (0,65 m³; 0.85 yd³) Godet applications légères (0,71m^3;0.93yd^3) Godet de finition de talus (0,45m^3;0.59yd^3) - Godet pour des fossés (0,55 m³; 0.72 yd³)

Jeu d'accoupleur rapide

Toit ouvrant - transparent

FOG (Falling Object Guards, ISO/DIS 10562)

Illumination de la cabine

Patins de chenille

• Patins à triple nervure (500 mm)
• Patins à triple nervure (700 mm)
• Patins à triple nervure (800 mm) R140LCM-7A

Refroidissement spécial

• Porte latérale à demi-volet

Protection inférieure du châssis

Trousse à outils

Combinaison de travail pour l'opérateur

R140LCD-7A Lame niveleuse : 550 mm x 2500 mm

550mm× 2600mm

Guide-rails de chenilles

Siège

• Siège à suspension pneumatique réglable
• Siège chauffant à suspension mécanique
• Siège chauffant réglable à suspension pneumatique

L'équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L'engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche.
