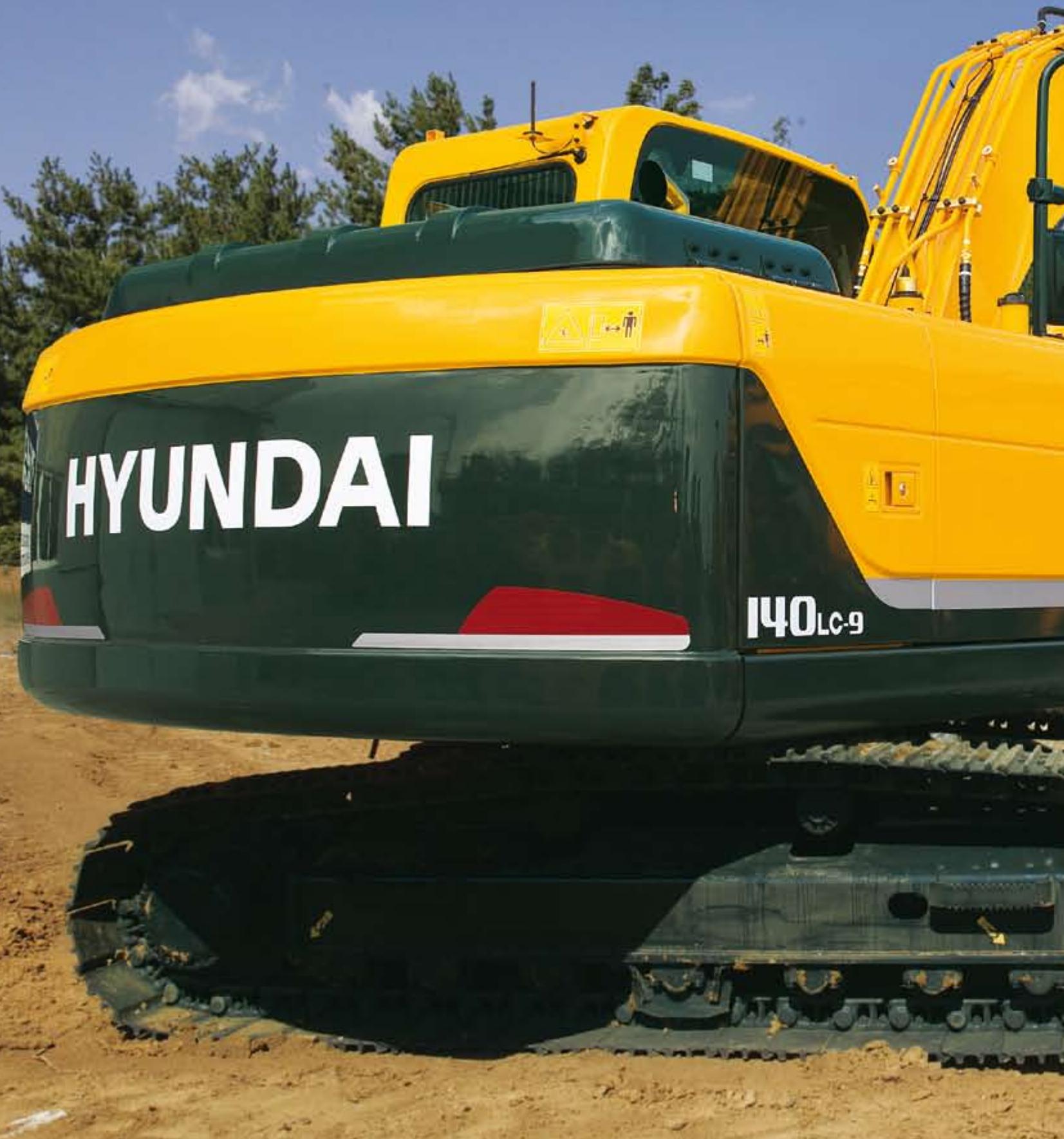

Type de produit	Mini pelle
Marque	HYUNDAI
Modèle	R140-9
Moteur	MITSUBISHI D04FD-TAA, 4 cylindres diesel turbo, 119 CV (89 kW) / 2000 tr/min (SAE brute)
Poids en ordre de marche	De 13 790 kg à 16 880 kg selon configuration

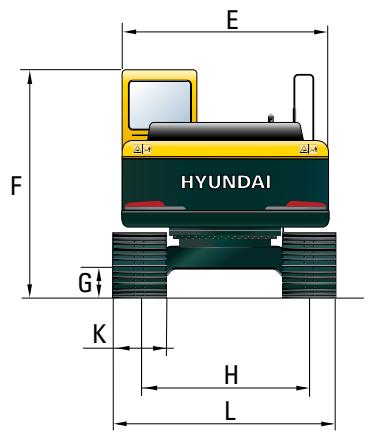

Dimensions (L x l x h)	De 7 820 x 2 500 x 2 860 mm à 8 160 x 2 840 x 3 120 mm selon version
Capacité du réservoir de carburant	270 L
Capacité du circuit hydraulique (réservoir inclus)	210 L
Type de translation	Hydrostatique, deux vitesses, frein multi-disque humide
Vitesse de translation max	5,5 km/h (haute) / 3,2 km/h (basse)
Pression au sol	De 0,32 à 0,45 kgf/cm² selon patins
Système de gestion	CAPO (Computer Aided Power Optimization) avec 3 modes de puissance et 3 modes de travail
Cabine	Spacieuse, visibilité panoramique, siège réglable, climatisation en option, système audio avec entrée AUX et téléphone mains libres
Sécurité	Clapets de sécurité sur vérins, anti-redémarrage, frein de rotation automatique, alarme de translation, structure FOPS/FOG en option
Entretien	Raccords de graissage centralisés, filtre hydraulique 1 000 h, préfiltre carburant 500 h, accès facile aux composants
Fonctions principales	Excavation, nivellement, levage, utilisation de marteau et accessoires hydrauliques
Système d'autodiagnostic	Écran LCD avec affichage des codes d'erreur
Godet standard	Rétro, capacité 0,58 m³ (SAE), largeur ~1 030 mm
Équipement standard	Lecteur CD/MP3, chargeur USB, pare-soleil, gyrophare, phares de travail, clé unique
Options	Caméra de recul, siège chauffant, pince à béton, attache-rapide, climatisation automatique

FOIRE AUX QUESTIONS - R140-9 HYUNDAI

Comment régler la tension des chenilles ?

Utiliser les tendeurs standard à graisse et les ressorts amortisseurs. Le réglage se fait aisément via les graisseurs prévus à cet effet. Consultez la notice pour la procédure détaillée.

Qu'est-ce que le système CAPO ?

Le système CAPO (Computer Aided Power Optimization) ajuste automatiquement la puissance du moteur et de la pompe pour optimiser les performances et réduire la consommation. Il propose trois modes de puissance (P, S, E) et trois modes de travail (excavatrice, marteau, broyeur).

Comment utiliser la décélération automatique ?

Lorsque les manettes ou les pédales de translation restent en position neutre plus de 4 secondes, le régime moteur descend à 1 000 tr/min. Après 60 secondes, il passe au ralenti. Pour réactiver, actionnez une commande.

Quelle est la capacité de levage maximale ?

La capacité de levage dépend de la configuration. Par exemple, avec une flèche de 4,6 m, un balancier de 2,5 m et des patins de 600 mm, la capacité maximale est d'environ 8 780 kg à courte portée (source notice). Consultez les tableaux de levage dans la notice.

Quel entretien est nécessaire pour le filtre hydraulique ?

Le filtre de vidange hydraulique doit être remplacé tous les 1 000 heures. Les filtres en fibre de verre offrent une durée de vie prolongée. L'accès aux filtres est facilité par la disposition ouverte du compartiment.

Puis-je utiliser un marteau hydraulique avec cette machine ?

Oui, la machine est équipée d'un kit de tuyauterie à simple effet pour marteau ou broyeur. Le débit peut être réglé via le mode accessoires sur le système CAPO. Un kit double effet est également disponible pour pince à béton.

Comment interpréter les codes d'erreur sur l'écran LCD ?

Le système d'autodiagnostic affiche les codes d'erreur en cas de dysfonctionnement hydraulique ou électrique. L'écran montre également le régime moteur, la pression hydraulique et la température. Référez-vous à la notice pour la signification des codes.

Comment démarrer par temps très froid ?

La machine est équipée d'un système de préchauffage automatique. En option, un système de préchauffage du liquide de refroidissement est disponible. Assurez-vous d'utiliser un carburant adapté aux basses températures.

Quelles sont les principales caractéristiques de la cabine ?

La cabine offre une excellente visibilité grâce au pare-brise panoramique et aux vastes vitres latérales et arrière. Elle est dotée d'un système audio CD/MP3 avec entrée AUX, d'un chargeur USB, d'un pare-soleil coulissant et d'un siège réglable. La climatisation automatique est disponible en option.

Quels sont les différents modes de travail disponibles ?

Le système CAPO permet de sélectionner trois modes de travail : excavatrice (standard), marteau/broyeur, et pince à béton. Le débit hydraulique peut être ajusté pour s'adapter à chaque accessoire via le mode utilisateur.

MODE D'EMPLOI R140-9 HYUNDAI

Équipée du moteur Tier 3

Conçu pour une puissance, des performances et une fiabilité maximales.

Hyundai Heavy Industries ouvre une nouvelle ère en matière de machines de construction.

Hi-mate

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficier du suivi des performances de la machine, de vérifier sa localisation et d'accéder à distance à des informations diagnostiques grâce à une simple connexion internet.

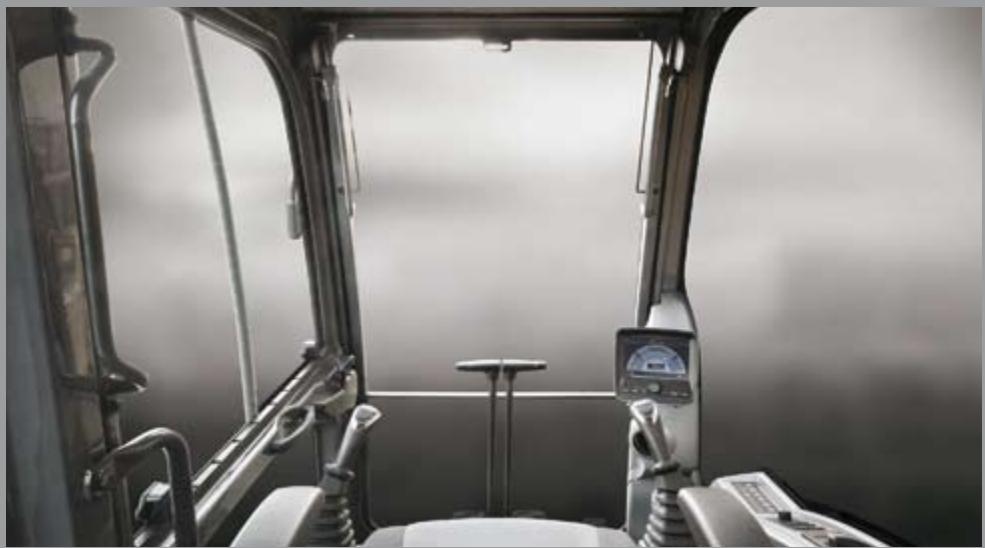

Conception de la cabine

La cabine entièrement redessinée assure dans un fonctionnement peu bruyant, une visibilité encore plus accrue et un environnement de travail confortable pour l'opérateur.

Joysticks ergonomiques

Les nouveaux joysticks, équipés de boutons, offrent un contrôle précis.

Cabine spacieuse assurant une excellente visibilité

La cabine spacieuse a été conçue dans un souci d'ergonomie, pour réduire les niveaux de bruit et offrir encore une meilleure visibilité. Le pare-brise panoramique, combiné aux vastes vitres arrière et latérales, garantit une excellente visibilité dans toutes les directions.

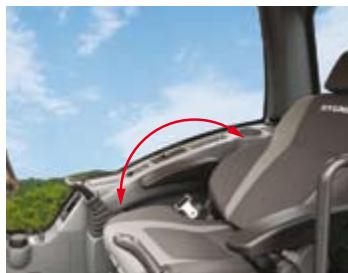

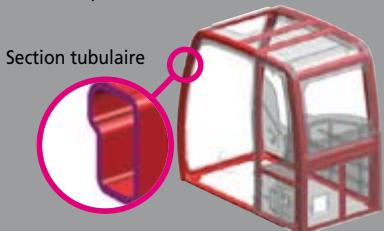

Structure renforcée

La structure tubulaire de la cabine a été renforcée pour assurer une sécurité optimale.

1 Téléphone mains libres avec chargeur USB 2 Porte-gobelet et cendrier 3 Lecteur MP3/CD avec télécommande et entrée AUX 4 Siège chauffant (disponible en option) 5 Compartiment de rangement 6 Espace de rangement supplémentaire

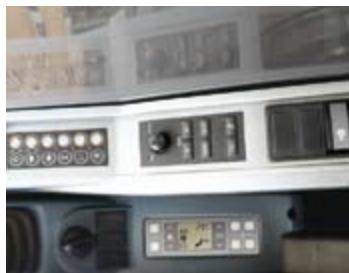

Tableau de commande centralisé

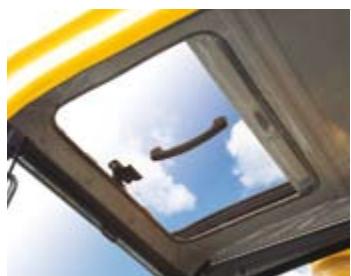

Toit vitré avec pare-soleil coulissant

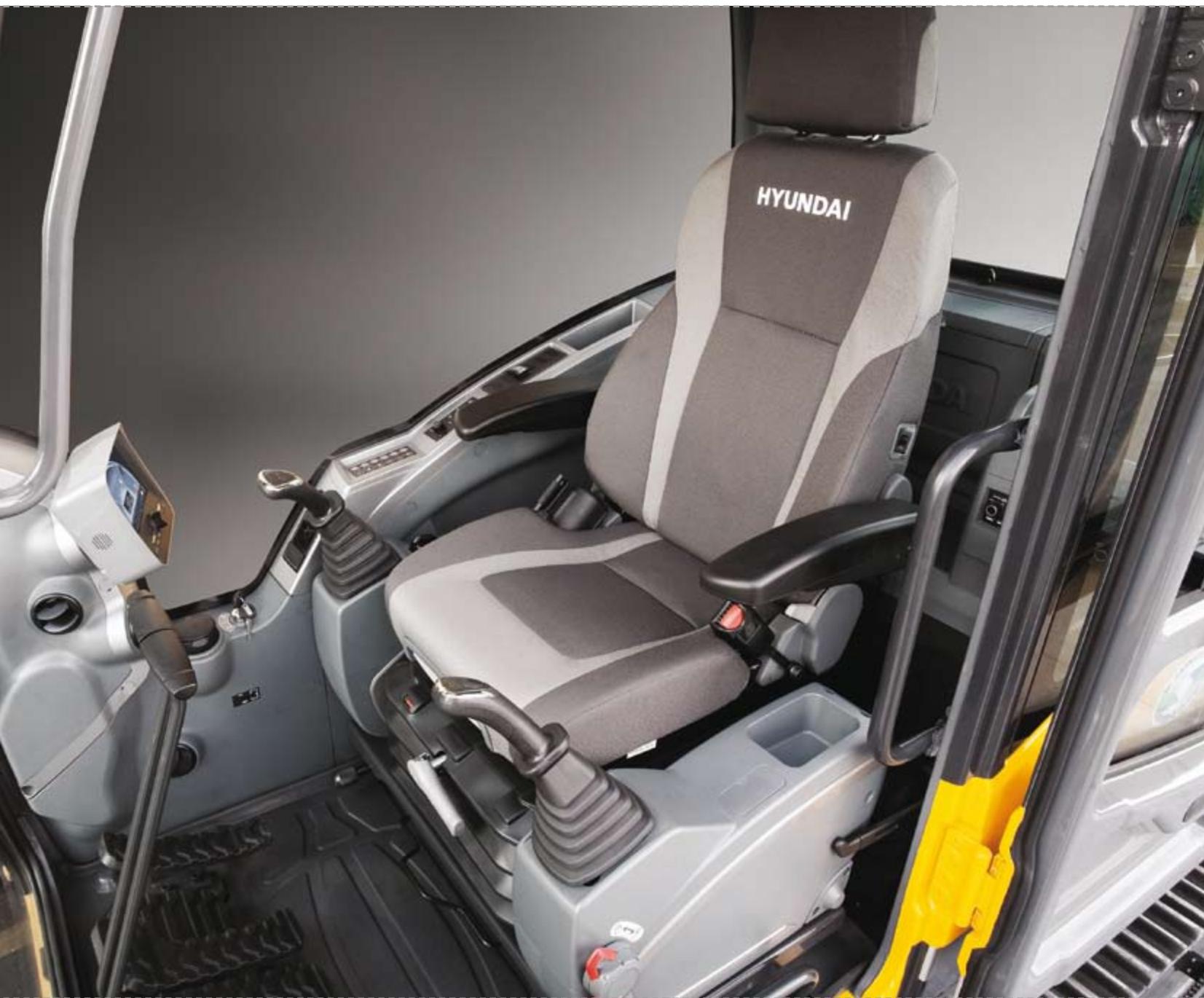

Siège opérateur réglable

Sortie de secours par la vitre arrière

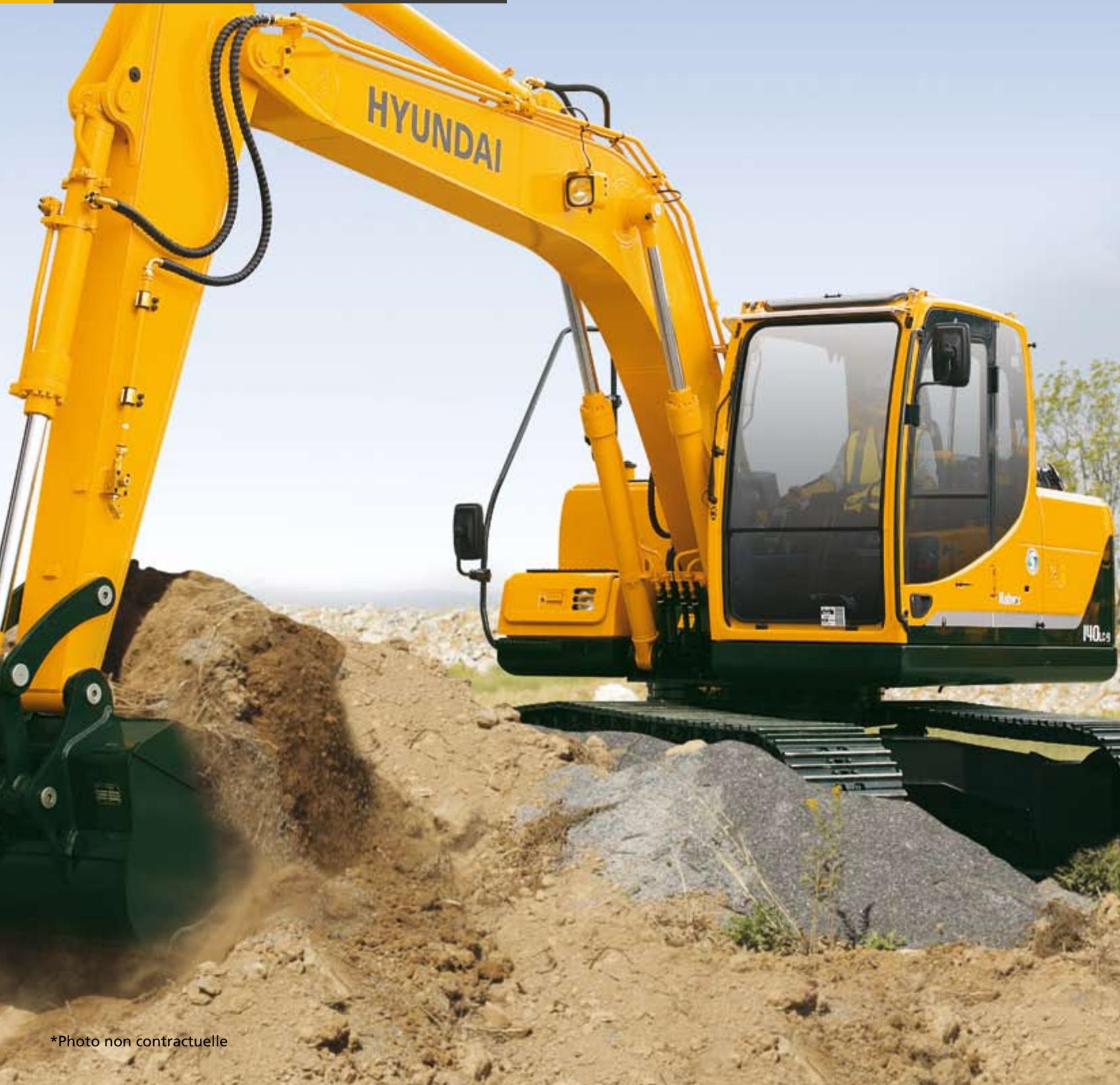

*Photo non contractuelle

Dispositif de verrouillage des fenêtres

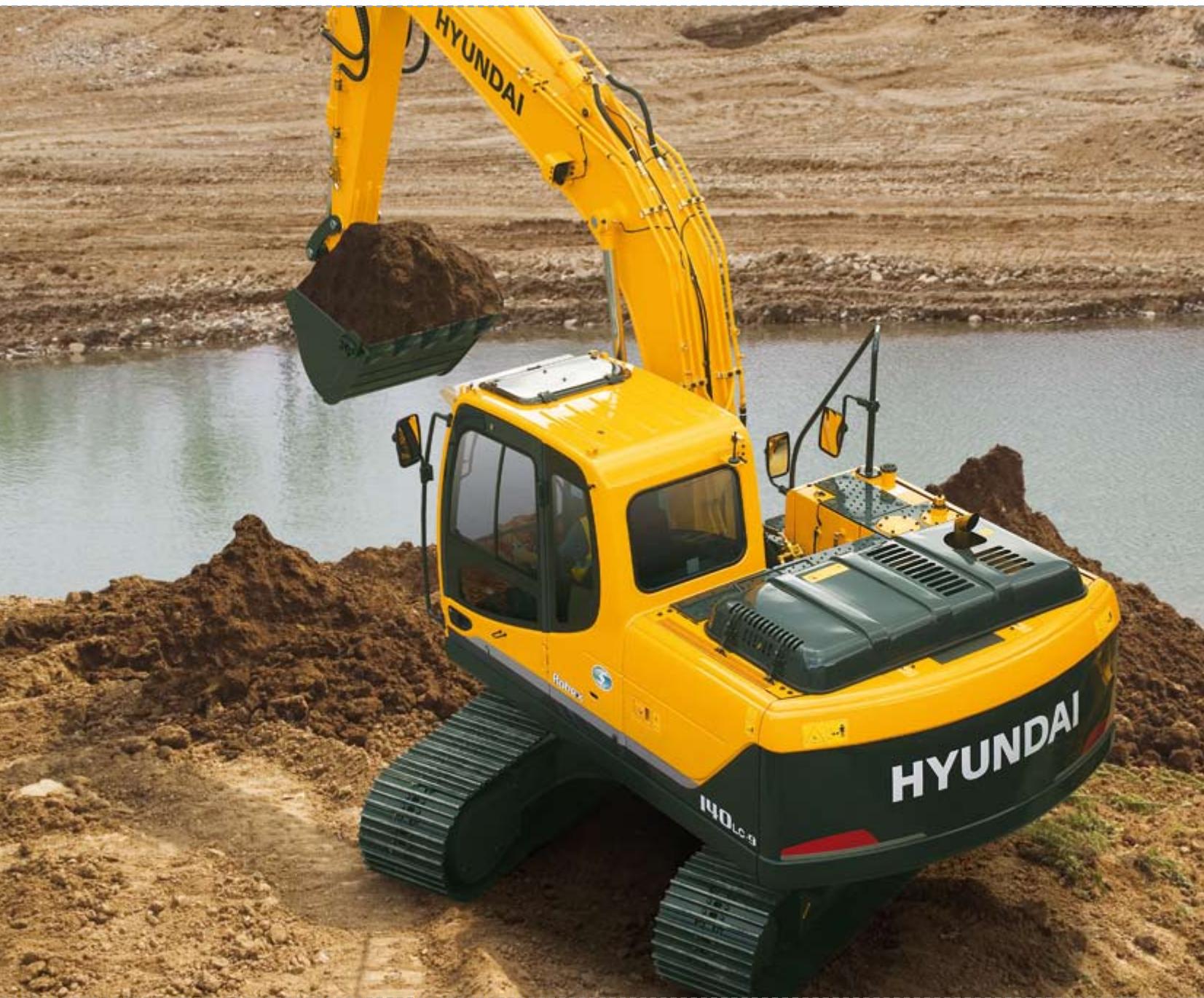

Performances & caractéristiques de sécurité

Repoussez les limites grâce aux engins de la série 9.

*Photo non contractuelle

Caméra de recul (disponible en option)

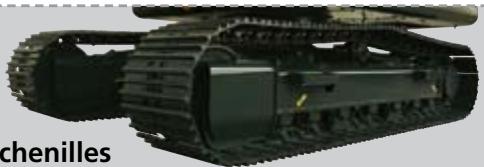

Guides de chenilles et tension de chenilles

Les guides robustes maintiennent les chenilles en place. Le réglage des chenilles se fait aisément grâce aux tendeurs standard à graisse et aux ressorts amortisseurs.

Une fiabilité à toute épreuve

Si vous avez un travail dur à faire, il vous faut la puissance, la précision et la flexibilité des moteurs Mitsubishi D04FD-TAA. Ils se distinguent par des améliorations importantes qui rendent chaque pièce de l'équipement plus efficace, plus intelligent, plus silencieux et plus résistant.

Le système de carburant à rampe commune haute pression permet au moteur de réaliser des performances avec une torsion plus haute et une réaction effective du moteur à chaque rotation, sans compromettre les économies en carburant.

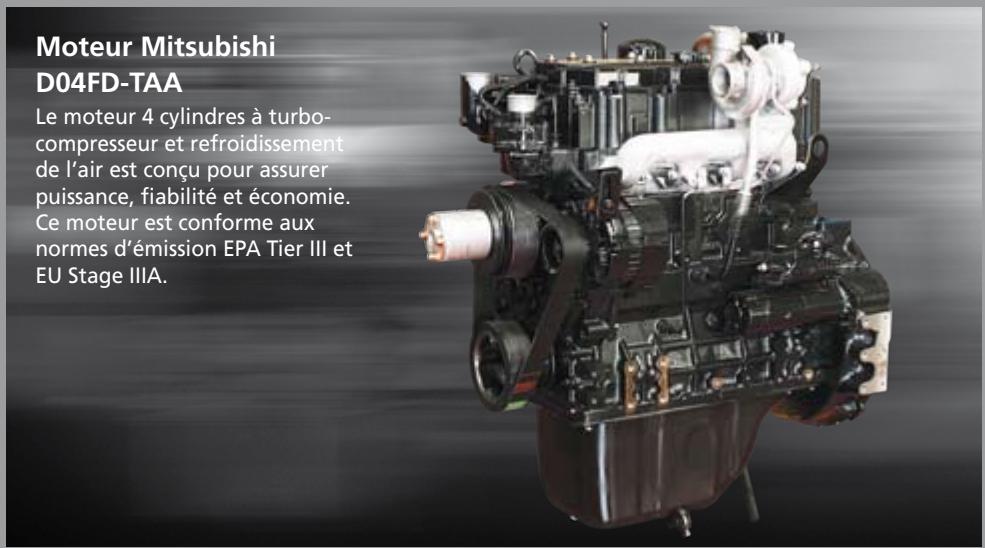

Le moteur Mitsubishi D04FD-TAA a été conçu sur la base des moteurs de la série Mitsubishi SK qui a été couronnée de succès à maintes reprises.

Ces moteurs combinent des commandes électroniques complètes à des performances d'une grande fiabilité, comme vous l'attendriez d'une des plus réussies et durables conceptions de moteur.

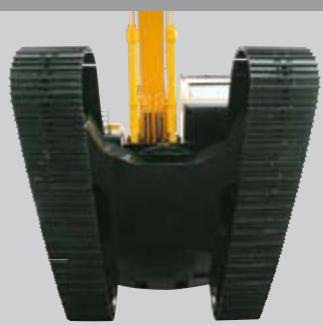

Chassis inférieur stable et solide

Le châssis renforcé de forme tubulaire est entièrement soudé à l'aide de pièces d'acier caractérisées par une excellente résistance et une faible tension. Le châssis central en X est intégralement soudé pour une solidité et une durabilité maximales.

1 Godet et articulation de godet renforcé. L'articulation de godet scelle permet de réduire l'usure des axes et des bagues. 2 Commande de régime du moteur de type molette. 3 Bouton d'augmentation de puissance.

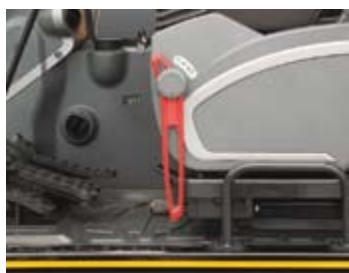

Lever de sécurité

Commutateur principal

Système anti-redémarrage

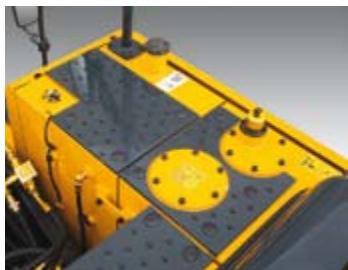

Structure supérieure à plaques antidérapantes

Système hydraulique unique

Commande puissante et précise, dotée d'une conception de haute technologie

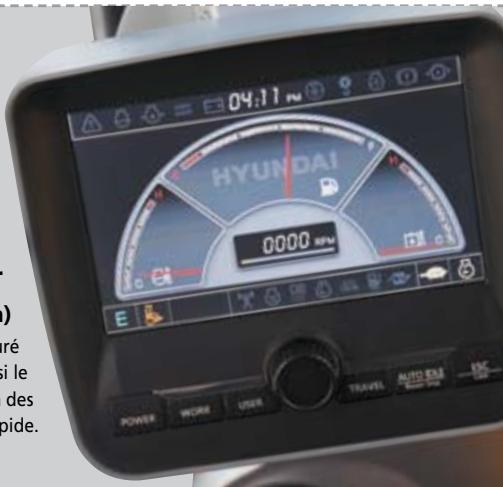

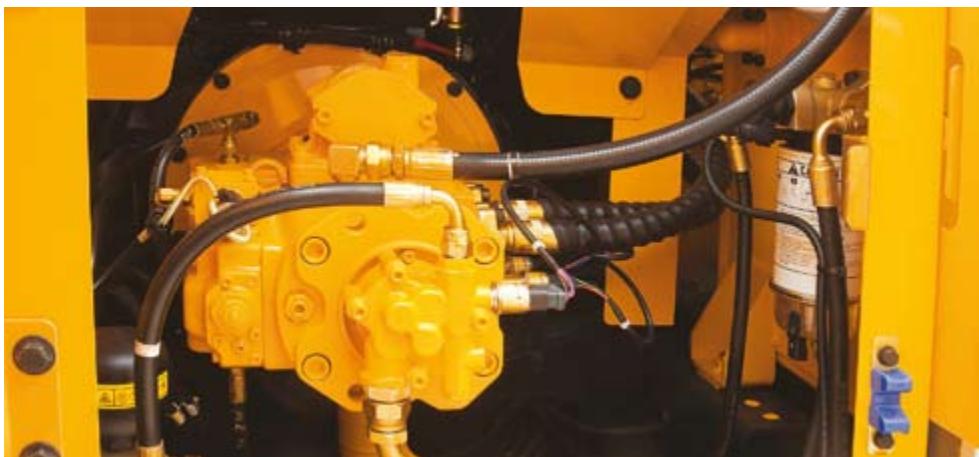

Système CAPO avancé

Le système de pointe CAPO (optimisation de puissance assistée par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintenir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les valeurs prestations tout en réduisant la consommation de carburant.

Le dispositif de décélération automatique et l'augmentation de puissance font également partie des caractéristiques du système.

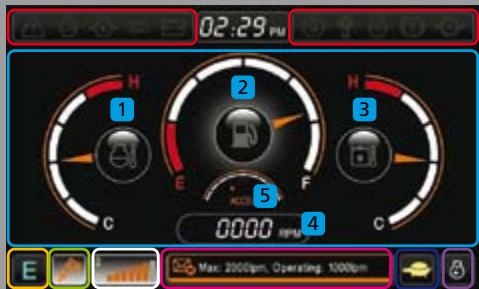

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur grâce à son système d'autodiagnostic.

Écran LCD multifonction couleurs

Témoins d'avertissement 1 Jauge de température du liquide de refroidissement du moteur 2 Jauge de niveau de carburant 3 Jauge de température de l'huile hydraulique 4 Affichage du régime moteur/compteur kilométrique 5 Jauge du cadran d'accélération

Mode puissance (P/S/E) Mode travail (Excavatrice/Marteau/broyeur ou pince à béton)

Mode accessoires Information supplémentaire Mode circulation Mode décélération automatique

1 Sauvegarde commutateurs écran LCD 2 Réglage des paramètres de débit en mode accessoires : Marteau/broyeur ou pince à béton 3 Mode utilisateur : Mémorisation des préférences de l'opérateur 4 Système d'autodiagnostic 5 Liste de maintenance & mot de passe de sécurité 6 Caméra de recul (disponible en option)

Prévention de la surchauffe du moteur

Système de réchauffement automatique

Performance hydraulique optimale

La capacité de sortie de la pompe a été augmentée en ajustant précisément le débit de sortie suivant la pression du circuit hydraulique.

Système de déceleration automatique

Lorsque les manettes ou les pédales de translation restent en position neutre pendant plus de 4 secondes, le régime moteur est abaissé à 1000 ppm. Au bout de 60 secondes, le régime moteur est automatiquement ramené en position "ralenti", ce qui permet de réduire la consommation de carburant et le niveau de bruit dans la cabine.

Système de maintien du balancier et de la flèche

Les soupapes de maintien empêchent le balancier et la flèche de descendre de façon impromptue.

Système de bouton-poussoir de déclenchement

Lorsqu'on appuie sur le bouton-poussoir de décalération, le dispositif de contrôle CPU limite le régime moteur au ralenti. Quand on appuie de nouveau sur le bouton-poussoir de décalération, le moteur revient au régime configuré précédemment.

Amortisseurs hydrauliques dans les pédales de translation

Amélioration de l'amorti et de la maîtrise de la translation grâce à un dispositif de réduction des chocs.

Système d'augmentation de puissance

En mode pleine puissance, la force d'excavation augmente automatiquement de 10% lorsque cela s'avère nécessaire. En mode standard/économique, le système d'augmentation de puissance peut être activé manuellement.

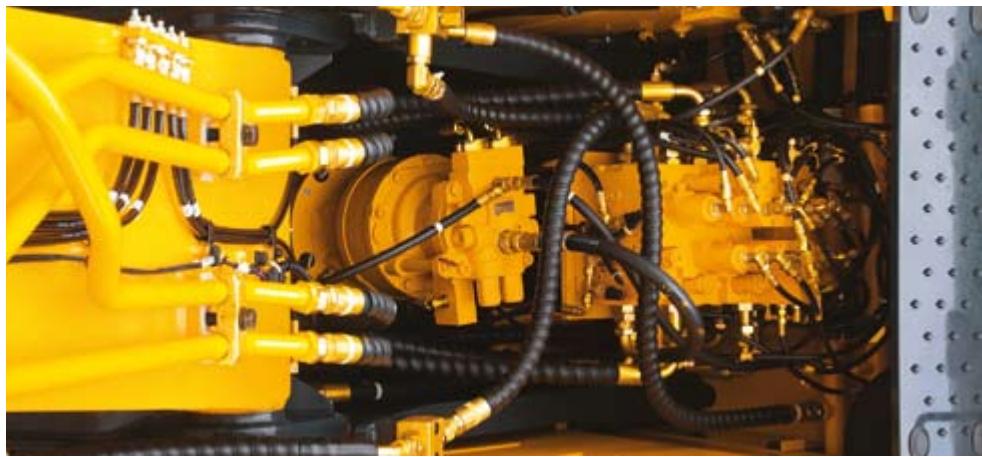

Système de régénération de débit du balancier et de la flèche

La soupape de régénération de début économique du carburant et augmente la productivité sans créer de cavitation à l'intérieur du vérin.

Régulation du début de la pompe

En cas d'inactivation des fonctions hydrauliques, le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation, un débit de la pompe optimal alimente l'actionneur de façon à augmenter la vitesse. Les mouvements des leviers de commande règlent automatiquement le débit de la pompe, la vitesse de l'actionneur étant alors contrôlée proportionnellement.

Système d'autodiagnostic

Le dispositif de contrôle CPU diagnostique les problèmes survenant dans le système CAPO et provoqués par un dysfonctionnement hydraulique ou électrique, puis affiche le code d'erreur correspondant sur l'écran LCD. Les informations affichées sur l'écran, notamment le régime moteur, la pression de la pompe principale, la tension de la batterie, la température de l'huile hydraulique et le statut de tous les commutateurs électriques, permettent à l'opérateur de connaître précisé l'état de fonctionnement de la machine, ce qui facilitate la résolution des problèmes qui peuvent survenir.

Système de contrôle du début des accessoires

En mode accessoires, le débit maximal de la pompe hydraulique peut être configuré. En cours d'utilisation, le débit de la pompe hydraulique peut être ajusté graduellement à l'aide du commutateur à bascule.

Fiabilité & maintenance

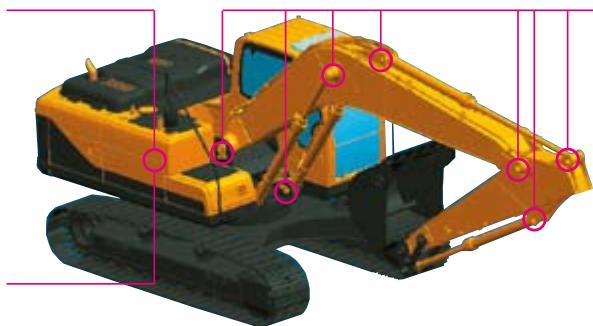

Raccords de graissage centralisés

Tous les raccords de graissage sont centralisés et aisément accessibles pour faciliter l'entretien.

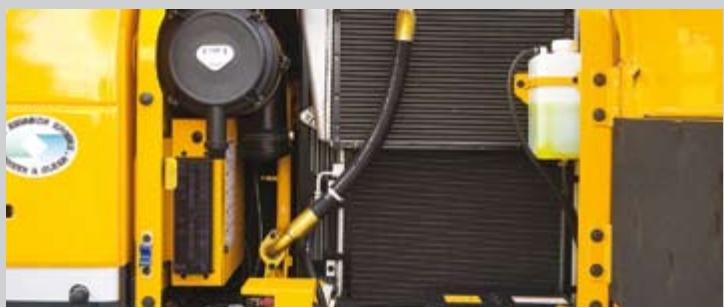

Composants faciles à entretenir

Les systèmes de refroidissement et de préchauffage sont prévus pour un démarrage rapide et un fonctionnement optimal tout en garantissant une plus grande longévité du moteur et des composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à leur accessibilité améliorée.

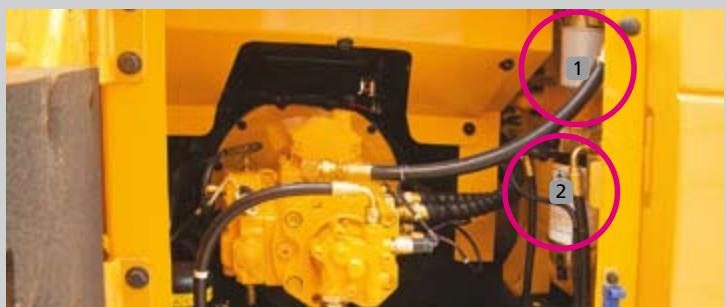

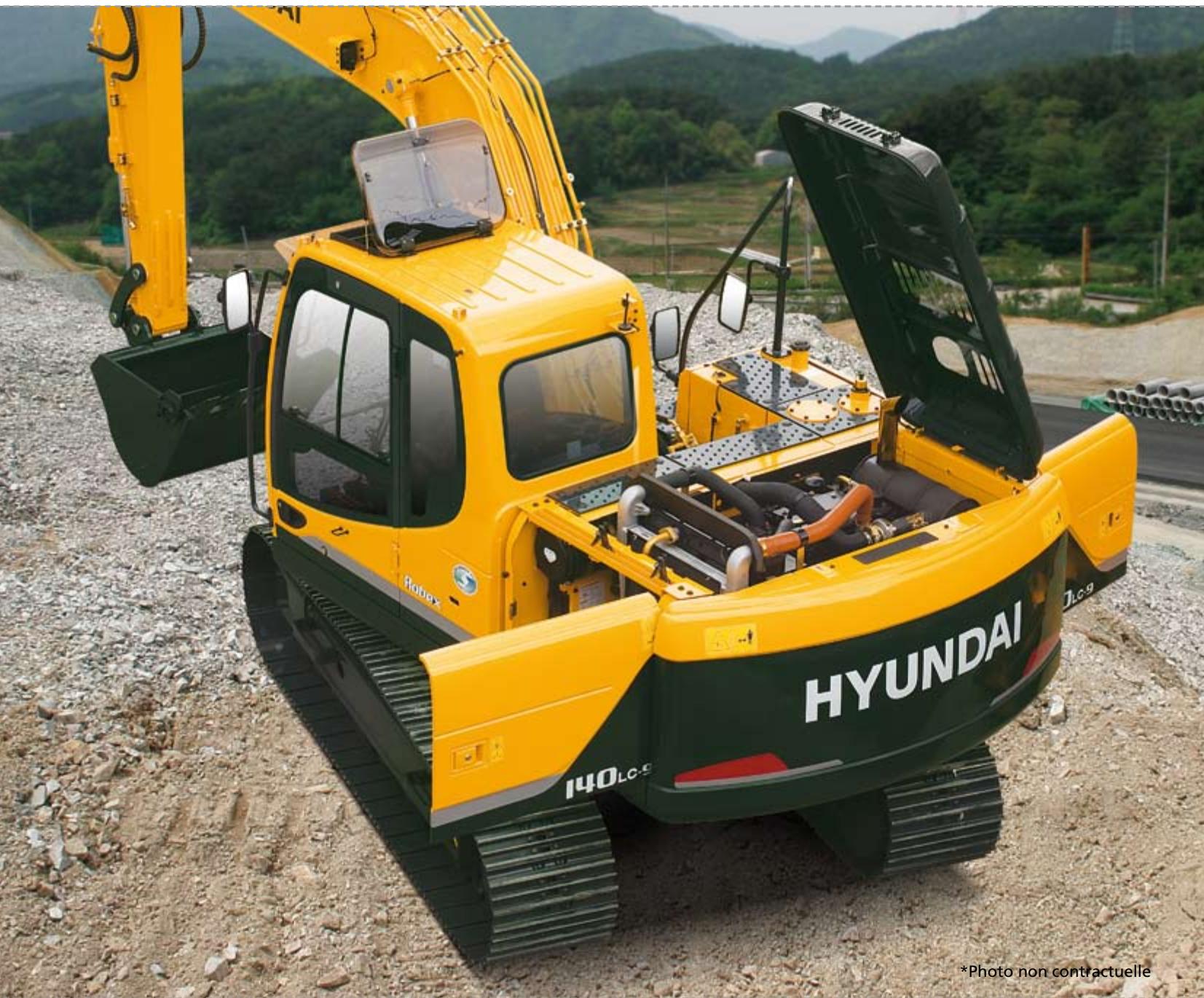

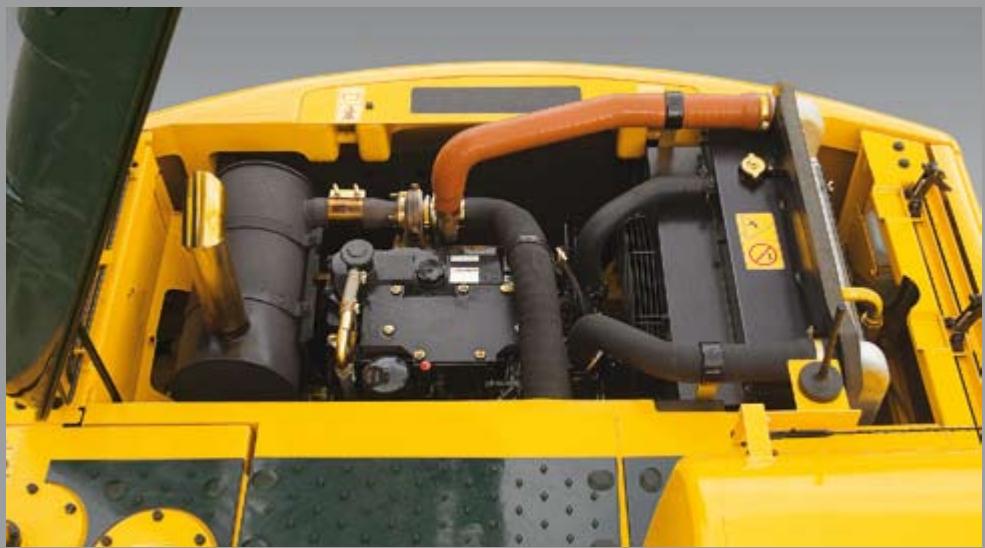

Disposition ouverte du compartiment électrique et de refroidissement

L'accès sans restriction aux composants vitaux permet de faciliter l'entretien et les réparations.

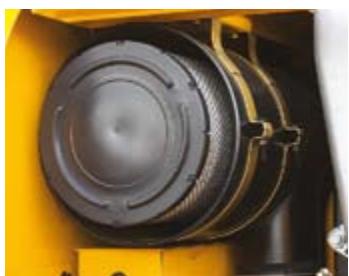

Allongement des intervalles de remplacement des filtres

1 Filtre de vidange hydraulique (1000 h) 2 Préfiltre à carburant (500 h)

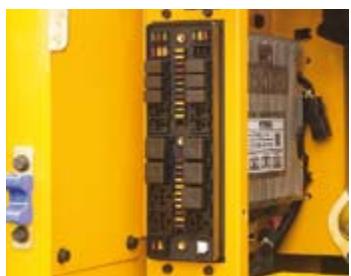

Boîtier électrique facile d'accès

Filtre à air facile à replacer

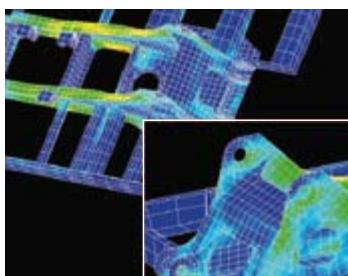

Durabilité augmentée grâce à l'analyse MEF

Durée de vie prolongée du filtre à huile hydraulique

Filtres en fibre de verre, à intervalles de remplacement allongés (250 h 1000 h)

Durée de vie prolongée de l'huile hydraulique

Meilleure protection contre l'oxydation et la chaleur (2000 h 5000 h)

Durée de vie prolongée des bagues de lubrification et des cales d'épaisseur en polymère à poids moléculaire très élevé

(Résistant à l'usure et réduisant les nuisances sonores)

MOTEUR

MODELE			MITSUBISHI D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air-air, faibles émissions
Puisance au volant nominale	SAE	J1995 (brute)	119 CV (89 kW) / 2000 tpm
		J1349 (net)	113 CV (85 kW) / 2000 tpm
	DIN	6271/1 (brute)	121 CV (89 kW) / 2000 tpm
		6271/1 (net)	115 CV (85 kW) / 2000 tpm
Couple max.			45,4 kgf.m (328 lbf.ft) / 1700 tpm
Alésage x course			102 x 130 mm (4,01" x 5,12")
Cylindrée			4249 cc (259 in³)
Batteries			2 X 12V X 100AH
Démarreur			24 V - 5,0 kW
Alternateur			24 V - 50 Amp

SYSTÈME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompes à débit variable, à pistons axiaux, montées en tandem
Capacité nominale	2 X 123,5 L /min (32.6 US gpm / 27.2 UK gpm)
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant
MOTEURS HYDRAULIQUE
Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique
RéGLAGE DES SOUPAPES DE DÉCHARGE
Circuit de travail	350 kgf/cm2(4978 psi)
Translation	350 kgf/cm2(4978 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5404 psi)
Circuit de rotation	265 kgf/cm2(3769 psi)
Circuit de pilotage	40 kgf/cm2(568 psi)
Soupape de sécurité	Installé
VÉRINS HYDRAULIQUES
N° de cylindres alésage x course	Flèche: 2 - 105 x 1075 mm (4.1" x 42.3")
	Balancier: 1 - 115 x 1138 mm (4.5" x 44.8")
	Godet: 1 - 100 x 837 mm (3.9" x 33.0")
	Lame niveleuse: 2 - 100 x 260 mm (3.9" x 10.2")
	Flèche (Flèche articulée): 2 - 105 x 975 mm (4.1" x 38.4")
	Flèche articulée: 1 - 145 x 613 mm (5.7" x 24.1")

Type de translation	Entitérement hydrostatique
Moteur de translation	2 Moteurs à pistons axiaux, modèle sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	13300 kgf (29,320 lbf)
Vitesse de translation max.(élevée)/(basse)	5,5 km/hr (3.4 mph) / 3,2 km/hr (2.0 mph)
Aptitude en côte	35° (70 %)
Frein de stationnement	Humide, multi-disque

Pilotage

Des manettes opérées par pression du pilote et des pédales garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Électricque, molette d'accéléateur
Feux	Deux yeux montés sur la flèche, un sous la boîte des batteries

SYSTÈME DE ROTATION

Moteur de rotation	Moteur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12 ppm

CONTENANCES DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon américain	Gallon britannique
Réserveur de carburant	270,0	71.3	59.4
Liquide de refroidissement du moteur	15,5	4.1	3.4
Huile moteur	17,5	4.6	3.8
Réducteur de rotation	2,5	0.66	0.55
Réduction finale (chaque côte)	3,0	0.79	0.66
Circuit hydraulique(réservoir y compris)	210,0	55.5	46.2
Réserveur hydraulique	124,0	32.8	27.3

TRAIN de roulement

Le châssis central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le châssis comprend des galets lubrifiés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis central	Chassis central en X
Cadre de chenille	Type caisson pentagonal
Nombre de patins de chaque côté	46	47
Nombre de galets supérieurs de chaque côté	1	2
Nombre de galets inférieurs de chaque côté	7	7
Nombre de rails de guidage de chaque côté	2	2

Poids en ORDRE de MARCHE (approximatif)

Le poids en ordre de marche, incluant flèche de 4600 mm (15' 1"), balancier de 2500 mm (8' 2"), godet rétro-arrête de 0,58 m³ (0.76 yd³) profile SAE, lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DES COMPOSANTS PRINCIPAUX

Structure supérieure	3820 kg (8,422 lb)
Contrepoids	2000 kg (4,409 lb)
Flâche mono (avec vérin de balancier)	1030 kg (2,270 lb)

POIDS EN ORDRE DE MARCHE

Patin			Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)		kg (lb)	kgf/cm2(psi)
Triple nervure	500 (20")	R140LC-9	13790 (30,400)	0,43 (6.11)
		R140LCD-9	14590 (32,160)	0,45 (6.40)
	600 (24")	R140LC-9	13980 (30,820)	0,36 (5.12)
		R140LCD-9	14800 (32,630)	0,38 (5.40)
	700 (28")	R140LC-9	14210 (31,330)	0,32 (4.55)
	800 (32")	R140LCM-9	16880 (37,210)	0,32 (4.55)
Double nervure	710 (28")	R140LCM-9	16880 (37,210)	0,36 (5.12)

GODETS

Les godets sont des accessoires entièrement soudés en acier à haute résistance.

0,23 (0.30)

0.40 (0.52) 0,46 (0.60)

0,52 (0.68) 0,58 (0.76)

0,65 (0.85)

0,71 (0.93)

0,45 (0.59)

0,55 (0.72)

Profile SAE ³ (³)

Capacité m3(yd3)

Largeur mm (in)

Poidskg (lb)

Recommendation m (ft.in)

4,60 (15' 1") Flèche

4,10 (13' 5") Flèche

4,90 (16' 1") Flèche articulée

Profile SAE

Profile CECE

Sans couteaux latéraux

Avec couteaux latéraux

1,90 (6' 3") Balancier

2,10 (6' 11") Balancier

2,50 (8' 2") Balancier

3,00 (9' 10") Balancier

1,90 (6' 3") Balancier

2,10 (6' 11") Balancier

1,90 (6' 3") Balancier

2,10 (6' 11") Balancier

2,50 (8' 2") Balancier

0,23 (0.30)

0,20 (0.26)

520 (20.5)

620 (24.4)

335 (740)

●

●

●

■

●

●

●

●

●

0,40 (0.52)

0,35 (0.46)

760 (29.9)

860 (33.9)

410 (900)

●

●

●

■

●

●

●

●

●

0,46 (0.60)

0,40 (0.52)

850 (33.5)

950 (37.4)

435 (960)

●

●

●

▲

●

●

●

●

■

0,52 (0.68)

0,45 (0.59)

935 (36.8)

1035 (40.8)

460 (1,010)

●

●

●

-

●

●

●

■

■

0,58 (0.76)

0,50 (0.65)

1030 (40.6)

1130 (44.5)

480 (1,060)

●

●

■

-

●

●

■

▲

▲

0,65 (0.85)

0,55 (0.72)

1110 (43.7)

1210 (47.6)

500 (1,100)

■

■

▲

-

●

■

▲

▲

-

0,71 (0.93)

0,60 (0.78)

1205 (47.4)

-

540 (1,190)

▲

▲

-

-

■

▲

▲

-

-

0,45 (0.59)

0,40 (0.52)

1520 (59.8)

-

410 (900)

●

●

■

-

●

●

■

■

▲

0,55 (0.72)

0,45 (0.59)

1800 (70.9)

-

585 (1,290)

■

■

▲

-

●

●

■

▲

▲

Godet pour des fossés • Godet de finition de talus

D'application pour des matériaux d'une densité 2000kg / m³ (3,370 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1600kg / m³ (2,700 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1100 kg / m³ (1,850 lb/yd³) ou moins

Accessions

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèches de 4,6 m (15' 1") ; 4,1 m (13' 5"), Flèche articulée de 4,9 m (16' 1") et des balanciers de 1,9 m (6' 3") ; 2,1 m (6' 11") ; 2,5 m (8' 2") et 3,0 m (9' 10") sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	4600 (15' 1")				Remarque
	Poids	kg (lb)	1030 (2,270)
Balancier	Longueur	mm (ft.in)	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")	3000 (9' 10")
	Poids	kg (lb)	560 (1,230)	580 (1,280)	610 (1,340)	670 (1,480)
Force d'attaque du godet	SAE	kN	87,3 [94,8]	87,3 [94,8]	87,3 [94,8]	87,3 [94,8]	[ ]: Renforceur de puissance
		kgf	8900 [9660]	8900 [9660]	8900 [9660]	8900 [9660]
		lbf	19620 [21300]	19620 [21300]	19620 [21300]	19620 [21300]
	ISO	kN	102 [110,8]	102 [110,8]	102 [110,8]	102 [110,8]
		kgf	10400 [11290]	10400 [11290]	10400 [11290]	10400 [11290]
		lbf	22930 [24890]	22930 [24890]	22930 [24890]	22930 [24890]
Force d'attaque du balancier	SAE	kN	76,5 [83,1]	73,6 [79,9]	62,8 [68,2]	55,9 [60,7]
		kgf	7800 [8470]	7500 [8140]	6400 [6950]	5700 [6190]
		lbf	17200 [18670]	16530 [17950]	14110 [15320]	12570 [13640]
	ISO	kN	80,4 [87,3]	77,5 [84,1]	65,7 [71,4]	57,9 [62,8]
		kgf	8200 [8900]	7900 [8580]	6700 [7270]	5900 [6410]
		lbf	18080 [19630]	17420 [18910]	14770 [16040]	13010 [14120]

Note : Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes. Le poids du balancier inclus le vérin de godet, tuyauterie et axes.

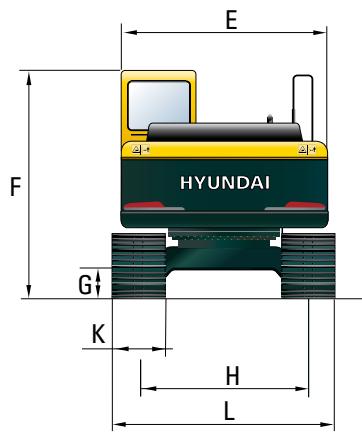

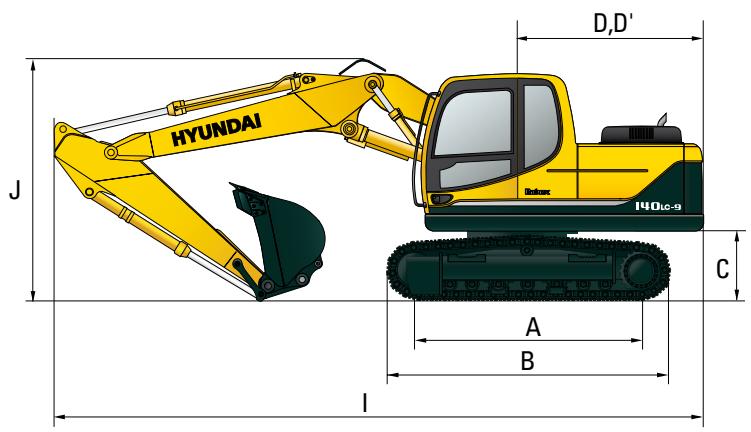

Dimensions et rayon d'action

DIMENSIONS R140LC-9

mm (ft·in) mm (ft·in)

A	Distance entre les tambours	3000 (9' 10")
B	Longueur totale du train de roulement	3750 (12' 4")
C	Garde au sol du contrepoids	940 (3' 1")
D	Rayon de pivotement de l'arrière	2330 (7' 7")
D'	Longueur de l'arrière de la machine	2330 (7' 7")
E	Largeur de la partie supérieure	2500 (8' 2")
F	Hauteur totale de la cabine	2860 (9' 4")
G	Garde au sol min.	440 (1' 5")
H	Largeur de voie	2000 (6' 7")

Longueur flèche	4600 (15' 1")				4100 (13' 5")
Longueur du balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")	3000 (9' 10")	1900 (6' 3")	2100 (6' 11")
I Longueur hors tout	7820 (25' 7")	7850 (25' 8")	7820 (25' 7")	7790 (25' 6")	7320 (24' 0")	7350 (24' 1")
J Hauteur hors tout de la flèche	2650 (8' 7")	2760 (9' 0")	2780 (9' 1")	3110 (10' 2")	2600 (8' 5")	2790 (9' 2")

K	Largeur patin de chenille	500 (20")	600 (24")	700 (28")
L	Largeur hors tout	2500 (8' 2")	2600 (8' 6")	2700 (8' 10")

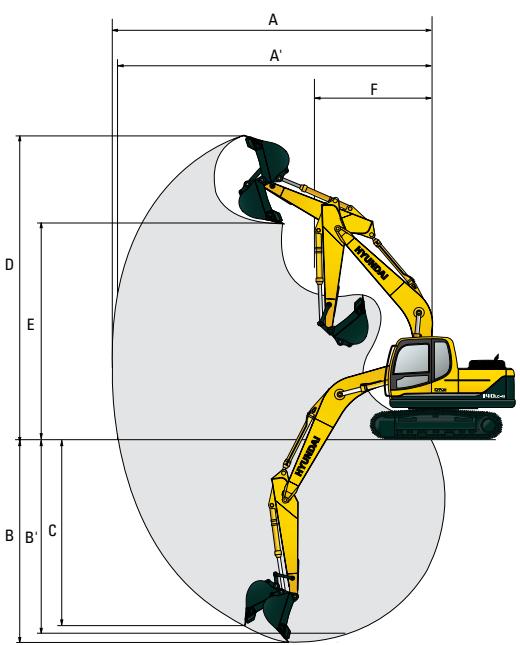

RAYON d'action R140LC-9

mm (ft·in)

Longueur flèche		4600 (15' 1")				4100 (13' 5")
Longueur du balancier		1900(6' 3")	2100(6' 11")	2500(8' 2")	3000(9' 10")	1900(6' 3")	2100(6' 11")
A	Portée d'attaque max.	7750(25' 5")	7920(25' 11")	8330(27' 4")	8790(28' 10")	7260(23' 10")	7420(24' 4")
A'	Portée d'attaquemax. au sol	7600(24' 11")	7770(25' 6")	8180(26' 10")	8650(28' 4")	7090(23' 3")	7260(23' 10")
B	Profondeurd'attaque max.	4950(16' 2")	5150(16' 10")	5550(18' 3")	6050(19' 10")	4540(14' 11")	4740(15' 7")
B'	Profondeur d'attaquemax. (niveau 8')	4680(15' 4")	4900(16' 1")	5340(17' 6")	5870(19' 3")	4280(14' 1")	4490(14' 9")
C	Profondeur d'attaquemax. pour murs verticaux	4650(15' 3")	4900(16' 1")	5330(17' 6")	5850(19' 2")	4240(13' 11")	4350(14' 3")
D	Hauteur d'attaque max.	8100(26' 7")	8180(26' 10")	8500(27' 11")	8780(28' 10")	7700(25' 3")	7770(25' 6")
E	Hauteur deréserment max.	5670(18' 7")	5750(18' 10")	6060(19' 11")	6330(20' 9")	5260(17' 3")	5340(17' 6")
F	Rayon derotation min.	2630(8' 8")	2670(8' 9")	2650(8' 8")	2680(8' 10")	2350(7' 9")	2460(8' 1")

Dimensions et rayon d'action

A	Distance entre les tambours	3000 (9' 10")
B	Longueur totale du train de roulement	3750 (12' 4")
C	Garde au sol du contrepoids	940 (3' 1")
D	Rayon de pivotement de l'arrière	2330 (7' 7")
D'	Longueur de l'arrière de la machine	2330 (7' 7")
E	Largeur de la partie supérieure	2500 (8' 2")
F	Hauteur totale de la cabine	2860 (9' 4")
G	Garde au sol min.	440 (1' 5")
H	Largeur de voie	2000 (6' 7")
M	Garde au sol de la lame niveleuse soulevée	560 (1' 8")
N	Profondeur de la lame niveleuse abaissee	500 (1' 6")
O	Hauteur de la lame niveleuse	550 (1' 8")
	Largeur de la lame niveleuse	2500 (8' 2") 2600 (8' 6")

Longueur flèche	4600 (15' 1")				4100 (13' 5")
Longueur du balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")	3000 (9' 10")	1900 (6' 3")	2100 (6' 11")
I Longueur hors tout	8130 (26' 7")	8160 (26' 7")	8130 (26' 7")	8100 (26' 6")	7630 (25' 0")	7660 (25' 1")
J Hauteur hors tout de la flèche	2650 (8' 7")	2760 (9' 0")	2780 (9' 1")	3110 (10' 2")	2600 (8' 5")	2790 (9' 2")
K Largeur patin de chenille	500 (20")		600 (24")		700 (28")
L Largeur hors tout	2500 (8' 2")		2600 (8' 6")		2700 (8' 10")

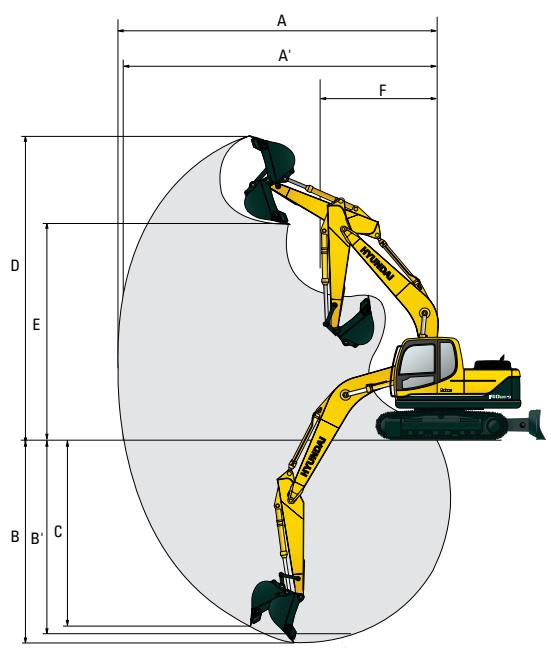

RAYON D'ACTION R140LCD-9

mm (ft·in)

Longueur flèche		4600 (15' 1")				4100 (13' 5")
Longueur du balancier		1900 (6' 3")	2100 (6' 11")	2500 (8' 2")	3000 (9' 10")	1900 (6' 3")	2100 (6' 11")
A	Portée d'attaque max.	7750 (25' 5")	7920 (25' 11")	8330 (27' 4")	8790 (28' 10")	7260 (23' 10")	7420 (24' 4")
A'	Portée d'attaque max. au sol	7600 (24' 11")	7770 (25' 6")	8180 (26' 10")	8650 (28' 4")	7090 (23' 3")	7260 (23' 10")
B	Profondeur d'attaque max.	4950 (16' 2")	5150 (16' 10")	5550 (18' 3")	6050 (19' 10")	4540 (14' 11")	4740 (15' 7")
B'	Profondeur d'attaque max. (niveau 8')	4680 (15' 4")	4900 (16' 1")	5340 (17' 6")	5870 (19' 3")	4280 (14' 1")	4490 (14' 9")
C	Profondeur d'attaque max. pour murs verticaux	4650 (15' 3")	4900 (16' 1")	5330 (17' 6")	5850 (19' 2")	4240 (13' 11")	4350 (14' 3")
D	Hauteur d'attaque max.	8100 (26' 7")	8180 (26' 10")	8500 (27' 11")	8780 (28' 10")	7700 (25' 3")	7770 (25' 6")
E	Hauteur de déversement max.	5670 (18' 7")	5750 (18' 10")	6060 (19' 11")	6330 (20' 9")	5260 (17' 3")	5340 (17' 6")
F	Rayon de rotation min.	2630 (8' 8")	2670 (8' 9")	2650 (8' 8")	2680 (8' 10")	2350 (7' 9")	2460 (8' 1")

Dimensions et rayon d'action

A	Distance entre les tambours	3030 (9' 11")
B	Longueur totale du train de roulement	3860 (12' 4")
C	Garde au sol du contrepoids	1200 (3' 9")
D	Rayon de pivotement de l'arrière	2330 (7' 7")
D'	Longueur de l'arrière de la machine	2330 (7' 7")
E	Largeur de la partie supérieure	2500 (8' 2")
F	Hauteur totale de la cabine	3120 (10' 2")
G	Garde au sol min.	600 (2' 0")
H	Largeur de voie	2040 (6' 8")

Longueur flèche	4600 (15' 1")
Longueur du balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")	3000 (9' 10")
I Longueur hors tout	7770 (25' 5")	7830 (25' 7")	7790 (25' 6")	7860 (25' 8")
J Hauteur hors tout de la flèche	2750 (9' 0")	2860 (9' 4")	2830 (9' 3")	3120 (10' 2")

K	Largeur patin de chenille	Type	Double nervure	Triple nervure
		Largeur	710 (28")	800 (32")
L	Largeur hors tout		2750	2840
			(9' 0")	(9' 4")

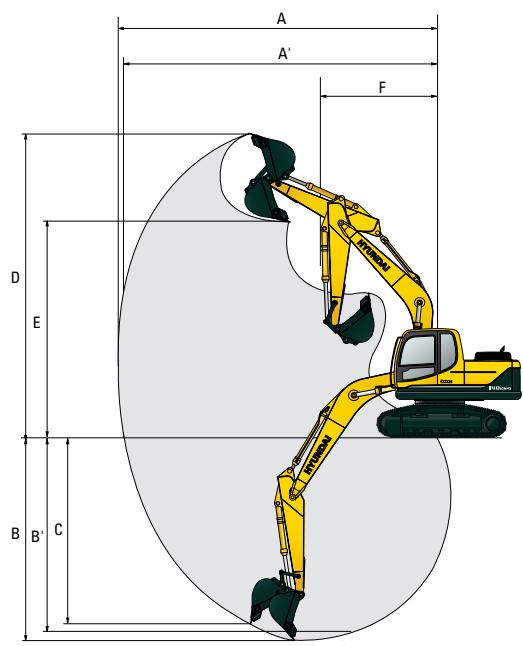

RAYON d'action R140LCM-9

mm (ft·in)

Longueur flèche	4600 (15' 1")
Longueur du balancier	1900(6' 3")	2100(6' 11")	2500(8' 2")	3000(9' 10")
A Portée d'attaque max.	7750(25' 5")	7920(25' 11")	8330(27' 4")	8790(28' 10")
A' Portée d'attaquemax. au sol	7540(24' 9")	7710(25' 4")	8110(26' 7")	8580(28' 2")
B Profondeurd'attaque max.	4690(15' 5")	4890(16' 1")	5290(17' 4")	5790(19' 0")
B' Profondeur d'attaquemax. (niveau 8')	4420(14' 6")	4640(15' 3")	5080(16' 8")	5610(18' 5")
C Profondeur d'attaquemax. pour murs verticaux	4390(14' 5")	4640(15' 3")	5070(16' 8")	5590(18' 4")
D Hauteur d'attaque max.	8360(27' 5")	8440(27' 8")	8760(28' 9")	9040(29' 7")
E Hauteur dedéversement max.	5930(19' 5")	6010(19' 8")	6320(20' 9")	6590(21' 7")
F Rayon derotation min.	2630(8' 8")	2670(8' 9")	2650(8' 8")	2680(8' 10")

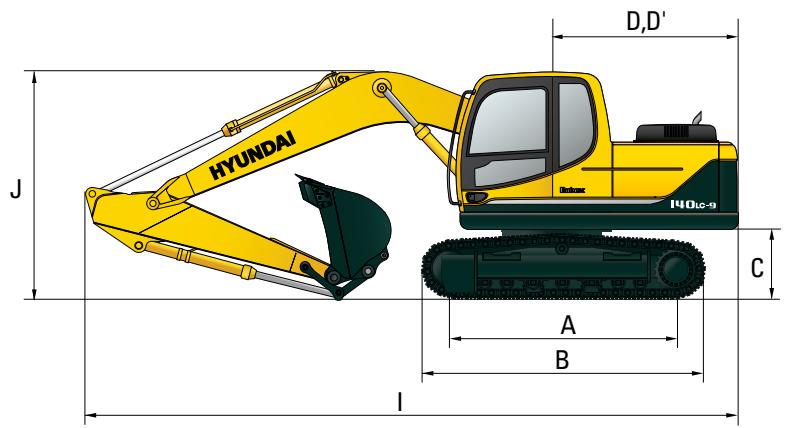

Dimensions et rayon d'action

DIMENSIONS R140LC-9 / FLÈCHE ARTICULÉE

mm (ft·in)

mm (ft·in)

A	Distance entre les tambours	3000 (9' 10")
B	Longueur totale du train de roulement	3750 (12' 4")
C	Garde au sol du contrepoids	940 (3' 1")
D	Rayon de pivotement de l'arrière	2330 (7' 7")
D'	Longueur de l'arrière de la machine	2330 (7' 7")
E	Largeur de la partie supérieure	2500 (8' 2")
F	Hauteur totale de la cabine	2870 (9' 4")
G	Garde au sol min.	440 (1' 5")
H	Largeur de voie	2000 (6' 7")

Longueur flèche	4,900 (16' 1"), Flèche régiable
Longueur du balancier	1900 (6' 3")	2100 (6' 11")	2500 (8' 2")
I Longueur hors tout	8160 (26' 8")	8170 (26' 8")	8150 (26' 8")
J Hauteur hors tout de la flèche	2830 (9' 3")	2940 (9' 6")	2960 (9' 7")
K Largeur patin de chenille	500 (20")	600 (24")	700 (28")
L Largeur hors tout	2500 (8' 2")	2600 (8' 6")	2700 (8' 10")

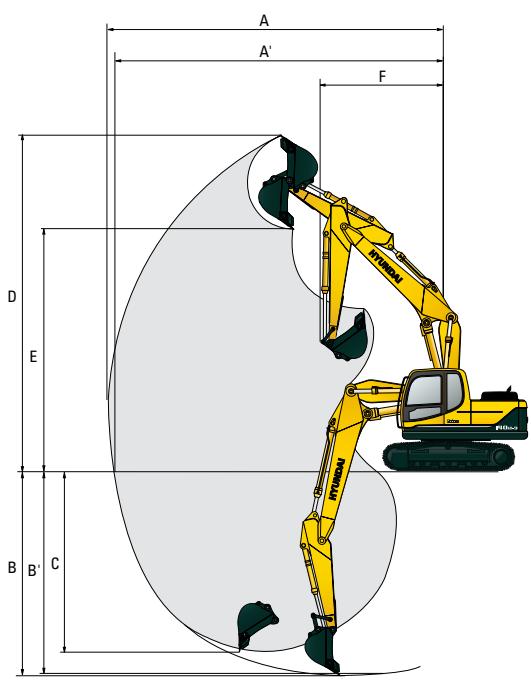

RAYON D'action R140LC-9 / FLECHE article

mm (ft·in)

Longueur flèche	4,900 (16' 1"), Flèche régiable
Longueur du balancier	1900(6' 3")	2100(6' 11")	2500(8' 2")
A Portée d'attaque max.	8140(26' 8")	8320(27' 4")	8720(28' 7")
A' Portée d'attaquemax. au sol	8000(26' 3")	8180(26' 10")	8590(28' 2")
B Profondeurd'attaque max.	5110(16' 9")	5310(17' 5")	5710(18' 9")
B' Profondeur d'attaquemax. (niveau 8')	5000(16' 5")	5190(17' 0")	5610(18' 5")
C Profondeur d'attaquemax. pour murs verticaux	4490(14' 9")	4660(15' 3")	5120(16' 10")
D Hauteur d'attaque max.	8810(28' 11")	8890(29' 2")	9270(30' 5")
E Hauteur dedéversement max.	6330(20' 9")	6410(21' 0")	6780(22' 3")
F Rayon derotation min.	2670(8' 9")	2830(9' 3")	2690(8' 10")

Capacités de levage

R140LC-9

Charge avant = Charge latérale ou

Flèche : 4,6 m (15' 1") / Balancier : 1,9 m (6' 3") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)	Capacité		Portée
											m (ft)
6.0 m	kg					* 3340	* 3340		* 3170	2350	5.95
(20.0 ft)	lb					* 7360	* 7360		* 6990	5180	(19.5)
4.5 m	kg					* 3550	* 3550		2820	1760	6.90
(15.0 ft)	lb					* 7830	* 7830		6220	3880	(22.6)
3.0m	kg			* 6270	* 6270	* 4440	3510	3480	2170	2480	1520
(10.0 ft)	lb			* 13820	* 13820	* 9790	7740	7670	4780	5470	3350
1.5 m	kg			* 8490	6040	5400	3270	3380	2080	2390	1450
(5.0 ft)	lb			* 18720	13320	11900	7210	7450	4590	5270	3200
Au niveau de sol	kg			* 8230	5790	5200	3100	3300	2000	2510	1520
	lb			* 18140	12760	11460	6830	7280	4410	5530	3350
(-1.5 m	kg	* 6670	* 6670	* 9690	5800	5140	3050		2960	1810	6.48
(-5.0 ft)	lb	* 14700	* 14700	* 21360	12790	11330	6720		6530	3990	(21.3)
(-3.0 m	kg	* 10970	* 10970	* 8330	5930	5220	3110		* 3690	2670	5.15
(-10.0 ft)	lb	* 24180	* 24180	* 18360	13070	11510	6860		* 8140	5890	(16.9)

Fliche : 4,6 m (15' 1") / Balancier : 2,5 m (8' 2") / Godet : 0,58 m3 (0.76 yd3) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
												m (ft)
6.0 m	kg									* 2810	1920	6.69
(20.0 ft)	lb									* 6190	4230	(21.9)
4.5 m	kg							* 2770	2270	2440	1500	7.53
(15.0 ft)	lb							* 6110	5000	5380	3310	(24.7)
3.0m	kg			* 4930	* 4930	* 3830	3570	* 3380	2190	2170	1310	7.95
(10.0 ft)	lb			* 10870	* 10870	* 8440	7870	* 7450	4830	4780	2890	(26.1)
1.5 m	kg			* 8030	6240	* 5010	3300	3380	2070	2100	1250	8.03
(5.0 ft)	lb			* 17700	13760	* 11050	7280	7450	4560	4630	2760	(26.3)
Au niveau de sol	kg			* 8780	5800	5200	3090	3270	1970	2180	1300	7.77
	lb			* 19360	12790	11460	6810	7210	4340	4810	2870	(25.5)
-1.5 m	kg	* 5740	* 5740	* 9910	5700	5080	2990	3220	1920	2500	1500	7.15
(-5.0 ft)	lb	* 12650	* 12650	* 21850	12570	11200	6590	7100	4230	5510	3310	(23.5)
-3.0 m	kg	* 8760	* 8760	* 9040	5770	5100	3000			3340	2030	6.01
(-10.0 ft)	lb	* 19310	* 19310	* 19930	12720	11240	6610			7360	4480	(19.7)
-4.5 m	kg			* 6590	6030
(-15.0 ft)	lb			* 14530	13290

Flèche : 4,6 m (15' 1") / Balancier : 3,0 m (9' 10") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
6.0 m	kg							* 1880	* 1880			* 2540	1650	7.25
(20.0 ft)	lb							* 4140	* 4140			* 5600	3640	(23.8)
4.5 m	kg							* 2570	2310			2180	1320	8.02
(15.0 ft)	lb							* 5670	5090			4810	2910	(26.3)
3.0m	kg					* 3280	* 3280	* 3020	2210	* 1660	1430	1960	1160	8.41
(10.0 ft)	lb					* 7230	* 7230	* 6660	4870	* 3660	3150	4320	2560	(27.6)
1.5 m	kg			* 6980	6440	* 4540	3350	3400	2080	* 2190	1380	1890	1100	8.49
(5.0 ft)	lb			* 15390	14200	* 10010	7390	7500	4590	* 4830	3040	4170	2430	(27.9)
Au niveau de sol	kg			* 9240	5850	5210	3100	3260	1960	* 2120	1330	1960	1140	8.25
	lb			* 20370	12900	11490	6830	7190	4320	* 4670	2930	4320	2510	(27.1)
-1.5 m	kg	* 5290	* 5290	* 9910	5650	5060	2960	3180	1890			2200	1290	7.67
(-5.0 ft)	lb	* 11660	* 11660	* 21850	12460	11160	6530	7010	4170			4850	2840	(25.2)
-3.0 m	kg	* 7720	* 7720	* 9440	5670	5030	2940	3180	1880			2800	1680	6.64
(-10.0 ft)	lb	* 17020	* 17020	* 20810	12500	11090	6480	7010	4140			6170	3700	(21.8)
-4.5 m	kg	* 11300	* 11300	* 7670	5850	* 4890	3050
(-15.0 ft)	lb	* 24910	* 24910	* 16910	12900	* 10780	6720

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage

R140LCD-9

Charge avant = Charge latérale ou

Fliche : 4,6 m (15' 1") / Balancier : 1,9 m (6' 3") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)	Capacité		Portée
											m (ft)
6.0 m	kg					* 3340	* 3340		* 3170	2490	5.95
(20.0 ft)	lb					* 7360	* 7360		* 6990	5490	(19.5)
4.5 m	kg					* 3550	* 3550		3070	1870	6.90
(15.0 ft)	lb					* 7830	* 7830		6770	4120	(22.6)
3.0m	kg			* 6270	* 6270	* 4440	3700	3780	2300	2710	7.37
(10.0 ft)	lb			* 13820	* 13820	* 9790	8160	8330	5070	5970	(24.2)
1.5 m	kg			* 8490	6380	* 5520	3460	3680	2210	2610	7.45
(5.0 ft)	lb			* 18720	14070	* 12170	7630	8110	4870	5750	(24.4)
Au niveau de sol	kg			* 8230	6130	5650	3290	3590	2130	2750	7.17
	lb			* 18140	13510	12460	7250	7910	4700	6060	(23.5)
(-1.5 m	kg	* 6670	* 6670	* 9690	6140	5590	3240		3230	1930	6.48
(-5.0 ft)	lb	* 14700	* 14700	* 21360	13540	12320	7140		7120	4250	(21.3)
(-3.0 m	kg	* 10970	* 10970	* 8330	6270	* 5520	3300		* 3690	2830	5.15
(-10.0 ft)	lb	* 24180	* 24180	* 18360	13820	* 12170	7280		* 8140	6240	(16.9)

Fliche : 4,6 m (15' 1") / Balancier : 2,5 m (8' 2") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
												m (ft)
6.0 m	kg									* 2810	2040	6.69
(20.0 ft)	lb									* 6190	4500	(21.9)
4.5 m	kg							* 2770	2410	2660	1600	7.53
(15.0 ft)	lb							* 6110	5310	5860	3530	(24.7)
3.0m	kg			* 4930	* 4930	* 3830	3770	* 3380	2320	2380	1400	7.95
(10.0 ft)	lb			* 10870	* 10870	* 8440	8310	* 7450	5110	5250	3090	(26.1)
1.5 m	kg			* 8030	6580	* 5010	3490	3680	2210	2300	1340	8.03
(5.0 ft)	lb			* 17700	14510	* 11050	7690	8110	4870	5070	2950	(26.3)
Au niveau de sol	kg			* 8780	6140	5640	3280	3570	2110	2400	1400	7.77
	lb			* 19360	13540	12430	7230	7870	4650	5290	3090	(25.5)
-1.5 m	kg	* 5740	* 5740	* 9910	6040	5530	3180	3510	2060	2730	1610	7.15
(-5.0 ft)	lb	* 12650	* 12650	* 21850	13320	12190	7010	7740	4540	6020	3550	(23.5)
-3.0 m	kg	* 8760	* 8760	* 9040	6110	5550	3200			* 3540	2170	6.01
(-10.0 ft)	lb	* 19310	* 19310	* 19930	13470	12240	7050			* 7800	4780	(19.7)
-4.5 m	kg			* 6590	6370
(-15.0 ft)	lb			* 14530	14040

Flèche : 4,6 m (15' 1") / Balancier : 3,0 m (9' 10") / Godet : 0,58 m² (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge										A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)		Capacité		Portée
														m (ft)
6.0 m	kg							* 1880	* 1880			* 2540	1760	7.25
(20.0 ft)	lb							* 4140	* 4140			* 5600	3880	(23.8)
4.5 m	kg							* 2570	2440			2380	1410	8.02
(15.0 ft)	lb							* 5670	5380			5250	3110	(26.3)
3.0 m	kg					* 3280	* 3280	* 3020	2350	* 1660	1540	2150	1250	8.41
(10.0 ft)	lb					* 7230	* 7230	* 6660	5180	* 3660	3400	4740	2760	(27.6)
1.5 m	kg			* 6980	6780	* 4540	3540	* 3610	2220	* 2190	1480	2080	1190	8.49
(5.0 ft)	lb			* 15390	14950	* 10010	7800	* 7960	4890	* 4830	3260	4590	2620	(27.9)
Au niveau de sol	kg			* 9240	6190	* 5630	3290	3560	2090	* 2120	1480	2150	1230	8.25
	lb			* 20370	13650	* 12410	7250	7850	4610	* 4670	3150	4740	2710	(27.1)
-1.5 m	kg	* 5290	* 5290	* 9910	5990	5500	3150	3480	2020			2410	1390	7.67
(-5.0 ft)	lb	* 11660	* 11660	* 21850	13210	12130	6940	7670	4450			5310	3060	(25.2)
-3.0 m	kg	* 7720	* 7720	* 9440	6010	5480	3130	3480	2020			3060	1800	6.64
(-10.0 ft)	lb	* 17020	* 17020	* 20810	13250	12080	6900	7670	4450			6750	3970	(21.8)
-4.5 m	kg	* 11300	* 11300	* 7670	6190	* 4890	3240
(-15.0 ft)	lb	* 24910	* 24910	* 16910	13650	* 10780	7140

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

R140LCM-9

Charge avant = Charge latérale ou

Fliche : 4,6 m (15' 1") / Balancier : 1,9 m (6' 3") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 800 mm (32") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)	Capacité		Portée
											m (ft)
6.0 m	kg					* 3310	* 3310		* 3180	2610	6.16
(20.0 ft)	lb					* 7300	* 7300		* 7010	5750	(20.2)
4.5 m	kg					* 3670	* 3670	* 2830	2640	3200	2050	7.01
(15.0 ft)	lb					* 8090	* 8090	* 6240	5820	7050	4520	(23.0)
3.0m	kg			* 6820	* 6820	* 4620	4090	* 3860	2580	2880	1820	7.41
(10.0 ft)	lb			* 15040	* 15040	* 10190	9020	* 8510	5690	6350	4010	(24.3)
1.5 m	kg			* 7800	7120	* 5680	3850	3930	2480	2820	1770	7.43
(5.0 ft)	lb			* 17200	15700	* 12520	8490	8660	5470	6220	3900	(24.4)
Au niveau de sol	kg			* 8700	6940	6050	3700	3850	2410	3020	1890	7.09
	lb			* 19180	15300	13340	8160	8490	5310	6660	4170	(23.3)
(-1.5 m	kg	* 7330	* 7330	* 9540	6960	6010	3670			3630	2290	6.31
(-5.0 ft)	lb	* 16160	* 16160	* 21030	15340	13250	8090			8000	5050	(20.7)
(-3.0 m	kg			* 7950	7130	* 5200	3760
(-10.0 ft)	lb			* 17530	15720	* 11460	8290

Flèche : 4,6 m (15' 1") / Balancier : 2,5 m (8' 2") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 800 mm (32") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)	Capacité		Portée
											m (ft)
6.0 m	kg								* 2830	2180	6.87
(20.0 ft)	lb								* 6240	4810	(22.5)
4.5 m	kg					* 3040	* 3040	* 2930	2690	2790	1770
(15.0 ft)	lb					* 6700	* 6700	* 6460	5930	6150	3900
3.0m	kg			* 5460	* 5460	* 4030	* 4030	* 3470	2590	2540	1590
(10.0 ft)	lb			* 12040	* 12040	* 8880	* 8880	* 7650	5710	5600	3510
1.5 m	kg			* 8460	7290	* 5200	3880	3930	2480	2490	1540
(5.0 ft)	lb			* 18650	16070	* 11460	8550	8660	5470	5490	3400
Au niveau de sol	kg	* 3600	* 3600	* 8880	6920	6030	3680	3820	2380	2630	1630
	lb	* 7940	* 7940	* 19580	15260	13290	8110	8420	5250	5800	3590
(-1.5 m	kg	* 6200	* 6200	* 9840	6850	5940	3600	3780	2340	3050	1900
(-5.0 ft)	lb	* 13670	* 13670	* 21690	15100	13100	7940	8330	5160	6720	4190
(-3.0 m	kg	* 9390	* 9390	* 8770	6960	* 5760	3640			* 3520	2650
(-10.0 ft)	lb	* 20700	* 20700	* 19330	15340	* 12700	8020			* 7760	5840

Fliche : 4,6 m (15' 1") / Balancier : 3,0 m (9' 10") / Godet : 0,58 m² (0.76 yd³) profil SAE / Patin de 800 mm (32") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge									A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
													m (ft)
6.0 m	kg							* 2060	* 2060		* 2550	1900	7.41
(20.0 ft)	lb							* 4540	* 4540		* 5620	4190	(24.3)
4.5 m	kg							* 2660	* 2660		2510	1570	8.11
(15.0 ft)	lb							* 5860	* 5860		5530	3460	(26.6)
3.0 m	kg					* 3480	* 3480	* 3120	2610	* 1790	1740	2300	1420	8.45
(10.0 ft)	lb					* 7670	* 7670	* 6880	5750	* 3950	3840	5070	3130	(27.7)
1.5 m	kg			* 7490	7480	* 4750	3920	* 3710	2480	* 2230	1690	2250	1380	8.47
(5.0 ft)	lb			* 16510	16490	* 10470	8640	* 8180	5470	* 4920	3730	4960	3040	(27.8)
Au niveau de sol	kg	* 3650	* 3650	* 9450	6950	* 5770	3680	3810	2360	* 1990	1640	2360	1440	8.18
	lb	* 8050	* 8050	* 20830	15320	* 12720	8110	8400	5200	* 4390	3620	5200	3170	(26.8)
-1.5 m	kg	* 5660	* 5660	* 9900	6800	5900	3560	3740	2300			2680	1650	7.53
(-5.0 ft)	lb	* 12480	* 12480	* 21830	14990	13010	7850	8250	5070			5910	3640	(24.7)
-3.0 m	kg	* 8220	* 8220	* 9250	6840	5900	3560	3760	2320			* 3380	2180	6.40
(-10.0 ft)	lb	* 18120	* 18120	* 20390	15080	13010	7850	8290	5110			* 7450	4810	(21.0)
-4.5 m	kg			* 7160	7060	* 4420	3710
(-15.0 ft)	lb			* 15790	15560	* 9740	8180

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

R140LC-9 / FLECHE Articulee

Charge avant = Charge latérale ou

Fliche : 4,9 m (16' 1") / Balancier : 1,9 m (6' 3") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
										m (ft)
6.0 m	kg			* 2900	* 2900			* 2880	2010	6.45
(20.0 ft)	lb			* 6390	* 6390			* 6350	4430	(21.2)
4.5 m	kg			* 3280	* 3280	* 3150	2220	2530	1540	7.33
(15.0 ft)	lb			* 7230	* 7230	* 6940	4890	5580	3400	(24.0)
3.0m	kg	* 6420	* 6420	* 4230	3440	3470	2130	2240	1340	7.76
(10.0 ft)	lb	* 14150	* 14150	* 9330	7580	7650	4700	4940	2950	(25.5)
1.5 m	kg			5310	3160	3340	2020	2170	1280	7.84
(5.0 ft)	lb			11710	6970	7360	4450	4780	2820	(25.7)
Au niveau de sol	kg	* 5430	* 5430	5110	2980	3240	1930	2270	1340	7.58
	lb	* 11970	* 11970	11270	6570	7140	4250	5000	2950	(24.9)
(-1.5 m	kg	* 9210	5620	5050	2940	3220	1900	2630	1570	6.93
(-5.0 ft)	lb	* 20300	12390	11130	6480	7100	4190	5800	3460	(22.7)
(-3.0 m	kg	* 8450	5780	5130	3000
(-10.0 ft)	lb	* 18630	12740	11310	6610

Flèche : 4,9 m (16' 1") / Balancier : 2,1 m (6' 11") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
										m (ft)
6.0 m	kg			* 2690	* 2690			* 2760	1900	6.68
(20.0 ft)	lb			* 5930	* 5930			* 6080	4190	(21.9)
4.5 m	kg			* 3080	* 3080	* 2990	2230	2420	1470	7.52
(15.0 ft)	lb			* 6790	* 6790	* 6590	4920	5340	3240	(24.7)
3.0m	kg	* 5930	* 5930	* 4030	3460	* 3360	2140	2150	1280	7.94
(10.0 ft)	lb	* 13070	* 13070	* 8880	7630	* 7410	4720	4740	2820	(26.0)
1.5 m	kg			* 5140	3160	3340	2010	2080	1220	8.02
(5.0 ft)	lb			* 11330	6970	7360	4430	4590	2690	(26.3)
Au niveau de sol	kg	* 5690	5540	5090	2960	3230	1910	2170	1270	7.77
	lb	* 12540	12210	11220	6530	7120	4210	4780	2800	(25.5)
(-1.5 m)	kg	* 8930	5560	5020	2900	3190	1870	2490	1470	7.14
(-5.0 ft)	lb	* 19690	12260	11070	6390	7030	4120	5490	3240	(23.4)
(-3.0 m)	kg	* 8650	5690	5070	2950
(-10.0 ft)	lb	* 19070	12540	11180	6500

Fliche : 4,9 m (16' 1") / Balancier : 2,5 m (8' 2") / Godet : 0,58 m³ (0.76 yd³) profil SAE / Patin de 600 mm (24") à triple nervure avec contrepoids de 2000 kg (4,410 lb)

Hauteur du point de charge m (ft)		Rayon de charge									A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		7.5 m (25.0 ft)	Capacité		Portée
													m (ft)
6.0 m	kg							* 2250	* 2250		* 2570	1660	7.18
(20.0 ft)	lb							* 4960	* 4960		* 5670	3660	(23.6)
4.5 m	kg					* 2700	* 2700	* 2710	2270		2190	1310	7.96
(15.0 ft)	lb					* 5950	* 5950	* 5970	5000		4830	2890	(26.1)
3.0m	kg			* 5070	* 5070	* 3660	3520	* 3120	2160	* 1900	1400	1970	1150	8.35
(10.0 ft)	lb			* 11180	* 11180	* 8070	7760	* 6880	4760	* 4190	3090	4340	2540	(27.4)
1.5 m	kg			* 7220	5960	* 4830	3200	3350	2020	2300	1350	1900	1100	8.43
(5.0 ft)	lb			* 15920	13140	* 10650	7050	7390	4450	5070	2980	4190	2430	(27.7)
Au niveau de sol	kg			* 6040	5560	5100	2970	3220	1900	2250	1310	1980	1140	8.19
	lb			* 13320	12260	11240	6550	7100	4190	4960	2890	4370	2510	(26.9)
-1.5 m	kg	* 4680	* 4680	* 8220	5510	4990	2880	3160	1850			2230	1300	7.60
(-5.0 ft)	lb	* 10320	* 10320	* 18120	12150	11000	6350	6970	4080			4920	2870	(24.9)
-3.0 m	kg			* 9010	5600	5010	2900	3190	1870
(-10.0 ft)	lb			* 19860	12350	11050	6390	7030	4120

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

Équipement standard

Cabine standard ISO

Cabine tous temps en acier avec visibilité à

Fenêtres en verre de sécurité

Clé unique pour toutes les portes verrouillables

Compartiment de rangement chaude et froide

Compartiment de rangement & cendrier

Plafond de cabine transparent

Lecteur CD/MP3 avec entrée AUX

Système de téléphone mains libres avec chargeur USB

Pare-soleil

Système d'optimisation de puissance assisté par ordinateur (nouveau CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de déclaration automatique et de déclaration

par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Système d'autodiagnostic

Aide au démarrage par temps froid

Pupitre de contrôle centralisé

Affichage LCD

Régime moteur ou compteur kilométrique

Horloge

Compteurs

• Jauge de carburant
• Jauge de température du liquide de refroidissement du moteur
• Jaune de température de l'huile hydraulique

Témoins d'advertissement

• Avertissement moteur
• Surcharge
• Erreur de communication
• Charge de la batterie
• Bouchage du filtre à air

Indicateurs

• Puissance max.
• Basse vitesse/Haute vitesse
• Réchauffeur à carburant
• Décélération automatique

Verrouillage porte et serrures, une seule clé

Deux rétroviseurs extérieurs

Siège à suspension réglable avec ceinture de sécurité

Levier de commande réglable

Système d'inclinaison de la boîte-console (gauche)

Trois phares de travail avant

Signal sonore électrique

Batteries (2 x 12V x 80 AH)

Interrupteur principal de batterie

Écran de radiateur amovible pour le nettoyage

Frein de rotation automatique

Reservoir amovible

Préfiltre à carburant avec réchauffeur à carburant

Système de soutien de la flèche

Système de soutien du balancier

Embrayage de ventilateur (humide)

Accumulateur pour l'abaissement de l'équipement de travail

Transducteur électrique

Châssis surbaissé sous capot

Pompe à carburant (50 L/min.)

Gyrophare

Clapet de sécurité pour le vérin de la flèche,

avec dispositif d'arrêt en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne presseuse, etc.)

Attacharapide

Prise électrique 12 volts (convertisseur 24V CC > 12V CC)

Alarme de translation

Flèches

Flèche courte (4,1 m; 13' 5")

Flèche articulée (4.9 m; 16'1")

Balancier

Balancier super court (1,9 m; 6' 3")

Balancier court (2,1 m; 6' 11")

Commande automatique de la climatisation

Climatisation/chauffage automatique intégral

Climatisation/chauffage semi-automatique

Climatisation

Chauffage

Dégivrage

Cabine FOPS/FOG (ISO/DIS 10262)

FOPS (Structure de protection contre les chutes d'objets)

FOG (Barrière contre les chutes d'objets)

Plafond de cabine en acier plein

Eclairage de la cabine

Casquette avant

Patins

Patins à triple nervure (500 mm; 20")

Patins à triple nervure (700 mm; 28")

Patins à triple nervure (800 mm; 32")

Patins à double nervure (710 mm; 28")

R140LCD-9 Lame niveleuse: 550 mm (1' 8") x 2500 mm (8' 2")

550mm (18 ) x 2600 mm (86 )

Protection supplémentaire du bas de caisse

Système de préchauffage du liquide de refroidissement

Trousse à outils

Combinaison de travail pour l'opérateur

Caméra de recul

Siège

Siège à suspension pneumatique régable

Siège chauffant à suspension pneumatique régable

Siège chauffant à suspension mécanique

Vanne de changement de mode (4 modes)

Hi-mate (système de gestion à distance)

Les opérations internationales. Toutes les mesures faisant partie du système ISO (impérial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT
