R110-7A - Mini pelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mini-pelle sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance nominale de 55 kW (75 ch)
Dimensions approximatives	Longueur : 4 700 mm, Largeur : 1 600 mm, Hauteur : 2 500 mm
Poids	Environ 11 000 kg
Profondeur de fouille	Jusqu'à 3 300 mm
Capacité de levage	1 500 kg à 3 m de portée
Alimentation	Moteur diesel
Fonctions principales	Excavation, nivellement, démolition légère
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces auprès des distributeurs Hyundai
Sécurité	Équipements de sécurité intégrés, protection contre les retournements
Informations générales utiles	Idéale pour les chantiers de construction et d'aménagement paysager

FOIRE AUX QUESTIONS - R110-7A HYUNDAI

Quel type d'huile moteur dois-je utiliser pour le Hyundai R110-7A ?

Vous devez utiliser de l'huile moteur de type API CF ou supérieur, avec une viscosité recommandée de 15W-40.

Comment vérifier le niveau d'huile sur le Hyundai R110-7A ?

Pour vérifier le niveau d'huile, retirez la jauge d'huile, nettoyez-la, réinsérez-la complètement, puis retirez-la à nouveau pour lire le niveau d'huile.

Que faire si le moteur ne démarre pas ?

Vérifiez la batterie pour voir si elle est chargée, assurez-vous que le niveau de carburant est suffisant et inspectez les connexions électriques.

Comment entretenir les filtres à air ?

Les filtres à air doivent être vérifiés et nettoyés régulièrement. Remplacez-les si vous observez une accumulation excessive de saleté ou si le moteur manque de puissance.

Quelle est la fréquence de remplacement des filtres à huile ?

Les filtres à huile doivent être remplacés tous les 250 heures de fonctionnement ou selon les recommandations du manuel d'utilisation.

Que faire si l'hydraulique ne fonctionne pas correctement ?

Vérifiez le niveau d'huile hydraulique et inspectez les tuyaux et les connexions pour détecter d'éventuelles fuites. Assurez-vous également que le système n'est pas obstrué.

Comment résoudre un problème de surchauffe du moteur ?

Vérifiez le niveau de liquide de refroidissement, inspectez le radiateur pour des obstructions et assurez-vous que le ventilateur fonctionne correctement.

Quelles sont les spécifications de tension de la batterie ?

La batterie doit avoir une tension nominale de 12 volts et être maintenue en bon état de charge pour un fonctionnement optimal.

Quand dois-je effectuer un entretien préventif ?

Un entretien préventif doit être effectué tous les 500 heures de fonctionnement, ou selon les recommandations spécifiques du fabricant.

Comment résoudre un problème de vibrations excessives ?

Vérifiez que toutes les boulons et fixations sont bien serrés, inspectez les supports du moteur et les composants de la transmission pour déceler toute usure.

MODE D'EMPLOI R110-7A HYUNDAI

EXCAVATRICE CHENILLEE Moteur Tier III instalé

110-7A / 110D-7A

Robex 110-7A

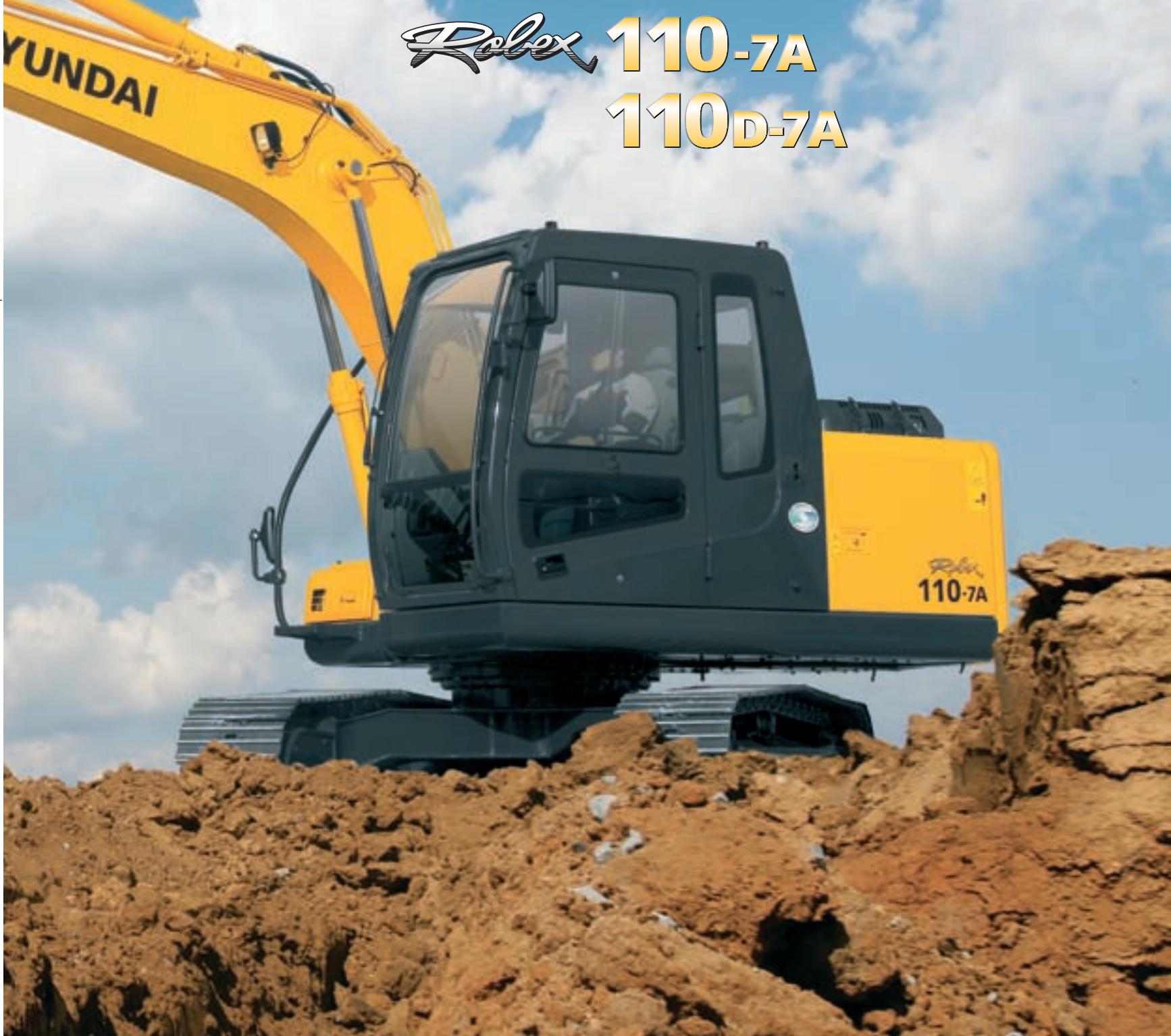

Conçu pour une puissance, des performances et une fiabilité maximales.

Un nouveau chapitre vient de s'ouvrir dans les équipements de construction. Pour que le rêve devienne réalité.

Le comport de l'utilisateur au premier plan. La cabine spacieuse dépasse les normes industrielles usuelles.

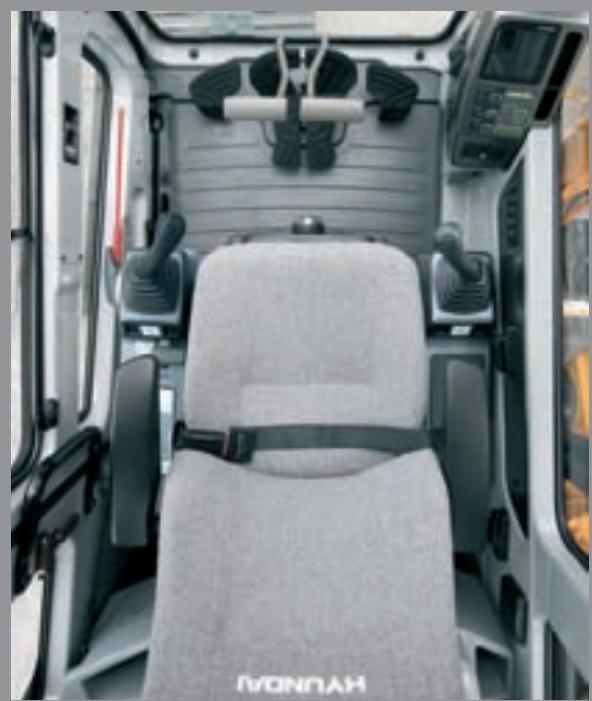

Technologie de modélisation de cabine

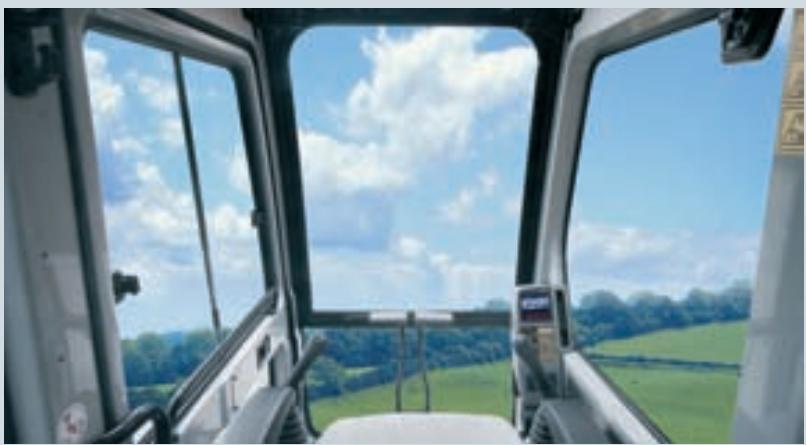

Large cabine avec une excellente visibilité

La cabine est spacieuse et de conception ergonomique, avec un faible niveau sonore. Le pare-brise panoramicique et les grandes vitres arrêté et laterales offrent une excellente visibilité dans toutes les directions.

Les meilleures conditions de travail dans un environnement agreable

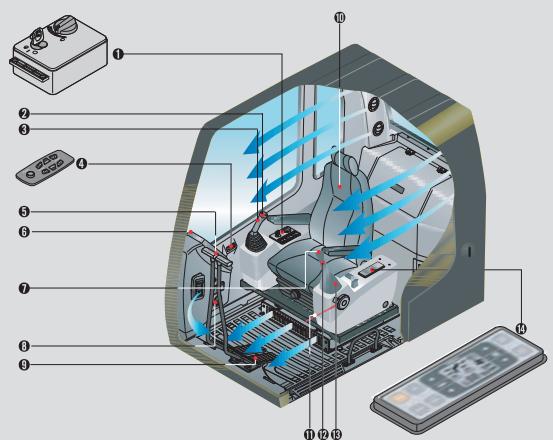

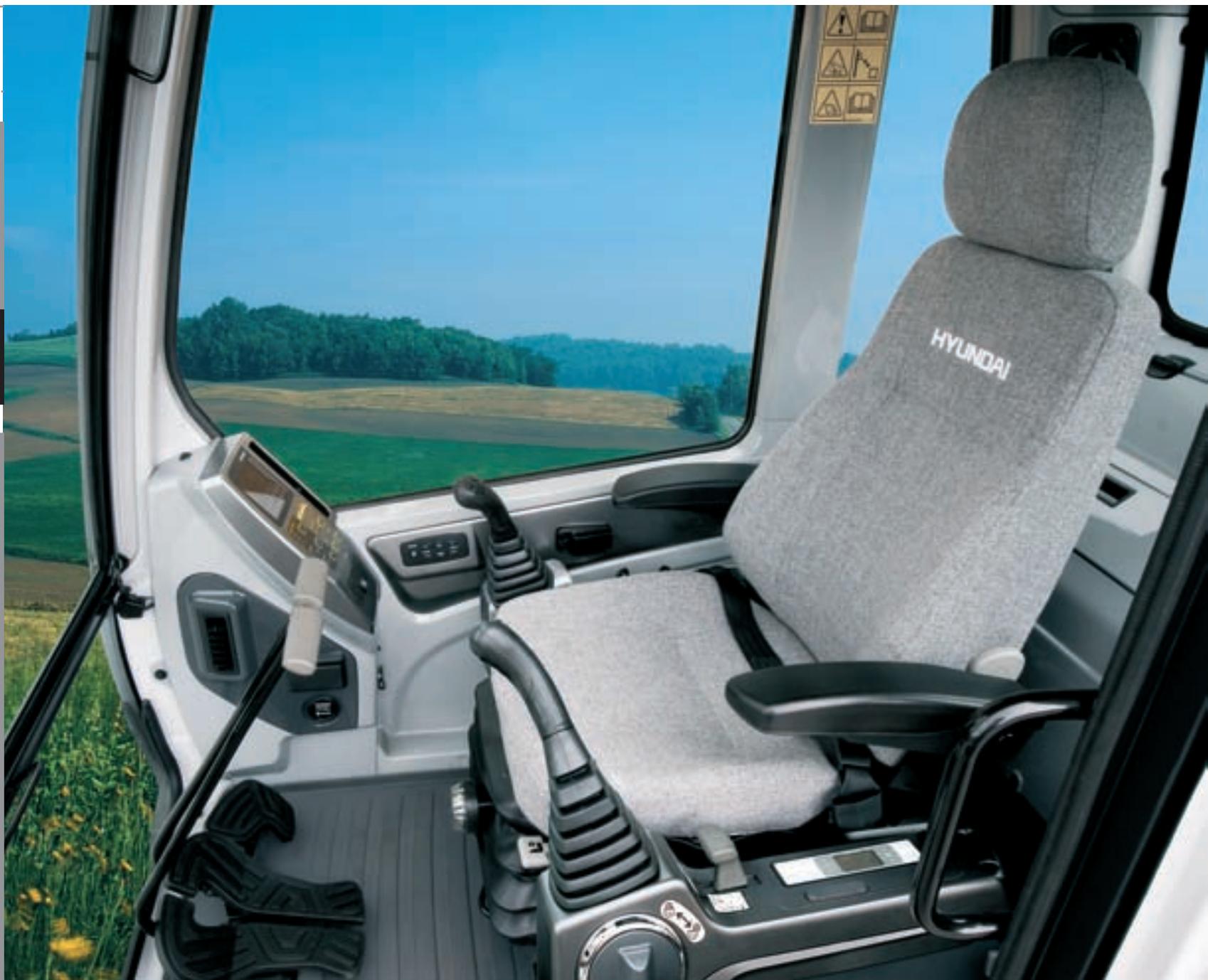

Tableau de commande centralisé
Klaxon
3 Bouton d'options
4 Telecommande radio
5 Levier de translation
6 Panneau combiné
Bouton-poussoir de decélation

Compteur horsaire
9 Pédale de translation
10 Siège à suspension entièrement régliable

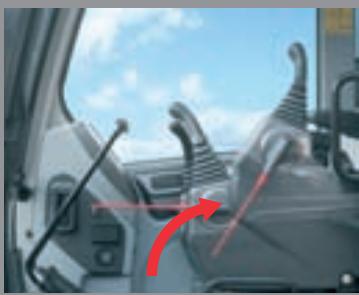

10 Levier de sécurité
12 Bouton d'augmentation de puissance
13 Manette de commande
14 Commande de chauffage et de climatisation

Cabine spacieuse et comfortable

Toit ouvrant en acier

Commande Radio CD

Affichage intelligent perfectionné

Le tableau de bord est installé à l'avant de la console droite. Il est facile de vérifier tous les systèmes critiques grâce à la lecture aïsee des indicateurs.

Manettes très sensibles et accès aisé

Les nouvelles poignées de levier pour un contrôle prévis ont été équipées de plusieurs commutateurs.

Gauge

• Augmentation de puissance
• Bouton-poussoir de décelération
  Factice
• Klaxon
• Option
  Factice

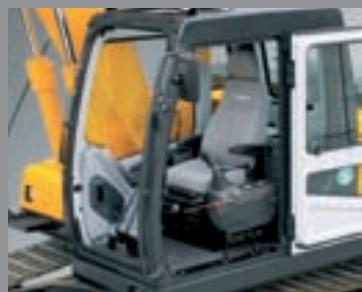

Tableaux de commanded'accès facile

Les interrupteurs et autres commandes essentielles se trouvent à proximé de l'opérateur. Cela permet de réduire les mouvements de l'opérateur, améliorant ainsi les commandes tout en réduisant la fatigue de l'opérateur.

Cabine spacieuse etcomfortable

Tous les leviers de commande ont eté concus et installés selon les études ergonomiques les plus récentes. Pour une plus grande solidité de la cabine, on a également ajoute des renforts.

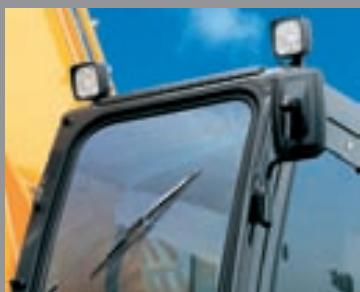

Essuie-glace relevable et projecteurs sur la cabine

L'essuie-glace relevable a etéperfectionné pour une meilleure visibilité à l'avant. Lesprojecteurs situés sur la cabineaugmentant la sécurité en éclairant largement les alentoursde l'engin en cas de travail de nuit. (en option)

Prévention de surchauffedu moteur automatique

Si la température du liquide de refroidissement du moteur est trop élevé, le dispositif de commande CPU diminue le régime du moteur pour le refroidir.

Système anti-redémarrage

Le nouveau système protège le démarre contre un redémarrage lorsque le moteur tourne, même si l'opérateur actionne accidentellement la clé de contact.

Système de commande d'augmentation de puissance

Lorsque le système d'augmentation de puissance est activé, la puissance d'attaque augmente d'environ 10% . Cela est particulièrement utile lorsqu'une puissance supplémentaire est-temporairement nécessaire, par exemple lors de l'excavation de terre dure et de roches.

Système de réchauffage automatique

Une fois le moteur démarré, si la température du liquide de refroidissement du moteur est faible, le contrôleur de l'UC augmente automatiquement la vitesse du moteur et le débit de la pompe pour réchauffer le moteur plus efficacement.

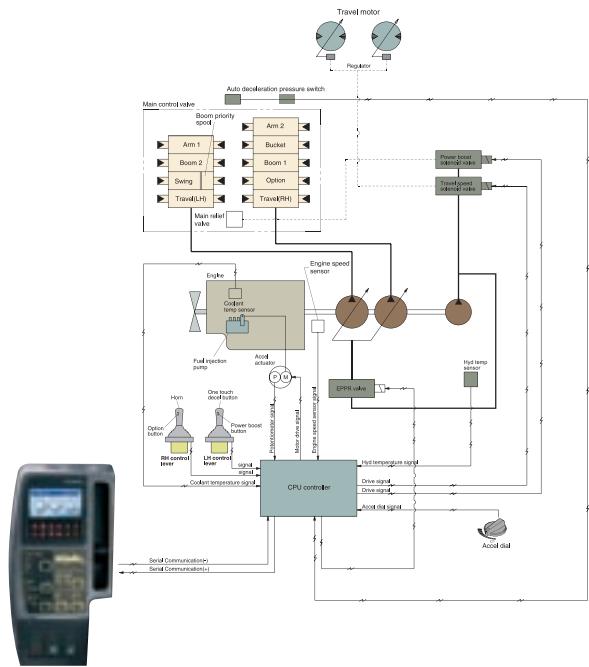

Système hydraulique perfectionné

SYSTEME CAPO AVANCE

Le système CAPO (Computer
Aided Power Optimization :
optimisation de puissance
assistee par ordinateur)
maintient la puissance du moteur
et de la pompe à un niveau
optimal. Les sélections de modes
dont conçues pour diverses
charges de travail et pour
maintenir de bonnes prestations
tout en réduisant
la consommation de carburant.
Les caractéristiques telles que
la décalération automatique et
l'augmentation de puissance
dont comprises dans le système.
Le système contrôle le régime du
moteur, la température du liquide
de refroidissement et
la température de l'huile
hydraulique. Le système
compend des possibités
d'autodiagnostic, qui afficht
des codes d'erreur sur le
panneau combiné.

NOUVEAU SYSTEME DE COMMANDE DE MODE

SELECTION DE MODE DE PUISSANCE

Mode H:puissance elevée Mode S:puissance standard Mode L:basse puissance

Système d'autodiagnostic

Le dispositif de contrôle CPU diagnosticque les problèmes dans le système CAPO provoqués par un dysfonctionnement hydraulique et électrique et les affiche à l'écran LCD du panneau combiné sous la forme de codes d'erreur. Ce dispositif de contrôle peut identifier 26 types distincts d'erreurs. Les informations provenant de ce dispositif, comme le régime du moteur, la pression fournie par la pompe principale, la tension de la batterie, la température hyd. et l'état de tous les types d'interruteurs électriques, fournissant à l'opérateur un releve beaucoup plus précis de l'état de marche de l'engin. Cela facilitite le dépistage des pannes de l'engin en cas de problème.

Système de régénération de débit du balancier

La soupape de régénération de débit du balancier assure un fonctionnement du balancier tout en douceur, sans cavitations.

Système de maintien

du balancier et de la flèche

Les soupapes de retenue de la vanne de commande principale empêchent le balancier et la flèche de descendre lorsqu'ils restent un long moment en position neutre.

Bouton-poussoir de decélération

Lorsque vous appuyez une fois sur le bouton-poussoir de décélération situé au sommet de la manette de gauche, le régime moteur est immidiatement réduit au ralenti. Le régime moteur returne à la valeur préseLECTIONnée si vous appuyez à nouveau sur le bouton.

Système de commande de débit de la pompe

En position neutre: Le débit de la pompe est réduit au minimum pour éliminer les pertes de puissance. En cours d'utilisation: Le débit maximum de la pompe est fourni à l'actionneur pour augmenter la vitesse. En cas de mouvement du levier de commande, le débit de la pompe est régle automatiquement et la vitesse de l'actionneur peut être commandée proportionnellement.

Amortisseur hydraulique dans la pédale de translation

Amélioration de la maitrise et de la sensation de translation en réduisant les chocs lors du démarrage et de l'arrêt.

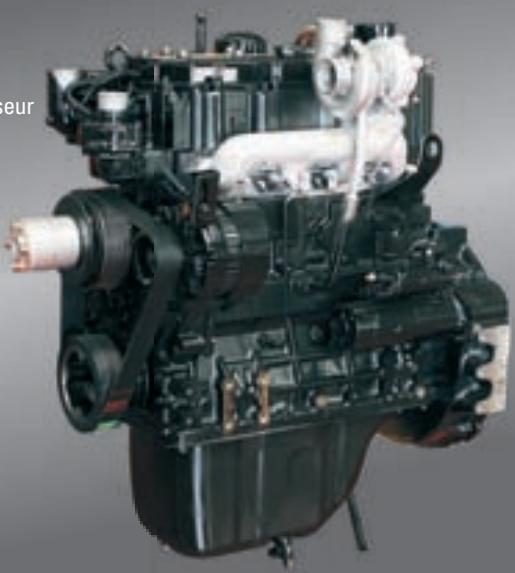

Moteur Mitsubishi D04FD-TAA

Le moteur quatre cylindres à turbocompresseur et refroidissement de l'air est consq pour assurer puissance, fiabilite et economie. Ce moteur est conforme aux normes d'émission EPA Tier III et EU Stage IIIA.

Une fiabilité à toute épréuve

Si vous avez un travail dur à faire, il vous faut la puissance, la précision et la flexibilité des moteurs Mitsubishi D04FD-TAA. Illes se disinguent par des améliorations importantes qui rendent chaque pièce de l'équipement plus efficace, plus intelligent, plus silencieux et plus résistant. Le système de carburant à galerie commune haute pression permet au moteur de réaliser de更好地 performances avec une torsion plus haute et une(Meilleure réaction du moteur à chaque rotation, sans promoscetre les économies en carburant.

Le moteur Mitsubishi D04FD-TAA a été créé sur la base des moteurs de la série Mitsubishi SK qui a été couronnée de succès à maintes reprises. Ces moteurs combinent des commandes électroniques complètes à des performances d'une grande fiabilité, comme vous l'attendriez d'une des plus réussies et durables conceptions de moteur.

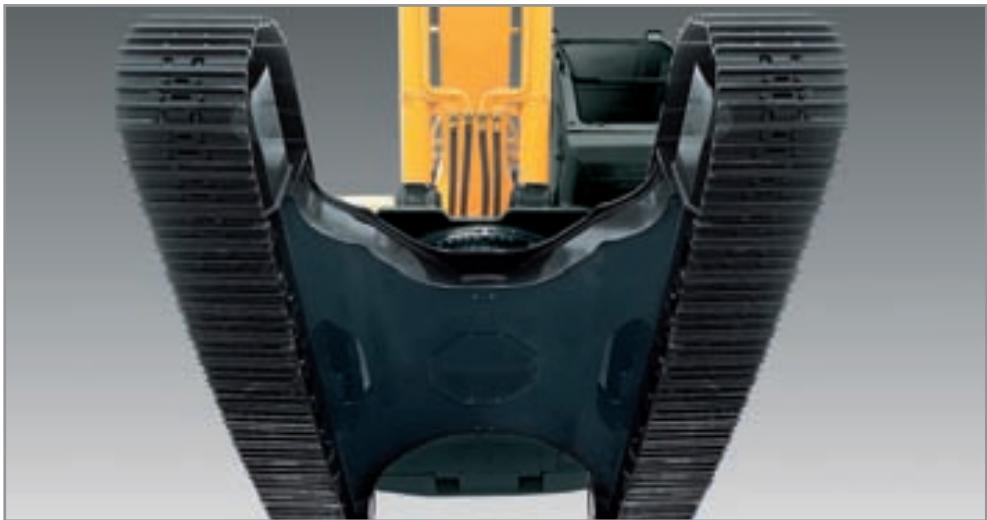

Performances supérieures

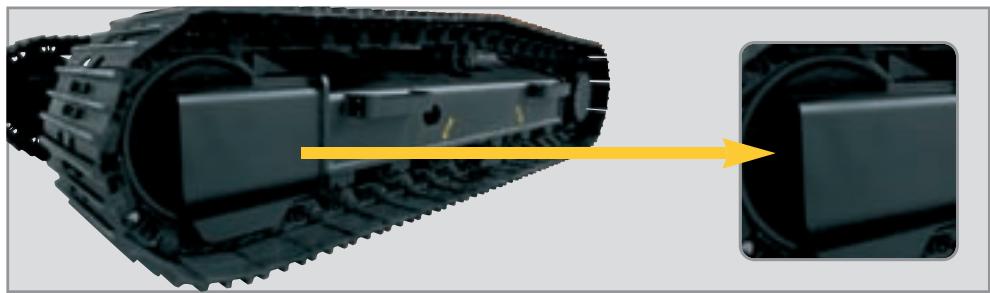

Chassis inférieur stable et solide

Le chassis renforcé de forme tubulaire est entièrement soude avec des pieces en acier caractérisées par une grande solidité et une faible tension. Il garantit la sécurité et la résistance face à l'impact extérieur lors de la conduite sur sol rugieux et lors de travaux sur sites humides. L'utilisation de galet supérieurs et inférieurs et de protections de chenille hautement durables assure un transfert adéquat de la machine sur tous les terrains. Le long chassis inférieur comprend des composants style excavatrice pour travaux lourds. Un chassis central en X est intégralement soude pour une solidité et une durabilité maximales.

Guides de chenilles et ajusteurs

Les robustes guides de chenilles maintiennent les patins de chenilles en place. Le réglage des chenilles se fait aisément grâce aux ajusteurs à cylindre graisseur et aux ressorts amortisseurs.

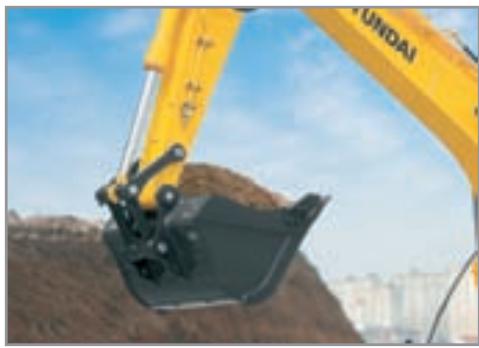

Godet articulation de godet renforcés

Pour éviter toute usure excessive des chevilles et douilles, des joints scellés ont été utilisés. La liaison du godet comprend des caractéristiques haute durabilité et anti-usure. Plaques de renfort supplémentaires souduées sur la section du bord de coupe. Acier plus écais et plaque latérale supplémentaires mis en place pour consolider le godet.

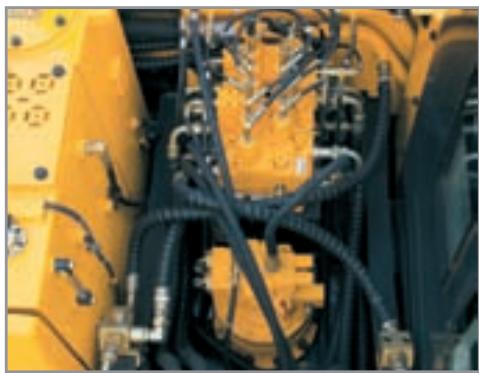

Commande de pivotement puissant et plus précise

Des caractéristiques améliorées d'amortissement des chocs font de l'arrêt une action précise et sans à-coup.

Des portes entièrement ouvrable et l'utilisation d'une clé principale offrent un accès aisé pour l'entretien.

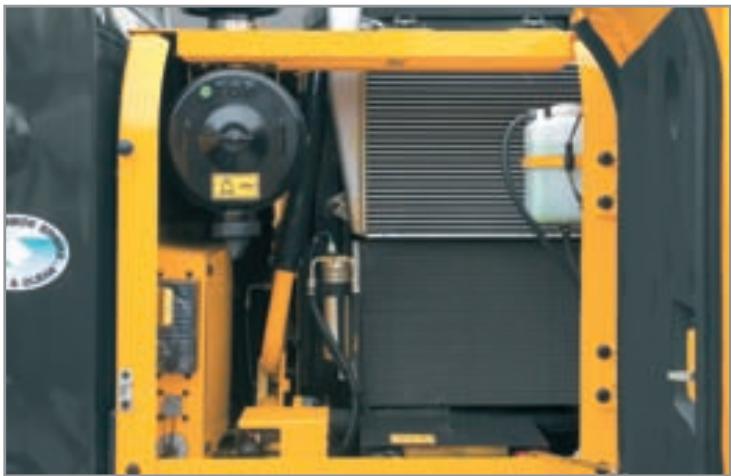

Fiabilité et maintenance

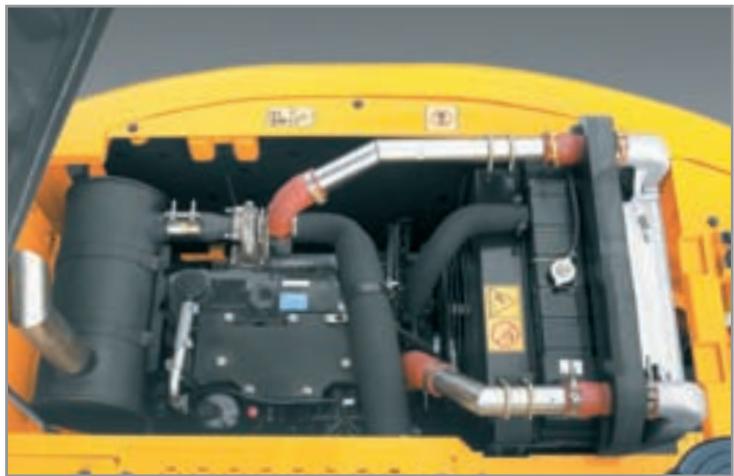

Capot latorial a ouverture gauche et droite

L'accès facile aux composants vitaux offre une vue parfaitement dégagée des composants, ce qui facilitite l'entretien et les réparations.

Composants moteur facies à entretenir

Un système de refroidissement et de préchauffage sont prévue pour une utilisation optimale et immédiate, et garantir de la sorte une plus longue durée de vie pour le moteur et les composants hydrauliques. L'entretien du moteur et du circuit hydraulique est considérablement simplifié grâce à l'accessibilité totale.

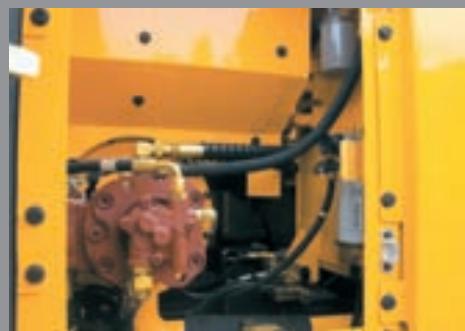

Boitier de commande électrique et filtré à air facile à replacer centralisés

Le boitier de commande électric et le filtré à air sont centralisés dans un seul et même compartment pour faciliter l'entretien.

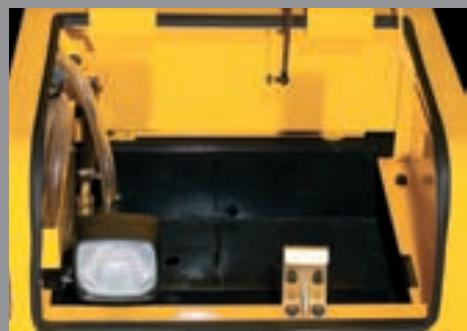

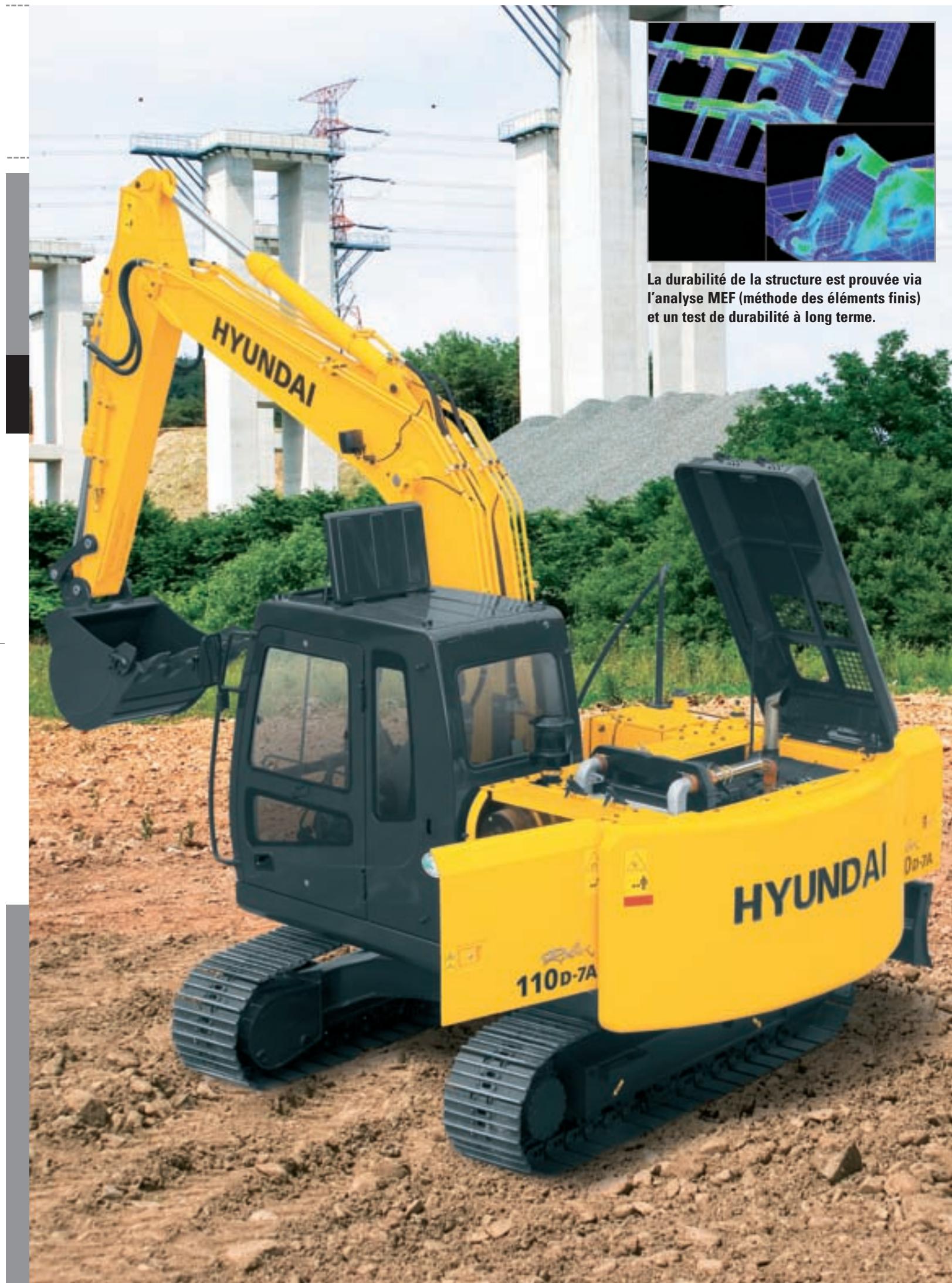

Pompe hydraulique très efficace

La capacité de sortie de la pompe a été augmentée.

Grand coffre à outils constituent un espace de rangement supplémentaire

Données techniques

Moteur

Modèle			Mitsubishi D04FD-TAA
Type			Moteur diesel à 4 temps, 4 cylindres en ligne, injection directe, avec turbocompresseur, refroidissement de la charge et faisible émission
Puisance nominale	SAE	J1995 (brute)	96,7 HP (72 kW) à 1800 t/min
		J1349 (nette)	89 HP (66 kW) à 1800 t/min
	DIN	6271/1 (brute)	98 PS (72 kW) à 1800 t/min
		6271/1 (nette)	90 PS (66 kW) à 1800 t/min
Couple max.			428 Nm (456 lbf.ft) à 1400 t/min
Alésage x course			102 mm x 130 mm
Cylindrée			4249 cc
Batteries			2 x 12 V x 80 Ah
Démarreur			24 V - 5,0 kW
Alternateur			24 V - 50 Amp

Système hydraulique

Pompe principale
Type	Deux pompes à piston à cylindrée variable
Debit max.	2 x 107 l/min
Pompe aux. pour le circuit de commande	Pompe à engrenages
Système cross-sensing et d'économie de carburant
Moteurs hydraulique
Translation	Deux moteurs à piston axial avec vanne de freinage et frein de stationnement
Rotation	Moteur à piston axial avec frein automatique
Réglage de la soupape de sécurité
Circuit de travail	32,4 Mpa (4,690 psi)
Translation	32,4 Mpa (4,690 psi)
Renforceur de puissance (flèche, balancier, godet)	35,3 MPa (5,120 psi)
Circuit de rotation	23,5 MPa (3,410 psi)
Circuit de commande	3,4 Mpa (498 psi)
Soupape de service	Installée
Vérins hydrauliques
N° de cylindres-alésage x tige x course	Flèche : 2 - 95 x 70 x 1015 mm
	Balancier : 1 - 110 x 75 x 1070 mm
	Godet : 1 - 95 x 65 x 855 mm
	Lame: 2 - 100 x 70 x 240 mm

Translation & freins

Commands

Type de translation	Enticipation hydrostatique
Moteur de translation	Moteur à piston axial, modèle sabot
Système de démultiplication	Démultiplicitateur planétaire
Traction max. barre de tirage	110 kN (42,250 lbf)
Vitesse de translation max. (élevée)/(basse)	5,2 km/h / 3,2 km/h
Aptitude en côte	35° (70 %)
Frein parking	Humide, multi-disque

Des joysticks opérés par pression du pilote et des pédales avec leviers détachables garantissant un fonctionnement ainsi et sans fatigue.

Commande pilote	Deux joysticks avec un levier de sécurité (gauche) : rotation et balancier, (droite) : flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Etranglement du moteur	Électrique, type rotatif
Exterrieurs	Deux faux montés sur la flèche, un sous la boîte des batteries

Système de rotation

Moteur de rotation	Moteur à piston axial
Démultiplication de la rotation	Démultiplicitateur planétaire
Lubrification des paliers de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	12,0 t/min

Contenances du liquide de refroidissement et des lubrifiants

(remplissage)	litres	US gal	UK gal
Réservoir de carburant	250	66.0	55.0
Liquide de refroidissement du moteur	22	6.3	5.3
Carter huile moteur	17,5	4.6	3.8
Système de rotation	2,5	0.7	0.5
Réduction finale (chaque côte)	2,5	0.7	0.5
Circuit hydraulique (réservoir y compris)	180	47.6	39.6
Réservoir hydraulique	100	26.4	22.0

Le chassin central en X est intégralement souéd avec des cadres de chenille à section en caisson renforcée. Le chassin comprend des galets lubriés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis

Châssis central	Type en X
Cadre de chenille	Type caisson pentagonale
Nombre de patins de chaque côté	41
Nombre de galets supérieur de chaque côté	1
Nombre de galets inférieurs de chaque côté	6
Nombre de rails de guidage de chaque côté	1

Le poids en ordre de marche, incluant flèche de 4300 mm; balancier de 2260 mm; godet rétro-arrière de 0,45 m³ profile SAE, lubriffant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipment standard.

Poids en ordre de marche (approximatif)

Poids des composants principaux

Structure supérieure	3300 kg
Contrepoids	1450 kg
Flèche (avec vérin du balancier)	950 kg

Poids en ordre de marche

Patin		Poids en ordre de marche		Pression au sol
Type	Largeur mm (in)	kg (lb)		MPa (psi)
triple nervure	※ 500 (20")	R110-7A	11200 (24,690)	0,038 (5.55)
		R110D-7A	11900 (26,230)	0,041 (5.97)
	600 (24")	R110-7A	11500 (25,350)	0,033 (4.84)
		R110D-7A	12200 (26,900)	0,035 (5.12)
	700 (28")	R110-7A	11800 (26,010)	0,029 (4.27)
		R110D-7A	12500 (27,560)	0,030 (4.41)

※ Equipement standard

Accessoire retro-annière

Godets

Profil SAE ^3 (yd³)

0,30 (0.39)

0,40 (0.52)

※0.45(0.59)

0,50 (0.65)

0,59 (0.77)

Capacité m3(yd3)		Largeur mm (in)		Poids kg (lb)	Recommendation mm (ft.in)
					Flèche mono※4300 (14' 1")
Profil SAE	Profil CECE	Sans couteaux latéraux	Avec couteaux latéraux		Balancier	1960 (6' 5")	※2260 (7' 5")	2810 (9' 3")
0,30 (0.39)	0,27 (0.35)	610 (24.0)	720 (28.3)	360 (790)	●		●	●
0,40 (0.52)	0,36 (0.47)	760 (29.9)	870 (34.3)	410 (900)	●		●	●
※0,45 (0.59)	0,40 (0.52)	830 (32.7)	940 (37.0)	430 (950)	●		●	■
0,50 (0.65)	0,45 (0.59)	900 (35.4)	1010 (39.8)	450 (990)	●		■	▲
0,59 (0.77)	0,52 (0.68)	1020 (40.2)	1130 (44.5)	490 (1080)	■		▲	-

※ :Godetretro-arrerestandard
D'application pour des matériaux d'une densité 2000kg / m^3 ou moins
D'application pour des matériaux d'une densité 1600kg / m^3 ou moins
D'application pour des matériaux d'une densité 1100kg / m^3 ou moins

Accessoire rétro-arrête

La flèche et le balancier sont à section en caisson, entièrement soudés et à faible tension. Une flèche mono 4300 mm et des balanciers de 1960 mm; 2260 mm; 2810 mm sont disponibles.

Les godets sont en acier à faible tension et entièrement soudé.

1960mm (6^5^ )

※ Equipement de série

Dimensions et Rayons d'action

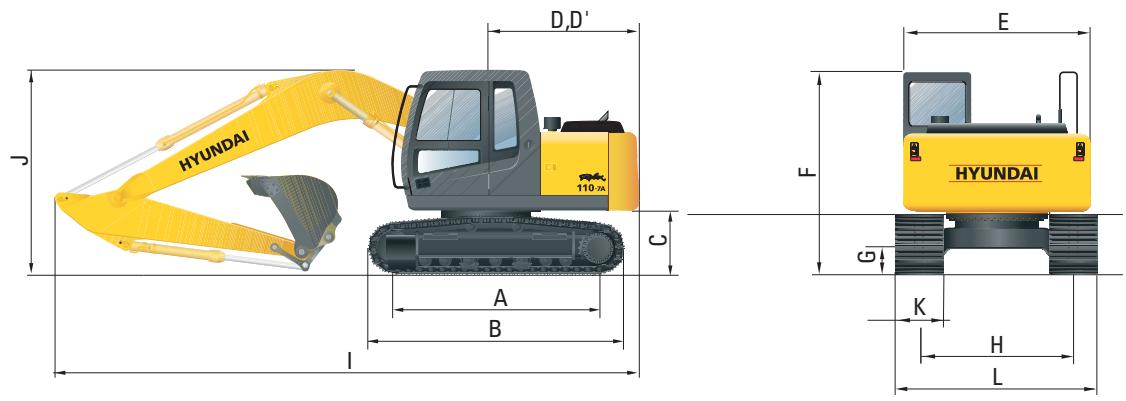

Dimensions R110-7A

mm (ft·in)

Description		R110-7A
A	Empattement	2610 (8'7")
B	Longueur hors tout de l'excavatrice	3340 (10'11")
C	Garde au sol du contrepoids	900 (2'11")
D	Rayon de rotation à l'arrête	2130 (7'0")
D'	Longueur de l'extrémité arrêté	2110 (6'11")
E	Largeur hors tout de la structure supérieure	2475 (8'1")
F	Hauteur hors tout de la cabine	2800 (9'2")
G	Garde au sol min.	440 (1'5")
H	Voie	1990 (6'6")

mm (ft·in)

	Longueur de la flèche	※ 4300 (14' 1") Flèche mono
	Longueur du balancier	1960 (6' 5")	※ 2260 (7' 5")	2810 (9' 3")
I	Longueur hors tout	7240 (23' 9")	7270 (23' 10")	7230 (23' 9")
J	Hauteur hors tout de la flèche	2550 (8' 4")	2720 (8' 11")	3060 (10' 0")
K	Largeur des patins	500 (20")	600 (24")	700 (28")
L	Largeur hors tout	2490 (8' 2")	2590 (8' 6")	2690 (8' 10")

※ Equipement de série

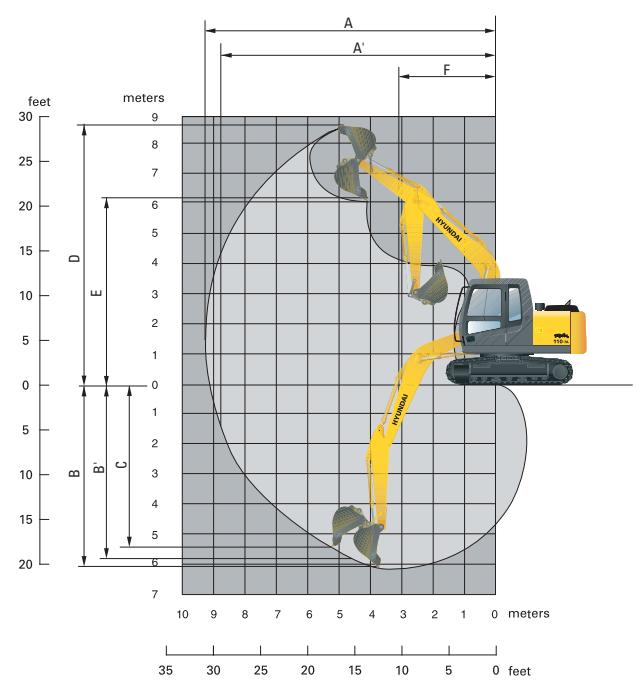

Rayon d'action R110-7A

mm (ft·in)

Description		R110-7A
	Longueur de la flèche	※4300 (14' 1")		Flèche mono
	Longueur du balancier	1960(6'5")	※ 2260(7' 5")	2810(9' 3")
A	Portée d'attaque max.	7460(24' 6")	7740(25'5")	8270(27' 2")
A'	Portée d'attaquemax. au sol	7320(24' 0")	7610(25' 0")	8140(26' 8")
B	Profondeur d'attaque max.	4770(15' 8")	5090(16' 8")	5620(18' 5")
B'	Profondeur d'attaque max.(niveau 8')	4510(14' 10")	4870(16' 0")	5410(17' 9")
C	Profondeur d'attaqueverticale max.	4070(13' 4")	4430(14' 6")	4940(16' 2")
D	Hauteur d'attaque max.	7900(25' 11")	8070(26' 6")	8460(27' 9")
E	Hauteur déversement max.	5540(18' 2")	5710(18' 9")	6100(20' 0")
F	Rayon de rotation min.	2340(7' 8")	2380(7' 10")	2510(8' 3")

※ Equipement de série

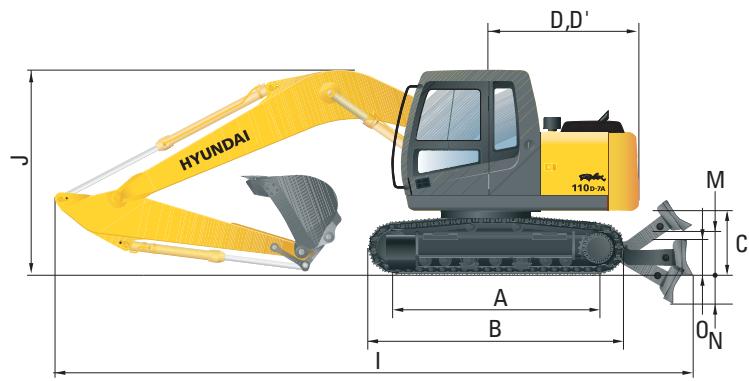

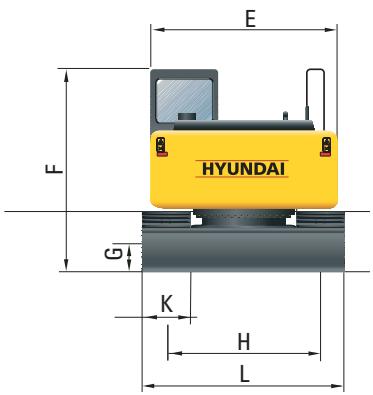

Dimensions R110D-7A

mm (ft·in)

Description		R110D-7A
A	Empattement	2610 (8'7")
B	Longueur hors tout de l'excavatrice	3340 (10'11")
C	Garde au sol du contrepoids	900 (2'11")
D	Rayon de rotation à l'arrière	2130 (7'0")
D'	Longueur de l'extrémité arrêté	2110 (6'11")
E	Largeur hors tout de la structure supérieure	2475 (8'1")
F	Hauteur hors tout de la cabine	2800 (9'2")
G	Garde au sol min.	440 (1'5")
H	Voie	1990 (6'6")
M	Garde au sol de la lame relevée	500 (1' 8")
N	Profondeur d'enforcement de la lame	520 (1' 8")

mm (ft·in)

0	Hauteur de la lame	550 (1' 10")
	Largeur de la lame	2500 (8' 2")
	Longueur de la flèche	※ 4300 (14' 1")	Flèche mono
	Longueur du balancier	1960 (6' 5")	※ 2260 (7' 5")	2810 (9' 3")
I	Longueur hors tout	7620 (25' 0")	7650 (25' 1")	7610 (25' 0")
J	Hauteur hors tout de la flèche	2550 (8' 4")	2720 (8' 11")	3060 (10' 0")
K	Largeur des patins	500 (20")	600 (24")	700 (28")
L	Largeur hors tout	2490 (8' 2")	2590 (8' 6")	2690 (8' 10")

※ Equipement de série

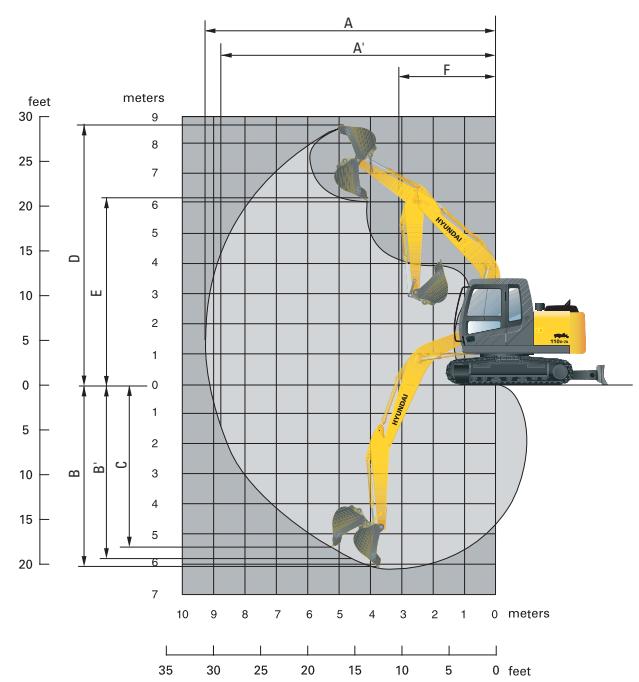

Rayon d'action R110D-7A

mm (ft: jn)

Description		R110D-7A
	Longueur de la flèche	※ 4300 (14' 1")		Flèche mono
	Longueur du balancier	1960(6'5")	※ 2260(7' 5")	2810(9' 3")
A	Portée d'attaque max.	7460(24' 6")	7740(25'5")	8270(27' 2")
A'	Portée d'attaquemax. au sol	7320(24' 0")	7610(25' 0")	8140(26' 8")
B	Profondeur d'attaque max.	4770(15' 8")	5090(16' 8")	5620(18' 5")
B'	Profondeur d'attaque max.(niveau 8')	4510(14' 10")	4870(16' 0")	5410(17' 9")
C	Profondeur d'attaqueverticale max.	4070(13' 4")	4430(14' 6")	4940(16' 2")
D	Hauteur d'attaque max.	7900(25' 11")	8070(26' 6")	8460(27' 9")
E	Hauteur déversement max.	5540(18' 2")	5710(18' 9")	6100(20' 0")
F	Rayon de rotation min.	2340(7' 8")	2380(7' 10")	2510(8' 3")

※ Equipement de série

Capacités de levage

Capacités de levage R110-7A

Capacité nominale à l'avant

Capacité nominale sur le côte ou 360 degrés

• Flèche: 4,3 m

Balancier:2,26m

• Godet: 0.45m^3 profil SAE

• Patins: 500mm triple rainure avec contrepoids de 1450kg

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)	Capacité		Portée
											(m ft)
6.0 m	kg					*1750	*1750		*1750	1560	5.99
20.0 ft	lb					*3860	*3860		*3860	3440	(19.7)
4.5 m	kg					*1790	*1790	*1530	1490	1520	6.92
15.0 ft	lb					*3950	*3950	*3370	3280	3350	2490
3.0 m	kg			*2820	*2820	*2270	*2270	1940	1450	1300	7.38
10.0 ft	lb			*6220	*6220	*5000	*5000	4280	3200	2870	(24.2)
1.5 m	kg			*4700	4370	*2970	2250	1840	1360	1240	880
5.0 ft	lb			*10360	9630	*6550	4960	4060	3000	2730	1940
Au niveau de sol	kg			5660	3950	2830	2060	1760	1280	1300	930
	lb			12480	8710	6240	4540	3880	2820	2870	2050
-1.5 m	kg	*5580	*5580	5550	3850	2740	1980	1720	1240	1560	1130
-5.0 ft	lb	*12300	*12300	12240	8490	6040	4370	3790	2730	3440	2490
-3.0 m	kg	*8530	*8530	*5440	3930	2770	2010			*2270	1730
-10.0 ft	lb	*18810	*18810	*11990	8660	6110	4430			*5000	3810

Flèche: 4,3 m

Balancier:1,96m

• Godet: 0.45m^3 profil SAE

• Patins: 500mm triple rainure avec contrepoids de 1450kg

Hauteur du point de charge m (ft)		Rayon de charge							A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)	Capacité		Portée
											(m ft)
6.0 m	kg					*1770	*1770		*1820	1710	5.62
20.0 ft	lb					*3900	*3900		*4010	3770	(18.4)
4.5 m	kg					*1950	*1950		1610	1180	6.62
15.0 ft	lb					*4300	*4300		3550	2600	(21.7)
3.0 m	kg			*3160	*3160	*2410	2390	1870	1380	1350	970
10.0 ft	lb			*6970	*6970	*5310	5270	4120	3040	2980	2140
1.5 m	kg			*4940	4150	2930	2150	1780	1290	1280	910
5.0 ft	lb			*10890	9150	6460	4740	3920	2840	2820	2010
Au niveau de sol	kg			5490	3800	2740	1980	1700	1220	1360	960
	lb			12100	8380	6040	4370	3750	2690	3000	2120
-1.5 m	kg	*6090	*6090	5440	3750	2670	1910			1670	1200
-5.0 ft	lb	*13430	*13430	11990	8270	5890	4210			3680	2650
-3.0 m	kg	*9180	*9180	*5080	3880	2750	1980
-10.0 ft	lb	*20240	*20240	*11200	8550	6060	4370

Flèche: 4,3 m

Balancier:2,81m

• Godet: 0.45m^3 profil SAE

• Patins: 500mm triple rainure avec contrepoids de 1450kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
												(m ft)
6.0 m	kg									*1570	1290	6.66
20.0 ft	lb									*3640	2840	(21.9)
4.5 m	kg							*1640	1570	1330	980	7.50
15.0 ft	lb							*3620	3460	2930	2160	(24.6)
3.0 m	kg					*1920	*1920	*1830	1500	1160	830	7.92
10.0 ft	lb					*4230	*4230	*4030	3310	2560	1830	(23.3)
1.5 m	kg			*4050	*4050	*2690	2340	1890	1410	1100	780	7.99
5.0 ft	lb			*8930	*8930	*5930	5160	4710	3110	2430	1720	(26.2)
Au niveau de sol	kg	*3230	*3230	*5580	4110	2900	2130	1790	1310	1150	820	7.74
	lb	*7120	*7120	*12300	9060	6390	4700	3950	2890	2540	1810	(25.4)
-1.5 m	kg	*4960	*4960	5620	3920	2770	2010	1730	1250	1330	960	7.11
-5.0 ft	lb	*10930	*10930	12390	8640	6110	4430	3810	2760	2930	2120	(23.2)
-3.0 m	kg	*7230	*7230	5630	3930	2760	2000			1830	1350	5.96
-10.0 ft	lb	*15940	*15940	12410	8660	6080	4410			4030	2980	(19.6)
-4.5 m	kg			*4480	4100
-15.0 ft	lb			*9880	9040

NOTES 1. La capacité de levage est basée sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque
I'engin se touve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale

1. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.

2. (*) indique la charge limitée par la capacité hydraulique.

Capacités de levage R110D-7A

Capacité nominale à l'avant

Capacité nominale sur le côte ou 360 degrés

• Flèche: 4,3 m

Balancier:2,26m

• Godet: 0.45m^3 profil SAE

• Patins: 500 ~mm triple rainure avec contrepoids de 1450 ~kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
												ft)
6.0 m	kg					*1750	*1750			*1750	*1750	5.99
20.0 ft	lb					*3860	*3860			*3860	*3860	(19.7)
4.5 m	kg					*1790	*1790	*1530	*1530	1650	1340	6.92
15.0 ft	lb					*3950	*3950	*3370	*3370	3640	2950	(22.7)
3.0 m	kg			*2820	*2820	*2270	*2270	*2060	1710	1420	1140	7.38
10.0 ft	lb			*6220	*6220	*5000	*5000	*4540	3770	3130	2510	(24.2)
1.5 m	kg			*4700	*4700	*2970	2650	2000	1620	1360	1080	7.46
5.0 ft	lb			*10360	*10360	*6550	5840	4410	3570	3000	2380	(24.5)
Au niveau de sol	kg			*5860	4750	3060	2460	1910	1540	1430	1140	7.18
	lb			*12920	10470	6750	5420	4210	3400	3150	2510	(23.6)
-1.5 m	kg	*5580	*5580	5980	4640	2970	2370	1880	1500	1700	1360	6.49
-5.0 ft	lb	*12300	*12300	13180	10230	6550	5220	4140	3310	3750	3000	(21.3)
-3.0 m	kg	*8530	*8530	*5440	4720	3000	2400			*2270	2050	5.17
-10.0 ft	lb	*18810	*18810	*11990	10410	6610	5290			*5000	4520	(17.0)

Flèche: 4,3 m

Balancier:1,96m

• Godet: 0.45m^3 profil SAE

• Patins: 500mm triple rainure avec contrepoids de 1450kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
												(m ft)
6.0 m	kg					*1770	*1770			*1820	*1820	5.62
20.0 ft	lb					*3900	*3900			*4010	*4010	(18.4)
4.5 m	kg					*1950	*1950			1750	1420	6.62
15.0 ft	lb					*4300	*4300			3860	3130	(21.7)
3.0 m	kg			*3160	*3160	*2410	*2410	2020	1640	1480	1180	7.10
10.0 ft	lb			*6970	*6970	*5310	*5310	4450	3620	3260	2600	(23.3)
1.5 m	kg			*4940	*4940	*3060	2550	1940	1560	1410	1120	7.18
5.0 ft	lb			*10890	*10890	*6750	5620	4280	3440	3110	2470	(23.6)
Au niveau de sol	kg			*5870	4580	6970	2370	1860	1480	1490	1480	6.89
	lb			*12940	10100	6550	5220	4100	3260	3280	2600	(22.6)
-1.5 m	kg	*6090	*6090	*5860	4540	2900	2310			1820	1460	6.15
-5.0 ft	lb	*13430	*13430	*12920	10010	6390	5090			4010	3220	(20.2)
-3.0 m	kg	*9180	*9180	*5080	4670	2980	2380
-10.0 ft	lb	*20240	*20240	*11200	10300	6570	5250

Flèche: 4,3 m

Balancier:2,81m

• Godet: 0.45m^3 profil SAE

• Patins: 500 ~mm triple rainure avec contrepoids de 1450 ~kg

Hauteur du point de charge m (ft)		Rayon de charge								A portée max.
		1.5 m (5.0 ft)		3.0 m (10.0 ft)		4.5 m (15.0 ft)		6.0 m (20.0 ft)		Capacité		Portée
												(m ft)
6.0 m	kg									*1570	1520	6.66
20.0 ft	lb									*3640	3350	(21.9)
4.5 m	kg							*1640	*1640	1450	1170	7.50
15.0 ft	lb							*3620	*3620	3200	2580	(24.6)
3.0 m	kg					*1920	*1920	*1830	1770	1270	1020	7.92
10.0 ft	lb					*4230	*4230	*4030	3900	2800	2250	(23.3)
1.5 m	kg			*4050	*4050	*2690	*2690	2050	1670	1210	960	7.99
5.0 ft	lb			*8930	*8930	*5930	*5930	4520	3680	2670	2120	(26.2)
Au niveau de sol	kg	*3230	*3230	*5580	4910	3130	2530	1950	1570	1260	1000	7.74
	lb	*7120	*7120	*12300	10820	6900	5580	4300	3460	2780	2200	(25.4)
-1.5 m	kg	*4960	*4960	6060	4710	3000	2410	1890	1510	1460	1170	7.11
-5.0 ft	lb	*10930	*10930	13360	10380	6610	5310	4170	3330	3220	2580	(23.2)
-3.0 m	kg	*7230	*7230	*5830	4720	2980	2390			1990	1610	5.96
-10.0 ft	lb	*15940	*15940	*12850	10410	6570	5270			4390	3550	(19.6)
-4.5 m	kg			*4480	*4480
-15.0 ft	lb			*9880	*9880

NOTES 1. La capacité de levage est basée sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement lorsque
I'engin se touve sur un sol ferme et horizontal ou 87% de la capacité hydraulique totale.

1. Le point de charge est un crochet (équipement standard) situé à l'arrière du godet.

2. (*) indique la charge limitée par la capacité hydraulique.

Robex 110-7A

Equipement deserie

Cabine selon norme ISO

Cabine tous temps en acier
avec visibilité panoramicque
Fenêtres en verre de sécurité
Essue-glace de type relevable
- Pare-brise coulissant pliant vers l'intérieur
- Fenêtre latérale coulissante
- Porte verrouillable
- Boîte chauffante et glacieré
Vide-poches et cendrier

Commande de température entièrement automatique (FATC, Full Automatic Temperature Control)
© 2017 Springer-Verlag GmbH & Co. KGaA

Systeme de Computer Aided Power Optimization (CAPO - Optimisation de Puissance Assistee par Ordinateur)

• 2 modes de puissance, 3 mode de travail,
  2 modes d'utiliseurs
• Système de décélération automatique et de
  décelération à simple contact
• Systeme de préchauffage automatique
• Systeme de prévention de surchauffe automatique

Climatisation (5000 kcal/h)

Système d'autodiagnostic

Aide au démarrage (réchauffage

d'air d'admission), temps froid

Pupitre de contrôle centrale

• Affichage LCD
  Régime du moteur
  Horloge et codes de erreurs

Jauges

Jauge de carburant

Jauge de température du liquide de

refroidissement moteur

Jauge de température de l'huile hydraulique

Temoins

Niveau du liquide de refroidissement

du moteur et du carburant

Controle du moteur et UPC

Pression de I'huile moteur

Température du liquide de refroidissement du moteur

Température de l'huile hydraulique

Charge de la batterie

Bouchage du filtré à air

• Indicateurs

Puisssance max

Prechauffement et chauffement du moteur

Dépréciation à simple contact

Serrures de portes et bouchons, clé unique

Siège chauffant à suspension mécanique

Radio AM/FM et CD

Telecommando radio
Deux rétroviseurs extérieurs
Siege entierement reglable avec suspension et
ceinture de sécurité
Manette coulissante, commande pilote
Mécanisme de basculement de la console (à gauche)
Trois feuels de travail à l'avant
Klaxon électrique
Batteries (2× 12V× 80AH)
Interrupteur principal batterie
Ecran de nettoyage amovible devant

le radiateur d'huile

Frein de pivotement automatique

Reservoir de réserve amovible

Séparateur d'eau, conduite de carburant

Système de maintainier de la flèche

Système de mainien du ba

Vanne de verrouillage de sécurité

pour le verin de la flèche

avec dispositif d'avertissement de surcharge

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (godet preneur, etc.)

Pompe de replissage de carburant (35 l/min)

Les équipements de série et optionnels peuvent varier. Consultez votre distributeur Hyundai pour des plus amples informations. L'engin illustré peut varier suivant les specifications territoriales. Toutes les mesures américaines sont arrondies à la vente ou au ponce le plus proche. Les specifications peuvent faire l'objet de modifications sans préavis.

HYUNDAI

Equipement en option

Pare-soleil à l'intérieur de la cabine

Gyrophare

Vanne de verrouillage de sécurité

pour le verin du balancier

Accumulateur, abaisissement de l'outil de travail

Prise de courant 12 volts

(convertisseur 24 V CC / 12 V CC)

Jeu d'accoupleur rapide

Alarmde translation

Différentes balanciers en option

Balancier court (1,96 m)

• Long balancier (2,91 m)

Différents godets en option (profil SAE)

Godet standard (0,45m^3)
Godet etroit (0,30m^3)
Godet etroit (0,40m^3)
Godet applications legères (0,50m^3)
Godet pour travaux lourds (0,59m^3)

Cabine FOPS/FOG (ISO/DIS 10262)

Toit de cabine transparent

Eclairage de cabine

Patins

• Patin à triple rainure (600 mm)
• Patin à triple rainure (700 mm)

Contrepoids (1700 kg)
Protection pour le bas du chassin inférieur
Système de préchauffage, liquide de refroidissement
Trousse à outils
Kit sifflant tournant
Combinaison de travail pour l'opérateur
Refroidissement spécial
- Porte laterale à ventilation d'air

Siège

Siege a suspension pneumatique reglable
- Siege chauffant régable à suspension pneumatique
