| Intitulé | Description |
|---|---|
| Type de produit | Régulateur de tension |
| Caractéristiques techniques principales | Régulation automatique de la tension, protection contre les surcharges |
| Alimentation électrique | 230 V AC |
| Dimensions approximatives | 200 x 150 x 100 mm |
| Poids | 1,5 kg |
| Compatibilités | Compatible avec les systèmes électriques domestiques standards |
| Tension | Sortie réglable de 220 à 240 V |
| Puissance | Max 1500 W |
| Fonctions principales | Stabilisation de la tension, protection contre les surtensions |
| Entretien et nettoyage | Vérifier régulièrement les connexions, nettoyer avec un chiffon sec |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, réparabilité limitée |
| Sécurité | Conforme aux normes de sécurité électrique, protection intégrée contre les surcharges |
| Informations générales | Produit destiné à un usage domestique, installation par un professionnel recommandée |
FOIRE AUX QUESTIONS - REGAD1 REGULATEUR MERLIN GERIN
Questions des utilisateurs sur REGAD1 REGULATEUR MERLIN GERIN
Pour obtenir la documentation technique du régulateur MERLIN GERIN REGAD1, vous pouvez suivre plusieurs pistes :
- Site officiel de Schneider Electric : MERLIN GERIN étant une marque de Schneider Electric, rendez-vous sur leur site web officiel. Utilisez la fonction de recherche en saisissant "REGAD1" ou "régulateur REGAD1" pour accéder aux manuels, fiches techniques et autres documents liés.
- Support technique : Si la documentation n'est pas disponible en ligne, contactez directement le support technique de Schneider Electric. Ils pourront vous fournir les documents nécessaires ou vous orienter vers les bonnes ressources.
- Revendeurs et distributeurs : Les revendeurs agréés ou distributeurs de matériel électrique peuvent également disposer de la documentation technique ou être en mesure de la commander pour vous.
- Forums et communautés spécialisées : Parfois, des utilisateurs partagent des documents techniques sur des forums dédiés à l'électronique ou à l'électricité. Une recherche ciblée sur ces plateformes peut être utile.
En combinant ces méthodes, vous devriez pouvoir obtenir la documentation technique complète du régulateur REGAD1.
Le régulateur MERLIN GERIN REGAD1 est conçu pour gérer efficacement la consommation d'énergie d'un chauffe-accumulateur en utilisant la boucle relais heures creuses. Voici comment il fonctionne :
1. Réception du signal heures creuses
Le régulateur reçoit un signal spécifique envoyé par le fournisseur d'électricité indiquant les périodes d'heures creuses, durant lesquelles le tarif de l'électricité est réduit.
2. Activation du relais
Lorsque le signal heures creuses est détecté, le régulateur active un relais électromécanique qui permet d'alimenter le chauffe-accumulateur en électricité.
3. Chauffe de l'accumulateur
Grâce à l'alimentation fournie pendant les heures creuses, le chauffe-accumulateur stocke la chaleur nécessaire pour assurer le chauffage ou la production d'eau chaude pendant les périodes hors heures creuses.
4. Régulation de la température
Le régulateur surveille la température de l'accumulateur via des capteurs intégrés. Si la température atteint le seuil programmé, le régulateur coupe l'alimentation pour éviter la surchauffe et optimiser la consommation.
5. Fin de la période heures creuses
À la fin de la période heures creuses, le signal disparaît, le relais est désactivé, et l'alimentation du chauffe-accumulateur est interrompue, permettant ainsi d'économiser de l'énergie.
Points importants à retenir :
- Le régulateur doit être correctement programmé pour reconnaître les signaux heures creuses et gérer la température selon les besoins spécifiques de l'installation.
- Cette gestion permet d'optimiser la consommation électrique et d'utiliser l'énergie aux moments où elle est la moins coûteuse.
- Le système assure une protection contre la surchauffe grâce à la régulation précise de la température.
Ce fonctionnement garantit une utilisation économique et sécurisée du chauffe-accumulateur en profitant des tarifs avantageux des heures creuses.
Pour simuler le signal des heures creuses sur un régulateur MERLIN GERIN REGAD1 qui est déconnecté, vous pouvez procéder de la manière suivante :
1. Utilisation d'un simulateur de signal d'heures creuses
Un simulateur de signal est un appareil externe qui reproduit le signal électrique envoyé par le fournisseur d'énergie pour indiquer les heures creuses. En connectant ce simulateur au régulateur, vous pouvez déclencher le fonctionnement en mode heures creuses même si le régulateur est déconnecté du réseau.
2. Configuration manuelle du régulateur
Certains modèles de régulateurs MERLIN GERIN REGAD1 permettent de programmer manuellement les plages horaires correspondant aux heures creuses. Vérifiez si votre appareil offre cette option et paramétrez les horaires souhaités pour simuler les heures creuses.
3. Utilisation d'une minuterie externe
Si vous ne disposez pas d'un simulateur de signal, vous pouvez utiliser une minuterie électrique externe. Cette minuterie doit être réglée pour activer et désactiver le régulateur selon les horaires des heures creuses, simulant ainsi le signal.
Note : Assurez-vous que toutes les connexions et réglages respectent les normes de sécurité électrique pour éviter tout risque.
Téléchargez la notice de votre Régulateur électrique au format PDF gratuitement ! Retrouvez votre notice REGAD1 REGULATEUR - MERLIN GERIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REGAD1 REGULATEUR de la marque MERLIN GERIN.
MODE D'EMPLOI REGAD1 REGULATEUR MERLIN GERIN
Pour en savoir plus sur votre régulateur

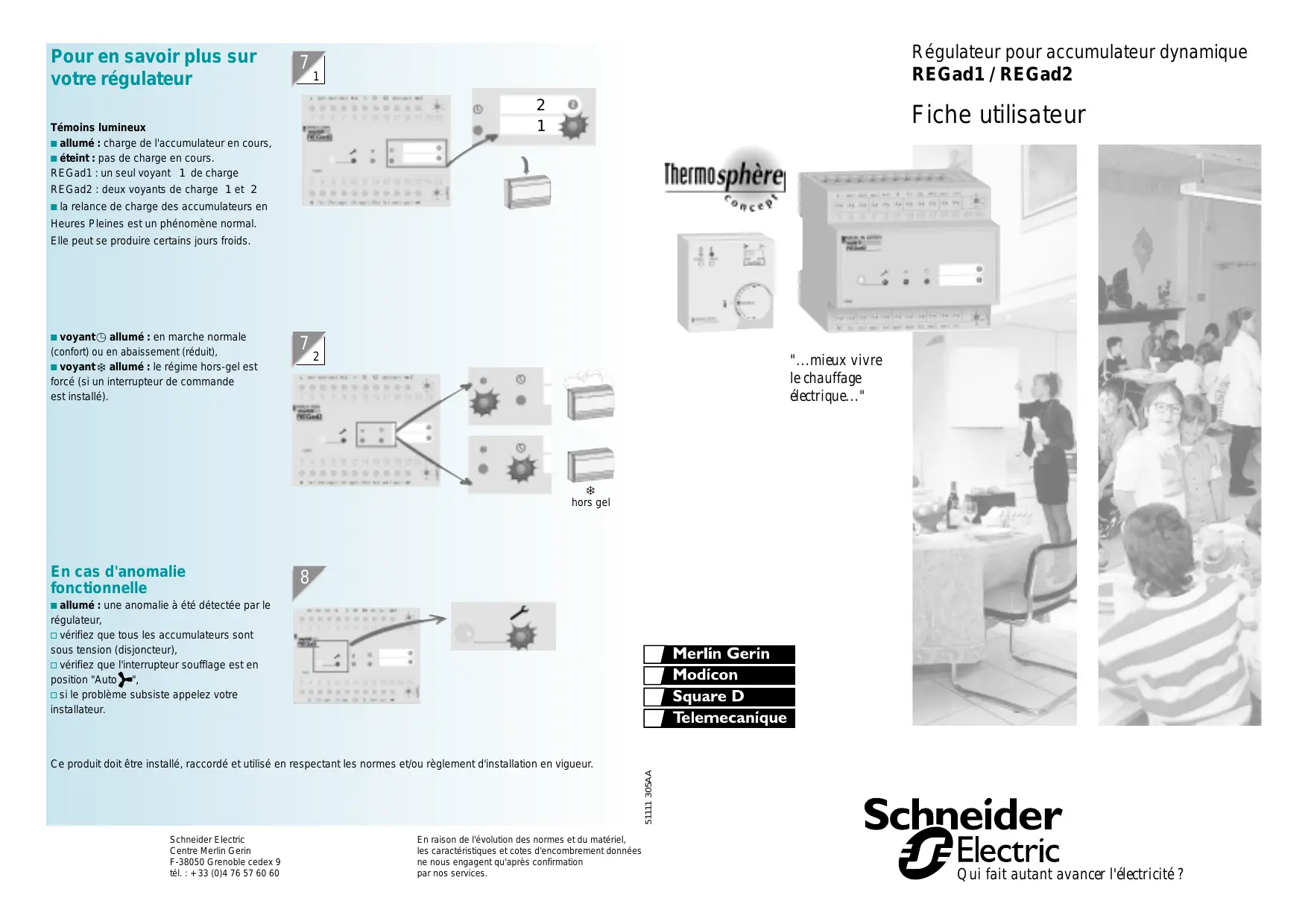

Régulateur pour accumulateur dynamique REGad1 / REGad2
Témoins lumineux c allumé : charge de l'accumulateur en cours, c éteint : pas de charge en cours. REGad1 : un seul voyant 1 de charge Fiche utilisateur REGad2 : deux voyants de charge 1 et 2 c la relance de charge des accumulateurs en Heures Pleines est un phénomène normal. Elle peut se produire certains jours froids. c voyant allumé : en marche normale (confort) ou en abaissement (réduit), c voyant allumé : le régime hors-gel est forcé (si un interrupteur de commande est installé).
"...mieux vivre le chauffage électrique..." hors gel En cas d'anomalie fonctionnelle
c allumé : une anomalie à été détectée par le régulateur, v vérifiez que tous les accumulateurs sont sous tension (disjoncteur), v vérifiez que l'interrupteur soufflage est en position "Auto ", v si le problème subsiste appelez votre installateur. 51111 305AA Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou règlement d'installation en vigueur. Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : + 33 (0)4 76 57 60 60 En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services. Qui fait autant avancer l'électricité ? Introduction Pour éviter la décharge accélérée de votre accumulateur lors d'une ouverture prolongée de fenêtre :

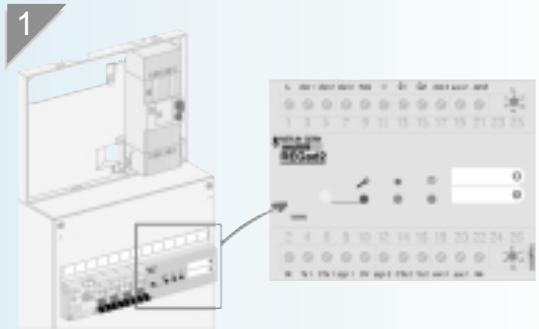

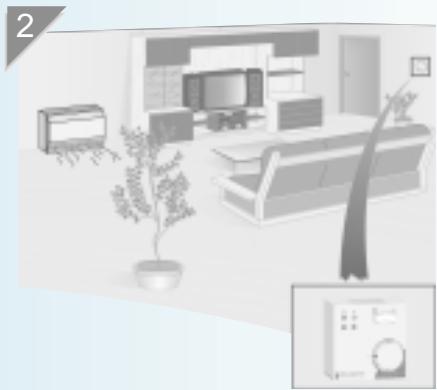

Vous venez d'acquerir : un régulateur REGad1 (15889) ou REGad2 (15890) -fig.1- et son (ou ses) thermostat(s) -fig.2- pour un chauffage par accumulation. Veuillez lire attentivement ce fascicule pour une utilisation optimum de votre chauffage. Conserver le soigneusement pour pouvoir vous y reporter ultérieurement. Votre installation de chauffage a été conçue pour vous offrir le meilleur rapport confort/coût d'utilisation. Dans les pièces de vie : v les accumulateurs fournissent la chaleur emmagasinée de nuit. v Des convecteurs ou panneaux radiants peuvent éventuellement apporter un appoint si nécessaire. Dans les pièces de sommeil : Les accumulateurs tempèrent la zone de nuit. v Des convecteurs ou panneaux radiants réglables individuellement suffisent à élever la température jusqu'au niveau de confort souhaité. Dans la salle de bain : v un chauffage autonome soufflant.
L'arrêt soufflage ne doit pas dépasser le temps nécessaire à l'aération (recommandation : 1 h maxi). Ne pas mettre à l'arrêt pendant la nuit.
c Auto soufflage : appuyez sur l'interrupteur de soufflage côté "Auto " pour revenir en marche normale : la soufflerie pourra à nouveau fonctionner selon les ordres du régulateur. Pour abaisser manuellement la température la nuit ou lors d'une absence prolongée :
c Appuyez sur le bouton situé sous le voyant "Réduit " ; le voyant s'allume ou clignote (*) et le chauffage passe en mode de fonctionnement réduit, ce qui correspond à un abaissement d'environ 3,5 °C de la molette réglage de consigne.
c Basculez sur marche tous les disjoncteurs de protection des appareils de chauffage y compris celle du régulateur et lorsqu'ils sont installés : v la protection générale du circuit chauffage v l'interrupteur de marche / arrêt du chauffage c Il est déconseillé de couper même temporairement le régulateur ou les accumulateurs pour le bon fonctionnement de l'installation. L'abaissement de température peut être supprimé en appuyant sur le bouton situé sous le voyant "Confort" : v celui-ci s'allume ou clignote (*).
Utilisation de votre thermostat Pour afficher une température de confort : c Utilisez la molette de réglage de consigne température, la position confort correspond à environ 20 degrés.
c Arrêt soufflage : appuyez sur l'interrupteur de soufflage côté "Arrêt " : les voyants s'éteignent, la soufflerie de l'accumulateur ne démarrera pas. Il faut toujours privilégier la fourniture de chaleur par les accumulateurs : Laissez-la se répartir dans votre logement. Une différence de température des accumulateurs est un phénomène lié à la différence du besoin de chaleur de chaque zone. Mise en / hors service de chauffage
20 °C (*) le voyant allumé fixe indique le mode commandé par l'horloge (Confort ou Réduit), le voyant clignotant indique le mode commandé manuellement. Il s'annulera au prochain ordre donné par l'horloge. Si aucune horloge n'est raccordée, le mode Réduit est toujours signalé par le voyant clignotant. 20 °C
