MIN CLIC - Minuterie électrique MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MIN CLIC MERLIN GERIN au format PDF.
| Type d'appareil | Interrupteur temporisé |
| Fonction principale | Commande d'éclairage avec durée réglable |
| Durée de temporisation | Entre 1 et 7 minutes |
| Positions de fonctionnement | Éclairage permanent ou temporisé |
| Nombre de conducteurs | 3 ou 4 conducteurs |
| Tension de service | 230 V ±10% |
| Fréquence | 50/60 Hz |
| Puissance maximale | 2300 W (résistif, incandescent ou halogène) |
| Type de charge | 2300 W fluocompensation ou compensation série |
| Protection moteur | Auto-protection contre courant de fuite élevé |
| Installation | Raccordement 3 ou 4 fils selon schéma |
| Commande | Commutateur à 2 positions |
| Consommation | Faible consommation pour bornes poussoirs lumineux |
| Indice de protection | Non précisé |
| Dimensions | Non précisées |
| Matériau | Non précisé |
| Normes | Conforme aux normes en vigueur |
| Plage de temporisation | 50 Hz environ 1 à 7 min, 60 Hz environ 48 s à 5,6 min |
FOIRE AUX QUESTIONS - MIN CLIC MERLIN GERIN
Téléchargez la notice de votre Minuterie électrique au format PDF gratuitement ! Retrouvez votre notice MIN CLIC - MERLIN GERIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MIN CLIC de la marque MERLIN GERIN.
MODE D'EMPLOI MIN CLIC MERLIN GERIN

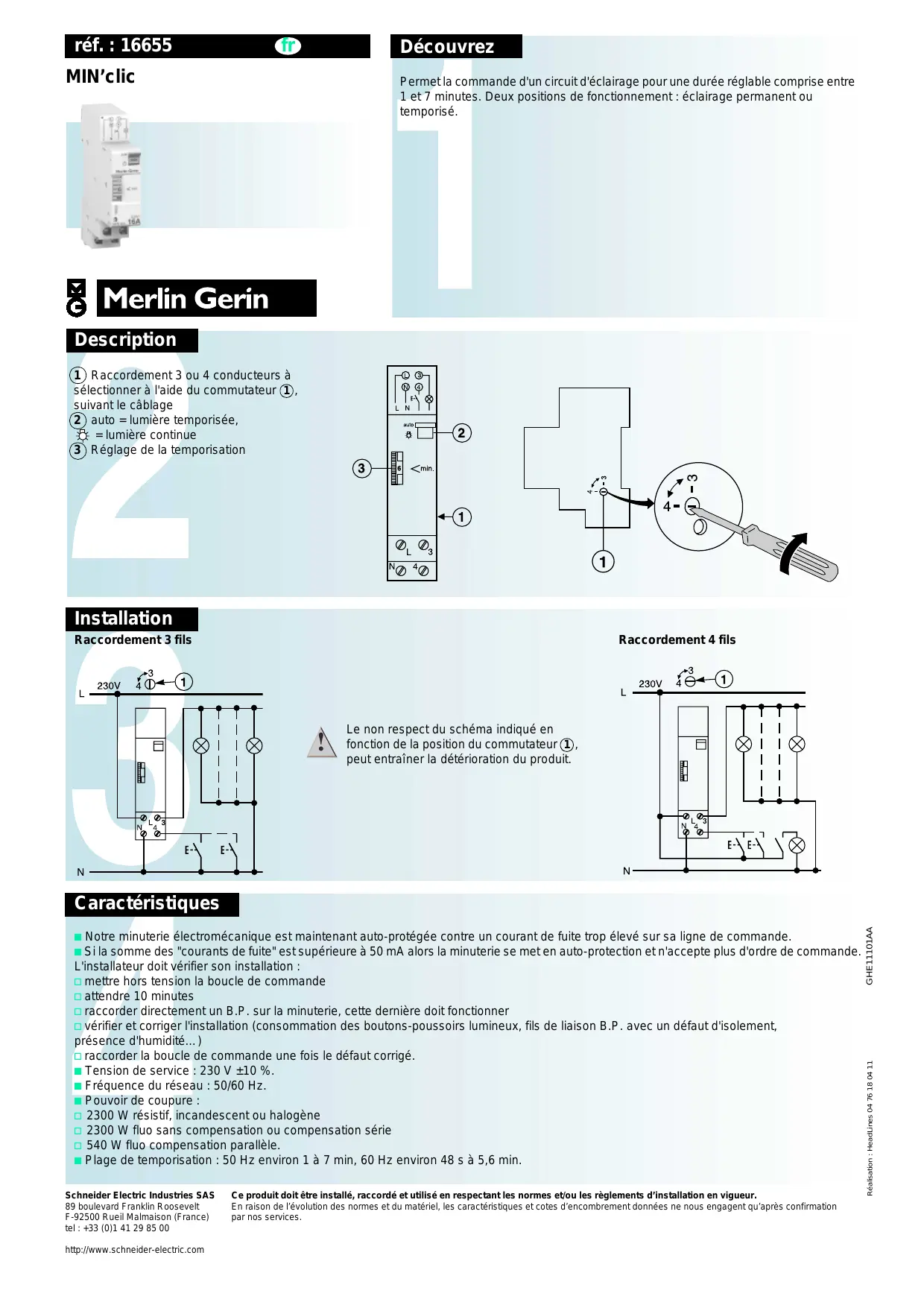

Découvrez MIN’clic Permet la commande d'un circuit d'éclairage pour une durée réglable comprise entre 1 et 7 minutes. Deux positions de fonctionnement : éclairage permanent ou temporisé. Description 1 Raccordement 3 ou 4 conducteurs à sélectionner à l'aide du commutateur 1 , suivant le câblage 2 auto = lumière temporisée, = lumière continue 3 Réglage de la temporisation Installation Raccordement 4 fils Raccordement 3 fils
Le non respect du schéma indiqué en fonction de la position du commutateur 1 , peut entraîner la détérioration du produit. Schneider Electric Industries SAS 89 boulevard Franklin Roosevelt F-92500 Rueil Malmaison (France) tel : +33 (0)1 41 29 85 00 http://www.schneider-electric.com Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d’installation en vigueur. En raison de l’évolution des normes et du matériel, les caractéristiques et cotes d’encombrement données ne nous engagent qu’après confirmation par nos services. Réalisation : HeadLines 04 76 18 04 11 b Notre minuterie électromécanique est maintenant auto-protégée contre un courant de fuite trop élevé sur sa ligne de commande. b Si la somme des "courants de fuite" est supérieure à 50 mA alors la minuterie se met en auto-protection et n'accepte plus d'ordre de commande. L'installateur doit vérifier son installation : v mettre hors tension la boucle de commande v attendre 10 minutes v raccorder directement un B.P. sur la minuterie, cette dernière doit fonctionner v vérifier et corriger l'installation (consommation des boutons-poussoirs lumineux, fils de liaison B.P. avec un défaut d'isolement, présence d'humidité…) v raccorder la boucle de commande une fois le défaut corrigé. b Tension de service : 230 V ±10 %. b Fréquence du réseau : 50/60 Hz. b Pouvoir de coupure : v 2300 W résistif, incandescent ou halogène v 2300 W fluo sans compensation ou compensation série v 540 W fluo compensation parallèle. b Plage de temporisation : 50 Hz environ 1 à 7 min, 60 Hz environ 48 s à 5,6 min. GHE11101AA Caractéristiques
