IHP CLIC 1C - Programmateur électrique MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur électrique
Marque	Merlin Gerin
Modèle	IHP CLIC 1C
Alimentation	230 V ± 10 %, 50/60 Hz
Consommation	6 VA max
Nombre de commutations programmables	28 (modèle 16650) ou 42 (modèle 16652) – selon référence
Intervalle minimum entre commutations	1 minute
Type de contact de sortie	1 canal (réf. 16650) ou 2 canaux (réf. 16652)
Puissance admissible par contact	16 A résistif, 2300 W lampes incandescentes
Pile de sauvegarde	Lithium, durée de vie 5 ans (16650) ou 12 ans (16652)
Température de fonctionnement	-10 °C à +50 °C
Indice de protection	IP20
Classe électrique	II (double isolation)
Capacité des bornes	6 mm² max
Encombrement	5 modules (45 mm de large)
Poids	190 g
Affichage	LCD avec date, heure, état du contact, période ON
Fonctions principales	Programmation horaire, marche forcée, arrêt permanent, changement automatique heure été/hiver
Entretien	Nettoyer avec un chiffon sec
Pièces détachées	Pile lithium (type CR2032?) – non spécifié, vérifier
Réparabilité	Non spécifiée, intervention par un professionnel

FOIRE AUX QUESTIONS - IHP CLIC 1C MERLIN GERIN

Comment programmer une commutation ON/OFF sur l'IHP CLIC 1C ?

Accédez au mode Prog via la touche Menu, puis choisissez CREER. Utilisez les touches + et - pour régler l'heure et le type (ON ou OFF), validez avec ok. Pour répéter sur d'autres jours, utilisez la fonction REPETER en validant avec ok et en passant au jour suivant avec +.

Comment régler l'heure et la date ?

Appuyez sur Menu pour accéder au mode 1. Utilisez + et - pour modifier les valeurs clignotantes (heure, minute, jour, mois, année) et validez avec ok.

Comment activer le changement automatique heure été/hiver ?

Dans le mode 1 (réglage de l'heure), appuyez plusieurs fois sur ok jusqu'à voir clignoter ETE/HIV. Validez avec ok, puis choisissez avec E/H ou sans E/H à l'aide des touches + et -. Validez. Vous pouvez ensuite choisir la zone géographique (Europe, USA-CAN, etc.).

Comment forcer la marche ou l'arrêt temporaire ?

Appuyez simultanément et brièvement (moins de 2 secondes) sur les deux touches de sélection de canal. L'affichage indique ON TEMP ou OFF TEMP. Pour revenir en mode Auto, refaites un appui bref sur les mêmes touches.

Que faire si l'écran ne s'allume pas ?

Vérifiez l'alimentation secteur (230 V). Si l'appareil fonctionne sur pile, celle-ci est peut-être déchargée. Consultez la notice pour remplacer la pile lithium (durée de vie 5 à 12 ans selon modèle).

Comment effacer tout le programme ?

Accédez au mode Prog via Menu, choisissez EFFACER. Vous pouvez effacer une partie ou la totalité. La date, l'heure et la langue sont conservées. Pour une réinitialisation complète, utilisez la touche de réinitialisation (pointe de stylo) au dos de l'appareil.

Quelle est la durée de vie de la pile de sauvegarde ?

La pile lithium assure la sauvegarde du programme et de l'heure. Selon le modèle, la durée de vie est de 5 ans (réf. 16650) ou 12 ans (réf. 16652). L'autonomie en cas de coupure secteur est respectivement de 3 et 5 ans.

Puis-je utiliser cet appareil pour commander un moteur ?

Oui, mais respectez la puissance maximale : 2300 VA pour les charges moteur. Pour d'autres applications, utilisez un contacteur CT. Consultez le tableau des charges dans la notice.

Comment réinitialiser complètement l'appareil ?

Utilisez un objet fin (stylo) pour appuyer sur la touche de réinitialisation (symbole flèche circulaire) située sur la face avant. Cela efface le programme, la date, l'heure et la langue.

Que signifie l'affichage 'ON TEMP' ou 'OFF TEMP' ?

Cela indique que le contact de sortie a été temporairement forcé à l'état ON (marche) ou OFF (arrêt) jusqu'à la prochaine commutation programmée. Pour revenir en mode automatique, appuyez brièvement sur les deux touches de sélection de canal.

MODE D'EMPLOI IHP CLIC 1C MERLIN GERIN

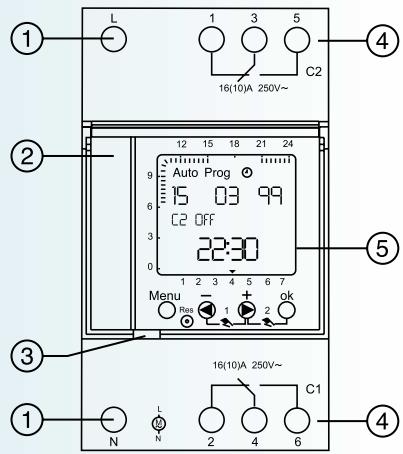

Découvrez votre ihp'clic

① Alimentation 230V ± 10%, 50/60 Hz ② Logement porte-notice (3) Capot pivotant plombable (4) Contact de sortie :

	C1	C2
ON	2 4 6	9 9 5
OFF	2 4 6	9 9 9

⑤ Ecran

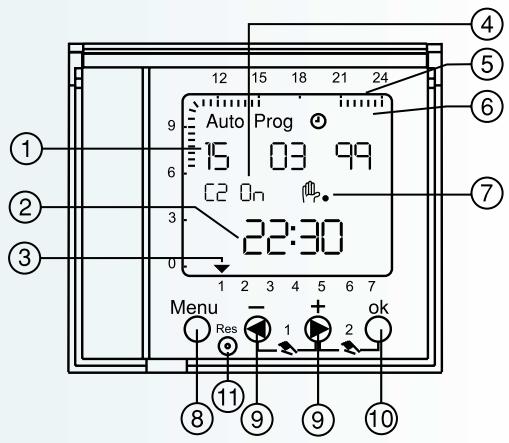

Découvrez l'afficheur et les 4 touches de votre IHP'click

Après avoir choisi la langue et mis à l'heure, votre IHP'click indique :

Date ② Heure : visualisation du fonctionnement sur secteur "." ou pile "." ③ Jour (1: Lundi, 2: Mardi...) ④ Affichage de l'état du contact de sortie (alterné Canal 1/Canal 2 pour la ref. 16652) ⑤ Visualisation des périodes "ON" par segment de 30 minutes (ex. affiché : 6 h 30 à 15 h et 21 h à 24 h pour le canal 2) ⑥ Mode de fonctionnement :

Auto: fonctionnement automatique selon le programme en mémoire, Prog : programmation, vérification, modification et effacement, 1: modification de l'heure et besoin de la date de changement automatique "heure d'été - heures d'hiver",

⑦ Indication de fonctionnement en "marche forcée" P. (8) Sélection des modes de fonctionnement ⑨ Touche de navigation et de réglage des valeurs 10 Touche de validation de l'information clignotante ① Touche de réinitialisation : effacement du programme, de la date, de l'heure et du besoin de la langue

Programmez votre ihp'click

Un IHP'click offre la possibilité de programmer des commutations de 2 types : des commutations ON, des commutations OFF.

Pour créer une période de fonctionnement, programmez une commutation ON suivie d'une commutation OFF. La fonction "REPETER" permet de recopier sur d'autres jours la commutation en cours de création et ainsi d'augmenter le nombre de commutations possibles (Validez avec "ok", passez au jour suivant avec la touche "+", revenez au jour précédent avec la touche "-").

Accédez au mode "Prog" en appuyant sur la touche "Menu" ; le mode "Prog" offre 5 possibilités : "CREER" pour construire le programme et le rentrer en mémoire - "VERIFIER" pour visualiser le programme "MODIFIER" pour faire évoluer le programme déjà en mémoire "EFFACER" pour supprimer une partie ou la totalité du programme (la date, l'heure et le besoin de la langue sont conservés) "FIN" pour quitter le mode "Prog" et pour revenir au mode "Auto".

Si vous n'êtes pas d'accord avec la valeur ou le mot clignotant : faites défilier l'affichage avec les touches "+" et "-".

Si vous êtes d'accord avec la valeur ou le mot clignotant : validez avec "ok".

Si vous êtes perdu : appuyez sur "Menu" pour retourner en mode "Auto" sans enregistrer.

Si vous n'actionnez aucune touche pendant 2 minutes : retour automatique en mode "Auto" sans enregistrer.

Activez la marche temporaire ou l'arrêt temporaire (jusqu'à la prochaine commutation) en appuyant simultanément et brievement (< 2 s) sur les 2 touches :

Pour le canal 1 Pour le canal 2 le contact de sortie change d'état. L'HP'clic indique par "ON TEMP ?" ou "OFF TEMP ?" le nouvel état du contact de sortie. Retournez en mode "Auto" par un appui bref (< 2 s) sur ces 2 mêmes touches. Passez en marche permanente ou arrêt permanent en appuyant plus de 2 s simultanément sur les 2 touches : Pour le canal 1 Pour le canal 2 à chaque appui de plus de 2 s, le contact de sortie change d'état. L'HP'clic indique par "ON PERM." ou "OFF PERM." le nouvel état du contact de sortie. Retournez en mode "Auto" par un appui bref (< 2 s) sur ces 2 mêmes touches.

Choisissez ou vérifiez votre changement automatique d'heure d'été / heures d'hiver

Modifiez la date et l'heure : accédez au mode "1" en appuyant sur la touche "Menu".

Choisissez ou vérifiez votre changement automatique d'heure d'été / heures d'hiver :

accédez au mode "1" en appuyant sur la touche "Menu" - validatez avec "ok" la mise à l'heure jusqu'à l'affichage clignotant de "ETE/HIV" - validatez avec "ok" choisissez à l'aide des touches "+" et "-": - "sans E/H": pas de changement automatique - "avec E/H": changement automatique en fonction de la zone géographique choisie - validatez avec "ok"

Zone	Heure d'été	Heure d'hiver	Commentaires
EUROPE	Dernier dimanche de mars à 2 h	Dernier dimanche d'octobre à 3 h
GB-P	Dernier dimanche de mars à 1 h	Dernier dimanche d'octobre à 2 h	Grande Bretagne - Portugal
SF-GR-TR	Dernier dimanche de mars à 3 h	Dernier dimanche d'octobre à 4 h	Finlande - Grèce - Turquie
USA-CAN	Premier dimanche d'avril à 2 h	Dernier dimanche d'octobre à 3 h	Etats-Unis - Canada
LIBRE	SelonCHOIX	SelonCHOIX	Choix du mois, de la semaine et de l'heure (entre 1 h et 4 h)

Tableau des charges

Puissance admissible par contact de sortie : charges résistives: I maxi. = 16 A - 250 V~, I mini = 100 mA - 12 V, moteurs: 2300VA

Type d'éclairage	Puisance max. par contact
charge ohmique	16 A
cos phi = 0,6	10 A
lampe à incandescence (230 V)	2300 W
lampe halogène (230 V)	2300 W
tube fluorescent non compensé/compensé en série	26 x 36 W, 20 x 58 W, 10 x 100 W
tube fluorescent compensé en parallele avec ballast conventionnel	10 x 36 W (4,7 μF), 6 x 58 W (7 μF), 2 x 100 W (18 μF)
tube fluorescent en duo	10 x (2 x 58 W), 5 x (2 x 100 W)
tube fluorescent avec ballast électronique	9 x 36 W, 6 x 58 W
tube fluorescent avec ballast électronique en duo	5 x (2 x 36 W), 3 x (2 x 58 W)
lampe fluo-compacte avec ballast électronique	9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20
ballon fluorescent HQL compensé en parallele	1 x 250 W (30 μF)
lampe à vapeur de sodium compensé en parallele	1 x 250 W (37 μF)

Pour les autres applications, relaissez par un contacteur CT.

Caracteristiques

Consommation : max 6 VA. Mémoire : 28 commutations (16650) 42 commutations (16652). Temps mini entre 2 commutations : 1 minute. Sauvegarde du programme et de l'heure par pile lithium : □ durée de vie : -5 ans (16650) -12 ans (16652) autonomie (cumul de coupure secteur) : -3 ans (16650) -5 ans (16652). Température de fonctionnement : -10 °C à +50 °C, (préférer l'installation dans la zone la moins chaude du coffret). - Coupe II selon EN 60730 (produit installé en coffret). ■ Indice de protection : IP20 selon EN 60529. Appareil de type 1 B STU selon EN 60730. Bornes de raccordement : capacité maxi: 6 mm² tournevis conseillé: posidriv 1 ou plat 0,8× 4mm Encombrement (pas de 9 mm): 5 pas. Poids: 190 g.
