Type de produit	Programmateur électrique astronomique
Marque	MERLIN GERIN
Modèle	IC ASTRO
Alimentation	230 V CA ± 10 % - 50 / 60 Hz
Consommation	18 mA (IC Astro) ; entrée forçage < 0,5 mA
Dimensions (largeur)	45 mm (5 pas de 9 mm)
Poids	90 g
Température de fonctionnement	-20 °C à +50 °C
Indice de protection	IP 20 B
Capacité de contact de sortie	16 A / 250 V~ (résistif), 2300 VA (moteurs)
Mémoire de programmation	14 commutations (hors lever/coucher du soleil)
Précision de commutation	1 seconde
Précision de l'heure	± 1 seconde / jour
Sauvegarde des données	Pile lithium (durée de vie 12 ans, autonomie 6 ans)
Fonctions principales	Calcul automatique des heures de lever/coucher du soleil, programmation hebdomadaire (5 modes), mode vacances, marche/arrêt forcé, commande externe de forçage
Réglages possibles	Décalage des commutations (±120 min), changement de langue, modification de la position géographique, format 12 h/24 h, format de date
Type d'écran	Écran rétro-éclairé permanent
Rabattement de bornes	Capacité maxi : 6 mm², vis Posidriv 1 ou plat 0,8×4 mm

FOIRE AUX QUESTIONS - IC ASTRO MERLIN GERIN

Comment configurer mon IC ASTRO pour la première fois ?

Après mise sous tension ou appui sur Res, choisissez la langue, entrez votre position (ville ou coordonnées GPS) puis réglez la date et l'heure. L'appareil calcule automatiquement les heures de lever et coucher du soleil et propose un programme par défaut.

Que faire si l'écran indique une valeur clignotante ?

Utilisez les touches - et + pour faire défiler les options et validez avec ok. Si vous êtes perdu, appuyez sur Menu pour revenir en mode Auto sans enregistrer.

Comment programmer une extinction en milieu de journée ?

En mode PROG, sélectionnez « AJOUTER » puis définissez une période OFF (extinction puis allumage) entre les heures souhaitées. Par défaut, une période OFF de 23h à 5h est proposée ; vous pouvez la modifier avec « REGLER ».

Comment ajuster les horaires de commutation par rapport au lever/coucher du soleil ?

Dans le mode ✓ (adaptation), choisissez « DECALAGE ». Vous pouvez avancer ou retarder l'allumage/extinction jusqu'à ±120 minutes. Par exemple, -30 min pour un allumage 30 minutes avant le coucher du soleil.

Comment passer en mode vacances ?

Appuyez sur Menu puis atteignez le mode MAN avec la touche +. Vous pouvez alors paramétrer les dates et heures de début et de fin d'absence pour annuler temporairement les périodes ON.

Comment forcer manuellement l'allumage ou l'extinction ?

Appuyez simultanément moins de 2 secondes sur les touches - et + pour une marche/arrêt temporaire (jusqu'à la prochaine commutation). Maintenez plus de 2 secondes pour un forçage permanent. Un appui bref sur les deux touches permet de revenir en mode automatique.

Que faire en cas de panne de courant ?

L'IC ASTRO conserve ses réglages et l'heure grâce à une pile lithium. Sa durée de vie est de 12 ans ; en cas de remplacement, les données restent sauvegardées pendant au moins 6 ans. Aucune intervention n'est nécessaire immédiatement.

Comment effacer un programme existant ?

En mode PROG, sélectionnez « EFFACER ». Vous pouvez supprimer la programmation du jour choisi (PARTIEL), tous les jours (TOTAL) ou revenir au programme par défaut (PROG INIT). La date, l'heure et la langue sont conservées sauf pour un effacement total.

Comment raccorder l'IC ASTRO ?

Les bornes de raccordement acceptent des fils jusqu'à 6 mm². Le contact de sortie (borne 4) supporte 16 A en charge résistive. Pour les charges importantes (moteurs, etc.), utilisez un contacteur CT en aval. L'entrée 5 permet un forçage externe par contact NO.

Comment modifier le changement automatique heure d'été/hiver ?

Dans le mode ①, accédez au sous-menu « HEURE ÉTÉ/HIVER ». Choisissez « AVEC E/H » et sélectionnez votre zone (Europe, GB-P, USA-CAN, etc.) ou « LIBRE » pour un réglage manuel. Par défaut, le changement est automatique selon la zone choisie.

MODE D'EMPLOI IC ASTRO MERLIN GERIN

L'IC Astro commande un éclairage en fonction des heures de coucher et de lever du soleil.

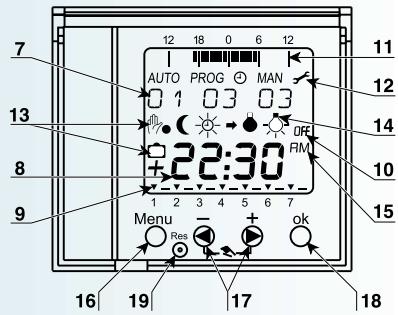

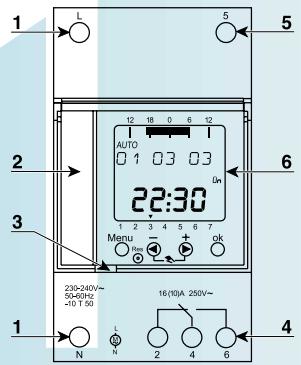

1-Alimentation 230VCA±10% 50 / 60 Hz 2- Logement porte-notice 3-Capot pivotant plombable 4- Contact de sortie 5- Entrée commande extérieure de forçage ON 6-Ecran rétro-éclairé permanent 7-8-9-Date; Heure; Jour 1 = lundi, Jour 2 = mardi... 10- État du contact de sortie (On, OFF) 11- Visualisation des périodes ON par segment de 1ère 12- Mode de fonctionnement : "AUTO", "PROG" : programmation, "①" : mise à l'heure, "MAN" : programmation "vacances", "✓" : adaptez la configuration 13- Indication de fonctionnement "B," marche forcée, "V" vacances 14-Picto d'aide à la programmation : "C →" éclairage au coucher du soleil, "→" extinction au lever du soleil, "⊙ →" extinction programmée, "O' →" éclairage programme 15- "AM" matin, "PM" après-midi 16-"Menu" Sélection des modes de fonctionnement 17- "-","+" Touches de navigation et de réglage des valeurs 18- "ok" Touche de validation de l'information clignotante 19- "Res" Touche Reset : effacement des données, de la date et de l'heure programmes.

ON	②④⑥
OFF	②④⑥

Configurez

À la mise sous tension ou après avoir appuyé sur la touche "Res" (19):

Choisissez la langue (français / english / deutsche /...) Entrez le lieu d'installation soit : par sa position (en France, Angleterre...) et par la ville la plus proche, soit par ses coordonnées géographiques (latitude, longitude, décalage horaire par rapport à l'horaire GMT) (voir carte jointe) Réglez l'année, le mois, le jour, l'heure

Cette phase terminée, Votre IC Astro calcule les heures de coucher et de lever du soleil et propose un programme par défaut (fonctionnement du coucher au lever du soleil).

Exemple: Parisle20juin: coucher 22^h

lever 6^h

Si vous n'êtes pas d'accord avec la valeur ou le mot clignotant : faites défiler l'affichage avec les touches " - " et "+"

Pour confirmer la valeur ou le mot clignotant : validez avec "ok"

Si vous êtes perdu : appuyez sur "Menu" pour retourner en mode "Auto" sans enregistrer la dernière modification

Si vous n'actionnez aucune touche pendant 2 minutes : le retour est automatique en mode "Auto" sans enregistrer.

Programmez "PROG

Accédez au mode "PROG" en appuyant sur la touche "Menu" ; le mode "PROG" offre 5 possibilités :

"CREER" pour établir un nouveau programme avec possibilité de recopie sur les autres jours : "ENLEVER" une commutation d'allumage / d'extinction d'origine automatique (coucher / lever) ou programmée "AJOUTER" une commutation d'allumage / d'extinction d'origine automatique (coucher / lever) ou programmée

Une période OFF (extinction et allumage programmés) peut être ajoutée entre les heures de lever et coucher du soleil, par défaut elle est proposée de 23^h à 5^h (voir diagramme)

"REGLER" permet d'ajuster les heures de la période OFF citée précédemment "REPETER" recopie le programme sur d'autres jours "VERIFIER" pour visualiser les programmes "MODIFIER" pour établir un nouveau programme au jour le jour "EFFACER" pour supprimer le programme en partie ou en totalité (la date, l'heure et la langue sont conservés) : "PARTIEL" supprime la programmation du jour choisi "PROG INIT" retour à la programmation par défaut "TOTAL" supprime la programmation de tous les jours de la semaine "FIN" pour quitter le mode "prog" et revenir au mode "auto".

Heure d’été-hiver

Modifiez l'heure, la date, heures d'été / hiver :

Appuyez sur "Menu", accédez au mode "(4)" par la touche "+" Changez l'heure, la date Choisissez heures d'été / hiver : "SANSE/H": pas de changement automatique "AVEC E / H": changement automatique selon la zone choisie

Zone	Heure d'été	Heure d'hiver	Commentaires
EUROPE UTC+1	Dernier dimanche de mars à 2 h	Dernier dimanche d'octobre à 3 h
GB-P UTC	Dernier dimanche de mars à 1 h	Dernier dimanche d'octobre à 2 h	Grande Bretagne - Portugal
SF-GR-TR UTC+2	Dernier dimanche de mars à 3 h	Dernier dimanche d'octobre à 4 h	Finlande - Grèce - Turquie
USA-CAN	Premier dimanche d'avril à 2 h	Dernier dimanche d'octobre à 3 h	Etats-Unis - Canada
LIBRE	SelonCHOIS	SelonCHOIS	Choix du mois, de laSEMaine et de l'heure (entre 1 h et 4 h)

Adaptez la configuration "

Dans ce mode vous pouvez :

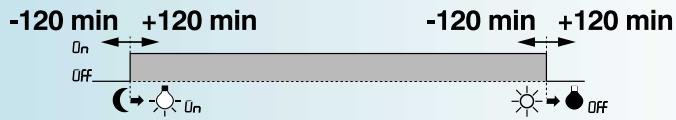

1- Ajustez le décalage des heures de coucher et/ou lever du soleil de ± 120 minutes, en fonction des contraintes locales (montagnes, bâtiments...). Ces mêmes décalages s'appliquent sur tous les jours 2- Modifiez la langue 3- Modifiez la position géographique 4- Modifiez le format de l'heure et de la date. Appuyez sur "Menu", accédez au mode ^ par la touche ^+ "DECALAGE": pour anticiper ou retarder les commutations (voir diagramme): □ "COUCHER SOL" exemple : -30 min commute le contact 30 minutes avant le coucher de soleil, +50 min : 50 minutes après □ "LEVER SOL" exemple : -30 min commute le contact 30 minutes avant le lever du soleil, +50 min : 50 minutes après "LANGUE" pour changer la langue "SITUATION" pour modifier la zone géographique "24h/12h" pour modifier l'affichage de l'heure sur 24^h ou sur 12^h "DAT FORM" pour modifier l'affichage de la date J/M/A, M/J/A ou A/M/J.

Tableau des charges

Puissance admissible du contact de sortie : charges résistives : I maxi. = 16 A - 250 V~, I mini = 100 mA - 12 V □ moteurs : 2300 VA

Type d'éclairage	Puisance maxi.
charge ohmique	16 A
cos phi = 0,6	10 A
incandescent (230 V)	2300 W
halogène (230 V)	2300 W
fluorescent non compensé/compensé en série	26 x 36 W, 20 x 58 W, 10 x 100 W
fluorescent compensé en parallèle avec ballast conventionnel	10 x 36 W (4,7 μF), 6 x 58 W (7 μF), 2 x 100 W (18 μF)
fluorescent en duo	10 x (2 x 58 W), 5 x (2 x 100 W)
fluorescent avec ballast électronique	9 x 36 W, 6 x 58 W
fluorescent avec ballast électronique en duo	5 x (2 x 36 W), 3 x (2 x 58 W)
fluo-compacte avec ballast électronique	9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W
fluorescent HQL compensé //	1 x 250 W (30 μF)
à vapeur de sodium compensé //	1 x 250 W (37 μF)

Pour les autres applications, relaissez par un contacteur CT.

Vacances "MAN

Passez en mode vacances "MAN"

Appuyez sur "Menu", accédez au mode "MAN" par la touche "+". Le mode "permet d'annuler momentanément des périodes On en paramétrant les dates et heures de début et de fin d'absence.

Marché - arrêt forcé

Activez la marche temporaire ou l'arrêt temporaire (jusqu'à la prochaine commutation) en appuyant moins de 2 s simultanément sur les 2 touches " = + : □ le contact de sortie change d'état L'IC Astro indique par "ON TEMP" ou "OFF TEMP" le nouvel état du contact de sortie - Retournez en mode automatique par un appui bref de moins de 2 s sur ces 2 mêmes touches Passez en marche permanente ou arrêt permanent en appuyant plus de 2 s simultanément sur les 2 touches " - à chaque appui de plus de 2 s, le contact de sortie change d'état L'IC Astro indique par "ON PERM 0" ou "OFF PERM 1" le nouvel état du contact de sortie - Retournez en mode automatique par un appui bref de moins de 2 s sur ces 2 mêmes touches. L'IC Astro permet également la commande externe de forçage de l'éclairage par contact NO, câblé sur l'entrée 5 (ce forçage extérieur est prioritaire sur la fonction Marche - Arrêt forcé du produit).

Caracteristiques

Mémoire : 14 commutations (hors lever / coucher du soleil) Intervalle minimal entre 2 commutations : 1 minute Précision de commutation : 1 seconde Précision de l'heure : ± 1 seconde / jour Sauvegarde du programme et de l'heure par pile lithium : durée de vie : 12 ans autonomie : 6 ans Programmation de la longitude : -180° (EST)...+180° (OUEST) par pas de 1° Programmation de la latitude

-90° (SUD)...+90° (NORD) par pas de 1°

■ Programmation "DECALAGE" (lever et coucher du soleil indépendants) : ± 120 minutes Temperature de fonctionnement : -20 °C...+50 °C ■ Indice de protection : IP 20 B Bornes de raccordement : capacité maxi : 6 mm² Posidriv 1 ou plat 0,8× 4mm Encombrement:5pas de9mm(largeur45mm) Masse:90g Consommation : IC Astro:18 mA entreeforçage: < 0,5mA
