IH CLIC - Interrupteur automatique MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur automatique programmable
Marque	MERLIN GERIN
Modèle	IH CLIC
Tension d'alimentation	230 V ± 10%
Fréquence	50/60 Hz
Calibre contact	16 A / 250 V (cos φ = 1) 4 A / 250 V (cos φ = 0,6)
Consommation propre	2,5 VA
Précision	± 1 s par jour (non cumulable)
Réserve de marche	100 heures
Programmation	Par paliers de 15 minutes sur 24 heures
Positions de commutation	Arrêt forcé (O), Auto, Marche forcée (I)
Capot plombable	Oui
Puissance admissible (incandescence 230 V)	1000 W
Puissance admissible (halogène 230 V)	1000 W
Puissance admissible (tube fluorescent compensé parallèle)	15 x 40 W (4,7 μF) 10 x 58 W (7 μF) 3 x 100 W (18 μF)
Puissance admissible (lampe fluocompacte)	7 x 7 W 7 x 11 W 7 x 15 W 7 x 20 W
Accumulateur	À recycler
Entretien	Nettoyer avec un chiffon sec
Fonctions principales	Commande automatique programmée d'ouverture/fermeture de circuit

FOIRE AUX QUESTIONS - IH CLIC MERLIN GERIN

Comment programmer l'interrupteur horaire IH CLIC ?

Pour programmer, déplacez les segments du cadran : poussez les segments vers la droite (ON) pour une fermeture du contact, vers la gauche (OFF) pour une ouverture. Chaque segment représente 15 minutes.

Comment régler l'heure sur l'IH CLIC ?

Tournez le cadran vers le haut dans le sens de la flèche jusqu'à aligner le repère de l'heure en cours avec le triangle indicateur.

Quelles sont les positions du commutateur manuel ?

Le commutateur a trois positions : haute (arrêt forcé 'O'), centrale (programme 'Auto'), basse (marche forcée 'I').

Quelle est la tension d'alimentation de l'IH CLIC ?

La tension d'alimentation est de 230 V ± 10% avec une fréquence de 50/60 Hz.

Quelle puissance maximale pour des lampes à incandescence ?

Pour des lampes à incandescence 230 V, la puissance maximale est de 1000 W.

L'IH CLIC conserve-t-il la programmation en cas de coupure de courant ?

Oui, il dispose d'une réserve de marche de 100 heures et d'un accumulateur (à recycler). La programmation est conservée.

Quelle est la précision de l'horloge ?

La précision est de ± 1 seconde par jour, non cumulable.

Peut-on utiliser l'IH CLIC avec des tubes fluorescents ?

Oui, avec des tubes fluorescents compensés en parallèle. Exemples : 15 x 40 W (4,7 μF), 10 x 58 W (7 μF), 3 x 100 W (18 μF).

Comment entretenir l'interrupteur automatique ?

Nettoyez l'appareil avec un chiffon sec. Ne pas utiliser de produits liquides ou abrasifs.

Le capot avant est-il sécurisé ?

Oui, le capot en face avant est plombable pour éviter toute modification non autorisée des réglages.

MODE D'EMPLOI IH CLIC MERLIN GERIN

L'interrupteur hors-tension IH'clc permet de commander l'ouverture ou la fermeture d'un circuit pendant une durée programmable par paliers de 15 min sur 24 heures. Le capot en face avant est plombable.

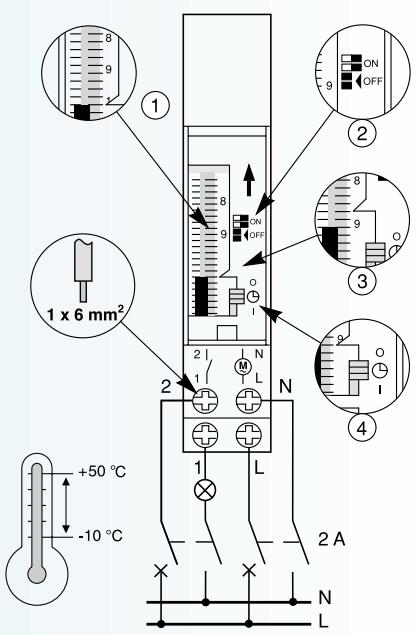

①	②	③	④
Repère heures	Segments de programmation 1 segment = 15 min	Repère de l'heure en cours	Commutateurs 3 positions O (Auto) I

Programmez

ON OFF	9 10 11
Programmation des périodes de commutation : ■ segments à droite ON (contact fermé) ■ segments à gauche OFF (contact ouvert).	Mise à l'heure : Tournez le cadran vers le haut dans la direction de la flèche jusqu'àu repère de l'heure en cours.	Commutation manuelle : ■ commutateur position haute : arrêt forcé "O" ■ commutateur position centrale : programme "Auto" ■ commutateur position basse : marche forcée "I".

Caracteristiques

Puisances admissibles

Lampe à incandescence 230 V	1000 W
Lampe halogène 230 V	1000 W
Tube fluorescent compensé en parallèle	15 x 40 W (4,7 μF) - 10 x 58 W (7 μF) - 3 x 100 W (18 μF)
Lampe fluocompacte	7 x 7 W - 7 x 11 W - 7 x 15 W - 7 x 20 W

Tension d'alimentation: 230V± 10% Fréquence : 50/60 Hz. Calibre contact : 16 A/250 V cos φ = 1 4 A/250 V cos φ = 0,6. Consommation 2,5 VA. Précision ± 1 s par jour non cumulable. Avec réserve de marche (100h). Accumulateur: à recycler.
