Type de produit	Interrupteur horaire
Marque	MERLIN GERIN
Modèle	IH 7J 1C ARM
Tension d'alimentation	230 V ± 10%
Fréquence	50/60 Hz
Calibre	16 A / 250 V (cos φ=1) ; 4 A / 250 V (cos φ=0,6)
Consommation propre	2,5 VA
Mouvement	À quartz avec réserve de marche de 150 heures
Programmation	Hebdomadaire (7 jours) par cavaliers rouges/verts
Temps minimum entre deux commutations	4 heures
Température d'utilisation	-10 °C à +50 °C
Capacité des bornes	6 mm²
Encombrement	6 pas de 9 mm (54 mm de largeur)
Puissance admissible (lampe incandescence/halogène 230 V)	1100 W
Puissance admissible (tube fluorescent non compensé)	15 x 40 W - 10 x 58 W
Puissance admissible (tube fluorescent compensé parallèle)	2 x 40 W (4,7 µF) - 1 x 58 W (7,0 µF)
Fonctions principales	Programmation horaire hebdomadaire, forçage manuel, marche/arrêt permanent
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec
Sécurité	Respecter les normes d'installation ; utiliser un contacteur pour certaines charges
Pièces détachées et réparabilité	Non spécifié ; contacter le service après-vente Schneider Electric

FOIRE AUX QUESTIONS - IH 7J 1C ARM MERLIN GERIN

Comment programmer l'interrupteur horaire ?

Placez des cavaliers rouges sur le cadran pour la mise en route et des cavaliers verts pour l'arrêt. L'intervalle minimum entre deux cavaliers est de 4 heures.

Comment régler l'heure et le jour ?

Tournez le cadran gradué dans le sens indiqué pour aligner le jour et l'heure souhaités en face du repère fixe. Le mouvement à quartz démarre après quelques minutes.

Quelle est la puissance maximale admissible ?

Pour les lampes à incandescence ou halogènes 230 V : 1100 W. Pour les tubes fluorescents, consultez le tableau des puissances admissibles.

Peut-on forcer manuellement la commutation ?

Oui, sans modifier le programme. Utilisez le commutateur ① pour anticiper une commutation ou le commutateur ③ pour une marche/arrêt permanent en position 'perm' ou 'auto'.

Quel est le temps minimum entre deux commutations ?

Le temps minimum entre deux commutations est de 4 heures.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord l'alimentation (230 V ± 10%), puis contrôlez que le programme est correctement enfiché et que le commutateur est sur 'auto'. Si le problème persiste, contactez le service après-vente.

Quels types de charges puis-je connecter ?

L'appareil peut commander des lampes incandescence, halogènes, tubes fluorescents (avec ballast) jusqu'à certaines puissances. Pour les lampes à vapeur de sodium ou ballons fluorescents HQL, utilisez un contacteur CT.

Comment installer l'interrupteur horaire ?

Installez-le sur rail DIN ou en saillie selon les normes en vigueur. Raccordez-le avec des fils de section adaptée (max 6 mm²) et respectez les puissances admissibles.

L'appareil a-t-il une réserve de marche ?

Oui, le mouvement à quartz dispose d'une réserve de marche de 150 heures en cas de coupure de courant.

Où trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement sur notice-facile.com au format PDF.

MODE D'EMPLOI IH 7J 1C ARM MERLIN GERIN

• Fonction : l'interrupteur horaire ouvre et ferme automatiquement un circuit suivant un programme hebdomadaire établi par l'enfichage de cavaliers sur un cadran mobile.

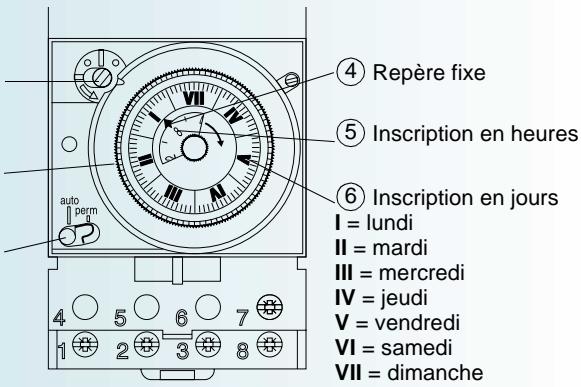

Commutateur de visualisation de l'état des contacts Cadran mobile support de cavaliers Commutateur manuel pour forçage du programme

Installer

Pour récepteurs inférieurs à 3500 W.

Pour récepteurs supérieurs aux puissances admissibles.

Programmez

• Programmez l'ordre de changement d'état du contact en plaçant alternativement des cavaliers rouges (mise en route du récepteur) contact entre bornes 2 et 3 et des cavaliers verts (arrêt du récepteur) contact entre bornes 1 et 2. Limites de réglage : □ intervalle minimum entre 2 encoches du cadran ⑤ = 1 heures, □ intervalle minimum entre 2 cavaliers = 4 heures.

Dans l'exemple ci-dessus, le récepteur sera en marche du lundi à 0 h 00 au mercredi 24 h 00.

Mettez à l'heure

Pour régler le jour, tournez le cadran ⑥ gradué dans le sens indiqué pour amener le chiffre correspondant au jour désiré en face du repère fixe. Pour régler l'heure, tournez le cadran ⑤ pour amener le chiffre correspondant à l'heure désirée en face du repère fixe. Le mouvement a quartz (ARM) démarre après quelques minutes. Contrôlez le bon fonctionnement de la commutation par la rotation du commutateur ①.

Forcez

Sans modifier le programme existant, il est possible d'anticiper manuellement une commutation en forçant le commutateur ①. Il est également possible de commander une marche ou un arrêt permanent à l'aide du commutateur manuel ③ : commutateur sur "perm" : marche ou arrêt permanent du récepteur, commutateur sur "auto" : marche selon le programme établi.

Caractéristiques

Tension: 230V±10% Fréquence : 50/60 Hz Calibre: 16A/250V ≈ cosφ=1; 4A/250V ≈ cosφ=0,6 Consommation : 2,5 VA Mouvement à quartz Réserve de marche : 150 heures Temps mini entre 2 commutations : 4 heures Type de réglage: 1 B STU selon EN 60730 - Température d'utilisation : -10 °C à +50 °C Capacité bornes : 6 mm² Encombrement: 6 pas de 9 mm.

Puissances admissibles

lampe à incandescence 230 V	1100 W
lampe halogène 230 V	1100 W
tube fluorescent non compensé / compensé en série avec ballast conventionnel	15 x 40 W - 10 x 58 W 6 x 100 W
tube fluorescent compensé en parallele avec ballast conventionnel	2 x 40 W (4.7 μF) 1 x 58 W (7.0 μF)
tube fluorescent en duo avec ballast conventionnel	5 x (2 x 58 W) - 3 x (2 x 100 W)
lampe à vapeur de sodium compensée en parallele	utiliser un contacteur CT
ballon fluorescent HQL compensé en parallele	utiliser un contacteur CT

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: [phone] Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d'installation en vigueur. En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services.
