IH 24H 1C ARM SRM - Interrupteur horaire MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire
Marque	MERLIN GERIN
Modèle	IH 24H 1C ARM SRM
Tension d'alimentation	230 V ± 10%
Fréquence	50-60 Hz (50 Hz pour réf. 16364)
Calibre contact sortie	16 A / 250 V (cos φ = 1) ; 4 A / 250 V (cos φ = 0,6)
Consommation	2,5 VA
Réserve de marche	150 h (réf. 15365)
Nombre de commutations par jour	48
Temps min. entre deux commutations	30 minutes
Type de réglage	1 B STU selon EN 60730
Température d'utilisation	-10 °C à +50 °C
Capacité maxi des bornes	2 x 2,5 mm²
Encombrement	6 pas de 9 mm
Puissances admissibles (incandescence 230 V)	1100 W
Puissances admissibles (halogène 230 V)	1100 W
Mouvement	À quartz
Programmation	Par segments imperdables sur cadran mobile
Fonctions principales	Marche/arrêt automatique, programmation quotidienne, anticipation manuelle, marche/arrêt permanent
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans produits abrasifs
Sécurité	Respecter les normes d'installation en vigueur
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur
Informations générales	Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9

FOIRE AUX QUESTIONS - IH 24H 1C ARM SRM MERLIN GERIN

Comment régler l'heure sur l'interrupteur horaire IH 24H 1C ARM SRM ?

Tournez le cadran gradué ⑥ dans le sens indiqué pour amener le chiffre correspondant à l'heure désirée en face du repère fixe ⑤. Pour les minutes, faites de même avec le cadran ③.

Comment programmer les périodes de marche et d'arrêt ?

Tirez ou enfoncez les segments imperdables bleus du cadran mobile : segments enfoncés = récepteur en marche (contact entre bornes 2 et 3), segments retirés = récepteur arrêté (contact entre bornes 2 et 1).

Que faire en cas de coupure de courant ?

Le mouvement à quartz dispose d'une réserve de marche de 150 heures (réf. 15365). Passé ce délai, reprogrammez l'heure et le programme.

Puis-je utiliser l'interrupteur horaire avec une lampe halogène ?

Oui, la puissance admissible pour une lampe halogène 230 V est de 1100 W. Respectez les puissances indiquées pour éviter la surcharge.

Comment forcer manuellement la commutation sans modifier le programme ?

Utilisez le commutateur ① pour anticiper manuellement une commutation. Il est également possible de commander une marche ou un arrêt permanent via le commutateur manuel 4 (position « perm »).

Quelle est la distance minimale entre deux segments de programmation ?

L'intervalle entre deux segments est de 30 mm, ce qui correspond à un temps minimum de 30 minutes entre deux commutations.

L'interrupteur horaire peut-il commander un contacteur ?

Oui, pour des récepteurs de forte puissance (lampe à vapeur de sodium, ballon fluorescent HQL compensé en parallèle), il est recommandé d'utiliser un contacteur CT.

Quels sont les calibres de contact sortie ?

Le calibre est de 16 A / 250 V pour cos φ = 1, et 4 A / 250 V pour cos φ = 0,6.

Comment nettoyer l'interrupteur horaire ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de produits abrasifs ou de solvants.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou auprès du fabricant Schneider Electric.

MODE D'EMPLOI IH 24H 1C ARM SRM MERLIN GERIN

• Fonction : l'interrupteur horaire ouvre et ferme automatiquement un circuit suivant un programme quotidien établi par la position de segments indestructibles sur un cadran mobile.

Installer

Pour récepteurs inférieurs à 3500 W.

Pour récepteurs supérieurs aux puissances admissibles.

Programmez

Programmez l'ordre de changement d'état du contact de sortie en tirant ou en enfonçant les segments indépendables bleus du cadran mobile : - segments enfoncés : récepteur en marche, contact entre bornes 2 et 3, - segments retirés : récepteur arrêté, contact entre bornes 2 et 1. - Limites de réglage : intervalle entre deux segments = 30 mm.

Dans l'exemple ci-dessus, les segments sont enfoncés de 9 h à 22 h. Le récepteur est en marche durant cette période.

Mettez à l'heure

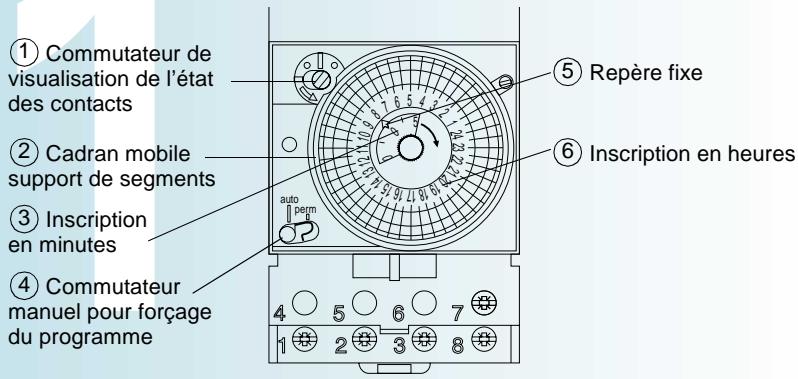

Pour régler l'heure, tournez le cadran gradué ⑥ dans le sens indiqué pour amener le chiffre correspondant à l'heure désirée en face du repère fixe ⑤. Pour régler les minutes, faites de même avec le cadran ③. - Contrôlez le bon fonctionnement de la commutation par la rotation du commutateur ① Le mouvement a quartz (ARM) démarre après quelques minutes.

Anticiper

Sans modifier le programme existant, il est possible d'anticiper manuellement une commutation en forçant le commutateur ①. Il est également possible de commander une marche ou un arrêt permanent à l'aide du commutateur manuel 4: commutateur sur "perm": marche permanente ou arrêt permanent du récepteur, □ commutateur sur "auto": programme préétabli.

Caractéristiques

Tension d'alimentation: 230V± 10% Fréquence: 50-60 Hz / 50 Hz (16364) Calibre contact sortie: 16A / 250V = 1; 4A / 250V = 0,6 Consommation: 2,5VA Mouvement à quartz Réserve de marche : 150 heures pour la ref. 15365 48 commutations possibles dans la journée Temps mini entre 2 commutations : 30 minutes Type de réglage: 1 B STU selon EN 60730 Température d'utilisation : -10 °C à +50 °C Capacité maxi des bornes de raccordement : 2 x 2,5 mm² Encombrement: 6 pas de 9 mm.

Puisances admissibles

lampe à incandescence 230 V	1100 W
lampe halogène 230 V	1100 W
tube fluorescent non compensé / compensé en série avec ballast conventionnel	15 x 40 W - 10 x 58 W 6 x 100 W
tube fluorescent compensé en parallele avec ballast conventionnel	2 x 40 W (4.7 μF) 1 x 58 W (7.0 μF)
tube fluorescent en duo avec ballast conventionnel	5 x (2 x 58 W) - 3 x (2 x 100 W)
lampe à vapeur de sodium compensée en parallele	utiliser un contacteur CT
ballon fluorescent HQL compensé en parallele	utiliser un contacteur CT

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: [phone] Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d'installation en vigueur. En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services
