Type de produit	Interrupteur horaire
Marque	MERLIN GERIN
Modèle	IH 60MM 1C
Alimentation	230 V ± 10 %, 50 Hz
Consommation	2,5 VA
Calibre contact sortie	10 A / 250 V ~, 1,4 A / 250 V cos φ = 0,6
Mouvement	À quartz
Nombre de commutations par jour	48
Temps minimum entre 2 commutations	75 secondes
Température d'utilisation	-10 °C à +50 °C
Capacité maxi des bornes	2 x 2,5 mm²
Encombrement	6 pas de 9 mm (54 mm)
Type de réglage	1 B STU selon EN 60730
Programmation	Segments imperdables bleus, intervalle minimum 1 min 15
Fonctions	Programmation horaire, forçage manuel, marche/arrêt permanent
Puissances admissibles (lampe incandescence/halogène)	1100 W
Installation	Pour récepteurs < 2300 W ; pour puissances supérieures, relayer par contacteur CT
Mise à l'heure	Tourner le cadran dans le sens indiqué
Entretien	Aucun entretien particulier
Sécurité	Respecter les normes d'installation en vigueur

FOIRE AUX QUESTIONS - IH 60MM 1C MERLIN GERIN

Comment régler l'heure sur l'interrupteur horaire MERLIN GERIN IH 60MM 1C ?

Tournez le cadran ⑤ dans le sens indiqué pour amener le chiffre correspondant à la minute désirée en face du repère fixe ④.

Comment programmer les segments pour allumer un récepteur ?

Enfoncez les segments imperdables bleus du cadran mobile pour mettre le récepteur en marche (contact entre bornes 2 et 3). Les segments tirés correspondent à l'arrêt (contact entre bornes 2 et 1). L'intervalle entre deux segments correspond à 1 min 15.

Quelle est la puissance maximale que cet interrupteur peut supporter ?

Le calibre du contact de sortie est de 10 A / 250 V (1,4 A / 250 V en cos φ = 0,6). Pour les lampes à incandescence ou halogènes, la puissance maximale est de 1100 W. Pour des récepteurs de puissance supérieure à 2300 W, utilisez un contacteur CT.

Puis-je utiliser cet interrupteur pour commander un ballon fluorescent HQL compensé en parallèle ?

Non, pour ce type de charge, il est impératif d'utiliser un contacteur CT. De même pour les lampes à vapeur de sodium compensées en parallèle.

Comment utiliser la fonction de forçage manuel ?

Utilisez le commutateur ① pour anticiper une commutation sans modifier le programme. Tournez-le pour forcer la marche ou l'arrêt.

Que signifie la position 'perm' sur le commutateur ?

La position 'perm' permet de commander une marche ou un arrêt permanent du récepteur, en ignorant le programme horaire. La position 'auto' suit le programme préétabli.

Quel est le temps minimum entre deux commutations ?

Le temps minimum entre deux commutations est de 75 secondes, ce qui correspond à l'intervalle de réglage minimal entre segments (1 min 15).

L'interrupteur horaire fonctionne-t-il sur batterie ?

Non, il nécessite une alimentation secteur de 230 V ± 10 %, 50 Hz. Il ne possède pas de batterie de secours.

Comment savoir si l'interrupteur est en mode automatique ?

Vérifiez la position du commutateur manuel ③ : s'il est sur 'auto', l'interrupteur suit le programme horaire. S'il est sur 'perm', il est en marche ou arrêt permanent.

Que faire si l'interrupteur ne commute pas comme prévu ?

Vérifiez que le commutateur ③ est sur 'auto'. Contrôlez le bon fonctionnement en tournant le commutateur de visualisation ①. Assurez-vous que les segments sont correctement enfoncés ou tirés et que l'heure est correctement réglée.

MODE D'EMPLOI IH 60MM 1C MERLIN GERIN

• Fonction : l'interrupteur horaire ouvre et ferme automatiquement un circuit suivant un programme se répétant toutes les heures établi par la position de segments imperdables sur un cadran mobile.

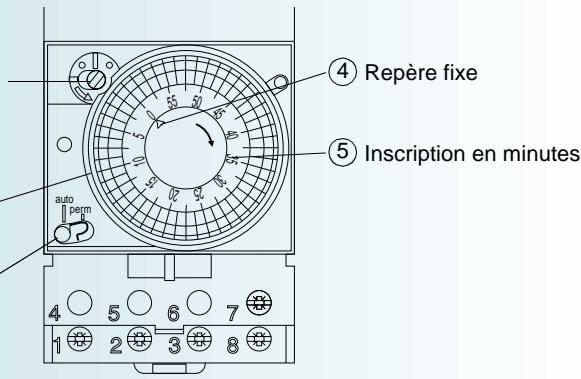

Commutateur de visualisation de l'état des contacts Cadran mobile support de segments-imperdables Commutateur / manuel pour forçage du programme

Installer

Pour récepteurs inférieurs à 2300 W.

Pour récepteurs supérieurs aux puissances admissibles, relayez par contacteur CT.

Programmez

Programmez l'ordre de changement d'état du contact de sortie en tirant ou en enfonçant les segments imperdables bleus du cadran mobile - segments enfoncés : récepteur en marche, contact entre bornes 2 et 3, - segments rétrés : récepteur arrêté, contact entre bornes 2 et 1. - Limites de réglage : intervalle entre deux segments = 1 mn 15.

Dans l'exemple ci-dessus, les segments sont enfoncés de 10 à 50 mn : le récepteur est en marche pendant 40 mn de la 10^ème mn à la 50^ème mn de toutes les heures.

Mettez à l'heure

Pour régler les minutes, tournez le cadran ⑤ dans le sens indiqué pour ramener le chiffre correspondant à la minute désirée en face du repère fixe ④. Contrôlez le bon fonctionnement de la commutation par la rotation du commutateur ①.

Forcez

Sans modifier le programme existant, il est possible d'anticiper manuellement une commutation en utilisant le commutateur ①. Il est également possible de commander une marche ou un arrêt permanent à l'aide du commutateur manuel ③ commutateur sur "perm": marche ou arrêt permanent du récepteur, □ commutateur sur "auto": programme préétabli.

Caracteristiques

Tension d'alimentation: 230V± 10% Fréquence : 50 Hz Calibre contact sortie: 10A / 250V = 1.4 A/250 V cosφ=0,6 Consommation:2,5VA Mouvement à quartz 48 commutations possibles dans la journee Temps mini entre 2 commutations : 75 s Type de réglage: 1 B STU selon EN 60730 Température d'utilisation: -10 °C à +50 °C Capacité maxi des bornes de raccordement : 2 x 2,5 mm² Encombrement:6 pas de 9 mm.

Pouvoirs admissibles

lampe à incandescence 230 V	1100 W
lampe halogène 230 V	1100 W
tube fluorescent non compensé / compensé en série avec ballast conventionnel	15 x 40 W - 10 x 58 W 6 x 100 W
tube fluorescent compensé en parallele avec ballast conventionnel	2 x 40 W (4.7 μF) 1 x 58 W (7.0 μF)
tube fluorescent en duo avec ballast conventionnel	5 x (2 x 58 W) - 3 x (2 x 100 W)
lampe à vapeur de sodium compensée en parallele	utiliser un contacteur CT
ballon fluorescent HQL compensé en parallele	utiliser un contacteur CT

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tel.: [phone] Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d'installation en vigueur. En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'après confirmation par nos services
