FIP2 - Thermostat programmable MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Questions des utilisateurs sur FIP2 MERLIN GERIN

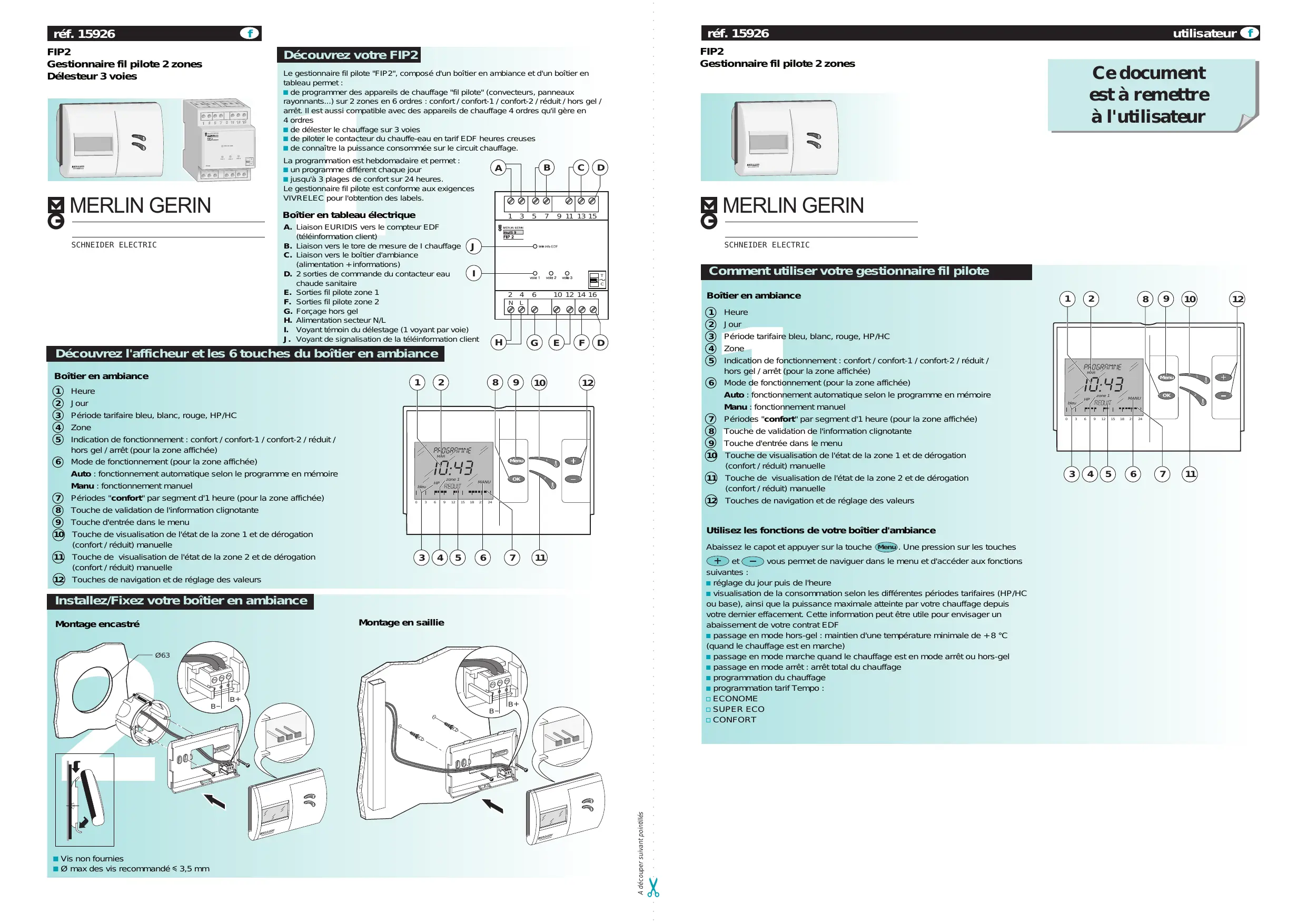

MODE D'EMPLOI FIP2 MERLIN GERIN

FIP2 Gestionnaire fil pilote 2 zones Délesteur 3 voies

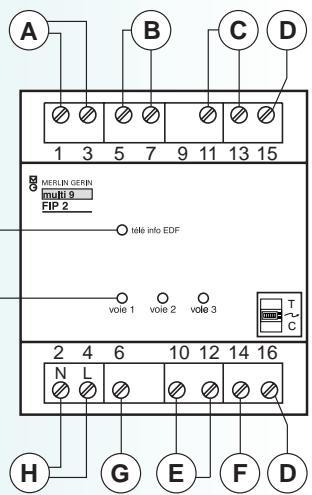

A. Liaison EURIDIS vers le compteur EDF (téléinformation client) B. Liaison vers le tore de mesure de I chauffage J C. Liaison vers le boîtier d'ambiance (alimentation + informations) D. 2 sorties de commande du contacteur eau chaude sanitaire E. Sorties fil pilote zone 1 F. Sorties fil pilote zone 2 G. Forçage hors gel H. Alimentation secteur N/L

I. Voyant témoin du délestage (1 voyant par voie)

J. Voyant de signalisation de la téléinformation client

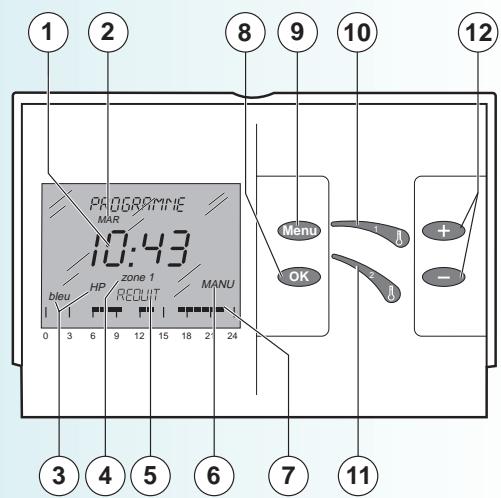

Découvrez l'afficheur et les 6 touches du boîtier en ambiance

A découper suivant pointillés

b Vis non fournies b Ø max des vis recommandé y 3,5 mm

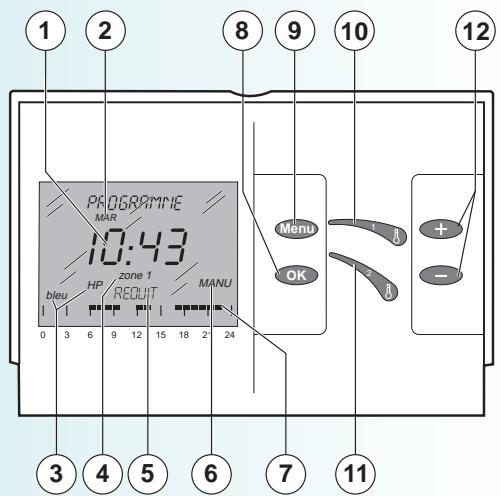

Heure Jour Période tarifaire bleu, blanc, rouge, HP/HC Zone Indication de fonctionnement : confort / confort-1 / confort-2 / réduit / hors gel / arrêt (pour la zone affichée) 6 Mode de fonctionnement (pour la zone affichée) Auto : fonctionnement automatique selon le programme en mémoire Manu : fonctionnement manuel 7 Périodes "confort" par segment d'1 heure (pour la zone affichée) 8 Touche de validation de l'information clignotante 9 Touche d'entrée dans le menu 10 Touche de visualisation de l'état de la zone 1 et de dérogation (confort / réduit) manuelle 11 Touche de visualisation de l'état de la zone 2 et de dérogation (confort / réduit) manuelle 12 Touches de navigation et de réglage des valeurs

Utilisez les fonctions de votre boîtier d'ambiance

Boîtier en ambiance Abaissez le capot et appuyer sur la touche Menu . Une pression sur les touches

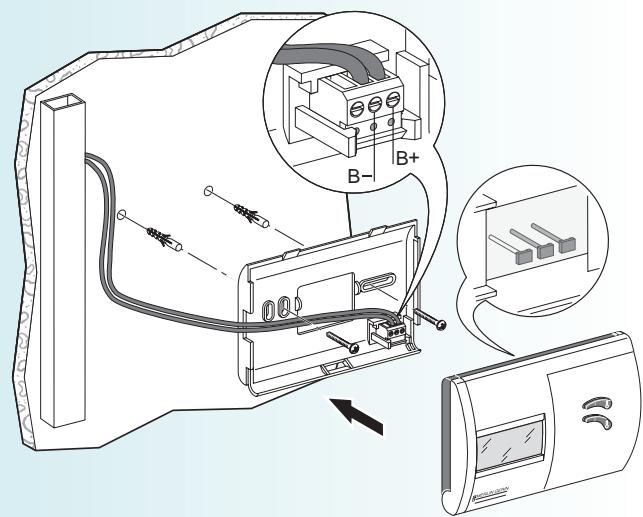

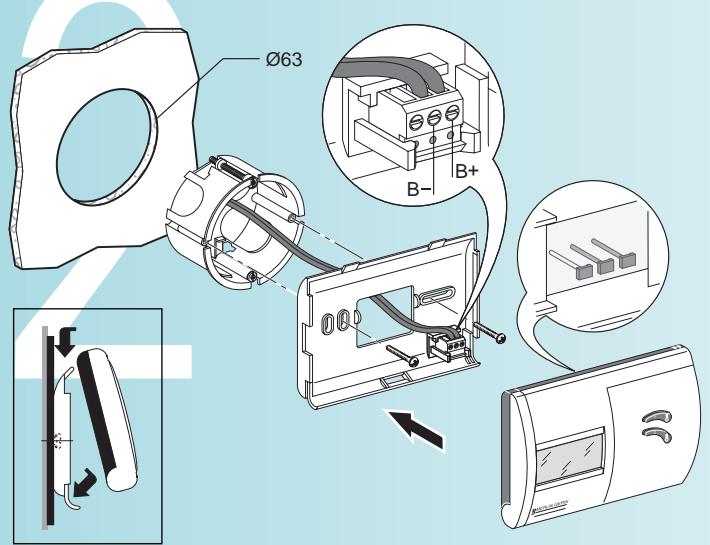

Installez/Fixez votre boîtier en ambiance Montage encastré Comment utiliser votre gestionnaire fil pilote

Heure Jour Période tarifaire bleu, blanc, rouge, HP/HC Zone Indication de fonctionnement : confort / confort-1 / confort-2 / réduit / hors gel / arrêt (pour la zone affichée) 6 Mode de fonctionnement (pour la zone affichée) Auto : fonctionnement automatique selon le programme en mémoire Manu : fonctionnement manuel 7 Périodes "confort" par segment d'1 heure (pour la zone affichée) 8 Touche de validation de l'information clignotante 9 Touche d'entrée dans le menu 10 Touche de visualisation de l'état de la zone 1 et de dérogation (confort / réduit) manuelle 11 Touche de visualisation de l'état de la zone 2 et de dérogation (confort / réduit) manuelle 12 Touches de navigation et de réglage des valeurs MERLIN GERIN

Boîtier en tableau électrique SCHNEIDER ELECTRIC Ce document est à remettre à l'utilisateur

MERLIN GERIN La programmation est hebdomadaire et permet : b un programme différent chaque jour b jusqu'à 3 plages de confort sur 24 heures. Le gestionnaire fil pilote est conforme aux exigences VIVRELEC pour l'obtention des labels. utilisateur f FIP2 Gestionnaire fil pilote 2 zones

Le gestionnaire fil pilote "FIP2", composé d'un boîtier en ambiance et d'un boîtier en tableau permet : b de programmer des appareils de chauffage "fil pilote" (convecteurs, panneaux rayonnants...) sur 2 zones en 6 ordres : confort / confort-1 / confort-2 / réduit / hors gel / arrêt. Il est aussi compatible avec des appareils de chauffage 4 ordres qu'il gère en 4 ordres b de délester le chauffage sur 3 voies b de piloter le contacteur du chauffe-eau en tarif EDF heures creuses b de connaître la puissance consommée sur le circuit chauffage.

Découvrez votre FIP2 MERLIN GERIN

vous permet de naviguer dans le menu et d'accéder aux fonctions suivantes : b réglage du jour puis de l'heure b visualisation de la consommation selon les différentes périodes tarifaires (HP/HC ou base), ainsi que la puissance maximale atteinte par votre chauffage depuis votre dernier effacement. Cette information peut être utile pour envisager un abaissement de votre contrat EDF b passage en mode hors-gel : maintien d'une température minimale de + 8 °C (quand le chauffage est en marche) b passage en mode marche quand le chauffage est en mode arrêt ou hors-gel b passage en mode arrêt : arrêt total du chauffage b programmation du chauffage b programmation tarif Tempo : v ECONOME v SUPER ECO v CONFORT MAR Menu bleu

Modifiez le jour et l'heure

Votre FIP2 est pré-réglé en usine (zone 1 et zone 2) Du lundi au vendredi : mode "confort" de 6 h à 8 h et de 17 h à 23 h. Le samedi et le dimanche : mode "confort" de 8 h à 23 h (mode "réduit" en dehors de ces plages horaires). b Appuyez sur la touche Menu puis plusieurs fois sur la touche

jusqu'à ce que le menu s'arrête sur la fonction "HORS GEL" ou "ARRET" b Appuyez sur la touche OK pour valider le passage dans un de ces modes

Activez les modes "hors gel" et "arrêt"

lorsque votre FIP2 affiche "EFFACER"

b Zone 1 : appuyez sur la touche 1

b Zone 2 : appuyez sur la touche 2

jusqu'à ce que le menu s'arrête sur la fonction "MARCHE" b Appuyez sur la touche OK pour valider le passage dans ce mode Passez en "confort" ou "réduit" manuel

b Appuyez sur la touche Menu puis plusieurs fois sur la touche

23 (h) Nota : régime adopté par votre FIP2 pendant les périodes de confort. b Appuyez sur la touche Menu puis plusieurs fois sur la touche Mardi

. Votre FIP2 affiche "PRG TEMPO". Appuyer alors sur

Lundi période tarifaire bleu bleu blanc blanc Tempo

Exemple : En fonction du type d'économie souhaité, vous avez la possibilité de choisir parmi 3 types de fonctionnement : b ECONOME, CONFORT, SUPER ECO 51111990AA Le principe consiste à programmer l'heure et le jour de début du mode "confort" puis l'heure et le jour de début du mode "réduit", jusqu'à 3 fois par jour.

Gérez les périodes tarifaires Principe de programmation

(h) "SUPER ECO" en appuyant sur la touche avec OK

Commandez son ECS (eau chaude sanitaire)

b Lors de l'installation du compteur électronique, choisir les périodes

eau chaude sanitaire

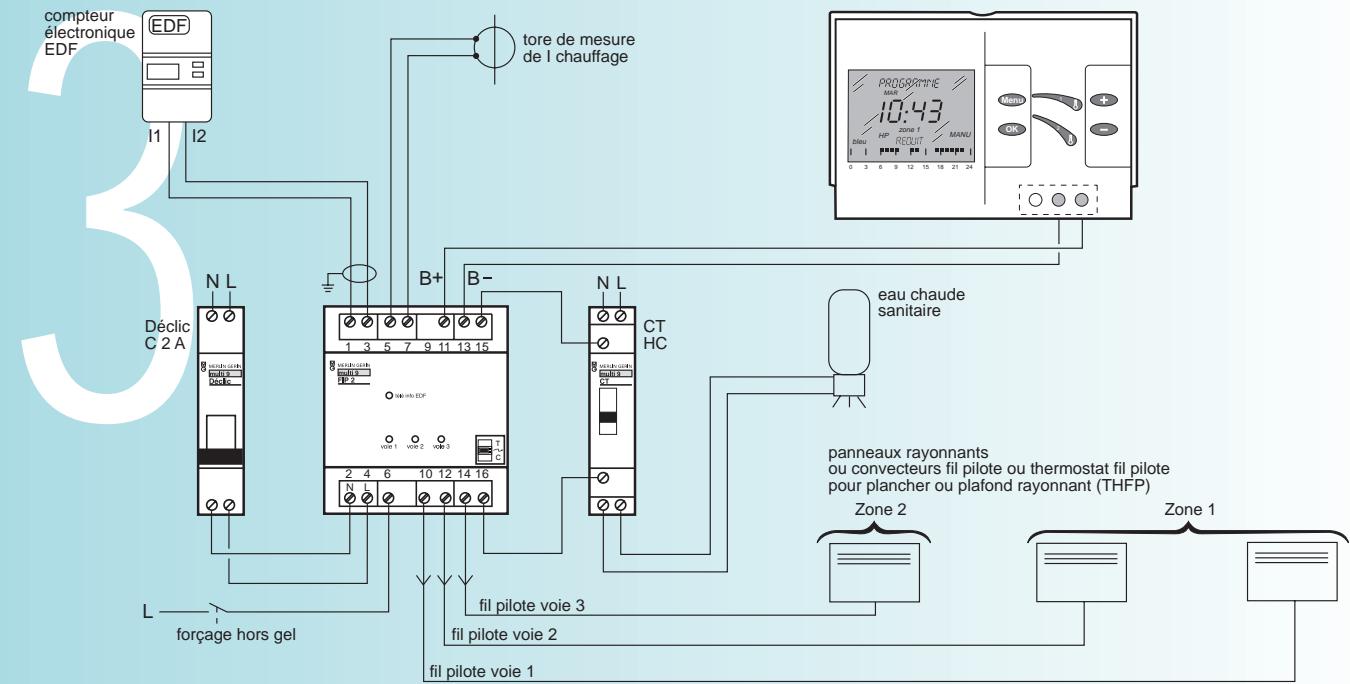

panneaux rayonnants ou convecteurs fil pilote ou thermostat fil pilote pour plancher ou plafond rayonnant (THFP) Zone 2 Zone 1 fil pilote voie 3

forçage hors gel fil pilote voie 2

b En cas de surconsommation (puissance consommée > puissance souscrite), les appareils de chauffage commandés par les sorties 10, 12 et 14 sont arrêtés : v Après 10 secondes, le FIP2 va relester successivement la voie 1 puis la voie 2, puis la voie 3 v Si le relestage d'une voie provoque une nouvelle surcharge, le FIP2 redélestera cette dernière voie pendant 1 minute, puis pendant 8 minutes si la surcharge demeure après cette minute b La mesure de la consommation du chauffage s'effectue par tore extérieur (non polarisé) et s'enregistre par tranches tarifaires (bleu, blanc, rouge, HP/HC) b Une entrée recevant le secteur permet le forçage en hors gel du chauffage (entrée 6). Cet ordre est prioritaire par rapport aux commandes du boîtier en ambiance. Il peut être donné par un interrupteur ou une télécommande téléphonique Caractéristiques b Alimentation : 230 V ± 10 % b Fréquence : 50 Hz b Puissance consommée par le FIP2 : 7 W maxi b Sortie contacteur ECS : 230 VAC. Cette sortie est autoprotégée contre les surintensités (50 mA - 11 VA) b Sortie fil pilote : 50 mA max. (15 appareils de chauffage en parallèle maximum) b Température de fonctionnement : v -5 °C à +40 °C (boîtier d'ambiance) v -5 °C à +55 °C (boîtier en tableau) b Indice de protection : IP40 b Type de câble recommandé pour la liaison avec le boîtier d'ambiance (B+, B-) v si cheminement dédié courant faible - câble SYT1 05 ou 06 - blindage non relié v si cheminement non dédié (cohabitation avec des câbles de puissance) - câble BatiBUS 0,75 mm2 ou à défaut le câble préconisé par EDF pour le téléreport (téléinformation I1, I2) - blindage relié (produit en tableau) à la masse métallique la plus proche ou à défaut au conducteur de protection PE b Longueur de câble vers le boîtier d'ambiance et la téléinformation EDF : 50 m maxi b Dimensions : 96 x 32 x 97 mm (boîtier d'ambiance) b Poids : 200 g (boîtier d'ambiance). En cas de problème Constat Cause Solution b le produit FIP2 ne fonctionne plus : v les appareils de chauffage se mettent en confort v la commande eau chaude sanitaire s'arrête v le gestionnaire en ambiance s'éteint v déclenchement éventuel du disjoncteur de branchement v coupure d'alimentation du FIP2 v vérifier l'alimentation du FIP2 b la led "liaison téléinformation" clignote sur le boîtier en tableau b apparition du message "def bus" sur le boîtier en ambiance b contacteur HC non commandé en heures creuses b la fonction délestage du boîtier en tableau n'est plus assurée b la période tarifaire n'est plus affichée sur le boîtier en ambiance b déclenchement éventuel du disjoncteur de branchement v coupure du bus de téléinformation sur le boîtier en tableau v le compteur électronique n'a pas été paramétré par EDF pour transmettre des informations du type "télé info client" v vérifier les connexions v compteur EDF à mettre en téléinformation b le message "def bus" apparaît sur le boîtier en ambiance b la led "liaison téléinformation" est éteinte sur le boîtier en tableau v la communication entre les 2 boîtiers est bloquée v faire un essai de coupure secteur v si le défaut persiste, contacter l'Assistance Forum de Schneider b le FIP2 en ambiance est éteint b le programme du chauffage est respecté b le délestage et la commande de l'eau chaude sanitaire restent opérationnels v coupure de liaison entre le boîtier en tableau et le boîtier en ambiance v vérifier les connexions v vérifier le bon raccordement des 2 produits b l'affichage de l'heure sur le boîtier en ambiance n'est pas correcte v coupure secteur > 24 heures v paramétrer à nouveau l'heure dans le menu du FIP2 en ambiance

Principe de fonctionnement du boîtier en tableau

En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services.

fonctionnement normal de votre FIP2. A découper suivant pointillés b Appuyez sur la touche Menu jusqu'à retourner à l'affichage de

de commande de l'ECS avec votre conseiller EDF.

b Sélectionnez votre période tarifaire "ECONOME", "CONFORT" ou

Menu zone 1 fil pilote voie 1

v pour remettre à 0 ces valeurs, appuyez sur les touches

, visualisez votre consommation selon les différentes périodes tarifaires (Tempo, HP/HC ou base)

v à l'aide de la touche puis validez avec OK b Sélectionnez le mode "confort" à l'aide des touches puis validez avec OK b Entrez l'heure de début du mode "confort" à l'aide des touches puis validez avec OK b Répétez l'opération pour entrer les minutes b Sélectionnez le jour à l'aide des touches puis validez avec OK b Sélectionnez "enregistr" puis appuyez sur la touche OK pour valider la programmation b Sélectionnez "continuer" pour programmer le mode "réduit" en reprenant la même procédure qu'énoncée précédemment b Terminez par "fin" pour achever la programmation complète de la zone 1 de votre FIP2. b Reprenez l'ensemble de cette procédure pour entrer votre programme de la zone 2 Votre FIP2 vous permet aussi de copier l'heure de début d'un mode sur plusieurs jours avec la fonction "répéter".

pour visualiser vos consommations

b Lorsque "créer" s'affiche sue l'écran, validez avec OK b Sélectionnez zone 1 à l'aide des touches

affiche "CONSO KWH". b Appuyez sur la touche . Votre FIP2

Créez votre programme b Appuyez sur la touche Menu puis sur la touche

tore de mesure de I chauffage

Visualisez votre consommation

3. modifiez les minutes en appuyant sur la touche

validez avec la touche OK

2. modifiez l'heure en appuyant sur la touche

validez avec la touche OK compteur électronique EDF EDF

1. modifiez le jour en appuyant sur la touche

validez avec la touche OK

Appuyer alors sur la touche Accédez à la programmation en appuyant sur Menu puis jusqu'à affichage du mode "programme", validez avec OK . b Vous avez alors 4 possibilités en appuyant sur

v "créer" pour construire le programme et le mémoriser v "vérifier" pour visualiser le programme v "modifier" pour faire évoluer le programme déjà en mémoire v "effacer" pour supprimer une partie ou la totalité du programme en mémoire (le jour et l'heure sont conservés) ou revenir au programme usine

b Appuyez sur la touche Menu . Votre FIP2 affiche "JOUR-HEUR". et faites

Programmez votre FIP2 Raccordez Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : +33 (0)4 76 57 60 60 En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services. 51111990AA

Comment utiliser votre FIP2
