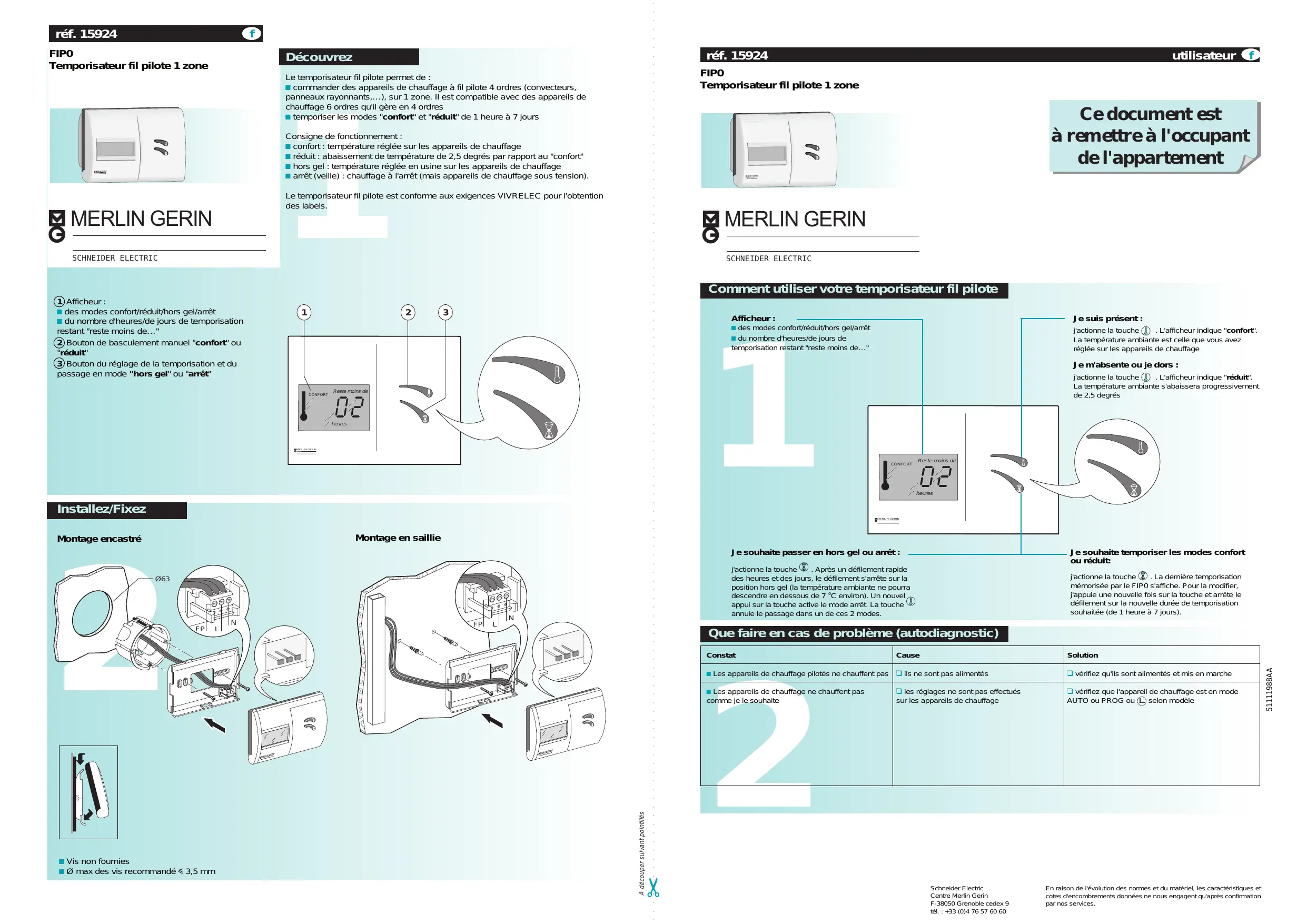

MODE D'EMPLOI FIP0 MERLIN GERIN

FIP0 Temporisateur fil pilote 1 zone

Montage en saillie Montage encastré

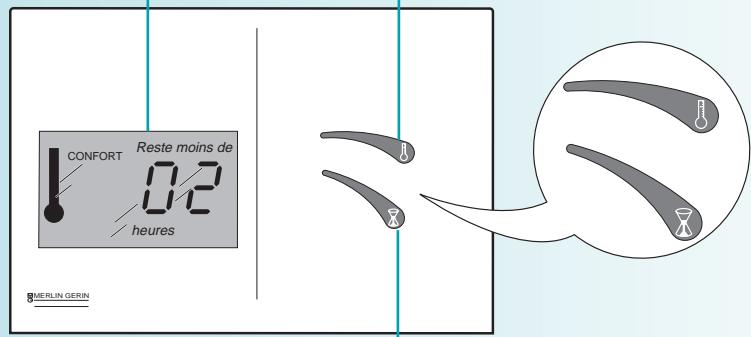

Afficheur : Je suis présent : b des modes confort/réduit/hors gel/arrêt b du nombre d'heures/de jours de temporisation restant "reste moins de…" j'actionne la touche . L'afficheur indique "confort". La température ambiante est celle que vous avez réglée sur les appareils de chauffage

CONFORT Reste moins de heures MERLIN GERIN Je souhaite temporiser les modes confort ou réduit: j'actionne la touche . Après un défilement rapide des heures et des jours, le défilement s'arrête sur la position hors gel (la température ambiante ne pourra descendre en dessous de 7 °C environ). Un nouvel appui sur la touche active le mode arrêt. La touche annule le passage dans un de ces 2 modes. j'actionne la touche . La dernière temporisation mémorisée par le FIP0 s'affiche. Pour la modifier, j'appuie une nouvelle fois sur la touche et arrête le défilement sur la nouvelle durée de temporisation souhaitée (de 1 heure à 7 jours). Que faire en cas de problème (autodiagnostic) Cause Solution b Les appareils de chauffage pilotés ne chauffent pas K ils ne sont pas alimentés K vérifiez qu'ils sont alimentés et mis en marche b Les appareils de chauffage ne chauffent pas comme je le souhaite K vérifiez que l'appareil de chauffage est en mode AUTO ou PROG ou selon modèle K les réglages ne sont pas effectués sur les appareils de chauffage

j'actionne la touche . L'afficheur indique "réduit". La température ambiante s'abaissera progressivement de 2,5 degrés

A découper suivant pointillés Je m'absente ou je dors : Je souhaite passer en hors gel ou arrêt : Constat

Comment utiliser votre temporisateur fil pilote Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : +33 (0)4 76 57 60 60 En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services. 51111988AA

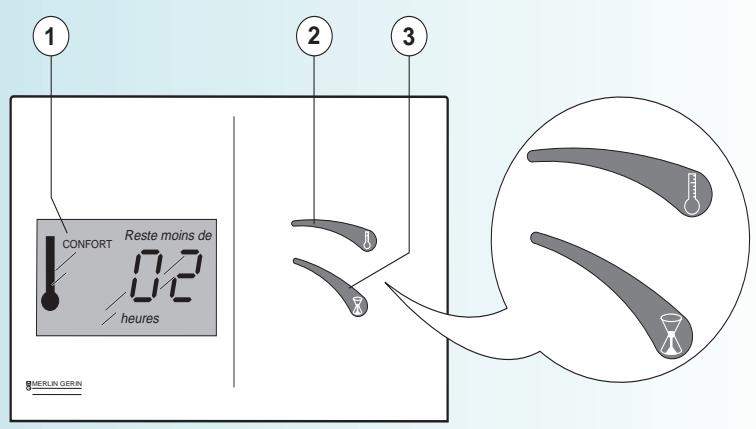

1 Afficheur : b des modes confort/réduit/hors gel/arrêt b du nombre d'heures/de jours de temporisation restant "reste moins de…" 2 Bouton de basculement manuel "confort" ou "réduit" 3 Bouton du réglage de la temporisation et du passage en mode "hors gel" ou "arrêt"

MERLIN GERIN Ce document est à remettre à l'occupant de l'appartement

Le temporisateur fil pilote est conforme aux exigences VIVRELEC pour l'obtention des labels. b Vis non fournies b Ø max des vis recommandé y 3,5 mm

FIP0 Temporisateur fil pilote 1 zone

Consigne de fonctionnement : b confort : température réglée sur les appareils de chauffage b réduit : abaissement de température de 2,5 degrés par rapport au "confort" b hors gel : température réglée en usine sur les appareils de chauffage b arrêt (veille) : chauffage à l'arrêt (mais appareils de chauffage sous tension).

Le temporisateur fil pilote permet de : b commander des appareils de chauffage à fil pilote 4 ordres (convecteurs, panneaux rayonnants,…), sur 1 zone. Il est compatible avec des appareils de chauffage 6 ordres qu'il gère en 4 ordres b temporiser les modes "confort" et "réduit" de 1 heure à 7 jours

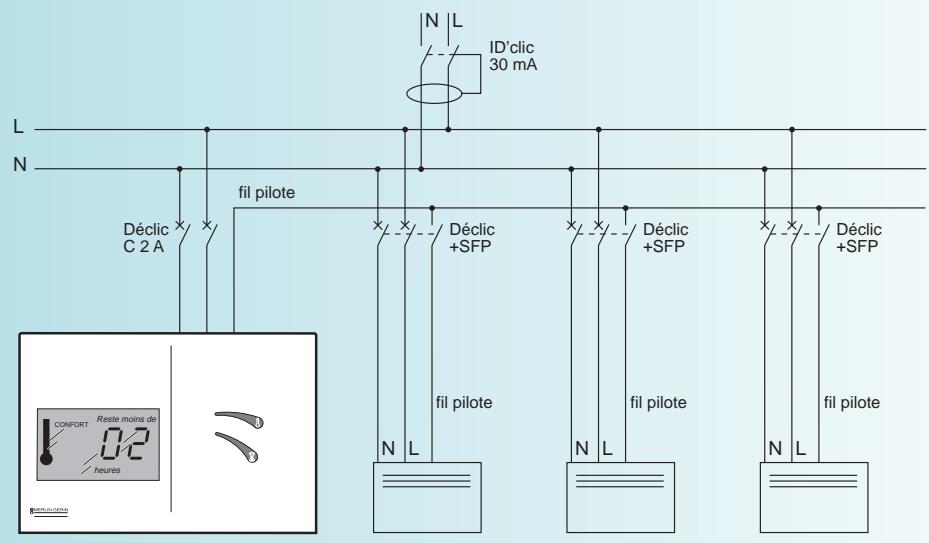

fil pilote Déclic C2A CONFORT Déclic +SFP Déclic +SFP Déclic +SFP fil pilote fil pilote fil pilote Reste moins de N L N L N L heures Caractéristiques b Alimentation : 230 V ± 10 % b Fréquence : 50 Hz b Puissance consommée par le FIP0 : 2 VA b Sortie fil pilote : 50 mA max (15 appareils de chauffage en parallèle maximum) b Capacité des bornes : 1,5 mm2 b Température de fonctionnement : -5 °C à 40 °C b Dimensions : 96 x 32 x 97 mm b Poids : 200 g b Indice de protection : IP 40. En cas de problème b coupure secteur : K le FIP0 reprend l'état dans lequel il était avant la coupure K lorsque la temporisation est activée, le temps restant est mémorisé toutes les 15 minutes K au retour secteur, cette valeur est reprise sans déduction de la durée de la coupure Constat Cause Solution b Les appareils de chauffage pilotés ne chauffent pas K ils ne sont pas alimentés K vérifiez qu'ils sont alimentés et mis en marche b Les appareils de chauffage ne chauffent pas comme je le souhaite K le fil pilote n'est pas branché K branchez le fil pilote venant du FIP0 à tous les appareils de chauffage K les modes ne sont pas corrects sur le FIP0 K appuyer sur le bouton pour mettre le chauffage en mode "confort", "réduit" K les réglages ne sont pas effectués sur les appareils de chauffage K régler la température des appareils de chauffage K le FIP0 n'est pas alimenté K branchez et alimentez le FIP0 K les appareils de chauffage ne sont pas commandables

K changez vos appareils de chauffage pour des 4 ou 6 ordres

A découper suivant pointillés

Schneider Electric Centre Merlin Gerin F-38050 Grenoble cedex 9 tél. : +33 (0)4 76 57 60 60 En raison de l'évolution des normes et du matériel, les caractéristiques et cotes d'encombrements données ne nous engagent qu'après confirmation par nos services. 51111988AA
