Retrouvez gratuitement la notice de l'appareil TH MERLIN GERIN au format PDF.
| Type d'appareil | Thermostat |
| Fonction principale | Contrôle du chauffage domestique |
| Plage de température | Entre 5 et 30 °C |
| Type de commande | Molette de réglage |
| Installation | Montage mural |
| Fixation | Vis et chevilles |
| Boîtier | Boîtier en plastique |
| Dimensions approximatives | 70 x 70 x 30 mm |
| Distance recommandée du sol | 1,5 m |
| Type de connexion | Fils électriques (max 10 A) |
| Norme de sécurité | Classe 2 |
| Protection | Respect des règles de montage pour protection classe 2 |
| Utilisation | Commande manuelle du chauffage |
| Indicateur de position | Repères sur la molette |
| Accessoires fournis | Vis, chevilles, bouton de réglage |
| Type de montage | Fixation murale avec vis |
FOIRE AUX QUESTIONS - TH MERLIN GERIN
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice TH - MERLIN GERIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TH de la marque MERLIN GERIN.

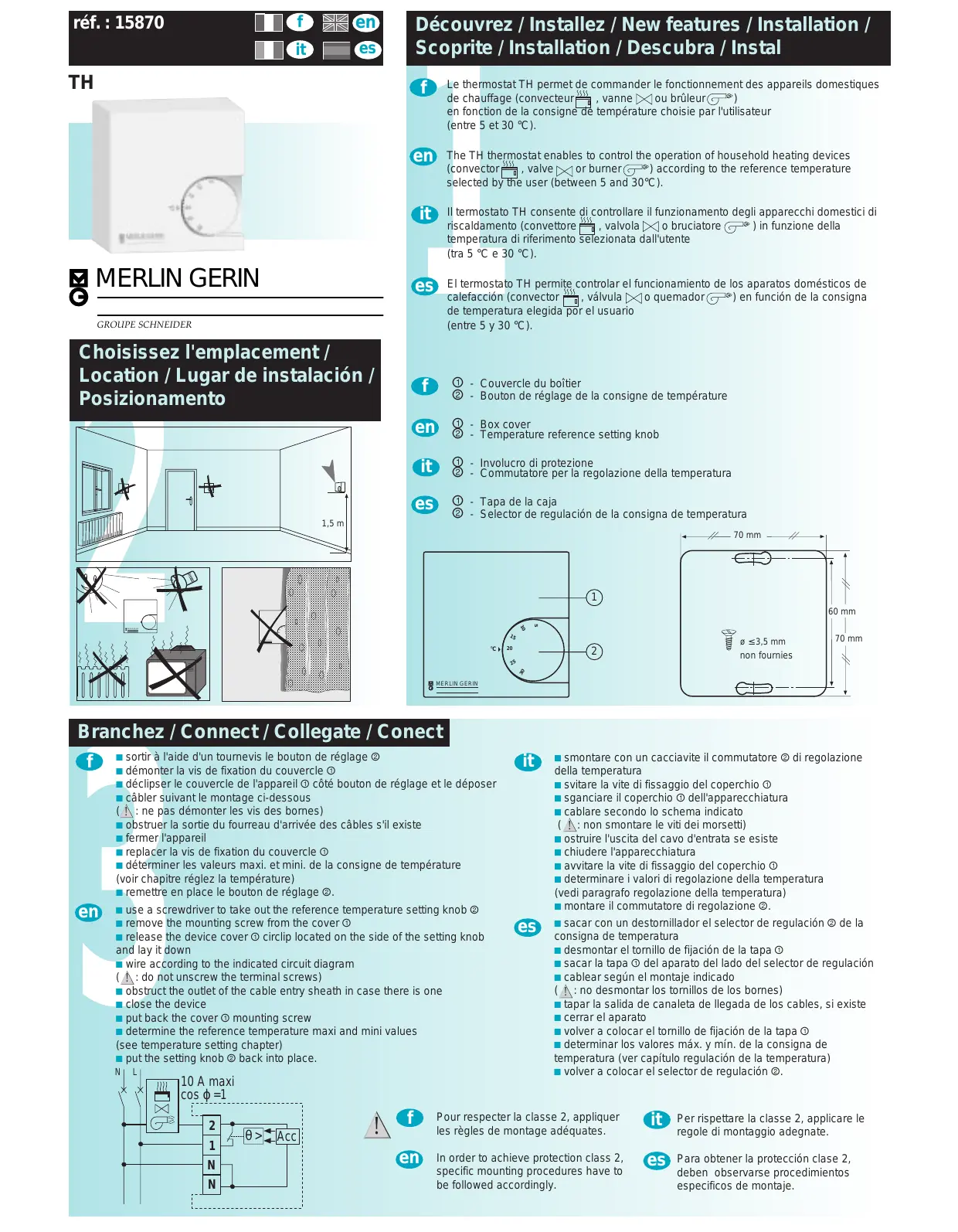

MODE D'EMPLOI TH MERLIN GERIN
Le thermostat TH permet de commander le fonctionnement des appareils domestiques de chauffage (convecteur , vanne ou brûleur en fonction de la consigne de température choisie par l'utilisateur (entre 5 et 30 °C).
- Couvercle du boîtier - Bouton de réglage de la consigne de température - Box cover - Temperature reference setting knob
c sortir à l'aide d'un tournevis le bouton de réglage 2 c démonter la vis de fixation du couvercle 1 c déclipser le couvercle de l'appareil 1 côté bouton de réglage et le déposer c câbler suivant le montage ci-dessous ( ! : ne pas démonter les vis des bornes) c obstruer la sortie du fourreau d'arrivée des câbles s'il existe c fermer l'appareil c replacer la vis de fixation du couvercle 1 c déterminer les valeurs maxi. et mini. de la consigne de température (voir chapitre réglez la température) c remettre en place le bouton de réglage 2. c use a screwdriver to take out the reference temperature setting knob 2 c remove the mounting screw from the cover 1 c release the device cover 1 circlip located on the side of the setting knob and lay it down c wire according to the indicated circuit diagram ( ! : do not unscrew the terminal screws) c obstruct the outlet of the cable entry sheath in case there is one c close the device c put back the cover 1 mounting screw c determine the reference temperature maxi and mini values (see temperature setting chapter) c put the setting knob 2 back into place.
Pour respecter la classe 2, appliquer les règles de montage adéquates.
Régler la température Le réglage de la consigne de température est effectué par l'intermédiaire du bouton 2 situé en façade et autorise des valeurs comprises entre 5 °C et 30 °C. Limiter la plage de réglage La plage de réglage de la température peut être réduite de la façon suivante (ex. : 10 °C à 23 °C) : c extraire avec un tournevis le bouton de réglage 2 de la consigne de température c à l'envers du bouton se trouvent deux index : v tourner l'index cranté BLEU dans le sens des aiguilles d'une montre pour indiquer le seuil mini 30°C de consigne autorisée (ex. : 10 °C) v tourner l'index cranté ROUGE dans le sens inverse des aiguilles d'une montre pour indiquer le seuil maxi. de consigne autorisée (ex. : 23 °C) c remettre en place le bouton de réglage 2 de la consigne de température. 5°C x min
