FIP CLIC - Thermostat de chauffage MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil FIP CLIC MERLIN GERIN au format PDF.
| Type d'appareil | Thermostat programmable |
| Nombre de zones | 2 zones |
| Gestion fil pilote | 3 voies |
| Alimentation | Boîtier en tableau électrique |
| Programmation | Hebdomadaire et journalière |
| Modes de fonctionnement | Confort, Confort-1, Confort-2, Réduit, Hors gel, Arrêt |
| Affichage | Écran LCD avec heure et état des zones |
| Touches de contrôle | 6 touches sur boîtier en ambiance |
| Installation | Encastrée ou en saillie |
| Compatibilité | Appareils de chauffage fil pilote 6 ordres |
| Fonction délestage | Oui, avec voyant témoin |
| Alimentation contacteur | 230 V |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Température ambiante de fonctionnement | Non précisé |
| Garantie | Non précisé |
| Normes | Conforme aux exigences et label Promotelec Habitat |
| Accessoires fournis | Non précisé (vis non fournies) |
FOIRE AUX QUESTIONS - FIP CLIC MERLIN GERIN
Questions des utilisateurs sur FIP CLIC MERLIN GERIN
Lorsque les voies 1, 2 et 3 de votre appareil MERLIN GERIN FIP CLIC sont éteintes, cela peut indiquer plusieurs situations :
1. Absence de consommation détectée
Les voies peuvent rester éteintes si aucun appareil ou circuit connecté à ces voies ne consomme d'électricité. Cela est normal si ces circuits ne sont pas en fonctionnement.
2. Problème de connexion ou câblage
- Vérifiez que les câbles et connexions des voies 1, 2 et 3 sont bien branchés et en bon état.
- Un câble débranché ou endommagé peut empêcher la détection et entraîner l'extinction des voies.
3. Configuration de l'appareil
Assurez-vous que votre MERLIN GERIN FIP CLIC est correctement configuré pour surveiller ces voies. Certaines voies peuvent nécessiter une activation ou une configuration spécifique dans les paramètres de l'appareil.
4. Dysfonctionnement ou erreur interne
Un problème technique ou une erreur interne de l'appareil peut aussi provoquer l'extinction des voies. Dans ce cas, un redémarrage de l'appareil ou une vérification plus approfondie peut être nécessaire.
Que faire ?
- Vérifiez les branchements et l'état des câbles des voies concernées.
- Contrôlez la configuration de votre appareil pour vous assurer que les voies 1, 2 et 3 sont activées.
- Redémarrez l'appareil pour voir si le problème persiste.
- Si le problème continue, il peut être utile de contacter un professionnel pour un diagnostic plus approfondi.
Le voyant Téléinfo EDF sur votre appareil MERLIN GERIN FIP CLIC indique l'état de la réception des informations envoyées par votre compteur électrique via le système de téléinformation d'EDF.
Signification des états du voyant Téléinfo :
- Voyant allumé en continu : L'appareil reçoit correctement les données de téléinformation. La communication avec le compteur est active et stable.
- Voyant clignotant : Des données sont en cours de réception ou de traitement. Cela signifie que la communication est en cours mais pas forcément stable.
- Voyant éteint : L'appareil ne reçoit pas de données. Cela peut indiquer que la téléinformation n'est pas activée sur le compteur, que les connexions sont défectueuses ou que l'appareil ne communique pas correctement avec le compteur.
Que faire en cas de problème avec le voyant Téléinfo ?
- Vérifiez les connexions entre votre appareil MERLIN GERIN FIP CLIC et le compteur électrique.
- Assurez-vous que la fonction téléinformation est bien activée sur votre compteur EDF.
- Si le problème persiste, il peut être nécessaire de contacter un professionnel ou votre fournisseur d'électricité pour vérifier la configuration et le bon fonctionnement du système.
Les radiateurs équipés du système MERLIN GERIN FIP CLIC disposent d'une fonction appelée « mode fenêtre ouverte » qui vise à optimiser la consommation d'énergie et le confort.
Fonctionnement du mode fenêtre ouverte
- Détection d'une chute rapide de température : Le système détecte une baisse soudaine de la température ambiante, souvent causée par l'ouverture d'une fenêtre.
- Réduction automatique du chauffage : En réponse, le radiateur réduit ou coupe temporairement son chauffage pour éviter de chauffer inutilement l'air froid entrant.
- Économie d'énergie : Cette fonctionnalité permet de limiter les pertes d'énergie en empêchant le radiateur de fonctionner à plein régime lorsque la pièce est ventilée.
- Retour automatique au mode normal : Une fois la fenêtre refermée et la température stabilisée, le radiateur reprend son fonctionnement habituel pour maintenir le confort thermique.
Cette fonction améliore donc l'efficacité énergétique tout en assurant un confort optimal dans la pièce chauffée.
Pour programmer les programmes de chauffe sur un thermostat MERLIN GERIN FIP CLIC, suivez les étapes suivantes :
1. Accéder au menu de programmation
Allumez votre thermostat et entrez dans le menu principal. Utilisez les boutons de navigation pour trouver l'option dédiée à la programmation des horaires ou des programmes de chauffe.
2. Choisir le mode de chauffe
Sélectionnez le mode de chauffe que vous souhaitez configurer, par exemple Confort, Éco ou Arrêt. Ces modes correspondent aux différentes températures ou états de fonctionnement.
3. Définir les plages horaires
- Pour chaque jour de la semaine, définissez les plages horaires pendant lesquelles le chauffage doit être actif.
- Indiquez l'heure de début et de fin pour chaque période de chauffe.
- Vous pouvez généralement programmer plusieurs plages horaires par jour selon vos besoins.
4. Copier les réglages (optionnel)
Si vos horaires sont similaires sur plusieurs jours, vérifiez si le thermostat permet de copier les réglages d’un jour à un autre pour gagner du temps.
5. Enregistrer et valider la programmation
Une fois toutes les plages horaires définies, confirmez les réglages pour que la programmation soit enregistrée dans la mémoire de l’appareil.
6. Vérifier le fonctionnement
Surveillez le thermostat pendant les premiers jours pour vous assurer que les programmes de chauffe s’activent et se désactivent aux horaires définis.
Cette programmation vous permet d’optimiser votre consommation d’énergie en adaptant le chauffage à vos besoins quotidiens.
L'affichage "DEF BUS" sur l'écran de votre appareil MERLIN GERIN FIP CLIC indique un défaut de communication sur le bus de données. Cela signifie que le système rencontre une difficulté à établir ou maintenir une connexion correcte entre les différents modules ou dispositifs connectés au bus.
Causes possibles du message "DEF BUS"
- Connexion défectueuse ou câble mal branché
- Fils endommagés ou usés
- Paramètres de configuration du bus incorrects ou incompatibles
- Un autre appareil connecté au bus est en panne ou provoque une interférence
Étapes pour résoudre le problème
- Vérifiez les connexions : Assurez-vous que tous les câbles du bus sont bien branchés et en bon état, sans coupure ni usure apparente.
- Redémarrez l'appareil : Éteignez puis rallumez le MERLIN GERIN FIP CLIC pour réinitialiser la communication.
- Contrôlez les paramètres : Vérifiez que la configuration du bus correspond bien aux spécifications et aux autres équipements connectés.
- Inspectez les autres dispositifs : Si plusieurs appareils sont reliés au même bus, testez leur fonctionnement pour identifier un éventuel module défectueux.
Si après ces vérifications le message "DEF BUS" persiste, il est recommandé de faire appel à un technicien qualifié pour un diagnostic approfondi et une réparation adaptée.
Pour définir la température par zone sur un appareil MERLIN GERIN FIP CLIC, suivez les étapes ci-dessous :
Étapes pour configurer la température par zone
- Accéder au menu principal : Allumez l'appareil et utilisez les boutons de navigation pour accéder au menu principal.
- Sélectionner la gestion des zones : Dans le menu, recherchez une option nommée « Zones », « Réglages de zone » ou similaire, qui permet de gérer les différentes zones de chauffage.
- Choisir la zone à configurer : Sélectionnez la zone pour laquelle vous souhaitez définir la température.
- Définir la température : Utilisez les commandes (boutons ou clavier) pour régler la température souhaitée pour cette zone.
- Valider les réglages : Confirmez et sauvegardez les modifications en sélectionnant « OK », « Valider » ou l'équivalent.
- Répéter pour les autres zones : Si nécessaire, répétez ces opérations pour chaque zone à configurer.
Cette procédure vous permet d'ajuster précisément la température selon les besoins spécifiques de chaque zone, optimisant ainsi le confort et la gestion énergétique.
Téléchargez la notice de votre Thermostat de chauffage au format PDF gratuitement ! Retrouvez votre notice FIP CLIC - MERLIN GERIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FIP CLIC de la marque MERLIN GERIN.
MODE D'EMPLOI FIP CLIC MERLIN GERIN

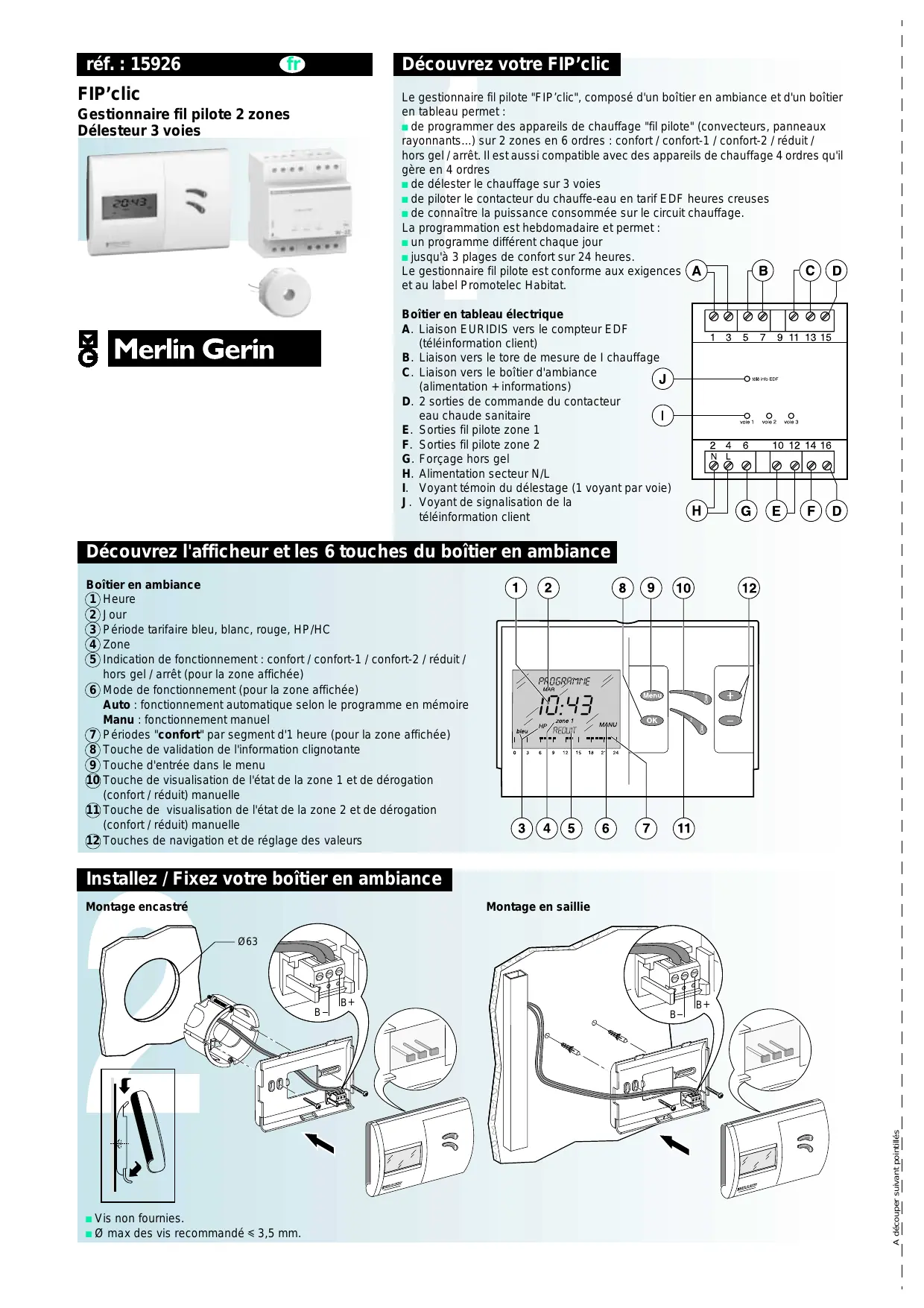

Découvrez votre FIP’clic FIP’clic Le gestionnaire fil pilote "FIP’clic", composé d'un boîtier en ambiance et d'un boîtier en tableau permet : b de programmer des appareils de chauffage "fil pilote" (convecteurs, panneaux rayonnants...) sur 2 zones en 6 ordres : confort / confort-1 / confort-2 / réduit / hors gel / arrêt. Il est aussi compatible avec des appareils de chauffage 4 ordres qu'il gère en 4 ordres b de délester le chauffage sur 3 voies b de piloter le contacteur du chauffe-eau en tarif EDF heures creuses b de connaître la puissance consommée sur le circuit chauffage. La programmation est hebdomadaire et permet : b un programme différent chaque jour b jusqu'à 3 plages de confort sur 24 heures. Le gestionnaire fil pilote est conforme aux exigences et au label Promotelec Habitat. Gestionnaire fil pilote 2 zones Délesteur 3 voies Boîtier en tableau électrique A. Liaison EURIDIS vers le compteur EDF (téléinformation client) B. Liaison vers le tore de mesure de I chauffage C. Liaison vers le boîtier d'ambiance (alimentation + informations) D. 2 sorties de commande du contacteur eau chaude sanitaire E. Sorties fil pilote zone 1 F. Sorties fil pilote zone 2 G. Forçage hors gel H. Alimentation secteur N/L

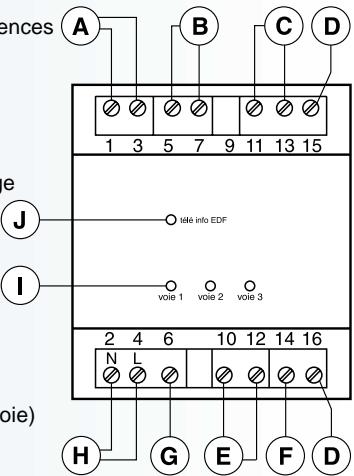

I. Voyant témoin du délestage (1 voyant par voie)

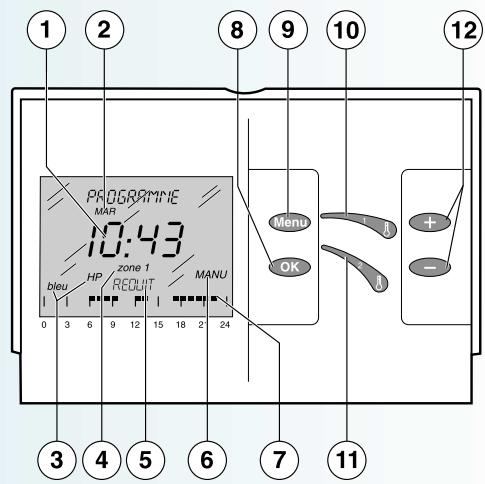

J. Voyant de signalisation de la téléinformation client Découvrez l'afficheur et les 6 touches du boîtier en ambiance Boîtier en ambiance 1 Heure 2 Jour 3 Période tarifaire bleu, blanc, rouge, HP/HC 4 Zone 5 Indication de fonctionnement : confort / confort-1 / confort-2 / réduit / hors gel / arrêt (pour la zone affichée) 6 Mode de fonctionnement (pour la zone affichée) Auto : fonctionnement automatique selon le programme en mémoire Manu : fonctionnement manuel 7 Périodes "confort" par segment d'1 heure (pour la zone affichée) 8 Touche de validation de l'information clignotante 9 Touche d'entrée dans le menu 10 Touche de visualisation de l'état de la zone 1 et de dérogation (confort / réduit) manuelle 11 Touche de visualisation de l'état de la zone 2 et de dérogation (confort / réduit) manuelle 12 Touches de navigation et de réglage des valeurs Installez / Fixez votre boîtier en ambiance Montage encastré Montage en saillie Ø63
A découper suivant pointillés
Raccordez Principe de fonctionnement du boîtier en tableau b En cas de surconsommation (puissance consommée > puissance souscrite), les appareils de chauffage commandés par les sorties 10, 12 et 14 sont arrêtés : v après 10 secondes, le FIP’clic va relester successivement la voie 1 puis la voie 2, puis la voie 3 v si le relestage d'une voie provoque une nouvelle surcharge, le FIP’clic redélestera cette dernière voie pendant 1 minute, puis pendant 8 minutes si la surcharge demeure après cette minute. b La mesure de la consommation du chauffage s'effectue par tore extérieur (non polarisé) et s'enregistre par tranches tarifaires (bleu, blanc, rouge, HP/HC). b Une entrée recevant le secteur permet le forçage en hors gel du chauffage (entrée 6). Cet ordre est prioritaire par rapport aux commandes du boîtier en ambiance. Il peut être donné par un interrupteur ou une télécommande téléphonique. Caractéristiques b Alimentation : 230 V ± 10 %. b Fréquence : 50 Hz. b Puissance consommée par le FIP’clic : 7 W maxi. b Sortie contacteur ECS : 230 V AC. Cette sortie est autoprotégée contre les surintensités (50 mA - 11 VA). b Sortie fil pilote : 50 mA max. (15 appareils de chauffage en parallèle maximum). b Température de fonctionnement : v -5 °C à +40 °C (boîtier d'ambiance) v -5 °C à +55 °C (boîtier en tableau). b Indice de protection : IP40. b Type de câble recommandé pour la liaison avec le boîtier d'ambiance (B+, B-) : v si cheminement dédié courant faible : - câble SYT1 05 ou 06 - blindage non relié v si cheminement non dédié (cohabitation avec des câbles de puissance) : - câble Batibus 0,75 mm2 ou à défaut le câble préconisé par EDF pour le téléreport (téléinformation I1, I2) - blindage relié (produit en tableau) à la masse métallique la plus proche ou à défaut au conducteur de protection PE. b Longueur de câble vers le boîtier d'ambiance et la téléinformation EDF : 50 m maxi. b Dimensions : 96 x 32 x 97 mm (boîtier d'ambiance). b Poids : 200 g (boîtier d'ambiance). b Le FIP’clic en ambiance est éteint b Le programme du chauffage est respecté b Le délestage et la commande de l'eau chaude sanitaire restent opérationnels b L'affichage de l'heure sur le boîtier en ambiance n'est pas correct Schneider Electric Industries SAS 89 boulevard Franklin Roosevelt F-92500 Rueil Malmaison (France) tel : +33 (0)1 41 29 85 00 http://www.schneider-electric.com Cause v coupure d'alimentation du FIP’clic Solution v vérifier l'alimentation du FIP’clic v coupure du bus de téléinformation sur le boîtier en tableau v le compteur électronique n'a pas été paramétré par EDF pour transmettre des informations du type "télé info client" v vérifier les connexions v compteur EDF à mettre en téléinformation v la communication entre les 2 boîtiers est bloquée v faire un essai de coupure secteur v si le défaut persiste, contacter l'Assistance Forum de Schneider Electric v vérifier les connexions v vérifier le bon raccordement des 2 produits v coupure de liaison entre le boîtier en tableau et le boîtier en ambiance v coupure secteur > 24 heures v paramétrer à nouveau l'heure dans le menu du FIP’clic en ambiance Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d’installation en vigueur. En raison de l’évolution des normes et du matériel, les caractéristiques et cotes d’encombrement données ne nous engagent qu’après confirmation par nos services. Réalisation : HeadLines 04 76 18 04 11 Constat b Le produit FIP’clic ne fonctionne plus : v les appareils de chauffage se mettent en confort v la commande eau chaude sanitaire s'arrête v le gestionnaire en ambiance s'éteint v déclenchement éventuel du disjoncteur de branchement b La led "liaison téléinformation" clignote sur le boîtier en tableau b Apparition du message "def bus" sur le boîtier en ambiance b Contacteur HC non commandé en heures creuses b La fonction délestage du boîtier en tableau n'est plus assurée b La période tarifaire n'est plus affichée sur le boîtier en ambiance b Déclenchement éventuel du disjoncteur de branchement b Le message "def bus" apparaît sur le boîtier en ambiance b La led "liaison téléinformation" est éteinte sur le boîtier en tableau GHE11104AA En cas de problème réf. : 15926
FIP’clic Gestionnaire fil pilote 2 zones Comment utiliser votre gestionnaire fil pilote Boîtier en ambiance 1 Heure 2 Jour 3 Période tarifaire bleu, blanc, rouge, HP/HC 4 Zone 5 Indication de fonctionnement : confort / confort-1 / confort-2 / réduit / hors gel / arrêt (pour la zone affichée) 6 Mode de fonctionnement (pour la zone affichée) Auto : fonctionnement automatique selon le programme en mémoire Manu : fonctionnement manuel 7 Périodes "confort" par segment d'1 heure (pour la zone affichée) 8 Touche de validation de l'information clignotante 9 Touche d'entrée dans le menu 10 Touche de visualisation de l'état de la zone 1 et de dérogation (confort / réduit) manuelle 11 Touche de visualisation de l'état de la zone 2 et de dérogation (confort / réduit) manuelle 12 Touches de navigation et de réglage des valeurs Utilisez les fonctions de votre boîtier d'ambiance Abaissez le capot et appuyer sur la touche . Une pression sur les touches vous permet de naviguer dans le menu et d'accéder aux fonctions suivantes : b réglage du jour puis de l'heure b visualisation de la consommation selon les différentes périodes tarifaires (HP/HC ou base), ainsi que la puissance maximale atteinte par votre chauffage depuis votre dernier effacement. Cette information peut être utile pour envisager un abaissement de votre contrat EDF b passage en mode hors-gel : maintien d'une température minimale de +8 °C (quand le chauffage est en marche) b passage en mode marche quand le chauffage est en mode arrêt ou hors-gel. b passage en mode arrêt : arrêt total du chauffage b programmation du chauffage b programmation tarif Tempo : v ECONOME v SUPER ECO v CONFORT. Ce document est à remettre à l’utilisateur Comment utiliser votre FIP’clic Modifiez le jour et l'heure Programmez votre FIP’clic b Appuyez sur la touche . Votre FIP’clic affiche "JOUR-HEUR". Appuyer alors sur la touche
1. modifiez le jour en appuyant sur la touche
validez avec la touche
2. modifiez l'heure en appuyant sur la touche
validez avec la touche
3. modifiez les minutes en appuyant sur la touche
validez avec la touche
b Accédez à la programmation en appuyant sur Visualisez votre consommation Votre FIP’clic est pré-réglé en usine (zone 1 et zone 2) Du lundi au vendredi : mode "confort" de 6 h à 8 h et de 17 h à 23 h. Le samedi et le dimanche : mode "confort" de 8 h à 23 h (mode "réduit" en dehors de ces plages horaires). b Appuyez sur la touche puis sur la touche . Votre FIP’clic affiche "CONSO KWH". b Appuyez sur la touche pour visualiser vos consommations : v à l'aide de la touche , visualisez votre consommation selon les différentes périodes tarifaires (Tempo, HP/HC ou base) v pour remettre à 0 ces valeurs, appuyez sur les touches et faites lorsque votre FIP’clic affiche "EFFACER". Activez les modes "hors gel" et "arrêt" b Appuyez sur la touche puis plusieurs fois sur la touche jusqu'à ce que le menu s'arrête sur la fonction "HORS GEL" ou "ARRET". b Appuyez sur la touche pour valider le passage dans un de ces modes. Activez le mode "marche" b Appuyez sur la touche puis plusieurs fois sur la touche jusqu'à ce que le menu s'arrête sur la fonction "MARCHE". b Appuyez sur la touche pour valider le passage dans ce mode. Principe de programmation puis jusqu'à affichage du mode "programme", validez avec b Vous avez alors 4 possibilités en appuyant sur
v "créer" pour construire le programme et le mémoriser v "vérifier" pour visualiser le programme v "modifier" pour faire évoluer le programme déjà en mémoire v "effacer" pour supprimer une partie ou la totalité du programme en mémoire (le jour et l'heure sont conservés) ou revenir au programme usine. Créez votre programme b Lorsque "créer" s'affiche sur l'écran, validez avec b Sélectionnez zone 1 à l'aide des touches
puis validez avec b Sélectionnez le mode "confort" à l'aide des touches puis validez avec b Entrez l'heure de début du mode "confort" à l'aide des touches puis validez avec b Répétez l'opération pour entrer les minutes. b Sélectionnez le jour à l'aide des touches puis validez avec b Sélectionnez "enregistr" puis appuyez sur la touche pour valider la programmation. b Sélectionnez "continuer" pour programmer le mode "réduit" en reprenant la même procédure qu'énoncée précédemment. b Terminez par "fin" pour achever la programmation complète de la zone 1 de votre FIP’clic. b Reprenez l'ensemble de cette procédure pour entrer votre programme de la zone 2. Votre FIP’clic vous permet aussi de copier l'heure de début d'un mode sur plusieurs jours avec la fonction "répéter". Passez en "confort" ou "réduit" manuel" Le principe consiste à programmer l'heure et le jour de début du mode "confort" puis l'heure et le jour de début du mode "réduit", jusqu'à 3 fois par jour. b Zone 1 : appuyez sur la touche b Zone 2 : appuyez sur la touche
Exemple : Gérez les périodes tarifaires Lundi
23 (h) En fonction du type d'économie souhaité, vous avez la possibilité de choisir parmi 3 types de fonctionnement : b ECONOME, CONFORT, SUPER ECO. Mardi
C : mode "confort" R : mode "réduit"
-2 °C -2 °C -2 °C Nota : régime adopté par votre FIP’clic pendant les périodes de confort. b Appuyez sur la touche puis plusieurs fois sur la touche Votre FIP’clic affiche "PRG TEMPO". Appuyer alors sur b Sélectionnez votre période tarifaire "ECONOME", "CONFORT" ou "SUPER ECO" en appuyant sur la touche et validez avec
Si vous êtes perdu b Appuyez sur la touche jusqu'à retourner à l'affichage de fonctionnement normal de votre FIP’clic. Schneider Electric Industries SAS 89 boulevard Franklin Roosevelt F-92500 Rueil Malmaison (France) tel : +33 (0)1 41 29 85 00 http://www.schneider-electric.com Ce produit doit être installé, raccordé et utilisé en respectant les normes et/ou les règlements d’installation en vigueur. En raison de l’évolution des normes et du matériel, les caractéristiques et cotes d’encombrement données ne nous engagent qu’après confirmation par nos services. A découper suivant pointillés b Lors de l'installation du compteur électronique, choisir les périodes de commande de l'ECS avec votre conseiller EDF. Réalisation : HeadLines 04 76 18 04 11 Commandez son ECS (eau chaude sanitaire)
