CDS TRI - Disjoncteur de distribution MERLIN GERIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur de protection
Caractéristiques techniques principales	Disjoncteur à courant différentiel résiduel (CDR) avec protection contre les surcharges et les courts-circuits
Alimentation électrique	230/400 V AC
Dimensions approximatives	Largeur : 18 mm par module
Poids	Environ 0,5 kg
Compatibilités	Compatible avec les installations électriques domestiques et industrielles
Tension	400 V
Puissance	Jusqu'à 63 A selon le modèle
Fonctions principales	Protection contre les surcharges, les courts-circuits et les fuites de courant
Entretien et nettoyage	Vérification régulière des connexions et nettoyage des contacts si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour maintenance
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales utiles	Vérifier la compatibilité avec le tableau électrique avant l'achat

FOIRE AUX QUESTIONS - CDS TRI MERLIN GERIN

Qu'est-ce que le MERLIN GERIN CDS TRI ?

Le MERLIN GERIN CDS TRI est un disjoncteur triphasé conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits.

Comment réinitialiser le disjoncteur MERLIN GERIN CDS TRI après une coupure ?

Pour réinitialiser le disjoncteur, localisez le levier de commande sur l'appareil et placez-le en position 'ON' après avoir résolu la cause de la coupure.

Que faire si le disjoncteur MERLIN GERIN CDS TRI se déclenche fréquemment ?

Si le disjoncteur se déclenche fréquemment, vérifiez s'il y a des surcharges sur le circuit ou des courts-circuits. Si le problème persiste, consultez un électricien qualifié.

Quels sont les paramètres de réglage du MERLIN GERIN CDS TRI ?

Les paramètres de réglage incluent le courant nominal, le type de protection, et le temps de déclenchement. Référez-vous au manuel d'utilisation pour des instructions spécifiques.

Le disjoncteur MERLIN GERIN CDS TRI peut-il être installé à l'extérieur ?

Le MERLIN GERIN CDS TRI est conçu pour une installation intérieure. Pour une utilisation extérieure, une protection adéquate contre les intempéries est nécessaire.

Comment savoir si le disjoncteur MERLIN GERIN CDS TRI est défectueux ?

Un disjoncteur défectueux peut présenter des signes tels que des déclenchements fréquents sans raison apparente ou une incapacité à réinitialiser. Dans ce cas, il est conseillé de le faire vérifier par un professionnel.

Quelle est la durée de vie d'un disjoncteur MERLIN GERIN CDS TRI ?

La durée de vie d'un disjoncteur dépend de son utilisation et des conditions environnementales, mais elle est généralement de 10 à 20 ans.

Où trouver le manuel d'utilisation du MERLIN GERIN CDS TRI ?

Le manuel d'utilisation peut être téléchargé à partir du site officiel de Schneider Electric ou obtenu auprès de votre fournisseur.

MODE D'EMPLOI CDS TRI MERLIN GERIN

Le contacteur délesteur CDS triphasé permet de limiter la puissance consommée en dessous de la puissance installée ou égale à la puissance souscrite par contrat avec le distributeur. Il optimise la consommation de courant et évite le déclenchement du disjoncteur de protection de ligne. Il possède : 1 entrée de délestage force simultané de tous les circuits non prioritaires, 1 sortie auxiliaire associée à chaque circuit non prioritaire.

En cas de consommation supérieure au seuil affiche ② le CDS coupe automatiquement le ou les circuits non prioritaires associés à chacune des phases en surcharge. - Chaque circuit déleste est signalé par l'allumage d'un voyant jaune ① ou/et ② ou/et ③. Délestage : En cas de surintensité supérieure à 500 ms, le CDS tri ouvre automatiquement un circuit non prioritaire. Relestage

Après 5 mn de temporisation, chaque circuit est reléssé.

① Voyant de signalisation de délestage phase 1 ② voyant de signalisation de délestage phase 2 ③ 3ème voyant de signalisation de délestage phase 3 ③ Molette de réglage du seuil de délestage ⑤ Logement pour vis de fixation

Fixez votre appareil sur rail symétrique 35 mm ou sur un mur par vis. - Signalisation à distance (bornes 3, 5 et 7). Délestage simultané des 3 circuits (bornes 1 et 2 fermées). Pour raccorder le CDS tri sur un réseau triphase 127/220 V, alimentez la borne 9 directement avec la phase 2 (borne 6).

Entrée délestage forcée

Pour des récepteurs non prioritaires monophases de puissance inférieure à 350 par phase. ( = 1)

Ne délestez pas les circuits comprenant des applications de type machine et éclairage

Récepteurs prioritaires non délestables Priority non-sheddable loads

Récepteurs non prioritaires délestables Sheddable non-priority loads

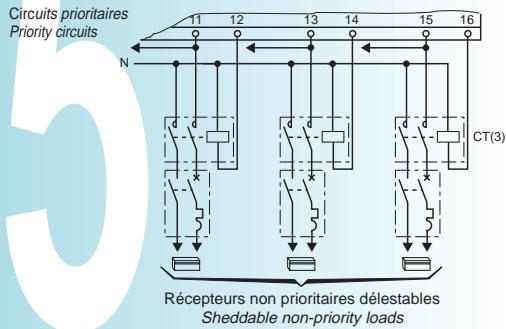

Pour des récepteurs non prioritaires monophasés de puissance supérieure à 3500 W par phase.

A l'aide d'un tournevis, positionnez la molette sur le calibre désiré (généralement le calibre du disjoncteur de branchement) (possibilité de plombage du sélecteur).

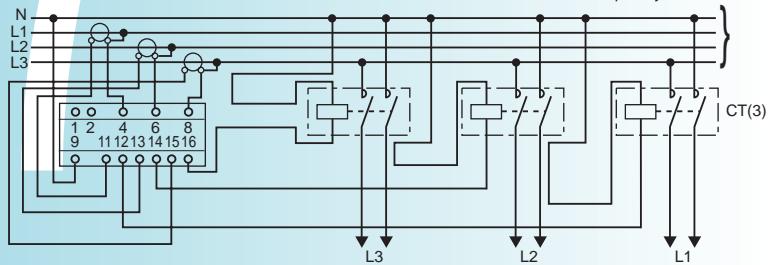

CDS tri utilise avec des transformateurs de courant

Permet de délester des courants supérieurs à 90 A. Dans ce cas, placez le sélecteur sur la valeur de courant du secondaire du transformateur, généralement 5 A (par exemple : transformateur de courant 400/5 A). Pour ce montage, il est indispensable d'utiliser des contacteurs sur les circuits non prioritaires.

Vers circuits prioritaires

Circuits prioritaires

Récepteurs non prioritaires

Non priority loads

(3) Calculer les calibres des contacteurs en fonction de la puissance des récepteurs.

Tension d'alimentation: 230V± 10% Fréquence : 50/60 Hz Puissance absorbée:12 VA maxi Intensité nominale circuits prioritaires : 90 A circuits non prioritaires : 15 A par phase (3500 W cos = 1 ) pour charges résistives sans appel de courant à la mise sous tension Seuils: 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90 A (correspond aux calibres des disjoncteurs industriels et domestiques (mono et triphasé) dans le tarif bleu). ■ Temporisation de délestage : inférieure à 2 seconds (norme NFC 61750) Capacité des bornes de raccordement : circuits prioritaires : 4 à 50 mm² circuits non prioritaires, neutre et entrée délestage force: 2,5 a 10mm² Poids:0,50kg Encombrement:16 pas de 9 mm

Constat / Problem		Cause / Cause	Remède / Solutions
Délestage permanent	Permanent load shedding	■ Délestageforcéactif(bornes 1 et 2 fermées). Surintensité permanente.	■ Forced loaded shedding is activated (terminals 1 and 2 connected) constant overcurrent
		■ Seuil de délestage trop bas. Mauvaise répartition des charges entre circuits prioritaires et non prioritaires.	■ Load shedding threshold too low Incorrect split of loads between priority and non-priority circuits
Non délestage	No load shedding occurs	■ Appareil non alimenté. Une partie du courant n'est pas surveillée par le CDS. Seuil trop élevé. Surintensité fugitive.	■ There is no power to the device ▪ Part of the current is not monitored by the CDS ▪ Threshold too high Momentary overcurrent
Ouverture de l'organe de protection amont	Upstream mainswitch trips	■ Seuil trop élevé.	■ Threshold too high
			■ Diminuez le seuil de délestage en fonction de l'organe de protection amont. Le seuil doit être inférieur à ce calibre.
Délestage interpêstif	Spurious load shedding	■ Résseau particulièrement perturbé.	■ Particularly disturbed network filtrage du réseau.
