HWGEXT-54 - Routeur Wi-Fi HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Routeur Wi-Fi
Normes Wi-Fi	802.11 b/g/n
Fréquences	2,4 GHz
Ports Ethernet	4 ports LAN, 1 port WAN
Vitesse maximale	Jusqu'à 300 Mbps
Alimentation	Adaptateur secteur externe
Antennes	2 antennes externes
Sécurité	WPA/WPA2
Configuration	Interface web accessible
Fonction relais Wi-Fi	Oui
Mode d'installation	Assistant d'installation rapide
Compatibilité OS	Windows, macOS, Linux
Dimensions	Non précisé
Poids	Non précisé
Température de fonctionnement	0°C à 40°C
Garantie	Non précisé

FOIRE AUX QUESTIONS - HWGEXT-54 HERCULES

Comment installer le HERCULES HWGEXT-54 ?

Pour installer le HERCULES HWGEXT-54, commencez par déballer le produit et lire le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires. Fixez les supports muraux en suivant les instructions fournies, puis accrochez l'appareil en vous assurant qu'il est bien sécurisé.

Quels types de microphones sont compatibles avec le HERCULES HWGEXT-54 ?

Le HERCULES HWGEXT-54 est compatible avec la plupart des microphones à condensateur et dynamiques qui ont une connexion XLR. Vérifiez toujours les spécifications de votre microphone pour assurer la compatibilité.

Que faire si le son est faible lors de l'utilisation du HERCULES HWGEXT-54 ?

Si le son est faible, vérifiez d'abord le niveau de volume sur l'appareil et sur votre microphone. Assurez-vous également que le câble est correctement connecté et en bon état. Si le problème persiste, essayez un autre microphone pour déterminer si le problème vient de l'appareil ou du microphone.

Comment régler les niveaux de gain sur le HERCULES HWGEXT-54 ?

Pour régler les niveaux de gain, localisez le bouton de gain sur le panneau de contrôle de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer. Testez le son après chaque ajustement pour trouver le niveau optimal.

Le HERCULES HWGEXT-54 est-il compatible avec des systèmes audio sans fil ?

Oui, le HERCULES HWGEXT-54 peut être utilisé avec des systèmes audio sans fil, à condition que le récepteur sans fil ait une sortie compatible avec l'entrée du HERCULES HWGEXT-54. Assurez-vous de vérifier les spécifications de votre système sans fil.

Comment effectuer un reset du HERCULES HWGEXT-54 ?

Pour réinitialiser le HERCULES HWGEXT-54, éteignez l'appareil et débranchez-le. Attendez environ 30 secondes, puis rebranchez-le et rallumez-le. Cela réinitialisera les paramètres par défaut de l'appareil.

Que faire si le HERCULES HWGEXT-54 ne s'allume pas ?

Si le HERCULES HWGEXT-54 ne s'allume pas, vérifiez d'abord si l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez de changer de prise ou contactez le support technique.

MODE D'EMPLOI HWGEXT-54 HERCULES

Cliquez sur un titre de cette table des matieres pour acceder à la section correspondante

TABLE DES MATIÈRES 1

1. VOTRE STATION RELAIS WIFIHERCULES 3

1.1. Recommendations 3
1.2. Specifications 3
1.3. Configuration require 4
1.4. Paramètres en sortie d'usine (pour les utilisateurs avertis) 4
1.5. Contenu de la boite 4
1.6.Description de la facaade 4
1.7. Description de la connectique 5

2. INSTALLATION DE LA STATION RELAIS WIFIHERCULES 6

2.1. Lancer l'assistant d'installation de la Station Relais WiFi Hercules 6
2.2. Etape préliminaire : CHOIX DU MODE D'UTILISATION 7
2.3. Installer la Station Relais WiFi Hercules en mode Relais WiFi 8

2.3.1. Etape 1: PREPARATION AVANT L'INSTALLATION (mode Relais WiFi) 8
2.3.2. Etape 2: VERIFICATION DU ROUTEUR (mode Relais WiFi) 9
2.3.3. Etape 3: DEBRANCHEMENT DE TOUT RESEAU ETHERNET (mode Relais WiFi) 10
2.3.4. Etape 4: DEBRANCHEMENT DE TOUT RESEAU WIFI (mode RelaisWiFi) 11

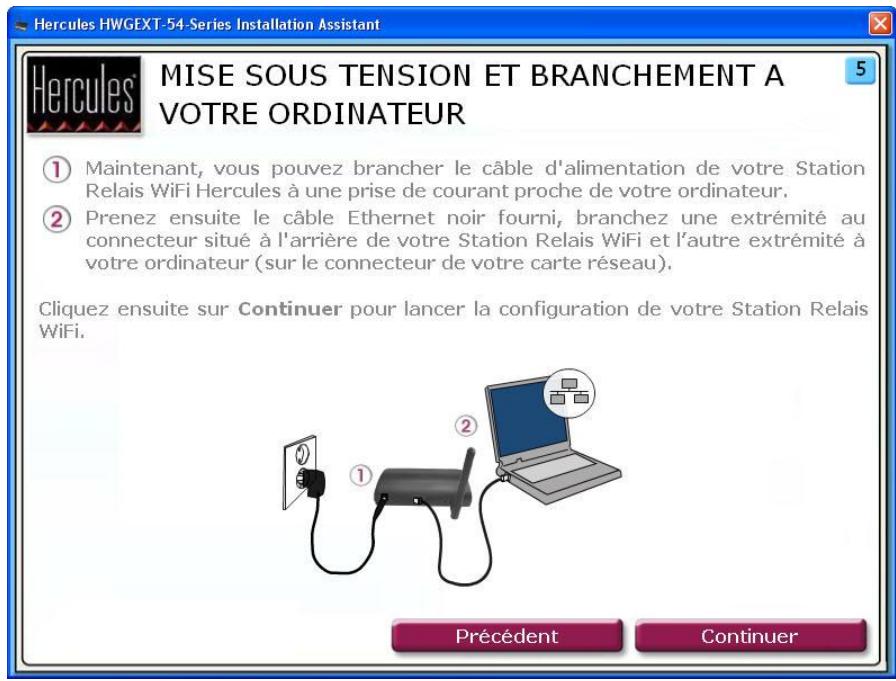

2.3.5. Etape 5: MISE SOUS TENSION ET BRANCHEMENT A VOTRE ORDINATEUR (mode Relais WiFi) 11

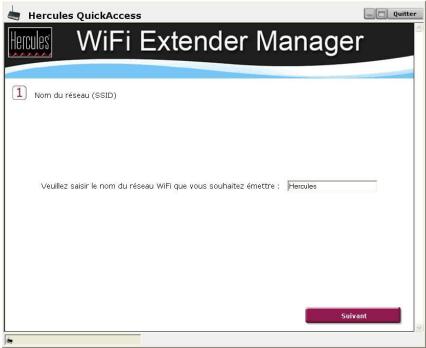

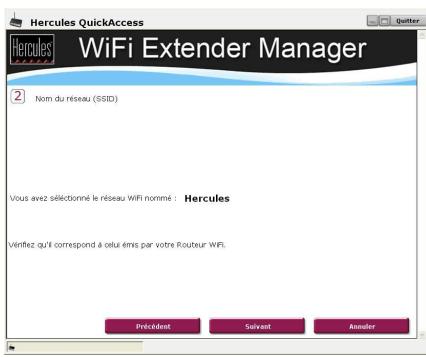

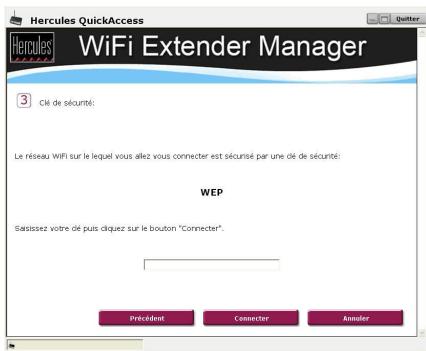

2.3.6. Connexion WiFi de la Station Relais WiFi Hercules à votre routeur via QuickAccess 12

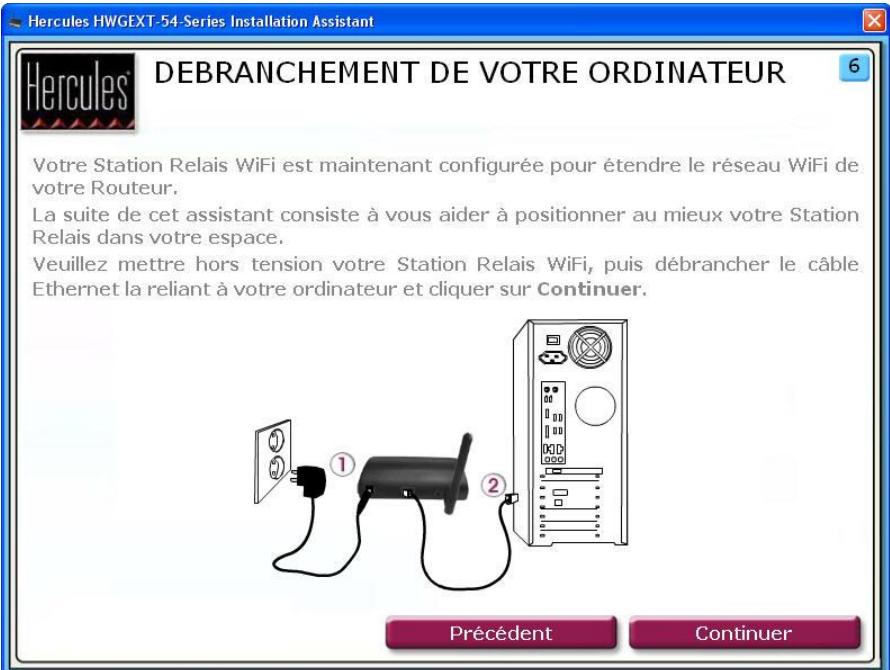

2.3.7. Etape 6: DEBRANCHEMENT DE VOTRE ORDINATEUR (mode Relais WiFi) 14

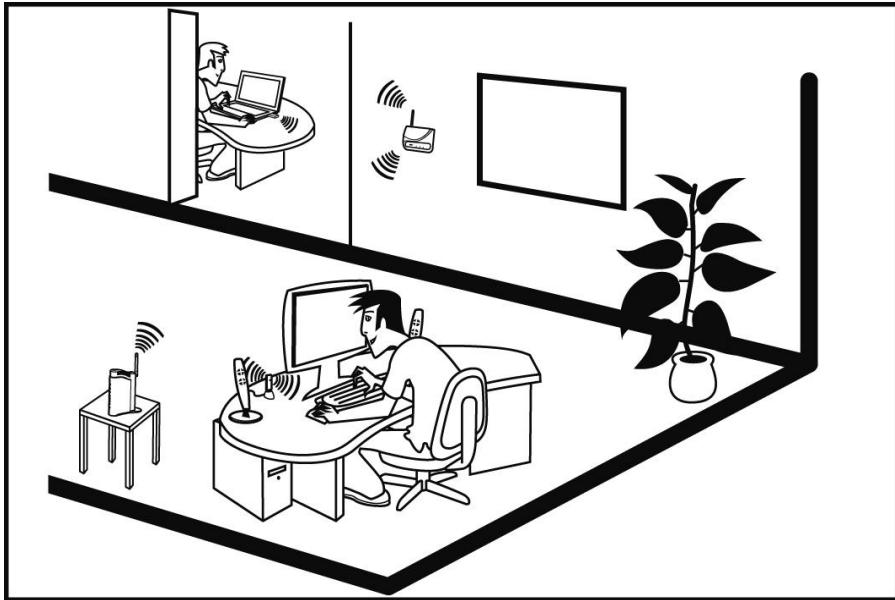

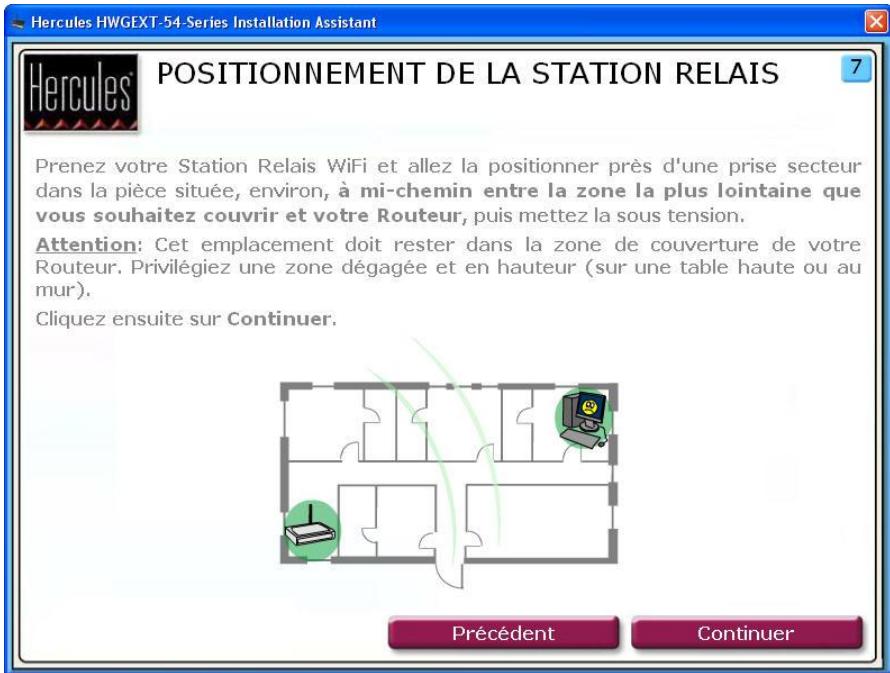

2.3.8. Etape 7: POSITIONNEMENT DE LA STATION RELAIS (mode Relais WiFi) 15

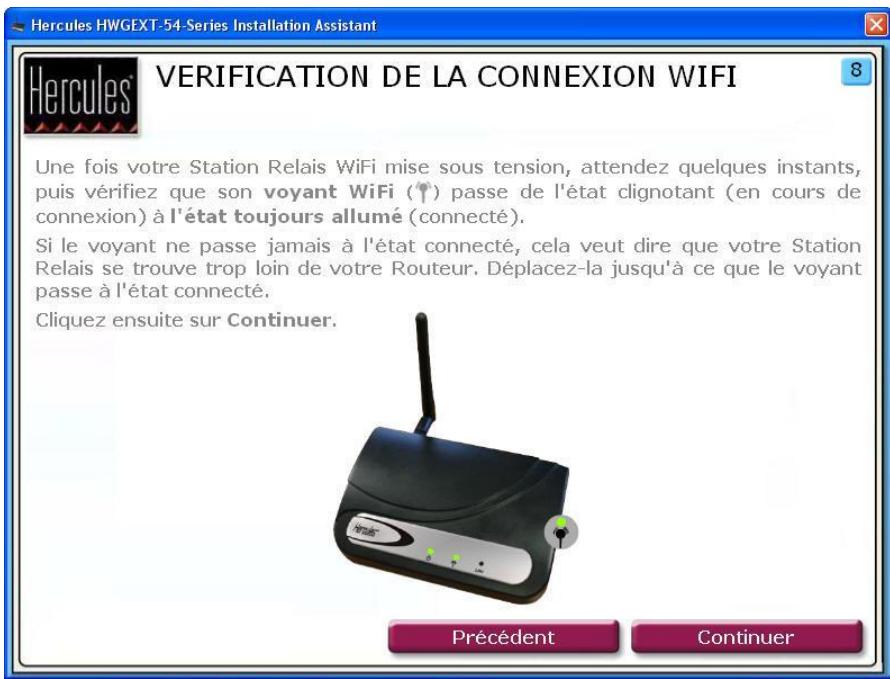

2.3.9. Etape 8: VERIFICATION DE LA CONNEXION WIFI 17

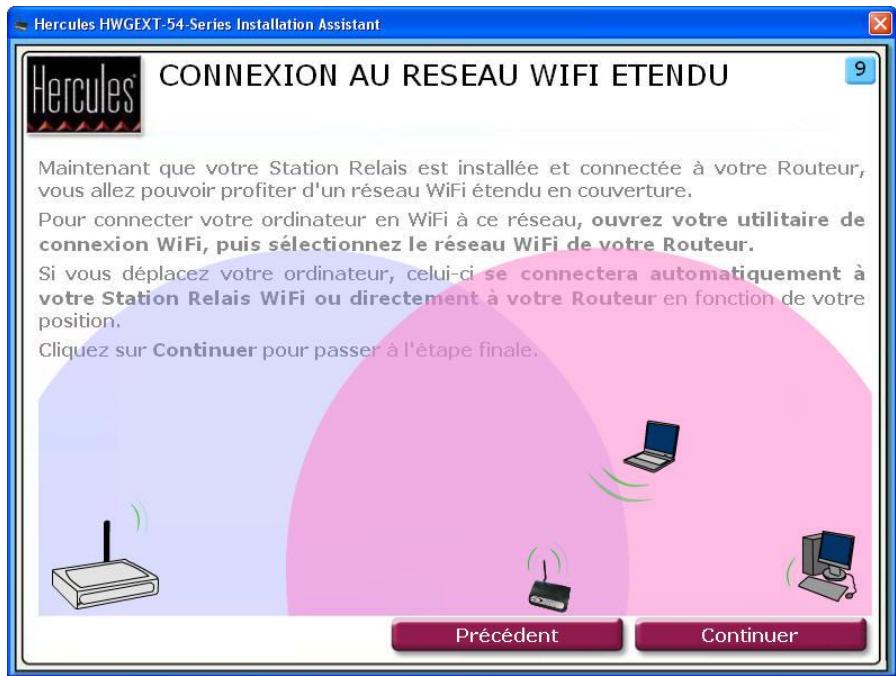

2.3.10. Etape 9:CONNEXION AU RESEAU WIFI ETENDU (mode RelaisWiFi) 18
2.3.11. Etape 10: FIN DE L'INSTALLATION (mode Relais WiFi) 19

2.4. Installer la Station Relais WiFi Hercules en mode Point d'Accès WiFi 20

2.4.1. Etape 1: VERIFICATION DU ROUTEUR (mode Point d'Accès WiFi) 20
2.4.2. Etape 2: DEBRANCHEMENT DE TOUT RESEAU ETHERNET (mode Point d'Accès WiFi) 21

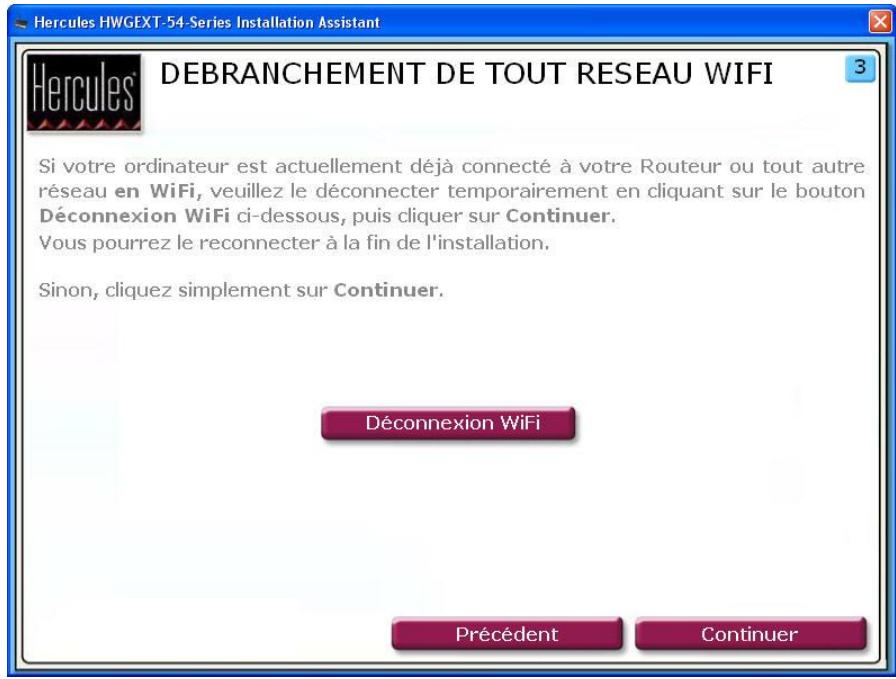

2.4.3. Etape 3: DEBRANCHEMENT DE TOUT RESEAU WIFI (mode Point d'AccesWiFi) 22

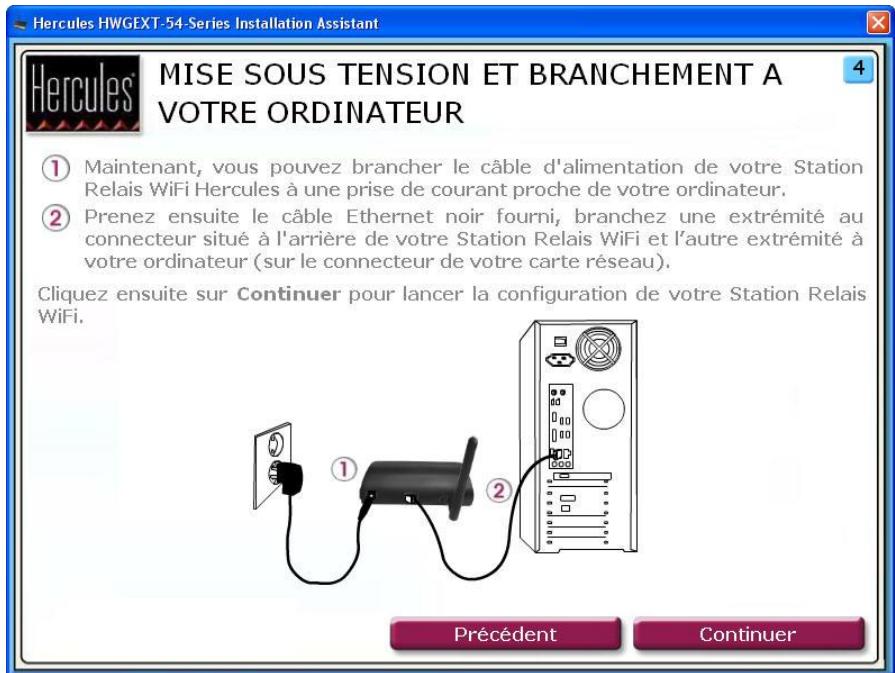

2.4.4. Etape 4: MISE SOUS TENSION ET BRANCHEMENT A VOTRE ORDINATEUR (mode Point d'Accès WiFi) 23
2.4.5. Connexion WiFi de la Station Relais WiFi Hercules à votre routeur via QuickAccess 24

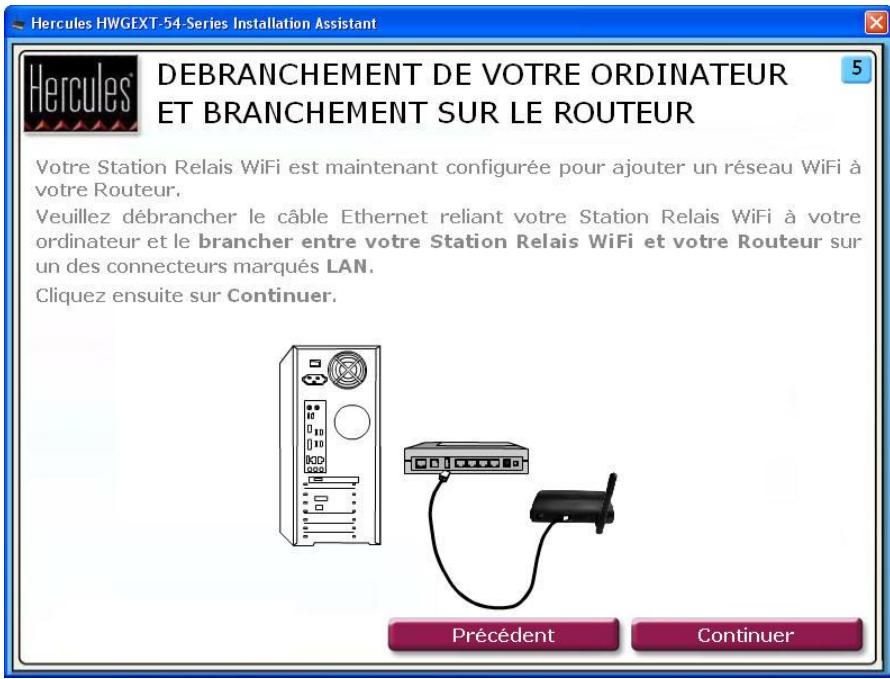

2.4.6. Etape 5: DEBRANCHEMENT DE VOTRE ORDINATEUR ET BRANCHEMENT SUR LE ROUTEUR (mode Relais WiFi) 25
2.4.7. Etape 6:CONNEXION AU RESEAU WIFIETENDU (mode Point d'AccesWiFi) 26
2.4.8 Etape 7: FIN DE L'INSTALLATION (mode Point d'Accès WiFi) 27

2.5. Diffuser sa connexion Internet via la Station Relais WiFi Hercules 28

2.5.1. Tester sa connexion Internet 28
2.5.2. Résoudre les évientuelles difficultés d'accès à WiFi Extender Manager ou à Internet 28

3. BIENVENUE DANS LA WIRELESS ATTITUDE™ 32

3.1. Quelques prérequis 32

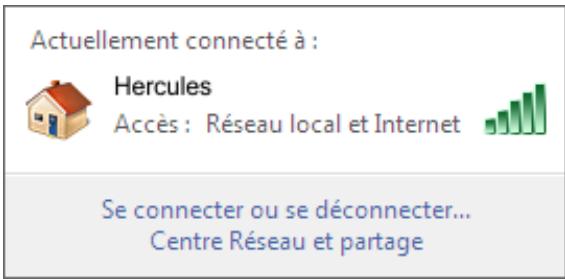

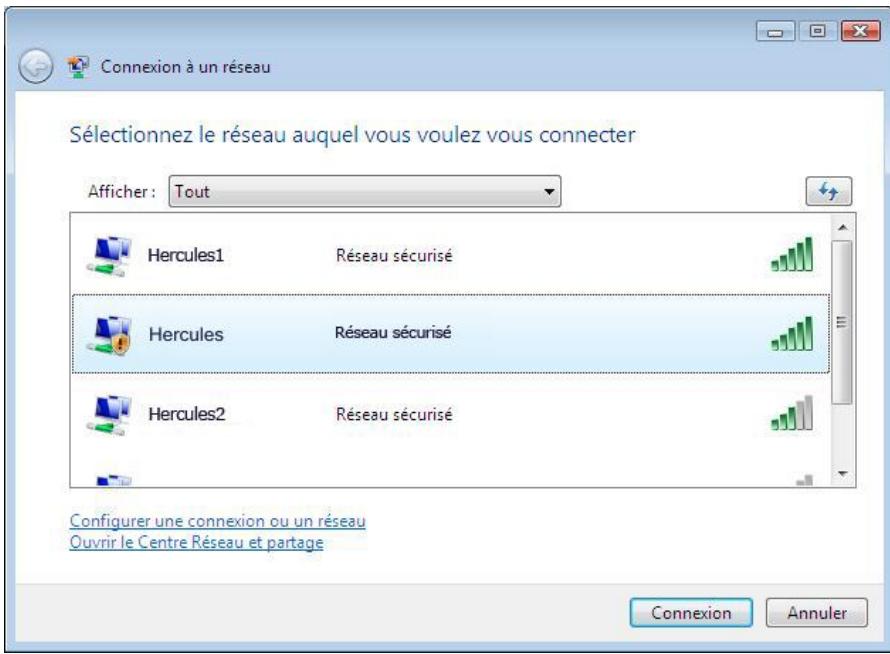

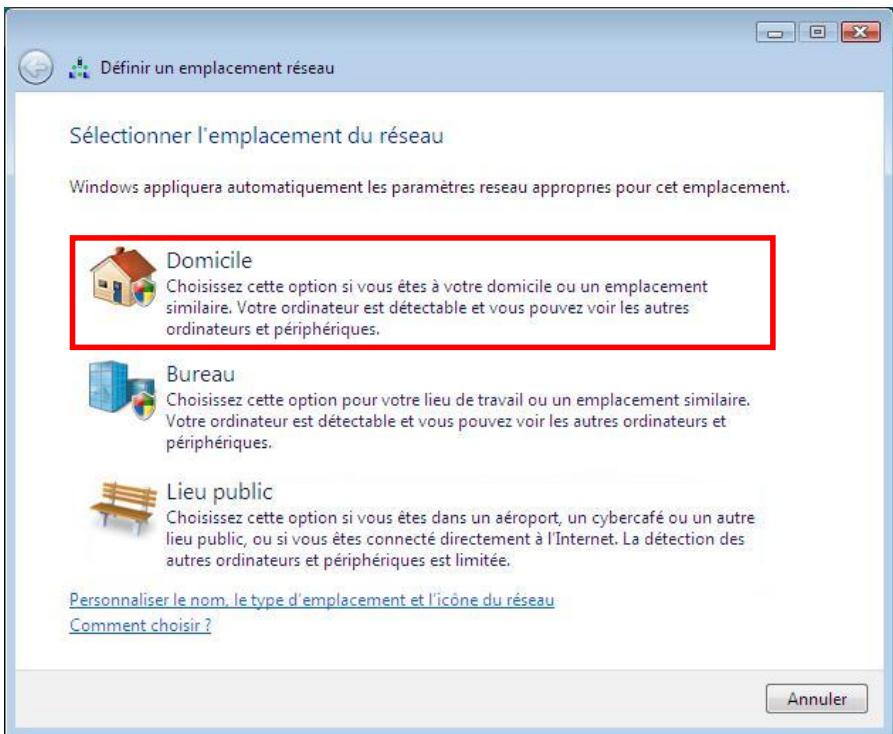

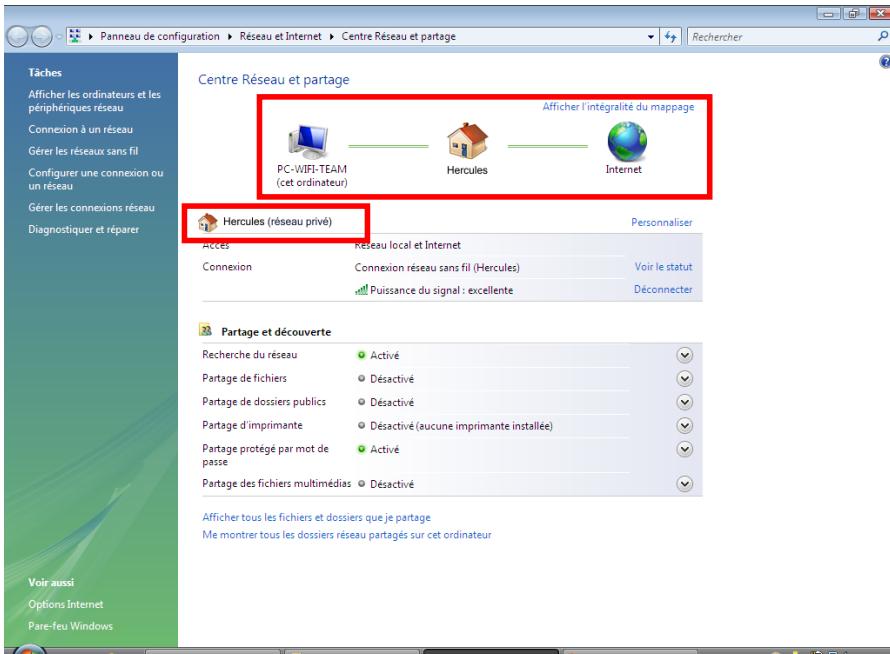

Ordinateurs sous Windows Vista : Se connecter à un réseau sans fil 32
Ordinateurs sous Windows Vista : Se déconnecter d'un réseau sans fil 36

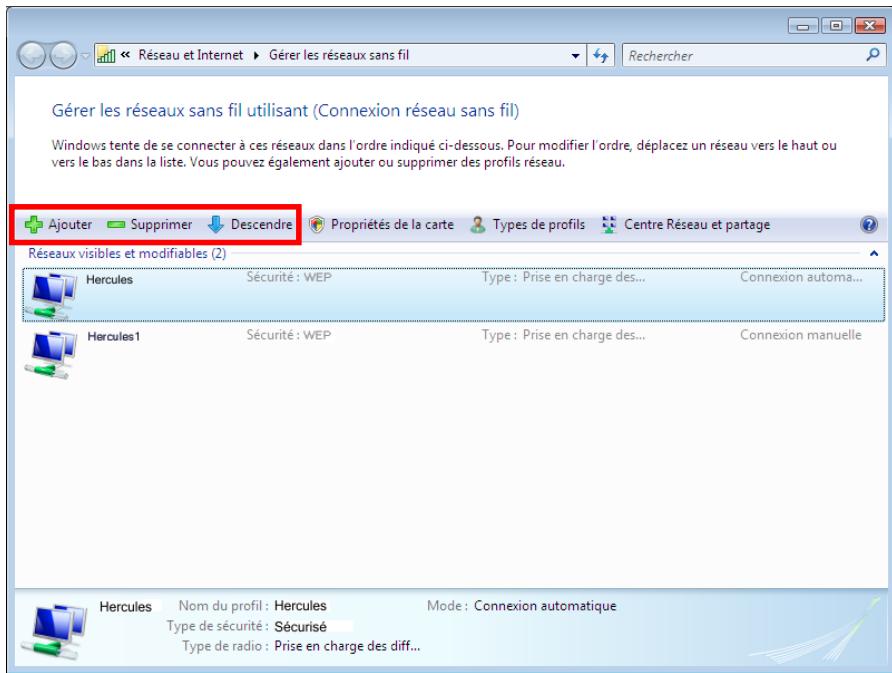

Ordinateurs sous Windows Vista : Gérer ses réseaux favors 36

3.5. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 38

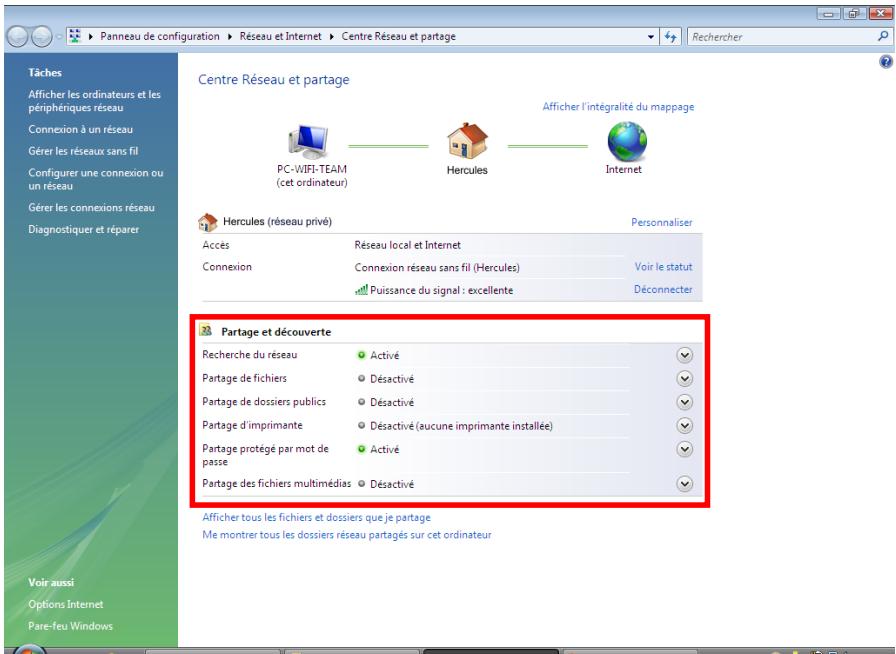

3.5.1.Activer le partage 38

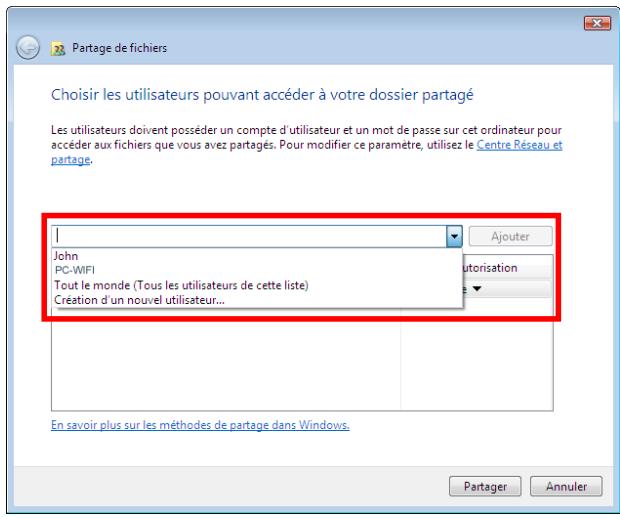

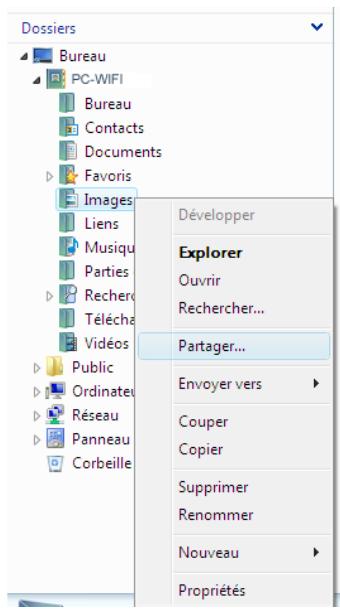

3.5.2. Windows Vista : Metre en partage des dossiers publics ou personnels 41
3.5.3. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 43

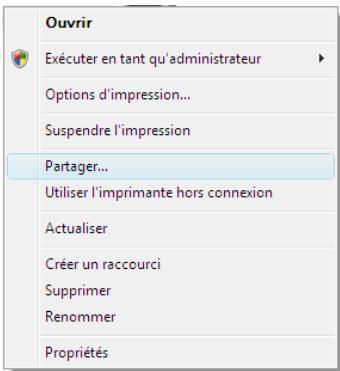

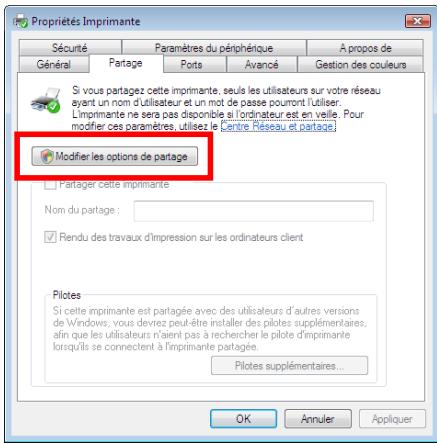

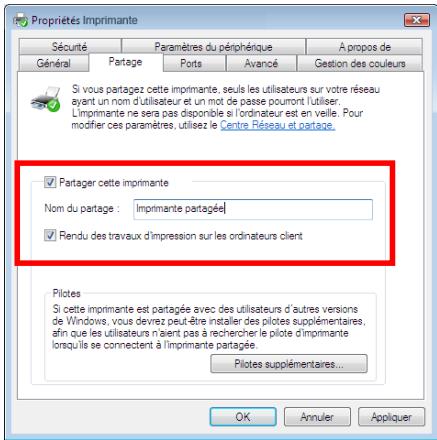

3.5.4. Windows Vista: Mettre en partage une imprimante 43

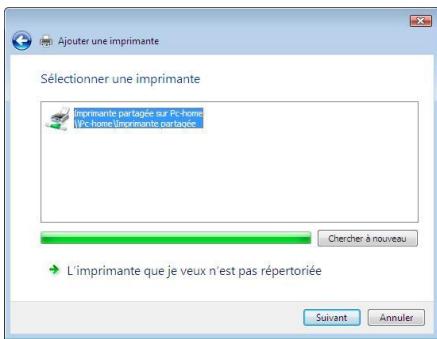

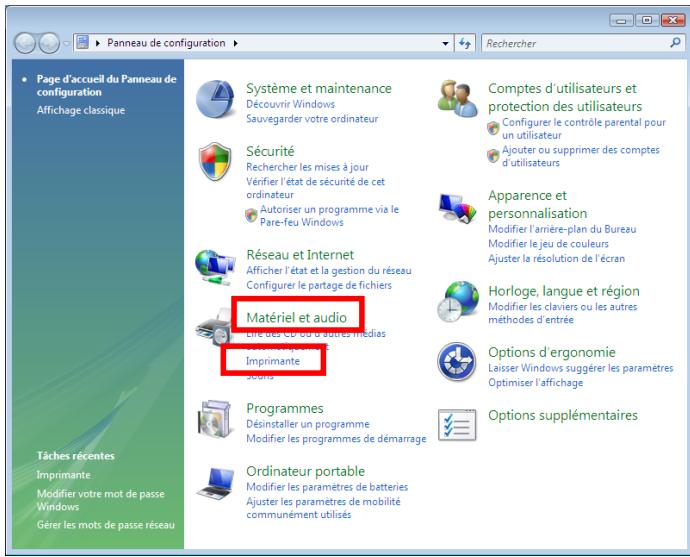

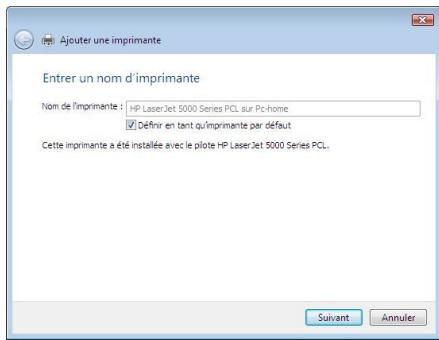

3.5. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 45

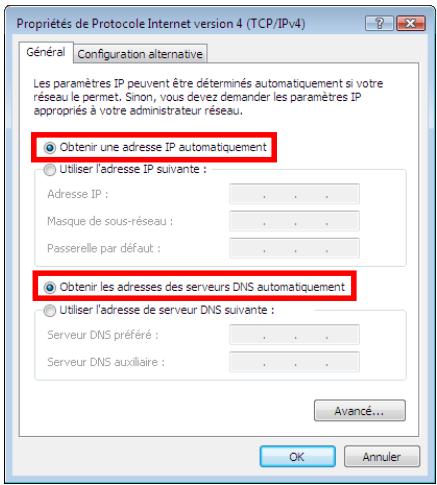

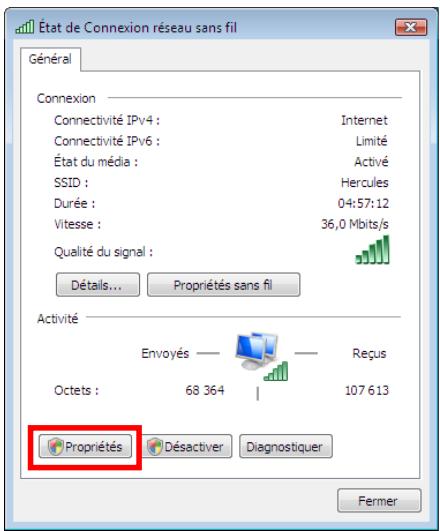

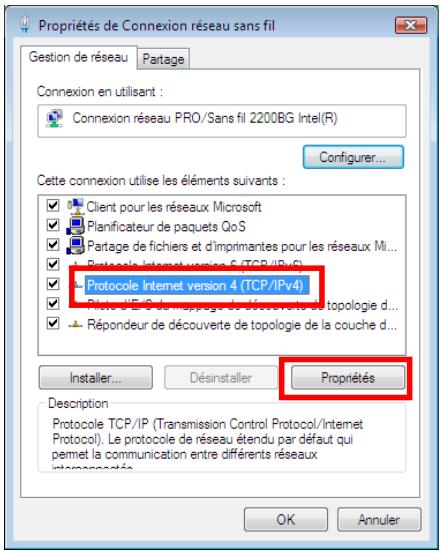

3.5.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure..... 47

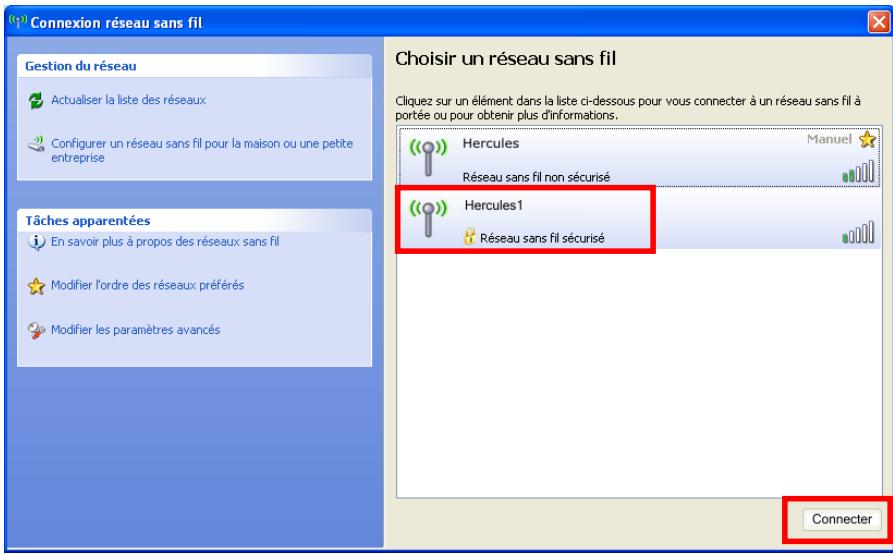

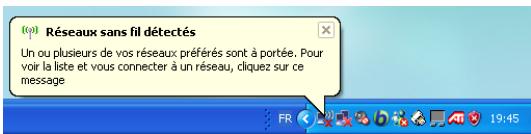

3.6. Ordinateurs sous Windows XP : Se connecter à un réseau sans fil 49

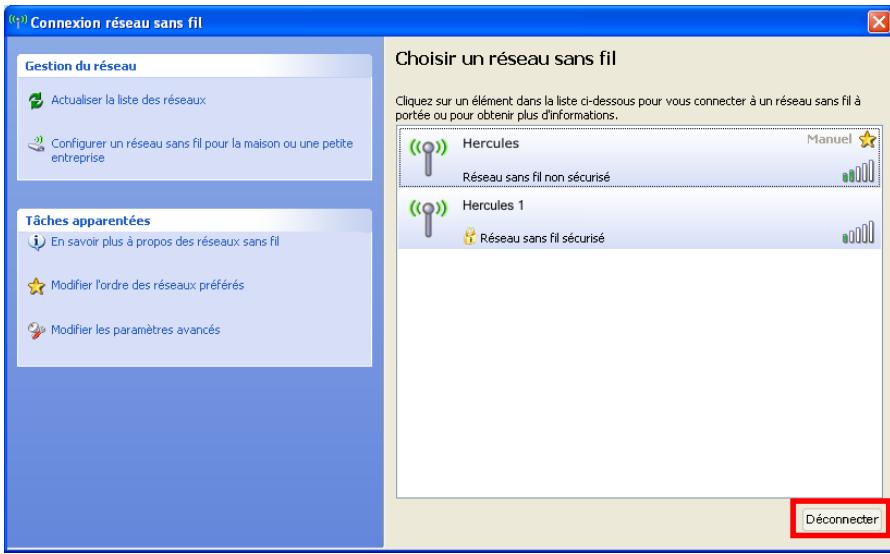

3.7. Ordinateurs sous Windows XP: Se déconnecter d'un réseau sans fil 50

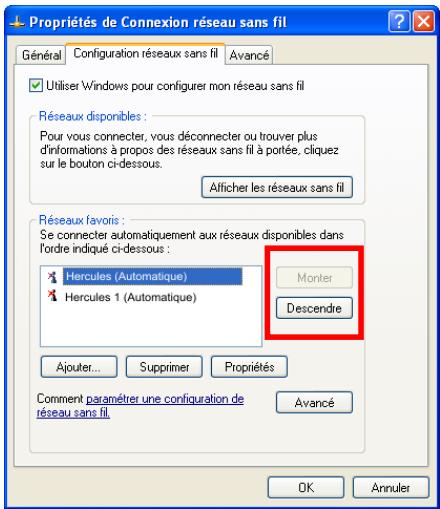

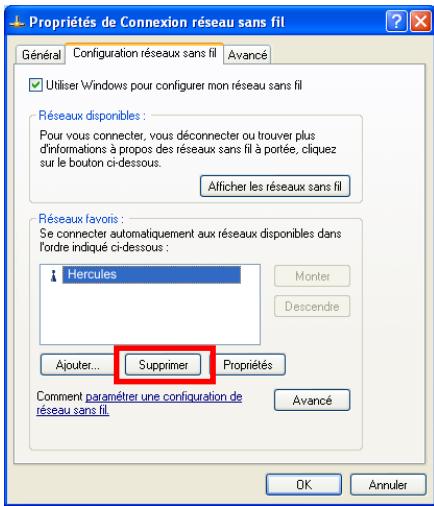

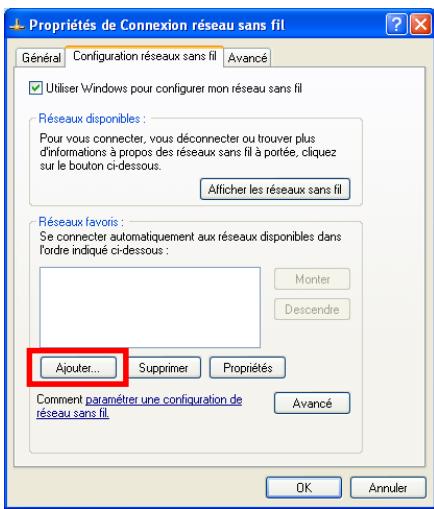

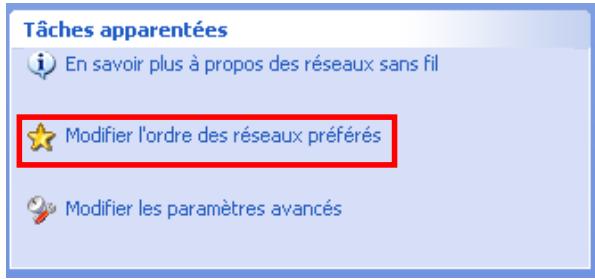

3.8. Ordinateurs sous Windows XP: Gérer ses réseaux favors 51
3.9. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL ...54

3.9.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 54

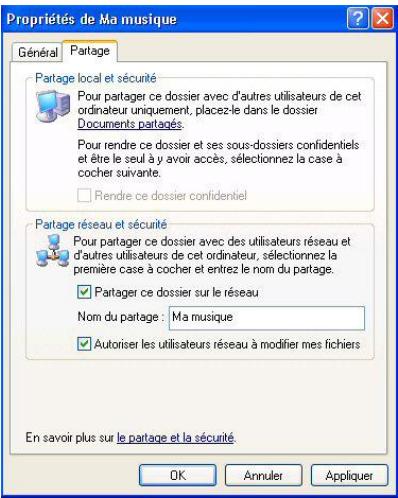

3.9.2. Windows XP: Mettre en partage des dossiers 58
3.9.3. Ordinateurs sous Windows XP: Acceder aux dossiers partages 59

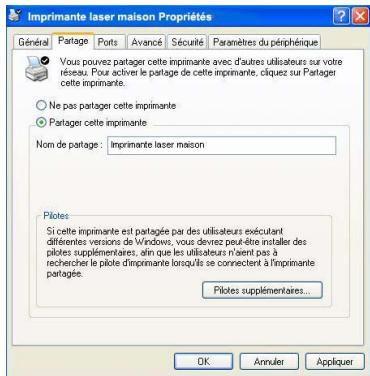

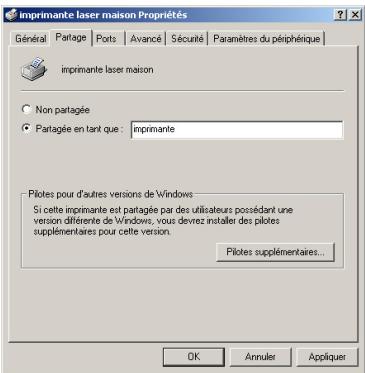

3.9.4. Windows XP: Metre en partage une imprimante 59

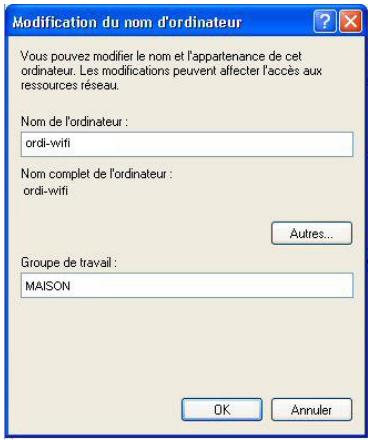

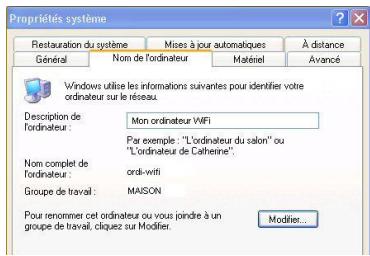

3.9.5. Windows XP: Modifier le nom d'un groupe de travail 61
3.9.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 62

3.10. Ordinateurs sous Windows 2000: Se connecter à un réseau sans fil, se déconnecter d'un réseau sans fil, gérer ses favors. 62
3.11. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL 62

3.11.1. Creer un groupe de travail sous Windows 2000 62

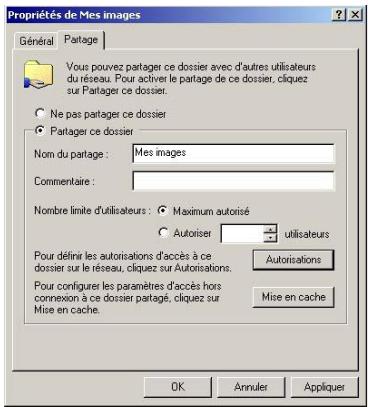

3.11.2. Windows 2000: Mettre en partage des dossiers 63

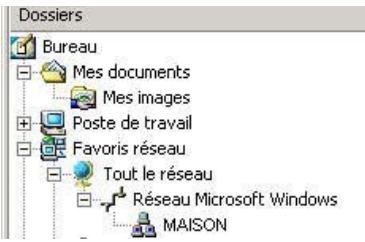

3.11.3. Ordinateurs sous Windows 2000: Acceder aux dossiers partages 64
3.11.4. Windows 2000: Mentre en partage une imprimante 64

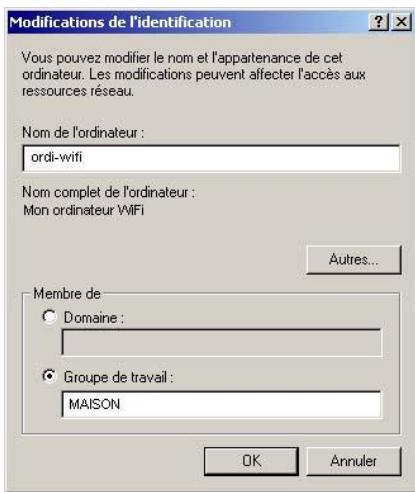

3.11.5. Windows 2000: Modifier le nom d'un groupe de travail 65

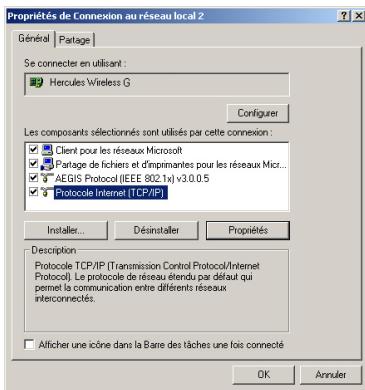

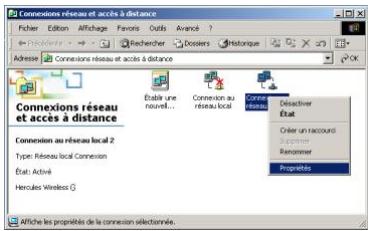

3.11.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure.... 66
3.11.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 67

1. WIFI EXTENDER MANAGER POUR LES UTILISATEURS AVERTIS 68

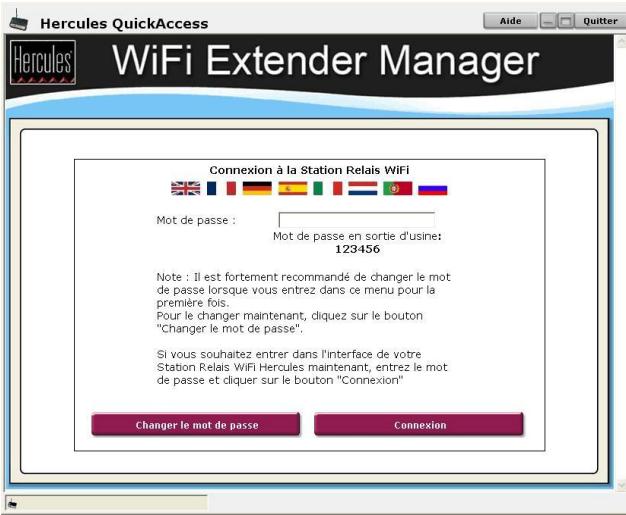

4.1. Ouvrir les portes du WiFi Extender Manager 68

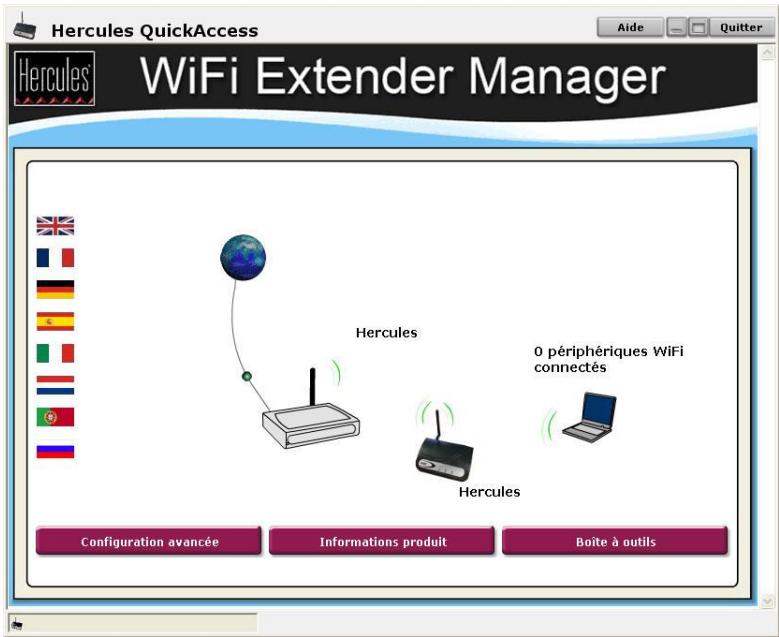

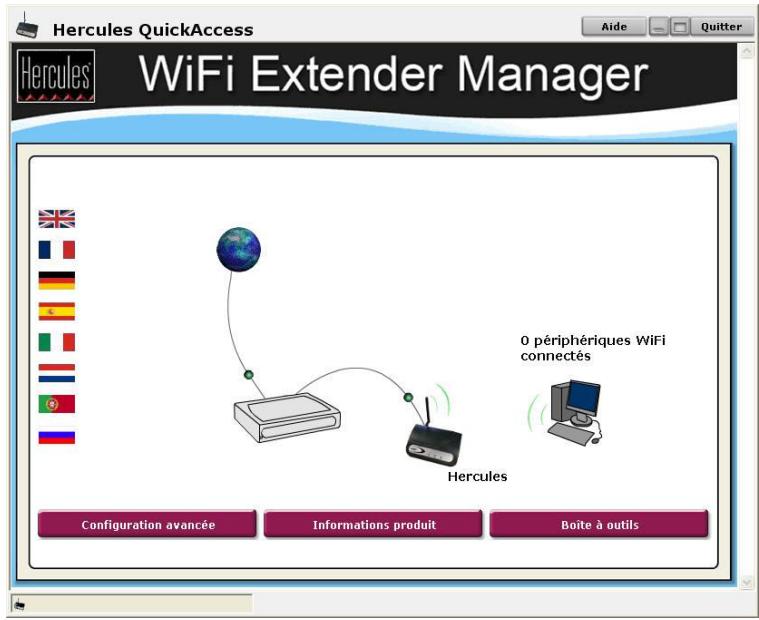

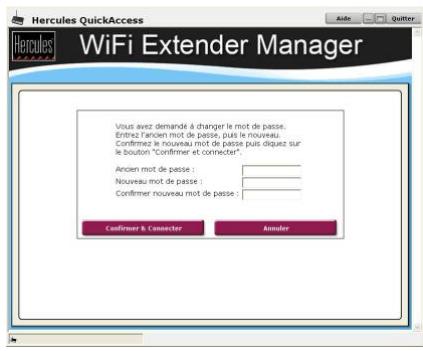

4.2. Protégé l'accès à WiFi Extender Manager 69
4.3. Naviguer dans l'interface du WIFI Extender Manager 71

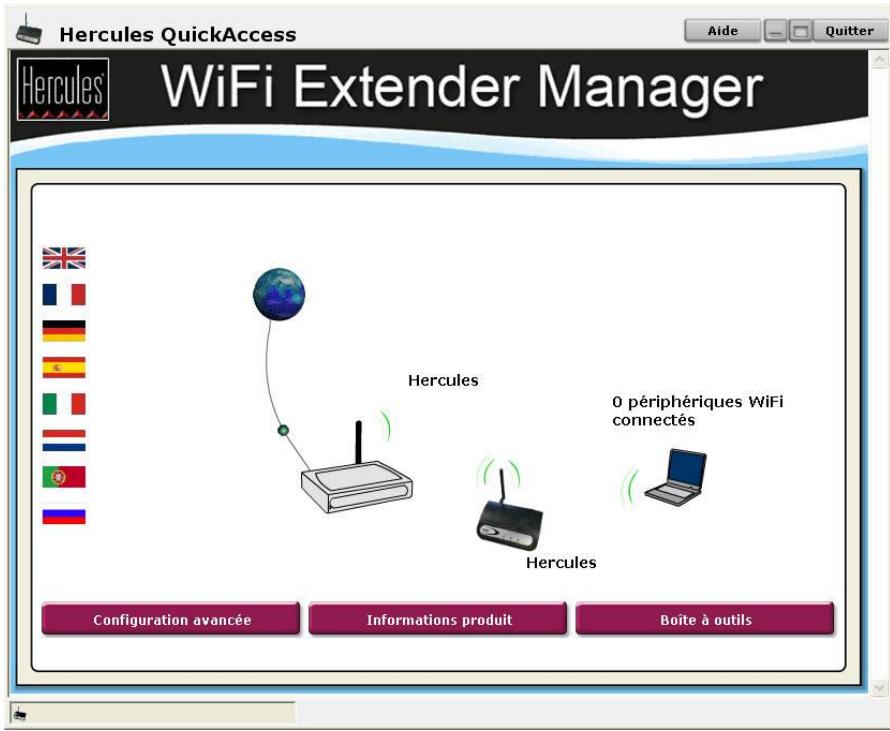

4.4. Consultant les informations de son réseau WiFi 71

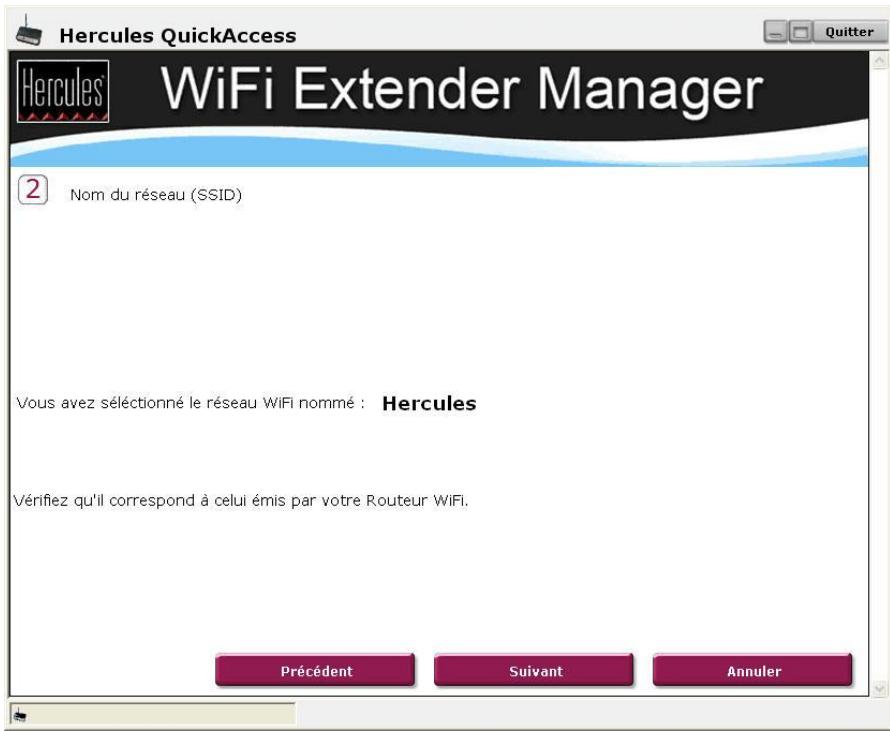

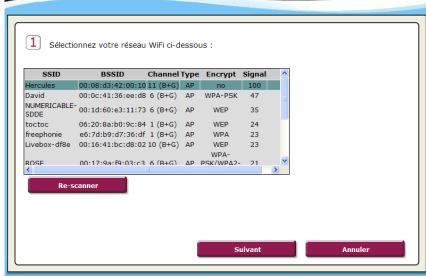

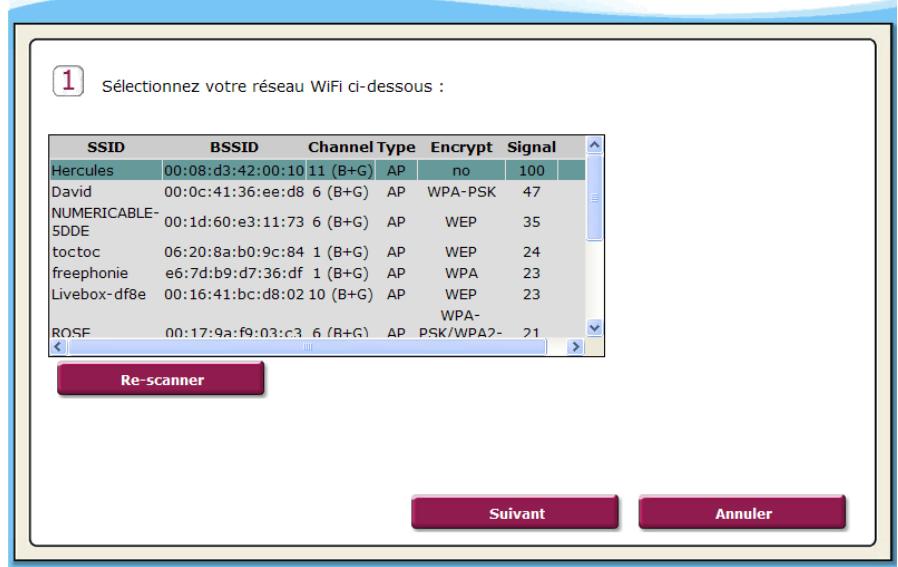

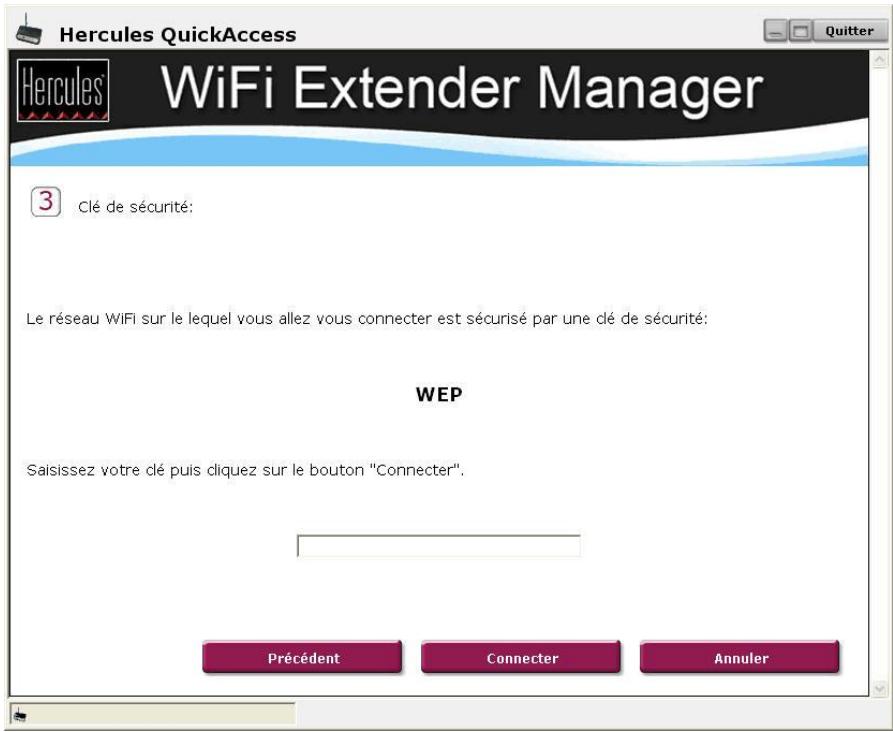

4.5. Se connecter à un réseau WiFi (mode Relais WiFi) 72

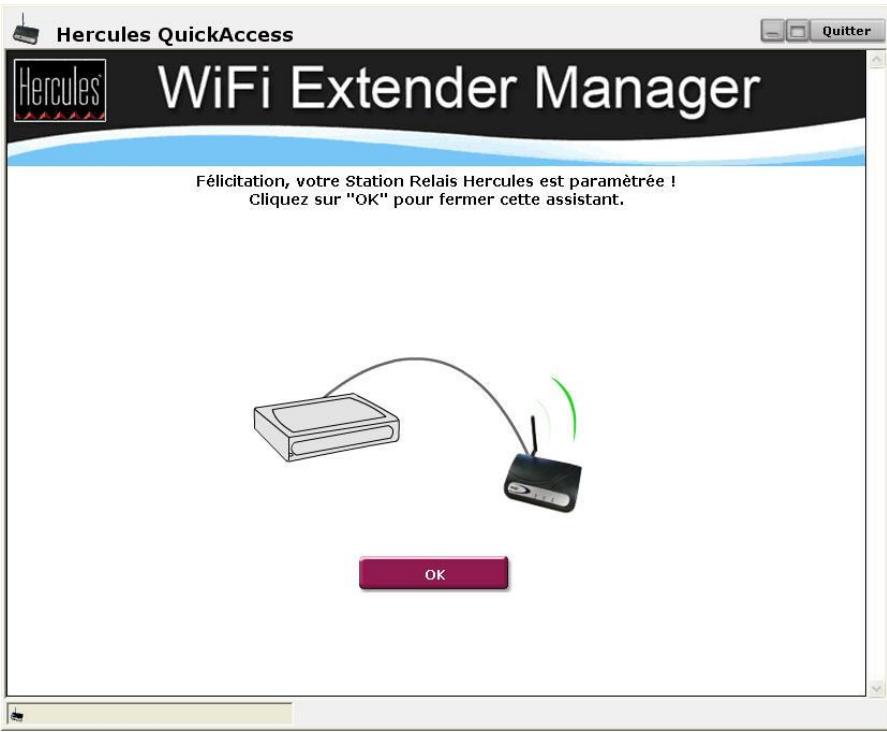

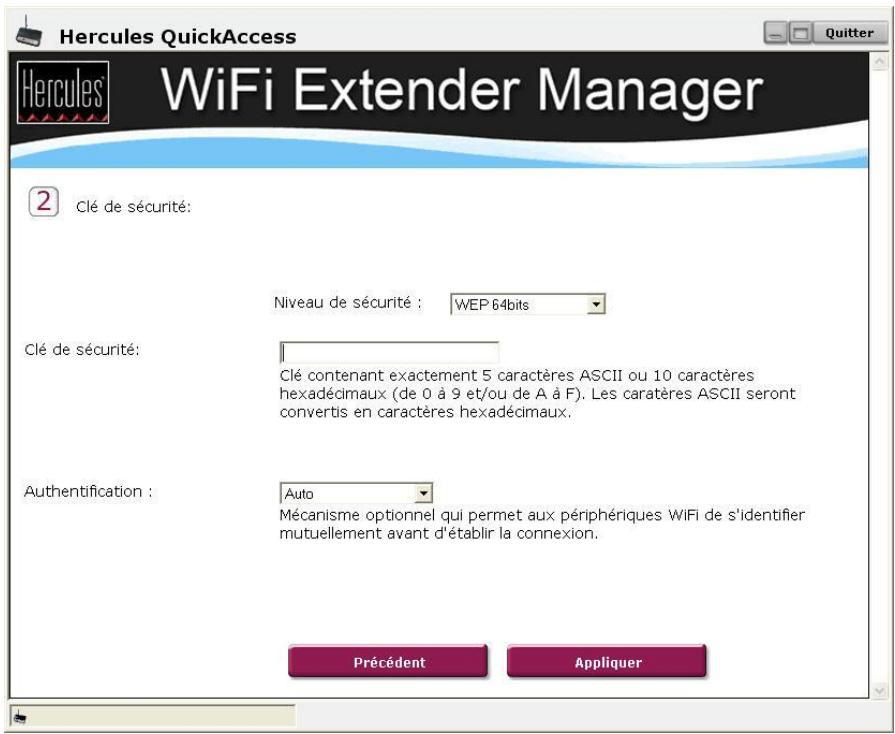

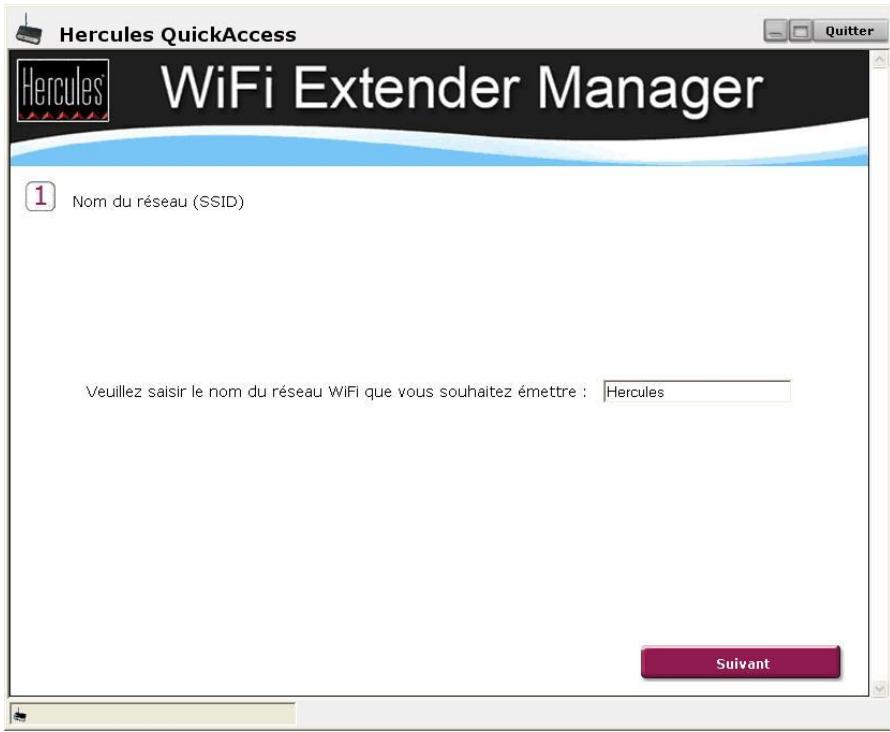

4.6. Se connecter à un réseau WiFi (mode Point d'Accès WiFi) 74

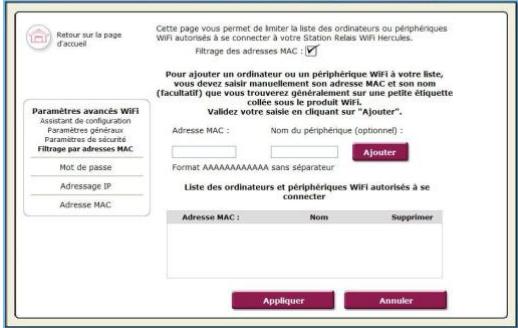

4.7. Limer l'accès de son réseau WiFi à certains ordinateurs et périhériques WiFi 78
4.8. Personnelier les parametes généraux de son réseau WiFi 79
4.9. Sécuriser son réseau WiFi 84
4.10. Une boite à outils aux multiples facettes 87

4.10.1. Redemarrer la Station Relais Wifi Hercules 87
4.10.2. Récupérer sa configuration d'origine 87
4.10.3. Mettre a jour le firmware 88
4.10.4. Charger et sauegarder ses parametes de configuration 89

4.11. Les autres options avancées 91

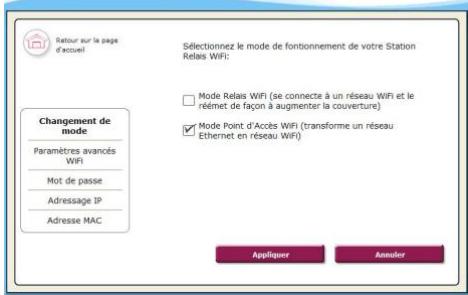

4.11.1. Change de mode (Mode Relais WiFi ou Mode Point d'Accès WiFi) 91

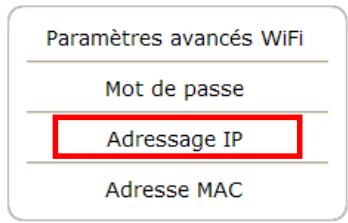

4.11.2. Configurer le serveur DHCP interne 92
4.11.3. Cloner l'adresse MAC du PC 93
4.11.4.Modifier le mot de passage de la Station Relais WiFi Hercules.. 93

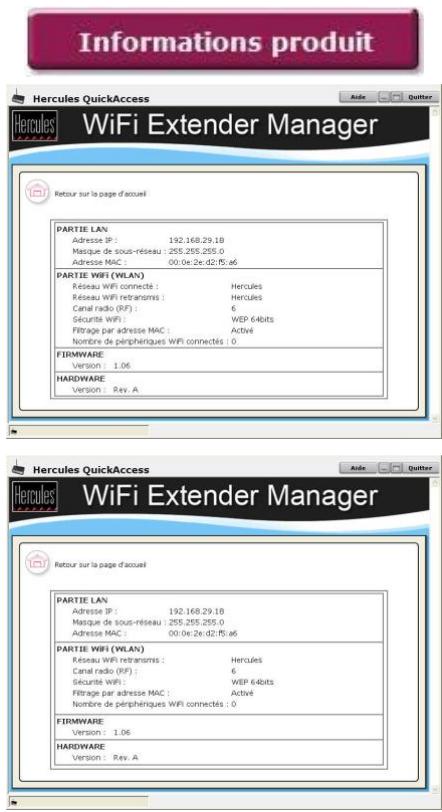

4.12. Informations produit 95

1. GLOSSAIRE 96
2. ASSISTANCE TECHNIQUE 99
3. GARANTIE 99
4. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONMENTNEL 99

1. VOTRE STATION RELAIS WIFI HERCULES

Hercules you presente la Station Relais WiFi Hercules, un périhérique qui va littéralement étendre vos sensation de liberté sans fil. Place idéalement dans votre habitation, il abrogera les distances ou contourera les obstacles qui limitaientAAParavantla communication sans fil entrevos ordinateurs,le partage de vour acces Internet, devos périhériques ou devos données.

Votre produit a fait l'objet d'un grand soin de conception. A la fois simple d'utilisation et convivial, il s'adresse aussi bien aux débutants qu'aux utilisateurs avertis.

Et maintainant, laissez-vous guider et adoptez, vous aussi, la Wireless Attitude™!

1.1. Recommendations

• N'ouvrez enaucun cas voite Station Relais WiFi Hercules, you risquerie d'endommager les composants internes.

• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre station reliais WiFi éloignée :

• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),

• de sources de chaleur telles que radiateurs, cuisinières ou tout autre apparéil émetteur de chaleur (y compris les amplificateurs),

• des rayons directs du soleil.

• Ne couvrez pas votre station relatis WiFi.

• Débranchez le cordon d'alimentation de la Station Relais WiFi si vous prévoyez de ne pas l'utiliser pendant une période prolongée. Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon propre dit.

• Débranche la Station Relais WiFi avant tout nettoyage. Utilisez un chiffon doux et évitez l'usage d'áerosols.
• L'équipment doit être alimenté uniquement avec le bloc secteur fourni. Ce dernier doit rester facilement accessible une fois branché.
• Cét équipement est prévu pour une utilisation en climat temporé.

1.2. Specifications

La Station Relais WiFi Hercules, est dotée de deux fonctionnalités : (1) relais WiFi, (2) point d'accès sans fil WiFi 802.11g.

Point d'accès sans fil 802.11g
- Spécification RF : bande de fréquences = 2400-2483,5 MHz
Puissance max. de transmission: 100 mW
Une antenne exteme orientable
1 connecteur RJ-45 pour une connexion LAN Ethernet 10/100 Mbps
- Fonctions de sécurité : WEP/WPA-PSK/WPA2-PSK/Mixte WPA-WPA2, filtrage par adresse MAC
Alimentation CC exteme, entree: 120~240 Vac, 50/60 Hz, sortie: 12 Vdc/0,5 A

Voyants vertes en façade
- Mise à jour logicielle via le port Ethernet

1.3. Configuration requise

Pour acceder aux paramétres de configuration :

Intel Pentium III, AMD Athlon/AMD-K6
64 Mo de RAM
Carte reseau Ethernet 10/100 RJ45
Lecteur de CD-ROM
- Système d'exploitation : Microsoft Windows 2000, XP, Vista

Pour acceder à Internet :

Modem routeur ADSL avec ligne Internet active
- Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Péripétrique réseau sans fil 802.11b/g

1.4. Paramètres en sortie d'usine (pour les utilisateurs avertis)

Adresse IP de la Station Relais WiFi Hercules : 192.168.178.200
Mot de passage: 123456

1.5. Contenu de la boite

Vérifie que les éléments suivants sont bienprésentés dans la boîte de votre Station Relais WiFi Hercules :

Station Relais WiFi Hercules HWGEXT-54-LB
- CD-Rom contenant l'assistant d'installation et le manuel de l'utiliser au format pdf.
Cable Ethernet
Adaptateur secteur 120-240 Vac - 12 Vdc / 0,5A
Kit de fixation murale
Guide de démarrage rapide en français

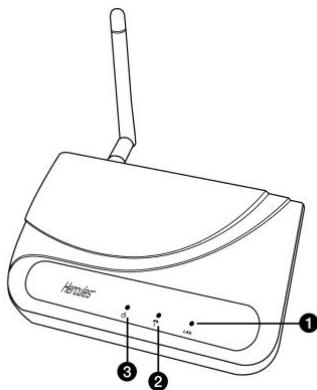

1.6. Description de la façon

Voyant Ethernet. Levoyant est allumé si le port est connecté à un périhérique. Il clignote lors des transferts de données.
VoyantWiFi:allumési la connexionWiFiestactive, clignote de maniere régulière lors de la recherche du modem routeur.
③ Voyant d'alimentation

1.7. Description de la connectique

1 Prise d'alimentation pour brancher l'adaptateur secteur
② Port Ethernet permutant de relier la Station Relais WiFi Hercules à l'ordinateur pour la configuration initiale et de la relier au modem routeur en mode point d'accès
[RESET] Bouton de réinitialisation des paramètres usine : Allumer et attendre la fin de l'initialisation. Appuyer ensuite sur le bouton RESET avec un embout pointu pendant 10 secondes. Relâcher et attendre la réinitialisation de la Station Relais WiFi Hercules.
Antenne exter amovible (a orienter vers le haut)

2. INSTALLATION DE LA STATION RELAIS WIFI HERCULES

Pour vous faciliter la tâche, Hercules vous propose de lancer un assistant qui va vérifier avec vous, étape par étape, que vous réaliserez correctement l'installation de la Station Relais WiFi Hercules.

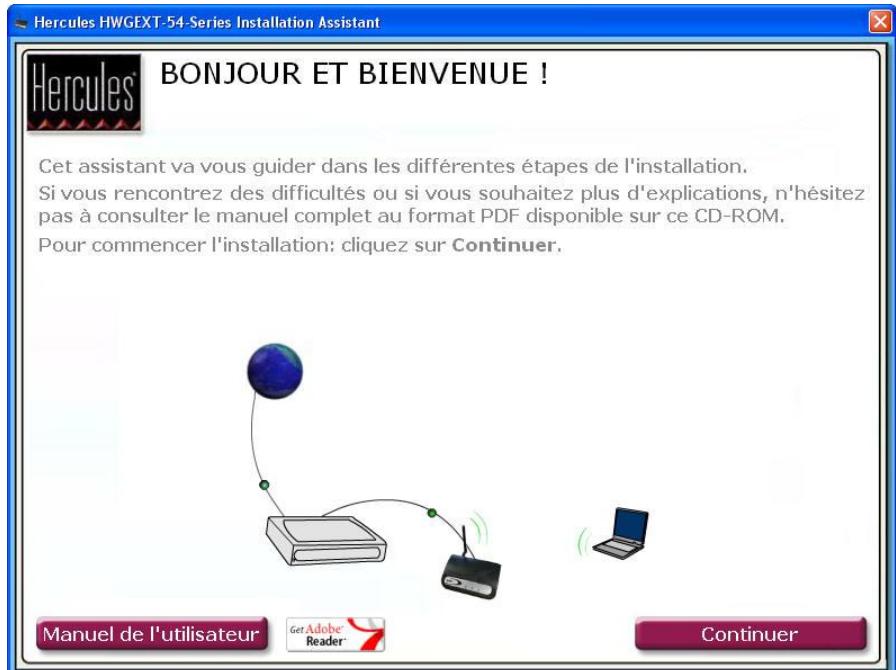

2.1. Lancer l'assistant d'installation de la Station Relais WiFi Hercules

L'assistant, disponible sur le CD-Rom fourni avec la Station Relais WiFi, va vous guider au cours des différentes étapes d'installation. Pour vous aider dans cette installation, chacune des étapes est décrite ci-dessous.

• Insérez le CD-ROM foumi dans votre lecteur de CD-ROM.

L'assistant d'installation apparait automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Si nécessaire, double-cliquez sur Setup.exe.

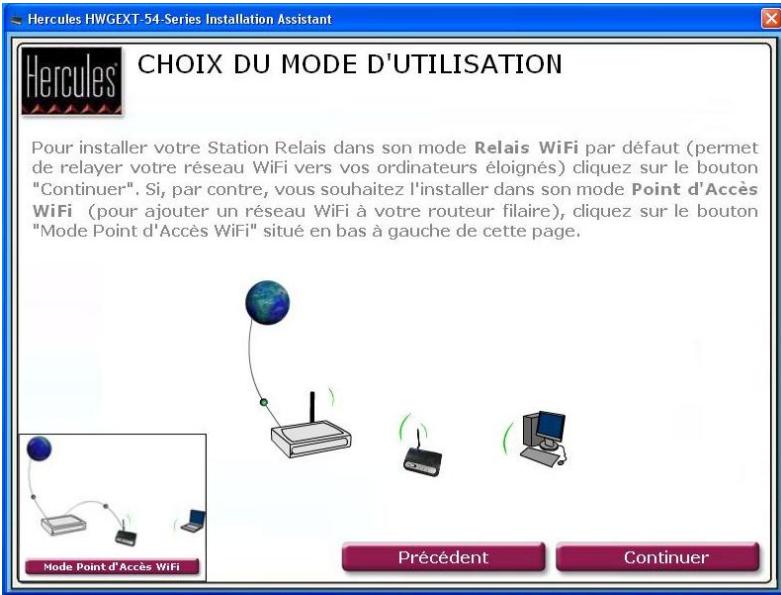

2.2. Etape préliminaire : CHOIX DU MODE D'UTILISATION

A ce stade, vous pouvez selectionner votre mode d'utilisation: Mode Relais WiFi (mode de fonctionnement par défaut) ou Mode Point d'Accès WiFi (mode additionnel). Cechioix conditionnera la procédure d'installation de votre Station Relais WiFi Hercules. Par la suite, vous pourrez tout à fait changer de mode d'utilisation dans les paramétres avances de WiFi Extender Manager (voir 4.11.1 Changer de mode (Mode Relais WiFi ou Mode Point d'Accès WiFi).

Le principe du Mode Relais WiFi, sélection par défaut pour votre Station Relais WiFi Hercules, est à répéter le signal WiFi émis par votre modem routeur WiFi et étendre ainsi votre réseau sans fil libre your habitation.

En Mode Point d'Accès WiFi, votre Station Relais WiFi Hercules (connectée en Ethernet à votre modem routeur) va utiliser sa fonctionnalité sans fil pour diffuser les signaux de votre modem routeur vers les autres péripériques sans fil.

N'utilise le Mode Point d'Accès WiFi que si vous posséez un modem routeur non-WiFi, car les modems routeurs WiFi permettent déjà de diffuser des signaux, vous vous priveriez ainsi de la fonctionnalité de votre Station Relais WiFi Hercules qui permet d'étendre votre réseau WiFi à d'autres pieces de votre habitation.

• Si vous cliquez sur « Continuer » pour sélectionné le mode Relais WiFi,/passez à la section 2.3.Installer la Station Relais WiFi Hercules en mode Relais WiFi.
• Si vous sélectionné le mode Point d'Accès WiFi, passez à la section 2.4. Installer la Station Relais WiFi Hercules en mode Relais WiFi.

2.3. Installer la Station Relais WiFi Hercules en mode Relais WiFi

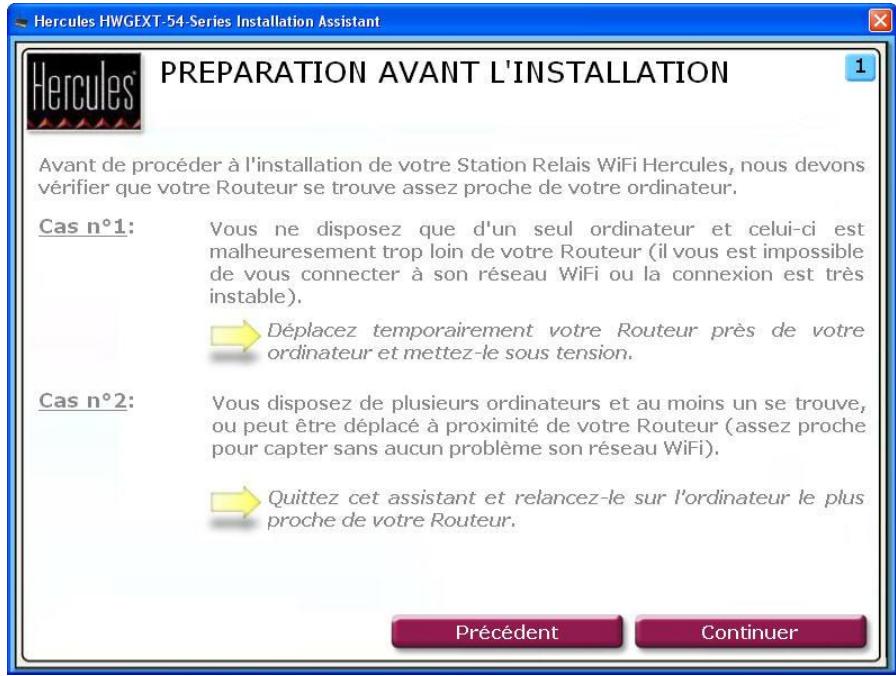

2.3.1. Etape 1: PREPARATION AVANT L'INSTALLATION (mode Relais WiFi)

Lisez attentivement les instructions fournies à l'écran pour préparer votre installation. N'oubliez pas que votre Station Relais WiFi et votre ordinateur doivent se couver dans la zone de couverture de votre modem routeur. De plus, selon la configuration de votre maison, et notamment la position des prises secteur et téléphonique, vous pourrez être améné à déplacer votre ordinateur à proximité de votre modem routeur ou à déplacer votre modem routeur à proximité de votre ordinateur (dans ce cas, il est inutilde rebrancher les cables ADSL et téléphonique pour le moment).

!Après l'installation, vous pourrez replaced votre modem routeur ou votre ordinateur à son emplacement définitif dans la maison. Vous pourrez également positionner votre Station Relais WiFi Hercules entre le modem routeur et l'ordinateur (pour connaître le meilleur positionnement, reportez-vous à l'Etape 7 : POSITIONNEMENT DE LA STATION RELAIS).

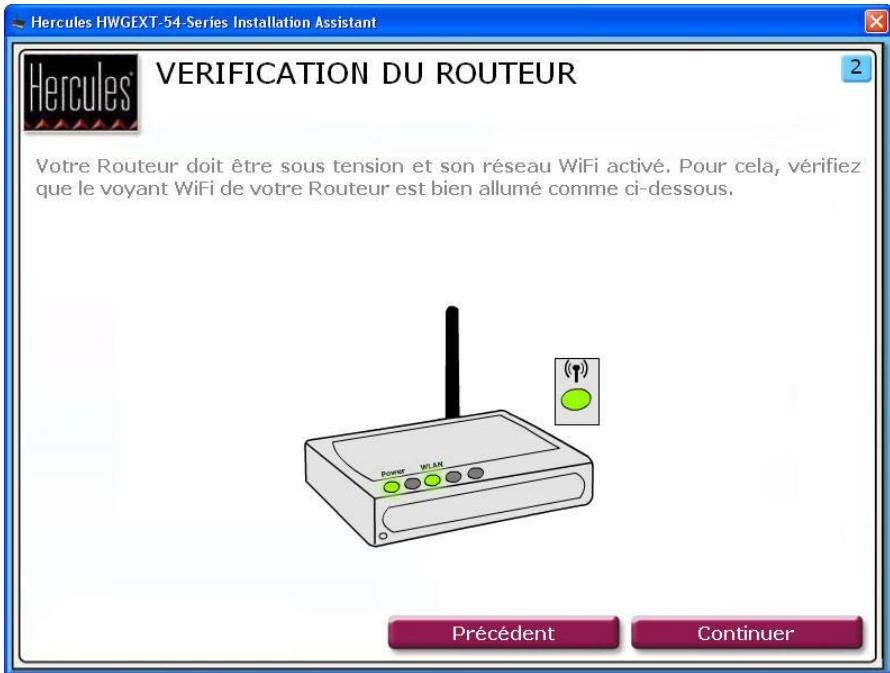

2.3.2. Etape 2: VERIFICATION DU ROUTEUR (mode Relais WiFi)

• Vérifiez que votre modem routeur est allumé et que sonvoyant WiFi est allumé.

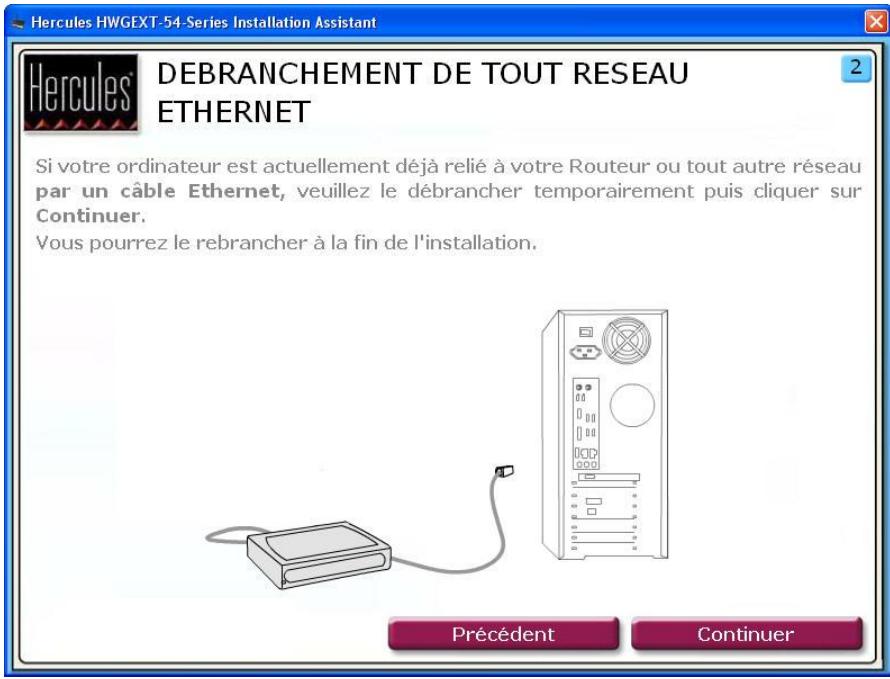

2.3.3. Etape 3: DEBRANCHEMENT DE TOUT RESEAU ETHERNET (mode Relais WiFi)

• Débranche tous les cables Ethernet (reliés à votre modem routeur ou à un autre réseau) de votre ordinateur.

Si vous ordinateur est actuellément déjà relié à votre Routeur ou tout autre réseau par un cable Ethernet, veuilles le débrancher temporairement puis cliquer sur Continuer.

You pourrez le rebrancher à la fin de l'installation.

Précedent

Continuer

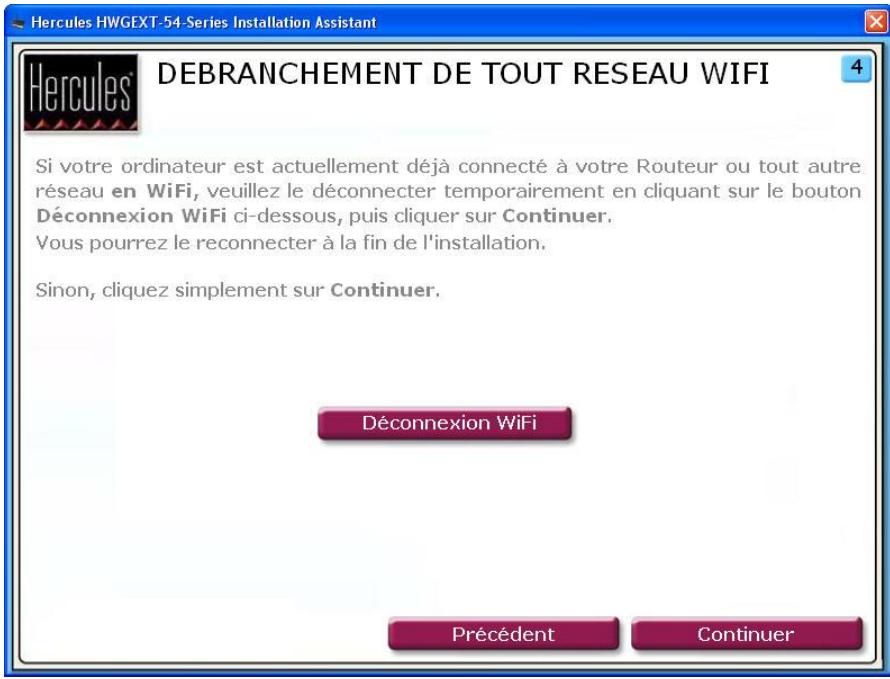

2.3.4. Etape 4: DEBRANCHEMENT DE TOUT RESEAU WIFI (mode Relais WiFi)

• Si vous ordinateur est connecté à un réseau WiFi quelconque, déconnectez-le en cliquant sur le bouton Déconnexion WiFi. Sinon, passerez à l' étape suivante en cliquant sur le bouton Suivant.

2.3.5. Etape 5: MISE SOUS TENSION ET BRANCHEMENT A VOTRE ORDINATEUR (mode Relais WiFi)

• Connectez le cordon d'alimentation de la Station Relais WiFi Hercules à la prise d'alimentation ① et branchez l'adaptateur secteur sur une prise secteur située à proximé de votre ordinateur principal et de votre modem routeur.

Levoyant d'alimentation s'allume.

• Connectez le cable Ethernet noir foumi au port Ethernet ② de la Station Relais WiFi Hercules et au port Ethernet (RJ-45) de l'adaptateur réseau de votre ordinateur.

Levoyant du port Ethernet s'allume.

• Cliquez sur Continuer.

2.3.6. Connexion WiFi de la Station Relais WiFi Hercules à votre routeur via QuickAccess

L'utilitaire Hercules Quick Access se lance automatiquement pour vous permettre de configurer votre Station Relais WiFi Hercules.

Si vous avez activé le Gestionnaire d'accès dans votre navigateur Internet afin de contrôler l'accès à certains sites susceptibles de proposer un contenu à caractère violent ou autre, vous ne pourrez pas vous connecter immidiatement au WiFi Extender Manager.

Au lancement du QuickAccess, le Gestionnaire d'accès vous demandera l'autorisation de visiter le site http://192.168.178.200. Ce site correspond à l'interface WiFi Extender Manager présente sur votre Station Relais WiFi Hercules. Pour y acceder, il vous suffit d'accepter l'autorisation d'affichage de ce site. L'adresse de la Station Relais sera ainsi memorisée dans le navigateur Internet et par la suite vous accéderez directement au WiFi Extender Manager.

-Suivez les instructions affichees a I'ecran :

WiFi Extender Manager

• Sélectionnez le réseau WiFi émis par votre modem routeur.
• Cliquez sur Suivant.

• Verifiez que le SSID du réseau WiFi correspond bien à celui défini lors de la création du réseau.
• Cliquez sur Suivant.

• Entrez la clé de sécurité définie lors de la création du réseau.
• Cliquez sur Connector.

La Station Relais WiFi Hercules se connecte à votre modem routeur.

La configuration est maintainant terminée. Si elle a réussi, passez à l'Etape 6 : DEBRANCHEMENT DE VOTRE ORDINATEUR. Sinon, cliquez sur Recommencer pour relancer l'assistant de configuration ou sur Quitter pour quitter l'assistant.

2.3.7. Etape 6: DEBRANCHEMENT DE VOTRE ORDINATEUR (mode Relais WiFi)

Une fois la Station Relais WiFi Hercules configurée pour pouvoir etendre le réseau WiFi à toute votre habitation, vous pouze la déconnecter de votre ordinateur et la débrancher du secteur pour ensuite la positionner à l'endet rovu et la rebrancher sur le secteur.

• Mettez hors tension notre Station Relais WiFi.
• Débranchez le cable Ethernet reliant votre Station Relais WiFi à votre ordinateur.
• Cliquez sur Continuer.

2.3.8. Etape 7: POSITIONNEMENT DE LA STATION RELAIS (mode Relais WiFi)

Pour vous aider àCHOISIR le meilleur endroit pour placer voite Station Relais WiFi Hercules, nous you.
dontons ci-apres des conseils que you pourrez adapter en fonction de vour environnement (nome de
pieces, d'ordinateurs, etages, presence d'obstacles, emplacement des prises secteur et telephone...).

• Vérifiez d'abord l'étendue de la zone couverte par le réseau WiFi de votre modem routeur. Ceci vous permettra de définir à chaque distance maximale de votre modem routeur vous pourrait positionner votre Station Relais WiFi Hercules.
• Débranchez vous Station Relais, puis allez la positionner dans la pierce située environ à mi-chemin entre la zone la plus lointaine que vous souhaitez couvir et votre modem routeur.
• Vérifiez que cet emplacement reste dans la zone de couverture actuelle du réseau WiFi de votre modem routeur. Privilégiez une zone dégagée et en hauteur (sur une table haute ou au mur).
• Respectez une distance minimale de 2 m entre votre Station Relais WiFi et les ordinateurs et périhériques WiFi.
• Si vous possédez plusieurs ordinateurs ou périhériques WiFi disposés à des étages différents, par exemple au rez-de-chaussée et au premier étage, positionné idèalement la Station Relais WiFi Hercules au premier étage à la verticale de votre modem routeur.

Les performances WiFi de votre Station Relais WiFi Hercules peuvent être fortement affectées par les obstacles, tels que la présence de papier (bibliothèque), de métal, d'eau (aquarium), ou d'un mur en armé entre votre Station Relais WiFi et les adaptateursurs WiFi.

De plus, sachez que votre Station Relais ne repètera que la moitié de la puissance du signal reçu de la modem routeur, ce qui reste amplement suffisant pour vos tâches de navigation sur Internet, de partage de fichiers et même de téléchargement (par exemple, si le modem routeur émet 20 Mbps vers votre Station Relais WiFi, cette dernière émettra la moitié de cette puissance, soit 10 Mbps max. vers libre ordinateur).

• Positionnez la Station Relais WiFi Hercules de façon à ce qu'elle s'intègre le peux possible dans votre environnement :

2.3.9. Etape 8: VERIFICATION DE LA ConnEXION WIFI

• Mettez votre Station Relais WiFi sous tension.

Au bout de quelques instants, son voyant WiFi (. ) doit passer de l'etat clignotant (en cours de connexion) à l'etat toujours allumé (connecté).

Si levoyant ne passais aI'etat connecte,votre Station Relais est trop eloignee de voitre modem routeur.Déplacez-la jusqu'à ce que le voyant passa a I'etat connecté.

• Cliquez sur Continuer.

2.3.10. Etape 9: ConnEXION AU RESEAU WIFI ETENDU (mode Relais WiFi)

Maintenant que vous Station Relais WiFi Hercules est installée et connectée à votre modem routeur, vous allez pouvoir profiter d'un réseau WiFi étendu en couverture. Vous pouvez maintainant connecter votre ordinateur ou péripérisque WiFi (console de jeu, téléphone, PDA...) en sélectionnant simplement le nom de réseau WiFi émis par toute modem routeur et en entrant la clé de sécurité utilisée.

• Ouvrez l'utilitaire de connexion WiFi de votre ordinateur ou de votre périphérique WiFi.
• Sélectionnez le réseau WiFi de votre modem routeur (par exemple, Hercules) et connectez-vous.

Si vous déplacez votre ordinaire ou votre péripérisque WiFi, celui-ci se connectera au point d'accès WiFi le plus proche, soit votre modem routeur soit votre Station Relais WiFi Hercules.

• Cliquez sur Continuer pour passer à l'étape finale.

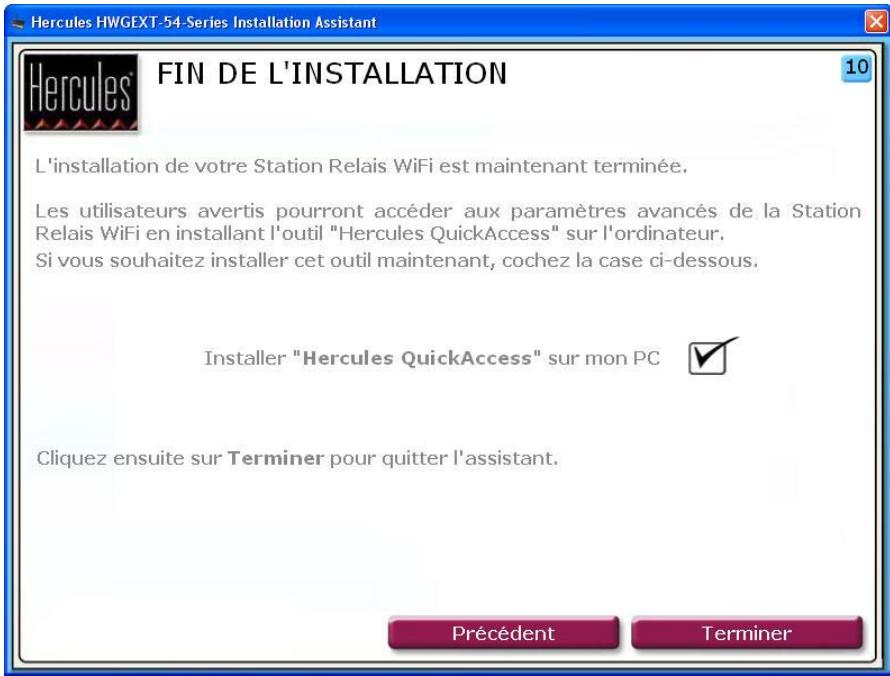

2.3.11. Etape 10: FIN DE L'INSTALLATION (mode Relais WiFi)

A la fin de l'installation, l'Assistant vous propose de copier l'utilitaire Hercules QuickAccess sur votre PC. Celui-ci vous permettra d'acceder ultérieurement aux parametes avancés de votre Station Relais WiFi Hercules, ainsi qu'aux outils de remise à zéro. Pour l'ouvrir, il vous suffira de double-cliquer sur l'icone Hercules QuickAccess installée sur votre ordinateur.

• Pour copier QuickAccess, cochez la case Installer "Hercules QuickAccess" sur mon PC.
• Cliquez sur Quitter.

Si vous ne souhaitez pas installer cet utiliser, vous ne pourrez acceder à la Station Relais WiFi Hercules qu'en entrant manuellement son adresse (voir 4.1 Ouvrir les portes du WiFi Extender Manager).

A tout moment, vous aurez la possibité de relancer l'installation en redémarrant le CD-ROM (voir 2.1 Lancer l'assistant d'installation de la Station Relais WiFi Hercules).

2.4. Installer la Station Relais WiFi Hercules en mode Point d'Accès WiFi

En utilisant le Mode Point d'Accès WiFi, vous allez ajouter la fonctionnalité WiFi à votre modem routeur pour pouvoir partager votre connexion Internet, vos dossiers ou votre imprimante avec d'autres péripériques sans fil.

Pour que votre modem routeur devienne un point d'accès WiFi pour transmettre les données aux autres péripériques sans fil, vous devrez laisser votre Station Relais WiFi Hercules connectée au port Ethernet de votre modem routeur après l'installation.

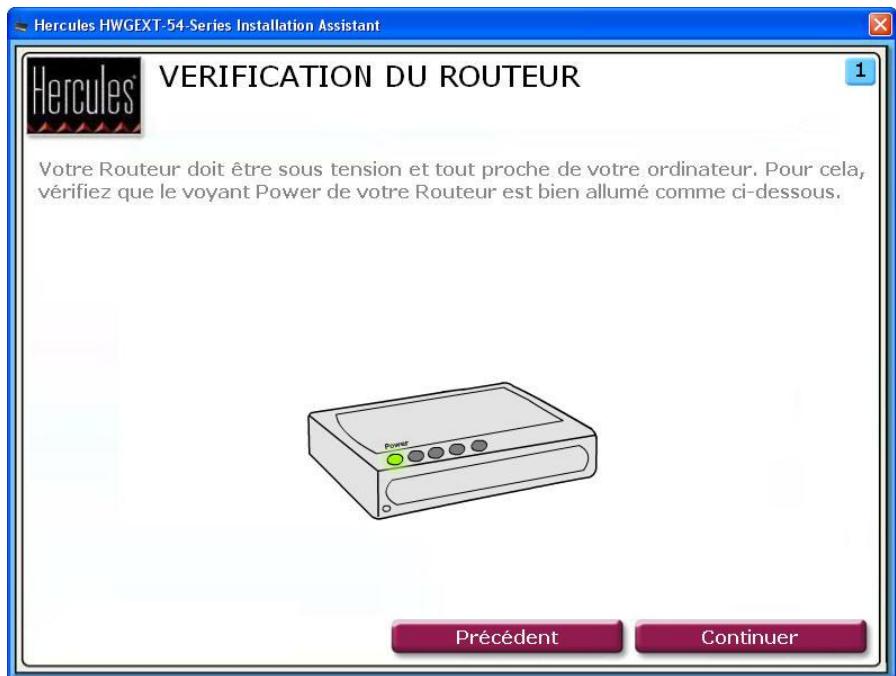

2.4.1. Etape 1: VERIFICATION DU ROUTEUR (mode Point d'Accès WiFi)

• Vérifiez que votre modem routeur est allumé.

2.4.2. Etape 2: DEBRANCHEMENT DE TOUT RESEAU ETHERNET (mode Point d'Accès WiFi)

• Débranche tous les cables Ethernet (reliés à votre modem routeur ou à un autre réseau) de votre ordinateur.

2.4.3. Etape 3: DEBRANCHEMENT DE TOUT RESEAU WIFI (mode Point d'Accès WiFi)

• Si vous ordinateur est connecté à un réseau WiFi quelconque, déconnectez-le en cliquant sur le bouton Déconnexion WiFi. Sinon, passerez à l'étape suivante en cliquant sur le bouton Suivant.

2.4.4. Etape 4: MISE SOUS TENSION ET BRANCHEMENT A VOTRE ORDINATEUR (mode Point d'Accès WiFi)

• Connectez le cordon d'alimentation de la Station Relais WiFi Hercules à la prise d'alimentation ① et branchez l'adaptateur secteur sur une prise secteur située à proximé de votre ordinateur principal et de votre modem routeur.

Levoyant d'alimentation s'allume.

• Connectez le cable Ethernet noir foumi au port Ethernet ② de la Station Relais WiFi Hercules et au port Ethernet (RJ-45) de l'adaptateur réseau de votre ordinateur.

Levoyant du port Ethernet s'allume.

• Cliquez sur Continuer.

2.4.5. Connexion WiFi de la Station Relais WiFi Hercules à votre routeur via QuickAccess

L'utilitaire Hercules Quick Access se lance automatique pour vous permettre de configurer votre Station Relais WiFi Hercules.

Si vous avez activé le Gestionnaire d'accès dans votre navigateur Internet afin de contrôler l'accès à des sites susceptibles de proposer un contenu à caractère violent ou autre, vous ne pourrez pas vous verser immediatement au WiFi Extender Manager.

Au lancement du QuickAccess, le Gestionnaire d'accès vous demandera l'autorisation de visiter le site http://192.168.178.200. Ce site correspond à l'interface WiFi Extender Manager présente sur votre Station Relais WiFi Hercules. Pour y acceder, il vous suffit d'accepter l'autorisation d'affichage de ce site. L'adresse de la Station Relais sera ainsi ménorisée dans le navigateur Internet et par la suite vous accéderez directement au WiFi Extender Manager.

-Suivez les instructions affichees a I'ecran :

• Saisissez le SSID de votrechioix ou conserveze le SSID Hercules.
• Cliquez sur Suivant.

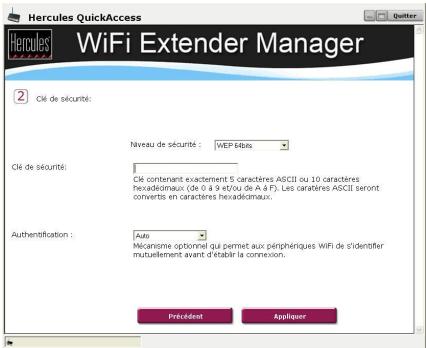

• Sélectionnez le niveau de sécurité de votre choix.
  Saisissez une clé de sécurité.
• Cliquez sur Connecter.

Reportez-vous au chapitre 4.9 Sécuriser son réseau WiFi pour savoir comment désir votre clé.

La configuration est maintainant terminée. Si elle a réussi, passée à l'Etape 6 : DEBRANCHEMENT OTRE ORDINATEUR. Sinon, cliquez sur Recommencer pour relancer l'assistant de configuration ou quitter pour quitter l'assistant.

2.4.6. Etape 5: DEBRANCHEMENT DE VOTRE ORDINATEUR ET BRANCHEMENT SUR LE ROUTEUR (mode Relais WiFi)

Votre Station Relais WiFi Hercules est maintainant prete à émettre le réseau WiFi choisi vers vos péripériques sans fil.

• Débranche le cable Ethernet reliant votre Station Relais WiFi à votre ordinateur.
• Branchez le cable Ethernet à l'un des connecteurs marqués LAN de votre modem routeur.
• Cliquez sur Continuer.

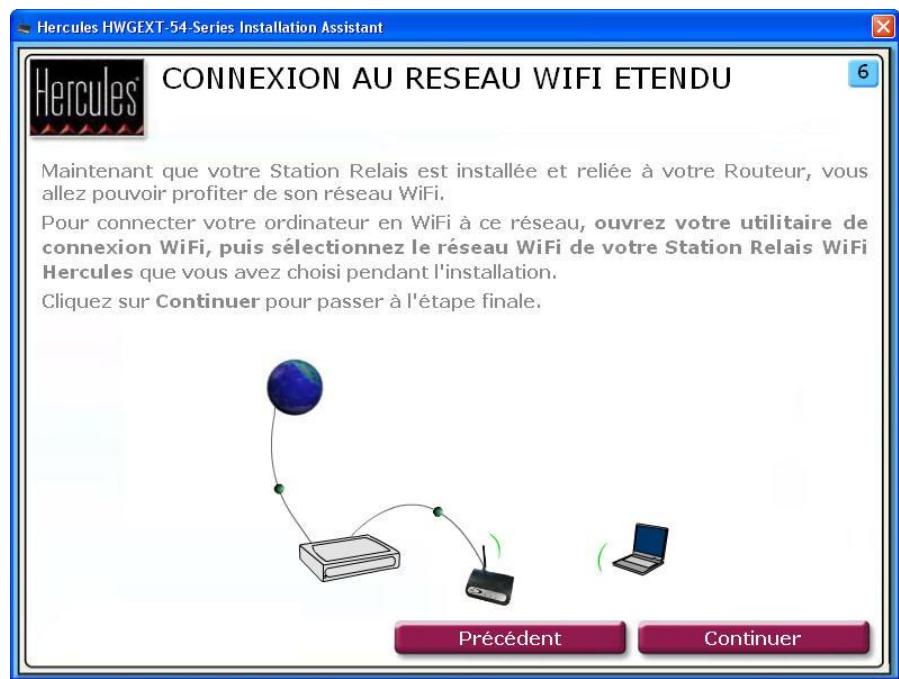

2.4.7. Etape 6: CONNEXION AU RESEAU WIFI ETENDU (mode Point d'AccèsWiFi)

Maintenant que vous Station Relais WiFi Hercules est installée et connectée à votre modem routeur, vous allez pouvoir profiter de votre réseau WiFi. Vous pouvez maintainant connecter votre ordinateur ou péripérisque WiFi (console de jeu, téléphone, PDA...) en sélectionnant simplement le nom de réseau WiFi émis par votre Station Relais WiFi et en entrant la clé de sécurité utilisée.

• Ouvrez l'utilitaire de connexion WiFi de votre ordinateur ou de votre périphérique WiFi.
• Sélectionnez le réseau WiFi de votre Station Relais WiFi (par exemple, Hercules) et connectez-vous.
• Cliquez sur Continuer pour passer à l' étape finale.

2.4.8 Etape 7: FIN DE L'INSTALLATION (mode Point d'Accès WiFi)

A la fin de l'installation, l'Assistant vous propose de copier l'utilitaire Hercules QuickAccess sur votre PC. Celui-ci vous permettra d'acceder ultérieurement aux parametes avancés de votre Station Relais WiFi Hercules, ainsi qu'aux outils de remise à zéro. Pour l'ouvrir, il vous suffira de double-cliquer sur l'icone Hercules QuickAccess installée sur votre ordinateur.

• Pour copier QuickAccess, cochez la case Installer "Hercules QuickAccess" sur mon PC.
• Cliquez sur Quitter.

Si vous ne souhaitez pas installer cet utiliser, vous ne pourrez acceder à la Station Relais WiFi les qu'en entrant manuellement son adresse (voir 4.1 Ouvrir les portes du WiFi Extender Gager).

A tout moment, vous aurez la possibité de relancer l'installation en redémarrant le CD-ROM (voir 2.1 Lancer l'assistant d'installation de la Station Relais WiFi Hercules).

2.5. Diffuser sa connexion Internet via la Station Relais WiFi Hercules

Comme nous l'avons décrit au chapitre 2. Installation de la Station Relais WiFi Hercules, vous pouvez associer en toute simplicité votre Station Relais WiFi Hercules à votre modem routeur et utiliser ainsi votre connexion Internet avec vos autres ordinateurs et/ou consoles de jeu place à des endroits jusqu'ànc non couverts par votre réseau WiFi.

2.5.1. Tester sa connexion Internet

Après avoir installéVote Station Relais Hercules, you pouvez effectuer un premier test de connexion. Vérifiez, par exemple, que vous avez acces à leur réseauWiFi en vous connectant avec un ordinateur portable, place dans une autre piece de votre habitation, dans la zone de couverture de leur réseauWiFi.

• Dans la liste des réseaux déetectés, connectez-vous à votre réseau WiFi.
• Lancez un navigateur Internet (Internet Explorer, Netscape Navigator ou Mozilla Firefox) depuis votre ordinateur.
• Entrez l'adresse www.hercules.com.

La page d'accueil du site Hercules doit s'afficher.

Si vous connexion Internet fonctionne :

Il est désormais temps pour vous d'apprendre à maitriser votre réseau WiFi (reportez-vous au chapitre 4. WiFi Extender Manager pour les utilisateurs avertis).

Si vous connexion Internet ne fonctionne pas :

Reportez-vous à la section ci-dessous.

2.5.2. Résoudre les événuelles difficultés d'accès à WiFi Extender Manager ou à Internet

Si vous n'arrivez pas à vous connecter à l'interface de WiFi Extender Manager ou à Internet, les paramètres de votre ordinateur ne sont peut-être pas correctement configurés. Nous vous proposons ci-après quatre méthodes pour vous aider à résoudre le problème.

1ere methode : vérifier les parametes de connexion reseau Windows

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP ou Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

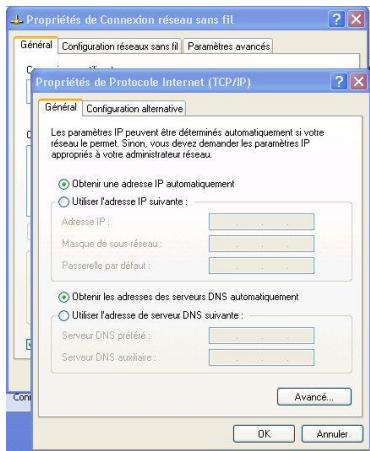

- Sous Windows XP ou Vista

1. Cliquez sur Demarrer/Panneau de configuration. Double-cliquez sur Connexions reseau.
2. Dans la partie Résseau local ou Internet à haute vitesse, cliquez à l'aide du bouton droit sur l'icone correspondant à votre carte réseau (ou au pont réseau, si vous en avez créé un) et selectionnéz Propriétés.
3. Dans l'onglet Général de la fenêtre Propriétés de Connexion au réseau local, déroulez la liste, sélectionnez et mettez en surbrillance l'élement Protocole Internet (TCP/IP).

1. Cliquez sur Propriétés, Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres, puis quitterze le Panneau de configuration.

Le modem routeur va maintainant pouvoir attribuer une adresse IP à votre ordinateur.

Une adresse IP est une adresse unique attribuée par le modem routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

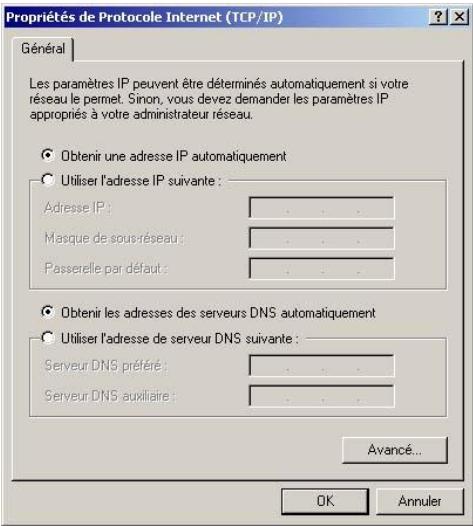

- Sous Windows 2000

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Connexions réseau et accès à distance.
2. Clique à l'aide du bouton droit de la souris sur la connexion souhaitee et choisissez Propriétés.

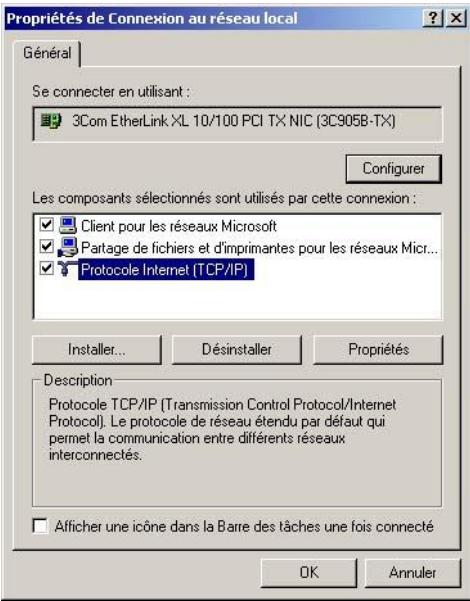

3. Dans l'onglet Général, mettez en surbrillance l'élement Protocole Internet (TCP/IP).

4. Cliquez sur Propriétés et Sélectionnez Obtenir une adresse IP automatiquement dans l'onglet Adresse IP et Obtenir les adresses des serveurs DNS automatiquement.

5. Cliquez sur OK pour fermer les fenêtes, puis quitterze le Panneau de configuration.

Le modem routeur vaMAINANT pouvoir attribuer une adrresse IP àvoitré ordinaire.

Une adresse IP est une adresse unique attribuée par le modem routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

2ème méthode : relancer l'installation à partir du CD-Rom

• Insérez le CD-Rom d'installation fourni, puis suivez la procédure indiquée à la section 2.1 Lancer l'assistant d'installation de la Station Relais WiFi Hercules.

3ème méthode: restaurer les paramètres d'origine de la Station Relais WiFi Hercules

• Débranchez la Station Relais WiFi.
• Appuyez sur le bouton Reset ③ avec un embout pointu pendant 10 secondes.
• Relâchéz le bouton, puis attendez.

Votre Station Relais WiFi va charger ses parametes d'origine et se réinitialiser. Vous pouvez relancer l'installation à partir du CD-ROM (voir la 2ème méthode ci-dessus)

4ème méthode: acceder au support technique

• Rendez-vous sur le site http://ts.hercules.com et selectionnez votre langue. Vous aurez alors accès à différents services (Faire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème.

3. BIENVENUE DANS LA WIRELESS ATTITUDE™!

Maintenant que vous mañrises les principales fonctionnalités de la Station Relais WiFi Hercules, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montré comment le sans-fil est étroitement lié à la convivialité et la capacité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jourer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrz dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

3.1. Quelques prérequis

Nous vous conseillons de suivre les instructions ci-après pour chacun de vos ordinateurs :

• Les procédures décrites dans ce chapitre différent selon le système d'exploitation. Veillez à bien vous reporter aux chapités correspondant à votre système.
• Ces procédures s'appliquent également aux ordinateurs ou périhériques directement connectés à votre modem routeur par un cable Ethernet.
• Vous pouze acceder à toutes les possibilités de paramétrage grâce au logiciel propriété fourni par le fabricant de votre périhérique WiFi (exemple : Hercules WiFi Station livre avec les adaptateurs WiFi Hercules) ou grâce à l'utilitaire de configuration de Windows, accessible dans la Barre des tâches.
• Pour partager une connexion Internet, votre modem routeur et votre Station Relais Wifi Hercules doivent être branchés et allumés et votre ligne Internet doit être activée.

Rappel: le réseau WiFi que vous avez établi est de type Infrastructure (par opposition au mode Ad hoc), car il est composé d'un point d'accès et d'un ou plusieurs ordinateurs.

3.2. Ordinateurs sous Windows Vista : Se connecter à un réseau sans fil

La procédure que nous décrivons ci-après se veut intuitive et non exhaustive. Si vous maitrises oows Vista, vous constaterez qu'il existe d'autres possibités d'arriver aux mêmes résultats. Youserez ci-après notre procédure, mais libre à vous de désirir toute méthode préféree.

Alternative : Certains constructeurs de périhériques WiFi fournissant également leur propre logiciel de connexion (exemple : Hercules WiFi Station livre avec les adaptateurs WiFi Hercules). Nous vous recommendons de vous reporter à leur manuel d'utilisation pour étabir votre connexion.

Une fois vous ordinateur allumé, votre adaptateur WiFi détecte automatiquement les réseaux sans fil disponibles et les affiche dans une fenêtre spécifique.

Pour visualiser les reseaux sans fil détectés :

• Dans la Barre des tâches de Windows Vista, cliquez sur l'icone des réseaux, qui regroupe aussi bien les réseaux sans fil que les réseaux filaires.

Le message Des réseaux sans fil sont disponibles s'affiche lorsque votre adaptateur WiFi a détecté des réseaux sans fil.

Non connecté

Des reseaux sans fil sont disponibles.

Connexion à un réseau Centre Réseau et partage

• Cliquez sur ce message pour afficher la liste des réseaux. La fenêtre Connexion à un réseau s'affiche.

• Parcourez la liste et Sélectionnez vous réseau sans fil (ici, le réseau Hercules). Vous constaté que ce réseau est sécurisé.

Remarque: Si vous scélectionné un réseau sécurisé, vous devrez saisir sa clé de sécurité. Pour cela, il est nécessaire de connaître la clé définie lors de la création de votre réseau sans fil.

• Cliquez sur le bouton Connexion.

Patientez quelques instants. Lorsque la connexion au réseau Hercules a réussi, vous pouvez enregistrer ce réseau dans vos favoris en cochant la case Enregistrer ce réseau et évientuelles Lancer automatiquement cette connexion. Dans ce cas, votre ordinateur essaiera toujours de se connecter à ce réseau à chaque ouverture de session.

• Sélectionnez l'emplacement de votre réseau : Domicile, Bureau ou Lieu public.

Dans notre cas, nous considérons que vous allez utiliser votre réseau à domicile, ce qui permettra à vous même ainsi qu'à d'autres utilisateurs du réseau de voir les ordinateurs prênts sur le réseau (prince du « Voir et être vu »), indispensable pour pouvoir partager par la suite ses dossiers, son imprimante et sa connexion ADSL).

Remarque: si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications foumies par Windows Vista.

Il se peut que Windows Vista ne vous propose pas de sélectionner votre emplacement réseau à ce qui est et choisisse pour vous, par défaut, un emplacement public (c'est notamment le cas si vous vous ne déja connecté à un réseau). Pour désirir un autre emplacement, vous devrez cliquer sur le lien d'annaliser situé en regard du nom de votre réseau, dans la zone Hercules (réseau public) du site Réseau et partage.

• Dans la Barre des tâches, cliquez sur l'icone de connexion réseau pour vérifier que vous étés bien connecté au réseau Hercules (le message Actuellement connecté à : Hercules doit s'afficher).

• Cliquez sur votre réseau Hercules pour acceder à ses propriétés.

Le Centre Réseau et partage s'affiche. Vous constatéz, dans la partie supérieure de la fenêtre, que vous ordinateur, dénommé PC-WIFI, est connecté au réseau Hercules qui est lui-même connecté à Internet.

Par défaut, votre ordinaire fait partie d'un réseau privé (par opposition au réseau public). Pour connaître les différences entre réseau public et privé, reportez-vous à la section Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL.

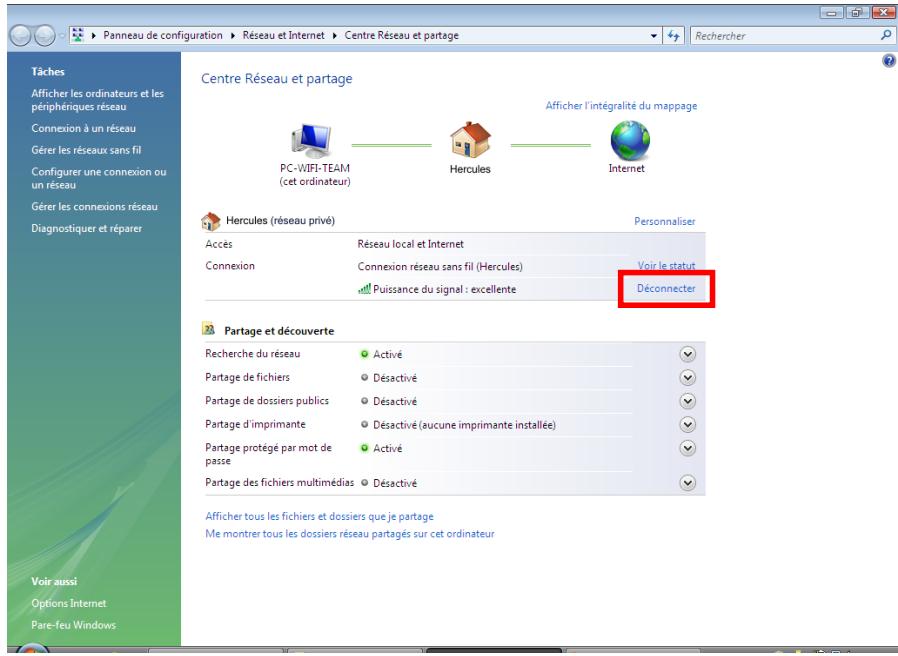

3.3. Ordinateurs sous Windows Vista: Se déconnecter d'un réseau sans fil

Une fois connecté à un réseau, vous pouvez vous déconnecter depuis le Centre Réseau et partage, par exemple.

Depuis le Centre Résseau et partage :

• Cliquez sur le lien Déconnecter.

Windows Vista déconnecte votre réseau.

3.4. Ordinateurs sous Windows Vista : Gérer ses réseaux favorsis

Un favori est un ensemble de parametes de connexion à un réseau Infrastructure ou Ad hoc connu (le vous, celui d'un voisin, d'un ami). Le Centre Réseau et partage de Windows Vista vous permet de garder en mémoire les parametes d'un réseau, ou d'ajouter ou supprimer des favorsis.

Pour afficher les réseaux favoris, ajouter ou supprimer un réseau, cliquez sur le lien Gérer les réseaux sans fil dans la zone des Tâches.

Taches

Afficher les ordinateurs et les péripériques réseau

Connexion à un réseau

Gérer les réseaux sans fil

Configurer une connexion ou un réseau

Gérer les connexions réseau

Diagnostic et répérer

Par exemple, pour supprimer le réseau Hercules auquel vous venez de vous connecter, selectionnez-le dans la liste (il s'affiche désormais en surbrillance bleue), puis cliquez sur le bouton Supprimer.

Pour ajouter un réseau, cliquez sur le bouton Ajouter. Windows Vista lance l'assistant de connexion manuelle à un réseau sans fil. Suivez les instructions affichées.

Enfin, vous pouvez modifier la priorité de connexion avec les boutons Descendre ou Monter.

3.5. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des donnees, une imprimante ou une connexion ADSL entre des ordinateurs Equipes de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au meme groupe de travail. En revanche, si vous efectue le partage entre Windows Vista et un systeme d'exploitation anterieur, veillez a bien definir le meme groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque: les chemins d'accès ci-dessous peuvent varier légément si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Vouv avez associéVote ordinateur a un reseau privé (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périhériques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

3.5.1. Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantos que vous avoue partagés à partir de cet ordinateur.

Activier le partage de fichiers

Desactiver le partage de fichiers

Appliqueer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d"autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.
• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le

partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et creator des fichiers (le contenu de ces dossiers ne contienda aucune limitation en termes de consultation, d'ecriture ou autre).

Partage de dossiers publics

Désacté

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?
Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers

Active le partage a fin que toute personne avec un acces reseau puisse ouvrir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dossier)

Appliquer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès reseau peuvent se connecter aux imprimantes attachés à l'ordinateur et les utiliser.

Activer le partage d'imprimante
Desactiver le partage d'imprimante

Appliqueer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage des fichiers multiméidas

Remarque: cette option permet d'activer le partage de votre musique, vos vidEOS et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multiméias © Désactivé

Quand le partage des fichiers multiméias est activé, les personnes et les périphériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partages sur le réseau.

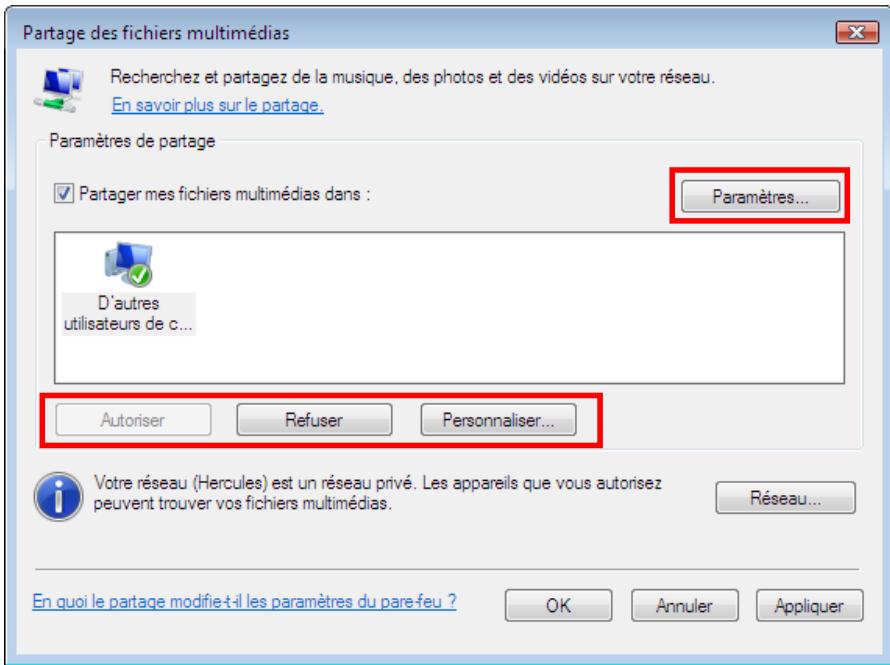

• Dans la fenêtre Partage des fischiers multimédias qui s'affiche, cochez la case Partager mes fischiers multimédias.

• Cliquez sur OK. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramétres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirir les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

3.5.2. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel : Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utiliseur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images personelles, par exemple), il sera nécessaire de désirir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiquedans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

1. Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créé sur votre PC. Vous pouze également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFI\Users\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partages sur l'ordinateur ou les dossiers partages sur le réseau en cliquant sur les liens ci-dessous dans le Centre Résseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partagés sur cet ordinateur

3.5.3. Ordinateurs sous Windows Vista: Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC-WIFUsers\Mes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete definei, saisisze Your nom d'utiliser et voire mot de passer.

Tous les dossiers partages apparaiscent. Selon voitre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

3.5.4. Windows Vista: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans

le Centre Réseau et partage (voir le chapitre 3.5.1 Activer le partage). Ensuite l'imprimante doit être mise

en partage sur l'ordinateur sur lequel elle est branchee et installee.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration.

2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton croit de la souris sur l'imprimante et selectionnez l'options Partager...

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.

2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

3. Cochez la case Partager cette imprimante.

4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

3.5.5. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée

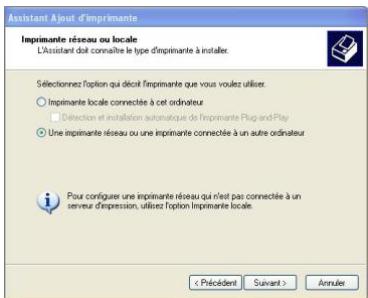

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

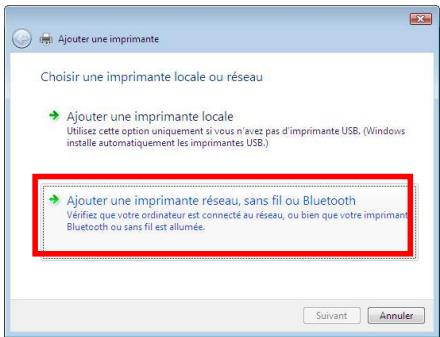

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

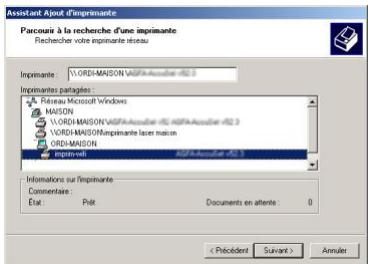

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliqueur Suivant.

3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

4. Validez le nom de votre imprimante, puis cliquez sur Suivant.

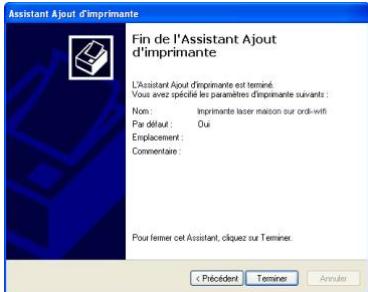

5. Cliquez sur Terminer pour fermer l'assistant.

3.5.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à leur point d'accès, en l'occurrence leur modem routeur, leur Modem routeur Hercules ou leur Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échéanger des données, jourer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suívez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous reliée à leur modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Connectez-vous à votre réseau sans fil (Hercules, par exemple).
2. Accedez au Centre Résseau et partage. Pour ce faire, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.
3. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
3. Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
4. Cliquez sur Propriétés.

1. Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

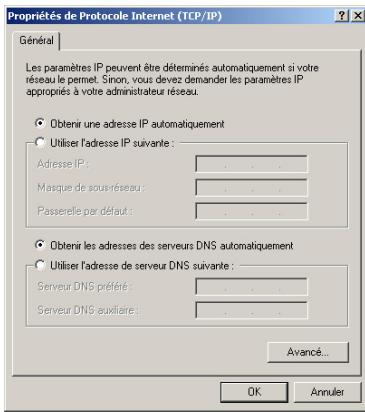

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour valider.
3. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

3.6. Ordinateurs sous Windows XP: Se connecter à un réseau sans fil

La procédure que nous décrivons ci-après se veut intuitive et non exhaustive. Si vous maitrises Windows XP, vous constaterez qu'il existe d'autres possibités d'arriver aux mêmes résultats. Vous trouvrez ci-après notre procédure, mais libre à vous de désirir votre méthode préféree.

Alternative : Certains constructeurs de périhériques WiFi fournissant également leur propre logiciel de connexion (exampie : Hercules WiFi Station livre avec les adaptateurs WiFi Hercules). Nous vous recommendons de vous reporter à leur manuel d'utilisation pour étabir votre connexion.

Une fois vous ordinateur allumé, votre adaptateur WiFi détecte automatiquement les réseaux sans fil disponibles et les affiche dans une fenêtre spécifique.

Pour visualiser les reseaux sans fil détectés :

• Dans la Barre des tâches de Windows XP, cliquez sur l'icone des réseaux, qui regroupe aussi bien les réseaux sans fil que les réseaux filaires.

Le message Résaux sans fil détectés s'affiche lorsque votre adaptateur WiFi a détecté des réseaux sans fil.

• Cliquez sur ce message pour afficher la liste des réseaux. La fenêtre Connexion réseau sans fil s'affiche.

• Parcourez la liste et Sélectionnéz votre réseau sans fil (ici, le réseau Hercules1). Vous constaté que ce réseau est sécurisé.

Remarque: Si vous scélectionnez un réseau sécurisé, vous devrez saisir sa clé de sécurité. Pour cela, il est nécessaire de connaître la clé définie lors de la création de votre réseau sans fil.

• Cliquez sur le bouton Connecter en bas à droite.

3.7. Ordinateurs sous Windows XP : Se déconnecter d'un réseau sans fil

Une fois connecté à un réseau, vous pouvez vous déconnecter depuis la fenêtre Connexion réseau sans fil, par exemple.

Depuis la fenêtre Connexion réseau sans fil :

• Sélectionnez votre réseau, puis cliquez sur le bouton Déconnecter en bas à droite.

Windows XP déconnecte votre réseau.

3.8. Ordinateurs sous Windows XP : Gérer ses réseaux favorsis

Un favori est un ensemble de parametes de connexion à un réseau Infrastructure ou Ad hoc connu (le Vous, celui d'un voisin, d'un am). Pour afficher les réseaux favoris, ajouter ou supprimer un réseau, cliquez sur le lien Gérer les réseaux sans fil depuis la fenêtre Connexion réseau sans fil.

Pour supprimer un réseau favori :

Pour ajouter un réseau à ses favors :

• Sélectionnez-le dans la liste (il s'affiché désormais en surbrillance bleue).
• Cliquez sur le bouton Supprimer.

Ce réseau est supprimé de la liste des réseaux favoris.

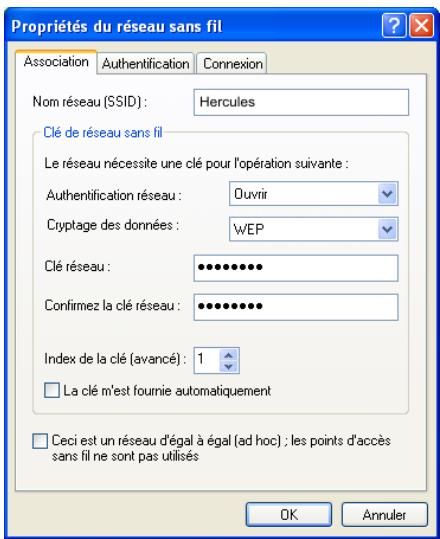

• Cliquez sur le bouton Ajouter.

Windows XP ouvre une nouvelle fenêtre dans laquelle vous pouvez saisir les informations.

Saisissez le SSID du réseau.
- Sélectionnez les informations de sécurité : type d'authentication et clé de cryptage.

Pensez à décochez la case La clé m'est fournie automatiquement pour pouvoir saisir la clé reseau (dans le cas d'une clé WEP).

• Saisissez la clé réseau (la clé de sécurité définie lors de la creation du réseau).
• Cliquez sur OK.

Ce nouveau réseau s'ajoute à la liste des réseaux favoris.

Pour modifier l'ordre de connexion à un réseau :

• Cliquez sur les boutons Monter ou Descendre pour modifier la priorite de connexion.
• Cliquez sur OK.

3.9. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

3.9.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions réseau ci-dessous sont déconnectées. Connectez côtes réseau ou autrement connectez Your matériel réseau, puis clézque sur Suvant.

Connexions

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel réseau déconnecté

<Précièdent

Suivant

Annuler

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenetre ci contre peut apparaitre si I'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau sans fil ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établiesse la connexion de cette péripérisque reseau à votre modem routeur (si vous possédez un adaptateur Hercules Wireless G PCI, USB2 ou PCMCIA, reportez-vous au chapitre L'utilitaire WiFi Station de votre Manuel de l'utilisateur).

Assistant Configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'assistant a trouvez une connexion Internet partagée sur l'ordinaire "Peripherique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommende)
Non, me permettre de besoin un autre moyen de me connecter à Internet

<Précièdent

Suivant >

Annuler

Assistant Configuration du réseau

Selectionnez une méthode de connexion.

Sélectionne la description qui correspond le moins à cet ordinateur
Coté l'ordinaire se connecte directement à Internet. Les autres ordinaires de mon réseau se connectent à Internet via ce ordinaire.
Voiunexample
Cé ordinaire se connecte à Internet via un autre ordinaire de mon réseau domestique ou via une passairette résidiente.
Voiunexample
Autre

En savoir plus sur les configurations réseau domestique et petite entreprise.

Suivant>

Anruler

Assistant Configuration du réseau

Sélectionnez votre connexion Internet.

Sélectionnéz votre connexion Internet à partir de la liste suivante.

L'Assistant a préselectionné "Connexion au réseau local 2" en tant que connexion la plus susceptible d'être correcte.

Connexions :

Connexion 13942

Carte reseau 1394#2

T Connexion reseau sans fil

Hercules Wireless PCI Card HWGPCI-54

En savoir plus sur Comment déterminer votre connexion Internet.

<Précièdent

Suivant

Annuler

La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.
2. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Autre.
3. Dans la fenêtre suivante, sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.
4. Si la fenetre ci-contre apparait, seLECTIONnez la connexion réseau sans fil Hercules Wireless G, puis cliquez sur Suivant.

Assistant Configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous avrez sélectionné n'est pas reconnommée car plus d'un ordreur se connecte directement à Internet. Il ne p'a pas de moyen sécurité de patager des fichiers entre ordinateurs en protegeant toute ordrateur des menaces de sécurité Internet.

Microsoft recommend une réseau dans lequel tous les ordinateurs se connectent à Internet via un seuin ordinaire ou via une passerelle résidencelle.

C. Assistant steitant ave plefte de connexion Internet (ICF) sur ce ordinateur. ICF va proteger les personnes et les parents, les parents ne sont pas en contact, et le parent empêche ce ordinateur de patager des fichiers avec d'autres ordinates develle la réserve.

Pour enavoit plus sur deologies configurations réseaux ou des techniques réseaux avances et autres, la structure actuelle, consultative configurations réseaux reconnues dans le Centre d'air de se supporte.

<Précièdent

Suivant >

Annulert

Assistant Configuration du réseau

Votre ordinateur a plusieurs connexions.

Cet ordreulent compte plusieurs connexions: L'Assistant peut regrouper ces connexions pour que les autres ordinataires les utilisant puissant communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées (recommende)
Me laisser的成长 les connexions à mon réseau

En apprendé davantage sur Les liasons fisseau

Suivant>

Annuler

Assistant Configuration du réseau

Donnez a cet ordinateur une description et un nom.

Description de l'ordinateur: Mon ordinateur WFi

Exemples : ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur:

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinaire MFi

Certains fournisseurs de services Internet demandent à ce que vous utilisez un nom d'ordinaireur spécifique. C'est souvent le cas pour les ordinaires espécifiés d'un modem cable.

Si c'est le cas de voite ordinaire, ne modifies pas le nom d'ordinaire fouin par toute fournisseur de services Internet.

En apprende plus sur les noms d'ordinateur et les descriptions.

<Précièdent

Suiyant>

Annuler

1. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez un modem routeur intégrant un pare-feu, vos ordinateurs sont déjà protégés.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistantCDF les connexions appropriées.

2. Cliquez sur Suivant.

3. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.

Assistant Configuration du réseau

Nommez voitre reseau.

Nominevezreseau enspecilienumondegroupeof travaicidiessous.Tousles ordinateure devoireseurodevaientavoirlemonnomedegreeoftraillivat.

Nom du groupe de travail :

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Vouasezpresqefini...

You've dessexé l'assistantattribution Confluent du réseau sur chaque des ordreurs du réseau. En cas de l'origine des ordreurs qui passent la transposition XP, vous pouvrez utiliser le CD de Windows XP et la commande d'aux résements de réseminant.

Queyoulez-vousfaire？

Creer un disque d'installation du réseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de WindowsXP
Terminer uniquement cet Assistant, je n'aipasbeoin de'executer sur d'autres ordinateurs

<Précièdent

Suivant >

Annuler

Assistant Configuration du réseau

Fin de l'Assistant Configuration du réseau

Vouescevercorrectémentparcellecentindromeur pour la mise en reseau domestique ou petite entreprise.

Pour oblvenir d'âle sur la mise en réseau ou petite étaguerie, les autres liées aux rubiques suvantielles dans le Centre d'âle et de support.

• Partager les fichiers et dossiers
  Utiliser le dossier Documents partagés

Pour afficher d'autes ordinaires sur le réseau, clique sur Démarer plus clique sur Favoris le réseau.

Pour fermer cet Assistant, cliquez sur Terminer.

<Précièdent

Termines

Annuler

1. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.
   Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
2. Cliquez sur Suivant.
3. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avons choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complémentération relat au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation windows, vous pouvez vous reporter à l'aide en ligne de Windows.

3.9.2. Windows XP: Mentre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage reseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs reseau à modifier mes fichiers. Dans ce cas, l'utiliseur pourrait dire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partages sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et rite permet uniquement de partager des fischiers entre plusieurs utilisateurs d'un même PC. Les fischiers alors placés dans un dossier Documents partages. Partage réseau et sécurité permet en revanche rtager des fischiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Yououpouzeuniquementpartagerlecontud'undossier,etnon unfichierseil.Iestdoncoseilléer un dossier specifquementdestinéa cet usage et d'yplacer les fichiers àpartager

3.9.3. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaissant.

3.9.4. Windows XP: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

7. Si vous le souhaitez, définièsez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

3.9.5. Windows XP: Modifier le nom d'un groupe de travail

Voussouspouceavabereasondechangierlenomdevoortregroupedeworkutislateursvanacésuniquement). Danscecas,procedez comme suit：

1. Cliquez sur Demarrer/Panneau de configuration/ Performances et maintenance/ Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a reussi et que vous doivent rédiguerer l'ordinaireur.
2. Répétez la procédure pour chaque ordinateur.

3.9.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : évit ter temporairement de se connecter aux reseaux, economiser la batterie,...

• Cliquez sur Demarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau est présente.

• Si son etat est Désactivé, cliquez à l'aide du bouton droit de la souris sur voitré Connexion réseau sans fil et seLECTIONnez Activer.
• Si son etat est Activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et seLECTIONnez Désactiver.

3.10. Ordinateurs sous Windows 2000: Se connecter à un réseau sans fil, se déconnecter d'un réseau sans fil,:gérer ses favoris

Windows 2000 ne fournit aucun assistant permettant d'acceder à ces fonctionnalités. Vous devrez faire appel au logiciel propriétaire fourni avec votre périphérique WiFi pour effectuer toutes ces tisations (exemple : Hercules WiFi Station livre avec les adaptateurs WiFi Hercules).

3.11. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 2000, il est preferable que les ordinateurs appartiennent au meme groupe de travail.

3.11.1. Créer un groupe de travail sous Windows 2000

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Systeme.

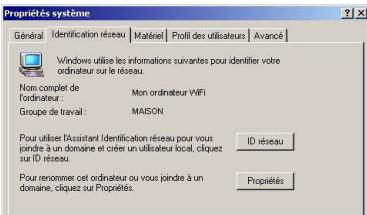

2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous doivent redémarrer l'ordinaireur.
2. Cliquez de nouveau sur OK.

3.11.2. Windows 2000: Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partager ce dossier.
4. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également limiter l'accès au dossier en choisisant un nombre d'utilisateurs limite et un type d'accès dans les Autorisations.

1. Cliquez sur Appliquer, puis sur OK.

3.11.3. Ordinateurs sous Windows 2000: Acceder aux dossiers partages

1. Cliquez sur Demarrer/Programmes/Accessoires/ Explorateur Windows.
2. Double-cliquez sur Favoris réseau, Tout le réseau, puis sur Réseau Microsoft Windows.
3. Double-cliquez sur votre groupe de travail.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
4. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaissant.

3.11.4. Windows 2000: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton croit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagée en tant que et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Suivant pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

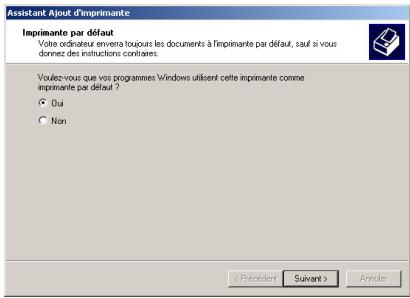

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

3.11.5. Windows 2000: Modifier le nom d'un groupe de travail

Voupez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Systeme.

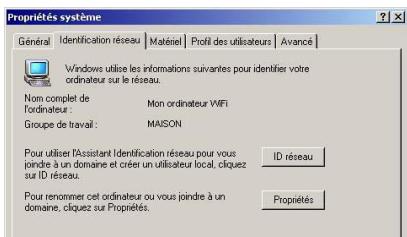

2. Dans la fenêtre Propriétés système, Sélectionné l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saississez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous doivent redémarrer l'ordinaireur.
2. Repetez la Procedure pour chaque ordinaire.

3.11.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Demarrer/Parametes/Connexions reseau et accès à distance.
2. Sélectionnez votre connexion réseau sans fil.
3. Cliquez à l'aide du bouton droit de la souris sur la connexion et sélectionnez Propriétés.

1. Dans la fenêtre Propriétés de Connexion au réseau local, Sélectionnéz Protocole Internet (TCP/IP).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres.

Windows peut vous demander de redémarrer votre ordinaire.

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

3.11.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : évité temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 2000 :

• Accedez au Gestionnaire de périhériques.
• Sélectionnez votre adaptateur sans fil dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et selectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISEZ l'options Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 2000, reportez-vous à l'aide de Windows.

4. WIFI EXTENDER MANAGER POUR LES UTILISATEURS AVERTIS

WiFi Extender Manager a été créé pour répondre aux attentes du plus large public. Le présente chapitre est dédié aux utilisateurs qui souhaitent s'approprier les subtilités du WiFi, explorer les fonctionnalités plus avances offertes par WiFi Extender Manager pour exploiter au moins votre Station Relais Wifi Hercules. Mais prenez garde! La modification de certains paramètres peut avoir des conséquences sur le bon fonctionnement de votre réseau. Sachez cependant que rien n'est irréversible, vous pourrez à tout moment revenir à la configuration d'origine ou recharger une configuration personalisée.

La modification des paramètres de votre réseau s'effectue via l'interface du WiFi Extender Manager avec votre ordinateur connecté en Ethernet ou en WiFi. Si vous étés connecté en WiFi, toute sélection d'un réseau différent de celui de votre modem routeur ou toute saisie de clé erronée entraînera la déconnexion du WiFi Extender Manager.

Lorsque vous aurez terminé, vous pourrez explorer vous-même toutes les subtilités du WiFi que nous dérivons dans le chapitre 3. Bienvenue dans la Wireless Attitude™!

4.1. Ouvrir les portes du WiFi Extender Manager

L'assistant d'installation que vous avez lancé à partir du CD-Rom a installé sur toute Bureau un'utilitaire de connexion, nommé « Hercules Quick Access ». Celui-ci va vous permettre de vousprésenter à la porte (fermée à clé pour l'instant) du WiFi Extender Manager.

• Pour acceder à la porte d'entrée du WiFi Extender Manager, double-cliquez simplement sur l'icone Hercules Quick Access placée sur votre Bureau.

La fenêtre de connexion à la Station Relais WiFi Hercules s'affiche.

Ou, si vous vous avez choisi de ne pas installer l'icone de lancement rapide :

• Ouvrez le navigateur de votrechioix (Internet Explorer, Mozilla Firefox ou Netscape Navigator) et entrez l'adresse http://192.168.178.200.
  Yououvoutrouvemaintenantdevantla ported'entreequ'ilvoussoudraouviral'aide d'unmotdepasse.
• Pour ouvrir la porte, entrez le mot de passer par défaut ou entrez votre propre mot de passer si vous en avez défini un (pour savoir comment définir son propre mot de passage, reportez-vous au chapitre 4.2. Protégger l'accès à WiFi Extender Manager).
• Cliquez sur Connexion.

Le mot de passer vous permet de rester le seul à pouvoir acceder à votre WiFi Extender Manager, aux paramétres de votre Station Relais WiFi Hercules. C'est pourquoi il est important de le changer lors première'utilisation (voir ci-après).

4.2. Protégier l'accès à WiFi Extender Manager

Si vous franchissez pour la première fois la porte du WiFi Extender Manager, il est conseilé de changer le mot de passer par défaut, 123456, directement depuis le panneau de connexion à la Station Relais WiFi Hercules.

• Cliquez sur le bouton Changer le mot de passermentant.
• Saisissez l'ancien mot de passer (123456, si c'est la première fois), le nouveau, que vous choisissez, puis confirmez le nouveau mot de passer.
• Cliquez sur Confirmer et connecter pour mémoriser le mot de passer et vous connecter.

La porte du WiFi Extender Manager s'ouvre sur la page d'accueil ci-dessous. Vous pouvez désormais explorer toutes les fonctionnalités de votre Station Relais WiFi Hercules.

Si vous avez selectionné le mode Relais WiFi lors de l'installation, la page d'accueil suivant s'affiche :

Si vous avez selectionné le mode Point d'Accès WiFi lors de l'installation, la page d'accueil suivant s'affiche :

4.3. Naviguer dans l'interface du WIFI Extender Manager

L'interface du WIFI Extender Manager a ete conque dans le but de facilititer la navigation dans les differents menus. Cependant, si vous vous sentez perdu, vous pouze a tout moment cliquer sur le lien Retour sur la page d'accueil et revenir ainsi au point de depart de toutes les fonctionnalités de votre Station Relais WiFi Hercules.

4.4. Consulter les informations de son réseau WiFi

Vou venez de franchir la porte d'entrée du WiFi Extender Manager. Il est maintainant temps d'explorer toutes ses possibilités. Commencez par consulter les diverses informations affichées à l'écran selon le mode sélectionné : SSDI du point d'accès et de la Station Relais et nombre de péripériques WiFi connectés, par exemple, pour le mode Relais WiFi.

4.5. Se connecter à un réseau WiFi (mode Relais WiFi)

S'il existe plusieurs réseaux WiFi dans votre entourage (le Vous, celui de votre voisin, des hotspotspots publics...), WiFi Extender Manager vous permet de vous connecter à votre réseau et de l'endetre aux autres péripériques sans fil de votre habitation. Nous allons prendre ici l'exemple du réseau WiFi correspondant à celui de votre modem routeur. Mais si vous possédez une autre box ou un autre modem routeur WiFi, vous pourrez également sélectionner le réseau correspondant.

Cette procédure s'applique uniquement si vous avez sélectionné le mode Relais WiFi.

Veillez à bien sélectionner le réseau correspondant à votre box ou modem routeur actuel, sinon vous risquez d'être déconnecté.

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramêtres avancés de votre réseau WiFi.
• Sélectionnez Paramètres avances WiFi, puis Assistant de configuration.
• Sur la page qui s'affiche, cliquez sur le bouton Configuration WiFi.

L'Assistant de configuration de WiFi Extender Manager lance une détction des reseaux existants. Les reseaux WiFi déetectés (celui de votre modem routeur et les autres reseaux) s'affichent dans une page dédiée.

Si le réseau WiFi de votre modem routeur n'apparait pas dans la liste, lancez une nouvelle détction, seaux en appuyant sur le bouton Re-scanner.

• Sélectionnez le réseau WiFi émis par votre modem routeur.
• Cliquez sur Suivant.

• Vérifiez que le SSD du réseau WiFi déetecté correspond à celui défini lors de la création du réseau.

Notez également la clé WEP définie lors de la création du réseau, elle vous sera demandée à l' étape suivante.

• Cliquez sur Suivant.

• Entrez la clé de sécurité définie lors de la création du réseau.
• Cliquez sur Connecter.

Wifi Extender Manager connecte votre station Relais WiFi au modem routeur. Si la connexion échoue, vous pouvez recommencer la procédure ennant soin de sélectionner le réseau et de saisir les paramétres de sécurité corrects.

4.6. Se connecter à un réseau WiFi (mode Point d'Accès WiFi)

L'objet de cette section est de vous apprendre à vous connecter à votre réseau WiFi pour transformer votre modem routeur en point d'accès WiFi qui transmettra les données vers d'autres péripériques sans fil de votre habitation.

Cette procédure s'applique uniquement si vous avez seLECTIONné le mode Point d'Accès WiFi.

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramêtres avancés de votre réseau WiFi.
• Sélectionnez Paramètres avances WiFi, puis Assistant de configuration.
• Sur la page qui s'affiche, cliquez sur le bouton Configuration WiFi.

L'Assistant de configuration de WiFi Extender Manager vous propose de saisir le SSID de votre réseau.

• Saisissez le SSID de votrechiou ou conserveze le SSID Hercules

Le SSID correspond au nom du réseau que vous avez définis lors de la creation de votre réseau WiFi.

• Cliquez sur Suivant.

• Sélectionnez le niveau de sécurité de votre choix.
• Saisissez une clé de sécurité.

Reportez-vous au chapitre 4.9 Sécuriser son réseau WiFi pour savoir comment choses votre clé.

• Cliquez sur Suivant.

WiFi Extender Manager applique alors les paramétres WiFi à votre Station Relais qui commence à émettre le réseau WiFi défini.

4.7. Limiter l'accès de son réseau WiFi à certains ordinateurs et périphériques WiFi

Le filtrage par adresse MAC est le complément des critères de sécurité, il permet de désirir les ordinateurs et périphériques sans fil autorisés à se connecter à votre réseau local WiFi.

Une adresse MAC est une adresse unique créée par le constructeur du périhérique réseau (WiFi ou Ethernet), destinée à identifier cet élément au sein d'un réseau.

Pour activer le filtrage par adresse MAC :

Hercules

WiFi Extender Manager

• Sur la page Paramétres avances WiFi, cliquez sur le bouton Filtrage par adresse MAC.
  -Cochez la case Filtrage des
  adresses MAC :
• Cliquez sur Appliquer.

Pour ajouter un ordinateur ou un péphérique WiFi (webcam, console de jeu ou autre) à la liste :

Adresse MAC :

Nom du périphérique (optionnel) :

Ajouter

Format AAAAAAAAAA sans séparateur

Applique

• Entrez manuelle l'adresse MAC du péripérique WiFi (au format AAAAAAAAAA sans séparateur) dans le champ Adresse MAC :.
• Cliquez sur le bouton AJOUTER.

Cette adresse vient s'ajouter à la liste des ordinateurs et péripériques WiFi autorisés à se connecter.

• Cliquez sur Appliquer.

Lorsque vous activez la fonction de filtrage par adresse MAC, seuIs les ordinateurs et périhériques.
nt sur cette liste sont autorisés a se connecter en WiFi à la Station Relais WiFi Hercules.

Si des amis vous rendent visite avec leur ordinateur ou périphérique WiFi, ou si vous souhaitez l'objet de nouveaux périphériques WiFi, n'oublie pas d'ajouter leur adresse MAC à la liste de filtrage, illes ne pourront jamais se connecter.

Pour supprimer un ordinateur ou un périhérique WiFi (webcam, console de jeu ou autre) de la liste :

Adresse MAC :	Nom	Supprimer
00:08:d3:00:00:11	exemple	×

-Dans la colonne Supprimer, cliquez sur en regard des ordinateurs et peripheriques que vous souhaitez supprimer de laiste de filtrage.

• Cliquez sur Appliquer.

4.8. Personnelier les paramètres généraux de son réseau WiFi

Les informations suivantes, précédées d'un symbole d'advertisement , attrient votre attention sur le fait que le bon fonctionnement de votre réseau pourra être affecté si vous modifie ces paramètres dans WiFi Extender en étant connecté en WiFi à votre Station Relais WiFi et, pour le mode Relais WiFi, avant de les avoir préalablement modifiés sur leur modem routeur. Si vous ne connaissiez pas la fonction de ces paramètres, nous vous conseillons de conserver les paramètres par défaut.

Pour acceder aux parametes de son réseau WiFi :

Configuration avance

Paramétres avances WiFi

Mot de passer

Adressage IP

Adresse MAC

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramétres avancés de votre réseau WiFi.
• Sur la page qui s'affiche, cliquez sur le bouton Paramétres avances WiFi pour afficher les options de configuration possibles.

Pour personnelier les parametes généraux (mode Relais WiFi) :

Paramètres avances WiFi

Assistant de configuration

Paramétres généraux

Parametres de secure

Filtrage par adresses MAC

Mot de passer

Adressage IP

Adresse MAC

Réseau WiFi àétendre:

Hercules

• Sur la page Paramétres avances WiFi, clique sur le bouton Paramétres généraux.

Le champ Réseau WiFi à étendre : indique le nom du réseau WiFi sélectionné lors de la détéction des réseaux.

Emettre avec le même nom de réseau(recommandé):	√	A Saisissez un autre nom, si vous le souhaitez (32 caractères alphonémiques max.).- Si vous souhaitez que la Station Relais WiFiHercules émette le même nom de réseau que le modem routeur, cochez la case Emettre avec le même nom de réseau (recommandé).- Si vous souhaitez que la Station Relais WiFiHercules émette un nom de réseau WiFi différent de celui du modem routeur, découvertes la case Emettre avec le même nom de réseau (recommandé).- Saisissez ensuite le nom de réseau qu'émettra la Station Relais WiFi Hercules.
Canal radio (RF) utilisé:	1	Δ Changez, si nécessaire, le canal radio utilisé par le réseau local WiFi pour communiquer (de 1 à 13).Changez ce paramètre uniquement si un autre émetteur utilise le même canal, ce qui pourrait entraîrer une baisse des performances WiFi de votre modem routeur.
Puisance radio émise :	100%	- Choisissez la puissance d'émission (par défaut, 100%).
Mode WiFi :	Mixed	- Choisissez le mode WiFi pris en charge par toute routeur : Mixte, 802.11b ou 802.11g.Si vous choisissez 802.11b, les péripériques 802.11g ne pourrait pas se connecter.Si vous choisissez 802.11g, les péripériques 802.11b ne pourrait pas se connecter.Si vous choisissez Mixte, les péripériques 802.11b et g pourrait se connecter.
Cacher le nom de votre réseau (SSID) :	√	- Si vous ne souhaitez pas que le réseau diffuse son nom, cochez la case Cacher le nom de votre réseau (SSID).Si leSSID est caché, le nom du réseau ne s'affiché pas lors d'une détction par un client WiFi (le champ Nom du réseau (SSID) est vide dans Hercules WiFi Station, par exemple).Veillez à ne pas égarer ce nom, car il vous sera demandé pour connecter vos péripériques WiFi.- La vitesse de transmission est la vitesse à laquelle sont transférés les paquets de données en émission et en réception. Elle est fixée par défaut sur Auto, mais peut être régée de 1 Mbps (min) à 54 Mbps (max)
Vitesse de transmission :	Auto	- La Beacon Period ou intervalle beacon permet de définir l'intervalle de détention d'un réseau sans fil.
Beacon Period :	100 (20-1024 ms)

Seuil RTS :

2347 (0-2347)

Seull de fragmentation :

2346 (256-2346)

Type de Préambule :

Long Preamble

Protection WiFi :

Wi-Fi Multimedia (WMM) :

Applquer

• Lorsqu'un seuil RTS est défini, le périhérique sans fil demande au point d'accès l'autorisation de transmettre des données, ce qui évite l'arrivée simultanée de données (risque de collision).

La modification du seuil RTS peut affecter les performances de votre modem routeur.

• Le seul de fragmentation consiste à définir la taille à laquelle les paquets de données sont fragmentés. Si la taille du paquet est inférieure à celle prédéfinie, le paquet n'est pas fragmenté. En revanche, si la taille est supérieure, le paquet est fragmenté avant sa transmission, puis reconstitue au niveau du point d'accès.

La fragmentation permet d'améliorer lesucces des transmissions.

• Le Préambule définit la taille des paquets WiFi. Un préambule Court optimise le débit au détriment de la couverture WiFi. Un préambule Long (valeur selectionnée par défaut) privilégie la couverture WiFi en induisant un temps de latence plus long.

-Laissez cette case cochée pour conserver la protection WiFi de votre réseau
- Cochez cette case si vous souhaitez attribuer une priorité aux données de type voix par rapport aux autres données.
- Cliquez sur Appliquer pour valider les paramètres sélectionnés.

Pour personnelier les parametes généraux (mode Point d'accès WiFi) :

• Sur la page Paramétres avances WiFi, clique sur le bouton Paramétres généraux.

Réseau WiFi émis :	Hercules	Le champ Réseau WiFi émis : indique le nom du réseau WiFi émis par la Station Relais WiFi Hercules. A Saisissez un autre nom, si vous le souhaitez (32 caractères alphonémiques max.).
Canal radio (RF) utilisé :	1	A Changez, si nécessaire, le canal radio utilisé par le réseau local WiFi pour communiquer (de 1 à 13). Changez ce paramètre uniquement si un autre émetteur utilisé le même canal, ce qui pourrait entraîner une bisation des performances WiFi de votre Station Relais WiFi Hercules.
Puisance radio émise :	100 %	- Choisissez la puissance d'émission (par défaut, 100 %). - Choisissez le mode WiFi pris en charge par toute routeur : Mixte, 802.11b ou 802.11g. Si vousCHOISIS 802.11b, lesperhêiques 802.11g ne pourront pas se connecter. Si vousCHOISIS 802.11g, lesperhêiques 802.11b ne pourront pas se connecter. Si vousCHOISIS Mixte, lesperhêiques 802.11b et g pourront se connecter.
Mode WiFi :	Mixed	- Si vousCHOISIS 802.11b, lesperhêiques 802.11g ne pourront pas se connecter. Si vousCHOISIS 802.11g, lesperhêiques 802.11b ne pourront pas se connecter. Si vousCHOISIS Mixte, lesperhêiques 802.11b et g pourront se connecter.
Cacher le nom de votre réseau (SSID) :	√	- Si vous ne souhaitez pas que le réseau diffuse son nom, cochez la case Cacher le nom de votre réseau (SSID). Si leSSID est caché, le nom du réseau ne s'affiche pas lors d'une détention par un client WiFi (le champ Nom du réseau (SSID) est vide dans Hercules WiFi Station, par exemple). Veillez à ne pas égarer ce nom, car il vous sera demandé pour connecter vosperhêiques WiFi. - La vitesse de transmission est la vitesse à laquelle sont transférés les paquets de données en émission et en réception. Elle est fixée par défaut sur Auto, mais peut être régée de 1 Mbps (min) à 54 Mbps (max)
Vitesse de transmission :	Auto	- La Beacon Period ou intervalle beacon permet de définir l'intervalle de détention d'un réseau sans fil. - Lorsqu'un seul RTS est défini, le periphérique sans fil compte au point d'accès l'autorisation de transmettre des données, ce qui évite l'arrivée simultanée de données (risque de collision). La modification du seul RTS peut affecter les performances de votre modem routeur.
Beacon Period :	100 (20-1024 ms)
Seuil RTS :	2347 (0-2347)

Seuil de fragmentation :

2346

(256-2346)

Type de Préambule :

Long Preamble

Protocole Inter-Point d'Accès (IAPP) :

Protection WiFi :

Wi-Fi Multimedia (WMM) :

Applquer

• Le seul de fragmentation consiste à définir la taille à laquelle les paquets de données sont fragmentés. Si la taille du paquet est inférieure à celle prédéfinie, le paquet n'est pas fragmenté. En revanche, si la taille est supérieure, le paquet est fragmenté avant sa transmission, puis reconstitué au niveau du point d'accès.

La fragmentation permet d'améliorer lesucces des transmissions.

• Le Préambule définit la taille des paquets WiFi. Un préambule Court optimise le débit au détriment de la couverture WiFi. Un préambule Long (valeur sélectionnée par défaut) privilègie la couverture WiFi en induisant un temps de latence plus long.
• Laissez cette case cochée si vous souhaitez vérifier qu'un seul utilisateur est connecté au réseau WiFi sous son identité.

Ce protocole réduit le temps de latence lors d'une nouvelle association.

-Laissez cette case cochée pour conserver la protection WiFi de votre réseau
- Cochez cette case si vous souhaitez attribuer une priorité aux données de type voix par rapport aux autres données.
- Cliquez sur Appliquer pour valider les paramètres sélectionnés.

4.9. Sécuriser son réseau WiFi

Créer un réseau WiFi est particulièrement intéressant lorsque vous possédez plusieurs ordinateurs ou péripériques sans fil, mais comment éviter qu'une personne extérieure s'y connecte indûment ou intercepte vos échanges de données non cryptées? Grace à WiFi Extender Manager, vous pouvez définir pas à pas vos propres choix de sécurité. Et pour vous aider àCHOISIR le niveau de sécurité qui convient le mieux à votre réseau, nous vous invitons à consulter le tableau ci-après qui récapitule les 5 types de sécurité supportés.

Type	Niveau de sécurité	Clé utilisée	Authentication
FAIBLE (WEP 64)	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisés sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadécimal de 64 bits (10 caractères).Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).	Ouverte (pas d'authentication), Partagée (méthode d'authentication par clé partagée) ou Auto (authentication si le pérophérique la demande)
MOYEN (WEP 128)	Niveau de sécurité identique à celui du wep 64. Seule la longueur de la clé change.	Clé au format hexadécimal de 128 bits (26 caractères).Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F.	Ouverte (pas d'authentication), Partagée (méthode d'authentication par clé partagée) ou Auto (authentication si le pérophérique la demande)
Type	Niveau de sécurité	Clé utilisée	Type de cryptage
ELEVE (WPA-PSK)	Niveau de sécurité élevé de première génération, spécialement conçu pour les environnement des type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).	TKIP
TRES ELEVE (WPA2)	Niveau de sécurité très élevé de première génération, spécialement conçu pour les environnement des type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).	AES
WPA ou WPA2	Niveau de sécurité choisi par le routeur en fonction du niveau de sécurité maximal supporté par les pérophériques du réseau.	Mot de passer de 8 caractères alphanumeric minimum.Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).	TKIP ou AES

Les informations suivantes, précédées d'un symbole d'ajretissement , attrient votre attention sur le fait que le bon fonctionnement de votre réseau pourrait être affecté si vous modifiez les paramètres de sécurité dans WiFi Extender en étant connecté en WiFi à votre Station Relais WiFi et, pour le mode Relais WiFi, avant de les avoir préalablement modifiés sur votre modem routeur. En effet, dans le mode Relais WiFi, vous ne pouvez pas désirir un niveau de sécurité différent de celui de votre modem routeur. Pour savoir comment modifier le niveau de sécurité sur votre modem routeur, reportez-vous au manuel de l'utilisateur du fabricant.

De plus, vous ne devez pas sélectionner dans WiFi Extender Manager un niveau de sécurité supérieur à celui supporté par vos ordinateurs ou autres péripériques WiFi. Par exemple, si vos ordinateurs ou autres péripériques ne supportent que les niveaux FAIBLE (WEP 64) ou MOYEN (WEP 128), vous ne devez pas sélectionner le niveau ELEVE (WPA-PSK) ou TRES ELEVE (WPA2).

Pour acceder aux paramètres de sécurité de son réseau WiFi :

Configuration avancee

Paramétres avances WiFi

Assistant de configuration

Paramètres généraux

Paramètres de sécurité

Filtrage par adresses MAC

Mot de passer

Adressage IP

Adresse MAC

Niveau de sécurité :

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramétres avancés de votre réseau WiFi.
• Sur la page qui s'affiche, cliquez sur le bouton Paramétres avances WiFi pour afficher les options de configuration possibles.
• Sur la page Paramétres avancés WiFi, clique sur le bouton Paramétres de sécurité.

Le champ Niveau de sécurité : indique le type de sécurité actuellément selectionné pour votre réseau WiFi (normalement, le niveau de sécurité WEP ou WPA de votre modem routeur).

A Vou pouvez selectionner un autre niveau de sécurité en cliquant sur le menu déroulant: WEP 64bits, WEP 128bits, WPA-PSK (TKIP), WPA2 (AES), WPA-PSK ou WPA2.

Si vous choisissez le type de sécurité FAIBLE (WEP 64) ou MOYEN (WEP 128):

Niveau de sécurité :

WEP 128bits

Clé de sécurité:

Clé contentant exactement 13 caractères ASCII ou 26 caractères hexadécimaux (de 0 à 9 et/ou de A à F). Les caractères ASCII seront convertis en caractères hexadécimaux.

Authentication :

qui permet aux pérenfices utulément avant d'établissement.

Applquer

Si vous choisissez le type de sécurité ELEVE (WPA-PSK), TRES ELEVE (WPA2) ou WPA ou WPA2 :

Niveau de sécurité :

WPA2 (AES)

Clé de sécurité:

Mote de passée (cle) de 8 caracteres ASCII minimum.
Un caractère ASCII correspond à 1 chiffre, une dette ou toute autre caractère de chaque claver (exampie: e*cp25AEE).

Applquer

Entrez une clé WEP de votre choix en fonction du niveau de sécurité sélectionné : 10 caractères hexadécimaux ou 5 caractères ASCII pour une clé Wep 64 bits, 26 caractères hexadécimaux ou 13 caractères ASCII pour une clé Wep 128 bits.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Un caractère ASCII correspond à un chiffre, une dette ou tout autre caractère de votre clavier.

• Choisissez le type d'authentication: Auto (authentication réalisée si le périhérique la demande), Ouverte (pas d'authentication) ou Partagée (authentication par clé partagée).
• Cliquez sur Appliquer.

Entrez le mot de passer de votrechioix (8 caractères ASCII minimum).

Un caractère ASCII correspond à un chiffre, une dette ou tout autre caractère de votre clavier.

• Cliquez sur Appliquer.

4.10. Une boîte à outils aux multiples facettes

WiFi Extender Manager fonctionne comme une boîte à outils dont vous pouvez vous servir pour, notamment, réparer les éventuelles erreurs de manipulation.

4.10.1. Redémarrer la Station Relais Wifi Hercules

La fonction Redémarrer la Station Relais WiFi coupe la fonction de connexion WiFi de la Station Relais WiFi Hercules et redémarré WiFi Extender Manager.

Tous les ordinateurs ou péripériques connectés en WiFi seront déconnectés.

Pour redémarrer la Station Relais WiFi Hercules :

Boite a outils

Redémarrer la Station Relais WiFi

Restaurer les paramètres d'origine

Mettre à jour le firmware

Charger/Sauvegarder vos paramétres

Redemarrer maintenant

• Sur la page d'accueil, cliquez sur le bouton Boite à outils.
• Sélectionnez Redémarrer la Station Relais WiFi.

Un texte explicatif vous présente la fonction de ce bouton.

• Cliquez sur le bouton Redémarrer maintenant.

La Station Relais redémarre avec les derniers paramètres sauvégardés. Aucune donnée n'est perdue.

4.10.2. Récupérer sa configuration d'origine

Si vous avez modifie - intentionnellement ou non - certains parametes et souhaitez restaurer les parametes d'origine, suivez les instructions ci-dessous.

Lors de la restauration, tous les paramétres que vous avez préalablement modifiés seront perdus (nomseauWiFi,cle de sécuritéWiFi,filtrage par adresse MAC...)!

Boite a outils

Redémarrer la Station Relais WiFi

Restaurer les paramètres d'origine

Mettre à jour le firmware

Charger/Sauvegarder vos paramétres

Restaurer maintenant

• Sur la page d'accueil, cliquez sur le bouton Boite à outils.

• Sélectionnez Restaurer les paramètres d'origine.

• Cliquez sur le bouton Restaurer maintainant.

Vouspouvez égalementutiliser lebouton Reset Situé sur la StationRelaisWiFi:

• Débranchez la Station Relais WiFi.
• Appuyez sur le bouton Reset ③ avec un embout pointu pendant 10 secondes.
• Relâchéz le bouton, puis attende.

Votre Station Relais WiFi va charger ses paramétres d'origine et se réinitialiser.

4.10.3. Mettre à jour le firmware

Si vous souhaitez bénéficier de nouvelles fonctionnalités ou de fonctionnalités améliorées pour votre Station Relais WiFi Hercules, nous vous conseillons de vous rendre régulièrement sur le site www.hercules.com (rubrique Support/FAQ) et de vérifier la présence de mises à jour du firmware.

WiFi).

Nous conseillons d'effectuer la mise à jour en étant connecté par le cable Ethernet noir (et non en

Lors de la mise à jour, tous les paramètres que vous avez préalablement modifiés (nom de réseau

clé de sécurité WiFi...) sont supprimés !

Si une mise à jour du firmware est disponible :

• Sur le site www.hercules.com, cliquez sur le lien Support/FAQ et téléchargez le nouveau firmware.
• Dans WiFi Extender Manager :

Boîte à outils

Redemarr la Station Relais WiFi

Restaurer les parametes d'origine

Mettre à jour le firmware

Charger/Sauvegarder vos paramétres

Parcourir...

Mettre à jour

• Sur la page d'accueil, cliquez sur le bouton Boite à outils.

• Sélectionnez Mettre à jour le firmware.

• Cliquez sur le bouton Parcourir....

• Sélectionnez votre filchier de firmware télécharge depuis le site www.hercules.com, puis cliquez sur Ouvrir.
• Cliquez sur Mettre à jour pour importer les données.

Votre Station Relais WiFi Hercules utilise désormais cette nouvelle version du firmware.

4.10.4. Charger et sauvegarder ses paramétres de configuration

Si vous créez plusieurs configurations adaptées à différentes utilisations, vous pouvez facilement sauvegarder puis charger la configuration de votre choix dans votre Station Relais WiFi Hercules.

Pour sauvegarder une configuration :

Boite a outils

• Sur la page d'accueil, cliquez sur le bouton Boite à outils.

Redémarrer la Station Relais WiFi

Restaurer les paramètres d'origine

Mettre à jour le firmware

Charger/Sauvegarder vos paramétres

Sauvegarder vos paramètres sous...

Pour charger une configuration :

Boîte à outils

Redémarrer la Station Relais WiFi

Restaurer les paramètres d'origine

Mettre à jour le firmware

Charger/Sauvegarder vos paramétres

Parcourir...

Charger

• Sélectionnez Charger/Sauvegarder vos paramètres.

• Cliquez sur le bouton Sauvegarder vos paramétres sous...

• Dans la fenêtre Windows qui s'ouvre, Sélectionnez l'emplacement de votre fichier et enregistrez-le.
• Sur la page d'accueil, cliquez sur le bouton Boite à outils.

• Sélectionnez Charger/Sauvegarder vos paramètres.

• Cliquez sur le bouton Parcourir....

• Sélectionnez votre fichier (de type Config.bin), puis cliquez sur Ouvrir.
• Cliquez sur Charger pour importer le fichier.

Ce fichier de paramètres rémplacera la configuration existante.

4.11. Les autres options avancées

4.11.1. Changer de mode (Mode Relais WiFi ou Mode Point d'Accès WiFi)

Dans ce chapitre, vous allez apprendre à basculer entre les modes Relais WiFi et Point d'Accès WiFi.

Configuration avancee

Changement de mode

Paramètres avances WiFi

Mot de passer

Adressage IP

Adresse MAC

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramétres avances de votre réseau WiFi.
• Sur la page qui s'affiche, cliquez sur le bouton Changement de mode.

WiFi Extender Manager

• Sélectionnez votre mode: Mode Relais WiFi ou Mode Point d'Accès WiFi.

Le principe du Mode Relais WiFi consiste à répéter le signal WiFi émis par votre modem routeur WiFi.
ndeck ainsi votre réseau sans fil dans votre habitation.

En Mode Point d'Accès WiFi,Vote Station Relais WiFi Hercules (connectée en Ethernet à votre modem routeur) va utiliser sa fonctionnalité sans fil pour diffuser les signaux de votre modem routeur vers les autres péripériques sans fil.

N'utilise le Mode Point d'Accès WiFi que si vous possédez un modem routeur non-WiFi, car les modems routeurs WiFi permettent déjà de diffuser des signaux, vous vous privieriez ainsi de la fonctionnalité de votre Station Relais WiFi Hercules qui permet d'étendre leur réseau WiFi à d'autres pièces de votre habitation.

4.11.2. Configurer le serveur DHCP interne

Ce chapitre va vous apprendre à changer l'adresse IP de votre Station Relais WiFi et configurer le serveur DHCP interne qui gère les adresses IP de vos ordinateurs.

Pour acceder à la page de configuration du serveur DHCP :

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramétres avancés de votre réseau WiFi.
• Sur la page qui s'affiche, cliquez sur le bouton Adressage IP.

Pour configurer le serveur DHCP :

Adresse IP :

Masque de sous-réseau :

Passerelle par défaut :

192	168	1	254
255	255	255	0

Serveur DHCP interne activé:

Adresse IP de depart :

Adresse IP de fin :

Passerelle par défaut :

Serveur DNS :

Nom de Domaine :

Durée du bail :

192	168	1	100
192	168	1	200
192	168	1	1
192	168	1	1

Serveur DHCP interne activé:

-Vous pouvez modifier I'Adresse IP de la Station Relais WiFi Hercules (192.168.178.200, par défaut), son Masque de sous-rièreau (255.255.255.0, par défaut), et renseigner la passerelle.

! Notez bien l'adresse IP. Sans elle, vous ne pourrez pas vous reconnectcer à votre station Relais Wifi Hercules.
- Si vous laissiez la case Serveur DHCP interne activé cochée, la Station Relais WiFi Hercules distribuera la plage d'adresses IP de départ et de fin que vous aurez définies et utilisera la Passerelle par défaut, l'adresse du Serveur DNS, le Nom de Domaine et la Durée du bail spécifique.
- Si vous décochez la case Serveur DHCP interne activé, la Station Relais WiFi Hercules peut servir de relais DHCP et distribuer les adresses IP que vous avez fixées via le modem routeur.

4.11.3. Cloner l'adresse MAC du PC

Grac à WiFi Extender Manager, vous pouvez attribuer à votre Station Relais WiFi Hercules la même adresse MAC que celle du PC. Ce principe s'appele le clonage, il est particulièrement utile lorsqu'un FAI verrouille une connexion sur une adresse MAC spécifique (celle de votre ordinateur, par exemple), empêchant toute connexion d'une autre adresse MAC (notamment celle de votre Station Relais WiFi Hercules).

Pour cloner une adresse MAC :

Configuration avancée

Paramètres avances WiFi

Mot de passer

Adressage IP

Adresse MAC

Adresse MAC : 00000000000

Cloner l'adresse MAC de mon PC

Applquer

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramétres avancés de votre réseau WiFi.

• Sur la page qui s'affiche, cliquez sur le bouton Adresse MAC.

• Entrez l'adresse MAC souhaitatione.

• Cliquez sur le bouton Cloner l'adresse MAC de mon PC.

• Cliquez sur Appliquer.

4.11.4. Modifier le mot de passer de la Station Relais WiFi Hercules

Pour des raisons de confidentialité ou de sécurité, vous pouze être améliè à changer de mot de passer. WiFi Extender Manager vous permet de désirir un nouveau mot de passer au moment de la connexion (voir le chapitre 6.2. Protégé r'cess à WiFi Extender Manager) ou en passant par la fenêtre de configuration avancée (voir ci-après).

Pour acceder à la page de modification du mot de salle :

Configuration avancée

Paramétres avances WiFi

Mot de passer

Adressage IP

Adresse MAC

• Sur la page d'accueil, cliquez sur le bouton Configuration avancée pour acceder aux paramétres avancés de votre réseau WiFi.

• Sur la page qui s'affiche, cliquez sur le bouton Mot de passer.

Pour modifier le mot de passer :

Ancien mot de passage :

Nouveau mot de passage :

Confirmer nouveau mot de passage :

• Saisissez votre nouveau mot de passer, puis confirmez-le.

• Cliquez sur le bouton Appliquer pour valider le nouveau mot de passer.

Applquer

4.12. Informations produit

WiFi Extender Manager vous permet de consulter toutes les informations relatives au fonctionnement de votre station Relais WiFiHERCULES.

Pour consulter les informations produit :

• Sur la page d'accueil, cliquez sur le bouton Informations produit.

• Diverses informations, concernant respectivement le réseau local (LAN), le WiFi, le firmware et le hardware s'affichent ici (ci-contre, le mode Relais WiFi).

• Les informations varient selon le mode selectionné: Relais WiFi ou Point d'Accès WiFi (cointre, les information du mode Point d'Accès WiFi).

5. GLOSSAIRE

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs enlectronique), définitant les reseaux sans fil dans la bande de fréquence 2,4 - 2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer uneuilmeure sécurité ou uneuilmeure interopérabilité des équipements.

802.11b

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association américa d'ingénieurs en electronics) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11g

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association américa d'ingénieurs en elektronique) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformés à la norme 802.11g peuvent fonctionner en 802.11b.

802.11i

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association américa d'ingénieurs en electronicsque) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentication WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

Adresse IP

Adresse unique de l'ordinaire attribuée par le routeur. Chaque ordinaire possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (Message Authentication Code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à débit asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taille fixe.

Technique avancée de codage des ondes radio dans les réseaux sans fil permettant d'atteindre des débits elevés.

Client

Ordinateur équipé d'un adaptateur WiFi de type PCI, USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (Service Set Identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passer.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé ( classe C de type 255.255.255.0 dans le cas d'un réseau local).

Mode Ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode Infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer des adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et dispositifs de sécurité protégeant un réseau connecté à Internet.

Point d'acces

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de federer plusieurs clients c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenné radio.

Port Ethernet (ou RJ-45)

Port permettant de relier deux disposits par un cable, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authentifiant l'utilisateur.

PPPoE (Point-to-Point Protocol over Ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur WiFi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échéanger des données.

TKIP (Temporal Key Integrity Protocol)

La norme WPA utilise le protocole TKIP qui consiste à régénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

UPnP (Universal Plug n' Play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et peripériques disponibles sur un réseau.

Protocole de sécurité des reseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de décryptionge. Pour decoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autenthiction (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme charge de maintainir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communier entre eux sans cable et échanger des données à haut débit.

Réseau local sans fil, utilisant notamment la nomme 802.11b ou g.

WIFI Extender Manager

Utilitaire développé par Hercules pour configurer et consulter les paramétres de la Station Relais WiFi Hercules.

WIFI Station

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramétres de connexion et de sécurité concernant votre installation WiFi.

Norme de sécurité des réseaux sans fil mise en place par les fabricants et faisant appel à un algorithmé de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirelement pour une meilleure sécurité.

Norme de sécurité des reseaux basée sur la norme WPA, conforme à la Specification IEEE 802.11i, offrant un niveau de protection supérieur.

Protocole de sécurité de sécurité elevé de dernierie génération, spécialement concu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passer). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.

6. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et Sélectionnez votre langue. Vous aurez alors accès à différents services (Faire Aux Questions (FAQ), dérimères versions du firmware) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passage, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

France	0 826 09 21 03 Nombre Indigo® (0,15€ TTC/minute*)	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h (Français) Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors coût de mise en relation)

7. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présente produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectieux, contactez immeditament le Support Technique qui vous indiquera la procédure à suivre. Si le defaulted est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectieux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemet et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alterre, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un defaut materiel ou a un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-edités par Guillemot, lesdits logiciels faisant I'objet d'une garantie specifique accordede par leurs editeurs.

8. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT

En fin de vie, ce produit ne doit pas etre éliminé avec les déchets menagers normaux mais déposé à un point de collecte des déchets d'equipements electriques et electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utiliseateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Wireless Attitude™1 est une marque de Guillemot Corporation S.A. Microsoft® Windows® 2000, XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutles autres marques et tous les autres noms déposés reconnus nationalement ou internationally sont également reconnus par les personnes. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'UE

Cet équipement peutetreutilise en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la première, GUILLEMOT CORPORATION déclaré que l'apparéil Hercules HWGEXT-54 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site: ftp://ftp.hercules.com/wifi/Doc/HWGEXT-54/Doc-fra_Hercules_HWGEXT-54.pdf

Hercules est une division de Guillemot Corporation

FRANCE

In cas d'utilisation de ce matériel en extérieur, lauisance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 - 2483.5	100 mW (20 dBm)
Extérieur	2400 - 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parais des interfrences radioelectriques ; il incombe dans ce cas à l'utilateur d'remédier.

ITALIE

Cappareil est conforme a l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.conunicazioni.it.

Copyright

© Guillemot Corporation S.A. 2008. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcribe, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à peu que fin ou par peu que rien que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écrire de Guillemet Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fiables. Cependant Guillemot Corporation S.A. n'assure aucune responsabilité concernant leur utilisation, ni leur contréfacon ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possedez. Autant que possible, le CD-ROM d'installation contendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit Installé et le produit dérivant dans la presente documentation.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utilisteur. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.

Contrat de licence utilisateur final

IMPORTANT: veuilliez lire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utilisateur, pour un employé respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuilliez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivir la date de votre achat à l'endetroit où vous l'avez achété.

La propriété du Logiciel (dénomme « le Logiciel » ci-dessus et ci-après) resté acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, bibliaries, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquireur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres propriciels contenus dans le produit.

Guillemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résillution du Présent Contrat, l'acquérencer s'engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes ces copies.

Licence :

1. La licence est accordée à l'acquireur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louser ses droits concédu par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquireur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire liè et accepte les termes et conditions du Présent Contrat.
2. L'acquérateur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copie vers un autre ordinateur à condition que le Logiciel soit effacd du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
3. L'acquérèse reconnaît et accepté le copyright apparentant à Guillemot Corporation S.A. Le copyright ne doit en chaque cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompançant le Logiciel.
4. La licence octroie à l'utiliser le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit équémenté copie.
5. Sauf dans les limites permises expressément par le Présent Contrat, l'acquérer ne peut pas s'engage à, ni permettre à un tiers de s'engage à: fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaque soit que ce soit; déassembler, dé-compiler ou modifier le Logiciel d'une qu'enque manière ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utiliser; faire des copies ou des traductions du Manuel de l'utiliser.
