Type d'appareil	Routeur Wi-Fi
Normes Wi-Fi	802.11 b/g/n
Fréquences	2,4 GHz
Ports Ethernet	4 ports LAN, 1 port WAN
Interface USB	Oui, USB 2.0
Sécurité Wi-Fi	WPA, WPA2
Configuration	Interface web, Wi-Fi Protected Setup (WPS)
Alimentation	Adaptateur secteur externe
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Gestionnaire Wi-Fi, contrôle parental
Compatibilité OS	Windows, Mac OS
Type d'antennes	Antennes externes
Installation	Assistant d'installation inclus
Gestion des accès	Filtrage MAC, contrôle d'accès
Mode d'emploi	Inclus en version papier et CD-ROM

FOIRE AUX QUESTIONS - HWNR-300 HERCULES

Quels sont les accessoires inclus avec le HERCULES HWNR-300 ?

Le HERCULES HWNR-300 est livré avec un ensemble d'accessoires comprenant un manuel d'utilisation, des câbles de raccordement et des pièces de montage.

Comment puis-je résoudre un problème de son faible avec le HERCULES HWNR-300 ?

Vérifiez d'abord le niveau de volume sur l'appareil et sur la source audio. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Le HERCULES HWNR-300 ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché à une prise électrique fonctionnelle. Vérifiez également si le fusible de l'appareil est intact.

Comment réinitialiser le HERCULES HWNR-300 aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le puis maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que les lumières clignotent.

Y a-t-il un moyen de mettre à jour le firmware du HERCULES HWNR-300 ?

Oui, vous pouvez télécharger les mises à jour du firmware depuis le site officiel de HERCULES et suivre les instructions fournies dans le manuel d'utilisation.

Le HERCULES HWNR-300 est-il compatible avec les appareils Bluetooth ?

Oui, le HERCULES HWNR-300 est compatible avec les appareils Bluetooth. Assurez-vous que Bluetooth est activé sur votre appareil et suivez les étapes de couplage dans le manuel.

Quel est le poids du HERCULES HWNR-300 ?

Le HERCULES HWNR-300 pèse environ 3,5 kg.

Puis-je utiliser le HERCULES HWNR-300 à l'extérieur ?

Le HERCULES HWNR-300 est conçu principalement pour une utilisation en intérieur. Évitez de l'exposer à des conditions météorologiques extrêmes.

Comment puis-je contacter le support technique pour le HERCULES HWNR-300 ?

Vous pouvez contacter le support technique de HERCULES via leur site web, ou par téléphone en utilisant les coordonnées fournies dans le manuel d'utilisation.

MODE D'EMPLOI HWNR-300 HERCULES

Cliquez sur un titre de cette table des matieres pour acceder à la section correspondante

1. VOTRE HERCULES WIRELESS N ROUTER 4

1.1. Recommendations 4
1.2. Specifications 4
1.3. Configuration require 5
1.4. Contenu de la boite 5
1.5. Description de la façade 6
1.6. Description de la connectique 6

2. INSTALLATION DE HERCULES WIRELESS N ROUTER 7

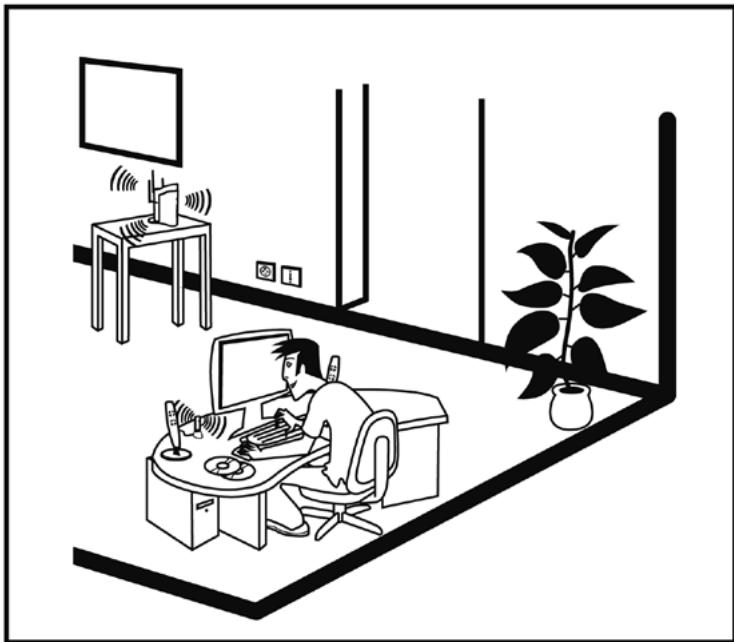

2.1. Comment placer Hercules Wireless N Router 7

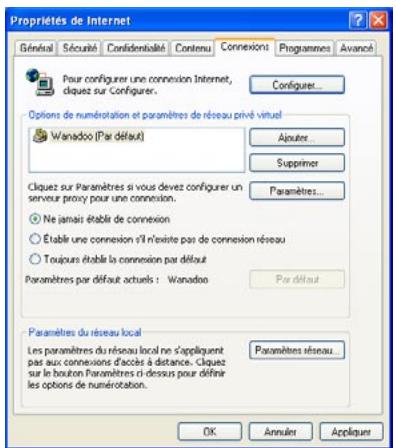

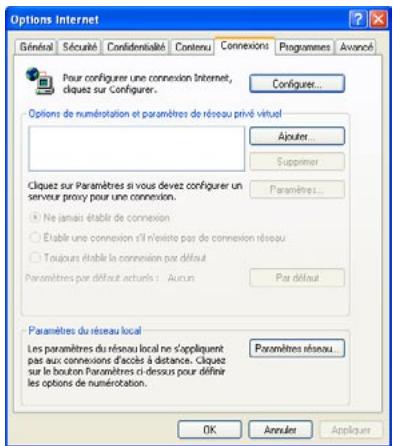

2.2. Désinstaller son modem ou désactiver la connexion automatique à son modem 8
2.3.Contourer le Gestionnaire d'acces (contrôle parental) 9

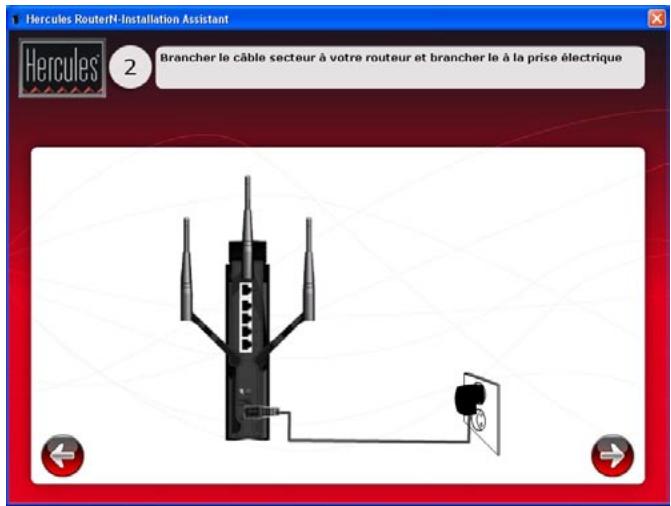

2.4. Lancer I'assistant d installation de Hercules Wireless N Router 10
2.5. Installer Hercules Wireless N Router uniqueness 11
2.6. Installer le pack Hercules composé de Hercules Wireless N Router et de la clé Wireless N USB......15
2.7. Installer la clé Wireless N USB uniquement 18
2.8. Explorer le content du CD-Rom 19

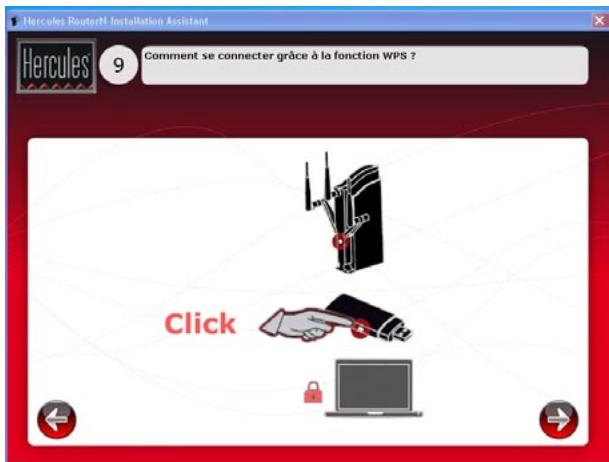

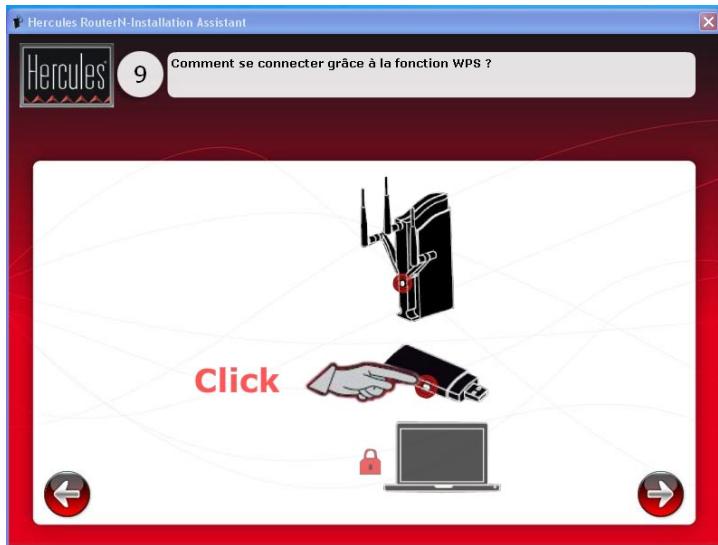

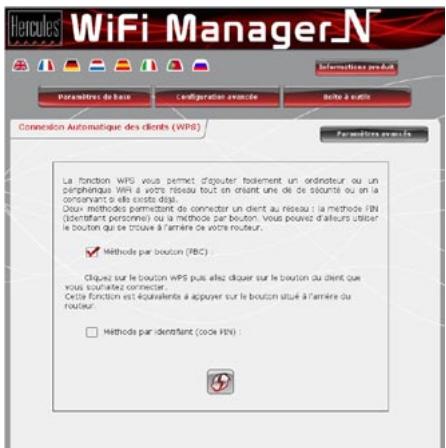

2.9. Se connecter à un réseau avec Wi-Fi Protected SetupTM 19

2.9.1. Se connecter à un réseau en mode maître 20

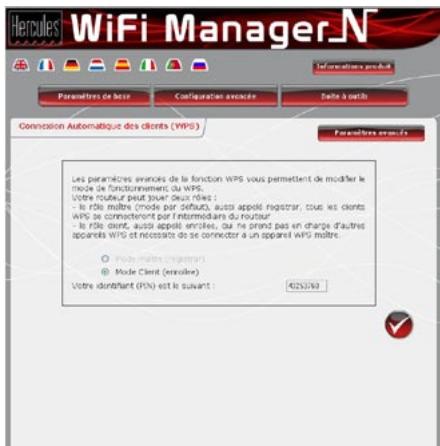

2.9.2. Se connecter à un réseau en mode client 21

3. WIFI MANAGER N, LE GESTIONNAIRE POLYVALENT 22

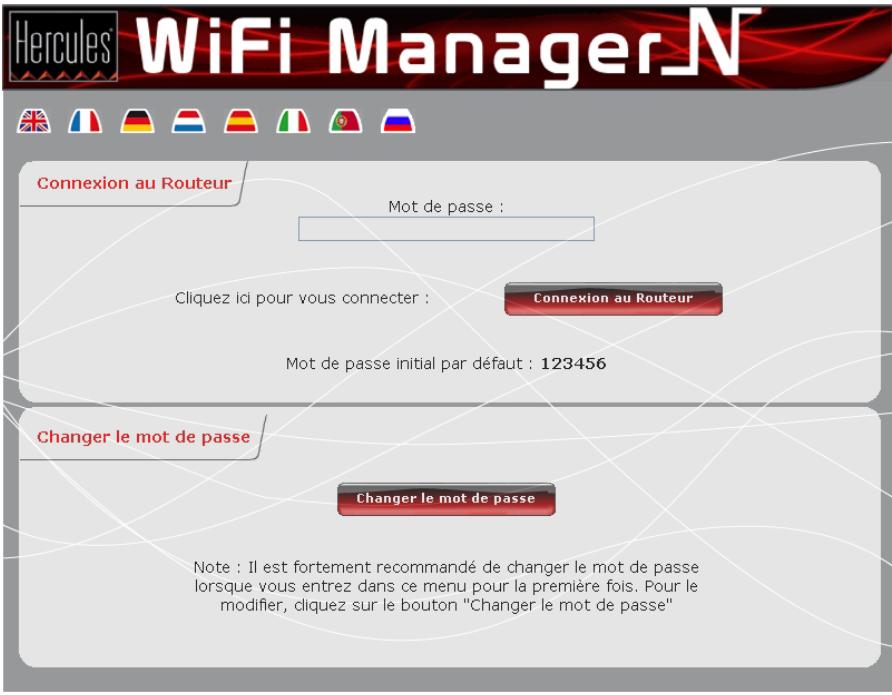

3.1. Ouvir les portes du WiFi Manager N 22

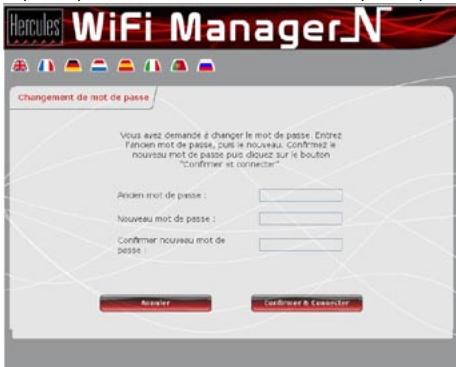

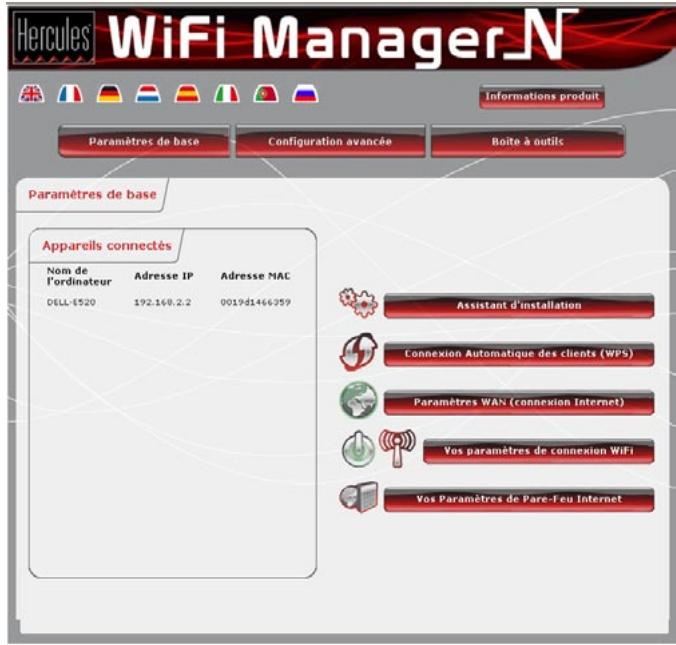

3.2. Changer le mot de passer du WiFi Manager N! 23
3.3. Naviguer dans l'interface du WIFI Manager N 24
3.4. Personnel en toute simplicité Hercules Wireless N Router 24

3.4.1. Etape 1:Changer le mot de passage d'accès à l'interface 25

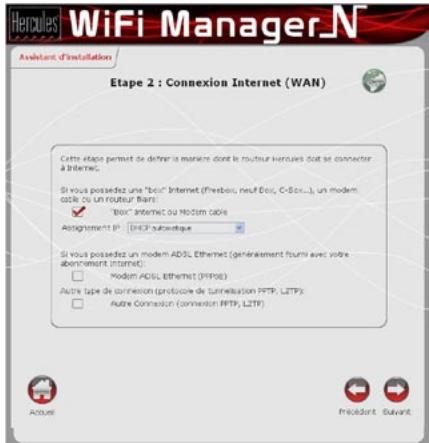

3.4.2. Etape 2: Se connecter à Internet (WAN) 25

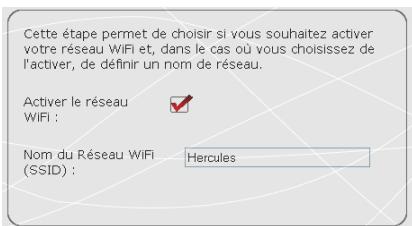

3.4.3. Etape 3: Activer votre réseau WiFi 27
3.4.4. Etape 4: Choisir la sécurité de votre réseau WiFi 28

3.5. Diffuser sa connexion Internet via le routeur 30

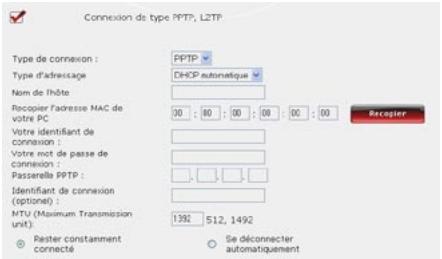

3.5.1. Choisir sa connexion Internet 30
3.5.2. Tester sa connexion Internet 33
3.5.3. Résoudre les éventuelles difficultés d'accès à WiFi Manager N ou à Internet 33

3.6. Maïtriser son réseau WiFi sur le bout des doigs 37

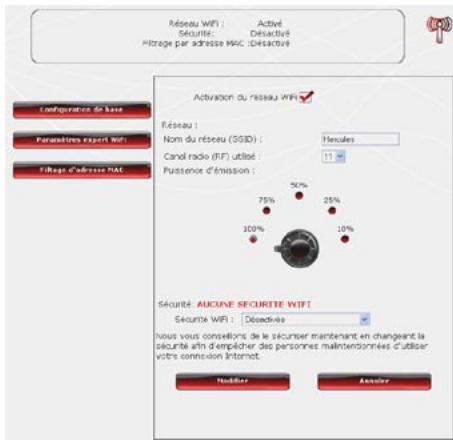

3.6.1. Personneliserson reseauWiFi 37
3.6.2. Sécuriser son réseau WiFi 38
3.6.3. Limiter l'accès de son réseau WiFi à certains ordinateurs et périhériques WiFi....42
3.6.4. Désactiver son réseau WiFi 43
3.6.5. Réactivier son réseau WiFi 43

3.7. Le pare-feu, la protection ultime contre les attaques Internet 44

4. BIENVENUE DANS LA WIRELESS ATTITUDE™ 45

4.1. Quelques prérequis 45
4.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL.45

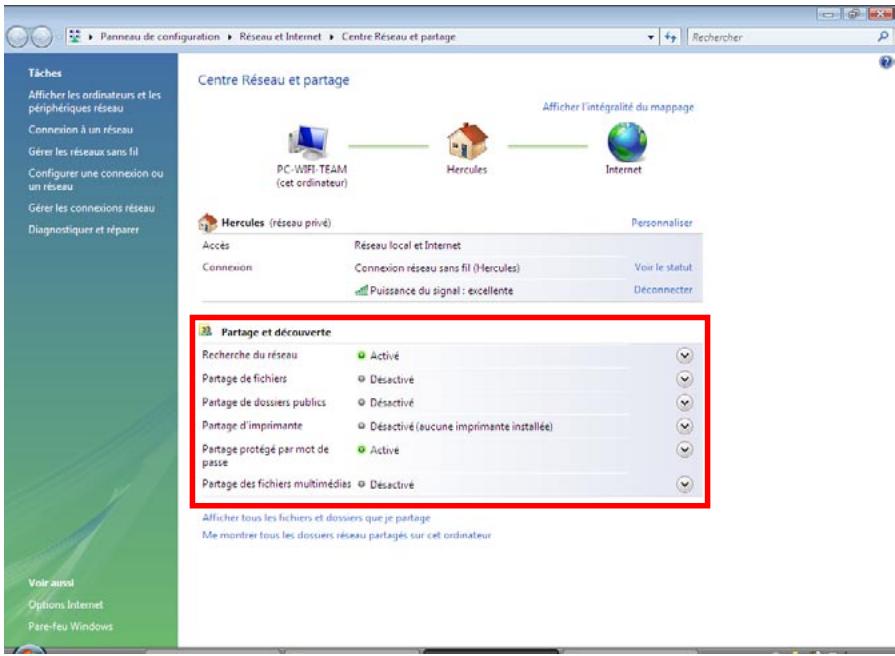

4.2.1.Activer le partage 45

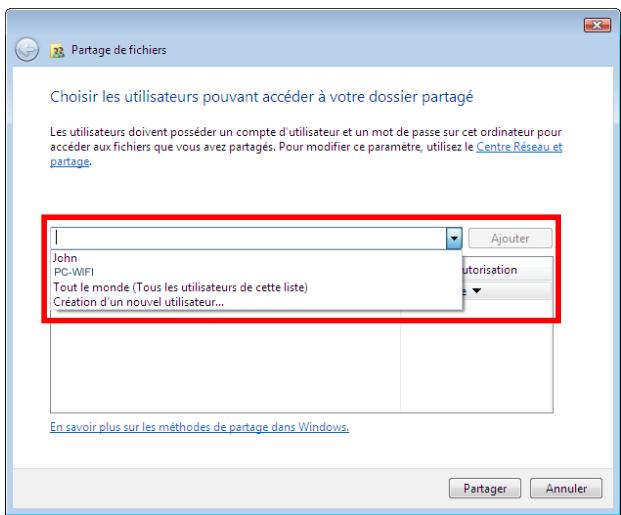

4.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnes 48
4.2.3. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 50

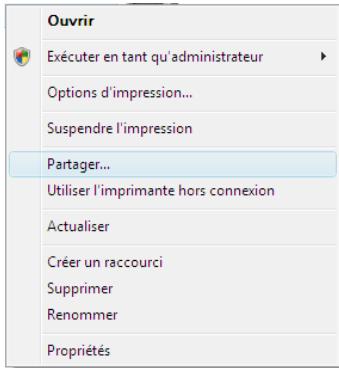

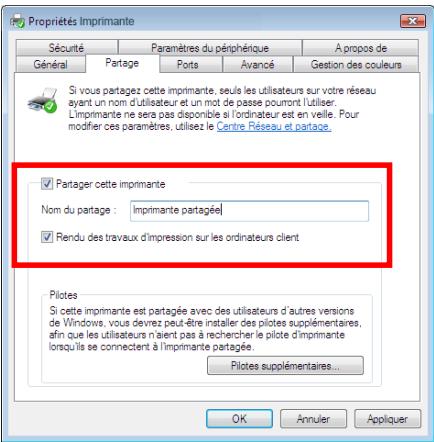

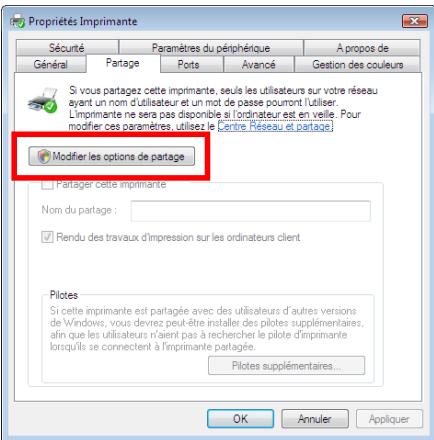

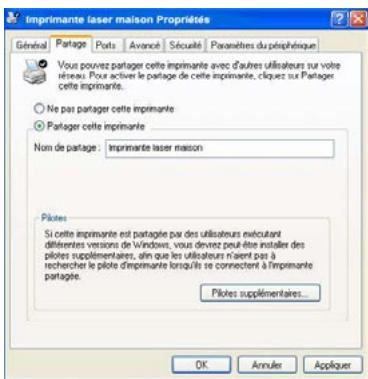

4.2.4. Windows Vista: Mettre en partage une imprimante 50

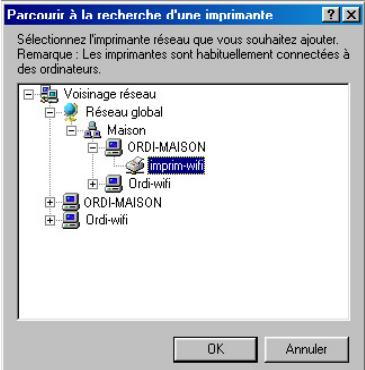

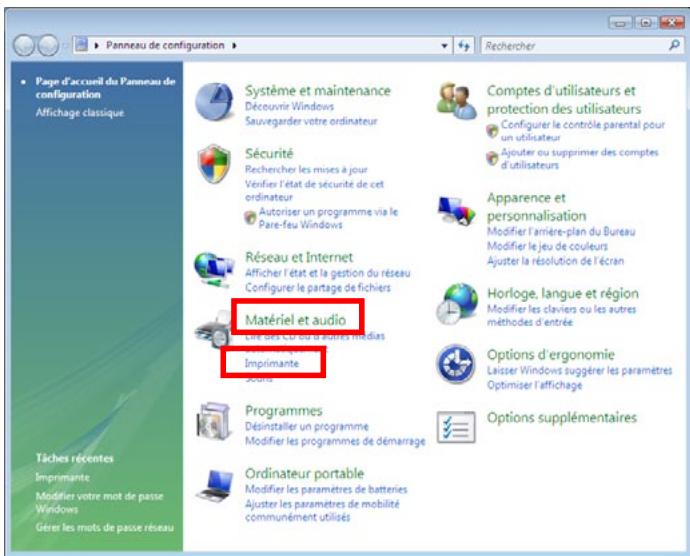

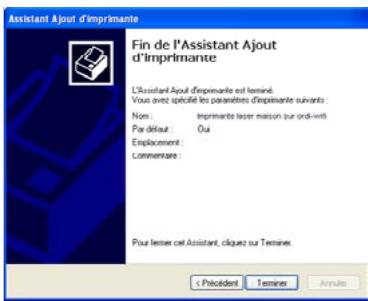

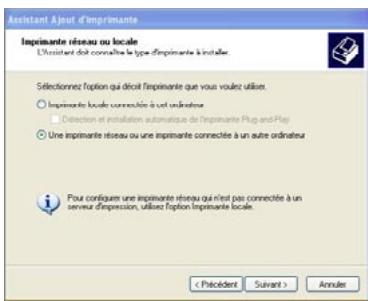

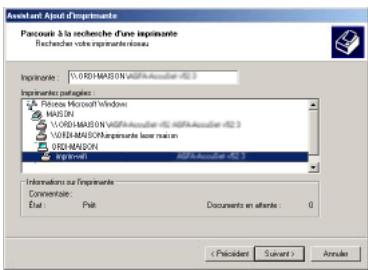

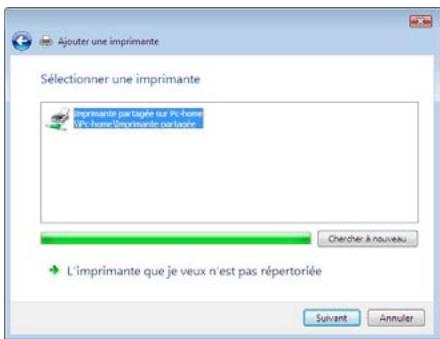

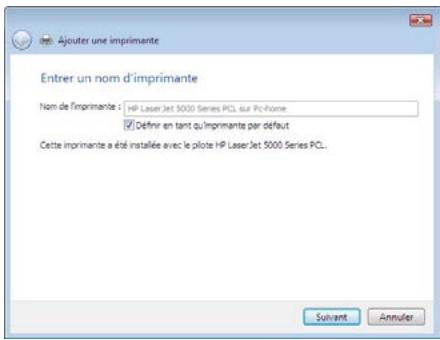

4.2.5. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 53

4.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 54

4.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL....56

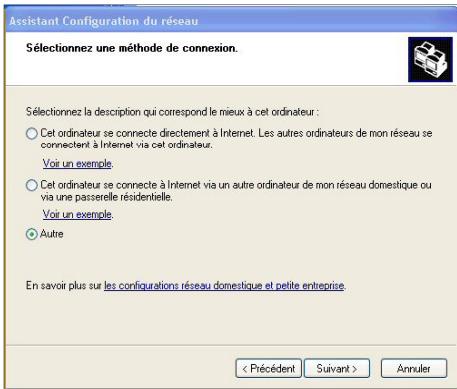

4.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 56

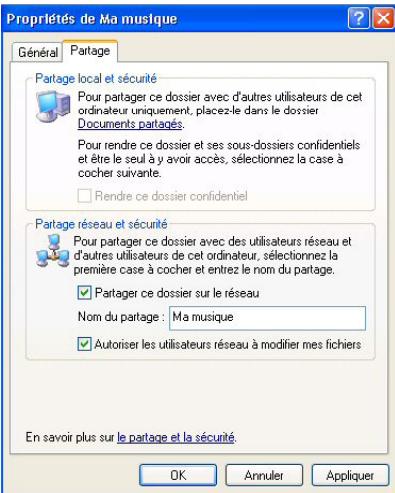

4.3.2. Windows XP : Mettre en partage des dossiers 60
4.3.3. Ordinateurs sous Windows XP: Acceder aux dossiers partages 61

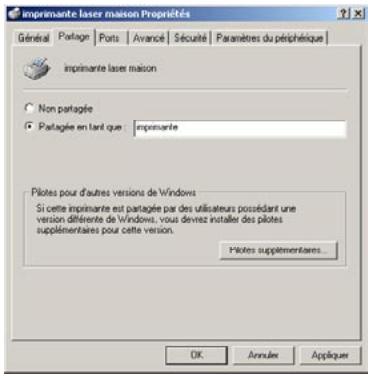

4.3.4. Windows XP: Mentre en partage une imprimante 61

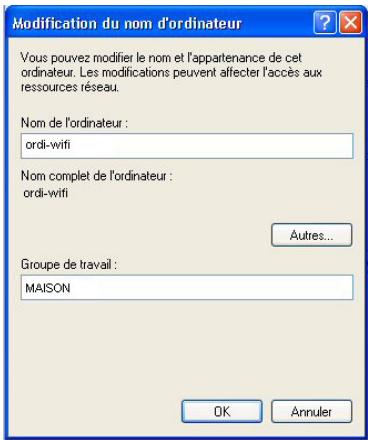

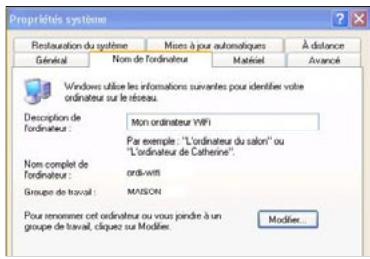

4.3.5. Windows XP : Modifier le nom d'un groupe de travail 63
4.3.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 64

4.4. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL 64

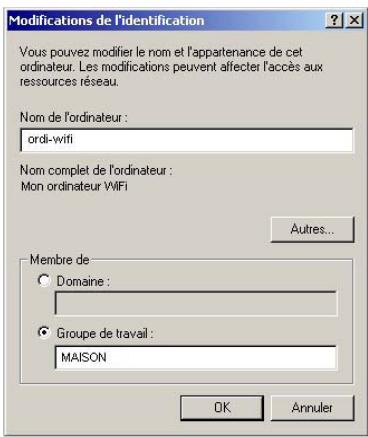

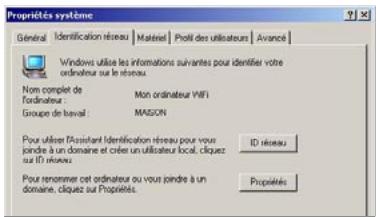

4.4.1. Creer un groupe de travail sous Windows 2000 64

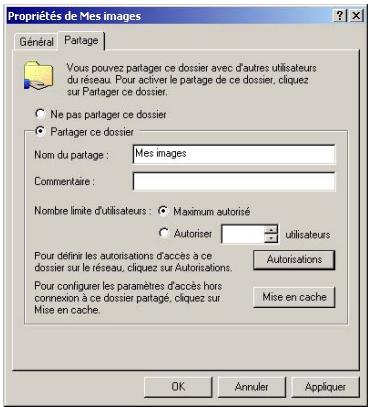

4.4.2. Windows 2000: Mettre en partage des dossiers 65

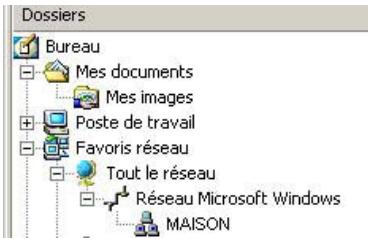

4.4.3. Ordinateurs sous Windows 2000: Acceder aux dossiers partages 65
4.4.4. Windows 2000: Mettre en partage une imprimante 66

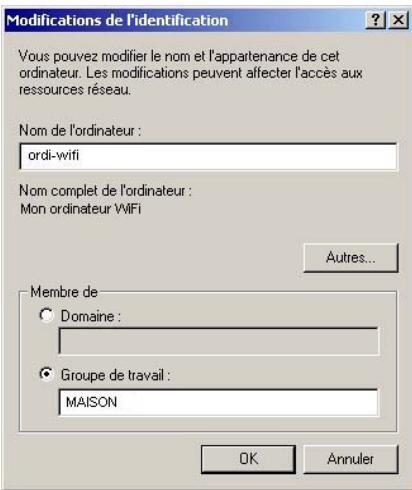

4.4.5. Windows 2000: Modifier le nom d'un groupe de travail 67

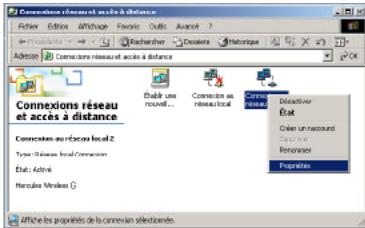

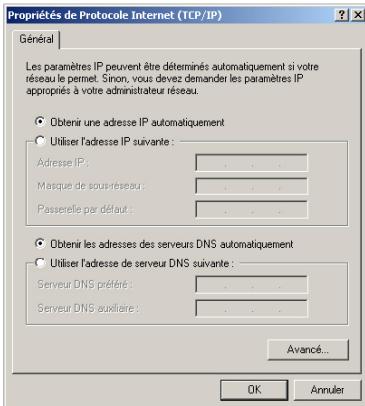

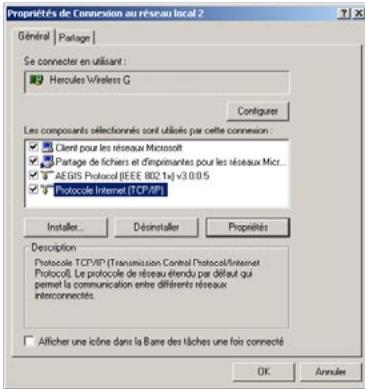

4.4.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure 69
4.4.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 70

4.5. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL.... 70

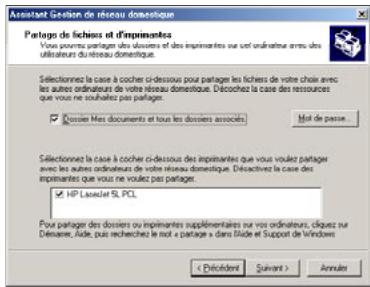

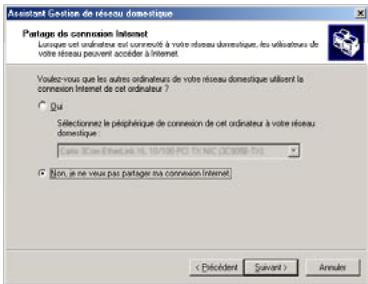

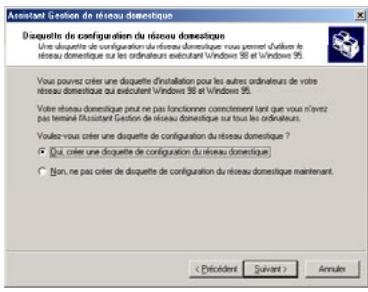

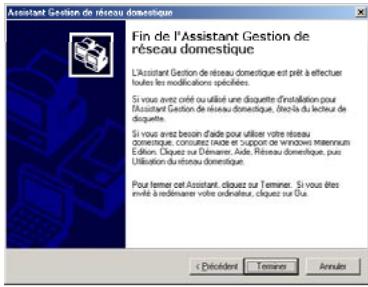

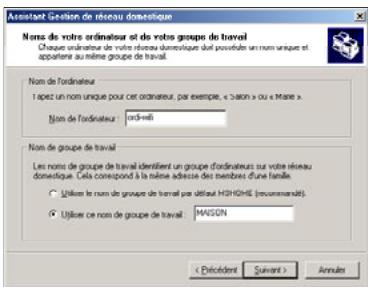

4.5.1. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure 70

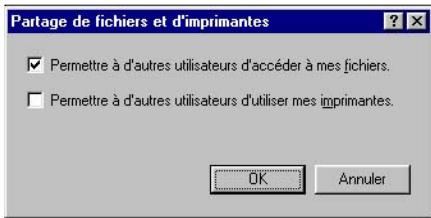

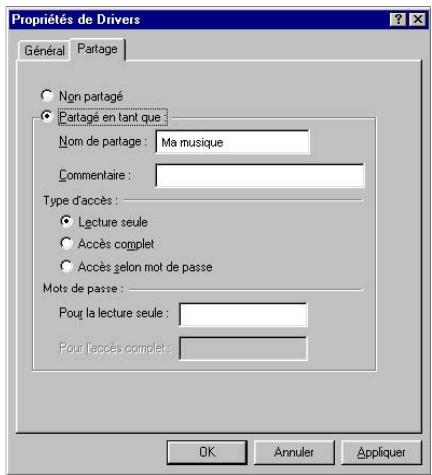

4.5.2. Windows Me : Mettre en partage des dossiers 72
4.5.3. Ordinateurs sous Windows Me: Acceder aux dossiers partages 73
4.5.4. Windows Me : Metre en partage une imprimante 73
4.5.5. Windows Me : Modifier le nom d'un groupe de travail 75
4.5.6. Windows Me: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances). 75

4.6. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL76

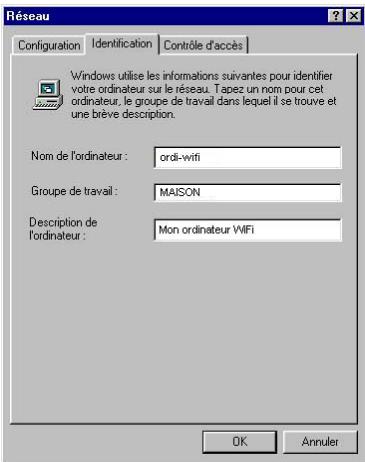

4.6.1. Windows 98 SE: Creer un groupe de travail 76

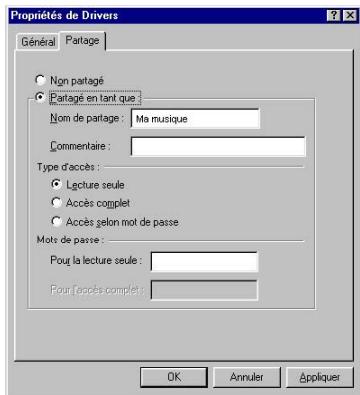

4.6.2. Windows 98 SE: Mentre en partage des dossiers 76
4.6.3 Ordinateurs sous Windows 98 SE: Acceder aux dossiers partages 77
4.6.4. Windows 98 SE: Metre en partage une imprimante 77
4.6.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure 79
4.6.6. Windows 98 SE: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 80

1. WIFI MANAGER N POUR LES UTILISATEURS AVERTIS 81

5.1. Configurer les options avances du réseau WiFi 81
5.2. Configurer son pare-feu Internet 82

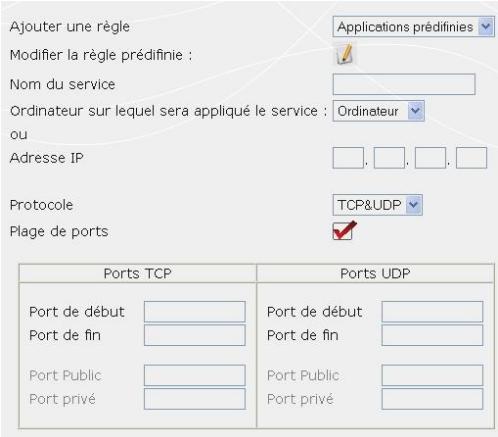

5.2.1. Ouvrir des portes dans le pare-feu pourmettre en ligne sa camera ou autoriser l'accès à un ordinateur pour certains services Internet 83
5.2.2. Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet 85
5.2.3. Rediriger les requêtes Internet vers un ordinateur spécifique 86
5.2.4. Se protégé des attaques Internet avec la fonction DOS (Denial Of Service) 87

5.3. Une boite a outils aux multiples facettes 88

5.3.1. RedemarrerlerouteuHercules 88
5.3.2. Récupérer sa configuration d'origine 88

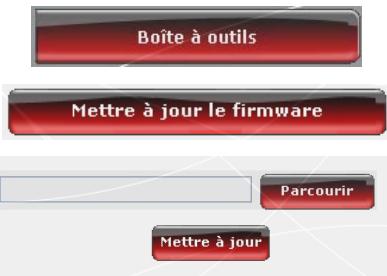

5.3.3.Metre a jour le firmware 89

5.4. Les autres options avancées 90

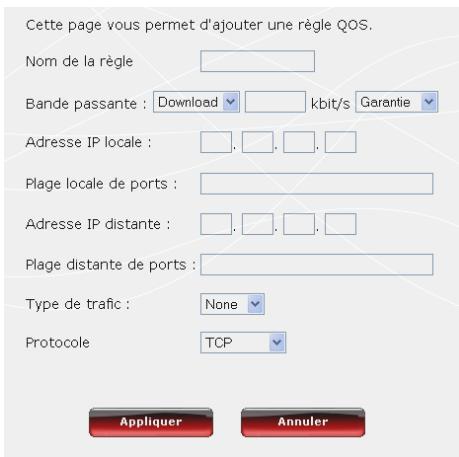

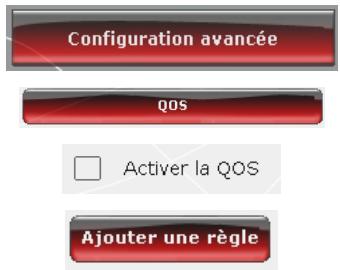

5.4.1. Attribuer une priorite à un type de données en cas de réseau surcharge 90

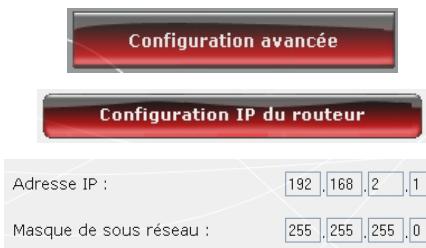

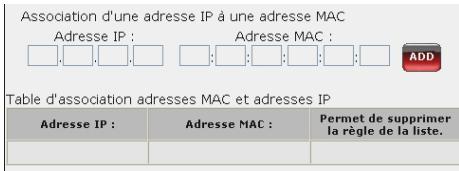

5.4.2. Configurer le serveur DHCP 91

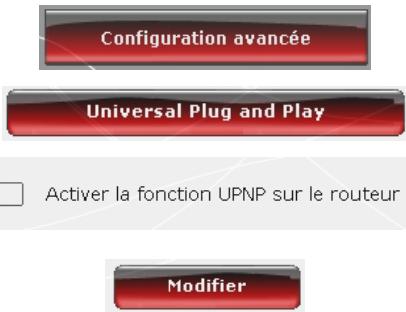

5.4.3. Faciliter la connexion de péripériques avec le protocole UPnP 92
5.4.4. Sélectionner un serveur de noms de Domaine primaire et secondaire 92

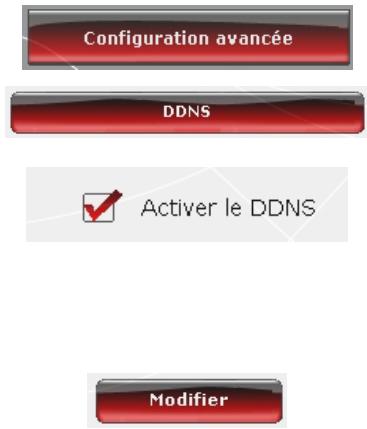

5.4.5. Lier une adresse IP à un serveur de noms de Domaine dynamique 93

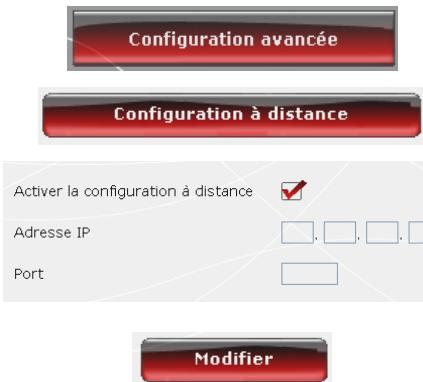

5.4.6. Configurer à distance le routeur 93
5.4.7. Définir des priorités sur les types de données en fonction de la bande passante disponible 94

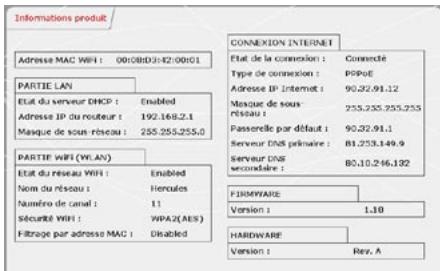

5.5. Informations produit 94

1. GLOSSAIRE 96
2. ASSISTANCE TECHNIQUE 100
3. GARANTIE 100
4. RECOMMANDATION RELATIVE À LA PROTECTION DE L'ENVIRONNEMENT.................................... 100

1. VOTRE HERCULES WIRELESS N ROUTER

Votre routeur Hercules N va you ouvrir les portes d'un nouveau monde WiFi, celui de la communication sans fil à haut débit et à couverture étendue. Dans la continuité du web 2.0, votre routeur Hercules N pousse plus loin l'interactivité avec les utilisateurs et vous permet de/partager libre accès Internet pour visionner des images video haute définition ou transférer des fichiers volumineux en tout comport. Il vous permet également de partirger vos péripériques, vos données entre plusieurs ordinateurs, tout en vous affranchissant de kilométres de cables.

Votre produit a fait l'objet d'un grand soin de conception. A la fois simple d'utilisation et convivial, il s'aresse aussi bien aux débutants qu'aux utilisateurs avertis.

Et maintainant, laissez-vous guider et adoptez, vous aussi, la Wireless Attitude™!

1.1. Recommendations

• N'ouvrez enaucun cas votre Hercules Wireless N Router, you risqueriez d'endommager les composants internes.

• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre routeur éloigné :

• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),

• de sources de chaleur telles que radiateurs, cuisinières ou tout autre apparéil émetteur de chaleur (y compris les amplificateurs),

• des rayons directs du soleil.

• Ne couvrez pas votre routeur.

• Débranche le cordon d'alimentation du routeur si vous prévoyez de ne pas l'utiliser pendant une période prolongée. Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon proprement dit.
• Débranche le routeur avant tout nettoyage. Utilisez un chiffon doux et évitez l'usage d'aerosols.

1.2. Spécifications

Votre Hercules Wireless N Router, est doté de plusieurs fonctionnalités : (1) routeur sans fil WiFi 802.11n, (2) commutateur LAN 10/100 et (3) pare-feu Internet.

Compatible avec les protocoles WiFi suivants :

• 802.11b : débits de 1, 2, 5, 5 et 11 Mbits/s dans la bande des 2,4 GHz
• 802.11g : débits de 6, 9, 12, 18, 24, 36, 48 et 54 Mbits/s dans la bande des 2,4 GHz

• 802.11n draft 1.0 et 2.0 : débits dans la bande des 2,4 GHz variant selon la largeur de bande du canal utilisé 20 ou 40 MHz. Les valeurs sont notées de MCS0 à MCS15 et variant de 7,2 à 144,44 Mbits/s pour 20 MHz et de 15 à 300 Mbits/s pour 40 MHz

• Plage de fréquence DSSS/CCK et modulation OFDM de 2,412 GHz à 2,484 GHz (13 canaux)

• Compatible avec les protocôles de sécurité suivants :

WEP possédant une longueur de clé de 64 et 128 bits
WPA-PSK avec chiffrement TKIP ou AES (protocole de sécurité 802.11i)
WPA2 avec chiffrement TKIP et AES (protocole de sécurité 802.11i)

• Filtrage par adresse MAC/IP, blocage des url
  Pare-feu SPI
  Support mode WMM (WiFi MultiMediaTM)
  Support mode WPS (Wi-Fi Protected SetupTM)

Support mode WAN (PPPoE, DHCP automatique, IP statique)
Support mode LAN
Support mode Routeur
Point d'accès sans fil 802.11n
- Spécification RF : bande de fréquences = 2,4 GHz à 2,484 GHz
Puisance max.de transmission:100mW
3 antennes orientables amovibles 3 dBi
4 connecteurs RJ-45 pour une connexion Fast Ethernet 10/100 Mbps
Support Auto MDIX (detection automatique des cables croisés)
Conformité avec la Specification IEEE 802.3u
Support du contrôle de flux IEEE 802.3x en mode Full Duplex
Alimentation CC externe, entree : 200- 240 V, 50/60 Hz, sortie : 9 V CC/1 A

Voyants bleus en façade
- Mise à jour logicielle via le port Ethernet

1.3. Configuration requise

Pour acceder aux parametes de configuration :

Intel Pentium III, AMD Athlon/AMD-K6
64 Mo de RAM
Carte reseau Ethernet 10/100 RJ-45
Lecteur de CD-ROM
- Systeme d'exploitation: Microsoft Windows 2000, XP, Vista

Pour acceder à Internet :

Ligne Internet active
Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem cable, Box Internet (Livebox®, Freebox®, Neufbox®...)

1.4. Contenu de la boite

Vérifie que les éléments suivants sont bienopsis dans la boite de toute routeur Hercules :

Hercules Wireless N Router
- CD-Rom contenant l'assistant d'installation et le manuel de l'utiliser au format pdf.
Guide de démarrage rapide en français
Cable Ethernet
Adaptateur secteur
Cle Hercules Wireless N USB (en option)

1.5. Description de la façon

:voyant d'alimentation

:voyantWiFi:allumé sila connexionWiFiestactive,clignote lors destransfertsdonnées

: 4 voyants correspondant aux 4 ports Ethernet : levoyant est allumé si le port correspondant est connecté à un périhérique, il clignote lors des transferts de données

:voyant Internet : allumé si le cable Ethernet est branché sur la prise WAN, clignote lors des transferts de données

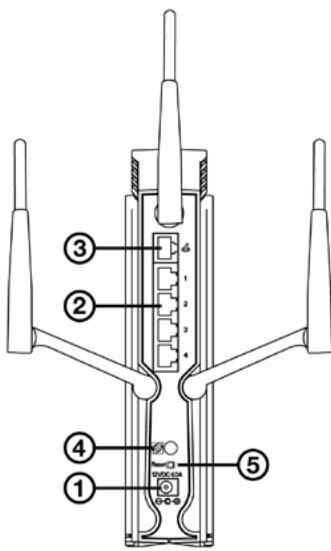

1.6. Description de la connectique

① Prise d'alimentation pour brancher l'adaptateur secteur
^2 Quatre ports Ethernet permettant de relier le routeur Hercules à 4 ordinateurs de bureau et/ou ordinateurs portables et/ou consoles deiaux dotés deports Ethernet (RJ-45)et/ouperipheriques (webcam,...)afin de constituer un réseau
③ Port WAN RJ-45 perpetant de connecter un modem ADSL, un modem Cable ou une « Box » Internet au routeur Hercules
④ Bouton WPS (Wi-Fi Protected SetupTM)
⑤ Bouton de réinitialisation des paramètres usine

2. INSTALLATION DE HERCULES WIRELESS N ROUTER

Hercules Wireless N Router a été concu dans un souci de simplicité d'utilisation et d'installation. Si vous étés novice dans les produits sans fil, nous vous invitons à suivre au préalable les conseils fournis aux chapitres

2.1 à 2.3. Sinon, vous pouvez directement acceder au chapitre 2.3. Lancer l'assistant d'installation de

Hercules Wireless N Router qui détaillé, étape par étape l'installation de votre Hercules Wireless N Router.

2.1. Comment placer Hercules Wireless N Router

Sortez le routeur et l'adaptateur secteur de la boite.

Pour vous aider àCHOISIR le meilleur endroit pour placer voire routeur Hercules, nos yous donors ci-apres des conseils que yous pourrez adapter en fonction de vrie environnement (nome de pieces, d'ordinateurs, etages, presence d'obstacles, emplacement des prises secteur et telephone...).

• Positionnez le routeur à proximé de votre modem (ADSL, Cable ou « Box » Internet) et d'une prise secteur.
  Privilégiez une piece centrale par rapport à tous vos ordinateurs et périhériques WiFi.
  Respectez une distance minimale de 2 m entre le routeur et les ordinateurs et peripheriques WiFi.
• Si vous posséez plusieurs ordinateurs ou périhériques WiFi disposés à des étages différents, par exemple au rez-de-chaussée et au premier étage, positionné idèalement le routeur Hercules au rez-de-chaussée.

Les performances WiFi du routeur peuvent être fortement affectées par certains obstacles, tels que: presence de papier (bibliothèque), de métal, d'eau (aquarium), ou d'un mur en béton armé entre le et sur Hercules et les adaptateurs WiFi.

De plus, n'hésitez pas à orienter chacune des 3 antennes dans différentes positions jusqu'à obtenir une réception optimale du signal WiFi.

2.2. Désinstaller son modem ou désactiver la connexion automatique à son modem

Si vous possédez déjà une « Box » Internet ou un modem Ethernet connecté à votre ordinateur, nous vous conseillons de le désinstaller ou de désactiver la connexion automatique à ce modem. L'objet de cette opération consiste à établier la connexion Internet au travers du réseau local TCP/IP créé par le routeur Hercules et non plus directement via votre modem ADSL.

Cette procédure ne s'applique que si vous vous connectez à Internet via un modem Ethernet. Si possédez un modem USB, vous ne pourrez pas brancher ce dernier sur votre routeur Hercules et der à Internet.

Vous choisissez de désinstaller les pilotes du modem :

• Eteignez puis débranchez votre modem du port Ethernet de votre ordinateur.
• Désinstallé le logiciel livre par votre fournisseur d'accès, ainsi que les pilotes du modem. Pour plus d'informations, reportez-vous au manuel de l'utilisateur de votre modem.
• Branchez maintainant votre modem sur le port Internet de votre routeur Hercules.

Vous choisissez de désactiver la connexion automatique au modem :

Afin d'éviter les conflipts officiels, veuillez suivre la procédure ci-dessous :

• Ouvrez votre navigateur Internet Explorer.
• Cliquez sur Outils/Options Internet.
• Sélectionnez l'onglet Connexions.

La fenêtre Propriétés de Internet s'affiche.

Cas n^1 :YOUR FAI apparait dans la fenetre Proprietés de Internet.

• Désactivez la connexion automatique de votre modem enCHOISIGANT l'option Ne jamais établit de connexion.
• Cliquez sur OK.

Cas n°2: votre FAI n'apparait pas dans la fenetre Propriétés de Internet.

La connexion automatique est gérée directement par le logiciel foumi par votre FAI.

• Reportez-vous au manuel de l'utiliser de votre modem ADSL ou du logiciel de votre FAI pour savoir comment désactiver la connexion automatique et/ou pour que la connexion Internet s'effectue via un réseau local (TCP/IP).

Rappel: c'est le routeur Hercules qui va creer un réseau local au travers duquel les ordinateurs sont acceder à Internet.

Vous trouvez également des informations sur notre site Internet (FAQ...) à l'adresse www.hercules.com.

2.3. Contourner le Gestionnaire d'accès (contrôle parental)

Si vous avez activé le Gestionnaire d'accès dans votre navigateur Internet afin de contrôler l'accès à certains sites susceptibles de proposer un contenu à caractère violent ou autre, vous ne pourrez pas vous connecter immidiatement au WiFi Manager N pour configurer et consulter les paramétres de votre Hercules Wireless N Router.

Au lancement du QuickAccess, l'utilitaire de connexion rapide au WiFi Manager N, le Gestionnaire d'accès vous demandera l'autorisation de visiter le site http://192.168.2.1. Ce site correspond à l'interface WiFi Manager N présente sur votre routeur. Pour y acceder, il vous suffit d'accepter l'autorisation d'affichage de ce site. L'adresse du routeur sera ainsi ménorisée dans le navigateur Internet et par la suite vous accéderez directement au WiFi Manager N.

2.4. Lancer l'assistant d'installation de Hercules Wireless N Router

L'assistant, disponible sur le CD-Rom fourni avec le routeur, va vous guider au cours des différentes étapes d'installation. Pour vous aider dans cette installation, chacune des étapes est décrite ci-dessous.

• Insérez le CD-ROM foumi dans votre lecteur de CD-ROM.

L'assistant d'installation apparait automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Double-cliquez sur

• Si nécessaire, double-cliquez sur Setup.exe.

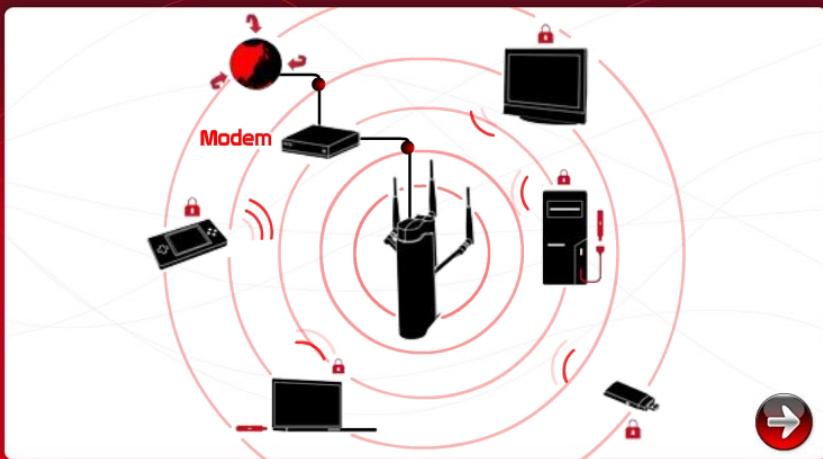

La page d'accueil s'affiche. Cliquez sur Suivant.

Bienvenue dans l'assistant d'installation de votre routeur Hercules. Cette installation n'est affectuer que sur I'ordinateur avec lequel vous parametreznez Yourouteur. Reportez you au manuel utiliseur pour connecter tout autre ordinateur ou peripherique. CET assistant vous guidera a travers plusieurs etapes ain de brancher et de parameterrer your routeur.

Pour continuer cliquer sur SUIVANT.

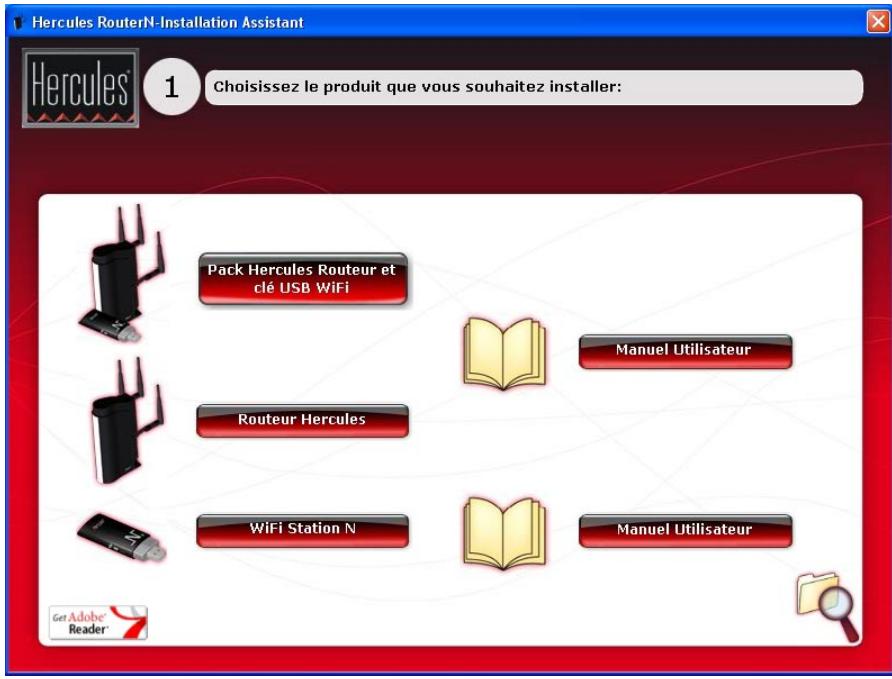

La nouvelle page vous propose d'installer le produit de votrechioix.

Vous avez la possibilité d'installer le pack Hercules composé de Hercules Wireless N Router et de la clé Wireless N USB, Hercules Wireless N Router uniquement ou le logiciel WiFi Station N uniquement, nécessaire à l'utilisation de votre clé Hercules Wireless N.

2.5. Installer Hercules Wireless N Router uniqueness

Etape 1

• Cliquez sur le bouton

Routeur Hercules

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Pour plus d'informations sur WiFi Manager N, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent.

Etape 2

• Connectez le cordon d'alimentation du routeur Hercules à la prise d'alimentation et branchez l'adaptateur secteur sur la prise secteur.

• Cliquez sur Suivant.

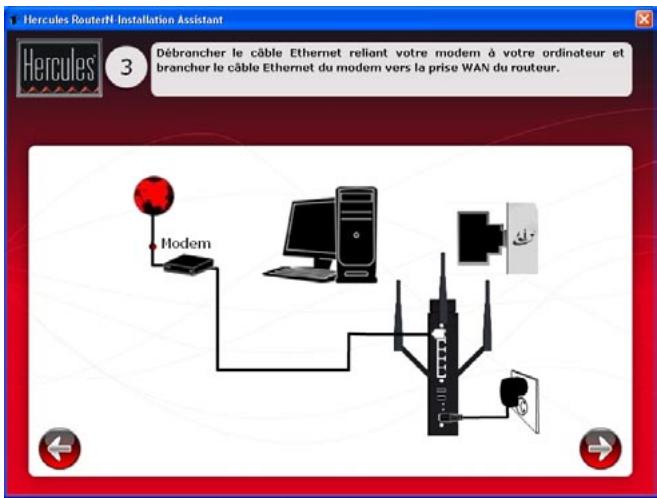

Etape 3

• Déconnectez le cable reliant votre modem à votre ordinateur, puis connectez-le au port WAN de votre Hercules Wireless N Router.

Levoyant d'alimentation s'allume et levoyantWiFi clignote. Levoyant Internet (WAN) s'allume et clignote lors des échanges de données.

12/102 - Manuel de l'utilisteur

• Cliquez sur Suivant.

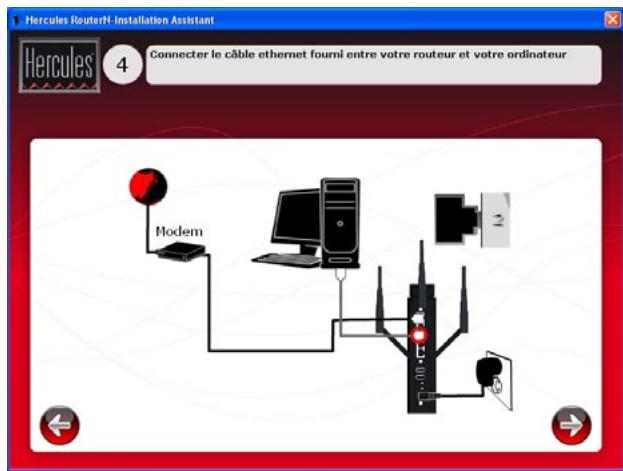

Etape 4

• Branchez le cable Ethernet fourni sur l'un des quatre ports Ethernet de votre Hercules Wireless N Router d'une part et sur le port Ethernet de votre ordinateur d'autre part.

Levoyant correspondant au numero du port Ethernet que vous avez choisi s'allume.

• Cliquez sur Suivant.

Etape 5

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Si vous ne souhaitez pas installer cet utiliser, vous ne pourrez acceder au routeur qu'en entrant élément son adresse (voir 3.1 Ouvrir les portes du WiFi Manager N).

Etape 6

A la fin de l'installation de Quick Access, l'assistant d'installation de WiFi Manager N se lance pour permettre la configuration automatique de Hercules Wireless N Router.

Pour en savoir plus sur l'assistant d'installation de WiFi Manager N, reportez-vous à la section personnaliser en toute simplicité Hercules Wireless N Router.

Etape 7

• Débranchez le cable Ethernet de l'ordinateur si vous avons préalablement activé le WiFi dans l'assistant d'installation de WiFi Manager N.

Fin de l'installation : Connexion WPS

L'installation deVote Hercules Wireless N Router est desormais terminée.Avant d'approfondir toutes les fonctionnalités avancées et de passer aux applications pratiques, vous pouze discoverir au travers de l'écran ci-dessus comment vous connecter très simplement en WPS. Cliquez sur Fermer pour quitter cet écran, puis à nouveau sur Fermer pour fermer l'assistant d'installation.

Pour plus d'informations sur la connexion avec WPS, reportez-vous au chapitre 2.9. Se connecter à un réseau avec Wi-Fi Protected Setup™.

Pour approfondir toutes les fonctionnalités avances, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent de votre Hercules Wireless N Router.

Pour vous initier aux applications pratiques de vos périphériques WiFi en vous reportant à la section 4. Bienvenue dans la Wireless Attitude™ de ce manuel.

2.6. Installer le pack Hercules composé de Hercules Wireless N Router et de la clé Wireless N USB

Etape 1

• Cliquez sur le bouton

Pack Hercules Routeur ot c16 USB WiFi

L'assistant: L'assistant va lancer successivement l'installation de vote routeur et de vote clé, ainsi que des logiciels sociés (WiFi Manager N pour Hercules Wireless N Router et WiFi Station N pour la clé Hercules Wireless N USB), spécifique développés par Hercules pour définir, vérifier et configurer tous les paramétres de connexion et de sécurité des appareils de la gamme Hercules Wireless N.

Pour plus d'informations sur WiFi Manager N, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent.

Pour plus d'informations sur WiFi Station N, reportez-vous au manuel pdf de votre clé Hercules Wireless N USB.

Etape 2

• Connectez le cordon d'alimentation du routeur Hercules à la prise d'alimentation et branchez l'adaptateur secteur sur la prise secteur.

• Cliquez sur Suivant.

Etape 3

• Déconnectez le cable reliant votre modem à votre ordinateur, puis connectez-le au port WAN de votre Hercules Wireless N Router.

Levoyant d'alimentation s'allume et levoyant WiFi clignote. Levoyant Internet (WAN) s'allume et clignote lors des échanges de données.

• Cliquez sur Suivant.

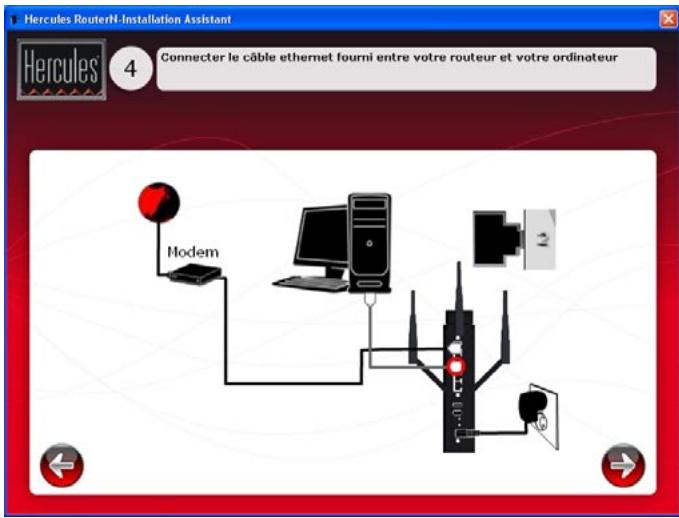

Etape 4

• Branchez le cable Ethernet fourni sur l'un des quatre ports Ethernet de votre Hercules Wireless N Router d'une part et sur le port Ethernet de votre ordinateur d'autre part.

Levoyant correspondant au numero du port Ethernet que vous avez choisi s'allume.

• Cliquez sur Suivant.

Etape 5

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Si vous ne souhaitez pas installer cet utiliser, vous ne pourrez acceder au routeur qu'en entrant élément son adresse (voir 3.1 Ouvrir les portes du WiFi Manager N).

Etape 6

A la fin de l'installation de Quick Access, l'assistant d'installation de WiFi Manager N se lance pour permettre la configuration automatique de Hercules Wireless N Router.

Pour plus d'informations sur l'assistant d'installation de WiFi Manager N, reportez-vous à la section personnaliser en toute simplicité Hercules Wireless N Router.

Etape 7

L'assistant: d'installation de WiFi Station N démarre ensuite pour lancer l'installation de votre clé Hercules Wireless N USB. Suivez les instructions affichées à l'écran.

Pour plus d'informations sur l'installation de WiFi Station N, reportez-vous au manuel pdf de votre Acerules Wireless N USB.

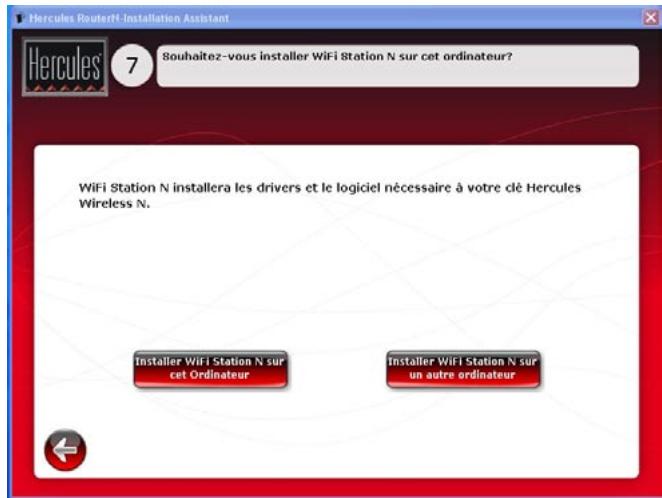

Etape 8

• Si vous souhaitez installer WiFi Station N sur un autre ordinateur, cliquez sur Installer WiFi Station N sur un autre ordinateur. Dans ce cas, retirez le CD-Rom de l'ordinateur et placez-le dans le lecteur de

l'ordinaire sur lequel vous souhaitez installer WiFi station N. Lancez ensuite l'installation de WiFi station N. A la fin du processus, repreneze le CD-Rom pour terminer l'installation du routeur.

• Sinon, cliquez sur Installer WiFi Station N sur cet ordinateur pour lancer l'installation de WiFi Station N.

Fin de l'installation : Connexion WPS

L'installation de votre pack Hercules Wireless N Router/clé Hercules Wireless N USB est désormais terminée. Avant d'approfondir toutes les fonctionnalités avances et de passer aux applications pratiques, vous pouvez découvert au travers de l'écran ci-dessus comment vous connecter très simplement en WPS.

Pour plus d'informations sur la connexion avec WPS, reportez-vous au chapitre 2.9. Se connecter à un réseau avec Wi-Fi Protected Setup™.

Pour approfondir toutes les fonctionnalités avances, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent de votre Hercules Wireless N Router ou à la section 4. L'utilitaire WiFi Station N du manuel pdf de leur clé Hercules Wireless N.

Pour vous initier aux applications pratiques de vos peripherals WiFi en vous reportant à la section 4. Bienvenue dans la Wireless Attitude™ de ce manuel.

2.7. Installer la clé Wireless N USB uniquement

Pour installer la clé Wireless N USB :

• Cliquez sur le bouton

WiFi Station N

L'assistant: Suivez les instructions affichées à l'écran.

Pour plus d'informations sur l'installation de WiFi Station N, reportez-vous au manuel pdf de votre clé des Wireless N USB.

2.8. Explorer le contenu du CD-Rom

• Cliquez sur le bouton

L'arborescence du CD-Rom s'affiche dans une fenetre d'exploration Windows. Vous pouvez parcourir le contenu des différents dossiers.

2.9. Se connecter à un réseau avec Wi-Fi Protected Setup™

Si la connexion à un réseau WiFi et sa configuration vous semble fastidieuses, utilisez la fonctionnalite intégrée WPS (Wi-Fi Protected SetupTM), signalée sur le produit ou l'emballage par le logo

Qu'est-ce que le WPS (Wi-Fi Protected SetupTM)?

Le WPS est une technologie qui simplifie la procédure de connexion à un réseau sans fil entre un péripérisque compatible WPS (votre clé Hercules Wireless N, par exemple) et votre Hercules Wireless N Router. Plusieurs méthodes de connexion s'offrent alors à vous : matériel simplement sur un bouton situé sur le routeur ou dans WiFi Manager N, ou entrè le code PIN du péripérisque à connecter (votre Hercules Wireless NRouter ou votre clé Hercules Wireless N, par exemple) dans l'interface de WiFi Manager N.

A propos des modes maitre et client

Pour mistracier les notions de maître et de client. Dans le mode maître, le périhérique WPS (votre Hercules Wireless N Router, par exemple) est le point d'accès auquel vont se connecter d'autres périhériques WPS (votre clé Hercules Wireless N ou un autre périhérique WPS). Dans le mode client, c'est le périhérique WPS (votre clé Hercules Wireless N ou un autre périhérique WPS) qui se connecte au maître (votre Hercules Wireless N Router).

Remarque: La procédure ci-après déscrit la connexion de votre Hercules Wireless N Router avec la clé Hercules Wireless N USB, mais vous pouvez également connecter d'autres péripériques WPS. Dans ce cas, reportez-vous au manuel de l'utilisateur de votre péripérisque WPS.

Pour profiter d'une connexion simplifiée grâce à la fonctionnalité WPS (Wi-Fi Protected Setup™), épérêques qui sont connecter à leur réseau doivent être compatibles et certifications WPS.

2.9.1. Se connecter à un réseau en mode maitre

Remarque: votre Hercules Wireless N Router est configuré par défaut en mode maître, c'est-à-dire qu'il va servir de point d'accès auquel d'autres périhériques WPS pourrait se connecter.

1ere possibilite : utiliser le bouton WPS situé sur le routeur

• Sur votre routeur WiFi: appuyez sur le bouton WPS ④ situé à l'arrête du routeur.

Vous avez ensuite deux minutes pour connecter votre clé Hercules Wireless N USB au routeur. Il ne sera pas nécessaire de renouveler cette opération à la prochaine connexion.

• Appuyez sur le bouton WPS situé sur le (:oté de la clé Hercules Wireless N ou sur le bouton WPS d'un périhérique compatible WPS.

2^ème possibilité : utiliser le bouton WPS accessible dans WiFi Manager N

Connexion Automatique des clients (WPS)

• Dans la page d'accueil de WiFi Manager N, appuyez sur le bouton Connexion Automatique des clients (WPS).

La méthode par bouton (PBC) est selectionnée par défaut.

• Cliquez sur le bouton de connexion

Alternative :

• Sélectionnéz la méthode par identifient (PIN).
• Entrez le code PIN du périhérique WPS que vous souhaitez connecter.

• Cliquez sur le bouton de connexion

Pour connaître le code PIN de votre périvérique WPS, reportez-vous au chapitre 4.3.3. Se connecter à un réseau avec un code PIN du manuel de votre clé Hercules Wireless N USB ou reportez-vous au manuel du fabricant de leur périvérique WPS.

Vous avez ensuite deux minutes pour connecter votre clé Hercules Wireless N USB ou votre périhérique en WPS.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA ou WPA2 (selon les possibités du client) est automatiquement généree.

Pour plus d'informations sur la connexion de votre périhérique en WPS, reportez-vous au manuel pdf de votre clé Hercules Wireless N USB ou au manuel du fabricant de votre périhérique WPS.

2.9.2. Se connecter à un réseau en mode client

Remarque: Voitre Hercules Wireless N Router est configuré par défaut en mode maitre, c'est-à-dire qu'il va servir de point d'accès auquel d'autres péripériques WPS pourront se connecter. En passant en mode client, votre routeur va se connecter à un péripérisque WPS maitre qui va devenir le point d'accès. Sachez cependant que votre Hercules Wireless N Router, de par sa fonction routeur, n'a pas vocation à se connecter à d'autres péripériques WPS.

Connexion Automatique des clients (WPS)

• Dans la page d'accueil de WiFi Manager N, appuyez sur le bouton Connexion Automatique des clients (WPS).
• Cliquez sur le bouton Paramétres avancés.

Deux possibilités s'offrent à vous: Mode maître ou Mode client.

• Cochez le Mode client.

WiFi Manager N affiche le code PIN de votre Hercules Wireless N Router. Notez ce code, vous devrez le saisir dans l'interface du client pour connecter votre routeur à d'autres péripériques.

3. WIFI MANAGER N, LE GESTIONNAIRE POLYVALENT

Avec WiFi Manager N, rien de plus simple que de compléter son modem Internet Haut Débit avec le routeur Hercules et faire ainsi profiter tous les ordinateurs de la maison ou de sa petite entreprise de son accès Internet, ou creer simplement un réseau sans fil.

Concretement, WiFi Manager N est l'interface permettant de dialoguer avec votre routeur Hercules et de configurerer notre réseau sans fil ou votre pare-feu Internet.

3.1. Ouvrir les portes du WiFi Manager N

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

• Pour acceder à la porte d'entrée du WiFi Manager N, double-cliquez simplement sur l'icone Hercules Quick Access placée sur votre Bureau.

La fenêtre de connexion au routeur s'affiche.

Ou, si vous vous avez besoin de ne pas installer l'icone de lancement rapide :

• Ouvrez le navigateur de votrechioix (Internet Explorer, Mozilla Firefox ou Netscape Navigator) et entrez l'adresse http://192.168.2.1.

Vous yout trouvez maintainant devant la portedentree qu'il yout faudra ouvrir a l'aide d'un mot de passer.

• Pour ouvrir la porte, entrez le mot de passer par défaut ou entrez votre propre mot de passer si vous en avez défini un (pour savoir comment définir son propre mot de passer, reportez-vous au chapitre 3.2 Changer le mot de passer du WiFi Manager N).
• Cliquez sur Connexion.

Le mot de passer vous permet de rester le seul à pouvoir acceder à votre WiFi Manager N, donc aux paramétres de votre routeur Hercules. C'est pourquoi il est important de le changer lors de la première utilisation (voir ci-après).

3.2. Changer le mot de passer du WiFi Manager N!

Si vous franchissez pour la première fois la porte du WiFi Manager N, il est conseilé de changer le mot de passer par défaut, 123456, directement depuis le panneau Connexion au Routeur.

• Cliquez sur le bouton Changer le mot de passer.
• Saisissez l'ancien mot de passer (123456, si c'est la première fois), le nouveau, que vous choisissez, puis confirmez le nouveau mot de passer.
• Cliquez sur Confimer et connecter pour mémoriser le mot de passer et vous connecter.

La porte du WiFi Manager N s'ouvre sur la page d'accueil ci-dessous. Vous pouvez désormais explorer toutes les fonctionnalités de votre routeur Hercules.

3.3. Naviguer dans l'interface du WIFI Manager N

L'interface du WIFI Manager N a ete concue dans le but de faciliter la navigation dans les differents menus. Cependant, si vous vous sentez perdu, vous pouze à tout moment cliquer sur le bouton Parametes de base et revenir ainsi sur la page d'accueil, point de depart de toutes les fonctionnalités de toute routeur Hercules.

3.4. Personnel en toute simplicité Hercules Wireless N Router

Gréce à l'assistant d'installation disponible dans WiFi Manager N (automatique lancer lors de l'installation Flash), vous pouvez définir très simplement et en quelques étapes l'ensemble de vos paramétres (mot de passer, connexion Internet, réseau WiFi, sécurité, ...).

Pour lancer l'assistant d'installation

Assistant d'installation

• Cliquez sur le bouton Assistant d'installation.
• Cliquez sur Suivant pour passer à l'étépe 1: Changer le mot de passé d'accès à l'interface.

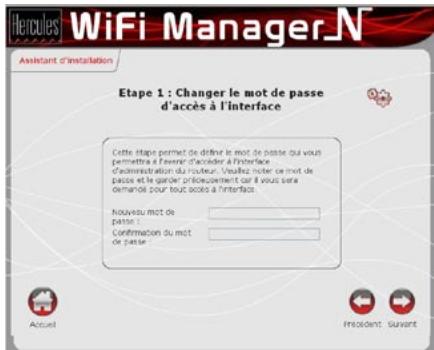

3.4.1. Etape 1: Changer le mot de passer d'accès à l'interface

-Saisissez le nouveau mot de passer, puis confirmez-le.
- Cliquez sur Suivant pour passer à l'étépe 2 : Se connecter à Internet (WAN).

3.4.2. Etape 2: Se connecter à Internet (WAN)

• Indiquez par quel moyen vous vous connectez à Internet : box Internet, modem ADSL Ethernet, ou autre.

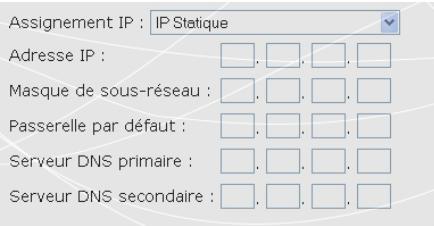

Vous you connectez à Internet via une « Box », un modem cable ou un routeur

Assignment IP:

DHCP automatique

• Sélectionnez d'abord le type d'assignment d'adresse IP:IP statique ou DHCP automatique.
• Si vous choisissez DHCP automatique, le serveur DHCP se charge d'assigner l'adresse IP.
• Sélectionnez IP statique si vous avons souscrit à une ligne Internet avec adresse IP fixe.

Cette information figure sur le courrier d'abonnement que vous a envoyé votre FAI.

• Entrez l'adresse IP, le masque de sous-réseau, et la passerelle par défaut.

et

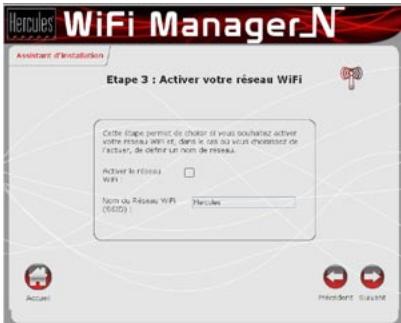

• Cliquez sur Suivant pour passer à l'étépe 3 : Activer votre réseau WiFi.

Vous you connectez à Internet via un modem ADSL Ethernet

• Choisissez le type de connexion PPPoE.
• Entrez votre identifient et votre mode de passé de connexion.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.

• Entrez également une valeur MTU valide.

La valeur MTU correspond à laaille maximale, en octets, du paquet transmis (par exemple 1500 octets sur un réseau ADSL WiFi).

• Si vous le souhaitez, vous pouvez Rester constamment connecté, ce qui laissevre leur connexion Internet active à tout moment. ou besoinir la possibilité de vous déconnector automatiquement au bout d'une certaine durée.
• Cliquez sur Suivant pour passer à l'objet 3 : Activer votre réseau WiFi.

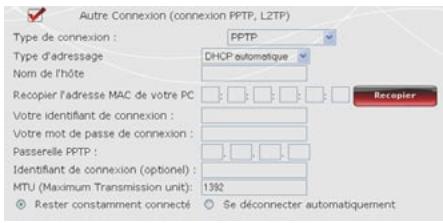

Vousutilizeuzanutremodedeconnexion(PPTPouL2TP)

• Pour connaître votre mode de connexion, vérifie vos informations de connexion figurant sur le courier d'abonnement que vous a envoyé libre FAI.
• Si vous choisissez le type de connexion PPPT :

• Choisissez PPTP dans la liste déroulante.
• Entrez le nom d'hôte fourni lors de la souscription au service.
• SiILA s'avere nécessaire, cliquez sur le bouton Recopier pour recopier l'adresse MAC de votre PC.
• Entrez votre identifient et votre mode de passé de connexion.
• Entrez également la passerelle PPTP et, si vous le souhaitez, un identifient de connexion à cette passerelle.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.
- Entrez une valeur MTU valide.

La valeur MTU correspond à laaille maximale, en octets, du paquet transmis (par exemple 1500 octets sur un réseau ADSL WiFi).

• Cliquez sur Suivant pour passer à l'objet 3 : Activer votre réseau WiFi.

• Si vous choisissez le type de connexion L2TP :

• Choisissez L2TP dans la liste déroulante.
• Entrez le nom d'hôte fourni lors de la souscription au service.
• SiILA s'avere nécessaire, cliquez sur le bouton Recopier pour recopier I'adresse MAC de la prostate PC.
• Entrez votre identifient et votre mode de passé de connexion.
• Entrez également la passerelle L2TP et, si vous le souhaitez, un identifient de connexion à cette passerelle.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.

• Entrez une valeur MTU valide.

La valeur MTU correspond à laaille maximale, en octets, du paquet transmis (par exemple 1500 octets sur un réseau ADSL WiFi).

• Cliquez sur Suivant pour passer à l'objet 3 : Activer votre réseau WiFi.

3.4.3. Etape 3: Activer vous réseau WiFi

Si vous ne souhaitez pas activer votre réseau WiFi

• Decochez la case Activer le réseau WiFi.

Si vous souhaitez activer votre réseau WiFi

• Laissez la case Activer le réseau WiFi cochée.
• Entrez le nom du réseau.

Une fois vous reseau activé, celui-ci sera visible par d'autres péripériques WiFi. Il est donc conseillé de définir une clé de sécurité (voir écran suivant).

• Cliquez sur Suivant.

3.4.4. Étape 4 : Choisir la sécurité de votre réseau WiFi

• Choisissez de définir automatiquement ou manuellement la sécurité de votre réseau WiFi.

Vou ne devez pas selectionner dans le WiFi Manager N un niveau de sécurité supérieur à celui supporté par vos ordinateurs ou autres peripherals WiFi. Par exemple, si vos ordinateurs ou autres peripherals ne supportent que le niveau MOYEN (WEP 128), vous ne devez pas selectionner le niveau ELEVE (WPA-PSK) ou TRES ELEVE (WPA2).

Si vous souhaitez définir automatiquement la sécurité de votre réseau WiFi

• Cliquez sur le bouton Automatique.

Votre reseau sera automatiquement protégé par une clé WPA-WPA2 (TKIP et AES).

• Cliquez sur Suivant.

Vous pouvez consulter sur la page qui s'affiche le résumé de votre connexion WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisé.

• Cliquez sur Fermer pour quitter l'assistant et revenir à la page d'accueil.

Vos paramètres sont immédiatement enregistrés et appliqués.

Si vous souhaitez définitur manuellement la sécurité de votre réseau WiFi

Choisissez votre niveau de sécurité :

Très élevé (sécurité de type WPA2)
Elevé (sécurities de type WPA)
Moyen (sécurité de type WEP128)
Aucune (pas de sécurité)

• Cliquez sur le bouton Manuel.
• Lisez le texte expliquant le concept de sécurité.
• Choisissez votre niveau de sécurité: MOYEN (WEP 128), ELEVE (WPA), TRES ELEVE (WPA2) ou Aucune sécurité.
• Cliquez sur Suivant.

Pour plus d'informations sur les niveaux de sécurité, reportez-vous à la section

3.6.2. Sécuriser son réseau WiFi

Vous pouvez consulter sur la page qui s'affiche le résumé de votre connexion WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisé.

• Cliquez sur Fermer pour quitter l'assistant et revenir à la page d'accueil.

Vos paramètres sont immédiatement enregistrés et appliqués.

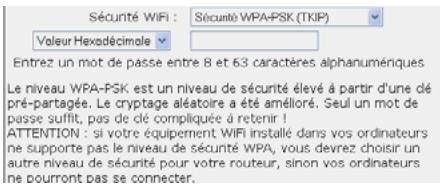

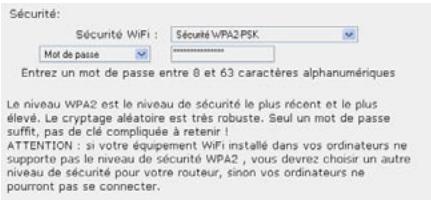

Si vous choisissez le type de sécurité « ELEVE (WPA) » ou « TRES ELEVE (WPA2) » :

• Entrez le mot de passer de votrechoix (8caracteres alphanumeriques minimum).

Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

• Cliquez sur Suivant.

Vous pouvez consulter sur la page qui s'affiche le résumé de votre connexion WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Fermer pour quitter l'assistant et revenir à la page d'accueil.

Vos paramètres sont immédiatement enregistrés et appliqués.

Si vous choisissez le type de sécurité « MOYEN (WEP 128) » :

• Entrez une clé WEP composée de 26 caractères hexadécimaux ou 13 caractères alphanumerices.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : 123456789ABCD pour une clé de 128 bits).

Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

• Cliquez sur Suivant.

Voupez consulter sur la page qui s'affiche le résumé de votre connexion WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisé.

• Cliquez sur Fermer pour quitter l'assistant et revenir à la page d'accueil.

Vos paramètres sont immédiatement enregistrés et appliqués.

Si vous ne choisissez AUCUNE sécurité (déconseilé) :

Aucune (pas de sécurité)

Si vous n'appliquez aucune sécurité, votre reseau ne sera pas protégé. Tout utiliseur, malintentionné ou non, pourra s'y connecter.

• Cliquez sur Suivant.

Vous pouvez consulter sur la page qui s'affiche le résumé de votre connexion WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Fermer pour quitter l'assistant et revenir à la page d'accueil.

Vos paramètres sont immédiatement enregistrés et appliqués.

Si vous maitrisesz le concept de sécurité WiFi, vous pouvez utiliser la solution - moins conviviale - consistant à entrer directement vos criteres de sécurité. Cette solution est accessible depuis la page d'accueil, enclinquant sur le bouton Vos paramétres de connexion WiFi.

3.5. Diffuser sa connexion Internet via le routeur

Vou pouve associer en toute simplicité votre routeur Hercules à votre modem et utiliser ainsi votre connexion Internet avec vos autres ordinateurs et/ou consoles de jeu.

Lorsque l'initialisation de votre routeur est terminée, votre connexion WiFi et votre pare-feu sont activés. En revanche, il vous resté àCHOISIR YOUR type de connexion Internet (par modem Ethernet, box ou autre) et entre les informations demandées. Pour cela, il suffit de réunir les informations fournies par votre FAI, que vous trouvez不止 dans libre courrier d'abonnement (identifiant de connexion, mot de passer de connexion,...).

3.5.1. Choisir sa connexion Internet

Avec WiFi Manager N, inutil d'être un expert en informatique pour faire transiter sa connexion Internet en WiFi via son routeur. Munissez-vous simplement des informations envoyées par votre fournisseur d'accès.

Parametres WAN (connexion Internet)

• Dans la page d'accueil, cliquez sur Paramètres WAN (connexion Internet).

• Choisissez le mode de connexion Internet: Modem Ethernet ADSL ou « Box » Internet,

Rester constamment connecté Se déconnecter automatiquement

modem cable ou autre routeur.

Si vous choisissez le mode Modem Ethernet ADSL

• Choisissez le type de connexion PPPoE.
• Entrez votre identifient et votre mode de passer de connexion.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.

• Entrez également une valeur MTU valide.

La valeur MTU correspond à la taille maximale, en octets, du paquet transmis (par exemple 1500 octets sur un réseau ADSL WiFi).

• Si vous le souhaitez, vous pouvez Rester constamment connecté, ce qui laisseve toute connexion Internet active à tout moment. ou désirir la possibilité de vous déconnecter automatiquement au bout d'une certaine durée.

Si vous choisissez le mode « Box » Internet, Modem cable ou Routeur

• Sélectionnez d'abord le type d'assignment d'adresse IP: IP statique ou DHCP automatique.
• Si vous choisissez DHCP automatique, le serveur DHCP se charge d'assigner l'adresse IP.
• Sélectionnez IP statique si vous avez souscrit à une ligne Internet avec adresse IP fixe.

Cette information figure sur le courrier d'abonnement que vous a envoyé votre FAI.

• Entrez l'adresse IP, le masque de sous-réseau et la passerelle par défaut.

Si vous choisissez un autre type de connexion

• Si vous choisissez le type de connexion PPTP :

• Choisissez PPTP dans la liste déroulante.

• Entrez le nom d'hôte fourni lors de la souscription au service.

• Si cela s'avere nécessaire, cliquez sur le bouton Recopier pour recopier l'adresse MAC de votre PC.
• Entrez votre identifient et votre mode de passé de connexion.
• Entrez également la passerelle PPTP et, si vous le souhaitez, un identifient de connexion à cette passerelle.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.

• Entrez une valeur MTU valide.

La valeur MTU correspond à laaille maximale, en octets, du paquet transmis (par exemple 1500 octets sur un réseau ADSL WiFi).

• Si vous choisissez le type de connexion L2TP :

• Choisissez L2TP dans la liste déroulante.
• Entrez le nom d'hôte fourni lors de la souscription au service.
• SiILA s'avere nécessaire, cliquez sur le bouton Recopier pour recopier l'adresse MAC de votre PC.
• Entrez votre identifient et votre mode de passé de connexion.
• Entrez également la passerelle L2TP et, si vous le souhaitez, un identifient de connexion à cette passerelle.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.

• Entrez une valeur MTU valide.

La valeur MTU correspond à laaille maximale, en octets, du paquet transmis (par exemple 1500 octets sur un réseau ADSL WiFi).

Une fois que vous avez choisi votre mode de connexion, n'oubliez pas de cliquer sur le bouton quer et Sauvegarder pour sauvegarder les paramêtres.

3.5.2. Tester sa connexion Internet

Après avoir choisi votre mode de connexion Internet pour votre routeur Hercules, vous pouvez effectuer un premier test de connexion et vérifier que vous avez accès à Internet.

Sur la page Paramètres de base, vous pouvez également consulter l'icone de la terre connecté), rouge (routeur non connecté).

: verte (routeur

Pendant ce test, laissez le cable Ethernet branché sur votre routeur Hercules.

• Lancez un navigateur Internet (Internet Explorer, Netscape Navigator ou Mozilla Firefox) depuis votre ordinateur.
• Entrez l'adresse www.hercules.com.

La page d'accueil du site Hercules doit s'afficher.

Si vous connexion Internet fonctionne :

Il est désormais temps pour vous d'apprendre à maïtriser votre réseau WiFi (reportez-vous au chapitre 3.5. Maïtriser son réseau WiFi sur le bout des doigs).

Ne débranchez pas encore votre cable Ethernet tant que votre réseau WiFi n'est pas créé, vous en besoin pour communiquer avec votre在网络.

3.5.3. Résoudre les éventuelles difficultés d'accès à WiFi Manager N ou à Internet

Si vous n'arrivez pas à vous connecter à l'interface de WiFi Manager N ou à Internet, les paramétres de votre ordinateur ne sont peut-être pas correctement configurés. Les instructions ci-après vous aidont à résoudre le problème.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avons modifié l'affichage par défaut de Windows XP ou Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

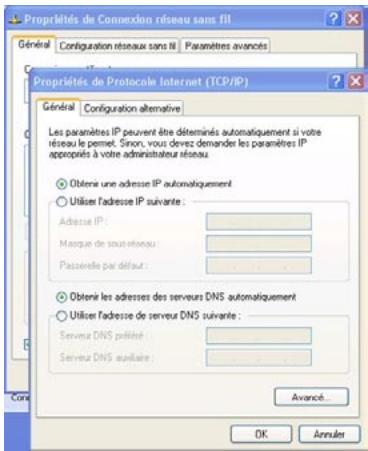

- Sous Windows XP ou Vista

1. Cliquez sur Demarrer/Panneau de configuration. Double-cliquez sur Connexions reseau.
2. Dans la partie Résseau local ou Internet à haute vitesse, cliquez à l'aide du bouton droit sur l'icone correspondant à votre carte réseau (ou au pont réseau, si vous en avez créé un) et selectionné Propriétés.

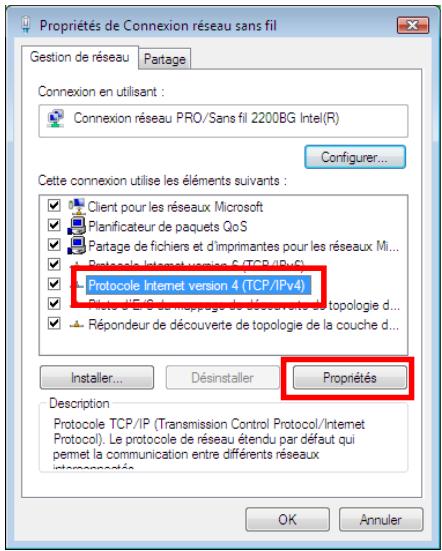

3. Dans l'onglet Général de la fenêtre Propriétés de Connexion au réseau local, déroulez la liste, sélectionnez et mettez en surbrillance l'objet Protocole Internet (TCP/IP).

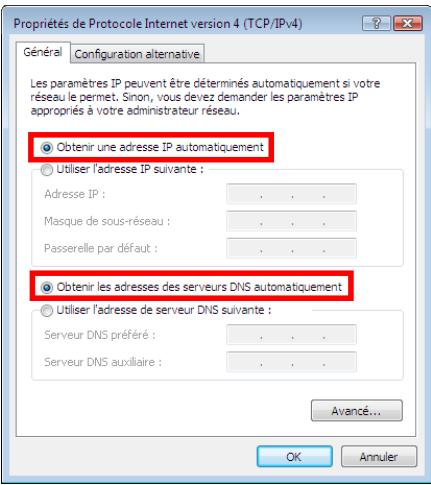

1. Cliquez sur Propriétés, Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres, puis quitter le Panneau de configuration.

Le routeur Hercules va maintainant pouvoir attribuer une adresse IP à votre ordinateur.

Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

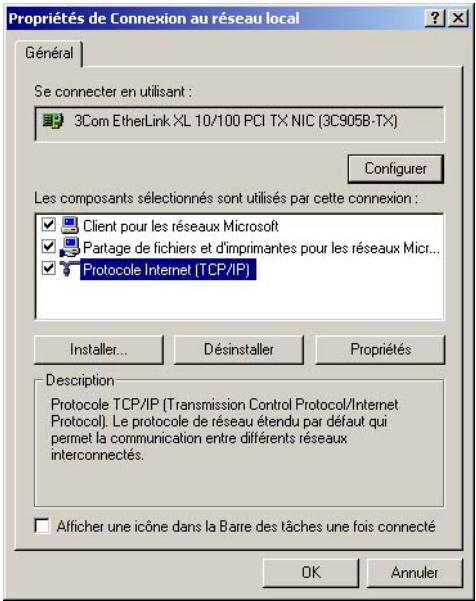

Sous Windows 2000

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Connexions reseau et acces à distance.
2. Clique à l'aide du bouton droit de la souris sur la connexion souhaitee et choisissez Proprietés.
3. Dans l'onglet Général, mettez en surbrillance l'élement Protocole Internet (TCP/IP).

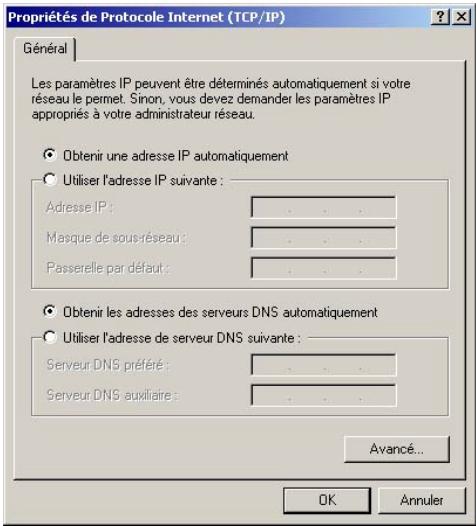

1. Cliquez sur Propriétés et Sélectionnez Obtenir une adresse IP automatiquement dans l'onglet Adresse IP et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtes, puis quitterze le Panneau de configuration.

Le routeur va maintainant pouvoir attribuer une adresse IP à votre ordinateur.

Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

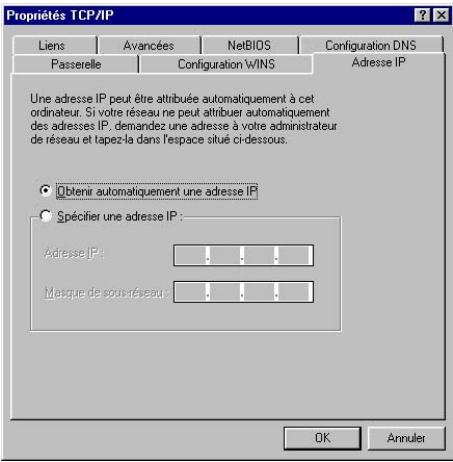

Sous Windows 98 SE/Me

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.

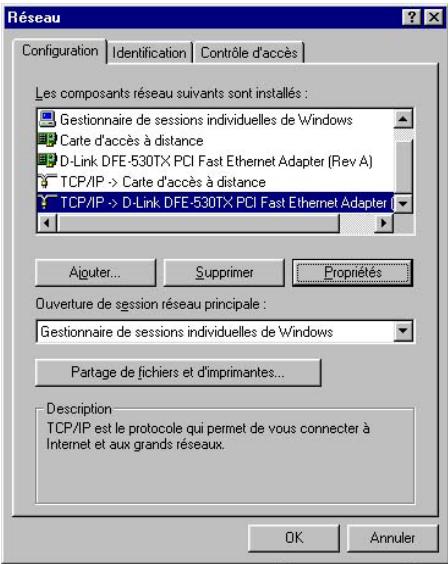

2. Dans l'onglet Configuration de la fenetre Rseau, mettez en surbrillance libre Yourcete reseau.

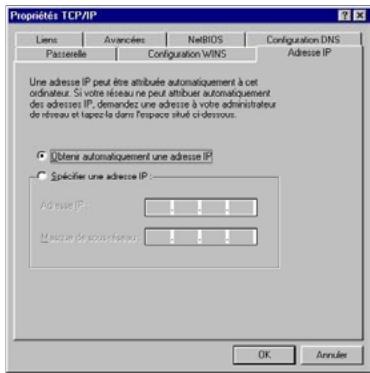

3. Cliquez sur Propriétés et Sélectionnez Obtenir automatiquement une adresse IP dans l'onglet Adresse IP.

4. Cliquez sur OK pour fermer les fenêtes, puis quitterze le Panneau de configuration.

Le routeur va maintainant pouvoir attribuer une adresse IP à votre ordinateur.

Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

3.6. Maïtriser son réseau WiFi sur le bout des doigts

Dans ce chapitre, vous allez apprendre à personneliser votre réseau WiFi et à le sécuriser contre les tentatives d'accès non souhaitées.

La configuration de votre réseau s'effectue via le cable Ethernet reliant votre routeur à votre érateur. Lorsque vous aurez terminé, vous pourrez débrancher ce cable et explorer vous-même toutes les étés du WiFi que nous décrivons dans le chapitre 4. Bienvenue dans la Wireless Attitude™!

3.6.1.Personnaliser son reseau WiFi

Lorsque le point d'accès sans fil (la fonction WiFi de votre routeur Hercules) est activé, WiFi Manager N affiche le nom de votre réseau, le canal radio et le type de sécurité utilisés. Ces paramètres peuvent être modifiés, sous certaines conditions.

Si vous decide de modifier certains paramètres, nous vous conseillons de bien respecter les mandations ci-après.

Pour personnelis er son reseau WiFi :

Yos paramètres de connexion WiFi

• Dans la page d'accueil, sélectionnez Vos paramètres de connexion WiFi.

Diverses informations telles que le nom de votre réseau et le canal radio utilisé sont affichées.

• Avant de personneler votre réseau WiFi, vérifie que la case Réseau WiFi activé est cochée.
• Personnalisez, si vous le souhaitez, le nom SSID de votre réseau (Hercules par défaut).

Le SSID (Service Set Identifier, identifiant d'ensemble de service) est le nom unique partagé par les adaptateurs WiFi et le point d'accès d'un réseau sans fil. Veillez à ne pas égarer ce nom, car il vous servira pour connecter vos péripériques WiFi.

• Choisissez la puissance d'émission (par défaut, 100%).

• Changez, si nécessaire, le canal radio utilisé par le réseau local WiFi pour communiquer (de 1 à 13).

Changez ce paramètre uniquement si un autre émetteur utilise le même canal, ce qui pourrait entraîner une baisse des performances WiFi de votre routeur.

N'oubliez pas de protégger votre réseau en choisisant une clé de sécurité. Sinon, tout utilisateur, malintentionné ou non, pourra s'y connecter.

Pour savoir comment protégéyer notre réseau, reportez-vous à la section 3.6.2. Sécuriser son réseau WiFi.

• Cliquez sur le bouton Modifier pour valider vos paramètres.

Le point d'accès redémarre. Tous les ordinateurs ou péripériques connectés en WiFi sont déconnectés. La connexion ADSL reste quant à elle active.

3.6.2. Sécuriser son réseau WiFi

Créer un réseau WiFi est particulièrement intéressant lorsque vous possédez plusieurs ordinateurs ou péripériques sans fil, mais comment éviter qu'une personne extérieure s'y connecte indûment ou intercepte vos échéances de données non cryptées? Grace à WiFi Manager N, vous pouvez définir vos propres choix de sécurité. Et pour vous aider àCHOISIR le niveau de sécurité qui convient le moins à votre réseau, nous vous invitons à consulter le tableau ci-après qui récapitule les 5 types de sécurité supportés par WiFi Manager N.

Type	Niveau de sécurité	Clé utilisée	Authentication
FAIBLE (WEP 64)	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisésur les données échangées. Chaqueclient sans fil du réseau doit utiliser lamème clé pour décoder latransmission.	Clé au format hexadécimalde 64 bits (10 caractères)ou au format alphanu-mérique de 5 caractèresASCII (ex.: hello).Une clé hexadécimale est composée des chiffres 0 à 9et des lettres A à F (exampie :A123BCD45E pour une cléde 64 bits).Un caractère alphannumerique correspond soità un chiffre (0-9), soit à unelettre (a-z ou A-Z).	Ouverte (pas d'authentication), Partagée (methode d'authentication par clépartagée) ou Auto (authen-tification si le péripérisque lademande)
MOYEN (WEP 128)	Niveau de sécurité identique à celui du wep 64. Seule la longueur de la cléchange.	Clé au format hexadécimalde 128 bits (26 caractères).ou au format alphanu-mérique de 13 caractèresASCII.Un clé hexadécimale est composée des chiffres 0 à 9	Ouverte (pas d'authentication), Partagée (methode d'authentication par clépartagée) ou Auto (authen-tification si le péripérisque lademande)
		et des lettres A à F. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).
Type	Niveau de sécurité	Clé utilisée	Type de cryptage
ELEVE (WPA-PSK)	Niveau de sécurité élevé de新的一ème génération, spécialement conscience pour les environnements de type petits bureaux ou à la maison où partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericités minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	TKIP
TRES ELEVE (WPA2)	Niveau de sécurité très élevé de新的一ème génération, spécialement conscience pour les environnements de type petits bureaux ou à la maison où partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericités minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	AES
WPA ou WPA2	Niveau de sécurité choisi par le routeur en fonction du niveau de sécurité maximal supporté par les péripériques du réseau.	Mot de passer de 8 caractères alphanumericités minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	TKIP ou AES

Vou ne devez pas selectionner dans le WiFi Manager N un niveau de sécurité supérieur à celui

supporté par vos ordinateurs ou autres peripherals WiFi. Par exemple, si vos ordinateurs ou autres

peripériques ne supportent que les niveaux FAIBLE (WEP 64) ou MOYEN (WEP 128), vous ne devez pas

sLECTIONner le niveau ELEVE (WPA-PSK) ou TRES ELEVE (WPA2).

Si vous avez utilise la fonction WPS pour vous connecter, une clé de sécurité de type WPA ou WPA2 a

automatiquement ete generee.

Pour sécuriser son réseau WiFi :

Securite: AUCUNE SECURITE WIFI

Securite WiFi:

Désactivée

Nous vous conseillons de le sécuriser maintainant en changeant la

sucrte afin d'empcher des personnes malintentionnées d'utiliser

votreconnexionInternet.

• Avant d'activer la sécurité de votre réseau WiFi, vérifie que la case Réseau WiFi acté est cochée.
• Choisissez votre niveau de sécurité: MOYEN

(WEP 128), ELEVE (WPA) ou TRES ELEVE

(WPA2).

Si vous choisissez le type de sécurité « TRES ELEVE (WPA2) » :

Réseau WiFi: Active

Seante:

WPA2(AES)

Filtrage par adresse MAC: Désacté

• Sélectionné le niveau de sécurité : WPA2 (AES).
• Entrez un mot de passer (8 caractères alphanumeriques minimum) ou une clé de 64 caractères hexadécimaux.

Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Vous pouvez consulter dans la zone d'etat le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisé.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

Si vous choisissez le type de sécurité « TRES ELEVE (WPA-WPA2) » :

Le niveau WPA2 est le niveau de sécurité le plus recent et le plus
elevé.Le cryptage aléatoire est très robuste.Seul un mot de passée
suffit, pas de dé compliquée à retenir!
ATTENTION: si vous équipement WiFi installé dans vos ordinateurs
ne supporte pas le niveau de sécurité WPA2, vous devrez désirier
un autre niveau de sécurité pour votre在网络, sinon vos
ordinateurs ne pourront pas se connecter.

Réseau WiFi; Active

WPA2(Mixed)

Filtrage par adresse MAC: Désacté

• Sélectionnéz le niveau de sécurité : WPA-WPA2
• Entrez un mot de passer (8 caractères alphanumeriques minimum) ou une clé de 64 caractères hexadécimaux.

Un caractère alphanumerique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Voupeuz consulter dans la zone d'etat le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisé.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

Si vous choisissez le type de sécurité « ELEVE (WPA) » :

Réseau WiFi

Securite:

Filtrage par adresse MAC

Active

Securite WPA-PSK (TKIP)

Désacté

• Entrez un mot de passage de 8 caractères alphanumeriques minimum ou une clé de 64 caractères hexadecimal de votrechoix.

Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Voupeuz consulter dans la zone d'etat le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisé.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

Si vous choisissez le type de sécurité « MOYEN (WEP 64-WEP 128) » :

Securité WiFi:

Niveau de sécurité :

Securite WEP

WEP64

Valeur Hexadecimale

Entrez une clé de 10 caracteres Hexadecimaux (nombres de 0-9 et lecture de A à F) si vous ave choisi WEP64 et 26 caracteres si vous ave choisi WEP128

Le niveau WEP 64 est le premier niveau de sécurité, dans lequel un cryptage simple se réalisée sur les données échéangées.

1. Chaque ordinateur du réseau relié en WiFi doit utiliser la même dé⁄ pour décoder la transmission.

La dé de sécurité est au format 6-bits; c'est donc une de hexadécomé de 10 caractères exactement. Le niveau WEP 128 est le second niveau de sécurité, dans lequel un cryptage est réalisé sur les données générées.

1. Chaque ordinateur du réseau relié en WiFi doit utiliser la mème de l'ouverture pour décoder la transmission.

La clé de sécurité est au format 128bits; c'est donc une clé hexadécomale de 26 caractères exactement.

ATTENTION: si vous equipement WiFi installed dans vos ordinateurs ne supporte que la sécurité WEP 64; vous devrez désirer le même niveau de sécurité pour votre routre, Simon vos ordinateurs ne pouront pas se connecter.

Réseau WiFi:

Sécurité

Activity

Filtrage par adresse MAC

Securite WEP

Desactve

Si vous ne choisissez AUCUNE sécurité (déconseilé) :

Securite: AUCUNE SECURITE WIFI

SecuriteWiFi|Desactive

Nosuys consellons de le sécuriser maintainant en changeant la sécurité afin d'empêcher des personnes mal intentionnées d'utiliser sua connexion Internet.

• Entrez une clé de 10 caractères hexadécimaux ou un mot de passer de 5 caractères alphonumeriques pour une sécurité WEP 64, ou une clé de 26 caractères hexadécimaux ou un mot de passer de 13 caractères alphonumeriques pour une sécurité WEP 128.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

Voupeuz consulter dans la zone d'etat le résumé de vos paramétres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

Si vous n'appliquez aucune sécurité, votre reseau ne sera pas protégé. Tout utiliseur, malintentionné ou non, pourra s'y connecter.

Vous pouvez consulter dans la zone d'etat le résumé de vos paramétres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

3.6.3.Limiter l'accès de son réseau WiFi à certains ordinateurs et périphériques WiFi

Le filtrage par adresse MAC est le complément des critères de sécurité, il permet de désirer les ordinateurs et périhériques sans fil autorisés à se connecter à votre réseau local WiFi.

Une adresse MAC est une adresse unique créée par le constructeur du périhérique réseau (WiFi ou Ethernet), destinée à identifier cet élément au sein d'un réseau.

Avant d'activer le filtrage, nous vous conseillons de connecter en WiFi tous les ordinateurs que vous souhaitez autoriser.

Pour activer le filtrage par adresse MAC :

Activation du réseau WiFi

• Avant de pouvoir activer le filtrage par adresse MAC, vérifie que votre réseau WiFi est également activé.

Filtage d'adresse MAC

• Cliquez sur le bouton Filtrage d'adresse MAC.

Filtage d'adresse MAC

-Cochez la case Activation du filtrage d'adresses MAC.

Pour ajouter un ordinateur ou un périphérique WiFi (webcam, console de jeu ou autre) à la liste :

Si vous utilisez cette fonction pour la première fois :

Tout nouvel ordinateur ou périhérique doit être ajoute manuellement.

• Entrez manuellement son adresse MAC (au format AAAAAAAAAA sans séparateur).
• Cliquez sur le bouton Ajouter.

Cette adresse vient s'ajouter à la liste des ordinateurs et péripériques WiFi autorisés à se connecter.

-Si you le souhaitez,ajoutez un commentaire dans la zone correspondante.
- Cliquez sur le bouton Modifier pour valider vos paramètres ou sur Annuler pour annuler les paramètres entrés.

Lorsque vous activez la fonction de filtrage par adresse MAC, seuIs les ordinateurs et peripériques nt sur cette liste sont autorisés à se connecter en WiFi au routeur Hercules.

Si des amis vous rendent visite avec leur ordinateur ou périphérique WiFi, ou si vous souhaitez d'effecter de nouveaux périphériques WiFi, n'oubliez pas d'ajouter leur adresse MAC à la liste de filtrage, et ils ne pourront jamais se connecter.

Pour supprimer un ordinateur ou un périhérique WiFi (webcam, console de jeu ou autre) de la liste :

• Dans la colonne Enlever, cliquez sur en regard des ordinateurs et périhériques que vous souhaitez supprimer de la liste de filtrage.
• Confirmez la suppression dans la boite de dialogue qui s'ouvre.
• Cliquez sur le bouton Modifier pour valider vos paramétres ou sur Annuler pour annuler les paramétres entrés.

3.6.4.Désactiver son réseau WiFi

Si vous souhaitez utiliser votre routeur Hercules comme routeur filaire simple (c'est-à-dire branché à l'ordinaire via le port Ethernet et non plus en WiFi), il vous suffit de désactiver votre réseau WiFi enclinuant

sur le bouton

1. LevoyantWiFi

situé sur le routeur s'éteint.

3.6.5.Réactiver son réseau WiFi

Si vous souhaitez reactiver votre réseau WiFi, cliquez à nouveau sur le bouton ou procédez comme suit :

Yos paramétres de connexion WiFi

Réseau WFI:

Désactéve

Securite:

Désactéve

Je par adresse MAC

Désacté

Activation du réseau WiFi

• Cliquez sur le bouton Vos paramètres de connexion WiFi.

Vous constatez que vous reseau WiFi, vos parametes de sécurité WiFi et le filtrage par adresse MAC sont desactivés.

-Cochez la case Activation du réseauWiFi si vous souhaitez reactiveryerelseauWiFi.
- Confirmez que vous souhaitez reactiver notre réseau WiFi.

3.7. Le pare-feu, la protection ultime contre les attaques Internet

A l'image d'un château fort, votre réseau est protégé par un pont-levis et des remparts inaccessibles. Et toutes les défenses sont en état d'alerte pour repousser les tentatives d'intrusion. Mais il est tout a fait possible d'abaisser sporadiquement ces défenses pour autoriser l'accès à vos ordinateurs pour des services Internet spécifique (P2P, serveurs WEB, FTP, Caméra IP ou WiFi...), pour simplement limiter l'accès d'un ordinateur ou d'un periphérique spécifique à certains services Internet, ou pour rediriger toutes les requêtes Internet vers un ordinateur prévu à cet effet. Pour plus d'informations, reportez-vous aux chapitres 5.2.1 Ouvrir des ports dans le pare-feu pourmettre en ligne saamera ou autoriser l'accès à un ordinateur pour certains services Internet, 5.2.2. Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet et 5.2.3. Rediriger les requêtes Internet vers un ordinateur spécifique.

Si vous ordinateur est équipé d'un pare-feu logiciel (Norton Personal Firewall, Firewall Windows Service Pack 2, McAfee Personal Firewall,...), désactivement lorsqu vous vous connectez au routeur, le pare-feu de ce dernier étant suffisamment efficace, ou adoptez les mêmes paramétres de configuration que ceux établis dans votre routeur afin d'éviter les conflicts. Mais si vous vous déplacez avec votre ordinateur et ils amèné à vous connecter à d'autres réseaux, vous pouvez réactiver cette pare-feu logiciel.

Attention à ne pas confondre pare-feu et antivirus!

Un antivirus analyse le contenu de votre ordinateur, vos messages électroniques, vos fichiers téléchargeés sur Internet, etc., détecte, bloque et/ou supprime les évventuels virus, vers et chevaux de Troie afin d'assurer le bon fonctionnement de votre ordinateur.

Votre pare-feu cacheYOUR ordinateur sur le reseau, surveille les données Internet arrivant sur voire ordinateur et bloque les tentatives d'intrusion pour empêcher les pirates informatiques de dérober vos informations confidentielles.

4. BIENVENUE DANS LA WIRELESS ATTITUDE™!

Maintenant que vous maitrises les principales fonctionnalités du WiFi Manager N, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montré comment le sans-fil est étroitement lié à la convivialité et la capacité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aidar à réaliser. Pénétrz dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

4.1. Quelques prépréquis

Nous vous conseillons de suivre les instructions ci-après pour chacun de vos ordinateurs :

• Les procédures décrites dans ce chapitre différent selon le système d'exploitation. Veillez à bien vous reporter aux chapités correspondant à votre système.
• Ces procedures s'appliquent également aux ordinateurs ou peripériques directement connectés à votre routeur par un cable Ethernet.
• Pour partager une connexion Internet, votre routeur Hercules et votre modem (ADSL Ethernet, Cable ou « Box » Internet) doivent être branchés et allumés et votre ligne Internet doit être activée.

Rappel: le réseau WiFi que vous avez établi est de type Infrastructure (par opposition au mode Ad hoc), car il est composé d'un point d'accès et d'un ou plusieurs ordinateurs.

4.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des donnees, une imprimante ou une connexion ADSL entre des ordinateurs Equipes de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au meme groupe de travail. En revanche, si vous efectue le partage entre Windows Vista et un systeme d'exploitation anterieur, veillez a bien definir le meme groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque : les chemins d'accès ci-dessous peuvent varier légarement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Voues aze associé votre ordinateur a un reseau prive (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possibilite de voir des peripheriques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Voues alez donc devoir les activer manuellement avant de pouvoir partager vos dossiers,YOUR connexion Internet ou voitre imprimante.

4.2.1.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton ©itué en regard de Partage de fichiers.
• Sélectionnéz le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantes que vous avrez partagés à partir de cet ordinateur.

Activer le partage de fichiers

Desactiver le partage de tichiers

Appliqueur

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage de dossiers publics.
• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvr des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvr, modifier et créé des fichiers (le contenu de ces dossiers ne contendra aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désactéve

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un acces reseau puisse ouvir des fichiers
Activer le partage aifin que toute personne avec un acces reseau puisse ouvir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dosquier)

Appliquer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès reseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.

Activer le partage d'imprimante
Desactiver le partage d'imprimante

Applicier

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidEOS et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périhériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partages sur le réseau.

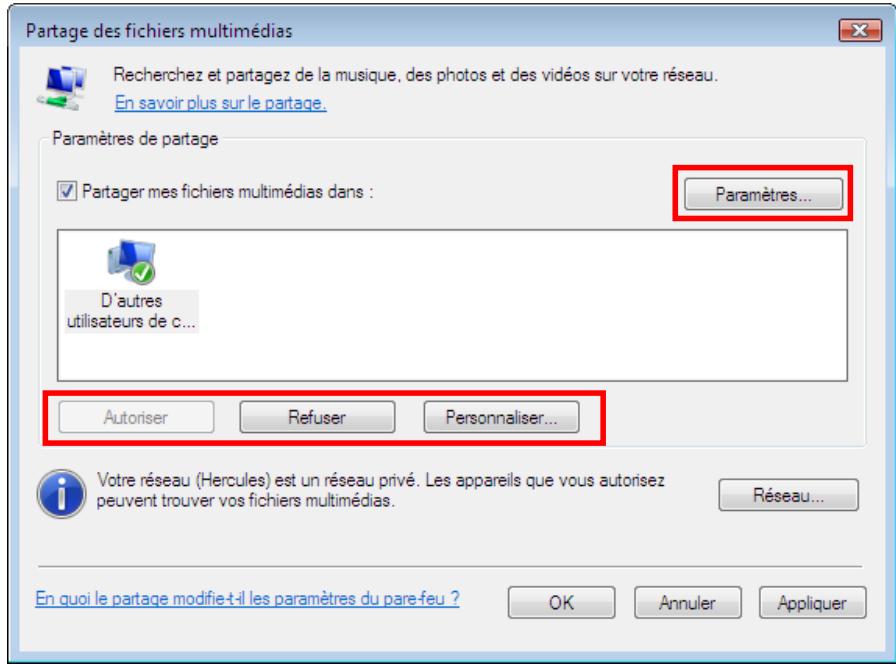

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramétres tels que: autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirir les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

4.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinaire, alors qu'un dossier public est un dossier que tout autre utiliser de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire deCHOISIR les personnes qui auront acces à leur contenu et de définir le niveau d'autorisation, comme indiquedans la procedure ci-apres.

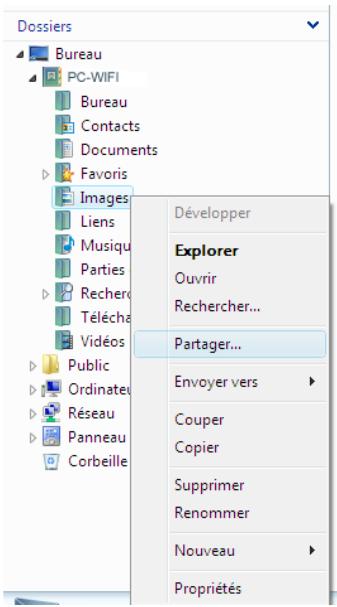

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

1. Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créé de nouveaux utilisateurs enclistant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFIUsers\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partagés sur l'ordinaire ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Résseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partagés sur cet ordinateur

4.2.3. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC-WIFIUsers\Mes documents\ Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete define, saisissez voire nom d'utiliser et your mot de passage.

Tous les dossiers partages apparaiscent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

4.2.4. Windows Vista : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans entre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise rtage sur l'ordinaireur sur lequel elle est branchee et installee.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et selectionnez l'option Partager...

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Cochez la case Partager cette imprimante.
2. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
3. Cliquez sur Appliquer, puis sur OK.

4.2.5. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.
   L'assistant Ajouter une imprimante s'affiche.
2. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

1. Validate le nom de votre imprimante, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

4.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une Livebox, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à leur point d'accès, en l'occurrence votre Livebox, votre Modem routeur Hercules ou Yourouteur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échéanger des données, jouer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suivez les instructions ci-après et vous pourrez enfin vous affbranchir du cordon qui vous relié à leur modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Connectez-vous à votre réseau sans fil (Hercules, par exemple).
2. Accedez au Centre Résseau et partage. Pour ce faire, cliquez sur l'icone de résseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.
3. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatique et Obtenir les adresses des serveurs DNS automatique.
2. Cliquez sur OK pour valider.
3. Procedez de mesmo pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffitMAINTenant de lancer yourself navigateur Internet.

4.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partir des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à creer un veritable réseau domestique.

Remarque: les chemins d'accès ci-dessous peuvent varier légarement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

4.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur :

1. Cliquez sur Demarrer/Tous les programmes/ Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparue si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau sans fil Hercules Wireless Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitter l'assistant en cliquant sur Annuler et établiesse la connexion de leur peripérisque reseau à votre routeur (si vous possédez un adaptateur Hercules Wireless G PCI, USB2 ou PCMCIA, reportez-vous au chapitre L'utilitaire WiFi Station de votre Manuel de l'utilitaire).

La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

1. Dans la fenêtre Sélectionnez une méthode de connexion, désissez l'option Autre.
2. Dans la fenêtre suivante, sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

Assistant Configuration du réseau

Sélectionnez vous connexion Internet.

Sélectionnez vous connexion Internet à partir de la liste suivante.

L'Assistant a préfériéonnée "Connexion au réseau local 2" en tant que connexion la plus susceptible d'être correcte.

Connexions :

Connexion au reseau local 2 Cate reseau Fast Ethernet PCI Realtek RTL8139 Family #2

Connexion 13942

T Connexion reseau sans fil

En savoir plus sur Comment déterminer votre connexion Internet

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous aviez sélectionnée n'est pas reconnommée car plus d'un ordreur se connecte directement à Internet. Il n'y pas de moyen sécurité de partager les fichiers entre ordreurs en prologueur toute ordreur des menaces de sécurité Internet.

Microsoft recommend une réseau dans lequel tous les ordinateurs se connectent à Internet via un seuil ordinaire ou via une passellerie résidencelle.

Caf Ancaistant alle par unefe du connexion Internet (ICF) sur ce ordinateur, ICF v'a protager le clécan d'ouen et a l'ordre de la cléanne. CAF a envennée un employé chéranodat de patager des fichiers avec d'autres ordinateurs de sousèreveillance.

Pour onavoit plus sur de moylores configurations reseau au dos technique reseau zvvoedoc applicables à toute configuration actuelle, consultes 2 configurations reseau recommendees dans le Centre d'aide et de support.

<Précièdent

Suivant

Annuler

Assistant Configuration du réseau

Votre ordinateur plusieurs connexions.

Cer ordreurite compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinateurs les utilisant puissant communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées [recommende]

Me laisser的成长 en 1985.

En apprendé davantage sur Les liaisons réseau

<Précièdent

Suivant>

Annuler

1. Si la fenetre ci-contre apparait, selectionnez la connexion réseau sans fil Hercules Wireless G, puis cliquez sur Suivant.

2. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez le routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistantCDF les connexions appropriées.

2. Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur et eventuellesment une description.
   Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).
2. Cliquez sur Suivant.
3. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et eventuellesment une description.
   Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
4. Cliquez sur Suivant.
5. Vérifiez dans la fenêtre qui s'affiche les paramétres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: configure l'ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes.

1. Avant de terminer la procEDURE, vous pouvez selectionner l'option Creer un disque d'installation du réseau. L'opération consiste a copier sur un disque (disquette, cle USB, au choix) cet Assistant afin de leancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez besoin le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

• Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complémentération relat au partage de DOSiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation d'Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

4.3.2. Windows XP: Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage reseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous peuvent également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

• La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et partiteur peut uniquement de partirager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers par les autres places dans un dossier Documents partages. Partage réseau et sécurité permet en revanche le partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenetre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

. Vous pouze uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc consellé éer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager

4.3.3. Ordinateurs sous Windows XP : Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaisent.

4.3.4. Windows XP: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installee.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton croit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partager cette imprimante et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.
7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

1. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.3.5. Windows XP: Modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avances uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/panneau de configuration/ Performances et maintenance/ Système.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a réussi et que vous doivent rédiguerer l'ordinaireur.
2. Repetez la Procedure pour chaque ordinateur.

4.3.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Vou pouve activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, economiser la batterie,...

• Cliquez sur Demarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless G est présente.

• Si son etat est Désactivé,cliquez à l'aide du bouton droit de la souris sur voitré Connexion réseau sans fil et seLECTIONnez Activer.
• Si son est activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et Sélectionnez Désactiver.

4.4. Ordinateurs sous Windows 2000: Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 2000, il est préférable que les ordinateurs appartiennent au même groupe de travail.

4.4.1. Créer un groupe de travail sous Windows 2000

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Systeme.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
3. Clique sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saississe le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous nevez redemarrer l'ordinateur.
2. Cliquez de nouveau sur OK.

4.4.2. Windows 2000: Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partager ce dossier.
4. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également limiter l'accès au dossier en choisisant un nombre d'utilisateurs limité et un type d'accès dans les Autorisations.

1. Cliquez sur Appliquer, puis sur OK.

4.4.3. Ordinateurs sous Windows 2000: Acceder aux dossiers partages

1. Cliquez sur Demarrer/Programmes/Accessoires/ Explorateur Windows.
2. Double-cliquez sur Favoris reseau, Tout le reseau, puis sur Reseau Microsoft Windows.
3. Double-cliquez sur votre groupe de travail.

Vous accedez à la liste des ordinateurs de votre groupe de travail.

1. Double-cliquez sur I'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaisent.

4.4.4. Windows 2000: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installee.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton croit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagée en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Suivant pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vou puez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.4.5. Windows 2000: Modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avances uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saississez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la cassette) pour tous les ordinateurs que vous souhaitez relien en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous nevez redémarrer l'ordinaireur.
2. Repetez la Procedure pour chaque ordinateur.

4.4.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Cliquez sur Demarrer/Paramètres/Connexions réseau et accès à distance.
2. Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless G.
3. Cliquez à l'aide du bouton droit de la souris sur la connexion et Sélectionnez Propriétés.

1. Dans la fenêtre Propriétés de Connexion au réseau local, Sélectionné Protocole Internet (TCP/IP).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtes.

Windows peut vous demander de redémarrer votre ordinateur.

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

4.4.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raison: évit ter temporairement de se connecter aux reseaux, economiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 2000 :

• Accédez au Gestionnaire de périhériques.
• Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et selectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 2000, reportez-vous à l'aide de Windows.

4.5. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partir des dossiers, une imprimante ou une connexion ADSL sous Windows Me consiste à faire appel à l'Assistant Gestion de réseau domestique. Cet assistant va vous aider à créé un veritable réseau domestique.

4.5.1. Windows Me: Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure

Accès réseau à distance

Assistant Gestion de reseau domestique

NetMeeting

Numéroteur téléphonique

1. Cliquez sur Demarrer/Programmes/Accessoires/ Communications/Assistant Gestion de reseau domestique.

1. Cliquez sur Suivant.

Si vous avez déjà utilisé cet assistant sur cet ordinateur, le panneau Options d'installation s'affiche. Sélectionnez Je veux modifier les paramètres du réseau domestique de cet ordinateur, puis cliquez sur Suivant.

1. Dans la fenêtre Connexion Internet, sélectionnez l'option Une connexion directe à mon fournisseur de services avec le périphérique suivant :
2. Sélectionnez dans le menu dérounant votre adaptateur Hercules Wireless G, puis cliquez sur Suivant.
3. Si la fenêtre Partage de connexion s'affiche, Sélectionnéz Non, je ne veux pas/partager ma connexion Internet.
4. Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).
8. Sélectionnez l'option Utiliser ce nom de groupe de travail et saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passer.

3. Si vous le souhaitez, vous pouvez activer le partage de votre imprimante en la sélectionnant dans la liste.
4. Cliquez sur Suivant.

1. Avant de terminer la procEDURE, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'options Oui, créé une disquette de configuration du réseau domestique.

Cette opération s'effectue automatiquement, une fois que vous avez besoin le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows Me vous demande de redémarrer votre ordinateur. Au redémarrage, un message vous invite à configurer vos autres ordinateurs.

4.5.2. Windows Me : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Gestion de réseau domestique, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionné Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vous pouvez également limiter l'accès au dossier en choisisant un type d'accès et un mot de passer.

Si I'onglet Partage ne s'affiche pas, vous devez activer le partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Rseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'acceder a mes fichiers.

Windows peut vous demander d'insérer le CD-Rom d'installation.

4.5.3. Ordinateurs sous Windows Me : Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférible que ceux-ci appartiennent au même groupe de travail. Sous Windows Me, le nom du groupe de travail a été définì à l'aide de l'Assistant Gestion de réseau domestique.

1. Cliquez sur Demarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage reseau et developpez l'arborescence.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaisent.

4.5.4. Windows Me : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

1. Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel il est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et selectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprim wifi, par exemple).

1. Cliquez sur Appliquer, puis sur OK.

Si I'onglet Partage ne s'affiche pas, vous devez activer le partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'utiliser mes imprimantes.

Windows you demande de redemarrer voire ordinateur.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnéz l'imprimante partagée, puis cliquez sur OK.
3. Cliquez sur Suivant.

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.5.5. Windows Me : Modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avances uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnéz l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous nevez redémarrer l'ordinateur.
2. Repetez la Procedure pour chaque ordinateur.

4.5.6. Windows Me: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Vou pouve activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, economiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptorateur sous Windows Me :

• Accédez au Gestionnaire de périhériques.
• Sélectionnéz votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et selectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ l'options Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows Me, reportez-vous à l'aide de Windows.

4.6. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 98 SE, il est préférable que les ordinateurs appartiennent au même groupe de travail.

4.6.1. Windows 98 SE : Créer un groupe de travail

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Reseau.
2. Sélectionnez l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicé pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saississe le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Windows vous demande de redémarrer l'ordinaireur.
2. Repetez la Procedure pour chaque ordinaire.

Remarque : pour modifier le nom d'un groupe de travail, suivez la même procEDURE.

4.6.2. Windows 98 SE : Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vous pouvez également limiter l'accès au dossier en choisisant un type d'accès et un mot de passer.

Si I'onget Partage ne s'affiche pas, vous doivent activer.
tage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Reseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'acceder a mes fichiers, puis cliquez sur OK.
4. Cliquez sur OK pour fermer la fenetre.

Windows peut vous demander d'insérer le CD-Rom d'installation et de redémarrer l'ordinateur..

4.6.3. Ordinateurs sous Windows 98 SE: Acceder aux dossiers partages

1. Cliquez sur Demarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage reseau et developpez l'arborescence.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaiscent.

4.6.4. Windows 98 SE : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installee.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et seLECTIONnez Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprim wifi, par exemple).

1. Cliquez sur Appliquer, puis sur OK.

Si I'onglet Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'utiliser mes imprimantes.

Windows you demande de redemarrer voire ordinateur.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnéz l'imprimante partagée, puis cliquez sur OK.
3. Cliquez sur Suivant.

1. Si vous le souhaitez, définitissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.6.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenetre Réseau, sélectionnez le composant TCP/IP -> Hercules Wireless G.
3. Cliquez sur Propriétés.

1. Dans l'onglet Adresse IP, Sélectionnez Obtenir automatiquement une adresse IP.

1. Dans l'onglet Passerelles, si des passerelles sont installées, sélectionnez-les et cliquez sur Supprimer.
2. Cliquez sur OK pour fermer les fenêtes. Windows peut vous demander de redémarrer votre ordinateur. Pour acceder à Internet, il vous suffitMAINENANT de lancer libre navigateur Internet.

4.6.6. Windows 98 SE: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raison: évit ter temporairement de se connecter aux reseaux, economiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 98 SE :

• Accédez au Gestionnaire de périphériques.
• Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et selectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désaction manuelle sous Windows 98 SE, reportez-vous à l'aide de Windows.

5. WIFI MANAGER N POUR LES UTILISATEURS AVERTIS

WiFi Manager N a été créé pour répondre aux attentes du plus large public. Ainsi, après vous avoir expliqué les fonctionnalités les plus utiles dans les chapitres précédents, nous dédions le present chapitre aux utilisateurs qui souhaitent s'approprier les subtilités du WiFi, explorer les fonctionnalités plus avances de leur routeur. Mais prenez garde! La modification de certains paramètres peut avoir des conséquences sur le bon fonctionnement de votre réseau, voir de votre routeur. Sachez cependant que rien n'est irréversible, vous pourrez à tout moment revenir à la configuration d'origine ou recharger une configuration personalisée.

Dans certains cas, vos paramètres ne pourront être pris en compte qu'après le redémarrage de WiFi

Manager N.

5.1. Configurer les options avancées du réseau WiFi

Cette fenetre contient des parametes qui affectent le fonctionnement de sua routeur Hercules. Si

vous ne connaissiez pas leur fonction, nous vous conseillons de conserver les paramêtres par défaut.

Vos paramètres de connexion WiFi

Paramétres expert WiFi

Fragment :

2346

Seuil RTS :

2347

Beacon Period :

100

DTIM：

3

• Dans la fenêtre Paramétres de base, cliquez sur le bouton Vos paramétres de connexion WiFi.
• Dans la fenêtre Vos paramétres de connexion WiFi, cliquez sur le bouton Paramétres expert WiFi.
• Le seul de fragmentation consiste a définir la taille à laquelle les paquets de données sont fragmentés. Si la taille du paquet est inférieure à celle prédéfinie, le paquet n'est pas fragmenté. En revanche, si la taille est supérieure, le paquet est fragmenté avant sa transmission, puis reconstitue au niveau du point d'accès.
  La fragmentation permet d'améliorer lesuccès des transmissions.
  Lorsqu'un seul RTS est défini, le périhérique sans fil demande au point d'accès l'autorisation de transmettre des données, ce qui évite l'arrivée simultanée de données (risque de collision).
  La modification du seuil RTS peut affecter les performances de votre routeur.
• L'intervalle beacon permet de définir l'intervalle de détction d'un réseau sans fil.
• L'intervalle DTIM correspond à l'intervalle entre deux trames synchrones contenant des informations sur les messages de diffusion.

Débit de données :

Débit de données N :

Bande passante du canal:

Type de préambule: long

court

Emetre ESSID :

Active Désactivable

Protection CTS :

Auto Toujours Aucun

• Le Data Rate correspond à la vitesse à laquelle sont transférés les paquets de données en émission et en réception. Elle fixe par défaut sur Auto, mais peut être régée de 1 Mbps (min) à 54 Mbps (max).

• Le N Data Rate est spécifique au transfert de données dans la norme 802.11n. Les valeurs varient de MCS0 à MCS15.

• Choisissez la largeur de bande.

Choisissez une largeur de bande 20 MHz (sur un canal) pour limiter les interfrences ou privillegiez une largeur de bande plus elevated, 40 MHz (deux canaux), pour la transmission de vos données en tout comfort.

• Le Préambule définit la taille des paquets WiFi. Un préambule Court (Short) optimise le débit au détriment de la couverture WiFi. Un préambule Long (valeur sélectionnée par défaut) privilègia le couverture WiFi en induisant un temps de latence plus long.

• Si vous ne souhaitez pas que le réseau diffuse son nom, cochez la case Désacté.

Si le SSID est caché, le nom du réseau ne s'affiche pas lors d'une détction par un client WiFi (le champ Nom du réseau (SSID) est vide dans Hercules WiFi Station N, par exemple).

Veillez à ne pas égarer ce nom, car il vous sera demandé pour connecter vos périhériques WiFi.

-La protection CTS (Clear-To-Send) garantit la connexion de peripherals sans fil B, G et N a Hercules Wireless N Router lors de l'utilisation de peripherals sans fil à la fois B, G et N sur le réseau.

L'activation de cette fonction peut réduire le début de votre Hercules Wireless N Router.

5.2. Configurer son pare-feu Internet

Dans ce chapitre, vous allez apprendre à abaisser certaines défenses pour autoriser l'accès à vos ordinateurs ou votreamera IP ou WiFi pour des services Internet spécifiques (P2P, serveurs WEB, FTP, visualisation de laamera depuis Internet...), ou relever d'autres défenses pour limiter l'accès d'un ordinateur spécifique à certains services distants ou Internet. Enfin, vous aurez la possibilité de rediriger toutes les requêtes Internet vers un ordinateur dont vous aurez spécifique l'adresse.

5.2.1. Ouvrir des ports dans le pare-feu pourmettre en ligne sa camera ou autoriser l'accès à un ordinateur pour certains services Internet

Si vous souhaitezmet en ligne une camera, ou si vous souhaitez que vos ordinateurs puissant soit fournir des services Internet spécifiques (P2P, serveurs WEB, FTP,...), soit acceder à des services spécifiques, vous allez devoir ouvr des mini-ponts levis (appele's ports) dans votre pare-feu grâce à la transmission de port.

Pourmettre en ligne sa camera ou autoriser l'acces a un ou plusieurs de vos ordinateurs pour des services Internet spécifiques (mode automatique)：

• Dans la page d'accueil, Sélectionnez Vos paramètres de pare-feu Internet.
• Cliquez sur le bouton Transmission de port.
• Dans la liste Ajouter une règle,CHOISSEZ une application prédéfinie: Webcam ou Camera IP,peer to peer,jeux en ligne...
• Sélectionnez le nom de l'ordinateur, connecté au routeur, sur lequel s'appliquera le service, ou entrez son adresse IP.
• Les autres paramètres sont automatiquement renseignés.

Si vous souhaitez modifier le numéro par défaut des ports et enregistrer la règle avec des valeurs différentes de celles prédéfinitiones, cliquez sur l'icone

Entrez ensuite les nouveaux numérios des ports.

Cette action ne modifie pas les valeurs par défaut entées dans le routeur, mais cree une nouvelle rgle.

Si vous supprimez par la suite cette règle, puis l'ajoutez de nouveau, les modifications apportées seront perdues et les valeurs par défaut s'appliqueront.

• Cliquez sur le bouton Ajouter.

L'ordinateur s'ajoute à la liste. Vous pouvez ensuite modifier, supprimer ou visualiser le contenu de la liste.

Pourmettre en ligne sa camera ou autoriser l'acces a un ou plusieurs de vos ordinateurs pour des services Internet spécifiques (mode manuel) :

Transmission de port

Vousouhaitezrendeaccessibleunecameraouunordinateurdepuis Internet？

Exemple: Mise en ligne d'une camera WiFi ou une camera IP.
Exemple: Mise en partage de fischiers pour du "Peer to Peer".
Exemple: Hébergement d'un site Internet, FTP, Email sur un de vos ordinateurs.
VouzeDeve pasionaliservoitronnefonction"Transmissiondeport".

Protocole
Plage de parts

Ajouter

Services actuellement definite:

Modifier	Nom du service	Adresse IP	Ports de communication	Protocole	Supprimer

• Dans la page d'accueil, Sélectionnez Vos paramètres de pare-feu Internet.

• Cliquez sur le bouton Transmission de port.

• Dans la liste Ajouter une rège,CHOISSEZ Autres règes.

• Entrez le nom du service dans la zone prévue à cet effet (par exemple, peer to peer).
• Sélectionnez le nom de l'ordinateur, connecté au routeur, sur lequel s'appliquera le service ou entrez son adresse IP.
• Choisissez le protocole (TCP, UDP ou TCP et UDP).

Cas n^1 : vous activez la plage de ports

• Entrez une valeur dans les champs Port de début et Port de fin (entre 1 et 65535).

Vous pouvez specifier un seul port en entrant le même port de début et de fin.

Les champs des ports public et privé seront inaccessibles et prendront la même valeur.

Cas n°2: vous désactive la plage de ports

Les champs des ports de début et de fin seront inaccessibles.

• Entrez une valeur dans les champs Port public et Port privé.

Le port public correspond au port du routeur sur lequel arrive la requête (connexion à Internet, par exemple). Il est fourni par toute FAI. Le port隱私e correspond au port sur lequel est redirigée la requête.

Vous pouvez specifier un seul port en entrant le même port public et隱私.

• Cliquez sur le bouton Ajouter.

L'ordinateur s'ajoute à la liste. Vous pouvez ensuite modifier, supprimer ou visualiser le contenu de la liste.

• Cliquez sur le bouton Modifier pour valider vos paramètres et revenir à la page principale.

5.2.2.Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet

Par défaut, les ordinateurs peuvent acceder à tous les services Internet. Mais si vous souhaitez limiter l'access d'un ordinateur spécifique à certains services Internet (accès Internet, sites de Peer to Peer...), vous pouvez utiliser le système de filtrage des adresses IP et de blocage de site web.

Pour limiter l'accès d'un ordinateur spécifique à un service Internet (methode de filtrage par adresse IP):

• Dans la page d'accueil, sélectionnez Vos paramètres de pare-feu Internet.
• Cliquez sur le bouton Filtrage IP & Blocage de site web.
  -Saisissez le nom du service (par exemple, serveur FTP).
• Entrez l'adresse IP ou la plage d'adresses IP des ordinateurs concernés.
• Sélectionnez dans la liste déroulante le type de service qui sera bloqué.
• Choisissez le protocole (TCP, UDP ou TCP et UDP).
• Entrez une valeur dans les champs Port de début et Port de fin.

Si vous n'ouvre qu'un port, le Port de début et le Port de fin (port exteme) ont la meme valeur.

• Cliquez sur le bouton Ajouter.

Le service s'ajoute à la liste. Vous pouvez ensuite modifier, supprimer ou visualiser le contenu de la liste.

• Cliquez sur le bouton Modifier pour valider vos paramétres et revenir à la page principale.

Pour limiter l'accès d'un ordinateur spécifique à un service Internet (methode de blocage de site web):

• Dans la page d'accueil, sélectionnez Vos paramètres de pare-feu Internet.
• Cliquez sur le bouton Filtrage IP & Blocage de site web.

• Ajoutez le site web que vous souhaitez bloquer en entrant son url (www.exemple.com).

Ou :

• Entrez un mot clé (par exemple, violence) qui bloquera l'accès à tout site contenant ce mot.

• Cliquez sur le bouton Ajouter.

Le site web ou le mot clé s'ajoute à la liste. Vous pouvez ensuite supprimer le contenu de la liste.

• Cliquez sur le bouton Modifier pour valider vos paramètres et revenir à la page principale.

5.2.3.Rediriger les requêtes Internet vers un ordinateur spécifique

Pour protégger les ordinateurs de votre réseau de toute requête Internet non souhaïée, vous pouvez créé une zone démilitarisée (ou DMZ) qui redirigera ces requêtes, sur quelques port que ce soit, vers un ordinateur spécifique. Cet ordinateur traitera les requêtes en fonction de son type (serveur deieux, serveur FTP...).

Si cette opération permet de protégger les ordinateurs du réseau, l'ordinateur vers lequel sont dirigées les requêtes devient quant à lui vulnérable aux attaques.

• Dans la page d'accueil, Sélectionnez Vos paramètres de pare-feu Internet.

• Sélectionnez DMZ.

• Entrez l'adresse IP de l'ordinateur vers lequel seront dirigées les requêtes Internet ou sélectionnez son nom dans la liste déroulante.

• Cliquez sur le bouton Ajouter.

Le tableau affiche les régles appliquées au routeur.

• Cliquez sur le bouton Fermer pour valider vos paramétres et revenir à la page principale.

5.2.4. Se protégier des attaques Internet avec la fonction DOS (Denial Of Service)

La fonction DOS (Denial of Service) yous protege des attaques exterieures. Une fois cette fonction activee, voite pare-feu est capable de lancier des requêtes en quantite importante afin de saturer la bande passante du pirate et l'emperecher de continuer a envoyer ou receivevoir des données.

Configuration avancée

Denial Of Service

Ping of Death

Annuler le PING du WAN

Scanne les ports

Sync Flood

Modifier

Pour personneliser la fonction DOS :

Configuration avancée

Denial Of Service

Ping of Death

Nombre de paquets par Burst

Seconde

Annuler le PING du WAN

Scanne les ports

NMAP FIN/URG/PSH

Xmas tree

Another Xmas tree

Null scan

SYN/RST

SYN / FIN

Nombre de paquets par Burst

Seconde

Modifier

• Cliquez sur le bouton Modifier pour valider vos choix.

5.3. Une boîte à outils aux multiples facettes

WiFi Manager N fonctionne comme une boite à outils dont vous pouvez vous servir pour réparer les évientuelles erreurs de manipulation.

5.3.1.Redémarrer le routeur Hercules

La fonction Redémarrer le routeur coupe toutes les fonctions (connexion WiFi et ADSL, pare-feu, routeur) du routeur Hercules et redémarre le WiFi Manager N.

Tous les ordinateurs ou périhériques connectés en WiFi ou Ethernet seront déconnectés.

Pour redémarrer le routeur :

Redémarrer le Routeur

• Dans la page d'accueil, cliquez sur le bouton Boite à outils.
• Sélectionnez Redémarrer le routeur.

Un texte explicatif vous présente la fonction de ce bouton.

• Cliquez sur Oui pour confirmer le redémarrage.

Le route rédémarre avec les derniers paramètres sauvégardés. Aucune donnée n'est perdue.

5.3.2. Récupérer sa configuration d'origine

Si vous avez modifie - intentionnellement ou non - certains parametres et souhaitez restaurer les parametes d'origine, suivez les instructions ci-dessous.

Lors de la restauration, tous les paramètres que vous avez préalablement modifiés seront perdus de connexion Internet, clé de sécurité WiFi, filtrage par adresse MAC...)!

Pour récapérer sa configuration d'origine :

Boite à outils

Restaurer les parametes d'origine

• Dans la page d'accueil, cliquez sur le bouton Boite à outils.

• Sélectionnez Restaurer les paramètres d'origine.

0UI

• Cliquez sur Oui pour confirmer la restauration des paramètres d'origines.

Vous pouvez également utiliser lebouton Reset situé sur le routeur :

• Debranchez le routeur.
• Appuyez sur le bouton Reset ⑤ pendant 5 secondes à l'aide de la pointe d'un crayon tout en rebranchant le routeur.
• Relâchez le bouton, puis attendez.

Votre routeur va charger ses parametes d'origine et se réinitialiser.

5.3.3.Metre à jour le firmware

Si vous souhaitez bénéficier de nouvelles fonctionnalités ou de fonctionnalités améliorées pour votre routeur Hercules, nous vous conseillons de vous rendre régulièrement sur le site www.hercules.com et de vérifier la présence de mises à jour du firmware.

Nous conseillons d'effectuer la mise à jour en étant connecté par le cable Ethernet (et non en WiFi).

Lors de la mise à jour, tous les paramétres que vous avez préalablement modifiés (paramètres de l'exion Internet, clé de sécurité WiFi...) sont supprimés!

Si une mise à jour du firmware est disponible :

• Sur le site www.hercules.com, cliquez sur le lien Support/FAQ.
• Suivez les instructions affichées à l'écran. Puis :

• Dans la page d'accueil du WiFi Manager N, cliquez sur le bouton Boite à outils.

• Sélectionnez Mettre à jour le firmware.

• Cliquez sur le bouton Parcourir.

• Sélectionnez votre filchier de firmware, puis cliquez sur Ouvrir.
• Cliquez sur Mettre à jour pour importer les données.

Votre routeur Hercules utilise désormais cette nouvelle version du firmware.

5.4. Les autres options avancées

5.4.1.Attribuer une priorité à un type de données en cas de réseau surcharge

WiFi Manager N, à travers sa fonction QOS (Quality of Service), vous permet d'assurer la continuité des flux de données, même sur un réseau surcharge, en donnant la priorité à un flux spécifique par rapport aux autres flux de données. Pour acceder à la fonction QOS :

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
• Sélectionnez QOS.
• Activez la fonction QOS.
  -Si vous le souhaitez,ajoutez une règle de priorité en cliquant sur le bouton Ajouter une règle.
• Dans la fenêtre qui s'ouvre, saississez le nom de la règle.
• Choisissez le type de transfert montant ou descendant.
• Entrez le débit correspondant souhaïte.
• Choisissez une priorité : garantie ou maximum.

La priorité maximum correspond au plus haut niveau de priorité. Le principe consiste à utiliser la bande passante requise pour le transfert immédiat des données.

La priorité garantie garantit le traffic de données en fonction de la disponibilité de la bande passante.

Votre reseau sort de pont entre deux reseaux, le reseau local (les ordinateurs et peripheriques connectés de la maison) et le reseau Internet.

-Si vous le souhaitez,entrez une adresse IP locale et un port local.

L'adresse IP locale et le port local correspondant au réseau local. Les règes QOS ne s'appliqueront qu'aux ordinateurs qui dialoguent au sein de ce réseau.

Priorité	Nom de la règle	Bande passante montante	Bande passante descendante	Modifier	Supprimer

• Si vous le souhaitez, entrez une adresse IP distante et un port distant.
  L'adresse IP distante et le port distant sont associés aux ordinateurs qui communiquent avec Internet. Dans ce cas, les règles QOS ne s'appliqueront qu'aux flux de données provenant d'Internet à destination d'un ordinateur situé dans le réseau local.
• Choisissez un type de traffic: FTP, HTTP (sites web), SMTP et POP3 (gestion des mails).
• Choisissez le protocole: TCP, UDP ou les deux.
• Cliquez sur Appliquer pour valider les nouveaux paramètres.

Les règes appliquées au routeur s'affichent dans le tableau.

• Cliquez sur Modifier pour appliquer la règle.

5.4.2. Configurer le serveur DHCP

Ce chapitre va vous apprendre à configurer le serveur DHCP interne qui gère les adresses IP de vos ordinateurs.

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
• Sélectionnez Configuration IP du routeur.
  -Vous pouvez modifier I'Adresse IP du routeur (192.168.2.1, par default) et son Masque de sous-reseau (255.255.255.0, par default).

Temps d'attribution de l'adresse IP	Toujours
Adresse IP de départ :	192,168,2,2
Adresse IP de fin :	192,168,2,254
Nom de domaine :

Notez bien cette adresse IP. Sans elle, vous ne pourrez pas vous reconnectcer à votre routeur.
- Si vous activez le DHCP, vous pouvez modifier l'Adresse IP de départ (192.168.2.2, par défaut), l'Adresse IP de fin (192.168.2.128, par défaut) et la Durée de validité de ces adresses (« Toujours » est la valeur par défaut).
- Si vous n'activez pas le DHCP, vous decide désormais, en tant qu'utilisateur, de fixer vous-même l'adresse IP pour chaque ordinateur.
- Vous pouvez attribuer à ce serveur un nom de Domaine et une adresse IP spécifique en fonction de l'adresse MAC de l'ordinateur.

Le tableau affiche la liste des adresses IP et MAC

ajoutées.

• Cliquez sur le bouton Modifier pour valider vos paramètres.

5.4.3.Faciliter la connexion de péripériques avec le protocole UPnP

Le protocole UPnP de WiFi Manager N a pour objectif de facilititer la connexion de péripériques en réseau pour le partage de fichiers ou de sa connexion Internet, par exemple, en effectuant une reconnaissance automatique des composants de l'ordinateur.

Pour activer le protocole UPnP:

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
• Sélectionnez Universal Plug and Play.
  -Cochez la case Activer la fonction UPNP sur le routeur.
• Cliquez sur le bouton Modifier pour valider votrechoix.

5.4.4. Sélectionner un serveur de noms de Domaine primaire et secondaire

Pour pouvoir acceder à Internet, votre FAI peut parfois vous demander d'entre une adresse IP correspondant à un serveur DNS primaire et/ou secondaire.

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.

• Sélectionnez Serveur DNS.

• Entrez l'adresse du serveur DNS primaire et celle du serveur DNS secondaire qui prendra le reliais du serveur DNS primaire en cas de défaillance de celui-ci.

Ces informations figurent sur le courier

Adresse du serveur DNS primaire

Adresse du serveur DNS secondaire

Modifier

d'abonnement que vous a envoyé votre FAI

• Cliquez sur le bouton Modifier pour valider votrechoix.

5.4.5. Lier une adresse IP à un serveur de nombres de domaine dynamique

Grac à la fonction Dynamic DNS (ou DDNS) de WiFi Manager N, votre adresse IP est toujours connue de cette serveur de nom de Domaine. Il vous suffit d'entrez le mot de passer et l'identifant fournis et le service Dynamic DNS se charge de renvoyer régulierement l'adresse IP publique de cette routeur (elle assignée à la connexion Internet de cette Routeur par toute fournisseur d'acces).

Remarque : Vous doivent avoir préalablement souscrit à un service Dynamic DNS.

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
• Sélectionnez DDNS.
• Cochez la case Activer le DDNS.
• Sélectionnez le serveur DDNS auquel vous avez souscrit, puis entrez les informations requises (identifient et mot de passer).

Ces informations ont ete foumies lors de la souscription au service.

• Cliquez sur le bouton Modifier pour valider votrechoix.

5.4.6. Configurer à distance le routeur

WiFi Manager N permit, grâce un ordinateur connecté à Internet, de configurer à distance le routeur.

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.

• Sélectionnez Configuration à distance.

• Entrez l'adresse IP et le port de communication de l'ordinateur qui pourrait configurer à distance le routier.

• Cliquez sur le bouton Modifier pour valider votrechoix.

5.4.7. Définir des priorités sur les types de données en fonction de la bande passante disponible

Le mode WMM permet d'attribuer une priorite par rapport aux types de données qui transient sur le réseau. Si cette option est cochée, les priorités sont affectées comme suit :

Priorité	Type
1	Voix sur IP (appels effectuels via Internet)
2	Données video
3	Autres applications utilisant réseau leseau (navigator Internet,...)
4	Applications en tâche de fond (impressions, télécharges, messagerie,...)

Par exemple, si la bande passante n'est pas suffisante pour laisser passer simultanément un appel via Internet, la diffusion d'une video, la navigation sur Internet et un téléchargement, la fonction WMM mettra en attente le téléchargement, puis la navigation sur Internet, puis la video. L'objet est de garantir un comfort d'utilisation optimal pendant la tâche principale.

Vouss pouvez activer ou désactiver librement cette option. Sachez cependant que si vous désactivez cette option, la bande passante sera répartie entre toutes les tâches en cours, sans ordre de priorité, ce qui pourrait naître à votre comfort d'utilisation (par exemple, des coupures intempéstives de vos appeals via Internet ou de vos vidés, ou un ralentissement du téléchargement).

La fonction WMM n'est compatible qu'avac d'autres peripériques WMM.

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.

• Sélectionnez WMM.

Par défaut, la fonction WMM est activée. Décochez cette case pour désactiver la fonction.

5.5. Informations produit

WiFi Manager N vous permet de consulter toutes les informations relatives au fonctionnement de votre routeur Hercules.

Pour consulter les informations produit :

• Dans la page d'accueil, cliquez sur le bouton Informations produit.

Les informations suivantes s'afficient: adresse MAC du routeur Hercules, etat de la connexion ADSL, du réseau local et du réseau sans fil, version du firmware et du hardware.

6. GLOSSAIRE

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronique), définitant les reseaux sans fil dans la bande de fréquence 2,4 - 2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer une(Meilleure sécurité ou une meilleure interopérabilité des équipements.

802.11b

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingenieurs en electronique) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11g

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingenieurs en electronique) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11i

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingenieurs en Electronique) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentication WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

802.11n

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association française d'ingénieurs en electronics) de la famille 802.11, offrant un haut début théorique de 300 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11n offre une compatibilité descendante avec les normes 802.11b et g, ce qui signifie que les équipements conformés à la norme 802.11n peuvent fonctionner en 802.11b et/ou g.

Adresse IP

Adresse unique de l'ordinateur attribuée par le routeur. Chaque ordinateur possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (Message Authentication Code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à débit asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taillie fixe.

Technique avancée de codage des ondes radio dans les reseaux sans fil permettant d'atteindre des débits élevés.

Client

Ordinateur equipoed'un adaptateurWiFi de typePCI,USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (Service Set Identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif place entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passer.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé ( classe C de type 255.255.255.0 dans le cas d'un réseau local).

MIMO (Multiple In MultipleOut)

Technologie utilisée dans la norme 802.11n, permettant de répartir le signal WiFi sur plusieurs antennes et d'augmenter la portée de ce signal et le débit. L'émission peut se faire sur un canal dont la bande de fréquence est 20 MHz (pour un débit théorique maximal de 144,44 Mbits/s) ou sur deux canaux simultanément (pour un débit théorique maximal de 300 Mbits/s) avec une largeur de bande de 40 MHz. Dans les deux cas, la couverture et la portée du signal WiFi sont identiques. Le choix de l'un ou l'autre mode (20 ou 40 MHz) dépend uniquement de l'émetteur utilisé. La clé Hercules Wireless N s'adaptera automatiquement au signal reçu.

Mode Ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode Infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer les adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et disposits de sécurité protégeant un réseau connecté à Internet.

Point d'accès

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de federer plusieurs clients c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenné radio.

Port Ethernet (ou RJ-45)

Port permettant de relier deux disposits par un cable, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authenticate l'utilisateur.

PPPoE (Point-to-Point Protocol over Ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur WiFi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échéanger des données.

TKIP (Temporal Key Integrity Protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

UPnP (Universal Plug n' Play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et peripériques disponibles sur un réseau.

Protocole de sécurité des reseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de decryptage. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autoténing (l'acces n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme charge de maintainir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.

WIFI Manager N

Utilitaire développé par Hercules pour configurer et consulter les paramètres de votre Hercules Wireless N Router.

WiFi Station N

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre clé Hercules Wireless N.

Réseau local sans fil, utilisant notamment la norme 802.11b, g ou n.

Fonctionnalité certifiée par la WiFi Alliance qui vise à définir des niveaux de priorité en fonction de la bande passante disponible. Ainsi la voix sur IP (Priorité 1) sera prioritaire sur la diffusion de données video (Priorité 2) qui elle-même sera prioritaire sur les applications faisant appel au réseau, telles que la navigation Internet (Priorité 3), puis viendron les applications en tâche de fond, telles que les impressions ou les téléchangements (Priorité 4).

Norme de sécurité des reseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirelement pour une meilleure sécurité.

Norme de sécurité des reseaux sans fil basée sur la norme WPA, qui ajoute le support de l'algorithm de cryptage TKIP ou AES, pour une sécurité accrue.

Protocole de sécurité de sécurité elevé de dernierie génération, spécialement concu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passer). Cette clé est également utilisé pour le cryptage TKIP ou AES des données.

Technologie normalisée par la WiFi Alliance qui vise à simplifier la connexion et la configuration d'un réseau sans fil tout en conservant un niveau de sécurité élevé. Cette technologie permet d'activer la protection d'un réseau WiFi grâce à un simple bouton place sur le client WiFi, ou grâce à la saisie d'un code PIN dans le logiciel fourni avec le routeur.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouvelles à voir.

7. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et scélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passage, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

France	0 826 09 21 03 Nombre Indigo® (0,15€ TTC/minute*)	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h (Français) Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors coût de mise en relation)

8. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le present produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivre. Si le défaut est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alteret, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une negligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un defaut materiel ou a vince de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-edités par Guillemot, lesdits logiciels faisant I'objet d'une garantie specifique accordee par leurs editeurs.

9. RECOMMANDATION RELATIVE À LA PROTECTION DE L'ENVIRONNEMENT

En fin de vie, ce produit ne doit pas etre elimine avec les déchets menagers normaux mais depose a un point de collecte des déchets d'equipements electriques et electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et electroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Wireless Attitude™ est une marque de Guillemot Corporation S.A. Microsoft® Windows® 2000, XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutles les autres marques et tous les autres noms déposés reconnus nationalement ou internationalement sont également reconnus par les périodes. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'UE

Cet équipement peut etre utilise en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION declare que l'apparéel HWNR-300 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site: ftp://ftp.hercules.com/wifi/DoC/HWGEXT-54/DoC-fra_HWNR-300.pdf

Hercules est une division de Guillemot Corporation

FRANCE

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART: www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 - 2483.5	100 mW (20 dBm)
Exterieur	2400 - 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interferences radioelectriques ; il incombe dans ce cas à l'utiliser d' y remédier.

ITALIE

Cet apparemé est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.conunicazioni.it.

Copyright

© Guillemot Corporation S.A. 2008. Tous droits réservés.

Aucune partie de ce manuel ne peut etre reproduce, resumée, transmise, transcribe, stocke dans un systeme de recherche, ou traduite en toute langue ou langage informatique, a quelque fin ou par quelsque moyen que ce soit, elektronique, mecanique, magnetique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et ecrite de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contrafaction ou les autres droits de tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possédez. Autant que possible, le CD-ROM d'installation contiendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit Installé et le produit décrit dans la presente documentation.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et obtenir des informations sur les nouveaux à voir.

Contrat de licence utilisateur final

IMPORTANT : veuilliez dire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vend à l'utilisateur, pour un employé respectant les termes du Présent Contrat. Vous vous envisagce à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec ces termes et les conditions du Présent Contrat, veuilliez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivant la date de votre achat à l'endetroit ou vous l'avez achêé.

La propriété du Logiciel (dénomme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutiables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquireur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contens dans le produit.

Guilemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquérérer s'engage à renvoyer le Logiciel à Guilemot Corporation S.A. ainsi que toutes les copies.

Licence :

1. La licence est accorded à l'acquéreur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Present Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Present Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Present Contrat.
2. L'acquireur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur a condition que le Logiciel soit effaced au premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
3. L'acquireur reconnait et accepte le copyright apparentant à Guillemot Corporation S.A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompagnant le Logiciel.
4. La licence octroi à l'utiliser le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit équément copie.
5. Sauf dans les limites permises expressement par le Présent Contrat, l'acquérer ne peut pas s'engage à, ni permettre à un tiers de s'engage à : fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaque soit que ce soit; désassembler, de-compilerer ou modifier le Logiciel d'une qualconque maniere ou essayer d'obrir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utilisateur; faire des copies ou des traductions du Manuel de l'utilisateur.
